Ремонт насоса «Малыш» своими руками: популярные поломки

Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция проста и достаточно надежна, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера.

Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

Мы подскажем вам, как выполнить ремонт насоса Малыш своими руками, не прибегая к помощи специалистов. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.

Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

Содержание статьи:

Модификации насоса и характерные отличия

Вибрационные  изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: , «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и . Поэтому и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.

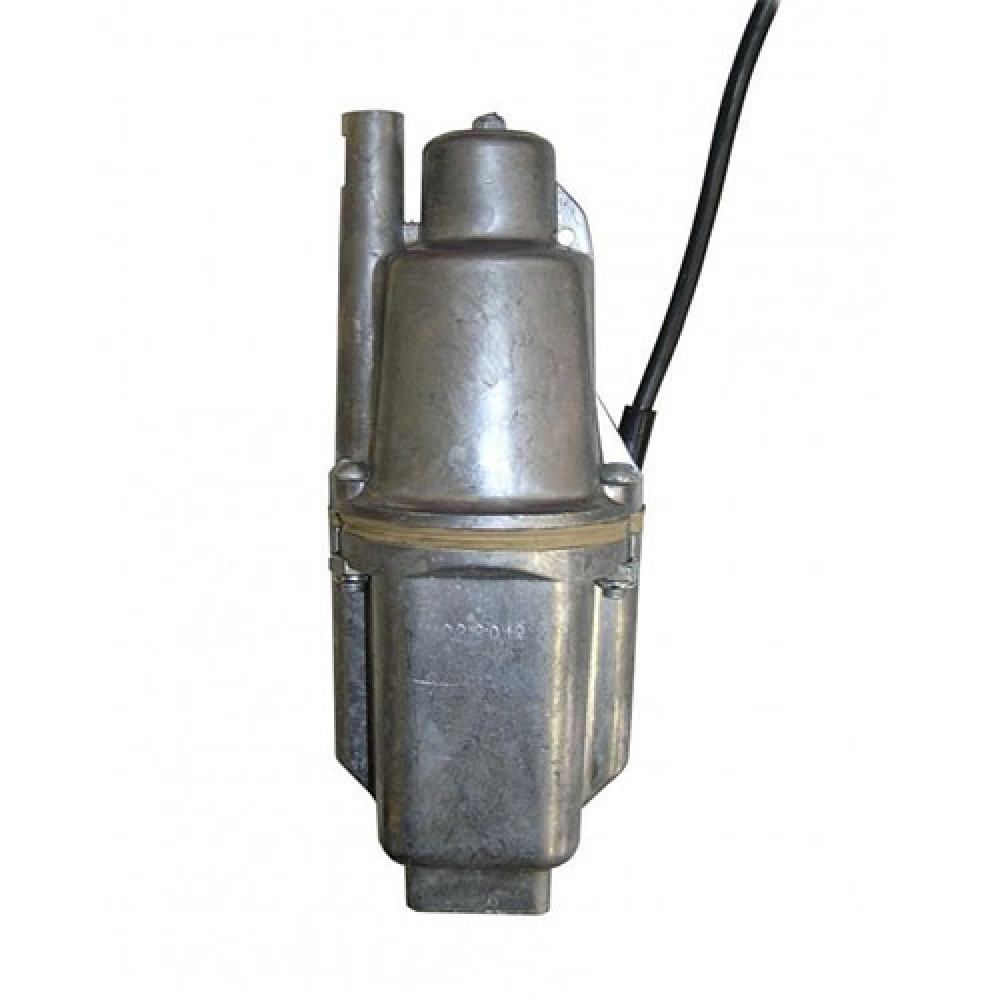

• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят , которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

• электрическая часть;
• механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

1. Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
2. Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
3. Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
4. Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
5. Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

Алгоритм поиска и ликвидация неисправностей

Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.

Этап #1 — внимательный наружный осмотр

Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.

К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.

Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.

Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.

Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.

Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.

Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.

Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.

Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.

Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.

Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.

По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.

Мы перечислили самое простое. Для остального требуется разборка.

Галерея изображений

Фото из

Составные части вибрационного насоса

Замена изношенных шайб

Разборка клапана для профилактической очистки

Сборка вибрационного насоса

Этап #2 — пристальный взгляд изнутри

Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.

К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.

Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.

Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.

Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.

После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе

Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.

Этап #3 — устранение электрической неполадки

В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.

Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.

И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.

Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.

Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.

Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.

Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.

Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.

Неполадки электрического характера можно устранить своими силами только при наличии опыта выполнения подобных работ. В противном случае дешевле обойдется покупка новой детали

Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться. Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.

Этап #4 — исправление механических нарушений

С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.

Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.

Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.

При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.

Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи. Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.

Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений

Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.

Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.

Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.

Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.

Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.

При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой.

Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.

Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.

Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.

Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.

Шток на амортизаторе,  и поршень крепятся контргайками. Относимся к этому серьезно.

Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.

Важный элемент конструкции насоса – резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание

Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса. С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.

Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.

Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи. Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.

После восстановления работоспособности  или в колодец.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Погружной насос «Малыш» — конструкция, как работает, классификация и правила монтажа

Не всегда есть необходимость организации водоснабжения загородных участков большим объемом воды. Во времена Советского Союза в основном существовали небольшие дачные участки, на которых строились деревянные, реже каменные, постройки. Использовались они только в летний сезон, а водозабор делался для полива, для чего устанавливался один кран, для летнего душа и один кран внутри дома, чаще в кухне. Поэтому для такого водообеспечения устанавливался маломощный малогабаритный насос. В те далекие советские времена таким агрегатом был погружной насос «Малыш».

В принципе, его специально для этих нужд и стали производить. Он обладал небольшой мощностью, весил около 4 кг, работал стабильно и из всех предлагаемых моделей стоил дешевле всего. Казалось бы, что время его проходит, потому что на рынке стали появляться более современные модели, оснащенные по последнему слову техники. Но водяной насос «Малыш» своих позиций не сдал. Он до сих пор пользуется огромной популярностью у жителей загородных участок. Особенно у тех, которые живут в небольших коттеджах.

«Малыш» — насос погружной вибрационный

Устройство и принцип работы

В первую очередь необходимо сообщить, что «Малыш» является насосом вибрационным. То есть, в его конструкции установлена мембрана, разделяющая насосный отсек на две части. Одна часть наполнена воздухом, через вторую прогоняется вода от всасывающего патрубка в подающий. Сама мембрана начинает вибрировать от работы электропривод, который превращает электрический ток в электромагнитные колебания. Последние передаются мембране по средству специального клапана-поплавка.

То есть, получается так, что колебания мембраны создают разность давлений. Когда она поднимается вверх, происходит всасывание воды через всасывающий клапан, потому что происходит расширение отсека, а значит, появляется разряжение, то есть, давление в отсеке падает. При опускании жидкость, наоборот, под действием уменьшения объема отсека, а значит, увеличении давления выталкивает воду через подающий клапан. Это и есть принцип работы насоса «Малыш».

Устройство Малыша

Внимание! Частота колебаний мембраны 100 раз в секунду. Это очень большая частота, поэтому колебаниями их назвать нельзя, скорее всего, это вибрация. Отсюда, в принципе, и название категории данного вида насосов.

Необходимо отметить, что вибрационные насосы очень чувствительны к перегреву, поэтому современные модели «Малыша» снабжаются системой автоматики. В основном это относится к электродвигателю, который начинает перегреваться, если через насос не проходит вода. В таких ситуациях он быстро выходит из строя. Что касается автоматики, то это обычный температурный датчик, который отслеживает температуру в моторном отсеке прибора. Он передает сигнал увеличения температуры на реле, которое при необходимости отключает насос.

Конструктивно все вибрационные насосы «Малыш» делятся на две группы:

• с верхним забором воды;
• с нижним.

С верхним водозабором

В первой позиции электродвигатель располагается в нижней части агрегата. Это большое преимущество, потому что таким образом он всегда находится в воде, от которой и происходит его охлаждение. К тому же надо отдать должное, что верхний водозабор гарантирует определенную чистоту воды. Просто в верхних слоях она всегда чище, чем в нижних. Плюс, нижний водозабор – это всегда риск захвата иловых отложений, которые быстро выведут из строя вращающиеся части насосной установки. Поэтому, выбирая насос «Малыш», обращайте на это внимание.

Внимание! Если был приобретен насос с нижним водозабором, то рекомендуется место всасывания покрыть сеткой.

С нижним водозабором

Модельный ряд

Необходимо отдать должное производителям насосов «Малыш», которые сегодня предлагают несколько модификаций данного прибора. То есть, увеличился выбор агрегатов по техническим характеристикам.

Классика

Эта модель пришла в современность из далекого прошлого, то есть, она не изменялась со времен первого выпуска насоса. У нее нижний водозабор и полное отсутствие автоматики. Использовать его можно для откачки воды из колодцев и скважин, а также из открытых водоемов. Основное требование – вертикальность при перекачке.

Небольшие габариты прибора дают возможность сегодня устанавливать насос в скважины с обсадной трубой диаметром 100 мм. Но качать он может достаточно чистую воду – концентрация примесей не должна превышать 0,01%. Температура же перекачиваемой воды не должна быть больше +35С.

И остальные технические характеристики насоса для колодца «Малыш».

• Производительность агрегата: при подъеме на один метр равна 1050 л/час, при подъеме на 40 м – 430 л/час.
• Соответственно максимальный напор составляет 40 м. Правда, при горизонтальном перемещении жидкостей он может создать напор до 150 м.
• Погружать его можно на глубину до 5 метров.
• Мощность электродвигателя всего лишь 245 Вт. То есть, при малых энергозатратах насос является обладателем неплохих технических характеристик.
• Это бытовой насосный агрегат, а значит, работать он может от обычной розетки напряжением 220 вольт.
• Время беспрерывной работы – 2 часа. То есть, производитель рекомендует через каждые 2 часа отключать прибор на перерыв сроком до получаса.

Базовая модель

И одна рекомендация. Насос приходит в торговую сеть, укомплектованным только питающим электрическим кабелем длиною 5 м. Для него необходимо отдельно приобрести шланг диаметром 18-22 мм. Он крепится к подающему патрубку обычными хомутами или вязальной проволокой.

Серия «Малыш-М»

Информация будет короткой. Это все тот же классический вариант с теми же техническими характеристиками, но с верхним водозабором. Других отличительных особенностей в нем нет.

Серия «Малыш-З»

Это самый малогабаритный насос из серии «Малышей». Он спокойно помещается в ствол скважины диаметром 80 мм. У него меньше мощность электродвигателя – всего лишь 165 Вт, но при этом достаточно внушительная производительность – 430 л/час при напоре до 20 м. И при всем при этом весит он 3 кг.

Что касается комплектации, то это, как у предыдущих моделей, электрический кабель, но длиною 30 м. Добавим, что данная модель является моноблочной, то есть, корпус прибора неразъемный (неразборный).

Серия Малыш-З

Серия «Малыш-К»

Данная модель от других отличается лишь тем, что в ее состав входит система автоматики. Как уже было сказано выше, это обычная термозащита. Других дополнительных отличий от базовой модели нет.

Как видите, все модели погружного насоса «Малыш» со своими техническими характеристиками мало чем отличаются друг от друга. Единственно, на что необходимо обращать внимание при выборе, это на наличие или отсутствие автоматики и верхний или нижний водозабор.

Правила установки

Как и все погружные насосы, «Малыш» опускается в ствол гидротехнического сооружения подвешенным на капроновом или стальном тросе. Для крепления троса на корпусе есть специальная проушина. При этом предварительно на него насаживается шланг, который крепится к прибору хомутами. Специалисты рекомендуют кабель и шланг скрепить между собой все теми же хомутами.

Опускать насос в колодец или скважины надо именно за трос, который верхним концом привязывается к любому крепежи в виде крюка или проушины. Если дело касается скважины, то крепление производится к оголовку. Если водозабор производится из открытого водоисточника, то необходимо создать все условия, чтобы агрегат находился в вертикальном положении. К примеру, втыкают в дно металлическую арматуру, к которой насос привязывается проволокой.

Правила монтажа

Внимание! Если для водообеспечения дачи используется насос «Малыш» с нижним водозабором, то его нижний торец должен располагаться относительно дна гидротехнического сооружения на полметра выше. Если устанавливается агрегат с верхним водозабором, то его нижний торец надо уложить прямо на дно.

И еще несколько рекомендаций относительно установки.

• Если между корпусом насоса и стенками обсадной трубы скважины недостаточно зазора, то всегда присутствует вероятность, что при вибрации агрегат начнет ударяться о трубу. Это быстро выведет его из строя. Поэтому рекомендуется установить на него резиновую манжету круглого сечения. Такие сегодня продаются в магазинах в отделах насосного оборудования.
• Нельзя подключать насос к питающей сети в процессе его монтажа. Если длины кабеля недостаточно, то его можно нарастить таким же с тем же сечением. Но учитывайте тот момент, чтобы скрутка не оказалась внутри колодца или скважины.
• Не забываем надевать на всасывающий патрубок «Малыша» сетчатый фильтр грубой очистки. Лучше использовать конструкцию цилиндрической формы, изготовленной из полиэтилена.

Насосная станция

Сегодня можно часто встретить вопрос, а можно ли сделать насосную станцию из «Малыша»? В принципе, никаких проблем нет. Это все тот же погружной насос, хоть и маломощный.

Для этого придется дополнительно к насосу приобрести гидроаккумулятор и обратный клапан на подающий трубопровод. Понятно, что гидроаккумулятор должен быть снабжен реле давления. Все эти дополнительные элементы локального водопровода себя оправдают, потому что на даче появится полноценная водопроводная система, работающая с определенным давлением воды внутри трубной разводки, плюс – постоянное наличие воды за счет бака гидроаккумулятора. Такая система будет снабжать водой дачу даже в случае отключения электроэнергии. Понятно, что на определенное время в зависимости от объема накопительного резервуара.

Насосная станция с Малышом

Ремонт насоса «Малыш»

Итак, с насосом погружным «Малыш» (с его характеристиками, моделями и правилами установки) разобрались. Остается одна позиция – это ремонт. Необходимо обозначить, что насос «Малыш» является бюджетным прибором, поэтому чтобы не увеличивать его стоимость, производители используют в его конструкции обычные резиновые манжеты и прокладки, которые быстро выходят из строя. Именно в местах их установки происходят протечки, что является недопустимым явлением. Особенно, если дело касается отсека, где устанавливается электродвигатель.

Поэтому очень важно следить за целостностью манжет. Если есть даже небольшой намек на то, что резинки износились, надо сразу же их поменять. Для этого разбирается корпус насоса, для чего отвинчиваются четыре винта, производится разъединение корпуса на две части, удаляется прокладка, а на ее место устанавливается новая. В принципе, ничего сложного. Единственное, что может оказаться проблемой, это сложность откручивания винтов. Пролежав много времени в воде, они ржавеют, поэтому бывает иногда невозможно их открутить.

Вот так разбирается Малыш

По причине долгой эксплуатации может оборваться мембрана. Заменить ее тоже не сложно, если есть новая в наличии. Как показывает практика, в магазинах она не продается. Единственный выход, если водяному насосу «Малыш» делается ремонт своими руками, это наличие старого агрегата, который можно пустить на запчасти. Во всех остальных случаях придется воспользоваться услугами специалистов. Особенно, если сгорел мотор или оборвался шток.

Итак, подведем итог о насосе «Малыш». Компактный агрегат, недорогой, не требующий особых условий эксплуатации, не капризный. Его размеры определяет мощность устройства, поэтому производитель рекомендует использовать его только для скважин и колодцев с небольшим дебитом воды. По всем остальным техническим характеристикам и конструктивным позициям это обычный погружной насос вибрационного типа.

Ремонт насоса “Малыш” своими руками: обзор наиболее популярных поломок

Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция проста и достаточно надежна, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера.

Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

Мы подскажем вам, как выполнить ремонт насоса Малыш своими руками, не прибегая к помощи специалистов. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.

Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

Содержание статьи:

• Модификации насоса и характерные отличия
• Устройство и принцип действия агрегата
• Основные виды неисправностей и их причины
  • Тип #1 — неисправности электрической части
  • Тип #2 — поломки механической части
• Алгоритм поиска и ликвидация неисправностей
  • Этап #1 — внимательный наружный осмотр
  • Этап #2 — пристальный взгляд изнутри
  • Этап #3 — устранение электрической неполадки
  • Этап #4 — исправление механических нарушений
• Выводы и полезное видео по теме

Модификации насоса и характерные отличия

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемыеУстройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигательОсновные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

• электрическая часть;
• механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементыТип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.

Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.

Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.

Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.

Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими рукамиАлгоритм поиска и ликвидация неисправностей

Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.

Этап #1 — внимательный наружный осмотр

Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.

К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.

Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.

Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.

Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.

Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.

Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.

Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.

Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.

Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.

Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.

По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.

Мы перечислили самое простое. Для остального требуется разборка.

Галерея изображенийФото из Этап 1: Для проведения ремонта насос вибрационного типа разбираем на три составляющие. Отделяем нижнюю часть корпуса (на фото вверху) от вибратора (в середине) и снимаем электопривод (внизу) Шаг 2: Если при разборке обнаружился луфт поршня, меняем изношенные металлические шайбы Шаг 3: Разбираем клапан, находящийся в носике вибрационного насоса для очистки от налета и ржавчины Шаг 4: Если есть необходимость, меняем проржавевший крепеж, затем собираем вибрационный агрегат в обратном порядке Составные части вибрационного насосаЗамена изношенных шайбРазборка клапана для профилактической очисткиСборка вибрационного насосаЭтап #2 — пристальный взгляд изнутри

Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.

К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.

Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.

Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.

Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.

После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе

Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.

Этап #3 — устранение электрической неполадки

В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.

Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.

И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.

Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.

Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.

Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.

Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.

Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.

Неполадки электрического характера можно устранить своими силами только при наличии опыта выполнения подобных работ. В противном случае дешевле обойдется покупка новой детали

Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться. Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.

Этап #4 — исправление механических нарушений

С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.

Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.

Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.

При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.

Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи. Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.

Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений

Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.

Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.

Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.

Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.

Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.

При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой.

Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.

Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.

Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.

Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.

Шток на амортизаторе, обратный клапан и поршень крепятся контргайками. Относимся к этому серьезно.

Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.

Важный элемент конструкции насоса – резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание

Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса. С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.

Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.

Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи. Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.

После восстановления работоспособности насос устанавливает в скважину или в колодец.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Источник sovet-ingenera.com

устройство, частые поломки водолея, технология сборки своими руками

Учитывая, что погружные вибрационные насосы являются обычным техническим устройством, в процессе их работы также часто возникают неисправности, к которым могут приводить самые различные причины. Скажем, поломка подобного оборудования может быть связана с неисправностью силового магнита или обмотки, обрывом тяги, прорывом клапана, обрывом либо коротким замыканием. В то же время эти аппараты часто имеют простые поломки, справиться с которыми под силу каждому владельцу.

Однако, даже проведя качественный ремонт насоса малыш своими руками, его часто не удается вернуться на прежний уровень работы. Иногда можно наблюдать и вовсе печальную ситуацию, когда прибор не может выполнять свою основную функцию. По этой причине следует с большим вниманием подходить к процессу сборки и настройки насоса. Выполнить же эти работы правильно можно лишь в том случае, если владелец имеет представление о конструкции оборудования и принципе его работы. В то же время нелишне будет знать о нюансах грамотной настройки насоса, которым и посвящена это статья.

Конструкция и принцип работы погружного насоса

Не всякий владелец знает, как выявить причину поломки вибрационного насоса и вернуть его в рабочее состояние своими руками. Это задача заметно упростится, если узнать, как работает этот прибор, и из каких узлов он состоит. В первую очередь эта информация будет полезна тем, у кого впервые вышел из строя вибрационный насос Ручеек или Водолей и кто не понимает, с чего следует начать ремонт погружных насосов своими руками.

Принцип работы

Выполнять погружному насосу Ручеек или Водолей свою основную функцию позволяет его способность преобразовывать переменную силу тока в механические колебания, передаваемые якорю и поршнем. Именно эти узлы и обеспечивают циркуляцию воды. Когда поршень начинает вибрировать, вода поступает под давлением из гидравлической камеры наружу, попадая в напорный патрубок.

Устройство

В конструкции насоса можно выделить следующие элементы:

• корпус;
• электромагнит;
• вибратор.

По своему устройству электромагнит имеет вид сердечника с двумя катушками, на которые намотан медный кабель. Обязательной операцией при размещении электромагнита в корпус насосной установки является нанесение компаунда на этот элемент. Эта процедура позволяет надежно закрепить магнитную систему в корпусе, а также обеспечить хорошую изоляцию и удаление тепла.

В конструкции вибратора можно выделить следующие составные части:

• якорь;
• шток;
• амортизатор.

Шток и якорь образуют одно общее соединение, где первый под давлением закреплен во втором. Что касается амортизатора, то он расположен на штоке. По своему исполнению шток имеет вид резиновой мембраны, который должен быть очень качественно изготовлен, так как от этого зависят определенные характеристики работы насоса Ручеек, Водолей.

Важная роль отводится резиновой диафрагме, которая закреплена упором. Благодаря ей гидравлическая и электрическая камеры насоса не соприкасаются друг с другом, а помимо этого, обеспечивается поддержка для штока, влияющая на его направление. Вверху штока обязательно присутствует резиновый поршень.

Другим элементом, присутствующим в корпусе оборудования, является резиновый клапан, задача которого заключается в перекрывании выходных отверстий при эксплуатации установки, однако, когда в насос не поступает вода, он дает ей выйти наружу.

Самые распространенные неисправности насосов

Чтобы справиться с возникшей неисправностью, следует знать не только причину ее появления, но и эффективный метод ее устранения.

Гудит, но не качает

Определить, что послужило причиной этой неисправности, можно , если вспомнить про устройство насоса: на штоке прямо над амортизатором присутствуют две гайки. Когда их крепление начинает ослабевать, амортизатор меняет свое местоположение, что, в свою очередь, приводит вибрационный насос в режим холостого хода.

Для устранения этой неисправности насос разбирают, после чего необходимо закрутить гайки, насколько это возможно, причем верхняя должна быть законтрена. Серьезную проблему могут создать стяжные винты, расположенные на крышке: это случится в том случае, если они покрылись ржавчиной, из-за чего снять их без специальных приспособлений будет затруднительно. В этом деле может помочь болгарка. Когда же настанет пора выполнить сборку, вместо них можно использовать стяжные винты, имеющие шестигранную головку.

Также рассматриваемая неисправность может быть связана с повреждением клапанов, исчерпавшим свой ресурс. Благоприятствующим этому фактором может стать песок, который нередко попадает внутрь насоса. По этой причине обязательно необходимо убедиться, что резиновые элементы не имеют повреждений. Если же клапан подвергся чрезмерному износу либо имеет серьезные повреждения, то его придется заменить.

Наряду с этим подобная поломка может быть связана и с обрывом штока. Поэтому нелишним будет убедиться, что и он не пострадал. Если же запоздать с этим, то его извлечение в случае даже получения небольшой деформации становится почти невозможным.

В процессе эксплуатации насоса часто наблюдается выбивание пробок, обугливается кабель.

В качестве причины такой неисправности можно назвать сгоревшую обмотку якоря или неисправность кабеля. Если имеет место первая причина, то ремонт не принесет желаемого результата: помимо того, что перемотать якорь можно только при наличии определенных знаний, эффект от этой операции, которая потребует немало времени и сил, будет малоощутим, поскольку нет гарантии, что возникнет снова замыкание.

В принципе, можно сделать новую обмотку путем перемотки катушек. Однако эту операцию следует выполнять с учетом таких параметров, как толщина и марка провода; число витков, которые придется создать для конкретного напряжения, и прочих. Однако более простым решением представляется именно использование новой обмотки.

Для проверки кабеля используется специальный прибор — тестер. Заменить неисправный кабель удается не всегда, поскольку в «Малыше» провод покрывает компаунд. Только когда возникла задача добавить длины проводу, можно прибегнуть к методу его скрутки.

Сильная вибрация и перегрев насоса

Если насос перегрелся, то это может быть связано с включением его без воды. В таких случаях высока вероятность сгорания устройства. Такое явление, как перегрев приводит к расширению корпуса, постепенно от его поверхности начинает отходить компаундная заливка, которая покрывает магнит со всех сторон, что обычно заканчивается появлением вибрации. Если насос будет довольно долго работать без воды, то магнит может лишиться всей заливки. Когда магнит и поршень начинают вплотную примыкать друг к другу, поршень уже не способен продолжать свою работу.

Для устранения этой неисправности и во избежание ее появления в будущем весьма эффективно использовать следующий способ.

На первом этапе выполняется разборка насоса, в результате чего необходимо вынуть его электрическую часть. Далее нужно постучать по корпусу, чтобы убедиться, что магнит свободно перемещается внутри. Его необходимо извлечь из корпуса, а зачем сделать на нём канавки глубиной около 2 миллиметров, используя для этой цели болгарку. Причем канавки должны проходить как вдоль, так и поперек.

На внутренней стороне корпуса их делают, не придерживаясь принципа симметричности. Затем на поверхность корпуса наносят герметик, который может быть заменен клеем, после чего выполняется запрессовка магнита внутри насоса. Дождавшись фиксации герметиком магнита, можно приступать к сборке насоса.

Следует упомянуть о том, что в продаже сегодня представлены модели насосов, у которых всасывающие отверстия находятся в верхней части корпуса. Благодаря подобному исполнению эффективно решается задача подъема примесей со дна скважины, а также и охлаждения насоса, в результате чего прибор может работать без всякого риска и с пустым баком на протяжении 7 часов. Если в конструкции аппарата предусмотрено термореле, то в этом случае насос будет автоматически отключаться во время скачков напряжения или перегрева. Однако такие модели стоит гораздо дороже обычных насосов.

Низкое давление, насос плохо качает

Самой распространенной причиной подобной поломки является малый зазор в вибраторе. Если осмотр показал, что клапан не имеет повреждений, крепление гаек на штоке не ослаблено, а также отсутствует обрыв тяги, то для устранения неисправности достаточно одеть на вибратор дополнительные шайбы. Подобное решение поможет увеличить зазор, что приведет к увеличению давления и, соответственно, хода насоса. Имейте в виду, что, проводя подобную операцию, всегда должна производиться настройка и проверка прибора — рассчитать необходимое число шайб можно лишь по результатам работы насоса.

Заливаем новый компаунд

Среди всех неисправностей, с которыми сталкиваются владельцы насосов «Малыш», « Водолей» часто можно наблюдать отслоение эпоксидного компаунда от корпуса. Основной причиной этого является несбалансированное расширение алюминиевого корпуса пластика компаунда в те моменты, когда происходит нагрев элементов оборудования.

1. До начала ремонта следует извлечь насос из скважины или колодца и отключить его от сети.
2. Начинаем разбор оборудования. Помните, что чаще всего в качестве крепежных элементов, фиксирующих рабочие узлы насоса, выступают болты.
3. Берем небольшой молоточек и наносим несильные удары по корпусу. Таким образом, нам необходимо узнать, в каких местах отошел компаунд. Понять это можно по наличию звонкого звука.
4. Отыщите узел с компаундом и вытащите его наружу.
5. С помощью болгарки нужно сделать насечки на алюминиевом корпусе с внутренней стороны, которые должны напоминать в сетку. Подобную операцию выполняют и с узлом, который обработан компаундом. Очень важно, чтобы в глубину создаваемые канавки не превышали 2 миллиметров.
6. Далее потребуется герметик, которым следует покрыть корпус внутренней стороны и сам узел с компаундом. Самым подходящим средством для выполнения подобной операции представляется состав, предназначенный для соединения стеклянных поверхностей.
7. Берем узел с компаундом и возвращаем в корпус насоса « Водолей » — это можно сделать, только создав давление порядка 300 килограмм.
8. Когда герметик схватится, начинаем собирать насос в обратной последовательности.

Важные моменты при сборке и настройке насоса

Чтобы найти причину поломки и устранить ее, необходимо правильно собрать насос, выполнить настройку и проверку его. Чтобы сделать все грамотно, необходимо быть очень внимательным и не допускать погрешностей при выполнении операций. На начальном этапе сборки следует убедиться, что зазор между поршнем и магнитной системой насоса является достаточным — его толщина должна составлять порядка 4-5 миллиметров.

Далее необходимо убедиться, что клапан не имеет повреждений. Для этого начинаем дуть в направлении входа воды — весь воздух должен свободно проходить сквозь клапан. Осмотру следует подвергнуть и поршень, убедившись в его целостности, эластичности и отсутствии деформаций.

Далее необходимо выяснить величину зазора между корпусом и клапаном, который расположен вплотную к всасывающим отверстиям. Идеально, если величина зазора равна 0,6-0,8 миллиметра. Если с зазором все в порядке, то он будет эффективно выполнять свою основную функцию — обеспечивать свободное выпекание воды тогда, когда насос находится в отключенном состоянии.

Во время сборки корпуса необходимо убедиться, что симметричные элементы сохранили свои размеры. Для этого отверстие, обеспечивающее удаление воды в резиновой прокладке, необходимо совместить с отверстием, которое расположено в верхней части корпуса.

Заключение

Хотя насос «Малыш» и представляется сложным в техническом отношении устройством, все же и его можно отремонтировать своими силами. Главное – нужно знать, какие элементы насоса играют ключевую роль в его работе и как следует вести себя при возникновении тех или иных неисправностях. Соблюдая вышеописанную технологию сборки насоса по завершении ремонта, можно быть уверенным, что это оборудование и дальше будет эффективно справляться со своей основной задачей.

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Источник sovet-ingenera.com

устройство, частые поломки водолея, технология сборки своими руками

Учитывая, что погружные вибрационные насосы являются обычным техническим устройством, в процессе их работы также часто возникают неисправности, к которым могут приводить самые различные причины. Скажем, поломка подобного оборудования может быть связана с неисправностью силового магнита или обмотки, обрывом тяги, прорывом клапана, обрывом либо коротким замыканием. В то же время эти аппараты часто имеют простые поломки, справиться с которыми под силу каждому владельцу.

Однако, даже проведя качественный ремонт насоса малыш своими руками, его часто не удается вернуться на прежний уровень работы. Иногда можно наблюдать и вовсе печальную ситуацию, когда прибор не может выполнять свою основную функцию. По этой причине следует с большим вниманием подходить к процессу сборки и настройки насоса. Выполнить же эти работы правильно можно лишь в том случае, если владелец имеет представление о конструкции оборудования и принципе его работы. В то же время нелишне будет знать о нюансах грамотной настройки насоса, которым и посвящена это статья.

Конструкция и принцип работы погружного насоса

Не всякий владелец знает, как выявить причину поломки вибрационного насоса и вернуть его в рабочее состояние своими руками. Это задача заметно упростится, если узнать, как работает этот прибор, и из каких узлов он состоит. В первую очередь эта информация будет полезна тем, у кого впервые вышел из строя вибрационный насос Ручеек или Водолей и кто не понимает, с чего следует начать ремонт погружных насосов своими руками.

Принцип работы

Выполнять погружному насосу Ручеек или Водолей свою основную функцию позволяет его способность преобразовывать переменную силу тока в механические колебания, передаваемые якорю и поршнем. Именно эти узлы и обеспечивают циркуляцию воды. Когда поршень начинает вибрировать, вода поступает под давлением из гидравлической камеры наружу, попадая в напорный патрубок.

Устройство

В конструкции насоса можно выделить следующие элементы:

• корпус;
• электромагнит;
• вибратор.

По своему устройству электромагнит имеет вид сердечника с двумя катушками, на которые намотан медный кабель. Обязательной операцией при размещении электромагнита в корпус насосной установки является нанесение компаунда на этот элемент. Эта процедура позволяет надежно закрепить магнитную систему в корпусе, а также обеспечить хорошую изоляцию и удаление тепла.

В конструкции вибратора можно выделить следующие составные части:

• якорь;
• шток;
• амортизатор.

Шток и якорь образуют одно общее соединение, где первый под давлением закреплен во втором. Что касается амортизатора, то он расположен на штоке. По своему исполнению шток имеет вид резиновой мембраны, который должен быть очень качественно изготовлен, так как от этого зависят определенные характеристики работы насоса Ручеек, Водолей.

Важная роль отводится резиновой диафрагме, которая закреплена упором. Благодаря ей гидравлическая и электрическая камеры насоса не соприкасаются друг с другом, а помимо этого, обеспечивается поддержка для штока, влияющая на его направление. Вверху штока обязательно присутствует резиновый поршень.

Другим элементом, присутствующим в корпусе оборудования, является резиновый клапан, задача которого заключается в перекрывании выходных отверстий при эксплуатации установки, однако, когда в насос не поступает вода, он дает ей выйти наружу.

Самые распространенные неисправности насосов

Чтобы справиться с возникшей неисправностью, следует знать не только причину ее появления, но и эффективный метод ее устранения.

Гудит, но не качает

Определить, что послужило причиной этой неисправности, можно , если вспомнить про устройство насоса: на штоке прямо над амортизатором присутствуют две гайки. Когда их крепление начинает ослабевать, амортизатор меняет свое местоположение, что, в свою очередь, приводит вибрационный насос в режим холостого хода.

Для устранения этой неисправности насос разбирают, после чего необходимо закрутить гайки, насколько это возможно, причем верхняя должна быть законтрена. Серьезную проблему могут создать стяжные винты, расположенные на крышке: это случится в том случае, если они покрылись ржавчиной, из-за чего снять их без специальных приспособлений будет затруднительно. В этом деле может помочь болгарка. Когда же настанет пора выполнить сборку, вместо них можно использовать стяжные винты, имеющие шестигранную головку.

Также рассматриваемая неисправность может быть связана с повреждением клапанов, исчерпавшим свой ресурс. Благоприятствующим этому фактором может стать песок, который нередко попадает внутрь насоса. По этой причине обязательно необходимо убедиться, что резиновые элементы не имеют повреждений. Если же клапан подвергся чрезмерному износу либо имеет серьезные повреждения, то его придется заменить.

Наряду с этим подобная поломка может быть связана и с обрывом штока. Поэтому нелишним будет убедиться, что и он не пострадал. Если же запоздать с этим, то его извлечение в случае даже получения небольшой деформации становится почти невозможным.

В процессе эксплуатации насоса часто наблюдается выбивание пробок, обугливается кабель.

В качестве причины такой неисправности можно назвать сгоревшую обмотку якоря или неисправность кабеля. Если имеет место первая причина, то ремонт не принесет желаемого результата: помимо того, что перемотать якорь можно только при наличии определенных знаний, эффект от этой операции, которая потребует немало времени и сил, будет малоощутим, поскольку нет гарантии, что возникнет снова замыкание.

В принципе, можно сделать новую обмотку путем перемотки катушек. Однако эту операцию следует выполнять с учетом таких параметров, как толщина и марка провода; число витков, которые придется создать для конкретного напряжения, и прочих. Однако более простым решением представляется именно использование новой обмотки.

Для проверки кабеля используется специальный прибор — тестер. Заменить неисправный кабель удается не всегда, поскольку в «Малыше» провод покрывает компаунд. Только когда возникла задача добавить длины проводу, можно прибегнуть к методу его скрутки.

Сильная вибрация и перегрев насоса

Если насос перегрелся, то это может быть связано с включением его без воды. В таких случаях высока вероятность сгорания устройства. Такое явление, как перегрев приводит к расширению корпуса, постепенно от его поверхности начинает отходить компаундная заливка, которая покрывает магнит со всех сторон, что обычно заканчивается появлением вибрации. Если насос будет довольно долго работать без воды, то магнит может лишиться всей заливки. Когда магнит и поршень начинают вплотную примыкать друг к другу, поршень уже не способен продолжать свою работу.

Для устранения этой неисправности и во избежание ее появления в будущем весьма эффективно использовать следующий способ.

На первом этапе выполняется разборка насоса, в результате чего необходимо вынуть его электрическую часть. Далее нужно постучать по корпусу, чтобы убедиться, что магнит свободно перемещается внутри. Его необходимо извлечь из корпуса, а зачем сделать на нём канавки глубиной около 2 миллиметров, используя для этой цели болгарку. Причем канавки должны проходить как вдоль, так и поперек.

На внутренней стороне корпуса их делают, не придерживаясь принципа симметричности. Затем на поверхность корпуса наносят герметик, который может быть заменен клеем, после чего выполняется запрессовка магнита внутри насоса. Дождавшись фиксации герметиком магнита, можно приступать к сборке насоса.

Следует упомянуть о том, что в продаже сегодня представлены модели насосов, у которых всасывающие отверстия находятся в верхней части корпуса. Благодаря подобному исполнению эффективно решается задача подъема примесей со дна скважины, а также и охлаждения насоса, в результате чего прибор может работать без всякого риска и с пустым баком на протяжении 7 часов. Если в конструкции аппарата предусмотрено термореле, то в этом случае насос будет автоматически отключаться во время скачков напряжения или перегрева. Однако такие модели стоит гораздо дороже обычных насосов.

Низкое давление, насос плохо качает

Самой распространенной причиной подобной поломки является малый зазор в вибраторе. Если осмотр показал, что клапан не имеет повреждений, крепление гаек на штоке не ослаблено, а также отсутствует обрыв тяги, то для устранения неисправности достаточно одеть на вибратор дополнительные шайбы. Подобное решение поможет увеличить зазор, что приведет к увеличению давления и, соответственно, хода насоса. Имейте в виду, что, проводя подобную операцию, всегда должна производиться настройка и проверка прибора — рассчитать необходимое число шайб можно лишь по результатам работы насоса.

Заливаем новый компаунд

Среди всех неисправностей, с которыми сталкиваются владельцы насосов «Малыш», « Водолей» часто можно наблюдать отслоение эпоксидного компаунда от корпуса. Основной причиной этого является несбалансированное расширение алюминиевого корпуса пластика компаунда в те моменты, когда происходит нагрев элементов оборудования.

1. До начала ремонта следует извлечь насос из скважины или колодца и отключить его от сети.
2. Начинаем разбор оборудования. Помните, что чаще всего в качестве крепежных элементов, фиксирующих рабочие узлы насоса, выступают болты.
3. Берем небольшой молоточек и наносим несильные удары по корпусу. Таким образом, нам необходимо узнать, в каких местах отошел компаунд. Понять это можно по наличию звонкого звука.
4. Отыщите узел с компаундом и вытащите его наружу.
5. С помощью болгарки нужно сделать насечки на алюминиевом корпусе с внутренней стороны, которые должны напоминать в сетку. Подобную операцию выполняют и с узлом, который обработан компаундом. Очень важно, чтобы в глубину создаваемые канавки не превышали 2 миллиметров.
6. Далее потребуется герметик, которым следует покрыть корпус внутренней стороны и сам узел с компаундом. Самым подходящим средством для выполнения подобной операции представляется состав, предназначенный для соединения стеклянных поверхностей.
7. Берем узел с компаундом и возвращаем в корпус насоса « Водолей » — это можно сделать, только создав давление порядка 300 килограмм.
8. Когда герметик схватится, начинаем собирать насос в обратной последовательности.

Важные моменты при сборке и настройке насоса

Чтобы найти причину поломки и устранить ее, необходимо правильно собрать насос, выполнить настройку и проверку его. Чтобы сделать все грамотно, необходимо быть очень внимательным и не допускать погрешностей при выполнении операций. На начальном этапе сборки следует убедиться, что зазор между поршнем и магнитной системой насоса является достаточным — его толщина должна составлять порядка 4-5 миллиметров.

Далее необходимо убедиться, что клапан не имеет повреждений. Для этого начинаем дуть в направлении входа воды — весь воздух должен свободно проходить сквозь клапан. Осмотру следует подвергнуть и поршень, убедившись в его целостности, эластичности и отсутствии деформаций.

Далее необходимо выяснить величину зазора между корпусом и клапаном, который расположен вплотную к всасывающим отверстиям. Идеально, если величина зазора равна 0,6-0,8 миллиметра. Если с зазором все в порядке, то он будет эффективно выполнять свою основную функцию — обеспечивать свободное выпекание воды тогда, когда насос находится в отключенном состоянии.

Во время сборки корпуса необходимо убедиться, что симметричные элементы сохранили свои размеры. Для этого отверстие, обеспечивающее удаление воды в резиновой прокладке, необходимо совместить с отверстием, которое расположено в верхней части корпуса.

Заключение

Хотя насос «Малыш» и представляется сложным в техническом отношении устройством, все же и его можно отремонтировать своими силами. Главное – нужно знать, какие элементы насоса играют ключевую роль в его работе и как следует вести себя при возникновении тех или иных неисправностях. Соблюдая вышеописанную технологию сборки насоса по завершении ремонта, можно быть уверенным, что это оборудование и дальше будет эффективно справляться со своей основной задачей.

принцип работы, техпараметры, модели, рекомендации по установке

Когда речь идет об откачке воды из колодца или неглубокой скважины, остро становится вопрос о выборе насоса. Подобное оборудование стоит недешево, поэтому проблема волнует еще больше.

Оптимальным вариантом в данном случае станет насос «Малыш» — погружной вибрационный агрегат с несложной конструкцией и весьма долговечный.

Конечно, для глубокой скважины и больших объемов воды он вряд ли подойдет, но его высокая надежность, многотысячные благодарные отзывы потребителей и приятная стоимость заставят обратить на себя внимание.

Принцип действия насосов «Малыш»

Монтаж погружного агрегата заключается в опускании его на тросе в колодец и включении в электросеть. После этого срабатывает привод, который преобразует электричество в электромагнитные колебания. Это приводит к реагированию поплавкового клапана и вызывает вибрацию мембраны, которая, в свою очередь, нагнетает давление в системе.

Для того, чтобы работа насоса была эффективной и безотказной, его желательно оснастить блоком автоматики. Перегрев – страшный враг «Малыша», а автоматическое управление позволит его избежать.

Виды погружных насосов «Малыш»

Агрегаты «Малыш» отличают друг от друга способом забора воды.

1. Насосы с нижним забором жидкости применяются в колодцах с диаметром более 100 мм. Такой агрегат способен откачивать воду даже из лужи, то есть его можно применять в затопленных помещениях или в колодце с небольшим количеством жидкости.

Нижний забор нередко приводит к забиванию насоса мелкими частицами песка или мусора, поэтому вода должна быть максимально чистой.

1. Агрегаты «Малыш» с верхним забором жидкости благодаря своей конструкции защищены от попадания загрязнений. Из-за того, что насос в таком устройстве размещен в нижней части, оно лучше охлаждается и дольше работает.

Погружные насосы «Малыш» с верхним забором воды более популярны, так как они меньше перегреваются и не забиваются мусором. Конечно, автоматику желательно устанавливать и на такой агрегат.

Технические характеристики насосов «Малыш»

Существует несколько моделей агрегатов «Малыш», но технически они обладают примерно одинаковыми параметрами:

• мощность – 245 Вт;
• производительность – 432 л/сек;
• напряжение – 220 В;
• рабочая глубина – до 40 м.

Для того, чтобы насос «Малыш» работал долго и безотказно, следует оснастить его специальным фильтром, который предотвратит попадание в агрегат твердых частичек и ила.

Модельный ряд насосов «Малыш»

Существует несколько типов погружных устройств «Малыш»:

1. Стандартный насос – это вибрационный агрегат с нижним забором воды, который используется для откачки воды из колодца диаметром более 100 мм на горизонтальное расстояние 100–150 м.

Такое устройство может поднимать воду на 40 м и может беспрерывно работать 2 ч. Автоматический блок управления в комплекте отсутствует.

1. Серия «Малыш-М» — аналогичный предыдущему варианту по характеристикам, но имеет верхний забор жидкости.
2. Линейка «Малыш-З» — оптимальный вариант для колодцев диаметром свыше 80 м и для небольшого расхода воды.

Мощность такого агрегата составляет 165 Вт, вес – всего 3 кг.

1. Тип «Малыш-К». Насос этой серии ничем не отличается от классической модели, но имеет встроенную автоматику, что делает его более популярным по сравнению с остальными.
2. Модели «Малыш БВ-О, 12-40-У5» — могут иметь различные по длине кабели (10м, 40м, 25м, 16м). Каждый тип имеет тепловую защиту и нижний забор жидкости. Отличный вариант для обеспечения водой частного дома или организации полива.

Особенности монтажа насоса «Малыш»

Установка погружного агрегата «Малыш» не представляет никакой сложности. Необходимо один конец прочного капронового шнура или троса закрепить на корпусе насоса (на нем есть специальное отверстие). Второй конец подсоединяется к эластичной подвеске (резиновому шлангу или жгуту). Это необходимо для снижения вибрационных колебаний.

На корпус желательно надеть широкое резиновое кольцо, чтобы он не бился во время работы о стенки колодца. Насос подвешивается, и его можно эксплуатировать.

Следует помнить, что устройства с нижним забором воды опускают на расстояние 1 м от дна колодца. Насосы с верхним забором можно устанавливать на самом дне.

Ремонт насоса «Малыш» — основные поломки, и как разобрать на vodatyt.ru

На чтение 4 мин. Просмотров 1.3k. Опубликовано 07.01.2019 Обновлено 02.12.2019

Ремонт насоса «Малыш», в принципе мало чем отличается от ремонта прочих похожих водяных насосов. В большинстве случаев устранить неполадки можно своими руками, не прибегая к услугам профессионалов.

Вибрационный насос «Малыш»: принцип и схема работы

Вибрационные насосы являются одними из наиболее популярных модификаций, выпускаемой отечественной промышленностью уже более полувека. По большому счёту, все подобные механизмы по своей конструкции схожи, или, более того, – идентичны. Различаться может дизайн и форма корпуса, при одинаковом внутреннем устройстве. Соответственно, и неполадки вибрационных насосов характерны для большинства подобного оборудования, и произвести ремонт насоса «Малыш» своими руками не составит особого труда.

Принцип работы насоса «Малыш» основан на принципе колебания переменного электротока. По стандартам, принятым в нашей стране, его частота равна 50 герц, то есть ток в отечественной электросети меняет направление 50 раз в минуту. Соответственно, с такой же частотой колеблется и сердечник внутри насоса. При добавлении к колеблющемуся электромеханизму клапана и резинового поршня, получается вибрационный насос. При включении поршень начинает засасывать воду внутрь аппарата, и, через клапан, выталкивать вверх по шлангу.

Основные виды поломок

Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

• Отслоение электромагнита.
• Величина зазора между катушками поршня и магнита не соответствует нормативам.
• При включении в сеть насос гудит, но воду не подаёт.

Разборка насоса «Малыш»

Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.

Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

• Поршень.
• Диафрагма с упором.
• Электромуфта.
• Амортизатор.
• Якорь.

Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

Ремонт водяного насоса «Малыш» + видео

Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

Как видим, основные неполадки «Малыша» вполне возможно устранить в домашних условиях. Достаточно иметь желание и соответствующие навыки.

Ремонт насоса Малыш водяного своими руками

Использование насосного оборудования для подъема воды из скважин или дренажа подтопленного помещения — норма. Поэтому покупка погружных агрегатов для воды достаточно распространена. Но не всегда агрегат работает исправно. К сожалению, неправильная эксплуатация устройства способна привести к выходу из строя насосного механизма (особенно помпы «Малыш», «ручеек» и т.д.). О том, как осуществить ремонт насоса малыш или ручеек в домашних условиях без привлечения профессионалов, рассказываем в нашем материале.

Принцип надежной работы насоса «Малыш»

Для того чтобы понимать, каким образом отремонтировать своими руками вибрационный водяной насос малыш, нужно знать его устройство, понимать принцип работы вибрационного насоса и управление им. Зная все нюансы этого «Малыша», разборка и сборка помпы своими руками до и после ремонта пройдёт легко.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Итак, водяной вибронасос типа «малыш», «ручеек» и пр. работает по принципу создания колебаний в водной среде. Жидкость, движимая погружным насосом для воды, поступает в прикрепленный к насосу шланг и движется в заданном направлении.

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Такое вибрационное движение создается при помощи вибратора, встроенного в корпус насоса. Сам вибратор приходит в движимое состояние в результате воздействия на него электромагнитного поля. При этом отметим, что все рабочие элементы и узлы располагаются в алюминиевом корпусе устройства. Снаружи подключается только шланг нужного диаметра.

Рекомендуем к прочтению:

Важно: элекромагнитная составляющая насосного механизма выполнена в форме буквы «П». Там же имеются катушки с медной проволочной обмоткой. Все элементы электромагнитной составляющей располагаются также внутри корпуса устройства и надежно закреплены компаундом. При этом смола служит для отвода излишнего тепла от катушек обмотки и ограждает от контакта с металлом корпуса.

Таким образом, вибратор в виде якоря движется в корпусе насоса вверх-вниз, фиксируемый дополнительно резиновой пружиной. В процессе работы погружного насоса «малыш» или «ручеек» вибратор совершает до 50 колебаний в секунду, меняя своё положение. Благодаря такому движению вода, смешанная с воздухом, поступает в механизм через клапан агрегата и уже выходит через его патрубок, обеспечивая транспортировку жидкости по шлангу или трубе. В результате насос хорошо качает воду.

Типы неисправностей и способы их устранения

Если насос включен, шумит, но не качает воду

Причиной такого сбоя может стать следующее:

• Расшатанное крепление болтов и гаек;
• Порыв клапана в результате износа;
• Порыв штока.

1. В первом случае необходимо разобрать корпус насоса и все гайки затянуть до упора. При этом очень важно затянуть хорошо верхний крепеж. Делается это для того чтобы гайки в дальнейшем не раскручивались.

Важно: если в процессе ремонта насоса малыш или ручеек своими руками вы не смогли раскрутить винты стяжные по причине их ржавости, то можно просто срезать их болгаркой  а на их место установить винты шестигранные. После таких манипуляций помпа хорошо качает воду на весь диаметр шланга или трубы.

2. В случае с разрывом клапана придётся предпринять действия по его замене своими руками. Здесь главное точно соблюсти диаметр рабочего элемента.
3. Причина с разрывом штока является самой сложной. Если шток поломан или деформирован, то его замена практически невозможна.

Если при включении насоса выбивает пробки и горит кабель

Такая поломка может свидетельствовать о том, что медная обмотка якоря сгорела, либо неисправен кабель насоса. Если обмотка якоря сгорела, то при разборке насоса придётся сменить её на новую. Если же дело в кабеле, то посредством тестера подтверждаем поломку и меняем кабель.

Важно: не во всех моделях устройств типа «ручеек» или «малыш» можно легко сменить кабель. Иногда он заливается в корпусе помпы компаундом. В этом случае придётся наращивать его путём скрутки.

Перегрев рабочей помпы и усиленная вибрация

В качестве причины таких неисправностей может выступать работа агрегата вхолостую. В этом случае будет явным отторжение магнитной составляющей насоса. Чтобы исправить положение придётся разбирать насос. Электрическую составляющую помпы нужно хорошо простучать и выслушать. Если компаунд отделился, то он буде тарахтеть. Необходимо изъять его из корпуса и нарезать на его поверхности тонкие бороздки сеткой глубиной до 2 мм. Можно использовать болгарку. Насечки нужно сформировать и внутри корпуса. После этого стенки колбы насоса стоит обработать стекольным герметиком и вмонтировать все назад.

Рекомендуем к прочтению:

Важно: использовать нужно только стекольный автомобильный герметик. А магнит и компаунд вставлять придётся под большим весом (200-300 кг минимум). В противном случае он просто не вернется на своё место. После просыхания можно собирать насос.

Если насос качает, но очень слабо

Здесь возможен недостаточный проём зазора между вибратором. В этом случае придётся дотачать нужное количество шайб. Сколько именно понадобится, определяйте путем проб, пока давление воды не станет для вас оптимальным. Либо де попробуйте просто закрутить плотнее гайки, как в пункте номер 1.

Важно: при любой сборке/разборке насосов для воды типа ручеек или малыш необходимо отмечать все места стыков деталей. Так вам удастся впоследствии собрать помпу правильно.

Выход из строя реле давления

Если для своего погружного насоса для воды вы используете реле давления, то придётся четко настроить его. Поскольку именно автоматика этого элемента часто становится причиной сгорания насосов ручеек, малыш и пр. Так, если автоматика реле давления будет выставлена по верхней границе, то, возможно, объем поступаемой в гидробак воды будет превышен для ваших нужд. А это значит, что насос будет работать с повышенной нагрузкой.

Чтобы отрегулировать реле давления на нужные вам периоды включения/выключения насоса, необходимо сделать следующее:

• Внимательно осмотреть реле давления и выявить шкалу со значениями + и -. Они указывают на увеличение или уменьшение границ воды в ёмкости. Установку параметров реле производят при помощи регулировки специальных пружин. Малая отвечает за давление в системе. Так, если вы желаете, чтобы насос включался при падении давления до уровня 1 атм и выключался при 3 атм, то стоит полностью освободить пружину.
• Далее на реле давления будем регулировать большую пружину. Для этого включаем насос и закрываем все краны. Ждем пока насос «малыш» или «ручеек» выключится, и отслеживаем уровень давления на манометре. Если верхняя граница не равна желаемым 3 атмосферам, то нужно немного затянуть гайку на большей пружине. Не прилагайте усилий. Одного оборота вполне достаточно. После этого открываем в системе кран и ожидаем включения насоса после падения давления. Тут де кран закрываем, ждём выключения помпы и снова смотрим на манометр. Так можно своими руками отрегулировать реле давления до нужных вам параметров и сохранить работоспособность насоса для воды малыш.

Важно: нижняя граница давления регулируется по той же схеме на меньшей пружине. Автоматика будет срабатывать в заданных вами границах давления.

Видео с ремонтом наосов для воды «малыш» и «ручеек»:

желудочковых вспомогательных устройств (VAD)

Что такое желудочковое вспомогательное устройство (VAD)?

Вспомогательное устройство для желудочков (VAD) — это механический насос, который хирург имплантирует внутри или снаружи груди вашего ребенка и подключается к сердцу во время операции на открытом сердце. Вспомогательное устройство левого желудочка (LVAD) помогает сердцу перекачивать богатую кислородом кровь к остальному телу. Вспомогательное устройство для правого желудочка (RVAD) помогает перекачивать бедную кислородом кровь в легкие. Некоторым пациентам требуется устройство, которое делает и то, и другое.VAD может использоваться для пациентов, ожидающих трансплантации сердца, или для пациентов, сердечная мышца которых нуждается в отдыхе.

Что особенного в VAD в Seattle Children’s?

Seattle Children’s — единственный детский кардиологический центр на Тихоокеанском Северо-Западе, обладающий глубокими знаниями и опытом, предлагающий все виды терапии сердечной недостаточности, включая VAD. Наша программа VAD является частью комплексного подхода к уходу за детьми и подростками со сложными врожденными пороками сердца. Мы предлагаем полный спектр лечения, включая самые современные медицинские и хирургические варианты.Детское кардиологическое отделение интенсивной терапии (CICU) Сиэтла было создано для нужд пациентов, семей и опекунов.

Мы можем выбрать устройство, которое лучше всего подойдет вашему ребенку

Поскольку Seattle Children’s предлагает множество типов VAD, включая более новые варианты, доступные не в каждой больнице, мы можем выбрать устройство, которое лучше всего подходит для вашего ребенка. Решение о том, какой тип использовать, зависит от возраста и состояния здоровья вашего ребенка.

Кардиохирург Майкл Макмаллан объясняет множество типов VAD, которые предлагает Seattle Children, и почему так важно иметь возможность выбрать устройство, которое лучше всего соответствует потребностям ребенка.

Берлинское сердце

Это устройство с размерами только для детей может поддерживать левый или правый желудочек, или и то, и другое у ребенка любого возраста. Он находится вне тела и соединен с сердцем трубками. Во время использования Berlin Heart вашему ребенку необходимо будет оставаться в больнице.

Центробежный насос CentriMag

Это устройство используется на краткосрочной основе у детей и подростков для оказания поддержки, пока не будет установлено другое устройство, пока пациент не выздоровеет, или для стабилизации состояния пациента до трансплантации.CentriMag находится вне тела и может использоваться как для левой, так и для правой поддержки сердца. Во время использования CentriMag вашему ребенку необходимо будет оставаться в больнице.

HeartWare

Это устройство поддерживает левый желудочек и используется у подростков и взрослых. HeartWare помещается внутри груди вашего ребенка и подключается к сердцу и к проводу, который выходит через кожу к устройству управления и источнику питания. Большинство пациентов могут покинуть больницу с HeartWare.

Импелла

Это устройство обеспечивает кратковременную поддержку левого желудочка. Устройство вводится через артерию в паху и не требует операции на открытом сердце. Во время использования Impella вашему ребенку необходимо будет оставаться в больнице.

SynCardia Тотальное искусственное сердце (TAH)

В отличие от других устройств, которые поддерживают только часть сердца, это устройство может использоваться для работы обеих сторон сердца. Как и HeartMate II, он используется подростками и взрослыми.SynCardia TAH имплантируется в грудную клетку, что позволяет вашему ребенку быть мобильным и даже покинуть больницу.

Более безопасный мост для трансплантации

Устройства

, такие как Berlin Heart и HeartWare, могут помочь вашему ребенку сделать пересадку сердца самым безопасным и эффективным способом. Они позволяют вашему ребенку быть мобильным, и это помогает в реабилитации. Легкие и почки также лучше работают, когда человек может свободно двигаться.

История Джули

Когда миокардит внезапно угрожал ее жизни, Джули приехала с Гавайев в Детский центр Сиэтла, чтобы получить устройство для вспомогательного желудочкового ассистирования HeartMate II (VAD).VAD сохранил Джули достаточно здоровой, чтобы дождаться пересадки сердца, и дал ей возможность построить своего первого снеговика. Посмотрите ее историю.

Прочтите о том, как HeartMate II позволил Адаму пойти на игру «Моряки» в ожидании пересадки сердца.

История AJ

Когда вирус поразил сердце Эй-Джея, его команда из Детского центра Сиэтла порекомендовала ему вспомогательное устройство для желудочков (VAD).Помпа CentriMag позволила его сердцу отдохнуть, выздороветь и восстановиться.

Кто в команде?

Д-р Майкл Макмаллан — директор службы механической поддержки сердца и экстракорпоральной поддержки жизни. Он тесно сотрудничает с доктором Джошуа Фридланд-Литтл, медицинским директором нашей службы механической поддержки кровообращения, и доктором Юком Лоу, медицинским директором нашей службы трансплантации сердца / сердечной недостаточности. Среди провайдеров, участвующих в программе VAD:

• Кардиохирурги
• Кардиолог-анестезиолог
• Детские хирурги
• Кардиолог-реаниматолог
• Медсестры и врачи-терапевты с повышением квалификации
• Сердечно-легочные перфузиологи (подробнее о перфузиологах в нашей команде кардиологического центра)

Исследования и достижения

Наша преданная команда активно участвует в исследованиях, чтобы понять, какие устройства лучше всего подходят для различных ситуаций, и улучшить результаты с помощью VAD.Это исследование помогает нам уточнить и улучшить планы лечения, поскольку мы стремимся лучше поддерживать пациентов и уменьшать осложнения. Особое внимание мы уделяем тому, как правильно использовать VAD у детей со сложными врожденными пороками сердца.

• Seattle Children’s является активным участником сети усовершенствованных методов кардиологической терапии, улучшающей результаты (ACTION), в которую входят врачи, исследователи, родители и пациенты из самых разных медицинских учреждений. Цель состоит в том, чтобы улучшить результаты для детей, использующих вспомогательные устройства для желудочков, за счет совместного использования данных и результатов, улучшения образования и стандартизации передовых методов.
• Эксперты нашего кардиологического центра активно определяют и совершенствуют возможности использования VAD у детей. Seattle Children’s был одним из первых 10 медицинских центров, выбранных для участия в общенациональном исследовании Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) по тестированию Berlin Heart. Устройство получило одобрение FDA в 2011 году.

Узнать больше

Узнайте больше о том, как VAD обеспечивают детям и подросткам с тяжелой сердечной недостаточностью лучшее качество жизни.

• После того, как он столкнулся с тяжелой формой сердечной недостаточности, устройство VAD помогло Адриану перейти к пересадке сердца.«Видеть, как далеко продвинулся Адриан, действительно внушает благоговение. Прочтите рассказ Адриана.
• Прочтите рассказ Джули.
• Прочтите рассказ Адама.

Свяжитесь с нами

Свяжитесь с кардиологическим центром по телефону 206-987-2015, чтобы получить направление на кардиолог, второе мнение или дополнительную информацию.

желудочковых вспомогательных устройств (педиатрических) | Детская больница CS Mott

Устройство вспомогательного желудочка (VAD) — это механический насос, который помещается в плохо функционирующее сердце для улучшения циркуляции крови в организме.VAD вводится, чтобы помочь органам поправиться и облегчить симптомы сердечной недостаточности.

Центр врожденных пороков сердца при детской больнице К.С. Мотта — это место для детей и семей со сложными сердечными заболеваниями, специализирующихся на использовании VAD для детей с сердечной недостаточностью. Наш опыт в области механической поддержки кровообращения распространяется от младенцев до юношеского возраста и во всем диапазоне детских сердечных заболеваний.

Что такое VAD?

VAD — это насос с электрическим приводом, предназначенный для увеличения количества крови, которое сердце может перекачивать через тело.Большинство VAD хирургическим путем имплантируются в грудную клетку в области вокруг сердца и соединяются с желудочком, который нуждается в помощи для перекачивания крови.

VAD произвели революцию в лечении сердечной недостаточности. Новые насосы меньше по размеру и позволяют большему количеству детей с сердечной недостаточностью развиваться даже в течение продолжительных периодов времени. Во многих случаях дети с VAD могут быть выписаны из больницы, чтобы они могли жить дома и заниматься обычной деятельностью.

Почему используется VAD?

VAD могут использоваться для поддержки сердца, когда пациент восстанавливается после операции, в качестве моста для поддержки сердца ребенка, пока они ждут трансплантации сердца, или в качестве долгосрочной поддержки для пациентов, для которых трансплантация сердца не является правильным вариантом. .

Michigan Medicine предлагает обширный опыт лечения VAD-терапии для детей даже с самыми сложными формами врожденных пороков сердца. Наши бригады по сердечной недостаточности имеют опыт работы с несколькими типами вспомогательных устройств для желудочков, которые лучше всего подходят для удовлетворения потребностей отдельных пациентов.

Типы VAD

В зависимости от размера и состояния пациента наша комплексная программа VAD имеет опыт имплантации различных VAD, включая:

• HeartWare HVAD
• HeartMate 3
• SynCardia Total искусственное сердце
• Берлинское сердце EXCOR
• Abbott PediMag и CentriMag

Жизнь с VAD

Целью VAD-терапии является не только поддержание жизни, но и улучшение качества жизни наших пациентов.При определенных обстоятельствах дети могут быть выписаны, жить дома и участвовать в «обычных» занятиях со своим VAD. Ваша кардиологическая бригада будет тесно сотрудничать с вами, чтобы оптимизировать жизнь с помощью VAD за пределами больницы.

Назначения и информация

Чтобы записаться на прием к нашей команде VAD или узнать больше о Центре врожденных пороков сердца детской больницы C.S. Mott, позвоните по телефону 734-764-5176.

Детская кардиоторакальная хирургия — желудочковые вспомогательные устройства (VAD)

Желудочковые вспомогательные устройства (VAD) — это механический насос, который используется для поддержки функции сердца и кровотока у людей с ослабленным сердцем.

Устройство забирает кровь из нижней камеры сердца и помогает перекачивать ее в тело и жизненно важные органы, как это делает здоровое сердце. (Дополнительную информацию о том, как сердце перекачивает кровь, см. В статье «Указатель болезней и состояний» Как работает сердце.)

VAD можно использовать, если одна или обе нижние камеры сердца, желудочки (VEN-trih-kuls) не работают должным образом.

Обзор

Вам может помочь VAD, если ваши желудочки не работают должным образом из-за болезни сердца.VAD может поддержать ваше сердце:

• Во время или после операции, пока ваше сердце не восстановится.
• Пока вы ждете пересадки сердца.
• Если вы не имеете права на пересадку сердца. (VAD может быть долгосрочным решением, которое поможет вашему сердцу лучше работать.)

Основные части VAD включают: небольшую трубку, по которой кровь из сердца поступает в насос; другая трубка, по которой кровь от насоса поступает к кровеносным сосудам, по которым кровь поступает в ваше тело; и источник питания.

Источник питания подключен к блоку управления, который контролирует функции VAD. Блок управления выдает предупреждения или сигналы тревоги, если мощность низкая или если он обнаруживает, что устройство работает неправильно.

Некоторые VAD перекачивают кровь, как сердце, с перекачивающим действием. Другие VAD поддерживают непрерывный кровоток. С непрерывным потоком VAD у вас может не быть нормального пульса, который можно почувствовать, но ваше тело получает кровь, в которой оно нуждается.

Типы вспомогательных желудочковых аппаратов

Двумя основными типами VAD являются вспомогательное устройство для левого желудочка (LVAD) и вспомогательное устройство для правого желудочка (RVAD).Если оба типа используются одновременно, их можно назвать бивентрикулярным вспомогательным устройством (BIVAD). Однако BIVAD не является отдельным типом VAD.

LVAD — это наиболее распространенный тип VAD. Это помогает левому желудочку перекачивать кровь к аорте. Аорта — это главная артерия, по которой кровь, богатая кислородом, идет от сердца к телу.

RVAD обычно используются только для краткосрочной поддержки правого желудочка после операции LVAD или других операций на сердце. RVAD помогает правому желудочку перекачивать кровь в легочную артерию.Это артерия, по которой кровь поступает в легкие для поглощения кислорода.

И LVAD, и RVAD (иногда называемый BIVAD) используются, если оба желудочка не работают достаточно хорошо, чтобы удовлетворить потребности организма. Другой вариант лечения этого состояния — полное искусственное сердце.

VAD имеют две основные конструкции. Чрескожный (tranz-ku-TA-ne-us) VAD имеет насос и источник энергии, расположенные вне тела. Трубки соединяют насос с сердцем через небольшие отверстия в брюшной полости.Этот тип VAD может использоваться для краткосрочной поддержки во время или после операции.

Чрескожное вспомогательное желудочковое вспомогательное устройство

На изображении показан чрескожный BIVAD и его связь с сердцем.

Насос имплантируемого VAD расположен внутри тела, а источник питания — вне тела. Кабель соединяет помпу с источником питания через небольшое отверстие в брюшной полости.

Имплантируемые VAD

в основном используются, когда вы ждете пересадки сердца или как долгосрочное решение, если вы не являетесь кандидатом на пересадку.

Имплантируемое вспомогательное желудочковое устройство

На рисунке A показано расположение сердца и типичное оборудование, необходимое для имплантируемого LVAD. На рисунке B показано, как LVAD подключен к сердцу.

Дизайн и тип VAD, рекомендуемый вашим врачом, будут зависеть от вашего общего состояния здоровья, продолжительности использования устройства и других факторов.

Outlook

До недавнего времени VAD были слишком большими, чтобы поместиться в груди многих людей, особенно женщин.Получить его могли только люди, у которых были большие сундуки.

Теперь имплантируемые VAD подходят большинству взрослых и даже некоторым детям старшего возраста. Устройства, достаточно маленькие для маленьких детей, пока недоступны, но они находятся в стадии разработки.

Исследователи добились прогресса в том, насколько хорошо работают VAD и насколько они улучшают качество жизни людей. В прошлом VAD в основном использовались для лечения сердечной недостаточности в терминальной стадии. Теперь VAD также могут помочь людям с более ранней стадией сердечной недостаточности.

---

Другие названия желудочкового вспомогательного устройства

• Сердечный насос
• Вспомогательное устройство левого желудочка или LVAD
• Вспомогательное устройство для правого желудочка или RVAD

---

Кому нужно вспомогательное желудочковое вспомогательное устройство?

Вам может помочь вспомогательное устройство для желудочков (VAD), если ваше сердце не работает должным образом из-за сердечного заболевания.Сердечные заболевания могут помешать вашему сердцу перекачивать достаточно крови к вашему телу.

VAD может поддержать ваше сердце:

• Во время или после операции, пока ваше сердце не восстановится.
• Пока вы ждете пересадки сердца.
• Если вы не имеете права на пересадку сердца. (VAD может быть долгосрочным решением, которое поможет вашему сердцу лучше работать.)

Кратковременные вспомогательные желудочковые вспомогательные устройства

VAD может поддержать ваше сердце на короткое время, пока вы ждете операции на сердце.Ваш врач может порекомендовать краткосрочную VAD, если у вас тяжелое сердечное заболевание, которое не лечится лекарствами, например сердечная недостаточность, желудочковая аритмия или кардиогенный шок.

VAD может поддерживать ваше сердце и кровообращение в течение короткого времени до, во время и / или после операции, пока ваше сердце не восстановится. VAD также может помочь, если у вас сердечная недостаточность, и вашим врачам нужно больше времени, чтобы выбрать курс лечения.

Желудочковые вспомогательные устройства длительного действия

Если у вас сердечная недостаточность и вы ждете пересадки сердца, ваш врач может порекомендовать VAD.Если лекарства от сердечной недостаточности не работают, VAD может сохранить вам жизнь и улучшить качество вашей жизни, пока вы ждете, пока станет доступным донорское сердце.

Если вы не подходите для пересадки сердца, VAD может быть очень хорошим решением для долгосрочного лечения. Это может улучшить качество вашей жизни и позволить вам выполнять многие повседневные дела.

Когда не рекомендуются вспомогательные желудочковые устройства?

Люди, у которых есть определенные серьезные проблемы со здоровьем, помимо сердечной недостаточности, которые ограничивают их долгосрочное выживание, обычно не являются кандидатами на VAD.Сюда входят люди с острой почечной недостаточностью, серьезными травмами головного мозга, тяжелыми инфекциями и другими опасными для жизни состояниями.

---

Чего ожидать перед операцией вспомогательного желудочкового аппарата

Прежде чем вы получите вспомогательное устройство для желудочков (VAD), вы проведете некоторое время в больнице, чтобы подготовиться к операции. Возможно, вы уже находитесь в больнице и лечитесь от сердечной недостаточности.

За это время вы узнаете о VAD и о том, как с ним жить.Вы и ваши опекуны будете проводить время со своим хирургом, кардиологом (кардиологом) и медсестрами, чтобы убедиться, что у вас есть вся необходимая информация о VAD.

До и / или после операции вы и ваши опекуны узнаете:

• Как работает VAD.
• Техника безопасности.
• Как интерпретировать сигналы тревоги и реагировать на них. (Устройство выдает предупреждения или сигналы тревоги, если мощность низкая или если оно обнаруживает, что оно работает неправильно.)
• Как оказать помощь в экстренных случаях, например, при отключении электроэнергии.
• Как умываться и принимать душ.
• Как VAD может повлиять на поездку.

Вы можете спросить, как выглядит устройство и как оно будет крепиться внутри вашего тела. Вы также можете встретиться с кем-то, у кого уже есть VAD, который может предоставить вам информацию. Этот человек может ответить на вопросы о том, каково это — после имплантации VAD.

Ваши врачи позаботятся о том, чтобы ваше тело было достаточно сильным для операции. Если врачи считают, что ваше тело слишком слабое, перед операцией вам может потребоваться дополнительное питание через зонд для кормления.

Вы также можете сдать анализы, чтобы убедиться, что вы готовы к операции. Эти тесты могут включать:

• Анализы крови. Анализы крови используются, чтобы проверить, насколько хорошо работают ваша печень и почки. Анализы крови также используются для проверки уровня клеток крови и важных химических веществ в крови.
• Рентген грудной клетки. Этот тест используется для создания снимков внутренней части грудной клетки, чтобы помочь врачу подготовиться к операции.
• ЭКГ (ЭКГ). Этот тест используется, чтобы проверить, насколько хорошо ваше сердце работает перед операцией VAD.
• Эхокардиография (эхо). Этот тест используется для создания подробной картины вашего сердца. Эхо предоставляет информацию о размере и форме вашего сердца, а также о том, насколько хорошо работают камеры и клапаны вашего сердца.

---

Чего ожидать во время операции вспомогательного желудочкового аппарата

Операция с использованием вспомогательного желудочкового аппарата (VAD) обычно занимает от 4 до 6 часов. Процесс аналогичен другим типам операций на открытом сердце.

В состав бригады по VAD-хирургии входят:

• Хирурги, выполняющие операцию
• Медсестры, обслуживающие хирургов
• Анестезиологи, отвечающие за лекарства, которые заставляют вас спать во время операции
• Перфузиологи, отвечающие за аппарат искусственного кровообращения, который поддерживает кровоток в вашем теле, пока VAD вводится вам в грудную клетку

Перед операцией вам дают лекарство, чтобы вы уснули, чтобы вы не чувствовали боли.Во время операции анестезиолог проверяет ваше сердцебиение, артериальное давление, уровень кислорода и дыхание. Дыхательная трубка вводится в легкие через горло. Эта трубка связана с вентилятором (аппаратом, который помогает вам дышать).

По центру груди делается разрез. Затем грудная кость разрезается, и грудная клетка открывается, чтобы хирург мог добраться до вашего сердца.

Лекарства обычно используются для остановки сердца во время операции. Это позволяет хирургу оперировать ваше сердце, пока оно не бьется.Аппарат искусственного кровообращения обеспечивает циркуляцию богатой кислородом крови по телу во время операции. (В некоторых случаях операции LVAD выполнялись без использования аппаратов искусственного кровообращения.)

Для получения дополнительной информации об аппаратах искусственного кровообращения, включая иллюстрацию, перейдите в раздел «Чего ожидать во время операции на сердце».

Когда VAD прикреплен правильно, аппарат искусственного кровообращения выключается, и VAD начинает работать. Он поддерживает кровообращение и берет на себя насосную функцию сердца.

---

Чего ожидать после операции вспомогательного желудочкового аппарата

Восстановление в больнице

Время восстановления после операции по вспомогательному устройству желудочков (VAD) во многом зависит от вашего состояния до операции.

Если у вас какое-то время было тяжелое сердечное заболевание до того, как вы получили VAD, ваше тело может быть слабым, а легкие могут работать не очень хорошо. Таким образом, вам может понадобиться вентилятор (аппарат, который помогает дышать) в течение нескольких дней после операции.Возможно, вам также придется продолжать получать питание через зонд для кормления.

Когда вы впервые проснетесь после операции по VAD, вы окажетесь в отделении интенсивной терапии (ICU) больницы. Вам будет введен внутривенный зонд, чтобы дать вам жидкость и питание. У вас также будет трубка в мочевом пузыре для слива мочи и трубки для слива крови и жидкости из груди и сердца.

Через несколько дней или больше, в зависимости от того, как быстро ваше тело восстановится, вы перейдете в обычную больничную палату. О вас позаботятся медсестры, имеющие опыт работы с VAD.

Медсестры помогут вам встать с постели, сесть и походить. Когда вы станете сильнее, вы сможете ходить в ванную и придерживаться обычной диеты. Будут удалены трубка для кормления и моча. Вы также сможете принять душ. Вы узнаете, как ухаживать за своим VAD во время купания.

В больнице медсестры и физиотерапевты помогут вам набраться сил за счет постепенного увеличения активности. Вы также узнаете, как ухаживать за своим VAD дома.

Может быть очень полезным посещение родных или друзей в больнице.Они могут помочь вам в различных делах. Они также могут узнать об уходе за VAD, чтобы они могли помочь вам, когда вы вернетесь домой.

Лекарства

После операции VAD важно следить за признаками инфекции, особенно вокруг области выхода трубок или кабеля от VAD из кожи.

Признаки инфекции могут включать болезненность над участком VAD, отток жидкости из участка, где трубки или кабель выходят из кожи, или лихорадку. Если у вас есть эти признаки, немедленно сообщите об этом врачу.

Вы можете получать антибиотики до операции и в течение нескольких дней после нее. Это может снизить риск заражения. В случае большинства VAD врачи также назначают препараты, препятствующие свертыванию крови, такие как варфарин (Coumadin ^® ) и аспирин. Эти лекарства помогают предотвратить образование тромбов в вашем сердце или VAD.

Когда вам имплантировано устройство, увеличивается риск образования тромбов. Скорее всего, вам нужно будет принимать лекарства от свертывания крови, пока у вас есть VAD. Вам также нужно будет периодически сдавать анализы крови, чтобы убедиться, что лекарства работают должным образом.

Очень важно принимать все лекарства в соответствии с предписаниями. Сообщите своему врачу, есть ли у вас какие-либо побочные эффекты.

Возвращаюсь домой

После первоначального выздоровления после операции VAD вы начнете собираться домой. Ваша медицинская бригада поможет вам подготовиться к переходу. В команду могут входить кардиохирург, кардиолог (кардиолог), медсестра, реаниматолог, физиотерапевт, диетолог и социальный работник.

Команда поможет вам попрактиковаться в жизни с VAD в больнице, прежде чем вы отправитесь домой.Они также помогут вам постепенно адаптироваться к жизни дома с помощью VAD. Вы выйдете из больницы и поедете домой на несколько часов, а затем вернетесь. Затем вы можете пойти домой на целый день и вернуться в больницу, чтобы поспать.

Если эти поездки пройдут успешно, ваш врач может выписать вас из больницы. Если вы недостаточно восстановили свои силы, вас могут отправить в учреждение промежуточного ухода или реабилитации на срок до 2 недель. Это позволит вашей медицинской бригаде убедиться, что вы готовы отправиться домой.

Ваша медицинская бригада также научит вас тому, что вам нужно знать, чтобы жить с VAD. Вы можете получить часть этой информации еще до операции. Вы узнаете, как ухаживать за VAD, что делать, если устройство выдает предупреждение о том, что оно работает неправильно, и как выполнять обычные повседневные действия, например купание.

Для получения дополнительной информации см. «Чего ожидать перед операцией с желудочковым вспомогательным устройством».

Уровень активности

Когда вы пойдете домой после операции VAD, вы, вероятно, сможете вернуться к своей обычной повседневной деятельности.Возможно, вы сможете вернуться к работе, заниматься хобби и сексуальной активностью и водить машину. Ваша медицинская бригада посоветует вам, какой уровень активности безопасен для вас.

Путешествия

Если вы ждете пересадки сердца, вам нужно быть в течение 2 часов до больницы, если донорское сердце станет доступным.

Если вы не ждете трансплантации и хотите отправиться в путешествие, ваша медицинская бригада посоветует вам какие-либо особые меры, которые вам могут потребоваться. Люди, у которых есть VAD, могут летать на самолетах и ​​пользоваться всеми другими видами транспорта.

Питание и упражнения

Пока вы восстанавливаетесь после операции по VAD, очень важно правильно питаться. Поговорите со своей медицинской бригадой о соблюдении правильного плана питания для выздоровления.

Упражнения под присмотром также очень важны для того, чтобы дать вашему телу силы, необходимые для восстановления. В то время, когда ваше сердце не работало должным образом (до операции), мышцы вашего тела ослабли. Повторное наращивание мускулов позволит вам больше заниматься и меньше уставать.

Кардиологическая реабилитация

Ваша медицинская бригада может порекомендовать кардиологическую реабилитацию (реабилитацию). Это программа под медицинским наблюдением, которая помогает улучшить здоровье и самочувствие людей, страдающих сердечными заболеваниями.

Реабилитационные программы включают упражнения, обучение здоровому сердцу образу жизни и консультирование, чтобы снизить стресс и помочь вам вернуться к более активной жизни.

Постоянный уход

Вы и ваш врач составите график последующих посещений. Это поможет вашему врачу следить за вашим самочувствием.Последующие посещения обычно одинаковы, ждете вы пересадки сердца или нет.

После выписки из больницы вас, скорее всего, попросят еженедельно посещать поликлинику в течение первого месяца. После этого вы можете ходить раз в две недели, а затем раз в два месяца в течение определенного времени.

Если вы находитесь в очереди на пересадку сердца, вы, вероятно, будете в тесном контакте с центром трансплантации. Это связано с тем, что большинство донорских сердец необходимо пересаживать в течение 4 часов после удаления от донора.

Некоторые центры трансплантации сердца предоставляют вам пейджер, чтобы центр мог связаться с вами в любое время. Вы должны быть готовы прибыть в больницу в течение 2 часов после уведомления о донорском сердце.

Эмоциональные проблемы и поддержка

Получение VAD может вызвать страх, беспокойство и стресс. Если вы ждете пересадки сердца, вы можете беспокоиться о том, что VAD не продержит вас в живых достаточно долго, чтобы получить новое сердце. Вы можете чувствовать себя подавленным или подавленным.

Все эти чувства нормальны для человека, перенесшего серьезную операцию на сердце.Важно обсудить свои чувства со своим лечащим врачом. Также может помочь разговор с профессиональным консультантом. Если вы чувствуете себя очень подавленным, ваша медицинская бригада или консультант могут прописать вам лекарства, которые помогут вам почувствовать себя лучше.

Поддержка семьи и друзей также может помочь снять стресс и беспокойство. Расскажите своим близким, что вы чувствуете и чем они могут вам помочь. Они могут сыграть важную роль в уходе за вами после того, как вы вернетесь домой.

---

Каковы риски вспомогательного желудочкового вспомогательного устройства?

Получение вспомогательного желудочкового вспомогательного устройства (VAD) сопряжено с серьезными рисками.Эти риски включают образование тромбов, кровотечение, инфекцию и сбои в работе устройства. При использовании вспомогательных устройств для левого желудочка (LVAD) также существует риск правожелудочковой недостаточности.

Благодаря новым моделям VAD некоторые из наиболее серьезных рисков снизились.

Существует небольшой риск смерти во время операции VAD. Также существует небольшой риск того, что ваше тело может плохо отреагировать на лекарство, которое заставляет вас уснуть во время операции. Однако большинство пациентов выживают и восстанавливаются после операции VAD.

Сгустки крови

Когда ваша кровь соприкасается с чем-то, что не является естественной частью вашего тела, например с VAD, она имеет тенденцию к свертыванию больше, чем обычно. Сгустки крови могут нарушить кровоток и заблокировать кровеносные сосуды, ведущие к важным органам тела, таким как мозг.

Сгустки крови могут привести к серьезным осложнениям (например, инсульту) или даже к смерти. По этой причине вам, вероятно, придется принимать лекарства для предотвращения опасного свертывания крови (лекарства против свертывания крови), пока у вас есть VAD.

Кровотечение

Операция по имплантации VAD сложна, и во время и после операции может возникнуть кровотечение. Лекарства, предотвращающие свертывание крови, также повышают риск кровотечения.

Баланс между лекарствами от свертывания крови и риском кровотечения может быть трудным. Обязательно принимайте лекарства точно так, как прописал врач.

Инфекция

Имплантируемые VAD прикрепляют помпу внутри вашего тела к источнику энергии за пределами вашего тела. Чрескожные VAD прикрепляют к сердцу насос вне вашего тела.Для обоих типов VAD части внутри вашего тела прикрепляются к частям за пределами вашего тела через отверстие или отверстия в коже.

Каждый раз, когда на коже появляется дыра, увеличивается риск попадания бактерий и заражения.

При постоянных трубках, подключенных к внешней стороне через кожу, существует серьезный риск инфицирования. Медицинская бригада должна будет очень внимательно следить за вами, если у вас есть какие-либо признаки инфекции, такие как болезненность в области VAD, отток жидкости или лихорадка.

Неисправности устройства

VAD могут работать со сбоями (не работать должным образом) по-разному. VAD:

• Перекачивающее действие может быть не совсем правильным
• Сбой питания
• Детали могут перестать работать правильно

При использовании более новых VAD с непрерывным потоком риск неисправности может быть снижен.

Правожелудочковая недостаточность

Правожелудочковая недостаточность означает, что правый желудочек сердца слишком слаб, чтобы перекачивать достаточно крови в легкие.Это состояние может произойти в результате получения LVAD, который поддерживает только левый желудочек.

LVAD перекачивает намного больше крови, чем ваш слабый левый желудочек. Это оказывает большее давление на правый желудочек, чтобы перекачивать такое же количество крови. Правый желудочек может быть слишком слабым, чтобы соответствовать насосной способности LVAD.

Таким образом, вам может потребоваться дополнительная поддержка правого желудочка. Обычно вам нужна эта поддержка только до выздоровления правого желудочка или до трансплантации сердца (если вы кандидат).

Лекарства могут улучшить работу правой части сердца. Однако иногда требуется вспомогательное устройство для правого желудочка для кратковременной поддержки правого желудочка.

Ключевые точки

• Вспомогательное устройство для желудочков (VAD) — это механический насос, который используется для поддержки сердечной деятельности и кровотока у людей с ослабленным сердцем. Устройство забирает кровь из нижней камеры сердца и помогает перекачивать ее в тело и жизненно важные органы, как это делает здоровое сердце.
• VAD можно использовать, если одна или обе нижние камеры сердца, желудочки, не работают должным образом.
• Вам может помочь VAD, если ваши желудочки не работают должным образом из-за болезни сердца. VAD может поддержать ваше сердце во время или после операции, пока вы ждете пересадки сердца или если вы не имеете права на пересадку сердца. (Устройство может быть долгосрочным решением, которое поможет вашему сердцу лучше работать.)
• Основные части VAD включают: небольшую трубку, по которой кровь из сердца поступает в насос; другая трубка, по которой кровь от насоса поступает к кровеносным сосудам, по которым кровь поступает в ваше тело; и источник питания.
• Двумя основными типами VAD являются вспомогательное устройство для левого желудочка (LVAD) и вспомогательное устройство для правого желудочка (RVAD). Если оба типа используются одновременно, их можно назвать бивентрикулярным вспомогательным устройством (BIVAD). Однако BIVAD не является отдельным типом VAD. LVAD — самый распространенный тип.
• Прежде чем вы получите VAD, вы проведете некоторое время в больнице, чтобы подготовиться к операции. За это время вы узнаете о VAD и о том, как с ним жить. Врачи позаботятся о том, чтобы ваше тело было достаточно сильным для операции.У вас также могут быть анализы, чтобы убедиться, что вы готовы к операции.
• Операция по VAD обычно занимает от 4 до 6 часов. Процесс аналогичен другим типам операций на открытом сердце. Вам дадут лекарство, которое временно усыпит вас во время операции.
• Время восстановления после операции VAD во многом зависит от вашего состояния до операции. Пока вы выздоравливаете, очень важно получать хорошее питание и постоянный уход, следовать плану лечения и как можно скорее начать ходить.
• Получение VAD сопряжено с серьезными рисками. Эти риски включают образование тромбов, кровотечение, инфекцию и сбои в работе устройства. При использовании LVAD существует также риск сердечной недостаточности. Благодаря новым моделям VAD некоторые из наиболее серьезных рисков снизились.
• Риск смерти от операции VAD невелик. Большинство пациентов выживают и выздоравливают.
• Исследователи добились прогресса в том, насколько хорошо работают VAD и насколько они улучшают качество жизни людей.

MiniMed 670G Детский | Медтроник Диабет

U.S. Почтовый индекс

Страна / RegionUnited StatesAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea -бисау, Гайана, Гаити, острова Херд и острова Макдональд, Холи См (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMOMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRepublic МолдовыВоссоединениеРумынияРоссийская ФедерацияРуандаСент-ЕленаСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСент-Винс нт и GrenadinesSamoaSan MarinoSao Tome и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Республики TanzaniaUnited государств Малой Отдаленные IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin островов, BritishVirgin Острова, U.С. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

.

Диабет 1 типа Диабет 2 типа Не уверен

Кто живет с диабетом? ЯМой ребенокЧлен семьиМой другМой пациентДругое

Выберите один или несколько из следующих:

Я прочитал и понимаю условия этого маркетингового разрешения. Настоящим я сознательно и добровольно разрешаю Medtronic использовать такую ​​информацию для целей, описанных в разрешении.

РАЗРЕШЕНИЕ НА ИСПОЛЬЗОВАНИЕ ИНФОРМАЦИИ О ЗАЩИЩЕННОМ ЗДОРОВЬЕ

Вы разрешаете Medtronic MiniMed, Inc.d / b / a Medtronic Diabetes или ее дочерние компании, подрядчики или представители для использования вашей личной информации, включая, помимо прочего, вашу контактную информацию и информацию о состоянии здоровья, в маркетинговых целях и для передачи этой информации представителям и подрядчикам Medtronic. Информация, которую вы можете получить, включает, помимо прочего: (a) продукты, методы лечения или услуги Medtronic Diabetes; (б) маркетинговые и рекламные предложения; (c) вопросы о вашем опыте использования продуктов, методов лечения и услуг Medtronic Diabetes; и / или (г) предложения о том, как Medtronic Diabetes может улучшить свою поддержку клиентов.

Срок действия этого разрешения истекает через три (3) года после даты, когда вы отправите это разрешение через Интернет; или (ii) дата последнего получения продуктов или услуг от Medtronic, но срок ее действия может истечь раньше, если вы отзовете их, следуя приведенным ниже инструкциям.

Вы имеете право отозвать это разрешение в любое время, (i) отправив электронное письмо по адресу [email protected]; или (ii) войти в свой профиль myHome и обновить свои настройки общения на www.diabetes.shop/myhome.Отзыв не повлияет на действия, которые компания Medtronic Diabetes уже предприняла на основании этого разрешения. Информация, раскрытая в соответствии с этим разрешением, может быть повторно раскрыта получателем информации и больше не может быть защищена федеральными стандартами конфиденциальности.

Вы имеете право отказаться подписывать это разрешение. Отказ подписать не повлияет на ваше право на лечение или медицинскую страховку или льготы.

Вопросы? Свяжитесь с нашим центром обслуживания клиентов по телефону 800-646-4633 или по электронной почте takecontrol @ medtronic.com.

Я прочитал и понимаю условия этого телефонного разговора. Я соглашаюсь получать телефонные звонки и / или искусственные или предварительно записанные голосовые сообщения на указанные выше номера телефонов, отправленные от или от имени Medtronic Diabetes с использованием автоматизированных технологий.

СОГЛАСИЕ НА ПРИЕМ ТЕЛЕФОННЫХ СООБЩЕНИЙ

Вы соглашаетесь на прием телефонных звонков, включая предварительно записанные и автоматически набираемые сообщения, по номерам телефонов, указанным выше, с использованием автоматизированных технологий от или от имени Medtronic MiniMed, Inc.d / b / a Medtronic Diabetes, в отношении маркетинга, рекламы и / или предложений продажи продуктов, методов лечения и услуг Medtronic Diabetes. Вы также подтверждаете, что вам (а) исполнилось 18 лет и (б) вы даете разрешение и даете согласие на использование информации, предоставленной Medtronic Diabetes, для связи с вами. Ваше согласие не является условием покупки. Могут применяться тарифы на эфирное время, сообщения и передачу данных. Вы можете отказаться в любое время, (i) написав по электронной почте [email protected]; или (ii) войдите в свой профиль myHome и обновите свои настройки связи (www.diver.shop/myhome).

Я прочитал и понимаю условия этого текстового сообщения. Я даю согласие на получение текстовых сообщений на указанный выше номер мобильного телефона с использованием автоматизированных технологий, отправленных от или от имени Medtronic Diabetes (частота сообщений может отличаться).

СОГЛАСИЕ НА ПОЛУЧЕНИЕ ТЕКСТОВЫХ СООБЩЕНИЙ

Вы соглашаетесь на получение текстовых сообщений на указанные выше номера телефонов с использованием автоматизированных технологий от или от имени Medtronic MiniMed, Inc.d / b / a Medtronic Diabetes, в отношении маркетинга, рекламы и / или предложений продажи продуктов, методов лечения и услуг Medtronic Diabetes. Вы также подтверждаете, что вам (а) исполнилось 18 лет и (б) вы даете разрешение и даете согласие на использование информации, предоставленной Medtronic Diabetes, для связи с вами. Ваше согласие не является условием покупки. Могут применяться тарифы на эфирное время, сообщения и передачу данных. Вы можете отказаться в любое время, (i) отправив текстовое сообщение «СТОП» в ответ на текст; (ii) отправка электронного письма на адрес takecontrol @ medtronic.com; или (iii) войдите в свой профиль myHome и обновите свои настройки общения (www.diabetes.shop/myhome).

Bambino Ges: миниатюрная сердечная помпа спасает жизнь трехлетней девочке

Миниатюрное желудочковое вспомогательное устройство (VAD) было разработано при финансовой поддержке Национального института здравоохранения США и готово к клиническим испытаниям. Это только вторая операция такого рода в мире, оба раза в одной и той же больнице, принадлежащей Ватикану.

Jarvik 2015 Кровяной насос VAD 15 мм

Группа кардиохирургов детской больницы Бамбино Джезу в Ватикане спасла жизнь трехлетней девочке, у которой отказывалось сердце, имплантировав миниатюрную сердечную помпу, разработанную при финансовой поддержке Национального института здравоохранения США. (NIH), чтобы заботиться о самых маленьких младенцах и детях, для которых существующие устройства не работали.Это вторая подобная операция в мире, обе выполняются в одной больнице.

Врачи получили разрешение от Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США и Министерства здравоохранения Италии на использование миниатюрного имплантируемого желудочкового вспомогательного устройства (Jarvik 2015 VAD), клинические испытания которого скоро начнутся в США.

Устройство имеет диаметр 15 мм и вес 50 г. Он был разработан программой «Насосы для детей, младенцев и новорожденных» (PumpKIN) Национального института сердца, легких и крови (NHLBI), входящего в состав Национального института здравоохранения, в ответ на отсутствие устройств поддержки кровообращения, которые можно было бы использовать. для некоторых из самых маленьких детей, ожидающих трансплантации из-за врожденных пороков сердца или тяжелой сердечной недостаточности.

Целью программы было создание первого имплантируемого сердечного насоса для младенцев до 25 кг. FDA недавно одобрило пилотное испытание нового устройства, разработанного Jarvik Heart, Inc., которое преодолело несколько технических препятствий и в конечном итоге предоставило устройство с превосходными результатами в доклинических исследованиях.

«NHLBI запустила программу PumpKIN в 2004 году для финансирования разработки и клинической оценки Jarvik 2015 VAD и других подобных устройств, потому что у маленьких детей с сердечной недостаточностью было так мало возможностей, чтобы помочь им выжить в то время», — сказал Тимоти Болдуин, M .D., руководитель проекта NHLBI программы PumpKIN. «Это все еще актуально и сегодня. Учитывая все усилия, направленные на достижение этой точки, очевидный успех этого первого имплантата, созданного человеком, в больнице Бамбино-Джезу очень радует. Пока мы готовимся к клиническим испытаниям в Соединенных Штатах, этот опыт поможет нам лучше понять, как работает устройство и как лучше всего заботиться о слабых пациентах, которые будут поддерживаться с помощью Jarvik 2015 VAD ».

В течение 14 лет проекта PumpKIN FDA разрешило экспорт устройства для использования только дважды.Первый, состоявшийся в апреле 2012 года, касался более ранней версии устройства под названием Infant Jarvik 2000. В этом случае больнице Бамбино-Джезу было выдано разрешение на спасение жизни 16-месячного ребенка, ожидающего трансплантации.

У нынешнего 3-летнего пациента дилатационная кардиомиопатия, увеличенное сердце с затрудненным насосным кровотечением, и он находится в очереди на пересадку сердца. Она уже получила педиатрический VAD-прибор Berlin Heart Excor, который используется в клинической практике во всем мире.Основываясь на признаках того, что ее сердце могло восстановиться во время использования устройства, хирурги удалили Берлинское сердце только для того, чтобы обнаружить, что ее сердце не восстановилось в достаточной степени, чтобы поддерживать потребности ее тела. У ребенка не могло быть другого Берлинского сердца из-за риска заражения. На этом этапе единственной возможностью спасти ее жизнь было использование Jarvik 2015, единственного полностью имплантируемого желудочкового вспомогательного устройства для таких маленьких детей.

Таким образом, после получения необходимых разрешений от FDA, Министерства здравоохранения Италии и Комитета по этике Антонио Амодео, M.2 февраля Д. и его бригада провели операцию. Через 10 дней после операции ребенок экстубирован. Сейчас она стабильна, ест пасту с семьей и играет на iPad, ожидая трансплантации сердца.

В отличие от любых других VAD, используемых для маленьких детей, миниатюрный VAD Jarvik 2015, имплантированный ребенку, полностью располагается в груди и питается от внешней батареи через узкий кабель, проходящий через кожу. Эта функция позволит пациентам отправиться домой, что важно, потому что многие дети, включенные в списки пересадки сердца, ждут много месяцев, пока не станет доступен совместимый орган.

Устройство состоит из помпы размером с батарейку АА, которая вставляется в левую часть сердца и перекачивает кровь к остальным частям тела. Устройство будет поддерживать кровообращение у пациентов с массой тела от 8 до 30 кг, что примерно соответствует весу детей от 1 до 10 лет, но также может быть подходящим для использования у маленьких детей. Через несколько месяцев в США начнутся клинические испытания устройства. Больница Бамбино Джезу станет лидером Европейского проекта по получению сертификата CE для этого устройства.

«Если предстоящие клинические испытания подтвердят более низкую заболеваемость и смертность, связанные с устройством, это будет настоящая революция в области педиатрической механической сердечно-легочной поддержки», — объясняет Антонио Амодео, доктор медицинских наук, врач, ответственный за ЭКМО, механическую сердечно-легочную поддержку. и трансплантация сердца в больнице Бамбино Джезу. В последние 20 лет был доступен только Berlin Heart EXCOR VAD, и, хотя пациенты, которым было предложено использовать его, имеют коэффициент выживаемости 70%, поскольку устройство находится вне тела, детям не разрешается уходить из больницы домой, пока они находятся. поддерживается устройством.Благодаря VAD Jarvik 2015 теперь пациенты, ожидающие трансплантации сердца, будут иметь возможность вернуться домой к своим семьям после операции по имплантации, что, в свою очередь, снизит бремя поездки в больницу и обратно для семьи и расходы на пациента. на пребывание в больнице. Это изменение особенно важно, потому что большинство педиатрических пациентов, которым требуется механическая сердечно-легочная поддержка, моложе 3 лет, и этот новый сердечный насос будет использоваться специально для этих детей.

желудочковых вспомогательных устройств (VAD) | Детский Питтсбург

Институт сердца при детской больнице UPMC в Питтсбурге уже давно является национальным лидером в области использования спасательных желудочковых вспомогательных устройств (VAD) для детей с сердечной недостаточностью. Для детей с сердечной недостаточностью вспомогательное устройство желудочков, или VAD, может быть спасением. VAD — это специализированный насос, способный поддерживать приток крови к телу, что позволяет сердцу отдыхать. VAD может служить «мостом» для сохранения жизни пациентов до тех пор, пока донорское сердце не станет доступным для трансплантации.Растущее количество доказательств показывает, что VAD также могут быть мостом к выздоровлению, позволяя сердцу заживать без трансплантации.

Однако до недавнего времени VAD были одобрены FDA только для использования у взрослых и подростков в США, но ни один из них не был разработан и одобрен для использования у младенцев и детей ясельного возраста. Аппараты искусственного кровообращения и ЭКМО могут поддерживать жизнь ребенка в течение короткого времени до трансплантации, но когда донорское сердце недоступно, и ребенку требуется поддержка в течение недель или месяцев, этих усилий часто бывает недостаточно.

До одобрения FDA детские хирурги могли использовать исключение FDC для гуманитарных устройств для имплантации экспериментальных VAD в качестве мостов для трансплантации некоторым избранным педиатрическим пациентам. Удивительно, но почти треть детей, которым имплантировали VAD, перестали нуждаться в трансплантации после того, как их сердца получили шанс зажить. Поскольку эти дети были успешно отлучены от VAD, врачи Института сердца стали одними из первых в стране, кто использовал VAD в качестве моста к выздоровлению, что, по сути, сделало пересадку ненужной для некоторых пациентов.

Один VAD, который показал себя многообещающим для детей, — это недавно одобренный FDA Berlin Heart EXCOR® Pediatric, внешний пульсирующий VAD с пневматическим приводом, который можно использовать для поддержки одного или обоих желудочков. Детский центр был одним из центров испытаний этого устройства и имплантировал Berlin Heart в качестве механической системы поддержки сердца для критически больных педиатрических пациентов, страдающих тяжелой сердечной недостаточностью. В отличие от стандартных аппаратов искусственного кровообращения, Berlin Heart Pediatric EXCOR использовался в качестве краткосрочной, среднесрочной и долгосрочной системы поддержки, помогая сердечной недостаточности от нескольких дней до нескольких месяцев.В отличие от других VAD, EXCOR Pediatric можно использовать для поддержки детей всех возрастных групп, от новорожденных до подростков.

Чтобы получить направление на механическую поддержку кровообращения при сердечно-сосудистой недостаточности, позвоните по телефону 412-692-5540.

Недавно одобренный Berlin Heart помогает пациентам, ожидающим трансплантации

На «Сердце Берлина» 4-летняя Алина Симан восстановила свою энергию, что сделает ее лучшим кандидатом на трансплантацию, когда станет доступен новый орган

Четырехлетняя Алина Симан живет на устройстве, получившем одобрение в США.С. всего две недели назад. EXCOR от Berlin Heart Group, вспомогательное устройство для желудочков, производимое в Берлине, Германия, берет на себя нормальную функцию сердца, перекачивая кровь непосредственно в легочную артерию и в легкие.

Получив одобрение FDA 16 декабря, США вместе с Европой и Канадой предлагают устройство для детей всех возрастов с терминальной сердечной недостаточностью.

Когда больное сердце не может перекачивать достаточно крови по всему телу, временные вспомогательные устройства, такие как Berlin Heart, непрерывно перекачивают кровь, чтобы поддерживать жизнь пациентов, пока они ждут, когда станет доступно донорское сердце.

Однако многие пациенты остаются в листе ожидания так долго — до года, — что умирают до трансплантации.

Среднее время ожидания для детей до 17 лет составляет три месяца. По данным United Network for Organ Sharing (UNOS), у пациентов, которые ждут дольше, до 20 процентов умирают в списке ожидания.

По данным UNOS, в 2010 году около 300 детей стояли в очереди на новое сердце, и примерно столько же детей, как ожидается, потребует трансплантации в 2012 году.

« Мы очень нервничали по поводу [Берлинского] сердца, потому что ему требовалась серьезная операция», — сказал отец Алины Якоб Симан. «Но результат нас удивил».

Алина худела и большую часть времени проводила в постели. Теперь она набрала вес и целыми днями читает в своей больничной палате и даже гуляет по коридору.

Хотя она должна оставаться рядом с Икус, мобильным устройством, которое приводит в действие Сердце Берлина, она может сидеть на полу и играть с игрушками или сидеть у окна рядом с двумя своими старшими сестрами.

Большая часть устройства находится вне тела, включая круглую камеру, которая отводит обескислороженную кровь от сердца через левую трубку. Затем насос отправляет кровь обратно через правую трубку в легочную артерию и в легкие, которые насыщают кровь кислородом.

«Процесс сердечной недостаточности настолько медленный, что родители часто забывают, насколько энергичными могут быть их дети», — сказал кардиолог Кевин Дейли, главный врач Алины в детской больнице Бостона.

Возможно, никто не понимает этого больше, чем детский кардиолог Кристофер Алмонд, соруководитель клинического исследования, которое помогло Berlin Heart получить одобрение FDA.

В четырехлетнем исследовании

Almond участвовали 48 детей, 90 процентов из которых успешно перешли на новое сердце после использования устройства. И Алмонд говорит, что пациенты могут прожить до года и более, ожидая нового сердца.

«Самое лучшее в [Берлинском] Сердце — это ощущение, что оно снижает риск смерти», — сказал Алмонд. Дейли был настроен так же оптимистично, сказав: «Это дает детям новый шанс в жизни».

До того, как Berlin Heart был одобрен, врачи могли запросить устройство в индивидуальном порядке для использования из соображений сострадания, но оно должно было быть доставлено из Германии и возвращено сразу после того, как пациенту было поставлено новое сердце.

Now Children предлагает несколько устройств трех размеров для младенцев, детей и подростков.

Берлинское сердце не было одобрено ранее, потому что существует меньше денежных стимулов для разработки детского вспомогательного устройства для желудочков, поскольку сердечная недостаточность — редкое заболевание у детей.

Даже с одобрения FDA устройство не лишено побочных эффектов, включая инсульт, инфекцию и внутреннее кровотечение. У Алины началось кровотечение в голове, и после инцидента у нее все еще болит голова.

«Нам не нравятся риски, но со временем риски становятся менее вероятными», — сказала Мэри Симан, мать Алины.

No related posts.
