Светодиод: устройство, принцип работы, преимущества

Интерес к светодиодам растет быстрее, чем территория их применения в светотехнике. Производители и потребители, продавцы и покупатели — все как будто замерли на старте, боясь отстать от других. И только дизайнеры уже вовсю пользуются уникальными возможностями светодиодов. Давно прошло то время, когда светодиоды были интересны одним лишь ученым. Теперь светодиодная тема у всех на слуху. Говорят, за ними будущее.

Светодиоды излучают не только уникальный по своим характеристикам свет, но и завидный оптимизм по поводу своего места на рынке светотехники. Особенно активно экспансия LED разворачивается в области интерьерного оформления и светодизайна.

Настоящая публикация не случайно построена в форме вопросов и ответов (FAQ, frequently asked questions — часто задаваемые вопросы). Именно так заинтересованный человек подходит к новому для него объекту, с тем чтобы «пощупать» его с разных сторон и уж потом решить: нужен — не нужен.

А мне задавать правильные вопросы и находить на них верные ответы помогал профессор МГУ Александр Эммануилович Юнович, один из ведущих российских специалистов по светодиодам.

1. Что такое светодиод?

Светодиод — это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение. Кстати, по-английски светодиод называется light emitting diode, или LED.

2. Из чего состоит светодиод?

Из полупроводникового кристалла на подложке, корпуса с контактными выводами и оптической системы. Современные светодиоды мало похожи на первые корпусные светодиоды, применявшиеся для индикации.

Рис. 1. Конструкция светодиода Luxeon фирмы Lumileds lighting.

3. Как работает светодиод?

Свечение возникает при рекомбинации электронов и дырок в области p-n-перехода. Значит, прежде всего нужен p-n-переход, то есть контакт двух полупроводников с разными типами проводимости. Для этого приконтактные слои полупроводникового кристалла легируют разными примесями: по одну сторону акцепторными, по другую — донорскими.

Но не всякий p-n-переход излучает свет. Почему? Во-первых, ширина запрещенной зоны в активной области светодиода должна быть близка к энергии квантов света видимого диапазона. Во-вторых, вероятность излучения при рекомбинации электронно-дырочных пар должна быть высокой, для чего полупроводниковый кристалл должен содержать мало дефектов, из-за которых рекомбинация происходит без излучения. Эти условия в той или иной степени противоречат друг другу.

Реально, чтобы соблюсти оба условия, одного р-п-перехода в кристалле оказывается недостаточно, и приходится изготавливать многослойные полупроводниковые структуры, так называемые гетероструктуры, за изучение которых российский физик академик Жорес Алферов получил Нобелевскую премию 2000 года.

4. Означает ли это, что чем больший ток проходит через светодиод, тем он светит ярче?

Разумеется, да. Ведь чем больше ток, тем больше электронов и дырок поступают в зону рекомбинации в единицу времени. Но ток нельзя увеличивать до бесконечности. Из-за внутреннего сопротивления полупроводника и p-n-перехода диод перегреется и выйдет из строя.

5. Чем хорош светодиод?

В светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение, и, теоретически, это можно сделать почти без потерь. Действительно, светодиод (при должном теплоотводе) мало нагревается, что делает его незаменимым для некоторых приложений. Далее, светодиод излучает в узкой части спектра, его цвет чист, что особенно ценят дизайнеры, а УФ- и ИК-излучения, как правило, отсутствуют. Светодиод механически прочен и исключительно надежен, его срок службы достигает 100 тысяч часов, что в 100 раз больше, чем у лампочки накаливания, и в 10 раз больше, чем у люминесцентной лампы. Наконец, светодиод — низковольтный электроприбор, а стало быть, безопасный.

6. Чем плох светодиод?

Только одним — ценой. Пока что цена одного люмена, излученного светодиодом, в 100 раз выше, чем галогенной лампой. Но специалисты утверждают, что в ближайшие 2-3 года этот показатель будет снижен в 10 раз.

7. Когда светодиоды начали применяться для освещения?

Первоначально светодиоды применялись исключительно для индикации. Чтобы сделать их пригодными для освещения, необходимо было прежде всего научиться изготавливать белые светодиоды, а также увеличить их яркость, а точнее светоотдачу, то есть отношение светового потока к потребляемой энергии.

В 60-х и 70-х годах были созданы светодиоды на основе фосфида и арсенида галлия, излучающие в желто-зеленой, желтой и красной областях спектра. Их применяли в световых индикаторах, табло, приборных панелях автомобилей и самолетов, рекламных экранах, различных системах визуализации информации. По светоотдаче светодиоды обогнали обычные лампы накаливания.

По долговечности, надежности, безопасности они тоже их превзошли. Одно было плохо — не существовало светодиодов синего, сине-зеленого и белого цвета.

К концу 80-х годов в СССР выпускалось более 100 млн светодиодов в год, а мировое производство составляло несколько десятков миллиардов.

8. От чего зависит цвет светодиода?

Исключительно от ширины запрещенной зоны, в которой рекомбинируют электроны и дырки, то есть от материала полупроводника, и от легирующих примесей. Чем «синее» светодиод, тем выше энергия квантов, а значит, тем больше должна быть ширина запрещенной зоны.

9. Какие трудности пришлось преодолеть ученым, чтобы изготовить голубой светодиод?

Голубые светодиоды можно сделать на основе полупроводников с большой шириной запрещенной зоны — карбида кремния, соединений элементов II и IV группы или нитридов элементов III группы. (Помните таблицу Менделеева?)

У светодиодов на основе SiC оказался слишком мал КПД и низок квантовый выход излучения (то есть число излученных квантов на одну рекомбинировавшую пару). У светодиодов на основе твердых растворов селенида цинка ZnSe квантовый выход был выше, но они перегревались из-за большого сопротивления и служили недолго. Оставалась надежда на нитриды.

Нитрид галлия GaN плавится при 2000 °С, при этом равновесное давление паров азота составляет 40 атмосфер; ясно, что растить такие кристаллы непросто. Аналогичные соединения — нитрилы алюминия и индия — тоже полупроводники. Их соединения образуют тройные твердые растворы с шириной запрещенной зоны, зависящей от состава, который можно подобрать так, чтобы генерировать свет нужной длины волны, в том числе и синий. Но… проблему не удавалось решить до конца 80-х годов.

Первым, еще в 70-х, голубой светодиод на основе пленок нитрида галлия на сапфировой подложке удалось получить профессору Жаку Панкову (Якову Исаевичу Панчечникову) из фирмы IBM (США). Квантовый выход был достаточен для практических применений, однако руководство сказало: «Ну, это ж на сапфире — дорого и не так уж ярко, к тому же p-n-переход нехорош.

..» — и работы Панкова не поддержали.

Между тем группа Сапарина и Чукичева из МГУ обнаружила, что под действием электронного пучка GaN с примесью цинка становится ярким люминофором, и даже запатентовала устройство оптической памяти. Но тогда загадочное явление объяснить не удалось.

Это сделали японцы — профессор И. Акасаки и доктор X. Амано из университета Нагоя. Обработав пленку GaN с примесью магния электронным пучком со сканированием, они получили ярко люминесцирующий слой р-типа с высокой концентрацией дырок. Однако разработчики светодиодов не обратили должного внимания на их публикации.

Лишь в 1989 году доктор Ш. Накамура из фирмы Nichia Chemical, исследуя пленки нитридов элементов III группы, сумел воспользоваться результатами профессора Акасаки. Он так подобрал легирование (Мд, Zn) и термообработку, заменив ею электронное сканирование, что смог получить эффективно инжектирующие слои р-типа в GaN-гетероструктурах. Вот как был получен голубой светодиод.

Фирма Nichia запатентовала ключевые этапы технологии и к концу 1997 года выпускала уже 10-20 млн голубых и зеленых светодиодов в месяц, а в январе 1998 года приступила к выпуску белых светодиодов.

10. Что такое квантовый выход светодиода?

Квантовый выход — это число излученных квантов света на одну рекомбинировавшую электроннодырочную пару. Различают внутренний и внешний квантовый выход. Внутренний — в самом p-n-переходе, внешний — для прибора в целом (ведь свет может теряться «по дороге» — поглощаться, рассеиваться). Внутренний квантовый выход для хороших кристаллов с хорошим теплоотводом достигает почти 100%, рекорд внешнего квантового выхода для красных светодиодов составляет 55%, а для синих — 35%.

Внешний квантовый выход — одна из основных характеристик эффективности светодиода.

11. Как получить белый свет с использованием светодиодов?

Существует три способа получения белого света от светодиодов. Первый — смешивание цветов по технологии RGB. На одной матрице плотно размещаются красные, голубые и зеленые светодиоды, излучение которых смешивается при помощи оптической системы, например линзы. В результате получается белый свет. Второй способ заключается в том, что на поверхность светодиода, излучающего в ультрафиолетовом диапазоне (есть и такие), наносится три люминофора, излучающих, соответственно, голубой, зеленый и красный свет. Это похоже на то, как светит люминесцентная лампа. И, наконец, в третьем способе желто-зеленый или зеленый плюс красный люминофор наносятся на голубой светодиод, так что два или три излучения смешиваются, образуя белый или близкий к белому свет.

12. Какой из трех способов лучше?

У каждого способа есть свои достоинства и недостатки. Технология RGB в принципе позволяет не только получить белый цвет, но и перемещаться по цветовой диаграмме при изменении тока через разные светодиоды. Этим процессом можно управлять вручную или посредством программы, можно также получать различные цветовые температуры. Поэтому RGB-матрицы широко используются в светодинамических системах. Кроме того, большое количество светодиодов в матрице обеспечивает высокий суммарный световой поток и большую осевую силу света. Но световое пятно из-за аберраций оптической системы имеет неодинаковый цвет в центре и по краям, а главное, из-за неравномерного отвода тепла с краев матрицы и из ее середины светодиоды нагреваются по-разному, и, соответственно, по-разному изменяется их цвет в процессе старения — суммарные цветовая температура и цвет «плывут» за время эксплуатации. Это неприятное явление достаточно сложно и дорого скомпенсировать.

Белые светодиоды с люминофорами существенно дешевле, чем светодиодные RGB-матрицы (в пересчете на единицу светового потока), и позволяют получить хороший белый цвет. И для них в принципе не проблема попасть в точку с координатами (0.33, 0.33) на цветовой диаграмме МКО. Недостатки же таковы: во-первых, у них меньше, чем у RGB-матриц, светоотдача из-за преобразования света в слое люминофора; во-вторых, достаточно трудно точно проконтролировать равномерность нанесения люминофора в технологическом процессе и, следовательно, цветовую температуру; и наконец в-третьих — люминофор тоже стареет, причем быстрее, чем сам светодиод. Промышленность выпускает как светодиоды с люминофором, так и RGB-матрицы — у них разные области применения.

13. Каковы электрические и оптические характеристики светодиодов?

Светодиод — низковольтный прибор. Обычный светодиод, применяемый для индикации, потребляет от 2 до 4 В постоянного напряжения при токе до 50 мА. Светодиод, который используется для освещения, потребляет такое же напряжение, но ток выше — от нескольких сотен мА до 1А в проекте. В светодиодном модуле отдельные светодиоды могут быть включены последовательно, и суммарное напряжение оказывается более высоким (обычно 12 или 24 В).

При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5В для одного светодиода. Яркость светодиода характеризуется световым потоком и осевой силой света, а также диаграммой направленности. Существующие светодиоды разных конструкций излучают в телесном угле от 4 до 140 градусов. Цвет, как обычно, определяется координатами цветности и цветовой температурой, а также длиной волны излучения.

Для сравнения эффективности светодиодов между собой и с другими источниками света используется светоотдача: величина светового потока на один ватт электрической мощности. Также интересной маркетинговой характеристикой оказывается цена одного люмена.

14. Как реагирует светодиод на повышение температуры?

Говоря о температуре светодиода, необходимо различать температуру на поверхности кристалла и в области p-n-перехода. От первой зависит срок службы, от второй — световой выход. В целом с повышением температуры p-n-перехода яркость светодиода падает, потому что уменьшается внутренний квантовый выход из-за влияния колебаний кристаллической решетки. Поэтому так важен хороший теплоотвод.

Падение яркости с повышением температуры не одинаково у светодиодов разных цветов. Оно больше у AlGalnP- и AeGaAs-светодиодов, то есть у красных и желтых, и меньше у InGaN, то есть у зеленых, синих и белых.

15. Почему нужно стабилизировать ток через светодиод?

Как видно из рисунка 2, в рабочих режимах ток экспоненциально зависит от напряжения и незначительные изменения напряжения приводят к большим изменениям тока. Поскольку световой выход прямо пропорционален току, то и яркость светодиода оказывается нестабильной. Поэтому ток необходимо стабилизировать. Кроме того, если ток превысит допустимый предел, то перегрев светодиода может привести к его ускоренному старению.

Рис. 2. Зависимость силы тока от напряжения питания светодиода.

16. Для чего светодиоду требуется конвертор?

Конвертор (в англоязычной терминологии driver) для светодиода — то же, что балласт для лампы. Он стабилизирует ток, протекающий через светодиод.

17. Можно ли регулировать яркость светодиода?

Яркость светодиодов очень хорошо поддается регулированию, но не за счет снижения напряжения питания — этого-то как раз делать нельзя, — а так называемым методом широтно-импульсной модуляции (ШИМ), для чего необходим специальный управляющий блок (реально он может быть совмещен с блоком питания и конвертором, а также с контроллером управления цветом RGB-матрицы). Метод ШИМ заключается в том, что на светодиод подается не постоянный, а импульсно-модулированный ток, причем частота сигнала должна составлять сотни или тысячи герц, а ширина импульсов и пауз между ними может изменяться. Средняя яркость светодиода становится управляемой, в то же время светодиод не гаснет. Небольшое изменение цветовой температуры светодиода при диммировании несравнимо с аналогичным смещением для ламп накаливания.

18. Чем определяется срок службы светодиода?

Считается, что светодиоды исключительно долговечны. Но это не совсем так. Чем больший ток пропускается через светодиод в процессе его службы, тем выше его температура и тем быстрее наступает старение. Поэтому срок службы у мощных светодиодов короче, чем у маломощных сигнальных, и составляет в настоящее время 20-50 тысяч часов. Старение выражается в первую очередь в уменьшении яркости. Когда яркость снижается на 30% или наполовину, светодиод надо менять.

19. «Портится» ли цвет светодиода с течением времени?

Старение светодиода связано не только со снижением его яркости, но и с изменением цвета. В настоящее время нет стандартов, которые позволили бы выразить количественно изменение цвета светодиодов в процессе старения и сравнить с другими источниками.

20. Не вреден ли светодиод для человеческого глаза?

Спектр излучения светодиода близок к монохроматическому, в чем его кардинальное отличие от спектра солнца или лампы накаливания. Хорошо это или плохо — доподлинно не известно, потому что, насколько я знаю, серьезных исследований в этой области нигде не проводилось. Какие-либо данные о вредном воздействии светодиодов на человеческий глаз отсутствуют.

Есть надежда, что вскоре влияние светодиодов на зрение будет изучено досконально. Проблемой заинтересовался академик Михаил Аркадьевич Островский — крупный специалист в области цветного зрения. Тема, за решение которой он взялся, называется так: «Психофизическое восприятие светодиодного освещения системой зрения человека».

21. Когда и как сверхъяркие светодиоды появились в России?

Об этом лучше всех расскажет профессор Юнович.

Люминесценцию карбида кремния впервые наблюдал Олег Владимирович Лосев в Нижегородской радиотехнической лаборатории в 1923 г. и показал, что она возникает вблизи p-n-перехода. Первая научная статья о кристаллах нитрида галлия была опубликована профессором МГУ Г.С. Ждановым в 30-х гг. Люминесценцию в гетероструктурах на основе арсенида галлия впервые исследовали в лаборатории Ж.И. Алферова в 60-х гг. и показали, что можно создать структуры с внутренним квантовым выходом близким к 100%. Разработки структур и светодиодов на основе нитрида галлия велись в ленинградских Политехническом и Электротехническом институтах, в Калуге, в Зеленограде в 70-х гг., но они тогда не привели к созданию эффективных голубых светодиодов.

В 1995 году я прочел первые статьи Накамуры и понял, что «голубая проблема» в принципе решена. Тогда же я получил грант соросовского фонда. В декабре на эти деньги я смог поехать на конференцию в США, и там профессор Жак Панков познакомил меня с Ш. Накамурой. Я забросил наживку: мол, хочу приобщить студентов Московского университета к передовым достижениям в области голубых светодиодов и рассказать им о столь замечательном изобретении. Рыбка клюнула, и в феврале я получил от д-ра Ш. Накамуры из Японии бандеролью 10 светодиодов от фиолетового до зеленого. Все потом оказалось просто — фирма Nichia Chemical начинала выпуск светодиодов на рынок и была заинтересована в научной рекламе. В лаборатории МГУ мы их досконально исследовали, сняли все характеристики и получили новые научные результаты. Д-р Ш. Накамура дал любезное согласие на совместную публикацию наших первых статей.

Одновременно специалисты из группы Бориса Ферапонтовича Тринчука в Зеленограде продемонстрировали образцы зеленых светодиодов начальникам из ГАИ и получили положительный отзыв. Все дело в том, что эта группа сделала опытный образец светодиодного светофора, но у них не было хороших зеленых светодиодов. Светофоры с новыми сверхъяркими зелеными светодиодами намного превосходили светофоры с лампами, и московское правительство сделало заказ на 1000 светодиодных светофоров к 850-летию Москвы. Такое везение!

Как раз тогда у нас гостила киргизская скрипачка Райкан Карагулова — выпускница Московской консерватории, ученица моей жены, которая работала в Японии первым концертмейстером симфонического оркестра в Осаке. Выяснилось, что место ее работы находится неподалеку от фирмы Nichia Chemical! Б.Ф. Тринчук дал ей тысячу долларов и попросил купить на них и прислать на мой адрес 200 зеленых светодиодов. Из них были изготовлены первые светофоры из той юбилейной тысячи. Москва стала первым в мире городом с массовым применением светодиодных светофоров.

Наши ученые и инженеры в НИИ «Сапфир» пытались повторить достижение японцев и изготовить структуры на основе нитридов для голубых и зеленых светодиодов на старой эпитаксиальной установке, которую пришлось модернизировать, чтобы достичь более высоких температур и давлений. Но инициатива заглохла из-за отсутствия денег и интереса руководства.

22. Какие на сегодняшний день существуют технологии изготовления светодиодов и светодиодных модулей?

Что касается выращивания кристаллов, то основная технология — металлоорганическая эпитаксия. Для этого процесса необходимы особо чистые газы. В современных установках предусмотрены автоматизация и контроль состава газов, их раздельные потоки, точная регулировка температуры газов и подложек. Толщины выращиваемых слоев измеряются и контролируются в пределах от десятков ангстрем до нескольких микрон. Разные слои необходимо легировать примесями, донорами или акцепторами, чтобы создать p-n-переход с большой концентрацией электронов в n-области и дырок — в р-области.

Рис. 3. Схематическое представления светодиода.

За один процесс, который длится несколько часов, можно вырастить структуры на 6-12 подложках диаметром 50-75 мм. Очень важно обеспечить и проконтролировать однородность структур на поверхности подложек. Стоимость установок для эпитаксиального роста полупроводниковых нитридов, разработанных в Европе (фирмы Aixtron и Thomas Swan) и США (Emcore), достигает 1,5-2 млн долларов. Опыт разных фирм показал, что научиться получать на такой установке конкурентоспособные структуры с необходимыми параметрами можно за время от одного года до трех лет. Это технология, требующая высокой культуры.

Важным этапом технологии является планарная обработка пленок: их травление, создание контактов к n- и р-слоям, покрытие металлическими пленками для контактных выводов. Пленку, выращенную на одной подложке, можно разрезать на несколько тысяч чипов размерами от 0,24 x 0,24 до 1 x 1 мм2/.

Следующим шагом является создание светодиодов из этих чипов. Необходимо смонтировать кристалл в корпусе, сделать контактные выводы, изготовить оптические покрытия, просветляющие поверхность для вывода излучения или отражающие его. Если это белый светодиод, то нужно равномерно нанести люминофор. Надо обеспечить теплоотвод от кристалла и корпуса, сделать пластиковый купол, фокусирующий излучение в нужный телесный угол. Около половины стоимости светодиода определяется этими этапами высокой технологии.

Необходимость повышения мощности для увеличения светового потока привела к тому, что традиционная форма корпусного светодиода перестала удовлетворять производителей из-за недостаточного теплоотвода. Надо было максимально приблизить чип к теплопроводящей поверхности. В связи с этим на смену традиционной технологии и несколько более совершенной SMD-технологии (surface montage details — поверхностный монтаж деталей) приходит наиболее передовая технология СОВ (chip on board). Светодиод, изготовленный по технологии СОВ, схематически изображен на рисунке.

Светодиоды, выполненные по SMD- и СОВ-технологии, монтируются (приклеиваются) непосредственно на общую подложку, которая может исполнять роль радиатора — в этом случае она делается из металла. Так создаются светодиодные модули, которые могут иметь линейную, прямоугольную или круглую форму, быть жесткими или гибкими, короче, призваны удовлетворить любую прихоть дизайнера. Появляются и светодиодные лампы с таким же цоколем, как у низковольтных галогенных, призванные им на замену. А для мощных светильников и прожекторов изготавливаются светодиодные сборки на круглом массивном радиаторе.

Раньше в светодиодных сборках было очень много светодиодов. Сейчас, по мере увеличения мощности, светодиодов становится меньше, зато оптическая система, направляющая световой поток в нужный телесный угол, играет все большую роль.

23. Кто в мире сегодня производит светодиоды?

Чтобы делать качественные светодиоды в нужном количестве, понадобилось слияние двух отраслей — электронной и светотехнической. Все западные гиганты, производящие светодиоды для светотехники по полному циклу, начиная с производства чипов и заканчивая различными светодиодными модулями и сборками, а также светильниками на их основе, идут по этому пути. General Electric заключила союз с производителем полупроводниковых приборов Emcore, создав компанию GEL Core. Philips Lighting совместно с Agilent, дочерней компанией Hewlett-Packard, создали предприятие LumiLeds. Osram объединяет усилия с полупроводниковыми предприятиями своей материнской компании Siemens. Как заметил Макаранд Чипалкатти, менеджер по маркетингу из подразделения Opto Semiconductors компании Osram Sylvania, специализирующемуся на устройствах LED, производители светотехники сами уничтожают свой бизнес. Но если сегодня не «наступить на горло собственной песне», то завтра придут другие и сделают это куда более жестко.

Впрочем, существуют компании, специализирующиеся только на производстве чипов. Это предприятия радиоэлектронной промышленности, и они не занимаются светотехникой. К их числу относится Nichia Corporation.

24. Каковы основные производители светодиодных модулей и сборок и представленные ими модельные ряды?

Чипы и отдельные светодиоды производят компании Nichia Corporation, Сгее, LumiLeds Lighting, Opto Technology, Osram Opto Semiconductors, GEL Core. Массовое производство структур и чипов для светодиодов ведут тайваньские фирмы Lite-On, Taiwan Oasis и др.

В России светодиоды производят компании Корвет Лайт, Светлана Оптоэлектроника, Оптэл, Оптоника. По конструкции и технологическому исполнению наши светодиоды не уступают зарубежным, специалисты перечисленных компаний имеют соответствующие патенты. В Москве и Санкт-Петербурге есть возможность выращивать собственные чипы — например, эпитаксиальная установка имеется в Санкт-Петербургском физтехе, — но для промышленного производства необходимо крупное финансирование, и пока наши компании используют зарубежные чипы.

25. Где сегодня целесообразно применять светодиоды?

Светодиоды находят применение практически во всех областях светотехники, за исключением освещения производственных площадей, да и там могут использоваться в аварийном освещении. Светодиоды оказываются незаменимы в дизайнерском освещении благодаря их чистому цвету, а также в светодинамических системах. Выгодно же их применять там, где дорого обходится частое обслуживание, где необходимо жестко экономить электроэнергию, и где высоки требования по электробезопасности.

26. Возможности и применение

Изобретение первых светодиодов — полупроводниковых диодов в эпоксидной оболочке, выделяющих монохроматический свет при подключении к электротоку — относится к 1960-м годам. Однако до 1980-х низкая яркость, отсутствие светодиодов синего и белого цветов, а также высокие затраты на их производство ограничивали их массовое применение в качестве источников света. Поэтому светодиоды в основном использовали в наружных электронных табло, ими оборудовали системы регулирования дорожного движения, применяли в оптоволоконных системах передачи данных и медицинском оборудовании.

Появление сверх ярких, а также синих (в середине 1990-х годов) и белых диодов (в начале XXI века) и постоянное снижение их рыночной стоимости привлекли внимание многих производителей к данным источникам света. Светодиоды стали использовать в качестве индикаторов режимов работы электронных устройств, в подсветке жидкокристаллических экранов различных приборов, в том числе — мобильных телефонов и пр. Впоследствии применение светодиодов основных цветов (красного, синего и зеленого) позволило получать цвета вывесок фактически любых оттенков, а также конструировать из них дисплеи с выводом полноцветной графики и анимации.

Светодиоды, за счет их малой потребности в электроэнергии, — оптимальный выбор декоративного освещения в местах, где существуют проблемы с энергетикой.

Срок службы светодиодов, превышающий в 6-8 раз долговечность люминесцентных ламп, относительная простота в работе с ними на этапе сборки изделий, отсутствие необходимости в регулярном обслуживании и их антивандальные качества делают эти источники света конкурентоспособными с более традиционными газоразрядными, люминесцентными лампами и лампами накаливания. Одним из немногих и существенных аспектов, за счет которого неон удерживает свои позиции в сегменте подсветки вывесок, является пока еще более высокая стоимость светодиодов.

27. Преимущества

Экономично. ..

Одним из достоинств светодиодов является их долговечность. Данные источники света обладают ресурсом использования 100 000 часов, а ведь это 10-12 лет непрерывной работы. Для сравнения — максимальный срок работы неоновых и люминесцентных ламп составляет 10 тыс. часов.

За это же время в световом модуле, использующем люминесцентные лампы, их нужно будет сменить 8-10 раз, а лампы накаливания придется заново «вкручивать» от 30 до 40 раз. Использование светодиодных модулей позволяет снизить затраты на электроэнергию до 87%!

Удобно…

Светодиодный модуль — многокомпонентная структура с неприхотливой схемой подключения. В цепочке, скажем, из полусотни светодиодов один-два неисправных не только не выводят рекламный фрагмент из строя, но даже не влияют на суммарное световое излучение. Гигантский ресурс работы светодиодов практически решает проблемы, связанные с необходимостью их замены. Кроме того, светоизлучающие диоды способны надежно функционировать в самом широком диапазоне рабочих температур.

Надежно…

Есть надежность совершенно особого рода — та, от которой порою зависят человеческие жизни. Применение светодиодов в устройствах отображения информации (дорожные знаки, светофоры, информационные табло и т.д.) ведет к значительному увеличению расстояния их восприятия человеческим глазом. Неслучайно во многих крупных городах развитых стран уже нет обычных светофоров, а светодиодные схемы используются в воздушных и надводных навигационных системах.

Другим аспектом, благодаря которому светодиодам некоторыми заказчиками отдается предпочтение, являются их прочность и антивандальные качества. В отличие от стеклянных трубок данные источники света изготовлены из пластика. За счет этого их нелегко вывести из строя посредством механических повреждений. Характерное напряжение, необходимое для работы одного светодиода, — 3-4 вольта. Поэтому в условиях, когда требуется соблюдение повышенных мер безопасности или нет возможности использовать высокие напряжения, светодиоды являются оптимальным выбором. Рабочее напряжение светодиодных модулей, как упоминалось ранее, составляет 10-12 В. Очевидно, что при низком напряжении не требуется применять провода большого сечения с сильной изоляцией. Это также облегчает подключение светодиодов к электросети. У газоразрядных трубок, в отличие от светодиодов, есть порог срабатывания: чтобы источник света загорелся, в начале необходимо подать на разряд необходимое напряжение. Светодиоды же начинают излучать свет сразу при подключении к электросети, и их яркость легко регулировать наращиванием или снижением напряжения практически сразу после включения. Одним из важных преимуществ светодиодов является устойчивость к воздействию низких температур. Известно, что на морозе внутри газоразрядных источников света происходит вымерзание ртути, и это приводит к снижению яркости свечения. При отрицательных температурах также возникают проблемы с включением неона. Светодиоды лишены этих минусов.

Красиво…

Если бы LED-технологии не изобрели светотехники, их бы создали дизайнеры. Светодиоды, в отличие от ламп с неоном, имеют практически неограниченные возможности для «игры» со спектрами, цепочки которых можно выстроить таким образом, чтобы световые акценты точно работали на образ. Плавные, почти незаметные для глаза световые переходы от пика к пику в плане выразительности, конечно, уступают живописи, но оставляют далеко позади другие источники света. Изощренная цветодинамика, характерная для светодиодных модулей, способна удовлетворить требования самого требовательного дизайнера. Интересно, что игра со спектрами имеет и экологическое значение. Ведь кривые чувствительности, скажем, растений и человеческого глаза не совпадают: те спектры, которые комфортны для нашего глаза, часто дискомфортны для растений, и наоборот. Зональное использование различных светодиодных «цепочек» в тех интерьерах, где одновременно пребывают и растения, и человек, снимают эту проблему.

Представительно…

Светодиодные модули необычайно компактны. Различные сувениры, миниатюрные стенды и компактные табло, украшенные светодиодной символикой компании, смотрятся на удивление выразительно и необычно. Доля рынка светотехнических изделий, занимаемая светодиодами, составляет ничтожную долю. В развитых странах, особенно в крупных городах и столицах, она медленно, но верно возрастает. Своеобразным символом этой нежной и неизбежной революции стало гигантское 500-метровое полотно из светодиодов, непрерывно протянувшееся над главной улицей Лас-Вегаса.

Подробное устройство и принцип работы светодиода

С момента открытия красного светодиода (1962 г.) развитие твердотельных источников света не останавливалось ни на миг. Каждое десятилетие отмечалось научными достижениями и открывало для ученых новые горизонты. В 1993 году, когда японским ученым удалось получить синий свет, а затем и белый, развитие светодиодов перешло на новый уровень. Перед физиками всего мира стала новая задача, суть которой заключалась в использовании светодиодного освещения в качестве основного.

В наше время можно сделать первые выводы, свидетельствующие об успехах становления светодиодного освещения и продолжающейся модернизации светодиода. На прилавках магазинов появились светильники со светодиодами, изготовленными по технологии COB, COG, SMD, filament.

Как устроен каждый из перечисленных видов, и какие физические процессы вынуждают полупроводниковый кристалл светиться?

Что такое светодиод?

Перед разбором устройства и принципа работы, кратко рассмотрим, что светодиод из себя представляет.

Светодиод – это полупроводниковый компонент с электронно-дырочным переходом, создающий оптическое излучение при пропускании электрического тока в прямом направлении.

В отличие от нити накала и люминесцентных источников света, испускаемый свет светодиодом лежит в небольшом диапазоне спектра. То есть кристалл светоизлучающего диода испускает конкретный цвет (в случае со светодиодами видимого спектра). Для получения определенного спектра излучения в светодиодах используют специальный химический состав полупроводников и люминофора.

Устройство, конструкция и технологические отличия

Существует много признаков, по которым можно классифицировать светодиоды на группы. Одним из них является технологическое отличие и небольшое различие в устройстве, которое вызвано особенностью электрических параметров и будущей сферой применения светодиода.

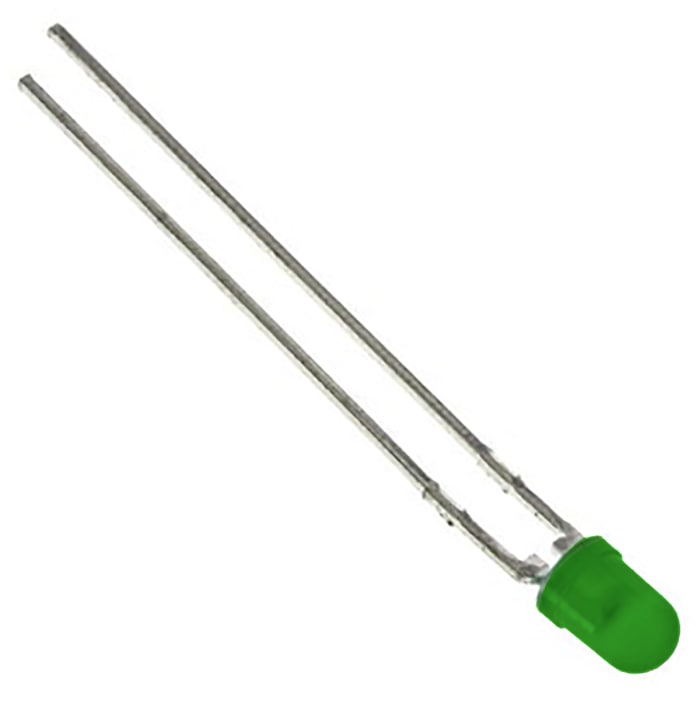

DIP

Цилиндрический корпус из эпоксидной смолы с двумя выводами стал первым конструктивом для светоизлучающего кристалла. Закругленный цветной или прозрачный цилиндр служит линзой, формируя направленный пучок света. Выводы вставляются в отверстия печатной платы (DIP) и с помощью пайки обеспечивают электрический контакт.

Излучающий кристалл располагается на катоде, который имеет форму флажка, и соединяется с анодом тончайшим проводом. Существуют модели с двумя и тремя кристаллами разного цвета в одном корпусе с количеством выводов от двух до четырёх. Кроме этого, внутри корпуса может быть встроен микрочип, управляющий очередностью свечения кристаллов либо задающий чистоту его мигания.

Светодиоды в DIP корпусе относятся к слаботочным, используется в подсветке, системах индикации и гирляндах.

В попытках нарастить световой поток, появился аналог с усовершенствованным устройством в DIP корпусе с четырьмя выводами, известный как «пиранья». Однако увеличенная светоотдача нивелировалась размерами светодиода и сильным нагревом кристалла, что ограничило область применения «пираньи». А с появлением SMD технологии их производство практически прекратилось.

SMD

Полупроводниковые приборы с креплением на поверхность печатной платы коренным образом отличаются от предшественников. Их появление расширило возможности конструирования систем освещения, позволило снизить габариты светильника и полностью автоматизировать монтаж. Сегодня SMD-светодиод – это самый востребованный компонент, используемый для построения источников света любых форматов.

Основа корпуса, на которую крепится кристалл, является хорошим проводником тепла, что в разы улучшило отвод тепла от светоизлучающего кристалла. В устройстве белых светодиодов между полупроводником и линзой присутствует слой люминофора для задания нужной цветовой температуры и нейтрализации ультрафиолета. В SMD-компонентах с широким углом излучения линза отсутствует, а сам светодиод имеет форму параллелепипеда.

COB

Chip-On-Board – одно из новейших практических достижений, которое в ближайшем будущем займет лидерство по производству белых светодиодов в искусственном освещении. Отличительная черта устройства светодиодов по технологии COB заключается в следующем: на алюминиевую основу (подложку) через диэлектрический клей крепят десятки кристаллов без корпуса и подложки, а затем полученную матрицу покрывают общим слоем люминофора. В результате получается источник света с равномерным распределением светового потока, исключающий появление теней.

Разновидностью COB является Chip-On-Glass (COG), которая подразумевает размещение множества мелких кристаллов на поверхности из стекла. В частности, широко известны филаментные лампы на 220 В, в которых излучающим элементом служит стеклянный стержень со светодиодами, покрытыми люминофором.

Принцип работы светодиода

Несмотря на рассмотренные технологические особенности, работа всех светодиодов базируется на общем принципе действия излучающего элемента. Преобразование электрического тока в световой поток происходит в кристалле, который состоит из полупроводников с разным типом проводимости. Материал с n­-проводимостью получают путем его легирования электронами, а материал с p-проводимостью – дырками. Таким образом, в сопредельных слоях создаются дополнительные носители заряда противоположной направленности.

В момент подачи прямого напряжения начинается движение электронов и дырок к p-n-переходу. Заряженные частицы преодолевают барьер и начинают рекомбинировать, в результате чего протекает электрический ток. Процесс рекомбинации дырки и электрона в зоне p-n-перехода сопровождается выделением энергии в виде фотона.

Вообще, данное физическое явление применимо ко всем полупроводниковым диодам. Но в большинстве случаев длина волны фотона находится за пределами видимого спектра излучения. Чтобы заставить элементарную частицу двигаться в диапазоне 400-700 нм ученым пришлось провести немало экспериментов с подбором подходящих химических элементов. В результате появились новые соединения: арсенид галлия, фосфид галлия и более сложные их формы, каждая из которых характеризуется своей длиной волны, а значит, и цветом излучения.

Кроме полезного света, испускаемого светодиодом, на p-n-переходе выделяется некоторое количество теплоты, которая снижает эффективность полупроводникового прибора. Поэтому в конструкции мощных светодиодов должна быть продумана возможность реализации эффективного отвода тепла.

Как работают светодиоды и их виды, полярность и расчет резистора

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.

Устройство светодиода

Светодиоды — полупроводниковые приборы с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.



Светодиод состоит из нескольких частей:

• анод, по которому подается положительная полуволна на кристалл;
• катод, по которому подается отрицательная полуволна на кристалл;
• отражатель;
• кристалл полупроводника;
• рассеиватель.

Эти элементы есть в любом светодиоде, вне зависимости от его модели.

Светодиод является низковольтным прибором. Для индикаторных видов напряжение питания должно составлять 2-4 В при токе до 50 мА. Диоды для освещения потребляют такое же напряжение, но их ток выше – достигает 1 Ампер. В модуле суммарное напряжение диодов оказывается равным 12 или 24 В.

Подключать светодиод нужно с соблюдением полярности, иначе он выйдет из строя.

Цвета светодиодов

Светодиоды бывают разных цветов. Получить нужный оттенок можно несколькими способами.

Первый – покрытие линзы люминофором. Таким способом можно получить практически любой цвет, но чаще всего эта технология используется для создания белых светодиодов.

RGB технология. Оттенок получается за счет применения в одном кристалле трех светодиодов красного, зеленого и синего цветов. Меняется интенсивность каждого из них, и получается нужное свечение.

Применение примесей и различных полупроводников. Подбираются материалы с нужной шириной запрещенной зоны, и из них делается кристалл светодиода.

Принцип работы светодиодов

Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.

При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.

Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:

• ширина запрещенной зоны должна быть близка к энергии кванта света;

• полупроводниковый кристалл должен иметь минимум дефектов.

Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.

Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).

Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.

Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.

Виды светодиодов, классификация

По предназначению выделяют индикаторные и осветительные светодиоды. Первые используются для стилизации, декоративной подсветки – например, украшение зданий, рекламные баннеры, гирлянды.  Осветительные приборы используются для создания яркого освещения в помещении.

По типу исполнения выделяют:

• Dip светодиоды. Они представляют собой кристаллы, заключенные в цилиндрическую линзу. Относятся к индикаторным светодиодам. Существуют монохромные и многоцветные устройства. Используются редко из-за своих недостатков: большой размер, малый угол свечения (до 120 градусов), падение яркости излучения при долгом функционировании на 70%, слабый поток света. Dip светодиоды



• Spider led. Такие светодиоды похожи на предыдущие, но имеют 4 выхода. В таких диодах оптимизирован теплоотвод, повышается надежность компонентов. Активно используются в автомобильной технике.

• Smd – светодиоды для поверхностного монтажа. Могут относиться как к индикаторным, так и к осветительным светодиодам. Smd



• Cob (Chip-On-Board) – кристалл установлен непосредственно на плате. К преимуществам такого решения относятся защита от окисления, малые габариты, эффективный отвод тепла и равномерное освещение по всей площади. Светодиоды такой марки являются самыми инновационными. Используются для освещения. На одной подложке может быть установлено более 9 светодиодов. Сверху светодиодная матрица покрывается люминофором. Активно используются в автомобильной индустрии для создания фар и поворотников, при разработке телевизоров и экранов компьютеров.   Cob
• Волоконные – разработка 2015 года. Могут использоваться в производстве одежды.  Волоконные
• Filament также является инновационным продуктом. Отличаются высокой энергоэффективностью. Используются для создания осветительных ламп. Важное преимущество – возможность осуществления монтажа напрямую на подложку из стекла. Благодаря такому нанесению есть возможность распространения света на 360 градусов. Конструкция состоит из сапфирового стекла с диаметром до 1,5 мм и специально выращенных кристаллов, которые соединены последовательно. Число кристаллов обычно ограничивается 28 штуками. Светодиоды помещаются в колбу, которая покрыта люминофором. Иногда филаментные светодиоды могут относить к классу COB изделий. Filament



• Oled. Органические тонкопленочные светодиоды. Используются для построения органических дисплеев.  Состоят из анода, подложки из фольги или стекла, катода, полимерной прослойки, токопроводящего слоя из органических материалов. К преимуществам относятся малые габариты, равномерное освещение по всей площади, широкий угол свечения, низкая стоимость, длительный срок службы, низкое потребление электроэнергии.  Oled

• В отдельную группу выделяются светодиоды, излучающие в ультрафиолетовом и инфракрасном диапазонах. Они могут быть с выводами, так и в виде smd исполнения. Используются в пультах дистанционного управления, бактерицидных и кварцевых лампах, стерилизаторах для аквариумов.

Светодиоды могут быть:

• мигающими – используются для привлечения внимания;
• многоцветными мигающими;
• трехцветными – в одном корпусе есть несколько несвязанных между собой кристаллов, которые работают как по отдельности, так и все вместе;
• RGB;
• монохромными.

Светодиоды классифицируются по цветовой гамме. Для максимально точной идентификации цвета в документации прибора указывается его длина волны излучения.

Белые светодиоды классифицируются по цветовой температуре. Они бывают теплых оттенков (2700 К), нейтральных (4200 К) и холодных (6000 К).

По мощности выделяют светодиоды, потребляющие единицы мВт до десятков Вт. Напрямую от мощности зависит сила света.

Полярность светодиодов

Полярность светодиодов

При неправильном включении светодиод может сломаться. Поэтому важно уметь определять полярность источника света.  Полярность – это способность пропускать электрический ток в одном направлении.

Полярность моно определить несколькими способами:

• Визуально. Это самый простой способ. Для нахождения плюса и минуса у цилиндрического диода со стеклянной колбой нужно посмотреть внутрь. Площадь катода будет больше, чем площадь анода. Если посмотреть внутрь не получится, полярность определяется по контактам – длинная ножка соответствует положительному электроду. Светодиоды типа  SMD имеют метки, указывающие на полярность. Они называются скосом или ключом, который направлен на отрицательный электрод. На маленькие smd наносятся пиктограммы в виде треугольника, буквы Т или П. Угол или выступ указывают на направление тока – значит, этот вывод является минусом. Также некоторые светодиоды могут иметь метку, которая указывает на полярность. Это может быть точка, кольцевая полоска.
• При помощи подключения питания. Путем подачи малого напряжения можно проверить полярность светодиода. Для этого нужен источник тока (батарейка, аккумулятор), к контактом которого прикладывается светодиод, и токоограничивающий резистор, через который происходит подключение. Напряжение нужно повышать, и светодиод должен загореться при правильном включении.

• При помощи тестеров. Мультиметр позволяет проверить полярность тремя способами. Первый – в положении проверка сопротивления. Когда красный щуп касается анода, а черный катода, на дисплее должно загореться число , отличное от 1. В ином случае на экране будет светиться цифра 1. Второй способ – в положении прозвонка. Когда красный щуп коснется анода, светодиод загорится. В ином случае он не отреагирует. Третий способ – путем установки светодиода в гнездо для транзистора. Если в отверстие С (коллектор) будет помещен катод – светодиод загорится.
• По технической документации. Каждый светодиод имеет свою маркировку, по которой можно найти информацию о компоненте. Там же будет указана полярность электродов.

Выбор способа определения полярности зависит от ситуации и наличия у пользователя нужного инструмента.

Расчет сопротивления для светодиода

Диод имеет малое внутреннее сопротивление. При подключении его напрямую к блоку питания, элемент перегорит. Чтобы этого не случилось, светодиод подключается к цепи через токоограничивающий резистор. Расчет производится по закону Ома: R=(U-Uled)/I, где R – сопротивление токоограничивающего резистора, U – питание источника; Uled – паспортное значение напряжения для светодиода, I – сила тока. По полученному значению и подбирается мощность резистора.

Важно правильно рассчитать напряжение. Оно зависит от схемы подключения элементов.

Можно не производить расчет сопротивления, если использовать в цепи мощный переменный или подстроечный резистор. Токоограничивающие резисторы существуют разного класса точности. Есть изделия на 10%, 5% и 1 % – это значит, что погрешность варьируется в указанном диапазоне.

Выбирая токоограничивающий резистор, нужно обратить внимание и на его мощность. почти всегда, если при малом рассеивании тепла устройство будет перегреваться и выйдет из строя. Это приведет к разрыву электрической цепи.

Когда нужно использовать токоограничивающий резистор:

• когда вопрос эффективности схемы не является основным – например, индикация;

• лабораторные исследования.

В остальных случаях лучше подключать светодиоды через стабилизатор – драйвер, что особенно это актуально в светодиодных лампах.

Онлайн – сервисы и калькуляторы для расчета резистора:

Устройство светодиода и принцип действия

Светодиод сокращённо (СД), светоизлучающий диод (СИД), light emitting diode сокращённо LED – это полупроводниковое устройство, которое способно создавать световое излучение различной интенсивности при подключении его в прямом направлении к электрическому току.

Светодиод: устройство.

Основа светодиода – полупроводниковый кристалл. Кристалл размещается на металлическое основание катод, который также является отражателем.

Кристалл соединяется тонкой проволокой с анодным выводом. Вся конструкция помещается в корпус колбу нужной формы, верхняя часть колбы состоит из рассеивающей или собирающей линзы. От формы линзы зависит угол рассеивания светового потока, чем более плоская линза, тем шире угол рассеивания и наоборот, чем выпуклей линза, тем уже световой поток.

Для изготовления кристалла светодиода могут, используются такие  полупроводниковые материалы как арсенид галлия, алюминия галлия арсенид, галлия фосфид, галлия арсенид-фосфид, кремний и пр.

В зависимости от материала, из которого сделан кристалл, светодиод может излучать заданный спектр свечения.

Все светодиоды можно поделить на два основных типа:

Индикаторные – маломощные светодиоды используются как индикаторы в различных приборах (см. рис. сверху).

Осветительные – более мощные светодиоды, используются в осветительных приборах.

Типы осветительных диодов:

• SMD.
• HP – высокой яркости.
• HP – высокой мощности.

Устройство осветительного светодиода.

Светодиод: принцип действия.

Принцип действия светодиода основан на так называемом p-n (электронно-дырочном) переходе.

Светодиод включает в себя полупроводниковый p-n переход, где материал — n обогащён отрицательными носителями заряда (приобретают дополнительные электроны), а материал – p положительными носителями заряда (приобретают «дырки» места, где отсутствуют электроны на орбитах атомов).

Когда в диоде возникает электрическое поле, электроны из материала — n и дырки из материала – p, устремляются к p – n переходу, где электроны инжектируются в – p материал.

При подаче отрицательного напряжения со стороны – n проходит ток в материал – p (прямое смещение).

При переходе из – n в – p избыточные электроны рекомбинируют с «дырками» при этом выделяется энергия из элементарных частиц фотонов и светодиод испускает свечение.

Обозначение светодиода в электрических схемах.

Светодиод может работать только при пропускании через него тока в прямом направлении (анод положительный потенциал относительно катода).

Недопустимо подключение светодиода обратной полярностью к источнику напряжения, светодиоды обычно имеют невысокое обратное пробивное напряжение, поэтому если в схеме возможно обратное напряжение светодиод нужно дополнительно защитить параллельно подключённым обычным диодом.

Подключать светодиод к источнику напряжения можно только через ограничитель тока, например через последовательно подключённый резистор.

Некоторые диоды могут иметь встроенную в корпус токоограничивающую цепь.

Для мощных светодиодов также применяются схемы, с широтно импульсной модуляцией которые могут поддерживать среднее значение тока на заданном уровне.

При пропускании через светодиод тока превышающего предельно допустимые параметры, светодиод мгновенно перегревается и выходит из строя.

Преимущества применения светодиодов в качестве источников света.

Высокая светоотдача до 146 люмен на ватт.

Современные светодиоды имеют широкий спектр свечения от 2700 К (теплый белый) до 6500 К (холодный белый).

Низкая инерционность, светодиод включается сразу на полную яркость.

Угол излучения от 15 до 180 градусов.

Механическая прочность и вибростойкость.

Светодиоды не чувствительны к низким температурам.

Продолжительный срок службы светодиодов, некоторые светодиоды могут работать до 100000 часов.

На продолжительность службы светодиодов не влияет количество циклов включения-выключения, в отличие от газоразрядных ламп и ламп накаливания.

Экологичность – в отличие от люминесцентных ламп для производства светодиодов не используются опасные материалы, такие как ртуть и фосфор.

Недостатки светодиодов.

При недостаточном отводе тепла у мощных светодиодов происходит деградация и падение яркости кристалла.

Светодиоды чувствительны к перепадам напряжения, повышенное напряжение приводит к перегреву светодиода и сокращает срок его службы.

Применение светодиодов.

Современные мощные светодиоды применяются в промышленном и бытовом освещении, светодиоды используются в качестве источников света в лампах, фонарях, светильниках, светодиодных лентах.

Светодиоды применяются в подсветке жидкокристаллических экранов телевизоров, мониторов, мобильных телефонов.

Маломощные светодиоды применяются в качестве индикаторов для бытовых и промышленных приборов, используются в панелях управления и пр.

Поделиться в соц. сетях

Устройство светодиодов и принцип работы

В прошлой статье я рассказал о том, каким образом и на какие виды и типы подразделяют светодиоды. Мы определились, что ни один из видов не похож друг на друга. Точнее — конструкция светодиодов не аналогична друг другу. А вот устройство светодиодов практически похожее.

Сегодня рассмотрим каким образом устроены большинство LEDs. За основу возьмем статью, о которой упоминалось выше.

[contents]

Но для начала нам стоит посмотреть на принцип работы светодиодов.

Принцип работы светодиодов

---

Чтобы не утруждать Вас научными терминами попробую все рассказать на пальцах. Все светодиоды имеют p-n-p переход. Электронно-дырочный переход. В процессе легирования материал n-типа насыщается положительными электронами, а в материале p-типа атомы насыщаются дырками. Дырки – места на внешних электронных орбитах атомов, где отсутствуют электроны.

После подачи на чип напряжения электроны и дырки в p и n материалах начинают занимать место в p-n переходе. Как только носители заряда подходят к p-n-переходу, электроны вводятся в материал р-типа.

Если к n-материалу приложить отрицательное напряжение, через диод пойдет электрический ток от материал n-типа к p-типу. Такой процесс называется прямым смещением.Поэтому материал из которого производят светодиод выбирают таким образом, чтобы испускаемые фотоны находились в видимой области спектра. Каждый материал испускает фотоны со своей длиной волны, отчего зависят цвета света.

Устройство светодиодов индикаторных

---

Первенцами в светодиодной промышленности можно назвать индикаторные светодиоды 3мм и т.п. типа. Устройство светодиодов индикаторных конструкционно  отличается от SMD, COB и filament диодов.

На графической картинке мы видим, что устройство 3 мм диодов не сложное. Линзу производят из эпоксидной смолы. Есть и другие материалы, но как точно они называются я сейчас не припомню. Я уже давно перестал следить за тем, как идет «жизнь» данных светодиодов. Они мне не интересны. Если кто-то желает дополнить мой материал, то милости прошу в комментарии.)

В корпус интегрированы анод и катод. Светодиодный кристалл помещают в рассеиватель. От анода к кристаллу припаивается проводник. Как правило выполнен он из золота. Более дешевые модели ( китайские ) оснащаются медными проводниками.

На этом вся сложность и заканчивается. Далее остается только не ошибиться с определением «плюса и минуса». В зависимости от конструкции линзы свет может рассеиваться до 90 градусов.

Устройство индикаторного светодиода – «Пиранья»

---

Маломощные светодиоды. За счет того, что конструкционно на них размещаются четыре пина, увеличивается механическая прочность. Большое распространение этот вид диодов получил в автомобилестроении. Устройство LEDs пиранья понятно из картинки. Как говорится — без комментариев. Ну и дополню еще, что у данного типа полупроводников отмечается более качественная теплопроводность.

Устройство светодиода на основе волокон

---

Интересная разработка, которая появилась в конце 2015 года. Разработка представлена корейскими учеными института науки передовых технологий ((Korea Advanced Institute of Science and Technology, KAIST).

Как заявляют ученые, в скором будущем технология получения волоконных светодиодов станет основой создания источников света на волокнах различны тканей. Сейчас мощность у них очень маленькая и составляет всего 0,3 Вт. Подождем, посмотрим, когда удасться перенести их в группу осветительных. Сейчас же посмотрим на устройство светодиодов из волокон.

Основой будущих диодов является волокно терефталата полиэтилена. погруженного в раствор PEDOT:PSS (poly(3,4-ethylenedioxythiophene) polystyrene sulfonate. Следующим этапом происходит сушка волокна при 130 градусах в течении получаса. На просушенную заготовку наносят OLED раствор poly-(p-phenylenevinylene) polymer organic LED (OLED) имеющий желтое свечение. Затем будущий диод снова отправляют в сушку и покрывают слоем фторида лития-алюминия (Lithium Fluoride/Aluminum (LiF/Al)).

Устройство осветительных мощных светодиодов

---

Устройство осветительных мощных диодов несколько отличается от тех, что мы рассматривали выше. Общая конструкция состоит из корпуса с кристаллом, подложку. Также на подложке монтируются выводные контакты. проводники кристаллов, теплоотвод и линзы.

По сравнению с индикаторными устройство осветительных имеет одно существенное различие. А именно, наличие теплоотвода. Индикаторные полупроводники маломощные, а следовательно практически не выделяют тепла. А если таковое и имеется. то легко рассеивается в линзе. Осветительные не могут похвастаться таким счастьем. Их припаивают к алюминиевой подложке для более быстрого распространения тепла. Ну и для тех, кто еще не понял — теплоотвод необходим для большинства светодиодов.

Некоторые различия также можно наблюдать и в устройствах SMD и COB чипах. Первые имеют как правило один кристалл ( есть исключения. в частности SMD 3528 ). COBовские имеют большее количество кристаллов и заливаются единым слоем люминофора.

Устройство светодиодов filament — филаментных

---

Первое упоминание о филаментных светодиодах датируется 2008 годом. Однако, настоящее признание пришло к ним только в 2014-2015 году, когда на их основе стали выпускать лампы.

Сами по себе led filament — ни что иное, как отрезок из сапфира или стекла диаметром до 1.5 мм и длиной 3 см. Разные источники относят филаменты или  к COB или COG ( chip on glass ). Это зависит от того, на какой подложке будет расти светодиод. Для удешевления процесса большинство маленьких производителей используют стеклянную подложку. Дешевизна — не единственное преимущество филаментов. Расположенные на нем диоды способны распространять свет на 360 градусов. Чего мы не сможем добиться. если будем применять обычные СМД или СОБ полупроводники. Стекло по сравнению с сапфиром плохо передает тепло, плюс к этому очень хрупкое. Поэтому, если заказывать лампы на основе филаментов, то необходимо просить продавцов о тщательной упаковке.

Устройство светодиодов filamen led основано на размещении 28 кристаллов на один отрезок последовательно. Для получения более теплого свечения в линейку добавляют красные диоды. Число кристаллов от этого не меняется. Их всегда будет только 28. Вся полученная конструкция заливается люминофором. Каждый отрезок потребляет от 0,8 до 1,3 Вт.

Далее полученные отрезки формируют в единое целое и «замуровывают» в колбу. Вот… На основании этой статьи родилась мысль написать статью о производстве именно филаментных ламп…

Филаментными диодами мы завершаем сегодняшнюю статью об устройстве светодиодов. В принципе, все идентично. За исключением лишь некоторых моментов. Так как мир не стоит на месте, то скорее всего будут появляться новые виды светодиодов. Возможно будет другое устройство. И если доживу, то обязательно буду дополнять этот материал. Если что-то пропустил, то прошу указать на это. Принимается только конструктивная критика).

Вывод об устройстве светодиодов

---

Решил не много дополнить материал. Времени особо нету сейчас переделывать статью, поэтому даю ссылку на свою другую работу, в которой рассказано устройство светодиода MCOB. На сегодняшний момент это самый продвинутый вид светодиодов. Как только соберусь с силами и «подточу» материал об MCOB, чтобы воткнуть его в эту статью,так сразу и опубликую. А пока — простите и сильно не пинайте.

Светодиоды. Виды и устройство. Работа и применение. Особенности

Светодиоды для человечества стали одним из наиболее распространенных источников света для промышленных и бытовых нужд. Этот полупроводниковый прибор имеет один электрический переход, он преобразует электроэнергию в энергию видимого светового излучения. Явление открыто Генри Джозефом Раундом в 1907 году. Первые эксперименты были поставлены советским физиком-экспериментатором О.В. Лосевым, которому в 1929 году удалось получить рабочий прототип современного светодиода.

Первые современные светодиоды (СД, СИД, LED) были созданы в начале шестидесятых годов. У них было слабое красное свечение, их применяли в качестве индикаторов включения в самых разных приборах. В 90-х появились синие, желтые, зеленые и белые светодиоды. Их стали выпускать в промышленных масштабах многие компании. Сегодня LED-диоды применяются повсеместно: в светофорах, лампочках, автомобилях и т.д.

Устройство

Светодиод представляет полупроводниковый прибор с электронно-дырочным переходом, который создает оптическое излучение при прохождении через него тока в прямом направлении.

Стандартный индикаторный светодиод выполнен из следующих частей:



1 — Эпоксидная линза
2 — Проволочный контакт
3 — Отражатель
4 — Полупроводник (Определяет цвет свечения)
5 и 6 — Электроды
7 — Плоский срез

В основании светодиода закрепляются катод и анод. Все устройство сверху герметично закрыто линзой. На катоде установлен кристалл. На контактах имеются проводники, которые подсоединены к кристаллу p-n-переходом (проволока соединения для объединения двух проводников с различными типами проводимости). Для создания стабильной работы светодиода применяется теплоотвод, который необходим для осветительных приборов. В индикаторных приборах тепло не имеет решающего значения.

DIP-диоды имеют выводы, которые монтируются в отверстия печатной платы, они при помощи пайки подсоединяются на электрический контакт. Имеются модели с несколькими кристаллами различного цвета в одном корпусе.

SMD-светодиоды сегодня являются наиболее востребованными источниками света любых форматов.

• Основа корпуса, куда крепится кристалл, является отличным проводником тепла. Благодаря этому в разы улучшился отвод тепла от кристалла.
• В структуре белых светодиодов между линзой и полупроводником имеется слой люминофора, который нейтрализует ультрафиолет и задает необходимую цветовую температуру.
• В SMD-компонентах, имеющих широкий угол излучения, линза отсутствует. При этом сам светодиод выделяется формой параллелепипеда.

Chip-On-Board (COB) представляют новейшее практическое достижение, которое должно занять в искусственном освещении лидерство в создании белых светодиодов.



Устройство светодиодов по технологии COB предполагает следующее:

• На алюминиевую основу посредством диэлектрического клея крепят десятки кристаллов без подложки и корпуса.
• Полученная матрица покрывается общим слоем люминофора. В итоге получается источник света, который имеет равномерное распределение светового потока без возможности появления теней.

Разновидностью Chip-On-Board является Chip-On-Glass (COG) технология, предусматривающая размещение на поверхности из стекла множества мелких кристаллов. К примеру, это филаментные лампы, где излучающим элементом является стеклянный стержень со светодиодами, которые покрыты люминофором.

Принцип действия

Несмотря на технологические особенности и разновидности, работа всех светодиодов основывается на общем принципе функционирования излучающего элемента:

• Преобразование электроэнергии в световой поток осуществляется в кристалле, который выполнен из полупроводников с самым разным типом проводимости.
• Материал с n­-проводимостью обеспечивают путем легирования его электронами, а материал с p-проводимостью при помощи дырок. В результате в сопредельных слоях появляются дополнительные носители заряда разной направленности.
• При подаче прямого напряжения стартует движение электронов, а также дырок к p-n-переходу.
• Заряженные частицы проходят барьер и начинают рекомбинировать, вследствие этого протекает электрический ток.
• Процесс рекомбинации электрона и дырки в зоне p-n-перехода идет выделением энергии в качестве фотона.

В целом, указанное физическое явление свойственно всем полупроводниковым диодам. Однако длина волны фотона в большинстве случаев располагается за пределами видимого спектра излучения. Чтобы элементарная частица двигалась в диапазоне 400-700 нм, ученые проводили множество опытов и экспериментов с разными химическими элементами. В итоге появились новые соединения: фосфид галлия, арсенид галлия и более сложные формы. У каждой из них своя длина волны, то есть свой цвет излучения.
К тому же, кроме полезного света, который испускает светодиод, на p-n-переходе образуется некоторое количество теплоты, которое уменьшает эффективность полупроводникового прибора. Именно поэтому в конструкции мощных светодиодов предусматривается эффективный отвод тепла.

Разновидности

На текущий момент LED-диоды могут быть следующих видов:

• Осветительные, то есть с большой мощностью. Их уровень освещенности равен вольфрамовым и люминесцентным источникам света.
• Индикаторные – с небольшой мощностью, их применяют для подсветки в приборах.

Индикаторные LED-диоды по типу соединения делятся на:

• Двойные GaP (галлий, фосфор) – имеют зеленый и оранжевый свет в структуре видимого спектра.
• Тройные AIGaAs (алюминий, мышьяк, галлий) – имеют желтый и оранжевый свет в структуре видимого спектра.
• Тройные GaAsP (мышьяк, галлий, фосфор) – имеют красный и желто-зеленый свет в структуре видимого спектра.

По типу корпуса светодиодные элементы могут быть:

• DIP — устаревшая модель низкой мощности, их применяют для подсветки световых табло и игрушек.
• «пиранья» или Superflux – аналоги DIP, но с четырьмя контактами. Они применяются для подсветки в автомобилях, меньше нагреваются и лучше крепятся.
• SMD – самый распространенный тип, применяются во множестве источников света.

• COB – это усовершенствованные светодиоды SMD.

Применение

Область применений светодиодов условно можно разделить на две широкие категории:

1. Освещение.
2. С использованием прямого света.

Светодиод в освещении применяется для освещения объекта, пространства или поверхности, вместо того, чтобы быть непосредственно видимым. Это интерьерная подсветка, фонарики, освещение фасадов зданий, освещение в автомобилях, подсветка клавиш мобильных телефонов и дисплеев и так далее. Широкое применение LED-диоды находят в коммуникаторах и сотовых телефонах.

Прямой светодиодный свет применяется для передачи информации, к примеру, в полноцветных видео дисплеях, в которых LED-диоды формируют пиксели дисплея, а также в алфавитно-цифровых табло. Прямой свет также применяется сигнальных устройствах. К примеру, это индикаторы поворота и стоп-сигналы автомобилей, светофоры и знаки.

Будущее светодиодов

Ученые создают светодиоды нового поколения, к примеру, на основе нано-кристаллических тонких пленок из перовскита. Они дешевые, эффективные и долговечные. Исследователи надеются, что такие LED-диоды будут применяться вместо обычных экранов ноутбуков и смартфонов, в том числе в бытовом и уличном освещении.

Создаются и волоконные LED-диоды, которые предназначены для создания носимых дисплеев. Ученые считают, что создаваемый метод производства волоконных светодиодов позволит наладить массовый выпуск и сделать интеграцию носимой электроники в одежду и текстиль совершенно недорогой.

Типичные характеристики

Светодиоды характеризуются следующими параметрами:

• Цветовая характеристика.
• Длина волны.
• Сила тока.
• Напряжение (тип применяемого напряжения).
• Яркость (интенсивность светового потока).

Светодиодная яркость пропорциональна протекающему через него току, то есть чем напряжение будет выше, тем будет больше яркость. Единицей силы света служит люмен на стерадиан, она также измеряется в милликанделах. Бывают яркие (20-50 мкд.), а также сверх яркие (20000 мкд. и более) LED-диоды белого свечения.

Величина падения напряжения – характеристика допустимых значений прямого и обратного включений. Если подача напряжений выше этих значений, то наблюдается электрический пробой.

Сила тока определяет яркость свечения. Сила тока осветительных элементов обычно равняется 20 мА, для индикаторных светодиодов она составляет 20-40 мА.

Цвет излучения светодиода зависит от активных веществ, внесенных в полупроводниковый материал.

Длина волны света определяется разностью энергий при переходе электронов на этапе рекомбинации. Она определяется легирующими примесями и исходным полупроводниковым материалом.

Достоинства и недостатки

Среди достоинств светодиодов можно отметить:

• Малое потребление электроэнергии.
• Долгий срок службы, измеряемый 30-100 тысячами часов.
• Высокая светоотдача. Светодиоды дают 10-250250 люменов светового потока на ватт мощности.
• Нет ядовитых паров ртути.
• Широкое применение.

Недостатки:

• Низкие характеристики у некачественных светодиодов, созданных неизвестными производителями.
• Сравнительно высокая цена качественных светодиодов.
• Необходимость качественных источников питания.

Похожие темы:

устройство, принцип работы, обзор конструкций

Наверняка в наше время нет таких людей, которые ни разу не сталкивались со светодиодами. Ведь сейчас они повсюду – их используют и для простых фонариков, и для ламп домашнего освещения, и для фонарных столбов на улицах, и для автомобилей, и даже для чайников с подсветкой. И это не удивительно, ведь на данный момент более экологичного и энергосберегающего, да к тому же еще и столь компактного вида осветительных приборов не существует.

Конечно, почти каждый видел свечение работающего LED-компонента и знает, что такое светодиод, но очень многие даже представления не имеют, как устроен этот элемент освещения. А ведь такие знания могут пригодиться, и потому имеет смысл попытаться разъяснить устройство светодиода и принцип его работы, рассказать о существующих в наше время видах и модификациях.

Вообще начало этим компактным световым элементам было положено в середине прошлого столетия и применялись они лишь для индикации подсветки в различных приборах, т. к. свет их был не очень ярким, можно сказать, даже тусклым. Однако все изменилось в конце ХХ века с появлением синего светового диода, а уже после появились яркие элементы подобного типа зеленого, желтого и белого цвета.

Светодиод представляет собой миниатюрный световой прибор в корпусе из литого пластика различных цветов с двумя и более контактами на основе кристалла. На сегодняшний день это довольно распространенный вид освещения.

Кто-то может сказать, что в эти дебри не стоит и лезть, что это все очень сложно, но на самом деле светодиоды просты, как все гениальное, и понять, как работает светодиод, не составит труда. Итак, приступим.

Классификация светодиодов

Две различные конструкции светодиодов

Классифицируют светодиоды по многим характеристикам, но основной из них является небольшая технологическая разница в устройстве, которая вызвана различием по электрическим параметрам, равно как и областью использования осветительного прибора на кристаллах. А из чего состоит светодиод, можно увидеть на картинке выше.

Различают несколько конструкций светодиодов в зависимости от того, как он устроен.

DIP

Имеет корпус в виде цилиндра на два контакта. Это первый из изобретенных светодиодов. Сама его оболочка из эпоксидной смолы, закругленная сверху, работает как линза, направляя световой поток в нужном направлении. Выводные контакты утапливаются ножками в специальные отверстия печатной платы и припаиваются. Сам излучатель располагается на катоде, имеющем форму флажка и присоединенном к аноду тонким проводком.

Различные модификации могут иметь и два, и три кристалла различных цветов, объединенных одним корпусом с двумя-четырьмя выводами. К тому же некоторые могут быть оборудованы и встроенным микроконтроллером, который управляет режимами включения или задает время мерцания кристаллов.

Подобные DIP-элементы являются слаботочными. Используют их в основном, как индикаторы или в качестве световых элементов гирлянд.

DIP-светодиод

Конечно, как и любой прибор, его пытались усовершенствовать с целью наращивания светового потока, в результате чего был произведен более высокотехнологичный светодиод в том же корпусе на четыре вывода. Такая конструкция светодиода была названа «пиранья».

Но увеличившийся световой поток привел, естественно, и к увеличению элемента, и к нагреву кристаллов, в результате этого «пиранья» не получила широкого применения. Ну а при появлении на рынке радиоэлектроники SMD-компонентов, имеющих другое строение, смысл в производстве подобных светодиодов и вовсе пропал.

SMD

Данный компонент на кристаллах отличен от предыдущего в первую очередь тем, что его монтаж производится непосредственно на поверхность печатной платы. По сути, его изобретение произвело прорыв в данной области. И если при монтаже DIP-светодиодов можно был крепить элементы лишь только по одной стороне платы, т. к. токопроводящие дорожки находились на другой, то с приходом SMD-компонентов появилась возможность монтировать двухсторонние печатные платы.

Это, вкупе с более мелкими габаритами элементов, позволило значительно снизить размеры приборов на их основе и полностью автоматизировать процесс сборки печатных плат.

На сегодняшний день подобные светодиоды являются самыми востребованными и используются для изготовления различных световых приборов. Основание корпуса SMD-светодиода, сверху которого закреплен кристалл, служит ему также и радиатором. К тому же слой люминофора между линзой и полупроводником (от чего зависит цвет светодиода) может иметь различный состав и позволяет нейтрализовать излучение ультрафиолета.

SMD-светодиод

Есть и такие SMD-светодиоды, у которых нет линзы. Такой элемент выпускается в форме прямоугольника или квадрата и имеет более широкий угол излучения.

СОВ (Chip-On-Board)

Расшифровка названия данного компонента в переводе с английского звучит как «чип на доске». Новейшая разработка, которая, скорее всего, очень скоро станет лидером среди светодиодов в создании искусственного освещения.

Отличаются подобные компоненты тем, что на алюминиевом основании (подложке) посредством диэлектрического клея закрепляется не один, а множество кристаллов, не имеющих корпусов, а после готовая матрица покрывается полностью люминофором.

В итоге получившийся таким образом светодиод равномерно распределяет световой поток, исключающий тенеобразование.

Существует и еще одна разновидность светодиодов СОВ – это компоненты, созданные по технологии COG (Chip-On-Glass, что означает «чип на стекле»). Кристаллы здесь размещены не на алюминиевой подложке, а на стеклянной. Как раз на основе светодиодов, созданных по такой технологии, появилась возможность производства довольно известных филаментных ламп, которые работают от сети с напряжением 220 вольт. Излучателем в них служит стержень из стекла с кристаллами, на которые нанесен слой люминофора.

СОВ-светодиод

Принцип действия светодиода

Независимо от описанных технических классификаций принцип работы всех без исключения светодиодов основан на излучающем элементе. Кристалл, который является по своей сути полупроводником, имеющим различные типы проводимости, преобразует электрический ток в свечение. N-проводимый материал получается при помощи легирования электронами, ну а p-проводимый – дырами. В итоге происходит создание новых носителей заряда с противоположной направленностью.

В результате, когда подается прямое напряжение, электроны, как и дыры, начинают движение в сторону p-n-перехода. При преодолении барьера заряженными частицами начинается их рекомбинация. В итоге это и создает возможность прохождения электрического тока. Ну а в процессе рекомбинирования электроны и дыры уже выделяют фотоны.

Применение подобного физического явления относится ко всем элементам, подпадающим под определение полупроводникового диода. Проблема в том, что пределы видимого спектра излучения расположены ближе длины фотонов. По этой причине учеными была проведена огромная работа над тем, чтобы упорядочить движение частиц, заставив их двигаться в промежутке от 400 до 700 нм.

Но зато после всех проведенных экспериментов появилось несколько новых соединений вроде арсенида галлия и фосфида галлия, ну и, конечно, их более сложных форм, которые имеют различную длину волн, т. е. цвет излучения.

Принцип излучения света полупроводником

Конечно же, при подобной работе по выделению света должно образовываться и тепло, хотя и в небольших количествах, ведь законы физики никто не отменял. По этой причине (ведь нагрев снижает производительность полупроводников) при установке светодиодов большой мощности появляется необходимость охлаждения, для чего и требуется радиатор. Роль такого охлаждающего элемента в СОВ, к примеру, и играет алюминиевое основание, на котором расположены кристаллы.

Спектры излучения

Современные светодиоды имеют шесть основных спектров, т. е. их свечение может быть желтым, зеленым, красным, синим, голубым и белым. И самым сложным для ученых оказалось создание голубого светового элемента на кристаллах.

Вообще частота исходящих от светодиодов излучений лежит в узком направлении. Опираясь на все данные, ее можно назвать монохромной. И естественно, что она имеет кардинальное отличие от частоты солнечного излучения или ламп накаливания.

Уже не первый год ведутся споры по поводу влияния подобного излучения на зрение человека, равно как и на весь организм в целом. Но проблема заключается в том, что все подобные дискуссии так до сих пор ни к чему и не привели, потому как нет ни одного документального доказательства о проведении исследований в этой области.

Преимущества

Если рассматривать преимущества светодиодов, то их наберется весьма значительное количество.

Во-первых, они очень экономичны в плане расхода электроэнергии. На сегодняшний день нет световых приборов, которые могли бы с ними соревноваться по этому параметру. Причем это никак не отражается на силе светового потока, излучаемого элементами на кристаллах.

К экономичности можно отнести и срок службы подобных LED-компонентов, т. к. частое приобретение приборов освещения негативно сказывается на финансовом состоянии. Если посмотреть на статистику, то светодиодные лампы приходится покупать в 10 раз реже, чем люминесцентные, а лампочки накаливания вообще меняются чаще в 35–40 раз. В то же время расход электроэнергии при использовании светодиодов в сравнении с «лампочкой Ильича» ниже на 87%!

Во-вторых, светодиодные лампы удобны и просты в подключении и не требуют при этом каких-то особых навыков. К тому же, к примеру, в тех же рекламных щитах при выходе из строя нескольких элементов не произойдет ничего страшного. На его работе это никак не отразится. Ну а при огромном сроке службы светодиодов решается и проблема их замены. А главное удобство – это то, что работать такие элементы могут практически при любой температуре.

В-третьих, это, конечно, их надежность. Ведь для того, чтобы расколоть лампу накаливания или люминесцентную трубку, не нужно прикладывать особых усилий. А вот со светодиодом придется повозиться. Эпоксидный корпус так легко не расколоть.

Нельзя обойти вниманием и эстетическую сторону данного вопроса, ведь возможность игры с цветом при применении этих источников освещения практически ничем не ограничена, кроме воображения, фантазии человека. Работу со светодиодами можно сравнить с искусством рисования художником своих полотен.

А потому, несмотря на то, что в наше время продажи подобных световых элементов пока не слишком внушительны, скорее всего, пройдет совсем немного времени, и светодиоды выйдут на первое место по этому показателю, вытеснив остальные виды освещения с прилавков магазинов электротехники.

17 лучших новых средств и устройств для ухода за кожей в 2020 году — Обзоры экспертов, Купить сейчас

Набор для микронидлинга EGF + ионная инфузия Georgia Louise Hollywood EGF — это двухэтапный режим, предназначенный для лечения — будьте готовы к этому списку — внешний вид тонких линий, расширенных пор, пигментации, сухости, тусклости и неровного тона кожи. Как? В устройстве используются мягкие одноразовые иглы с микроиглами для создания крошечных каналов на поверхности кожи — по сути, 5000 раз в минуту с использованием 20 игл за раз. Просто нажмите на микрошпильку и защитите ее, нанесите EGF (что означает фактор роста эпидермиса, ингредиент, состоящий из больших белков, которые плавают между клетками и заставляют вашу кожу воспроизводиться, восстанавливать и омолаживать) сыворотку, которая идет в комплекте. , и проведите устройством по всему лицу, двигая его вверх и вниз.

«Устройства для микронидлинга могут помочь улучшить тон кожи, текстуру и даже мелкие морщинки, создавая микроскопические незначительные повреждения кожи, то есть они используют способность кожи к самовосстановлению», — говорит Джошуа Цайхнер, директор по косметике и косметике. клинические исследования в области дерматологии в больнице Mount Sinai в Нью-Йорке. Хотя многие безрецептурные устройства представляют собой ролики, которые сосредоточены на дополнительном давлении на кожу, он говорит, что это устройство EGF «больше похоже на профессиональное лечение и не приведет к ненужному растяжению или растяжению кожи.«

Однако он предупреждает, что безрецептурные устройства для микроиглы неэффективны при лечении шрамов от прыщей, которые потенциально могут быть болезненной процедурой, вызывающей инфекцию, поэтому« это должен делать только сертифицированный дерматолог, «- говорит Цайхнер.

После каждого сеанса избавляйтесь от головки микроиглы (каждый комплект поставляется с четырьмя головками, и вы можете купить пакеты для пополнения), закрутите гальваническую головку, нанесите немного больше сыворотки EGF и снова проведите устройством по лицу. для активации гальванического тока — типа тока, который увеличивает кровоток, кровообращение и продвигает сыворотку (и любые ингредиенты для ухода за кожей) глубже в вашу кожу, обеспечивая успокаивающее, увлажняющее и осветляющее действие.«Изначально гальванический ток использовался для вливания лекарств в больных людей, потому что он в основном пульсирует питательные вещества и лекарства в дерме», — сообщила Луиза Allure.

$ 395 (Купить сейчас)

Celluma PRO -LED Light Therapy для лечения прыщей, морщин и боли.

Наш флагманский продукт, 3-режимный Celluma PRO для лечения акне, морщин и боли, совершенно не похож ни на одно другое устройство со светодиодной панелью, доступное сегодня.Celluma PRO идеально подходит по размеру для лица, поэтому его можно легко разместить на любой части тела, включая позвоночник, бедра или плечи, ступни, колени и т. Д. Celluma PRO не требует использования подставки, громкой связи, легкого и портативного устройства. В комплект входят 1 пара защитных очков, 1 блок питания и международный адаптер (питание от 110 до 240 В).

Celluma PRO имеет габаритные размеры 24 x 10 дюймов при обрабатываемой области 16 x 8 дюймов.

Celluma одобрена для заживления ран только за пределами США / Канады

ПОЛИТИКА ДОСТАВКИ

Для вашего удобства мы предлагаем различные способы доставки внутри страны и за границу.Однако обратите внимание Время ускоренной доставки не учитывает 1-2 рабочих дня, необходимых для обработки заказа.

ГАРАНТИЯ

Ограниченная гарантия производителя сроком на 2 года распространяется на устройства Celluma, отправленные после 1 января 2019 г.

ПОЛИТИКА ВОЗВРАТА

• Все устройства серии Celluma относятся к медицинским устройствам Класса II и не подлежат перепродаже как новые в случае использования.
• Неиспользованные устройства могут быть возвращены за счет покупателя в наш офис в Анахайме для оценки.
• Мы не несем ответственности за утерю или пропажу товара в процессе доставки. Поэтому советуем используя службу, которая обеспечивает отслеживание и страхование нашего объекта по следующему адресу: BioPhotas, Inc. 1000 E. Howell Ave, Anaheim CA 92805. Attn: Returns.
• Укажите свое имя и контактную информацию.
• После получения устройства будет проведена полная оценка.
• Если пломба на коробке Celluma была сломана, она будет проверена, чтобы определить, использовалась ли она.
• Celluma не подлежит возврату в случае использования. Возврат не производится.
• Стоимость доставки не возвращается.
• Даже если прибор не использовался, но имеет какие-либо повреждения или на упаковке видны следы вмешательство, то устройство будет оценено и испытано, чтобы определить степень повреждения. В Результат этого тестирования определит, какой возврат, если таковой имеется, будет применен.
• Если пломба не сломана, и кажется, что нет никаких вмешательств или повреждений, тогда оценка не требуется. происходить. Однако покупателю не будет возвращена первоначальная стоимость доставки устройства.

Celluma SKIN — Светодиодная светотерапия от прыщей и старения

Обладая той же мощностью, эффективностью и размером, что и Celluma PRO, Celluma SKIN представляет собой двухрежимное устройство для светодиодной светотерапии, которое устраняет угри и стареющую кожу в одном устройстве.Размер Celluma SKIN составляет 24 x 10 дюймов, а площадь обработки — 16 x 8 дюймов. В комплект поставки входят 1 пара защитных очков, 1 блок питания и международный адаптер (питание от 110 до 240 В).

ПОЛИТИКА ДОСТАВКИ

Для вашего удобства мы предлагаем различные способы доставки внутри страны и за границу. Однако обратите внимание Время ускоренной доставки не учитывает 1-2 рабочих дня, необходимых для обработки заказа.

ГАРАНТИЯ

Ограниченная гарантия производителя сроком на 2 года распространяется на устройства Celluma, отправленные после 1 января 2019 г.

ПОЛИТИКА ВОЗВРАТА

• Все устройства серии Celluma относятся к медицинским устройствам Класса II и не подлежат перепродаже как новые в случае использования.
• Неиспользованные устройства могут быть возвращены за счет покупателя в наш офис в Анахайме для оценки.
• Мы не несем ответственности за утерю или пропажу товара в процессе доставки. Поэтому советуем используя службу, которая обеспечивает отслеживание и страхование нашего объекта по следующему адресу: BioPhotas, Inc. 1000 E. Howell Ave, Anaheim CA 92805. Attn: Returns.
• Укажите свое имя и контактную информацию.
• После получения устройства будет проведена полная оценка.
• Если пломба на коробке Celluma была сломана, она будет проверена, чтобы определить, использовалась ли она.
• Celluma не подлежит возврату в случае использования. Возврат не производится.
• Стоимость доставки не возвращается.
• Даже если прибор не использовался, но имеет какие-либо повреждения или на упаковке видны следы вмешательство, то устройство будет оценено и испытано, чтобы определить степень повреждения.В Результат этого тестирования определит, какой возврат, если таковой имеется, будет применен.
• Если пломба не сломана, и кажется, что нет никаких вмешательств или повреждений, тогда оценка не требуется. происходить. Однако покупателю не будет возвращена первоначальная стоимость доставки устройства.

Лучшие устройства для светодиодной светотерапии в 2020 году — WWD

Все представленные продукты и услуги выбираются редакторами самостоятельно. Однако WWD может получать комиссию за заказы, размещенные через его розничные ссылки, а розничный торговец может получать определенные проверяемые данные для целей бухгалтерского учета.

В наши дни попасть к дерматологу не так просто, как раньше, но есть одна тенденция в уходе за кожей, которая может прийти к вам: светодиодная терапия. Когда-то он был доступен исключительно в кабинете врача, но благодаря лучшим устройствам для светодиодной светотерапии вы можете получить все преимущества, не вставая с дивана, а награды за это много.

Красный светодиодный свет запускает выработку коллагена и уменьшает воспаление, а синий свет лечит прыщи, убивая размножающиеся бактерии, вызывающие высыпания на коже.Светодиодная светотерапия также может помочь восстановить поврежденные клетки, улучшить текстуру кожи и осветлить цвет лица. Есть много домашних устройств, которые включают в себя красный и синий светодиоды, а также другие опции, так что вы можете лечить прыщи и тонкие линии одновременно. Если вы боитесь получить ожог, не волнуйтесь — маски для светодиодной терапии не содержат ультрафиолетовых лучей.

Маски и устройства для светодиодной терапии

прошли долгий путь и теперь предлагают ту же профессиональную технологию дома, хотя лечение в кабинете врача, как правило, дает более сильные результаты, поэтому использование домашних устройств может занять больше времени.То, как работает светодиодная светотерапия, на самом деле не так уж отличается от местных ингредиентов для ухода за кожей, поскольку клетки кожи имеют рецепторы для светодиодов. Как только светодиодный свет попадает в клетку кожи, он может выполнять свою работу, например, заставляя кожу производить больше коллагена. Светодиодная световая терапия работает, подвергая кожу воздействию света различной длины, чтобы устранить множество проблем с кожей.

Вы можете использовать устройство светодиодной светотерапии как часть утреннего или вечернего ухода за кожей, но независимо от времени его следует использовать только на чистой, сухой коже.В противном случае, когда вы используете их поверх средств по уходу за кожей, светодиодное устройство не сможет проникнуть через кожу, и оно не будет столь же эффективным. Когда устройство светодиодной светотерапии сочетается с подходящими средствами по уходу за кожей, такими как сыворотки, это может иметь еще большее значение. Улучшите свою кожу с помощью лучших устройств для светодиодной светотерапии.

1. Dr. Dennis Gross Skincare DRx SpectraLite FaceWare Pro LED Light Therapy Device

ЛУЧШИЙ В целом

Одобренной FDA светодиодной маске красного и синего света требуется всего три минуты, чтобы уничтожить тонкие линии и бактерии, вызывающие прыщи.Вы можете выбрать только красный или синий свет или использовать оба. Эта маска, вдохновленная лазерными процедурами в дерматологической практике доктора Гросса, представляет собой домашнюю версию. Помимо антивозрастных свойств, включая уменьшение морщин и темных пятен, а также укрепление кожи, клинически доказано, что он избавляет от прыщей за две недели. Если вам нужно точечное лечение, используйте вместо него устройство для ухода за кожей SpotLite от доктора Денниса Гросса для лечения акне.

Доктор Деннис Гросс по уходу за кожей DRx SpectraLite FaceWare Pro LED Light Therapy Device 435 долларов.00 купить сейчас

2. Маска для лица The Light Salon Boost Advanced со светодиодной подсветкой

НАИЛУЧШИЙ ДЛЯ ПРОСТОГО ИСПОЛЬЗОВАНИЯ

Что делает эту маску одной из лучших светодиодных светотерапевтических масок, так это то, что она гибкая, поэтому ее мягкий силиконовый дизайн легко адаптируется к вашему лицу. Он принесет в ваш дом фирменную процедуру по оздоровлению и омоложению кожи от Light Salon, чтобы обеспечить те же преимущества для вашей кожи: осветление, омолаживание, подтяжку, упругость и укрепление. Устройство, одобренное Управлением по контролю за продуктами и лекарствами (FDA), оснащено как красным светодиодом, так и светом ближнего инфракрасного диапазона для выполнения своей работы. Чтобы получить все плоды, занимайтесь 10-минутным занятием три-пять дней в неделю в течение четырех-шести недель.

Маска для лица The Light Salon Boost Advanced со светодиодной светотерапией $ 495,00 купить сейчас

3.

Pretty Photon Skin Rejuvenation Face & Neck Mask

ЛУЧШИЙ БЮДЖЕТ

Если у вас ограниченный бюджет, то это лучшая маска для светодиодной терапии.Он предлагает каждый цвет светодиодной лампы, о котором вы только можете подумать, с семью различными вариантами, поэтому он может решить практически любую проблему по уходу за кожей. Есть красный свет, чтобы увеличить кровоток и коллаген; синий успокаивает и подтягивает кожу; зеленый для пигментации, тонких линий и против старения; желтый, чтобы уменьшить покраснение и сделать кожу гладкой; фиолетовый для постоянного расслабляющего эффекта; светло-голубой, чтобы успокоить; и белый для улучшения цвета кожи. Для каждого из них предусмотрено пять различных уровней интенсивности.

4. Прибор лечения светотерапии кожи MZ золотистый для лица

BEST MULTILIGHT

Аппарат для ухода за кожей лица Golden Face Light-Therapy MZ имеет уникальные настройки освещения, позволяющие добиться результатов домашнего лечения в домашних условиях.Он имеет красный свет для увеличения выработки коллагена и эластина, уменьшения воспаления, помогает улучшить внешний вид шрамов и излечивает повреждения и прыщи, нанесенные солнцем. Есть также проясняющий синий свет, а также зеленый свет, чтобы успокоить, уменьшить пигментацию и устранить поврежденные капилляры и солнечные пятна. Желтый свет уменьшает покраснение и улучшает кровообращение, а белый свет проникает глубоко в кожу, чтобы помочь заживить раны и восстановить кожу. Маску можно использовать два-три раза в день, постепенно увеличивая количество сеансов от 10 до 30 минут.

MZ Skin Light Therapy Golden Устройство для ухода за лицом 625,00 долл. США купить сейчас

5. Уход за губами reVive Light Therapy

ЛУЧШИЙ ДЛЯ ГУБ

Поверните время вспять и сделайте губы более пухлыми и гладкими с помощью этого светодиодного устройства, которое идеально подходит для ваших морщинок. Красные светодиоды вызывают выработку коллагена в губах, повышая эластичность и кровообращение, разглаживая тонкие линии и морщинки и повышая упругость.Его продуманный дизайн позволяет освободить руки, так что вы можете удерживать его на месте прикусами.

Уход за губами reVive Light Therapy Lip Care 99,00 долл. США купить сейчас

6. Foreo UFO 2 Power Mask & Light Therapy Device

ЛУЧШЕЕ ДЛЯ ЗАДАЧИ

Разработанный для активации эффектов одноразовой маски, активируемой НЛО (которые продаются отдельно), этому устройству профессионального уровня требуется всего 90 секунд, чтобы творить чудеса. Он основан на нагревании, охлаждении и пульсациях T-Sonic, которые направляют ингредиенты глубоко в кожу, чтобы максимизировать преимущества конкретных масок, включая более глубокое увлажнение и сужение пор.

Энергетическая маска и устройство для светотерапии Foreo UFO 2 279,00 долл. США купить сейчас

7. LightStim для устройства светодиодной терапии акне

ЛУЧШИЙ ДЛЯ АКНЕ

Если ваша основная цель светодиодной терапии — избавление от прыщей, обратитесь к этому маленькому человеку, который лечит текущие высыпания и предотвращает будущие, убивая бактерии, вызывающие высыпания. Комбинация красного и синего света также уменьшает покраснение и воспаление и работает так же хорошо, как и при кистозных угрях, и даже от угрей.Лучше всего то, что это занимает всего одну минуту в день.

LightStim от прыщей 169 долларов США купить сейчас

8.

SKIN INC Optimizer Voyage Glasses for Bright Eyes Custom LED Light Treatment

ЛУЧШЕЕ ДЛЯ ГЛАЗ

Решите проблемы темных кругов, гусиных лапок и других проблем под глазами с помощью этой удобной светодиодной маски для глаз, в которой для омолаживающего ухода за глазами используется светодиодная хромотерапия, разработанная НАСА. Это инновационное устройство, разработанное так, чтобы соответствовать стандартной паре очков, излучает красный свет, чтобы увеличить эластичность, желтый свет, чтобы уменьшить появление темных кругов, и оранжевый свет, чтобы минимизировать отечность, чтобы вы могли наслаждаться более яркими и упругими под глазами.

Очки SKIN INC Optimizer Voyage для ярких глаз Обработка светодиодной подсветкой на заказ 175 долл. США купить сейчас

9. Антивозрастная панель reVive Light Therapy dpl II-Professional

НАИЛУЧШЕЕ ДЛЯ ШЕИ, ДЕКОЛЛЕТАЖА, РУК И СПИНКИ

Эта светодиодная терапевтическая панель с тремя настройками, нацеленными на общие признаки старения и лечением высыпаний, излучает медицинское инфракрасное излучение, чтобы способствовать естественному процессу регенерации вашей кожи и стимулировать выработку коллагена.Его негабаритный дизайн панели делает его отличным средством для устранения морщин, обесцвечивания, неровной текстуры и прыщей на шее, груди, руках и спине.

reVive Light Therapy dpl II-Professional Антивозрастная панель 349 долл. США купить сейчас

10. Маска для светотерапии CurrentBody SKIN со светодиодной подсветкой

НАИЛУЧШИЕ ДЛЯ БЫСТРЫХ РЕЗУЛЬТАТОВ

Разработанная для уменьшения появления морщин всего за четыре недели, эта антивозрастная маска для светотерапии со светодиодами укрепляет и подтягивает кожу, создавая более подтянутый, подтянутый и помолодевший цвет лица благодаря антивозрастному красному и ближнему инфракрасному свету. технология терапии.Он не только обеспечивает быстрые результаты, но и его надежная и гибкая посадка обеспечивает комфорт.

Маска для светотерапии кожи CurrentBody 492 долл. США купить сейчас

11. Déesse Pro Профессиональная светодиодная маска Déesse Next Generation

ЛУЧШИЙ SPLURGE

Предлагая волны красного, синего, зеленого и ближнего инфракрасного света, эта роскошная, любимая знаменитостями маска для светодиодной светотерапии обеспечивает решение всего, от темных пятен и шрамов от угревой сыпи до морщин и повреждений от солнца, благодаря своей мощной технологии, стимулирующей коллаген. Эта маска, оснащенная шестью режимами лечения, заметно уменьшает повреждения кожи, поскольку она укрепляет, подтягивает, осветляет и сглаживает недостатки.

Déesse Pro Профессиональная светодиодная маска Déesse Next Generation 2 999 долл. США купить сейчас

LightStim — красота технологий

Красота исходит изнутри. Вот почему LightStim разрабатывает высококачественные, простые в использовании домашние устройства, которые сочетают терапевтическую световую энергию с запатентованной технологией для питания вашей кожи изнутри.

от прыщей

для морщин

для PainPain

Hello Clear Skin

Лечит прыщи легкой и средней степени тяжести. Успокойте существующие прорывы. Верните своей коже чистый и здоровый вид.

Пока, Морщины

Уменьшает и устраняет тонкие линии и морщины.Сохраняйте молодой вид своей кожи. Питайте свою кожу изнутри.

Снять боль сейчас

Успокаивает усталые мышцы, боли и боли.Увеличьте кровообращение и быстрее восстановитесь.

Красота технологий

Заметно улучшенная, сияющая, здоровая кожа — вот что такое LightStim.

LightStim MultiWave ^® Запатентованная технология одновременно излучает несколько длин волн (цветов) света. Эти длины волн света работают вместе, чтобы придать вашей коже более сияющий и молодой вид.

Никакие другие огни не светят так ярко

Одобрено, разработано и произведено FDA в США

Запатентованная технология MultiWave

Профессиональные силовые процедуры в домашних условиях

Направленная светодиодная светотерапия без УФ-излучения

Что говорят наши клиенты

Барбара из Нью-Йорка

«Моя кожа стала более сияющей, морщин вокруг глаз и рта уменьшилось, а тон моей кожи выровнялся.Мне нравится, что LightStim такой успокаивающий и теплый … Я просто поражен результатами. Со временем складки на носовой этикетке исчезли. Я верю в науку о продукте, но не понимал, что мои результаты будут такими хорошими ».

Что говорят наши клиенты

Джанет из Техаса

«Я пользуюсь LightStim более двух лет.Моя кожа стала полнее, а морщины значительно уменьшились. Я довольно простой человек, когда дело касается ухода за кожей — я смотрю телевизор с сывороткой и LightStim около 20 минут каждый день. Я сразу заметил разницу. Я женщина чуть старше 60 лет и очень озабочена тем, чтобы держать свои морщины под контролем. Спасибо за замечательный продукт, который работает ».

Что говорят наши клиенты

Кэрол из Калифорнии

«Я заметил определенное сияние моей кожи, которое имитирует результаты после ухода за лицом — только эти результаты сохраняются день за днем.«

Огни

Изучите наши портативные светодиодные устройства для устранения морщин, прыщей или боли

LED Кровать

Откройте для себя светодиодную кровать LightStim, успокаивающую, естественную и неинвазивную процедуру для всего тела

Уход за кожей

Ознакомьтесь с нашим ассортиментом средств по уходу за кожей; идеальное дополнение к вашей процедуре LightStim

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

светодиодных фонарей: лекарство от проблем с кожей?

Есть некоторые свидетельства их работы, но они далеко не окончательные.

Заявления о светодиодных скин-устройствах, безусловно, звучат привлекательно. Их рекламируют для лечения всего: от морщин, покраснений и признаков старения до прыщей, рубцов и темных пятен.

Если вы недавно посещали спа-салон или даже аптеку, вы, вероятно, видели одно из растущего числа процедур и продуктов на рынке. Вопрос в том, верны ли эти утверждения? Могут ли светодиодные осветительные устройства действительно сделать все это для вашей кожи? И что еще более важно, безопасны ли они?

Специалисты говорят, что пока рано говорить об эффективности этих устройств.«Некоторые небольшие исследования показали многообещающие результаты при определенных условиях», — говорит доктор Элизабет Бузни, доцент дерматологии Гарвардской медицинской школы. «Я думаю, что это действительно захватывающая развивающаяся область», — говорит она. Но доказательств пока нет.

О светодиодной терапии кожи

На протяжении многих лет ученые изучали, как солнечные лучи влияют на кожу. Во-первых, они сосредоточили свое внимание на так называемых обжигающих лучах солнца или ультрафиолетовом B-излучении, более известном как UVB.Затем фокус сместился на ультрафиолетовые лучи A или UVA. Это солнечные лучи, которые состаривают кожу, приводя к появлению морщин и обесцвечиванию. «Только недавно мы начали говорить о влиянии видимого света на кожу — не обязательно светодиодного света, но видимого света в целом», — говорит д-р Бузни. В настоящее время исследователи стремятся лучше понять, как видимый свет и светодиодный свет влияют на кожу.

Светодиодные лампы

существуют с 1960-х годов, но только недавно стали использоваться для лечения кожи.Разные длины волн видимого спектра света соответствуют разным цветам светодиодного света и проникают в кожу на разную глубину. Считается, что в зависимости от того, насколько глубоко они проникают, светодиодные фонари имеют разные биологические эффекты.

Красный и синий свет обычно используются при лечении кожи светодиодами. Эксперты считают, что красный светодиодный свет воздействует на клетки кожи, известные как фибробласты, которые играют роль в производстве коллагена — белка, который составляет большую часть соединительной ткани и помогает коже восстанавливаться при повреждении.Таким образом, теоретически красный свет может помочь обратить вспять некоторые признаки фотостарения кожи, говорит доктор Бузни. Кроме того, некоторые исследования показывают, что красный свет может помочь восстановить волосы у людей с андрогенной алопецией или облысением по мужскому или женскому типу, говорит она.

Синий светодиодный свет чаще всего используется для лечения угрей. Это может происходить за счет снижения активности сальных желез, поэтому они производят меньше масла, которое может закупорить волосяные фолликулы, что приведет к появлению прыщей. Синий свет также может убить вызывающие прыщи бактерии, известные как Cutibacterium acnes .Часто синий и красный свет используются в комбинации, чтобы помочь бороться с прыщами: синий свет нацелен на C. acnes , а красный свет на воспаление и покраснение. Однако необходимы дополнительные исследования, чтобы подтвердить, что эти фонари действительно эффективны и дают устойчивые результаты.

Кратковременная безопасность

По большей части, эти методы лечения светодиодами кажутся относительно безопасными, по крайней мере, в краткосрочной перспективе, — говорит д-р Бузни. FDA одобрило некоторые продукты для домашнего использования.Светодиодные кожные устройства не обладают большой мощностью, поэтому они вряд ли обожгут вашу кожу. Однако при их использовании важно защищать глаза от света, — говорит доктор Бузни. Один из брендов, Neutrogena, отозвал свою светотерапевтическую маску от прыщей в июле в ответ на опасения по поводу способности устройства повредить глаза у людей с основными заболеваниями глаз или у тех, кто принимает лекарства, повышающие чувствительность глаз к свету. Тем не менее, многое еще не известно об эффектах этих устройств.«Долгосрочная безопасность этой светотерапии остается неопределенной», — говорит доктор Марисса Хеллер, доцент дерматологии Гарвардской медицинской школы. Итак, примите во внимание эти неизвестные при взвешивании плюсов и минусов светодиодной светотерапии.

Кроме того, если вы хотите лечить заболевание с помощью светодиодной терапии, всегда сначала подтверждайте диагноз у врача, — говорит доктор Хеллер. Например, некоторые люди используют светодиодную терапию для лечения солнечных лучей. «Это меня беспокоит», — говорит д-р.Хеллер. «Если вы не обратитесь к врачу, вы можете не знать, действительно ли это рак кожи или другое состояние, которое не может быть улучшено с помощью устройства».

Если вы заинтересованы в использовании светодиодного скин-устройства, взвесьте эти факторы при принятии решения.

Эффективность. Пока нет крупных исследований, демонстрирующих, что эти лампы более эффективны, чем существующие методы лечения.

Стоимость. Лечение может стоить 80 долларов за сеанс или больше — это много для того, что может сработать, а может и не сработать.

Изменчивость. Качество этих устройств может отличаться. FDA проверяет устройства на безопасность, а не на эффективность, поэтому качество может быть нестабильным.

Изображение: andresr / Getty Images

Поделиться страницей:

Заявление об отказе от ответственности:
В качестве услуги для наших читателей Harvard Health Publishing предоставляет доступ к нашей библиотеке заархивированного содержимого. Обратите внимание на дату последнего обзора или обновления всех статей.Никакой контент на этом сайте, независимо от даты, никогда не должен использоваться вместо прямого медицинского совета вашего врача или другого квалифицированного клинициста.

Что это такое и как работает?

Мы включаем продукты, которые, по нашему мнению, будут полезны нашим читателям. Если вы совершаете покупку по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Светодиодная терапия — это популярное неинвазивное средство для лечения акне, солнечных лучей, ран и других кожных проблем.

Люди могут выбрать терапию светодиодным светом в кабинете дерматолога или использовать устройство дома.

В этой процедуре используются световые волны различной длины, чтобы запустить естественные процессы заживления кожи, чтобы восстановить кожу. Чтобы увидеть результаты, необходимо несколько процедур.

В этой статье мы исследуем, как работает светодиодная световая терапия и кто может быть хорошим кандидатом. Мы также рассматриваем возможные побочные эффекты.

LED означает светодиод. Эти фонари используются с 1960-х годов, но люди только недавно начали использовать их для лечения кожи.

НАСА изначально разработало светодиодные фонари для экспериментов по выращиванию растений в космосе.

Однако с тех пор светодиоды показали многообещающие результаты в заживлении ран и росте тканей человека.

Светодиодные лампы разной длины волны света, включая синий и красный, проникают в кожу на разной глубине. Это проникновение может вызвать биологические процессы, которые помогают коже омолаживаться и заживать.

Синий свет

Эксперты считают, что синий светодиод снижает активность сальных желез, которые представляют собой небольшие сальные железы кожи. Это снижение активности приводит к тому, что железы вырабатывают меньше жира, что может улучшить симптомы акне.

Синий свет также может убивать бактерии, вызывающие прыщи, вызывая воспаление.

Исследования на животных показывают, что синий свет может улучшить заживление ожогов третьей степени.

Красный свет

Красный светодиодный свет может улучшить рубцы и признаки старения, такие как морщины. Он может делать это, воздействуя на фибробласты, клетки кожи, отвечающие за выработку коллагена.

Коллаген — это белок кожи и других соединительных тканей.Он играет роль в заживлении кожи. С возрастом организм вырабатывает меньше коллагена, что приводит к появлению признаков старения на коже.

Красный свет также уменьшает воспаление кожи.

Светодиодная светотерапия может помочь в лечении различных кожных проблем, в том числе:

• акне
• дерматит
• тусклая кожа
• экзема
• псориаз
• розацеа
• рубцевание
• признаки старения, включая морщины и пигментные пятна
• солнечное повреждение
• заживление ран
• другие воспалительные заболевания кожи

Одним из основных преимуществ светодиодной терапии является ее рекорд безопасности.Согласно исследованиям, светодиодная светотерапия имеет отличный профиль безопасности.

Не содержит ультрафиолетовых лучей, которые могут нанести вред коже. Поэтому светодиодная терапия подходит для регулярного использования.

В отличие от химического пилинга или лазерной терапии, светодиодная терапия не вызывает ожогов. Процедура также безопасна для всех типов и цветов кожи.

Исследования показывают, что светодиодная светотерапия может быть эффективной для заживления ран и других типов повреждений кожи.

В прошлом морские котики использовали светодиодную терапию для лечения ран.Лечение привело к улучшению более чем 40% травм опорно-двигательного аппарата у членов команды. Это также сократило время заживления ран.

Когда дело доходит до косметических процедур, обзор нескольких исследований показывает, что устройства для светодиодной светотерапии могут улучшить ряд кожных заболеваний, включая псориаз и угри от легкой до средней степени тяжести.

По данным Американской академии дерматологии, большинство людей с акне увидят улучшение своих симптомов от использования светодиодной терапии, но им не следует ожидать, что все прыщи исчезнут.

Необходимо пройти несколько сеансов лечения, прежде чем вы заметите улучшение внешнего вида кожи. Люди обычно видят лучшие результаты через несколько недель после последнего сеанса лечения.

Также может потребоваться повторное наблюдение для поддержания этих результатов.

Домашние устройства обычно менее эффективны, чем профессиональные средства лечения.

В целом светодиодная светотерапия безопасна. Процедура неинвазивная и не вызывает жжения и боли. Однако эксперты предупреждают, что долгосрочные эффекты этих устройств остаются неизвестными.

Краткосрочные побочные эффекты возникают редко. Когда они возникают, они могут включать:

• воспаление
• высыпания
• покраснение кожи
• болезненность

Людям не следует использовать светодиодную терапию, если они принимают определенные лекарства, такие как изотретиноин (аккутан), от прыщей или используют местные процедуры, вызывающие чувствительность к солнечному свету.

Людям с кожными заболеваниями следует проконсультироваться с дерматологом перед использованием светодиодной терапии.

Светодиодная терапия может проводиться в офисе профессионала или дома с помощью домашнего устройства.

Во время профессионального лечения дерматолог может попросить человека лечь под светодиодный свет, или он может использовать светодиодную палочку для кожи.

Каждый сеанс длится примерно 20 минут, и может потребоваться до 10 сеансов.

После этого человеку может потребоваться периодически возвращаться для обслуживания.

Светодиодные устройства для дома могут быть более удобными, потому что не нужно записываться на прием. Однако они могут быть менее эффективными, чем профессиональные методы лечения.

При использовании домашнего устройства важно следовать инструкциям производителя. Эти устройства обычно бывают в виде маски, которую человек накладывает на лицо на несколько минут, или палочки, которую он использует на коже.

Светодиодная терапия подходит для использования на любой части тела, включая лицо, руки, шею и грудь.

После лечения время на восстановление не требуется.

Светодиодная светотерапия является безопасным средством лечения ряда кожных заболеваний, включая угри, старение кожи, кожные раны и другие проблемы.

Исследования показывают, что эта терапия дает многообещающие результаты, хотя людям не следует ожидать 100% улучшения.
