как правильно подключить отопительные батареи к системе отопления, правильная схема и способы подключения напримерах фото и видео

Содержание:

1. Типы отопительных систем
2. Отопление одноконтурного типа
3. Двухконтурный тип отопления
4. Где лучше расположить отопительную батарею
5. Варианты циркуляции теплоносителя в отопительной системе
6. Способы подключения батарей отопления

Чтобы проживание в доме было комфортным, очень важно заранее тщательно рассчитать то, как будет функционировать одна из главных коммуникаций в доме – отопительная система. Причем речь идет как об автономных системах, монтируемых зачастую в домах частного типа, так и о централизованном отоплении, более характерном для многоэтажных построек.

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: «Как подключить радиатор отопления — способы и варианты»).

Типы отопительных систем


Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа


Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: «Одноконтурная система отопления — возможные схемы реализации»). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Двухконтурный тип отопления


Двухконтурная схема подключения отопительных батарей функционирует следующим образом: источник тепла подается по одной трубе, а уже охлажденная вода выводится из системы в обратном направлении по другой (прочитайте также: «Схема подключения отопления в частном доме — рассмотрим возможные варианты»). Подобный вариант предусматривает подключение приборов отопления параллельно друг другу.
Основным преимуществом, которым обладает такая схема подключения батареи отопления, является то, все радиаторы нагреваются максимально равномерно. Кроме того, двухконтурная система отопления оснащена установленным перед батареей вентилем, при помощи которого можно регулировать подачу тепла.

Где лучше расположить отопительную батарею


Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.
В этом месте потери тепла будут наименьшими, а в районе окна, где утечка тепла является наиболее серьезной, будет образовываться своеобразный защитный экран, препятствующий проникновению холода извне.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»). Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу.

Так, правильное подключение батареи отопления должно выполняться с соблюдением расстояний:

  • от низа подоконника – 100 мм;
  • от пола – 120 мм;
  • от близлежащей стены – 20 мм.

Специалисты по установке такого оборудования крайне не рекомендует нарушать эти параметры, иначе распределение тепла в помещении и производительность прибора могут быть нарушены (прочитайте также: «Какие бывают типы батарей отопления — обзор и сравнение»).

Варианты циркуляции теплоносителя в отопительной системе


Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам.
Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.
Подключение батарей к системе отопления с естественной циркуляцией воды будет особенно подходящим для тех регионов, где имеют место периодически перерывы в подаче электрической энергии.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

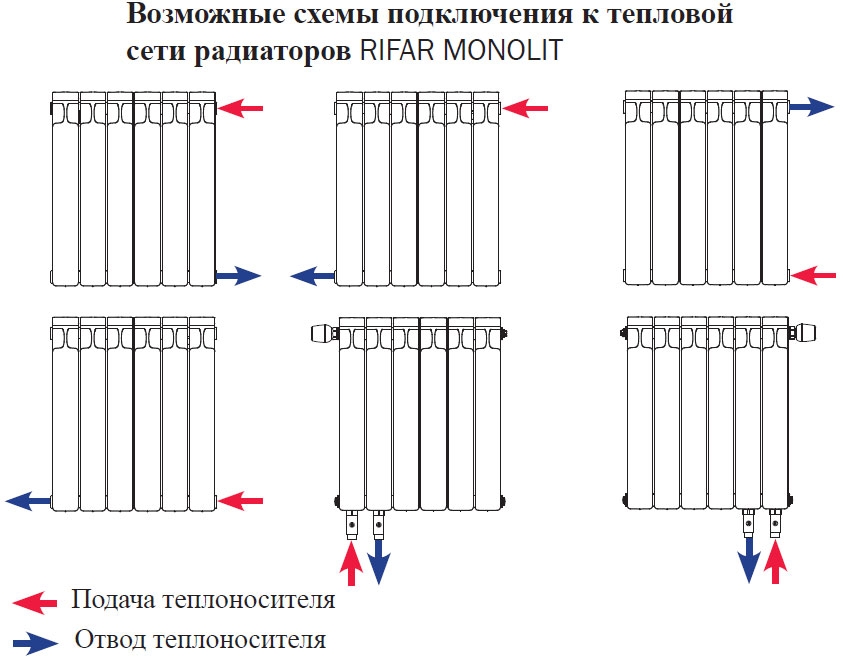

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:
  1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

    — подача осуществляется сверху;
    — отвод выполняется снизу.

    Подобное подключение батареи к системе отопления позволяет равномерно прогреть каждую из секций радиатора.
    Этот способ будет особенно актуальным для одноэтажных строений, где не требуется большое давление для подачи теплоносителя на верхние этажи. Но в том случае, если батарея состоит из более чем 15 секций, то потерь тепла избежать не получится, поэтому можно подумать о другом варианте устройстве системы (детальнее: «Как правильно подключить радиатор отопления — выбираем схему подключения батарей»).
  2. Подключение батарей с нижней подводкой, а также седельное подключение. Этот способ прекрасно подойдет для тех систем отопления, где трубы проходят под полом. Присоединение обеих труб (подвода и отвода) осуществляется к нижним патрубкам расположенных противоположным образом секций. Недостаток такого подключения – низкая производительность работы системы, так как объем потерь тепла может достигать 15%. Кроме того, нельзя не отметить и тот факт, что нагрев радиаторов в верхней части выполняется весьма неравномерно.
  3. Подключение диагонального (перекрестного) типа. Такой способ будет наиболее подходящим для устройства радиаторов, имеющих в своей основе много секций.
    Теплоноситель в такой системе распределяется равномерно, благодаря чему и теплопотери являются минимальными. Читайте также: «Конструкция и устройство радиатора отопления».

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.
Соблюдение всех вышеописанных рекомендаций по установке позволит оборудовать надежную и эффективную систему отопления, а многочисленные фото и видео, которые всегда есть в наличии у специалистов по монтажу такого оборудования, помогут провести все работы быстро и без труда.

Варианты подключения батарей отопления показаны на видео:

Схемы подключения радиаторов отопления — Авалон

В процессе монтажа батарей сотрудники компании «Авалон» используют разные схемы подключения радиаторов отопления в зависимости от количества секций в них и особенностей системы обогрева (однотрубная, двухтрубная). Слесари-сантехники по доступной цене подключают алюминиевые, стальные, чугунные, биметаллические батареи в квартирах, коттеджах, офисах. Мастера оперативно выполняют работы «под ключ» в любое время года.

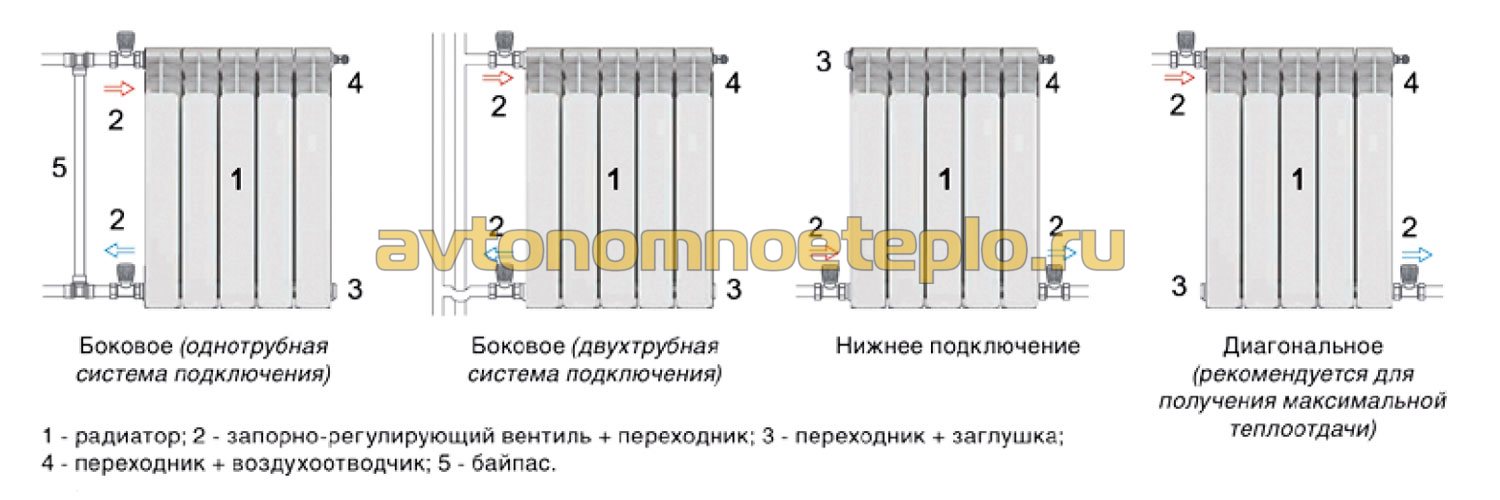

Наиболее распространенные схемы

Схемы подключения радиаторов отопления

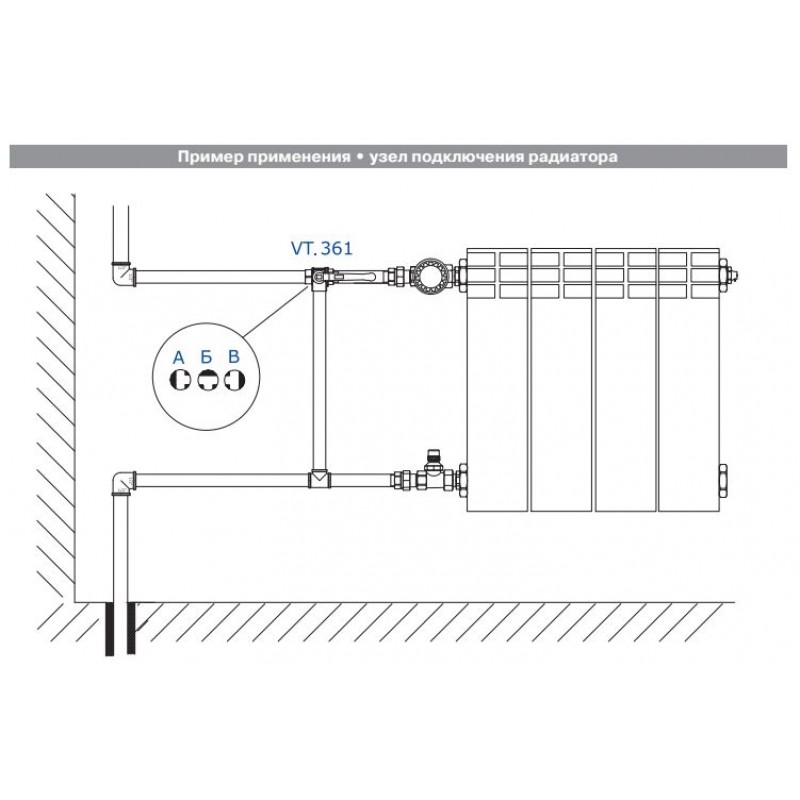

Боковое одностороннее подключение

При использовании этой схемы верхний и нижний патрубки радиатора присоединяются к трубе с одной стороны. Этот способ можно применять как при однотрубной, так и при двухтрубной системе обогрева. Такая схема подключения радиаторов отопления с успехом используется в многоэтажных зданиях с вертикальной подачей теплоносителя.

Существенная особенность этого вида – монтаж так называемого байпаса (перемычки) и двух кранов нужных для того, чтобы можно было снять батарею для ремонта или замены, не прерывая циркуляцию горячей воды по трубам в стояке. У одностороннего бокового подключения есть, тем не менее, небольшой минус – оно не рекомендуется для присоединения радиаторов с большим количеством секций, так как они будут плохо прогреваться.

Боковое одностороннее подключение

Боковое подключение с закольцовкой

По сути, этот метод ничем не отличается от упомянутого выше способа.  Радиатор таким же образом подключается к стояку с одной стороны. Однако в этом случае теплоноситель, пройдя по батарее, не поднимается выше, а отправляется вниз. Боковое подключение с закольцовкой – это оптимальный вариант для квартир или офисов, располагающихся на последних этажах здания. Упомянутая схема подключения радиаторов отопления также предполагает использование байпаса и двух кранов, чтобы оставалась возможность отключения и демонтажа батареи осенью или зимой без перекрытия подачи теплоносителя.

Боковое подключение с закольцовкой

Двухтрубное подключение

Такая схема используется в зданиях, в которых имеются два стояка: один для циркуляции нагретой воды, второй для ее оттока. Верхний патрубок подключается к «подаче», нижний присоединяется к «обратке». В этом случае байпас не используется, соответственно, работы по покраске, ремонту или замене радиаторов желательно проводить в теплое время года, когда в трубах отсутствует теплоноситель.

Двухтрубное подключение

Диагональное подключение с двух сторон

Эта схема применяется в том случае, когда устанавливаются батареи с большим количеством секций (12 и выше). Подающий контур присоединяется к верхнему патрубку радиатора, а отводящий – к нижнему, находящемуся с противоположной стороны. Такая система подключения дает возможность равномерно прогревать все секции, так как обеспечивает хорошую циркуляцию носителя тепла по всем секциям батареи.

Диагональное подключение с двух сторон

Нижнее подключение

Сразу оговоримся, что такие схемы редко используются в квартирах и офисах. Они больше подходят для коттеджей с автономными системами обогрева с принудительной циркуляцией жидкости. Радиаторы в таком случае подключаются к трубам снизу, а не с боков. Нижнее подключение также можно использовать как при одно-, так и при двухтрубных системах отопления. К этому же типу относится так называемое седельное подсоединение радиаторов (с нижних боков), однако оно используется достаточно редко, так как менее эффективно. Подходит тогда, когда работает система водяного обогрева пола и батареи подключаются к ней.

Нижнее подключение

Преимущества подключения радиаторов отопления от нашей компании

Сразу отметим тот факт, что без наличия навыков, опыта, инструмента, лучше не пытаться самостоятельно установить батареи, изучив лишь краткое изложение основных схем подключения радиаторов отопления. Доверьте все работы профессионалам, чтобы получить положительный результат и быть уверенными в качестве выполненных работ.

Стоимость того или иного варианта подключения Вы можете просмотреть здесь

Мы рекомендуем воспользоваться нашими услугами в силу следующих причин:

  • опытные сотрудники, обладающие необходимой квалификацией;
  • быстрое выполнение заказов в любое время года;
  • привлекательная стоимость без необоснованных наценок;
  • решение всех вопросов по согласованию с ЖЭУ;
  • бесплатная доставка материалов, инструментов и радиаторов до объекта заказчика;
  • гарантия на выполненные работы – 5 лет;
  • гибкая система скидок;
  • профессиональные консультации, предоставляемые специалистами;
  • постоянное наличие комплектующих и батарей для систем отопления коттеджей и квартир;
  • бесплатный выезд сантехника на объект в день обращения;
  • составление сметы для прозрачности расходов;
  • предоставление услуг по официальному договору.

Позвоните или напишите нам, чтобы получить больше информации и оставить заявку. Наши контактные данные: г. Екатеринбург, Чкалова 124; Бахчиванджи 2а-406; +7 (343) 328-08-68; WhatsApp\Viber: (922) 174-00-00; [email protected].

Варианты подключения радиаторов отопления и их различия

С каждым годом благосостояние многих россиян улучшается. На фоне этого заметно увеличение строительства частных домов для постоянного проживания, что в обязательном порядке требует устройства системы отопления. Людям, далеким от вопросов строительства практически невозможно самостоятельно выбрать схему подключения радиаторов и сделать последовательное подключение.

При неправильном подходе к решению этой задачи, система отопления будет работать на 30−50% слабее от запланированной мощности. Если нет возможности осуществить подсоединение радиаторов самостоятельно, но ознакомившись с информацией, какие схемы подключения отопительных приборов существуют, зная их плюсы и минусы, можно проконтролировать рабочий процесс, осуществляемый специалистами.

Прежде чем говорить о подключении радиаторов, следует определиться, по какой схеме была произведена разводка трубопровода в вашем загородном доме или городской квартире. Именно от расположения и типа разводки напрямую зависит подключение приборов отопления. При монтаже трубопровода в жилых помещениях применяют два основных вида разводки:

  1. Однотрубный. По такой схеме, к радиаторам подключенным последовательно, теплоноситель переносится по подающей трубе, при этом постепенно остывая. Применяется в основном для создания системы отопления многоквартирных домов. Получила название — «ленинградка» и может осуществляться как в горизонтальном, так и в вертикальном положении. Единственное условие, все радиаторы должны быть расположены строго друг под другом, независимо от этажа. Подробное описание однотрубной системы отопления.
  2. Двухтрубный. По такой схеме, подающая и отводящая теплоноситель трубы независимы друг от друга и замыкаются они на источнике подачи тепла, в качестве которого может быть использован газовый, электрический или твердотопливный котел. Именно такая схема разводки и применяется в жилых помещениях, так как происходит постоянная циркуляция теплоносителя по радиаторам системы отопления. Особенности двухтрубной системы.

В подавляющем большинстве на рынке отопительных приборов представлены унифицированные радиаторы, которые имеют четыре точки подключения: две сверху и две снизу. В комплекте обязательно поставляются заглушки и воздухоотводный клапан. В настоящее время существует несколько основных схем подключения радиаторов отопления:

  • одностороннее;
  • перекрестное;
  • нижнее.

Одностороннее подключение

Такое подключение радиаторов характерно для многоквартирных домов и считается самой распространенной. По этой схеме радиаторы к трубам отопления подключаются только с одной стороны. Преимущества — номинальная мощность отопительного прибора при относительно небольших материальных затратах.

Именно поэтому она выбрана в качестве основной схемы при строительстве многоэтажных домов, когда удается достичь максимального результата, сократив при этом расход материалов. К минусам можно отнести тот факт, что если например, на первом этаже самостоятельно увеличить количество секций, то резко снизиться прогрев помещений верхних этажей. Для увеличения эффективности работы радиаторов отопления, предусмотрена установка перемычек — байпаса, за счет чего удается понизить скорость остывания отопительного прибора. Демонтаж такой перемычки самостоятельно, также приведет к нарушению работы отопления всего многоквартирного дома.

Перекрестное подключение

Такая схема подключения радиаторов рекомендуется только в том случае, если количество секции в отопительном приборе 15 штук. При таком подключение радиатора, теплоноситель перемещается по нему сверху вниз с противоположных сторон, тем самым обеспечивая равномерный прогрев всей поверхности прибора. Максимальный результат достигается только при двухтрубной системе отопления. Очень важна правильность подключения подводящей и отводящей трубы теплоносителя. Подводящая должна располагаться сверху, а отводящая снизу. Если нарушить правильность подключения отопительного прибора, то потеря мощности может составлять до 50%.

Нижнее подключение

Такая схема подключения радиаторов больше всего подходит для загородных домов с автономной или индивидуальной системой отопления. По такой схеме, подводящая и отводящая труба теплоносителя подключается снизу с разных сторон. При выборе такой схемы подключения отопительных приборов может теряться до 14% мощности радиатора. Немного исправить ситуацию помогает установка воздушных клапанов, с помощью которых удаляется воздух из системы и за счет этого увеличивается мощность прибора.

Существует еще одна схема нижнего подключения радиаторов, когда подводящая и отводящая трубы подсоединяются к батарее не с противоположных нижних сторон, а к его нижней грани. При таком подключение мощность радиатора используется по максимумам. Как боковое нижнее, так и полностью нижнее подключение применяется при скрытой плинтусной разводке, что позволяет не нарушать общую картину создаваемого интерьера.

Занимаясь подключением радиаторов, не стоит забывать, что как бы качественно не был изготовлен, и какой бы современный материал для этого не применялся. Всегда существует вероятность его преждевременного выхода из строя. Поэтому в обязательном порядке рекомендуется установка специальных кранов на отводящую и подводящую трубы для возможности прикрытия доступа теплоносителя. Такая предусмотрительность поможет заменить прибор отопления, не отключая всю систему. Кроме этого, на отводящую трубу можно установить запорную арматуру, а на подводящую — терморегулирующий кран, что позволит самостоятельно регулировать мощность отопительного прибора.

Правильная установка приборов отопления

Насколько эффективно будет прогреваться помещение, зависит не только от схемы подключения, но и от правильной установки радиаторов. На это существуют свои нормы и правила, которых следует придерживаться при проведении монтажных работ.

  1. Устанавливать радиаторы следует только под оконными проемами. Это позволит создать тепловой барьер для холодного воздуха, поступающего от окна;
  2. Располагаться радиатор должен в 10−12 см от пола;
  3. Расстояние от радиатора до стены должно быть в пределах от 2 до 5 см;
  4. Промежуток между подоконником и радиатором должен быть не менее 10 см.

Сегодня очень многие большое внимание уделяют созданию интерьера помещения и поэтому используют различные приемы декорирования отопительных приборов. Выступ подоконника над радиатором может привести к потере мощности до 4−5%. Устанавливая его в специально созданную нишу, можно недополучить тепла порядка 7%. Наибольшая потеря мощности происходит при установке полного или частичного экрана. В первом случае она может составлять 20%, во втором — 10%.

Видео инструкция по выбору схемы подключения

Автор довольно доходчиво рассказывает и иллюстрирует возможные варианты подключения радиаторов, рассказывае о плюсах и минусах каждой схемы.

Оцените статью: Поделитесь с друзьями!

какая схема лучше, как подключить батареи наиболее оптимально

Для поддержания тепла в зданиях используют системы отопления. Большинство включают радиаторы, которые монтируют несколькими способами. Варианты зависят от строения обвязки и используемых батарей.

Различий в схемах, на первый взгляд, немного, но выбор лучше предоставить профессионалу. Специалист поможет составить грамотный проект, который не только учтёт пожелания владельца, но также будет качественно работать.

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

  1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
  2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Лучшие и худшие черты двухтрубной системы

В отличие от напарника, имеет прямую и обратную трубы, цель которых, соответственно: подать горячую, вернуть остывшую воду. Каждую батарею системы подключают параллельно. Это увеличивает прогрев дальних участков цепи. Две трубы позволяют устанавливать регуляторы перед каждым радиатором, с помощью которых настраивают необходимую температуру.

Недостатком является сложность монтажа и рост затрат.

Справка. Стоимость увеличивается практически вдвое, в сравнении с однотрубной системой отопления.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

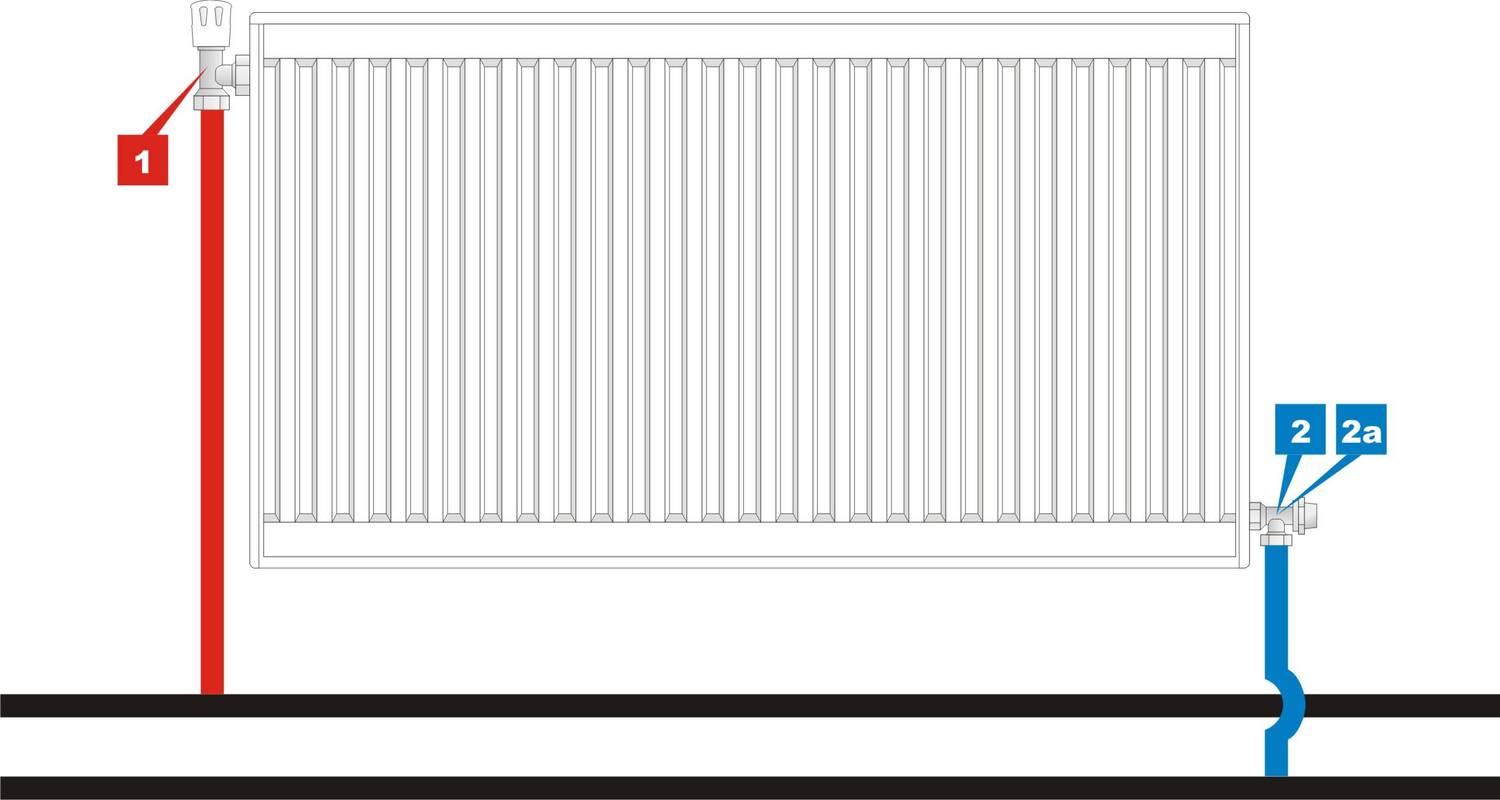

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

  1. Теплоноситель поступает в батарею из верхнего угла.
  2. Жидкость расходится по всему доступному объёму.
  3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу.

Полезное видео

В видео разбираются особенности разных популярных схем подключения радиаторов.

Как сделать наиболее оптимальный выбор

В частных домах рекомендуется использовать двухтрубную обвязку, хотя она дороже и сложнее в установке. Среди схем подключения радиаторов нужно выбирать по желаемому результату. Лучший прогрев обеспечивает диагональная, а с эстетической стороны лидирует нижняя.

Варианты подключения радиаторов отопления: способы и особенности

Помещение нельзя назвать комфортным, если зимой в нем не будет поддерживаться нормальная температура. Изучив варианты подключения радиаторов отопления, легко выбрать эффективную схему. Она, подобно циркуляции крови в организме, будет поддерживать в здании «жизнеобеспечение». Неверно делать что-то по схеме, которую посоветовали без учета показателей теплоотдачи радиатора и этажности. В результативной работе учитываются многие факторы, особенно способ подключения батарей и тип циркуляции теплоносителя.

Способ подключения радиаторов зависит от площади помещения, этажности дома и прочих факторов

Определяем лучшее место для монтажа радиаторов

Схема функционирования отопления при грамотном подходе будет годами подтверждать свою результативность. В частном доме на практике ощутимы показатели эффективного подключения радиаторов отопления:

  • во всех комнатах комфортная температура;
  • к теплым батареям открыт доступ циркуляции воздуха;
  • места соединения трубопровода и радиаторов не подтекают;
  • схема эффективная и экономная;
  • в любой момент можно отключить отопление одного из помещений, чтобы провести аварийную замену части отопительного оборудования.

Новичкам в этом деле кажется, что не так просто достичь в каждой комнате комфортной температуры. Но эти схемы работают в разных зданиях десятилетиями, что доказывает – ничего сложного нет. Независимо от способа подачи горячей воду, которой наполняют отопительную систему, каждый из радиаторов должен иметь свой вход и выход, чтобы обеспечить «обратку».

Сам радиатор или металлическая конструкция трубчатой формы для обогрева воздуха в помещении формирует некий защитный экран от холода, попадающего от окна. Также постепенно промерзают полы, стены и потолок, но чаще всего радиаторы располагают под подоконниками. От расположения батарей, от их количества (площади прогреваемой поверхности) напрямую будет зависеть тепло в доме или вспомогательной постройке.

Существуют нормы расстояния для радиаторов, обеспечивающие наибольшую отдачу тепла:

  • до нижнего края подоконника около 10-12 см;
  • до стены – 10-20 см
  • до нижней поверхности (пола) – 12-15 см.

Традиционно радиаторы располагают под подоконником

Законами физики оправдано расположение под окнами прибора отопления – холодный воздух тяжелее теплого. От окон он «сползает» на радиаторы, прогреваясь, поднимается и распространяется по комнате. Если в комнате нет окон, только распашные балконные двери со стеклами, разумеется, у порога батарею не положишь. В этом случае правильная установка – сбоку от балкона, в непосредственной близости к двери вдоль стены.

Совет! Обязательно следуйте техническим нормам подключения радиаторов, описанных в СНиП 3.05.01-85.

Аналогичным образом производится монтаж отопительной системы у входной двери, если речь идет о секциях радиатора, стоящих в прихожей. В городских квартирах их редко делают в коридорах и прихожей. Но это правило установки имеет смысл в частном секторе, когда дверь открывается прямо на улицу, и морозный воздух мгновенно заполняет помещение. Рекомендуется при монтаже выдерживать расстояния от пола и стены, указанные в рекомендации. При необходимости обычно эти величины корректируют.

Радиаторы крупного формата или с большим количеством отсеков (8-16) дают много тепла, но им нужно достаточно места для установки. Вода, доходящая до последних секций, будет холоднее, чем поступившая в начало радиатора из трубы. Это тоже важно учитывать при выборе разновидности способа обеспечения теплом батарею.

Важно! Когда ради эстетики радиаторы экранируют декоративными щитами, существенно снижается их теплоотдача.

Не стоит монтировать экраны наглухо. В морозные дни максимально открывают систему отопления, отодвигают стоящую рядом мебель, на ночь поднимают тяжелые шторы на подоконники. Так теплоотдача, при любом варианте подключения радиаторов отопления, повышается на 15-40%. Нельзя монтировать батареи за встроенной мебелью!

Многосекционные радиаторы дают много тепла, но такие блоки нужно устанавливать подальше друг от друга

Специалисты также не рекомендуют близко друг от друга устанавливать 2 радиатора, чтобы плотность теплого воздушного потока не снижать у стены от установки кронштейнов. Чем дальше в комнате блоки обогрева воздуха, тем равномернее он будет прогреваться, циркулируя по дому.

Какие выбрать радиаторы отопления

При выборе модели радиаторов отопления ориентируются не на свои предпочтения, а на важнейшие показатели:

  1. Способность реагировать на повышение/понижение tº системы.
  2. Время прогревания радиатора и способность удерживать тепло без подачи теплой воды.
  3. Рабочее давление системы, что является определяющим при подсоединении отопления в многоквартирном доме и менее существенно в частном секторе (самоточная и принудительная циркуляция). Эти расчеты на радиаторы измеряются в барах или атмосферах (в пределах 3 – 10 единиц).
  4. Модульная вариативность или доступное наращивание количества секций.
  5. Способность работы в замкнутой системе, снабженной автоматикой, и регулировка тепла в доме с термореле.
  6. Доступ к промывке засорений и устранения воздушных пробок.
  7. Тепловая мощность отопительных приборов, на нее ориентируются при обеспечении теплом больших площадей (на 10 м² идет порядка 1кВт).

Большинство радиаторов, предлагаемых в торговой сети, пригодны к монтажу системы с большим количеством секций при любой схеме подключения. Конструктивно они бывают панельные и секционные.

Радиатор панельного типа

Панельные радиаторы заводской сборки гарантируют герметичность установки в помещении. Они рассчитаны на силу гидроудара, поэтому в городских квартирах такой формат в предпочтении.

Есть также дизайнерские и узкоспециализированные приборы отопления, которые призваны решать определенную задачу, даже если это будет в минус потокам теплого воздуха. Предлагаются и плинтусные конвекторы, не влияющие на дизайн помещения. Но их чаще приобретают для офисов и торговых залов, чтобы работать в системе с тепловыми завесами на входе.

Можно приобрести радиаторы отопления из разных материалов:

  • чугунные;
  • латунные;
  • медные;
  • стальные;
  • алюминиевые;
  • биметаллические;
  • композитные;
  • металлопластиковые;
  • из высокотехнологичных сплавов.

Дизайнерские варианты отличаются эстетикой – батареи не экранируют, скрывая место их расположения. Нередко это вполне самостоятельный декор необычной конфигурации. Единственный их недостаток – высокая стоимость.

Чугунный радиатор с декоративной поверхностью может стать украшением интерьера

Наиболее удобны в эксплуатации отопительные приборы простой конструкции с высокой степенью защиты от коррозии. Это нержавейка, хромирование и композитные материалы с пластиковым покрытием. Данные модели можно применять в многоквартирном и частном доме – любой вариант схемы подключения радиаторов.

Важно! Для помещений с повышенной влажностью лучше приобретать батареи, не требующие покраски.

Как осуществляется циркуляция в системе отопления

Залитая в отопительную систему вода циркулирует с подачей сверху самоточно. Но это делают и принудительно, в зависимости от схемы и типа котла – нужен специальный насос, подающий воду под давлением. Он может направлять воду до стояков подачи и «обратки». Это предусмотрено в конструкции котла, обеспечивающего принудительную систему подачи воды.

Естественная циркуляция жидкости по трубопроводам применима там, где периодически отмечаются перебои с электропитанием. Если насос работает от сети, то нагревательный котел не сможет работать автономно (энергонезависимый вариант). Вода движется из обогреваемого помещения в гараж и мастерскую по системе, благодаря вытеснению нагретым объемом холодной воды.

При правильном монтаже отопительных приборов и радиаторов эффективно работает любая схема. Реализация вариантов подключения зависит от нескольких составляющих, включая особенности разводку водопровода и общую протяженность теплотрассы.

Первый способ – одностороннее подсоединение радиатора предлагает схему с подающей трубой и отводящей к одной секции. Есть подача в верхнее отверстие и «обратка» через нижнее отверстие. Таким простейшим методом циркуляции гарантировано равномерное прогревание каждого модуля батареи. Большое количество секций (12-15) в однотрубных разводках дает заметные потери тепла, которые минимизируются в вариантах, рассчитанных на повышенную мощность радиаторов.

Трубы подачи и обратки могут заходить в одну и ту же секцию радиатора

Совет! Используйте рациональную одностороннюю схему отопления с обраткой снизу в одноэтажной постройке, даже когда предполагается установка многосекционных радиаторов.

Другой способ подключения отопительного оборудования – седельный. Его еще называют нижнее подсоединение радиаторов отопления в частном доме. Когда трубопровод выведен под пол, такой вариант остается наиболее актуальным. Труба-теплоноситель и отводящий фрагмент монтируют к нижним патрубкам противолежащих элементов. У данного методы подключения невысокий КПД – теплопотери порядка 15%. Зато у верхней части радиатора равномерный обогрев. В целях экономии данную схему легко перекрыть на одну комнату от обычных шаровых кранов.

При низкой теплоотдаче за батареи на отопительный сезон рекомендуется устанавливать фольгированный материал на подложке – пенофол или изоспан. Это обеспечит эффект отражения тепла в воздух вместо поглощения тепла отделкой. Ниши для радиаторов можно покрыть белой краской или моющимся обоями светлого тона.

Третий вариант – диагональный способ подключения при двухтрубной схеме. Это так называемое перекрестное подсоединение, рассчитанное на большое количество секций батареи. Хорошо продуманная конструкция предполагает включение саморегулирующихся систем от реле. Подаваемый теплоноситель распределяется внутри радиатора достаточно равномерно, обеспечивая достойную отдачу тепла. Основная подача идет с верхней стороны радиатора, теплоноситель, проходя все секции, идет к «обратке» снизу с разных сторон.

Обратите внимание! Минимальные теплопотери будут при диагональном подключении радиаторов. При равномерном прохождении теплой воды сверху вниз, вплоть до коллектора радиатора, они составляют не более 2-5%.

Установка радиатора при помощи строительного уровня

Специалисты рекомендуют придерживаться температурных норм и определенной технологии монтажа, чтобы система работала в оптимальном режиме и без воздушных пробок.

Варианты подключения радиаторов отопления: что важно учитывать при монтаже

Любые обогревающие модули монтируют с соблюдением направления горизонталь/вертикаль. Небольшой наклон по горизонтали даже в 1° приводит к засорению и завоздушиванию радиаторов, независимо от количества труб, особенно с погрешностью по горизонтали.

Если в комнате несколько модулей отопления, учитывайте, что все они должны быть на одном уровне, особенно когда выбираете двухтрубную схему подключения батарей. А соблюдение рекомендуемого интервала от стен, пола и подоконника дает (от 5 до 15 см) обеспечивает достаточную циркуляцию обогреваемого воздуха.

Желательно сопоставлять длину батареи и подоконной ниши – варьировать в пределах 75% формата окна. Но показатели теплоотдачи связаны с правильной схемой монтажа радиаторов к трубам подачи и обратки.

Выбор схемы напрямую связан с типом циркуляции теплоносителя – естественная (сверху вниз) и принудительная. Любое самоточное движение также связано и с расширением нагреваемой воды, заполняющей радиаторы поочередно. Остывающая вода возвращается в котел. Батареи верхнего этажа (уровня) рекомендуется оборудовать кранами для спуска воздуха от крана Маевского, а котёл установить в подвале или отдельной котельной.

В домах большой площади с пристройками и вспомогательными помещениями, где отопление монтируется от общей схемы, проект лучше поручить специалистам профильной компании. Постройки небольшой площади можно обеспечить теплом самостоятельно – по однотрубной схеме.

130 фото различных вариантов соединений

Система отопления является одним из важнейших элементом домоустройства. Отопление дома напрямую зависит от выбранной системы отопления, и того способа, каким она была подключена. К сожалению, далеко не каждый знает, как лучше подключить радиатор отопления своими руками.

Но прежде, стоит разобраться в разновидностях отопительных систем. Это необходимо, так как при подключении могут быть свои особенности в зависимости от выбранной системы.

Разновидности отопительных систем

В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.

Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.

Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.

Преимущества подобной системы:

  • экономичность, в плане необходимых материалов;
  • небольшие временные затраты при монтаже;

Ее недостатками являются:

  • Отсутствует возможность верхнего подключения;
  • Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
  • Теплоотдача не может превышать норму, рассчитанную при установке;

Двухтрубная система – отличается от предыдущей тем, что за подачу и возврат воды отвечают независимые трубы. Также, при использовании данной модели, радиаторы подключаются параллельно.

Достоинства этого метода подключения:

  • возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
  • равномерное нагревание всех элементов;

Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.

Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Крайне не рекомендуется зашивать радиаторы в ящик или закрывать их декоративным экраном, так как в этом случае теплоотдача элементов значительно снижается.

Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.

Подключение радиатора в домашних условиях

Перед непосредственной установкой стоит убедиться в наличии всех элементов необходимых для монтажа. Если был выбран однотрубный метод подключения, рекомендуется приобрести байпас, который позволит снять устанавливаемый радиатор без необходимости перекрывать всю систему.

Также, согласно размерам и методу подключения подбираются соединительные элементы, если они не входят в комплект к радиатору. Сюда же можно отнести запорные вентили и сгоны, которые также подбираются по размерам.

Крайне желательно установить в конструкцию кран Маевского, который позволит периодически стравливать скопившийся воздух из системы.

В интернете существует большое количество фото демонстрирующих подключения радиаторов отопления, для выбора оптимальной конфигурации комплектующих.

Стоит заметить, что при установке любых видов радиаторов за исключением чугунных, не стоит снимать упаковку до завершения монтажных работ.

Инструкция для правильного подключения радиатора

Одной из основополагающих операций является разметка и установка кронштейнов. Делать это рекомендуется в соответствии с вышеперечисленными указаниями, либо согласно инструкции производителя радиатора.

Важно не допустить слишком сильного перекоса, так как это может привести к нежелательным последствиям в виде застоя. После установки, прибор должен плотно опираться на все крепления.

Далее следует выкрутить все заглушки из радиатора. Если используется однотрубный метод, в первую очередь к радиатору присоединяется байпас, который заранее оборудован вентилем. В противном случае, к прибору с помощью сгона подключается регулирующий вентиль.

Используя сгоны, нагревательный элемент подключается к системе отопления. Для обеспечения герметизации, при необходимости рекомендуется использовать паклю или аналогичный уплотнитель.

Установка радиатора в систему завершена, но для его полноценной работы потребуется еще опрессовка прибора. Для проведения этой процедуры рекомендуется обратиться к сантехнику, так как потребуется профессиональная аппаратура.

Фото процесса подключение радиаторов отопления


Также рекомендуем посетить:

Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу



Содержание статьи

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Последовательные и параллельные конфигурации батарей и информация

BU-302: Configuraciones de Baterías en Serie y Paralelo (Español)

Узнайте, как расположить батареи для увеличения напряжения или увеличения емкости.

Батареи достигают желаемого рабочего напряжения путем последовательного соединения нескольких ячеек; каждая ячейка складывает свой потенциал напряжения, чтобы получить общее напряжение на клеммах. Параллельное соединение обеспечивает более высокую мощность за счет суммирования общего ампер-часа (Ач).

Некоторые блоки могут состоять из комбинации последовательного и параллельного подключения. Аккумуляторы для ноутбуков обычно имеют четыре литий-ионных элемента 3,6 В последовательно для достижения номинального напряжения 14,4 В и два параллельно для увеличения емкости с 2400 мАч до 4800 мАч. Такая конфигурация называется 4s2p, что означает четыре ячейки последовательно и две параллельно. Изоляционная фольга между ячейками предотвращает электрическое короткое замыкание проводящей металлической оболочкой.

Аккумуляторы большинства типов подходят для последовательного и параллельного подключения.Важно использовать батареи одного и того же типа с одинаковым напряжением и емкостью (Ач) и никогда не смешивать батареи разных производителей и размеров. Более слабая ячейка вызовет дисбаланс. Это особенно важно в последовательной конфигурации, потому что мощность батареи определяется самым слабым звеном в цепи. Аналогия — это цепочка, звенья которой представляют последовательно соединенные элементы батареи (рис. 1).

Рисунок 1: Сравнение батареи с цепью.
Звенья цепи представляют собой элементы, включенные последовательно для увеличения напряжения, удвоение звена означает параллельное соединение для повышения токовой нагрузки.

Слабый элемент может не выйти из строя сразу, но при нагрузке он истощится быстрее, чем сильный. При зарядке аккумулятор с низким уровнем заряда заполняется раньше, чем с высоким уровнем, потому что его нужно заполнить меньше, и он остается заряженным дольше, чем другие. При разряде слабая ячейка опорожняется первой, и ее забивают более сильные братья.Ячейки в групповых упаковках должны быть согласованы, особенно при использовании под большими нагрузками. (См. BU-803a: Несоответствие ячеек, балансировка).


Приложения с одной ячейкой

Одноэлементная конфигурация представляет собой простейший аккумуляторный блок; элемент не требует согласования, и схема защиты на небольшом литий-ионном элементе может быть простой. Типичными примерами являются мобильные телефоны и планшеты с одним литий-ионным аккумулятором 3,60 В. Одноэлементный элемент также используется в настенных часах, в которых обычно используются щелочные элементы на 1,5 В, наручные часы и резервное копирование памяти, большинство из которых имеют очень низкое энергопотребление.

Номинальное напряжение аккумуляторной батареи на никелевой основе составляет 1,2 В, щелочной — 1,5 В; оксид серебра составляет 1,6 В, а свинцово-кислотный — 2,0 В. Первичные литиевые батареи находятся в диапазоне от 3,0 до 3,9 В. Литий-ионный — 3,6 В; Li-фосфат — 3,2 В, а литий-титанат — 2,4 В.

Литий-марганцевые и другие системы на основе лития часто используют ячейки с напряжением 3,7 В и выше. Это связано не столько с химией, сколько с увеличением ватт-часов (Втч), что становится возможным при более высоком напряжении. Аргумент гласит, что низкое внутреннее сопротивление элемента поддерживает высокое напряжение под нагрузкой.Для рабочих целей эти ячейки подходят как кандидаты на 3,6 В. (См. BU-303 «Путаница с напряжениями»)

Соединение серии


В портативном оборудовании, требующем более высокого напряжения, используются аккумуляторные блоки с двумя или более элементами, соединенными последовательно. На рисунке 2 показан аккумуляторный блок с четырьмя последовательно соединенными литий-ионными элементами 3,6 В, также известными как 4S, для получения номинального напряжения 14,4 В. Для сравнения, свинцово-кислотная цепочка из шести элементов с 2 В на элемент будет генерировать 12 В, а четыре щелочных с 1,5 В на элемент будут давать 6 В.

Рисунок 2: S eries подключение четырех ячеек (4s).
Добавление ячеек в цепочку увеличивает напряжение; емкость остается прежней.
Предоставлено Cadex


Если вам нужно нечетное напряжение, скажем, 9,50 вольт, подключите последовательно пять свинцово-кислотных, восемь никель-металл-гидридных или никель-кадмиевых или три ионно-литиевых. Конечное напряжение батареи не обязательно должно быть точным, если оно выше, чем указано в устройстве. Источник питания 12 В может работать вместо 9,50 В. Большинство устройств с батарейным питанием могут выдерживать некоторое перенапряжение; однако необходимо соблюдать напряжение в конце разряда.

Высоковольтные батареи сохраняют малый размер проводника. Аккумуляторные электроинструменты работают от батарей 12 В и 18 В; в моделях высокого класса используются 24 В и 36 В. Большинство электровелосипедов поставляются с литий-ионным аккумулятором 36 В, некоторые — 48 В. Автомобильная промышленность хотела увеличить стартерную батарею с 12 В (14 В) до 36 В, более известную как 42 В, путем последовательного размещения 18 свинцово-кислотных элементов. Логистика замены электрических компонентов и проблемы с дугой на механических переключателях сорвали ход.

Некоторые легкие гибридные автомобили работают на литий-ионном аккумуляторе 48 В и используют преобразование постоянного тока в 12 В для электрической системы.Запуск двигателя часто осуществляется отдельной свинцово-кислотной батареей на 12 В. Ранние гибридные автомобили работали от батареи 148 В; электромобили обычно 450–500 В. Такой аккумулятор требует более 100 последовательно соединенных литий-ионных элементов.

Высоковольтные батареи требуют тщательного согласования ячеек, особенно при работе с большими нагрузками или при работе при низких температурах. Если несколько ячеек соединены в цепочку, вероятность отказа одной ячейки реальна, и это приведет к сбою. Чтобы этого не произошло, твердотельный переключатель в некоторых больших батареях обходит неисправную ячейку, чтобы обеспечить непрерывный ток, хотя и при более низком напряжении в цепочке.

Сопоставление ячеек является проблемой при замене неисправного элемента в устаревшем блоке. Новая ячейка имеет большую емкость, чем другие, что вызывает дисбаланс. Сварная конструкция усложняет ремонт, поэтому аккумуляторные блоки обычно заменяются целиком.

Высоковольтные батареи в электромобилях, полная замена которых невозможна, делят батарею на модули, каждый из которых состоит из определенного количества ячеек. Если одна ячейка выходит из строя, заменяется только затронутый модуль.Небольшой дисбаланс может возникнуть, если новый модуль будет оснащен новыми ячейками. (См. BU-910: Как отремонтировать аккумуляторный блок.)

На рисунке 3 показан аккумуляторный блок, в котором «ячейка 3» выдает только 2,8 В вместо полностью номинальных 3,6 В. При пониженном рабочем напряжении эта батарея достигает точки окончания разряда раньше, чем обычная батарея. Напряжение падает, и устройство выключается с сообщением «Батарея разряжена».


Рисунок 3: S eries соединение с неисправной ячейкой.
Неисправный элемент 3 снижает напряжение и преждевременно отключает оборудование.
Предоставлено Cadex


Батареи в дронах и пультах дистанционного управления для любителей, которым требуется высокий ток нагрузки, часто демонстрируют неожиданное падение напряжения, если одна ячейка в цепочке слаба. Максимальный ток нагружает хрупкие ячейки, что может привести к поломке. Считывание напряжения после заряда не позволяет выявить эту аномалию; проверка баланса ячеек или проверка емкости с помощью анализатора батарей.


Постукивание по последовательной строке

Обычной практикой является подключение к последовательной цепочке свинцово-кислотного массива для получения более низкого напряжения. Для тяжелонагруженного оборудования, работающего от батарейного блока 24 В, может потребоваться источник питания 12 В для вспомогательной работы, и это напряжение удобно доступно в промежуточной точке.

Постукивание не рекомендуется, поскольку оно создает дисбаланс ячеек, так как одна сторона батарейного блока загружена больше, чем другая. Если несоответствие не может быть исправлено с помощью специального зарядного устройства, побочным эффектом является сокращение срока службы батареи.Вот почему:

При зарядке несбалансированной свинцово-кислотной аккумуляторной батареи с помощью обычного зарядного устройства недозаряженная часть имеет тенденцию к сульфатированию, поскольку элементы никогда не получают полной зарядки. Секция высокого напряжения батареи, которая не принимает дополнительную нагрузку, имеет тенденцию к перезарядке, что приводит к коррозии и потере воды из-за выделения газов. Обратите внимание, что зарядное устройство, заряжающее всю цепочку, проверяет среднее напряжение и соответственно прекращает заряд.

Нарезание резьбы также распространено на литий-ионных и никелевых батареях, и результаты аналогичны свинцово-кислотным: сокращение срока службы.(См. BU-803a: Согласование и балансировка ячеек.) В новых устройствах используется преобразователь постоянного тока в постоянный для обеспечения правильного напряжения. В электрических и гибридных транспортных средствах в качестве альтернативы используется отдельная низковольтная батарея для вспомогательной системы.


Параллельное соединение

Если требуются более высокие токи, а ячейки большего размера недоступны или не соответствуют конструктивным ограничениям, одна или несколько ячеек могут быть подключены параллельно. Большинство химических компонентов батарей допускают параллельные конфигурации с небольшими побочными эффектами.На рисунке 4 показаны четыре ячейки, соединенные параллельно в схеме P4. Номинальное напряжение показанного блока остается на уровне 3,60 В, но емкость (Ач) и время работы увеличиваются в четыре раза.

Рисунок 4: Параллельное соединение четырех ячеек (4p).
При использовании параллельных ячеек емкость в Ач и время работы увеличиваются, а напряжение остается неизменным.

Предоставлено Cadex


Ячейка, которая развивает высокое сопротивление или размыкается, менее критична в параллельной цепи, чем в последовательной конфигурации, но выходящая из строя ячейка снизит общую нагрузочную способность.Это как двигатель, работающий только на трех цилиндрах, а не на всех четырех. С другой стороны, электрическое короткое замыкание является более серьезным, поскольку неисправный элемент забирает энергию из других элементов, вызывая опасность пожара. Большинство так называемых электрических коротких замыканий мягкие и проявляются как повышенный саморазряд.

Полное короткое замыкание может произойти из-за обратной поляризации или роста дендритов. Большие блоки часто включают в себя предохранитель, который отключает неисправный элемент от параллельной цепи в случае короткого замыкания.На рисунке 5 показана параллельная конфигурация с одной неисправной ячейкой.

Рисунок 5: Параллельное соединение / соединение с одной неисправной ячейкой.
Слабый элемент не повлияет на напряжение, но обеспечит малое время работы из-за пониженной емкости. Закороченный элемент может вызвать чрезмерный нагрев и стать причиной возгорания. На больших батареях предохранитель предотвращает высокий ток, изолируя элемент.

Предоставлено Cadex


Последовательное / параллельное соединение

Последовательная / параллельная конфигурация, показанная на рисунке 6, обеспечивает гибкость конструкции и позволяет достичь требуемых номинальных значений напряжения и тока со стандартным размером ячейки.Полная мощность — это сумма напряжения, умноженного на ток; батарея 3,6 В (номинальная), умноженная на 3400 мАч, дает 12,24 Втч. Четыре элемента питания 18650 емкостью 3400 мАч каждый можно подключить последовательно и параллельно, как показано, чтобы получить номинальное напряжение 7,2 В и общую мощность 48,96 Вт-ч. Комбинация из 8 элементов даст 97,92 Втч, допустимый предел для перевозки на воздушном судне или перевозки без опасных материалов класса 9. (См. BU-704a: Доставка литиевых батарей по воздуху). Тонкий элемент позволяет гибкую конструкцию блока, но необходима схема защиты.

Рисунок 6: S eries / параллельное соединение четырех ячеек (2s2p).
Эта конфигурация обеспечивает максимальную гибкость проектирования. Распараллеливание ячеек помогает в управлении напряжением.

Предоставлено Cadex

Литий-ионный аккумулятор
хорошо подходит для последовательной / параллельной конфигурации, но элементы нуждаются в мониторинге, чтобы оставаться в пределах напряжения и тока.Интегральные схемы (ИС) для различных комбинаций ячеек доступны для контроля до 13 литий-ионных ячеек. Для более крупных пакетов требуются специальные схемы, и это относится к аккумуляторным батареям для электронных велосипедов, гибридным автомобилям и Tesla Model 85, которая потребляет более 7000 ячеек 18650, чтобы составить аккумулятор мощностью 90 кВт · ч.

Терминология для описания последовательного и параллельного соединения

В производстве аккумуляторов сначала указывается количество ячеек, соединенных последовательно, а затем ячеек, размещаемых параллельно. Пример — 2с2п.В Li-ion сначала всегда изготавливаются параллельные струны; завершенные параллельные блоки затем помещаются последовательно. Литий-ионная система основана на напряжении и хорошо подходит для параллельного формирования. Объединение нескольких ячеек в параллель с последующим последовательным добавлением блоков снижает сложность управления напряжением для защиты блока.

Сначала сборка последовательностей, а затем их параллельное размещение может быть более обычным для никель-кадмиевых аккумуляторов, чтобы удовлетворить химический механизм челнока, который уравновешивает заряд в верхней части заряда.«2с2п» — обычное дело; Были выпущены официальные документы, которые относятся к 2p2s при параллельном соединении последовательной строки.


Устройства безопасности при последовательном и параллельном подключении

Переключатели с положительным температурным коэффициентом (PTC) и устройства прерывания заряда (CID) защищают аккумулятор от перегрузки по току и избыточного давления. Хотя эти защитные устройства рекомендуются для безопасности в меньших 2- или 3-элементных батареях с последовательной и параллельной конфигурацией, они часто не используются в более крупных многоэлементных батареях, например, для электроинструментов.PTC и CID работают, как ожидалось, переключая ячейку на чрезмерный ток и внутреннее давление в ячейке; однако завершение работы происходит в каскадном формате. Хотя некоторые ячейки могут рано отключиться, ток нагрузки вызывает избыточный ток на оставшихся ячейках. Такое состояние перегрузки может привести к тепловому разгоне до срабатывания остальных предохранительных устройств.

Некоторые ячейки имеют встроенные PCT и CID; эти защитные устройства также могут быть добавлены задним числом. Инженер-проектировщик должен знать, что любое предохранительное устройство может выйти из строя.Кроме того, PTC вызывает небольшое внутреннее сопротивление, которое снижает ток нагрузки. (См. Также BU-304b: Обеспечение безопасности литий-ионных аккумуляторов)


Простые инструкции по использованию первичных бытовых батарей
  • Следите за чистотой контактов аккумулятора. Конфигурация с четырьмя ячейками имеет восемь контактов, и каждый контакт добавляет сопротивление (ячейка к держателю и держатель к следующей ячейке).
  • Никогда не смешивайте батареи; замените все ячейки, когда они слабые. Общая производительность зависит от самого слабого звена в цепи.
  • Соблюдайте полярность. Перевернутая ячейка вычитает, а не добавляет к напряжению ячейки.
  • Выньте батареи из оборудования, когда оно больше не используется, чтобы предотвратить утечку и коррозию. Это особенно важно для первичных цинк-углеродных элементов.
  • Не храните незакрепленные элементы в металлическом ящике. Поместите отдельные ячейки в небольшие полиэтиленовые пакеты, чтобы предотвратить короткое замыкание. Не носите в карманах незакрепленные ячейки.
  • Храните батарейки в недоступном для маленьких детей месте.Ток от батареи может не только вызвать удушье, но и вызвать изъязвление стенки желудка при проглатывании. Батарея также может разорваться и вызвать отравление. (См. BU-703: Проблемы со здоровьем, связанные с батареями.)
  • Не заряжайте неперезаряжаемые батареи; скопление водорода может привести к взрыву. Выполняйте экспериментальную зарядку только под наблюдением.


Простые инструкции по использованию вторичных батарей
  • Соблюдайте полярность при зарядке вторичного элемента.Обратная полярность может вызвать короткое замыкание и создать опасную ситуацию.
  • Выньте полностью заряженные батареи из зарядного устройства. Потребительское зарядное устройство может не подавать правильный постоянный заряд при полной зарядке, что может привести к перегреву элемента.
  • Заряжайте только при комнатной температуре.

Последнее изменение: 19 июн 2020

*** Пожалуйста, прочтите комментарии ***

Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта.Battery University отслеживает комментарии и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык, избегая спама и дискриминации.

Если у вас есть предложение или вы хотите сообщить об ошибке, воспользуйтесь формой «свяжитесь с нами» или напишите нам по адресу: [email protected]. Нам нравится получать от вас известия, но мы не можем ответить на все запросы. Мы рекомендуем размещать свой вопрос в разделах комментариев, чтобы Battery University Group (BUG) могла поделиться им.

Предыдущий урок Следующий урок

Или перейти к другой артикуле

Батареи как источник питания Литиевая батарея

для работы в холодную погоду

Когда дело доходит до питания жилых автофургонов, лодок, гольф-каров и электромобилей или обеспечения накопителей для систем солнечной энергии, литий-железо-фосфатные батареи RELiON имеют ряд преимуществ перед свинцово-кислотными батареями.У них более долгая жизнь. Они легче, но имеют большую вместимость. Они не требуют обслуживания и могут устанавливаться в любом направлении. Они также заряжаются быстрее и не требуют полной зарядки перед хранением или использованием.

Литий-железо-фосфатные батареи

можно безопасно разряжать в широком диапазоне температур, обычно от –20 ° C до 60 ° C, что делает их практичными для использования в любых погодных условиях, с которыми сталкиваются многие потенциально низкие температуры, включая жилые автофургоны и отключенные. сетка солнечная.Фактически, литий-ионные батареи намного лучше работают при более низких температурах, чем свинцово-кислотные. Например, при 0 ° C емкость свинцово-кислотной батареи снижается до 50%, в то время как литий-железо-фосфатная батарея теряет только 10% при той же температуре.

Проблема низкотемпературной зарядки литием

Когда дело доходит до перезарядки литий-ионных аккумуляторов, существует одно жесткое и быстрое правило: чтобы предотвратить необратимое повреждение аккумулятора, не заряжайте их при температуре ниже нуля (0 ° C или 32 ° F) без снижения температуры. ток заряда.Если ваша система управления батареями (BMS) не обменивается данными с зарядным устройством, и зарядное устройство не способно реагировать на предоставленные данные, это может быть сложно сделать.


В чем причина этого важного правила?

При зарядке при температурах выше точки замерзания ионы лития внутри батареи впитываются, как губка, пористым графитом, составляющим анод, отрицательный полюс батареи. Однако ниже точки замерзания ионы лития не улавливаются анодом эффективно.Вместо этого многие ионы лития покрывают поверхность анода, этот процесс называется литиевым покрытием , что означает, что меньше лития, вызывающего ток электричества, и емкость батареи падает. Зарядка при температуре ниже 0 ° C при несоответствующей скорости заряда также приводит к снижению механической устойчивости аккумулятора и повышению его предрасположенности к внезапным сбоям.

Повреждение аккумулятора при зарядке при более низких температурах пропорционально скорости зарядки. Более медленная зарядка может уменьшить ущерб, но это редко бывает практическим решением.В большинстве случаев, если литий-ионный аккумулятор хотя бы раз зарядить при температуре ниже точки замерзания, он будет безвозвратно поврежден и должен быть безопасно утилизирован или переработан.

В условиях ниже нуля, без связи BMS с зарядным устройством, которое запрограммировано на снижение тока, когда это необходимо, единственным решением было нагреть батареи до температуры выше точки замерзания перед зарядкой, либо поместив их в более теплую среду, либо обернув их. в тепловом одеяле или размещении небольшого обогревателя рядом с батареями, в идеале с термометром для контроля температуры во время зарядки.Это не самый удобный процесс.

Новая литий-ионная аккумуляторная система для низкотемпературной зарядки

Чтобы решить проблему зарядки и сделать литий-ионные аккумуляторы более безопасными и более практичными для использования при низких температурах, RELiON разработал новую серию литий-железо-фосфатных аккумуляторов, которые могут заряжаться при температурах до -20 ° C (-4 ° C). F). В системе используется запатентованная технология, которая получает питание от самого зарядного устройства, не требуя дополнительных компонентов.

Весь процесс нагрева и зарядки полностью незаметен для пользователя. Просто подключите аккумулятор к обычному литий-ионному зарядному устройству, а внутренняя система обогрева и контроля позаботится обо всем остальном.

Поскольку для нагрева элементов требуется время, процесс зарядки при температурах ниже точки замерзания займет немного больше времени. Например, для низкотемпературной батареи RELiON RB100-LT 100 Ач требуется около часа, чтобы нагреться от -20 ° C до + 5 ° C, прежде чем начнется зарядка.В меньшем диапазоне температур нагрев до безопасной температуры зарядки происходит пропорционально быстрее.

Низкотемпературная серия

RELiON выглядит и работает так же, как и другие наши батареи, с такой же мощностью и производительностью. У них одинаковое время зарядки при температурах выше нуля. Они также имеют те же размеры, конфигурацию и возможности подключения, что и его стандартные аналоги, поэтому их легко заменить в приложениях, которые уже используют батареи RELiON. И они идеально подходят для тех, кто до сих пор использует свинцово-кислотные батареи в условиях низких температур.

Идеальное решение для литиевых батарей для низкотемпературных применений

С аккумуляторами RELiON серии LT пользователи, которые иногда сталкиваются с отрицательными температурами, теперь могут пользоваться многими преимуществами литиевых аккумуляторов, не беспокоясь о нагревании аккумулятора перед зарядкой. Они имеют тот же размер и производительность, что и стандартные литиевые батареи RELiON глубокого разряда, но могут безопасно заряжаться при понижении температуры до -20 ° C с использованием стандартного зарядного устройства.Они являются идеальным выбором для использования в жилых автофургонах, автономных солнечных батареях, электромобилях и в любых приложениях, где необходима зарядка при более низких температурах.

Текущие продукты серии LT:

RB20-LT: Идеально подходит для небольших применений в холодную погоду, таких как удаленный мониторинг, светодиодное освещение, камеры контроля дорожного движения и небольшие солнечные энергетические системы.

RB50-LT: компактный и легкий, но мощный, он идеально подходит для небольших систем солнечной энергии, удаленного мониторинга, каякинга и других небольших приложений, где требуется зарядка при низких температурах.

RB100-LT: выбор для использования в жилых автофургонах, автономных солнечных батареях, электромобилях и практически в любом приложении, где необходима зарядка при более низких температурах.

Автономная солнечная энергетическая система для отопления, охлаждения и охлаждения

Инновационный автономный инвертор с двумя выходами позволяет гибко управлять различными типами нагрузок переменного тока с батареями или без них.

Д-р Джордж С. Ченг, технический директор, CyboEnergy

С быстрым развертыванием возобновляемых источников энергии некоторые участки сети больше не могут принимать дополнительную солнечную энергию.Гавайи завершили свою программу учета солнечной энергии в 2015 году, и ее коммунальные предприятия наложили ограничения, чтобы избежать солнечной нагрузки на сеть. В апреле ISO Калифорнии принудил к временному отключению некоторых крупных солнечных электростанций, чтобы избежать нестабильности сети. Автономная солнечная энергия становится все более подходящим вариантом для таких рынков, особенно для отопления и охлаждения.

Отопление, охлаждение и охлаждение необходимы в повседневной жизни. Мы часто не осознаем, что они добавляют до 50% энергии, потребляемой в наших домах.Использование внесетевой солнечной энергии для обеспечения энергией этих аспектов может компенсировать значительную часть затрат на электроэнергию в доме.

Основы проектирования автономной системы
Традиционная автономная солнечная энергетическая система, как показано на Рисунке 1, включает несколько солнечных панелей, соединенных последовательно и / или параллельно для подачи энергии постоянного тока на контроллер заряда солнечной батареи, который затем заряжает аккумулятор. Инвертор получает питание постоянного тока от батареи и подает питание переменного тока на нагрузку. Батарея является центральной частью этой системы и всегда работает, даже когда светит солнце.Он должен быть достаточно большим, чтобы обеспечивать питание нагрузки днем ​​и ночью. Это вызывает постоянный износ, увеличивающий срок службы батареи.

Рисунок 1. Традиционная автономная солнечная система

Хранение солнечной энергии без батарей
Другой вариант — хранить солнечную энергию в виде горячей воды, а не в батареях. На рисунке 2 показан автономный солнечный инвертор мощностью 1,2 кВт, подключенный к нижнему нагревательному элементу водонагревателя, доставляющий солнечную энергию непосредственно от солнечных панелей для нагрева воды.Этот тип конструкции системы не требует батареи. Температуру нижнего нагревательного элемента можно установить намного выше, чем верхнего элемента. Это предотвращает включение верхнего элемента, потребляющего электроэнергию, если за короткое время не будет использовано большое количество горячей воды. Горячая вода всегда будет доступна, потому что мощность сети может быстро нагреть воду от верхнего нагревательного элемента.

Рисунок 2. Автономное фотоэлектрическое солнечное водонагревание

Кроме того, уникальный дизайн CyboInverter, показанный на рисунке, позволяет ему напрямую подключаться к четырем солнечным панелям мощностью 250–320 Вт, в то время как традиционные микроинверторы можно подключать только к одной.Таким образом, один CyboInverter мощностью 1,2 кВт может обеспечить достаточно горячей воды для семьи из двух человек. Точно так же два подключенных гирляндой CyboInverter могут подключаться к восьми панелям и обеспечивать достаточно горячей воды для четырех-пяти человек.

Это простой способ хранить солнечную энергию в виде горячей воды без использования батарей. Это снижает счета за электроэнергию, а также решает проблемы нестабильности сети. Эта конструкция также более рентабельна, чем установка солнечных тепловых систем на крыше, поскольку она исключает движущиеся части и подходит для холодного климата, где вода в коллекторах может замерзнуть.

Один инвертор как для отопления, так и для охлаждения
Поскольку нагревательный элемент является резистивной нагрузкой, а охлаждающий компрессор требует значительного скачка мощности для запуска, для автономного инвертора очень трудно эффективно работать с обоими типами нагрузок и эффективно. На рис. 3 показан автономный инвертор с двумя выходами, который может подавать питание переменного тока через выходной порт 1 или порт 2 вне сети для запуска нагревательных или охлаждающих устройств соответственно.

Рис. 3. Автономный CyboInverter

с двумя выходами

Автономная солнечная энергетическая система для отопления и охлаждения, показанная на Рисунке 4, имеет два автономных инвертора солнечной энергии с двойным выходом, где главный блок соединен гирляндной цепью с ведомым блоком, образуя 2.Система 4 кВт. Четыре солнечные панели мощностью 300 Вт подключаются к четырем входным каналам двух инверторов. Одна батарея на 48 В подключается к остальным четырем входным каналам параллельно, чтобы обеспечить достаточную импульсную мощность для запуска компрессора кондиционера или холодильника. Аккумулятор также может обеспечивать систему питанием в ночное время. В систему могут быть добавлены автоматические, ручные или дистанционно управляемые переключатели на базе Интернета вещей для переключения между двумя автономными режимами.

Рис. 4. Автономная солнечная система для отопления и охлаждения

В первом автономном режиме система может собирать энергию от солнечных панелей и передавать мощность через выходной порт 1 (левая сторона) инвертора на одноэлементный или двухэлементный электрический водонагреватель или обогреватель.Мощность солнечной энергии не обязательно должна соответствовать мощности общей нагрузки, потому что инверторы не пытаются регулировать выходное напряжение. В этом случае автономные инверторы всегда будут работать с включенным MPPT для каждой солнечной панели для максимального сбора энергии. Подключенные батареи обычно простаивают, потому что нет необходимости передавать энергию батареи на электрический водонагреватель.

Во втором автономном режиме система может питать освещение, вентиляторы, ПК, зарядные устройства для телефонов и холодильник через выходной порт 2 инвертора (правая сторона).В этом режиме аккумулятор на 48 В играет важную роль, поскольку он обеспечивает необходимую мощность постоянного тока для инверторов для генерации импульсной мощности для запуска компрессора холодильника. После запуска холодильника требуемая мощность переменного тока значительно упадет. Если солнечная энергия обеспечивает достаточную мощность, чтобы инверторы могли работать в холодильнике, инверторы не будут потреблять энергию от батареи. Это обеспечивает более длительный срок службы батареи. Система также может работать с новыми типами кондиционеров, для которых требуется гораздо меньшая импульсная мощность, чем для традиционных кондиционеров.

По сравнению с традиционными автономными солнечными системами, описанная автономная солнечная энергосистема с двумя выходами имеет множество функций и преимуществ, в том числе:

  • Не требует батарей для нормальной работы,
  • Двойные выходы переменного тока для автономного обогрева, охлаждения и охлаждения,
  • MPPT на уровне панели для максимального увеличения производства солнечной энергии,
  • Отсутствие высокого напряжения или высокого постоянного тока, поэтому система является искробезопасной,
  • Гибкость для создания больших микросетей с несколькими инверторами,
  • Экономичный, простой в установке и обслуживании.

Опции съемного автомобильного обогревателя: мощность, мощность и безопасность

Автомобильные автомобильные обогреватели никогда не будут такими же эффективными, как встроенные системы обогрева, которые они призваны заменить, но они почти всегда лучше, чем отсутствие тепла вообще.

Основная проблема заключается в том, что водители часто обращаются к подключаемым нагревателям, чтобы заменить или дополнить заводскую систему отопления, которая перестала работать, и это своего рода тепловая мощность, которую просто невозможно сопоставить из-за ограничений, присущих подключаемым автомобилям. обогреватели.

сбайрам / E + / Getty

Типы подключаемых автомобильных обогревателей

Доступны два основных варианта подключаемого автомобильного обогревателя, и они не созданы равными.

  • Обогреватели жилых помещений на 120 В : Эти электрические обогреватели предназначены для подключения к стене. Способность этих устройств отводить тепло ограничена только размером, а большие электрические обогреватели способны обогревать гораздо большие помещения, чем салон автомобиля.Многие обогреватели этой категории небезопасны для использования в ограниченном пространстве, и ни один из них не является портативным.
  • Переносные автомобильные обогреватели на 12 В : Это тоже электрические обогреватели, но они работают от источника постоянного тока 12 В, имеющегося в вашем автомобиле. Эти обогреватели в первую очередь ограничены величиной силы тока, которую они могут безопасно потреблять из ограниченных ресурсов, доступных из электрической системы вашего автомобиля. Тепловая мощность никогда не приблизится к заводской системе отопления.

Внутри этих двух основных категорий существует ряд подтипов, в том числе:

  • Радиационные обогреватели
  • Галогенные обогреватели
  • Инфракрасные обогреватели керамические
  • Конвективные обогреватели
  • Масляные обогреватели
  • Нагреватели с проволочными элементами

Некоторые из этих обогревателей подходят для использования в замкнутых пространствах, таких как автомобили, а другие нет.Основная проблема заключается в том, что некоторые из этих обогревателей более склонны к возгоранию при размещении в непосредственной близости от легковоспламеняющихся материалов, а некоторые не подходят для небольших замкнутых пространств из-за потребления или вытеснения доступного кислорода.

Подключаемые автомобильные обогреватели на 120 В

Самую большую категорию подключаемых автомобильных обогревателей составляют обогреватели жилых помещений, которые оказались достаточно маленькими и достаточно безопасными для использования в ограниченном пространстве, а также обогреватели на 120 В, специально разработанные для использования в автомобилях, транспортных средствах для отдыха и т. Д. Приложения.

Поскольку автомобильные электрические системы обычно обеспечивают 12 В постоянного тока вместо 120 В переменного тока, эти нагреватели обычно не могут использоваться в немодифицированных транспортных средствах. Есть два основных варианта использования автомобильного автомобильного обогревателя на 120 В: установка автомобильного инвертора или использование удлинителя.

Первый вариант позволяет использовать нагреватель на 120 В при работающем двигателе транспортного средства, а второй вариант позволяет использовать один из этих нагревателей, когда автомобиль припаркован.

Использование вставного нагревателя на 120 В с инвертором

Единственный способ использовать подключаемый обогреватель на 120 В в качестве замены заводской системы отопления — это установить инвертор.Инвертор можно подключить напрямую к батарее или подключить к дополнительной розетке на 12 В, но большинство обогревателей потребляют слишком большую силу тока для использования с инверторами прикуривателя.

При использовании автомобильного автомобильного обогревателя на 120 В с инвертором важно помнить следующее:

  1. Работа обогревателя при выключенном двигателе быстро разряжает аккумулятор.
  2. Заводской генератор, вероятно, не будет достаточно мощным для особо мощных обогревателей.

Если основная цель использования подключаемого обогревателя в автомобиле — нагреть его перед поездкой, то подключение его к бортовой сети автомобиля с помощью инвертора — не лучшее решение. В этом случае почти всегда будет лучше подключить удлинитель к автомобилю от удобной розетки.

В случаях, когда заводской генератор переменного тока не может выдавать достаточно силы тока, чтобы справиться с нагрузкой от мощного нагревателя, может потребоваться установка генератора с высокой выходной мощностью.Для обогревателей высокой мощности, которые действительно способны соответствовать теплопроизводительности обычной автомобильной системы отопления, инвертор вряд ли вообще сработает.

Использование подключаемого нагревателя на 120 В без инвертора

Если основная цель использования подключаемого обогревателя в автомобиле — просто прогреть салон перед поездкой, то удлинитель — гораздо лучшее решение, чем инвертор.

В особенно холодных регионах, где автомобили обычно оснащены блочными обогревателями, обычно можно даже подключить дополнительную розетку к соединению блочного обогревателя, что обеспечивает простой способ подключить обогреватель помещения на 120 В.

В ситуациях, когда в автомобиле нет обогревателя, иногда бывает достаточно зазора, чтобы закрыть удлинитель в одной из дверей. Если это невозможно, то лучший способ получить доступ к удлинителю, как правило, — через брандмауэр, хотя обычно для этого требуется просверлить отверстие и безопасно провести удлинитель через моторный отсек.

При выполнении этого типа операций следует проявлять особую осторожность, поскольку контакт удлинителя с горячими или движущимися поверхностями внутри моторного отсека может привести к возгоранию электрического тока.

Переносные автомобильные обогреватели на 12 В

В отличие от обогревателей на 120 В, портативные автомобильные обогреватели на 12 В специально разработаны для использования в автомобилях. Это означает, что их, как правило, безопасно использовать в ограниченном пространстве, и их можно подключать непосредственно к электрической системе автомобиля без инвертора.

Конечно, во всех «подключаемых» автомобильных обогревателях на 12 В используется вилка прикуривателя, что означает, что они по своей природе ограничены по мощности. Это означает, что большинство этих устройств могут выделять только очень ограниченное количество тепла.

В ситуациях, когда требуется больше тепла, необходимо либо использовать подключаемый нагреватель на 120 В, либо подключить более мощный нагреватель на 12 В непосредственно к аккумуляторной батарее автомобиля. Поскольку нагреватели на 12 В, подключенные к батарее, не ограничиваются низкой силой тока цепей прикуривателя и дополнительных устройств, их мощность может быть намного выше.

К сожалению, единственное решение проблемы сломанного автомобильного обогревателя — это починить обогреватель или установить настоящую замену автомобильного обогревателя, которая фактически подключается к горячей охлаждающей жидкости двигателя, как и в заводской системе.В то время как подключаемые автомобильные обогреватели могут работать нормально, если вы умерите свои ожидания, оба типа имеют слишком много недостатков, чтобы они когда-либо могли служить настоящей заменой.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Нужен ли мне C-Wire для моего термостата?

В условиях бума умного дома многие домовладельцы решили отказаться от устаревших технологий прошлых лет в пользу совершенно новых умных лампочек, замков и даже термостатов.Умные термостаты легко управляются и программируются, что может сократить ваши счета за электроэнергию. Они также, как правило, имеют более изящный вид и больше функциональных возможностей, включая светодиодные экраны и возможность подключения к Wi-Fi.

Эти удивительные новые возможности нуждаются в мощности для работы, и именно здесь в игру вступает C-Wire. Хотя ваш старый термостат мог работать на обычных батареях, вашему новому термостату может потребоваться немного дополнительной энергии для питания всех этих новых передовых функций.

Что такое C-Wire?

C-wire — это аббревиатура от «common wire», хотя это не так часто, как вы могли ожидать.Замыкая цепь, он подает на термостат постоянное напряжение 24 В. Часто он синий или черный, но на самом деле цвет проводов в вашем термостате не указывает на их функцию — это просто сокращение, чтобы немного упростить установку. Некоторые из других проводов, питающих ваш термостат, включают:

  • R-wire — Power, обычно красный
  • G-wire — Вентилятор, обычно зеленый
  • Y-провод — Охлаждение, обычно желтый
  • W-провод — Нагрев, обычно белый

Самый простой способ узнать, использует ли ваша система уже общий провод, — это снять лицевую панель термостата и проверить, подключен ли какой-либо провод к C-клемме.Если терминал пуст, у вас есть следующие пять вариантов установки термостата.

Вариант 1: ничего не делать

На рынке много термостатов, для которых не требуется C-Wire, включая старые модели и некоторые интеллектуальные термостаты. Однако, когда дело доходит до интеллектуальных термостатов, это утверждение вводит в заблуждение. Хотя вашему термостату технически может не потребоваться C-провод для работы, он получает питание для своего экрана и возможностей Wi-Fi через «фантомное питание» или «кражу энергии».По сути, это означает, что ваш термостат получает дополнительную мощность всякий раз, когда работает ваша система HVAC.

Как это выглядит на практике? Для некоторых людей кража власти едва заметна. Другие жалуются, что их печь постоянно работает, и что их Wi-Fi не остается подключенным.

Вариант № 2: Ищите скрытый C-Wire

Как упоминалось ранее, старые термостаты не обязательно нуждаются в C-образном проводе для работы. Тем не менее, неиспользованный провод C все еще может быть включен в пучок проводов термостата, спрятанный в стене.

Для проверки просто выключите питание вашей системы и откройте переднюю панель термостата, чтобы увидеть текущие соединения проводов. Затем отвинтите заднюю панель от стены и осторожно потяните заднюю панель и провода вперед. Вы увидите проволочную оболочку, из которой торчат несколько цветных проводов.

Если вы заметили, что дополнительный провод намотан на оболочку или приклеен к ней изолентой, вы можете использовать ее как С-образный провод. Снова прикрепите термостат к стене, подключите скрытый провод к клемме C и замените переднюю панель.Затем подойдите к печи и снимите панель, чтобы открыть автоматический выключатель. Вы должны заметить клеммы R, G, Y, W и C где-то сбоку. Подсоедините провод C к клемме C, закройте панель и снова включите систему.

Вариант № 3: использовать G-Wire как C-Wire

Если нет скрытого C-образного провода, вы можете использовать вместо него G-провод. Однако вы не сможете использовать вентилятор независимо, когда обогрев или охлаждение не работают. Кроме того, многие системы HVAC несовместимы с этим решением, в том числе:

  • Системы отопления, вентиляции и кондиционирования с использованием электрического тепла
  • Двухпроводные системы отопления, вентиляции и кондиционирования воздуха

Для этого вам нужно будет отсоединить старый G-провод от G-терминала и присоединить его к C-терминалу как в термостате, так и в печи.Вам также понадобится крошечный соединительный кабель, чтобы подключить теперь пустой G-вывод к Y-выводу на печатной плате печи.

Вариант № 4: приобретение адаптера

Многие комплекты для умного дома поставляются с собственными адаптерами, но вы также можете купить отдельный в Интернете или в магазине товаров для дома. Они поставляются с диодом, который разделяет ток от одного из ваших существующих проводов на два новых провода и коробку, содержащую новые провода, которые вы будете устанавливать на панели управления печи.

Для начала сфотографируйте текущие соединения проводов внутри термостата и на печатной плате печи. Это пригодится, если вы запутаетесь при отключении и повторном подключении проводов.

Для достижения наилучших результатов следуйте инструкциям, прилагаемым к вашему набору, или онлайн-руководству. Вот краткое руководство, которое даст вам представление о том, что вам нужно делать:

Термостат

  • Снимите лицевую панель термостата.
  • Переключите существующий провод с клеммы G на клемму C.
  • Отсоедините имеющийся Y-образный провод. Клеммы G и Y теперь должны быть пустыми.
  • Используйте проволочную гайку, чтобы подсоединить старый Y-образный провод к однопроводной стороне диода.
  • Подключите два других провода диода к пустым клеммам G и Y. Теперь у пяти клемм должны быть провода.
  • Замените термостат на стене.

Печь

  • Откройте панель печи.
  • Установите коробку на панель управления.
  • Подключите новый красный провод к R-клемме вместе со старым R-проводом.
  • Подключите пятый новый провод (общий провод, скорее всего, коричневого цвета) к клемме C.
  • Отсоедините и подключите остальные провода к клеммам так же, как вы это делали внутри термостата. (Не забудьте переместить старый провод G к клемме C и отсоединить старый провод Y.)
  • Используйте проволочную гайку, чтобы подсоединить старый Y-образный провод к проводу, цвет которого совпадает с цветом диода.

Вариант № 5: Установить новые провода

Конечно, у вас всегда есть возможность полностью установить новые провода, чтобы у вас был исправный С-образный провод, не внося изменений или жертвуя использованием вентилятора. Хотя вы можете попробовать это самостоятельно, возможно, вам будет удобнее передать эту работу профессионалу.

Установка термостата
с сервисной компанией Malek

Многим домовладельцам не нужна головная боль, связанная с переключением проводов термостата, или они боятся ошибиться и остаться без охлаждения или обогрева.Если вы хотите убедиться, что ваш термостат подключен правильно в первый раз и избежать любого риска повреждения вашей системы или нового термостата, вы можете доверить техническим специалистам компании Malek Service Company установку нового C-образного провода и привести в действие вашу систему HVAC и работает в кратчайшие сроки. Наша хорошо обученная команда оказывает услуги HVAC в Центральном Техасе в течение почти 30 лет, поэтому вы можете положиться на нас, чтобы сделать работу правильно. Позвоните нам сегодня по телефону (979) 446-0296 или запишитесь на прием.

C-Wire: все, что вам нужно знать

Если вы устанавливаете новый термостат, но в вашем существующем отсутствует C-Wire, у вас есть следующие варианты:


Проверить наличие неиспользованного кабеля C-Wire

В некоторых домах в стене спрятан неиспользованный провод C-Wire.Чтобы проверить наличие неиспользованного C-Wire:


1. Отключить питание

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим оборудованием для обогрева и охлаждения.

Примечание. Выключатель термостата не отключает питание оборудования.


2. Убедитесь, что ваша система выключена

Измените температуру на существующем термостате, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете, что система включается в течение 5 минут, питание отключено.

Примечание. Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.


3. Снимите имеющийся термостат с настенной панели

На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

Примечание. Не отсоединяйте пока никакие провода от термостата.


4. Есть ли у вас система сетевого напряжения?

Системы линейного напряжения имеют толстые черные провода с гайками или имеют маркировку высокого напряжения (120 В или выше).

ДА — Возможно, ваша система несовместима. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ — переходите к следующему шагу.


5. Сделайте снимок существующей проводки настенной панели

Убедитесь, что вам хорошо видны все терминалы. Возможно, вам понадобится ссылаться на это изображение позже.


6. Снимите перемычки

Перемычка используется для соединения двух клемм. Он может выглядеть как небольшая скоба или цветная проволока.

Примечание: не сбрасывайте перемычки.


7. Маркировка проводов

Пометьте каждый провод на существующей настенной пластине наклейками, прилагаемыми к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.

Примечание. Не маркируйте перемычки.


8. Запишите цвета проводов

Установите флажки и запишите цвет проводов, подключенных к клеммам на существующей настенной панели.Отметьте все подходящие варианты (подходят не все).

Примечание. Если в клеммах есть провода, которых нет в списке, вам потребуется дополнительная опора для проводки. Обратитесь в службу поддержки по телефону 1-855-733-5465.


9. Отсоедините провода и снимите имеющуюся настенную пластину

.

Некоторые клеммы для проводов являются вставными (осторожно нажмите на клемму, чтобы высвободить провод), а некоторые — винтами с плоской головкой. Для отсоединения проводов от клемм может потребоваться отвертка.

Примечание. Оберните провода вокруг карандаша, чтобы они не упали в стену.


10. У вас есть C-Wire?

Это необходимо для подтверждения того, что ваша система не использует C-Wire. Посмотрите на контрольный список проводки термостата из шага 8: проверена ли клемма C? Как вариант, вы можете посмотреть фото из Шага 5: есть ли провод в C-Terminal?

ДА — Это означает, что ваш термостат использует C-Wire, и вам не нужно устанавливать адаптер C-Wire. Вы можете продолжить установку нового термостата.

НЕТ — это означает, что в вашем термостате не используется C-Wire.Переходите к следующему шагу.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже.


11. Есть ли у вас зонирующая панель?

Панель зонирования часто крепится к воздуховоду печи. Обычно он имеет пучок проводов, идущих к вашей системе отопления / охлаждения, и более мелкие пучки проводов, идущие к заслонкам на вашем воздуховоде.

ДА — установка адаптера C-Wire более сложна для зонированных систем.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ — переходите к следующему шагу.

Вернуться к имеющемуся термостату


12. У вас есть неиспользованный провод?

Вы ранее удалили существующую настенную пластину. Посмотрите на жгут проводов, идущий от стены.

Примечание. Возможно, вам придется вытащить пучок проводов из стены, чтобы найти неиспользуемый провод.

ДА — Вы можете использовать этот неиспользованный провод C-Wire.Переходите к шагу 13.

НЕТ — Поскольку у вас нет C-Wire, вам необходимо использовать адаптер C-Wire. Перейдите к разделу «Использование адаптера C-Wire».


13. Этикетка неиспользованного провода

Пометьте неиспользованный провод наклейкой «C», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку. Возможно, вам понадобится инструмент для зачистки проводов, чтобы обнажить не менее 1/4 дюйма провода.

Примечание. Если у вас несколько неиспользуемых проводов, пометьте только один провод и запишите его цвет.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже. Принесите фонарик и отвертку.


14. Снимите крышку с печи или отопительной системы

Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Плата управления может быть вверху или внизу. Вы должны увидеть те же обозначения клемм, что и на вашем термостате.

Примечание. Если вы не видите плату управления, возможно, ваша система несовместима.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


15. Найдите другой конец неиспользованного провода

.

На шаге 12 вы обнаружили пучок проводов рядом с существующим термостатом. Найдите другой конец этого жгута возле печи или системы отопления, а затем найдите неиспользованный провод.

Примечание. Неиспользованный провод должен быть того же цвета, что и провод рядом с существующим термостатом. См. Шаг 13, чтобы узнать цвет, который вы записали.


16. Подсоедините неиспользуемый провод к клемме C на плате управления

.

Примечание. Если в клемме C имеются существующие провода, убедитесь, что они все еще подключены после подключения неиспользуемого провода.


17. Закройте крышку печи или отопительной системы

Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

Поздравляем, вы подключили неиспользованный кабель C-Wire! Вам не нужно использовать адаптер C-Wire. Теперь вы готовы.


Используйте адаптер C-Wire

Адаптер C-Wire заменяет необходимость в C-Wire. Адаптер C-Wire входит в состав новых термостатов Honeywell Wi-Fi.Если у вас есть более старая модель термостата, вы можете приобрести здесь адаптер C-Wire.

Для использования адаптера C-Wire:


18. Есть ли у вас провода G и Y?

На шаге 7 вы пометили провода существующей настенной пластины. Посмотрите на эти провода и убедитесь, что у вас есть буквы G и Y.

ДА — Это означает, что ваша система совместима с адаптером C-Wire. Переходите к следующему шагу.

НЕТ — Ваша система несовместима с адаптером C-Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


19. Измените маркировку G-Wire на «C»

Пометьте G-Wire наклейкой «C», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.


20. Измените маркировку Y-провода на «K»

Пометьте Y-Wire наклейкой «K», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже.Принесите фонарик, ярлыки, телефон и отвертку.


21. Снимите крышку с печи или отопительной системы

Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Вы должны увидеть те же обозначения клемм, что и на вашем термостате.

Примечание. Возможно, потребуется отвинтить крышку. Плата управления может быть вверху или внизу.


22. Сделайте снимок проводки контрольной панели

Убедитесь, что вы хорошо видите следующие терминалы, так как вам может потребоваться ссылка на это изображение позже:

  • G
  • С
  • R
  • Вт или W1 (не во всех системах)
  • Y или Y1

Примечание. Если у вас есть провода, подключенные к двум клеммам R, значит, у вас система с двумя трансформаторами и вам нужна дополнительная помощь.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


23. Маркировка проводов

Пометьте каждый следующий провод наклейками, прилагаемыми к вашему новому термостату:

  • G
  • С
  • R
  • Вт или W1 (не во всех системах)
  • Y или Y1

Если у вас нет наклеек, вы можете использовать скотч и ручку.

Примечание. Если к клемме подключено несколько проводов, пометьте только те провода, которые идут к термостату *.


24. Отсоедините маркированные провода

Отсоединяйте только те провода, которые вы пометили. Не отсоединяйте немаркированные провода. При отсоединении немаркированных проводов немедленно подключите заново.

Примечание. Для отсоединения проводов от клемм может потребоваться отвертка.


25. Подсоедините маркированные провода к адаптеру C-Wire

.

На стороне «термостата» адаптера C-Wire нажмите язычок, чтобы открыть соответствующий терминал. Вставьте маркированные провода в следующие клеммы:

  • W-Wire -> W-клемма
  • G-Wire -> Клемма C
  • Y-Wire -> K-терминал
  • R-Wire -> R-клемма

Примечание: это преобразует G в C, а Y в K.


26. Убедитесь, что провода подключены

Осторожно потяните за провода, чтобы убедиться, что они подключены к адаптеру C-Wire.


27. Подключите адаптер C-Wire к плате управления

.

На стороне «Оборудование» адаптера C-Wire подключите провода к соответствующим клеммам на плате управления.

Примечание. Обязательно снимите пластиковый наконечник с каждого провода перед подключением к клемме.


28.Установите адаптер C-Wire

Используйте прилагаемое крепление и клейкую подушечку, чтобы прикрепить адаптер C-Wire внутри печи или системы отопления.

Примечание. Убедитесь, что провода не растянуты и не натянуты.


29. Закройте крышку печи или отопительной системы

Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

Поздравляем, вы подключили адаптер C-Wire! Теперь вы готовы.


Проверьте, предназначена ли ваша система только для нагрева или RedLINK

Системы термостатов только для нагрева и RedLINK имеют только два провода, обычно R и W для систем только для нагрева. Термостаты только для нагрева и REDLINK только с 2 проводами не совместимы напрямую с заменами термостатов Wi-Fi или адаптерами C Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


30. Отключить питание

Для защиты вашего оборудования отключите питание на блоке прерывателя или переключателе, который управляет вашей печью или нагревательным оборудованием.

Примечание. Выключение термостата не приведет к отключению питания печи или нагревательного оборудования.


31. Убедитесь, что ваша система выключена

Измените температуру на существующем термостате, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете, что система включается в течение 5 минут, питание отключено.

Примечание. Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.


32.Снимите имеющийся термостат с настенной панели

На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

Примечание. Не отсоединяйте пока никакие провода от термостата.


33. У вас всего 2 провода?

Проверьте, сколько проводов вы видите, подключенных к клеммам.

ДА — переходите к следующему шагу.

НЕТ — У вас нет системы, работающей только на обогрев.


34. Подключены ли 2 провода к клеммам R и W?

ДА — У вас есть система, работающая только на обогрев, что посложнее. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ — Возможно, у вас более сложная система RedLINK. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

Лучшие перчатки с подогревом для согрева ваших холодных пальцев

Фото: depositphotos.com

Если ваши руки кажутся глыбами льда, когда вы катаетесь на лыжах или занимаетесь другими видами спорта на открытом воздухе, сгребайте снег, у вас обострение артрита или работает холодный офис, рассмотрите пару перчаток с подогревом.Они согревают руки, чтобы вам было удобнее, и даже могут защитить от обморожения. Производители создают традиционные перчатки, чтобы держать руки подальше от холода, но они эффективны лишь в определенной степени. Для постоянного комфорта используйте перчатки с подогревом.

Перчатки с подогревом бывают самых разных размеров и стилей. В отличие от традиционных перчаток, перчатки с подогревом имеют элементы, которые выделяют тепло, обычно через крошечные электрические провода и небольшие сменные или перезаряжаемые батареи, вплетенные в них.Большинство этих «электрических» перчаток требуют, чтобы вы нажали кнопку, чтобы включить нагрев. Другой тип — с химическим нагревом. В них встроены согревающие пакеты с железом и другими компонентами. При контакте с воздухом перчатки выделяют тепло. Оба типа перчаток очень безопасны.

Вы найдете разные перчатки, которые подходят для различных видов деятельности. Посмотрите на лучшие перчатки с подогревом, представленные ниже, чтобы найти пару, которая вам подходит. Ваш уровень активности и тип телосложения являются одними из ключевых факторов, которые следует учитывать при выборе лучших перчаток с подогревом.Прочтите ниже, чтобы узнать о некоторых из высоко оцененных перчаток, которые согреют ваши руки.

  1. ЛУЧШИЙ В ЦЕЛОМ: Электроперчатки Savior с подогревом
  2. RUNNER-UP: Aroma Season с подогревом от аккумуляторной батареи
  3. UPGRADE PICK: SNOW DEER Модернизированные электрические перчатки с подогревом
  4. BUCESTAL: 9000 FORD BUCEST
  5. 9000 Перчатки VASION с электрическим подогревом
  6. НАИЛУЧШИЕ ДЛЯ МОТОЦИКЛИНГА: Мотоциклетные перчатки SAVIOR HEAT
  7. НАИЛУЧШИЕ ДЛЯ ЛЫЖНЫХ ЛЫЖ: Лыжные перчатки с подогревом SNOW DEER
  8. НАИЛУЧШИЕ ТОНКИЕ: Горячие DEER12 Флисовые перчатки с подогревом SNOW DEER Подкладки для перчаток с подогревом

Фото: depositphotos.com

Популярные типы перчаток с подогревом

Поскольку перчатки обычно носят на улице — на лыжных склонах, катаясь на санях, рубя дрова, — нагревание зависит от использования батарей или пакетов с химикатами. Оба источника тепла обеспечивают тепло в течение ограниченного времени — до тех пор, пока вам не придется перезарядить батареи или заменить пакеты с химическими веществами.

Перчатки с химическим подогревом

Как и обычные перчатки, перчатки с химическим подогревом могут быть перчатками или рукавицами.У пары есть карман на каждой перчатке (обычно на тыльной стороне ладони), в котором находится одноразовый пакет для химического обогрева, который нагревается, когда вы вынимаете его из запечатанной упаковки. Тепло длится до восьми часов, прежде чем потребуется замена. Это относительно недорогие перчатки и сменные пакеты.

Перчатки с электрическим подогревом

Перчатки с электрическим подогревом не требуют запаса химикатов, но вам необходимо перезарядить или заменить батареи.Этот тип перчаток с подогревом имеет небольшой батарейный отсек, соединенный с гибкими нагреваемыми проводами, встроенными в ткань перчаток. Есть встроенные механизмы безопасности, чтобы исключить риск поражения электрическим током. Если вы опасаетесь этих перчаток, рассмотрите альтернативы химически нагретым. Некоторые перчатки с электрическим подогревом позволяют выбрать настройку температуры. Эти перчатки в среднем более чем в два раза дороже перчаток с химическим нагревом.

Что следует учитывать при выборе наиболее подходящих перчаток с подогревом

Надежное тепло является главным соображением при покупке перчаток с подогревом — в конце концов, вы покупаете их, чтобы согреть руки, — но они также должны быть удобными и адаптироваться к вашим виды деятельности.Если вы планируете делать селфи, работать на компьютере или даже читать, когда носите их, вам, вероятно, понадобится тонкая пара с сенсорным экраном.

Подгонка и размер

К сожалению, вы не найдете универсальной таблицы размеров перчаток, поэтому вы можете носить «большие» у одной марки и «очень большие» у другой. Примеряя перчатки с подогревом, убедитесь, что они удобно сидят по размеру, а кончики пальцев почти (но не до конца) касаются их концов. Область запястья должна доходить до руки, чтобы ее можно было заправить в рукава куртки, чтобы не проникал холодный воздух, холодный дождь или метель.Если вы покупаете перчатки в Интернете, поищите таблицу размеров и выберите размер, наиболее близкий к вашим фактическим измерениям рук.

Материал

Для самых теплых рук перчатки с подогревом нуждаются в ветрозащитной оболочке (часто из нейлона или смеси полиэстера) в сочетании с мягкой внутренней подкладкой из флиса или шерсти. В общем, чем больше у перчаток набивки, тем она теплее. Толстые и объемные перчатки могут снизить подвижность пальцев, поэтому помните, чем вы будете заниматься, когда наденете их.Если вы наденете их, когда ходите для упражнений, объемные перчатки не будут проблемой. Если вы хотите носить их, когда катаетесь на лыжах или работаете, выберите достаточно тонкие и гибкие перчатки, чтобы обеспечить надежный захват и ловкость пальцев.

Гидроизоляция

Если в холодную погоду вы находитесь в прямом контакте со снегом и льдом, вам может потребоваться дополнительная гидроизоляционная защита. Производители обычно используют герметичную кожу или оболочку из нейлона и силикона, чтобы вода не пропитывалась через перчатки.Обратной стороной является то, что водонепроницаемые перчатки позволяют поту накапливаться внутри перчаток, поэтому ваши руки могут быть липкими или неудобными. Некоторые производители используют водостойкий материал только на ладонной стороне перчаток и используют вентилируемую ткань на тыльной стороне, чтобы предотвратить эту проблему.

Совместимость с сенсорным экраном

Смартфоны и компьютеры сегодня повсюду. Если ваш телефон звонит или появляется сообщение, когда вы все собраны, вам придется с трудом снять нагретые перчатки (обычно зубами), чтобы освободить палец и провести по экрану.Нейлон не обладает такими проводящими свойствами, как кожа, поэтому прикосновение к экрану смартфона или планшета нейлоновой перчаткой ничего не даст. Подумайте о перчатках с сенсорным экраном — на указательном пальце (а иногда и на большом пальце) есть прокладка, покрытая проводящей тканью, чтобы заставить экран телефона думать, что вы провели пальцем по его поверхности.

Срок службы батареи

Большинство перчаток с электрическим подогревом оснащены небольшими перезаряжаемыми литиевыми батареями, которые обеспечивают тепло в среднем от двух до шести часов перед их перезарядкой.Если вы хотите, чтобы ваши перчатки оставались теплыми в течение длительного времени, вы можете купить перчатки со съемным аккумулятором. Затем вы можете купить вторую батарею и использовать ее для замены разряженной.

Наш лучший выбор

Лучшие перчатки с подогревом, перечисленные ниже, обладают высокими показателями по конструкции, устойчивости к ветру и воде и комфорту. Подумайте, какая пара вам подходит.

Фото: amazon.com

Внешний корпус, на 40% состоящий из овчины, придает электроперчаткам Savior Heated Electric необходимую гибкость и защиту от ветра, чтобы согреть руки.Мягкая внутренняя хлопковая подкладка комфортно ложится на кожу. Эти перчатки с питанием от литий-ионного аккумулятора имеют три индивидуальные настройки температуры, поэтому вы можете регулировать количество тепла в соответствии с вашими потребностями. Нагретые провода проходят по тыльной стороне ладони и по тыльной стороне пальцев для дополнительного комфорта. Функция нагрева легко включается и регулируется; просто нажмите красную кнопку на тыльной стороне каждой перчатки. Перчатки Savoir мягкие и эластичные, что делает их лучшим выбором, если вы катаетесь на коньках, санях или путешествуете в холодный день.Они доступны в семи размерах, от X-small до XXX-large. Батареи и зарядное устройство прилагаются.

Фото: amazon.com

Сделайте заявление, согреваясь в этих ярко-красных перчатках Aroma Season с подогревом на батарейках. Они имеют три температурных режима, которые согревают вас, и светоотражающие желтые полосы на тыльной стороне каждой руки, чтобы вас было видно. Доступные в больших и больших размерах, эти перчатки включают ветрозащитную и водонепроницаемую вставку, которая блокирует влагу и обеспечивает определенную воздухопроницаемость, поэтому руки не вспотеют.На тыльной стороне каждой перчатки есть кнопка подогрева и карман для перезаряжаемой литий-ионной батареи (батареи и зарядное устройство в комплекте). Нагретые провода окружают пальцы, проходят по тыльной стороне ладони и покрывают переднюю часть ладони (за исключением большого пальца). Эти перчатки — хороший вариант для тех, кто хочет полностью подогреть руки. В качестве бонуса указательные пальцы оснащены подушечками для сенсорных экранов.

Фото: amazon.com

Давай, брось этот снежок! Электрические перчатки SNOW DEER с подогревом имеют три настройки температуры, чтобы держать руки в тепле независимо от того, какой вид деятельности вы занимаетесь на свежем воздухе.Кожаная и полиэфирная оболочка перчаток сохраняет руки сухими и защищенными от сквозняков, а нагревательные провода (управляемые кнопками на тыльной стороне каждой перчатки) покрывают всю тыльную сторону рук и пальцев. Они останавливаются у кончиков пальцев. Мягкая внутренняя подкладка изготовлена ​​из дышащего флиса и утепленного хлопка, а регулируемый ремешок на запястье обеспечивает удобную посадку. Перчатки работают от литий-ионных аккумуляторов (батареи и зарядное устройство в комплекте), и они доступны в семи размерах от X-small до XXX-large, что делает их жизнеспособным выбором для взрослых рук любого размера.

Фото: amazon.com

Вам не нужно тратить много денег, чтобы купить одни из лучших доступных перчаток с подогревом. Перчатки GLOBAL VASION с подогревом предлагают три настройки температуры, нагревательные провода, покрывающие всю тыльную сторону руки, и сенсорные накладки на указательных пальцах, которые позволяют легко ответить на звонок или сделать селфи. Перчатки работают от литий-ионных аккумуляторов (батареи и зарядное устройство в комплекте) и оснащены кнопкой на задней части каждой перчатки для легкого включения / выключения и выбора температуры.Перчатки изготовлены из водонепроницаемой ткани, мягкой, изолированной внутренней подкладки и оснащены ремешком для регулировки запястья для защиты от снега — и все это по привлекательной цене. Доступны в больших и X-больших размерах.

Фото: amazon.com

Сильно холодные ветры с шоссе не подходят для мотоциклетных перчаток SAVIOR HEAT с электрическим подогревом, которые имеют три температурных режима, водонепроницаемую и ветрозащитную оболочку, а также мягкую подкладку в перчатке тоньше средней. Их стиль позволяет легко брать руль велосипеда и тормозные рычаги.Нагревательные провода, питаемые от литий-ионных батарей, проходят по всей тыльной стороне руки и пальцев (включая батареи и зарядное устройство). Удобная кнопка, расположенная на запястье, и регулируемый ремешок позволяют пользователю изменять температуру перчаток и легко блокировать холодный воздух. Твердая оболочка расположена над областью суставов, чтобы защитить руки в случае аварии. Доступны перчатки семи размеров, от X-small до XXX-large.

Фото: amazon.com

Неважно, медленно ли вы спускаетесь по кроличьим склонам или преодолеваете изгибы и повороты сложной «черной трассы», лыжные перчатки SNOW DEER с подогревом сохранят ваши руки в тепле.Эти перчатки типа варежки оснащены подогреваемыми проводами, которые проходят через всю тыльную сторону руки до кончиков пальцев, чтобы держать руки в тепле. Дизайн варежки и ладонь из овечьей кожи позволяют надежно удерживать лыжные палки, а ветро- и водостойкая оболочка из полиэстера отталкивает воду и сопротивляется ветру, сохраняя руки сухими и теплыми. Регулируемый ремешок на запястье плотно прилегает к рукавицам и защищает от снега и холодного ветра. Лыжные перчатки SNOW DEER доступны в семи размерах от X-small до XXX-large.В комплект входят две литий-ионные батареи и зарядное устройство.

Фото: amazon.com

Если вам нужно немного тепла для рук, но вы не хотите тратить время на зарядку батарей, обратите внимание на флисовые перчатки HotHands с подогревом. Эти сверхлегкие перчатки изготовлены из мягкого флиса для комфорта. В каждой перчатке есть карман, в котором находится пакет с подогревом для рук HotHands. Пакеты сразу активируются, как только вы вынимаете их из герметичной упаковки и остаются теплыми до десяти часов.В комплект этих перчаток входят два пакета для подогрева рук, а дополнительные пакеты продаются отдельно. Эти легкие перчатки имеют открытые кончики пальцев под откидным чехлом для рукавиц, поэтому вы можете голыми пальцами пробивать комбинацию дверей автомобиля или использовать смартфон или компьютер. Когда вы закончите, просто натяните на пальцы чехол варежки. Эти перчатки с химическим подогревом — хороший вариант для тех, кто хочет согреться, сохраняя при этом подвижность пальцев.

Фото: amazon.com

У вас есть любимая пара обычных перчаток, которые просто недостаточно теплые? Если это так, подумайте о подкладках для перчаток с подогревом SNOW DEER, чтобы повысить уровень комфорта.Вы можете сочетать их с более тяжелыми перчатками или носить их отдельно. Вкладыши имеют тонкую изоляцию внутри и гибкий неопрен снаружи, который обеспечивает определенную защиту от ветра. Большой и указательный пальцы поставляются с подушечками сенсорного экрана, а нагревательные провода подкладки проходят через всю тыльную сторону кисти и пальцев — вплоть до кончиков пальцев. Они работают с помощью кнопки на задней стороне каждой манжеты на запястье. Регулируемая манжета и плотно прилегающие пальцы позволяют легко надеть большую перчатку на подкладку.В подогреваемых вкладышах используются литий-ионные аккумуляторы. В каждую пару перчаток входят две батареи и зарядное устройство. Вы можете выбрать перчатки любого из семи размеров от XX-маленького до XXX-большого.

Часто задаваемые вопросы о перчатках с подогревом

Перчатки с подогревом существуют уже пару десятилетий, но они стали более популярными, поскольку материалы для перчаток улучшились, а батареи стали менее громоздкими, но при этом способны дольше удерживать заряд. У покупателей нет ничего необычного в том, чтобы задать несколько вопросов.

Q.Можно ли стирать перчатки с подогревом в стиральной машине?

Обычно нет. Бирка, вшитая в подкладку перчатки (прямо внутри запястья), указывает, можно ли постирать перчатки, не повредив их. Некоторые можно стирать вручную, а другие следует протирать только влажной тканью. Некоторые можно стирать в машине в отдельном мешочке для деликатных вещей. При чистке не отжимайте лишнюю воду. Это действие может повредить нагревательные провода.

В. Как долго прослужат перчатки с подогревом?

Тепло от химически нагретых перчаток может длиться от восьми до 10 часов, в зависимости от прочности химических пакетов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
