Монтаж водяного теплого пола видео

Этот вид отопления – самое подходящее решение для загородного дома. В городских же квартирах врезка в систему центрального отопления не разрешена. Также стоит учитывать, что теплые полы сильно снижают влажность воздуха, поэтому он не рекомендован к использованию в спальных помещениях. Ниже на видео примерах посмотрите полезные советы монтажа водяного теплого пола.



Водяной теплый пол, монтаж

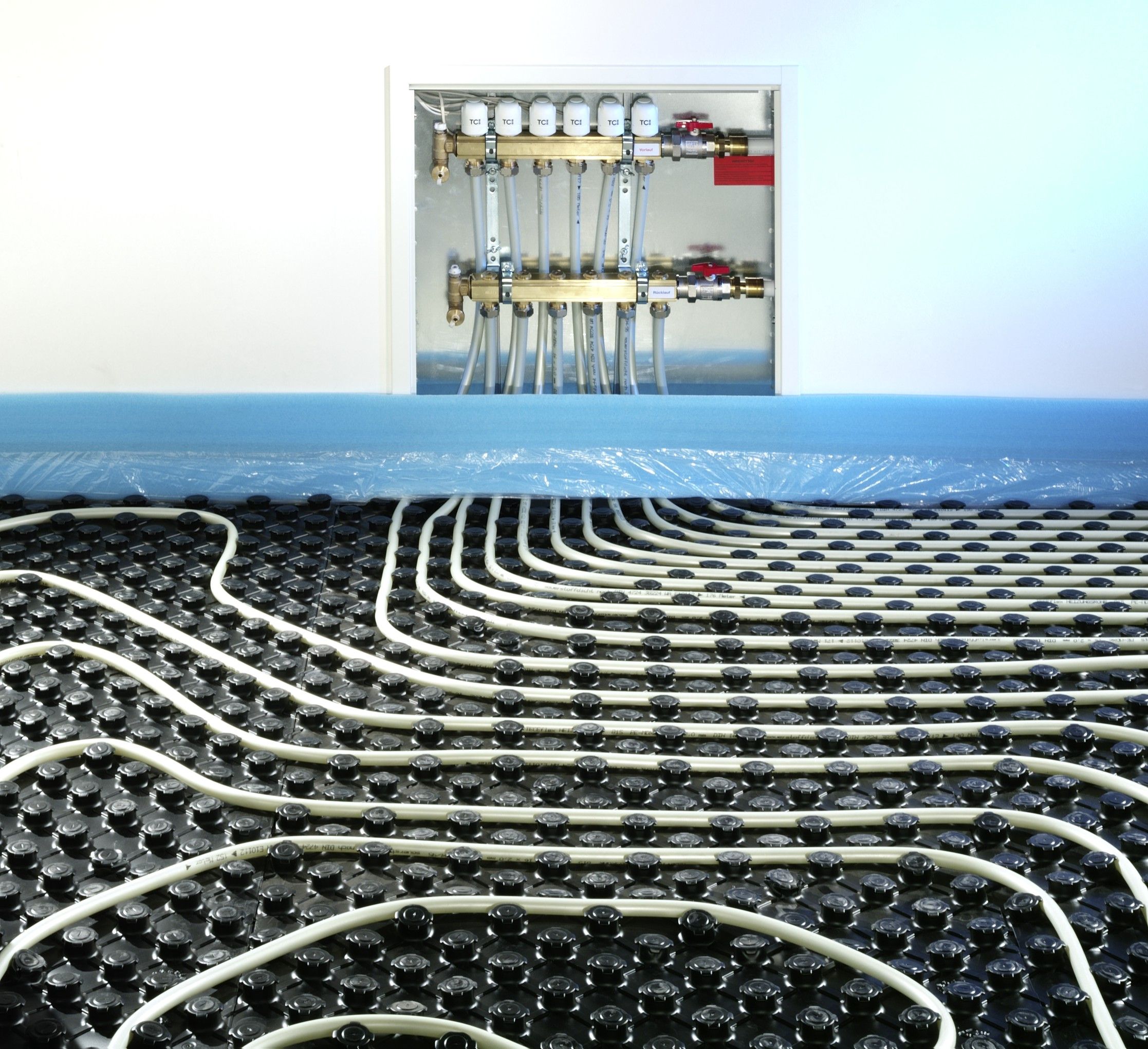

Начинать работы стоит с установки коллекторного шкафа, который необходим для распределения теплоносителя (воды, чаще всего) от нагревательного элемента к периферии. Заводим в шкаф две трубы от котла – подающую и возвратную. Как видно из их названия, первая обеспечивает поступление воды, а вторая – возвращает ее в котел для дальнейшего подогрева. Непосредственно циркуляция обеспечивается насосом. Подающая и возвратная трубы имеют на концах коллектор – трубу с несколькими выходами, с помощью которых теплоснабжение разводится по отдельным участкам.

Также стоит установить на коллектор сливной кра

н (на случай ремонта) и воздухоотводчик (удаляет пузырьки воздуха из системы).

Подготовительные этапы

Теперь требуется подготовить пол в помещении:

• Удаляется весь строительный мусор;
• Выровнять  при необходимости  пол;
• Укладываем гидроизолирующую полимерную пленку.

Края располагаем внахлест, затем их спаиваем строительным феном. Для предотвращения потери тепла сверху укладываем теплоизоляционный слой из пеноплекса или полистирола. По периметру стен приклеиваем, как скотч, демпферную ленту, нужную чтобы компенсировать расширение стяжки при нагревании. Укладываем сверху арматурную металлическую сетку. К ней хомутами крепим металлопластиковую трубу. Использование полипропиленовых труб недопустимо из-за большого количества швов и низкой теплопроводности.

Способы укладки водяного теплого пола

Основные способы укладки – спираль и змейка. Расстояние между трубами может колебаться от 10 до 40 см. Расстояние до стен должно быть не меньше 8 см. Максимально допустимая длина трубы при монтаже водяного теплого пола – 100 м, что дает приблизительно 20 – 25 м кв. площади укладки. Подсоединяем концы трубы к коллектору, при этом с обеих сторон устанавливаем запорные вентили. Это позволит по желанию отключать отдельные помещения от отопления. Производим пробный пуск системы. Давление при этом должно превышать рабочее в полтора раза. Подробно рассчитать рабочие характеристики водяного теплого пола, калькулятором онлайн.

Можно приступать к стяжке пола цементным раствором. Она производится при включенной системе циркуляции. Высота стяжки составляет от 3-х до 7 см. Финишное покрытие укладывается после окончательного высыхания стяжки. Оптимальной для использования считается керамическая плитка. У нее очень хорошая теплопроводность. Если используется ламинат – слой подложки должен быть максимально тонким. Ковролин же требует увеличения температуры на 5 – 6 градусов. Схема разводки теплого пола в квартире.



Подборка видео по монтажу водяного теплого пола

Теплый пол показывает как  делают монтаж водяного теплого пола, инструкции, полезные советы, рекомендации по установке.

Видео:

Видео:

Видео:

Видео:



Монтаж в принципе не сложен и позволяет сэкономить денежные средства, ведь цены на данный вид работ бывает кусаются. Успехов!

Монтаж водяного тёплого пола

Водяной пол состоит из самого основного нагревательного элемента, это бетонной стяжки, в которую уложены трубы, расположенные в определённом порядке с циркулирующей в них водой. На бетонный пол и вдоль стен с расположенным термоизолирующим настилом, поверхность которого укрыта алюминиевым слоем, укладываются трубы отопления. Подложка из алюминия препятствует уходу тепла через пол и стены. Трубы отопления укладываются на специальные пластиковые крепежи, которые плотно защёлкиваются.

Гарантия — 5 лет !
Компания «Сантехник Степаныч» предоставляет гарантию 5 лет на монтаж тёплого пола Монтаж водяного тёплого пола

После чего вся конструкция заливается раствором из цемента. Вся система водяного тёплого пола работает благодаря циркуляционному насосу и термостатам, а также регулирующим вентилям и распределяющим тепло контурам. Во многих современных котельных агрегатах предусмотрена установка системы тёплый пол, и они могут работать в данном режиме.

Установка водяных тёплых полов в многоэтажных домах от центральной системы отопления невозможна. Выход из ситуации есть — это создание автономной системы отопления.

Такое может быть, но в очень старых зданиях и при условии, что не были рассчитаны диаметры и различные уклоны.

Прокладка водяного тёплого пола

Температура в системе тёплый пол составляет не более 50-55 С. При более высокой температуре теплоносителя, может быть дискомфорт при ходьбе, а само бетонное покрытие может треснуть, а плитка вовсе может отстать. Самая оптимальная температура в трубах 29-33 С. Если температура теплоносителя выше, то устанавливаются специальные термосмесительные краны.

В отопительной системе водяной тёплый пол используются трубы из сшитого полиэтилена и металлопластиковые. Трубы, изготовленные из чёрных металлов, запрещено использовать, так как они могут порваться в толще бетона из-за сварного шва. Лучшим при прокладке будет диаметр труб от 16 до 18 мм.

Для тёплых полов применяются трубы, которые не используются в обычном водоснабжении. При прокладке такие трубы обязательно должны быть гибкими, очень герметичными и препятствующие проникновению во внутрь кислорода. К показателю теплопроводности и коэффициенту линейного расширения предъявляются особые требования. Срок службы таких труб должен быть очень большим около 50 лет, чтобы гарантировать надёжность соединений. Поэтому для системы тёплый водяной пол лучше применять трубы известных мировых производителей.

Видео: Монтаж на арматурной сетке

Стоимость монтажа тёплого пола

На мобильных устройствах вы можете прокручивать таблицу c ценами на услуги монтажа тёплого пола влево-вправо

Наименование услуги	Ед. изм.	Цена
Монтаж водяного тёплого пола на маты (в зависимости от метража)	м2	550 — 850 р.
Монтаж автоматики для тёплого пола (комнатный термостат, сервопривод)	шт.	от 3500 р.
Монтаж коллекторного узла для тёплого пола	шт.	от 5000 р.
Установка коллекторного шкафа (встроеного)	шт.	2500 р.
Монтаж смесительного узла для тёплого пола	шт.	от 3500 р.
Монтаж смесительного узла для тёплого пола	шт.	от 3500 р.
Промывка контура тёплого пола в системе отопления	шт.	от 1500 р.

Остальные услуги по монтажу отопления >>

Фотографии работ по монтажу тёплого пола:

Остальные фотографии по монтажу тёплого пола >>

Монтаж водяного тёплого пола

При укладке водяного тёплого пола использутся два разных способа: сухая и мокрая укладка.

• Мокрая укладка. При этом методе трубы укладываются в цементную стяжку. При надобности, под цементную стяжку укладывается слой утеплителя. Далее укладывается армированная сетка, поверх сетки укладываются трубы тёплого пола и крепятся к арматуре.
  После подключения системы отопления проводится опресовка — проверяется герметичность системы. После успешного тестирования заливается бетон — минимум 7 см.
• Сухая укладка. В этом варианта не используется цементная стяжка, а трубы отопления укладываются в маты для водяных полов или в деревянное основание из досок (при этом желательно использовать теплопроводящие «бабочки»).

Видео: Монтаж пола сухим способом

Водяные тёплые полы — вопросы и ответы:

Как произвести расчёт тёплого водяного пола?

Расчитать затраты на тёплый пол не простая задача — нужно учесть теплопотери всего дома, от этого будет зависеть частота укладки труб и необходимая мощность котла. Для расчёта тёплого пола вам следует обратиться к нашим менеджерам по телефону или оставить заявку на e-mail Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

.

Можно ли использовать водяной тёплый пол в деревянном доме?

Да, можно произвести укладку водяного тёплого пола в деревянном доме. При это скорей всего придётся импользовать сухой метод укладки, т.к. бетонная стяжка довольно тяжёлая — не каждый дом сможет выдержать эти нагрузки.

Какова температура тёплого водяного пола?

Температура пола на прямую зависит от температуры снаружи и качеству утепления дома. Нормальной, комфортной температурой поверхности пола считается 24-28 градусов, при этом температура теплоносителя в трубах отопления — около 40 градусов.

Какая толщина у тёплого пола водяного?

При бетонной стяжке толщина самой стяжки — от 7 до 10 сантиметров. Если под стяжкой нужно дополнительное утепление, то дополнительно потребуется от 5 до 10 сантиметров утеплителя (например пенополистерол).
При сухом методе укладки пола полщина пола выходит около 4 сантиметров. Если потребуется дополнительное утепление под полом, то его толщина — от 1 до 5 сантиметров.

Что такое электрический водяной тёплый пол?

Название «электрический водяной тёплый пол» не совсем верное — сам пол водяной, с трубами отопления, водой в качестве теплоносителя, но отопительный котёл работает на электричестве. Поэтому некоторые могут по ошибке и так назвать данную связку «водяной пол-котёл».

Опишите пирог тёплого водяного пола

При использовании бетонной стяжки должен получиться такой пирог (от низа в верху):

• Пол, основание.
• Утеплитель. Значительно уменьшает расход тепла.
• Гидроизоляция. Требуется для заливки цемента.
• Цементная стяжка: армирование, трубы, сам цемент.
• Напольное покрытие. Можно использовать только теплопроводящие напольные покрытия (ламинат, линолеум без тёплов подложки, керамическая плитка и т.д.).

Какая «максимальная длина водяного теплого пола»?

При укладке тёплого пола нужно учитывать что длина контура не должна превышать 100 метров, и разница между длиной разных контуров не должна быть значительной. При соблюдении этого правила — КПД тёплого пола будет выше. Чрезмерная длина труб даст высокую нагрузку на циркуляционный насос, теплоноситель будет сильно остывать в конце трубы и такая система трудней поддаётся балансировке.

Какие лучшие трубы для тёплого водяного пола?

В системах водяного тёплого пола мы используем трубы Rehau RAUTHERM S из сшитого полиэтилена. Трубы Рехау обеспечивают не превзайдённую надёжность и длительный срок службы. Качество труб подтверждено нашими успешными проектами.

Видео: Трубы для теплого пола. Рекомендации специалистов

Монтаж теплого водяного пола, технология укладки и схема теплого пола

Очевидно, что каждый из нас, выбираясь в холодный зимний вечер из теплого душа, попадали на поверхность холодного кафеля. После приобретения массы приятных чувств от водных процедур подобные события фактически ввергали к моральным падениям на землю с небес и сразу же вынуждали многих быстро идти на поиски теплых носков и тапочек. Однако такая ситуация появляется не только в ванной комнате, но и на кухни на кафельном полу, в спальне на ламинате, и в других местах. Монтаж теплого водяного пола дает возможность избежать этих мало приятных ощущений.

Водяной теплый пол

Что такое теплый пол?

Итак, теплый пол – это одна из разновидностей систем отопления комнаты. Важнейшая особенность такой системы это то, что нагревательные элементы устанавливаются в пространстве пола.

Для того чтобы была понятной схема монтажа водяного теплого пола, давайте для начала рассмотрим традиционную систему водяного обогрева под окнами со всем знакомыми радиаторами. Прогретый от радиаторов отопления воздух устремляется прямиком под потолок, а не на обогрев нашего тела. Далее, постепенно остывая, воздух спускается на нижние уровни, греется от радиаторов и снова устремляется к потолку. При указанном распределении тепла помещения, теплый поток воздуха будет находиться около радиаторов и под потолком, в то время как наши ноги будут мерзнуть из-за большого недостатка теплого воздуха на нижних уровнях.

Температура в доме при разных системах отопления

Технология монтажа теплого водяного пола подразумевает совершенно другую картинку. Здесь трубопровод — нагревательный элемент равномерно распределен по всей площади пола нашего помещения, поэтому излучение тепла будет одновременно происходить со всей поверхности. В результате потоки самого теплого воздуха будут преобладать у поверхности пола, на уровне 2-х метров, температура воздушного потока в помещении немного уменьшится, и, в конце концов, в районе потолка рассредоточатся самые холодные потоки воздуха.

Такое разделение тепла будет чувствоваться человеком наиболее комфортно. Помимо этого, ноги, постоянно контактирующие с полом, будут теперь находиться на более теплой поверхности, что, в свою очередь, позволит значительно снизить потери накопленного тепла через стопы.

Теплый пол водяной, стоимость монтажа которого немного дороже, чем установка электрического теплого пола, может быть использован не только для подогрева пола, но и служить основным источником отопления, что не приемлемо для электрических полов, в силу стоимости электроэнергии.

Тонкости устройства и монтажа теплого водяного пола

В случае применения горячей воды в качестве главного источника тепла, смысл работы такого устройства сравнительно простой. Вместо использующихся регистров отопления на поверхность пола устанавливается гибкая специальная труба, по которой проходит горячая жидкость. Источником горячей жидкости служит либо газовый котел, либо центральное отопление.

Конечно, вариант с использованием центрального отопления в качестве источника горячей воды, с точки зрения комфорта и уюта, является не самым оптимальным. Так как каждую осень необходимо ждать, когда дойдет до заветной отметки среднесуточная температура и коммунальные службы приступят к очередному отопительному сезону. Поэтому использование теплых водяных полов доступно для собственников частных домов, но не исключается использование в многоэтажных домах. Некоторые новостройки подразумевают подключение теплых полов, при наличии отдельных стояков для их подключения.

Рекомендуем к прочтению:

Схема подключения теплого водяного пола к системе центрального отопления

Если вы живете, например, на втором этаже, то соответственно, пол будет собой представлять бетонную плиту определенных размеров, однако, если вы спуститесь на первый этаж и зададитесь тем же вопросом, то поймете, что ваш пол является еще и потолком для первого этажа. Конечно, ваши соседи, проживающие в квартире под вами, не будут против дополнительного источника тепла, но вместо этой квартиры может оказаться и подвальное помещение, которому вы сами вряд ли захотите отдавать тепло. Чтобы решить эту проблему необходимо использовать теплоизоляцию по всей площади пола, где будет производиться монтаж теплых водяных полов, видео материалы, которого вы можете посмотреть ниже.

Укладка теплоизоляционного слоя — листов пенопласта

Вторая проблема, которая вытекает из теплопроводности материалов, это если вами будет принято решение установить трубопровод под 5-ти сантиметровую сосновую доску, на которую будет уложено несколько слоев утеплителя, керамическая плитка и ковер, то КПД вашей напольной системы отопления будет равна нулю. Поэтому если вам нужен эффективный теплый водяной пол, то полет фантазий необходимо ограничить материалами с большой теплопроводностью.

Монтаж теплого пола

Монтаж теплого пола водяного подразумевает классическую схему монтажа, то есть укладка трубопровода происходит в цементной стяжке. Это происходит по двум причинам. Первая из которых – это большая нагрузка, от которой необходимо защитить трубопровод. Вторая причина заключается в том, что трубы имеют небольшую площадь, а воздух это хороший теплоизолятор, поэтому контактировать трубы должны не с воздухом, а непосредственно со стяжкой, которая должна работать как нагревающая поверхность.

После того, как вы подготовили слой теплоизоляции, можно приступить к укладке трубопровода. Здесь может возникнуть вопрос о креплении трубопровода к основанию. Давайте разберемся с этим вопросов по порядку.

Теплый пол водяной, технология монтажа которого имеет несколько способов крепежа трубопровода, будет эффективней именно при правильном монтаже.

К примеру, на слой теплоизоляции можно поместить арматурную сетку, к которой с помощью проволоки и будет закреплен трубопровод. Помимо удобного метода разметки, такая сетка будет дополнительно являться армирующим элементом нашей будущей стяжки. Также в специализированных магазинах можно найти разнообразные крепежные ленты и специальные клипсы, которые способны удерживать трубопровод на слое теплоизоляции.

Смонтированный теплый водяной пол

Монтаж отопления теплого пола не требует каких-либо особых знаний, достаточно просто хорошо подготовиться и прочитать достаточную литературу. Крепление трубопровода производят с шагом приблизительно в 1 м. В случае использования легкодоступного проволочного метода крепления нужно вспомнить о необходимости небольшого зазора. Так наглухо притянутый с помощью проволоки трубопровод может достаточно сильно деформироваться через несколько лет. Происходит это из-за разного теплового расширения металлической проволоки и трубопровода. Монтаж теплых водяных полов подразумевает несколько правил, которые позволяют получить максимально качественный эффект от эксплуатации таких полов.

При циркуляции через трубопровод горячая вода передает часть своей энергии в пространство, в итоге происходит снижение температуры.

Поэтому, во-первых, необходимо знать, что длина контура трубопровода не должна быть больше 80-90 м. Оптимальной длиной считается 60м. Если этого недостаточно, необходимо установить новый контур, однако, нужно помнить, что длина всех использующихся контуров должна быть примерно одинаковой.

Рекомендуем к прочтению:

Монтаж теплого пола

После того, как вы уже приобрели все необходимые элементы и знаете схему установки, можно непосредственно начинать сам монтаж теплого пола водяного. Для этого вам необходимо закрепить трубопровод в подающий коллектор и начать укладку контура. Стоит помнить, что каждый контур необходимо укладывать целым куском, не пользуясь, при этом соединительными элементами. Такие соединительные элементы увеличат риск различных протечек.

Теплый водяной пол с коллектором

После того, как контур уложен, конец трубопровода необходимо подключить к возрастному коллектору. В принципе, монтаж теплого пола водяного, видео материал, по установке которого вы можете посмотреть ниже, довольно хлопотная процедура, но достаточно надежная. Но на этом монтаж системы водяной теплый пол не заканчивается. Если одна из сторон пола превышает 8-ми метровую отметку, необходимо использовать деформационный шов, изготавливающийся из демпферной ленты и служащий для компенсации тепловых расширений.

Технология монтажа водяных теплых полов подразумевает проверку всей системы перед окончательной заливкой.

Для этого в трубопровод впускается под давлением горячая вода.  Давление должно превышать рабочее в несколько раз, но не меньше 0,6 МПа. В первом периоде испытания, который длится около 30 минут, давление воды не должно уменьшиться более чем на 0,06 МПа. Во втором периоде испытаний, которое проходит приблизительно 2 часа, значение рабочего давления, достигнутое 1 МПа, не должно убавиться более чем на 0,02 МПа, температура жидкости при этом не должна меняться.

Проверка пола под рабочим давлением

Если ваша система теплых полов прошла все испытания, можно заливать бетонную стяжку, максимальная высота которой не должна быть выше 7-ми см. Водяной теплый пол, монтаж которого не подразумевает каких-то особых знаний, будет служить вам на протяжении многих лет при условии, если производить его ежегодную профилактику.

Что касается материалов для цементной стяжки, то подойдет цемент не ниже марки М300. Будет лучше, если вы будете использовать пластификатор при заготовке раствора.

Заливка водяного пола бетоном

Теперь вы знаете, что такое водяной теплый пол, монтаж, видео- и фотоматериалы которого можно посмотреть ниже. Осталось только воплотить задуманное в реальность. Если вы думаете, что установка теплого пола вам не под силу, то всегда можно прибегнуть к помощи высококвалифицированных специалистов, которые знают что и как необходимо делать, а также помогут рассчитать материал, который необходим.

Что собой представляет система теплого водяного пола своими руками, монтаж, видео

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

• совковая лопата, а также лопата, необходимая для заливки бетонного основания;
• двухметровое правило с уровнем;
• разнообразные гаечные ключи, необходимые для скрутки соединений системы;
• водяной уровень;
• ведра для клея и цементной смеси;
• шпателя – обычные и зубчатые;
• перфоратор;
• рулетка;
• карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

• Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
• Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
• Крепежные скобы, с помощью которых фиксируются трубы к полу.
• Пакля, разнообразные фитинги для труб, силикон и коллектор.
• Металлопластиковые трубы диаметром 16 мм.
• Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

• Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
• Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
• Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

• Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
• Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.

Монтаж теплого водяного пола своими руками видео и инструкция

Сегодня монтаж теплого пола – водяного или электрического – вполне под силу выполнить даже тем, кто практически никогда не сталкивался со строительными работами. Так что, если вы решили обзавестись теплым полом – внимательно ознакомьтесь с рекомендациями, приведенными в этом материале, и у вас обязательно все получится. А после того, как теплый водяной пол будет уложен и запущен – вы сможете наслаждаться теплом и комфортом в вашем доме.

Что такое теплый пол

Что же представляет собой современный водяной теплый пол? Теплый пол – это система из металлопластовых труб, скрытых в толще пола и подключенных к источнику горячей воды. Циркулируя по скрытых в толще пола трубам вода обогревает пол, расположенный над ними, а от пола тепло поднимается вверх, обеспечивая комфортную температуру в нижнего слоя воздуха в квартире.В качестве такого источника может выступать либо стояк отопления, либо труба горячего водоснабжения – в зависимости от конкретных условий.

Оптимальным выбором для монтажа теплого водяного пола своими руками являются ванная комната и кухня. Это обусловлено тем, что при нагревании воздуха теплый пол значительно снижает его влажность. И если в ванной комнате или кухне это не критично, то в зале, а тем более – в детской комнате или спальне все же необходимо поддерживать оптимальный уровень влажности.

Обратите внимание! Если вы все же решили уложить теплый пол в этих комнатах – обязательно позаботьтесь об установке увлажнителя воздуха.

Также оправдан монтаж теплого пола под плитку в коридоре, как в наиболее холодном помещении. Здесь теплому полу, что называется, «самое место» — вы согласитесь с нами, как только зайдете в квартиру с мороза и снимете промокшую холодную обувь. Также при выборе помещения для укладки теплого пола необходимо обращать внимание на состояние перекрытий. В отличие от легкого электрического теплого пола водяной теплый пол требует обустройства цементной стяжки, а она обладает массой, и порой – весьма существенной. Поэтому, перед тем как начать работы по укладке теплого пола, обязательно рассчитайте, выдержат ли плиты перекрытия возросшую нагрузку.

Готовим помещение для укладки водяного пола

Итак, помещение выбрано. Самое время заняться подготовительными работами – они должны быть завершены до того, как мы приступим к заливке стяжки и укладке труб теплого пола. Подготовку помещения для монтажа системы водяного теплого пола производим по следующей схеме:

Выполняем демонтаж напольного покрытия, а также – чернового пола. В результате у нас должно быть очищено все, вплоть до бетонного основания.

Обратите внимание! Если вы планируете восстанавливать уложенное ранее напольное покрытие после укладки системы труб теплого пола, необходимо учитывать тот факт, что уровень пола после укладки поднимется на 5-7 сантиметров.

При укладке теплого водяного пола в ванной комнате производим демонтаж существующей стяжки. Под ней чаще всего располагается слой заполнителя (керамзита), под которым находится гидроизоляция.

Если гидроизоляционные материалы находятся в удовлетворительном состоянии — то керамзит можно не удалять, а сразу приступить к заливке стяжки. Однако лучше всего произвести выемку и заново произвести гидроизоляцию и утепление пола керамзитом.

• Производим замену стояка горячего водоснабжения, к которому будет подключена система теплого пола, на полипропиленовый. Это делается для того, чтобы избежать коррозии стояка месте крепления кранов.
• Обратите внимание! Если врезка системы теплого пола производится в стояк системы центрального отопления, замена труб стояка не производится.
• Впаиваем в стояк шаровые краны. При выборе места впайки кранов учитываем, что краны лучше присоединять таким образом, чтобы при отключении труб теплого пола к ним можно было подсоединить радиатор системы отопления.

Если теплый пол будет подключен к системе подачи горячей воды – к выходному крану монтируем тройник, к одному из выходов которого подключаем выводящую трубу теплого пола, а к другому — армированный шланг, соединяющий систему горячего водоснабжения со смесителем.

Обустройство гидроизоляции

При укладке водяного теплого пола качество гидроизоляции является ключевым моментом, определяющим защиту вашего дома от протечек воды. Гидроизоляцию в данном случае лучше всего производить с использованием пленочных гидроизоляционных материалов (пленка РЕ в рулонах либо жесткая пленка PS на плитах Profil). Укладку гидроизоляции производим по следующей схеме:

• Очищаем основание от мусора, а затем – обеспыливаем его с помощью строительного пылесоса.
• Укладываем на пол гидроизоляционную пленку таким образом, чтобы полотнища пленки заходили одно на другое на ширину не менее50 мм, и на стены – на высоту не менее150 мм
• С помощью паяльной лампы либо строительного фена тщательно пропаиваем области нахлеста гидроизоляционной пленки.
• Нахлест пленки на стены также пропаиваем. Для того, чтобы обеспечить достаточную прочность соединения гидроизоляционного материала со стенами проводим предварительную грунтовку стен.

Если грунтовки в вашем распоряжении нет, можно ограничиться обеспыливанием, однако пропайку в данном случае следует производить более тщательно.

Если для гидроизоляции используются плиточные материалы на жесткой плитке, периметр стен оклеиваем специальной краевой изоляционной лентой с фартуком, заходящим на напольную изоляцию. Эта лента сочетает в себе гидроизоляционные и частично – теплоизоляционные функции.

Для экономии материала можно использовать также достаточно толстую и прочную полиэтиленовую пленку, однако в этом случае необходимо особо тщательно следить за ее целостностью.

Обустройство черновой стяжки

После того, как гидроизоляционные работы завершены, можно приступать к укладке черновой стяжки. Черновая стяжка является фундаментом, на котором будет находиться ваш будущий теплый пол, и от ее качества во многом зависит надежность всей конструкции. Стяжка не укладывается, если напольное покрытие, демонтированное при подготовке к укладке пола, было уложено непосредственно на бетонные плиты основания. Во всех остальных случаях стяжка обеспечивает подъем пола на требуемую высоту. Черновую стяжку заливаем следующим образом:

• С помощью уровня (лазерного или водяного) отмечаем высоту будущей черновой стяжки, а также – итоговый уровень пола, который будет находиться на 50-70 ммвыше уровня стяжки. Расстояние от стяжки до уровня пола зависит от того, какие трубы вы планируете использовать – чем больше диаметр труб, тем выше будет уровень пола.
• Устанавливаем маяки для черновой стяжки.
• На расстоянии 2 м друг от друга вдоль всего помещения укладываются горки раствора. Через сутки, после того как раствор частично застыл, с помощью уровня натираются своеобразные «дорожки» которые и играют роль маяков. Этот способ достаточно трудоемок, так как цементный раствор достаточно плохо прилипает к большинству гидроизоляционных пленок, а тем более – к полиэтилену.

Более простой способ. Точно так же как и в первом случае, на основание укладываем горки из густо замешанного раствора. На них, используя уровень, устанавливаем маяки для выравнивания пола. В качестве маяковых реек можно использовать полосы гипсокартона, фанеры, а также (оптимально) — металлический профиль, который применяется при облицовке стен гипсокартонном.

При большой толщине черновой стяжки маяки можно укладывать на основание из кирпичей. Кирпичи при этом должны быть надежно зафиксированы на основании с применением раствора.

Обратите внимание! Для укладки теплого водяного пола в небольшом помещении установка маяков при укладке черновой стяжки необязательна. Достаточно будет, если для соблюдения требуемой толщины вы будете ориентироваться на отметки, сделанные на стенах с помощью уровня.

Ниже уровня установленных маяков засыпаем керамзит. Разравниваем керамзит так, чтобы он равномерным слоем был распределен по всей площади, и между ним и верхом стяжки было не менее 70мм.

Переходим к армированию черновой стяжки. Для этого поверх керамзита укладываем армирующую сварную сетку, которая будет обеспечивать механическую прочность нашего основания. Листы сетки должны быть надежно зафиксированы на плитах перекрытия, а также связаны между собой с помощью нержавеющей проволоки.

• В качестве альтернативы сварной сетке можно рассматривать сетку в рулонах. Применение такой сетки позволит вам достаточно серьезно сэкономить, облегчит нагрузку на перекрытия, при этом запас прочности конструкции будет вполне достаточным.
• После того, как армирование стяжки завершено, приступаем к заливке раствора. Раствор заливаем картами, так же как и при обычном устройстве бетонных полов.
• После того, как раствор внесен, распределяем его равномерно по всей площади и разравниваем с помощью правила по маякам. В данном случае (так как стяжка черновая) не требуется идеально ровной поверхности раствора.
• Даем раствору высохнуть. Для того чтобы не допустить преждевременного высыхания стяжки до набора цементом максимальной прочности, периодически увлажняем сохнущую поверхность. Для увлажнения очень удобно использовать обыкновенную садовую лейку.

Разметка укладки труб и укладка

После того, как стяжка полностью высохла, можно приступать к разметке помещения под водяной теплый пол: схема укладки труб поможет вам не только приобрести ровно столько материала, сколько необходимо, но и даст представление о том, как будет проходить распределение тепла в помещении.

Обратите внимание! При расчете количества материалов с использованием схемы округление следует проводить в большую сторону.

А это:

• Расстояние между проложенными трубами и стенами должно быть не более 20-25 см, между рядами уложенных труб – не более 35-40 см.
• Трубу, отходящую от источника горячей воды (стояка) необходимо сначала провести через самую холодную зону помещения – вдоль окон. Только потом труба должна быть заведена на остальную площадь пола.
• В тех местах, где вы планируете устанавливать мебель (например, кухонный гарнитур, стенку или шкаф), трубы прокладывать не нужно. Это позволит вам существенно сэкономить как на самих трубах, так и на отапливаемой площади.

Укладка труб теплого пола

Перед укладкой труб необходимо обустроить «тепловой экран», который будет отражать тепло по направлению к поверхности пола. Для этого под трубы укладываем слой фольгированного утеплителя. Стыки полотнищ утеплительного материала соединяем с помощью металлизированного скотча.

Водяной теплый пол чаще всего обустраивают, используя бесшовную металлопластовую трубу. Наиболее распространенные диаметры – 16, 20,25 мм. Определяющих факторов, которые нужно учитывать при выборе диаметра трубы, несколько.

Во-первых, это высота уровня пола – чем толще трубы, которые вы используете, тем выше поднимется пол за счет финишной стяжки. Во вторых – площадь отапливаемого помещения. И в третьих – напор воды в стояке с горячей водой.

Использование полипропиленовых труб при устройстве теплого водяного пола крайне нежелательно. Полипропилен обладает низкой теплопроводностью, поэтому полипропиленовые трубы крайне неохотно «отдают» тепло от горячей воды, а это значит – эффективность отопления пола будет крайне низкой.

Кроме того, полипропиленовые трубы очень сложно пропаять достаточно качественно – а это значит, что сильно возрастает риск возникновения протечки внутри пола.

Укладывать трубы необходимо строго по схеме. При изгибании металлопластовых труб следуем пользоваться подходящей по диаметру пружиной – надетая на место сгиба, она не дает трубам перегибаться.

Обратите внимание! Участок трубы с перегибом необходимо заменить, так как в месте перегиба рано или поздно возможно возникновение протечки.

• На поверхности стяжки трубы закрепляем с помощью специальных пластиковых креплений.
• После того, как все трубы закреплены, подключаем их к стоякам. Места подключения герметизируем. После окончательной полимеризации герметика осуществляем пробный пуск системы теплого пола. До того, как трубы будут перекрыты чистовой стяжкой, теплый пол должен несколько суток проработать под давлением – это позволит окончательно убедиться в отсутствии протекания.
• Укладку финишной стяжки необходимо производить на отключенный и полностью остывший теплый пол.

Обустройство финишной стяжки

• Поверх труб системы теплого пола устанавливаем тонкие маяковые рейки. Для этой цели и последующих шагов используем инструменты для выравнивания пола.
• Заливаем раствор, следя, чтобы между трубами и черновой стяжкой не образовывались пустоты
• С помощью правила распределяем и разравниваем раствор. Для того чтобы пол был максимально ровным, опираем противоположные концы правила на соседние маяковые рейки и двигаемся вдоль них
• Обрабатываем стяжку игольчатым валиком для того, чтобы удалить пузырьки воздуха.
• На следующий день обрабатываем поверхность с помощью терки для устранения мелких неровностей и дефектов поверхности.
• После того, как финишная стяжка окончательно высохла, можно приступать к укладке напольного покрытия.

Как видите, ничего недоступного в данной технологии нет. Более того, возьмем на себя смелость утверждать, что следуя данным рекомендациям вы сможете самостоятельно уложить теплый пол в частном доме или квартире. И в холодное время года еще не раз вспомните нас с благодарностью!

Монтаж теплого водяного пола своими руками видео

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 249

Как делается теплый пол видео

Сделать водяной тёплый пол своими руками, видео монтажа которого можно увидеть в нашей статье, сможет любой мастеровой мужчина. Для этого потребуется внимательно изучить порядок монтажа и прислушаться к полезным советам. Материалы и инструменты для этого имеются в любом строительном супермаркете.

Водяной теплый пол — эффективный способ отопления дома

Водяной тёплый пол своими руками, видео и особенности монтажа

Существует насколько вариантов устройства теплого пола:

Водяной с трубами, помещенными под бетонную стяжку.

Электрический из греющего кабеля.

Электрический инфракрасный.

Самым экономичным из них является именно первый вариант. Его недостатком является некоторая сложность монтажа по сравнению с другими видами. Однако, если приложить определенные усилия, то можно все сделать качественно и аккуратно. Рассмотрим пошагово всю технологию.

Схема обустройства теплого водяного пола

Подготовка основания под теплый пол

Рассмотрим укладку системы водяного тёплого пола своими руками, видео проиллюстрирует нюансы, не оговоренные в данной статье. В качестве основания возьмем бетонные плиты перекрытий. Деревянный пол полностью демонтируется, и убирается весь мусор от него. Неровности, выбоины и бугры на плитах зашпаклевываются и выравниваются. Места прохода инженерных сетей сквозь плиты замазывают цементным раствором.

Когда поверхность просохнет, то пылесосом удаляют весь мусор и пыль. Устраивают гидроизоляцию из пленочных материалов. При этом края пленки должны накладываться на стены до высоты планируемого финишного покрытия.

Монтаж теплого водяного пола своими руками (видео 1)

Утепление напольного основания

Так как мы хотим создать систему, которая способна эффективно обогревать нашу комнату снизу, то необходимо устроить ее так, чтобы тепловая энергия распространялась направленно, то есть вверх. Сделать это можно одним способом, перекрыв возможность ухода энергии в противоположном направлении. Для этих целей можно использовать любой утеплитель. Он не даст возможность теплу улетучиваться в неправильном направлении.

Часто применяют пенопласт, вспененный пенополистирол, минераловатные утеплители. Кроме того, существует большой выбор матов для теплого водяного пола, которые производят специально для этих целей. Они имеют пазы для укладки трубы и не требуют больших навыков при укладке. Выбрав такие маты, мы сильно облегчим себе работу по скручиванию и фиксированию трубы.

Распределение температуры воздуха внутри помещения при радиаторном отоплении и отоплении теплыми полами

Если мы остановились на бюджетном варианте и решили обойтись обычными утеплителями, то их нужно уложить по всей поверхности пола. Лучше использовать жесткие пенополистирольные плиты. Их монтаж намного удобнее, чем мягких утеплителей. Стыки между листами проклеивают липкой пленкой. Поверх плит стоит уложить еще один слой гидроизоляции, так как эта мера позволит исключить любое проникновение влаги к плитам перекрытий.

Не забываем, что пол у нас водяной, и любой прорыв трубы может стать причиной потопа у соседей. Далее по всему периметру комнаты на стены по срезу края утеплителя проклеиваем демпферную ленту, которая возьмет на себя энергию расширяющейся при засыхании бетонной стяжки.

Чтобы смонтировать водяной теплый пол в готовом интерьере можно использовать метод сухой (чистой) стяжки

Укладка труб

Поверх матов для теплого водяного пола укладывают трубы из сшитого полиэтилена или из металлопластика диаметром от 10 до 20 мм. Их выкладывают спиралью или змейкой особым образом. Чем ближе будут витки трубы друг к другу, тем больше тепловой энергии будет приходиться на квадратный метр пола. Рекомендуется, чтобы это расстояние было не боле 30 см.

Пример обустройства теплого пола с тремя контурами отопления

Крепятся трубы к утеплителю специальными зажимами, которые можно приобрести. В противном случае можно придумать скобы из жесткой проволоки, которые втыкают в утеплитель и прижимают ими трубу. Если вы приобрели специальный утеплитель, имеющий бороздки для трубы, то проблем вообще не будет никаких.

Оба конца уложенной трубы выводят в том месте, где будет находиться коллектор для теплого водяного пола. Это устройство позволяет распределять поток теплоносителя по трубам с большой эффективностью. В нем происходит смешивание уже остывшей воды с горячей, что делает, нагрев всей поверхности пола равномерным.

С помощью коллектора теплый пол подключают к основной системе отопления или делают отдельный вход на котел. Когда система собрана, необходимо запустить в нее воду и создать максимальное давление. Такая опрессовка поможет выявить места протечек и исправить эти недостатки.

Укладка трубы в теплоизоляционную подложку из пенополистирола

Помните о том, что стыковать трубы внутри стяжки нельзя! Заранее рассчитайте необходимый метраж труб для каждого контура отопления. Для большей эффективности не рекомендуется делать контуры отопления слишком длинными — так, для трубы толщиной 16 мм максимальный виток контура может составлять 65 м, для трубы толщиной 20 мм — 80 м.

Монтаж теплого водяного пола своими руками (видео 2)

Заливка стяжки

После укладки всех имеющихся труб и проведения опрессовки системы, можно приступать к устройству бетонной стяжки. Она не должна быть очень толстой. Ведь излишний слой бетона не позволит производить эффективный обогрев помещения. Нам нужно добиться максимального КПД от всей системы, поэтому делаем стяжку не толще, чем 5 – 7 см.

Использование самовыравнивающихся смесей позволяет распределить выравнивающий слой очень ровно и при этом достаточно тонко. При создании водяного тёплого пола своими руками, видео показывает, что именно такая стяжка пользуется наибольшим успехом у граждан.

Сравнение различных способов укладки труб для теплого пола

При устройстве стяжки необходимо особенно внимательно отнестись к тому участку, где будут выходить трубы подачи и обратки. Их нужно аккуратно подвести к смесительному узлу для теплого пола своими руками. Этот элемент предназначен для регулировки температуры теплоносителя в системе теплого пола.

Подающаяся на отопление дома вода, может быть нагрета до 95°С. Вряд ли кто-нибудь выдержит такую температуру у себя под ногами. В смесителе происходит смешивание горячей воды с холодной. Только после этого под пол подается теплоноситель, но уже нормальной температуры. Чаще всего это не более 35°С.

Схема установки терморегулятора для системы водяного отопления

От того, какой вид стяжки мы использовали, зависит время ее высыхания. Обычная бетонная стяжка требует для высыхания не менее 3 недель. Современные самовыравнивающиеся составы для стяжки можно использовать уже через несколько часов. Это еще один аргумент в пользу их использования при создании водяного тёплого пола своими руками. Видео процесса монтажа иногда снабжено комментариями относительно того, какую стяжку лучше взять для выравнивания пола.

Монтаж теплого водяного пола своими руками (видео 3)

Финишные работы

На системы теплого пола чаще всего делают покрытие из кафельной плитки (кухня и санузлы), ламината и паркета, линолеума. Реже применяют более толстые покрытия, такие, как половая доска.

Схема работы коллектора

Преимущества и недостатки водяного типа теплого пола

Создавая водяной тёплый пол своими руками, видео которого вам понравилось, не забывайте о его недостатках и достоинствах. Отметим плюсы:

• независимость от электроэнергии, если система отопления в доме энергонезависима;
• экономичность;
• безопасность. При условии того, что монтаж выполнен в соответствии с проверенной временем технологии;
• доступность. Потратиться придется только на трубу и коллектор для теплого водяного пола, которые абсолютно необходимы. Все остальные компоненты могут быть заменены общестроительными материалами.

Водяной теплый пол своими руками — вид в разрезе

Недостатком назовем то, что для сооружения такой конструкции требуется специальный инструмент и умение с ним обращаться. Более длительный срок для изготовления системы, в отличии от электрических типов, особенно при использовании классической бетонной стяжки.

Смонтировать систему водяного пола с подогревом по силам каждому. Необходимо только делать это по всем правилам. Тогда эффект от ее использования однозначно будет максимально эффективным. Безопасность системы обеспечивают ее качеством.

Материалы для теплого водяного пола (видео)

Видео для строителей как сделать теплый пол своими руками

Терморегуляторы для теплого пола

Мы в интернет — магазине Infrance на сайте https://infrance.kiev.ua/g4524282-termoregulyatory предлагаем широкий спектр регуляторов температуры в помещении, чтобы вы могли легко

Тёплый пол под ламинат своими руками.

Укладываем в детской под ламинат плёночный тёплый пол «калео» из серии платинум. Как сделать теплый пол под ламинат на любое

Конвекторы встроенные в пол

Современные системы отопления для пола развиваются. Встраиваемые конвекторы в пол, это одна из последних инноваций в системе отопления для жилых

Плюсы и минусы инфракрасного теплого пола

Многие помнят, что еще пару лет назад теплый пол представлял из себя нагромождение из труб замурованных в пол. Однако современный

Виды теплых полов.

Использовать теплый пол в помещении очень выгодно по многим факторам. Можно в любой момент регулировать температуру нагревания на свое усмотрение.

Монтаж теплого электрического пола своими руками

Установка теплого электрического пола является идеальным решение проблемы отопления загородного дома. Не каждый сможет провести себе в загородный дом газовое

Водяной теплый пол своими руками

Многие считают, что водяной теплый пол считается лучше и современней чем батарейное отопление. Однако мало кто знает, что такую систему

Теплый пол в бане своими руками

Сам по себе, теплый пол в бане очень полезная вещь. Благодаря своим свойствам в бане будет поддерживаться благоприятный микроклимат для

Как сделать теплый пол под плитку

Многие уже оценили новый электрический теплый пол под плитку в своих квартирах. Этот выбор стал правильным т.к. такой теплый пол

Статья посвященная полному разбору. Здесь размещены ролики с Ютуба о том, как сделать теплый пол водяной своими руками видео.

Дорогие друзья, мы для вас записали видео уроки о том как произвести монтаж своими руками теплого водяной пола. Информации много поэтому наберитесь терпения и изучите, так как совершить ошибку проще всего, а переделывать потом кто будет? Данный контент является полностью нашим, вложен огромный пласт для съемок данных видео роликов, за эти видео уроки многие гуру просят деньги, но мы не такие меркантильные поэтому пользуйтесь на здоровье.

1. Теплый пол водяной своими руками видео.

Один” из немаловажных факторов по монтажу правильного теплого пола, это подготовка основания для теплого водяного пола, утеплитель теплого водяного пола служит для того чтобы тепло вашего теплого пола не уходило вниз, а шло наверх и здесь у многих случаются очень серьезные ошибки. В данном ролики вы увидите шахматное расположение утеплителя под теплый пол. Видео эксклюзивно поэтому присаживайтесь по удобнее ))) Как рассчитать толщину утеплителя, материал, плотность утеплителя вы можете просмотрев теоретическую часть видео сверху.

3. Пленка под стяжку теплого пола.

Ох как много споров вызывает этот пункт при монтаже пирога теплого водяного пола, скажу один раз пленка нужна и точка, а для чего смотрите теоретическую часть в первом ролике сверху.

4. Укладка демпферной ленты для теплого пола.

Так же незабываем укладывать демпферную ленту, она служит для отсечения стяжки от стен помещения, она выполняет роль как отсекателя мостиков холода, так же чтобы стяжка могла расшириться, и конечно, то о чем никто не говорит, чтобы звук не передавался с плиты на стену.

5. Укладка сетки для теплого пола.

Сетка мак нужна для укладки труб пола, она не служит для укрепления стяжки, у нее здесь другая функция, если вы хотите укрепит стяжку то положите сетку еще сверху.

В данном видео ролики, вы научитесь укладывать сетку для теплого пола. Как производиться внахлест сетки, что надо учесть при ее укладке, и как скреплять будет рассказано все в нашем видео ролике.

5. Монтаж водяного теплого пола своими руками видео.

После того как вы уложили утеплитель, пленку, сетку, и демпферную ленту, вы можете приступить к монтажу и укладки труб теплого водяного пола. Трубу укладывайте в соответствие с тепло потерями здания или по сделанному проекту. Виды укладки труб бывают змейкой и улиткой, или комбинированной, в зависимости от того какие цели вы преследуете. Но не более 300мм. Для укладки труб теплого пола используется труба 16, 17, 20 мм, как правило в жилых домах это труба 16мм и 17 мм, связано это с насыщенностью мебели в помещениях. Материал для труб используется сшитый полиэтилен, pex-а, pex-b, pex-c, pe-rt, металлопластик.

В данном ролики вы увидите как можно самостоятельно уложить трубу теплого пола в одиночку, без напарников. Видео кажется простым, но обратите внимание на то как уложен рисунок трубы теплого пола, как четко прорисованы углы на поворотах. Дьявол кроется в мелочах. И с виду простая укладка трубы, таит в себе не мало подводных камней.

6. Стяжка водяного пола.

В данном ролике, вы увидите как делается полу сухая стяжка теплого пола, от А до Я. Так же в конце видео вы можете увидеть о том как проверять качество стяжки, подручными приборами.

>

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:

• небольшие материальные расходы на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
• отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

• некоторые сложности при обустройстве всей системы водяных теплых полов;
• необходимость использования водяного насоса;
• есть риск протечки, а найти ее бывает очень нелегко;
• давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

Монтаж трубок отопления можно проводить несколькими способами:

• спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

https://www.youtube.com/watch?v=JZDR7lJm0w4

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

https://www.youtube.com/watch?v=eamA7Fw_RYs

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

Статья написана для сайта remstroiblog.ru.

Системы водяного теплого пола

		Уменьшить счета за отопление Нет холодных ног Без шума N o проекты N 900 16 o холодный места Без сухого воздуха N o дуть пыль Теплые полы для вашего комфорт! Теплый Характеристики системы полов Теплые полы Системы водяного теплого пола напрямую с завода, проста в установке и имеет превосходное представление.CITO Products предлагает проектные услуги, расчет теплопотерь и руководства по установке.
Получите БЕСПЛАТНУЮ цитату!
Сократить счета за отопление в этом сезоне с теплыми полами Система! БЕСПЛАТНАЯ ЦЕНА
СВЯЗАТЬСЯ С НАМИ
CITO Products, Inc. N8779 Hwy X P.O. Ящик 90 Уотертаун, WI 53094 (920) 261-3390 [email protected]
		Сияющий системы теплого пола — отличный способ обогреть подвал жилой площади. Они тихие, чистые и эффективный. Самое главное, лучистый пол с подогревом системы обеспечивают невероятно равномерный обогрев. В системах водяного теплого пола используются гибкие НКТ заполнен нагретой водой. Подогретая вода утепляет бетонную плиту подвала. В бетонная плита становится большим радиатором, который обогревает всю жилую площадь подвала.
		Q-панели — Radiant Нагревательная панель
		С изобретение Q -панель , Теплые полы Подвесной конвекционный пол прост в установке и очень рентабельно. Q-панели являются прикреплены к балке пола и PEX Трубка вставляется в Панель Q . С такой конструкцией модель Q -панели быстро нагревать, быстро меняя температуру в помещении по мере необходимости. Для получения более подробной информации, пожалуйста, посмотрите Q-панель Видео.
		Заявка на патент США № 11 / 444.294 Название: Присоединяемая гидронная излучающая панель

Теплые полы своими руками: советы по установке, которые необходимо прочитать

Если вы ремонтируете хотя бы одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно.Хотя традиционно это может включать в себя покраску и декорирование, нет причин, по которым вам не следует рассматривать возможность установки теплого пола (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.

1. Подумайте о тепловой мощности

Помещение, которое вы хотите утеплить, хорошо изолировано, как новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечивать ваш комплект DIY UFH.Не уверены, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2. Выберите качественную систему или комплект

Есть старая пословица, которая гласит: «Если вы покупаете дешево, вы платите дважды». Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выбирайте низкопрофильную систему

Когда вы ремонтируете собственность и устанавливаете UFH на существующий пол, важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения в оборудовании и фурнитуре.Некоторые системы добавляют всего 15 мм общей высоты. Наша линейка LoPro ^® включает популярные решения для теплого пола с подогревом, которые доступны в виде простых в установке комплектов OneZone ^® .

Мы спросили мнение эксперта по изготовлению самодельного оборудования Джона из Warton Woodworks о UFH:

«Многие объекты становятся все более открытой планировкой, что означает ограниченное пространство на стенах для традиционных радиаторов. Полы с подогревом — это эффективный способ обогрева большой комнаты открытой планировки, освобождая место на стене для мебели.” — Джон Уортон из Warton Woodworks

4. Учитывайте вес системы УВГ

Это может показаться странным для рассмотрения, но нельзя упускать из виду логистику перемещения компонентов UFH туда, где они должны быть. Если вы планируете установку теплого пола своими руками, вы, вероятно, не захотите таскать тяжелые компоненты на поддонах в нужную часть дома. Если это вызывает беспокойство, выберите легкую систему, и ваша спина скажет вам спасибо.

5.Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить компоненты для пола из набора UFH — полезно при ограниченном бюджете! Но когда дело доходит до установки коллектора и прокладки трубопроводов обратно к котлу, необходимо вызвать сантехника. Они смогут завершить установку, ввести UFH в эксплуатацию и еще раз проверить, работает ли система должным образом.

«Теплый пол более эффективен по двум причинам.Во-первых, вы чувствуете, что вам теплее, чем вы есть на самом деле, потому что вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно нагревает всю комнату, что помогает избавиться от холодных пятен. В целом, полы с подогревом помогают сэкономить деньги на счетах за отопление, поскольку сокращают время его включения ». — Джон Уортон из Warton Woodworks

LoPro

^® Lite — идеальная установка для теплого пола своими руками

Легкая, низкопрофильная, универсальная и абсолютно сухая, LoPro ^® Lite — это модернизированная система теплого пола, которая была разработана с учетом простоты установки.Последнее дополнение к отмеченной наградами линейке LoPro ^® от Nu-Heat, LoPro ^® Lite доступно как в виде системы для всего дома, так и в виде высококачественного набора для подогрева полов OneZone ^® DIY для влажных (теплая вода) полов одноместные комнаты или зоны.

LoPro ^® Lite состоит из предварительно проложенных плит EPS (пенополистирола) с высокой плотностью, которые обладают отличной прочностью при точечной нагрузке и добавляют всего 15 мм (высота монеты 5 пенсов) к существующему уровню пола перед полом. палуба.Пластины диффузора устанавливаются на прямых участках панелей для улучшения распределения тепла от 10-миллиметровой трубки FastFlo, а затем поверх панелей и трубки UFH можно положить стандартный настил из ДСП перед установкой напольных покрытий.

LoPro

^® Max и LoPro ^® 10 систем теплого пола

LoPro ^® Max — еще один низкопрофильный вариант, также доступный в виде системы теплого пола для всего дома или в виде комплекта для подогрева пола OneZone ^® DIY.Он обеспечивает более высокую тепловую мощность, что делает его идеальным для помещений, которые трудно отапливать, например, зимних садов или садовых комнат. LoPro ^® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ^® 10 — это наше отмеченное наградами оригинальное низкопрофильное модернизируемое решение для обогрева, доступное в виде разработанной системы теплого пола для всего дома. LoPro ^® 10 плавает над существующим полом и является сверхтонким (всего 15 мм). Система в основном сухая, с небольшим количеством самовыравнивающегося состава, необходимого для покрытия предварительно проложенных трубок UFH.

Узнайте больше о LoPro ^® Системы теплого пола своими руками

А как насчет систем электрического теплого пола своими руками?

Помимо влажных полов с подогревом, в которых используется теплая вода и трубы, мы также предлагаем систему электрического теплого пола своими руками. Nu-Heat ElectroMat ^® OneZone ^® — это простой в установке комплект, идеально подходящий для отделанных плиткой помещений, таких как ванные комнаты или кухни.

«При использовании традиционных методов обогрева плитка для пола может ощущать холод на ногах круглый год.Тем не менее, пол с подогревом делает напольную плитку приятной и теплой, обеспечивая желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается, нагревая вас с головы до ног. Плитка для пола будет оставаться теплой в течение некоторого времени, даже если отопление выключено ». — Джон Уортон из Warton Woodworks

Электрический теплый пол

DIY легко и быстро установить, но он экономически эффективен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите отапливать большие помещения, мы рекомендуем системы теплых полов с подогревом, сделанные своими руками, такие как LoPro ^® .

Как Nu-Heat может помочь с теплыми полами своими руками?

Независимо от ситуации или критериев проекта Nu-Heat может предоставить решение UFH, которое подойдет вам. Мы можем посоветовать, какие части установки вы можете выполнить, а какие потребуется помощь установщика. Независимо от того, хотите ли вы спроектированную систему для всего дома или комплект для подогрева пола своими руками, наша дружная команда предложит советы экспертов, чтобы убедиться, что вы получаете лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или [email protected], чтобы обсудить решения для теплого пола для вашего дома.

Теплый пол «сделай сам» | DIY лучистого тепла

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию. Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще поправляетесь…. Облегчение прямо здесь. Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Компания предоставит подробный рабочий лист для вашего проекта, в котором будет указано количество трубок в каждой зоне, расстояние, галлоны в полу, потери тепла, размер и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения для лучшего соответствия в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по размещению трубок». Перейдите по адресу: https://www.radiantcompany.com/details/layouts/

Трубка излучающего тепла на полу

Мы разработали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по установке излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего тепла избавляют от загадок и догадок о том, что на самом деле является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company Системы лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы рекомендуем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Позвоните в нашу БЕСПЛАТНУЮ линию технической поддержки и запросите бесплатное руководство по установке.Он легко читается и содержит инновационные советы по установке, позволяющие сократить расходы. У вас МОЖЕТ быть лучшая система отопления, и мы покажем вам, как это сделать.

… И будучи из Вермонта, Компания Radiant Floor знает, как согреться!

Как установить штапельный пол с подогревом Hep2O

Стенограмма видео

Устанавливаем систему скоб для стяжка полов. Этот продукт не включает в себя изоляционные панели для пола, вам необходимо выбирать и сортировать их независимо, но у вас есть максимальная гибкость в отношении компоновки труб и расстояния между ними.Таким образом, это система, которая может свести к минимуму стоимость материалов, позволяя при этом адаптировать установку к нужным тепловым характеристикам. Это может быть особенно полезно, если вы имеете дело с комнатой неправильной формы.

Как на любой выровняйте пол, ваш первый шаг — нанести пену с краями по периметру комнаты. Эта пена имеет липкую основу, предотвращающую смещение после установки. Таким образом, щели не открываются, и стяжка не может соединяться со стеной.Снимите подложку, потянув ее с нижней стороны по ходу движения, но пока не удаляйте потрескавшуюся подложку с верхнего края. Это поможет вам обрезать пену позже при укладке стяжки. Рекомендуется начинать укладку пенопласта на полпути вдоль прямого участка. Когда вы дойдете до конца, вам будет легко закончить. Когда вы доберетесь туда, сделайте квадратный надрез так, чтобы полоса пенопласта перекрывала начало, чтобы не было голой стены. Затем окончательно подрежьте перекрытие.

Теперь вы готовы к укладке монтажных панелей, которые вы получите отдельно.Им нужно покрыть весь пол и лучше использовать шахматные стыки; можно сказать, связанное соглашение. Важно убедиться, что когда придет время заливать стяжку, ничто не сможет пройти под изоляционными панелями. Так что заклейте все стыки между изоляционными панелями лентой или накройте весь пол полиэтиленовой пленкой, как вы видите здесь. Стяжка также не должна попадать под изоляцию по краю помещения, поэтому пенопласт для краевого расширения имеет встроенный защитный чехол.Обойдите весь край комнаты, чтобы убедиться, что гетр прилегает ровно к верхней части панелей или пластикового покрытия. По углам разрежьте гетр, чтобы он сидел правильно.

Рекомендуется заклеить край манжеты, а также все стыки на пластиковом листе. Тогда вы готовы спланировать разводку труб. Это может быть как спираль, так и змеевидный узор. Если это змеевик, то труба обычно должна проходить параллельно самым длинным краям комнаты.Начните выкройку с той точки в комнате, которая ближе всего к расположению коллектора и источника тепла. Какой бы узор вы ни использовали, когда вы закончите, вы обычно будете искать трубы с шагом 200 мм по центру. Помните, что вам нужно будет спланировать место для трубопровода, чтобы снова подсоединиться к коллектору. В некоторых частях комнаты может не быть трубы для отопления, потому что пол с подогревом не следует устанавливать под постоянными приборами, такими как, например, кухонные шкафы или сантехника.

Когда вы разметили схему расположения труб, самое время установить трубу на место.Извлеките резак Wavin из упаковки трубного змеевика и снимите синюю внешнюю обертку. Найдите конец трубы в центре змеевика и вытащите трубку отсюда. При использовании этой системы два человека могут быстрее выполнить установку: один разматывает и укладывает трубу, а другой фиксирует скобы, которые фиксируют ее на месте. Когда вы начинаете позиционировать трубу, убедитесь, что вы оставили достаточно длинный хвост, чтобы добраться до предполагаемого места расположения коллектора. Для спирали, которую мы выбрали здесь, начните укладку массива труб с центрами 400 мм к центру комнаты, а затем вернитесь между ними, чтобы трубы оставались лежать с центрами 200 мм.Край манжеты из пенопласта может служить ориентиром для отделения трубы от стен. Закрепите трубу скобами через равные промежутки времени, обычно каждые полметра на прямых участках.

При фиксации трубы убедитесь, что она плотно прилегает с точностью до 5 мм. Вы можете протолкнуть скобу рукой или использовать степлер из положения стоя. Скобы поставляются в наборах, скрепленных вместе. Если вы используете степлер, снимите ленту, прежде чем вставлять скобы в пистолет, чтобы лента не застряла в механизме.При каждом повороте петли убедитесь, что труба закреплена тремя скобами, в том числе одной на вершине.

Еще одна особенность поворотов: они не должны быть плотнее 225 мм в диаметре, чтобы трубы не подвергались чрезмерным нагрузкам. Если какой-либо конец трубы находится ниже расположения коллектора, закрепите трубу на опоре изогнутой трубы, чтобы надежно удерживать ее на месте. Когда вся труба будет закреплена на месте, можно переходить к завершающим этапам установки, включая опрессовку контура, установку коллектора и подсоединения к нему труб.Затем идет разравнивание, подключение элементов управления и настройка термостатов. Эти этапы будут объяснены в других наших видео по установке.

Топ 10 лучших систем теплого пола

Электрический подогрев пола

В системах электрического отопления пола используются электронные кабели, которые проходят под полом для отвода тепла. Эти провода часто продаются на предварительно собранном коврике, что делает его относительно простым в установке. Электрические системы часто используются, когда вы устанавливаете отопление в существующей конструкции и хотите создать плавающий пол, то есть вы устанавливаете систему отопления поверх чернового пола.

Компании, предлагающие электрические лучистые полы с подогревом: Janes Radiant, ThermoSoft, WarmlyYours, Nuheat, Warmup, Orbit Radiant и системы напольного отопления.

Гидравлические лучистые полы с подогревом

Гидравлические системы работают за счет циркуляции теплой воды через тепловые трубки в полу. Для подогрева воды для этих систем можно использовать бойлер или стандартный водонагреватель. Системы водяного водяного отопления идеально подходят для использования в районах, где цена на электроэнергию очень высока, и для домов, построенных без электросети.

Компании, предлагающие водяные полы с подогревом: Janes Radiant, WarmBoard, Radiatec и Infloor Heating Systems.

Воздушные теплые полы

Воздушные теплые полы обеспечивают циркуляцию теплого воздуха через воздуховоды в бетоне. Однако эти системы не получили широкого распространения в жилых помещениях, поскольку они менее эффективны, чем полы с электрическим или водяным подогревом. Полы с воздушным подогревом иногда используют в коммерческих зданиях. В некоторых случаях солнечная энергия используется для производства тепла, а использование солнечной энергии компенсирует потерю эффективности.

Наружное лучистое отопление

Многие люди в холодном климате устанавливают лучистое отопление под своими подъездными дорожками и тротуарами, чтобы предотвратить скопление снега и льда на этих поверхностях. В этом руководстве основное внимание уделяется применению лучистого отопления внутри помещений, но многие компании, обсуждаемые здесь, также предлагают наружные системы для установки обогреваемых проездов и тротуаров.

Компании, предлагающие наружные системы лучистого отопления: WarmlyYours, SunTouch, WarmUp, Orbit Radiant Heating и системы напольного отопления.

Полы с подогревом — Netatmo

Полы с подогревом — это система, в которой отопление осуществляется через пол. Система может быть гидравлической или электрической и нагревает окружающий воздух в помещении без каких-либо видимых нагревательных приборов. В последние годы в этот очень продвинутый тип обогрева были внесены различные усовершенствования, чтобы упростить его установку и повысить удобство использования.

Как работает теплый пол? Полы с подогревом — это невидимая установка, которая нагревает комнату за счет передачи тепла от пола в окружающий воздух.Существует два типа полов с подогревом :

• Hydronic пол с подогревом

Hydronic теплый пол использует контур горячей воды, установленный под полом. Сеть гибких труб покрывает всю площадь помещения. Трубы укладываются на теплоизоляционные плиты, покрытые литой стяжкой, затем настилом пола. Тепло протекающей по трубам воды увеличивает температуру в помещении. Стяжка равномерно распределяет тепло, а также обеспечивает ровную поверхность для укладки выбранного напольного покрытия (ковролин, плитка, паркет и т. Д.)).

• Электрический подогрев пола

В электрическом напольном отоплении тепло передается через цепь электрических элементов в полу, а не через трубы горячей воды. Они покрыты изоляционными пластинами и покрывают всю площадь помещения, равномерно распределяя тепло. Система подключается к электросети дома или здания.

Полы с подогревом можно устанавливать в любых ситуациях: в общественных местах, офисах, жилых домах, магазинах и т. Д.при условии соблюдения нескольких условий энергоэффективности и использования соответствующих материалов.

Распространенные заблуждения относительно теплого пола Полы с подогревом долгое время имели плохую репутацию: поскольку он давал чрезмерное тепло, в 1960-х годах его критиковали за то, что он провоцировал проблемы с кровообращением. Современные системы больше не вызывают этой проблемы, поскольку они отдают умеренное тепло, а температура на поверхности пола не превышает 28 ° C. Французский стандарт DTU 65.14 ограничивает температуру воды, протекающей через систему гидравлического пола, максимум до 45 °, и чем больше площадь поверхности комнаты и чем больше проводящие материалы используются, тем ниже температура циркуляции жидкости. Откройте для себя всю нашу продукцию

Преимущества системы подогрева пола Установка подогрева пола дает множество преимуществ, как с точки зрения комфорта, так и с точки зрения экономии энергии.

• Полы с подогревом : комфорт превыше всего

Полы с подогревом обеспечивают комфортную температуру и теплый пол даже при ходьбе по дому босиком.Тепло равномерно распределяется в комнате, чего нельзя сказать о локальном обогреве, таком как радиатор. Тот факт, что тепло исходит от пола, обеспечивает равномерную доставку в любую зону без разницы температур. Тепло распределяется повсюду, без холода и ненужной циркуляции воздуха.

• Полы с подогревом : невидимое решение

Еще одно преимущество системы теплых полов заключается в том, что она невидима, поскольку трубы или элементы скрыты под полом, поэтому она легко интегрируется в интерьер.Это также значительно экономит пространство как на полу, так и на стенах, оставляя эти области свободными от радиаторов или видимых систем отопления. Это позволяет без стеснения оформить комнату и поставить мебель, шторы, двери и окна где угодно.

• Полы с подогревом для экономии энергии

Полы с подогревом — это низкотемпературная система отопления. В то время как радиаторы нагреваются до температуры от 50 ° C до 70 ° C, температура воды, протекающей через систему водяного теплого пола , составляет всего 40 °, обеспечивая теплоту пола максимумом 28 ° C.Это снижает потребление энергии и позволяет значительно сэкономить на отоплении. Более того, в сочетании с конденсационным котлом или тепловым насосом напольное отопление значительно увеличивает экономию энергии.

• Беспроблемная система отопления

Установка напольного отопления также имеет другие практические преимущества: отсутствие радиаторов не только предотвращает отложение пыли, излучение тепла от пола не обеспечивает циркуляцию воздуха и позволяет дышать более здоровым воздухом. .Более того, пол с подогревом не вызывает вибрации и шума. Благодаря изоляционным панелям под напольным покрытием и стяжкой вы забудете о том, что полы с подогревом даже есть. Хотя установка теплого пола раньше была сложной задачей из-за размера системы, последние нововведения означают, что толщина пола составляет всего 6 см. Хотя установка водяного теплого пола по-прежнему является довольно техническим делом, установка электрического теплого пола проста, быстра и хорошо подходит для ремонтных работ.Кроме того, на стяжку системы теплых полов можно укладывать большое количество различных напольных покрытий: кафель, натуральный камень, ПВХ, ковролин или готовый паркет, при условии проверки его совместимости в «Единых технических документах». »(« DTU », спецификации, которые регулируют правильный монтаж ремонтных работ).

• Возможность адаптации ко всем типам энергии

Полы с подогревом совместим со всеми видами тепловой энергии: электроэнергией, бытовым маслом, природным газом, пропаном, древесными гранулами, солнечной энергией, электрическим или газовым тепловым насосом и т. Д.Таким образом, обогрев можно адаптировать к любому типу существующей системы.
Также стоит знать, что вы можете установить «реверсивный» пол с подогревом , который не только отдает тепло зимой, но и охлаждает комнату в теплую погоду.

Недостатки теплого пола Несмотря на свои преимущества, как и любая система отопления теплый пол также имеет свои недостатки.

• Подогрев пола — дорогое удовольствие

Установка подогрева пола требует значительных инвестиций.Материалы и установка дорогие, и выполнить работы могут только профессионалы, специализирующиеся на установке теплого пола . Полы с подогревом не имеет права на получение налоговой льготы во Франции при переходе на энергоносители, хотя может иметь место оборудование для подключения и регулирования, а также существуют другие субсидии для снижения стоимости вашей системы отопления. Свяжитесь с Французским национальным агентством по благоустройству жилья (ANAH) для получения дополнительной информации.

• Совместимость материалов

Несмотря на то, что полы с подогревом очень легко адаптируются, не совместим со всеми напольными покрытиями.Для безупречного комфорта, распределения тепла и использования избегайте чрезмерно толстых деревянных полов, а также бука или клена, которые могут покоробиться от жары. Вам также следует избегать очень толстых ковров и изоляционных матов и следить за тем, чтобы материалы и клеи покрытий, уложенных поверх теплого пола , подходили для этой цели.

• Установка теплый пол

теплый пол неизбежно поднимает пол на несколько сантиметров.Хотя это не проблема в новых сборках, это может быть проблемой при ремонте. Поскольку эта дополнительная толщина пола не является оригинальной особенностью, она может затруднять открытие дверей и окон или мешать работе низких элементов (трубопроводов, деревянных конструкций и т. Д.). При таком ремонте также невозможно сохранить оригинальные полы.

Более того, установка этого типа системы требует времени, а это означает, что во время ее установки комнаты не могут быть заняты. Время, необходимое для укладки, заливки и сушки стяжки, не может быть уменьшено.

Если есть техническая проблема, ее труднее обслуживать, чем с традиционной системой с доступными радиаторами. Действительно, ремонт или регулировка теплого пола затруднительна, потому что этот теплый пол незаметен и покрыт стяжкой.

• Инерция и время нагрева

  В некоторых случаях полы с подогревом также могут создавать определенные проблемы. Например, температура частично зависит от площади обогреваемого помещения.Если комната слишком мала, система не будет работать очень хорошо, и комфортная температура может быть не достигнута. Если это ванная комната, то недостаток тепла можно легко восполнить, установив полотенцесушитель, который повысит температуру в комнате на несколько градусов.

  Напольное отопление от отличается тем, что он инертен. Это означает, что после его начала требуется определенное время для нагрева всей поверхности стяжки и достижения желаемой температуры в помещении.Поэтому этот тип нагрева не подходит, если вам нужен периодический или более динамичный нагрев, который эффективен быстрее.

  Это явление инерции иногда вызывает перегрев, если тепло от пола с подогревом сочетается с другими источниками тепла, такими как солнце, бытовая техника и т. Д.

  Все больше и больше людей обращаются к UFH (теплые полы), чтобы обогревать свои дома более эффективным, дешевым и простым способом.Несмотря на то, что это растущий рынок, он изобилует неправильными представлениями о его установке, сроке службы и влиянии на дом. Инженеры-сантехники и теплотехники должны прояснить любые сомнения, которые у них есть в отношении UFH, чтобы понять решение для отопления и расширить бизнес. В этом блоге мы развенчаем 4 самых распространенных мифа о теплых полах.

  Миф 1 — Трудно установить

  Некоторые установщики не хотят рекомендовать UFH домовладельцам, потому что они ошибочно полагают, что его сложно установить.

  Однако установить UFH не так сложно, как думают некоторые профессионалы. В любой установке UFH используются гибкие трубы (контуры), такие как JG Layflat®, которые укладываются на пол и подключаются к коллектору. Это контрастирует с отделкой радиаторов, когда установщики должны прятать трубы в балках и распределять их по каждому радиатору. Это требует много времени и не так просто, как UFH.

  UFH может быть установлен, испытан и введен в эксплуатацию в одной фазе. Для полной установки UFH в средней комнате может потребоваться около 20 минут, а это означает, что дом среднего размера может быть установлен менее чем за день.

  Миф 2 — Бежать для домовладельца дороже

  Компании-производители радиаторов часто заявляют, что владение UFH ведет к более высоким эксплуатационным расходам. Поскольку цены на топливо постоянно растут, легко понять, почему люди не хотят иметь его в домах. К счастью, это неправда!

  Многие исследования показали, что решения UFH со стружкой более рентабельны, чем обычные радиаторы. Это связано с тем, что UFH работает при более низкой температуре 45–55 градусов, тогда как радиаторы работают при гораздо более высокой температуре 75–85 градусов.Это означает, что UFH создает меньшую нагрузку на котел по сравнению с радиаторами.

  UFH также можно установить с интеллектуальными системами управления отоплением, такими как JG Aura, которые позволяют контролировать время и температуру в отдельных помещениях. Это означает, что температуру можно контролировать для каждой комнаты, а не с помощью одного термостата для всего дома, гарантируя, что энергия будет использоваться только в используемых комнатах.

  Миф 3 — Коллекторы должны располагаться рядом с котлами

  Мы сталкивались с множеством установок, в которых распределительный коллектор находится рядом с котлом.Это не всегда хорошая практика, поскольку она может снизить эффективность из-за более длинных участков трубопровода!

  Чтобы максимизировать производительность системы UFH, коллектор следует размещать ближе к центру дома, чтобы ни одна из комнат не находилась слишком далеко от него. Это также означает, что котел можно разместить в любом месте дома.

  Миф 4 — Трубы могут протекать

  Трубы наиболее восприимчивы к утечкам там, где есть стык, но любая установка UFH будет использовать один участок трубы для создания отдельных контуров.Это значит, что внутри пола нет стыков.

  В Speedfit мы всегда советуем установщикам следовать передовым методам установки, чтобы в дальнейшем не возникло проблем. У нас также есть специальная группа поддержки Speedfit, которая может предложить монтажникам консультации на месте для каждого проекта. Следуя передовой практике, установщики могут быть уверены в отсутствии утечек в трубопроводе после ввода UFH в эксплуатацию.

  UFH скоро станет стандартом для отопления домов из-за множества преимуществ, которые он предлагает домовладельцам.Таким образом, для монтажников становится все более важным развеять любые мифы, которые они имеют в отношении теплого пола.

  Чтобы узнать больше об установках UFH, отправьте нам свои запросы через нашу онлайн-форму для связи.

  No related posts.
