Предохранительный клапан компрессора: функции, устройство, виды

Предохранительным клапаном называется такой клапан, который автоматически срабатывает, когда давление со стороны протекающего газа столь велико, чтобы воздействовать на пружину клапана и, тем самым, снизить избыточное давление во избежании повреждения оборудования. Когда давление выровняется до установленного предварительно значения, клапан опять закроется. Предохранительный клапан является так называемым конечным предохранительным устройством, которое управляет избыточным давлением и не позволяет ему достигать опасных значений для установки.

Предохранительные клапаны в основном устанавливаются на оборудовании химических заводов, газовых котлах, предотвращает взрыв или повреждение сосудов высокого давления. Предохранительный клапан является неотъемлемым элементом промышленных систем сжатого воздуха.

Принцип работы предохранительного клапана:

Когда предохранительный клапан закрыт, на тарелку клапана воздействует сила от рабочего давления в  пневмосистеме, стремящаяся открыть клапан и сила от пружины, препятствующая открытию.

С возникновением в системе возмущений, вызывающих повышение давления выше установленного, уменьшается величина силы прижатия клапана к соплу. В тот момент, когда эта сила станет равной нулю, наступает равновесие активных сил от воздействия давления в системе и задатчика на чувствительный элемент клапана. Запорный орган начинает открываться, если давление в системе не перестанет возрастать, происходит сброс рабочей среды через клапан.

Классификация предохранительных клапанов

Далее рассмотрим 3 вида предохранительных клапанов:

Пружинный предохранительный клапан

Обычно пружинные предохранительные клапаны являются наиболее распространенным типом предохранительных клапанов. Нагрузка пружины предназначена для нажатия на тарелку клапана в противодействие давлению в пневмосистеме. В зависимости от типа среды, находящейся под давлением, существуют различные модификации пружинных предохранительных клапанов.

Пилотный предохранительный клапан

Пилотные предохранительные клапаны состоят из пилотного и основного клапанов. Несмотря на то, что подпружиненные клапаны сброса давления используют силу пружины против входного давления, текущее давление управляется пилотным клапаном, который играет роль пружины в пружинном клапане. У главного клапана нет регулировочной функции. Пилотные клапаны имеют большие размеры по сравнению с пружинным типом клапанов и применяются в пневмомагистралях с высоким давлением.

Клапан сброса давления

В случае, если расчетное давление в сосуде высокого давления устанавливается на низком уровне, клапан сброса давления регулирует сброс давления только массой тарелки клапана. По такому принципу работает вакуумный предохранительный клапан. Такой клапан предохраняет как от избыточного, так и от вакуумного давлений, применяется при вентиляции резервуаров, уменьшает потери продукта. Отвод паров продукта вакуумным предохранительным клапаном осуществляется соединенным со стороной давления трубопроводным фланцем коллектором. При работе с взрывоопасными парами используется противодетонационный предохранитель.

Наша компания предлагает приобрести качественные и надежные предохранительные клапаны для Вашего компрессорного оборудования!

Предохранительный клапан для отопления, сбросной клапан для котла

Если не ограничить нагрев воды в котле, то она закипит и превратится в пар, что приведет к критическому росту давления в отопительной сети. Далее следует разрыв трубопровода или водяной рубашки теплогенератора. Во избежание описанной аварийной ситуации на выходе котла ставится предохранительный клапан для отопления, сбрасывающий избыточное давление из системы. Наша публикация посвящена выбору и установке этого важного элемента.

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Примечание. Настенные генераторы тепла, функционирующие на электричестве и природном газе, оснащаются предохранительными элементами с завода. Они помещены внутрь корпуса и снаружи не видны.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

  1. В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
  2. Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
  3. Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
  4. При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Узел безопасности всегда ставится на подающей линии отопителя

Важный момент. На трубопровод, ведущий от теплогенератора до элементов безопасности, запрещено устанавливать краны, вентили и прочие перекрывающие устройства.

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

Виды предохранительных клапанов

Описанная выше традиционная подрывная конструкция несовершенна. Пружинный механизм, приводимый в действие чрезмерным давлением, не отличается точностью и может сработать с опозданием, когда температура в котловом баке достигла 100 °С и выше, то есть, началось кипение. Конечно, можно пытаться регулировать изделие винтом или менять настройки (есть версии с регулировочным колпачком), но это не всегда дает нужный эффект.

Момент второй: предохранительный клапан для котла защищает его от разрушения, но не от перегрева. Ведь сброс теплоносителя не позволяет охладить отопительный агрегат, если горение в топке продолжается. И последнее: в системах отопления открытого типа подобные устройства вообще бесполезны, поскольку вода в них может закипеть без повышения давления.

Ведущие производители отопительной арматуры предлагают изделия современной разработки, лишенные перечисленных недостатков, — клапаны теплового сброса. Эти защитные элементы реагируют не на увеличение напора воды в системе, а на повышение ее температуры до критического уровня. Есть 3 разновидности таких устройств:

  • сбросные с выносным датчиком температуры;
  • комбинированное устройство с температурным датчиком и контуром подпитки;
  • то же с прямой установкой в трубопровод.

Для справки. Приведем названия надежных брендов, чью аварийную арматуру можно смело покупать и применять в частных домах. Это производители ICMA и CALEFFI (Италия), Herz Armaturen (Австрия) и всемирно известный европейский бренд Danfoss.

Принцип работы у всех разновидностей один: пружинный механизм с мембраной (или двумя) приводится в действие от сильфона с термочувствительной жидкостью, существенно расширяющейся при нагреве. Таким способом клапаны теплового сброса довольно точно реагируют на достижение критической температуры. Предлагаем рассмотреть каждый из них подробнее.

Элемент с выносным датчиком

Изделие представляет собой тот же пружинный механизм, встроенный в корпус с двумя патрубками для подключения к подающей магистрали и сбросу в канализацию. Шток, открывающий тарелку и дорогу теплоносителю, проводится в движение мехами (2 группы – основная и резервная). При перегреве воды (от 95 до 100 °С) на них нажимает термочувствительная жидкость, идущая из колбы датчика по капиллярной трубке. Конструкция элемента безопасности показана на рисунке:

Температурный клапан включается в обвязку твердотопливного котла тремя способами:

  • с охлаждением через водяной контур теплогенератора;
  • то же, через специальный аварийный теплообменник;
  • сброс теплоносителя с автоматической подпиткой.

Первая схема, изображенная ниже, применяется для двухконтурных отопительных установок, подогревающих воду для ГВС. Когда датчик, вмонтированный под обшивку ТТ-котла, воздействует на механизм, то горячая вода из контура сливается в канализацию, а ее место занимает холодная из водопровода. Какие бы ни были причины аварии, такая проточная система быстро охладит котловую рубашку и предотвратит последствия.

Змеевик ГВС двухконтурного котла может служить как нагревателем, так и охладителем в случае перегрева. Для защиты достаточно подключить тепловой клапан по схеме

Примечание. В публикации использованы схемы от бренда CALEFFI, взятые с официального ресурса производителя.

Вторая схема предназначена для теплогенераторов со встроенным аварийным теплообменником для охлаждения в случае перегрева. Такие агрегаты выпускают европейские бренды Atmos, Di Dietrich и другие.

Пример подключения сбросного элемента через штатный теплообменник смотрите на видео:

Последняя схема реализуется только вместе с системой автоматической подпитки, поскольку здесь клапан сбрасывает теплоноситель, а не охлаждающую воду.

Как видите, производитель допускает установку двух аварийных устройств – по давлению (группа безопасности) и по температуре (сбросной клапан)

Предостережение. Не рекомендуется задействовать автоматическую подпитку для дровяных отопителей с топливником из чугуна. Последний боится перепадов температур и может треснуть от подачи большого количества холодной воды в обратку.

Комбинированные клапаны с подпиткой системы

Этот яркий представитель аварийной арматуры сходен по принципу работы с перепускными клапанами и выполняет сразу 3 функции:

  1. Сброс перегретого теплоносителя из котлового бака по сигналу выносного датчика.
  2. Эффективное охлаждение теплогенератора.
  3. Автоматическая подпитка системы отопления холодной водой.

Выше на картинке показана конструкция изделия, где видно, что на одном штоке установлены 2 тарелки, одновременно открывающие 2 прохода: по первому сбрасывается закипающий теплоноситель, по второму в противоположном направлении идет вода и пополняет потери. Схема подключения комбинированного перепускного клапана с твердотопливным котлом выглядит так:

Примечание. Если необходимо задействовать подобное устройство для охлаждения ТТ-котла с чугунным теплообменником, то проток нужно организовать через открытый расширительный бак или бойлер косвенного нагрева.

Перепускной клапан с тройным выходом работает по такому же комбинированному принципу, только встраивается прямо в трубопровод подачи теплоносителя возле отопительного агрегата. Сильфон находится в части корпуса, помещенной в трубу. Сброс производится через нижний патрубок, а к двум верхним присоединяется водопровод и магистраль подпитки. Такие изделия используются при недостатке свободного места в котельной.

Такой сбрасывающий клапан предназначен для установки в трубопровод подачи

Как выбирать сбросной клапан

Конечно, по цене закупки и монтажа традиционный подрывной клапан обойдется дешевле температурных устройств. Он без проблем защитит закрытую систему отопления, завязанную с газовым, дизельным либо электрическим котлом, ведь в случае аварии они прекращают нагрев практически моментально. Другое дело – теплогенератор на дровах и угле, не способный потухнуть сходу.

Чтобы успешно подобрать клапан теплового сброса либо избыточного давления, руководствуйтесь следующими рекомендациями:

  1. При использовании любых энергоносителей, кроме твердого топлива, смело покупайте обычное подрывное устройство.
  2. Изучите документацию вашего источника тепла или бойлера (смотря что нужно защитить) и выбирайте арматуру безопасности по указанному в ней максимально допустимому давлению. Большая часть отопительной техники рассчитана на предел 3 Бар, хотя есть исключения – литовские котлы Stropuva выдерживают только 2 Бар, а некоторые российские агрегаты (из недорогих) – 1. 5 Бар.
  3. Для эффективного охлаждения дровяных теплогенераторов в случае аварии лучше поставить один из клапанов теплового сброса. Их максимальное рабочее давление составляет 10 Бар.
  4. В открытых системах с ТТ-котлом сброс по давлению бесполезен. Подберите предохранительное изделие, срабатывающее при температуре теплоносителя 95—100 °С, подходящее к вашему агрегату и способу подпитки.

Совет. Воздержитесь от приобретения дешевой предохранительной арматуры родом из Китая. Мало того что она ненадежна, так еще и протекает после первого же подрыва.

Кроме моделей с фиксированными настройками в продаже есть клапаны с возможностью регулировки. Если вы не профессионал в сфере отопления, то покупать их не стоит, да и нет особой необходимости.

Советы напоследок

Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.

Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.

Предохранительный клапан в системе отопления: сбросной и аварийный

При резких перепадах температуры теплоносителя в трубах возникает избыточное давление, которое может привести к их разрыву или деформации. Кроме того, во время эксплуатации отопительной системы могут возникать различные сбои, что также может привести к скачку давления в теплосети.

Исключить такую ситуацию позволяет монтаж предохранительного клапана в системе отопления.



Устройство относится к группе безопасности отопительных приборов и служит для предотвращения различных повреждений. С помощью таких механизмов также может осуществляться регулировка температуры жидкости в теплосети.

Типы предохранителей

Предохранительный клапан для систем обогрева имеет несколько разновидностей, отличающихся по принципу работы и выполняющих различные функции:

  • сбросной;
  • обратный;
  • воздушный;
  • регулирующий;
  • перепускной.

Сбросной

Устройства сбросного типа заранее рассчитываются на определенное давление, при превышении которого происходит удаление лишнего теплоносителя. Для стравливания избыточного давления предусмотрено специальное сливное отверстие, которое закрыто при нормальных условиях. При повышении давления выше безопасного, мембрана поднимается напором теплоносителя выше отверстия аварийного сброса давления, и избыток жидкости просто удаляется из системы.

Обратный

Устройство служит для предотвращения смены направления движения жидкости в контуре. Суть работы предохранителя проста. Специальный запорный механизм позволяет воде двигаться только в одном направлении – в нагревательный бак. Кроме того, при повышении давления в трубопроводах через «носик» клапана происходит сброс излишков воды. Для того чтобы вода не выливалась на пол, рекомендуется на выходное отверстие клапана надеть сбросной патрубок и вывести его в канализацию.

Подпружиненный

В подпружиненных обратных устройствах заслонка пропускного отверстия закрывается с помощью прижимной силы пружины. Поток воды давит на мембрану, приподнимая пружину и открывая пропускное отверстие. В случае возвратного тока жидкости, что недопустимо, если используется закрытая схема отопления, пружина давит на мембрану сверху, закрывая отверстие. Давление с обратной стороны еще более усиливает прижимную силу, не допуская смены направления движения потока.

Шаровый

Имеет в основе тот же принцип, но вместо пружины и затвора используется стальной шар, закрывающий сливное отверстие под действием силы тяжести. Это накладывает некоторые ограничения. Так, например, его можно использовать только на горизонтальных участках отопления.

Воздушный

Помимо избыточного давления в системе отопления существует еще проблема возможного образования воздушных пробок. В основном такая проблема возникает, если теплоносителем выступает вода. Дело в том, что в воде комнатной температуры содержится некоторое количество растворенного воздуха, который высвобождается в процессе нагрева. Установка воздушного предохранительного клапана для отопления в замкнутой системе предотвратит скопление воздуха, перекрывающего движение воды.

Принцип действия

Устройство работает по следующему принципу: в специальной капсуле находится поплавок, когда в системе отсутствует воздух, он находится в поднятом состоянии. При завоздушивании теплосети, уровень воды в капсуле понижается, а поплавок опускается, открывая затвор, выпускающий воздух из системы обогрева. Аварийный спуск воздуха может осуществляться вручную либо автоматически.

Регулирующий

Регулирующий клапан устанавливается перед радиаторами. Он выполняет функцию контроля температуры. Работает по принципу сужения пропускного отверстия при увеличении температуры теплоносителя вплоть до полного перекрытия потока, направленного в батареи. Таким образом становится возможной температурная регулировка систем обогрева, что позволяет сократить перерасход энергии и поддерживать температуру помещения на комфортном уровне.

Перепускной

Регулирующие термоклапаны для отопления помогают удерживать температуру в заданных пределах, не допуская перегрева помещения, сужая либо перекрывая поток теплоносителя, ведущий в радиаторы. Такой принцип может привести к ряду проблем.

Например, если схема отопления в доме предусматривает несколько помещений с радиаторами, а поток теплоносителя перекрыт, то его циркуляция останавливается, что может привести либо к неравномерному прогреву разных помещений, либо к повреждению насоса принудительной циркуляции. Для решения таких проблем используется перепускной клапан.

Перепускной клапан выполняет задачу сохранения равномерного тока теплоносителя. Для этого при повышении давления в трубах он перенаправляет его избыток в обратный контур. Теплоноситель не удаляется из системы обогрева. Перепускной предохранитель способен работать в постоянном режиме, а не так, как обратный, выполняющий сброс давления только на пиках повышения объема теплоносителя.

Таким образом установка предохранительного клапана для системы отопления закрытого типа крайне важна. Выбор подходящего устройства зависит от функций, которые будут на него возлагаться.

Предохранительный клапан для водонагревателя: установка и подключение

Накопительные водонагреватели устанавливают не только в частных домах, не подключенных к центральным коммуникациям, но и в квартирах для комфортного ожидания окончания ремонтных работ, планово проводимых коммунальщиками.

Для безопасной эксплуатации водогрейного оборудования необходимо приобрести и установить предохранительный клапан для бойлера, защищающий бытовой прибор от скачков давления в системе холодного водоснабжения. Помимо этого данный клапан называют еще и обратным, так как он не дает воде вытекать обратно из накопительной емкости в случае ее аварийного отключения.

Поэтому в случае отсутствия воды в системе холодного водоснабжения вы можете не беспокоиться за сохранность электронагревательного элемента. ТЭН не останется “сухим” и не перегорит. Наличие предохранительного клапана позволит вам без труда слить воду из бойлера, если надо будет почистить емкость от накопившихся отложений в процессе нагревания воды или заменить ТЭНу, отслужившую свой срок.

Исправный предохранительный клапан способен обеспечить долгую и стабильную работу накопительных бойлеров.

Содержание статьи:

Защитные функции предохранительного клапана

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

  • недопущение возврата нагретой воды из бойлера обратно в водопровод;
  • сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
  • сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
  • предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

  • При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
  • В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
  • Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
  • Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Перерасход электроэнергии без обратного клапана

Система горячего водоснабжения с водонагревателем может функционировать  без запорного клапана, но тогда в случае роста давления горячая вода будет выдавливаться в подающую магистраль. Это повлечет перерасход электроэнергии, ведь прибору придется греть большее количество воды.

Лишние намотанные киловатты нужно будет оплатить, что не добавит радости владельцу квартиры или дома. Помимо финансовой стороны дела есть еще и практические неудобства. Ведь вместо холодной воды из кранов может побежать теплая водичка.

Эти проблемы надо приплюсовать к тем минусам, которые были описаны выше. Поэтому не соглашайтесь на монтаж водонагревателя без установки предохранительного клапана.

Стоимость этого латунного изделия несравнима с затратами, понесенными на приобретение бойлера.

Информация на корпусе предохранительного клапана помогает правильно выбрать деталь для первичной установки или замены во время ремонта водонагревателя

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.

Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан  не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.

Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

  • неправильная настройка клапана;
  • чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.

Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации

Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Проблемы и пути их решения

Причину неправильной работы водонагревателя следует начинать искать сразу же, как только появились первые признаки. Желательно подвергнуть проверке все элементы бытового прибора, начав с термостата, предохранительного клапана и нагревательного элемента. Чаще всего ломаются именно эти детали бойлера.

При поломке клапана мастера советуют не экономить, занимаясь ремонтом детали, а сразу приобрести новый аналог. Модель выбирают по уровню давления, на которое рассчитан клапан, указываемому на корпусе изделия. Эту информацию также указывают в руководстве по эксплуатации предохранительного клапана.

Бывают ситуации, когда клапан не функционирует из-за скрытого брака, выявить который не представляется возможным. Тратить время на поиск брака в конструкции детали не стоит, так как бойлер надо эксплуатировать по назначению.

Поэтому бракованный клапан заменяют новым устройством. Если ресурс установленного предохранительного клапана исчерпан, то его также демонтируют и ставят новое устройство. Сменив клапан, можно не беспокоиться о том, как работает водонагреватель.

Поставленная деталь обеспечит надежную и безопасную эксплуатацию водонагревательного оборудования.

Предохранительный клапан в разобранном виде позволяет увидеть винт, который с помощью отвертки регулирует степень жесткости пружины

Установить водонагреватель и выполнить правильно его обвязку под силу любому начинающему мастеру. Прочитав статью и посмотрев видеоролики, вы сможете все сделать своими руками, сэкономив на оплате монтажных работ, сделанных сторонними организациями.

Если вы считаете, что каждый должен выполнять свою работу на профессиональном уровне, то приглашайте специалистов. Опытные мастера помогут выбрать подходящую модель предохранительного клапана, докупят недостающую фурнитуру, проведут подсоединение бойлера к холодной и горячей воде в соответствии с нормами строительных работ.

Не слушайте только тех горе-мастеров, которые считают предохранительные клапаны ненужными звеньями в обвязочной цепи подключаемого к водопроводу водонагревателя. Никогда не экономьте на своей безопасности!


как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% — это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Клапан сброса давления воздуха для компрессора: виды, принцип работы

Клапан сброса избыточного давления воздуха — несложное, но надежное устройство, обеспечивающее безопасность компрессоров. В случае превышения допустимого давления в системе он произведет аварийный сброс воздуха в атмосферу. Предохранительную арматуру нужно правильно устанавливать и эксплуатировать — только тогда она сможет защитить вас от аварии.

Зачем нужен клапан сброса избыточного давления

Устройство предназначено для защиты системы от превышения рабочего давления. Аварийная арматура срабатывает при превышении порогового значения давления, открывается и выпускает в атмосферу часть воздуха. Напор при этом понижается до нормального, и клапан сброса давления воздуха закрывается.

При остановке компрессора в его цилиндрах остается сжатый воздух. Разгрузочный клапан срабатывает при выключении двигателя, производя сброс воздуха в атмосферу.

Если этого не сделать, последующий запуск агрегата будет затруднен или даже невозможен.

Кроме того, хранение компрессора без повышенного давления в цилиндрах повышает его ресурс.

Аварийная арматура сброса воздуха обязательно должна быть установлена на компрессоре на случай выхода из строя реле прессостата.

Из чего состоит и как работает устройство

Конструкция состоит из следующих основных деталей:

  • корпус, отлитый из стальных сплавов или латуни;
  • входной и выходной патрубки, отлитые заодно с корпусом;
  • седло, к которому прижат запорный элемент;
  • запорный элемент-диск или шарик, присоединенный к штоку;
  • пружина, размешенная в корпусе вокруг штока.

При нормальном или пониженном напоре воздуха сила сжатия пружины плотно прижимает запорный элемент к седлу. Просвет для прохода воздуха закрыт.

Как только напор начинает превышать значение срабатывания, он преодолевает силу пружины и начинает отжимать запорный элемент от седла. Открывается просвет для прохода воздуха. Происходит сброс воздуха в атмосферу, напор его внутри системы снижается. Сила пружины снова преодолевает силу напора и отжимает запорный элемент обратно к седлу. Затвор закрывается и готов к следующему рабочему циклу сброса воздуха.

Разновидности клапанов сброса избыточного давления

По способу прижатия запорного элемента к седлу устройства подразделяются на следующие виды:

  • Пружинные. Сила упругой деформации металла пружины удерживает затвор в закрытом состоянии. Она подбирается таким образом, чтобы напор, превышающий заданный уровень, отжимал запорный элемент от седла. Пружинные модели выпускаются как на постоянное давление срабатывания, так и с возможностью его регулировки. Для этого в конструкцию добавляют регулировочный винт, предварительно сжимающий или ослабляющий пружину. В ходе эксплуатации пружина понемногу теряет свою упругость, и значение срабатывания может измениться.
  • Рычажно грузовые. Для прижатия используется сила земного притяжения, воздействующая на груз, подвешенный на конце рычага. Такая система обладает широкими возможностями для регулировки значения срабатывания. Для его увеличения груз передвигают к концу рычага, для уменьшения- ближе к корпусу. Кроме возможностей для точной регулировки, эта конструкция обладает еще одним достоинством: стабильностью значения давления сброса на длительных промежутках времени. Рычажные устройства отличаются большими габаритами и массой. Они применяются в качестве предохранительного клапана для компрессоров большой производительности, установленных стационарно.
  • Электромагнитные. В этих передовых устройствах для прижатия запорного элемента используется электромагнитный привод- соленоид. Такие устройства работают в качестве исполнительного элемента централизованной автоматизированной системы управления. Датчик давления может размещаться рядом с затвором, а можем находиться в совсем другой части системы. Большинство из них снабжаются дополнительно рабочей пружиной. При пропадании электропитания или связи с управляющей системой клапан сброса превращается в обычный механический.

По способу присоединения арматура сброса делится на следующие типы:

  • Резьбовые. Наиболее распространяемый тип для устройств сброса малого давления. Легки в монтаже и демонтаже даже для неподготовленного персонала- для этого достаточно гаечного ключа. Чаще всего используются как аварийный клапан мобильного компрессора небольшой мощности.
  • Фланцевые. Сложнее в монтаже и дороже, обеспечивают высокую герметичность. применяются в системах среднего и высокого давления.
  • Сварные. Обеспечивают максимальную герметичность и надежность. Сложны в монтаже/демонтаже, требуется специальное оборудование и подготовленный персонал.

По материалу, из которого изготовлено устройство, различают:

  • Стальные. Обладают высокой прочностью и большим ресурсом. Выдерживают большое давление.
  • Латунные. Отличаются высокой коррозионной стойкостью и большим ресурсом.
  • Пластмассовые. Дешевы, но рассчитаны на невысокие значения напора.

Правила установки

Клапан сброса избыточного давления должен устанавливаться как можно ближе к компрессору. На мобильных агрегатах малой мощности место установки предусмотрено заводом изготовителем. При монтаже распределенных стационарных систем расстояние от выхода компрессора до затвора не должно превышать 1,5 метра. Недопустимо устанавливать аварийное устройство сброса после запорной арматуры. Если вентиль по каким-либо причинам окажется закрыт, клапан не сможет выполнить своей защитной функции, и повышенный напор может серьезно повредить оборудование или даже вызвать аварию с угрозой для жизни и здоровья работающих рядом людей.

Перед установкой или заменой клапана необходимо провести полный сброс напора в системе и обесточить двигатель компрессора. Резьбовое соединение следует обмотать уплотнителем-лентой ФУМ или сантехнической нитью. Вначале резьбовое соединение закручивают вручную, и только убедившись в том, что резьба зашла ровно, можно прикладывать значительные физические усилия по ее затяжке ключом.

После установки клапана нужно провести его испытания, повысив давление в системе до порогового значения. Он должен сработать и провести сброс. Если этого не произошло, установку эксплуатировать недопустимо, пока не будет выяснена и устранена причина сбоя. Если клапан регулируемый, необходимо регулировочным ключом-шестигранником выставить его рабочее значение сброса, пользуясь встроенным в блок управления компрессором манометром.

Рекомендации по эксплуатации

В ходе эксплуатации клапана сброса давления воздуха следует соблюдать правила, изложенные в руководстве пользователя от завода- изготовителя.

Клапан нужно содержать в чистоте, не допускать попадания на него пыли, влаги и других загрязнений. Недопустимо также закрашивать клапан кистью или из краскопульта. Это может привести к загрязнению выходного патрубка и выходу устройства из строя.

Периодически, не реже раза в месяц, следует проводить испытания клапана на предельное давление. Если клапан по каким-либо причинам не срабатывает на испытаниях, эксплуатацию агрегата следует прекратить до их выяснения и устранения.

Проводить такие испытания следует и после любого снятия клапана с агрегата, даже если демонтаж не был связан с его ремонтом или заменой.

Предохранительный клапан с регулировкой давления для котла в системе отопления

Чтобы система отопления в доме работала корректно, не выходила из строя из-за перепадов температуры и скачков давления подачи теплоносителя, применяются различные устройства. Защититься от поломки основных и вспомогательных узлов системы поможет предохранительный клапан с регулировкой давления. Рассмотрим, какие дополнительные элементы обеспечивают бесперебойность системы, чем они различаются и для чего нужны.

Виды клапанов для системы отопления

Регулировочные и защитные устройства или клапаны системы отопления помогают изменять параметры теплоносителя, стабилизируют работу и автоматическую настройку всей системы. Различаются изделия по типу, зоне монтажа и функциональным особенностям.

Трехходовой клапан

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Требуется для поддержания тепловых параметров жидкости в системе отопления. По внешнему виду напоминает тройник из бронзы или латуни. Верх тройника дополнен регулировочной шайбой, под которой располагается чувствительный к перепадам температуры материал. Именно этот материал надавливает на рабочий шток, выдвинутый из корпуса. Применяется для обеспечения короткого контура в системе, а также при разделении теплоносителя на подачу ГВС и циркуляцию по приборам отопления.

Точка монтажа выбирается в зависимости от конструкции системы при выполнении следующих условий:

  1. До и после прибора устанавливаются манометры. Для устранения мусора перед устройством монтируется фильтр.
  2. Корпус не должен испытывать нагрузок, а для улучшенного регулирования перед прибором врезаются устройства, дросселирующие избыточное давление.
  3. Ставить клапан над приводом нельзя.
  4. Перед и после прибора должны пролегать прямые участки трубопровода.

Основная задача устройства – удерживать температурный режим жидкости на выходе путем смешивания горячего или холодного потока. Контролирует работу трехходового клапана наружный привод, обеспечивающий давление на шток при образовании неподходящих температурных изменений.

Обратный клапан

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Это устройство устанавливается в систему для запрета потока воды в обратную сторону. Элементы прибора обладают большим гидравлическим сопротивлением, поэтому обратный клапан для отопления не ставится в системах с естественной циркуляцией. Теплоноситель в системах самотечного типа поступает с малым давлением, поэтому тут пригодны гравитационные приборы с поворотной заслонкой, срабатывающие при показателях давления в 0,001 бар.

Принцип работы обратного клапана выстроен на способности пружинного механизма перекрывать затвор при изменениях параметров течения жидкости. Чтобы подобрать надежный прибор, следует учитывать показатели давления в теплосистеме. Изготавливаются изделия из стали, латуни, серого чугуна или нержавеющей стали. Различаются по типу запирающего устройства и бывают тарельчатыми, лепестковыми, шаровыми, двустворчатыми.

Самый популярный лепестковый обратный клапан для отопления. Это надежное устройство двустворчатого вида, которое при правильном течении воды открывает одну створку, при изменении течения, закрывается. Обладая большим гидравлическим сопротивлением, клапан не дает сбоев в работе. Монтаж показан только в системы с высоким давлением, точка установки выбирается с расчетом отсутствия других приборов, которые могут повлиять на работу изделия.

Важно! На обратном клапане есть стрелка, показывающая направление течения воды. Устанавливать прибор нужно так, чтобы вода текла по стрелке. Перед прибором ставится фильтр грубой очистки.

Термостатический клапан

Рекомендуем к прочтению:

Вентиль терморегуляции обеспечивает температурные показатели теплоносителя. При нагревании вентиля с термостатической головкой входное отверстие закрывается, снижается расход теплоносителя. Автоматическая регулировка объясняет постоянное движение и изменение положения изделия. Работа клапана сводится к ограничению уровня подачи теплоносителя на отдельную батарею, но не на всю систему.

Принцип работы выстроен на движении штока вентиля, который открывает и закрывает отверстие доступа теплоносителя в батарею. Достоинства прибора в автоматической регулировке, способности отсекать радиатор при нагревании до определенных температур, что снижает расход топлива, однако при выборе изделия из некачественных материалов можно столкнуться с заеданием штока, придется менять термостатический элемент.

Устанавливаются клапаны на входе трубопровода в радиатор, различаются по форме и типу подводки к системе теплоснабжения:

  • угловые применяются при подводке с пола;
  • прямые нужны для соединения трубы и батареи относительно поверхности стены;
  • осевые пригодятся для соединения труб, выступающих из стены.

Если подключение боковое, то требуются специальные клапаны для данного типа подключения с термостатическими головками и клапанами. А вот радиаторы нижнего подключения уже оборудуются вкладышами нужного вида.

Клапан регулировки давления

Перепады давления в теплосистеме могут вывести из строя даже самое качественное оборудование, поэтому регулировочный клапан на отопление ставится в обязательном порядке. Прибор предназначен для контроля параметров давления и обеспечении нормального тока носителя. Сниженное давление приведет к тому, что теплоноситель не попадет в радиаторы, а повышенное увеличит расход топлива.

Принцип работы заключается в выравнивании усилий. Подбирается прибор в зависимости от вида давления – статистический снижает высокие параметры, а динамический повышает низкие показатели. Пропускная способность – основной показатель выбора прибора, это свойство обеспечивает пропуск необходимого объема теплоносителя для поддержания оптимального показателя давления в сети.

Монтируется регулировочный клапан на отопление в точку установки байпаса. При изменении уровня давления шток смещается, высвобождая поток или прикрывая напор теплоносителя. Изделие изготавливается из латуни, бронзы, качественный прибор выдерживает давление в 20 бар. Простое и надежное устройство не имеет недостатков, быстро монтируется и при отсутствии механических воздействий служит более 50 лет.

Перепускной клапан

Применяется для сброса рабочей среды в обратку при значительном повышении параметров давления в системе отопления. Перепускной клапан нужен для стабильной разности температур в трубопроводе подачи и обратного тока. Нарушения режима происходят из-за неправильно выставленной температуры нагрева. Если достигнут максимальный показатель, подача теплоносителя уменьшается, давление увеличивается и в работу включается перепускной клапан, снижая нагрузку на насос, повышая температурные показатели в обратке.

Установка показана рядом с нерегулируемым насосом, в перемычки стояков. Область применения клапанов широка, особенно важно монтировать изделие при использовании нагревательного котла – это оборудование, которое считается взрывоопасным.

Рекомендуем к прочтению:

Чтобы снизить риск возникновения взрыва, используется подрывной клапан для котла. Для котла электрического, газового, твердотопливного подходят самые простые подрывные устройства, которые срабатывают при малейшем повышении давления, например, из-за закипания воды.

Устанавливается прибор максимально близко к котлу на подающий трубопровод. Клапан представляет собой латунный корпус с пружиной и мембраной, закрывающей проход наружу, – простота конструкции обеспечивает корректность и бесперебойность работы.

Важно! Выбирая подрывной перепускной предохранительный клапан, следует знать, что полное открытие возможно при повышении параметров давления в 10% над рабочим значением, а закрытие осуществляется при понижении показателей на 20% от рабочего давления.

Специалисты советуют покупать изделие с характеристиками срабатывания – рабочее давление плюс 20-30%.

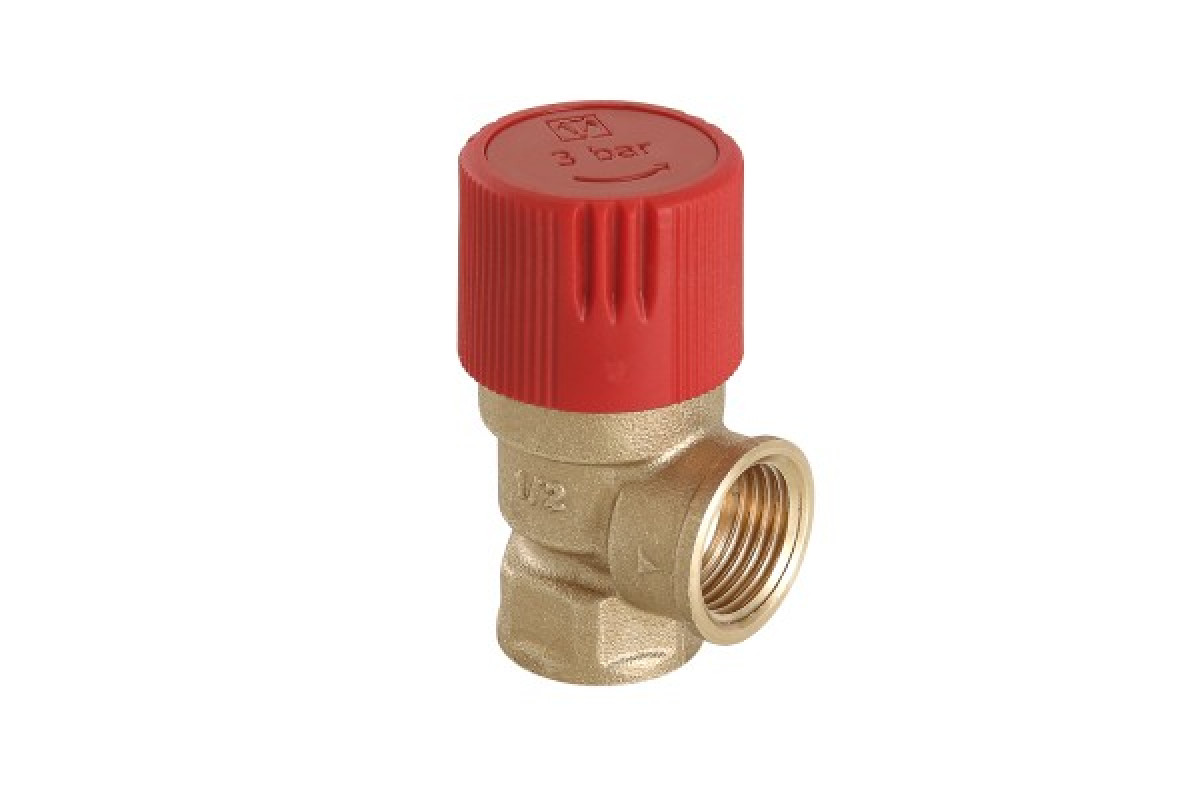

Предохранительный клапан

Устройство применяется для устранения повышенного давления в системе отопления, наступающего вследствие увеличения температуры жидкости и большого образования пара. Как только уровень давления превышает показанные нормы, в работу включается клапан предохранительный для котла и выпускает пар наружу.

Конструкция состоит из седла, затвора и задатчика силового воздействия. Простота устройства гарантирует надежность работы и возможность комбинирования с другими блоками безопасности. Выбирая сбросной предохранительный клапан системы отопления, следует обращать внимание на силу сжатия пружины, которая зависит от определенного давления для сработки клапана.

Некоторые устройства выпускаются с заданными автоматическими параметрами, а есть модели, которые необходимо настраивать под определенный котел отопления в период запуска системы. В этом случае в расчет принимаются нормальный показатель давления котла и предельно допустимые значения – по данному диапазону и регулируется предохранительное устройство.

Установка предохранительного клапана в системе отопления выполняется рядом с котлом на подающем трубопроводе. Расстояние от выходного патрубка котла до защитного устройства должно быть не менее 20 см и не более 30 см.

Балансировочный клапан

От этого защитного устройства зависит степень проходимости теплоносителя. Чем больше давление в системе, тем больше потребляется воды, возрастает расход топлива и увеличивается нагрузка. А чтобы стабилизировать систему устанавливается балансировочное устройство вентильного типа, которое обеспечивает беспрерывную работу системы. Ручные клапаны монтируются в паре с запорными на стояки. Используется изделие механической регулировки как диафрагма, подходит для перекрывания подачи потока теплоносителя.

Производители предлагают автоматические балансировочные вентили, которые быстро изменяют настройки теплосистемы в автоматическом режиме. Применяются автоматические изделия также в паре с запорными клапанами, которые устанавливаются в трубу подачи, а балансировочный вентиль – в трубопровод обратного тока, отвечающий за перепады давления.

На заметку! Балансовые вентили дают возможность делить сеть на зоны с учетом разброса параметров давления и запускать участки теплосистемы в работу поочередно, снижая расход топлива.

Основы инженерного искусства: клапаны регулирования давления | Гидравлика и пневматика

Загрузить эту статью в формате .PDF

Клапаны регулирования давления можно найти практически в каждой гидравлической системе, и они помогают выполнять множество функций, от безопасного поддержания давления в системе ниже желаемого верхнего предела до поддержания установленного давления в части контура. Типы включают разгрузку, уменьшение, последовательность, уравновешивание и разгрузку. Все это нормально закрытые клапаны, за исключением редукционных клапанов, которые обычно открыты.Для большинства этих клапанов необходимо ограничение для обеспечения требуемого регулирования давления. Единственным исключением является разгрузочный клапан с внешним управлением, срабатывание которого зависит от внешнего сигнала.

Предохранительные клапаны

Большинство гидравлических систем рассчитаны на работу в заданном диапазоне давлений. Этот диапазон является функцией сил, которые исполнительные механизмы в системе должны создавать для выполнения требуемой работы. Без контроля или ограничения этих сил гидравлические компоненты (и дорогостоящее оборудование) могут быть повреждены.Предохранительные клапаны предотвращают эту опасность. Это средства защиты, которые ограничивают максимальное давление в системе, отводя избыточное масло, когда давление становится слишком высоким.

Давление открытия и блокировка давления — Давление, при котором предохранительный клапан впервые открывается, чтобы позволить жидкости протекать, известно как давление открытия . Когда клапан обходит свой полный номинальный поток, он находится в состоянии давления полного потока . Разница между давлением полного потока и давлением открытия иногда называется перепадом давления , также известна как коррекция давления .

В некоторых случаях такое отключение давления не вызывает возражений. Однако это может быть недостатком, если он тратит впустую мощность (из-за потери жидкости через клапан до достижения максимальной настройки). Это также может позволить максимальному давлению в системе превысить номинальные значения других компонентов. (Чтобы минимизировать блокировку, используйте предохранительный клапан с пилотным управлением.)

Предохранительные клапаны бывают прямого или пилотного действия.


Рис. 1. Простой предохранительный клапан прямого действия не имеет регулировочного винта и поэтому открывается при фиксированном, предварительно установленном давлении, которое регулируется настройкой пружины сжатия.

Клапан прямого действия может состоять из тарельчатого клапана или шара, который с одной стороны подвергается давлению системы, а с другой — пружине с заданной силой. В фиксированном, нерегулируемом, нормально закрытом предохранительном клапане (рис. 1) сила, оказываемая пружиной сжатия, превышает силу, оказываемую давлением системы, действующим на шар или тарельчатый клапан. Пружина плотно удерживает шар или тарелку. Порт резервуара на стороне пружины клапана возвращает утечку жидкости в резервуар.

Когда давление в системе начинает превышать настройку пружины клапана, жидкость вытесняет шар или тарелку, позволяя контролируемому количеству жидкости проходить в резервуар, поддерживая давление в системе на уровне настройки клапана.Пружина повторно устанавливает шар или тарелку, когда выпускается (обходится) достаточное количество жидкости для падения давления в системе ниже настройки пружины клапана.

Поскольку полезность фиксированного предохранительного клапана ограничивается одной настройкой его пружины, большинство предохранительных клапанов можно регулировать. Обычно это достигается с помощью регулировочного винта, действующего на пружину, рис. 2. Вкручивая или выкручивая винт, оператор сжимает или разжимает пружину соответственно. Клапан можно настроить так, чтобы он открывался при любом давлении в желаемом диапазоне.Помимо регулируемой функции, этот клапан работает так же, как фиксированный клапан на Рисунке 1.

Подпружиненные тарельчатые клапаны обычно используются для малых расходов. Они не протекают ниже давления открытия и быстро реагируют, что делает их идеальными для снятия ударного давления. Они часто используются в качестве предохранительных клапанов для предотвращения повреждения компонентов из-за высоких скачков давления или для сброса давления, вызванного тепловым расширением в заблокированных цилиндрах. Разница между давлением срабатывания и давлением полного открытия на подпружиненных тарельчатых предохранительных клапанах высока.По этой причине они не рекомендуются для точного контроля давления.


Рис. 2. Регулируемые блоки предохранительного клапана прямого действия проходят через клапан до тех пор, пока сила давления системы на тарельчатый клапан не превысит регулируемое усилие пружины и давление на выходе.

Предохранительные клапаны также предназначены для сброса потока в любом направлении. Давление жидкости в другом порте воздействует на плечо плунжера, открывая клапан. Другой тип предохранительного клапана прямого действия имеет управляемый поршень.В этом клапане скользящий поршень вместо тарельчатого клапана соединяет порты давления и резервуара. Давление системы действует на поршень и перемещает его против силы пружины. По мере движения поршень открывает отверстие резервуара в корпусе клапана.

Эти клапаны обладают быстрым срабатыванием, но могут дребезжать. Их можно приглушить, чтобы исключить дребезжание, но это также замедлит их реакцию. Они надежны и могут работать с хорошей повторяющейся точностью, если расход не меняется в широких пределах. Клапаны с поршнями и втулками из закаленной стали имеют очень долгий срок службы.Они могут протекать немного ниже давления открытия, если поршни не герметизированы.

Предохранительные клапаны с направляющими поршнями обычно используются для давлений ниже 800 фунтов на квадратный дюйм, хотя они могут быть изготовлены с более тяжелыми пружинами для более высоких давлений. Более тяжелые пружины дают клапану больший дифференциал и, следовательно, увеличивают размер клапана.

Разновидностью предохранительного клапана с управляемым поршнем является предохранительный клапан с дифференциальным поршнем . Здесь давление действует на кольцевой участок (разницу между двумя участками поршня).Эта кольцевая площадь меньше площади седла клапана. Это позволяет использовать более легкую пружину, чем было бы необходимо, если бы давление действовало на всю площадь сиденья. Эти клапаны имеют меньший перепад давления, чем тарельчатые или предохранительные клапаны с управляемым поршнем.


Рис. 3. Предохранительный клапан с пилотным управлением имеет отверстие, проходящее через поршень, который удерживается закрытым за счет силы легкой пружины и давления системы, действующего на большую площадь поршня на конце пружины.

Для приложений, требующих клапанов, которые должны сбрасывать большие потоки с небольшим перепадом давления, часто используются предохранительные клапаны с пилотным управлением, рис. 3.Пилотный предохранительный клапан работает в два этапа. Пилотная ступень, которая состоит из небольшого подпружиненного предохранительного клапана (обычно встроенного в главный предохранительный клапан), действует как спусковой механизм для управления главным предохранительным клапаном. Однако пилот также может быть расположен удаленно и соединен с главным клапаном с помощью трубы или трубопровода.

Главный предохранительный клапан обычно закрыт, когда давление на входе ниже настройки пружины главного клапана. Отверстие B в главном клапане, рис. 3, позволяет рабочей жидкости системы воздействовать на большую площадь со стороны пружины тарелки, так что сумма этой силы и силы основной пружины удерживает тарелку в седле.В это время пилотный клапан также закрыт. Давление в канале B такое же, как давление в системе, и меньше, чем настройка пружины пилотного клапана.

При повышении давления в системе давление в канале B также повышается, и, когда оно достигает настройки пилотного клапана, пилотный клапан открывается. Масло выпускается за главным клапаном через канал B через сливное отверстие. Возникающее в результате падение давления на отверстии A в главном предохранительном клапане открывает его, и избыточное масло течет в резервуар, предотвращая дальнейшее повышение давления на входе.Клапаны снова закрываются, когда давление масла на входе падает ниже заданного значения клапана. Предохранительные клапаны с пилотным управлением имеют меньшее перекрытие давления, чем предохранительные клапаны прямого действия, как показано на Рисунке 2.


Рисунок 4. Сравнение работы предохранительных клапанов при открытии и полном давлении.

Поскольку эти клапаны не начинают открываться, пока система не достигнет 90% от полного давления, эффективность системы защищена, поскольку выделяется меньше масла. Эти клапаны лучше всего подходят для работы с высоким давлением и большими объемами.Хотя их работа медленнее, чем у предохранительных клапанов прямого действия, предохранительные клапаны с пилотным управлением поддерживают в системе более постоянное давление при сбросе давления. На рисунке 4 показаны рабочие характеристики предохранительных клапанов прямого действия и с пилотным управлением.

Редукционные клапаны

Наиболее практичными компонентами для поддержания вторичного, более низкого давления в гидравлической системе являются редукционные клапаны. Редукционные клапаны представляют собой нормально открытые двухходовые клапаны, которые закрываются при наличии достаточного давления на выходе.Есть два типа: прямого действия и с пилотным управлением.

Прямое действие — Редукционный клапан ограничивает максимальное давление во вторичном контуре независимо от изменений давления в основном контуре. Это предполагает, что рабочая нагрузка не создает обратного потока в порт редукционного клапана, и в этом случае клапан закроется, рис. 5. Сигнал измерения давления поступает со стороны выхода (вторичный контур). Этот клапан, по сути, работает в обратном направлении от предохранительного клапана (который измеряет давление на входе и обычно закрыт).

При повышении давления во вторичном контуре (рис. 5) гидравлическая сила действует на область A, клапана, частично закрывая его. Сила пружины противодействует гидравлической силе, так что через клапан проходит только масло, достаточное для подачи во вторичный контур требуемого давления. Регулировка пружины регулируется.

Когда давление на выходе достигает заданного значения клапана, клапан закрывается, за исключением небольшого количества масла, которое стекает со стороны низкого давления клапана, обычно через отверстие в золотнике, через камеру пружины в резервуар.


Рис. 5. Редукционный клапан прямого действия удерживается в открытом положении силой пружины. Повышение давления на выпускном отверстии перемещает золотник вправо, закрывая клапан.

Если клапан полностью закрывается, утечка через золотник может вызвать повышение давления во вторичном контуре. Чтобы избежать этого, выпускной канал в резервуар держит его слегка открытым, предотвращая повышение давления на выходе выше заданного значения клапана. Дренажный канал возвращает утечку в бак. (Клапаны со встроенной функцией сброса также доступны, чтобы исключить необходимость в этом отверстии.)

Постоянное и фиксированное снижение давления —

Редукционные клапаны постоянного давления обеспечивают заданное давление независимо от давления в основном контуре, если давление в основном контуре на выше , чем во вторичном. Эти клапаны уравновешивают давление во вторичном контуре с усилием регулируемой пружины, которое пытается открыть клапан. Когда давление во вторичном контуре падает, сила пружины открывает клапан, достаточный для увеличения давления и поддержания постоянного пониженного давления во вторичном контуре.

Фиксированное давление Редукционные клапаны обеспечивают фиксированное снижение давления независимо от давления в главном контуре. Например, предположим, что клапан настроен на снижение давления на 250 фунтов на квадратный дюйм. Если давление в основной системе составляет 2750 фунтов на квадратный дюйм, пониженное давление будет 2500 фунтов на квадратный дюйм; если основное давление составляет 2000 фунтов на квадратный дюйм, пониженное давление будет 1750 фунтов на квадратный дюйм.

Этот клапан работает, уравновешивая силу, оказываемую давлением в основном контуре, с суммой сил, прикладываемых давлением вторичного контура и пружиной.Поскольку площади под давлением по обеим сторонам тарелки равны, фиксированное уменьшение осуществляется пружиной.


Рис. 6. Редукционный клапан с пилотным управлением снижает давление на обоих концах золотника. Легкая пружина удерживает катушку в открытом состоянии.

Золотник в редукционном клапане с пилотным управлением гидравлически уравновешивается давлением на выходе с обоих концов, рис. 6. Легкая пружина удерживает клапан в открытом состоянии. Небольшой пилотный предохранительный клапан, обычно встроенный в корпус основного клапана, сбрасывает жидкость в резервуар, когда пониженное давление достигает настройки пружины пилотного клапана.Этот поток жидкости вызывает падение давления на золотнике. Затем перепад давления сдвигает золотник в закрытое положение, преодолевая легкое усилие пружины.

Управляющий клапан сбрасывает жидкость, достаточную только для того, чтобы установить золотник или тарелку главного клапана так, чтобы поток через главный клапан соответствовал требованиям к потоку контура пониженного давления. Если поток в контуре низкого давления во время части цикла не требуется, главный клапан закрывается. Утечка жидкости под высоким давлением в секцию пониженного давления клапана затем возвращается в резервуар через предохранительный клапан с пилотным управлением.

Редукционные клапаны с пилотным управлением обычно имеют более широкий диапазон регулировки пружины, чем клапаны прямого действия, и обеспечивают лучшую повторяемость. Однако масляное загрязнение может заблокировать поток к пилотному клапану, и главный клапан не сможет должным образом закрываться. Также доступны пилотные клапаны со встроенной системой сброса пониженного давления.

Последовательные клапаны

В схемах с более чем одним исполнительным механизмом часто необходимо приводить в действие исполнительные механизмы, такие как цилиндры, в определенном порядке или последовательности.Один из способов сделать это — использовать концевые выключатели, таймеры или другие электрические устройства управления.

Иногда этого результата также можно добиться, подбирая цилиндры в соответствии с нагрузкой, которую они должны перемещать. Цилиндр, требующий наименьшего давления для перемещения груза, выдвигается первым. В конце своего хода давление в системе увеличивается и второй цилиндр выдвигается. Это продолжается до тех пор, пока не будут задействованы все цилиндры.


Рис. 7. Последовательный клапан представляет собой двухходовой клапан, закрытый регулируемой пружиной и открываемый давлением на впускном отверстии, действующем слева от золотника.

Однако во многих установках размер цилиндра, необходимый для выполнения работы, определяется ограничением пространства и требованиями к усилию. В этом случае можно использовать клапаны последовательности для приведения в действие цилиндров в требуемом порядке.

Клапаны последовательности — это нормально закрытые двухходовые клапаны. Они регулируют последовательность, в которой выполняются различные функции в контуре, рис. 7. Они напоминают предохранительные клапаны прямого действия, за исключением того, что их пружинные камеры обычно дренируются извне в резервуар, а не изнутри в выходной порт, как в предохранительном клапане.

Последовательный клапан обычно позволяет текучей среде под давлением течь ко второй функции только после того, как предыдущая приоритетная функция была завершена и удовлетворена. В нормально закрытом состоянии клапан последовательности позволяет жидкости свободно течь в первичный контур для выполнения своей первой функции до тех пор, пока не будет достигнуто давление, заданное для клапана.

Когда основная функция выполняется, давление в первичном контуре повышается и измеряется в канале измерения давления A, . Это создает давление на катушку и преодолевает силу пружины.Пружина сжимается, золотник клапана смещается, и масло поступает во вторичный контур.

Последовательные клапаны иногда имеют обратные клапаны, которые обеспечивают обратный поток из вторичного контура в первичный. Однако действие последовательности обеспечивается только тогда, когда поток идет от первичного контура ко вторичному.

В некоторых приложениях блокировка может предотвратить выполнение последовательности, пока основной привод не достигнет определенного положения. Это делается с помощью удаленных операций.

Уравновешивающие клапаны

Эти нормально закрытые клапаны в основном используются для поддержания заданного давления в части контура, обычно для уравновешивания веса или внешней силы или противодействия весу, например, плите или прессу, и предотвращения его свободного падения.Первичный порт клапана соединен с концом штока цилиндра, а вторичный порт — с направленным регулирующим клапаном, рис. 8. Настройка давления немного выше, чем требуется для предотвращения свободного падения груза.


Рис. 8. Уравновешивающий клапан останавливает поток от впускного порта к выпускному до тех пор, пока давление на впускном отверстии не превысит регулирующую силу пружины.

Когда жидкость под давлением течет к торцу крышки цилиндра, цилиндр расширяется, увеличивая давление в конце штока и смещая главный золотник в уравновешивающем клапане.Это создает путь, по которому жидкость может проходить через вторичный порт к гидрораспределителю и в резервуар. Когда груз поднимается, встроенный обратный клапан открывается, позволяя цилиндру свободно втягиваться.

Если необходимо сбросить противодавление в цилиндре и увеличить усилие в нижней части хода, уравновешивающим клапаном можно управлять дистанционно.

Уравновешивающие клапаны обычно имеют внутренний слив. Когда цилиндр выдвигается, клапан должен открываться, и его вторичный порт соединяется с резервуаром.Когда цилиндр втягивается, не имеет значения, что давление нагрузки ощущается в сливном канале, потому что обратный клапан обходит золотник клапана.

Центровые клапаны

Сверхцентровые клапаны напоминают уравновешивающие клапаны в том смысле, что их назначение — поддерживать установленное давление напротив нагрузки, чтобы предотвратить ее свободное падение. Основное отличие состоит в том, что клапан сверхцентрирования использует управляющий сигнал, обычно поступающий от впускного отверстия привода, чтобы помочь открыть золотник. Эта вспомогательная система управления повышает эффективность клапана центрирования, снижает потребность в мощности и тепловыделение в системе.


Рисунок 9. Разгрузочный клапан подпружинен в закрытом положении. Когда давление в системе превышает силу регулируемой пружины, клапан открывается.

По мере того, как насосы и приводы становятся более совершенными, с функциями измерения отрицательной или положительной нагрузки и разгрузки, а также по мере того, как гидрораспределители становятся все более сложными, плавное управление нагрузкой с помощью сверхцентровых клапанов, в свою очередь, становится более сложной задачей. Новые достижения в технологии сверхцентровых клапанов упрощают управление.

Клапаны разгрузочные

Эти клапаны обычно используются для разгрузки насосов. Они направляют выходной поток насоса (часто выход одного из насосов в многонасосной системе) непосредственно в резервуар при низком давлении , после достижения давления в системе .

Усилие, прикладываемое пружиной, удерживает клапан в закрытом состоянии, Рис. 9. Когда внешний управляющий сигнал, действующий на противоположный конец золотника клапана, оказывает силу, достаточно большую, чтобы превысить силу, оказываемую пружиной, золотник клапана смещается, изменяя производительность насоса. в резервуар при низком давлении.


Рисунок 10. Управляемый разгрузочный клапан имеет поршень с давлением насоса на обоих концах.

Контуры высокого и низкого давления, в которых используются два насоса для перемещения и скорости или зажима, зависят от разгрузочных клапанов для повышения эффективности. Мощность обоих насосов нужна только для быстрого хода. Во время подачи или зажима выход из большого насоса выгружается в резервуар при низком давлении.

Разгрузочные клапаны с пилотным управлением — Разгрузочные клапаны также имеют пилотный клапан для управления главным клапаном, рисунок 10.Порт, проходящий через плунжер главного клапана, позволяет системному давлению воздействовать на оба конца плунжера. Легкая пружина плюс давление системы, действующее на большую площадь на конце пружины плунжера, удерживает клапан в закрытом состоянии. Встроенный обратный клапан поддерживает давление в системе. Когда давление в системе падает до заданного значения, пилотный клапан закрывается. Поток насоса через порт в золотнике главного клапана закрывает клапан.

Загрузить статью в формате .PDF

Дополнительную информацию о регулирующих клапанах можно найти в главах электронной книги по этой теме:
Fluid Power Basics, Ch.9: Предохранительные и разгрузочные клапаны
Fluid Power Basics, Ch. 14: Клапаны регулирования давления (кроме предохранительных и разгрузочных клапанов)
Fluid Power Circuits, Ch. 16: Редукционные клапаны
Fluid Power Circuits, Ch. 18: Клапаны сброса давления
Fluid Power Circuits, Ch. 20: Клапаны последовательности

Разница между предохраняющим и негерметичным регуляторами?

Визуально снаружи обычно нет разницы между сбросным и негерметическим регуляторами. Функционально есть большая разница.Регулятор сброса давления может стравить давление ниже по потоку, если давление поднимется выше заданного значения, даже в условиях отсутствия потока. Обычно это делается с помощью предохранительного клапана (или отверстия) в центре диафрагмы и узла цапфы. В подавляющем большинстве случаев применения регуляторов давления используется предохранительный регулятор.

Рисунок 1 : Предохранительный клапан

Вы можете увидеть небольшое отверстие, которое закрывается штифтом, когда давление на выходе находится на уровне или ниже заданного значения.Если давление на выходе возрастет, диафрагма с прикрепленным седлом сброса давления оторвется от стержня и позволит давлению выйти в атмосферу. Вот несколько причин, по которым может возрасти давление на выходе:

  • Механические силы, действующие на цилиндр
  • Изменения температуры системы ниже по потоку
  • Заполнение резервуара жидкостью для покрытия резервуара

Регулятор без сброса давления работает. не иметь разгрузочного отверстия в сборке диафрагмы.Эти типы регуляторов обычно используются в приложениях с постоянным расходом, которые полагаются на этот постоянный расход, чтобы исключить возможность того, что давление на выходе превысит заданное значение регулятора. При использовании регулятора без сброса давления мы всегда рекомендуем иметь какое-либо устройство сброса давления на выходе для защиты процесса, оборудования и жизни. Вот некоторые причины для использования регулятора без сброса давления:

  • Применение постоянного потока с уже установленным сбросом давления на выходе
  • Чтобы исключить возможность сброса выхлопных газов через регулятор, что предотвратит утечку опасного или дорогостоящего воздуха или газа из регулятор.

Мы не рекомендуем регуляторы без сброса давления для непроточных или «тупиковых» приложений без других средств для сброса давления на выходе. Без предохранительного клапана в этом случае имеется тенденция к увеличению давления на выходе до давления питания.

Большинство регуляторов ControlAir имеют вариант без сброса давления. Если вы не уверены, какой тип использовать, свяжитесь с нашей службой поддержки по электронной почте, телефону или в чате на нашем веб-сайте.

Электронная почта: [адрес электронной почты защищен]

Телефон: 603-886-9400 x 103

Разница между клапаном сброса давления и регулятором

Клапаны сброса давления — это тип предохранительного клапана, который обычно используется для защиты системы и людей, эксплуатирующих ее.В то время как регуляторы давления принимают входящее давление в трубопроводе и регулируют его до давления, которое требуется для системы ниже по потоку. Регуляторы давления могут использоваться по соображениям безопасности и / или стоимости. Оба этих клапана очень важны для конкретного применения. В этой статье мы обсудим разницу между предохранительным клапаном и регулятором .

Характеристики регулятора давления

Регуляторы давления

принимают входящее давление в линии и регулируют его до давления, которое требуется для системы ниже по потоку.Это может быть для эффективной работы других приборов или просто для управления выходным потоком в трубе. Более низкое давление в системе означает меньший риск и меньшие эксплуатационные расходы, а также снижение риска потери воздуха через систему. Регуляторы давления могут использоваться во многих приложениях, включая пневматику, сжатый воздух и воду.

В ассортименте MGA Controls доступны различные типы регуляторов давления — от устройств общего назначения, предназначенных для повседневного промышленного применения, до более специализированных прецизионных регуляторов давления, коллекторных регуляторов, пилотных регуляторов и версий с пилотным управлением большой емкости.Ознакомьтесь с полным ассортиментом наших регуляторов давления в нашем магазине.

Клапан сброса давления

Характеристики

Клапаны сброса давления используются для контроля или ограничения скачков давления в системе сжатого воздуха. Когда давление в системе превышает заданное значение, клапан открывается и сбрасывает это давление, возвращая его в соответствие с нормальными рабочими параметрами. Основная функция клапана сброса давления — сброс избыточного давления и защита других компонентов системы, при этом поддерживая оптимальную производительность.

Воздушные системы в значительной степени выигрывают от предохранительных клапанов, однако различные типы предохранительных клапанов могут использоваться в самых разных отраслях промышленности. Например, в водном хозяйстве используется клапан, чтобы давление воды не достигло такого уровня, при котором он может разорвать трубы.

Клапан сброса давления IMI Norgren Olympian Plus разработан для защиты систем сжатого воздуха от избыточного давления. Он обладает высокой разгрузочной способностью, но при этом чувствителен и точен.Как часть ассортимента продукции Olympian Plus, он подходит для линейной или модульной установки и совместим с другими продуктами линейки Olympian Plus, такими как фильтр / регулятор B64G и лубрикатор серии L64. Некоторые из ключевых характеристик клапана сброса давления включают:

• Защита от избыточного давления
• Большой сброс давления
• Резьбовое отверстие для сброса давления для глушителя или выхлопной трубы
• Размеры: G1 / 4 ″… G3 / 4 ″
• Макс. Давление на входе: 17 бар
• Диапазон регулировки на выходе: 1… 10 бар
• Доступен широкий спектр принадлежностей
• Встроенная или модульная установка

Выбор предохранительного клапана

Выбрать предохранительный клапан не всегда легко, но компания MGA Controls специализируется на том, чтобы помочь вам выбрать правильный клапан для вашего применения.Перед выбором предохранительного клапана необходимо учитывать шесть основных факторов:

• Размер и тип соединения
• Установленное давление (PSIG)
• Температура
• Противодавление
• Сервисное обслуживание
• Требуемая производительность

Вы также должны учитывать физические размеры приложения и установки, а также факторы, связанные с окружающей средой, в которой будет работать клапан.

Здесь, в MGA Controls, предохранительные клапаны могут быть установлены в существующую систему и могут быть указаны в размерах от 1/4 ″ до 1.1/2 ″. У нас есть широкий ассортимент товаров, которые можно быстро доставить в нужное время.

Чтобы поговорить с членом нашей технической группы о выборе предохранительного клапана или разницы между предохранительным клапаном и регулятором, свяжитесь с нами сегодня по телефону 01704 898980 или по электронной почте [адрес электронной почты защищен]. Чтобы запросить бесплатное ценовое предложение или просмотреть наш общий ассортимент продукции, свяжитесь с нашей командой.

Предохранительный клапан

и предохранительный клапан

Как вы уже знаете, существует множество предохранительных клапанов.В промышленности мы склонны использовать такие термины, как предохранительный клапан и предохранительный клапан, как взаимозаменяемые. И по большей части это имеет смысл. Большинство предохранительных клапанов предназначены для одного и того же — сброса давления в системе.

Но есть ли разница между некоторыми из этих часто используемых терминов, и если да, то что они для вас значат? Вот краткое описание двух популярных терминов: предохранительный клапан и предохранительный клапан.

Предохранительный клапан и предохранительный клапан: есть ли разница?

Хотя оба термина относятся к клапанам, используемым для сброса давления из системы, находящейся под давлением, их технические определения немного отличаются.В общем, термин предохранительный клапан относится к клапану в системе под давлением, который используется для управления давлением для оптимальной работы системы. Предохранительные клапаны предназначены для того, чтобы помочь вашему предприятию избежать сбоев системы и защитить оборудование от повышенного давления.

Термин предохранительный клапан, с другой стороны, относится к напорным клапанам, которые предназначены для защиты людей, имущества и процессов. Другими словами, термин предохранительный клапан относится к отказоустойчивому клапану последней инстанции, который сбросит давление, чтобы предотвратить катастрофу, обычно в том случае, если все другие предохранительные клапаны не смогли должным образом контролировать давление в системе.

Делают ли предохранительные и предохранительные клапаны одно и то же?

Общее назначение предохранительных и предохранительных клапанов одинаково. Оба являются предохранительными клапанами и предназначены для сброса давления в любой ситуации, когда в системе возникает избыточное давление. При этом предохранительные и предохранительные клапаны работают несколько иначе:

  • Предохранительные клапаны предназначены для регулирования давления в системе, чаще всего в системах с жидкостью или сжатым воздухом. Эти клапаны открываются пропорционально увеличению давления в системе.Это означает, что они не открываются полностью, когда в системе немного избыточное давление. Вместо этого они открываются постепенно, позволяя системе вернуться к заданному уровню давления. По достижении этого уровня клапан снова закрывается.
  • Предохранительные клапаны используются по одной причине — безопасность. Вместо того, чтобы контролировать давление в системе, они предназначены для немедленного сброса давления в случае аварии или отказа системы. В отличие от предохранительных клапанов, предохранительные клапаны открываются немедленно и полностью, чтобы избежать аварии, а не для контроля давления в системе.

Хотя и предохранительные, и предохранительные клапаны работают для сброса избыточного давления, способ их работы немного отличается. Ознакомьтесь с этой таблицей, любезно предоставленной Difference Between, для получения дополнительной информации о различиях между двумя клапанами:

% PDF-1.4 % 259 0 объект > эндобдж xref 259 138 0000000016 00000 н. 0000004131 00000 п. 0000004324 00000 п. 0000004368 00000 н. 0000004707 00000 н. 0000005372 00000 п. 0000006038 00000 н. 0000007233 00000 н. 0000007283 00000 н. 0000007398 00000 н. 0000007570 00000 н. 0000007752 00000 н. 0000009955 00000 н. 0000011136 00000 п. 0000011956 00000 п. 0000012087 00000 п. 0000012217 00000 п. 0000013292 00000 п. 0000013505 00000 п. 0000013683 00000 п. 0000017083 00000 п. 0000017155 00000 п. 0000017228 00000 п. 0000017312 00000 п. 0000017373 00000 п. 0000017534 00000 п. 0000017594 00000 п. 0000017674 00000 п. 0000017800 00000 п. 0000017957 00000 п. 0000018016 00000 п. 0000018096 00000 п. 0000018222 00000 п. 0000018376 00000 п. 0000018436 00000 п. 0000018521 00000 п. 0000018606 00000 п. 0000018763 00000 п. 0000018822 00000 п. 0000018902 00000 п. 0000018993 00000 п. 0000019144 00000 п. 0000019203 00000 п. 0000019281 00000 п. 0000019429 00000 п. 0000019488 00000 п. 0000019607 00000 п. 0000019695 00000 п. 0000019846 00000 п. 0000019905 00000 п. 0000019999 00000 п. 0000020090 00000 н. 0000020226 00000 п. 0000020285 00000 п. 0000020360 00000 п. 0000020446 00000 п. 0000020597 00000 п. 0000020656 00000 п. 0000020734 00000 п. 0000020873 00000 п. 0000020932 00000 п. 0000021007 00000 п. 0000021087 00000 п. 0000021254 00000 п. 0000021312 00000 п. 0000021418 00000 п. 0000021509 00000 п. 0000021607 00000 п. 0000021664 00000 н. 0000021757 00000 п. 0000021815 00000 п. 0000021874 00000 п. 0000021973 00000 п. 0000022031 00000 н. 0000022089 00000 п. 0000022147 00000 п. 0000022251 00000 п. 0000022310 00000 п. 0000022368 00000 п. 0000022427 00000 н. 0000022486 00000 п. 0000022590 00000 н. 0000022649 00000 п. 0000022707 00000 п. 0000022767 00000 п. 0000022866 00000 п. 0000022925 00000 п. 0000022984 00000 п. 0000023044 00000 п. 0000023148 ​​00000 п. 0000023207 00000 п. 0000023306 00000 п. 0000023365 00000 п. 0000023471 00000 п. 0000023529 00000 п. 0000023588 00000 п. 0000023647 00000 п. 0000023706 00000 п. 0000023841 00000 п. 0000023900 00000 п. 0000023975 00000 п. 0000024073 00000 п. 0000024132 00000 п. 0000024240 00000 п. 0000024300 00000 п. 0000024359 00000 п. 0000024418 00000 п. 0000024477 00000 п. 0000024581 00000 п. 0000024640 00000 п. 0000024774 00000 п. 0000024833 00000 п. 0000024908 00000 н. 0000024967 00000 п. 0000025026 00000 п. 0000025086 00000 п. 0000025174 00000 п. 0000025263 00000 п. 0000025363 00000 п. 0000025422 00000 п. 0000025518 00000 п. 0000025578 00000 п. 0000025681 00000 п. 0000025741 00000 п. 0000025800 00000 н. 0000025899 00000 н. 0000025959 00000 п. 0000026019 00000 п. 0000026079 00000 п. 0000026139 00000 п. 0000026214 00000 п. 0000026313 00000 п. 0000026374 00000 п. 0000026472 00000 н. 0000026532 00000 п. 0000026593 00000 п. 0000026653 00000 п. 0000003056 00000 н. трейлер ] / Назад 1311046 >> startxref 0 %% EOF 396 0 объект > поток hb«b`xAbl, DGm ٰ0 E2-) ǭI- ~ JlIip ”9f اɵ4> q | Z.MWI ۓ, ‘n @ bW {! OBF6Ȩ b @ [% ͞

Клапан сброса давления пожарного насоса — соответствие требованиям NFPA 20

Вода является наиболее эффективным, дешевым и наиболее доступным средством для тушения пожаров общего характера. Он используется пожарной службой в той или иной форме в большинстве случаев противопожарной защиты.


Чтобы вода для пожаротушения работала успешно, ее необходимо подавать

с необходимым давлением и расходом. Для этого в большинстве случаев требуется пожарный насос.Многие системы также требуют оборудования для регулирования давления, включая клапаны сброса давления и клапаны регулирования давления. Стандарты, такие как NPFA 20, включают требования, касающиеся насосов и другого противопожарного оборудования, работающего под давлением.

Проектирование системы противопожарной защиты с предохранительными и регулирующими клапанами требует большого опыта. Для проектировщиков критически важно соблюдать строгие руководящие принципы и правила противопожарной защиты (включая NFPA, государственные и страховые требования), чтобы избежать ошибок, таких как использование предохранительного клапана для контроля давления в коллекторе противопожарной защиты.

Давайте подробнее рассмотрим конкретные рекомендации NFPA для этих клапанов регулирования давления воды для пожаротушения.

Соответствие NFPA 20 для предохранительных клапанов (PRV)

Клапан сброса давления определяется в NFPA 20 (3.3.67.5 Клапан сброса) как «устройство, которое позволяет отводить жидкость для ограничения избыточного давления в системе».

В целом, PRV — это устройство безопасности, предназначенное для защиты системы под давлением во время события избыточного давления. Событие избыточного давления относится к любому состоянию, которое может вызвать повышение давления в системе за пределы указанного расчетного давления или максимально допустимого рабочего давления.Поскольку предохранительные клапаны являются предохранительными устройствами, существует множество кодексов и стандартов, регулирующих их конструкцию и применение.

Для центробежных насосов NFPA 20 (4.19.1.2) требует, чтобы «был установлен предохранительный клапан. где установлен пожарный насос дизельного двигателя и где в сумме 121 процент номинального чистого давления отключения (сброса) плюс максимальное статическое давление всасывания, скорректированное по высоте, превышает давление, на которое рассчитаны компоненты системы.”

Клапан сброса давления требуется по стандарту для установки, когда дизельный двигатель вращается быстрее, чем обычно, потому что давление пропорционально квадрату скорости вращения насоса. Это относительно редкое событие; если насосы создают давление ниже номинального давления компонентов системы противопожарной защиты [обычно 175 фунтов на кв. дюйм (12,1 бар)] при 110 процентах номинальной скорости, предохранительный клапан не требуется.

Рисунок 01 — Дизельный пожарный насос


Рисунок 02 — Клапан сброса давления от Bermad

Стандарт конкретно не разрешает использование главного предохранительного клапана на электрическом пожарном насосе, за исключением случаев использования привода с регулируемой скоростью.Драйверы переменной скорости должны по умолчанию работать с постоянной номинальной скоростью. В случае отказа привода регулируемой скорости номинальная скорость может привести к избыточному давлению в системе. В этом случае требуется предохранительный клапан.

При проектировании пожарного насоса очень важно, чтобы проектировщик соответствовал требованиям системы, чтобы избежать избыточного давления в системе и последующего использования устройств регулирования давления для компенсации.

Соответствие NFPA 20 для клапанов регулирования давления (PCV)

Еще одним важным элементом оборудования, предназначенным для обеспечения достаточного потока и давления воды во время пожара, является клапан регулирования давления (PCV).

Клапан регулирования давления определяется в NFPA 20 (3.3.67.3) [14,2013] как «редукционный клапан с пилотным управлением, предназначенный для снижения давления воды ниже по потоку до определенного значения при обоих проточных (остаточных условиях). ) и непроточных (статических) условиях. «

Клапаны регулирования давления всасывания

, указанные в списке для обслуживания пожарных насосов, разрешены для использования в случаях, когда орган требует поддержания положительного давления на всасывающем трубопроводе. Эти клапаны должны быть установлены в соответствии с рекомендациями производителя в трубопроводе между насосом и обратным клапаном нагнетания.

Прочие стандарты противопожарной защиты для клапанов регулирования давления

Других устройства регулирования давления, в том числе PCVs установлены ниже по потоку от изоляции выпускного клапана, выходят за рамки NFPA 20. Когда разрешено органом противопожарной защиты, они должны быть установлены в соответствии с соответствующим листингом и установкой стандартом, такие как NFPA 13 или NFPA 14.

NFPA 14 определяет условия для использования клапанов регулирования давления и определяет максимальное давление на шланговом соединении из-за различных установленных ограничений давления.Если статическое давление на шланговом соединении 2½ дюйма (65 мм) превышает 175 фунтов на квадратный дюйм (12,1 бар), должно быть предусмотрено утвержденное устройство регулирования давления для ограничения статического и остаточного давления на выходе шлангового соединения до 175 фунтов на квадратный дюйм ( 12,1 бар) (7.2.3.2 *). Возможно, потребуется расположить трубопровод так, чтобы на шланговых соединениях классов I и II можно было установить отдельные устройства регулирования давления.

На рисунке ниже показано соответствие всем требованиям:

Нужна помощь в проектировании противопожарной защиты?

Инженеры

BERMAD готовы проконсультировать вас по вопросам применения и систем противопожарной защиты.Чтобы узнать больше, нажмите здесь, чтобы связаться с представителем BERMAD в вашем регионе.

Общие сведения о характеристиках регуляторов давления

Регуляторы воздуха представляют собой редукционные клапаны. Они поддерживают постоянное давление на выходе независимо от колебаний давления на входе или скорости потребления воздуха. Конечно, это верно только в том случае, если давление на входе больше, чем давление на выходе.

Есть два типа регуляторов давления: сбросные и нернагрузочные. Регуляторы сброса давления будут выпускать газ ниже по потоку, если давление ниже по потоку поднимется выше уставки давления регулятора. Регуляторы сброса давления не следует путать с клапанами сброса давления, которые представляют собой предохранительные клапаны, используемые для защиты системы от состояния избыточного давления. По большей части, регуляторы сбросного давления используются в пневматических системах для приведения в действие приводов, пневматических инструментов, распылительного оборудования и продувочных форсунок.Регуляторы давления без сброса давления используются там, где утечка газа или жидкости запрещена, поскольку это может создать опасность. Например, выпуск в атмосферу горючих газов, таких как пропановое топливо, кислород (окислитель, поддерживающий горение) и инертных газов, таких как азот, представляет опасность.

В регуляторе, показанном на рис. 1, регулировочная ручка регулирует давление на выходе. Вращение ручки по часовой стрелке увеличивает сжатие пружины в верхней камере, увеличивая настройку выходного давления.Вращение ручки против часовой стрелки уменьшает сжатие пружины, уменьшая выходное давление за счет уменьшения предварительной нагрузки на диафрагму. Мембрана, измеряющая давление на выходе, регулирует давление на выходе. Давление ниже по потоку действует на нижнюю часть мембраны, которая затем действует вверх на главную пружину в верхней камере. Когда давление на выходе равно настройке, управляемой основной пружиной в верхней камере, пружина клапана в нижней камере закрывает клапан.Когда давление на выходе падает, пружина в верхней камере открывает клапан, прикладывая направленную вниз силу к штифту клапана. Таким образом, давление уравновешивается давлением на выходе, действующим против предварительной нагрузки, установленной на главной пружине с помощью ручки регулировки.

Регулятор сброса давления регулирует поток, чтобы поддерживать заданное давление на выходе. Помните, что давление вызвано сопротивлением потоку, обычно вызванным сопротивлением нагрузки. Повышенное давление на выходе также может быть вызвано силой, действующей против привода, увеличением температуры воздуха на выходе или уменьшением настройки давления регулятора.По мере увеличения давления за регулятором поток через регулятор модулируется для поддержания установленного давления. Давление измеряется на выпускном отверстии регулятора. Когда давление на выходе увеличивается, диафрагма прижимается вверх к пружине в верхней камере, поднимая ее со штифта, который находится под отверстием. Это позволяет выходящему воздуху выходить в верхнюю камеру регулятора, а затем через небольшое отверстие сбоку в корпусе регулятора в атмосферу.В этот момент поток воздуха из входного отверстия регулятора перекрывается. Независимо от причины повышенного давления на выходе, давление на выходе никогда не должно быть больше, чем давление, установленное на регуляторе. Это не относится к регулятору давления без сброса давления.

Предположим на мгновение, что предохранительный регулятор подключен к источнику питания 120 фунтов на квадратный дюйм, а регулятор настроен на 80 фунтов на квадратный дюйм. Если настройка сброшена на 60 фунтов на квадратный дюйм, регулятор будет выпускать достаточно воздуха на выходе, чтобы снизить давление в контуре до 60 фунтов на квадратный дюйм.

Регуляторы давления без сброса давления ограничивают поток токсичных или легковоспламеняющихся газов, которые могут создать опасность для персонала или имущества, если они будут выброшены в атмосферу. Даже выброс инертного газа, такого как азот, представляет опасность, если он попадает в жилую зону, потому что азот может вытеснить кислород до уровня ниже необходимого для поддержания жизни. Как и в случае с разгрузочными регуляторами, давление измеряется на стороне выхода регулятора. Если настройка давления снижается или давление на выходе увеличивается по какой-либо причине, газ с избыточным давлением не будет выходить в атмосферу.Газ в контуре не теряется.

Precision: Регуляторы стандартного класса будут поддерживать управляющее давление в пределах от двух до пяти фунтов на квадратный дюйм во время нормальной работы, поскольку потребность в потоке воздуха меняется. Прецизионный регулятор будет поддерживать давление с отклонениями менее 0,5 фунта на квадратный дюйм. Прецизионный регулятор будет постоянно стравливать небольшое количество воздуха, чтобы клапан потока оставался открытым и активным. Это также гарантирует, что любое противодавление будет немедленно сброшено, вместо того, чтобы увеличивать давление выше установленного, чтобы открыть вентиляционное отверстие регулятора сбросного типа.Прецизионный регулятор будет использоваться в приложениях, где потребность в предельной точности давления, например, в управлении натяжением бумажного валика, перевешивает стоимость небольшого непрерывного стравливания воздуха.

Совет по безопасности и энергии: Для предотвращения избыточного давления, которое может повредить машину или создать угрозу безопасности, следует использовать устойчивый к взлому или блокируемый регулятор. Блокировка также может предотвратить произвольное увеличение настройки давления, которое может привести к потере лишнего воздуха.

Регуляторы вакуума работают в обратном направлении, чем традиционный регулятор. Вход регулятора — это управляемый порт. Выходящий из регулятора воздушный поток с более низким давлением втягивается в вакуумный насос. Когда установка технологического вакуума будет достигнута, регулятор вакуума закроется, блокируя любой дополнительный поток в линии подачи вакуума. Если абсолютное давление в технологическом порте превышает установленное, клапан открывается, позволяя воздуху выходить из технологической линии в вакуумную линию.

Прерыватель вакуума отличается от регулятора вакуума тем, что он позволяет атмосферному воздуху попадать в технологическую линию. В результате вакуумный насос должен будет удалить дополнительный воздух для увеличения вакуума.

Энергетический наконечник: На манометре регулятора можно наблюдать чрезмерные перепады давления. Если они наблюдаются, выясните первопричины и устраните их. Распространенные причины — засорение фильтров или малоразмерные компоненты.

Электропневматические регуляторы, , как показано на рис.2, используются в приложениях, которые выиграют от регулировки давления воздуха в зависимости от функций машины. Электропневматический регулятор обычно имеет два электромагнитных клапана, подключенных к технологической линии. На один из клапанов подается основной воздух. Другой клапан соединяет линию технологического воздуха с выпуском. Регулятор будет поддерживать управляющее давление, пропорциональное электрическому управляющему сигналу. Если давление ниже установленного, клапан на впускной стороне открывается, позволяя подавать давление в технологический порт.Если технологическое давление выше установленного, выпускной клапан откроется, чтобы позволить технологическому воздуху выйти.

Эффективность при более низком давлении: Объем воздуха, потребляемого при циклическом цикле цилиндра, является функцией давления в цилиндре после завершения хода и размера цилиндра. Если давление воздуха составляет 100 фунтов на квадратный дюйм, объем свободного воздуха в 7,8 раз превышает объем цилиндра. Однако, если бы для расширения цилиндра требовалась только половина давления, а настройка давления регулятора была бы уменьшена до 50 фунтов на квадратный дюйм, то количество свободного воздуха было бы только 4.В 4 раза больше объема цилиндра (см. Уравнение 1).

Энергетический совет: Рекомендуется использовать минимальное давление для выполнения задачи. Избегайте соблазна увеличить настройку регулятора.

КПД при использовании двойного давления: В большинстве случаев сила цилиндра требуется только в одном направлении. Давление, необходимое для втягивания цилиндра, ограничивается механическим сопротивлением привода.Использование отдельного регулятора воздуха на нерабочем ходе цилиндра, настроенного на давление, необходимое только для его втягивания, обеспечит дополнительную экономию, которая быстро компенсирует добавленную стоимость регулятора и водопровода (см. Рис. 3).

Энергетический совет: Обычно, если нерабочий ход может работать при половине рабочего давления, экономия энергии составит примерно 25% за цикл.

Регулятор с дистанционным управлением: Регуляторы с дистанционным управлением используются, когда существует потребность в регулируемом регулировании давления в удаленном месте, а электронные регуляторы нецелесообразны.Регуляторы с пилотным управлением также используются в приложениях, где требуются высокие скорости потока или более высокое давление. Вместо использования механической ручки регулировки пружины, нажимающей на внутреннюю диафрагму, регуляторы с дистанционным управлением используют другой источник давления воздуха для воздействия на диафрагму. Пилотная камера может иметь большую рабочую площадь для создания пилотного отношения больше 1, поэтому низкое управляющее давление может пропорционально регулировать гораздо более высокое рабочее давление.

ПРОВЕРЬТЕ СВОИ НАВЫКИ

1.Для какого из следующих газов можно использовать предохранительный регулятор для регулирования давления?

а. Воздух
б. Пропан
гр. Кислород
г. Аргон
e. Азот

2. Какой регулятор лучше всего подойдет для применения, в котором требуется постоянная регулировка давления, например, функция натяжения?

а. Электропневматический
b. Вакуум
c. Обратный поток
d. Пилотировал в воздухе
e. Без разгрузки

Каковы правильные решения?

Tagged Fluid Power Education, ifps, регуляторы давления, наконечники

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
