Самая главная и пожалуй единственная функция зонта и дефлектора это защита дымохода от атмосферных осадков в том момент, когда печь не топится. Эта рудиментарная функция осталась с тех времён, когда в моде были многоходовые, массивные каменные печи. У таких печей в начале отопительного сезона, в связи с отсыреванием, возникали проблемы с тягой, и накрытие дымохода возможно было оправдано.

Мы же сегодня, рассмотрим целесообразность установки зонтов и дефлекторов на дымоходах современных металлических твердотопливных печей с естественной тягой; с котлами и без оных.

Самое главное для печи это тяга, без тяги печь — не печь. Небудем разбираться в тонкостях этого процесса, отметим только самое главное условие возникновения тяги — в месте выхода дыма из трубы, давление должно быть ниже, чем в остальной (нижней) части трубы. А теперь давайте разбираться, каким образом зонт или дефлектор влияет на это условие. Для лучшего понимания, атмосферное воздействие на процесс разобьём на две части.

1. На улице ветер или сильный ветер. Когда воздушные потоки движутся перпендикулярно оси дымохода, скорее всего тяга стабильная и под зонтом, и в дефлекторе, и без этих сооружений, такие условия можно создать, например в аэродинамической трубе. На улице всё по другому, движущиеся воздушные массы создают множество восходящих потоков, это связано с рельефом местности, наличием построек, температурой поверхности земли, и что самое главное — наличием скатов крыши. Если Вы думаете, что выше конька крыши, процесс подъёма воздуха заканчивается, то Вы ошибаетесь. Так вот, когда восходящие потоки воздуха упираются в зонт, то прямо под зонтом образуется зона повышенного давления, со всеми вытекающими последствиями: открываем печь — идёт дым, а то и без открывания идёт дым или пламя. Надо сказать, что дефлектор это тот же зонт только обёрнутый вокруг металлическим кольцом- обечайкой.

Обечайка, в случае с восходящими потоками, только усугубляет ситуацию. Такое может произойти даже при умеренном ветре, при штормовых и ураганных ветрах зонты и дефлекторы имеют свойство наклонятся, в сторону движения воздуха, создавая при этом парусность и значительно увеличивая давление над дымоходом. Конечно, каждый день такие ситуации случаться не будут, но ветер в течение года меняет; как свою силу, так и своё направление, и рано или поздно дымная вечеринка Вам обеспечена, которая надолго испортит настроение. Когда при ветре печь не топится, то дождь и снег свободно попадают под зонт. От дождя дефлектор спасает лучше, а вот снег может забить его так, что без визита на крышу не обойдётся.

2. На улице штиль. Все видели, как в тихую морозную погоду, дым вырываясь из трубы поднимается высоко и вертикально вверх. Когда дым набрав, приличную скорость упирается в зонт — тяга понижается, но не критично, однако, сажа, дёготь, зола содержащиеся в дыме оседают на нижней части зонта. После, вся эта красота начинает течь по внешней части трубы и падает внутрь, забивая её. Дефлектор обрастает изнутри и снаружи так, что его приходится периодически чистить. А ещё, я сам видел, как такой обросший дефлектор загорелся и горящие куски начали падать на ондулиновую крышу. Кто до сих пор верит, что ондулин не горит, посмотрите до конца видео: «Блондинка научит — горит ли ондулин». Когда печь в штиль не топится, то зонт предотвращает попадание дождя и снега в трубу, это первый и последний маленький плюсик. Для дефлектора плюс ещё меньше, потому как защищает он только от дождя, а от снега забивается сверху.

Скорее всего, скептики скажут: «Целый Институт работал над этими конструкциями, а тут нашёлся умник». Но так бывает- работали, работали, а дальше «Емелиной печи» не ушли.

Поэтому скептикам, я предлагаю посмотреть на ближайшую муниципальную котельную, а точнее на её дымоход.

Где они, эти великие изобретения? Нет их — всё навылет, всё напрямую. Лично я, на текущий отопительный сезон от этих конструкций избавился и вздохнул спокойно. Спасибо всем за внимание.

Уважаемые читатели, если Вам статья понравилась, ставьте пожалуйста «пальчик вверх» и подписывайтесь на мой канал.

вентиляционный на трубу дымохода и как сделать своими руками по чертежам, что это такое

Правильно оборудованный механизм вентиляции в доме способствует свежести и чистоте воздуха внутри жилого помещения. Главным условием ее функциональности считается возможность эффективной тяги, однако, всевозможный мусор и пыль могут серьезно нарушить функциональность всей системы. Чтобы не допустить подобных поломок, профессионалы советуют использовать вентиляционный дефлектор.

Что это такое?

Механизм воздухообмена в любом помещении обусловлен системой элементов, которые обеспечивают многофункциональность ее работы: приток и отток, подогрев, озонирование и многое другое.

Немаловажную роль в этом играет бесперебойная работа вытяжной вентиляции, которая поддерживается за счет усиления тяги. Приспособление, которое создает необходимую тягу, используется повсеместно. В самом упрощенном виде оно представляет собой колпак, которым оканчивается дымоход.

Причем это не просто зонт для защиты от птиц, бабочек и листьев, а устройство аэродинамического типа, которое выполняет следующие функции:

• создает защиту для вентиляционных ходов;
• способствует бесперебойной тяге всей вентиляционной системы;
• активизирует работу вентмеханизмов.

Вентиляционный дефлектор – это весьма полезное устройство. Единственное, что нужно принимать во внимание при его использовании – это особенности газового отопительного прибора, который установлен в доме или бане, а также кровельный материал, используемым для покрытия крыши.

Принцип работы

Вентиляционный дефлектор может отклоняться от любого, даже самого минимального дуновения ветра. Однако он не просто отклоняется, а еще и фиксируется так, чтобы создать оптимальные условия для эффективного вывода продуктов горения через оборудованный дымоход. Важно, чтобы этому процессу не препятствовал ветер. Механизм действия дефлектора состоит в том, что он крепится к трубе, которая отводит дым и гарь и при этом создает препятствие свободному перемещению воздушных потоков. Согласно законам физики, чем более интенсивно перемещается объем воздуха в потоке с изменяющимся сечением, тем сильнее перепад давления, что приводит к понижению давления. Мощность потока ветра, действующего на дымоход, формирует рядом с оголовком некоторое разрежение.

Поток воздушных масс, сталкиваясь с препятствием, обтекает его, а сам воздух при этом проникает внутрь вентиляционной системы

через специально оборудованные отверстия сверху и снизу, при этом разрежение воздуха возрастает и ориентирует направление воздушного столба вверх. Вентиляционный дефлектор функционирует с оптимальной эффективностью по вентмагистрали с горизонтальными изгибами и пролетами. Это является условием, при котором тяга вытяжки горячего воздуха возрастает самое меньшее на 10–20%. Конечно, ветер, как и остальные природные явления, всякий раз ведет себя неодинаково. Его влияние различается: он может обдувать дымоход сверху вниз, в этом случае помогут расположенные снизу дефлектора небольшие отверстия, именно они будут втягивать к себе газы. Порывы ветра могут направляться снизу вверх, тогда воздух будет проходить через кольцевые отверстия в верхней части устройства. Воздушные массы могут перемещаться в горизонтальной плоскости, в этом случае работают как верхние, так и нижние отверстия.

Следует отметить, что самым опасным вариантом считается второй, поскольку в этой ситуации зонтик устройства отражает воздушные потоки в направлении, прямо противоположном перемещению дыма вместе с продуктами горения.

Чтобы нивелировать этот недочет, многие мастера монтируют еще один дополнительный конус того же размера, что и базовый, и соединяют оба элемента. Таким образом, зонтик дефлектора оборудуется двумя разнонаправленными конусами. Это позволяет прибору работать с максимальной эффективностью в любых погодных условиях. Если дымоход не оборудован этим устройством, на вентиляционной трубе постепенно будет оседать жир и копоть, к которым со временем начнут прилипать пыль и мусор. Все это с течением времени вызывает уменьшение сечения внутреннего вентотвода и дальнейшей поломки всей системы в целом.

Преимущества и недостатки

К достоинствам механизма следует отнести следующие:

• эффективную защиту от грязи и всевозможных осадков;
• увеличение силы тяги.

Этот прибор имеет простую структуру, поэтому может быть легко изготовлен и установлен своим руками из доступных недорогих средств. В то же время до сих пор существует немало противников дефлектора, многие потребители задаются простым вопросом – или он нужен.

Вентдефлектор может замерзнуть, покрыться нагаром и копотью, в него может забиться мусор, листья и пыль. В любом из этих случаев обитатели дома имеют большой риск угореть. Коэффициент полезного действия печки или котла от использования дефлектора увеличивается незначительно, но при этом устройство требует регулярной чистки и осмотра его состояния. Если речь идет о печках и котлах на пропане, то профилактические осмотры требуется проводить каждые три месяца, если говорить о нагревательных элементах, работающих от жидкого горючего или газа – каждые полгода.

Совет в этой ситуации можно дать такой – когда в доме оборудована старая печка на дровах или углях, в которой слабая тяга и ветер постоянно задувает в трубы, то оптимальным вариантом станет несложный дефлектор или простой дымник, выполненный в виде зонтика или простого шатра.

А вот во всех остальных ситуациях следует хорошо продумать, какой именно тип дефлектора будет оптимальным для конкретного котла, печи и трубы. Разобраться с этим вопросом помогут специалисты исходя из своего опыта и знания нормативов. Они смогут подобрать именно тот вариант дефлектора, который обеспечит бесперебойную работу, эффективную тягу и полную безопасность для обитателей дома.

Устройство

В переводе дефлектор означает «отклонять» и это определение наглядно отражает все его функциональные особенности.

В зависимости от модификации дефлектор может состоять из разных элементов, однако, все модели имеют такие одинаковые структурные части, как:

• два металлических стакана;
• кронштейны для прочной фиксации;
• приточно-отводящий патрубок, прикрепленный к трубе с использованием пластикового или металлического хомута;
• решетка для защиты дымохода от мусора и листьев.

Верхний стакан имеет форму, которая немного расширяется к нижней части, а вот внутренний стакан является абсолютно ровным. Эти цилиндры одеваются друг на друга, оба имеют специальные отверстия кольцевого типа. На самом верху всей конструкции фиксируется крыша-диффузор на прочных стойках. Он имеет самые разные названия – колпак, зонтик, некоторые мастера именуют его «навершие». Форма крыши-диффузора может быть любой, наиболее распространена полукруглая модель, а также плоская с крышкой и щипцовая двускатная. Необходимо чтобы диаметр крышки был больше, чем диаметр выходного трубного отверстия. В противном случае возможно попадание снега и дождя внутрь вентсистемы.

Назначение

Одним из широко распространенных вариантов практического применения дефлектора считается монтаж на дымоход. Дело в том, что при вычислении размеров трубы основным критерием является обеспечение тяги, сила которой оптимальна для эффективного выхода опасных продуктов горения. Использование дефлектора создает условия для увеличения КПД всей отопительной системы в доме на 20%, а это во многом обуславливает хорошее прогорание топлива, существенное увеличение отдачи тепла и избавление от проблем, которые вызваны затуханием пламени.

Помимо этого, дефлектор на дымоходе препятствует проникновению внутрь механизма воздухода всевозможного мусора и осадков, кроме того, хорошо влияет на функциональность системы и существенно повышает срок ее службы.

Еще один популярный вариант использования дефлекторов – это крепление на кондиционер. В строгом понимании подобная конструкция довольно незначительно напоминает классические дефлекторы. Это скорее экраны-отражатели, которые используются для перемещения воздушных масс, создаваемых в результате работы кондиционеров. Благодаря такому дефлектору мощный поток воздуха движется не на человека, а в пол или по потолку, а затем медленно теряет свою выраженность и вскоре рассеивается.

Интересный вариант дефлекторов – это ротационный (роторный). Подобные модификации позволяют значительно увеличить эффективность естественного вентилирования в 4 и более раз.

Примечательно, что при этом не требуется сети электрического тока и других источников питания устройства. С технической точки зрения, ротационный дефлектор представляет собой небольшую подвижную головку с движущимися лопастями, которая фиксируется на прочном основании специальными подшипниками, характеризуется нулевым сопротивлением. Если в такие лопасти проникает воздушный поток, то они приводят головку в движение, таким образом воздух сильно разряжается и вырабатывается необходимая тяга.

Еще один известный вариант дефлектора – это флюгер. Чисто технически он является механизмом с вращающимся корпусом, двигающимся параллельно с изогнутыми линиями козырька, которые, в свою очередь, сходятся в узлах подшипника.

На самом верху такой конструкции размещается флюгер, благодаря которому все устройство в целом движется «по ветру». Механизм активности заключается в следующем: поток воздуха проходит через козырьки, затем набирает скорость и формирует участок пониженного давления. Как следствие, возрастает тяга, а теплообмен существенно улучшается. Подобные устройства очень эффективны для предупреждения возникновения обратной тяги, образования искр или ошибок работы котла вследствие затухания огня. При этом соорудить подобный флюгер совсем несложно – необходимо лишь зафиксировать установку на срезе вытяжной трубы специальным кольцом с узлом подшипника.

Виды

О значимости дефлектора в формировании необходимой обратной тяги и поддержании ее в стабильном состоянии вопреки любым природным явлениям задумались еще столетие назад. Тогда в «Центральном аэрогидродинамическом институте имени профессора Н. Е. Жуковского» (ЦАГИ) по поручению совсем «молодого» союзного правительства начались работы по усовершенствованию дымоходов. Этой проблемой занимались известные ученые Д. П. Григорович и А. Ф. Вольперт. Они создали несколько эффективных моделей дефлекторов самого различного назначения, самым известным из которых стал прибор, названный в честь своих создателей – дефлектор Вольперта-Григоровича. Именно он и был взять за основу для создания более современных технологичных моделей.

Несмотря на широкий ассортимент самых разнообразных торговых марок дефлекторов, все они укладываются в несколько типовых вариантов по принципу аэродинамики.

По степени взаимодействия с механизмом тяги существует несколько моделей.

• Активные. Эта разновидность отличается встроенным дымососом в своей структуре, при этом он должен беспрерывно работать на протяжении всего времени, в течение которого в топке горит огонь. Они зависят от источника энергии и не используются для отопительных систем с малой мощностью.
• Активно-пассивные имеют маломощный дымосос, которой необходим лишь при неблагоприятных погодных факторах (буря или безветрие), а также при чрезмерно интенсивной топке.
• Пассивно-активные. В таких модификациях дефлектор самостоятельно формирует собственную тягу методом, не зависящим от источника энергии.
• Пассивно-технологические варианты, при которых полностью отсутствует какая-либо собственная тяга.

В зависимости от аэродинамического механизма дымохода различают следующие:

• неполное устройство – предполагает, что в пространстве, в котором установлен дефлектор, присутствует особая область сильного заветривания, так называемый карман, где скапливается воздух, различные газы и дымовые смеси;
• полный открытый – в таких конструкциях карман отсутствует, однако, ветер может беспрепятственно проникать в функциональное пространство устройства;
• закрытый – здесь нет ни ветрового кармана, ни возможности для проникновения воздушных масс внутрь дефлектора;
• дефлектор-флюгер;
• вихревой дефлектор.

С точки зрения технологичности, наиболее сложным считается закрытый дефлектор. Однако он имеет и немаловажное преимущество: в результате нагрева обечайки такие устройства практически сразу дают собственную полностью энергонезависимую тягу.

Этот вид пассивного дефлектора является единственным, который может увеличить естественную тягу даже в абсолютно безветренную погоду. Отдельно стоит остановиться на вихревых вариантах. Они легко выделяются из общего модельного ряда своей «рваной» конструкцией с выступающей острой кромкой. Следует заметить, что область вихревой аэродинамики имеет много «белых пятен», поэтому нарисовать точную модель поведения такого типа устройств при вариативных внешних явлениях довольно сложно, поэтому такие модели не пользуются спросом и многие производители закрыли их выпуск.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

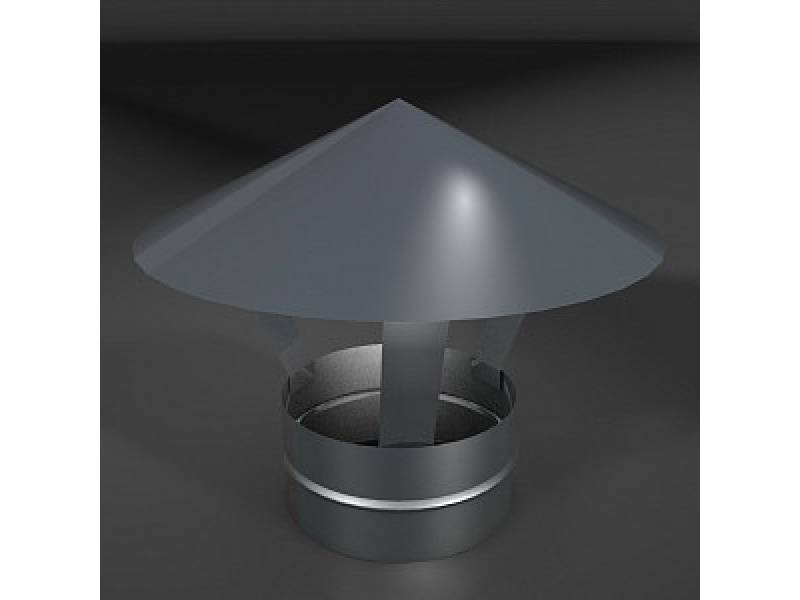

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

• держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
• не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
• имеет простую и понятную конструкцию;
• практически не закоксовывается и не засоряется, довольно просто очищается;
• по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

• при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
• на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
• при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

В общем, дымник – это несовершенный дефлектор, который оптимален для использования в регионах с ровным климатом, где практически не бывает ураганов и бурь.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

• сложное тело вращения;
• в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
• при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
• открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
• модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
• не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

• обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
• не склонен к обмерзанию и засорению изнутри;
• образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

• при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
• имеет довольно сложные конструктивно-технологические параметры;
• не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Не стоит путать вентиляционный дефлектор, канализационную модель и дефлектор капота со многими другими модификациями, которые не имеют никакого отношения к поддержанию работы отопительной системы в домах.

Как сделать самому?

Представленные в магазинах дефлекторы изготавливаются в соответствии с ГОСТ 15150-69, однако, многие домовладельцы предпочитают изготовить прибор самостоятельно. Многие собственники частных домов предпочитают особо не утруждаться и просто оборудуют верхушку дымохода зонтом на специальном держателе. По сути, этот крышный прибор напоминает дефлектор Григоровича, но только без диффузора.

Зонт не увеличивает тягу, поэтому ее применение имеет смысл на дачах, которые не используются в качестве места круглогодичного проживания. Хозяева топят печь лишь несколько раз осенью и весной, поэтому дешевый вариант с зонтом их вполне устраивает.

Если же речь идет о доме или коттедже, то искусственное создание тяги необходимо, в противном случае не менее 20% топлива будет растрачиваться вхолостую. В этой ситуации нужно как минимум добавить в установку кольцо, которое разбивает ветер – это позволяет соорудить некоторое подобие дефлектора. Можно самостоятельно сделать эффективный дефлектор, поскольку его сборка не потребует много времени и трудозатрат. На все работы уйдет не более 2–3 часов.

Изготовление конструкции, увеличивающей тягу, своими силами включает такие основные этапы, как:

• нарисовать схему-чертеж;
• сформировать заготовки;
• непосредственно собрать дефлектор;
• зафиксировать его на трубе.

Чертеж правильнее всего составлять на листе бумаге. Для его максимальной точности следует предварительно вымерить размеры патрубка и колпака, ну и, конечно, длину непосредственно дефлектора. Чтобы не допустить ошибок, можно опираться на общеизвестные формулы, которые отталкиваются от внутреннего размера дымохода (d). Они рассчитаны специалистами и повсеместно применяются при оборудовании дефлектора.

Расчет является следующим:

• высота дефлектора = 1,6–1,7 х d;
• ширина = 1,2–1,3 х d;
• ширина колпака = 1,7–1,9 х d.

Чтобы изготовление устройства шло быстрее, после составления чертежа можно составить некий прототип установки из бумаги, это позволит увидеть все возможные ошибки и недочеты проекта.

Затем следует приступать непосредственно к созданию металлической конструкции. Для работы используют оцинкованную сталь толщиной менее 1 мм. Бытует мнение, что самые качественные дефлекторы производится из меди, это в какой-то степени верно и оправдано, если в сарае случайно завалялся ненужных пластин меди. Если же его нет (а чаще всего именно так и бывает), то не стоит приобретать такой дорогостоящий материал, ведь нержавейка отлично справляется с возложенными на нее задачами, да и длительность ее службы никак нельзя назвать маленькой.

Заготовки вырезают из нержавеющей стали специальными ножницами, а затем приступают непосредственно к сборке установки. Для работы потребуется дрель, а также заклепочник либо сварочный аппарат. Стоит принять во внимание, что при проведении сварочных работ следует соблюдать правила техники безопасности и быть максимально внимательным, чтобы невзначай не прожечь небольшой участок конструкции. В том случае, если используются заклепки, можно формировать припуск для дальнейшего соединения деталей на специальном прокаточном станке. Если же ничего такого в домашней мастерский не обнаружено, то сгодится и самый простой молоток. Соорудив припуски, необходимо ровно закрепить детали друг с другом, затем при помощи дрели просверлить узкие отверстия и установить крепкие заклепки. Колпак к базовому основанию фиксируется ножками, их также предварительно изготавливают из листа более плотной оцинкованной стали.

Когда самодельный дефлектор сооружен, необходимо приступить к главному этапу – его монтажу на дымовую трубу. Технология фиксации одинакова как для самостоятельно изготовленных приборов, так и для купленных на строительном рынке. Единственное, что нужно иметь в виду – для облегчения монтажа покупную конструкцию, реализованную в разобранном виде, следует собрать еще внизу и крепко зажать все крепления. Лишь после этого нужно смело отправлять на крышу. При фиксации конструкции к трубе следует осторожно просверлить крепежные отверстия, после чего останется лишь закрепить покрепче заклепки и убедиться в устойчивости конструкции – она не должна отклоняться в ту или другую сторону.

Если же она шатается, то имеет смысл использовать еще один хомут. Подобный вариант используется для труб дымоходов, которые не облицованы сверху кирпичом.

Если же требуется закрепить дефлектор не на асбестовой поверхности, а на кирпичной кладке, понадобятся особые переходники. По окончании монтажа следует проверить работу устройства. Для этого нужно включить отопление и убедиться в функциональности установки.

Стоит более подробно остановиться на основных ошибках, которые могут возникать в работе дефлектора.

Неприятности периодически случаются абсолютно со всеми приборами и вентиляционный дефлектор в этом смысле не исключение.

• Неправильная работа. Как правило, этот дефект возникает в тех ситуациях, когда изначально было подобрано устройство неправильного размера. Оно заваливается внутрь дымохода и перекрывает «дорогу» для выведения гари, дыма и копоти. Чтобы избежать возникновения подобных осложнений необходимо изначально исходить из норматива, что диаметр патрубка обязательно должен соответствовать диаметру самой внутренней трубы дымоходной установки. Если же монтируемый дефлектор имеет круглое или полукруглое сечение, а дымоход – квадратный, то стоит использовать специальные переходники.
• Покупка вращающейся модели в регионах с суровыми зимами. В условиях морозов и снегопадов она может обледенеть. Чтобы исправить недочет, необходимо лезть на крышу и удалять снег со льдом вручную, а это занятие никак не назовешь приятным во время морозной вьюги.

• Проблема связана с низкой или нулевой эффективностью прибора. Такое случается, когда место монтажа выбрано неудачно. Еще на этапе строительства эффективного дымохода необходимо учитывать особенности местности: не стоит устанавливать этот объект в зоне повышенной аэродинамической тени высоких деревьев и строений, дефлектор должен крепиться выше уровня конька крыши и прочих построек.
• Поломка дефлектора, а именно его вращающихся элементов. Это нередко случается, если прибор установлен своими руками из материалов низкого качества, тогда сталь начинает ржаветь и растрескиваться. Чтобы этого избежать, необходимо регулярно проверять состояние конструкции и смазывать подшипники. Если же поломка уже произошла, то имеет смысл изготовить новое устройство.
• Опасными последствиями чревата установка простого колпака. В непогоду он может покрыться льдом либо его может занести снегом. Если такое случится ночью, то все опасные продукты сгорания будут оставаться в доме и это может привести даже к гибели домочадцев. Именно поэтому лучше сразу установить технологичный дефлектор и не ставить опасные эксперименты со всевозможными зонтами и козырьками. Отдельно стоит установить искрогаситель, впрочем, это требование необязательно и отдается на усмотрение владельца дома.

О том, что представляет собой дефлектор, смотрите в видео ниже.

Дефлектор на дымоход улучшает тягу печи. В наличии

Простой оголовок дымовой трубы способен повысить эффективность печи в бане, увеличив тягу и исключив возможность попадания в трубу осадков и растительного мусора, летающего в воздухе.

Зачем нужен дефлектор на трубу

Открытый верх дымовой трубы бани может привести к весьма неприятным последствиям:

• задуванию ветра с последующим выходом дыма в помещение;
• попаданием в топку печи дождя, снега и мусора, который носит ветер;
• повышенному расходу топлива.

Для того чтобы избавиться от таких неприятностей достаточно купить оголовок на трубу дымохода, важно только правильно выбрать модель, оптимальную для конкретного строения.

Существует немало моделей и разновидностей устройств, увеличивающих тягу в печи и защищающих дымоход от попадания в него посторонних предметов. В общем случае дефлекторы для бани могут быть:

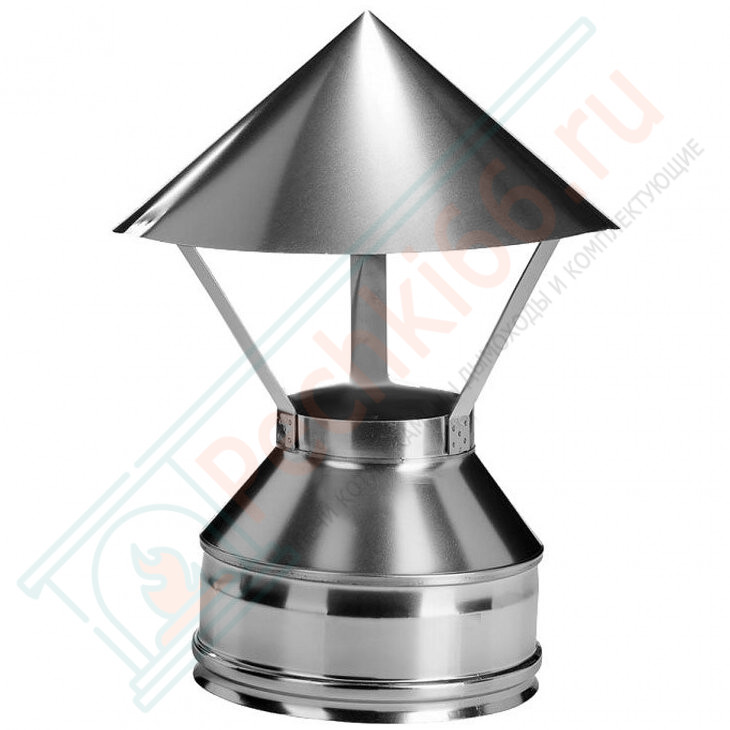

• колпаком, выполненным в форме зонтика на трубу, недорогим, простым в конструкции и надежным в эксплуатации;
• открытого типа, с телом вращения вместо колпака и с открытым доступом ветра в рабочее пространство. Поддерживает тягу печей на всех видах топлива в оптимальных пределах независимо от ветра, но требует регулярной чистки ;

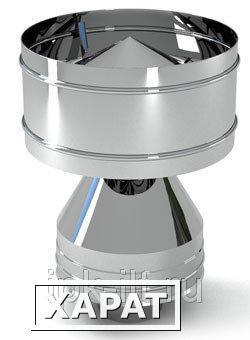

• закрытого типа, у которого рабочее пространство закрыто от ветра. Сохраняет стабильность тяги в любых условиях и для любых дымоходов, не обмерзает и не засоряется.

Каждый застройщик выбирает себе подходящий оголовок на трубу дымохода, выбирая между ценой и возможностью изготовления собственными руками, простотой устройства, надежностью и удобством эксплуатации.

Кроме чисто технических параметров следует учитывать и возможность дизайнерских решений, с помощью которых можно украсить оголовок трубы на крыше бани. Изготавливаются дефлекторы – флюгеры, которые исполняют не только декоративные функции, но и поворачивают дефлектор по ветру, обеспечивая наиболее выгодное для сохранения тяги положение. Однако большинство людей убеждены, что для банной дымовой трубы оголовок должен только исполнять свои функции.

Закрытый дефлектор: дороже, но надежней

Наш интернет-магазин «Теплый мир» специализируется на продаже товаров для обустройства и оборудования бань и саун. Мы можем предложить строительным организациям и индивидуальным застройщикам дефлекторы для бани заводского изготовления закрытого типа, различных модификаций и типоразмеров, из оцинкованной или нержавеющей стали, к дымоходам всех возможных диаметров. Для банных печей на твердом и газообразном топливе мы можем предложить купить оголовок на трубу дымохода диаметром от 110 до 150 мм. Наиболее востребованный закрытый дефлектор состоит из:

• металлической трубы с фланцем, посредством которого он крепится к обрезу дымовой трубы;
• обечайки, закрепленной на трубе при помощи стоек;
• колпака, закрывающего сверху дымовую трубу.

Такая конструкция оголовка дымовой трубы сохраняет постоянную величину тяги, независимо от погодных условий и предупреждает засорение дымохода. Существуют значительно более простые решения, которые несложно сделать своими руками. Например, установленного на верхний обрез дымовой трубы оголовка в виде зонта достаточно, для достижения необходимого эффекта. А для изготовления такого колпака не нужно особых навыков. В то же время, изготовленный в заводских условиях закрытый
оголовок на трубу дымохода без ремонта сможет обеспечить стабильную тягу банной печи при любых погодных условиях значительно дольше, чем более дешевый но менее надежный в эксплуатации конус, закрывающий оголовок трубы дымохода. Поэтому при выборе элемента, защищающего дымовую трубу лучше ориентироваться на эксплуатационные характеристики, а не на стоимость.

Рекомендуемые товары:

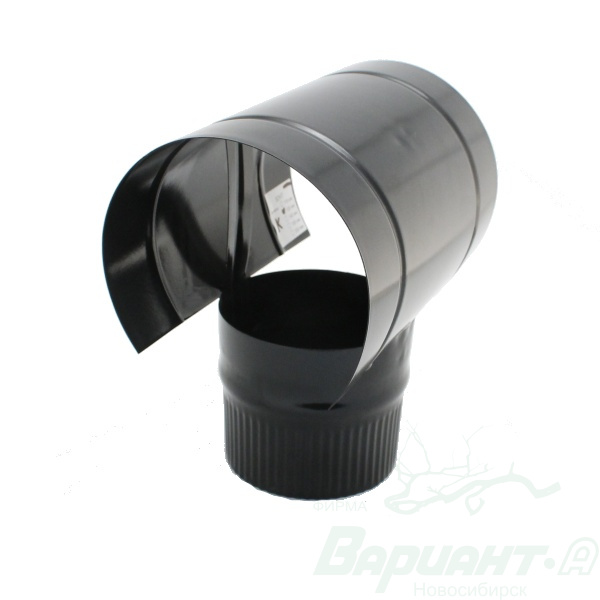

окончание дымохода — зонт, дефлектор

Дефлектор устанавливается на окончание дымовой трубы и выполняет функцию усилителя тяги при сильном боковом ветре, защищает дымоход от попадания атмосферных осадков. Дефлекторы используют во избежание ветрового запирания устья дымоходов при возникновении сильных ветровых нагрузок, вследствие аэродинамических условий, обусловленных геометрией кровли и другими возможными причинами.

Дефлектор изготавливается из стали AISI 409 (ферритная нержавеющая сталь) классифицируется как жаростойкая при эксплуатации до температуры 850 °C. Состоит из участка трубы, расположенного над ним экрана (зонта) для защиты канала дымохода от атмосферных осадков и экранирующего цилиндра большего диаметра, защищающего от ветровых потоков.

Элементы выпускаются в диапазоне от 80 до 800мм.

Одностенные дымоходные системы предназначены для установки внутри помещений. Они не имеют утепляющего слоя, что повышает теплоотдачу печи и гарантирует более быстрый нагрев отапливаемого помещения. Одностенные дымоходы запрещается устанавливать снаружи зданий, так как без утепляющего слоя они будут очень быстро охлаждаться, а это повлечет за собой исчезновение тяги, снижение КПД генератора, закупорку дымоотводного канала и попадание ядовитых продуктов сгорания внутрь помещения.

  На марку и толщину стали влияет тип теплогенерирующего устройства (требования жаростойкости) и разновид-ности используемого топлива (требования кислотоустойчивости). При изготовлении дымовых труб необходимо применять специальную легированную высококачественную нержавеющую сталь с повышенной коррозионной стойкостью. Толщина материала – не менее 0,5мм.

 В диаметре дымоход должен быть не менее диаметра дымоотводящего патрубка теплогенератора. Вдобавок к этому, следует придерживаться рекомендаций изготовителя устройства. Согласно существующим нормам, скорость проходящих газов должна находиться в интервале 0,15-0,6 м/с, а степень разряжения пределах от 10 до 20 Па. Если же эти характеристики превышают указанные значения, необходимо регулировать тягу специальной шиберной заслонкой. Если скорость и разрежение, наоборот, меньше допустимых значений – то возможно попадание продуктов горения в помещение. Кроме этого, излишне сильная тяга приведет к неполноценному сгоранию топлива, его перерасходу и, естественно, существенному снижению КПД теплогенератора.

ПОЛЕЗНЫЕ СОВЕТЫ ПОКУПАТЕЛЮ:



допустимые возвышения дымоходов над строениями;

правила сборки дымоходов;

конфигурация дымоходов;

Что выбрать: одностенный или двустенный дымоход типа «сэндвич»?

Выбор марки стали дымохода;



СХЕМА МОНТАЖА ДЫМОХОДА

правила установки + как сделать своими руками

Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, — это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

А о том, что такое шибер для домохода, можно узнать из статьи http://stroy-banya.com/delaem_pech/shiber-svoimi-rukami.html

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Если у вас присутствует обратная тяга в дымоходе, советуем ознакомиться со статьёй http://stroy-banya.com/delaem_pech/obratnaya-tyaga-v-dymoxode.html

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

• С плоским навершием;
• С открывающейся крышкой;
• С щипцовой крышей – два ската на трубе;
• С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

О том, как правильно выбрать дымоход для бани, можно прочитать здесь: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

• Дефлектор ЦАГИ;
• «Дымовой зуб»;
• Дефлектор Григоровича;
• Шаровидный дефлектор с вращением;
• Открытый Астато;
• Круглый дефлектор «Воллер»;
• Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

• Входной патрубок;
• Диффузор;
• Корпус дефлектора;
• Кронштейны;
• Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

• Медь;
• Оцинкованное железо;
• Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

какой выбрать или как сделать самому?

Доброго времени суток, дорогой читатель! Каждый из нас сталкивался с системами дымохода и вентиляции. Порой бывает, что вентиляционная система не справляется с возложенной на неё функцией, тяга бывает недостаточной, что заметно затрудняет проветривание помещения. Важным элементом вентиляционной конструкции является зонтик для вытяжной трубы. В этой статье мы расскажем для чего он предназначен, какие есть разновидности и как правильно выполнить монтаж данного изделия.

Что такое зонт дымохода и зачем он нужен

Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

Выполняет несколько основных функций:

1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ. При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн.

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Существует несколько видов изделий, которые устанавливают на трубу. Они отличаются своим устройством и принципом работы. Можно выделить основные из них: зонт, флюгарка, колпак, оголовок и дымник. Что такое зонт, мы уже разобрали, теперь давайте дадим определение остальным понятиям.

Флюгарка – зачастую это декорационный элемент, в виде птицы или дракона. Флюгарка устроена таким образом, что имеет вращающий элемент, то есть крутится от потоков ветра. Основное её предназначение усиление вывода воздуха из дымохода, то есть увеличение тяги.

Дымник – в простонародье это любое устройство украшающее трубу.

Колпак – устройство которым принято украшать и защищать именно горловину трубы, то есть является своеобразным продолжением дымохода. Крепится к внешней части трубы с помощью кронштейнеров.

Оголовок – данное устройство является самым сложным по своей конструкции. Потому что оголовок — это не просто верхушка трубы, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Оголовник достаточно сложно изготовить самостоятельно, но можно найти большой выбор конструкций в специализированном магазине.

Как мы с вами видим каждое устройство имеет свое предназначение и функции. Дополнительно отличается друг от друга внешним видом и стоимостью.

Виды вентиляционных зонтов

Зонт на трубу предназначен для систем дымохода и вентиляции. Существует несколько разновидностей колпака, в зависимости от его формы, давайте рассмотрим основные.

Круглые

Зонтик круглой формы устанавливают на оголовок вентиляционной трубы. Благодаря своей форме они имеют хорошую защиту от осадков, также дополнительно их оснащают сеткой во избежание попадания посторонних предметов в систему вентиляции. Производят такие зонты в основном из стали и меди.

Прямоугольные

В отличие от круглого имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на утепленную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также может быть защищено сеткой.

Канализационные

Такой вид зонта устанавливается на канализационные трубы, и кроме основных функций дополнительно регулирует давление в трубе. Материалом для изготовления выступает ПВХ, благодаря чему он выдерживает до плюс 60 градусов по Цельсию.

При крепеже используют раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечки.

Вентиляционные

Вентиляционный вытяжной зонт устанавливается внутри помещения над плитой или газовым шкафом. Его предназначение – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащается вентилятором и фильтром, что помогает более качество очищать воздух и устранять лишние запахи.

Есть два основных типа вентиляционного зонта:

1. Пристенный – устанавливаются и крепятся на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
2. Центральный – устанавливаются в помещениях, где есть несколько источников требующих вентиляцию, зачастую это рестораны и кухни общепита.

Дефлектор/колпак

Это специальный вид зонта, устанавливающийся на верхушку дымохода. Основное его предназначение — это увеличение тяги в системе. Дефлектор имеет высокие аэродинамические свойства и работает по закону Бернулли. Наличие такого зонта на вентиляционной системе заметно увеличит эффективность тяги.

Как выбрать

При выборе вытяжного колпака вам требуется исходить из функций, для которых он будет предназначен.

Выбирая вентиляционный зонт стоит обратить внимание на такие характеристики:

1. Размеры. Для выбора размера исходите из того, чтобы ширина была на 10 сантиметров больше поверхности, для которой он будет установлен.
2. Температура в помещении. При выборе стоит учитывать температуру поступающих в дымоход паров и газов. По данному пункту лучше воспользоваться консультацией специалиста.
3. Расход воздуха. Данный показатель высчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и озвучьте специалисту.
4. Скорость воздуха и сопротивление. Воздухообмен зонта должна быть от 0,8 до 1,5 метров в секунду. Если показатель скорости будет ниже, это заметно снизит качество работы.

При выборе обратите внимание в первую очередь на вид зонта, который вам требуется (смотрите выше), и уже при покупке и изготовлении исходите из данного параметра.

Как смонтировать

При монтаже зонтика трубы вам потребуется использование крепежных элементов, их нужно будет подобрать исходя из выбранной конструкции зонта и толщины дымохода. Так же при выборе дымника не забудьте про диаметр трубы, они должны быть идентичны.

Работы будут проводиться на крыше дома, поэтому если у вас нет хорошей лестницы и длинной переноски для дрели, воспользуйтесь услугами специалиста.

Как сделать своими руками

Изготовление вытяжного колпака для трубы, процесс несложный и простой. Перед тем как приступить к работе стоит выбрать схему и снять размеры самой трубы.

Схемы и размеры

В просторах интернета вы сможете найти огромный выбор схем для монтажа крышного вентиляционного зонта. Перед тем, как приступить к работе обязательно ознакомьтесь с таблицей размеров, которую используют на схемах.

Перед тем как приступить к работе рекомендуем выполнить модель из бумаги и проверить соответствие размеров.

Мы предлагаем вашему вниманию один из самых простых зонтов, который состоит из основания цилиндрической формы, крыши в виде конуса и трех лапок-держателей.

Подготовка материала

Важным элементом любой работы является подготовка. Для изготовления вам потребуется:

• лист оцинкованной стали;
• лист картона;
• карандаш;
• линейка;
• циркуль;
• ножницы для металла;
• болты с гайками или заклепки.

Выбор конструкции

Мы предлагаем две самые простые конструкции, и приводим их на рисунке (рис. 1). Отличие данных схем, в форме крыши которая будет изготовлена. В зависимости от выбранного рисунка используйте такие размеры:

Исполнение 1.

А	Б	Н	Н1
25	45	24	15
50	90	40	25
100	180	81,1	53,8

Исполнение 2.

А	Б	Б1	Б2	Н	Н1
25	45	40	72	40	25
50	90	80	144	93	63,8
80	144	100	180	99,5	63,8

Размер вы подбираете исходя из вашей трубы, мы приводим для вас основные размеры, если вы не смогли найти подходящий, воспользуйтесь другой схемой (найти легко сможете в просторах интернета).

Порядок действий

Работы проводите в следующем порядке:

1. На листе картона произведите чертеж каждой части конструкции.
2. Вырежьте каждую деталь, это будет своеобразный макет.
3. Перенесите эти изображения на металл, и изготовьте деталь посредством использования ножниц.
4. Произведите крепление металла между собой с помощью болтов или заклепок.
5. Произведите соединение ножки и крыши с помощью изготовленных лапок.

Простой и надежный дымник готов! Он сможет прослужить много лет если будет крепко закреплен к дымоходу. Но все же если вы возлагаете на него большой список функций, лучше обратится в специализированный магазин.

На этой прекрасной ноте мы с вами закончим знакомство с вытяжными зонтами, надеемся, что статья была полезной и смогла ответить на интересующие вас вопросы. Подписывайтесь на наши статьи и делитесь полезной информацией со своими друзьями в социальных сетях!

для чего нужен и как сделать своими руками

На многих дымоходах сверху надеты какие-то колпаки. Форму они имеют разную – прямоугольную, квадратную, плоскую, конусообразную, гнутую и т.п. Эти устройства имеют множество названий:

• Колпак на дымоход
• Зонт на дымоход
• Грибок на дымоход
• Дымник

Примерно такая же конструкция называется флюгаркой, но первоначально флюгарка на дымоход была основой для флюгера – устройства, которое поворачивалось в зависимости от направления ветра. Сегодня же некоторые этим термином называют любой колпак, надетый на дымоход.

Флюгарка на дымоход

Есть еще одно особое устройство  — дефлекторы или аэродинамические колпаки на дымоход. Их разрабатывают специально для усиления тяги с учетом законов аэродинамики. Любой колпак на дымоходе является препятствием для воздушного потока, который разделяется, «обходя» его и создавая вихревые потоки. При этом возле трубы образуется зона с более низким давлением, что увеличивает тягу. Конструкция делекторов разрабатывается специально, потому их эффективность (в смысле улучшения тяги) намного выше.

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они  были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

• Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
• Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
• Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
• Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Какие материалы используют для изготовления колпаков их крепежа

Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному  режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:

• Оцинкованную сталь
• Нержавеющую сталь
• Медь
• Сплав цинк-титан

Флюгарки (дымники)  из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства.  Установка цинк-титанового  колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход. Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром  из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями. В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.

Кованые колпаки на дымоходы

Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.

Что ставить в оголовке дымохода зонт или дефлектор?

По строительным нормам дефлектор на выход газовых котлов ставить нельзя. Это связано с тем, что в зимнее время из-за низких температур выходного потока на горизонтальных участках трубы образуются сосульки, ухудшающие тягу. Дефлектор же такую картину только усугубляет. Потому на выходы газовых котлов ставят только простые зонты для защиты от попадания мусора и осадков.

Аэродинамический колпаки на дымоход. Один из вариантов

Дефлекторы специалисты рекомендуют устанавливать на металлическую трубу котлов, работающих на твердом топливе. Во всех остальных вариантах рекомендованы колпаки на дымоходы. Форма колпака выбирается в соответствии с формой дымохода: на круглые обычно ставят круглые зонты, на квадратные и прямоугольные – в виде небольшой скатной крыши. Нужно учесть, что на дымоходах-сэндвичах дымники должны иметь специальную юбку, которая будет закрывать теплоизоляцию. Для кирпичных дымоходов рекомендуется делать  колпак с основанием, которое закроет все кирпичи, выступающие над кровлей.

Не очень хорошее отношение у специалистов к флюгерам: постоянная вибрация и немалый вес достаточно быстро разрушают даже капитально построенные трубы. Так что если вы хотели иметь флюгер, хорошо над этим подумайте: он не только неблагоприятно влияет на дымоход, но и сам быстро изнашивается из- за постоянного трения.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке. Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении.

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоходЧертеж колпака на дымоход

Порядок действий такой:

• Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
• Погнуть деталь по всем пунктирным линиям на 90^о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
• Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
• Соедините колпак и зафиксируйте заклепкой 3,2мм.
• По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
• По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
• Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
• Соединить колпак с основанием.

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

Установка и обслуживание крышки дымохода

Заглушки для дымохода относятся к категории принадлежностей, но обладают такими огромными преимуществами, что ни один дымоход не должен обходиться без него. Есть также несколько проблем, которые могут возникнуть при эксплуатации вашего камина или дровяной печи в результате проблем с заглушкой дымохода. Однако при правильном уходе заглушки дымохода не имеют нижних сторон и являются обязательными аксессуарами.

Существует много разных видов заглушек для дымоходов, но все они выполняют важную функцию, закрывая отверстие в верхней части дымохода.Лучше всего выбирать заглушку дымохода с проволочной сеткой, хотя важно следить за признаками засорения. Ниже приведены некоторые преимущества и возможные проблемы с заглушкой дымохода:

• Хотя очевидно, что колпак дымохода похож на зонт или крышу над дымоходом, которая может не пропускать воду, не так очевидно то, что благодаря этому преимуществу можно избежать многих дорогостоящих проблем. Самый большой враг любого дымохода — это влага. Без заглушки вода может вылиться в дымоход и попасть внутрь дома или на чердак.Влага также может повредить потолок и стены.
• Если сетка является частью крышки дымохода, проблемы, вызываемые попаданием животных в дымоход, предотвращаются. Нет ничего необычного в том, что различных животных привлекает тепло дымохода. Когда змеи, белки, еноты, птицы и другие существа попадают в дымоход, им часто трудно выбраться обратно. Животные могут застрять и умереть, что вызывает ужасный запах. Бывает сложно иметь дело с дикими животными, отчасти потому, что они могут быть переносчиками таких болезней, как бешенство, которое смертельно опасно и может передаваться людям.Наши специалисты по дымоходам имеют опыт работы с животными в дымоходах, и мы рекомендуем вам позвонить нам, если возникнет такая проблема.
• Есть птица «каминный стриж», охраняемая федеральным законом. Эти птицы ищут дымоходы, мигрируя на северо-восток. После того, как они устроятся в дымоходе, их нужно оставить там до тех пор, пока не построят гнезда, не вылупятся детеныши и не продолжится миграция весной. Проблемы, с которыми домовладельцы сталкиваются из-за трубочистов, включают птичий помет, шум и забитый дымоход.
• Заглушки для дымохода предотвращают попадание в дымоход нисходящего потока холодного воздуха. Предотвращая попадание холодного воздуха в ваш дом, колпак дымохода также помогает сократить расходы на электроэнергию.
• Заглушки дымохода с проволочной сеткой служат в качестве отражателей искр и предотвращают воспламенение горячими искрами и плавающими углями близлежащих горючих материалов, например крыш.
• Если решетки крышки дымохода слишком малы, они могут легко забиться сажей или креозотом. Препятствие может помешать пожару получить необходимый кислород, что сделает огонь трудноразжигаемым и неэффективным после розжига.

Бывают случаи, когда важно проверить заглушки дымохода, чтобы убедиться, что они функционируют должным образом, в том числе следующие:

Наши профессиональные специалисты по дымоходу всегда проверяют заглушку дымохода при осмотре, что рекомендуется даже для редко используемых каминов.

Что нужно знать об установке заглушки для дымохода

«Нужен ли заглушка для дымохода? Какой размер мне действительно нужен? Эти и другие вопросы — распространенные вопросы, которые мы получаем в компании Full Service Chimney, когда пытаемся помочь домовладельцам с их потребностями в воде и содержании животных.

Видите ли, заглушки на дымоходы очень нужны. У них есть две основные функции: во-первых, они хранят « внешних вещей», снаружи и « внутри вещей», , и они действуют как « охранник ворот» , если хотите. Защитите дымоход от воды, снега, животных и других предметов, которые могут нанести вред вам и вашему дымоходу! Наконец, они позволили « внутри вещей» ускользнуть, что должно… вы знаете, о чем я говорю: дым, тепло, креозот, угарный газ и другие побочные продукты сгорания.

Заглушка дымохода достаточно умен, чтобы знать, что эти штуки могут выйти, а другие предметы не войдут внутрь! По правде говоря, у нас не было бы бизнеса на сумму около ста тысяч долларов в год, если бы на дымоходах сразу же были заглушки. Они будут сохранены и на грани жизни.

Заглушка дымохода какого размера может вам понадобиться? Ну, первый вопрос к этому вопросу: имеем ли мы дело с дымоходом из каменной кладки, дымоходом с воздушным охлаждением или заводским дымоходом? С каменной кладкой (по крайней мере, здесь, в метро Канзас-Сити) общие размеры 8 на 8, 8 на 13, 13 на 13, 8 на 17 и 13 на 17.Теперь они делают бейсболки одного размера, которые подходят всем, но они не работают должным образом, они плохо подходят.

Мое предложение: найдите кого-нибудь наверху дымохода, который знает, как измерить заглушки дымохода. Тщательно замерьте, а затем выберите самую дорогую бейсболку, которую вы можете себе позволить. Почему я так говорю? Большинство продаваемых нами заглушек заменяют старые заглушки, но если бы наши клиенты когда-то купили заглушку дымохода из нержавеющей стали с искрогасителем из нержавеющей стали, мы бы даже не разговаривали об этом!

Колпачки из нержавеющей стали служат практически вечно.Вот почему я говорю, что самая дешевая крышка, которую вы когда-либо купите, будет той, которую не нужно будет заменять ».

Как гигантский космический зонт может остановить глобальное потепление

Как гигантский космический зонтик может остановить глобальное потепление

(Изображение предоставлено Getty Images)

Наш быстро теплеющий мир может создать серьезные проблемы для цивилизации в ближайшие десятилетия. Но может ли гигантский космический зонтик помочь охладить нашу планету? BBC Future расследует.

T

Гонка за поиском решения проблемы стремительного потепления в мире — одна из самых серьезных проблем, стоящих перед нашей планетой.

Одно предложение попытаться остановить это потепление буквально не от мира сего: гигантский солнцезащитный козырек из космоса. Мы уже случайно меняем наш климат, так почему бы не сделать это с помощью специальной геоинженерии?

Это радикальная идея, и она может просто сработать. Уменьшение количества света, попадающего на нашу планету, может быстро охладить Землю даже при повышении уровня углекислого газа. В то время как астероид, который помог уничтожить динозавров, заблокировал 90% солнечных лучей, нам нужно было бы отклонить всего 2-4%, чтобы вернуть Землю к ее доиндустриальному климату.

Космические зонтики пользуются популярностью на высоких уровнях, от Королевского общества до НАСА и Европейского Союза. Это даже вызвало интерес самого уважаемого авторитета в области глобального потепления — Межправительственной группы экспертов по изменению климата (МГЭИК).

Концепция может становиться все более популярной, но то, как мы ее реализуем, звучит все более надуманным. Чтобы равномерно охладить планету в системе, которая постоянно находится в движении, штора должна быть установлена ​​в области космического пространства, сбалансированной между гравитацией Земли и Солнца — точкой L1 — на расстоянии примерно в миллион миль.

Первоначально задуманный инженером Джеймсом в начале 1989 года, первоначальный проект представлял собой огромный стеклянный щит шириной 2000 км — конструкцию настолько тяжелую, что ее нужно было построить на Луне. Более свежие предложения включают облака лунной пыли, 55000 зеркал из проволочной сетки или опоясывающее планету кольцо крошечных зонтиков. И как раз тогда, когда вы думали, что они не могут стать более амбициозными: как насчет того, чтобы переместить Землю подальше от Солнца, со взрывом, эквивалентным пяти миллиардам миллионов водородных бомб.

Климат изменяется в результате деятельности человека — но может ли ответ лежать в открытом космосе? (Кредит: Getty Images)

Безусловно, самая большая проблема — это доставить солнцезащитный козырек в открытый космос. В настоящее время запуск фунта полезной нагрузки на орбиту стоит не менее 10 000 долларов (6930 фунтов стерлингов), и мы не отправляли людей на Луну с 1972 года. Чтобы быть жизнеспособным вариантом, технология должна быть легкой и легкой. должны быть собраны здесь, на Земле.

Астроном Роджер Энджел считает, что у него есть ответ: 16 триллионов летающих космических роботов.Каждая из них будет весить около грамма — как большая бабочка — и отражать солнечный свет с помощью прозрачной пленки, пронизанной крошечными отверстиями. Чтобы снизить нагрузку, линзы должны быть менее одной сотой толщины человеческого волоса. «Вы не можете остановить солнечный свет ничем более тонким, чем это», — говорит он.

Роботы будут выводить себя на орбиту с помощью ионного двигателя на солнечной энергии — технологии, уже используемой на орбитальном аппарате Smart-1 Европейского космического агентства, чтобы сформировать цилиндрическое облако шириной 60 000 миль.После этого им потребовались бы регулярные толчки со стороны «спутников-пастушков», чтобы они не врезались друг в друга или не сбивались с курса отражаемым солнечным светом. «Если вы оставите их в покое, они упадут обратно на Землю», — говорит он.

Электромагнитная пушка

В целом нам нужно было бы запустить в космос 20 миллионов тонн — все еще слишком тяжело, чтобы это было возможно с помощью химической ракеты. Решение Ангела настолько возмутительно, что в течение многих лет оно считалось невозможным, потому что оно противоречило законам физики: гигантская электромагнитная пушка, встроенная в гору.

Система будет ускорять запуск груза на вершине горы, используя форму электромагнитной энергии для преобразования электричества в тягу. Известная как сила Лоренца, она уже приводит в действие магнитную левитацию, маглев, поезда и новейшее оружие ВМС США. Если не учитывать потребность в топливе, стоимость запуска может составить всего 20 долларов (13,90 фунтов стерлингов) за фунт, чего достаточно, чтобы вывести тень на орбиту всего за несколько триллионов долларов.

Есть только одна проблема: технологии еще не существует.

Самым простым и дешевым вариантом было бы имитировать стихийное бедствие. Охлаждающий эффект от ударов астероидов и извержений вулканов, подобных тем, которые помогли уничтожить динозавров, в основном связан с выбросом серы, возникающим при испарении богатой серой породы.

В предлагаемой электромагнитной пушке будет использоваться технология, аналогичная той, что используется в поездах на магнитной подвеске (Источник: Getty Images)

Частицы остаются в воздухе в течение многих лет, увеличивая плотность атмосферы и отражая солнечный свет обратно в космос.Это произошло совсем недавно, в 1991 году, когда извержение горы Пинатубо выбросило тысячи тонн газообразного диоксида серы. В последующие годы Земля остыла на несколько десятых градуса.

Было подсчитано, что всего один килограмм серы может компенсировать согревающий эффект нескольких сотен тысяч килограммов углекислого газа. В случае чрезвычайной ситуации глобального потепления искусственный супервулкан может быть именно тем, что нужно планете.

Озон опасается

Будет ли это работать на практике, не так ясно.Как быстро Земля остынет и на сколько? Будет ли он равномерно затенять планету? В конце концов, охлаждение всего на несколько градусов больше, чем ожидалось, могло быть катастрофой. У доктора Мэтью Уотсона, вулканолога из Бристольского университета, есть другие проблемы. «Люди говорят:« О, мы могли бы случайно охладить его до -20C »или что-то в этом роде, и я думаю, что это чепуха. Мы хорошо знаем, что вулканы делают с глобальной температурой ».

Согласно Уотсону, реальные риски заключаются в непредвиденных последствиях.Возьмем озон, химическое вещество, которое защищает Землю от вызывающих рак ультрафиолетовых лучей. Монреальский протокол 1987 года запретил использование озоноразрушающих химикатов, называемых хлорфторуглеродами (ХФУ), которые когда-то широко использовались в холодильниках и аэрозольных баллончиках. И все же каждую весну в озоновом слое над Антарктикой появляется дыра, поскольку ледяные облака создают поверхность, на которой оставшиеся соединения хлора могут ее разрушить.

А частицы сульфата, как оказалось, являются чрезвычайно эффективными разрушителями озона.Профессор Алан Робок из Университета Рутгерса подготовил отчет о рисках таких вмешательств. «Мы действительно наблюдали повсеместное истощение озонового слоя после двух крупных извержений вулканов. Это будет происходить по всему миру постоянно », — говорит он.

Вулканы, извергающие сернистый материал в атмосферу, могут иметь охлаждающий эффект (Источник: Getty Images)

Кроме того, есть само небо. Даже в солнечный день рассеивающие свет частицы могли сделать голубое небо белым. С сульфатным солнцезащитным козырьком будет больше «рассеянного излучения», чем от прямого солнечного света.«Вы видите это в пасмурный день. Вы не можете увидеть Солнце, но оно все еще светло, — говорит Уотсон. Однако у этой пугающей перспективы есть лучшая сторона.

Хотя извержения вулканов могут привести к выбросу в атмосферу огромного количества парниковых газов, накопление углекислого газа фактически замедляется. Никто не знает почему, но есть вероятность, что растения предпочитают более белое небо; они растут лучше, потому что им не так жарко. «На самом деле это хороший аргумент против такой формы вмешательства. Результат очень сложно предсказать, потому что система действительно очень сложна », — говорит он.

Помня об этих неопределенностях, Дэн Лант из Бристольского университета в Великобритании и его коллеги организовали исследование по моделированию климата, чтобы предсказать климатические эффекты от солнца.

Модель включала три сценария: доиндустриальный мир, «тепличный мир», в котором уровень углекислого газа в четыре раза выше нынешних уровней, и на 6 ° C теплее, и «мир солнцезащитных очков» с таким же высоким уровнем CO2, но силой солнце уменьшилось на 4%. Это примерно на 55 ватт на квадратный метр меньше, примерно столько же, сколько у лампочки.

Они обнаружили, что навес может точно компенсировать потепление в тепличном мире — геоинженерия удалась. Но это были не все новости. По сравнению с доиндустриальными временами, в тропиках было на 1,5 ° C холоднее, а в высоких широтах было на 1,5 ° C теплее. Даже с космическим солнцезащитным козырьком морского льда было бы меньше. Это потому, что планета будет закрашена равномерно. В тропиках, которые получают значительно больше солнечного света, чем полюса, снижение на 4% означает большую потерю солнечного света.

«Мир навесов» также был суше, в среднем на 5% меньше осадков.«Если вы полностью снизите глобальную температуру до доиндустриального уровня, то вы склонны пересушить планету. Единственный способ бороться с этим — оставить немного глобального потепления », — говорит Бен Кравиц, климатолог, не принимавший участия в исследовании.

Хотя навес может охладить мир, он может охладить не столько полярные регионы, сколько тропики (Источник: Getty Images)

В несовершенно спроектированном мире одни страны получат более выгодную сделку, чем другие. Навес может защитить одни районы от наводнений, а другие — от засухи.«Чтобы добиться этого, потребуются глобальные усилия, но на самом деле разные страны будут приводить аргументы в пользу совершенно разных сил. Могут быть самые разные политические интриги ». Лант объяснил.

Так может ли космический зонтик остановить глобальное потепление? Если найти выход из ситуации с изменением климата, это может привести к еще большему изменению климата. Кравиц соглашается. «Есть некоторые вещи, о которых мы никогда не узнаем, прежде чем начнем действовать. Нам предстоит еще много работы, прежде чем мы поймем, что геоинженерия может и чего не может.

Для Watson важно взвесить риски. «Десять лет назад потепление на 8,5 ° C, которое почти похоже на апокалиптическое изменение климата, выглядело фантастическим. Сегодня это не так ». Возможно ли, что при таких обстоятельствах мы вмешались? «Я думаю, что мы будем. Должны ли мы делать все возможное, чтобы этого не произошло? Абсолютно.»

Присоединяйтесь к 600 000+ будущих поклонников, поставив нам лайк на Facebook или подписавшись на нас в Twitter , Google+ , LinkedIn и Instagram .

Если вам понравилась эта история, подпишитесь на еженедельную рассылку новостей bbc.com под названием « Если вы прочитаете только 6 статей на этой неделе ». Тщательно подобранная подборка историй из BBC Future, Earth, Culture, Capital, Travel и Autos, которые доставляются вам на почту каждую пятницу.

Ветрозащитный экран для вентиляционных труб и дымовых труб (варианты)

Изобретение: вентиляция.

Способ реализуется за счет использования как ветрового выброса, так и зоны низкого давления, создаваемой ветром в ветровой тени за дымовой трубой или вентиляционной трубой.В части вентиляционной трубы или дымовой трубы, выступающей в сторону зоны ветра, предусмотрены окна или отверстия для прохода встречного воздуха внутри трубы, а отражающие рабочие поверхности этих окон или отверстий наклонены к оси вентиляционной трубы. под углом α = 5 ° -85 ° для изменения направления поступающего воздуха и последующего выброса засасываемого воздуха. Согласно секционному варианту изобретения часть трубы выполнена в виде наклонных отражателей и выступов.

ДЕЙСТВИЕ: дефлектор имеет повышенный расход воздуха, всасываемого из дымовой трубы или помещения, и двойное предельное разрежение.

ф-лы, 2 ил.

Изобретение относится к области искусственной вентиляции и может быть использовано при создании и реконструкции дымовых труб, зданий, сооружений и помещений.

Развитие систем вентиляции с использованием энергии естественного ветра привело к созданию дефлекторов воздуха. Эти устройства устанавливаются на участках дымохода и вентиляционных труб в зоне дующего ветра (на крышах) и частично или полностью заменяют механический вентилятор.

В настоящее время существует множество различных конструкций перегородок. Принцип их действия заключается в использовании подсушивающего распылителя ветра, увлекаемого газом из среза в дымоходе или вентиляционной трубе за счет турбулентного трения. Здесь мы используем низкое давление (создание вакуума) на отрезанной вентиляционной трубе при продувке ее перпендикулярно воздушному потоку (см. Вфантом. Естественная вентиляция с мотивацией. // АВОК-2006-№ 3, с.46-52; дефлектор. патент BY 3508, F23L 17/00, 2007). Такие дефлекторы — очень положительные, но ограниченные возможности.

Известен дефлектор Ханжонкова из пленки, патент РФ №2087809, кл. E24F 7/02, 1997 г., принят на вооружение за прототип. Сущность изобретения: перегородка представляет собой цилиндрическую трубу с установленным на нем коническим диффузором, снабженным наружным конусом, щитком-козыром, установленным над выходным конусом, конусом конуса-зонта-заглушкой, верхняя часть конуса, щиток-козырек и зонтик-шляпа закрыты цилиндрическим кожухом и все эти части соединены между собой язычками.

Эти конструкции частично решают проблему вентиляции, но неэффективны из-за использования только турбулентного трения.Катящийся на ветру воздушный поток характеризуется своей скоростью или скоростным напором. Для полноценного использования энергии ветра лучше всего подходит для включения в работу и скоростной напор, и нижний вакуум, в результате чего возникает ветровая тень для ветреных предметов (так называемый аэродинамический след. В обычных вентиляционных отверстиях на зданиях все направления ветра , что существенно усложняет эту задачу, так как наветренная и подветренная стороны меняются местами, в связи с чем до сих пор не достигается полное использование энергии ветра в существующей вентиляционной трубе.

Настоящее изобретение направлено на повышение эффективности вентиляционных устройств, использующих энергию ветра.

Технический результат — увеличение побочного вакуума и увеличение потока всасываемого ветра из дымохода или воздуха, уменьшение габаритов вентиляционных систем.

Решение поставленной задачи и технический результат достигается тем, что дефлектор ветровой для вентиляции и дымохода, в том числе действующий в зоне ветрового участка дымохода или вытяжной трубы для прохода воздуха и наконечник, Часть стенок трубы в зоне ветра выполнена с наклонными отверстиями или окнами для прохода поступающего воздуха в трубу с отражающими поверхностями.Отражающие поверхности, наклоненные под углом α = 5 ° -85 ° к оси вентиляционного отверстия или дымохода для изменения направления дальнейшего движения поступающего воздуха и последующего выброса из них засасываемого воздуха. Кроме того, часть вентиляционной трубы в зоне ветра имеет продольные (параллельно оси трубы) внешние и / или внутренние ребра.

Решение поставленной задачи и технический результат достигается также тем, что выступающая в зоне ветрового воздействия часть вентиляции или дымохода образована отражателями и продольными (параллельно оси трубы) краями.

Рисунок 1 — схема предлагаемого вентиляционного отверстия (вариант 1) — наклонные отверстия в стенке вентиляционного патрубка.

Рисунок 2 — схема предлагаемого вентиляционного отверстия (вариант 2) с круглыми окнами и отражателями, герметизированными продольными (параллельно оси трубы) кромками.

Предлагаемая вентиляционная труба (рисунок 1) состоит из вентиляционной трубы 1 с наклонными отверстиями 2, имеющей отражающую рабочую поверхность 3, с продольными ребрами 4 и заглушкой 5. Отверстия 2 имеют отражающие поверхности 3, прислоненные к стене или трубе. ось под углом α = 5 ° -85 °.

Предлагаю дефлектор работает с едусим способом. Вытяжной вентиль или дымоход 1 проворачивают через отверстия 2 или короба, переносимые воздушным потоком внутри трубы. За счет наклона отверстий 2 и отражателя 3 поток происходит от перпендикуляра к стенкам трубы в направлении ближе к осевому направлению. В вентиляционном отверстии или дымоходе он частично смешивается с всасываемым газом, передавая ему энергию и количество движения (импульс), способствуя его разрушению (процессу выброса).Далее эта смесь вытекает через прорезанные трубы или отверстия и окно на противоположной стороне трубы в зоне низкого давления — ветровая тень за трубой.

Для увеличения количества поступающего внутрь вентиляционного отверстия или дымохода активного воздуха его внутренняя и внешняя поверхности находятся в зоне отверстий или окон в продольных (параллельно оси трубы) ребрах 4.

На рис. Второй вариант дефлектора, состоящий из вентиляционного патрубка 1 с 2 окнами и наклонными отражателями 3, продольных ребер 4 и колпака 5.Часть вентиляционной трубы здесь образована отражателями 3 и продольными ребрами 4. Как и в сценарии 1, падающий на вентиляционную трубу 1 ветер через окно 2 переносится воздушным потоком внутри трубы. За счет наклона поверхностей отражателей 3 в окнах обтекание происходит от перпендикуляра к стенкам трубы в направлении ближе к осевому направлению. Здесь он частично смешивается с всасываемым газом, передавая ему энергию и количество движения (импульс), тем самым способствуя удалению.Далее эта смесь вытекает через прорезанные трубы или окно на противоположной стороне трубы.

Предлагаемая перегородка может работать с перегородкой 5 различных конструкций, в том числе с различными применяемыми дефлекторами, так и без них. При использовании предлагаемого вентиляционного отверстия одновременно с известной вентиляционной трубой, предлагаемая конструкция по существу представляет собой двухступенчатый дефлектор.

Предлагаемая перегородка имеет увеличенный поток, засасываемый из помещения ветром воздуха, и двукратное ограничение разрежения. Это связано и с использованием скорости ветра в отверстиях и окнах, и с ветровой зоной пониженного давления в ветровой тени за всей вентиляционной трубой.

1. Ветровой дефлектор для вентиляции и дымохода, в том числе действующий в зоне ветрового участка дымохода или вентиляционная труба для прохождения воздуха и наконечник, при этом часть трубы в зоне ветрового проема выполнена с наклонными отверстиями или Окна, имеющие отражающую поверхность под углом α = 5-85 ° к оси трубы.

2. Дефлектор по п.1, отличающийся тем, что часть трубы в зоне ветра имеет параллельные ее оси внешние и / или внутренние ребра.

3. Ветровой дефлектор для вентиляции и дымохода, в том числе действующий в зоне ветрового участка дымохода или вентиляционная труба для прохождения воздуха и наконечник, при этом часть трубы в зоне ветрового прохождения образована наклонными отражателями и параллельно его оси краям.

Отражатели для каминов из нержавеющей стали | Firebacks | Коллекции

Отражатели для каминов из нержавеющей стали | Firebacks | Коллекции | Плуг перейти к содержанию Перейти в меню навигации

Расчетное время доставки не распространяется на персонализированные, большие или тяжелые предметы (более 20 фунтов.), которые требуют специальной доставки, товары, отправленные напрямую от производителя, или товары, отсутствующие на складе.

Оценка доставки применима только к прилегающей территории США. Суббота, воскресенье и государственные праздники не считаются рабочими днями для этих расчетных дней доставки.

Добавлено в корзину

Выберите элементы ниже

Получите больше тепла от своего камина с нашими отдельно стоящими каминными отражателями из нержавеющей стали.В то время как камины создают отличную атмосферу, большая часть тепла идет прямо в дымоход. Наши отражатели для камина из нержавеющей стали направляют тепло в комнату, а не в дымоход.

Цельная конструкция изготовлена ​​из сверхпрочной, теплоотражающей нержавеющей стали 18 калибра. Наш отражатель отлично подходит для газовых поленьев и настоящих дров, а также защищает вашу топку и кладку. Сборка не требуется, устанавливается за секунды. Сделано в США.

• Нержавеющая сталь 18 калибра
• Сверхпрочный, теплоотражающий
• Отражает тепло в комнату
• Получите больше тепла от вашего камина
• Отлично подходит для дров и газовых дров
• Также защищает топку и кладку
• Цельная конструкция с боковые крылья
• Устанавливается быстро и легко
• Качество made in USA

Размеры
22 «W Отражатель 19» H с 8 «D боковыми опорами
27″ W Отражатель 21 «H с 8» D боковыми опорами

.

Недавно просмотренные и рекомендации

Покупатель, который купил этот товар, также купил …

Чтобы пообщаться с представителем, заполните форму ниже и нажмите «Чат». Хотя требуются только ваше имя и адрес электронной почты, мы сможем предоставить вам лучший сервис, если вы предоставите свой номер телефона.

Часы чата:
Ежедневно: с 8:00 до 22:00 по восточному времени

Чт, 06 мая, 22:33:15 EDT 2021

Камин на заднем дворе и безопасность химинеи

Последнее обновление 21 апреля 2021 г.
Автор: The Backyard Gnome

Нет ничего более захватывающего, чем приготовиться зажечь костер или химинею, чтобы провести захватывающий вечер на заднем дворе с друзьями и семьей.

РЕКОМЕНДУЕТСЯ: Уличный камин Iron Embers Chiminea

Уникальный современный дизайн Сделано вручную мастерами по металлу Корпус из высококачественной нержавеющей стали 1/4 ″ Невероятно элегантный, прочный и практичный доступно в магазине Backyard Gnome Доступные в настоящее время размеры: 4 фута в высоту, 5 футов в высоту, 6 футов в высоту, 7 футов в высоту Бесплатная доставка. Доставка в любую точку континентальной части США Доставка из Онтарио, Канада (6-8 недель) Купить в нашем магазине

Готовите ли вы что-нибудь или просто бездельничаете, посидеть у огня — всегда хорошее времяпрепровождение.Летом ничто не сравнится с этим!

Пожарная безопасность на заднем дворе

То есть, если вы не приняли необходимых мер предосторожности и теперь вынуждены отложить свой напиток, чтобы вы могли попытаться сдержать пылающий ад, разрушающий ваш дом.

Это определенно может испортить ваш день, давайте будем честными.

Вот почему мы решили, что было бы неплохо посвятить эту небольшую статью теме пожарной безопасности на заднем дворе.Если вы наткнулись на это, мы рекомендуем вам продолжить чтение, так как вы никогда не сможете быть слишком осторожными, когда дело доходит до правильного управления пламенем.

В этой статье будут рассмотрены некоторые общие основы, после чего мы углубимся в некоторые особенности chimineas (потому что они просто великолепны!).

Расположение костровой ямы

Перво-наперво, независимо от того, какой огонь вы устраиваете, вам необходимо убедиться, что он размещен в подходящем месте.Имейте в виду, что огонь излучает тепло, дым и иногда выбрасывает угли в непосредственной близости от него.

Это означает, что им нужно достаточно поля, чтобы не представлять опасности, что они могут запихнуть поблизости.

С учетом сказанного, никогда не разводите костры в ограниченном пространстве или если есть какие-либо препятствия непосредственно над ними, например деревья или выступы зданий.

Проблемы вентиляции

Кроме того, установка кострища, барбекю или химинеи под любым навесом или беседкой — это тоже рецепт плохого времени, так как это риск как пожара, так и угарного газа.

Исключение составляют лишь некоторые модели беседок, у которых есть специальное отверстие для барбекю и приготовления пищи.

Вот пример вентилируемой беседки, под которой можно шашлык или установить беседку:

К счастью, они созданы именно для этой цели и предназначены для безопасного приготовления барбекю, однако это не универсально. Вы всегда должны внимательно читать инструкции производителя, чтобы убедиться, можете ли вы пойти на это или нет.

Нет сухой древесины или растительности

Также стоит упомянуть тот факт, что вы не можете ожидать слишком много садоводства в непосредственной близости от вашего костра.

Любой вид огня высушит растительность в непосредственной близости, поэтому будьте осторожны, чтобы не повредить ваши цветочные композиции. Тем более, что сухая растительность также становится пожароопасной.

Держите топливо подальше от огня

После того, как вы выбрали красивое место с большим пузырем пространства вокруг него, есть еще несколько соображений, прежде чем поджечь его. Вы должны избегать одной ошибки новичков — держать топливо близко к огню.

За исключением барбекю с должным образом закрепленным резервуаром с пропаном под ним, дрова или уголь, которые вы используете, никогда не должны находиться рядом с вашим огнем.

Достаточно одного тлеющего угля, и весь ваш запас дров может превратиться в огромный пламенный огонь.

Держите людей и домашних животных на безопасном расстоянии

Как только это будет решено, последний шаг к пространственному осознанию — убедиться, что ваши гости, дети и домашние животные могут перемещаться, не приближаясь слишком близко к огню.

Места для сидения должны быть расположены так, чтобы люди могли легко приходить и уходить, не рискуя споткнуться о предметы и упасть в огонь (так как это сделает вас плохим хозяином).

Всегда находите время, чтобы обезопасить домашних животных, если это необходимо, и проинструктируйте детей держаться подальше от огня.

Даже после того, как были приняты все меры, вы всегда должны сохранять бдительность и быть готовыми отреагировать, если возникнут какие-либо риски или проблемы.

Соблюдайте особые процедуры

При разжигании огня помните, что для каждого пожарного устройства предусмотрено собственное рекомендованное топливо и процедуры.Обязательно читайте руководство и следуйте рекомендованному процессу, избегая любых импровизаций или творчества в этом направлении.

Хотя существует множество различных способов правильно разжечь огонь, все согласны с тем, что использование бензина — абсолютно ужасная идея.

Это связано с его склонностью либо испаряться и заполнять зону взрывоопасными парами, либо разбрызгивать повсюду и делать поверхности очень легковоспламеняющимися.

Будьте осторожны с бензином

Классический сценарий, которого вы также хотите избежать, — это тот, когда струя бензина воспламеняется и бежит к носику любого контейнера, из которого вы его наливаете, делая его таким, что вы можете буквально вылить жидкий огонь из Это.

Когда это происходит, у людей появляется болезненная склонность к панике и встряхиванию, разливая мини-бензиновые огни на своем заднем дворе. В общем… не весело. Так что верьте нам на слово и просто не используйте бензин. Пожалуйста?

В список других материалов, которые следует избегать использования в качестве топлива, входят любые виды обработанной под давлением древесины, составной древесины, обрезков или строительных материалов (например, гипсокартона), поскольку они обычно выделяют токсичные пары при горении.

Посмотрите это видео, чтобы понять, чего НЕ делать.

Контроль пламени

Как только огонь потухнет и все будет в порядке, вы можете продолжать и получать удовольствие, но знайте, что ваша миссия еще не окончена.

Всегда нужно следить за огнем, пока он полностью не погаснет. Добавляя дрова в огонь, убедитесь, что вы не позволяете им вырасти слишком большими.

Наконец, когда все сказано и сделано, вы должны проявить должную осмотрительность, чтобы полностью потушить пламя и избежать неожиданностей посреди ночи.Правильный метод тушения немного зависит от каждой настройки.

Наконечники пожаротушения Firepit и Chiminea

Для костров обычно рекомендуется использовать лопату, чтобы равномерно распределить угли, добавить обильное количество воды с безопасного расстояния и повторять процесс, пока все не станет прохладным на ощупь.

Для химинеев это фактически не сработает, так как удар воды может привести к их растрескиванию.

Лучше всего с химинеями дать им сгореть сами по себе, после чего разложите пепел / угли и добавьте песок, чтобы погасить пламя.

Дайте ему немного времени и держите под присмотром. В обоих случаях соберите золу и выбросьте ее в металлический контейнер. Важно придерживаться металла, так как он может справиться с любыми горячими углями, которые могли проникнуть внутрь.

Теперь, когда мы разобрались с основами, мы можем взглянуть на некоторые особенности, касающиеся химинеев.

Как упоминалось ранее, помимо любых наших советов, мы настоятельно рекомендуем всегда читать инструкции вашего производителя по любому из продуктов, которые вы используете, будь то сам пожарный прибор, топливо или любые аксессуары.

Chiminea Пожарная безопасность и меры предосторожности

При установке химинеи убедитесь, что вокруг нее достаточно буферного пространства, и что вы размещаете ее на ровной негорючей поверхности.

Вы должны пойти куда-нибудь на бетон, камни в патио или на землю, избегая деревянных поверхностей, таких как палубы.

Хотя химинеи исторически использовались также как домашние печи, очень важно отметить, что все современные химинеи предназначены только для наружного использования.Это связано с серьезным риском выброса окиси углерода.

Прежде чем приступить к работе с химинеей, всегда рекомендуется выстелить дно песком или камнями из лавы. Благодаря этому огонь не находится в прямом контакте с телом, что продлевает продолжительность жизни вашего химинея и предотвращает преждевременное растрескивание.

В зависимости от того, какая у вас модель химинеи, вам может потребоваться обработать ее восковым герметиком перед тем, как разжечь первый огонь.

После того, как будут приняты предварительные меры, следует зажечь огонь, используя либо специальный комплект для розжига химинеи, либо уголь / дрова и немного растопки.Жидкость для зажигалок можно использовать только в том случае, если она специально разработана для химинесов.

Не используйте обычную жидкость для зажигалок.

Когда вы разжигаете огонь, если это новый химинея, вы должны начать с небольших костров первые несколько раз, а затем постепенно увеличивать его до полноразмерного.

Это позволяет химинеи адаптироваться к использованию и значительно продлевает срок ее службы. После того, как вы перешли к полноразмерному огню, всегда нужно быть осторожным, чтобы он не стал слишком большим.

Можно легко переполнить химинею дровами, и огонь выйдет из-под контроля.

Chiminea Rule Of Thumb

Практическое правило: из верхнего дымохода не должно выходить пламя, только дым. Огонь следует локализовать исключительно внутри чаши.

Также следует остерегаться искр, так как они могут вылететь из верхней части дымохода, даже если огонь будет подходящего размера.

Для этого можно использовать искрогаситель или искрогаситель.Большинство моделей поставляются с одним из них, но если у вас его нет, его легко купить в любом хозяйственном магазине.

После окончания вечеринки обязательно потушите пожар, как мы указали выше. Следует остерегаться того факта, что химинеи сохраняют тепло в течение длительного времени.

Даже после того, как пламя давно утихнет, ваша химинея будет излучать уютный поток тепла, который отлично подходит для развлечения, но также означает, что они очень горячие на ощупь.

Вот видео от Youtuber La Hacienda UK, показывающее, как разжечь огонь в химинеи очень разумным и безопасным способом.

Outro

Теперь, когда вы прочитали нашу небольшую статью, вы лучше подготовлены, чтобы избежать любого фиаско с огнем на заднем дворе, разрушающим вечеринку. Ваши соседи, сад и будущее я — все будут вам благодарны.

Не забывайте всегда оставаться начеку и, если что-то начинает выходить из-под контроля, спешите к огнетушителю или звоните 911 (или по любому другому номеру вашей местной службы экстренной помощи).

Amazon.com: Chimella The, Пробка-заглушка для камина для дымохода предотвращает сквозняки, запах камина, животных и мусор, Исключитель сквозняков для камина экономит энергию, Большой размер: Дом и кухня

Размер: Большой

Экономьте энергию, предотвращайте вой сквозняков и блокируйте запах камина с помощью ограничителя тяги дымохода Chimella.

Каминный зонт Chimella — это прочный, инновационный и простой в установке продукт, разработанный для предотвращения попадания холодного воздуха в дымоход, предотвращения сквозняков и завывания, сбора любого упавшего мусора, предотвращения падения птиц или животных в дымоход и не допускайте попадания дыма в неиспользуемые камины с помощью общих дымоходов.
Изготовленная из материалов высочайшего качества, Chimella является незаменимым аксессуаром для дымохода каждого камина с открытой решеткой, позволяющим сэкономить ваши деньги и поддерживать более комфортный дом.
CHIMELLA ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ИНФОРМАЦИЯ:
Включает зонтик для дымохода Chimella с автоматической функцией и кнопкой для облегчения установки и снятия.
Для открытых колосниковых каминов, использующих газ или природное топливо, с дымоходом любой формы от 9 дюймов x 16 дюймов до 19 дюймов x 25 дюймов на высоте 2 фута над отверстием камина.
Подходит для дымохода любой формы от 9 дюймов x 16 дюймов до 19 дюймов x 25 дюймов — круглых, квадратных, прямоугольных или даже треугольных.
Красиво вырезанная ручка дисплея предназначена для постоянного визуального удовольствия и постоянного напоминания о том, что нельзя зажигать огонь, пока ваша CHIMELLA находится в дымоходе.
Навес, предназначенный для улавливания упавшего мусора для облегчения утилизации.
CHIMELLA Сумка для хранения, предназначенная для аккуратной упаковки навеса, когда ваш CHIMELLA вынимается из дымохода.
Сэкономьте до 250 долларов на счетах за электроэнергию.
Устраняет сквозняки, мусор, запах камина и многое другое.
