пошаговая инструкция + чертежи с фото

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха.

Печь — камин фото

Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

• Сильное желание отказаться от платной установки и все максимально делать своими руками;
• Печной кирпич – около 8 сотен штук;
• Жаропрочная кладочная смесь на основе глины –200 кг;
• Дверка каминная с жаропрочным стеклом размером 500х500мм;
• Дверка топочная печная чугунная, 200х250 мм;
• Дверки поддувальные, 120х250 мм и 120х120 мм;
• Три дверкипрочистные для очистки дымохода, 120х120 мм;
• Два колосника для топок, 200х250 мм и 250х400 мм;
• Чугунная варочная плита с конфорками, 410х720 мм;
• Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
• Стальной лист толщиной 3 мм и размером примерно 60х60 см;
• Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
• Отожженная проволока для закрепления дверок;
• Сэндвич-труба и соединительные элементы для дымохода;
• Доски и гидроизоляционные рулонные материалы для опалубки;
• Бетон и бутовый камень для фундамента;
• Сухой строительный песок, щебень;
• Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

   Закрываем поддувало кирпичом

5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

   Укладка 12 ряда кирпичей для печи — камина

9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

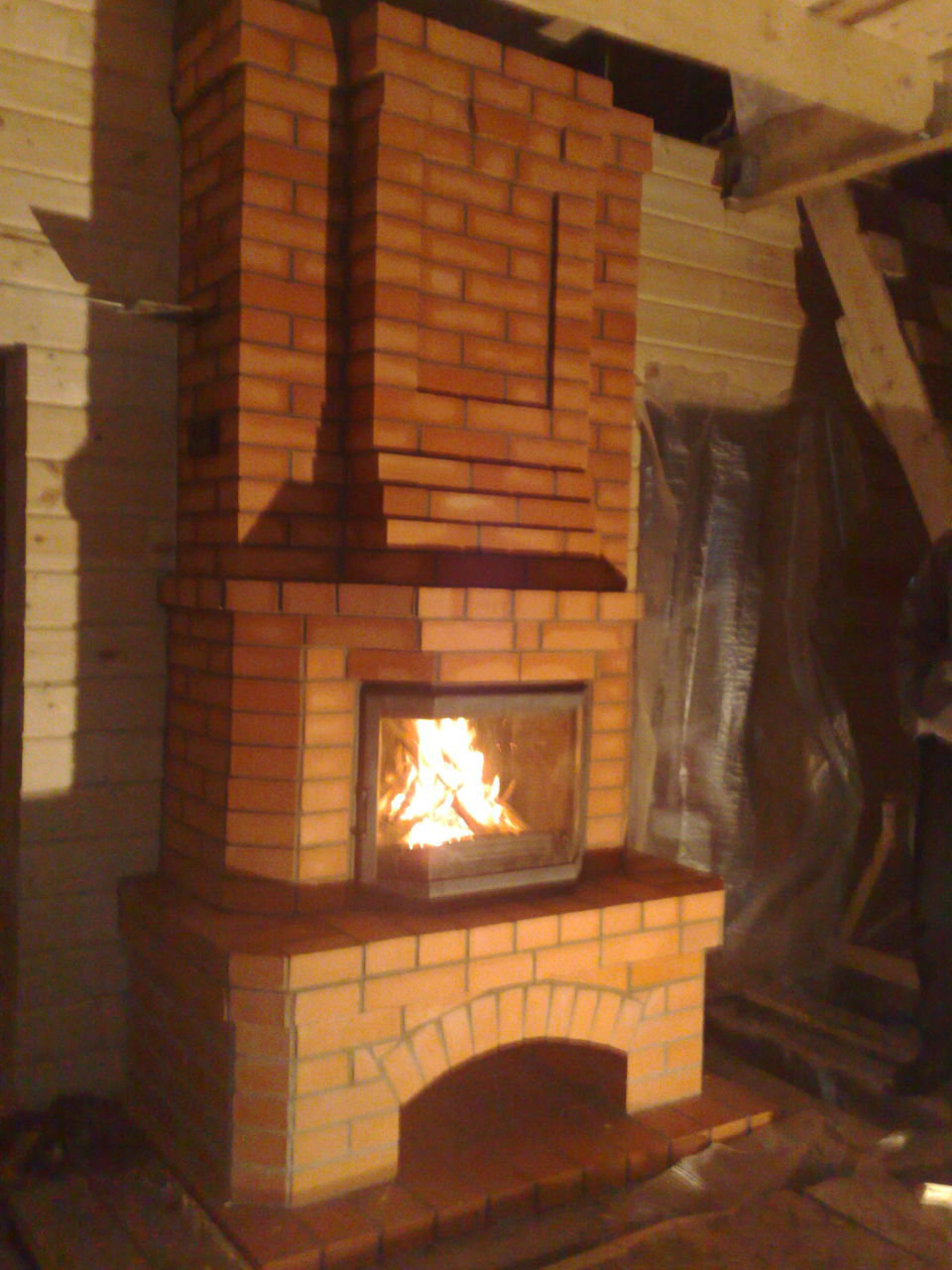

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

мастер класс с пошаговыми фото.

Готовь телегу зимой, а печь строй летом. Это пословица на устах каждого дачника, многие из которых хотят построить печь камин для дачи своими руками. Вот о строительстве такой печи совмещенной с камином мы пошагово и расскажем сегодня.

Шаг 1 – готовим материал

Строить печь камин для дачи будем в Ленинградской области, в одной из многочисленных деревушек, которые сегодня почти все заселены дачниками. Печь должна отопить дом площадью 56 квадратных метров. Топить ее предполагается только на выходные, тогда, когда семья будет приезжать за город.

В печи будет топочная камера без возможности готовить еду и камин, сделанный с помощью встраиваемой кассеты. Основная масса печи камина будет выложена из кирпича марки М-250, а облицовка проведена с помощью бельгийского отделочного кирпича цвет «морской песок». Подробнее о кирпече и его выборе.

Общая масса печи 3,5 тонны, поэтому необходимо обустройство свайного фундамента. Дымоход будет кирпичный, труба на крыше будет сделана из силикатного кирпича и выкрашена акриловой фасадной краской.

В качестве противопожарных развязок будем применять базальтовую вату толщиной 5 см.

Шаг 2 – заливаем фундамент

Периметр фундамента печи равен 1,5 на 1 метр. Заливаем его с помощью бетона выполненного для фундаментных работ по пропорции 1:3:1 (одна часть цемента, три части гравия, одна песка). Армируем кладочной сеткой и обязательно вкапываем сваи, выполненные из асбестовой трубы длинной 1 м.

Общее количество свай для такой печи должно быть не менее пяти. В каждую сваю укладываем арматурный пруток и затем все заливаем бетоном. Фундамент должен быть ниже уровня пола минимум на три ряда кладки.

В качестве смеси для кладки камина используем печную смесь, фасованную по 25 кг и которую можно приобрести в любом магазине стройматериалов.

Шаг 2 – выводим в ноль

Три ряда кладки нужны для того, что бы вывести «в ноль», так говорят печники, когда с помощью стартовых рядов выводят идеальную ровность по «горизонту». Именно несколько рядов кладки необходимо, чтобы сделать основание печи идеально ровным.

Шаг 3 – закладываем основание камина и дровника

Готовим основание каминной камеры и будущего дровника. Перед тем как начать кладку рекомендую насухо, без раствора разложить примерную порядовку печи, что бы сориентироваться в будущем устройстве кладки, а уже затем приступить к работе с раствором. Выкладываем три ряда основания.

Спереди у нас камера под камин, а сзади основание под дровник. Очень хорошо, когда тепло печи просушивает поленья, перед тем как их заложить в топку.

Для того, что бы металлические уголки, которые применяют в кладке для фиксации «висящих» элементов не бросались в глаза, их прячем во внутреннюю часть кладки.

Рядом с дровником будет обыкновенная отопительная печь, сложенная по стандартной схеме. Вначале зольник и поддувало, затем топочная камера и дымоход вытяжка.

В первые три ряда закладываем зольник и поддувало печи.

Шаг 4 Устанавливаем кассету камина.

Перед тем как установить кассету камина нам необходимо все выровнять по показаниям строительного уровня. Вес данной кассеты примерно 90 килограмм, поэтому ее установка очень тяжелый и ответственный процесс.

После укладки кассеты корректируем ее положение по показаниям уровня.

Поднимаем ряды для закрытия каминной топки.

Проклейте строительным скотчем края камина, это избавит вас от строительных огрехов, царапин и других форс-мажорных обстоятельств.

Поднимаем ряды кладки вровень с верхним краем камина.

Внутреннюю стенку выводим из керамического красного кирпича, а все остальные стенки из бельгийского.

С помощью отрезного круга по керамике формируем кирпич определенной формы, что бы декоративность кладки скрыла все выступающие железные элементы каминной кассеты.

Раствор не подрезаем сразу после кладки рядов, он должен «подвянуть» и немножко схватиться.

Шаг 5 подходим к объединению дымохода

После того, как топочная камера закрыта, и ряды кладки стали выше каминной кассеты,

начинаем объединять дымоходы.

Всю фурнитуру печи камина для дачи будем устанавливать перед чистовой отделкой печи.

Обратите внимание, как сделана перемычка над дровником. Здесь нет металлических уголков, а все сделано с помощью клинового замка. Это и надежно и в тоже время очень декоративно.

Первая часть работ по кладке печи и установке камина закончена.

Делаем надпечье и затираем слоем раствора всю поверхность кладки, чтобы дым шел только в трубу печи.

И затем объединяем дымоход камина и топочной печи в единый дымоход с вытяжкой по центру.

Надпечье выкладываем только с применением керамического кирпича М-250.

Шаг 6 прорезаем потолок

Для прохождения деревянных конструкций нужно учесть все требования пожарных к печным работам. Проем через потолок должен быть не менее 75 см по каждой стороне пропила. Мы сделали 82 см. Это обусловлено кладкой и толщиной негорючего материала.

Перед пропилом укройте печь полиэтиленовой пленкой. Нельзя вставать на печь, чтобы пилить снизу.

Работу делаем так – один человек снизу подхватывает обрезки, а другой с потолка делает пропил. Затем устанавливаются леса, и поднимается кирпич для кладки трубы.

Именно через эту прорезь поднимаем на чердак весь необходимый кирпич для работы. При этом необходимо учитывать общий вес поднятого кирпича, и постараться распределить нагрузку по потолочным балкам укладывая штабели кирпича на специальные помосты.

Шаг 7 – делаем трубу

Проходим потолок. Ширина дымохода в этой части 500 кв.см. (кирпич с четвертью). По наружным стенкам кладки фиксируем базальтовую вату.

Обратите внимание, что края утеплителя и одновременно защитного кожуха уложены в замок виде паза. В одном листе выбрана четверть, в которую погружается часть второго листа.

Все кирпичи по наружной грани проклеиваем строительным скотчем, что бы потом не возится с чистовой отделкой поверхности печи. И приступаем к кладке.

После того как вывели пять рядов кладки – остановитесь.

Сейчас будем делать одну маленькую хитрость.

Вертикально вверх устанавливаем по отвесу четыре нитки. Это будут наши направляющие, как по вертикальности, так и по ширине кладки трубы печи.

Выкладываем трубу до ската крыши на расстояние 50 см. В верхней части необходимо установить лючок для доступа к внутренней части дымохода, чтобы можно было чистить его. Делаем прорез в настиле и обрешетке крыши, при этом фиксируем элементы кровли, чтобы она не потеряла изначальную жесткость, и затем выкладываем трубу до ската крыши. Точно так же обкладываем трубу базальтовой ватой на стыке деревянных конструкций и только затем приступаем к чистовой отделке поверхности трубы.

Чистовую отделку проводим в два этапа. Первый удаление строительного скотча и очистка жесткой щеткой поверхности кирпича и швов от излишек раствора, налипших капель и других дефектов. А затем с помощью губки и пенного раствора протираем всю поверхность печи. Это нужно, чтобы удалить клей от скотча и вернуть блеск кирпичу.

Шаг 8 – делаем трубу на крыше

Перед тем как начать работы по возведению трубы на крыше, нужно подготовить безопасное и надежное рабочее место для печника.

Обычно мы делаем устройство, которое называется «гнездо». Оно включает в себя место, где можно работать, и место, куда складируется кирпич для работ.

Подъем кирпича осуществляется на этапе, когда сделана прорезь в настиле крыши и подача осуществляется с чердака. Кладка уличной части крыши осуществляется с помощью силикатного кирпича посаженного на цементный раствор. Раствор делается несколько крепче, чем обычный для кладки из пропорции 1:3 (одна часть цемента на три части песка).

Трубу делаем с элементами декора, при этом, не меняя ширину дымохода. Он должен быть таким же, как в чердачной части трубы. Силикатный кирпич очень прочный, частичный его нагрев в зимние время не влияет на его срок эксплуатации. Сверху трубу покрываем акриловой фасадной краской с добавлением колера, что бы был естественный цвет «под кирпич».

Трубу поверху укрываем козырьком, что бы ни дождь, ни снег не падали внутрь дымохода.

Шаг 9 – чистовая отделка печи камина для дачи своими руками

Пока строили трубу, кладка на камине схватилась и настала пора чистовой отделки камина. Дело в том, что кирпич на фасаде печи выглядит как будто он ручной формовки, несколько грубовато. Поэтому ровная расшивка швов будет смотреться несколько неестественно. Мы подождали пока раствор не схватиться практически окончательно и только потом приступили к чистовой отделке.

Для этого очень жесткой щеточкой с тонкими металлическими ворсинками прошлись по всей поверхности печи. Затем установили керамогранитные полочки, сделанные из обрезанных ступеней и посаженных на цементный раствор.

Вставляем всю фурнитуру и крепим ее на дюбеля по камню.

И затем, когда все готово и осмотрено на наличие дефектов приступаем к пробному розжигу камина и печи.

На весь цикл работ от заливки фундамента до пробного розжига у нас ушло около месяца. Конечно, можно было это сделать все быстрее, но в отпуск хочется не только работать, но еще и отдохнуть, а печь испытаем на полную мощность уже этой осенью.

В статье использованы фотоматериалы мастера-печника Попова А.Г.

Страница не найдена — Ремонт квартиры своими руками. Информационный портал о строительстве и ремонте

Дом и дача 78

Вторичный рынок жилья, особенно в крупных городах, способен удивить обилием предложений даже подготовленного человека.

Главный компонент планирования предупредительных ремонта электродвигателей от аварийных отказов функционирования – регулярная диагностика его

На улице уже весна, температура постепенно увеличивается. Чуть ли не каждый день можно начинать

Дом и дача 78

Сегодня купить студию в краснодаре не проблема. Принципиальным отличием, которое буквально лежит на поверхности,

Металлопрокат представлен прутками, листами, проволокой. Трубы изготавливают из стали, чугуна, цветных металлов. Необходимо купить

Дом и дача 180

Светильники профильные встраиваемые становятся все более популярными в проектах освещения офисов и других объектов.

Страница не найдена — Ремонт квартиры своими руками. Информационный портал о строительстве и ремонте

Дом и дача 78

Вторичный рынок жилья, особенно в крупных городах, способен удивить обилием предложений даже подготовленного человека.

Главный компонент планирования предупредительных ремонта электродвигателей от аварийных отказов функционирования – регулярная диагностика его

На улице уже весна, температура постепенно увеличивается. Чуть ли не каждый день можно начинать

Дом и дача 78

Сегодня купить студию в краснодаре не проблема. Принципиальным отличием, которое буквально лежит на поверхности,

Металлопрокат представлен прутками, листами, проволокой. Трубы изготавливают из стали, чугуна, цветных металлов. Необходимо купить

Дом и дача 180

Светильники профильные встраиваемые становятся все более популярными в проектах освещения офисов и других объектов.

Страница не найдена — Ремонт квартиры своими руками. Информационный портал о строительстве и ремонте

Дом и дача 78

Вторичный рынок жилья, особенно в крупных городах, способен удивить обилием предложений даже подготовленного человека.

Главный компонент планирования предупредительных ремонта электродвигателей от аварийных отказов функционирования – регулярная диагностика его

На улице уже весна, температура постепенно увеличивается. Чуть ли не каждый день можно начинать

Дом и дача 78

Сегодня купить студию в краснодаре не проблема. Принципиальным отличием, которое буквально лежит на поверхности,

Металлопрокат представлен прутками, листами, проволокой. Трубы изготавливают из стали, чугуна, цветных металлов. Необходимо купить

Дом и дача 180

Светильники профильные встраиваемые становятся все более популярными в проектах освещения офисов и других объектов.

Камин своими руками на даче

Камин своими руками из кирпича

Несмотря на существование современных высокоэффективных систем отопления, камины по-прежнему считаются классикой жанра, стоящей у истоков всего современного отопительного оборудования. Но дело совсем не в их высокой эффективности, а скорее в декоративных особенностях, которые вносят уникальный антураж в интерьер отапливаемого помещения.

В каких случаях камин лучше печи

Камин был первым отопительным прибором в истории человеческой цивилизации. Именно поэтому его конструкция повторяет особенности обычного костра: наличие открытого пламени, нагрев пространства только в пределах прямой видимости, довольно низкий КПД.

В процессе эволюции камин постепенно превратился в закрытую печку — прибор, несомненно, гораздо более сложный и эффективный для обогрева помещения. Тем не менее, в наше время камины играют не только декоративную роль, но и применяются для отопления. И связано это именно с особенностью их работы:

• в отличие от печи — камин начинает отдавать тепло практически сразу после появления устойчивого пламени;
• очистка и обслуживание камина намного проще, чем печи;
• постройка камина не так критична к ошибкам каменщика и поэтому может быть выполнена без привлечения профессиональных печников;
• существуют современные металлические камины промышленного производства, эффективность и безопасность которых сравнима с параметрами печей.

Камин своими руками из кирпича в интерьере

Положительные особенности камина

Вес простого камина гораздо меньше каменной печи, а учитывая небольшую температуру нагрева в камине, для его постройки может подойти обычный керамический кирпич хорошего качества.

В результате затраты на кирпич, материалы и работу оказываются в несколько раз меньше, чем на постройку каменной печки. Таким является камин на даче фото которого приведено ниже.

Простой камин в доме своими руками

Сегодня существуют конструкции каминов, которые по своим тепловым и качественным показателям ничем не уступают традиционным печам голландской или шведской конструкции. Правда, достичь этих показателей в кирпичной конструкции не удается, поэтому данные конструкции реализованы в металле и представлены в виде готовых металлических каминов промышленного изготовления.

Многое необходимо продумать прежде, чем строить камины: размеры, местонахождение, устройство, тип используемых материалов. Все это рассчитывается заранее, зачастую при помощи специальных программ. Высокоэффективные камины ориентированы на использование паллет или другого аналогичного медленногорящего биотоплива.

Камин для дачи с открытой топкой

О безопасности пользования камином

Использование открытого пламени в помещении законодательно запрещено строительными и противопожарными нормами, что сильно ограничивает возможность использования камина классической схемы. Информацию можно найти в Правилах пожарной безопасности РФ (ППБ 01-03, раздел 3: Правила для проживания людей).

Застройщик, который нарушает правила ППБ и выкладывает открытый камин на даче своими руками из кирпича, сильно рискует. Сегодня этот вопрос легко решается за счет использования стеклянной защиты. Высокотемпературное стекло легко пропускает инфракрасное излучение, обеспечивая эффект жара открытого пламени.

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

Схема составляющих камина

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток «перекрывает» подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится — вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Принцип работы простого камина

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ — СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться — сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Кладка каминов в доме своими руками

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина — организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Что такое под топки в камине

Сформированная экранами, горизонтальными и немного наклоненными поверхностями нижняя часть топки называется под. В некоторых материалах встречается как поддон топочный.

Как у костра нет поддувала, так и в первых каминах под топки был сплошным. Но для быстрого возгорания дров лишняя тяга совсем не помешает. Поэтому кладка каминов современной конструкции часто предусматривает небольшое поддувало, которое перекрывается после появления стабильного огня. Вихрь образуется в момент закрытия. До этого момента все выработанное тепло вылетает в трубу.

В классических английских каминах предусматривался небольшой наклон пода в сторону пола. Это улучшало условия возникновения теплового вихря, но горящие головешки так и норовили выкатиться из топки. Поэтому в качестве защиты топку камина снабжали низенькой решеткой. Сегодня защиту от пожара обеспечивают стеклянные дверки особой конструкции. А решеткам отводится чисто декоративная роль.

Расчет параметров камина от площади помещения

Камин размеры топки может иметь различные, но рассчитываются они, исходя из объема помещения согласно нормам.

Таблица: расчет площади под камины, размеры

• Объем камеры сгорания должен быть не менее 1/50 объема нагреваемого помещения;
• Площадь каминного портала должна составлять около 2% от площади пола помещения;
• Площадь пода равняется 0,7 площади портала;
• Поперечное сечение дымохода в самом узком месте составляет около 0,15 площади пода.
• Высота камеры сгорания определяется в 3/5 ее ширины. А глубина топливника — в три раза меньше высоты.

Примеры и схемы простых каминов

Чтобы долго не думать, как сделать камин своими руками, предлагаем схему простого камина, доступного для самостоятельной постройки. Полный перечень материалов представлен в таблице:

Таблица материалов для камина

При возведении стенок нужно обеспечивать минимально возможную толщину швов, вертикальность кладки и точность ее размеров. При образовании сводов выступ каждого следующего ряда не должен превышать 6,5 см над предыдущим (четверть размера кирпича). Для облегчения задачи наклонный экран делается из стального листа.

Печь камин своими руками — чертежи с размерамиКамин из кирпича — чертежи с размерами

В камине организованы воздушные каналы для тепловой конвекции. Благодаря этому повышается тепловая эффективность и скорость прогрева помещения. С оглядкой на небольшие размеры камина и упрощенную конструкцию его КПД составляет до 20%.

Порядовка камина представлена на схеме ниже:

Как сделать камин своими руками — схема порядовки

Итог

Если в доме есть камин, то именно он становится основным объектом для сбора всей семьи. Языки пламени завораживают и располагают к общению. Наверное, именно поэтому в нашу технологическую эпоху камин по-прежнему остается эффектным романтическим дополнением интерьера нашего дома.

Печь камин своими руками, фото, схемы, материалы

Печка камин для дачи фото

За удобством пользования современными обогревательными приборами мы часто забываем, насколько приятно и романтично можно провести время, сидя у открытого огня. А ведь всего столетие назад еще были в ходу домашние печи камины из кирпича, где открытое пламя не только обогревало помещение, но и создавало особую романтическую атмосферу для уютного отдыха. Сегодня классические печи и камины для дачи своими руками строят в основном в декоративных целях. Им на смену пришли более безопасные и практичные чугунные изделия.

Принцип работы камина и печи

Несмотря на общее предназначение печи и камины — совершенно разные отопительные приспособления. От самой печи исходит мягкое длинноволновое излучение, которое воспринимается человеком, как приятное, согревающее тепло. Пламя в печной топке служит только для поддержания процесса сгорания топлива. Теплоносителем являются догорающие или уже сгоревшие газы, нагревающие каменные стенки, и дымоходные каналы. Тепло раскаленных газов передается камню. А уже он становится источником тепла в помещении. Кирпичная печь долго разогревается, но зато за счет высокой тепловой инерции камня долго держит тепло.

Источником тепла в камине является само пламя. Причем спектр инфракрасного излучения расположен гораздо выше. Не зря говорят, что камины печки дают сильное, но жесткое тепло. Зона комфорта ограничивается небольшой площадью со стороны открытого пламени. Причем расстояние до камина играет решающую роль: ближе будет слишком горячо, а дальше — холодно.

Каменный камин для дачи

Есть еще один важный момент: по сравнению с печью, классический камин является источником повышенной пожароопасности, поскольку в процессе сгорания дров отстреливают раскаленные угли, которые могут стать причиной пожара. Впрочем, современная чугунная печь камин для дома достаточно безопасна: дрова сгорают в закрытой камере, за прочным огнестойким стеклом.

Как объединить достоинства камина и практичность печки

Чтобы получить в доме декоративные качества камина, но при этом обеспечить удобство пользования и практичность закрытой печи — нужно объединить их достоинства. Для решения этого вопроса существует как минимум три варианта.

Печь камин для дома в интерьере

• Независимые печи и камины своими руками в одном корпусе, и с общим дымоходом.
• Камин используется в качестве топочной камеры кирпичной печи.
• Металлическая печь-буржуйка с конвекционным нагревом воздуха в помещении.

Рассмотрим поподробнее каждый из вариантов.

Печь с пристроенным камином

Самый простой способ — построить печь и встроить сбоку камин. Получится, что в одном каменном корпусе разместятся два автономных отопительных прибора. Собирая такую печь камин своими руками, важно учесть, что будет использоваться общий дымоход.

Печь из кирпича с чугунным камином

Недостатком такой конструкции является громоздкость, большое количество кирпича для постройки, большая занимаемая площадь, но печь можно использовать для постоянного отопления, а камин — как способ быстро согреться возле огня.

Металлический камин с кирпичной кладкой

По второму способу готовый металлический камин обкладывается кирпичной кладкой. По сути, мы получаем обычную печь, где камин играет роль камеры сгорания.

Для лучшей эффективности отбора тепла можно в дымоходе сделать множество каналов. Тогда сам дымоход тоже будет нагреваться и излучать тепло в помещение. Готовые металлические камины имеют стеклянные дверки. Через них можно любоваться на языки пламени.

Металлический камин печь с кирпичной кладкой

Эффективность использования топлива в каминах на порядок ниже, чем в хорошей печке, так что такая печь камин для дачи будет отличаться повышенной прожорливостью. Кроме того, дымоход, который тоже выделяет тепло, будет находиться слишком высоко и греть воздух у потолка, а не внизу помещения.

Готовая конструкция — печь камин из металла

Одним из лучших вариантов являются металлические печи камины для дачи, использующие конвекционный нагрев воздуха. Для этого на небольшом расстоянии от горячих металлических стенок нужно закрепить экран.

Готовая конвекционная печь-камин из металла

В получившемся канале воздух будет нагреваться и подниматься, а на его место будет поступать новый холодный воздух. За счет конвекции все помещение нагреется очень быстро. Экраном может служить как дополнительная металлическая пластина, так и каменная кладка с отверстиями снизу и сверху.

Принцип работы конвекционной печи-камина

Материалы для постройки печи камина

Чтобы построить печь с камином из кирпича потребуются такие материалы:

• прочный красный керамический кирпич с гладкими стенками для внешней облицовки и выкладки внутренней поверхности дымохода;
• огнеупорный красный кирпич для топочной камеры печки и внутренней кладки, не обязательно с гладкими стенками;
• в зависимости от конструкции — готовый металлический встраиваемый камин;
• чугунные изделия: дверки топочной и поддувала, колосники для печки и варочная поверхность, если она предусмотрена конструкцией;
• задвижки для дымохода;
• стальная проволока, уголки, стальные полосы — для крепления дверок и металлической фасонины в кирпичной кладке;
• печная смесь или хорошая глина с песком для кладки печи;
• водяная емкость или змеевик для нагрева воды, если это предусмотрено конструкцией;
• жаростойкая изоляция для защиты стен возле печи — асбест, металлический лист, жаростойкая твердая минеральная вата;
• гидроизоляция для фундамента — рубероид;
• цемент или раствор, арматура, гравий, песок и доски для опалубки фундамента.

В магазинах стройматериалов без труда можно найти все для печей и каминов.

Количество кирпичей каждого вида высчитывается по чертежам порядовки. Остальные материалы подбираются и рассчитываются по месту и согласно потребностям в каждом конкретном случае.

Строим печь с камином своими руками

Поскольку печь камин из кирпича достаточно тяжелая — ей понадобится собственный фундамент. Особых требований к нему не предъявляется, но верхняя плоскость основания должна быть идеально горизонтальной и ровной. Фундамент нужно расположить так, чтобы дымоход попадал между потолочными балками и стропилами кровли.

Укладка кирпича производится согласно схеме-порядовке. Если не удалось найти готовую сухую смесь печного раствора, придется изготовить ее самостоятельно. Подойдет даже местная глина, если она достаточно «жирная» и прочная после высыхания.

Схема порядовки: кирпичные печи и камины своими руками

Если используется готовый металлический встраиваемый камин, то кладку вокруг него можно делать на обычном цементном растворе. Но «печную» и, особенно, «топочную» часть — следует выкладывать только на глиняный раствор.

Перед началом работ кирпич следует хорошо вымочить в воде. Для этого понадобится несколько часов, поэтому лучше замачивать кирпич на ночь. Мокрый камень хорошо сцепляется с глиняным раствором и кладка получает необходимую прочность.

Если кладка вокруг камина получилась невыразительной, можно добавить вокруг него декоративных элементов. Неплохо смотрится отделка натуральным камнем, специальным печным кафелем, кованными чугунными элементами декора. Печи камины, своими руками созданные и декорированные, заслуженно являются предметом гордости их владельцев.

Итог

Благодаря своей универсальности, чаще всего используется печка камин для дачи. После большого перерыва в обогреве помещения, она быстро согреет хозяев и гостей домика, а в зимнее время может использоваться как полноценное печное отопление.

Как быстро построить кирпичную ракетную печь Flat

Вам нужен альтернативный источник приготовления пищи, который является недорогим, быстрым в установке, относительно мобильным и простым в использовании, который представляет собой нечто большее, чем небольшая ракетная печь? Сегодня одна из моих подруг, Банни Уикхэм, размещает в своем гостевом посте в блоге свою историю о том, как они с мужем за один день построили ракетную печь из бетонного кирпича.

Теперь у них есть альтернативные, непостоянные средства приготовления пищи в своем доме на случай чрезвычайной ситуации.Это даже переносно, если им нужно переехать.

ПЛАН РАКЕТНОЙ ПЕЧИ своими руками — ЭКСПЕРИМЕНТ

с Банни Уикхемом

Как вы начали строить ракетную печь?

Посмотрев несколько уроков на YouTube, мы с мужем решили покрутить его на основе чертежей ракетной печи, которые мы нарисовали после. Мы были очень, очень довольны результатами.

Тот факт, что тендер находится на дне, позволяет потоку воздуха втягиваться в камеру сгорания и подниматься вверх.Я был удивлен тем, как мало дров мне пришлось добавить, чтобы получить действительно горячий огонь. Я только что собрала со двора пару пригоршней прутьев и прутьев, и мы готовили!

Конструкция ракетной печи обеспечивает сверхэффективное приготовление пищи… это надо любить !! Возможность готовить и кипятить воду в условиях отсутствия решетки имеет решающее значение. Конечно, у нас все еще есть гриль, камин (внутри), костровище (снаружи) и солнечная печь, но это просто дает нам еще один вариант.

Как работает ракетная печь?

Кастрюля / сковорода должна приподниматься над кирпичами, чтобы воздух мог подниматься в камеру.Мы использовали металлолом, который я положил по обе стороны от отверстия, чтобы поставить на него горшок. Я пойду на свалку (где люди сбрасывают старые печи) и посмотрю, найду ли какие-нибудь решетки для горелок. Я получил планы из видео на Youtube от компании Sensible Prepper под названием DIY Brick Rocket Stove (см. Ниже).

Экран внизу — это то место, куда вы кладете дрова, он находится над кирпичом и позволяет воздушному потоку входить и подниматься в камеру сгорания, что вам действительно нужно для этой конструкции. Тот, что сверху, использовался только для того, чтобы сократить возможные искры, которые могли выйти, но, честно говоря, он вам не нужен.

Какие расходные материалы вам понадобились?

• 27 бетонных кирпичей
• Решетка
• Металлический экран

Как насчет предполагаемых опасностей бетонных кирпичей в ракетной печи?

Это обычные бетонные кирпичи. Мы немного исследовали его и определили, что он подходит для периодического использования. Я пощупал сторону кирпича, когда использовал его, а внешняя часть кирпича была едва теплой после того, как я приготовил на нем, поэтому я думаю, что с теплопередачей все в порядке.

[редактор: Ваш пробег может отличаться. Банни предположил, что это хорошо для случайного использования, использование негорючих кирпичей может быть опасным для взрыва, если вы часто запускаете их в сильную жару.]

О зайке:

• Я мама 4 лет, замужем 25 лет.
• У меня есть опыт работы в области управления чрезвычайными ситуациями и страсть к готовности.
• Я являюсь одним из основателей программы CERT нашего округа (группа реагирования на чрезвычайные ситуации).
• Я принимаю движение «возвращение к основам».
• Я заядлый пекарь, мне нравится запах свежеиспеченного хлеба, наполняющий мою кухню! 🙂
• … А вот хлеб на ракетной плите еще не пробовал. Я видел компонент печи для ракетной печи… может быть, это должен быть мой следующий проект!?!

От Джейн : Это определенно проект, который вы можете выполнить со своей семьей менее чем за два часа. У нас есть небольшая портативная ракетная печь, которая отлично подходит для путешествий (и теперь мы любим эту Solo Stove еще больше!), Но мы хотим иметь ее в своей кладовой, чтобы иметь возможность собрать ее в одно мгновение. локальная чрезвычайная ситуация или просто развлечься с кемпингом на заднем дворе.

Купить на Amazon

Это было бы даже то, что мы бы взяли с собой, если бы поехали в поход на выходные. Он просто выровнял бы нижнюю часть нашего ствола, поскольку это не постоянная конструкция, и мы могли бы построить его там, где нам это нужно. Обязательно посмотрите видео ниже, чтобы увидеть его в действии!

Последнее обновление 2021-04-20 в 15:47 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Безопасно ли использовать бетонные блоки?

Будут ли бетонные блоки «взорваться», если из них сделать ракетную печь?

Вот некоторые из полученных мной отзывов.

Леон Пантенбург

Эта печь из бетонного кирпича — эффективный метод приготовления пищи с использованием только небольших кусочков биомассы.

Самый популярный видеоролик SurvivalCommonSense.com на YouTube пока показал, как построить ракетную печь из кирпичей примерно за 6 долларов. На сегодняшний день он набрал более 1 500 000 просмотров. Подражание — это самая искренняя форма лести (комментирует он с долей иронии). Есть еще несколько успешных постов с использованием практически идентичных материалов и рисунков.

Первоначальная идея заключалась в том, чтобы распространить этот низкотехнологичный метод кипячения воды после катастрофы. Я построил оригинальную печь из бетонных кирпичей, потому что в Lowe’s они были самыми дешевыми. Но можно использовать много разных кирпичных материалов.

Вот что думают об этом читатели:

Из Hilltop Homestead: «Я так понимаю, вы говорите о выживании. Однако многие люди хотели бы сделать их для регулярного или полурегулярного использования.Мне всегда говорили, что для безопасности нужно использовать огнеупорные кирпичи ».

Несколько других отметили, что бетон может «взорваться» при слишком сильном нагревании или рассыпаться после использования.

Я спросил инженера и специалиста по дымоходу, и они оба сказали, что проблем быть не должно.

Затем недавно другой дымоходник по имени Грег Гаррисон взвесился. Вот его мысли:

Это еще одна конструкция печи на биомассе из бетонных блоков. В нем используются материалы, которые можно было извлечь из разрушенной стены подвала.

«Я много лет занимался каменным строительством. Дымоходы и камины были нашей специализацией.
«В конструкции камина используется огнеупорный кирпич для топки и керамические флюилены для отвода нагретого воздуха из вашего дома.
Чтобы бетонный блок «взорвался», потребуется очень сильный нагрев. (Подумайте о температуре резака). Со временем они испортятся от тепла. Как упоминалось ниже, желтый огнеупорный кирпич или дымоходный кирпич — единственный кирпич, который можно использовать. Они не поглощают тепло.Не уверен в стоимости, но это были бы деньги, потраченные не зря.

«Если вы просто время от времени используете ракетную печь, вам подойдет обычный кирпич / блок.
«Кроме того, если вы строите„постоянный“ракетную печь, не использовать обычный кирпич раствор для огнеупорного кирпича. Вам понадобится небольшой мешочек с «огненной глиной». Вы смешиваете с водой точно так же, как строительный раствор.

«Я построил свою« ракетную печь »некоторое время назад, и она мне очень нравится. Я собираюсь установить один из них в свою новую уличную чашу для костра / гриль.

«Я, наверное,« перестроил ».Прошлой осенью сосед дал мне около 400 огнеупорных кирпичей, и мне было интересно, что с ними делать. (Я использовал только около 30 из них).
«Я поражен эффективностью и теплотой, которую он производит. Высокая температура и очень мало золы.
«Я живу за городом за пределами Цинциннати, и у меня есть все необходимое для топлива. Не беспокойтесь о вкладышах дымохода, если только вы не строите печь внутри конструкции и вам нужно выходить наружу.
«Я уверен, что вы получите много« советов », но я думаю, что в данном случае лучше простое.”

Нажмите здесь, чтобы проверить и подписаться на канал SurvivalCommonSense.com на YouTube, и здесь, чтобы подписаться на нашу электронную рассылку — спасибо!

Пожалуйста, подпишитесь на сайт: https://survivalcommonsense.com/

Вы также можете заказать мою книгу: « Основы Бушкрафта: Руководство по выживанию в дикой природе с здравым смыслом» в местном независимом книжном магазине: https://www.indiebound.org/book/97815…

или на Amazon: https: // tinyurl.com / basic-bushcraft-book

или в Barnes and Noble: https://tinyurl.com/Barnes-and-Noble

или в Книгах на миллион: https://tinyurl.com/yc3xdwkg

Спасибо!

Постройте ракетную печь — Gardenerd

Что такое ракетная печь, спросите вы? Эта печь предназначена для использования на 80% меньше топлива для отопления, приготовления пищи и консервирования. Как можно построить ракетную печь менее чем за час? Мы позаботимся о вас прямо здесь.

Ракетные печи обычно имеют J-образную форму, что позволяет отдыхающим, поселенцам и пермакологам подавать ветки и палки в конец крюка J, чтобы ревущий огонь разгорался на вершине J.У нас есть друзья, которые профессионально строят ракетные печи, но когда мы увидели недавнюю статью в журнале Mother Earth News о пяти ракетных печах своими руками, мы ухватились за возможность построить одну для летнего приготовления пищи на открытом воздухе.

Видите … у нас есть эта куча кирпичей:

Кирпичи, оставшиеся после проекта, наконец, нашли хорошее применение. Вам понадобится 33 кирпича.

Сначала мы расчистили место на задней цементной подушке, чтобы печь стояла ровно и не мешала. Его след небольшой, но лучше не размещать его посреди двора.

Таким образом уложены 4 кирпича в фундамент вашей ракетной печи.

Далее мы пошли против предложенного в статье воздушного гриля для сжигания топлива. В статье автор использует сетку из оцинкованной проволоки. Небольшое исследование показывает, что при сжигании всего оцинкованного выделяются токсичные вещества. Плохо для вас или вашей еды. Так что мы побежали в Home Depot покупать просечно-вытяжную рейку. Сталь — это билет.

Сделано специально для приготовления барбекю и обогрева, не заставляя себя лечь в больницу.

Так как ракетная печь небольшая, мы разрезаем просечно-вытяжной металл пополам ножницами для жести. Это было легко и заняло всего пару минут.

Мы думали, что это будет сложно резать, но эти ножницы работали как масло. Следующий слой, как и первый, фиксирует просечно-вытяжной металл.

Следуя за другим слоем, как и в первом, мы переключаемся на конфигурацию из 5 кирпичей, чтобы создать J (или L в данном случае — тоже работает).

Два над входом, по одному с каждой стороны и один сзади.

Мы выровняли кирпичи по внутреннему краю, чтобы обеспечить приток воздуха. Так что внешние края не совсем совпадают, но ничего страшного. По-прежнему работает.

Создайте еще 4 слоя, чередуя их, как показано, и поместите сверху старую решетку для духовки. Вам нужна вентиляция под стойкой, поэтому возьмите ее керамической плиткой, если у стойки нет ножек.

Мы очень хотели испытать новую печь, и погода согласилась, предоставив нам 90-градусный день. Идеально подходит для приготовления пищи на открытом воздухе. Выбираем рецепт «пакетика» от Vegetarian Times и разогреваем плиту.

Брикеты из натурального дерева от Trader Joe’s (необработанные), немного бумаги и пучок веток с собственности начнут нас. Как только уголь загорелся, мы начали подавать большие куски дерева.

Мы впервые приготовили пакеты с артишоком и новым картофелем с соусом песто. По общему признанию, мы не использовали достаточно топлива, чтобы приготовить картофель полностью (огонь был недостаточно горячим), но в следующий раз мы будем использовать вдвое больше углей и веток. Несколько минут в тостере завершили процесс.Как человек, у которого никогда не было барбекю, это первое погружение в бассейн для гриля открыло мне глаза на искусство правильно добывать уголь. Как и в садоводстве, это процесс обучения.

Сердечки артишока, тонко нарезанный картофель и домашний горох готовятся на углях примерно за 40 минут.

Думайте о ракетной печи как о горелке. Это не полноценный барбекю, но его достаточно, чтобы приготовить тушеное мясо или несколько пакетов с овощами, не нагревая кухню в жаркий день. Весь этот проект обошелся в 10 долларов с использованием бесплатных кирпичей и старой решетки для тостера.

Наш первый обед из ракетной печи.

Полный набор инструкций см. На сайте Instructables.

27 безумно крутых самодельных ракетных печей для приготовления пищи на дровах

Отказ от ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Ракетные печи — это не ракетостроение, но все же есть наука о том, как они работают. К счастью, они не требуют сложной механики, и они, конечно же, не зависят от газа или электричества, чтобы приготовить вам вкусную еду и утолить голод.

Итак, что такое ракетная печь и как она работает? Ракетная печь работает в основном на дровах. Создавая простой экзоскелет для печи, вы вставляете кусок дерева для сжигания в камеру сгорания и позволяете пламени и дыму подниматься через дымоход, который является вертикальным и изолированным. Благодаря этому сгорание завершится даже до того, как огонь достигнет верхней зоны приготовления.

Ракетные печи не только просты в механике, но и чрезвычайно удобны для жизни путешественника, поскольку обычно имеют небольшие размеры и удобны в переноске.И да, они тоже дешевы по карману. Фактически, вы можете сделать их самостоятельно в той форме, которую считаете лучшей. Ракетные печи можно создавать из лома и вторсырья. Также они используются для отопления домов или небольших помещений. Если у вас есть приличное представление о том, как ее сделать, вы можете построить ракетную печь и в чрезвычайных ситуациях, не требуя подробного списка материалов.

Чтобы помочь вам с процессом, вот несколько простых схем, которые можно сделать своими руками.

Если вы нашли приведенные ниже планы ракетной печи интересными, мы приглашаем вас ознакомиться с различными другими бесплатными планами деревообработки, мы составили тщательно подобранные списки, которые покажут вам, как построить крошечный домик, утиный домик, стойку для оленей, домик для летучих мышей, дерево своими руками. дом, кошачья башня, гараж, костровище, качели для крыльца, теплица, небольшая хижина, стол в фермерском доме, сарай для столбов, клетка для кроликов, собачья кровать своими руками, домик для игр, курятник, журнальный столик или беседка.

Ракетная печь своими руками для приготовления пищи на дровах

1. Утилизация

Утилизация — лучший способ организовать материалы для вашей печи. Возьмите три жестяных банки, чтобы сделать эту удивительную ракетную печь и приготовить вкусную еду в глуши. Всегда не забывайте использовать перчатки при изготовлении, а также резаки и ножницы для резки жести, а также теплоизоляцию для изоляции печи. Это несложно сделать, правда?

Более подробная информация на сайте rootimple.com

2. Использование металлического ведра

Вместо консервных банок мы используем металлическое ведро. Но, несмотря на большую площадь для готовки, снижения топливной экономичности нет. Возьмите металлическое ведро, вмещающее пять галлонов, две металлические трубы, решетку для поверхности и немного глиняной грязи. Вуаля. Используйте веточки в качестве топлива и готовьте, сколько душе угодно.

Более подробная информация на rootimple.com

3. Печь из мусорного бака?

Мусорные баки обычно известны тем, что ныряют в мусорные контейнеры и собирают пищу бездомными животными, но вы можете использовать металлический мусорный бак, чтобы творить чудеса на своей кухне на открытом воздухе или в хижине в лесу.Вы всегда можете покрасить плиту, чтобы она не выглядела как мусорное ведро, и украсить ее, как вы сочтете нужным.

Более подробная информация на instructables.com

4. «Трубки связаны»

Это очень удобно. Все, что вам нужно, это кусок стальной трубы с трехдюймовым сечением и крестом наверху, снова сделанным из стали для поверхности. Его очень легко носить с собой и он чрезвычайно эффективен, вы можете готовить на открытом воздухе самыми простыми способами.

Более подробная информация на gunsamerica.com

5. Строим, приносим из кирпича

Я понимаю, что вы не хотите всегда носить с собой ракетную печь и, возможно, просто хотите безгазовое электричество. бесплатная печь на заднем дворе для приготовления пищи на открытом воздухе. Для этого отличный способ сделать постоянную печь из сложенных кирпичей.
Более подробная информация на onegreenplanet.org

6. Кирпичи, но на этот раз более учтиво

Если вы хотите более аккуратную отделку и большую устойчивость для кирпичной печи, выберите эту печь из красного кирпича и раствора, которая выглядит так же аккуратно, как камин в старинном загородном доме.Вы, конечно, можете покрасить кирпичи или подкрасить их, чтобы они выглядели более привлекательно.
Более подробная информация на rootimple.com

7. Маленькая жестяная банка и целая куча веселья

Это снова жестяная банка, но она сравнительно намного меньше других, но столь же эффективна в приготовлении пищи. Все, что вам нужно, это связка веток и несколько листьев, чтобы заправить его.
Более подробная информация на treehugger.com

8.Отопление с помощью ракеты

Ракетные печи можно использовать не только для приготовления пищи. Вы можете создать ракетную печь, чтобы использовать ее в качестве обогревателя дома. Поверьте мне. Это намного дешевле, чем использование газового или электрического обогревателя, и согревает дом максимально уютно. Здесь вместо отопления дома использовался водонагреватель.

Подробнее на streetjesus.blogspot.com

9. Маленький обогреватель для большого обогрева

Это меньший обогреватель и более открытый сверху, но на самом деле ему удается нагреть большие открытые внутренние пространства.Экономия денег и экономия на строительстве, но еще больше тепла на зиму должно быть терпимо.

Более подробная информация на Instructables.com

10. Вещь Outta Nuthin ‘

На этот экземпляр приятно смотреть, и он потрясающе работает. Эта особая конструкция позволяет печи работать в течение 4 часов после загрузки и включения. Это долго сжигает и помогает экономить ресурсы, даже если эти ресурсы были вырваны из сада.

Более подробная информация в инструкциях .com

11. Ракетная печь Использование консервной банки

Вы можете создать ракетную печь, которая работает на ветках, чтобы подпитывать вашу кухню. Все просто, правда? Ракетная печь, созданная из банки # 10 и другого подручного материала, упрощает вам задачу ее постройки. Возьмите одну банку №10 и две банки вместимостью 28 унций каждая, добавьте еще одну банку для секции полки. Получите теплоизоляцию. Приобретите резак для жести, чтобы прорезать металл, и прочные перчатки для вашей безопасности. Используйте проволочную вешалку, чтобы сделать ручку, и баллончик с термостойкой краской, если вы хотите покрасить плиту.

Более подробная информация на сайте prepare-housewives.com

12. Крепкий как гвоздь!

Это печка с жесткой кожей. Он прочный и не дрогнет. Аккуратно сваренный, он рассчитан на долгий срок службы. Вам понадобится дополнительная рука помощи, если вы хотите разрезать и сварить его так аккуратно и плотно, как кажется. Вы также можете покрасить его, чтобы он выглядел красивее.
Более подробная информация на Instructables.com

13.Утилита и эстетика в одном лице

Эта ракетная печь по внешнему виду очень напоминает стимпанк и выглядит более завершенной, чем другие, с полной подставкой для поддержки. Он портативный и является своего рода центральным элементом, где бы вы его ни установили. Вы можете покрасить его или потратить немного больше и получить дополнительную отделку, как те, которые у вас есть для каминов malm.
Более подробная информация на Instructables.com

14. Маленькая, но эффективная

Это очаровательно маленькая ракетная печь, в которой снова используется банка №10 в качестве основного корпуса и четыре банки для супа для всего остального.Если у вас уже есть такой материал в гараже или на кухне, вы ничего не тратите на его изготовление. Его легко использовать и легко приготовить, а в качестве бонуса он выглядит мило, пока вы готовите.
Более подробная информация на instructables.com

15. Печь Тики с магическими силами

Эта плита добавляет очень неземной элемент вашей печи. Он идеально дополняет внешний вид природы и гармонирует с ее естественной средой. Более того, его реликтовый внешний вид делает его отличным декоративным элементом.

Но сделать печь тики не так просто, как сделать печь из банок №10. Это тяжелая печь, которую нелегко передвигать. Почему? Потому что он сделан из бетона. Это не значит, что вы не можете брать его в поход, это просто означает, что вам нужно много рук, чтобы транспортировать его.
Более подробная информация на instructables.com

16. The Hobos

Звучит не так уж модно, а название происходит от когда-либо штампованных, но никогда не старых кадров в фильмах о людях, готовящих пищу в подземных переходах и на улице. станции с небольшой печкой.Этих людей обычно называют бродягами, как и печь после них. Но, эй, по функционалу это совсем не плохо. Он небольшой, легкий и его очень легко носить с собой в походах или даже когда у вас нет газа или электричества.
Более подробная информация на logcabincooking.com

17. Печь из шлакоблоков

Шлакоблоки выглядят круто. Шлакоблоки также отличаются прочностью. Шлакоблоки идут с готовыми отсеками, и они достаточно тяжелые.Кроме того, они достаточно велики, чтобы вы могли использовать кастрюли большего размера для приготовления пищи, а с достаточным количеством блоков можно готовить более чем в одной кастрюле. И да, они удобны в использовании и удобны в изготовлении.
Более подробная информация на attainable-sustainable.net

18. Стимпанк для победы!

Стимпанк никогда не исчезает, и такие обогреватели просто привносят эту ностальгию в вашу идею ракетной печи. Он предназначен для тяжелых условий эксплуатации и больше приспособлен для обогрева вашего дома, чем для приготовления еды.Судя по внешнему виду, сделать это непросто. Но как только вы разберетесь в механизме этого, вам не нужно будет чувствовать себя виноватым за использование вещей, которые ухудшают состояние окружающей среды.

Подробнее на alt-nrg.org

19. Печь из будущего

Это выглядит как нечто из антиутопического концепт-арта. И не только приятно смотреть, но и очень функционально в использовании. Он укомплектован двумя наборами лотков и площадок для хранения вещей.Также похоже, что робот подает вам еду с высоко поднятыми тарелками. Вы, конечно, можете усилить этот эффект, создав или нарисовав лицо этой печи. Этот гриль также достаточно велик, чтобы приготовить много, и не будет стоить вам много.
Более подробная информация на instructables.com

20. Самая легкая вещь, которую можно сделать!

Это, безусловно, самая простая и самая экономичная ракетная печь в этом списке, но в большинстве случаев это возможно только для тех, кто живет на море. Даже если вы не один, нет ничего плохого в том, чтобы научиться это делать.Все, что вам для этого действительно нужно, — это много песка. Остальные материалы, использованные здесь, снова представляют собой обрезки, которые можно раскопать и приспособить для печи.
Более подробная информация на instructables.com

21. Портативная плита — черт возьми!

Это победитель. Он достаточно мал, чтобы поместиться в любом месте вашего дома, автомобиля или даже на задней части велосипеда, и он не только помогает вам эффективно готовить еду, но и нагревает лучше, чем кажется. Кроме того, он легкий и удобный для переноски, а также, разумеется, в кармане.Кроме того, просто для приколов, вы можете назвать это своей карманной ракетой. Забавно, я знаю.
Более подробная информация на Instructables.com

22. Самодельная печь, идеально подходящая для кемпинга и пикников на заднем дворе

Аккуратная по дизайну и напоминающая что-то из «Войны миров» или «Звездных войн», эта ракетная печь рассчитана на долгую жизнь. На вид он промышленный и готовый, но на самом деле самодельный. И нет, сделать это несложно. Выполнив несколько простых шагов, вы можете поставить эту печь на задний двор или в поход.
Более подробная информация на instructables.com

23. Еще одна простая задача

Это очень легко сделать, и как только у вас будет подробный список инструкций, как сделать это шаг за шагом, ваша работа будет намного проще, чем раньше. Это тоже не дорого, как обычно у ракетной печи. Кроме того, он выглядит очень аккуратно и привлекательно, и его легко носить с собой.
Более подробная информация на rootimple.com

24. Несколько жестяных банок и кое-что другое

Да, в этом в основном используется вырванный материал и он не слишком красив, чтобы на него смотреть, но в то же время время — это экономия времени, усилий и денег.Просто используя пару больших жестяных банок и немного изогнутой жести в качестве ручек, эта ракетная печь эффективно справляется со своей задачей и помогает вам готовить вкусные блюда на ходу.
Более подробная информация на instructables.com

25. «Стиль» — это второе имя

Эта ракетная печь выглядит очень шикарно по дизайну, гладкая и аккуратная на вид. Он имеет три небольших стержня внизу для ножек и симметрично асимметричный дизайн с двумя насадками для головного мозга и четырьмя стальными стержнями на поверхности для удержания сковороды.Более того, похоже, что сковорода приварилась к плите, но в этом нет необходимости. Его легко носить с собой, и его можно использовать на заднем дворе или в походах.
Подробнее на Pinterest

26. Промышленная модель

Очень промышленная по дизайну и напоминающая что-то вроде локомотива, эта печь вместо того, чтобы быть высокой или широкой, имеет длинную форму и использует железные блоки и пластины для разрежьте и сварите их наиболее эффективным способом.Он имеет опору на поверхности для размещения горшков, а в зоне возгорания он разделяет на отсеки древесину, ветку или зону набивки листьев. Две прямоугольные трубы внизу для поддержки могут быть оснащены колесами для перемещения.
Подробнее на Pinterest

27. Печь на колесах? Какие!

Говоря о колесах, эта ракетная печь с полноценной решеткой для приготовления пищи вварена в заднюю часть грузового автомобиля с прицепом, в комплекте с длинной, прямоугольной и просторной решеткой и глубоким местом для топки.У него также есть боковые ручки для удержания и крышка, чтобы закрыть гриль. Этот портативный, но фиксированный гриль очень аккуратно нарезан и сварен, и вы сможете приготовить хорошо прожаренный стейк посреди леса. Этот сверхпрочный гриль очень эффективен для людей, которые любят бывать в дороге как можно чаще.
Более подробная информация на Pinterest

Какой план самодельной печи Rocket вам больше всего нравится?

Теперь, когда мы дали вам несколько лучших идей для самодельных духовок, когда вы собираетесь испачкать руки? Не беспокойтесь; эти чрезвычайно полезные советы помогут вам в кратчайшие сроки сделать печь из отходов!

Статьи по теме

11 лучших ракетных печей для любителей кемпинга и выживания

10 самых эффективных дровяных печей для отопления дома

6 лучших электрических дровоколов за ваши деньги Обзор

What Что делать, когда ваш кирпичный камин треснул — залатать или выровнять?

Вы недавно переехали в дом с великолепным старым камином.По мере приближения холода вам не терпится включить это теплое, уютное сияние … но возникает проблема. В вашем камине дыра. Камин — это сердце дома. Хотя вам может казаться, что вам нужно заменить его или устранить поврежденный камин, вам может потребоваться просто залатать отверстие или установить облицовку камина, также известную как каминная топка.

Также рекомендуем ознакомиться с устройством и порядком работы дровяного камина. «При неправильной установке, эксплуатации или техническом обслуживании дровяные камины могут стать потенциальными источниками пожаров в доме.»- Сеть DIY.

ЧТО НЕОБХОДИМО ЗНАТЬ О ЗАЛАТИВАНИИ ОТВЕРСТИЯ В КАМИНЕ

Первый способ заделать дыру в камине — залатать ее. Вы можете нанять для этого профессионала, или, если вы увлечены, вы можете сделать это самостоятельно с небольшим руководством. Перед тем, как начать, следует учесть несколько моментов.

Рассмотрим объем работ | Очень важно учитывать, насколько большой ремонт потребуется вашему камину. Небольшая дыра или повреждение в растворе — несложная задача.Любое отверстие значительного размера может оказаться слишком нестабильным, чтобы заделать его самостоятельно. В этом случае вы можете установить облицовку камина в соответствии со стандартами безопасности и охраны окружающей среды.

Убедитесь, что у вас есть подходящие инструменты | Прежде чем взяться за проект своего камина, подумайте, какие материалы вы планируете использовать. Убедитесь, что у вас есть подходящие материалы: раствор, шпатели и кирпич.

• Раствор — Хотя раствор немного сложнее, на сегодняшний день он является лучшим и самым постоянным средством для исправления ваших кирпичных отверстий.В конце концов, это оригинальный материал, из которого строится камин. Однако, если вы немного нервничаете, вы можете выбрать акриловый раствор, который тоже отлично подойдет. Чтобы получить подробное изложение того, какой продукт лучше всего соответствует вашим потребностям, ознакомьтесь с этим практическим руководством от DIYHomeOwnerHero.
• Мастерки — Как и в любом проекте, правильный инструмент так же важен, как и метод. Боб Вила предлагает: «Наберите немного раствора на большой шпатель, а затем, используя острие, нанесите меньшее количество раствора на горизонтальные и вертикальные промежутки между кирпичами.Возможно, вам будет проще заполнить вертикальные швы инструментом, известным как шпатель для полей. Плоским краем шпателя выровняйте работу и соскребите раствор, попавший на лицевую поверхность кирпичей ».
• Кирпич — Будьте уверены в своих кирпичах! Если вы заменяете кирпичи внутри топки, вам понадобятся специальные кирпичи, которые выдерживают высокую температуру. «В отличие от обычного кирпича, который обычно делают из глины, огнеупорный кирпич изготавливается из огнеупорных керамических материалов. Химический состав этих материалов (который составляет около 23% глинозема и 73% кремнезема, а остальные 4% составляют оксид железа, титан и другие оксиды металлов) означает, что огнеупорные кирпичи могут выдерживать высокие температуры — до 1700 ° F — тогда как стандартные кирпичи начинают разлагаться при 1200 ° F.»-

ПОДГОТОВКА К ЗАЛОВКЕ ОТВЕРСТИЯ В КАМИНЕ

1. Удалите старый кирпич и раствор. «Если кирпич не нужен или уже не использовался из-за повреждений, лучший и самый простой способ — просверлить в нем дырки, а затем выбить его молотком и валиком». — Сделай сам Доктор.
2. Подберите и разрежьте новые кирпичи. Вы можете использовать любые кирпичи для ремонта камина, если у вас ограниченный бюджет или если место ремонта находится вне поля зрения.Однако, если вы планируете качественный ремонт, «Иногда один тип кирпича не дает вам полного диапазона цветов, необходимого для соответствия оригинальной стене. В этой ситуации попробуйте смешать два или более типов кирпича, которые работают. вместе, чтобы дать вам необходимый диапазон «.
3. Подберите и перемешайте раствор. Каминный раствор немного отличается по консистенции от обычного раствора. «Поскольку раствор будет подвергаться воздействию тепла, вы не можете использовать стандартный раствор. Тепло приведет к его растрескиванию и крошению.Огнеупорный раствор можно приобрести в большинстве строительных и каминных магазинах. Его также можно приобрести в Интернете »- doityourself.com.
4. Положите кирпич. Нанесите кельмой слой раствора толщиной от 1/16 до 1/8 дюйма на каждый кирпич перед тем, как положить его. При необходимости разровняйте раствор между кирпичами рукой.

Возможно, вы не будете чувствовать себя достаточно уверенно, чтобы починить отверстие для камина самостоятельно, и, возможно, вы не захотите платить кому-то за это, каменщиков мало, они редко и часто дороги.Даже при использовании самого лучшего исправления вы можете не получить желаемых постоянных и эффективных результатов. Рассмотрим самый простой способ заделать дыры в кирпичном камине.

ЧТО НУЖНО ЗНАТЬ ОБ УСТАНОВКЕ ЛАЙНЕРА В КАМИН

1. Стоимость — Установка вставки или вкладыша для камина — один из самых простых и безопасных способов починить камин. Подкладка для дровяного камина будет стоить от 2000 до 4000 долларов, а плата за установку составляет от 750 до 1500 долларов в зависимости от работы.Хотя установка лайнера может быть дороже, чем ремонт своими руками, есть веские причины для выбора лайнера.
2. Преимущества — Выбор облицовки камина дает существенные преимущества. Качественная облицовка камина «… предлагает идеальный баланс между эффективностью дровяных печей и красотой каменных или кирпичных фасадов, которые так типичны для старых каминов. Ваш дом будет более энергоэффективным и будет меньше загрязнять окружающую среду». — WeLoveFire.com. Вы получаете горящие дрова, которые вам нравятся, эффективное отопление и поддержку экологических инициатив на протяжении более 30 лет.
3. Уход — Уход за облицовкой требует тех же оптимальных решений, что и оригинальный кирпичный камин. Вы захотите чистить его регулярно и ежегодно проводить осмотр и подметание, чтобы ваш камин оставался эффективным и безопасным. Так что минусов на самом деле нет.
4. Тип древесины, которую вы сжигаете — Вам может быть интересно, требуется ли для облицовки камина определенный вид древесины. Ответ — нет. «Как и в случае с большинством бытовой техники, предпочтительнее древесина твердых пород. Хорошими примерами являются бук, дуб, вишня, береза ​​и клен.»- WeLoveFire.com.

Выбор за вами. Возможно, вы захотите попробовать самодельный подход, но вы можете решить, что этот год является годом, когда нужно инвестировать в оптимизацию вашего источника тепла для повышения эффективности и безопасности.

Может быть непросто найти надежного и знающего дилера для облицовки камина. We Love Fire — это сеть из более чем 290 частных магазинов по всей Северной Америке. Каждый из них предан своему делу и увлечен тем, чтобы обеспечить соответствие качественных источников тепла уникальному комфорту и стилю вашей семьи.Мы ждем, что вы сообщите нам, чем мы можем помочь.

5-минутная ракетная печь — Survival Mom

Некоторые ссылки в этом сообщении могут содержать партнерские ссылки для вашего удобства. Как сотрудник Amazon я зарабатываю на соответствующих покупках.

Ракетные печи бывают разных форм и размеров, от купленных в магазине чугунных моделей до поделок из жестяных банок. Независимо от размера и материалов, основная конструкция остается неизменной — небольшая камера сгорания внизу и вертикальный дымоход, обеспечивающий восходящий поток.

Идея ракетной печи заключается в том, что она использует относительно небольшое количество топлива для создания сильного тепла. Таким образом, вместо того, чтобы разводить костер только для нагрева воды для кофе, тратя при этом изрядное количество топлива, вы можете разжечь ракетную печь, использовать гораздо меньше топлива и заставить эту воду закипать намного быстрее.

Теперь небольшое предупреждение. Этот проект — не идеальная ракетная печь, как на фото. Это просто быстрый и грязный вариант, который вы можете собрать менее чем за пять минут.Он работает и работает хорошо, но это далеко не «настоящая» ракетная печь, которую вы могли бы купить в магазине или построить из лучших материалов и потратить больше времени. Цель состоит в том, чтобы дать вам еще один вариант для автономного приготовления пищи, вот и все.

Принадлежности

Для этой ракетной печи вам понадобится 20 кирпичей. Не шлакоблоки, а просто старые кирпичи. Хорошо подойдет брусчатка для патио. Вы можете купить их в любом магазине товаров для дома, а также в большинстве садовых центров. Они должны стоить менее 0 долларов.50 за кирпич, так что общая сумма ваших вложений составит около десяти долларов или около того. На самом деле вы собираетесь использовать только 19 из них, но купите лишнее на случай, если что-то напутаете.

Примечание. НЕ НЕ должны использовать огнеупорные кирпичи для этого проекта. Тепла, выделяемого этой ракетной печью, недостаточно, чтобы заставить кирпичи взорваться или что-то в этом роде. Мы использовали те же самые типы кирпичей, чтобы построить пару разных костров, и самое худшее, что случилось, — некоторые из кирпичей начали крошиться после нескольких лет использования.

Инструкции

После того, как вы собрали кирпичи, следующий шаг — сломать один из них пополам. Это не так сложно и сложно, как вы думаете. Вот отличная статья о том, как это сделать с помощью молотка и зубила.

Вы можете построить эту ракетную печь прямо в патио или прямо на земле. Отчасти прелесть этого проекта в том, что он настолько быстро собирается и разбирается, что вам не нужно искать для него постоянное место.Начните с выкладки первых четырех с половиной кирпичей вот так.

Второй слой выглядит так. Обратите внимание на расположение половинки кирпича.

Затем третий слой.

И, наконец, четвертый слой.

Теперь, когда печь полностью собрана, собирайте топливо. Вы будете использовать ветки и палки. Найдите сухие, не толще вашего большого пальца. Разбейте их на кусочки примерно по 8-10 дюймов.Это не обязательно, но я обнаружил, что работа с такой длиной упрощает задачу.

Чтобы заставить вашу плиту работать, начните с горсти трута, например газеты или ворса для сушилки. Положите это на дно печи и бросьте зажженную спичку. Когда он начнет гореть, добавьте немного рваного картона или сухой коры дерева. Как только он хорошо подгорит, начните кормить несколько палочек внизу. Будьте осторожны, чтобы не перегружать камеру сгорания, поскольку вы не хотите препятствовать потоку воздуха. Чтобы все хорошо сгорело, не нужно больше минуты или двух.

Если вы хотите начать нагрев пищи или воды , положите по одному кирпичу с каждой стороны дымохода, вот так.

Затем вы поместите кастрюлю или сковороду на них, а не прямо на отверстие дымохода, эффективно закрывая его. Если на улице ветрено, вы можете добавить еще один кирпич в качестве ветрового стекла . Это помогает еще больше сконцентрировать тепло.

Продолжайте доливать топливо в нижнюю часть печи, пока она горит. Немного поигравшись с этой ракетной печью, вы почувствуете, как часто вам нужно будет добавлять палки.

Когда я впервые попробовал этот проект, я смог довести воду до кипения за семь минут.

Недостатком этого проекта является то, что поскольку камера сгорания и дымоход не изолированы полностью, вы не всегда сможете добиться полного сгорания топлива. Вместо того, чтобы превращать палки в пепел, у вас останутся обугленные остатки. Другими словами: вы не можете рассчитывать на то, что эта печь будет работать часами напролет, так как она заполнится изнутри. Однако эта ракетная печь отлично подходит для разогрева банки супа или кипячения пары литров воды за раз.

Лучшая часть — вы можете просто держать кирпичи в гараже или сарае, пока они не понадобятся. Как я упоминал ранее, вам не нужно иметь постоянное место для этой печи, просто постройте ее, когда и где она вам нужна, а затем разберите ее, когда она остынет.

Следующие две вкладки изменяют содержимое ниже.

Джим Кобб — консультант и автор по вопросам готовности к стихийным бедствиям. Среди его книг — «Защита дома» Преппера, «Полная книга готовности к стихийным бедствиям» и «Руководство по долгосрочному выживанию» Преппера.

Видео: Построй камин, кирпич за кирпичиком

Это сопутствующее видео к нашей недавней статье о строительстве камина в стиле Рамфорда.

Во время фотосъемки статьи Build a Fireplace, Brick by Brick с опытным каменщиком Майком Мехаффи, заместитель редактора Мэтт Миллхэм привел с собой видеокоманду Fine Homebuilding , чтобы запечатлеть процесс строительства современного камина, вдохновленного классическим дизайном Рамфорда.

Войдите в систему или зарегистрируйтесь для получения БЕСПЛАТНОЙ пробной подписки, чтобы прочитать сопутствующую тематическую статью « Построить камин, кирпич за кирпичом»

Что такое камин Рамфорда?

Традиционно для камина Рамфорда характерна высокая неглубокая топка, предназначенная для отражения тепла в комнату, вместо того, чтобы позволять ему подниматься в дымоход вместе с дымом. В этом исполнении Майк Мехаффи сохраняет эстетику, но добавляет глубину топке, чтобы соответствовать требованиям, при этом сужая заднюю стенку внутрь, чтобы максимизировать отражение тепла.Хотя весь узел в конечном итоге будет окружать 8 в. Из твердой каменной кладки, в центре внимания в этом видео на макете и возведении видимого, внутреннего огнь кирпич слоя топки. Давайте посмотрим.

ПЛИТА

Когда мы прибыли на место, ребята только начинали бетонировать фундаментную плиту толщиной 12 дюймов, которая будет поддерживать топку. Они решили смешать свои собственные, а не нанимать грузовик из-за затрудненного доступа и относительно небольшой необходимой суммы — около полутора ярдов.

Пока команда методично смешивает два мешка за раз, Майк размечает линию заполнения верхней части плиты.

Затем заполняют форму, равномерно распределяют бетон и устанавливают арматуру. Майк любит устанавливать арматуру после заливки, потому что ее легко разместить и удерживать в верхней половине плиты, не прижимая ее к нижней части.

После размещения он постукивает по поверхности и гладит верх плиты. Затем, когда бетон начинает схватываться, он затирает гребни на поверхности для приклеивания к следующему слою, создавая своего рода шпоночную канавку.Они оставляют плиту застывать на ночь.

БАЗОВЫЙ ПЛАН

На следующий день на стройплощадке был снег и много холода, поэтому ребята установили палатки в рабочей зоне, пытаясь поддерживать температуру выше 50 ° F, минимальную рабочую температуру раствора, который они будут использовать. . После того, как площадка была закрыта, пришло время выложить основание топки на плиту.

Майк начинает с того, что щелкает мелом по передней стороне камина.Затем он проводит осевую линию и отмеряет 21 дюйм в каждом направлении, чтобы отметить 42 дюйма. открытие. Он проводит линию вдоль спины, чтобы установить 20-дюймовый. глубина.

При укладке кирпичей Майк работает от центральной линии, расширяя края за пределы линий разметки, чтобы интегрироваться с 8-дюймовым массивом каменной кладки, которая завершит топку.

КИРПИЧ — ОСНОВАНИЕ

Поскольку соединение находится за пределами камеры сгорания, Майк использует стандартный раствор типа S, чтобы прикрепить огнеупорный кирпич к плите.

Он размещает переднюю часть первого кирпича вдоль красной линии разметки, обозначающей переднюю часть топки, и устанавливает высоту, используя строку, представляющую готовую высоту основания. Затем он следит за уровнем, чтобы каждый кирпич был уложен идеально, прежде чем двигаться дальше.

Между огнеупорными кирпичами он переходит на огнестойкий раствор, потому что стыки будут подвержены возгоранию. Имеет рейтинг до 2500 °.

Бригада замешивает огнестойкий миномет в 5 галлонах.ведро, чтобы партиями можно было управлять, и используйте лопаточку для полного удаления комков при их смешивании, чтобы достичь гладкой консистенции густой пасты, подобной той, которую вы использовали бы для укладки плитки.

По мере заполнения Майк всегда работает от центральной линии, чтобы сохранить равномерное смещение между рядами.

Он укладывает кирпичи, постукивая по ним ручкой своего шпателя или каменщиком. Нажатие легкое, ровно столько, чтобы положение было точным.Затем он убирает все выдавливания между швами и переходит к следующему кирпичу. Он заполняет, пока не достигнет 20 дюймов. Глубина, а затем переходит на стандартный кирпич, чтобы расширить базу два рядов за пределами камеры сгорания, опять же, чтобы поддержать 8 в. из твердой каменной кладки, который будет построен вокруг огнеупорного кирпича для завершения топки.

Когда база на месте, он может переходить к стенам.

ПЛАН СТЕНЫ

Чтобы начать разметку, он сначала переносит линии разметки на кирпичи, отмечая центр, 42 дюйма.открытие, и 20-дюйм. глубина.

Для угловых стен он хочет, чтобы было видно 2,5 кирпича, поэтому он кладет их в сухом виде, выстраивая передний край с отметкой шрифта, когда он поворачивает ряд, пока он не встретится с обратной стороной. Затем он проводит линию.

Что касается другой стороны, он просто измеряет расстояние от центральной линии до угла, переворачивает ленту и переносит это измерение в другом направлении. Затем он соединяет две отметки линейкой и проводит линию, и он готов к укладке кирпича.

КИРПИЧ — СТЕНА

Для зазора между кирпичами он нацелился на швы размером около 1/16 дюйма.толстый со всех сторон. Огнеупорный раствор может окрашивать кирпичи, поэтому старайтесь быть максимально аккуратным, чтобы избежать длительной уборки.

Чтобы свести к минимуму выдавливание, он наносит раствор маслом лишь немного толще, чем желаемый размер шва, и скашивает края, чтобы лишний раствор не попадал на поверхность. Укладывая первый ряд задней стены, он старается сохранить тот же узор скрепления у очага.

На боковых наклонных стенах он работает от переднего края назад, чтобы помочь сохранить переднюю часть стены на одной линии с передним краем очага.Кирпичи, входящие в заднюю стенку, предварительно обрезаются под углом 45 ° и обрезаются, чтобы они подходили кирпичным молотком перед нанесением масла и установкой.

При укладке каждого ряда он использует линейку, чтобы убедиться, что все кирпичи выровнены и расположены на плоскости, и ручкой своего шпателя ударяет по любым кирпичам, которые лежат на месте.

По мере того, как он возводит внешние наклонные стены, он также проверяет горизонтальность из стороны в сторону, чтобы гарантировать, что стены подняты равномерно и в плоскости с задней стенкой.

Некоторые кирпичи, которые упираются в заднюю стену, довольно маленькие — по мере того, как стены становятся выше, они становятся еще меньше.Нанесение раствора на маленькие кирпичи может быть грязным, и большая его часть может соскоблить, когда он укладывает кирпич, поэтому он замазывает маслом щель, в которую входит кирпич, чтобы швы не испытывали недостатка раствора.

Когда у него есть два полных ряда, он тратит несколько минут на то, чтобы проверить свои суставы, убрать излишки, заполнить и обработать стыки по мере необходимости, чтобы не было пустот.

Затем он опускает отвес, чтобы удерживать передние края боковых стен на рельсах, и закрепляет их металлическими клиньями. Затем он обращает свое внимание на вентиляционную трубу, которую он кладет по центру в задней части топки, где он разрезает кирпич, чтобы закрыть вентиляционное отверстие, чтобы он мог продолжить тот же рисунок соединения без шва.

Для следующих нескольких рядов он повторяет процесс: масло сливочное, подогнать, обрезать, выровнять и очистить, пока не завершит шестой ряд. Теперь пора начать изгибать заднюю стену внутрь.

ОБРАБОТКА ЗАДНЕЙ СТЕНКИ

Идея состоит в том, чтобы задняя стенка изгибалась внутрь, чтобы встретиться с задним краем демпфера. Для этого кирпичи смазывают маслом до задней кромки, которая приподнимает обратную сторону кирпича. Добавление этого дополнительного раствора для естественного разбивания кирпичей предотвращает сильное выдавливание лицевого стыка, которое он хочет сохранить согласованным с остальным на 1/16 дюйма.

Боковые стены продолжают подниматься вертикально, без наклона, с угловыми частями, обрезанными по мере необходимости, чтобы соответствовать углу у задней стены.

Поскольку огнеупорный раствор имеет тенденцию быть скользким, сколотые кирпичи будут скользить вперед, поэтому Мехаффи как можно скорее укладывает соседние кирпичи для дополнительной поддержки, когда он заполняет топку.

Для дуги, вместо того, чтобы вычислять математическое уравнение, Мехаффи делает это на глаз, создавая дугу понемногу, а затем проверяя уровень, чтобы увидеть, как у него дела.Он хочет избежать слишком сильного и слишком раннего образования дуги, в результате чего дуга преждевременно достигнет глубины дымохода.

Вместо этого он работает ряд за рядом, медленно продвигаясь вперед. Если ему нужно увеличить дугу, он лучше сделает это на нескольких верхних рядах, которые не будут видны глазу.

Когда он достигает высоты, перемычку устанавливают в огнеупорный раствор и выравнивают заподлицо с передним краем проема топки. Поскольку перемычка будет расширяться и сжиматься с другой скоростью, чем кирпич, вставляется небольшой кусочек пены, чтобы предотвратить соединение кирпичей перемычки с кирпичами внизу.

Затем он засыпает дымоход огнеупорным раствором и кладет последний ряд кирпича на лицевую часть. Затем он продолжает заливать топливо вокруг топки, прежде чем хорошо промыть ее кислотой. Топка готова и готова для команды Майка для возведения отделки каменной кладки.

Подробнее о каминах:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× .
