Как соединить антенный кабель

Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.

Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

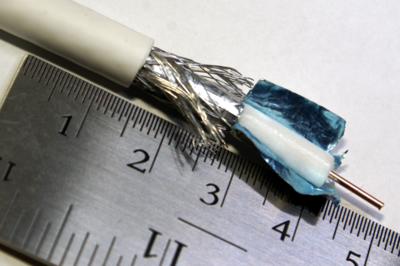

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

Как соединить телевизионный кабель

Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.

Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.

Порядок действий при зачистке концов коаксиального шнура:

• сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
• снимите отрезанную часть изоляции;
• уложите оплётку вдоль провода подобно отвороту рукава;
• на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

Этот процесс следует повторить и для второго конца кабеля.

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

Соединение антенного кабеля через переходник

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Соединение штекера с гнездом

Соединение антенного кабеля через разъем

Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

Скрутка

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Соединение антенного кабеля скруткой

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

• не роняйте предметы на телевизионный провод и защитите его от ударов;
• не сгибайте место соединения – оно хрупкое;
• не допускайте, чтобы сращённый провод «болтался» на ветру.

Типичные ошибки при подключении

Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

Похожие статьи

Как соединить телевизионный антенный кабель

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг — собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами:

☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса;

☞ С использованием переходника TV F-гнездо — F-гнездо;

☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля

с использованием переходника F-гнездо — F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо — F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран — фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо — F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе.

Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Как подключить телевизор к антенне, кабельному телевидению

Для подключения телевизора к кабельной сети или антенне цифрового телевидения нужно приобрести специальный телевизионный кабель и на его концы надеть F-штекеры.

При неграмотном решении этой задачи телевизор при приеме аналогового сигнала может работать неустойчиво или с помехами, а цифрового – изображение и звук могут пропадать из-за потерь сигнала в кабеле и местах его соединения.

Преимуществом цифрового телевидения является отсутствие помех на картинке и в звуке. Но если сигнал с большими помехами, то картинка и звук в телевизоре будут периодически пропадать, а если сигнал слабый, то полностью отсутствовать.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как установить антенный штекер на кабель

Незачем приглашать специалистов для того, чтобы подключить телевизор к антенному кабелю. Эту работу может выполнить каждый домашний мастер самостоятельно с помощью подручного инструмента, если будет следовать представленной ниже инструкции.

Напряжение аналогового или цифрового телевизионного сигнала в антенном кабеле составляет миллионные доли вольта, поэтому подключенный к кабельной сети или другому телевизору антенный кабель не опасен для человека. Спокойно можно разделывать кабель, не отключая второй его конец от разветвителя или телевизора. Не опасно и при разделке кабеля случайное короткое замыкание между центральным проводником и экранирующей оплеткой.

Как установить на антенный кабель F-штекер

Штекеры продаются трех типоразмеров для антенных кабелей разного диаметра. При покупке обратите внимание, чтобы F-штекер подходил для Вашего антенного телевизионного кабеля. Этот тип штекера подходит для аналогового, цифрового телевизионного сигнала и сигнала, идущего со спутниковой антенны.

Накрутить F-штекер на кабель можно, разделав его двумя способами, с заворотом экранирующей оплетки, на схеме с левой стороны, и не заворачивая ее, на схеме справа, в соответствии с приведенной ниже схемой разделки.

Надежнее F-штекер будет держаться в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Для разделки телевизионного кабеля, несильным нажатием ножа, чтобы не повредить экранирующую оплетку антенного кабеля, внешняя его оболочка прорезается вдоль на несколько сантиметров.

После надреза оболочки, она отгибается в сторону и срезается в месте начала разреза.

Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае), только алюминиевая фольга.

Многие не знают, что для придания механической прочности фольгу покрывают с внутренней стороны полиэтиленом. Зачистить пластик невозможно. Если накрутить штекер на внутреннюю сторону фольги антенного кабеля, то контакта не будет, или он будет очень плохой. Чтобы такого не случилось, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Бывают ситуации, когда диаметр отверстия внутренней резьбы F штекера больше, чем диаметр антенного кабеля. В таком случае нужно перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля. Далее все делать, как описано. Снимается изоляция с центральной жилы по технологии, описанной в статье «Подготовка проводов к монтажу».

На фольгу накручивается F штекер «накрутка на кабель».

Откусывается центральная жила антенного кабеля таким образом, чтобы осталось выступать около 2–3 мм.

Накручивается до упора вторая половина штекера, и F-штекер готов к работе.

Бывают случаи, когда после вставления антенного штекера в гнездо телевизора кабель приходится изгибать под прямым углом или невозможно установить телевизор близко к стене из-за мешающего антенного кабеля. В таком случае можно использовать F-гнездо – штекер угловой конструкции.

Различие между двумя описанными штекерами – только в их форме. Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

Как установить на антенный кабель штекер старой конструкции

До появления антенных F-штекеров использовались штекеры другой конструкции, которые тоже не требовали пайки, но подсоединялись к антенному кабелю по своей технологии.

Прежде чем приступить к установке штекера на антенный кабель, нужно, удерживая его за металлическую часть, открутить, вращая против часовой стрелки, пластмассовый корпус. Затем корпус одеть на кабель, чтобы не забыть.

Следующий этап – подготовка антенного кабеля к монтажу. Для этого лезвием ножа нужно с легким нажатием прорезать его внешнюю оболочку на длину около сантиметра. Далее снять оболочку и подрезать экранирующую оплетку на 5 мм. Удалить пять миллиметров изоляции центральной жилы. Теперь антенный кабель готов для заделки в штекер.

При заправке кабеля в штекер нужно исключить касание проводников оплетки крепежа центральной жилы. Плоскогубцами обжимаются лепестки антенного штекера вокруг экранирующей обмотки. Большого усилия прилагать не следует. Главное, чтобы был надежный контакт.

Далее завинчивается до упора винт крепления центральной жилы антенного кабеля.

Последний шаг – накрутить на металлическую часть штекера пластиковую и вставить штекер в гнездо телевизора.

Куда вставить антенный кабель в телевизоре

После того, как на кабель установлен разъем его можно подключить к телевизору. Гнездо для подключения телевизора к антенне или кабельной сети обычно расположено на его задней стенке и рядом с ним нанесена маркировка в виде сокращенной надписи «ANT».

На фотографии с правой ее стороны видно гнездо для подключения антенны. Гнездо специальное, стандартное и отличается от всех других разъемов и гнезд имеющихся на панели коммутации. Поэтому ошибочно вставить антенный штекер в другое гнездо физически невозможно. В телевизионное гнездо хорошо вставляется любой из разъемов, установка которых рассмотрена в статье выше.

В современных телевизорах для приема телевизионного сигнала устанавливается два разъема для подключения антенны: — кабельного (цифрового) телевидения и спутниковой антенны.

Один, который обозначается RF (ANT 1 IN), предназначен для подключения антенны цифрового телевидения или кабельной сети, такой установлен на всех моделях телевизоров, как старых, так и современных. Второй стали устанавливать недавно, LNB (ANT 2 IN с внешней резьбой) предназначен для подключения спутниковой антенны.

Если в телевизор поддерживает стандарт DVB-S2, то спутниковую антенну можно подключать без ресивера, непосредственно к разъему LNB. Для приема цифровых телевизионных каналов с телевизионной вышки на индивидуальную антенну телевизор должен поддерживать стандарт DVB-T2. Поэтому при покупке телевизора необходимо обратить особое внимание на перечень стандартов вещания, которые он поддерживает.

Для приема телевизором сигнала с заданного разъема в его Меню нужно выбрать источник сигнала Антенна или Спутниковое телевидение и выполнить автоматическую или ручную настройку каналов.

Как подсоединить антенный кабель к телевизору без штекера

В жизни бывают ситуации, что нужно срочно подключить к телевизору антенный кабель, а штекера под рукой нет. Временно подключить антенный кабель можно и без штекера. Для этого нужно сначала снять верхнюю оболочку на длину 5 см, развить и отвернуть экранирующую оплетку, снять изоляцию с центральной жилы кабеля и саму жилу загнуть в петельку. Ширина петельки должна быть чуть больше отверстия в центральном гнезде разъема.

Если разъем в телевизоре как на фото, то на центральный контакт нужно надеть изоляционную трубку. Далее вставляется петелька в центральный контакт, а экранирующая оплетка заправляется в разъем лезвием отвертки. Главное – не допустить соприкосновения проводов экранирующей оплетки с центральной жилой кабеля.

Если оплетка алюминиевая, то можно вставить ее в телевизионный разъем и в свободное место набить тонких медных проволочек, взятых от любого многожильного медного провода. Чтобы провод не вываливался из разъема телевизора, можно его зафиксировать несколькими зубочистками или спичками. Такой импровизированный разъем будет служить довольно надежно.

Как подсоединить антенный кабель к крабу без штекера

Подготовка кабеля происходит точно так же, как для надевания F-штекера, центральная жила вставляется в F-разъем краба, а экран надевается на выступающую часть разъема краба и фиксируется любой проволочкой или хомутом. В крайнем случае, можно зафиксировать кабель, туго навив несколько слоев изоленты. Работать будет не хуже, чем с F-соединением.

Если использовать хомут с винтовым устройством обжатия, то качество и надежность соединения будут не хуже, чем с F-разъемом.

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера – простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.

Как подключить несколько телевизоров

к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель

к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.

Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющей один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант – поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

На фотографии антенный усилитель телевизионного сигнала SWA-555/LUX, который выпускается с разным коэффициентом усиления, от 10 до 15 дБ в метровом диапазоне и от 34 до 43 дБ в дециметровом диапазоне. Как правильно подключить блок питания к телевизионному кабелю для подачи напряжения на антенный телевизионный усилитель, Вы можете узнать на странице сайта «Как антенный телевизионный усилитель подключить к блоку питания».

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Борьба с помехами

установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Евгений 14.06.2012

Здравствуйте, у меня такая штука приключилась. Телевизор был подключен к антенне и отлично работал, но понадобилось подключить к ней второй телевизор с помощью краба. В результате первый телевизор показывает только два канала и те с помехами, а второй не показывает вовсе.
Не подскажете в чем может быть проблема? Может краб неисправен, или антенный кабель, он у меня старый совсем оплетка медь.

Александр

Возраст кабеля значения не имеет, хоть 20 лет, если нет физической деформации, то будет служить.
Раз телевизор работал нормально до вмешательства, то вероятнее всего произошло короткое замыкание в разъеме или в местах разделки кабеля. Если вы распаивали штекер, то при перегреве, изоляции центральная жила могла коснуться экрана.
Для поиска короткого замыкания нужно прозвонить мультиметром кабель на предмет КЗ между центральной жилой кабеля и экранирующей оплеткой.

Николай 03. 03.2016

Здравствуйте, Александр Николаевич!
У меня такая проблема, решить не могу. В доме 2 телевизора и надо, чтобы один работал напрямую от антенны, а второй, цифровой, от части сигнала, чтобы не влиял на первый.
Как это сделать?

Александр

Здравствуйте, Николай.
Вам нужно использовать абонентский ответвитель, которые обычно устанавливают в подъездах многоквартирных домов. О работе такого ответвителя написано в статье выше, в подразделе «Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома».

Олег 11.01.2017

Уважаемый Александр Николаевич.
Есть проблема – сделать выключатель телесигнала для того, чтобы внука хоть временно оттаскивать от телевизора.
Сделал пластмассовую коробку, в ней входной и выходной разъемы телевизионного кабеля и посредине тумблер на центральный проводник. При этом все соединения экранировал с помощью фольги. К моему удивлению этот тумблер чуть ухудшает сигнал, но всё же не отключает.
Если возможно напишите свои рекомендации по конструкции этого выключателя.
Заранее благодарю.

Александр

Здравствуйте, Олег.
Телевизионный сигнал высокочастотный и проходит через небольшие зазоры, то есть через расстояние между разорванными контактами.
Попробуйте одновременно с разрывом выключателем центральной жили ее еще со стороны входа в телевизор соединять с экраном, то есть закоротить провода. Возможно поможет.
Это безопасно как для телевизора, так и для разветвителя ТВ сигнала, так что можете, смело экспериментировать.
Для коммутации высокочастотных сигналов в профессиональной аппаратуре используют специальные высокочастотные реле, управляемые постоянным напряжением.

Олег

Закоротил центральную жилу кабеля с экраном со стороны входа телевизора и со стороны антенны одновременно. Пишет на экране телевизора – плохой сигнал, пропал звук, но изображение не исчезло!
Может ещё какие нибудь советы. Был бы очень Вам признательным.
С уважением, Олег.

Александр

В данном случае остается только отсоединять один из разъемов Вашей коробки. Для того, чтобы внук не понял этого, нужно взять отрезок кабеля, надеть на него разъем и подключать его вместо сигнального.

Роман 09.03.2017

Александр, здравствуйте!
Возник такой вопрос. Телевизор не имеет выхода на колонки, они встроенные. Можно ли вскрыть корпус, чтобы подключиться к его динамикам, чтобы подать звуковой сигнал на внешние активные колонки, которые имеют питание от сети 220 В, т.е. с небольшим усилителем?
Спасибо.

Александр

Здравствуйте, Роман.
Входное сопротивление активных колонок (с усилителем) большое и поэтому дополнительной нагрузки, способной перегрузить звуковой усилитель телевизора не возникнет. Следовательно, так подключить активные колонки можно, но нужно соблюдать полярность подключения, чтобы не нарушилась фразировка и учесть, что по одному из входящих проводов правого и левого каналов колонки обычно соединены вместе (экранирующие провода). Динамики в телевизоре обычно тоже имеют общий провод, вот к нему и должен быть подключен общий провод колонок.

Как соединить телевизионный кабель между собой правильно?

Вы ещё смотрите телевизор? Несмотря на увеличение популярности и доступности интернета, доля телезрителей в России не снижается. Расширение тематических каналов привело к индивидуализации предпочтений – каждый теперь может найти передачу на свой вкус. Но что делать, если антенный кабель погрызла собака или вы купили ещё один телевизор для установки в соседней комнате?

Поводом для необходимости соединения антенного кабеля может также стать перепланировка в комнате, когда требуется добавить недостающую длину. Существует несколько способов выполнить задуманное: использование F-разъемов или сплиттера, спайка или скрутка контактов. Расскажу вам каждый из озвученных методов с нюансами их применения. Не переключайтесь!

Каким способом удлинить ТВ кабель?

Радиомеханики выделяют следующие варианты соединения и удлинения антенного кабеля:

1. F-разъемы – это специальная металлическая конструкция, которая позволяет надежно соединить два отрезка кабеля без применения паяльника или дополнительной изоляции. Метод зачастую применяется, когда при перемещении телевизора в другой конец комнаты, имеющегося запаса кабеля не хватает либо требуется заменить поврежденный участок. Это самый простой и экономный способ, в отличие от прокладки нового кабеля непосредственно от антенны.

   Разъём f-jack для коаксиального кабеля

2. Сплиттер – используется для равномерного разделения идущего от антенны сигнала на два телевизора. Подключение к устройству выполняется F-штекерами.

   Разветвитель под F-разъём

3. Пайка – дешевый, но в то же время надежный метод соединения. Для его реализации не потребуется искать переходники и прочие комплектующие, обычно все необходимое уже имеется дома. Возможно подключение любых экранированных кабелей: с разным количеством центральных жил, диаметром, типом экрана (например, медная оплетка и алюминиевая фольга).

   Припаивание антенного провода

4. Скрутка – менее предпочтительный способ из всех представленных, поскольку приводит к сильной потере качества сигнала. Виду своей ненадежности может рассматриваться только как временное решение, при отсутствии F-разъемов или инструмента для пайки.

Далее разберемся в практическом применении каждого описанного способа соединения антенного кабеля.

С переходом аналогового вещания в цифровой вид, требование телевизоров к транслируемому сигналу увеличилось. Жители пригорода и деревень теперь используют ТВ-тюнеры с усилителями. Поэтому качество соединения телевизионных проводов встало на первый план.

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание штекером не создаёт помех

Наращивание антенного кабеля начинается с подготовки его отрезков:

1. Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
2. Заверните оболочку в противоположном направлении и полностью удалите ее.
3. Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать. На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера. Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
4. Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
5. Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
6. Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

Образец соединения через переходник и f-штекеры

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

Удлинение кабеля при помощи сплиттера

Это устройство предназначено для равномерного распределения входного сигнала. Соответственно на нем имеется один входящий разъем (помечен словом «IN») и несколько выходящих (помечены как «OUT»). С помощью сплиттера получится не только удлинить кабель, но также провести его сразу к двум или трем телевизорам.

Входное отверстие на самом сплиттере по своему принципу аналогично F-гнезду. Фиксация происходит за счет резьбового соединения. Процесс удлинения кабеля схож с тем, что описан для F-разъемов, поэтому отдельно останавливаться на нем нет смысла.

Через сплиттер можно подключить несколько телевизоров

Соединение TV провода пайкой

Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.

Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):

1. На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
2. Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
3. Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
4. Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
5. Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
6. Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
7. Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
8. С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
9. Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
10. Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.

Мнение эксперта

Егор Разумный

Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

Конечно пайка – та ещё глупость. С центральной медной жилой проблем нет, но оплётка обычно изготавливается из алюминиевого сплава, который спаять практически невозможно. Но если очень надо, рецепт такой: накрутите несколько витков лужёного провода на заранее скрученные между собой заготовки из оплёток. Залудите это место и после остывания расплющите его молотком. Рекомендую использовать кабель SAT-703 итальянской фирмы «CAVEL» с погонным затуханием 16,5 дб/100 м. Центральная жила — медь. Оплетка — луженая медь. В этом случае оба проводника припаяются обычной канифолью.

Метод скрутки

Применяйте этот вариант только в крайнем случае, когда требуется немедленно обеспечить подачу сигнала на телевизор, а под рукой нет F-разъемов или паяльника с припоем. Скручивание в любом случае приведет к значительной потере качества сигнала, а во время соединения центральной жилы часто происходит ее обрыв.

В общих чертах методика скрутки схожа с пайкой. Потребуется аналогичным образом подготовить два конца кабеля, затем сложить их параллельно друг к другу. Сначала провести скрутку медной сетки и заизолировать место полихлорвиниловой лентой. Затем проводится соединение центральных жил. Учитывая временный характер работы и хорошую изоляцию медного экрана, жилы можно оставить как есть – их пригибание к внешней оплетке чревато изломом.

Скрутка — простой и ненадежный способ соединения

Это все методы, которые могут быть использованы для удлинения антенного кабеля. Самым простым вариантом является использование F-разъемов – стоят они не дорого, а при установке не требуют специального инструмента. Спайку рекомендую проводить при соединении двух проводов с разными характеристиками. Для разветвления сигнала на несколько телевизоров используйте сплиттер. Скрутка – временный способ, который в будущем должен быть заменен на более надежный.

Рейтинг автора

Автор статьи

Закончил ВМРК по специальности техник-механик, работал в компании DEXP, занимаюсь фотографией и диагностикой компьютерной и бытовой техники.

Написано статей

Как правильно соединить антенный кабель и удлинить его

Часто в силу непредвиденных обстоятельств, например во время уборки или ремонта, повреждается оболочка антенны и повреждается экранная оплетка. В большинстве случаев повреждения требуют трудоемкого и затратного процесса полной замены кабеля. А иногда происходит перестановка, телевизор оказывается в другом месте и длины телевизионного провода оказывается недостаточно. Однако есть возможность самостоятельно нарастить (удлинить) телевизионный кабель с минимумом затрат в короткий промежуток времени.

Строение телевизионного кабеля

Стандартная антенна работает на частоте до 2,1 ГГц. В основном все модели телевизоров и усилители имеют параметры сопротивления 75 Ом. Самым распространенным для проведения телевизионных сетей является коаксиальный кабель. Его конструкция полностью исключает влияние на передаваемый сигнал внешних электромагнитных излучений и других издаваемых электрическими приборами помех.

Телевизионного провод состоит из следующих элементов:

1. Круглая оболочка из ПВХ.
2. Экран (оплетка, похожая на фольгу).
3. Центральная жила (медная) в изолирующем элементе.

Стандартные диаметры данного типа составляют от 4 до 8 мм. Наличие фольги на оплетке из проволоки означает, что изделие имеет хорошее качество.

Как удлинить телевизионный кабель, используя f-разъемы

Телевизоры в силу конструктивных особенностей устроены так, что сигнал телевещания принимают от антенны или другого передающего устройства. Соединение антенны с телевизором производится за счет использования телевизионного провода. Коаксиальный кабель может быть уложен стационарно и иметь заданную длину подключения к телевизору. Но иногда длины недостаточно.

Провод часто меняется полностью, если телевизор переставляется на другое место, куда старый кабель не доходит. Это неоправданно затратный процесс. Чтобы удлинить уже имеющийся шнур, можно воспользоваться одним из трех наиболее распространенных способов:

• При помощи TV удлинителя.
• Используя F-разъемы.
• Пайкой центральной жилы и экрана с помощью паяльника.

В продаже удлинители бывают от 2 до 20 метров длиной. Но это не самый удачный выход, так как удлинители недешевые и обладающие нужной длиной не всегда бывают в наличии.

Использование переходника на F-гнездо — это оптимальный вариант для быстрого и недорогого наращивания. Для данного типа соединения необходимо иметь два F-штекера с отрезками провода необходимой длины. Тип штекера подбирается по диаметру провода.

Проводится соединение коаксиального кабеля без пайки следующим образом. Сначала нужно (желательно острым ножом) вдоль на сантиметр прорезать защитную оболочку. Затем ее отогнуть и полностью удалить. Таким же способом прорезать экранирующую оплетку (это может быть фольга или сетка из проволоки). Язычки оплетки не удалять, а отогнуть назад в сторону остального отрезка. Далее с большой аккуратностью зачистить центральную жилу. Стараться при зачистке не оставлять на ней насечек. Центральная жила медная небольшие повреждения могут привести к ее механической поломке при установке штекера.

Когда оба конца отрезка зачищены, насадить или накрутить F-разъем на загнутые назад экраны. Железная основа штекера должна плотно быть насажена на экранную оболочку. Лишние торчащие остатки экрана срезать. В результате из разъема будет торчать центральная жила. Ее следует укоротить до 5 мм, чтобы штекер накручивался на остальные части конструкций F-разъемов. Разъемы для многожильных кабелей — коннекторы — крепятся также без пайки.

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов. Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть. Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

После соединения экранов необходимо при помощи пайки или медной проволоки это место нужно зафиксировать. В завершение процедуры место соединения обработать несколькими слоями полихлорвиниловой изоляцией.

Есть ли ещё способы, которыми можно удлинить tv-кабель

Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

Как подключить кабель к штекеру?

К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

• одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
• изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
• экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
• внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

• F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
• Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

• Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
• Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

• Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
  Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
• Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

Как соединить телевизионный кабель между собой с помощью удлинителя и других способов?

Обрыв либо нарушение целостности телевизионного кабеля часто является результатом неаккуратных действий при каких-либо перестановках или ремонте в доме. Вторая возможная причина – старение и износ кабеля. Восстановить или заменить кабель нетрудно. Иногда требуется удалить повреждённую часть кабеля, а потом наращивать его до необходимой длины. Рассмотрим подробней способы наращивания телевизионного кабеля.

Когда необходимо наращивание

Телевизионный кабель требуется нарастить в следующих случаях:

• если он случайно повреждён на каком-то участке своей длины, а при удалении этого участка оставшейся длины стало не хватать;
• при перестановке мебели телевизор занял другое место, в результате чего длина кабеля оказалась недостаточной;
• перенос антенны в другое место также потребовало внешнего наращивания телевизионного провода.

В последнем случае, возможно, понадобится ещё и дополнительный антенный усилитель, чтобы компенсировать потери в кабеле гораздо большей длины.

Разновидности удлинителей антенны и правила соединения

Антенные удлинители выпускаются готовыми – кабель с уже имеющимися F-разъёмами и штекерами либо коннекторами типа «тюльпан».

Длина кабеля равна нескольким метрам. Использовать большую длину (более 10 м) нет смысла – в антенне нужен дополнительный широкополосный усилитель, рассчитанный на «дециметровый» диапазон.

Для комнатной антенны, где затухание сигнала обеспечивается стенами самого дома, здания, строения, достаточно и 5 м кабеля.

До 2020 года аналоговое телевидение, использовавшее и «метровый» диапазон частот, нуждалось в составном антенном усилителе, рассчитанном на полосу частот 49-860 МГц. С приходом цифрового ТВ диапазон, в котором работает телевидение полностью цифрового формата, диапазон «сжался» с 480 до 600 МГц. При этом в одной полосе частот на 8 МГц, рассчитанной на один аналоговый канал, вещает целый мультиплекс цифрового телевидения – от 8 до 10 телеканалов стандартной чёткости либо 1-3 HD-канала.

Развитие «цифры» позволяет смотреть телеканалы практически без эфирного шума, а при недостаточном уровне сигнала изображение попросту затормозится. Чтобы этого избежать, были придуманы удлинители и антенные усилители.

Самые распространённые способы удлинить кабель – использовать F-коннекторы или сплиттеры. Первые позволяют нарастить кабель, почти не нарушая целостность структуры кабеля: оплётки, служащей экраном от внешних помех, и центрального проводника. Вторые же делают антенну коллективной, служа в качестве концентраторов (разветвителей). Сплиттеры могут содержать в себе дополнительный усилительный каскад – так называемый активный разветвитель, но чаще используются пассивные соединительные устройства.

Чтобы соединить разрыв кабеля F-разъёмом, сделайте следующее:

1. Снимите защитную оболочку оплётки на 2,5 см.
2. Расплетите оплётку (она состоит из тонких проволочек) и отведите её назад.
3. Снимите защитную оболочку центрального проводника на расстоянии 1 см. Будьте аккуратны – жила не должна иметь насечек (зачастую это омеднённая сталь или алюминиевый сплав), которые могут привести к разрыву.
4. Разберите разъём, открутив удерживающую гайку, наденьте гайку на кабель.
5. Впрессуйте центральную жилу с проводником в разъёмно-штекерный переход с одной из сторон. Конец центрального проводника выйдет с обратной стороны переходника (нужно не более 5 мм).
6. Закрутите гайку. Она прижмёт оплётку и не даст кабелю легко выдернуться из переходника.
7. Аналогично зачистите и впрессуйте другой конец в месте разрыва кабеля.

Центральные проводники в переходнике соприкоснутся друг с другом, а оплётки соединятся посредством корпуса. Если кабель заменён целиком на более длинный – соединение с телевизором выполняется напрямик: вместо традиционного разъёма типа «тюльпан» в самом телеприёмнике уже есть встроенный F-разъём.

Чтобы соединить кабели от нескольких телевизоров через сплиттер, следует выполнить такие операции:

• впрессовать концы кабелей в штекеры по вышеприведённой схеме;
• подключить антенну (с усилителем) ко входу сплиттера, а телевизоры – к его выходам.

Разместите сплиттер в удобном месте. Проверьте, что телесигнал на всех телевизорах есть, для чего переключитесь на разные каналы (если их несколько) на каждом подсоединённом телевизоре. Если на антенне или в сплиттере есть телеусилитель, то нужно проверить, что он включён (питание на него поступает).

Другие способы удлинения кабеля

Правильно соединить телевизионный кабель – дело, вроде, нехитрое. Здесь главное – соединить по отдельности центральные жилы и оплётки, после чего электрический контакт будет обеспечен. Но любое соединение без разъёмов и сплиттеров – вмешательство в целостность оплётки. Даже небольшой зазор будет являться брешью для прохождения помех извне и потерь (переизлучения) сигнала с центрального проводника.

По законам физики и в силу способности электрического сигнала с частотой выше 148 кГц отражаться обратно в окружающее пространство без усиления и повторной передачи, кабели ВЧ должны быть надёжно экранированы. Дело в том, что коаксиальный кабель – своеобразный волновод: полное отражение от оплётки обратно на центральный проводник не даёт ему существенно теряться. Единственным ограничивающим фактором здесь выступает волновое сопротивление, обеспечивающее затухание сигнала при значительной длине кабельной линии.

Скрутка без дополнительной экранировки кабеля считается самым ненадёжным соединением из самодельных.

Необходимо зачистить кабель, как и в случае соединения через F-разъёмы. Скрутив центральные проводники, изолируют их с помощью изоленты от оплётки. Затем соединяют сами оплётки в сращиваемом месте, также защитив их затем слоем изоленты.

Паяный кабель – гораздо более действенный способ. Сделайте следующее:

1. Зачистите кабель по вышеприведённой инструкции.
2. Покройте центральную жилу и оплётку тонким слоем припоя. Для медного проводника в качестве улучшителя лужения достаточно канифоли. Омеднённый алюминий, обычная сталь и нержавейка требуют паяльного флюса, в котором содержится хлорид цинка.
3. Спаяйте центральную жилу и изолируйте соединение скотчем или изолентой от других проводников. Одним из лучших является тканевая (негорючая) изолента – она не плавится от перегрева и не поддерживает горение.
4. Оберните место спайки оплёток (поверх изоленты) алюминиевой или медной фольгой. Можно также навить поверх изолирующего слоя зачищенный от изоляции и заранее лужёный эмальпровод. Место обёртывания не должно содержать брешей.
5. Соедините оплётки и спаяйте их. Лучший результат даст припаивание их к искусственно воссозданному защитному слою. Действуйте быстро – не перегрейте место соединения, так как пластиковая изоляция может оплавиться, а центральный проводник обнажиться. В результате кабельная линия может стать короткозамкнутой, что потребует переделки соединения с самого начала. Быстрая пайка (менее секунды) достигается при помощи паяльного флюса: припой моментально обволакивает соединяемые поверхности, чего не скажешь о канифоли.

Убедитесь, что замыкания нет – «прозвоните» кабельную линию на «обрыв» при помощи мультиметра (тестера, включённого в режим измерения сопротивления). Сопротивление должно быть условно бесконечным. Если это так, значит, кабель восстановлен, линия готова к работе.

Можно удлинить телевизионный провод посредством использования разъёмных и обычных штекеров – один при этом входит в другой. Сделайте следующее:

• зачистите концы нужного отрезка кабеля;
• припаяйте к одному концу обычный штекер, к другому – разъёмный.

Эти коннекторы являются усовершенствованным вариантом соединений кабелей, пришедших из советских времён. Вместо «лепестков» в разъёме используется сплошное соединительное кольцо-экран, что не создаёт помехи при подключении штекера к разъёму.

Такие соединения используются для AV-соединений и по сей день – например, в камерах видеонаблюдения.

Правильно определив длину кабеля и просчитав возможные потери сигнала при вынужденном сращивании, можно восстановить работу кабельной линии. Для подключения радиоретрансляторов повреждённый либо восстановленный кабель не используют. Но для теле- и радиоприёма он вполне сойдёт.

Наглядный обзор соедиения телевизионного кабеля между собой представлен в следующем видео.

Как настроить ТВ-антенну

Подключить комнатную антенну, такую ​​как Mohu Leaf, к телевизору, довольно просто, если у вас относительно современный телевизор (построен в 2006 году или позже). Просто прикрутите коаксиальный кабель антенны к разъему «ANTENNA / CABLE» на задней панели телевизора, как показано здесь:

На задней панели телевизора показано, где подключить антенный кабель

Если у вас есть антенна с питанием, вам придется подключить ее к стене для питания (или в некоторых моделях есть вилка питания USB, которую вы можете подключить к телевизору, если у него есть USB).

Поиск каналов на телевизоре

Теперь включите телевизор и войдите в меню настроек. Найдите вариант, в котором вы можете выбрать между кабельным и антенным входом, и выберите «антенна». Вот как это выглядит на моем Sony:

Выбор антенного входа на телевизоре

Затем настройте телевизор на автоматический поиск каналов. Вот как это выглядит на моем телевизоре:

Поиск каналов

Нажмите «ОК», и ваш телевизор начнет поиск каналов! Удачи! Возможно, вам придется повторно запустить поиск несколько раз, используя разные конфигурации антенн.

Если у вас все еще возникают проблемы, посетите мою страницу устранения неполадок.

Настройка положения антенны

Скажу честно, как только вы подключите свою телевизионную антенну … Чтобы добиться наилучшего приема, нужно много экспериментировать с тем, где вы устанавливаете антенну в своей комнате. Может быть большая разница в количестве каналов, которые вы получаете, в зависимости от ориентации, расположения, высоты антенны, а также от того, находится она в помещении или на улице. Изменение угла наклона антенны на несколько градусов может резко изменить прием для определенного канала.

Если вы используете комнатную антенну, я предлагаю разместить ее возле окна, а затем сканировать каналы, чтобы установить базовую линию. Запишите полученные каналы, переместите антенну и повторите сканирование. Если вы потеряли какие-либо каналы, вручную добавьте их обратно в меню управления каналами вашего телевизора и запишите их, чтобы получить общий список всех возможных каналов. Затем перейдите к слабому каналу и перемещайте антенну в реальном времени, пока не добьетесь хорошего приема. Возможно, вам придется повторить это для других слабых каналов.

Никогда не знаешь, где будет лучшая позиция антенны. После последнего хода я установил антенну возле окна. Прием на десять-двенадцать каналов был очень посредственным. Во время игры с прокладкой кабеля антенна упала на пол. Просто ради удовольствия я просмотрел каналы и обнаружил, что у меня есть еще четыре канала в этом маловероятном положении!

Если вы не получаете десять или двадцать каналов, вы, вероятно, живете слишком далеко от передатчиков или что-то блокирует сигналы, например, гора.Перейдите в раздел антенн, чтобы узнать больше. Если у вас нет доступа к крыше (например, вы живете в квартире), я бы посоветовал использовать антенну Mohu Leaf. Он тонкий, и его легко спрятать в помещении. Это то, что я использую. Вот еще несколько советов, как улучшить прием ТВ и увеличить количество каналов.

Если у вас вообще нет каналов, перейдите по ссылке ниже:

Я хочу подчеркнуть одну вещь: разница в количестве каналов, которые вы можете получить с разными комнатными антеннами, довольно мала.Если одна антенна может получить пять каналов, вы не получите 25 каналов внезапно с более дорогой антенной. Так что не стоит покупать все более дорогие антенны в надежде решить проблемы с приемом. Расположение антенны оказывает гораздо большее влияние на прием, чем тип антенны, которую вы используете, если вы не используете дешевую антенну в форме кроличьего уха.

, если вам интересно, вот как я установил антенну в своей гостиной.

Смотрите, что показывают по телевизору — веб-сайт бесплатного путеводителя по каналам

Хорошо, ваша антенна подключена.Поздравляю! Теперь, как вы видите, какие шоу идут? К счастью, есть онлайн-гид по каналам под названием Titan TV. Вы можете просмотреть это на своем смартфоне, планшете или компьютере. В первый раз установка не сразу очевидна, но я объясню ее ниже.

Сначала зайдите на сайт titantv.com. Перейдите на панель над гидом каналов и нажмите кнопку «+» (она очень скрыта):

Расписание Titan TV

Когда вы щелкнете по нему, появится всплывающее окно. Щелкните поле «Трансляция», как показано ниже:

Шаг 1 настройки Titan TV

Затем введите свой почтовый индекс, выберите свой район, установив один из флажков, нажмите «Сохранить», и все готово!

Шаг 2 настройки Titan TV

Вы можете повторить процесс, если находитесь рядом с двумя зонами вещания.В следующий раз, когда вы посетите этот сайт, ваши настройки будут там. Вуаля! Ваш телегид по трансляции!

Как использовать антенну с несколькими телевизорами

Что делать, если вы хотите подать сигнал антенны на несколько телевизоров? У вас есть несколько вариантов. Вы можете использовать одну антенну на телевизор (что-то вроде боли), получить усилитель-распределитель для распределения сигнала на каждый телевизор с одной антенны или использовать табло. Подробнее об этих вариантах в этой статье.

Вот несколько усилителей-распределителей на Amazon, которые я рекомендую:

Когда вы совершаете покупку по партнерским ссылкам на этом сайте, я получаю компенсацию от продавца или производителя без каких-либо дополнительных затрат для вас .Я лично тестирую и / или исследую каждый продукт или услугу, прежде чем рекомендовать их. Как партнер Amazon, я зарабатываю на соответствующих покупках. Этот сайт не принадлежит розничным торговцам или производителям.

Обычно вы вводите кабель от антенны во вход этого блока, а затем подключаете несколько коаксиальных кабелей к телевизору. Коробке требуется питание, потому что она усиливает сигнал. Бонус в том, что это улучшает прием, и вы можете получить еще больше каналов, чем раньше!

Теперь не забудьте поставить этот усилитель как можно ближе к антенне.Причина в том, что телевизионный сигнал теряет силу на каждый фут кабеля, через который он проходит. Поэтому лучше усилить его как можно раньше — другими словами, физически близко к антенне, а не на другом конце антенны рядом с телевизором!

Да, я знаю, что гораздо сложнее подключить эту коробку на чердаке или там, где находится ваша антенна, и подавать на нее питание и т. Д., А не рядом с телевизором. Но, если вы хотите ввести как можно больше станций, вам следует держать коробку ближе к антенне.В моих экспериментах даже дополнительные 20 футов кабеля без усилителя, проложенного от вашей антенны, могут привести к потере слабой станции.

Вот почему вам не следует использовать в этом приложении пассивный (не запитанный) сплиттер. В моих экспериментах пассивный разветвитель приведет к потере мощности сигнала и, возможно, к потере более слабых станций.

Попробуйте и сообщите нам свои результаты!

Преобразование с кабельного телевидения на телевизионную антенну

Сначала определите, как сконфигурирована текущая проводка коаксиального кабеля.

Скорее всего, вы найдете кабельную приставку, подключенную к внешней стороне вашего дома. Внутри этого ящика должен быть либо заземляющий блок, либо разветвитель сигнала. Если вы обнаружите заземляющий блок, вы просто открутите подачу кабельного телевидения и замените ее подачей антенны. Затем определите, есть ли на нижней линии разветвитель сигналов, возможно, он находится в подвале и т. Д.

Если в системе используется разветвитель сигнала, сигнал антенны, вероятно, потребует усиления сигнала для достижения наилучших результатов.Усилитель будет противодействовать эффектам разделения сигнала. Усилитель должен располагаться на антенной стороне разветвителя сигнала.

---

Выбор лучшей телевизионной антенны для вашего местоположения.

Выбор антенны начинается здесь. Антенна должна принимать достаточный сигнал 24/7. Никакое усиление сигнала не может компенсировать антенну, которая не принимает адекватный сигнал. Те, кто выберет неправильную антенну, либо купят вторую антенну, либо вернутся к кабельному телевидению.Некоторые люди пробуют использовать 3 или 4 антенны, прежде чем обращаться к нам. Если вы новичок в этом и мало знаете о бесплатном приеме эфирного телевидения, имейте это в виду. Множество дилеров интернет-антенн ждут, чтобы забрать ваши деньги, а взамен отправить вам хлам. Мы предлагаем бесплатную услугу по рекомендации антенн здесь>.

---

>

Усиление сигнала

В областях с более сильным сигналом усилитель сигнала может не понадобиться. В областях с более слабым сигналом или если антенна будет питать несколько телевизоров, скорее всего, потребуется усилитель сигнала.Правильное усиление сигнала имеет решающее значение для безупречного обслуживания цифрового телевидения 24/7. Поэтому мы не рекомендуем антенны со встроенными усилителями сигнала. Чаще всего встроенный усилитель оказывается неподходящим.

Есть два типа усилителей. Предусилитель устанавливается рядом с антенной, усилитель-распределитель устанавливается в помещении. Оба типа усилителей усиливают сигнал, разница только в том, где он расположен внутри антенной системы.

Предварительный усилитель состоит из двух частей, одна из которых (усилитель) расположена рядом с антенным выходом.Деталь возле антенны — усилитель сигнала. Вторая часть находится в помещении и является источником питания / инжектором. Для источника питания требуется электрическая розетка, и для подачи низковольтного электричества обратно к предусилителю, расположенному рядом с антенной, используется нижний вывод коаксиального кабеля. Так предусилитель, расположенный рядом с антенной, получает рабочее электричество. Сигнал телевизионной антенны и рабочая мощность предусилителя низкого напряжения используют один и тот же коаксиальный кабель.

Усилитель-распределитель устанавливается в помещении и требует наличия электрической розетки.Усилители-распределители используются, когда телевизионный сигнал будет разделен разделителем сигнала и отправлен на несколько телевизоров. Усилитель-распределитель устанавливается на антенной стороне разветвителя сигнала. Кабель с нижним выводом антенны входит во входное соединение усилителя-распределителя, сигнал усиливается и поступает от выходного соединения усилителя на разветвитель сигнала. Разделитель сигналов разделяет сигнал, и сигнал отправляется через коаксиальный кабель на все подключенные телевизоры в вашем доме.Правильное усиление сигнала важнее, чем думает большинство людей. Выбор правильного усилителя сигнала может стать разницей между высококачественным приемом цифрового ТВ 24/7 или отказом. Небольшой совет, держитесь подальше от разветвителей усиленного сигнала. Для достижения наилучших результатов всегда используйте отдельный усилитель-распределитель и разветвитель сигнала.

---

Обслуживание Интернета

Могу ли я использовать свой существующий кабель для привязки наружной антенны, продолжая использовать тот же кабель для Интернет-услуг?

Нет, два сигнала плохо смешиваются.Скорее всего, у вас есть беспроводной интернет-модем. Определите кабель, который ведет к модему, и подключите его напрямую к входящему каналу Интернет-сервиса. Остальные кабели теперь можно использовать для эфирного ТВ-сигнала.

---

И последнее.

Когда вы свяжетесь с нами, либо Денни, либо Тони будут работать с вами лично. Помогаем вам на каждом этапе пути. Мы серьезно относимся к тому, что делаем, и вы тоже. Вы можете сэкономить тысячи долларов, если перережете шнур.

---

Мы здесь, чтобы ответить на любые ваши вопросы о переходе с кабельного телевидения на телевизионную антенну. Заполните форму ниже и отправьте ее, и мы свяжемся с вами.
Или позвоните нам по телефону 989875 4902.

Ответ на вашу заявку будет отправлен по адресу электронной почты, указанному вместе с формой. Тема будет: «Перерезание шнура кабельного телевидения » .

Denny’s TV Antenna Service

«Помогая Америке смотреть бесплатные телепередачи с 1988 года»

Как настроить кабель «Прямо от стены» на телевизоре: 19 шагов

Введение: Как настроить кабель «Прямо от стены» на телевизоре

Перед тем, как вы начнете, ваш дом / квартира должна быть оборудована кабельными выводами и базовыми кабельными услугами от любого провайдера.Если у вас еще нет тарифного плана на услуги кабельного телевидения, вы должны сначала получить его у любого провайдера, прежде чем пытаться установить кабель «прямо от стены». В данном руководстве представлена ​​модель VIZIO HDTV, но подойдет любой телевизор с портом DTV / TV .

Добавить TipAsk QuestionDownload

Step 1:

VIZIO HDTV поставляется с пультом дистанционного управления VIZIO и шнуром питания. Вам нужно будет приобрести шнур коаксиального кабеля любой длины, который можно купить в любом магазине или магазине.

Добавить TipAsk QuestionDownload

Шаг 2:

1. Убедитесь, что вы установили телевизор в вертикальное положение и поместили его на прочную плоскую поверхность. Задние разъемы должны оставаться доступными.

Добавить TipAsk QuestionDownload

Шаг 3:

2. Вставьте шнур питания телевизора в ближайшую розетку, но не включайте его.

Добавить TipAsk QuestionDownload

Шаг 4:

3. Чтобы подключить телевизор к розетке кабеля, вам понадобится шнур коаксиального кабеля.Начните с подключения одного конца шнура коаксиального кабеля к кабельному выходу. Вставьте ручку прямо в выпускное отверстие и поверните по часовой стрелке до надежной фиксации.

Добавить TipAsk QuestionDownload

Шаг 5:

4. Подключите противоположный конец коаксиального кабеля к входному порту на задней панели телевизора. На телевизоре VIZIO HDTV этот порт расположен на задней панели телевизора и имеет маркировку DTV / TV .

Добавить TipAsk QuestionDownload

Шаг 6:

5.Чтобы подключить коаксиальный шнур к телевизору, вставьте ручку прямо в порт DTV / TV и поверните по часовой стрелке до надежной фиксации.

Добавить TipAsk QuestionDownload

Шаг 7:

6. Переместите телевизор в желаемое место. Задние разъемы больше не должны быть доступны.

Добавить TipAsk QuestionDownload

Шаг 8:

7. Включите телевизор, нажав кнопку Power на телевизоре или пульте ДУ телевизора. На пульте дистанционного управления VIZIO эта кнопка находится в верхнем правом углу и имеет красный кружок с линией, проходящей через верх.Теперь ваш телевизор должен быть включен.

Добавить TipAsk QuestionDownload

Шаг 9:

8. Нажмите кнопку INPUT на пульте дистанционного управления, чтобы просмотреть текущий источник INPUT. Если режим TV еще не выбран, нажимайте INPUT на пульте дистанционного управления, пока не будет выбран режим TV . Вы также можете выбрать режим TV с помощью кнопок со стрелками вверх и вниз на пульте дистанционного управления. Режим TV может отображаться как TV или ANT на VIZIO HDTV.Нажмите OK на пульте дистанционного управления.

Добавить TipAsk QuestionDownload

Шаг 10:

9. Если вы впервые подключаете коаксиальный шнур к телевизору и еще не настроили свой основной список каналов, вы должны увидеть черный экран с надписью «Нет. signal »сообщение об ошибке .

Добавить TipAsk QuestionDownload

Шаг 11:

10. Откройте экранное меню телевизора, нажав кнопку MENU на пульте дистанционного управления.

Добавить TipAsk QuestionDownload

Шаг 12:

11.Перейдите к значку Настройки с помощью стрелок вверх и вниз на пульте дистанционного управления и нажмите OK .

Добавить TipAsk QuestionDownload

Шаг 13:

12. Используя стрелки вверх и вниз на пульте дистанционного управления, перейдите вниз и выберите опцию TUNER или TV (это зависит от модели телевизора). Нажмите OK на пульте дистанционного управления.

Добавить TipAsk QuestionDownload

Шаг 14:

13. Выделите Tuner Mode и выберите опцию Cable , нажав OK на пульте дистанционного управления.Этот вариант используется для прямого подключения к стене кабельного телевидения или любого другого внешнего кабельного или спутникового ТВ, подключенного к телевизору с помощью коаксиального кабеля.

Добавить TipAsk QuestionDownload

Шаг 15:

14. Используя стрелки вверх и вниз на пульте дистанционного управления, перейдите вниз и выберите опцию Auto Channel Scan или Auto Search (это зависит от модели телевизора), нажав OK на вашем пульте дистанционного управления.

Добавить TipAsk QuestionDownload

Шаг 16:

15.Дождитесь завершения поиска.

Добавить TipAsk QuestionDownload

Шаг 17:

16. Когда поиск достигнет 100%, завершите поиск, нажав Готово . Для этого нажмите OK на пульте дистанционного управления.

Добавить TipAsk QuestionDownload

Шаг 18:

17. Выйдите из экранного меню, нажав EXIT на пульте дистанционного управления.

Добавить TipAsk QuestionDownload

Шаг 19:

18.Чтобы проверить и просмотреть доступные прямые кабельные каналы, нажмите кнопки Канал вверх, и Канал вниз, на пульте дистанционного управления.

Добавить Подсказка Задать вопросЗагрузить

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Как можно преобразовать старую антенну для использования коаксиального кабеля?

Это плохая антенна. Обнаруженный в доме моего друга, похоже, он пережил тяжелые времена.Я должен прикинуть, что он ведет добрую борьбу в течение 50 лет. Этого времени достаточно, чтобы накопить здоровый слой окисления, несколько пятен жесткой воды и более одного изогнутого элемента.

Я взглянул на эту антенну, потому что мой друг хотел использовать ее для бесплатного просмотра телевидения и не мог понять, как подключить кабель к своему телевизору. Кабель выглядит так:

и современные телевизоры больше не имеют возможности подключить этот кабель. Что делать?

Что особенного в этом плоском кабеле?

Я объяснил это некоторое время назад, но вот небольшой урок.Для антенн использовался плоский провод, потому что он не требует никакой электроники для подключения к самой антенне. Его импеданс аналогичен сопротивлению самой антенны, поэтому сигнал легко течет по проводу к телевизору. Однако плоский провод не такой устойчивый к паразитным сигналам и не такой прочный, как коаксиальный кабель, который сейчас используют все. Ты знаешь это.

Так что нет ничего особенного в плоском кабеле. Как раз наоборот. Когда производство балунов стало достаточно дешевым, люди перестали использовать плоский кабель.

Все, что требуется для использования старой антенны с новым телевизором, — это балун, и я покажу вам три варианта их подключения.

Вариант 1: у телевизора

Если плоский провод в хорошем состоянии и вы можете протянуть его до телевизора, эта чрезвычайно недорогая деталь позволит вам преобразовать его в вставной разъем, который подключается прямо к разъему антенны. Оберните провода вокруг винтов, затяните винты, и все готово.

Вариант 2: Где-то между антенной и телевизором

Если вы не можете полностью подвести плоский провод к телевизору, у вас есть два варианта.Вы можете использовать адаптер, указанный выше, с этим цилиндрическим разъемом, который позволит вам подключить обычный коаксиальный кабель. Оттуда можно бежать к телевизору.

Или можно использовать этот балун / переходник. Это обеспечит вам правильное соединение для подключения коаксиального кабеля и погодоустойчивое соединение. Чтобы использовать этот балун, просто оберните по одному проводу вокруг каждого из металлических колец (не имеет значения, какое именно) и оберните все это большим количеством изоленты.

Вариант 3: прямо у антенны

Вы можете использовать балун / адаптер на фото выше прямо у антенны.Это действительно лучший вариант, если вы можете подняться на крышу. Просто проследите плоский провод до того места, где он соединяется с антенной. Часто бывают винты, соединяющие плоский провод. Отсоедините их и вставьте винты через металлические кольца на балуне / адаптере, и все готово. Просто проложите коаксиальный кабель в дом от этой точки.

Этот же метод можно использовать с антенной, которая уже имеет коаксиальное соединение, но имеет неисправный балун. Посмотрим правде в глаза, эти вещи не вечны.

… или приобретите новую антенну

Если имеющаяся у вас антенна выглядит так же хорошо, как антенна в верхней части этой статьи, возможно, пришло время приобрести новую. Воспользуйтесь нашей бесплатной службой запроса антенны, купите то, что вам нужно, или позвоните нашим сотрудникам по телефону 877.312.4547!

Как подключить антенну к коаксиальному кабелю

Коаксиальный кабель передает аудио / видеосигнал от антенны на телевизор или соединительную коробку. Некоторые антенны поставляются с коаксиальным кабелем, но если у вас есть большая антенна, установленная на крыше вашего дома, вместо коаксиального кабеля можно использовать ленточные кабели.Выполните 11 шагов ниже, чтобы прикрепить антенну к коаксиальному кабелю. Если ваша антенна поддерживает коаксиальный кабель, сразу переходите к шагу 8.

Шаг 1 — Купите заземляющий блок

Если ваша антенна использует ленточные кабели, вам понадобится согласующий трансформатор Balun от 300 Ом до 75 Ом, устройство, которое соединяет ленточные кабели с коаксиальным РЧ кабелем.

Шаг 2 — Заземлите устройство

Для защиты вашего дома вы должны заземлить устройство, которое вы купили на шаге 1. Поместите металлический стержень в землю за пределами вашего дома и вверните в него блок.Для этого потребуется просверлить отверстия.

Шаг 3 — Подключите ленточные кабели

Подключите ленточные кабели, идущие от антенны, к заземленному блоку. Поместите U-образный наконечник каждого кабеля под основание соответствующей винтовой клеммы. Прикрутите клемму, чтобы закрепить кабели.

Шаг 4 — Подключите коаксиальный кабель

Подключите коаксиальный кабель RF к блоку. Как правило, имеется более одного коаксиального порта. Вы можете подключиться к любому из портов.

Шаг 5 — Подключите кабель к телевизору

Проложите коаксиальный кабель к телевизору. Для этого вам может потребоваться просверлить отверстие в стене вашего дома, чтобы пропустить кабель. На задней панели вашего телевизора вы должны найти коаксиальный порт. Подключите коаксиальный кабель к телевизору через этот порт.

Шаг 6 — Подключите преобразователь

Если вы используете аналоговую антенну, вам также понадобится цифровой преобразователь. Подключите кабель к коаксиальному входному порту блока цифрового преобразователя.Затем подключите коробку к телевизору с помощью другого коаксиального кабеля.

Шаг 7 — Подключите гнездовой конец

Если ваша антенна поддерживает коаксиальный кабель, возьмите коаксиальный кабель «штекер-гнездо» и подсоедините его гнездовой конец к коаксиальному порту на антенне.

Шаг 8 — Распутайте кабель

Протяните кабель к телевизору или преобразователю, в зависимости от обстоятельств. Убедитесь, что кабель распутан; в противном случае вы потеряете качество изображения.

Шаг 9 — Подключите штекерный конец

Вам необходимо подключить штекерный конец коаксиального кабеля.Кабель идет в порт «In» телевизора или приставки.

Шаг 10 — Подключите преобразователь

Если вы используете блок преобразователя, вам нужно будет взять кабель «папа-папа» и подключить его к выходному порту преобразователя и входному порту вашего телевидение.

Шаг 11 — Включите телевизор

Включите телевизор и антенну, если вы используете силовую антенну. Если качество сигнала плохое, проверьте и затяните кабельные соединения.

Как подключить антенну к телевизору без коаксиального кабеля

К устройству можно подключить несколько кабелей из одного источника.Но лучше всего для этого использовать разветвитель кабеля. Чтобы смотреть контент на телевизоре, нам нужен коаксиальный сигнал с помощью антенны или кабельной приставки. Но современные телевизоры могут выйти и без коаксиального входа в конструкции. У них могут быть другие варианты ввода, такие как слот для прямого ввода USB или WIFI для воспроизведения медиаконтента. Если вы столкнулись с такой проблемой, вы можете следить за процессом подключения антенного кабеля к телевизору без коаксиального входа.

Чтобы получить сигнал HDTV на телевизор без входа коаксиального кабеля, потребуется конвертер HDTV.Преобразователь HDTV имеет множество опций, например, внешний преобразователь или приемник, цифровую спутниковую систему.

Подключение антенны к телевизору без коаксиального входа

После правильного подключения телевизионной антенны для завершения процесса у вас должен быть коаксиальный преобразователь. Конвертеры были созданы для преобразования сигнала цифрового вещания в аналоговое телевидение.

Коаксиальный кабель: коаксиальный кабель — это тип электрического кабеля, который используется для передачи радиочастотного сигнала из одной точки в другую.Иногда коаксиальный кабель называют коаксиальным кабелем. Коаксиальный кабель состоит из внутреннего проводника, окруженного концентрическим проводящим экраном. Тестирование коаксиального кабеля перед установкой — отличная практика.

Существует множество типов коаксиальных кабелей в зависимости от калибра и сопротивления. Самые распространенные и популярные типы — RG-6, RG-11 и RG-59. Они доступны в различных цветах, включая черный, коричневый и белый. Коаксиальные кабели популярны из-за их высокоэффективного качества передачи данных, при этом они защищены от повреждений и помех.Их можно использовать с разветвителями кабеля, и они универсальны.

Коаксиальный вход: коаксиальный вход — это входное гнездо, к которому можно подключить коаксиальный кабель. Большинство телевизоров принимают сигналы от антенны или видеомагнитофона через коаксиальный кабель. Современные телевизоры имеют коаксиальные входы и входы, в которых используются аудиокабели RCA и HDMI. В телевизорах 4K используются разные конфигурации сплиттеров.

Чтобы подключить кабель к телевизору без коаксиального входа, выполните следующие действия:

Шаг 1: найдите порт коаксиального подключения в преобразователе и подсоедините к нему коаксиальный кабель.Чтобы предотвратить нежелательную потерю соединения во время использования, убедитесь, что вы надежно зацепили кабель.

Шаг 2 : будут красный, синий и зеленый штекеры, составляющие компонентный видеокабель. Следуйте цветовому коду и просто сравните цветовую комбинацию на выходе на коробке преобразователя с цветом на вилке. Возьмите кабель RCA для прослушивания звука и подключите его к портам RCA соединительного устройства. режим видеовхода должен быть подключен к соответствующему порту вашего телевизора.

Шаг 3 : включите на телевизоре.

Шаг 4 : Нажмите кнопку input на пульте дистанционного управления и выберите опцию video .

Эта процедура должна начать отображаться на экране телевизора.

Чтобы подключить антенну (внутреннюю) к телевизору, выполните следующие действия:

Внутренняя антенна позволяет не беспокоиться о нежелательной проблеме. Это позволит вам не беспокоиться о назойливой установке антенн на крыше и подключенных кабелей к телевизору.Вы можете легко подключить антенну к телевизору с помощью коаксиального кабеля, если антенна предназначена для использования в помещении. Чтобы сделать это без коаксиального входа, выполните описанную ниже процедуру:

Шаг 1, : в первую очередь, выключите вашего телевизора.

Шаг 2: осторожно подключите один конец коаксиального кабеля к порту «RF IN » вашего телевизора. Другой конец должен быть подключен к выходному разъему антенны.

Шаг 3: убедитесь, что разъем на обоих концах кабеля плотно подключен.

Шаг 4 : Подключите источник питания или подключите источник питания к внутренней антенне.

Шаг 5 : включите на телевизоре, содержимое должно начать отображаться на экране телевизора. Для лучшего сигнала поместите устройство рядом с окном или на открытом месте.

Примечания:

1. Коаксиальный кабель, используемый для устранения помех и шумов от радиоволн.
2. Коаксиальный кабель нельзя связывать с адаптером питания или другими кабелями.
3. Если антенна установлена ​​неправильно, обратитесь к квалифицированному обслуживающему персоналу.
4. Если уровень сигнала слабый, изображение может искажаться. Чтобы решить эту проблему, вам следует разместить антенну рядом с окном или использовать направленную наружу антенну.
5. Если качество изображения на одних каналах хорошее, а на других плохое, то вы должны понимать, что проблема может заключаться в слабом сигнале телевещательной компании или провайдера кабельного телевидения.
6. Если вы подключаетесь к кабельному телевидению без приставки и испытываете плохое качество изображения, вам может потребоваться установить приставку, чтобы решить эту проблему и улучшить качество отображения и приема сигнала.Вы также можете подключить коаксиальный кабель к телевизору без входов.

Заключение

Мы вкратце обсудили, как подключить антенну к телевизору без коаксиального кабеля. Коаксиальные кабели широко используются в современном мире. Современные устройства обычно подключаются через коаксиальный кабель. В современном мире телевизоры подключаются к сети через коаксиальный кабель. Но сейчас коаксиальный кабель на телевидении используется реже. некоторые методы, используя их, вы можете легко подключить телевизор без коаксиального кабеля.

Настройка блока цифро-аналогового преобразователя (для просмотра аналогового и цифрового вещания)

Аналоговые телевизоры могут принимать сигналы цифрового телевидения (DTV) с помощью «блока цифро-аналогового преобразователя», который можно приобрести в розничных магазинах.Если вы хотите смотреть эфирные программы с помощью антенны (например, «кроличьи уши» на телевизоре или антенны на крыше) со станций, вещающих в цифровом формате (например, станций с полной мощностью), и станции, которые вещание в аналоговом формате (например, маломощные станции класса A или ТВ-переводчики) следует выбрать один из следующих вариантов:

Вариант 1. Приобретите конвертер с возможностью «сквозного аналогового подключения» и установите его, используя наше «Базовое руководство по настройке».

или;

Вариант 2: Купите любой конвертер и используйте любую из следующих настроек.

Настройка №1: Ваш телевизор имеет порты «Аудио / Видео» (A / V In):

Принадлежности: Вам понадобится аналоговый телевизор, антенна, которую вы использовали (в помещении или на улице), и коаксиальный провод, который в настоящее время соединяет вашу антенну с телевизором (как показано на рисунке справа). Ваш новый конвертер будет поставляться со вторым коаксиальным проводом, набором аудио / видео кабелей (три провода с красными, белыми и желтыми вилками) и пультом дистанционного управления. Если у вас их еще нет, вам также необходимо приобрести третий коаксиальный провод и 2-полосный разветвитель.Перед тем, как начать, вы должны отключить телевизор.

Шаг Отсоедините коаксиальный антенный провод (провод №1) от порта «Antenna In (RF)» телевизора.
Step Подключите провод №1 к порту «In» на 2-полосном разветвителе. Шаг. Используя второй коаксиальный провод (провод №2), вставьте один конец в один из портов «Out» на 2-полосном разветвителе. Другой конец кабеля вставьте в порт «Antenna In (RF)» на телевизоре. Шаг. Используя третий коаксиальный провод (провод №3), вставьте один конец в другой порт «Out» на 2-полосном разветвителе. Другой конец кабеля вставьте в порт «Antenna In (RF)» на конвертере.
Шаг Используя набор аудио / видео кабелей, подключите один конец кабелей к портам «A / V Out» на блоке преобразователя. Подберите цвета вилок к цветам портов, чтобы красный переходил в красный, белый — в белый, а желтый — в желтый.Таким же образом подключите другой конец кабеля к разъему «A / V In» на телевизоре. Если на вашем телевизоре нет красного порта, оставьте этот кабель отключенным с обоих концов.
Step Подключите шнуры питания конвертера и телевизора к розетке и включите телевизор и конвертер. Чтобы смотреть цифровые трансляции, установите на телевизоре режим «Видеовход». Используя пульт дистанционного управления, поставляемый с конвертером, следуйте экранным инструкциям по настройке, чтобы найти доступные каналы DTV, и начните пользоваться преимуществами цифрового телевидения! Вы сможете получить доступ ко всем доступным цифровым трансляциям через конвертер. и его дистанционное управление.Чтобы смотреть аналоговые передачи, установите телевизор в режим «TV In». Вы сможете получить доступ ко всем доступным аналоговым трансляциям с помощью пульта ДУ вашего телевизора.

Настройка № 2: Ваш телевизор имеет только порт «Antenna In»:

Принадлежности: Вам понадобится аналоговый телевизор, антенна, которую вы использовали (в помещении или на улице), и коаксиальный провод, который в настоящее время соединяет вашу антенну с телевизором (как показано на рисунке справа). Ваш новый конвертер будет поставляться со вторым коаксиальным проводом и пультом дистанционного управления.Если у вас их еще нет, вам также необходимо приобрести три дополнительных коаксиальных провода (всего пять), 2-полосный разветвитель и переключатель A / B. Перед тем, как начать, вы должны отключить телевизор.

• Если ваш Converter Box включает в себя «универсальный пульт дистанционного управления» или у вас уже есть собственный универсальный пульт дистанционного управления, следуйте инструкциям, прилагаемым к Converter Box, чтобы запрограммировать пульт для работы как с телевизором, так и с Converter Box.

  No related posts.
