что важно знать про опрессовку кабельных наконечников?

Содержание:

  • Что такое опрессовка наконечников и в чём её преимущество
  • Типы кабельных наконечников
  • Клеммные кабельные наконечник типа «открытый цилиндр»
  • Втулочные кабельные наконечники
  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Штыревые Turned Pin контакты (D-SUB)
  • Коаксиальные коннекторы BNC, TNC, SMA, SMB, SMC, F-типа
  • Оптоволоконные коннекторы
  • Модульные вилки RJ9, RJ11, RJ12, RJ14, RJ25, RJ45
  • Универсальный кримпер и сменные матрицы для обжима
  • Площадь поперечного сечения провода, перевод AWG в мм и мм2

1.

Что такое опрессовка кабельных наконечников

Опрессовка (обжим, пресс, кримп) — это метод постоянного соединения провода (кабеля) с разъемом, при котором проводник вставляется в цилиндр разъема, который затем сжимается вокруг провода для образования твердого соединения. Или по-простому – это установка коннектора с помощью кримпера.

Технически проводник и коннектор деформируются при настолько высоком давлении, что материалы как бы сливаются воедино, разрушаются оксидные слои и получается высококачественное газонепроницаемое соединение, механические и электрические свойства которого превосходят свойства самого провода. Побочным и важным эффектом такого процесса объединения (холодного слияния) является то, что механическая прочность и электрическая проводимость увеличиваются вместе со сжатием. Но только до определённого момента. На графике показана зависимость прочности и проводимости материалов от сжатия:

Зависимость проводимости и прочности от силы сдавливания кабельного наконечника

Как правило, механическая прочность соединения является наибольшей, когда общая площадь поперечного сечения меди была уменьшена на 10%. При меньшем сжатии провод может выскакивать из коннектора. При слишком сильном сжатии, нити провода имеют тенденцию деформироваться и разрушаться. Эксперименты показали, что максимальная проводимость возникает при сжатии около 30%. Это обусловлено более эффективным разрушением оксидных слоев между клеммой и проводом возникающей при более жестокой деформации. Тем не менее, при таком сдавливании, механическая прочность материалов сильно ухудшается. Оптимальная опрессовка — это компромисс между электрическими требованиями и механическими характеристиками. График показывает, что оптимальная компрессия для многих типов разъемов лежит в пределах 10-20% от исходного сечения. Сила и профиль обжима должны быть разработаны таким образом, чтобы обеспечить оптимальные электрические и механические характеристики, необходимые для конкретного применения.

Метод опрессовки имеет преимущества в сравнении с винтовым креплением и пайкой. Каждый, кто когда-либо соединял зачищенные провода винтовыми клеммами, понимает, что это не лучший метод.

Провода часто пережимаются и ломаются, или недожимаются и выпадают! Пайка требует определённых условий, навыков и как минимум доступа к сети 220 Вольт, что не всегда возможно. Для преодоления этих проблем в прошлом веке были разработаны кабельные наконечники, обеспечивающие правильное электрическое соединение. Сегодня обжим — это основной метод крепления разъема к проводу, или кабелю. По сути, опрессовка является относительно недорогой по сравнению с другими альтернативами, она опробована, испытана и доказана.

Преимущества опрессовки:

  • Испытан и проверен — используется во всех отраслях промышленности во всем мире.
  • Низкая стоимость соединителей и установки — массовое производство снизило стоимость деталей и инструментов.
  • Надежный — проверено на протяжении более чем 100 лет.
  • Быстрый — новейшие конструкции обжимных инструментов обеспечивают превосходную скорость монтажа.
  • Доступный — разъемы изготавливаются практически для любой области применения.
  • Простой контроль и проверка — от визуальных до лабораторных методов.
  • Не требует нагрева или химикатов — более безопасный метод.
  • Не требует высокой квалификации — современные кримперы минимизируют риск человеческой ошибки.
  • Экологически чистый — вредные газы не выделяются, как в случае пайки.

2. Типы кабельных наконечников (по профилю опрессовки)

  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Втулочные и концевые кабельные наконечники:
  • Штыревые Turned Pin контакты (D-Sub)
  • Клеммные кабельные наконечники (открытый цилиндр)
  • Коаксиальные разъёмы
  • Оптоволоконные коннекторы
  • Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

3. Клеммные кабельные наконечники типа «открытый цилиндр»

Этот тип коннектора часто называют авто клеммы или клеммные зажимы. Оригинальное наименование этих соединителей – «open barrel» («открытая бочка» или «открытый цилиндр»). Наименование они получили из-за внешнего вида своего крепёжного хвостовика, который выглядит как разрезанная трубка с развёрнутыми наружу стенками-лепестками чем-то, напоминающими крылья бабочки. Существует множество форм коннекторов с хвостовиком типа открытый цилиндр. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т. д.

Обжимной профиль в поперечном сечении обычно имеет B-образную форму с лепестками, вгрызающимися в изоляцию и проводники. Эти соединители относительно дешевы в изготовлении, и, поскольку они могут поставляться в виде цепи (соединены вместе), они идеально подходят для производства в больших объемах с использованием полностью автоматических отрезных лент и концевых станков. Тем не менее, сама форма обжима является одной из самых трудно обжимаемых, особенно при использовании ручного инструмента. Только качественные ручные пресс клещи могут дать повторяемый стабильный обжим клеммных разъемов.


Клеммные кабельные наконечники типа «открытый цилиндр» под опрессовку

Профиль обжима

Инструмент для обжима клеммных кабельных наконечников (кримперы и пресс-клещи)

4. Втулочные кабельные наконечники

Могут быть изолированными и нет. Используются для улучшения проводимости, защиты и надёжности крепления проводника. Обеспечивает крепкое соединение с клеммными колодками и винтовыми соединителями. В таких наконечниках обжимается не хвостовик, а передняя часть коннектора. Профили обжима: трапеция, квадрат, шестигранник, двенадцатигранник.

Втулочные изолированные и неизолированные кабельные наконечники под опрессовку


Профили обжима

Инструмент для обжима втулочных кабельных наконечников (кримперы и пресс-клещи)

5. Трубчатые неизолированные кабельные наконечники

Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены. Шов трубки должен находится в центре вверху, иначе он может быть повреждён.


Наконечники кабельные медные луженые под опрессовку


Профили обжима

  1. кольцевой медный луженый наконечник
  2. вилочный медный луженый наконечник
  3. плоский медный луженый наконечник
  4. штыревой медный луженый наконечник

Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)

6. Трубчатые изолированные кабельные наконечники

Трубчатые наконечники с изоляционным покрытием. Обжимной профиль обычно овальный или подобен овалу. Изоляция имеет цветовую маркировку для обозначения сечения совместимого провода: красный 0. 5 – 1.5 мм2, синий 1.5 – 2.5 мм2 и желтый 4.0 – 6.0 мм2. Внутренние края изоляции часто выгнуты наружу, чтобы обеспечить легкий ввод провода в разъем. Особенностью изолированных цилиндрических соединителей является то, что при опрессовке они должны быть правильно выровнены (шов в центре вверху), для гарантии, что паяный шов не будет поврежден.

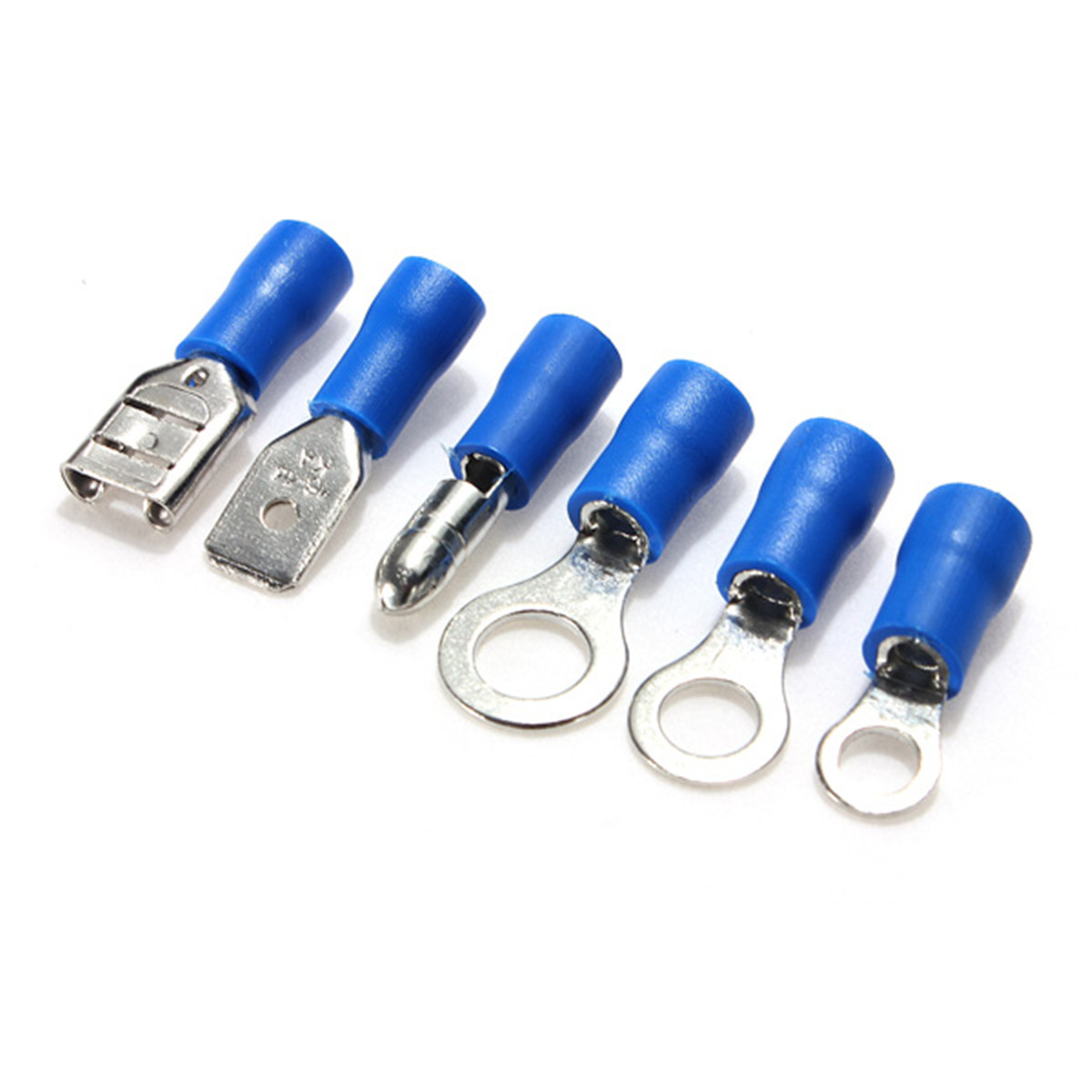

Трубчатые изолированные кабельные наконечники под опрессовку

  1. Штекерный изолированный коннектор «папа»
  2. Вилочный изолированный коннектор
  3. Кольцевой изолированный коннектор
  4. Плоский полностью изолированный коннектор «мама»
  5. Плоский изолированный коннектор «мама»
  6. Плоский изолированный коннектор «папа»
  7. Штекерный изолированный коннектор «мама»
  8. Соединительная трубка изолированная
  9. Соединительная трубка изолированная термоусадочная


Профиль обжима

Инструмент для обжима трубчатых изолированных кабельных наконечников (кримперы и пресс-клещи)

7.

Штыревые Turned Pin контакты (D-SUB)

Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.


Штыревые Turned Pin / D-Sub контакты


Профиль обжима

Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)

8. Коаксиальные разъёмы под опрессовку BNC, TNC, SMA, SMB, SMC, F

Коаксиальный радиочастотный разъём (RF-разъём, Radio frequency connector) — предназначенный для соединения коаксиального кабеля с оборудованием и для соединения двух коаксиальных кабелей вместе. Соединители бывают двух видов: вилки (штыревая часть, «папа») и розетки (гнездовая часть, «мама»). Для коаксиальных разъемов обычно требуется два обжима, один на центральном штыре, а другой — на оплеточной втулке.

BNC коннектор (Bayonet Neill-Concelman)

Наиболее распространенный, широко используется в видео- и радиочастотных (RF) приложениях для сетей 2,4 ГГц,
10BASE2 Ethernet, кабельных соединениях, сетевых картах и измерительных приборах. Коннекторы BNC устанавливаются на коаксиальный кабель диаметром до 8 мм (RG59, RG58, RG-6, RG-51).


Обжимные коаксиальные коннекторы типа BNC



TNC коннектор (Threaded Neill-Concelman)

Версия BNC коннектора с резьбовым соединением. Работает на частотах до 12 ГГц. Используется в антеннах.


Обжимные коаксиальные коннекторы типа TNC



SMA коннектор (Sub-miniature version A)

Один из наиболее распространенных радиочастотных / микроволновых разъемов. Работает до 12,4 ГГц, а возможно и до 18 или 24 ГГц. Используется в авионике, радиолокации и микроволновой связи. Вилка (разъём типа «папа») имеет шестигранную гайку 7.925 мм, внутреннюю резьбу и выступающий контакт. Разъёмы SMA рассчитаны на 500 циклов подключения/отключения при условии правильной затяжки гайки. Для правильной затяжки требуется динамометрический ключ (0.3-0.6 Н•м для медных разъёмов и 0.8-1 Н•м для стальных).


Обжимные коаксиальные коннекторы типа SMA



SMB коннектор (Sub-miniature version B)

Это уменьшенная версия SMC также они меньше чем SMA. Имеет защелкивающуюся муфту. Предназначен для частот от 2–4 ГГц, но может работать до 10 ГГц. SMB устанавливаются на кабели: 3 мм / 1.7 мм (внешний / внутренний диаметр) и 2.2 мм / 1.0 мм (внешний / внутренний диаметр).


Обжимные коаксиальные коннекторы типа SMB



SMC коннектор (Sub-miniature version C)

Представляет собой небольшую винтовую версию SMA. Используется до 10 ГГц, в основном в микроволновых средах. Фиксируется с помощью резьбы. На разъёмы может быть нанесён слой золота, никеля, серебра или других металлов. Применяются для соединения Wi-Fi оборудования с антеннами и в СВЧ-устройствах с повышенными требованиями к защите от вибраций. Диаметр совместимого коаксиального кабеля: от 2 мм до 3 мм.


Обжимные коаксиальные коннекторы типа SMC



F — коннектор

Разработан для телевизионного оборудования. Самый дешёвый соединитель для высоких частот на сегодняшний день. Рабочая частота до 2150 МГц. Соединители F-типа, обычно, устанавливаются на коаксиальный кабель диаметром до 7 мм. В соединителях для кабеля диаметром до 11 мм используются специальная вставка и насадка на центральную жилу.


Обжимные коаксиальные коннекторы F-типа


Профили обжима



Инструмент для обжима коаксиальных коннекторов BNC, TNC, SMA, SMB, SMC, F (кримперы и пресс-клещи)

Инструмент для напрессовки BNC/RCA/F коннекторов на коаксиальный кабель

Коаксиальные кабели и их характеристики

Марка кабеля Диаметр кабеля,
мм		 Сопротивление
волновое, Ом		 Ёмкость погонная,
пФ/м
RG-S 8. 4 52.5 93.5
RG-SB 8.4 50 96.78
RG-6A 8.4 75 65.62
RG-8A 10.3 50 100.07
RG-9 10.7 51 98.42
RG-9B 10.8 50 100.07
RG-10A 12.1 50 100.07
RG-11A 10.3 75 67.26
RG-12A 12.1 75 67.26
RG-13A 10.8 75 67.26
RG-14A 13.8 50 98. 42
RG-16 16 52 96.78
RG-17A 23 50 98.42
RG-18A 24 50 100.07
RG-19A 28.4 50 100.07
RG-20A 30.4 50 100.07
RG-21A 8.4 50 98.42
RG-29 4.7 53.5 93.5
RG-34A 16 75 67.26
RG-34B 16 75 70.54
RG-3SA 24 74 67.26
RG-54A 6. 4 58 86.94
RG-5SA 5.5 50 96.78
RG-55B 5.2 53 93.5
RG-S8 5 53.5 93.5
RG-58C 5 50 98.42
RG-59A 6.1 75 67.26
RG-S9B 6.1 75 68.9
RG-62A 6.1 93 44.29
RG-74A 15.6 50 98.42
RG-83 10.3 35 144.36
RG-213 10.3 50 96.78
RG-218 23 50 96. 78
RG-220 28.4 50 96.78

9. Оптоволоконные клеевые коннекторы с опрессовкой

Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.


Клеевые оптические коннекторы под опрессовку


Профиль обжима

Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)

10. Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.


Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*

Стандарты и слэнговые названия коннекторов RJ:

Стандарт Коннектор Использование
RJ9* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ11 6P2C Применяется для подключения двухпроводных телефонов.
RJ12* 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ14 6P4C Предназначен для подключения четырёхпроводных телефонных аппаратов
RJ22* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ25 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ45* 8P8C Используется для построения локально вычислительных сетей (ЛВС)
RJ45S 8P4C с ключом Используется для подключения модемов.

P — количество мест для проводников.
С — количество проводников в разъёме.
* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)
* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C

Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)



11.

Универсальный кримпер и сменные матрицы для обжима

12. Площадь поперечного сечения провода (ППС)

Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм2, 1.5 мм2, 2.5 мм2 и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.
Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм2). При этом мы наблюдаем следующее:

  • Площадь поперечного сечения проводника B и C на 18% больше, чем у A
  • Эффективный наружный диаметр проводников D на 38% больше, чем у A
  • Наружный диаметр B в 2 раза больше диаметра C.

Перевод AWG в мм и мм

2

AWG

Диаметр (D), мм

Сечение (S), мм2

Соответствие ГОСТ, мм2

Сопротивление (R), Ом/км

1

7,348

42,4



0,4066

2

6,544

33,6

35

0,5127

3

5,827

26,7

25

0,6465

4

5,189

21,2



0,8152

5

4,621

16,8

16

1,028

6

4,115

13,3



1,296

7

3,665

10,5

10

1,634

8

3,264

8,37



2,061

9

2,906

6,63

6

2,599

10

2,588

5,26



3,277

11

2,305

4,17

4

4,132

12

2,053

3,31



5,211

13

1,828

2,62

2,5

6,571

14

1,628

2,08



8,286

15

1,45

1,65

1,5

10,45

16

1,291

1,31



13,17

17

1,15

1,04

1

16,61

18

1,024

0,823

0,75

20,95

19

0,912

0,653



26,42

20

0,812

0,518

0,5

33,31

21

0,723

0,41



42

22

0,644

0,326

0,32

52,96

23

0,573

0,258

0,25

66,79

24

0,511

0,205

0,2

84,22

25

0,455

0,162



106,2

26

0,405

0,129

0,14

133,9

27

0,361

0,102

0,1

168,9

28

0,321

0,081



212,9

29

0,286

0,0642



268,5

30

0,255

0,0509

0,05

338,6

31

0,227

0,0404



426,9

32

0,202

0,032



538,3

33

0,18

0,0254



678,8

34

0,16

0,0201



856

35

0,143

0,016



1079

36

0,127

0,0127



1361

37

0,113

0,01



1716

38

0,101

0,00797



2164

39

0,0897

0,00632



2729

40

0,0799

0,00501



3441

Коннектор электрический для проводов полностью изолированный : Tetracorp

При выполнении монтажных и ремонтных работ в электросети очень важно обеспечить надежный контакт в местах соединения. Именно для этого и существуют специальные приспособления – наконечники соединительные, гильзы, термоусадочные трубки. Каждое из них имеет свое предназначение и выполняет определенные функции. Например, в том случае, когда необходимо получить быстроразъемное соединение многожильных проводов либо добиться надежного подсоединения к контактным группам с плоскими штырями, используют коннектор для проводов. Это простое, но надежное устройство позволяет формировать разъемное соединение цепи по принципу «вилка-розетка». Оно дает возможность оперативно замыкать (размыкать) цепь, а также переключать различные контуры электрических схем в новые конфигурации.

Выпускаются коннекторы нескольких типов – «мама», «папа», «мама-папа». Отличить их друг от друга очень просто. Разъем плоский «мама» имеет гнездо, а разъем типа «папа» — контактные штыри. Кстати, встретить подобные разъемы можно не только во время монтажа электросети. Существует разъем автомобильный «мама», разъемы питания «мама». Весьма удобно использовать разъем «мама-папа», в котором имеется по одному контакту каждого типа. Благодаря этой особенности при монтаже электросети можно обойтись только такими коннекторами.

Монтаж коннекторов осуществляется методом опрессовки. Работать с плоскими разъемами довольно удобно, и с этим справится даже рядовой потребитель. Ведь все, что нужно – заранее приобрести профессиональный инструмент в электротехническом магазине. Коннекторы обеспечивают качественное и надежное соединение, поскольку медные жилы прочно удерживаются в корпуса, да и электрическая цепь работает идеально.

Особенности полностью изолированных коннекторов

Изготавливаются данные изделия из качественной меди с электролитическим лужением, поэтому отличаются хорошей коррозионной устойчивостью и механической прочностью. Кроме того, они не подвергаются окислению даже при длительном хранении или эксплуатации в условиях повышенной влажности.

Коннекторы могут быть частично или полностью изолированными. По большей части, разъемы плоские полностью изолированные «мама» и «папа» производятся в корпусе из ПВХ, поэтому они способны функционировать при достаточно высоких температурах (при этом они не поддерживают горение). Примером таких устройств являются коннекторы FDFD, которые обеспечивают качественное соединение провода или кабеля. Единственный минус заключается в том, что в данном случае приобрести можно только разъем электрический «мама».

Однако среди полностью изолированных существует другой вид коннекторов, которые имеют нейлоновую изоляцию. По сравнению с ПВХ изоляцией она обладает лучшей пластичностью, прозрачностью, может использоваться в более широком диапазоне температур. Кроме того, только в данном виде плоских коннекторов полную изоляцию имеют как «мама», так и «папа». Таким образом, в том месте, где контактные части устройств соединяются между собой, получается двойная, более надежная изоляция. Кроме того, на внутренней стороне такие разъемы имеют специальные насечки, увеличивающие прочность соединения.

Как выбрать подходящее изделие?

Подобрать подходящий коннектор (разъем) не составит труда. Для этого нужно лишь знать сечение кабеля, на котором будет устанавливаться данное изделие. Затем смотрим маркировку. Первая цифра как раз и обозначает среднее сечение провода. После тире могут стоять три цифры – 110, 187, 250. Они указывают на ширину контактной части коннектора. К примеру, если на изделии указана цифра «250», она обозначает, что разъем плоский изолированный «мама» или «папа» имеет ширину 6,3 мм. Существуют и другие стандарты – 2,8 мм, 4,8 мм, но именно этот является наиболее распространенным. Цифра в скобках, указанная в маркировке в самом конце, обозначает толщину контактной части.

Кроме маркировки можно ориентироваться и на цвет изоляции. Красный соответствует сечению провода 0,5-1,5 мм2, синий – 1,5-2,5 мм2, желтый – 4-6 мм2.

Если вы еще не нашли, где купить коннектор, это можно сделать в нашем интернет-магазине. На выбор предлагаются плоские изолированные разъемы типа «мама» и «папа», отличающиеся по размерам (ширине и толщине контактной части и сечению кабеля), поэтому найти нужные изделия не составит труда.

Поскольку мы работаем только с проверенными поставщиками, в качестве изделий можно не сомневаться. При этом цена коннекторов будет вполне доступной, поэтому приобрести их смогут как профессиональные электрики, так и рядовые покупатели. Продажа коннекторов и других электротехнических изделий осуществляется в режиме онлайн, так что заказать их можно из любого региона.

Электрические разъемы — типы и характеристики

Электрические соединители — типы и особенности Ликвидаторы D&F

Что такое электрические разъемы?

Электрические цепи состоят из множества компонентов, включая провода и кабели. Электрические соединители используются для их соединения, образуя непрерывный путь для прохождения электрического тока. Разъемы имеют штекеры (штекеры) и гнезда (гнезда), которые соединяются друг с другом, образуя либо постоянное соединение, либо, чаще, временное соединение, которое можно собрать и удалить с помощью специальных инструментов.

Электрические соединители значительно сокращают время, усилия и рабочую силу, необходимые для производства, сборки и установки электрических устройств, их компонентов, а также проводки.

Состав

Большинство разъемов состоит из двух основных частей — корпуса и клемм для подключения:

  • Корпус — Корпус — это конструкция или корпус, используемый для размещения клемм, обеспечения стабильности соединений и защиты электрических контактов от короткого замыкания и опасностей для окружающей среды.Корпуса разъемов обычно изготавливаются из формованного пластика, но также используются другие изоляционные материалы, такие как керамика.
  • Клеммы — Клеммы — это контакты в разъеме, обеспечивающие электрическую проводимость для обеспечения безопасности соединений. Они почти всегда состоят из металла, но в некоторых из них используются другие проводящие материалы (углерод, кремний и т. Д.).

Характеристики / Свойства

Для некоторых приложений могут потребоваться или предпочтительны электрические разъемы с различными функциями:

  • Разъемы с ключом — Они предназначены для подключения, только если они находятся в правильной ориентации. Это предотвращает случайное повреждение контактов и не позволяет пользователям вставить их в неправильные гнезда.
  • Заблокированные соединители — Механизм блокировки обеспечивает фиксацию соединителей на месте, предотвращая случайное разрушение соединений или смещение при ударах или сотрясениях соединителя.
  • Герметичные соединители — Для некоторых приложений требуется электрическое соединение, которое может быть погружено в воду. Эти соединители предназначены для полноценной работы под водой и выдерживают давление до определенной глубины.
  • Водонепроницаемые соединители — Хотя они обычно не выдерживают погружения в воду, эти соединители обеспечивают защиту электрических соединений от повреждения водой из-за брызг или случайного попадания влаги.
  • Влаго- / маслостойкие соединители — предназначены для защиты электрических соединений от повреждений, вызванных маслом или влагой.
  • Фильтрация EMI или RFI — Дополнительные функции, встроенные в верхнюю часть корпуса, защищают разъемы от электромагнитных помех (EMI) или радиочастотных помех (RFI), которые могут влиять на цепи, передающие электрические сигналы.
  • Экранированные соединители ESD — Электростатический разряд может повредить проводку и компоненты. Экранированные разъемы ESD обеспечивают дополнительную защиту от этого.

Технические характеристики

Чтобы выбрать правильные электрические разъемы, которые выполнят работу и минимизируют риски, необходимо учитывать несколько факторов в зависимости от области применения, типа разъемов и силы электрического тока, который будет выдерживать цепь.Их можно разбить на две классификации:

  • Параметры производительности
    Параметры производительности необходимо выбирать в зависимости от условий, в которых будет работать электрический разъем.
    • Ток — Номинальный ток описывает скорость потока электроэнергии (тока), на которую рассчитан разъем. Это измеряется в амперах (А или амперах). Номинальный ток соединителя обычно находится в диапазоне от 1 А до 50 А, хотя для специальных применений доступны более крупные и более мелкие.
    • Напряжение — Номинальное напряжение описывает диапазон и тип напряжения, на которое рассчитан разъем. Это измеряется в вольтах (В) для напряжения и переменного тока (AC) или постоянного тока (DC). Обычно номиналы могут быть 50 В, 125 В, 250 В и 600 В, но доступны и другие.
    • Рабочая температура — Диапазон рабочих температур описывает диапазон, рекомендуемую температуру и минимальную / максимальную безопасную рабочую температуру для электрического разъема.
  • Физические параметры
    Физические параметры следует выбирать осторожно, поскольку они описывают конструкцию электрического разъема, соединения, для которых он может использоваться, и многое другое:
    • Шаг контакта — это расстояние между центрами соседних штырей или клемм в разъеме. Обычно он измеряется в миллиметрах (мм). Больший шаг контактов означает меньшее количество соединений или выводов на площадь, что снижает электрическую дугу и, следовательно, помехи.Однако это увеличивает общий размер разъема.
    • Количество контактов — Помимо типа шага контактов, количество контактов или отдельных проводящих элементов, присутствующих в электрических соединителях, также варьируется.
    • Материал — Хотя корпуса разъемов обычно изготавливаются из пластика, материалы, используемые для разъемов, обычно представляют собой комбинацию металла и пластика для изоляции, хотя можно использовать практически любой проводящий материал.Свойства материалов влияют на рабочие характеристики, такие как проводимость, прочность, упругость и формуемость. Вот некоторые из наиболее часто используемых:
      • Латунь — Содержание цинка 5-40%; самый дешевый металл на развес; упругий; сильный; высокая проводимость, используется в клеммах KK
      • Фосфорная бронза — Хорошая прочность; жесткий; высокая проводимость и сопротивление усталости; гибкий и эластичный, используется в пружинах электрического контакта
      • Бериллиевая медь — лучший сплав для пружинных клемм; дешевле, чем фосфорная бронза, используется для высокопроизводительных применений
      • High Copper Alloy — Прочная модифицированная медь; хорошие электрические и тепловые свойства; сохраняет форму при высоких температурах, в основном используется в автомобильной промышленности
  • Типы электрических разъемов
    Существует много типов отдельных электрических разъемов, которые можно разделить на категории по уровню, функции и типу подключения:
    • Уровень разъема — Каждый из типов разъемов можно разделить на одну или несколько из этих пяти категорий, называемых уровнями разъемов:
      • Провод-плата или сборка-подсборка
      • Коробка в коробку или ввод / вывод
      • Микросхема IC или от кристалла к корпусу
      • IC пакет или межплатный
      • Между платами
    • Функция разъема — Хотя многие разъемы зависят от области применения, большинство из них можно классифицировать в зависимости от способа подключения:
      • Клеммная колодка — В этих разъемах несколько проводов индивидуально подключены к одной клемме и заключены в корпус. Размеров много, но отсутствие защиты цепи делает их более громоздкими по сравнению с некоторыми другими. Соединения включают клеммные блоки на печатной плате (PCB), съемные клеммные колодки, множественные клеммные разъемы (MTC) и барьерные планки. Они используются на печатных платах и ​​различных других электрических устройствах.
      • Стойка для привязки — Служит для подключения оголенных проводов к стойкам и закрепления их винтами или зажимами. Другой конец можно подключить к клеммам, контактам или вилкам.Многие стойки могут подключаться к банановым вилкам, штыревым разъемам и клеммным наконечникам. Они используются для различных аудио и электронных устройств тестирования.
      • Вилка и розетка — Розетка с одним или несколькими контактами подключается к вилке или розетке. Это обеспечивает легкость и позволяет выполнять соединения без инструментов. Схема расположения выводов может быть полезна для многополюсных разъемов. Типы подключения включают USB, сетевой кабель, HDMI, DVI, RCA, SCSI, монтаж на плате, аудио, коаксиальный кабель, кабель и т. Д.Часто используется в большинстве бытовой электроники, которая обрабатывает видео и аудио, автомобильных приложениях, компьютерах и печатных платах.
      • Стойка и панель — Эти разъемы обычно используются для соединения стационарного оборудования со съемными электронными частями, особенно когда важными факторами являются пространство или надежность соединения. Типы подключения включают стойку к панели, кабель к кабелю и кабель к панели. Они часто используются в принтерах, модемах, домашних стереосистемах и телекоммуникациях.
      • Лезвие — Соединители лезвия соединяют отдельные провода с гнездами лезвия с помощью плоских токопроводящих лезвий.Разъемы лезвий иногда жестко прикреплены к соединительным проводам в некоторых электронных устройствах, таких как динамики или термостаты. Обычно они используются для подключения проводов и подходят практически для всех приложений, требующих подключения точка-точка.
      • Кольцо и лопата — Как и соединители с лезвиями, они соединяют один провод, за исключением того, что соединение фиксируется прослойкой между стержнем с резьбой и винтом или болтом. Форма обеспечивает легкие соединения, которые можно удалить, когда замок открыт только частично .Они в основном используются для подключения проводов, а также подходят практически для любого приложения, которое требует соединения точка-точка.
    • Концевая заделка разъема — Некоторые разъемы можно классифицировать в зависимости от метода, используемого для заделки или крепления провода к разъему:
      • Смещение изоляции — Разъемы смещения изоляции (IDC) соединяют изолированный кабель или провод без предварительного снятия изоляции.Острое лезвие или несколько лезвий в разъеме врезаются в изоляцию при вставке провода или кабеля. Хотя отказ от зачистки сокращает время, особенно для производителей, лезвия могут повредить провод. Это снижает текущую грузоподъемность. Кроме того, непроизводственные инструменты IDC более дороги и менее эффективны, чем инструменты для обжима.
      • Обжим — Обжим создает разъемное соединение между разъемами и проводами. Зачищенный провод вставляется в металлический корпус или клемму, и используется инструмент для обжима, чтобы сжать участок над проводом.Это обычно используется для заделки многожильного провода для кольцевых, плоских и плоских разъемов. Их отдают предпочтение из-за их безопасности, простоты использования, рентабельности и воспроизводимости после производства.
        • Цилиндрические соединения обжимаются цилиндрическими секциями, как правило, в овальные формы и широко используются в бытовой электронике
        • Открытые соединения обжимают участок предварительного обжима, в результате чего получается U- или V-образная форма. Их легче автоматизировать и, как правило, они прочнее, чем гофрированные соединения
          • .
    • Пайка — Пайка включает плавление присадочного металла (припоя) над электрическим соединением для создания плавкого соединения между проводниками или выводами.Это обеспечивает очень гладкую и надежную работу, если все сделано правильно, с использованием припоя, подходящего к соединяемым металлам. Эти соединения занимают больше времени и сложнее, чем обжим. В печатных платах электрические соединения выполняются путем пайки штырей или проводов в места установки. Компоненты также могут быть установлены и припаяны на другой стороне платы с использованием технологии сквозных отверстий (THT).

Электрический разъем

Электрический соединитель — это электромеханическое устройство для соединения электрических цепей в качестве интерфейса с использованием механического узла.Разъемы состоят из вилок (вилка) и гнезда (розетка). Соединение может быть временным, например, для портативного оборудования, требовать инструмента для сборки и снятия или служить постоянным электрическим соединением между двумя проводами или устройствами. Адаптер можно использовать для эффективного соединения разнородных разъемов.

Существуют сотни типов электрических соединителей. Соединители могут соединять два отрезка гибкого медного провода или кабеля или подсоединять провод или кабель к электрическому зажиму.

В вычислительной технике электрический соединитель также может называться физическим интерфейсом (сравните физический уровень в модели сети OSI). Кабельные вводы, известные в США как кабельные соединители, соединяют провода с устройствами механически, а не электрически, и отличаются от быстроразъемных соединений, выполняющих последнее.

Содержание

1 Свойства электрических соединителей

1.1 Ключ

1.2 Запорные механизмы

2 типа электрических разъемов

2.1 Клеммные колодки

2.2 Посты

2.3 Обжимные соединители

2.4 Разъемы для снятия изоляции

2.5 Штекерные разъемы

2.6 Разъемы для компонентов и устройств

2.7 Соединитель ножа

2,8 Кольцевые и плоские клеммы

3 Обычно используемые разъемы

3.1 Разъем 8P8C

3.2 Сверхминиатюрные разъемы D

3.3 Разъемы USB

3.4 Разъемы питания

3.5 Радиочастотные соединители

3,6 Разъемы постоянного тока

3,7 Гибридные разъемы

3,8 Банан

3. 9 Барьерная планка / проушина для лопаты

3.10 Обжим

3.11 Зажим Alligator / Crocodile

3.12 Винтовой зажим

3.13 Телефон

3.14 Тройник

3,15 Аудио и видео

3,16 Компьютер

3,17 Автомобильная промышленность

4 электрических кабеля

4.1 Прекращение действия и пол

4.2 Электромонтаж и распиновка

Свойства электрических соединителей

Электрические соединители

характеризуются схемой расположения выводов и физической конструкцией, размером, контактным сопротивлением, изоляцией между контактами, прочностью и устойчивостью к вибрации, устойчивостью к проникновению воды или других загрязняющих веществ, устойчивостью к давлению, надежностью, сроком службы (количество операций подключения / отключения до выхода из строя), а также простоту подключения и отключения.

Они могут иметь ключ для предотвращения вставки в неправильной ориентации, соединения неправильных контактов друг с другом и иметь механизмы блокировки, чтобы гарантировать, что они полностью вставлены и не могут ослабнуть или выпасть. Некоторые разъемы сконструированы таким образом, что одни контакты входят в контакт раньше других, когда вставляются, и ломаются первыми при отсоединении; это защищает цепи, обычно в разъемах, которые подают питание, например подключение защитного заземления в первую очередь и правильная последовательность подключений в приложениях с горячей заменой.

Обычно желательно, чтобы соединитель легко распознавался визуально, быстро собирался, требовал только простых инструментов и был недорогим. В некоторых случаях производитель оборудования может выбрать разъем специально, потому что он несовместим с разъемами из других источников, что позволяет контролировать то, что может быть подключено. Ни один соединитель не обладает всеми идеальными свойствами; увеличение количества типов является отражением различных требований.

Фреттинг — это распространенный вид отказа электрических разъемов, который не был специально разработан для его предотвращения.

Ключ

Многие разъемы имеют ключ, с некоторыми механическими компонентами, которые предотвращают стыковку, за исключением правильно ориентированного совпадающего разъема. Это можно использовать для предотвращения неправильных или повреждающих соединений, либо предотвращения повреждения контактов из-за заклинивания под неправильным углом или установки в неправильно подогнанные вилки, либо для предотвращения повреждения соединений, например, подключения аудиокабеля к розетке. Например, разъемы XLR имеют выемку для обеспечения правильной ориентации, в то время как штекеры Mini-DIN имеют пластиковый выступ, который входит в соответствующее отверстие в розетке и предотвращает сдвигание различных разъемов вместе (они также имеют металлическую юбку с выемками, вторичная манипуляция).

Разъем

XLR с выемкой для совмещения.

4-контактный кабель Mini-DIN S-Video: выемки служат для обозначения ключей.

Запорные механизмы

Некоторые корпуса разъемов разработаны с фиксирующими механизмами для предотвращения непреднамеренного отсоединения или плохой герметизации. Конструкции запорного механизма включают запорные рычаги различных типов, винтовые запоры, а также рычажные или байонетные запоры. В зависимости от требований к применению, кожухи с фиксирующими механизмами могут быть испытаны в различных условиях моделирования, включая физические удары и вибрацию, водяные брызги, пыль и т. Д.для обеспечения целостности электрического подключения и уплотнений корпуса.

Типы электрических разъемов

Клемма — это простой тип электрического разъема, который соединяет два или более проводов с одной точкой подключения. Проволочные гайки — еще один тип одноточечных соединителей.

Клеммные колодки

Клеммные колодки

(также называемые клеммными колодками или полосками) предоставляют удобные средства для подключения отдельных электрических проводов без сращивания или физического соединения концов.Обычно они используются для подключения проводки между различными элементами оборудования внутри корпуса или для соединения отдельных элементов в корпусе. Поскольку клеммные колодки доступны для широкого диапазона размеров проводов и количества клемм, они являются одним из наиболее гибких типов электрических разъемов. Некоторые недостатки заключаются в том, что подключать провода сложнее, чем просто вставить кабель, а клеммы, как правило, не очень хорошо защищены от контакта с людьми или посторонними проводящими материалами.

К клеммным колодкам одного типа можно подключать провода, подготовленные только путем снятия изоляции с конца (снятия изоляции). Другой тип подходит для проводов с кольцевыми или плоскими наконечниками, обжатыми на проводах. Клеммные колодки, установленные на печатной плате (PCB), позволяют подключать отдельные провода к печатной плате. Установленные на печатной плате клеммные колодки припаяны к плате, но они доступны в раздвижной версии, которая позволяет отсоединять половину блока, соединяющую провода, от части, припаянной к печатной плате.

Клеммные колодки различных типов.

Посты

Адаптер для переплета (красный и черный).

Общий тип соединителя, который просто привинчивает или зажимает неизолированный провод к стойке; такие разъемы часто используются в электронном испытательном оборудовании и аудио. Многие, но не все стержни для крепления также подходят для подключения банановой вилки.

Соединители обжимные

Тип беспаечного соединения.

Соединители смещения изоляции

Поскольку снятие изоляции с проводов занимает много времени, во многих разъемах, предназначенных для быстрой сборки, используются разъемы со смещением изоляции, так что изоляцию с провода не нужно снимать. Обычно они имеют форму вилкообразного отверстия в выводе, в которое вдавливается изолированный провод и которое прорезает изоляцию для контакта с проводником внутри. Чтобы эти соединения надежно выполнялись на производственной линии, используются специальные инструменты, которые точно контролируют силы, прилагаемые во время сборки.При правильной сборке полученные концевые заделки являются газонепроницаемыми и прослужат весь срок службы изделия. Типичным примером является многожильный плоский ленточный кабель, используемый в дисководах компьютеров; подключение каждого из множества (примерно 40) проводов по отдельности будет медленным и подверженным ошибкам, но соединитель смещения изоляции может заделать все провода (буквально) за один ход. Другое очень распространенное применение — это так называемые punch-down блоки, используемые для оконечной телефонной проводки.

Соединители смещения изоляции обычно используются с небольшими проводниками для передачи сигналов и низкого напряжения.Силовые проводники с током более нескольких ампер более надежно оконцовываются другими средствами, хотя напрессованные соединители с «горячей точкой» находят некоторое применение в автомобильной промышленности в качестве дополнения к существующей проводке.

Штекерные соединители

Штекерные и розеточные соединители обычно состоят из вилки (обычно штыревые контакты) и розетки (обычно гнездовые контакты), хотя существуют гермафродитные соединители, такие как оригинальный соединитель LAN Token Ring IBM.Вилки обычно имеют один или несколько штифтов или штырей, которые вставляются в отверстия в ответном гнезде. Соединение между сопрягаемыми металлическими частями должно быть достаточно плотным, чтобы обеспечить хорошее электрическое соединение и замыкание цепи. При работе с многополюсными разъемами полезно иметь схему выводов, чтобы идентифицировать провод или узел цепи, подключенный к каждому контакту.

Штекер марки Amphenol

Гнездовой разъем VGA

Джек обычно относится к разъему, часто с электрическим контактом или розеткой, и является «более фиксированным» разъемом пары разъемов.Штекер обычно относится к подвижному соединителю, часто (но не всегда) с штыревым электрическим контактом или штырем, и является подвижным (менее фиксированным) соединителем пары соединителей.

Некоторые типы разъемов могут содержать как штыревые, так и гнездовые соединения.

Гнездо правильно описывается как соединитель, который предназначен для крепления на поверхности переборки или ограждения; «Стационарный (более фиксированный) соединитель пары сопряжения должен иметь обозначение J или X», где J означает гнездо. Его аналог, «вилка», предназначен для присоединения к проводу, кабелю или съемному электрическому узлу; «Подвижный (менее фиксированный) соединитель сопряженной пары должен быть обозначен P», где P означает штекер. Это соглашение в настоящее время определено в ASME Y14.44-2008, который является текущим активно поддерживаемым продолжением отозванного IEEE 200-1975; Стандарт IEEE 200-1975 был основан на давно отмененном стандарте MIL-STD-16, который восходит как минимум к 1950-м годам, что подчеркивает наследие этого соглашения об именах разъемов. IEEE 315-1975 работает вместе с ASME Y14.44-2008 для определения ссылок J, P и X.

Вилка правильно описывается как разъем, который предназначен для присоединения к проводу, кабелю или съемному электрическому узлу: «Подвижный (менее фиксированный) разъем сопряженной пары должен иметь обозначение P», где P означает вилку.

Термин «домкрат» встречается в нескольких связанных терминах:

  • «Зарегистрированный разъем» в разъемах RJ11, RJ45 и подобных, и включает в себя модульные разъемы, используемые в современных телефонных системах и компьютерных сетевых интерфейсах (например, «разъем Ethernet»).
  • Телефонный разъем ручных телефонных коммутаторов, который представляет собой розетку, подходящую к оригинальной телефонной вилке 1/4 «. Эта открытая рамка с разомкнутой цепью принимает 1/4″ монофонические телефонные штекеры.
  • Штекерное гнездо 1/4 дюйма, обычное для многих электронных устройств, в двухпроводной конфигурации с наконечником-втулкой (TS) или трехпроводным наконечником-кольцом-втулкой (TRS).
  • Гнездо RCA, также известное как «гнездо фонокорректора», обычное для бытовой электроники.
  • Гнездо EIAJ предназначено для бытовой техники, требующей напряжения менее 18,0 В.

Когда описание включает диаметр, термин относится к гнезду, соответствующему диаметру штекера. Например:

  • Домкрат 6,35 мм или 1/4 дюйма
  • Миниатюрный разъем 3,5 мм (1/8 дюйма)
  • 2,5 мм (3/32 дюйма) сверхминиатюрный

Разъем для наушников (или наушников) обычно является одним из трех стандартных размеров 3-проводных разъемов для наушников TRS, но этот термин может относиться к любому разъему, используемому для этой цели.

Соединители для компонентов и устройств

Коммутационный модуль на мощных транзисторах с большими винтовыми соединителями и маленькими обжимными «Fast-on» соединителями

Электрические и электронные компоненты и устройства иногда имеют штепсельные разъемы или клеммные колодки, но чаще встречаются отдельные винтовые клеммы и быстроразъемные или быстроразъемные клеммы. Небольшие компоненты имеют неизолированные выводы для пайки. Их изготавливают методом литья.

Соединитель лезвия

Плоский соединитель — это тип однопроволочного соединения с использованием плоского токопроводящего ножа, который вставляется в гнездо для ножей.Обычно и соединитель лезвия, и гнездо лезвия имеют провода, прикрепленные к ним либо через провод к лезвию, либо через обжим лезвия к проводу. В некоторых случаях лезвие является неотъемлемой частью компонента (например, переключателя или динамика), и гнездо для лезвия надвигается на лезвие для образования соединения.

Распространенным типом плоских соединителей является «клемма Faston». Хотя Faston является товарным знаком TE Connectivity (ранее Tyco Electronics), он стал широко использоваться.Разъемы Faston бывают «папа» и «мама». Они широко используются с 1970-х годов.

Разъемы Blade (нижняя половина фото). Кольцевые и лопаточные клеммы (верхняя половина).

Кольцевые и плоские клеммы

Разъемы в верхнем ряду изображения известны как кольцевые клеммы и плоские клеммы (иногда называемые вилочными или разъемными кольцевыми клеммами). Электрический контакт обеспечивается плоской поверхностью кольца или лопаты, а механически они крепятся, пропуская через них винт или болт.Форм-фактор плоской клеммы облегчает выполнение соединений, поскольку винт или болт можно оставить частично завинченным при снятии или установке плоской клеммы. Их размеры можно определить по размеру проводящего провода AWG и обозначению диаметра винта / болта.

Соединители с плоскими концами на концах проводов кольцевого типа обычно продаются партиями.

Обычно используемые соединители

Разъем 8P8C

8P8C Разъем обжат на кабель

8P8C — это сокращение от «восемь позиций, восемь проводников», и поэтому модульный соединитель 8P8C (вилка или гнездо) представляет собой модульный соединитель с восемью позициями, каждый из которых содержит проводники.Разъем, вероятно, наиболее известен тем, что он используется в Ethernet и широко используется в кабелях CAT5.

Модульные штекеры и гнезда 8P8C выглядят очень похоже на штекеры и гнезда, используемые для вариантов RJ45, зарегистрированных FCC, хотя указанное гнездо RJ45 несовместимо с модульными штекерными соединителями 8P8C. Он не использует все восемь проводов (а только два из них для проводов плюс два для подключения программирующего резистора) и не подходит для 8P8C, потому что настоящий RJ45 имеет «ключ».

Сверхминиатюрные разъемы D

Штекер DE-9.

Сверхминиатюрный электрический разъем D обычно используется для последовательного порта RS-232 на модемах и IBM-совместимых компьютерах. Сверхминиатюрный разъем D используется во многих различных приложениях, в компьютерах, телекоммуникациях, а также в контрольно-измерительных приборах. Несколько примеров — мониторы (MGA, CGA, EGA), джойстики и мыши Commodore 64, MSX, Apple II, Amiga и Atari, а также игровые консоли, такие как Atari и Sega.

Другими вариантами D-сверхминиатюрного разъема являются D-сверхминиатюрный разъем Positronic, который имеет опцию контакта с закрытым входом PosiBand, сплошные механически обработанные контакты, варианты контактов термопары, обжим и монтаж на печатной плате. ; и Positronic Combo D-subminiature, которые имеют контактную систему с большой площадью поверхности (LSA), которая обеспечивает низкое контактное сопротивление и экономит энергию, а также возможности последовательного соединения.

Разъемы USB

Штекер USB серии A

Универсальная последовательная шина — это стандарт последовательной шины для интерфейса устройств, основанный в 1996 году. В настоящее время он широко используется на ПК, Apple Macintosh и многих других устройствах. Существует несколько типов USB-разъемов, и некоторые из них были добавлены по мере развития спецификации.Чаще всего используется вилка (вилка) серии «A» на периферийных устройствах, когда кабель прикреплен к периферийному устройству. Если к периферийному устройству не прикреплен кабель, периферийное устройство всегда должно иметь разъем USB «B». В этом случае потребуется штекер USB «A» к кабелю с разъемом USB «B». Разъемы USB «A» всегда используются на главном ПК, а разъемы USB «B» — на периферийных устройствах. Это 4-контактный разъем, окруженный экраном. Есть несколько других используемых разъемов, вилка и розетка mini-A, mini-B и mini-AB (добавлены в приложении On-The-Go к USB 2.0 Спецификация).

Разъемы питания

Штекерный разъем IEC 60320 C14 для монтажа на панели, предназначенный для подключения к сети переменного тока

Силовые соединители должны защищать людей от случайного контакта с проводниками под напряжением. Силовые разъемы часто включают в себя защитное заземление, а также силовые провода. В более крупных размерах эти соединители также должны надежно сдерживать любую дугу, возникающую при отключении цепи под напряжением, или могут потребовать блокировки для предотвращения размыкания цепи под напряжением.

Socket — это общий термин в британском английском, но существует множество распространенных альтернатив для бытовых разъемов, включая розетку, розетку, настенную розетку и розетку.

«Розетка и розетка» распространены в американском английском для бытовых разъемов, иногда с такими классификаторами, как настенная розетка, электрическая розетка и электрическая розетка.

Радиочастотные соединители

Штекерный разъем BNC, 50 Ом

Разъемы

, используемые на радиочастотах, не должны изменять импеданс линии передачи, частью которой они являются, в противном случае это приведет к отражению сигнала и потерям.Радиочастотный соединитель не должен пропускать внешние сигналы в цепь и должен предотвращать утечку энергии из цепи. На более низких радиочастотах можно с успехом использовать простые соединители, но по мере увеличения радиочастоты эффекты линии передачи становятся более важными, с небольшими колебаниями импеданса соединителей, заставляющих сигнал отражаться от соединителя, а не проходить через него. В диапазоне УВЧ и выше для уменьшения потерь обычно применяется серебряное покрытие разъемов. Общие типы радиочастотных разъемов используются для телевизионных приемников, двусторонней радиосвязи, некоторых устройств Wi-Fi со съемными антеннами, а также промышленных или научных измерительных приборов, использующих радиочастоты.

Разъемы постоянного тока

Разъем постоянного тока — это электрический разъем для подачи питания постоянного тока (DC). Для портативных бытовых электронных устройств часто используется коаксиальный разъем питания, но также существуют многие другие типы разъемов.

Гибридные разъемы

Гибридные разъемы имеют корпуса со вставками, которые позволяют смешивать многие типы разъемов, например, упомянутые выше. Эти кожухи могут также позволять смешивать электрические и неэлектрические интерфейсы, примерами последних являются соединители пневматической линии и соединители оптического волокна.Поскольку гибридные соединители имеют модульную природу, они, как правило, упрощают сборку, ремонт и будущие модификации. Они также позволяют создавать композитные кабельные сборки, которые могут сократить время установки оборудования за счет уменьшения количества отдельных сборок кабелей и разъемов.

Банан

Разъемы типа «банан»

используются для подключения одиночных проводов к электрическому оборудованию. Их часто используют с испытательным оборудованием.

Барьерная планка / проушина для лопаты

Разъем, который фиксирует металлическую лопатку на клемме, скручивая их вместе.

Обжим

Обжимные соединители

могут использоваться для быстрых и фрикционных соединений в приложениях постоянного тока, где соединения постоянно прерываются.

Зажим Alligator / Crocodile

Разъемы

Alligator часто используются в качестве временных измерительных проводов.

Винтовой зажим

Винтовой зажим — это тип электрического соединителя, в котором провод удерживается затяжкой винта.

Телефон

Разъемы

Phone могут использоваться в качестве разъемов в микрофонных кабелях и для низковольтных и слаботочных приложений.

Тройник

Тройник — это электрический соединитель, соединяющий три кабеля вместе.

Аудио и видео

Разъемы

RCA можно использовать в аудиоподключениях.

Разъем DIN подходит для многожильных проводов для соединения аудио- и компьютерных аксессуаров.

Компьютер

Автомобильная промышленность

Порты бортовой диагностики стандартизированы во многих юрисдикциях.

Электрические кабели

Окончание и пол

При использовании для заделки кабелей в некоторых приложениях оба конца кабеля оконцовываются с использованием идентичных разъемов (обычно вилка), как в телефонных кабелях с зарегистрированным разъемом или в сетевых кабелях Ethernet через витую пару, в то время как в других приложениях оба конца оконцовываются по-разному, либо с вилкой и розеткой одного и того же разъема (как в удлинителе), концы которых могут быть соединены друг с другом в петлю, либо с несовместимыми разъемами в переходном кабеле.

Электромонтаж и распиновка

Перекрестный кабель Ethernet с указанием проводки на каждом конце

Когда кабель заканчивается разъемом, различные провода кабеля подключаются к контактам (штырям) разъема. Наиболее распространенными методами соединения контактов с отдельными проводами являются пайка, смещение изоляции, прокалывание изоляции, винтовой зажим, осевой винтовой зажим, зажим в клетке, обжатие, заделка под давлением и наматывание проводов.Некоторые из этих методов подключения можно выполнить без специальных инструментов. Другие методы, требующие специального инструмента, позволяют гораздо быстрее и надежнее соединить разъемы с кабелем и упростить ремонт.

Если в кабеле есть определенные провода (например, цветные провода кабеля Ethernet в TIA / EIA-568-B), то порядок, в котором провода разных цветов подключаются к разным контактам разъема, определяет схему подключения. Различные способы подключения пронумерованных контактов разъема на двух концах кабеля создают разные сборки, которые могут выглядеть одинаковыми, но вести себя по-разному.

Если оба конца кабеля имеют один и тот же разъем, или вилку и розетку разъема, или даже аналогичные разъемы (например, RJ11 и BS 6312, оба из которых часто имеют 6P4C (6 позиций и 4 контакта)), существует понятие прямого и перекрестного кабеля:

  • В прямом кабеле контакты на одном конце точно соответствуют соответствующим контактам на другом конце (контакт 1 — контакт 1, контакт 2 — контакт 2 и т. Д.).
  • Использование одной и той же проводки (провод заданного цвета подключается к контакту с заданным номером, одинаковый на обоих концах) на каждом конце дает прямой кабель.

В перекрестном кабеле контакты не соответствуют друг другу; Чаще всего в перекрестных кабелях некоторые кабели меняются местами, что означает, что если контакт 1 на одном конце переходит к контакту 2 на другом конце, то контакт 2 на первом конце идет к контакту 1 на втором конце, а не к контакту 3 или какому-либо другому. Другое: такие перекрестные кабели симметричны, что означает, что они работают одинаково независимо от того, каким образом вы их подключаете (если вы перевернете кабель, он все равно соединит те же контакты, что и раньше).

Использование разной проводки (провод данного цвета подключается к одному штырю с номером на одном конце и к штырю с другим номером на другом) на каждом конце дает перекрестный кабель.

Хорошо известным перекрестным кабелем является перекрестный кабель Ethernet, который используется для преобразования оконечной нагрузки T568A и T568B.

Конкретно важно не «какой контакт соответствует какому проводу», а «какой контакт на одном разъеме соответствует какому контакту на другом разъеме»: чтобы проиллюстрировать различие, прямые кабели T568A и прямые кабели T568B электрически идентичны : контакт 1 на одном конце соответствует контакту 1 на другом конце, хотя в T568A их соединяет провод с зелеными / белыми полосами, а в T568B — провод с оранжевыми / белыми полосами, который их соединяет.Однако кабель с T568A на одном конце и T568B на другом является перекрестным кабелем.

Название «сквозной» наводит на размышления, но немного вводит в заблуждение: если у кого-то есть ленточный кабель, так что все провода на самом деле прямые и выстроены в линию, выводы на двух концах являются зеркалом друг друга: крайний левый провод на одном конце — это крайний правый провод на другом.

Источник: www.wikipedia.com

Соединители типа Wire-to-Wire — Molex

То же самое между межсоединениями типа Wire-to-Wire

Бесполый, 2.Система соединителей с одним выводом и корпусом с шагом 50 мм, которая снижает затраты на инвентарь, инструменты и настройку для приложений с низким энергопотреблением

 Цепи: 2-8 Шаг: 2,50 мм AWG провода: 20-26
Учить больше | Посмотреть детали
Стандарт.062 «+ и стандартные 0,062» системы штыревых и гнездовых соединителей

Предоставляет широкий спектр опций, включая свободно висящие или панельные корпуса и клеммы 18-30 AWG.

 Цепи: 1-36 Шаг: 3,68 мм AWG провода: 18-30
Учить больше | Посмотреть детали
Разъемы питания Nano-Fit

Самый маленький на сегодняшний день, полностью изолированный заголовок, который удовлетворяет потребности клиентов в электроэнергии и обеспечивает защиту терминалов в небольшом корпусе

 Цепи: 2-16 Шаг: 2.50 мм AWG провода: 20-26
Учить больше | Посмотреть детали
Система разъемов Micro-Fit

Предлагает корпус премиум-класса для предотвращения неправильного соединения, уменьшения отката клемм, снижения утомляемости оператора во время сборки и помощи в приложениях для слепого соединения.

 Цепи: 4-24 Шаг: 3.00 мм AWG провода: 18-30
Учить больше | Посмотреть детали
Стандартные штыревые и гнездовые разъемы 0,093 дюйма

Надежная, экономичная, мощная межкомпонентная система

 Цепи: 1-15 Шаг: 5.03 — 6,70 мм AWG провода: 14-30
Учить больше | Посмотреть детали
Системы соединителей CP Wire-to-Board и Wire-to-Wire

Используя функции полного набора ключей и сочетания цветов, надежные системы коннекторов CP повышают безопасность пользователя и ускоряют сборку бытовых и промышленных межкомпонентных соединений

 Цепи: 2 — 12 * Шаг: 2.50, 3,30, 4,50 и 6,50 мм AWG провода: 16-28
Учить больше | Посмотреть детали | * На основе системы
Семейные разъемы питания Mini-Fit Разъемы питания

Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9 шт.0A и 13,0A соответственно, а также варианты подключения вслепую, обеспечения положения выводов и кожуха обеспечивают универсальную систему разъемов для широкого спектра применений.

 Размеры контуров: 2-24 Шаг: 4,20 мм AWG провода: 16-28
Учить больше | Посмотреть детали
NSCC — Контакт для новой стандартной обсадной колонны

Простое в сборке, экономичное и компактное изделие, обеспечивающее питание электроники кузова без уплотнения в автомобилях и грузовых автомобилях

 Цепи: 2-30 Шаг: 1.50 — 6,00 мм AWG провода: 10-22
Учить больше | Посмотреть детали
Соединительная система VersaBlade Wire-to-Wire

Обеспечивает надежную и гибкую универсальную систему разъемов питания / сигналов, которая может подавать напряжение до 300 В и 15.0A

 Цепи: 1-9 Шаг: 6,20 — 8,90 мм AWG провода: 14-24
Учить больше | Посмотреть детали
Разъемы питания MLX

Шаг 6,35 мм, 2.Система разъемов для штырей и розеток диаметром 13 мм. Также включает систему заземления MLX для централизации проводки электрического заземления.

 Цепи: 1-15 Шаг: 6,35 мм AWG провода: 10-20
Учить больше | Посмотреть детали
Разъемы питания Mega-Fit

Обеспечивают большую мощность на линейный и квадратный миллиметр, чем у большинства промышленных разъемов питания среднего класса

 Цепи: 2-12 Шаг: 5.70 мм AWG провода: 12-16
Учить больше | Посмотреть детали
Система разъемов Super Sabre

Обеспечивает различные варианты питания и питания / сигнала, которые рассчитаны на передачу 34,0 А на блейд-модуль в компактной недорогой системе с высокой плотностью размещения.

 Цепи: 2-8 Шаг: 7.50 мм AWG провода: 10-12
Учить больше | Посмотреть детали
Разъемы питания Mini-Fit Sr.

Мощная соединительная система, доступная в серебре и золоте, способная работать с током до 50,0 А в двухконтурном корпусе 8 AWG

 Цепи: 2 — 14 Шаг: 10.00 мм AWG провода: 8-16
Учить больше | Посмотреть детали

Руководство по выбору электрических разъемов: типы, характеристики, применение

Электрические соединители — это устройства, которые соединяют электрические цепи вместе. Большинство разъемов съемные или временные, но некоторые могут быть постоянными.Разъемы упрощают сборку и производство электронных продуктов. Они также упрощают ремонт цепей и обеспечивают гибкость при проектировании и модификации. Они широко используются в схемах связи, компьютерах, промышленном оборудовании и бытовой электронике.

Большинство разъемов состоит из двух основных частей: корпуса и клемм.

Корпус — это корпус или конструкция, используемая для удержания клемм, стабилизации соединения и защиты контактов от короткого замыкания и / или от различных опасностей окружающей среды.Корпус обычно изготавливается из литого пластика определенного типа, но может быть изготовлен из любого типа изоляционного материала (например, керамики).

Клеммные штыри в разъеме обеспечивают электрическую проводимость, по которой происходит соединение. Они почти всегда состоят из какого-либо металла, но можно использовать любой материал, проводящий электричество (например, углерод или кремний).

Типы

Существует огромное количество отдельных типов электрических соединителей, которые можно различать разными способами, а именно по уровню, функции и окончанию.

Уровень коннектора

Каждый тип разъема может соответствовать одной (или нескольким) из пяти категорий, называемых в отрасли уровнями. Они были определены различными компаниями при поддержке Национальной ассоциации дистрибьюторов электроэнергии (NEDA).

• Уровень «Провод-плата» или «от узла к узлу сборки»

• От коробки к коробке или уровня ввода / вывода

• Уровень микросхемы ИС или от кристалла к корпусу

• Уровень ИС или межплатный блок

• Межплатный уровень

Типы разъемов

Аудиоразъемы используются для крепления кабелей к другому аудиооборудованию, обеспечивая передачу электронного сигнала и защиту заземления.Применения для аудиоразъемов могут быть общего назначения, телефона или микрофона. Большинство аудиоразъемов предназначены для коммерческих целей, но некоторые могут соответствовать военным спецификациям.

Автомобильные электрические разъемы предназначены специально для использования в транспортных средствах.

Разъемы для монтажа на плате

или разъемы для печатных плат — это разъемы, которые можно использовать в качестве компонентов, встроенных в компьютерную плату.

Разъемы для монтажа на плату или разъемы для печатных плат — это разъемы, которые можно использовать в качестве компонентов, встроенных в компьютерную плату.Платы можно настроить в соответствии с требованиями пользователя.

Разъемы

Centronics — это стандартные устройства параллельного интерфейса для подключения принтеров и других периферийных устройств, таких как портативные дисководы, устройства резервного копирования на магнитную ленту и проигрыватели компакт-дисков, к компьютерам. Разъемы Centronics названы в честь принтера, который их первым использовал, и включают в себя два ряда плоских контактов.

Круглые разъемы — это многополюсные разъемы, которые в основном используются для внешнего интерфейса.Их можно использовать для передачи данных, передачи электрических сигналов или для питания электрических устройств. В некоторых случаях круглые соединители были разработаны для передачи того, что можно назвать смешанным сигналом, и могут быть описаны как соединители питания и управления. Эти типы многополюсных разъемов используются как для передачи энергии, так и для передачи сигналов.

Коаксиальные соединители состоят из изолированного центрального проводящего провода, намотанного на другой цилиндрический проводник (экран).Кабель обычно оборачивается другим изоляционным слоем и внешним защитным слоем. Коаксиальные кабели и разъемы способны передавать огромное количество информации. Обычно они используются в приложениях для высокоскоростной передачи данных и кабельного телевидения.

Разъемы

DIN — это высокочастотные, многополюсные электрические разъемы, соответствующие стандартам, установленным Deutsches Institut für Normung (DIN), национальной организацией по стандартизации Германии. Концы разъемов DIN круглые, с насечками и защищены металлической юбкой для обеспечения правильного совмещения контактов.

D-сверхминиатюрные или D-sub разъемы представляют собой прочные электрические разъемы с сопрягаемой поверхностью в форме буквы D. Они обеспечивают поляризацию, поскольку вилка и розетка могут соединяться вместе только одним способом.

Краевые соединители карты (также называемые краевыми соединителями карт) — это встроенные устройства, которые сопрягаются с краями односторонних или двусторонних печатных плат (PCB) для обеспечения внешнего электрического соединения. Отраслевые стандарты определяют характеристики мощности, такие как уровни напряжения, расположение выводов питания и требования к питанию.Например, стандарты PICMG 1.0 / 1.2 определяют спецификации питания для шин межсоединения периферийных компонентов (PCI) и отраслевой стандартной архитектуры (ISA).

Соединители

Fibre Channel — это высокоскоростные соединители, используемые в системах Fibre Channel.

Разъемы IEEE 1394 используются для подключения устройств FireWire ® , таких как хост-контроллеры, адаптеры, жесткие диски, концентраторы, повторители и устройства чтения карт. FireWire, зарегистрированная торговая марка Apple Computer, представляет собой протокол связи для передачи данных, видео и аудио по одному кабелю с очень высокой скоростью передачи данных.

Устройство смены пола — это устройства, которые меняют конец кабеля на другой тип, позволяя соединяться двум кабельным сборкам одного или разных полов.

Прямоугольные соединители для тяжелых условий эксплуатации предназначены для приема больших электрических нагрузок и передачи сигналов в различных условиях эксплуатации. Обычно они используются в промышленных приложениях, где требуется подача высокой мощности. По этой причине для обеспечения безопасной подачи питания используются специальные выводы, такие как припой, проволочная обмотка и другие клеммы для тяжелых условий эксплуатации.

IC соединяет интерфейс или подключает микроэлектронные полупроводниковые микросхемы к печатным платам (PCB) или более крупным устройствам. Электронное устройство межсоединения перекрывает промежуток между двумя проводниками и позволяет течь току или световым волнам от одного к другому. Электронный корпус состоит из пластикового, керамического или металлического корпуса, в котором размещена интегральная схема (ИС) на кремниевом или металлическом кристалле.

Разъемы питания прибора и разъемы питания компьютера (дисковода) используются для подключения источника питания компьютера к жесткому диску, гибкому диску, компакт-диску (CD), цифровому видеодиску (DVD) или другому типу дисковода.Они также используются со съемными носителями, такими как Zip-диски, и устройствами охлаждения компьютеров, такими как вентиляторы и электротермические охладители.

Соединители для медицинской электроники используются с медицинскими приборами и медицинским оборудованием в больницах, клиниках, кабинетах врачей и других медицинских учреждениях.

Микро-разъемы и нано-разъемы имеют шаг контакта 0,05 & # 8221; (микро) и 0,025 & # 8221; (нано) соответственно. Они имеют один или несколько рядов контактов с гальваническим покрытием и могут быть прямыми или прямоугольными.Некоторые микро-разъемы и нано-разъемы имеют круглую или цилиндрическую форму. Другие предназначены для коаксиальных кабелей или ВЧ- и СВЧ-приложений. Доступны как мужские, так и женские устройства. Микро-разъемы и нано-разъемы используются в самых разных отраслях и сферах применения.

Разъемы

Military (MIL-SPEC) представляют собой разъемы корпусного типа, изготовленные в соответствии с военными спецификациями. В их конструкции учтена необходимость защиты соединения от факторов окружающей среды, что позволяет использовать их в военных и аэрокосмических приложениях.Разъем типа AN (армия-флот) устанавливает стандарт для современных разъемов. Их часто называют разъемами «Военный стандарт», «MIL-STD» или «MIL-SPEC».

Модульные разъемы и разъемы RJ включают два схожих, но разных стиля разъемов. Модульные соединители состоят из «сменных модулей», которые можно складывать вместе, чтобы сделать систему больше, улучшить возможности или увеличить ее размер. Зарегистрированный разъем (RJ) — это специальный разъем для телефона и разъема для передачи данных, зарегистрированный в FCC.

Интерфейсные разъемы панели (PIC) — это устройства, установленные снаружи панели, в которой находится ПЛК, компьютер или другие устройства. PIC позволяет пользователю взаимодействовать с ПЛК или компьютером, не открывая дверцу панели, что позволяет избежать потенциальных угроз безопасности. Разъемы питания и коммуникационные порты могут быть размещены в различных комбинациях для производства различных настраиваемых продуктов.

Разъемы

для PC-карт используются для подключения PC-карт, карт CompactFlash и других устройств к компьютерам.Форм-фактор PC-карты определяется и поддерживается Международной ассоциацией карт памяти для персональных компьютеров (PCMCIA), торговой организацией США, занимающейся компьютерной промышленностью. Карты PCMCIA, первоначально известные как карты PCMCIA или PCMCIA, были разработаны для расширения памяти компьютера. Сейчас они используются как сетевые карты, модемы и даже жесткие диски.

Телефонные гнезда и штекеры — это соединители, используемые с телефонами. Они также известны как модульные разъемы (розетка) и модульные разъемы (вилка).

Радиочастотные (RF) и микроволновые соединители используются для соединения концов кабелей в системах, работающих в радиочастотном или микроволновом спектре.Микроволновая печь относится к электромагнитной энергии с частотой выше 1 гигагерца и длиной волны короче 30 сантиметров. Радиочастота относится к переменному току, который генерирует электромагнитное поле, подходящее для беспроводного вещания и / или связи, если ток вводится в антенну. Разъем RF можно найти в системах передачи и позволяет соединять или разъединять компоненты системы. Сопряженная пара состоит из вилки и гнезда.

Соединители для солнечных батарей упрощают подключение к электросети в системах солнечной энергии.Многочисленные версии соединителей или стандартные распределительные коробки без соединителей используются в солнечной промышленности и являются основными характерными элементами солнечных модулей.

Разъемы электромагнитных клапанов используются для подключения электромагнитных клапанов и реле давления. Соединители электромагнитных клапанов часто используются в качестве распределительных коробок, устойчивых к окружающей среде. Эти защитные кожухи могут использоваться с гидравлическими или пневматическими электромагнитными клапанами или реле давления. Определенные устройства могут работать как с переменным, так и с постоянным напряжением, хотя некоторые типы могут работать и с обоими.

Клеммные колодки — это модульные изолированные блоки, которые соединяют два или более проводов вместе. Клеммные колодки используются для закрепления и / или заделки проводов и в своей простейшей форме состоят из нескольких отдельных клемм, расположенных в длинной полосе. Клеммы используются для подключения проводов к земле или, в случае подачи электроэнергии, для подключения электрических выключателей и розеток к сети.

Разъемы для термопар

используются для передачи показаний температуры с термопары (T / C).Эти специализированные разъемы предназначены для удлинения провода термопары и должны быть рассчитаны на определенный температурный режим. Буквы для выбора типов термопар включают B, C, E, J, K, N, R, S, T и W.

Разъемы USB

используются с портами универсальной последовательной шины (USB). Их можно использовать для соединения продуктов USB вместе или для подключения USB-проводов и периферийных устройств к другим стандартным типам портов.

Клеммы для проводов — это пассивные проводники, используемые для облегчения соединения без пайки.Они состоят из двух частей, которые состоят из приемника (охватывающая часть) и ножа (вилка), которые помогают обеспечивать многократное подключение и отключение. Есть много видов продукции. Примеры включают плоские клеммы, кольцевые клеммы, плоские клеммы и теплоотводящие клеммы.

Соединители типа «провод-плата» используются для соединения печатных плат (PCB) с помощью соединителей, прикрепленных к проводам.

Соединители типа Wire-to-Wire используются для соединения двух оконечных соединителей.Они используются в качестве электрических соединителей, электронных соединителей и компьютерных соединителей. Общие технические характеристики соединителя между проводами включают комбинацию сопряжения или пол, количество цепей или позиций и размер провода. Разъемы типа «папа-провод» предназначены для подключения к разъемам «мама-провод».

Коннектор

Некоторые соединители могут быть дополнительно охарактеризованы в зависимости от того, как провод заканчивается или крепится к соединителю.

Обжим

Обжим используется для создания разъемного соединения между проводами и разъемами.Он включает в себя вставку зачищенного провода в металлическую секцию (цилиндр или клемму) и использование обжимного инструмента для приложения давления и плотного сжатия секции вокруг провода. Их часто используют для заделки многожильного провода. Соединители типа «кольцо», «лопатка» и «лезвие» используют обжим для присоединения провода к соединителю.

Обжим проводного соединения. Изображение предоставлено: Кабельный органайзер

Гофрированные соединения часто предпочтительнее по ряду причин:

• Простое, быстрое и дешевое создание / воспроизведение соединений в крупномасштабном производстве.

• Никаких опасных процессов, связанных с установлением соединения.

• Небольшая механическая нагрузка на соединение.

Типы гофрированных соединений включают цилиндрические и открытые.

Цилиндрические соединения представляют собой обжим цилиндрических секций, которые (в зависимости от инструмента) обычно имеют овальную форму. Они широко используются в обычных потребительских приложениях.

Открытые соединения включают обжим секции перед обжимом в U- или V-образную форму.Эти соединения легче автоматизировать и, как правило, они прочнее, чем соединения с цилиндрическим обжимом, что делает их более распространенными в промышленных приложениях.

Смещение изоляции

Разъемы смещения изоляции (IDC)

используются для подключения изолированного провода или кабеля к устройству без предварительной зачистки кабеля или провода. Если вставить в соединитель острый или несколько лезвий, изоляция разрезается при установке.

Изображение предоставлено: Белит Элктроник

Разъемы IDC

отлично подходят для производителей, поскольку исключают этап зачистки, обеспечивая более простой процесс подключения.Однако со временем лезвие, которое разрезает изоляцию, может разрезать провода внутри разъема, снижая ток (что может вызвать выгорание разъема). Также прочность соединения намного ниже, чем у гофрированного. Инструменты для снятия изоляции непроизводственного назначения обычно стоят дороже, чем эффективные инструменты для обжима.

Пайка

Паяные соединения включают плавление присадочного металла (припоя) на электрическом соединении. Затем припой затвердевает, создавая плавленное соединение между двумя металлическими предметами.Припой может обеспечить очень гладкое, прочное и надежное соединение, если все сделано правильно и с правильным типом припоя (компоненты припоя должны соответствовать металлам соединяемых электронных компонентов). Эти соединения обычно медленнее и сложнее, чем гофрированные соединения.

При пайке или пайке выводов на печатной плате электрическое соединение выполняется путем пайки проводов или выводов на печатную плату. При использовании наконечников под пайку, припаивание разъема к месту установки создает электрическое соединение.Технология сквозных отверстий (THT) устанавливает компоненты на печатные платы, вставляя выводы компонентов в плату, а затем припаивая контакты на другой стороне.

Технические характеристики

При выборе электрических разъемов необходимо учитывать ряд факторов в зависимости от типа разъема и его применения.

Производительность

Рабочие параметры описывают условия, при которых электрический разъем предназначен для работы.

• Ток описывает ток (скорость электрического тока), который должен выдерживать соединитель, измеряется в амперах или амперах (A). Номинальный ток на разъемах обычно составляет от 1 до 50 А.

• Напряжение описывает номинальное напряжение разъема, измеряемое в вольтах (В). Типичные значения: 50 В, 125 В, 250 В и 600 В.

• Рабочая температура описывает рекомендованную, диапазон или минимальную / максимальную рабочую температуру электрического разъема.

Физические параметры

Физические параметры описывают физическую конструкцию электрического соединителя.

Шаг контакта — расстояние (от центра до центра) между соседними штырями или выводами в разъеме, обычно измеряемое в миллиметрах (мм). Чем больше шаг контакта, тем меньше плотность соединений (меньше контактов или соединений на площадь). Шаг влияет на искрение, которое возникает, когда два проводника расположены близко (низкий шаг), вызывая помехи.

Количество контактов — количество проводящих элементов, которые сопрягаются с соответствующим элементом, чтобы обеспечить электрический путь.

Материалы — материалы, из которых изготовлен соединитель. Соединители обычно изготавливаются из металла и пластика, но могут быть изготовлены с использованием практически любого проводника и изоляционного материала. Свойства проводящих материалов, которые важны для электрических контактов, включают проводимость, механическую прочность, формуемость и упругость.Некоторые распространенные металлы клемм описаны в таблице ниже:

Металл

Характеристика

Использование

Латунь

Содержание цинка 5-40%; самый дешевый металл на развес; хорошие пружинные, прочностные и электрические свойства

Клеммы КК

Фосфорная бронза

Хорошая прочность, ударная вязкость и проводимость; отличная устойчивость к усталости; превосходная эластичность

Пружины электрического контакта

Бериллий медный

Тончайший медный сплав для пружинных клемм; по цене значительно ниже, чем фосфористая бронза

Приложения, требующие оптимальной производительности

Сплав с высоким содержанием меди

Медь модифицированная высокопрочная; хорошие тепловые и электрические свойства; сопротивляется размягчению при высоких температурах

В основном автомобильная промышленность

Таблица Кредит: Molex

Характеристики

Для некоторых приложений могут потребоваться электрические разъемы для реализации определенных функций.Разъемы с ключом
предназначены для подключения только в определенной ориентации. Это не позволяет пользователю повредить контакты или вставить их в неправильные гнезда. Штифты и корпус ориентированы так, чтобы вилку нельзя было вставить неправильно.

Изображение предоставлено: википедия | Таблица размеров

Заблокированные соединители позволяют заблокировать соединение на месте, предотвращая случайное разъединение соединения.
Герметичные соединители полностью работают под водой и выдерживают давление воды до определенной глубины.
Водонепроницаемые соединители предназначены для защиты соединений от повреждения водой.
Влаго- и маслостойкие соединители предназначены для защиты соединений от повреждений маслом или влагой.
Фильтрация EMI или RFI на разъемах обеспечивает защиту от электромагнитных помех (EMI) и / или радиочастотных помех (RFI).
Экранированные разъемы ESD обеспечивают защиту электрического соединения от электростатического разряда (ESD)


Основы электрических разъемов

Электрические разъемы имеют решающее значение для функциональности почти всех транспортных средств, промышленного оборудования, электрических и электронных устройств.Важно, чтобы разъемы работали должным образом, чтобы предотвратить короткое замыкание и дугу, которые могут повредить ваше оборудование и вызвать сбой.

Существуют разные типы разъемов для разных приложений. Знание того, какой разъем использовать для вашего приложения, гарантирует, что вы создадите надежное электрическое соединение. В долгосрочной перспективе это сэкономит ваше время и деньги за счет сокращения времени простоя оборудования. Клеммы

Клеммы — это базовые разъемы, соединяющие два или более проводов с одной точкой контакта, передающие электрический ток от источника питания к устройству с использованием энергии.Существует множество терминалов, предназначенных для различных приложений.

Двумя наиболее популярными типами электрических разъемов являются обжимные клеммы, для которых требуется обжимной инструмент для крепления клеммы к проводу, и термоусадочные клеммы, которые полностью герметизируют соединение для защиты от коррозии, которая может привести к поломке и простоям. Термоусадочные клеммы доступны в различных формах: обжимные и термоусадочные; припаять и усадить; и стили обжима, пайки и усадки.
  • Кольцевые клеммы названы так из-за кольца на одном конце.Цилиндр на другом конце обжимается или припаивается к проводу, затем прикручивается или прикручивается через кольцо, чтобы образовалась точка контакта. Кольцевые клеммы бывают разных размеров — идентифицируются по цветовой кодировке — в зависимости от калибра провода и диаметра крепежа. Кольцевые клеммы создают очень надежное соединение, поскольку они не могут отделиться от клеммной колодки, пока не будет удален крепеж.
  • Подобно кольцевым клеммам, плоские, защелкивающиеся, фланцевые и крюковые клеммы также крепятся к клеммным колодкам с помощью винтов, но они имеют открытую сторону для облегчения установки.Они имеют немного меньшую надежность, так как не требуется полностью снимать фиксатор, чтобы терминал отсоединился.
  • Стыковые соединители без проблем создают новое электрическое соединение или ремонтируют его, соединяя провода вместе. Они также имеют цветовую маркировку в соответствии с размером, поэтому вы можете выбрать тот, который подходит для вашего калибра провода.
При выборе клемм необходимо учитывать, какой материал лучше всего подойдет для ваших нужд. Термоусадочные клеммы идеально подходят для самых тяжелых условий эксплуатации, поскольку они предназначены для защиты от коррозионных элементов и элементов окружающей среды, которые могут повредить соединение.Также доступны виниловые и нейлоновые клеммы. Нейлоновые клеммы более популярны и работают лучше, чем виниловые, но не обладают такой защитой, как термоусадочные клеммы, для соединений, подверженных воздействию элементов. К другим типам клемм относятся:
  • Высокотемпературные клеммы — Эти клеммы, разработанные для печей и печей, могут выдерживать постоянные температуры 900 ° F и кратковременные температуры до 1200 ° F.
  • Изолированные кабельные наконечники — используются для заделки многожильных проводов и предотвращения истирания винтовых соединений.Они могут работать с одинарными или двойными проводами и требуют обжима для фиксации соединения.
  • Автомобильные клеммы — Эти клеммы состоят из соединяемых вместе мужских и женских частей. Некоторые из них зависят от марки автомобиля. Остальные предназначены для подключения поворотников, радиоприемников, фар и т. Д.
    • Терминалы
  • Deutsch — Разработанные для электрических систем на внедорожной строительной технике, грузовых автомобилях повышенной проходимости и других тяжелых условиях, терминалы Deutsch создают очень надежное герметичное соединение проводов или кабелей на двигателе или шасси, а также под капотом или такси.
Разъемы смещения изоляции

Разъемы смещения изоляции (IDC) полезны для многих приложений и не требуют обжима или пайки. Вместо этого они подключаются к изолированному проводу, проталкивая контакт через изоляцию, создавая соединение. Этот процесс устраняет необходимость зачистки провода.

Существуют разные типы IDC для разных типов соединений: косичка, ответвитель, линейный или параллельный. Некоторые из них, такие как Blue Scotchlok® 801 Instant Auto-Electric Connector, могут использоваться для всех типов соединений.Некоторые из этих разъемов заполнены диэлектрической смазкой, что делает соединение полностью герметичным для надежности. Аккумуляторные и кабельные разъемы

Клеммы и разъемы автомобильных аккумуляторов используются в автопарках и при обслуживании транспортных средств. Наконечники и клеммы могут быть соединены пайкой, опрессовкой или скручиванием, в зависимости от их конструкции. Повышенная опознавательная маркировка позволяет быстро определить полярность и сечение провода, чтобы обеспечить правильное соединение.

Промышленные аккумуляторные батареи и кабельные соединители Safe-Mate используются в оборудовании и транспортных средствах с батарейным питанием, таких как тележки для гольфа, вилочные погрузчики, домкраты для поддонов, ножничные подъемники и подметальные машины, а также их зарядные устройства.Разъемы имеют цветовую маркировку, что позволяет легко определить правильный разъем для вашей системы. Выбирайте из 50, 175 или 350 ампер. Они доступны в вариантах обжима или наплавки. Другие требуют только добавить тепла и вставить кабель аккумулятора. Промышленные соединители

Соединители с разъемными болтами предназначены для соединений проводов и кабелей медь-медь, медь-алюминий и алюминий-алюминий. Это простой способ соединить вместе провод и кабель.

Механические наконечники бывают с прямым и смещенным язычком и предназначены для подключения проводов и кабелей к шинам и клеммным колодкам.Пигтейл-соединители для двигателей состоят из вилок и розеток, которые защелкиваются вместе, чтобы быстро и легко заменить электродвигатели и трансформаторы. Благодаря надежным соединениям вы можете быть уверены, что ваше оборудование будет работать хорошо. Чтобы убедиться, что у вас есть разъемы и другие продукты, необходимые для новых подключений или ремонта электрооборудования,

Basic Electrical Connectors

Практически во всех электронных устройствах электрический разъем, вероятно, играет ключевую роль в обеспечении работоспособности устройства.Однако ненадежные разъемы могут быть причиной выхода продукта из строя или повреждения электрической цепи. Поскольку разъемы отвечают за защиту проводов и их соединение друг с другом, многие из них водонепроницаемы и устойчивы к атмосферным воздействиям, поэтому могут работать даже в высокопроизводительных приложениях.

Теоретически соединитель должен быть устойчивым ко многим внешним факторам, таким как масло, давление и вода. Кроме того, его должно быть относительно легко отсоединить, одновременно создавая безопасное и плотное соединение при соединении с другими разъемами.Идеальные свойства соединителя включают низкое контактное сопротивление, долговечность, высокую изоляцию, экономическую эффективность и надежность. Конкретные свойства зависят от приложения, но обычно соединитель должен обладать хотя бы некоторыми из перечисленных выше характеристик.

Компоненты электрического разъема

Базовый электрический соединитель состоит из нескольких различных элементов, в том числе:

Внешняя оболочка разъема служит первой линией защиты от опасностей окружающей среды, защищая внутренние компоненты разъема и предотвращая контакт внешней среды с концами непокрытых электрических проводов.Сама оболочка имеет отверстия и отверстия для размещения проводов и штырей. Кроме того, внутренняя часть корпуса предназначена для удержания всего на месте путем фиксации штифтов и удержания уплотнений вместе.

Контакты и розетки соединяются друг с другом для проведения электричества через разъем. Посадка должна быть достаточно плотной, чтобы соединение было прочным, но достаточно слабой, чтобы их не было слишком сложно отсоединить. В зависимости от типа разъема количество контактов и розеток может быть разным.

Основная функция фиксатора гнезда — предохранять штифты и гнезда от расшатывания. Для этого пластиковый фиксатор гнезда прижимается к пластиковым защелкам, удерживающим штифты и гнезда на месте, действуя как вторичный запорный механизм. Фиксатор гнезда прикреплен к разъему с переднего конца.

Чтобы вода не попадала в соединитель, на каждом конце имеется резиновое уплотнение. Провода входят в соединитель через уплотнение, которое эффективно использует давление, чтобы блокировать влагу и воду.

Типы электрических разъемов

Поскольку существует огромное количество электрических устройств, количество вариантов электрических соединителей также велико. Типы разъемов включают:

Клеммы и гайки — это основные соединители, которые соединяют два или более проводов в одной точке контакта.

Столбик — это распространенный вид электрического соединителя в испытательном оборудовании, поскольку он чрезвычайно прост и прост в изготовлении. По сути, незакрытый провод зажимается или прикручивается к столбу.Соединение между проводом и стойкой составляет соединитель.

Клеммная колодка, также называемая клеммными колодками или полосами, позволяет подключать несколько отдельных проводов. Его часто используют для подключения различных устройств или для соединения проводов внутри одного устройства. Они доступны в нескольких размерах для подключения различных типов проводов и конфигураций, хотя некоторые клеммные колодки допускают только определенные типы проводов.

Обжимной терминал — особый вид клеммной колодки — это небольшое трубчатое устройство, которое прикрепляется к концу провода.Для завершения крепления клемму обжимают обжимными клещами, обеспечивая надежную фиксацию. Обжимные клеммы можно использовать для соединения двух проводов или для подготовки провода для подключения к винтовой клемме.

  • Разъемы смещения изоляции

Разъемы смещения изоляции позволяют вставлять изолированные провода в разъем без предварительного снятия изоляции. Небольшое устройство в отверстии клеммы смещает изоляцию при вставке провода, тем самым подготавливая провод к контакту.Этот вариант обычно используется с низковольтными приложениями.

  • Штекерные разъемы

Штекерные разъемы состоят из двух сопрягаемых компонентов: вилки и розетки. Штепсельная вилка обычно имеет больше контактов и штырей, которые позволяют ей вставлять в гнездо.

Прочие электротехнические изделия

Больше от Automation & Electronics

Основы подключения

Connector — learn.sparkfun.com

Добавлено в избранное Любимый 47

Введение

Разъемы

используются для соединения частей цепей вместе.Обычно разъем используется там, где в будущем может потребоваться отключение подсекций: входы питания, периферийные соединения или платы, которые, возможно, потребуется заменить.

рассматривается в этом учебном пособии

В этом уроке мы рассмотрим:

  • Базовая терминология разъемов
  • Разделить соединители на отдельные категории
  • Расскажите о различиях между разъемами в этих категориях.
  • Показать, как определить поляризованные разъемы
  • Обсудите, какие разъемы лучше всего подходят для определенных приложений

Рекомендуемая литература

Вы можете найти эти концепции полезными перед тем, как начать изучение этого руководства:

Что такое схема?

Каждый электрический проект начинается со схемы.Не знаю, что такое схема? Мы здесь, чтобы помочь.

Полярность

Введение в полярность электронных компонентов. Узнайте, что такое полярность, в каких частях она есть и как ее идентифицировать.

Терминология разъема

Прежде чем мы начнем обсуждать некоторые часто используемые соединители, давайте исследуем терминологию, используемую для описания соединителей.

Пол

Gender — Пол разъема определяет, подключается он или вставляется, и обычно мужской или женский, соответственно (дети, попросите родителей дать более подробное объяснение). К сожалению, бывают случаи, когда разъем может называться «штыревой», хотя может показаться, что он женский; в разделе примеров мы укажем на некоторые из них, обсуждая отдельные типы компонентов и объясняя, почему это так.

Мужской (слева) и женский 2.Разъемы JST серии PH 0 мм. В этом случае пол определяется индивидуальным дирижером.

Полярность

Полярность — Большинство разъемов можно подключать только с одной ориентацией. Эта особенность называется полярностью, и разъемы, которые имеют некоторые средства предотвращения неправильного подключения, называются поляризованными или иногда с ключом .

Поляризованная розетка для сети для Северной Америки. Благодаря двум разным ширинам ножек вилки вилка будет входить в розетку только в одном направлении.

Контакт

Контакт — Контакты являются деловой частью разъема. Это металлические части, которые соприкасаются друг с другом, образуя электрическое соединение. Здесь также возникают проблемы: контакты могут загрязняться или окисляться, или упругость, необходимая для удержания контактов вместе, со временем может исчезнуть.

Контакты на этом разъеме хорошо видны.

Шаг

Шаг — Многие разъемы состоят из множества контактов, расположенных в повторяющемся порядке.Шаг соединителя — это расстояние от центра одного контакта до центра следующего. Это важно, потому что существует множество семейств контактов, которые выглядят очень похожими, но могут отличаться по шагу, что затрудняет понимание того, что вы покупаете правильный ответный разъем.

Шаг контактов на разъемах на стандартной Arduino составляет 0,1 дюйма.

Циклы стыковки

Циклы соединения — Соединители имеют ограниченный срок службы, и их подключение и отключение — вот что их изнашивает.Таблицы данных обычно представляют эту информацию с точки зрения циклов спаривания , и она широко варьируется от одной технологии к другой. USB-разъем может иметь срок службы в тысячи или десятки тысяч циклов, в то время как межплатный разъем, предназначенный для использования внутри бытовой электроники, может быть ограничен десятками циклов. Важно выбрать разъем с подходящим сроком службы для данного приложения.

Крепление

Mount — Это может сбивать с толку.Термин «крепление» может относиться к нескольким вещам: способу монтажа разъема при использовании (монтаж на панели, свободно висящий, монтаж на плате), под каким углом разъема относительно его крепления (прямой или прямоугольный) или механическое крепление (язычок для пайки, поверхностный монтаж, сквозное отверстие). Мы обсудим это подробнее в разделе примеров для каждого отдельного разъема.

Сравнение трех различных методов монтажа одного цилиндрического разъема: (слева направо) монтаж на плате, монтаж на линейный кабель и монтаж на панели.

Устройство для снятия натяжения

Устройство для снятия натяжения — Когда разъем устанавливается на плату или кабель, электрические соединения становятся несколько хрупкими. Обычно обеспечивается какое-то снятие напряжения для передачи любых сил, действующих на этот разъем, на более механически прочный объект, чем хрупкие электрические соединения. Опять же, позже будет несколько хороших примеров.

Этот разъем для наушников 1/8 «поставляется с» чехлом «для снятия натяжения, надетым на кабель, чтобы предотвратить передачу сил, воздействующих на кабель, непосредственно на электрические соединения.

USB-коннекторы

USB-разъемы бывают двух типов: хост и периферийные устройства. В стандарте USB есть разница между ними, и разъемы на кабелях и устройствах отражают это. Однако у всех USB-разъемов есть общие черты:

  • Поляризация — USB-разъем может быть вставлен только в одном направлении. Можно принудительно вставить соединитель неправильно, но это приведет к повреждению устройства .
  • Четыре контакта — Все разъемы USB имеют не менее четырех контактов (хотя у некоторых их может быть пять, а у разъемов USB 3.0+ и того больше). Это для питания, заземления и двух линий передачи данных (D + и D-). Разъемы USB предназначены для передачи 5 В, до 500 мА.
  • Экранирование — USB-разъемы экранированы, поэтому предусмотрена металлическая оболочка, не являющаяся частью электрической цепи. Это важно, чтобы сигнал оставался неизменным в средах с большим количеством электрических «шумов».
  • Надежное подключение к источнику питания — Важно, чтобы выводы питания подключались до линий передачи данных, чтобы избежать попыток подачи питания на устройство по линиям данных. Все USB-разъемы разработаны с учетом этого.
  • Литой фиксатор натяжения — Все USB-кабели имеют пластиковую накладку на разъеме, чтобы предотвратить натяжение кабеля, которое может потенциально повредить электрические соединения.
Удлинительный кабель USB, на котором отмечены некоторые общие характеристики разъемов USB.

Разъемы USB-A

Гнездо USB-A — это стандартный тип разъема «хоста». Это можно найти на компьютерах, концентраторах или любом другом устройстве, к которому должны быть подключены периферийные устройства. Также можно найти удлинительные кабели с гнездом A и штекером A на другом конце.

Гнездо USB-A на боковой стороне ноутбука. Синий разъем совместим с USB 3.0.

USB-A папа — это стандартный тип разъема для периферийных устройств.Большинство USB-кабелей имеют один конец, оканчивающийся штекерным разъемом USB-A, а многие устройства (например, клавиатуры и мыши) будут иметь встроенный кабель, оканчивающийся штекерным разъемом USB-A. Также можно найти штекерные разъемы USB-A, которые можно установить на плату, для таких устройств, как карты памяти USB.

Два типа разъемов Male USB-A на кабеле SparkFun Cerberus и на плате разработки AVR Stick.

Разъемы USB-B

USB-B, розетка — это стандарт для периферийных устройств.Он громоздкий, но прочный, поэтому в приложениях, где размер не является проблемой, он является предпочтительным средством обеспечения съемного разъема для подключения USB. Обычно это разъем для монтажа на плату в сквозное отверстие для максимальной надежности, но есть и варианты для монтажа на панели.

Платы Arduino, включая этот Uno, уже давно используют гнездовой разъем USB-B из-за его низкой стоимости и долговечности.

USB-B, вилка почти всегда находится на конце кабеля.Кабели USB-B распространены повсеместно и недороги, что также способствует популярности соединения USB-B.

Штекерный разъем USB-B на конце кабеля SparkFun Cerberus.

Разъемы USB-Mini

Соединение USB-Mini было первой стандартной попыткой уменьшить размер USB-разъема для небольших устройств. Гнездо USB-Mini обычно встречается на небольших периферийных устройствах (MP3-плееры, старые мобильные телефоны, небольшие внешние жесткие диски) и обычно представляет собой разъем для поверхностного монтажа, надежность которого зависит от размера.USB-Mini постепенно заменяется разъемом USB-Micro.

Гнездовой разъем USB-Mini на Protosnap Pro Mini.

USB-Mini male — еще один разъем, предназначенный только для кабеля. Как и USB-B, он чрезвычайно распространен, а кабели можно дешево найти практически везде.

Штекерный разъем USB-Mini на конце кабеля SparkFun Cerberus.

Разъемы USB-Micro

USB-Micro — довольно недавнее дополнение к семейству разъемов USB.Как и в случае с USB-Mini, основной проблемой является уменьшение размера, но USB-Micro добавляет пятый контакт для низкоскоростной передачи сигналов, что позволяет использовать его в приложениях USB-OTG (On-the-go), где устройство может захотеть работать как хост или как периферийное устройство в зависимости от обстоятельств.

USB-Micro female используется во многих новых периферийных устройствах, таких как цифровые фотоаппараты и MP3-плееры. Принятие USB-micro в качестве стандартного порта зарядки для всех новых сотовых телефонов и планшетных компьютеров означает, что зарядные устройства и кабели для передачи данных становятся все более распространенными, и USB-Micro, вероятно, вытеснит USB-Mini в ближайшие годы в качестве компактного устройства. USB-разъем на выбор.

Гнездовой разъем USB-Micro на USB-плате LilyPad Arduino.

USB-Micro штекер также предназначен для подключения только кабеля. Как правило, существует два типа кабелей с вилками USB-Micro: один для подключения устройства с портом USB-Micro в качестве периферийного устройства к хост-устройству USB, а другой для адаптации гнездового порта USB-Micro к гнезду USB-A. , для использования в устройствах с поддержкой USB-OTG.

Штекерный разъем USB-Micro на кабеле SparkFun Cerberus. Пигтейл адаптера для использования устройств с поддержкой USB-OTG, имеющих только порт USB-Micro, со стандартными периферийными устройствами USB. Обратите внимание, что не все устройства, поддерживающие USB-OTG, будут работать с этим пигтейлом.

Кабель USB 3.0 micro-B

Кабели USB 3.0 micro-B похожи на разъемы USB 2.0 micro-B, но имеют дополнительные контакты для двух дифференциальных пар и заземления.

Кабель USB 3.0 типа A — Micro-B

Кабель USB 3.1 C

USB C содержит 24 контакта в разъеме USB.В отличие от предыдущих версий-предшественников, эта версия обратимая! Конструкция кабеля USB C также позволяет использовать ток более 500 мА для энергоемких устройств.

Внимание! В зависимости от кабеля не все контакты предназначены для USB C. Некоторые кабели могут иметь только 4 контакта в соответствии со спецификацией USB 2.0, а не полную спецификацию USB 3.1. Двусторонние кабели USB от A до C и SuzyQable — несколько примеров. В зависимости от используемого порта USB вы также можете быть ограничены в количестве тока, который может подаваться на ваше устройство.

Реверсивный USB

С развитием технологий и производства разъемы USB можно вставлять любым способом! Ниже приведены примеры реверсивных разъемов типа A и типа micro-b из каталога.

Если вы ищете USB-разъем или кабель, ознакомьтесь с нашим Руководством по покупке USB-устройств или каталогом.

Разъем SparkFun USB-C

В наличии BOB-15100

SparkFun USB-C Breakout обеспечивает в 3 раза большую мощность, чем предыдущая плата USB, при этом отключая каждый контакт на соединении…

5

Контроллер GPIB-USB

В наличии BOB-00549

Используйте это уникальное устройство для загрузки данных и управления осциллографами с поддержкой шины GPIB, логическими анализаторами, генераторами функций, мощностью…

7

Аудиоразъемы

Еще одна знакомая группа разъемов — это те, которые используются для аудиовизуальных приложений — RCA и phono.Хотя на самом деле они не могут считаться принадлежащими к одному семейству, в отличие от различных USB-разъемов, мы будем считать, что они оба принадлежат к одному и тому же коду.

Разъемы типа «телефон»

Вы, вероятно, сразу узнаете 1/8-дюймовую версию этого разъема как штекер на конце пары наушников. На самом деле эти разъемы бывают трех распространенных размеров: 1/4 дюйма (6,35 мм), 1/8 Разъемы размером «(3,5 мм) и 2,5 мм. ¼» находят широкое применение в профессиональном аудио- и музыкальном сообществе — большинство электрогитар и усилителей имеют разъемы 1/4 дюйма с наконечником-гильзой (TS).1/8 «наконечник-кольцо-рукав (TRS) очень распространен в качестве разъема для наушников или выходных аудиосигналов на MP3-плеерах или компьютерах. Некоторые сотовые телефоны снабжены разъемом 2,5 мм для наконечника-кольца-кольца-рукава (TRRS) для подключение к наушникам, которые также включают микрофон для громкой связи.

Обычная доступность этих разъемов и кабелей делает их хорошим кандидатом для приложений общего назначения — например, задолго до USB, графические калькуляторы Texas Instruments использовали 2.Разъем TRS 5 мм для разъема последовательного программирования. Следует помнить, что типы соединителей типа «наконечник-втулка» не рассчитаны на несущую мощность; во время вставки наконечник и гильза могут на мгновение закоротиться вместе, что может привести к повреждению источника питания. Отсутствие экранирования делает их плохими кандидатами для высокоскоростных данных, но через эти разъемы можно передавать низкоскоростные последовательные данные.

Штекер TRS для наушников, 1/8 дюйма. Обычно через наконечник и кольцо передаются стереофонические аудиосигналы, а через разъем подключается к земле.

Телефонный штекер 1/8 «. Обратите внимание на отсутствие кольцевого контакта на этом разъеме.

Гнездо для наушников 1/8 «на плате с помеченными контактами, соответствующими соединениям контактов. Когда разъем не вставлен, внутренний переключатель соединяет наконечник и кольцевые контакты с соседними немаркированными контактами, обеспечивая обнаружение вставки.

Разъемы RCA

Известный в течение многих десятилетий как разъем для домашних стереосистем, разъем RCA был представлен в 1940-х годах компанией RCA для домашних фонографов.В аудиовизуальной сфере его постепенно вытесняют соединения, подобные HDMI, но повсеместное распространение разъемов и кабелей делает его хорошим кандидатом для домашних систем. Пройдет много времени, прежде чем он устареет.

Гнездовые разъемы RCA обычно встречаются на устройствах, хотя можно найти удлинительные или переходные кабели с гнездовыми гнездами на них. Большинство разъемов RCA подключаются к одному из четырех типов сигналов: компонентное видео (PAL или NTSC, в зависимости от того, где было продано оборудование), композитное видео, стереозвук или аудио S / PDIF.

Гнездовой разъем RCA, для видеосигналов. Обычно разъемы видеосигнала NTSC или PAL желтого цвета.

Штекерные разъемы RCA обычно находятся на кабелях.

Штекеры RCA. Красный и белый обычно используются для аудиоприложений, а красный означает «правильный» аудиоканал.

Разъемы питания

Хотя многие разъемы передают питание в дополнение к данным, некоторые разъемы используются специально для подключения питания к устройствам.Они сильно различаются в зависимости от области применения и размера, но здесь мы сосредоточимся только на некоторых из наиболее распространенных.

Соединители для цилиндров

Разъемы типа

Barrel обычно используются в недорогой бытовой электронике, которую можно подключить к электросети через громоздкие настенные адаптеры переменного тока. Настенные адаптеры широко доступны, с различными номинальными мощностями и напряжениями, что делает цилиндрические соединители обычным средством подключения питания к небольшим проектам.

Гнездовой цилиндрический соединитель или «джек» можно приобрести в нескольких вариантах: монтаж на печатной плате (поверхностный монтаж или сквозное отверстие), монтаж на кабеле или монтаж на панели.Некоторые из этих разъемов будут иметь дополнительный контакт, который позволяет приложению определять, подключен ли источник питания к цилиндрическому разъему или нет, что позволяет устройству обходить батареи и продлевать срок их службы при работе от внешнего источника питания.

Женский цилиндрический соединитель. Если вилка не вставлена, штифт «обнаружения вставки» будет закорочен на штифт «муфты».

Штыревой цилиндрический соединитель, или «вилка», обычно встречается только в разновидностях концевой заделки проводов, хотя существует несколько способов прикрепления вилки к концу провода.Также можно приобрести штекеры, которые заранее прикреплены к кабелю.

Штекер для подключения к любому источнику питания. Обратите внимание, что соединение муфты предназначено для обжима провода для дополнительной разгрузки от натяжения. Внимание! Существуют разные мнения относительно пола гнезда и штекера для этих коаксиальных разъемов малой мощности. В зависимости от того, где у вас есть эти разъемы, разъем можно назвать «штекерным» цилиндрическим разъемом из-за штифта в центре и наоборот для разъема.Обязательно ознакомьтесь с изображением продукта и спецификациями, чтобы найти то, что вы ищете! Разъемы типа

Barrel обеспечивают только два соединения, часто называемых «штифтом» или «наконечником» и «гильзой». При заказе есть три отличительных характеристики цилиндрического соединения: внутренний диаметр (диаметр штифта внутри гнезда), внешний диаметр (диаметр гильзы на внешней стороне вилки) и полярность (соответствует ли напряжение втулки. выше или ниже напряжения на наконечнике).

Диаметр втулки чаще всего равен 5.5 мм или 3,5 мм.

Диаметр пальца зависит от диаметра втулки; втулка 5,5 мм будет иметь штифт 2,5 мм или 2,1 мм. К сожалению, это означает, что штекер, предназначенный для вывода 2,5 мм, подойдет к разъему 2,1 мм, но соединение будет в лучшем случае прерывистым. Штекеры 3,5 мм обычно подключаются к разъему со штекером 1,3 мм.

Полярность — это последний аспект, который следует учитывать; Чаще всего втулка будет считаться 0 В, а на наконечнике будет положительное напряжение относительно гильзы.У многих устройств есть небольшая диаграмма, показывающая полярность, ожидаемую устройством; Соблюдайте это с осторожностью, так как неподходящий источник питания может повредить устройство.

Заглушки обоих размеров втулки обычно имеют длину 9,5 мм, но существуют и более длинные, и более короткие. Во всех продуктах SparkFun используются отрицательная гильза 5,5 мм и положительный штифт 2,1 мм; мы рекомендуем по возможности придерживаться этого стандарта, так как это наиболее распространенный ароматизатор, встречающийся в дикой природе.

Общие схемы полярности для адаптеров переменного тока с цилиндрическими вилками.Положительная полярность (наконечник положительный, гильза 0 В) является наиболее распространенной. Диаграмма любезно предоставлена ​​пользователем Википедии Три четверти десять.

Разъемы «Molex»

Большинство компьютерных жестких дисков, оптических приводов и других внутренних периферийных устройств получают питание через так называемый разъем «Molex». Чтобы быть более точным, это разъем Molex серии 8981 — на самом деле Molex — это название компании, которая изначально разработала этот разъем еще в 1950-х годах, — но его обычное использование несколько опровергло этот факт.

Разъемы Molex

рассчитаны на большой ток: до 11 А на контакт. Для проектов, где может потребоваться много энергии — например, станок с ЧПУ или 3D-принтер — очень распространенным методом питания проекта является использование источника питания настольного ПК и подключение различных системных схем через разъемы Molex.

Разъем Molex — это тот, в котором терминология «папа / мама» немного странная. Гнездовой соединитель обычно находится на конце кабеля и скользит внутри пластиковой оболочки, которая окружает штыри на штыревом соединителе.Обычно разъемы запрессовываются и очень и очень тугие — они предназначены для подключения и отключения только несколько раз и, как таковые, являются плохим выбором для систем, в которых соединения будут часто меняться.

Штекерный разъем Molex. Пол контактов внутри разъема — это то, что означает пол разъема в целом. Гнездовой разъем Molex на проектном блоке питания.

Разъем IEC

Как и в случае соединителя Molex, в данном случае обобщенное имя компонента стало синонимом отдельного конкретного элемента.Разъем IEC обычно относится к входу блока питания, который обычно встречается в блоках питания настольных ПК. Строго говоря, это разъемы IEC 60320-1 C13 (розетка) и C14 (вилка).

C14 Вход питания IEC, вилка, для проектного источника питания постоянного тока. Обратите внимание, что, как и в случае разъема Molex, пол разъема определяется контактами внутри кожуха. C13 гнездовой разъем питания IEC на довольно стандартном кабеле питания переменного тока. Кабели с этим концом можно найти по всему миру, обычно с доминирующим локальным разъемом переменного тока на другом конце. Разъемы

IEC используются почти исключительно для подачи питания переменного тока. Хорошая вещь в использовании одного в проекте заключается в том, что кабели IEC-to-wall очень распространены. и доступны с локализованными розетками для большинства международных местоположений!

Разъем JST

В SparkFun мы часто ссылаемся на «разъемы JST 2,0 мм». Это еще одно обобщение конкретного продукта. JST — японская компания, которая производит высококачественные разъемы, а наш предпочтительный 2,0-мм разъем JST — это двухпозиционный поляризованный разъем серии PH.

Все одноэлементные литий-полимерные ионные батареи SparkFun стандартно поставляются с этим типом разъема JST, и многие из наших плат включают этот разъем (или место для него) в качестве входа источника питания. Его преимущество в том, что он компактный, прочный и сложный для обратного подключения. Еще одна особенность, которая может быть преимуществом или недостатком, в зависимости от того, как вы на нее смотрите, заключается в том, что разъем JST сложно отсоединить (хотя аккуратно примененный диагональный резак может быть полезен!) После его соединения.Хотя это снижает вероятность выхода из строя во время использования, это также означает, что отключение аккумулятора для зарядки может повредить разъем аккумулятора.

2-контактный штекер JST на USB-плате LilyPad Arduino. Опять же, как и в случае с Molex, контакты внутри кожуха определяют пол разъема. Штекерные и розеточные 2-контактные разъемы JST.

Есть разъемы серии PH с более чем двумя позициями; SparkFun даже продает их. Однако чаще всего мы используем двухпозиционное подключение батареи.

Антенные разъемы SMA

Далее следует объяснение сбивающих с толку соглашений об именах для разъемов SMA. Если вы не хотите понимать, почему так принято, вы можете просто взглянуть на 4 картинки и двигаться дальше. В противном случае получайте удовольствие от чтения!

Условные обозначения разъема RF

SparkFun использует разъемы типа SMA на нескольких платах, которым требуется подключение с сопротивлением 50 Ом к внешней антенне (GPS, Bluetooth, сотовая связь, Nordic и XBee).Однако на некоторых из этих плат используются разъемы SMA другого пола и полярности. Поэтому нам нужны разные антенны, чтобы соответствовать определенному полу или полярности РЧ-соединений.

Существует 4 различных типа разъемов SMA, использующих комбинацию пола, которая относится к центральному контакту, и полярности, которая относится к… ..ээ, здесь это сбивает с толку. Википедия пытается это объяснить. Но из того, что я обнаружил, была оригинальная «старая» конструкция разъемов SMA.

Разъемы SMA

Первоначальная конструкция SMA требовала наличия двух совместимых разъемов:

Наружная резьба SMA
Центральный штифт, внутренняя резьба 		Внутренняя резьба SMA
Центральное отверстие, внешняя резьба

Два вышеуказанных разъема были разработаны для совместного использования, но с этой конфигурацией возникла проблема, и FCC начала двигаться в направлении соответствия Части 15.Все это означает, что все разъемы SMA RF меняют пол (центральный штифт). Действительно раздражает тех из нас, кому нужно подключить антенну к радиочастотному устройству. Изменение пола FCC было введено, чтобы домашние пользователи не могли повредить радиочастотное оборудование (например, домашний Wi-Fi) при прикручивании антенны. Если все антенны — розетки, повредить центральный разъем невозможно.

Однако есть одна закономерность; все антенны, кабели или что-либо, что было прикреплено к потенциально стационарному объекту, использовали конструкцию с внешней гайкой или внутренней резьбой, а все стационарные устройства использовали конструкцию с внешней резьбой.Это относится ко всем продуктам SparkFun. Все наши антенны либо SMA-штекерные, либо RP-SMA-женские. Все наши платы имеют тип SMA female или RP-SMA male.

Разъемы RP-SMA

Единственное, что изменилось в соответствии с требованиями Части 15, — это центральный штифт, что изменило полярность соединения и сформировало «новый» стандарт; обращенно поляризованный SMA (RP-SMA). RP (обратная полярность) названа в честь «пола резьбы» и имеет штифт противоположного пола.

Следующие две фотографии считаются обратно поляризованными (RP-SMA).

Наружная резьба RP-SMA
Центральное отверстие, «наружная» внутренняя резьба 		RP-SMA Внутренняя
Центральный штифт, внутренняя внешняя резьба

Если на плате нет разъема u.FL для подключения внешней антенны, платы и антенны SparkFun RF будут использовать комбинацию старого (SMA) и нового (RP-SMA):

  • Сотовая связь и GPS (900/1700/1800 МГц и 1.57542 ГГц соответственно) обычно используется старое соглашение: вилка SMA для антенн и розетка SMA для модулей.

  • Anything 2.4GHz (Bluetooth, ZigBee, WiFi и Nordic) обычно используют новое соглашение: вилка RP-SMA на антеннах и розетка RP-SMA на модулях.

Действительно, дескриптор пола можно игнорировать. Если у вас есть плата или модуль RP-SMA, вам понадобится антенна RP-SMA и т. Д. Для SMA. Довольно просто, правда ?! Просто убедитесь, что частота антенны совпадает с частотой вашей платы.

И на всякий случай, если вы обнаружите старый и новый микшер, мы продаем штекер SMA к штекеру RP-SMA и гнездо RP-SMA к штекеру RP-SMA, которые будут сопрягать большинство комбинаций антенны и разъема.

Надеюсь, вы не совсем запутались!

Если вы ищете радиочастотный разъем или антенну, ознакомьтесь с нашим Руководством по покупке радиочастотных разъемов или каталогом.

Штыревые соединители имеют несколько различных способов подключения.Как правило, одна сторона представляет собой серию контактов, которые припаяны к печатной плате, и они могут быть либо под прямым углом к ​​поверхности печатной платы (обычно называемой «прямой»), либо параллельно поверхности платы (что сбивает с толку как «правый»). -угловые «булавки»). Такие соединители бывают разных шагов и могут иметь любое количество отдельных рядов контактов.

Соединение штырей разъема под прямым углом «мама» на базовой плате FTDI.

Наиболее часто встречающиеся контактные разъемы — это одинарные или двухрядные разъемы 0,1 дюйма (2,54 мм).Это стандартный шаг, совместимый с макетной платой. Они бывают двух типов: вилка и розетка — это разъемы, используемые для соединения плат и экранов Arduino. Пользователи могут легко подключить перемычки к макетным платам.

Разъемы штырей 0,1 дюйма, вилка и розетка, на плате Arduino Uno.

Другие участки не редкость; например, в беспроводном модуле XBee используется версия того же разъема с шагом 2,0 мм. Ниже представлен вид сверху, показывающий гнездовой разъем SMD с шагом 2,00 мм, припаянный к плате.Как видите, два ряда металлических сквозных отверстий для разъемов, совместимых со стандартной макетной платой, рядом с заголовками расположены на расстоянии 0,1 дюйма (2,54 мм) друг от друга.

XBee Explorer USB с SMD-разъемами с шагом 2,00 мм, припаянными к плате.

Распространенной разновидностью этой детали является версия с «машинным штифтом». В то время как обычная версия изготавливается из штампованного и гнутого листового металла, соединители машинных штифтов формируются путем придания металлу нужной формы. В результате получается более прочный соединитель с лучшим соединением и более длительным сроком службы, что делает его несколько более дорогим.

Заголовки машинные с внутренней резьбой. Обратите внимание, что они предназначены для разделения на более мелкие секции, в то время как стандартные разъемы для штыревых штырей 0,1 дюйма — нет. Также важно отметить, что не все штыревые разъемы, не относящиеся к машинному, совместимы с различными штырями машины.

Кабели, предназначенные для подключения к этим контактным разъемам, обычно бывают двух типов: отдельные провода с обжимными разъемами на них или ленточные кабели с разъемами с смещением изоляции .Их можно просто закрепить на конце ленточного кабеля, что создаст соединение с каждым из проводников ленточного кабеля. Как правило, кабели доступны только для женского пола, и ожидается, что с ними будет сопрягаться штекер.

Шестиконтактный обжимной кабель. Каждый провод зачищается по отдельности, к нему обжимается соединитель, а затем соединители вставляются в пластиковую рамку. Разъемы смещения изоляции (IDC) 2×5 на ленточном кабеле. Этот тип кабеля можно быстро собрать, поскольку он не требует зачистки отдельных разъемов.Он также имеет поляризационные выступы на каждом конце, чтобы предотвратить неправильную вставку в соединительный разъем на стороне платы. В гибких схемах

также можно использовать выводы для пайки со стандартным шагом 0,1 дюйма. Эти выводы скреплены скобами через гибкую подложку для обеспечения контакта с полупроводящим материалом.

Язычок припоя прикреплен скобами к гибкому датчику.

В зависимости от вашего проекта и набора навыков существует несколько способов подключения к паяным вкладышам.Пользователи могут вставлять выводы припоя в макетные платы или паять непосредственно к контактам. Тем не менее, тонкие выводы под пайку могут со временем сломаться при чрезмерном сгибании и могут ослабнуть в гнезде платы. Гибкие датчики также могут быть чувствительны к теплу из-за полупроводящего материала. В качестве альтернативы, разъемы Amphenol FCI Clincher были разработаны с более толстыми выводами и разъемами, совместимыми с макетными платами, для более надежного соединения.

Разъемы Amphenol FCI Clincher с опрессовкой на гибкие датчики для более надежного соединения.

Временные соединители

Винтовые клеммы

В некоторых случаях может потребоваться подключить к цепи неизолированный провод без оконечной нагрузки. Винтовые клеммы — хорошее решение для этого. Они также подходят для ситуаций, в которых соединение должно поддерживать несколько различных подключаемых устройств.

Обратной стороной винтовых клемм является то, что они довольно легко откручиваются, оставляя оголенный провод в вашей цепи.Небольшая капля горячего клея может решить эту проблему, и ее не будет слишком сложно удалить позже.

Винтовые клеммы

обычно предназначены для узкого диапазона размеров проводов, и слишком маленькие провода могут быть такой же большой проблемой, как и слишком большие провода. SparkFun имеет четыре типа винтовых клемм — 2,54 мм (стандартная макетная плата 0,1 дюйма), версия с шагом 3,5, 5 и 10 мм.

Нажмите здесь, чтобы увидеть больше винтовых клемм

Большинство винтовых клемм имеют модульную конструкцию, и их можно легко удлинить на один и тот же шаг, просто соединив вместе две или более небольших секций.

Винтовые клеммы с шагом 3,5 мм, показывающие точку вставки подключаемого провода, фиксирующий винт, удерживающий провод на месте, и модульные разъемы по бокам отдельных блоков, позволяющие соединять несколько частей вместе.

Пружинные клеммы

Альтернативой винтовым клеммам являются пружинные клеммы (также известные как разъемы типа «push-in», «cage-clamp» или «poke-home»). Пружинные клеммы работают аналогично винтовым клеммам. Однако вместо того, чтобы затягивать винт для соединения с куском проволоки, пружина сжимает вместе куски металла.

Пружинные клеммы представляют собой альтернативу винтовым клеммам. Они лучше работают в условиях сильной вибрации (например, в автомобильной промышленности) или когда провод расширяется / сжимается из-за циклического изменения температуры. Кроме того, натяжение автоматически регулируется в соответствии с калибром провода (при условии, что оно находится в пределах допустимой толщины провода), в отличие от колебаний натяжения, когда пользователь затягивает винтовой зажим. Ниже приведены несколько пружинных клеммных разъемов, которые SparkFun имеет в каталоге.

Терминал динамика — 4 пружины

На пенсии COM-11145

Вы можете узнать в них разъемы, которые обычно используются для домашних стереодинамиков. У них получается хорошая пружина тэ…

Пенсионер

Некоторые платы (например, gamer: bit, LumiDrive и Qwiic MP3 Trigger и многие другие) оснащены пружинным зажимом для легкого доступа к контактам ввода / вывода.

Шариковая ручка, прижимающая язычок gamer: bit к коннектору poke-home для подключения куска провода.

Банановый соединитель

Большинство единиц оборудования для проверки мощности (мультиметры, блоки питания) имеют очень простой разъем, называемый «банановый разъем». Они соединяются с «банановыми вилками», гофрированными пружинными металлическими вилками, предназначенными для единственного подключения к источнику питания. Они часто доступны в штабелируемой конфигурации и могут быть легко подключены к любому типу проводов.Они способны выдерживать ток в несколько ампер и недороги.

Штабелируемый банановый штекер. Обратите внимание, что есть два разных способа подключить дополнительную банановую вилку. Настольный комплект переменного тока Extech с банановыми домкратами спереди.

Зажим для аллигатора

Названные по понятным причинам, зажимы типа «крокодил» подходят для тестовых подключений к стойкам или оголенным проводам. Они имеют тенденцию быть громоздкими, легко замыкаются на ближайшем голом металле и имеют достаточно плохой захват, что может быть легко нарушено.В основном они используются для недорогих соединений во время отладки.

Инструмент «третьей руки», в котором используются зажимы из крокодиловой кожи для удержания заготовок, а также удерживается провод с зажимом из крокодиловой кожи для электрических испытаний. Обратите внимание на пластиковый чехол вокруг зажима «крокодил», чтобы снизить вероятность его короткого замыкания на другие соединения.

Зажим для микросхемы (или крючок для микросхемы)

Для более тонких измерительных операций на рынке имеется множество зажимов для микросхем. Их размер позволяет пользователю закрепить их на выводах ИС, не касаясь соседних выводов; некоторые из них достаточно хрупкие, чтобы их можно было закрепить даже на ножках компонентов SMD с мелким шагом.Эти небольшие зажимы можно найти на логических анализаторах, а также на измерительных выводах, которые отлично подходят для создания прототипов или поиска неисправностей в схемах.

Большой зажим для микросхемы на конце провода. Этот зажим все еще достаточно мал, чтобы его можно было подсоединить к одной ножке на микросхеме со сквозным отверстием, не создавая проблем для соседних контактов.

Разъемы прочие

Модульные соединители типа RJ

Зарегистрированные разъемы jack являются стандартными для подключения телекоммуникационного оборудования к местной АТС.Имена, которые обычно ассоциируются с ними (RJ45, RJ12 и т. Д.), Не обязательно верны, поскольку обозначение RJ основано на комбинации количества позиций, количества фактически присутствующих проводников и схемы подключения. Например, хотя концы стандартного кабеля Ethernet обычно обозначаются как «RJ45», на самом деле RJ45 подразумевает не только 8-позиционное 8-проводное модульное гнездо, но также подразумевает, что он подключен к сети Ethernet.

Эти модульные соединители могут быть очень полезными, поскольку они сочетают в себе готовность к эксплуатации, несколько проводников, умеренную гибкость, низкую стоимость и умеренную допустимую нагрузку по току.Хотя изначально эти кабели не предназначались для передачи большого количества энергии, они могут использоваться для передачи данных и нескольких сотен миллиампер от одного устройства к другому. Следует позаботиться о том, чтобы разъемы, предусмотренные для таких приложений, не были подключены к обычным портам Ethernet, так как это может привести к повреждению.

Стандартный модульный разъем 8p8c (8-контактный, 8-проводной) «RJ45». Имейте в виду, что если вы собираетесь использовать этот тип разъема для передачи сигналов постоянного тока и питания, вам следует избегать использования разъемов со встроенными трансформаторами сигналов.

Разъемы типа D-sub

Названные в честь формы корпуса, сверхминиатюрные разъемы D являются классическим стандартом в мире вычислений. Существует четыре распространенных разновидности этого разъема: DA-15, DB-25, DE-15 и DE-9. Номер контакта указывает количество предоставленных соединений, а буквенное сочетание указывает размер корпуса. Таким образом, ДЕ-15 и ДЕ-9 имеют одинаковый размер корпуса, но разное количество соединений.

Женский разъем DE-9 для монтажа на плате.Пол определяется контактами или гнездами, связанными с каждым сигналом, а не соединителем в целом, что делает этот соединитель гнездовым, несмотря на то, что он эффективно вставляется в оболочку ответного соединителя.

DB-25 и DE-9 — самые полезные для аппаратного хакера; многие настольные компьютеры все еще включают по крайней мере один последовательный порт DE-9 и часто один параллельный порт DB-25. Также широко доступны кабели с разъемами DE-9 и DB-25. Как и вышеупомянутый модульный соединитель, он может использоваться для обеспечения питания и двухточечной связи между двумя устройствами.Опять же, поскольку обычное использование этих кабелей , а не включает передачу энергии, очень важно, чтобы любое перепрофилирование кабелей выполнялось осторожно, поскольку нестандартное устройство, подключенное к стандартному порту, может легко вызвать повреждение.

Ресурсы и дальнейшее развитие

Теперь у вас должно быть хорошее представление о том, какие разъемы лучше всего подходят для определенных приложений и какие разъемы будут вам полезны в вашем следующем проекте. Пожалуйста, ознакомьтесь с этими другими ссылками, чтобы узнать больше о разъемах.

Если вы хотите изучить больше руководств по SparkFun, ознакомьтесь с другими предложениями:

Последовательная связь

Концепции асинхронной последовательной связи: пакеты, уровни сигналов, скорости передачи, UART и многое другое!

Что такое Ардуино?

Что это вообще за «Ардуино»? В этом руководстве подробно рассказывается о том, что такое Arduino, а также о проектах и ​​виджетах Arduino.

Логические уровни

Узнайте разницу между устройствами 3,3 В и 5 В и логическими уровнями.

Электроэнергетика

Обзор электроэнергии, скорости передачи энергии. Мы поговорим об определении мощности, ваттах, уравнениях и номинальной мощности. 1,21 гигаватта учебного удовольствия!

I2C

Введение в I2C, один из основных встраиваемых протоколов связи, используемых сегодня.

Или ознакомьтесь со следующей записью в блоге:

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
