Как поднять давление в котле, если оно слишком низкое

Ваш котел должен работать нормально, за исключением того, что манометр показывает ниже 1 бар или 14 фунтов на квадратный дюйм (psi).Сначала найдите ссылку для доливки на вашем бойлере. Это может быть внешний тип, с ключом или без ключа.

Медленно открывайте клапан, внимательно наблюдая за показаниями манометра. Вы должны услышать поступление воды, когда манометр поднимется выше 1,1–1,2 фунта на квадратный дюйм. Остановитесь на этом. По мере того, как новая вода нагревается, она расширяется и повышается общая температура воды.

Вам нужно делать это один или два раза в год. Если давление в вашей котельной системе продолжает падать, есть вероятность, что где-то есть утечка воды, и в этом случае вам следует обратиться за помощью к инженеру по газовой безопасности.

пузырьков воздуха в трубах отопления

Откуда они берутся?

При повторном заполнении пустой системы весь воздух в трубах сжимается и выталкивается в самые высокие точки системы трубопроводов. С чугунными радиаторами это часто означает верх каждого чугунного радиатора. Пресная вода, заполняющая систему, также содержит до 10% растворенного воздуха. Это объясняет, почему после заполнения системы и удаления воздуха в некоторых радиаторах на следующий день снова появляется воздух.

Поскольку система отопления работает круглый год, каждый шток клапана и уплотнение насоса медленно протекают на микроскопическом уровне.Об этом свидетельствуют обработанные системы, поскольку вокруг всех этих крошечных утечек образуется белая корка. Это нормально. Когда вода покидает систему через все эти крошечные отверстия, в систему через подающий клапан котла поступает больше свежей воды. Эта пресная вода, конечно, полна растворенного воздуха.

Растворенный воздух становится проблемой при понижении давления воды. Пресная вода поступает из здания под давлением примерно 80 фунтов на квадратный дюйм. Клапан подачи котла подает воду в котел под давлением 25 фунтов на квадратный дюйм.Эта вода нагревается котлом и попадает в радиаторы четвертого этажа при давлении менее 20 фунтов на квадратный дюйм. Чем ниже давление, тем больше становятся пузырьки воздуха и тем легче блокировать поток тепла. Для демонстрации встряхните банку газированной воды и быстро откройте ее. Высокое давление внутри банки, переходящее к низкому давлению снаружи, позволяет пузырькам расширяться и раздувать липкую ленту по всему полу.

Как вывести воздух?

Вентиляционные отверстия

Многие здания имеют стандартные автоматические вентиляционные отверстия на радиаторах верхнего этажа или на крыше.Когда система заполнена, эти вентиляционные отверстия пропускают воздух прямо через них и останавливаются, когда вода достигает их, а небольшой поплавок поднимается и закрывает его. Если в системе не накопится достаточно воздуха, вентиляционное отверстие останется закрытым. Вентиляционные отверстия неэффективны для удаления растворенного в воде воздуха.

Сепараторы воздуха

Воздухоотделитель представляет собой небольшой резервуар типа резервуара, заполненный специальной сеткой. Эта сетка создает зону низкого давления, к которой прилипают пузырьки воздуха и «вычищаются» из системы.Воздухоотделитель прокладывается в системе отопления как можно ближе к котлу на так называемой стороне низкого давления теплового насоса. Причина этого в том, что растворенные пузырьки воздуха выходят из раствора при самой высокой температуре и самом низком давлении. Сепараторы удаляют захваченный воздух, но не доходят до верхнего этажа и удаляют захваченный воздух. Совместное использование разделителей и вентиляционных отверстий наиболее эффективно.

Расположение насоса системы отопления, подачи котла и предохранительного клапана

Мы решили проблемы с воздухом в зданиях, просто переместив насос отопления на подающую сторону котла.Многие тепловые насосы были установлены на обратных трубах охладителя котла, чтобы защитить их от перегрева. Это больше не актуально для современных высокотемпературных материалов для насосов. Перемещение отопительного насоса в правильное место позволяет всей энергии, создаваемой насосом, повышать давление в самых высоких точках системы отопления. Благодаря этому более высокому давлению скопившиеся пузырьки воздуха должны быть как можно меньше. При правильном расположении насоса котел, подающий клапан и дорогостоящие предохранительные клапаны находятся на стороне низкого давления насоса.Это помогает этим компонентам служить дольше.

Расширительные баки водогрейного котла

Бойлер с надлежащим управлением и контролем воздуха, гидравлический воздушный шлюз будет исключен или значительно сведен к минимуму. Необходим воздух внутри гидронной системы. Однако только в том случае, если воздух находится в расширительном бачке, где он обеспечивает амортизацию. Подушка для воды, когда вода нагревается и происходит расширение.

Кроме того, для удаления загрязненного воздуха в нежелательных местах используются средства контроля и удаления воздуха, а также процедуры минимизации.Воздух будет оседать в таких местах, как стояки в петле трубопровода. Это необходимо для того, чтобы загрязненный воздух не попадал в гидравлический контур. Кроме того, он оставляет необходимое количество хорошего воздуха в нужном месте в гидравлическом контуре.

Большой коммерческий расширительный бак для гидравлической системы с охлажденной водой

Типы расширительных баков водогрейного котла

Расширительные баки водогрейного котла

Существует два основных типа расширительных баков, используемых для гидравлических систем:

• Расширительный бак стального типа выглядит как длинный стальной барабан
• Расширительный бак баллонного типа

Для обоих этих типов расширительных баков вы можете увидеть описание и техническую информацию ниже.Расширительные баки используются в системах нагрева горячей воды, в системах охлаждения охлажденной воды, а также в бытовых водонагревателях, где возникает проблема с давлением и гидроударами.

Расширительные баки используются в жилых и коммерческих приложениях для гидроники, включая системы охлажденной и горячей воды.

Стальные расширительные баки в контуре системы водогрейного котла

Разница между стальным расширительным баком и расширительным баком баллонного типа.

Стальные расширительные баки существуют и сегодня, хотя во многих более новых системах водогрейных котлов используются расширительные баки баллонного типа.В стальном расширительном баке воздух и вода соприкасаются друг с другом. Кроме того, в баллонном типе воздух и вода остаются разделенными диафрагмой.

Никакая жидкость не сжимается. Воздух действительно сжимается, поэтому, когда котельная система нагревает воду, ей нужна подушка. Кроме того, воздух, который может сжиматься в замкнутой системе, сжимается за счет расширения нагретой воды. Воздух внутри стального расширительного бака действует как пружина и поглощает дополнительное давление, возникающее при нагревании воды.

Вода будет расширяться и сжиматься в системе, но не из-за сжатия. Кроме того, вода расширяется и сжимается при нагревании и охлаждении. Основы физики. Любая система термальной воды, будь то система водяного отопления или система охлаждения в замкнутой системе, нуждается в расширительном баке для расширения и сжатия.

Отношение воздуха к воде внутри стального расширительного бака

Расширительные баки водогрейного котла

Отношение воды к воздуху внутри стального расширительного бака является оптимальным при 2/3 воды на 1/3 воздуха.Для резервуаров, не оборудованных защитным стеклом, требуется штуцер Airtrol. На дне расширительного бачка находится штуцер. Внизу есть отверстие для выпуска воздуха. Фитинг имеет погружную трубку, которая входит примерно на 2/3 в расширительный бачок. Наконец, это позволяет вам отрегулировать уровень воды до 2/3 оптимального уровня.

Расширительный бак необходимо изолировать от гидравлического контура перед открытием вентиляционного отверстия в нижней части фитинга расширительного бачка Airtrol. Это означает, что в трубе должна быть задвижка или шаровой кран, выходящий из котельной системы и ведущий к расширительному баку.Следовательно, запорный клапан. Если расширительный бак залит водой, используется штуцер Airtrol (иногда называемый штуцером расширительного бака B&G Airdrop), чтобы легко восстановить надлежащее соотношение воздуха и воды. Наконец, надлежащее соотношение воздуха и воды внутри стального расширительного бака восстанавливается после использования устройства Airtrol.

Смотровое стекло, которое есть в некоторых стальных расширительных баках, также используется для установки надлежащего соотношения воздуха и воды. Соотношение воздух / вода внутри стального расширительного бачка.Если стальной расширительный бачок не оборудован ни смотровым окном, ни штуцером Airtrol, заполнение бака до нужного соотношения — это игра в угадывание. Кроме того, правильное соотношение воздуха и воды внутри стального расширительного бака, вероятно, никогда не будет должным образом заполнено.

Определение размеров расширительных баков в гидравлических контурах системы водогрейного котла

Определение размеров расширительных баков происходит в соответствии с уравнением в механических кодах. Однако большинство производителей котлов предоставят вам таблицы размеров, основанные на производительности системы в БТЕ / ч.Кроме того, еще одним фактором является тип конвекторов, установленных в контуре, например, медный плинтус или чугунные радиаторы. Лучший калькулятор размеров, который я использую лично при расчете размеров расширительных баков, можно найти в Amtrol.

Стальной расширительный бак Над котлом

Очень важно соотношение воздуха и воды внутри стального расширительного бака. Это так же важно, как и наличие расширительного бачка подходящего размера. Размер стального расширительного бака сопоставим с размером гидравлического контура.И емкость системы водогрейного котла. Подбор стального расширительного бака в системе водогрейного котла производится перед установкой. Разработчик котельной системы определяет размер расширительного бака на основе расчетов. Расчеты размеров водогрейного котла и гидронного контура.

Если система водогрейного котла проработала без проблем более года и внезапно возникла проблема, когда предохранительный клапан периодически выпускает воздух, маловероятно, что размер стального расширительного бака является проблемой.Наконец, с резервуарами теплового расширения время от времени возникают проблемы, будь то стальной резервуар или резервуар-дозатор.

Для правильной работы и поддержания необходимого давления системе водяного отопления необходим расширительный бак. Поскольку система водяного отопления нагревает воду в контуре, для воды требуется накопительный резервуар. То есть для повышенного давления и объема воды. Система нагнетает давление, и для расширения воды нужно куда-то идти.

Автоматические воздуховыпускные устройства и стальные расширительные баки в контурах водогрейных котлов

Расширительные баки водогрейных котлов

Не рекомендуется устанавливать в системах водогрейных котлов стальные расширительные баки автоматические вентиляционные отверстия в контуре.Однако есть много водогрейных котлов со стальными расширительными баками, у которых есть автоматические воздухоотводчики. Воздухоотводчики находятся в системе в самой высокой точке контура и на стояках. Трубопровод подпиточной воды в гидравлическом контуре, оборудованном стальным расширительным баком, должен находиться непосредственно под баком.

В идеале подпиточная вода подается в котельную. Крошечные пузырьки воздуха в подпиточной воде поднимутся вверх. Воздух будет попадать в бак, а не в гидравлический контур. Это уменьшит или предотвратит гидравлическую воздушную пробку.Кроме того, поскольку воздух и вода внутри стального расширительного бачка соприкасаются, вода может поглощать некоторое количество воздуха, когда вода в системе охлаждается.

Более того, это отчасти причина того, что некоторые стальные расширительные баки затопляются водой; его потребуется слить. Кроме того, стальные расширительные баки со стеклами объекта контролируются на предмет подтопления, просто наблюдая за стеклом объекта.

Размеры расширительного бака баллонного типа и номинальное давление

В отличие от стальных расширительных баков, расширительные баки баллонного типа имеют диафрагму, которая отделяет воду от воздуха.Эта диафрагма внутри расширительного бака баллонного типа предотвращает проблемы, которые возникают со стальными расширительными баками и поглощением воздуха водой при расширении в гидравлическом контуре горячей воды. При установке нового расширительного бачка баллонного типа важно следовать инструкциям производителя. Кроме того, большинство производителей требуют установки как можно ближе к всасывающей стороне циркуляционного насоса.

Расширительный бак баллонного типа служит той же цели, что и стальной расширительный бачок; он поглощает дополнительное давление, создаваемое в гидравлическом контуре водогрейного котла, когда вода в гидравлическом контуре нагревается.Кроме того, некоторые системы скважин имеют расширительные баки для поглощения давления, создаваемого скважинным насосом.

В контуре водогрейного котла важно правильно рассчитать размер бака-дозатора. Это будет основано на статическом давлении гидравлического контура и в верхней части гидравлического контура. Если установлен неподходящий расширительный бачок или не поддерживается надлежащее давление воздуха на воздушной стороне расширительного бачка, то предохранительный клапан будет периодически опорожняться.

Давление на воздушной стороне расширительного бака баллонного типа не должно превышать 2–4 фунта на квадратный дюйм давления воды.Кроме того, настройка клапана редуктора давления. Большинство бытовых редукционных клапанов давления имеют настройку ~ 12 фунтов на кв. Наконец, это давление может быть разным в зависимости от подъема или высоты стояка в контуре котла.

Давление наполнения расширительных баков в гидравлических контурах

Всегда следуйте рекомендациям производителя по определению размеров расширительного бачка. Кроме того, см. Выше правильный размер и ссылку на калькулятор. Воспользуйтесь следующей формулой для заполнения воздушной стороны расширительного бачка до требуемого давления воздуха.Это будет статическое давление, необходимое для того, чтобы поднять воду до максимального уровня, а затем добавить 4 P.S.I. (Давление наполнения + 4 P.S.I. = давление наполнения на стороне воздуха расширительного бачка).

В большинстве жилых помещений это будет 12 P.S.I. Обратите внимание, что очень важно изолировать резервуар. Он должен быть изолирован от давления гидравлического контура перед заполнением воздушной стороны расширительного бака баллона воздухом.

Как работает расширительный бак котла?

Чтобы узнать, как работают расширительные бачки, прочтите нашу статью по этой теме.Как работают расширительные баки?

Проблемы с заправкой расширительного бачка в гидравлических контурах

Из-за незаряженного расширительного бачка в резервуар может поступать холодная вода, когда вода в контуре холодная. Переполненный расширительный бак не позволит воде, нагретой в контуре и котле, расшириться в расширительный бак. Кроме того, если существует проблема с прерывистой вентиляцией предохранительного клапана. Наконец, необходимо проверить давление в расширительном баке баллона.

При проверке этого давления всегда помните, что необходимо изолировать систему от расширительного бачка баллона. Лучше всего заряжать бак, когда он полностью отключен от контура котла. Будем надеяться, что монтажная бригада котла добавила шаровой или запорный клапан к линии, идущей от контура котла к расширительному баллону.

Управление воздухом и контроль воздуха в гидравлических контурах — предотвращение проблем с расширительными баками

Расширительные баки баллонного типа также нуждаются в хорошем управлении воздухом и контроле воздуха для удаления воздуха.Воздух мигрирует в контур водогрейного котла, а воздух вымывается из воды. Сепаратор воздуха необходим вместе с автоматическим воздухоотводчиком, чтобы избавиться от воздуха.

Освобождает от подпиточной воды воздух, попадающий в гидравлический контур и систему водогрейного котла. Воздух также поступает в результате разделения посредством нагрева и охлаждения. В стальных расширительных баках воздух поступает в расширительный бак. Однако в расширительных баках баллонного типа воздух должен быть удален из системы гидравлического контура.

Гидравлический контур водогрейного котла с расширительным баком баллонного типа представляет собой полностью герметичную и герметичную систему. Следовательно, когда воздух каким-либо образом попадает в систему, он должен быть удален. В противном случае гидравлическая воздушная пробка возникнет в самом гидравлическом контуре с горячей водой или в ответвлении гидравлического контура.

Воздушный шлюз предотвратит нагревание, создав проблему циркуляции котла. Таким образом, важно иметь хорошее управление воздухом и контроль воздуха. Особенно в системах водяных водогрейных котлов, в которых используются расширительные баки баллонного типа.

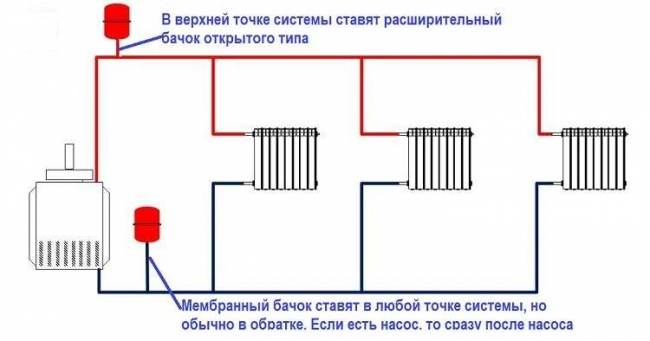

Размещение и установка расширительного бака в системе водогрейного котла Гидравлический контур

Для повышения производительности и уменьшения проблемы всасывания воздуха в систему контура лучше всего устанавливать расширительный бак баллона непосредственно перед стороной всасывания циркуляционного насоса на стороне подачи гидравлического контура системы водогрейного котла.

Поскольку баллонный расширительный бак поглощает дополнительное давление, создаваемое в системе водогрейного котла в гидравлическом контуре, это область, где не происходит изменения давления в гидравлическом контуре системы водогрейного котла. Это точка баланса или давление гидравлического контура системы водогрейного котла.

Это то место, где давление в гидравлическом контуре практически не изменяется. Также лучше всего вводить подпиточную воду для системы водогрейного котла и гидравлического контура в точке, близкой к расширительному бачку.

Давление наполнения — расширительные баки системы отопления

Так как воздушная сторона расширительного бака заправляется в соответствии с давлением наполнения плюс 4 P.S.I. Затем редукционный клапан (PRV) настраивается на то же давление, что и давление воздуха на стороне расширительного бачка. Следование этой рекомендации по установке не является обязательным.

Тем не менее, для наилучшей производительности, регулирования давления и управления воздухом в гидравлическом контуре системы водогрейного котла этот сценарий установки обеспечит максимальную производительность для гидравлического контура системы водогрейного котла.Если давление наполнения неправильное, возникнут проблемы с давлением в бойлере.

Если у вас возникли проблемы с выпуском воздуха из клапана давления, наиболее частыми причинами являются либо редукционные клапаны, либо расширительный бак. Система находится под избыточным давлением из-за слишком высокого давления из-за неисправного PRV или из-за неисправного расширительного бачка. Слейте жидкость из расширительного бачка и перепроверьте систему. Если вам, как домовладельцу, неудобно это делать, позвоните в профессиональную компанию по ОВКВ или к сантехнику.

Особенно с бачками-дозаторами. Слив любого расширительного бачка и проверка его на наличие проблем требует определенных знаний и навыков. Редукционный клапан находится рядом с устройством предотвращения обратного слива, и в случае его неисправности требуется внимание специалиста. Если это ваша домашняя система отопления, вы можете проверить манометр, чтобы узнать, какое давление в системе находится. 12 фунтов на квадратный дюйм — это нормально, а значение выше 20 — серьезная проблема.

Контрольный список установки для новых систем

Примечание. Всегда следуйте инструкциям производителя для новых установок.Кроме того, при новых установках убедитесь, что код соответствует требованиям. Обычно инструкции производителя заменяют код. Это основной список, который я использую перед первым заполнением цикла.

1. Расширительный бак установлен в соответствии с инструкциями производителя?
2. В трубопроводе расширительного бака есть запорный клапан для будущего обслуживания и ремонта?
3. Все трубопроводы были промыты перед подключением расширительного бачка к контуру? (предназначен для предотвращения попадания строительного мусора в резервуар)
4. Правильно подключенный дренажный клапан расположен рядом с резервуаром?
5. Установлен редукционный клапан в зависимости от давления наполнения?
6. Для резервуаров баллонного типа предварительная зарядка была выполнена и перепроверена?
7. Все остальные компоненты контура, влияющие на расширительный бачок, проверены на правильность работы?

Как мне узнать, правильно ли работают мои расширительные баки? Причины отказа

Если у вас есть проблемы с вашей котельной системой, вы хотите узнать конкретную проблему.Проблема с расширительным бачком, скорее всего, связана с давлением. Ваш предохранительный клапан, вероятно, будет вентилировать. Если вы хотите узнать, правильно ли работает расширительный бачок, проверьте:

• Давление в системе. Манометр никогда не должен быть выше 20 фунтов на квадратный дюйм.
• Клапан сброса давления или предохранительный клапан. Если это отвод горячей воды, скорее всего, у вас проблема.

Если у вас баллонный расширительный бак, проверьте давление на воздушной стороне бака.Если у вас стальной тип, проверьте уровень воды. Наконец, проверьте клапан редуктора давления, чтобы убедиться, что он имеет правильную настройку (см. Раздел о давлении заполнения выше). Наконец, расширение с дырочками — это нехорошо. Заменить бак.

Расширительные баки водогрейного котла

Грунтовка для парового отопления — HVAC School

С холодными температурами прямо за углом, это хорошее время, чтобы освежить наш пар, и нет лучшего способа сделать это, чем прочитав статью Дэна Холохана.

Эта статья была написана Дэном Холоханом и опубликована на сайте HeatingHelp.com ЗДЕСЬ и размещена здесь с разрешения. Это одно из наиболее полных описаний парового отопления, которое вы можете найти где-либо, написанное человеком, БУКВАЛЬНО написавшим книгу на эту тему. Наслаждаться!

Если вы спросите дюжину людей, каково надлежащее рабочее давление паровой системы, вы, вероятно, получите дюжину разных ответов.

Большинство людей просто следуют тому, «чему их учили», не задумываясь о результатах.Вы видите, что большинство паровых систем работают под смехотворно высоким давлением.

Еще в 1900 году производители бытовых котлов решили, что паровая система отопления дома не должна работать при давлении выше двух фунтов на квадратный дюйм. Они могли сделать это заявление, потому что фактическую работу по отоплению в жилой системе выполняет скрытое тепло, а не давление пара. .

Скрытое тепло — это энергия, которую мы вкладываем в воду, чтобы заставить ее перейти из жидкого состояния в газообразное. В начале 1800-х годов англичанин по имени Томас Тредголд ввел термин «британская тепловая единица».Он определил Btu как количество тепла, необходимое для повышения температуры одного кубического фута воды на один градус по Фаренгейту. После его смерти люди изменили кубический фут на фунт (примерно пинта воды). Они могли это сделать, потому что мистер Тредголд просто придумывал это. Вот об этом подробнее.

Например, предположим, что у нас есть одна пинта воды с температурой 32 градуса (вода может существовать в твердом или жидком виде при 32 градусах. Вы знали об этом?). Если бы мы хотели поднять эту пинту воды до 212 градусов, нам пришлось бы добавить около 180 британских тепловых единиц тепла.Это даст нам одну пинту воды, а не пара, при 212 градусах (вы видите, что вода также может существовать в виде жидкости или газа при 212 градусах).

Но как заставить эту пинту воды изменить состояние и стать паром? Мы делаем это, добавляя много скрытого тепла. Вы знаете старую поговорку: «Горшок под присмотром никогда не закипает»? Что ж, это, безусловно, правда, потому что для того, чтобы эта пинта воды превратилась в пар, мы должны добавить 970,3 британских тепловых единиц!

Подумайте об этом. Потребовалось всего 180 британских тепловых единиц, чтобы эта пинта воды поднялась с 32 до 212 градусов.Но потребовалось более чем в пять раз больше тепла (970,3 БТЕ), чтобы заставить его перейти с 212 водяного пара на 212 пара. Не было изменений температуры, но определенно было изменение содержания энергии.

Эта энергия представляет собой скрытое тепло; это то, что отапливает дом. Мы почти все это получаем обратно, когда пар конденсируется в радиаторах. Пар может нагреваться, когда он находится под давлением 0 фунтов на квадратный дюйм. Вы видите, что для обогрева здания не требуется большого давления. Все, что вам нужно, это скрытое тепло.

Чтобы доказать, что это правда, примите во внимание следующее: если вы добавите еще только десять британских тепловых единиц скрытого тепла на фунт пара к пару с нулевым фунтом на квадратный дюйм, вы получите пар при давлении десять фунтов на квадратный дюйм.Эти десять дополнительных британских тепловых единиц несущественны, когда речь идет об отоплении здания, но они могут вызвать множество проблем с системой. Как вы увидите.

Задача давления пара состоит в том, чтобы преодолеть трение, возникающее при движении пара по системе. Все, что нам нужно сделать, это подать в котел давление, достаточное для преодоления трения трубопровода системы.

И давление, которое вам нужно, очень низкое, потому что много лет назад монтажники выбирали трубы таким образом, чтобы они обеспечивали очень небольшое сопротивление потоку пара.Фактически, мы измеряем это давление в унциях на 100 футов трубопровода. Вот почему производители котлов так много лет назад решили, что все, что вам нужно, — это два фунта на квадратный дюйм для работы любой системы отопления дома. Повышение давления выше двух фунтов на квадратный дюйм вызовет проблемы только потому, что пар — это газ. Когда вы повышаете давление газа, вы его сжимаете. Только подумайте, что происходит, когда вы наполняете шины воздухом. И если вы хотите узнать об этом больше, нажмите ЗДЕСЬ.

Пар — это газ, как и воздух.Когда вы его сжимаете, он, естественно, занимает меньше места. Удивительно то, что он тоже начинает двигаться медленнее. Он не такой «большой», поэтому может позволить себе двигаться медленнее. Это может показаться странным, но для выхода пара высокого давления к радиаторам требуется больше времени, чем для пара низкого давления. Кроме того, пар высокого давления, поскольку он более плотно упакован, будет вызывать больше воды из котла, чем пар низкого давления. Это может привести к недостатку воды в котле.

Пар перемещается по системе из-за небольшой разницы в давлении.Помимо трения, возгорание в котле и конденсация пара в радиаторах также приводят к разнице давления во всей системе. Огонь создает начальное давление. Поскольку все вентиляционные отверстия открыты, внутренняя часть системы трубопроводов находится под атмосферным давлением (которое составляет 14,7 фунта на квадратный дюйм на уровне моря и отличается в других частях страны). Пар начинает двигаться от более высокого давления в котле к более низкому давлению в системе.

Но как только он начинает двигаться, он также начинает конденсироваться в воду.Это потому, что трубы холодные, а пар горячий. Когда пар конденсируется в воду, он оставляет на своем месте частичный вакуум. Этот вакуум вызывает процесс конденсации.

Это прекрасный момент, о котором вы, вероятно, никогда не задумывались. Пар занимает примерно 1700 раз больше воды. Это означает, что если вы наполните стакан на восемь унций водой и вскипятите его, вам понадобится 1700 стаканов на восемь унций, чтобы собрать пар! Пинта закипевшей воды взлетает и заполняет кубический ярд! Это как попкорн.

Это также означает, что когда пар конденсируется в радиаторах, он сжимается до 1/1700 части пространства, которое он занимал в виде пара. То, что у нас остается (пока вентиляционные отверстия остаются закрытыми), — это частичный вакуум.

Это хорошо, потому что пар поднимается туда, где он вам нужен, в радиаторах. Вот почему вам не нужны насосы для подачи пара. Все, что вам нужно, — это небольшая разница в давлении.

А теперь подумайте об этом. По мере того, как радиатор нагревается, скорость конденсации в этом конкретном радиаторе будет снижаться, верно? Фактически, в конечном итоге он достигнет точки, когда конденсируется очень мало пара.Металл достигнет температуры пара; в комнате будет достигнута установка термостата. Задача природы — уравновешивать температуру и давление.

И это тоже хорошо, потому что это позволяет пару проходить к следующему радиатору по линии. Задача котла — просто отводить пар (газ) до последнего радиатора, прежде чем он превратится в воду (жидкость). Если котел слишком мал для этой задачи, здание будет частично горячим, а частично холодным, у вас возникнут проблемы.

Когда вы работаете с паровым теплом, вы действительно наблюдаете гонку между паром и холодными трубами. Если размер котла правильный, пар выиграет эту гонку. Вот почему мы измеряем паровые котлы на замену, измеряя радиаторы. Как ни странно, теплопотери здания не важны. Имеет значение только «раса». Мы должны «заполнить этот стальной баллон» (систему трубопроводов) паром, прежде чем он сможет конденсироваться в воду. Что касается замены котла, не имеет значения, утеплил ли домовладелец каждый укромный уголок и заменял ли все окна в доме.Если есть трубопровод и радиаторы, их нужно заполнить паром. Это так просто.

Не делайте ошибку, определяя размер нового котла, снимая информацию со старого котла. Возможно, человек, который сделал такой размер, ошибся. Или кто-то мог удалить или добавить радиаторы на протяжении многих лет. Не рискуйте; сделай это правильно.

Также имейте в виду, что к чистой радиационной нагрузке необходимо прибавить запас прочности, чтобы обеспечить нагрев труб. Мы называем это «подъемным» фактором.В настоящее время мы допускаем дополнительные 33%. Много лет назад этот коэффициент безопасности был намного больше, поэтому при выборе парового котла на замену возраст системы также имеет значение.

Этот «повышающий» коэффициент представляет собой разницу между номинальными показателями нетто (фактическая радиационная нагрузка) и номинальной мощностью нагрева DOE (радиаторы и трубы). Мощность котла должна соответствовать номинальной тепловой мощности системы DOE (это трубопровод плюс излучение).

Давайте посмотрим на некоторые другие изменения, которые производители внесли в котлы за последние годы.

Важность трубопроводов вокруг котла

По мере того, как котлы становились меньше, трубопроводы вокруг них становились все более важными. Сегодняшний паровой котел на замену содержит намного меньше воды, чем котлы прошлых лет. И все же новый котел производит столько же пара, сколько и старый котел! Это возможно благодаря современным жидкотопливным горелкам и улучшенной конструкции котла. Но если вы хотите, чтобы эта работа увенчалась успехом, вы должны внимательно следить за техническими характеристиками трубопровода, указанными производителем котла.Игнорируйте их на свой страх и риск!

Целью спецификации трубопроводов является предоставление котла, вырабатывающего сухой пар. Сухой пар содержит большое количество скрытого тепла. Если вы добавите в пар даже немного влаги, неправильно подключив трубопровод к котлу (и позволив воде покинуть котел вместе с паром), сократится скрытая теплота пара. По сути, пар конденсируется во влаге, прежде чем достигнет радиаторов. Короче говоря, пар проиграет «гонку» последнему радиатору, и части здания станут холодными.

И не только здание нагревается неравномерно, но и увеличивается расход топлива, потому что регулирование давления никогда не достигнет своего верхнего предела. И что еще хуже, у вас, вероятно, также будет гидравлический удар. Это стук в трубу, который люди, не знающие ничего лучше, считают нормальным явлением. Точно следуйте инструкциям производителя котла, и вы избежите большинства распространенных проблем, связанных с паром. Вот несколько вещей, которые вам советуют делать производители котлов:

• Оставьте не менее 24 дюймов между верхней частью котла и нижней частью парового коллектора.
• Используйте полноразмерные подступенки к жатке.
• Подсоедините отводы системы к точке между последним стояком жатки и уравнителем.
• Вставьте поворотные шарниры в коллектор. Соедините жатку с эквалайзером переходным коленом.

Вероятно, вы также увидите раздел о том, как очистить котел после того, как вы с ним поработали. На самом деле нет никакого способа обойти это; все паровые котлы после установки подлежат очистке. Необязательно делать это немедленно, но делать это нужно.Часто бывает полезно дать системе поработать несколько дней, прежде чем вернуться и хорошенько ее почистить. Если подождать несколько дней, масло и грязь осядут на поверхности воды.

О том, как лучше почистить паровой котел, существует множество мнений. Один из самых старых способов — растворить фунт тринатрийфосфата (TSP) и фунт каустической соды (щелочь) в воде и залить ее в бойлер. Дайте ему повариться несколько часов, а затем слейте воду из бойлера. Если вы не можете купить TSP в своем городе, попробуйте коммерческое мыло под названием MEX.Он работает хорошо и не повредит резиновые прокладки некоторых котлов. Однако, прежде чем чистить какой-либо бойлер, ознакомьтесь с инструкциями производителя.

Очистка котла от грязи — лучший способ удалить поверхностное масло. Вы узнаете, что в бойлере есть масло, если заметите влагу в измерительном стекле над уровнем воды. Многие техники обманываются, полагая, что вода чистая только потому, что она кажется прозрачной в мерном стекле. Но их ждет сюрприз, потому что в котловой воде масло может быть бесцветным.Часть измерительного стекла над ватерлинией должна быть сухой до костей. Это должно выглядеть так, будто кто-то только что пропустил через него полотенце для посуды.

Если у вас переполненная водопроводная линия и влага в измерительном стекле, попробуйте выполнить холодную очистку котла. Вы делаете это, открывая горизонтальный отвод над ватерлинией и устанавливая шестидюймовый ниппель. Медленно открывайте линию подачи воды, пока уровень воды не поднимется до центра ниппеля и не выльется наружу. Не торопись. Если вы спешите, вы будете скользить из-под поверхности воды и ничего не добьетесь.

Дайте воде медленно стекать из порта для сбора грязи в течение нескольких часов. Периодически проверяйте это, беря пробу воды и кипятя ее на плите клиента в небольшой кастрюле. Если в воде есть масло, вода будет пениться при кипении.

Продолжайте снимать и проверять, пока образец не закипит, как водопроводная вода; вот когда вы знаете, что закончили. Снимаем ниппель и запускаем котел. В большинстве случаев ваши нарастающие проблемы останутся просто плохим воспоминанием.

Очистка верхней части котла не работает, потому что поднимающаяся вода будет цепляться за металл, прежде чем она успеет выйти из котла.Слив из нижней части котла не работает так же хорошо, как горизонтальный сбор воды по той же причине.

Топление небольшого котла во время обезжиривания неэффективно, потому что поверхностная нефть будет эмульгироваться в воде. Просто подумайте, что происходит с маслом, которое вы добавляете в кастрюлю с кипящей водой, прежде чем бросить фунт спагетти. Масло не остается на поверхности, когда вода кипит. Это особенно актуально для высокоэффективных котлов с низким содержанием воды.

Холодный горизонтальный отвал в большинстве случаев работает неплохо, если котел был запущен и работал какое-то время.

Давайте взглянем на несколько различных типов паровых систем.

Однотрубный пар

Однотрубный пар получил свое название от единственной трубы, которая соединяет каждый радиатор с паропроводом. И пар, и конденсат движутся по этой трубе, но в противоположных направлениях. Это то, что часто затрудняет управление однотрубным паром. Когда пар и конденсат движутся в противоположных направлениях (то, что мы называем «противотоком»), вы должны обращать особое внимание на размер и шаг труб.Например, когда пар и конденсат движутся в одном направлении (то есть «параллельный поток»), шаг должен быть не менее одного дюйма на двадцать футов. Однако при наличии противотока шаг должен составлять не менее одного дюйма на десять футов. Видеть? Он удваивается.

Исключение составляют случаи, когда у вас горизонтальный выход к стояку радиатора. Здесь шаг должен быть не менее одного дюйма на фут. Если вы не можете получить такой шаг (или когда горизонтальное биение длиннее восьми футов), вам придется перейти к трубе следующего размера.

Правила довольно просты, но мало кто тратит время на их изучение. Вот почему у вас так много радиаторов, которые хлопают, и так много вентиляционных отверстий, которые плюются. Если вы устанавливаете или снимаете радиаторы, посоветуйтесь с авторитетным поставщиком паровых продуктов. Они смогут помочь вам с определением диаметра трубы и ее шага.

Давайте взглянем на основные элементы управления в однотрубной (и двухтрубной) системе.

Pressuretrol определяет рабочий диапазон котла во время цикла нагрева.Важно понимать, что отопительный котел не всегда производит пар. Это происходит только тогда, когда включается термостат. Во время запроса на тепло котел будет переключаться до уставки отключения регулятора давления. В этот момент регулятор давления отключит горелку.

Некоторые регуляторы давления показывают настройку отключения как «Дифференциальный». Обычно вы добавляете этот «Дифференциальный» к настройке «Cut-In», чтобы получить настройку «Cut-Out». Однако будьте осторожны, потому что некоторые регуляторы давления показывают «Дифференциал» как число, которое нужно вычесть из настройки отключения.Уделите несколько минут, чтобы прочитать инструкции и подумать о том, что вам говорит производитель.

Когда регулятор давления достигает уставки отключения, пар будет выходить в систему и конденсироваться в трубах. Этот процесс конденсации приведет к общему падению давления в системе. Когда система переходит к настройке контроля давления включения, регулятор давления перезапускает горелку, пока термостат все еще требует тепла. Если термостат не требует нагрева, горелка останется выключенной, а давление пара упадет до нуля (атмосферное давление).

Обычно вы должны настраивать регулятор давления для включения горелки на половину фунта на квадратный дюйм и выключения при минимально возможном давлении, необходимом для нагрева самого дальнего радиатора. Если это давление превышает 2 фунта на квадратный дюйм, вероятно, что-то не так. Скорее всего, вентиляционные отверстия не работают должным образом.

Несколько лет назад монтажники использовали паростаты для управления котлом. Это похоже на регуляторы давления, но они гораздо более чувствительны. Паростат измеряет давление в унциях. Они все еще доступны сегодня, но они дороже, чем регуляторы давления.Тем не менее, наряду с качественными вентиляционными отверстиями, паростат, вероятно, лучшее вложение, которое вы можете сделать. Видите ли, когда дело доходит до пара, низкое давление — ключ к успеху.

Если вас беспокоит горелка из-за ее коротких циклов, обратите внимание на вентиляционные отверстия, а не на регулятор давления. Главное здесь — главные вентиляционные отверстия. Избавьтесь от воздуха, и здание должно нагреваться без коротких циклов.

Коммерческие котлы также требуют ручного сброса реле верхнего предела давления для отключения горелки в случае слишком высокого повышения давления.Убедитесь, что вы устанавливаете его с регулятором рабочего давления, но не на том же кабеле.

Кстати, вы подключаете регулятор давления к паровому кабелю, так что между регулятором и котлом будет гидрозатвор. Вода защищает регулятор от воздействия температуры пара и продлевает срок его службы. Очевидно, у вас не должно быть клапана между котлом и регулятором давления. Если косичка засоряется (а это обязательно!), Замените ее на новую. Если у горелки короткие циклы, это может быть из-за засорения пигтейла.Проверить это.

Предохранительный клапан защищает котел от внезапного возгорания. На паровых котлах, предназначенных для отопления помещений, предохранительный клапан установлен на давление 15 фунтов на кв. Дюйм. Это предел для любого котла низкого давления.

Предохранительный клапан должен соответствовать требованиям Американского общества инженеров-механиков (сокращенно ASME), и вы должны рассчитывать его на максимальную нагрузку котла. В целях безопасности протяните его к водостоку или на расстоянии нескольких дюймов от пола.

Не рекомендуется выводить предохранительный клапан на улицу, потому что, если он выскочит, вода будет удерживаться в трубе за счет вакуума, так же как вода удерживается в соломинке, когда вы кладете палец на один конец.Зимой вода, попавшая в разгрузочную линию, которая выводится на улицу, может замерзнуть и заблокировать выходящий пар с такой же надежностью, как и трубная заглушка. Это опасно! Если необходимо вывести предохранительный клапан наружу, используйте прерыватель вакуума на выходе клапана. Это позволит воде слить воду из линии после срабатывания предохранительного клапана. Однако по возможности лучше всего этого избежать. И, естественно, никогда не должно быть никаких клапанов между предохранительным клапаном и котлом или предохранительным клапаном и сливной линией.

Отсечка по малой воде требуется по коду. Его задача — выключить горелку, если уровень воды упадет до опасной отметки. Производитель котла определяет этот уровень, но обычно он находится в пределах 0,5 дюйма от нижней части измерительного стекла.

Отсечка малой воды может быть поплавковой или зондовой. Отсечка низкого уровня воды зондового типа становится очень распространенной на котлах с низким содержанием воды, потому что эти отсечки имеют временные устройства для предотвращения нежелательных отключений в случае скачка воды в котле.Отсечки зондового типа посылают низковольтный заряд через воду на землю на металле котла. Не используйте датчик температуры, не получив предварительно рекомендаций производителя котла относительно того, где они хотят его установить.

Поплавковые выключатели устанавливаются непосредственно на мерное стекло котла и механически регистрируют движение водопровода. Производитель отсечки по низкому уровню воды определяет, где находится отсечка. Вы никогда не должны изменять эти настройки.

Некоторые установщики пытаются сделать котел более «автоматическим», увеличивая отсечку низкой воды так, чтобы она покрывала теплообменник бытовой воды в течение всего года.Они думают, что это избавит домовладельца от необходимости поднимать уровень вручную летом. Но это плохая идея, потому что она также создает «нормальную» водную линию, которая на несколько дюймов выше. Он подводит котловую воду слишком близко к выходу пара и нагнетает воду в систему. Прежде чем вы это узнаете, у вас будет больше проблем, чем вы рассчитывали. Избавьте себя от головной боли и попросите клиента раз в год накрывать бункерный змеевик вручную.

Измерительное стекло — это ваш способ узнать, где находится вода в бойлере.Ожидайте увидеть небольшое движение по ватерлинии. Любое движение вверх-вниз от половины до трех четвертей дюйма является нормальным.

Когда котел выключен, «нормальная» линия воды находится в центре измерительного стекла. Когда система работает, «нормальная» линия подачи воды находится у нижней части измерительного стекла. Это потому, что вода в виде пара и конденсата отсутствует в системе. Когда горелка выключится, уровень снова вернется к центру измерительного стекла.Не пытайтесь удерживать воду в центре стакана, когда система работает, потому что, очевидно, это приведет к затоплению бойлера, когда конденсат, наконец, вернется в цикл опускания. Опять же, вот почему вы не должны вмешиваться в уровень отсечки при низком уровне воды.

Автоматический дозатор воды (если вы его используете) предназначен для поддержания безопасного минимального уровня воды. Его не нужно поддерживать в «нормальном» водопроводе при выключенном котле.

Устройство для подачи воды защитит систему от замерзания, если люди уезжают зимой, и, скажем, из подземного водозабора может возникнуть утечка.Без питателя отключение низкого уровня воды отключило бы горелку, и дом замерзнет.

Таким образом, хотя это и не важно для работы системы, вы можете рассматривать автоматический податчик воды как полезное резервное устройство безопасности. Кроме того, питатель обеспечит некоторое удобство в старой системе, подверженной утечкам. Питатель будет поддерживать рабочий уровень воды, а не ежедневно отключать горелку из-за низкого уровня воды.

Если заказчик не хочет, чтобы его подтекающие, закопанные возвраты были заменены, то использование автоматического устройства подачи имеет большой смысл.Но, естественно, большое количество свежей питательной воды также может повредить котлу из-за кислородной коррозии. Подумайте об этом, когда советуете покупателю. Сообщите им факты и их варианты. Затем оставьте решение за ними.

Давайте теперь определим несколько терминов.

мокрый возврат — это любая труба, проходящая ниже линии котловой воды. сухой возврат — это любая труба, расположенная выше ватерлинии.

Коллектор — это большая горизонтальная труба, расположенная непосредственно над котлом.Вы должны подобрать его так, чтобы он выдерживал всю паровую нагрузку котла. В настоящее время производитель котлов часто увеличивает размер коллектора, чтобы он действовал как точка низкой скорости. Это дает пару место, где он может замедлиться и высохнуть, прежде чем он направится в трубопровод системы. Перед установкой парового котла на замену всегда проверяйте требования производителя котла к размеру коллектора. Вы часто обнаружите, что старый коллектор слишком мал для нового котла.

Стояк — это трубы между котлом и коллектором.Они должны быть в полный размер отвода котла. Не уменьшайте их количество, потому что из-за этого пар будет двигаться слишком быстро. Когда это произойдет, пар вытянет часть воды из котла и бросит ее в трубопровод системы.

Для многих новых котлов требуется два (или три!) Стояка к коллектору. Старому котлу, возможно, не потребовалось столько. Если вы выберете старый трубопровод и проигнорируете инструкции производителя для нового котла, водопровод нового котла может наклониться под большим углом.Это может привести к очень влажному пару и, во многих случаях, к поломке котла, потому что пламя будет лизать оголенный верх котла. Без воды, отводящей тепло, котел может треснуть.

Если котел имеет более одного выхода, также важно не забыть прокладывать коллекторы с помощью поворотных шарниров. Если вы этого не сделаете, секции котла можно расколоть настежь, как гармошку, когда горизонтальный коллектор нагревается и расширяется.

Если у вас есть такой котел с более чем одним выпускным отверстием (и поворотными соединениями), вам не следует использовать медь вместо стали для вашего коллектора.Это связано с тем, что медь расширяется вдвое больше, чем сталь. Это может привести к разрыву паяных соединений и утечке пара у вашего клиента. Учтите также, что при использовании меди в паровой системе из-за разнородных металлов коррозия будет больше, чем обычно. Медь, сталь и железо вызывают коррозию в местах их соединения.

Отводы — это трубы, соединяющие коллектор с системой. Вы, вероятно, не будете их менять. Первоначальный установщик рассчитал их для работы с подключенной нагрузкой.Иногда кто-то добавляет радиацию к существующему взлету, и вы должны следить за этим, потому что это может вызвать проблемы с обслуживанием. Взлет может не выдержать дополнительного тепла в холодный день. Любой авторитетный производитель паронагревательного оборудования сможет сравнить размер взлета с подключенной нагрузкой и проконсультировать вас.

Размер выравнивателя определяет производитель котла. Его задача — возвращать любую воду, которая выскальзывает из котла вместе с паром, а также уравновешивать давление между подающей и обратной сторонами котла.Без выравнивателя подходящего размера вода может вытечь из бойлера.

Ни в коем случае не направляйте отвод пара через уравнитель. Скорость пара может вызвать падение давления в уравнителе, которое поднимет воду, вызывая соответствующее падение в водопроводе котла.

В 1919 году Хартфордская страховая и инспекционная компания изобрела петлю Hartford Loop . Его задача заключалась в предотвращении выхода воды из котла в случае протечки возвратной пружины. Подробнее о петле Хартфорда.

Соединение между петлей и уравнителем должно быть выполнено с помощью закрытого ниппеля, чтобы предотвратить гидравлический удар. Это связано с тем, что в контуре соединения образуется пар. Возвратный конденсат может привести к быстрой конденсации этого пара и его сжатию до 1/1700 его объема. Вода устремляется и заполняет пустоту. Когда конденсат ударяется о заднюю часть тройника, вы получаете гидроудар в обратном направлении.

Размер, обозначенный на схеме буквой «A», представляет собой расстояние, которое необходимо выдерживать между центром измерительного стекла и нижней частью самого низкого уровня сухого возврата в системе.В однотрубных системах, у которых мощность нагрева DOE превышает 100 000 БТЕ, «размер А» не должен быть меньше 28 дюймов.

«Размер A» обеспечивает силу, которая возвращает конденсат в котел. Без него вода будет возвращаться в горизонтальный трубопровод и перекрывать отводы к радиаторам. Дом будет нагреваться очень медленно (если вообще будет) и, конечно, очень неравномерно. Вероятно, у вас также будет гидроудар.

И именно поэтому вы не видите основных вентиляционных отверстий на многих рабочих местах.Они установлены неправильно и повреждаются в первые несколько циклов. Это позор, потому что главные вентиляционные отверстия являются ключом к хорошей работе с паром в одной трубе. Если вы используете хорошие основные вентиляционные отверстия на концах каждой магистрали, пар очень быстро попадет к каждому радиатору в здании. Выпустите воздух из больших радиаторов быстро и из маленьких радиаторов медленно, независимо от того, где они находятся в здании. Сосредоточьтесь на содержании воздуха в радиаторе, а не на его местонахождении в здании. Если основные вентиляционные отверстия работают, пар будет поступать к каждому радиатору примерно в одно и то же время.

Плинтус длиной более трех футов не место в однотрубной паровой системе. В большинстве случаев вы никогда не сможете добиться нужного шага или размера, чтобы воздухозаборник не брызгал водой под потолком. Если вам необходимо использовать плинтус, соедините его двумя трубами, удалите воздух из выпускной стороны и сразу же закапайте обратную трубу в мокрую обратную магистраль. Не используйте конденсатоотводчик; просто капните его в мокрый возврат. Наклоните плинтус в сторону возврата как можно дальше.

Давайте теперь взглянем на другой тип системы.

Двухтрубный пар

Как и однотрубный, двухтрубный пар получил свое название от количества соединений, которые вы найдете на радиаторе. Поскольку в прежние времена количество отопительных работ увеличивалось, монтажники пришли к выводу, что имеет смысл иметь только пар в одной трубе и только конденсат в другой. Таким образом, каждая труба могла быть меньше, а шаг трубы становился менее важным, потому что все двигалось в одном направлении.

В двухтрубной паровой системе подключение пара обычно находится в верхней части радиатора; соединение для конденсата находится внизу на противоположной стороне, но это не всегда так.Вы также можете расположить впускной и выпускной патрубки в нижней части радиатора на противоположных концах. Или вы можете расположить впускное отверстие вверху и выпускное отверстие внизу на одной стороне радиатора.

На рубеже веков существовал тип паровой системы, называемой двухтрубной системой вентиляции. Эта система имела две трубы (и два подающих клапана) на противоположных концах нижней части радиатора. Поскольку в этой системе не использовались конденсатоотводчики (их еще не изобрели!), По обеим трубам шел пар. Сработало из-за дефлекторов.Одна труба всегда была больше другой. Труба большего размера всегда находилась на впускной стороне радиатора. Когда пар проходил через систему, он отдавал предпочтение трубе большего размера, потому что именно там было наименьшее сопротивление потоку.

Но установка этой системы была дорогостоящей, поскольку в ней было вдвое больше труб, чем в однотрубной системе, и она давала преимущество только тогда, когда радиаторы были очень большими. При использовании большого радиатора много конденсата течет в обратном направлении по однотрубной линии подачи.Это может создать гидроудар.

Двухтрубная паровая система умерла преждевременно и уже много лет является устаревшей. Но их еще много. Они были популярны в зданиях муниципального типа, таких как школы и суды. Если вы видите два подающих клапана внизу радиатора, вероятно, у вас одна из этих старых систем. Будь осторожен. Эту систему легко спутать с настоящим двухтрубным паром. Однако он работает по-другому и может вызвать немало проблем, если вы внесете в систему определенные изменения в трубопроводе.

Настоящий двухтрубный пар использует термостатические конденсатоотводчики на радиаторах. Конденсатоотводчик выполняет три функции. Он открывается, позволяя воздуху проходить через радиатор в обратный трубопровод. Воздух — отличный изолятор. Если оставить в радиаторе, у вас будет холодная комната. Кроме того, когда вода кипит, она выделяет большое количество углекислого газа из-за карбонатов и бикарбонатов, которые являются обычными для пресной воды. Этот углекислый газ будет проходить через систему и смешиваться с конденсатом, образуя умеренно агрессивную угольную кислоту.Естественно, эта кислота вредна для радиаторов и трубопроводов. Это еще одна причина того, почему хорошие основные вентиляционные отверстия так важны для паровых систем. Вы должны избавиться от углекислого газа, прежде чем он смешается с конденсатом. Так что конденсатоотводчики на самом деле тоже являются вентиляционными отверстиями!

Вторая задача конденсатоотводчика — закрываться, когда пар достигает его. Конденсатоотводчики радиаторов имеют термостатический сильфон. Производители заполняют эти сильфоны смесью спирта и воды. Они используют спирт, потому что он кипит при 170 градусах при атмосферном давлении (вода закипает при 212).Смесь спирта и воды обычно доводится до кипения примерно при 180 градусах. Когда пар достигает сифона радиатора, спирт «вспыхивает» и расширяет сильфон. Внизу сильфона есть заостренный металлический стержень, называемый «штифтом». Когда сильфон расширяется, он вдавливает этот штифт в седло ловушки. Ловушка закрыта, пар не выходит. Некуда деваться, пар конденсируется и отдает скрытое тепло в комнату. Если сильфоны выйдут из строя, значительная часть пара пройдет в возвратные трубы и нагреет внутренние стены здания, а не комнаты, в которых находятся люди.Это расточительно, шумно (гидравлический удар) и разрушительно для конденсатного насоса, если вы его используете. Но вышедшую из строя ловушку трудно обнаружить, потому что радиатор будет продолжать нагреваться. Снаружи он ничем не отличается,

Третья задача ловушки — открываться после охлаждения конденсата. Конденсат проходит через сифон и стекает в котел.

Срок службы большинства элементов сифона радиатора составляет около трех лет. Это связано с тем, что элемент изгибается примерно 155 000 раз за отопительный сезон.Это почти постоянное движение в сочетании с гидравлическим ударом — вот что убивает элементы. К сожалению, большинство людей проверяют ловушки примерно раз в 30 лет!

Вы можете проверить ловушки радиатора с помощью термочувствительного мелка, называемого TempilStick, или термощупа. Разница в рабочей ловушке должна составлять около 20 градусов. Проблема в том, что если выйдет из строя хотя бы одна ловушка, пар, попадающий в возвратные трубы, может заставить вас думать, что ближайшая ловушка тоже вышла из строя.

Это помогает проверить систему в обратном направлении, начиная с большого возврата и заканчивая ветвями.Это должно выявить проблемные области. Тогда остается только изолировать радиаторы и проверить их. Правда, это трудоемко, но это тоже необходимо.

Конденсатоотводчики также оказывают любопытное влияние на отдачу системы. Поскольку они близки к пару, ловушки предотвращают попадание пара в возвратные трубы. Помните, что мы говорили о однотрубной системе? Вода возвращается в котел из-за статического веса воды в «Размер А» и давления пара в конце магистрали.

В случае двухтрубной системы у вас больше не будет «оставшегося» давления пара для возврата конденсата в котел. Это из-за ловушек. Это означает, что единственная сила, от которой вы можете зависеть, — это статическая высота в «Измерении А».

Для двухтрубного пара «Размер А» должен составлять не менее 30 дюймов на каждый фунт давления в котле. Другими словами, если вы запустите котел при давлении 2 фунта на квадратный дюйм, вам понадобится 60 дюймов высоты между центром измерительного стекла и дном самого нижнего паропровода.Если вы сделаете 5 фунтов на квадратный дюйм, вам понадобится 12-1 / 2 фута между этими двумя точками!

Это еще одна веская причина поддерживать низкое давление пара, не так ли?

Вот почему конденсатные насосы часто используются в двухтрубных паровых системах. Насос обеспечивает давление, необходимое для возврата конденсата в котел, поскольку фундамент недостаточно глубок, чтобы выдержать достаточный статический вес возвращающегося конденсата.

Конденсатный насос — это нижняя точка в системе. К нему все должно стечь.Если какая-либо часть трубопровода системы опускается ниже входа конденсатного насоса, вскоре после первого запуска системы произойдет гидроудар.

Конденсатный насос имеет ресивер из стали или чугуна (чугун служит намного дольше, чем сталь, поскольку конденсат вызывает коррозию). Этот ресивер представляет собой не что иное, как сборную камеру для возврата конденсата. Он выбрасывается в атмосферу, потому что по большей части ресиверы конденсата не рассчитаны на какое-либо давление. Если закрыть вентиляционное отверстие ресивера, ресивер может взорваться!

Внутри приемника находится электрический поплавковый выключатель.Этот переключатель включает насос, когда уровень воды внутри ресивера поднимается, и выключает, когда он падает.

На нагнетательной стороне насоса вы найдете обратный клапан (чтобы вода котла в котел) и дроссельный клапан. Дроссельный клапан предназначен для замедления откачки. Вы видите, что большинство конденсатных насосов откачиваются при давлении 20 фунтов на квадратный дюйм. Это слишком много для большинства систем отопления (однако не слишком много для коммерческих приложений). Дроссельный клапан предотвращает вибрацию обратного клапана, добавляя сопротивление давлению насоса.Просто поверните вентиль вниз, пока шум не прекратится.

Конденсатный насос не может узнать, нуждается ли обслуживаемый им котел в воде или нет. Когда он наполняется, он сваливается; это так просто.

Из-за этого иногда вместо конденсатных насосов используются котловые насосы. Особенно это касается современных маловодных котлов.

Питательный насос котла отличается тем, что поплавковый выключатель, расположенный на котле, а не в ресивере насоса, управляет насосом. С питательным насосом котла насос может включаться только в том случае, если котлу нужна вода.

Ресивер в питательном насосе котла также намного больше ресивера конденсатного насоса. Этот негабаритный ресивер позволяет конденсату ждать, пока он не понадобится котлу.

Будьте осторожны при замене старого котла в двухтрубной системе на новый. Вы можете обнаружить, что старый конденсатный насос несовместим с новым котлом. Вам может понадобиться котловая помпа.

Подвешивание накопительного бака сбоку от котла не заменяет питающий насос котла.Прежде всего, вся резервная вода должна быть расположена в пределах трех дюймов или около того рабочего диапазона котла. Это приводит к очень длинным и очень узким резервуарам.

Но более важно то, что дополнительная вода должна быть доведена до температуры пара в каждом цикле обжига. В баке обычно содержится около 125% воды в бойлере! Это снижает общую эффективность работы котла и может привести к тому, что клиент будет использовать больше топлива, чем он имел бы со своим старым котлом.

Когда вы используете конденсатный или питающий насос котла, или когда двухтрубная система имеет сухой возврат, вы найдете поплавковые и термостатические (F&T) ловушки на концах паропровода. Эти большие уловители препятствуют проникновению пара в трубопровод сухого возврата.

Термостат в сифоне F&T предназначен для пропускания воздуха к вентиляционному отверстию конденсатного насоса. Конденсат проходит через ловушку, поднимая поплавок. Этот поплавок очень похож на шаровой кран в унитазе.

Ловушка нормально закрыта. Пар не может проходить через уловитель, когда шар опущен, потому что рычаг, прикрепленный к шару, также прикреплен к штифту уловителя, и этот штифт прочно сидит в выпускном отверстии уловителя. Поскольку пар не может выйти, он будет конденсироваться. Именно этот конденсирующийся пар в конечном итоге поднимает поплавок и открывает ловушку. Когда ловушка открывается, более высокое давление на входе ловушки выталкивает конденсат через ловушку в обратную линию. Когда ловушка высыхает, шар опускает штифт обратно в седло и препятствует выходу пара.

Поскольку сифон обычно закрыт, он также влияет на возвратный конденсат. Вам понадобится 30 дюймов высоты между ловушкой и центром измерительного стекла на каждый фунт давления в котле. Это, конечно, если у вас нет конденсатного или питательного насоса котла, обеспечивающего обратное давление.

Здесь уместно упомянуть, что зонные клапаны с электроприводом на отводах пара имеют такой же эффект на возврат конденсата, как и уловители. Вы никогда не должны использовать их в паровой системе, если вы также не используете конденсатный насос или насос подачи котла, а также сифоны F&T.

Поскольку ловушки F&T являются механическими устройствами, они не чувствительны к температуре (термостатические радиаторные ловушки чувствительны к температуре). В ловушке F&T не наблюдается заметного перепада температуры с одной стороны на другую. Они выпускают воду той же температуры, что и пар. Помните, что мы говорили о паре в разделе «Как пар нагревается?» Это может быть жидкость или газ одной температуры, верно? Разница между ними заключается в скрытом тепле, и вы не можете измерить скрытое тепло термометром.Здесь все становится немного сложнее, потому что вы не можете проверить ловушку F&T с помощью TempilStick (908-757-8300) или температурного датчика. Нет разницы в температуре в ловушке F&T, даже когда ловушка работает!

Чтобы проверить ловушки F&T, откройте штуцер или клапан на стороне нагнетания и посмотрите, что выходит. Если ловушка не работает должным образом, будет несколько дюймов невидимого пара, а затем облако пара. Если ловушка работает, вы увидите только пар и воду.

Вот почему рекомендуется установить новые сифоны F&T со сливным клапаном и запорным клапаном на стороне нагнетания. Эти два клапана упрощают поиск и устранение неисправностей.

Большинство ловушек F&T выходят из строя, потому что они имеют слишком большой размер. Никогда не следует устанавливать ловушку F&T в соответствии с размером лески. Это приводит к тому, что седло в мгновение ока выдвигается и протекает.

Размер ловушки несложен, но вам нужно знать, сколько конденсата будет проходить через ловушку и при каком давлении (как давление подачи, так и противодавление).Если вы не знаете, что делать, обратитесь за советом к надежному производителю конденсатоотводчиков.

В последние годы многие старые двухтрубные паровые системы были оснащены неэлектрическими термостатическими радиаторными клапанами. Эти клапаны определяют температуру воздуха в помещении и открывают или закрывают подачу пара к радиатору. Они устанавливаются вместо подающего клапана. Поскольку в двухтрубной системе по подающей трубе не идет конденсат, вы можете дросселировать подающий клапан, не получив гидроудара.

Эти термостатические радиаторные клапаны повышают эффективность системы, поскольку предотвращают перегрев радиатора. Они также компенсируют внешние источники тепла, такие как солнечный свет, машины и людей.

Не торопитесь и всегда помните, что все паровые системы работают по простому закону перепада давления. Высокое давление всегда будет двигаться в сторону низкого давления. И это давление обычно очень тонкое.

Вот и все!

Хотите узнать больше? Посмотрите книгу Дэна Холоэна Утраченное искусство парового отопления .

Подробнее: https://heatinghelp.
