Короб пластиковый для кабеля и проводки
Назначение и эксплуатация пластикового короба.
Наша компания на протяжении многих лет является одним из ведущих поставщиков изделий электротехнического назначения. Короба для кабеля и лотки ведущих российских и мировых производителей, в том числе и торговой марки , вы можете купить у нас по ценам ниже рыночных. Вся реализуемая продукция прошла требуемую сертификацию и соответствует лучшим мировым стандартам, что подтверждается необходимыми документами.
В процессе прокладки силовых и компьютерных сетей важной задачей является обеспечение их защиты от внешнего доступа и повреждений. Немаловажное значение имеет и эргономическая составляющая: беспорядочно лежащие повсюду, неприкрытые провода не только придают помещению неопрятный вид, но и препятствуют хождению и уборке. Для решения этих задач отлично подойдет короб пластиковый, который представляет собой пластиковый короб. Эти элементы позволяют надежно спрятать провода и хорошо вписываются в интерьер любого помещения.
Конструкционные особенности пластиковых коробов.
Пластиковый короб имеет удобную для монтажа конструкцию – он состоит из основания и крышки, что обеспечивает быстроту и легкость сборки. Благодаря этому работа с ним не требует специальной подготовки – все необходимое может сделать практически любой человек.
В общем случае алгоритм действий выглядит следующим образом: вначале основание прикрепляется к поверхности, вдоль которой будет идти сеть, затем по нему прокладываются провода, после чего они плотно закрываются крышкой. Таким образом, используя пластиковый короб для проводки, который представляет собой кабельный канал и лоток, вы можете быстро и легко выполнить все монтажные работы.
Правильный выбор изделия.
В зависимости от условий эксплуатации следует правильно выбрать материал. Если предполагается прокладывать сеть по улице, то рекомендуется приобрести защитный кожух. В помещениях целесообразнее использовать изделия из пластика: они дешевле, проще в установке и полностью безопасны с пожарной точки зрения, поскольку выполнены из материала, который не горит.
При этом короба и лотки имеют разные варианты оформления, благодаря чему эти короба органично вписываются в любой интерьер. Также они отличаются по размерам, благодаря чему вы можете выбрать защитный кожух, который является наиболее подходящим с учетом специфики вашей ситуации.
Являясь одним из уверенных лидеров на рынке электротехнической продукции, мы предлагаем более 200 000 наименований изделий, предназначенных для решения самых разных задач. Если вам нужен защитный короб для электрических или компьютерных коммуникаций, то короба и лотки от лучших производителей, в том числе и от фирмы, вы можете приобрести у нас по привлекательным ценам в любое время.
Покупка в интернет-магазине СветЭлектро.
Благодаря богатому опыту работы и наличию широкого штата квалифицированных специалистов все заказы обрабатываются в кратчайшие сроки, а проведение гибкой маркетинговой политики позволяет нам предлагать условия, намного более выгодные по сравнению с конкурентами. Поэтому, приобретая у нас любые виды пластиковых коробов и лотков, вы не только покупаете продукцию отличного качества, но и экономите немалые деньги.
Предприятие «СветЭлектро» предлагает широкий выбор коробов по привлекательным ценам.
Короба и лотки листовые — заказать в компании ЭТИС-СЗПК. Оптовые цены.
Лотки листовые и короба производства СЗПК – это изделия, предназначенные для прокладки кабеля и проводов. Они обеспечивают надежную поддержку кабеля в электромонтажных сетях. Изготавливаются из стали различной толщины, что позволяет подобрать оптимальное решение для кабельной трассы в зависимости от нагрузок и допустимого шага опор.
Лотки листовые серии СЛГ, СЛП, СКВ, СКВП – это универсальное комбинирование кабельных трасс различного назначения. Инженерным отделом компании разработан большой спектр соединительных элементов и различных фасонных изделий, обеспечивающих легкий монтаж трасс при любой сложности, всевозможных вариантах прокладки кабельных трасс, сложных поворотов кабельных линий, высотных перепадов кабельной трассы.
Лотки и короба листовые монтируются внутри и снаружи помещений. Применяются в гражданском и промышленном строительстве. Используются в агрессивных средах, на нефтехимических предприятиях, в газовой, химической, металлургической и пищевой промышленности. Обладают высокой несущей способностью.
- Расстояние между опорами до 3 метров (см. таблицы нагрузок)
- Широкий ассортимент фасонных и соединительных элементов
- Изготавливаются для всех климатических зон и исполнений
Варианты исполнения:
- «Цинк. Сендз.» Cоответствие климатическим исполнениям: У2; ХЛ2; УХЛ2; УТ2,5
- «Гор. цинк» Cоответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5
- «RAL» Cоответствие климатическим исполнениям: УТ 1,5; УТ2,5; УХЛ2,5; У3 Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
- «Нерж.» Cоответствие климатическим исполнениям: У1; ХЛ1; УХЛ1; УХЛ5; УТ1,5; М5
Предоставление артикулов и возможность изготовления изделий в данном исполнении возможно по запросу.
Примеры монтажа
Монтаж листовых лотков с использованием Z-профиля и консолей серии КН
Монтаж листовых лотков с применением серии КН консолей и вертикальных консолей серии СТР
Прокладка кабеля короб. Основные назначения короба, способы прокладки кабеля.
Для более компактной укладки проводки и ее защиты используются специальные короба – полые каналы на металлической или пластиковой основе. Короба гармонично вписываются в интерьер помещений. Без системы прокладка кабеля короб не обходится ни одно здание. Они рассчитаны на длительную эксплуатацию, обеспечивают удобный монтаж и легкий доступ к кабельной проводке. Допускается применение каналов в сочетании с различным типом кабелей: телефонных, компьютерных сетей, электропроводки. Они устанавливаются как при прокладке новых кабельных систем, так и при модернизации уже существующих.
Процесс прокладки кабеля
Прокладка кабеля должна проводиться с соблюдением всех существующих технологических требований и норм производимых работ.
Это очень трудоемкий процесс и лучше, чтобы этим делом занимался высококвалифицированный специалист. Ведь от качества проведенных работ зависит долгосрочность работы системы и безопасность. Все производимые работы прокладка кабеля короб подлежат тщательному проектированию, определяется способ прокладки. Короб чаще всего представляет собой пластическую трубку. Но также используются металлические и деревянные короба для определенного монтажа и прокладки кабеля. Основное строительное преимущество подобного короба заключается в значительном облегчении доступа к кабелям и проводке. Замену проводки можно будет осуществлять в короткие сроки, не привлекая дополнительных специалистов.
Способы прокладки кабеля
1. Наружный монтаж кабеля – кабель крепится к стене с помощью скоб. Такая прокладка кабеля проводится быстро и используется в основном в загородных домах. Экономически выгодный способ.
2. Скрытый монтаж кабеля – в стене выдалбливаются углубления для кабеля, это самый популярный способ.
3. Прокладка кабеля в коробе – очень удобна при необходимости проложить сразу несколько проводов. В основном прокладка кабеля короб используется в офисных помещениях, магазинах, на производствах и в загородных домах. Такой монтаж кабеля достаточно прост и не требует больших денежных затрат. Короб может быть, как открывающимся, так и глухим, а размер зависит от количества проводов, которые необходимо проложить. Используя такой способ прокладки кабеля, мы можем провести необходимый ремонт без всяких затруднений.
Основные назначения короба
Конструкция короба обеспечивает надежную защиту кабеля от механических повреждений. Некоторые типы короба имеют двойную стенку, что обеспечивает им очень высокую механическую прочность. Конструкция короба сделана с такого материала, что обеспечивает дополнительную электрическую и электромагнитную изоляцию..jpg)
Короб защитит людей, находящихся в этом помещении, от случайного контакта с поврежденной проводкой. Кроме легкого монтажа, кабельные короба позволяют проводить и легкий демонтаж оборудования и кабелей, например, при переезде в другое помещение. Короб имеет основные назначения, которые всегда дополняют друг друга.
Короб является самым популярным и многофункциональным материалом во время проведения монтажных работ. Высокое качество прокладка кабеля короб и отражается на цене короба. В офисах и административных помещениях для прокладки кабеля наиболее часто используются кабельные пластиковые короба. Короба могут быть изготовлены с различного материала и разнообразны по своей форме. Они выполняют функцию дополнительной изоляции и защиты от механических повреждений, обеспечивают легкий доступ к проводке.
Короба можно разделить на несколько видов:
— кабель-канал – наиболее распространенный тип пластикового короба.
— мини канал – используются для прокладки кабеля маленького диаметра.
— угловой короб – когда нужно провести кабель именно в углу стены.
— плинтусный короб – обычно устанавливаются вместо плинтуса, что обеспечивает легкий доступ к ним.
— напольный короб – короба рассчитаны на большие нагрузки.
— парапетный короб – с большим сечением и двумя и более разделенными секциями. Как правило, монтируются на высоте рабочих мест сотрудников.
Для наружной проводки идеально используется прокладка кабеля короб, которая удобна в работе и эксплуатации. Данный способ более всего рекомендуется профессионалами – один из самых используемых способов для проведения реконструкций кабельных сетей без дробления стен. Провода ведутся по кабельным каналам. Розетки к коробу крепятся простым способом, на коробе устанавливается монтажная коробка, а затем розетки. Короба очень удобно использовать в зданиях с неровными стенами или особой нестандартной планировкой. Панели короба надежно защищены специальной пленкой, которая предотвращает повреждение короба во время монтажа.
Но вам не должно казаться это очень простым делом, этой работой должны заниматься профессионалы.
При современном развитии инфраструктуры объектов очень большое значение имеет прокладка кабеля короб – это важная составляющая любого помещения. Правильно установленный короб придает помещению более эстетичный вид, ведь очень некрасиво выглядят просто проложенные провода. Идеально проложенные провода в короб защищены от механических повреждений, от попадания конденсата и других жидкостей.
Условия эксплуатации и установки в помещении короба зависят от качества материала, из которого выполнена основа короба. Монтаж короба может проводиться как вертикально, так и горизонтально. Такая прокладка кабеля экономически выгодна и не требует больших затрат времени. Основная цель нашей компании – надежность, качество и функциональность. У нас вы найдете оптимальное соотношение цены и качества. Кабельные короба удобны в конструкции, экономичны, просты в монтаже и эксплуатации.
Как правильно выбрать короб для прокладки электрического кабеля
Короб для прокладки кабеля
На стадии электромонтажных работ любого строительного объекта используется короб для прокладки кабеля, представляющий собой закрытую полую конструкцию с прямоугольным (самый распространенный тип) сечением. Назначение короба полностью соответствует названию.При монтаже кабельных сетей, внутри него размещают провода и кабели, обеспечивая таким образом их защиту от механических повреждений. Короб для прокладки кабеля может использоваться как внутри, так и снаружи помещений.
Типы короба для кабеля
Для того, чтобы разобраться, какой тип короба вам необходим, проведем сравнение типов коробов для кабеля. В качестве основных материалов, служащих для производства декоративных коробов, используется ударопрочная пластмасса различных марок, алюминий и, чаще всего — нержавеющая или оцинкованная сталь.
Наиболее функциональным из всех перечисленных типов является металлический короб для прокладки кабеля – если предусмотрено его заземление, то помимо механической защиты он также выполняет функции внешнего экрана для расположенных внутри короба кабелей.
Стальной короб по параметрам экранирования находится между коробом из алюминия и пластиковым коробом с напылением на стенках и представляет собой оптимальное решение для защиты кабелей при прокладке кабельных сетей внутри и снаружи помещений.
То, насколько эффективно будет работать экранирование короба, во многом зависит от профессионализма монтажников и величины переходного сопротивления, установившейся между различными секциями короба. Чтобы обеспечить максимально низкое значение сопротивления, необходимо проложить внутри короба дополнительный неизолированный заземленный провод, являющийся аналогом дренажного проводника экранированного кабеля. Часть производителей специально для этой цели наладила выпуск штатных заземляющих проводников, соединяющих отдельные секции металлических коробов.
Чтобы обеспечить высокие эстетические характеристики металлических коробов, многие производственные компании защищают их внешнюю поверхность и основание самоклеющимися полимерными пленками, которые удаляются после установки.
Цена металлического короба на порядок выше, нежели короба из пластмассы. Однако если вам необходимо надежно защитить кабель от механических повреждений и электромагнитных помех, металлические короба являются оптимальным вариантом для этого. Позвонив по телефону, указанному на нашем сайте, вы сможете приобрести высококачественную продукцию для защиты кабелей от производителя по самым низким ценам.
Кабель-каналы (короба для проводов): назначение, виды, размеры, цвета
Электропроводка занимает важное место в коммуникациях современных зданий. Насыщение домов, офисов и производственных помещений различной электротехникой требует создания разветвлённых электрических сетей. Это приводит к увеличению количества силовых кабелей, для прокладки которых требуются отдельные ниши или каналы. С этой целью используются специальные кабель-каналы, упрощающие задачи по монтажу электропроводки.
Назначение
Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс.
Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:
- электрической проводки для снабжения питанием электрооборудования;
- телефонных кабелей;
- оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
- линий видеонаблюдения, сигнализации и пожарной безопасности.
Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.
Рис. 1. Пример использования напольных и плинтусных кабель-каналовБлагодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих.
Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.
К достоинствам кабельных коробов, несомненно, относятся:
- высокий уровень безопасности на протяжении всего срока эксплуатации;
- простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
- надёжная защита проводов от случайных механических повреждений;
- ограничение несанкционированного доступа к проложенной проводке;
- эстетическая привлекательность парапетных коробов, усиленная элементами декораций.
Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.
Виды
Производители кабель-каналов поставляют на рынок несколько видов этой продукции (Рис. 3):
- парапетный;
- магистральный;
- плинтусный;
- напольный;
В зависимости от приоритетности функционального назначения можно выбрать короба, которые наиболее оптимально подходят для прокладки кабеля в конкретных условиях, с учётом требований безопасности, выбора места расположения короба и пожеланий к его дизайнерскому оформлению.
Исходя из конструктивных особенностей электрокоробов и используемых материалов для их изготовления, изделия подразделяются по следующим признакам:
- по типу конструкции;
- способу монтажа;
- материалу, используемому при изготовлении.

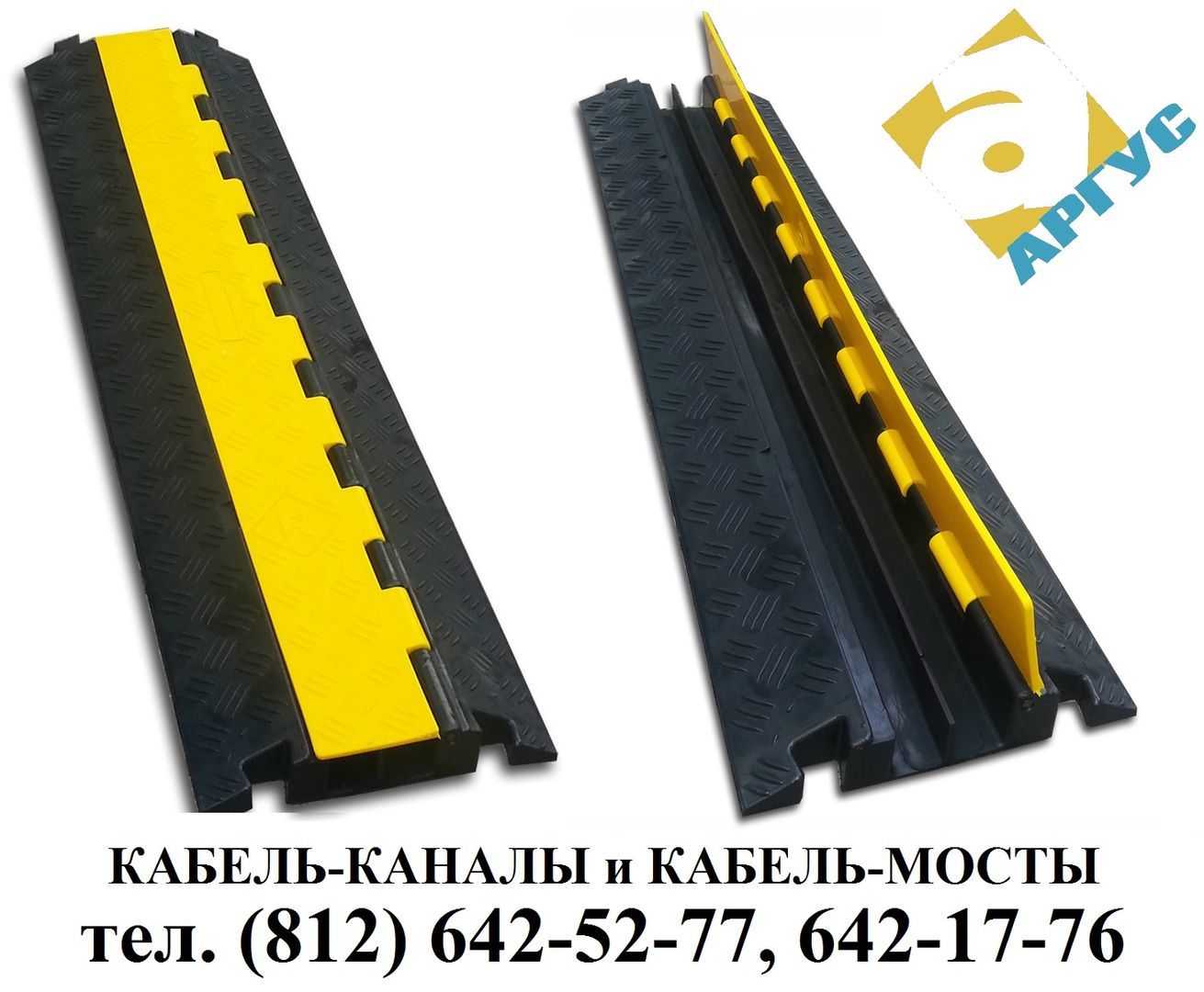

Отдельно следует отметить такой вид кабель-канала, как кабельный трамп или мостик рукавный. Он используется для прокладывания высоковольтных проводов, шнуров, кабелей, шлангов через проезжую часть дворов, дачных участков и т.
п. территорий, где возможны высокие механические нагрузки. Кабельная капа (мост) являет собой поддон с укладочными пазами, вдоль которых прокладываются соответствующие коммуникации.
Овальная поверхность рукавного моста позволяет беспрепятственно проезжать по нему автомобилям и не мешает прохождению пешеходов. Изделие изготовляется из жёсткой резины или из полиуретана.
Применение кабель-канала конкретного типа определяется той задачей, которую приходится решать, с учётом параметров будущей сети. Правильный выбор упростит прокладку проводки, обеспечит необходимый уровень безопасности кабельной трассы при её эксплуатации.
Охарактеризуем основные виды электромонтажных коробов, по их признакам.
По конструкции
Общими признаками для всех типов каналов является то, что все они состоят из короба и крышки. Именно наличие крышки отличает кабель-канал от лотка. Конструктивные особенности отдельно взятого монтажного короба отличаются формой лотка, профилем и конструкцией замков крышки, наличием дополнительных аксессуаров, упрощающих монтаж и улучшающих внешний вид изделий.
Конструктивно изделия отличаются формой лотка. Он может быть круглым (трубчатым) или прямоугольным. Для угловых коробов, а также для категории плинтусных кабель-каналов характерна треугольная форма лотка. Треугольный кабель-канал отлично ложится на стыке стены и потолка. При необходимости его легко спрятать под декоративным багетом. Существуют перфорированные кабель-каналы (рис. 4), у которых стенки основания не сплошные, а с прорезями определённой формы.

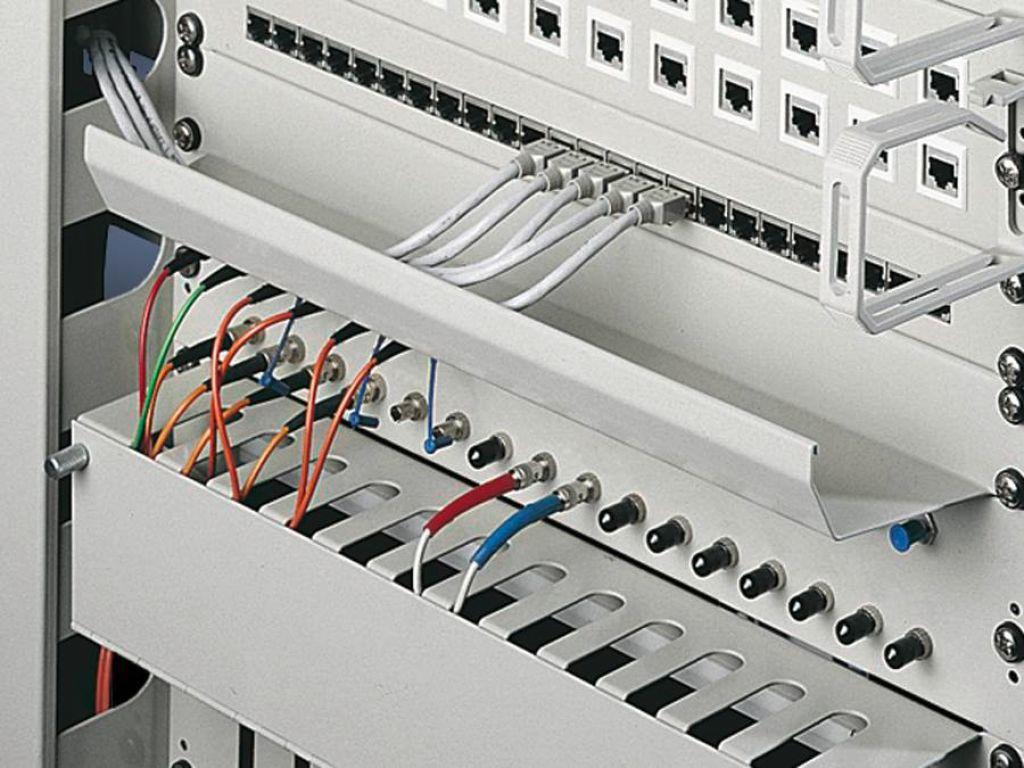

Рис. 4. Перфорированный кабель-каналТакие конструкции используются для установки на фасадных поверхностях зданий. Перфорации обеспечивают хорошую вентиляцию кабельных магистралей, что предупреждает накопление конденсата в каналах. Это увеличивает срок службы внешней электропроводки в условиях частых температурных перепадов.
Существуют также гибкие кабель-каналы. Они состоят из шарнирных элементов, способных поворачиваться в трёх измерениях. С помощью таких коробов удобно прокладывать кабель, огибая выступы и углубления.
Используя гибкий кабель-канал вы без труда подведёте проводку к столу или создадите новую магистраль в любом помещении.
По способу монтажа
С помощью кабель-каналов определённой конструкции оборудуют подземные кабельные магистрали, в том числе прокладку проводов в конструкциях заливных полов. Существуют разновидности моделей для настенного наружного монтажа и прокладывания трасс внутри помещений.
Внутренние конструкции имеют улучшенный дизайн. Стыки крышек у них почти не заметны. Они оборудованы полированной декоративной крышкой, цвет которой можно подобрать под расцветку стен и потолков.
Принт на крышках напольных кабель-каналов имитирует текстуру разных пород дерева. Треугольные конструкции можно использовать вместо пластикового плинтуса. При необходимости, короба можно спрятать за панелями плинтусных конструкций.
Профили кабель-каналов, устанавливаемых под потолком, могут иметь разную форму. Они крепятся либо с помощью шурупов или для их монтажа применяются крепёжные элементы, которые входят в комплектацию устройств.
Для маскировки стыков используются стыковочные узлы, внешние (Рисунок 5) и внутренние (Рисунок 6) уголки.
Отводы от магистралей прокладываются в плоских коробах по поверхности стены. Ширина лотка выбирается в зависимости от количества проводов и от их толщины.
По материалу, из которого они изготовлены
Собственно говоря, здесь выбор невелик: металл либо пластик. При изготовлении металлических коробов используют листовую оцинкованную сталь или алюминиевый профиль. На рисунке 7 изображён металлический короб.

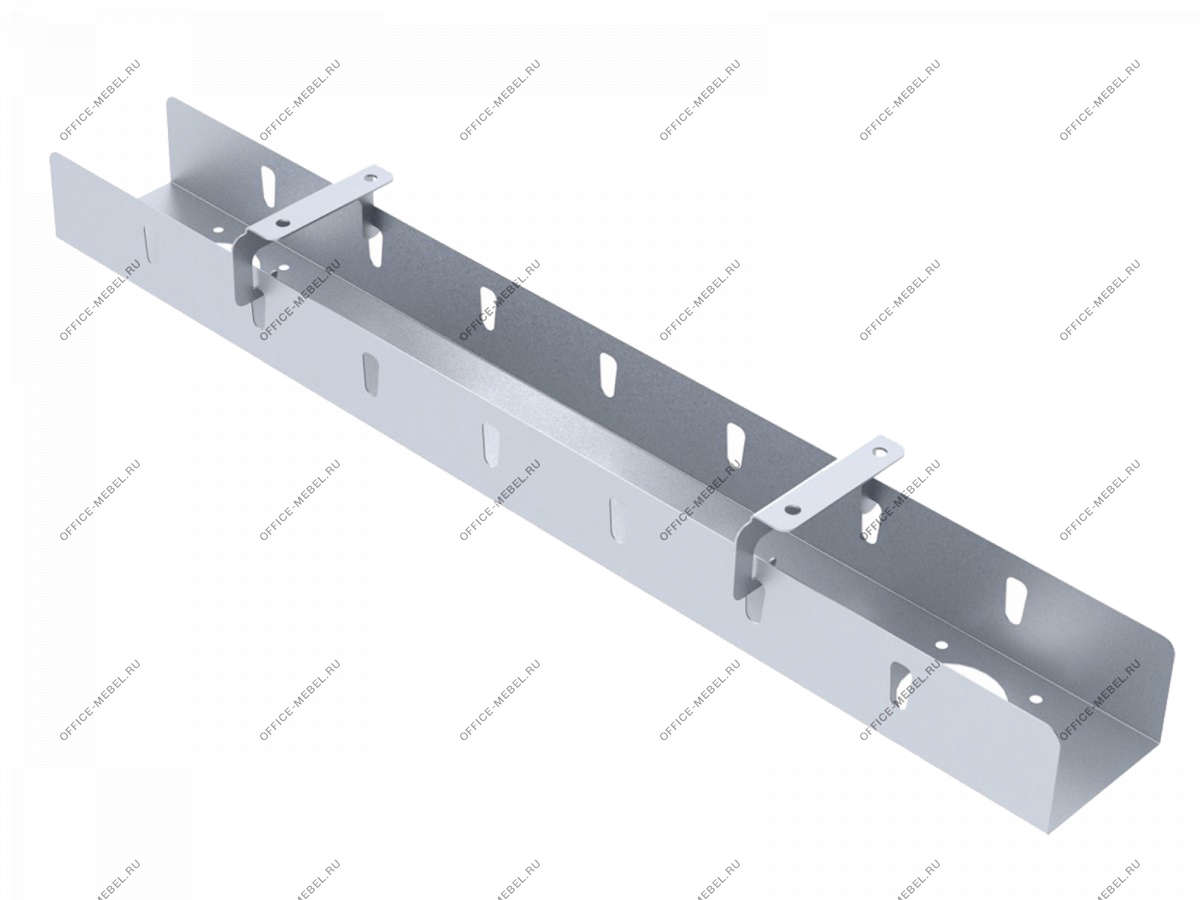

Рис. 7. Металлический кабель-каналСтальные конструкции обычно применяются для прокладки подземных магистралей. Алюминиевые изделия используют в помещениях, когда требуется подчеркнуть выразительность авангардного или другого современного стиля интерьера.
Применение металлических кабель-каналов диктуется требованиями к прочности этого материала и соображениями по поводу пожарной безопасности. Хотя стоимость металлических изделий довольно высока, часто они являются единственным приемлемым вариантом для прокладывания кабелей.
Проволочные изделия, в отличие от закрытых стальных коробов, позволяет визуально контролировать состояние проводки. Кроме того, они обеспечивают естественное охлаждение уложенных кабелей. Это очень удобно в производственных цехах, где проводка подвергается значительным нагрузкам. На рисунке 8 показан проволочный кабель-канал.
Рис. 8. Подвесной проволочный кабель-каналПопулярность кабель-каналов из ПВХ обусловлена их дешевизной и универсальностью. Наличие декоративных крышек на все случаи жизни, также способствует массовому их применению. Гибкую крышку даже с двойным замком, при необходимости, довольно легко снять.
В конструкциях некоторых моделей используется прозрачный пластик. В короб можно поместить светодиодную ленту для подсветки потолка, или для другого декоративного освещения комнаты.
Размеры
Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.
Таблица 1.
| Размер канала в мм | Количество отрезков в упаковке, шт. | Общая длина комплекта в м |
| 12×12 | 100 | 200 |
| 15×10 | 100 | 200 |
| 16×16 | 70 | 140 |
| 25×16 | 42 | 84 |
| 25×25 | 30 | 60 |
| 30×10 | 50 | 100 |
| 40×16 | 24 | 48 |
| 40×25 | 16 | 32 |
| 40×40 | 12 | 24 |
| 60×40 | 20 | 40 |
| 60×60 | 12 | 24 |
| 80×40 | 15 | 30 |
| 80×60 | 12 | 24 |
| 100×40 | 12 | 24 |
| 100×60 | 9 | 18 |
Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице.
Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.
На рисунке 9 показаны изделия с разным сечением коробов.
Рис. 9. Размеры кабель-каналовВыбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм2. Сечения кабель-канала, размером 12×12 мм = 144 мм2, вполне достаточно для монтажа такой проводки.
Палитра цветов
По цветовому решению напольных кабель-каналов вообще не должно быть проблем в выборе. Цветовая палитра имитации текстуры разных сортов дерева настолько богата, что подойдёт, практически, к любому полу. В крайнем случае, можно заказать изделия с желаемым оттенком. (см. рисунок 10)
Рисунок 10. Пример расцветки кабель-каналовНастенные и подпотолочные короба обычно белого или серого цвета. Эти оттенки хорошо сочетаются с большинством красок на стенах.
Но при необходимости, производитель может изготовить изделие с любым оттенком поверхности.
Список литературы
- А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
- М. А. Короткевич «Эксплуатация электрических сетей» 2014
- Е. Пантелеев «Монтаж и ремонт кабельных линий» 1990
- А. Филиппов, В. Филипов «Ремонт и монтаж кабельных линий» 2005
- Стерлинг Д.Дж., Лес Бакстер «Кабельные системы» 2003
| Базовые понятия электрики Инструменты электрика Электроинструменты электрика Техника безопасности Помощь при поражении током Защита от электрического тока Кабели, провода и шнуры Характеристики составляющих проводов Маркировка кабельной продукции Виды кабелей, проводов и шнуров Сопутствующие изделия Способы соединения проводов Электромонтажные изделия Изделия для прокладки кабеля Электромонтажные коробки Розетки и выключатели Осветительная аппаратура Трансформаторы Автоматические выключатели Предохранители Ящики и боксы под автоматы Электрические счетчики Монтаж кабеля Выбор проводов Составление схемы электропроводки Монтаж скрытой проводки Штробление стен Скрытая прокладка проводки в трубах Скрытая прокладка кабеля в перегородках, полах и потолках Монтаж открытой электропроводки Прокладка кабеля сквозь стены, дверные проемы и оконные рамы Монтаж розеток, выключателей и распределительных коробок Освещение Виды светильников Основные правила освещения Монтаж освещения в квартире или ч.  домеГалогенные лампы с трансформатором Монтаж уличного освещения Дизайнерские ухищрения в освещении Монтаж распределительных (ЩЭ) щитков Заземление Заземление в многоэтажном доме Система уравнивания потенциалов Электричество в частном доме Трехфазные и однофазные сети Ввод электроэнергии в частный дом Подключение к линии электропередачи Заземление в частном доме Защита от молний в частном доме Система уравнивания потенциалов Применение стабилизаторов Монтаж электрики на открытом воздухе Система «Умный дом» Ремонт электропроводки Отключение электроэнергии во всей квартире (доме) Срабатывание УЗО Приложения | Чтобы смонтировать электрическую цепь, одних проводов часто бывает недостаточно. Ведь кабель надо к чемуто прикрепить, спрятать или защитить каким-либо образом. Придать эстетичный вид проведенным кабелям и проводам тоже важно. В домашних условиях кабели и провода чаще всего прячутся в стене, замуровываются в штукатурку. Это прекрас ный выход из положения. Проводов не видно, они надежно скрыты за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая (рис. 5.2). В такой ситуации есть несколько существенных минусов. Во-первых, до провода весьма сложно добраться. При повреждении цепи крайне трудно выяснить, где именно произошли обрыв или утечка. Когда это становится ясно, то бывает жаль обдирать керамическую плитку или обои, ведь, выполнив починку, придется восстанавливать все как было. Во-вторых, чтобы поменять проводку на более современную и надежную, придется делать ремонт заново. Это не каждому по карману. Есть и другой путь: помещать кабель не внутри стен, а поверх них. Такой вид прокладки проводов называется открытым. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко перебить, случайно задев каким-либо предметом. На самом деле все это не так страшно. Для открытой прокладки проводов любого типа внутри и снаружи помещений существуют специальные короба, пластиковые или металлические (рис. 5.3). Пластиковые применяются внутри помещений, а металлические — снаружи или на производстве, а также в служебных помещениях. Пластиковые короба для кабелей и проводов называют кабель-каналом или электромонтажным коробом. Кабель-каналыПо сути, это пластиковые профили, в сечении имеющие форму буквы «П», открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей.
Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных. Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. Более подробно основные размеры кабель-канала представлены в табл.
При помощи различных аксессуаров, поворотных углов,тройников и заглушек к кабель-каналу, представленныхв табл. 5.1 и 5.2, монтируются электрические сети любого типа сложности (рис. 5.4 и 5.5). Рис. 5.4. Аксессуары к кабель-каналу
Данные по аксессуарам напольных кабель-каналов представлены в табл. 5.3. Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов (рис, 5.6). Помимо основных видов кабельканала есть специализированные изделия.
Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных (рис. Плюсы пластиковых коробов: — не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий; — легкий доступ к кабелю;
Гофрированные пластиковые трубыКроме коробов существуют пластиковые и металлические трубы, предназначенные для прокладки кабеля. Гофра предназначена для прокладки любого вида проводников как внутри помещений, так и снаружи. Защищает кабель от механических повреждений и повышенной влажности, а также предохраняет людей от поражения током (рис. 5.13), Рис. 5.13. Защищенные гофрой провода Различают легкие и тяжелые трубы. Первый вид применяется по большей части внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи (рис. 5.14). Как первый, так и второй вид может быть со стальным зондом для протяжки кабелей или без него. Изготовлены гофрированные трубы из негорючего ПВХ.
Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягиваются в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. д. ВНИМАНИЕ! Легкая пластиковая гофра легко лопается и ломается на морозе, поэтому не стоит жалеть средства — для наружной прокладки лучше купить тяжелый вариант. Ассортимент гофрированных труб наглядно представлен в табл. 5.5.
Гофрированные металлические трубы (металлорукава)Очень похожи на пластиковую гофру, но изготовлены из стальной оцинкованной ленты (рис. Применяются там же, где и гофра (рис, 5.16). Основные отличия — повышенная защита от механических повреждений. Кроме того, при подключении заземляющего провода к металлорукаву он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.
Размеры металлорукава приведены в табл. 5.6.
Гладкие жесткие трубыВторое название — трубы ПВХ.
Служат для защиты и укладки проводов. Могут замуровываться в штукатурку, бетонные полы и т. д. Это исключительно удобно, поскольку провода скрыты, а извлечь их для ремонта и замены очень легко — достаточно просто вытянуть наружу. Трубы ПВХ пожаробезопасны, предохраняют от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки (рис. 5.18-5.21). Размеры труб указаны в табл. 5.7. Таблица 5.7. Размеры труб ПВХ
КембрикиЭто своего рода чехлы — гибкие шланги из ПВХ или полипропилена, которые надеваются на кабель сверху оболочки или изоляции. Кембрик используется для придания кабелю более эстетичного вида и дополнительной защиты или когда необходимо объединить несколько проводов вместе. Изделия для прокладки кабеля предусматривают следующие варианты крепления. Кабель-канал крепится при помощи самых обычных дюбель-гвоздей размером 6 х 40. Если материал перегородки — дерево или мягкий пластик, можно прикрутить кабель-канал шурупами или просто приклеить. Металлические лотки крепятся при помощи анкерных зажимов, дюбельгвоздей и болтовых соединений. Приклеить лотки не получится. К тому же для их крепления иногда требуются специальные полки и кронштейны. Гофрированные пластиковые и трубы ПВХ монтируются при помощи специальных клипс, которые, в свою очередь, крепятся к перекрытиям при помощи шурупов или дюбель-гвоздей. Использовать такой вид крепежа необычайно удобно, монтаж готовой к использованию трубы осуществляется одним движением руки. При этом очень просто извлечь трубу обратно. Металлическая скоба используется для крепления металлорукавов, гофры и труб ПВХ. Это более надежное крепление, нежели клипса (см. рис. 4.59). Пластиковый хомут или стяжка применяется в тех случаях, когда надо закрепить трубы на скорую руку (рис. 5.22). К тому же это очень дешевый и простой метод.
| |||||||||||||||||||||||||||||||||||||||||||||||
Для этих целей служат разнообразные изделия из металла и пластика, созданные для того, чтобы сделать эксплуатацию электрических проводников максимально удобной, эстетичной и безопасной.
Цвет кабельканала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен.
5.1.
1 (продолжение)
Габаритные размеры — 75 х 75 х 20
К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму (рис, 5.7).
5.9. Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный
5.12). Основные размеры металлических лотков представлены в следующей таблице (табл. 5.4).
У этого вида продукции более широкий спектр применения. Кабель-канал в основном укладывается на ровную, гладкую поверхность — это необходимое условие для корректного монтажа. Трубы можно монтировать практически на любую поверхность, где их можно крепить при помощи металлических скоб и специальных клипс. Кроме того, гофрированную гибкую трубу (или гофру) можно поворачивать под любыми углами или даже укладывать извивами.
5.15).
5.18. Клипса для крепежа гофры или труб ПВХ
Правила заполняемости лотков по ПУЭ
При выборе заказчиком того или иного вида лотка и соответствующего задачам способа крепления необходимо учитывать уровень предельно допустимых нагрузок на лоток, детали крепления и необходимую емкость лотка по количеству укладываемых кабелей.
«Правила устройства электроустановок» (п.2.1.61. издание 6е, 7е) регламентируют заполняемость лотков следующим образом: «Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, недолжна превышать: для глухих коробов (лотков) — 35% сечения в свету; для коробов (лотков) с открываемыми крышками — 40%». Существует несколько способов прокладки проводов и кабелей в лотках: рядами, пучками и пакетами. При этом выдерживают следующие промежутки: при однослойной прокладке — в свету 5 мм; при прокладке пучками — 20 мм; между проводами при многослойной прокладке — без промежутков
Выбор оптимальных габаритов лотка
Высота борта. Высота кабельного лотка должна быть больше максимального диаметра самого большого кабеля или пучка проводов в прокладке.
Ширина лотка. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов.
Возможно разделение лотка перегородкой на каналы для силовых и слаботочных кабелей.
Чем плотнее уложены кабели, тем хуже теплоотвод. При выборе лотка следует использовать такую ширину и высоту, чтобы он оставался частично незаполненным. Для достаточной самовентиляции кабеля рекомендуется выбирать перфорированные лотки или широкие лотки с небольшой высотой бортов. .
Величину поперечного сечения рекомендуется увеличить на 25% для возможности дальнейшего расширения кабельной трассы, без необходимости прокладки дополнительных лотков . В таблице приведены геометрические размеры некоторых кабелей. За более точными и полными данными обратитесь к производителю кабельной продукции.
Соответствие размеров, диаметра и веса кабеля.
Данные, приведенные в таблице, имеют справочный характер.
| Силовой кабель | Изолированный силовой кабель | Слаботочный кабель | |||||||||
| Тип | Диаметр (мм) | Вес, кг/пм | Сечение (мм2) | Тип | Диаметр (мм) | Вес, кг/пм | Сечение (мм2) | Тип | Диаметр (мм) | Вес, кг/пм | Сечение (мм2) |
| 1х4 | 6,5 | 0,08 | 42 | 1х10 | 10,5 | 0,18 | 110 | кат. 5 |
8,0 | 0,06 | 64 |
| 1х6 | 7,0 | 0,105 | 49 | 1х16 | 11,5 | 0,24 | 132 | кат. 6 | 8,0 | 0,06 | 64 |
| 1х10 | 8,0 | 0,155 | 64 | 1х25 | 12,5 | 0,35 | 156 | Коаксиал | 6,8 | 0,06 | 46 |
| 1х16 | 9,5 | 0,23 | 90 | 1х35 | 13,5 | 0,46 | 182 | 2х2х0,6 | 5,0 | 0,03 | 25 |
| 1х25 | 12,5 | 0,33 | 156 | 1х50 | 15,5 | 0,6 | 240 | 4х2х0,6 | 5,5 | 0,035 | 30 |
| 3х1,5 | 8,5 | 0,135 | 72 | 1х70 | 16,5 | 0,8 | 272 | 6х2х0,6 | 6,5 | 0,05 | 42 |
| 3х2,5 | 9,5 | 0,19 | 90 | 1х95 | 18,5 | 1,1 | 342 | 10х2х0,6 | 7,5 | 0,065 | 56 |
| 3х4 | 11,0 | 0,265 | 121 | 1х120 | 20,5 | 1,35 | 420 | 20х2х0,6 | 9,0 | 0,11 | 81 |
| 4х1,5 | 9,0 | 0,16 | 81 | 1х150 | 22,5 | 1,65 | 506 | 40х2х0,6 | 11,0 | 0,2 | 121 |
| 4х,2,5 | 10,5 | 0,23 | 110 | 1х185 | 25,0 | 2 | 625 | 60х2х0,6 | 13,0 | 0,275 | 169 |
| 4х4 | 12,5 | 0,33 | 156 | 1х240 | 28,0 | 2,6 | 784 | 100х2х0,6 | 17,0 | 0,445 | 289 |
| 4х6 | 13,5 | 0,46 | 182 | 1х300 | 30,0 | 3,2 | 900 | 200х2х0,6 | 23,0 | 0,87 | 529 |
| 4х10 | 16,5 | 0,69 | 272 | 3х1,5 | 11,5 | 0,19 | 132 | 2х2х0,8 | 6,0 | 0,04 | 36 |
| 4х16 | 19,0 | 1,09 | 361 | 3х2,5 | 12,5 | 0,24 | 156 | 4х2х0,8 | 7,0 | 0,055 | 49 |
| 4х25 | 23,5 | 1,64 | 552 | 3х10 | 17,5 | 0,58 | 306 | 6х2х0,8 | 8,5 | 0,08 | 72 |
| 4х35 | 26,0 | 2,09 | 676 | 3х16 | 19,5 | 0,81 | 380 | 10х2х0,8 | 9,5 | 0,15 | 90 |
| 5х1,5 | 9,5 | 0,19 | 90 | 3х50 | 26,0 | 1,8 | 676 | 20х2х0,8 | 13,0 | 0,25 | 169 |
| 5х2,5 | 11,0 | 0,27 | 121 | 3х70 | 30,0 | 2,4 | 900 | 40х2х0,8 | 16,5 | 0,38 | 272 |
| 5х4 | 13,5 | 0,41 | 182 | 3х120 | 36,0 | 4 | 1296 | 60х2х0,8 | 20,0 | 0,54 | 400 |
| 5х6 | 14,5 | 0,54 | 210 | 4х1,5 | 12,5 | 0,22 | 156 | 100х2х0,8 | 25,5 | 0,875 | 650 |
| 5х10 | 18,0 | 0,85 | 324 | 4х,2,5 | 13,5 | 0,29 | 186 | 200х2х0,8 | 32,0 | 1,79 | 1024 |
| 5х16 | 21,5 | 1,35 | 462 | 4х6 | 16,5 | 0,4 | 272 | ||||
| 5х25 | 26,0 | 1,99 | 676 | 4х10 | 18,5 | 0,66 | 342 | ||||
| 7х1,5 | 10,5 | 0,235 | 110 | 4х16 | 21,5 | 1,05 | 462 | ||||
| 7х2,5 | 13,0 | 0,35 | 169 | 4х25 | 25,5 | 1,6 | 650 | ||||
| 4х35 | 28,0 | 1,75 | 784 | ||||||||
| 4х50 | 30,0 | 2,3 | 900 | ||||||||
| 4х70 | 34,0 | 3,1 | 1156 | ||||||||
| 4х95 | 39,0 | 4,2 | 1521 | ||||||||
| 4х120 | 42,0 | 5,2 | 1764 | ||||||||
| 4х150 | 47,0 | 6,4 | 2200 | ||||||||
| 4х185 | 52,0 | 8,05 | 2700 | ||||||||
| 4х240 | 58,0 | 11 | 3360 | ||||||||
| 5х1,5 | 13,5 | 0,27 | 182 | ||||||||
| 5х2,5 | 14,5 | 0,35 | 210 | ||||||||
| 5х6 | 18,5 | 0,61 | 342 | ||||||||
| 5х10 | 20,5 | 0,88 | 420 | ||||||||
| 5х16 | 22,5 | 1,25 | 506 | ||||||||
| 5х25 | 27,5 | 1,95 | 756 | ||||||||
| 5х35 | 34,0 | 2,4 | 1156 | ||||||||
| 5х50 | 40,0 | 3,5 | 1600 | ||||||||
Определить подходящие размеры лотков, исходя из значения расчетной величины сечения кабелей Sкр, можно с помощью таблицы, приведенной ниже.
Сечение в мм2 умножаете на количество кабеля и смотрите по таблице какой лоток вам подходит.
Указаны значения при заполнении лотков на 40%.
| Высота лотка, мм / Ширина лотка, мм | 35 | 50 | 60 | 65 | 80 | 100 | 150 | 200 |
| Расчетная величина сечения кабелей Sкр, мм2 | ||||||||
| 50 | 700 | 1000 | — | — | — | — | — | — |
| 100 | 1400 | 2000 | 2400 | 2600 | 3200 | 4000 | — | — |
| 150 | 2100 | 3000 | 3600 | 3900 | 4800 | 6000 | 9000 | 120 |
| 200 | 2800 | 4000 | 4800 | 5200 | 6400 | 8000 | 12000 | 16000 |
| 300 | 4200 | 6000 | 7200 | 7800 | 9600 | 12000 | 18000 | 24000 |
| 400 | — | 8000 | 9600 | 10400 | 12800 | 16000 | 24000 | 32000 |
| 500 | — | 10000 | 12000 | 13000 | 16000 | 20000 | 30000 | 40000 |
| 600 | — | 12000 | 14400 | 15600 | 19200 | 24000 | 36000 | 48000 |
Для обеспечения безопасной эксплуатации кабельной трассы и ее развития в будущем необходимо соблюдать требования ПУЭ в части пункта 2.
1.61: «В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%».
Если у Вас остались вопросы, обращайтесь в отдел продаж, мы Вам поможем!
| WDOS-075-200 | Кабельный канал с открытым пазом (с крышкой) | 0,75 дюйма x 2 дюйма | 0,98 (25) | 2,09 (53) | 78 FT | 11 (5) | Производитель Direct |
| WDOS-075-200-TP | Канал для проводов с открытыми пазами и клейкой подложкой (крышка в комплекте) | 0,75 x 2 дюйма | 0,98 (25) | 2,09 (53) | 78 FT | 11 (5) | Производитель Direct |
| WDOS-100-150 | Кабельный канал с открытыми пазами (с крышкой) | 1 дюйм x 1 . 5 « | 1,14 (29) | 1,61 (41) | 78 FT | 15,5 (7) | Manufacturer Direct |
| WDOS-100-150-TP | Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте) | 1 дюйм x 1,5 дюйма | 1,14 (29) | 1,61 (41) | 78 FT | 15,5 (7) | Manufacturer Direct |
| WDOS-100-200 | Кабельный канал с открытыми прорезями (крышка в комплекте) | 1 дюйм x 2 дюйма | 1.14 (29) | 2,13 (54) | 78 футов | 19,84 (9) | Производитель Direct |
| WDOS-100-200-TP | Канал для проводов с открытыми прорезями и клеевым слоем (крышка в комплекте ) | 1 «x 2» | 1,14 (29) | 2,13 (54) | 78 FT | 19,84 (9) | Manufacturer Direct |
| WDOS-100-300 | Проволока с открытым разъемом Воздуховод (с крышкой) | 1 дюйм x 3 дюйма | 1. 14 (29) | 3,11 (79) | 52 FT | 20 (9) | Manufacturer Direct |
| WDOS-100-300-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 1 дюйм x 3 дюйма | 1,14 (29) | 3,11 (79) | 52 FT | 20 (9) | Manufacturer Direct |
| WDOS-100-400 | Провод с открытым разъемом Воздуховод (с крышкой) | 1 дюйм x 4 дюйма | 1.18 (30) | 4,13 (105) | 52 FT | 24,25 (11) | Manufacturer Direct |
| WDOS-100-400-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 1 «x 4» | 1,18 (30) | 4,13 (105) | 52 FT | 24,25 (11) | Manufacturer Direct |
| WDOS-150-150 | Проволока с открытым разъемом Воздуховод (с крышкой) | 1,5 дюйма x 1..png) 5 « | 1,61 (41) | 1,61 (41) | 78 FT | 17,65 (8) | Manufacturer Direct |
| WDOS-150-150-TP | Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте) | 1,5 дюйма x 1,5 дюйма | 1,61 (41) | 1,61 (41) | 78 FT | 17,65 (8) | Manufacturer Direct |
| WDOS-150-200 | Кабельный канал с открытыми прорезями (крышка в комплекте) | 1.5 «x 2» | 1,61 (41) | 2,13 (54) | 52 FT | 20 (9) | Manufacturer Direct |
| WDOS-150-200-TP | Кабельный канал с открытыми пазами с клейкой подложкой (крышка в комплекте) | 1,5 дюйма x 2 дюйма | 1,61 (41) | 2,13 (54) | 52 FT | 20 (9) | Manufacturer Direct |
| WDOS-150 -300 | Кабельный канал с открытыми прорезями (с крышкой) | 1. 5 «x 3» | 1,54 (39) | 3,11 (79) | 52 FT | 20 (9) | Manufacturer Direct |
| WDOS-150-300-TP | Кабельный канал с открытыми пазами с клейкой подложкой (крышка в комплекте) | 1,5 дюйма x 3 дюйма | 1,54 (39) | 3,11 (79) | 52 FT | 20 (9) | Manufacturer Direct |
| WDOS-150 -400 | Кабельный канал с открытыми прорезями (с крышкой) | 1.5 «x 4» | 1,69 (43) | 4,13 (105) | 52 FT | 24,25 (11) | Manufacturer Direct |
| WDOS-150-400-TP | Кабельный канал с открытыми пазами с клейкой подложкой (крышка в комплекте) | 1,5 дюйма x 4 дюйма | 1,69 (43) | 4,13 (105) | 52 FT | 24,25 (11) | Manufacturer Direct |
| WDOS-200 -100 | Кабельный канал с открытыми прорезями (крышка в комплекте) | 2 «x 1» | 2. 13 (54) | 1,10 (28) | 78 FT | 17,65 (8) | Manufacturer Direct |
| WDOS-200-100-TP | Канал для проводов с открытыми пазами с клеевым слоем (крышка в комплекте ) | 2 «x 1» | 2,13 (54) | 1,10 (28) | 78 FT | 17,65 (8) | Manufacturer Direct |
| WDOS-200-150 | Проволока с открытым разъемом Воздуховод (с крышкой) | 2 «x 1,5» | 2.13 (54) | 1,61 (41) | 52 FT | 15,5 (7) | Manufacturer Direct |
| WDOS-200-150-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 2 «x 1,5» | 2,13 (54) | 1,61 (41) | 52 FT | 15,5 (7) | Manufacturer Direct |
| WDOS-200-200 | Проволока с открытым разъемом Воздуховод (с крышкой) | 2 «x 2» | 2. 13 (54) | 2,13 (54) | 52 FT | 20 (9) | Производитель Direct |
| WDOS-200-200-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 2 «x 2» | 2,13 (54) | 2,13 (54) | 52 FT | 20 (9) | Manufacturer Direct |
| WDOS-200-300 | Провод с открытым разъемом Воздуховод (с крышкой) | 2 x 3 дюйма | 2.17 (55) | 3,11 (79) | 52 FT | 26,46 (12) | Manufacturer Direct |
| WDOS-200-300-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 2 «x 3» | 2,17 (55) | 3,11 (79) | 52 FT | 26,46 (12) | Manufacturer Direct |
| WDOS-200-400 | Проволока с открытым разъемом Воздуховод (с крышкой) | 2 «x 4» | 2. 20 (56) | 4,13 (105) | 26 футов | 15,5 (7) | Manufacturer Direct |
| WDOS-200-400-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 2 «x 4» | 2,20 (56) | 4,13 (105) | 26 FT | 15,5 (7) | Manufacturer Direct |
| WDOS-300-150 | Провод с открытым разъемом Воздуховод (с крышкой) | 3 «x 1,5» | 3.15 (80) | 1,61 (41) | 52 FT | 11,25 (24,25) | Производитель Direct |
| WDOS-300-150-TP | Канал для проводов с открытыми пазами и клейкой подложкой (крышка в комплекте ) | 3 дюйма x 1,5 дюйма | 3,15 (80) | 1,61 (41) | 52 FT | 24,25 (11) | Manufacturer Direct |
| WDOS-300-200 | Провод с открытым разъемом Воздуховод (с крышкой) | 3 дюйма x 2 дюйма | 3. 07 (78) | 2,13 (54) | 52 FT | 24,25 (11) | Manufacturer Direct |
| WDOS-300-200-TP | Канал для проводов с открытыми прорезями и клеевым слоем (крышка в комплекте ) | 3 «x 2» | 3,07 (78) | 2,13 (54) | 52 FT | 24,25 (11) | Manufacturer Direct |
| WDOS-300-300 | Проволока с открытым разъемом Воздуховод (с крышкой) | 3 дюйма x 3 дюйма | 3.15 (80) | 3,15 (80) | 52 FT | 30,86 (14) | Manufacturer Direct |
| WDOS-300-300-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 3 дюйма x 3 дюйма | 3,15 (80) | 3,15 (80) | 52 FT | 30,86 (14) | Manufacturer Direct |
| WDOS-300-400 | Проволока с открытым разъемом Воздуховод (с крышкой) | 3 «x 4» | 3. 15 (80) | 4,13 (105) | 26 футов | 17,65 (12) | Manufacturer Direct |
| WDOS-300-400-TP | Канал для проводов с открытыми пазами с клеевым слоем (крышка в комплекте ) | 3 дюйма x 4 дюйма | 3,15 (80) | 4,13 (105) | 26 футов | 17,65 (12) | Manufacturer Direct |
| WDOS-400-200 | Проволока с открытым разъемом Воздуховод (с крышкой) | 4 «x 2» | 4.21 (107) | 2,13 (54) | 26 футов | 17,65 (8) | Manufacturer Direct |
| WDOS-400-200-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 4 «x 2» | 4,21 (107) | 2,13 (54) | 26 FT | 17,65 (8) | Manufacturer Direct |
| WDOS-400-300 | Проволока с открытым разъемом Воздуховод (с крышкой) | 4 «x 3» | 4. 21 (107) | 3,15 (80) | 26 FT | 20 (9) | Производитель Direct |
| WDOS-400-300-TP | Канал для проводов с открытыми прорезями и клеевым слоем (крышка в комплекте ) | 4 дюйма x 3 дюйма | 4,21 (107) | 3,15 (80) | 26 FT | 20 (9) | Manufacturer Direct |
| WDOS-400-400 | Провод с открытым разъемом Воздуховод (с крышкой) | 4 «x 4» | 4.21 (107) | 4,09 (104) | 26 футов | 22 (10) | Производитель Direct |
| WDOS-400-400-TP | Канал для проводов с открытыми прорезями и клеевым слоем (крышка в комплекте ) | 4 «x 4» | 4,21 (107) | 4,09 (104) | 26 FT | 22 (10) | Manufacturer Direct |
| WDOS-400-500 | Провод с открытым разъемом Воздуховод (с крышкой) | 4 «x 5» | 4. 21 (107) | 5,12 (130) | 26 футов | 26,5 (12) | Manufacturer Direct |
| WDOS-400-500-TP | Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) | 4 «x 5» | 4,21 (107) | 5,12 (130) | 26 FT | 26,5 (12) | Manufacturer Direct |
| WDOS-500-300 | Провод с открытым разъемом Воздуховод (с крышкой) | 5 «x 3» | 5.16 (131) | 3,07 (78) | 26 футов | 30,86 (14) | Производитель Direct |
| WDOS-500-300-TP | Канал для проводов с открытыми пазами с клеевым слоем (крышка в комплекте ) | 5 дюймов x 3 дюйма | 5,16 (131) | 3,07 (78) | 26 футов | 30,86 (14) | Manufacturer Direct |
Экономичные кабельные каналы для прокладки кабелей
| Деталь # | Ширина | Высота | Кол-во в корпусе | Итого Ножки | Вес | Цвет | Цена / корпус |
|---|---|---|---|---|---|---|---|
| ED-WD-OS-100-100-SM | 1 дюйм | 1 дюйм | 6 | 39 футов | фунтов 9000 Черный, белый, светло-серый | ||
| ED-WD-OS-120-140-SM | 1. 2 « | 1,4″ | 6 | 39 футов | 8 фунтов | Черный, белый, светло-серый | |
| ED-WD-OS-200-200-SM | 2 « | 2″ | 6 | 39 футов | 13 фунтов | Белый, светло-серый | |
| ED-WD-OS-200-300-SM-GY | 2 « | 3″ | 6 | 39 футов | 15 фунтов | Светло-серый |
Дополнительные принадлежности для кабельного канала 2 «x 2»
| Деталь # | Ширина | Высота | Кол-во в корпусе | Итого Ножки | Вес | Цвет | Цена / футляр |
|---|---|---|---|---|---|---|---|
| ED-WD-OS-100-100-HC | 1 дюйм | 1 дюйм | 12 | 79 футов | фунтов | Черный, белый, светло-серый||
| ED-WD-OS-120-140-HC | 1. 2 « | 1,4″ | 12 | 79 футов | 17 фунтов | Черный, серый, белый | |
| ED-WD-OS-200-200-HC | 2 « | 2″ | 12 | 79 футов | 25 фунтов | Черный, белый, светло-серый | |
| ED-WD-OS-200-300-HC-GY | 2 « | 3″ | 10 | 66 футов | 24 фунта | Светло-серый | |
| ED-WD-OS-300-300-HC | 3.15 « | 3,15″ | 6 | 39 футов | 20 фунтов | Черный, белый, светло-серый | |
| ED-WD-OS-400-200-HC | 4 « | 2″ | 6 | 39 футов | 20 фунтов | Светло-серый | |
| ED-WD-OS-400-400-HC | 4 « | 4″ | 6 | 39 футов | 26 фунтов | 26 фунтовЧерный, белый, светло-серый |
| Деталь # | Ширина | Высота | Кол-во в корпусе | Итого Ножки | Вес | Цвет | Цена / корпус |
|---|---|---|---|---|---|---|---|
| ED-WD-OS-100-100 | 1 дюйм | 1 дюйм | 25 | 164 фута | 25 фунтов | Белый, светло-серый||
| ED-WD-OS-200-200 | 2 « | 2″ | 25 | 164 фута | 48 фунтов | Черный, белый, светло-серый | |
| ED-WD-OS-200-300 | 2 « | 3″ | 25 | 164 фута | 59 фунтов | Светло-серый | |
| ED-WD-OS-300-300 | 3. 15 « | 3,15″ | 10 | 65,6 футов | 39 фунтов | Черный, белый, светло-серый | |
| ED-WD-OS-400-400 | 4 « | 4″ | 10 | 65,6 футов | 52 фунта | Черный, белый, светло-серый |
- Крышки в комплекте
- Термостойкий ПВХ (до 85 ° C / 185 ° F)
- Легко режется
- 2 предварительно просверленных отверстия через каждые 4–5 дюймов
Есть два отверстия (одно большое, один маленький) на расстоянии 1 дюйма друг от друга и от 4 до 5 дюймов от каждого следующего набора отверстий.Эти монтажные отверстия проходят по всей длине кабельного канала. Маленькое отверстие имеет размер 3/16 дюйма на 7/16 дюйма, а большое отверстие имеет размер 1/4 дюйма на 9/16 дюйма.
Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?
Вы также можете позвонить нам по бесплатному телефону 866-222-0030
Пластиковые проволочные каналы и кусачки | Кабельные каналы
Электропроводка — это важная и эффективная необходимость в любом доме, на работе или в производственном помещении.
Защищая провода от внешних сил, кабельные каналы и желоба также аккуратно связывают кабели, создавая чистую и организованную среду. Они представляют собой уникальное и профессиональное решение для шкафов и панелей управления, различающихся по размеру и материалу и отвечающим целому ряду требований. Если вам нужно организовать провода в домашнем офисе или содержать заводские кабели в порядке, проводка и кабельные каналы являются наиболее практичным и эффективным решением.
Какой кабельный канал мне понадобится?
Это действительно зависит от того, где вам понадобится кабельный канал и какие провода или кабели у вас есть.Каналы для проводов и кабелей могут быть изготовлены из ПВХ или норила и могут иметь структуру с открытой прорезью, узкой прорезью, закрытой прорезью и сплошной стенкой.
Какую конструкцию кабельного канала следует покупать?
В кабельном канале с открытой прорезью имеется более широкое и просторное пространство для прохождения кабелей. Они наиболее эффективны при работе с более толстыми проводами или когда вам требуется более легкий доступ для протягивания и прокладки кабелей.
Благодаря съемной крышке и съемным пальцам это очень настраиваемая конструкция, которая позволяет увеличить пространство в соответствии с потребностями лотка для проволоки.
Узкий канал для проводов имеет аналогичную структуру, но имеет более узкие пространства, предназначенные для более плотного удержания проводов и кабелей. Их наиболее эффективно использовать, когда вам нужно организовать большое количество проводов, что требует большего количества точек доступа. Он также обеспечивает чистый и обтекаемый вид благодаря структурированной фиксации кабелей. Как и кабельные каналы с открытыми прорезями, они имеют съемные пальцы для большего удобства.
Кабельный канал с закрытыми пазами почти в точности напоминает открытые и узкие пазовые каналы, за исключением съемных пальцев.Благодаря более жесткой конструкции боковых стенок кабельные каналы с закрытыми прорезями обеспечивают надежное удержание и поддержку кабеля.
Наконец, кабельный канал со сплошной стенкой не имеет щелей в боковых стенках и, таким образом, обеспечивает полную защиту кабеля и проводов.
Такая структура наиболее эффективна, когда вам не требуется боковой доступ или прорывы для проводов и кабелей.
Какой материал выбрать для кабельного канала: ПВХ или норил?
Опять же, это зависит от вашей ситуации. Основное различие между пластиковыми кабельными каналами и Noryl заключается в том, что Noryl является огнестойким, что делает его эффективным выбором в средах, где огонь и распространение пламени представляют собой серьезную угрозу безопасности.Будете ли вы использовать кабельный канал в условиях пожара? Является ли распространение пламени серьезной проблемой? В таком случае настоятельно рекомендуется перестраховаться и приобрести кабельный желоб Noryl.
Что еще мне может понадобиться при покупке кабельных каналов?
Возможно, вы захотите приобрести аксессуары для кабельного канала для дальнейшей настройки, например, кусачки для кабельного канала. Обладая компактной и удобной конструкцией, кусачки для кабельных каналов дают пользователям возможность модифицировать свои кабельные каналы, чтобы они идеально подходили для проводов любого размера.
Они легкие и чрезвычайно удобны в использовании, поэтому не стесняйтесь покупать их вместе с желаемыми кабельными каналами!
Кабельный канал | Кабельные каналы | Высоковольтные воздуховоды | 11 кВ 33 кВ Канал
LV MV HV | 600/100 В 11 кВ 33 кВ 66 кВ 132 кВ Кабельные каналы
Продукция Polypipe и Emtelle для защиты кабельных каналов и подземных кабелей независимо сертифицирована в соответствии с британскими и европейскими стандартами и широко используется на подстанциях низкого, среднего и высокого напряжения, автомагистралях, жилых домах, коммерческой, розничной и промышленной инфраструктуре. включая полный спектр защитных коробов для кабелей среднего / высокого напряжения, работающих на напряжениях 11/33 кВ и 66/132 кВ.
T&D также распространяет смазку для кабелей , помогающую протягивать силовые, телекоммуникационные и оптоволоконные кабели с низким коэффициентом трения в подземные кабельные каналы.
➡ Ознакомьтесь с полным ассортиментом кабелей Cable Duct для обеспечения подземной защиты силовых кабелей низкого, среднего и высокого напряжения (LV MV HV), включая кабельные каналы 11 кВ и 33 кВ.
- LV MV HV силовой кабельный канал (кабели 11 кВ 33 кВ 66 кВ 132 кВ)
- Кабель питания общего назначения (не соответствует требованиям BBA или ENATS)
- Кабельный канал для коммунальных служб (Национальная объединенная группа коммунальных предприятий NJUG)
- Кабельный ТВ канал (телекоммуникации — зеленый)
- Кабельный канал для уличного освещения (оранжевый)
- Кабельный канал для автомагистралей (Одобрено Агентством автомобильных дорог — фиолетовый)
- Газопровод (желтый газовый змеевик — желтый)
- Волоконно-оптические кабельные каналы
- См. Также Уплотнения воздуховодов для герметизации кабелей Входов воздуховодов в подстанции и здания
T&D Распределение кабельных каналов для полипропиленовых труб | НН СН ВН Защита
Установка кабельного канала
Кабели следует прокладывать в каналы, размер которых соответствует диаметру кабеля, и перед установкой кабеля все кабельные каналы должны быть проверены и очищены от препятствий. Чтобы убедиться, что воздуховод подходит для типа устанавливаемого кабеля UKPN (UK Power Networks, UK DNO), рекомендует проложить кабель LV-HV длиной 3 метра по всей длине кабеля. кабельный канал. Затем следует осмотреть канал на предмет повреждений, прежде чем приступить к вытягиванию и установке всего кабеля.
Если будет обнаружено, что образец кабеля имеет глубокие царапины и разрывы на внешней оболочке кабеля, которые превышают половину толщины внешней оболочки, трасса кабельного канала должна быть отремонтирована до того, как будет предпринята попытка установить последнюю длину кабеля. кабель.
Кабельный канал высокого напряжения — кабели 132 кВ, 33 кВ и 11 кВ проложены внутри 160-миллиметровых каналов Emtelle Class 1 Power-Protect + в соответствии с ENATS 12-24 (2008 г.).
Кабельный канал ВН 11кВ 33кВ
Polypipe Ridgiduct Power HV обеспечивает жесткую, но гибкую систему защиты кабеля низкого и высокого напряжения — кабельный канал, производимый компанией Polypipe, полностью соответствует спецификации класса 1 и доступен с диаметром воздуховода 100 мм, 125 мм и 150 мм с черным внешним и красная внутренняя стенка канала в стандартной комплектации — доступен полный спектр уплотнений для кабельных каналов, совместимых с герметизацией кабельных каналов низкого / среднего / высокого напряжения, входящих в подстанции 11–33 кВ.
Силовые кабельные каналы — защитные каналы для подземных кабелей низкого, среднего и высокого напряжения
Кабельный канал ♦ Защита кабеля ♦ Герметизация воздуховода ♦ Силовые кабели LV MV HV ♦ 11 кВ 33 кВ, класс 1 ♦ Подстанции ♦ ENATS 12-14Руководство по выбору кабельных каналов
| Инженерное дело360
Кабельные каналы — это жесткие лотки, обычно используемые в качестве каналов для кабелей и проводов внутри электрических шкафов. Кабельные каналы, а также кабелепроводы, кабельные каналы и держатели кабелей часто используются в качестве основных компонентов системы управления кабелями.В приведенном ниже маркированном списке сравниваются эти компоненты и их типичное использование.
Кабельные каналы используются для организации и защиты кабелей внутри шкафов. Обычно они включают в себя функции, позволяющие легко перенаправить кабели и провода и заделать их внутри корпуса.
Кабельные каналы представляют собой закрытые желобообразные секции, которые защищают кабели от атмосферных загрязнений.
Таким образом, они могут иметь рейтинг NEMA. Кабельные каналы обычно используются в ограниченных частях системы управления кабелями из-за их относительно высокой стоимости.
Кабельные носители — это гибкие бронированные туннели, которые защищают кабели в периоды непрерывного движения. Они часто встречаются в системах автоматизации и погрузочно-разгрузочных работ, где движущиеся машины являются обычным явлением.
Трубопровод — это трубчатая, металлическая или неметаллическая система, предназначенная для защиты электропроводки. Термин «трубопровод» обычно используется по отношению к трубным системам, которые содержат электропроводку.
Принимая во внимание приведенный выше список, следует выбирать различные средства защиты кабелей и проводов в зависимости от предполагаемой среды, требований безопасности, а также типа и размера кабеля.
Конфигурации
Кабельные каналы обычно доступны в двух конфигурациях: с прорезями, (кабельный канал имеет пазы или пальцы для легкой настройки и отключения) и без пазов, (сплошные кабельные каналы без пальцев или пазов).
Конфигурация обычно определяется предполагаемым применением воздуховода. Например, стандартные воздуховоды с прорезями обеспечивают легкую перенаправление оконечных проводов и обеспечивают достаточную поддержку кабеля, в то время как каналы без прорезей обеспечивают общую защиту кабеля в панелях, где не требуются прорывы и доступ к кабелям нечасто.Тонкие воздуховоды с прорезями обеспечивают более легкий доступ для кабелей, но обеспечивают меньшую поддержку, чем стандартные типы.
(слева направо) Щелевые кабельные каналы с обрывом проводов; ленивый воздуховод.
Как показано на изображении ниже, воздуховоды с прорезями часто имеют несколько верхних и / или нижних линий надреза, которые позволяют пальцам навсегда отломиться в разных местах. Этот атрибут позволяет настроить размер разъема для проводов, чтобы разорвать более толстые кабели или группы кабелей.
Щелевые кабельные каналы требуют выбора шага канавки (расстояние от центра пространства одного разъема до центра соседнего пространства разъема) и ширины пальца (измеренной ширины пальцев кабельного канала).
Стандарты
Производство и использование кабельных каналов может регулироваться различными стандартами, правилами и сертификатами. Поскольку кабельные каналы могут содержать провода электропитания, неправильное использование или неправильные методы производства могут привести к растяжению или разрыву проводов во время или после установки, что приведет к поломке или пожару в будущем.
Общие стандарты и нормы, применимые к кабельным каналам, перечислены ниже. Они в значительной степени основаны на международном стандарте IEC 60364 для низковольтной проводки.
- NFPA 70-2013 Национальный электротехнический кодекс (США)
- BS 7671 — Правила проводки IET (Великобритания и некоторые бывшие территории)
- CSA C22.1 — Канадские электротехнические нормы и правила — Часть I Стандарт безопасности для электроустановок
Список литературы
Steven Engineering / Panduit — Проводной канал (pdf)
Изображение предоставлено:
Корпорация Алтех | Panduit | Automationdirect | Hellermann Tyton
Кабельный канал | HellermannTyton
Перерабатываемый кабельный канал
Вся линейка кабельных каналов HellermannTyton сертифицирована как пригодная для вторичной переработки.
Что это значит для тебя?
Компании, использующие кабельные каналы, например производители комплектного оборудования и производители электрических панелей, приобретают изделия такой длины, которая позже нарезается до нужного размера для конкретного применения. Обычно это приводит к тому, что оставшиеся сегменты воздуховода выбрасываются. В зависимости от масштаба производства эти отходы могут быть значительными.
Если оставшиеся отходы помечены символом переработки, переработчики примут их. В противном случае они попадают на свалку.Вот почему все воздуховоды HellermannTyton имеют отметку «3» (ПВХ) о переработке.
Конечно, это тоже отличный канал
Установщики влияют на многие из наших самых важных деталей. Модуль перфорации на наших пластинах для чеканки закругляет острые края внутри выступов воздуховодов на наших изделиях с прорезями и изделиях с высокой плотностью. Больше никаких царапин на костяшках пальцев. Отламывание пальцев равномерное по всей длине, оставляя чистый край везде, где он есть. Воздуховод HellermannTyton обладает высокой устойчивостью к повышенным температурам.
Используйте воздуховод высокой плотности с соотношением пальцев 2: 1 по сравнению со стандартным воздуховодом, чтобы уменьшить разветвление проводов до клеммных колодок и создать более аккуратный вид. Используйте кабельный канал со сплошной стенкой для прямой прокладки проводов, где не требуются отводы.
True, индивидуальный размер
HellermannTyton указывает внешние размеры воздуховода, а не внутренние размеры. Мы уверены, что наши клиенты выбирают размер воздуховода в зависимости от доступного пространства внутри панелей управления.Другие воздуховоды часто имеют размеры в соответствии с внутренними размерами воздуховода, что означает, что физический размер воздуховода на самом деле больше, что является неприятным сюрпризом при установке его в систему.
Мы хотим быть вашим универсальным поставщиком
Мы производим массивные, стандартные прорезные воздуховоды и воздуховоды с прорезями высокой плотности различных размеров, с клеем или без него, для любых применений. Выберите цвет — белый, серый, синий или негорючий черный ПВХ — и добавьте дополнительную соответствующую крышку для еще большей защиты.
Завершают ассортимент воздуховодов разделители воздуховодов, используемые для разделения высокого и низкого напряжения и уменьшения помех, крепления, соединители и монтажные инструменты.
Наши воздуховоды являются частью обширной коллекции решений для прокладки, защиты и изоляции, разработанных для обеспечения долгосрочного обслуживания, надежности и стоимости.
Кабельные каналы — FRÄNKISCHE Rohrwerke
Кабельные каналы
Энергопотребление наружных объектов резко изменилось за последние пару лет.Простое освещение во дворе или система звонков на границе участка уже не отвечает сегодняшним требованиям. Сегодня требуются более гибкие варианты энергопотребления. Примерами являются рождественское освещение, насосы для прудов, фонтаны, аудиоустройства, а также мобильные бассейны с циркуляционными насосами.
Надежная защита подземных кабелей и проводовПодземные кабели и провода подвергаются воздействию окружающей среды, например, давлению, истиранию или даже экстремальным температурам, и поэтому требуют защиты от повреждений.По этой причине FRÄNKISCHE разработала гибкий кабельный канал Kabu ex. Трубы Kabu ex обеспечивают механическую защиту подземных кабелей и проводов и обеспечивают полость для модификации и расширения электрической системы. Вставка и установка кабелей значительно упрощаются благодаря оптимизированной зеленой внутренней поверхности кабелепроводов Kabu fl ex R plus, будь то для проектирования электрических систем в саду, для защиты линий электропитания для вводов в здания или в условиях высоких нагрузок. под дорогами и площадями.Кабельные каналы соответствуют всем требованиям к подземной прокладке. Специальные муфты с плотной посадкой обеспечивают герметичное соединение прямолинейных полиэтиленовых труб.
Продукты
Изделие / компонент
Защита линий питания …
… подземный
- Kabuflex S для длинных прямых участков
- Kabuflex R plus тип 450 для нагрузки нормальным давлением
- Kabuflex R plus тип 750 для минимального покрытия
…под дорогами и площадями
- Кабуфлекс S
- Kabuflex R plus тип 450
- Kabuflex R plus тип 750 для прокладки через бетон и в случае повышенного давления
… на открытом воздухе / например, ландшафтный дизайн
- Kabuflex R plus тип 450
- Kabuflex R plus тип 750
- Фундаментные трубы опор Furowell в качестве места для установки электрических устройств
… для вводов домов и зданий
- Kabuflex R plus тип 450 в системе с приложениями
- Kabuflex R plus тип 750 в системе строительных вводов для подключения к системе низкого напряжения оператора сети Система
- : Kabuflex R plus, комплект Kabu-Seal или настенного воротника и Kabu-IN или Kabu-IN DD
