Гильзование дымоходов в Казани | «Фабрика дымоходов»

Современный дымоход – это устройство, от качества и герметичности которого зависит пожарная безопасность целого здания. Неисправный дымоход опасен по ряду причин:

• Дым и угарный газ из камеры сгорания не выводятся должным образом;
• Части кирпичного дымохода могут разрушаться и засорять канал;
• Неисправный дымоход – это главная угроза пожара.

Гильзование дымохода – это способ восстановления герметичности вентиляционного канала, при котором внутрь дымохода монтируется труба из нержавеющей стали.

Гильзы для дымоходов обеспечивают надежную герметичность и хорошую тягу. Для меньшего скопления сажи и копоти гильзование производится трубами круглого и овального сечения. Такое строение позволяет свести теплопотери к минимуму и упростить дымохода.

Гильзовка дымохода – отличный метод восстановить (реконструировать) дымоход в случае, когда отсутствует возможность возвести новый.

Гильзование кирпичных дымоходов – надежная защита от сажи и копоти

Чаще всего в качестве газохода используется обычная кирпичная шахта. Однако такое устройство несет в себе угрозу разрушения кирпичной кладки. При охлаждении и конденсации продуктов сгорания кирпич может рассыпаться и завалить канал, нарушив работу системы дымохода.

К реконструкции и гильзованию кирпичных дымоходов следует подходить индивидуально и искать оптимальные варианты восстановления работоспособности котлов, печей и каминов. Заметим, что цена на гильзование кирпичного дымохода полностью себя оправдывает: в результате устойчивость конструкции к перепадам температур и давления увеличивается в несколько раз.

Компания «Фабрика Дымоходов» осуществляет качественное гильзование дымохода по городу Казань из совственных материалов. Наши специалисты проведут предварительное обследование исправности и загрязненности дымохода, определят размеры его сечения и показатели герметичности. Перед гильзованием трубы в обязательном порядке проводится очистка дымового канала. Многолетний опыт позволяет нам выполнять работы любой сложности в четко обозначенные сроки.

Для того, чтобы заказать гильзование дымохода, свяжитесь с нами по телефону +7 (843) 258-14-73.

Вызов замерщика | Компания «Фабрика дымоходов»

 Для того, чтобы монтаж дымоходов был произведен грамотно и отопительная система не приносила неприятностей в процессе эксплуатации, рекомендуется воспользоваться услугами профессионального замерщика в компании «Фабрика Дымоходов». Наши специалисты произведут расчет трубы дымохода с выездом на Вашу территорию.

 Чтобы в дымоходе создавалась нормальная тяга, от которой будет зависеть эффективность обогрева, при устройстве дымохода необходимо соблюдать ряд правил. Во-первых, размер сечения канала на всей протяженности трубы должен соответствовать параметрам топки. Во-вторых, высота дымовой трубы, выступающей над крышей, должна соответствовать строгому регламенту:

• если расстояние от дымохода до наивысшего участка крыши (конька) менее 1,5 м или Вы имеете дело с плоской кровлей, то труба должна иметь высоту 0, 5 м и более;
• если расстояние от дымохода до конька от 1,5 до 3 м, то высота дымохода задается на одном уровне с коньком;
• если расстояние от дымохода до конька более 3 м, то труба должна быть ниже конька на 10-12 градусов.

 Если расчеты трубы дымохода будут выполнены неверно, то аэродинамическое сопротивление продуктов горения возрастет и дым из трубы будет уходить медленно. Немаловажную роль играет и диаметр труб дымохода. Выбирать диаметр следует исходя из мощности оборудования и от выходного патрубка. Грамотно подобранный диаметр дымохода позволит добиться наилучшей тяги, что будет способствовать качественному выведению продуктов горения наружу.

Где заказать схему дымохода?

 Это лишь основные правила. Выбор размера дымохода скрывает в себе массу иных нюансов. Наиболее адекватным решением при расчете труб дымохода будет обращение к опытному специалисту. Однако правильный расчет – это только полдела, монтаж утепленных и неутепленных дымоходов лучше также поручить выполнить профессиональным мастерам, ведь от этого будет зависеть обогрев всего жилища и, как следствие, Ваш комфорт и здоровье.

 Специалисты компании «Фабрика Дымоходов» помогут Вам грамотно составить схему дымохода, определиться с необходимыми модулями и конструкциями для отопительной системы. Мы сами являемся производителями одностенных и сэндвич-дымоходов, а потому сможем предложить Вам лучшие решения по самым выгодным ценам.

Дымоход из стальной трубы своими руками: этапы монтажа

Дымоход – важная часть отопительных систем, включающих отопительные приборы на газовом, твердом, жидком топливе. От выбора материала и размеров дымоходной трубы, соблюдения технологических правил изготовления и монтажа зависят эффективность отопления и безопасность пользователей.

Ошибки в организации дымохода приводят к возникновению обратной тяги, вызывающей задымление помещения, повреждение кровельного материала, возникновение пожароопасных ситуаций. При изготовлении дымоходов используют кирпич, керамику, даже стекло, но наиболее распространенный вариант – стальные трубы из черного оцинкованного металла и коррозионностойких сталей.

Конструктивные разновидности стальных труб

По отношению к отопительному агрегату различают конструкции дымоходов:

• Приставные (прямые). Располагаются непосредственно над отопительным агрегатом. Начинаются внутри помещения, проходят через перекрытие и кровлю, выходят наружу. Это наиболее популярное решение в бытовых условиях. Через такие дымоходы дым проходит свободно, кислотный конденсат не появляется или появляется в незначительных количествах. Сажа на стенках оседает незначительно, чистить ее несложно. При регулярной чистке пожароопасность сведена к минимуму. Минусом такой конструкции является сложность организации прохода через крышу. При сильном ветре тяга резко ухудшается, может возникнуть даже обратная тяга. Устраняют недостаток путем установки дефлектора.
• Пристяжные (боковые). Такой дымоход сооружается снаружи, проход осуществляется не через кровлю, а через стену. В такой конструкции предусматривается емкость для сбора кислотосодержащего конденсата, что исключает его стекание в отопительный агрегат. Необходимо следить, чтобы зимой при замерзании конденсата емкость не разорвало. Лучший вариант – ее установка внутри дома. Боковой дымоход эффективен даже при сильном ветре, особенно при условии установки дефлектора. Место выхода трубы через стену организовано как проходной узел. Однако при отрицательных температурах утеплитель может утратить рабочие характеристики, что приведет к трещинообразованию в стене. Еще один минус такой дымоходной системы – сложность чистки, обусловленная наличием многочисленных изгибов.

Для организации дымоходной системы используют одно- или двустенные трубы.

• Одностенные конструкции. Наиболее дешевый вариант – изделия из оцинкованной стали. Однако их нагрев выше 420°C приводит к образованию соединений, ядовитых для человека. Поэтому одностенные оцинкованные конструкции применяются только в системах с низкой температурой отходящих газов – не более +350°C. Для высокотемпературных систем используют коррозионностойкие стали аустенитного класса.
• Многослойные. Состоят из наружного кожуха, негорючего утеплителя и внутренней трубы, по которой отводятся продукты сгорания. В качестве утеплителя обычно используется базальтовая вата, имеющая очень высокую температуру плавления. Для кожуха востребована оцинкованная сталь, а для внутренней части – жаростойкая нержавеющая.

Расчет сечения дымоходной трубы

Трубы с правильно подобранным сечением обеспечивают выведение в атмосферу продуктов сгорания с оптимальной скоростью. Расчет сечения – сложный процесс, при котором учитывают коэффициенты каждого вида топлива, расход в течение часа, температуру на входе и выходе.

В простых случаях можно воспользоваться упрощенными данными, представленными в таблице.

Самодельный дымоход из стальной трубы

Для изготовления одностенной трубы круглого сечения из оцинкованной стали (толщина листа не менее 1 мм) понадобится деревянная киянка (или резиновая), ножницы для резки стального листа, линейка, приспособление для разметки, уголок.

Этапы работ:

• Лист размечают в соответствии с требуемыми размерами сечения. При этом учитывают, что для вхождения одного участка в другой один конец трубы должен быть шире противоположного примерно на 10 мм.
• С помощью стального уголка и киянки продольные края загибают под прямым углом в противоположных направлениях. Затем угол киянкой доводят до 140-145°.
• Заготовку размещают на специальном приспособлении, предназначенном для придания ей округлой формы.
• Загнутые края зацепляют друг за друга.
• С помощью киянки делают плоский шов.

Для организации поворотов трубопровода изготавливают детали путем обрезки под углом. Обрезка деталей под 75° позволяет сделать поворот под углом 150°, под 45° – поворот на 90°.

Внимание! Оптимальным является вертикальное расположение дымохода. Количество поворотов должно быть минимальным, поскольку каждый поворотный элемент уменьшает силу тяги.

При использовании в низкотемпературных системах одноконтурные дымоходы из оцинкованной стали могут прослужить до 10 лет. Продлить срок службы позволяют следующие мероприятия:

• Утепление негорючим материалом, без которого труба быстро разрушится конденсатом. Эта мера необходима на наружных участках.
• Окрашивание составами, предназначенными специально для работы по оцинкованной стали.

Для одностенных дымоходных конструкций из коррозионностойких сталей соединение краев фальцевым швом не применяется. Обычно швы соединяют аргонно-дуговой сваркой.

Правила монтажа стальной трубы дымохода

Изготовленную дымоходную трубу подсоединяют к отопительному агрегату с помощью адаптера. В нижней части дымоходной системы изготавливают ревизионное окно, представляющее собой съемную насадку. Каждый трубный отрезок вставляют в предыдущий узким концом. Стыки промазывают термостойким герметиком и фиксируют хомутами. На участках прохода через перекрытие или стену рекомендуется монтировать короб из оцинковки или асбестоцементных плит. Промежутки между трубой и огнезащитным коробом засыпают керамзитными гранулами или заполняют базальтовым волокном.

Места прохода трубы через кровлю изолируют термостойким герметиком. Такой же герметизирующий состав прокладывают в местах стыковки участков труб, которые должны входить друг в друга на расстояние, равное наружному радиусу дымохода. На верхней части располагают искрогаситель и конус.

Внимание! Дымоход должен иметь по длине одинаковое сечение, без сужений. Горизонтально расположенные участки не должны быть длиннее 1 м.

При установке прямой дымоходной трубы требуется придерживаться следующих правил:

• если дистанция между коньком и трубой – до 1,5 м, то труба должна быть на 0,5 м выше самой высокой точки кровли;
• если труба находится на расстоянии 1,5-3,0 м от конька, то ее оголовок должен располагаться на горизонтальной линии, пересекающей конек;
• если труба располагается на дистанции от конька, превышающей 3,0 м, то угол между горизонтальной линией, проведенной от оголовка, и линией, пересекающей конек, не должен превышать 10°.

При монтаже дымохода следят, чтобы он проходил на безопасном расстоянии от электрической проводки, газовых труб, деревьев.

Недорогие сэндвич-дымоходы в Казани, Набережных Челнах, Нижнекамске

Сэндвич-дымоходы из нержавеющей стали

Сэндвич-трубы – универсальное решение для организации дымоходов для каминов, а также отопительных и банных печей и котлов. Они выпускаются в виде модульных систем, с помощью которых можно собрать дымоход любой конструкции.

Сэндвич-труба – это двухконтурная конструкция с утеплением:

1. внутренняя труба меньшего диаметра из жаростойкой нержавеющей стали;
2. слой спрессованного негорючего утеплителя на основе базальтовых пород, керамоволокна или другого материала;
3. внешняя труба большего диаметра из нержавеющей или оцинкованной стали.

Главное преимущество сэндвич-дымоходов – дымовой канал защищен от быстрого остывания и образования конденсата.

Сэндвич-дымоходы выпускаются в виде модульных систем. С помощью вспомогательных элементов в виде тройников, колен и пр. создаются дымоходы любой конструкции, в том числе с расположением большей части конструкции снаружи здания. Выполнять их можно как на этапе строительства дома или бани, так и позднее. Для удобства эксплуатации и обслуживания есть специальные элементы с емкостью для сбора конденсата, дверцей для ревизии и пр.

Какие сэндвич-трубы купить для дымохода?

Для изготовления сэндвич-дымоходов используются нержавеющей листы стали толщиной 0,5-1 мм. Причем к внутренней трубе требования по характеристикам металла и его толщине намного выше, чем к внешней. Предпочтительно, чтобы внутренняя труба сэндвич-дымохода была сделана из нержавейки толщиной не менее 0,8 мм и маркой стали подходящей для вашего варианта использования печи. Например, для дровяных печей для бани можно использовать ферритные нержавеющие стали с маркой AISI 439, 444. А для газовых котлов и печей к предыдущим сталям можно прибавить еще и аустенитные стали – такие, как AISI 316, 321. Наружная труба сэндвича может быть тоньше и не из нержавейки, а из стали с оцинковкой.

Толщина и марка металла напрямую влияют на цены на сэндвич-трубы для дымоходов – нержавеющая сталь стоит дороже оцинкованной, и ее стоимость тем выше, чем она толще и менее подвержена воздействию кислот и температур. Но более длительный срок службы нивелирует эту разницу.

Сэндвич-дымоходы в Казани, Набережных Челнах, Нижнекамске

Интернет-магазин «Теплотория» реализует сэндвич-трубы для дымоходов и комплектующие к ним российских производителей «ВВД-Инжкомцентр», «Теплов и Сухов». У нас можно купить и сэндвич-трубы для организации вентиляции.

Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы

Отопительное оборудование и инженерные системы | №4 (54) ‘2011

Часто при возведении дымоходов совершаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем домовладелец замечает огрехи порой слишком поздно, когда начинает испытывать определенные неудобства при использовании печи или камина. Людям приходится тратить деньги на своевременное устранение возникающих проблем либо капитальный ремонт дымового канала, ведь его неправильная работа вполне способна стать причиной пожара.

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Причины этого неприятного явления могут быть самыми разными.

Независимо от материала, из которого сделан дымоход, срез трубы должен подниматься над наружной поверхностью кровли на высоту, рекомендуемую нормативными документами — СНиП 41-01-2003, пункт 6.6.12; оголовок конструкции венчает дефлектор, вполне эффективно защищающий канал от попадания атмосферных осадков и повышающий силу тяги за счет подсоса дыма с использованием энергии ветра

Куда ветер — туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома;
• неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки;
• недостаточное утепление трубы;
• избыточная длина или же угол наклона участ­ков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;
• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

Отвод дымовых газов и подача воздуха для горения в современных низкотемпературных котлах организуются с помощью коаксиальных газоходов

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна:
• возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м;
• располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;
• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Специальный вентилятор, установленный внутри дымохода, позволит обеспечить необходимую силу тяги, а устройство, смонтированное в виде насадки на верхнюю часть трубы, будет играть еще и роль дефлектора

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы. Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла. При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Для защиты мест прохождения кровли дымоходом применяются специальные накладки

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м. Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае. Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Главные инструменты трубочиста — это металлический шар на веревке и щетка-ерш. Специальная щетка с составной ручкой чистит дымоход наиболее эффективно

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды. Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

Технология France-Turbo: турбинный электродвигатель внутри дымового канала

На всякий пожарный

Учитывая большую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание возгорания кровли, особенно выполненной из горючих материалов, рекомендуется оборудовать оголовки дымовых труб искроуловителями. По тем же соображениям, согласно нормам, расстояние от наружных поверхностей кирпичных или бетонных дымоотводных каналов до стропил, обрешеток и других деталей крыши, способных воспламеняться, должно составлять не менее 130 мм, а от керамических труб без теплоизоляции и с ней — 250 и 130 мм соответственно. В местах прохождения дымоходами из кирпича перекрытий, сделанных из горючих материалов, нормируются расстояния между ними. Для незащищенных конструкций оно выбирается не менее 500 мм, а для защищенных — не менее 380 мм. Речь в данном случае идет о сооружении разделки, что характерно именно для кирпичных дымоотводных сооружений. А вот для современных модульных дымоходных систем (стальных типа «сэндвич» с внутренним слоем из базальтовой ваты, керамических концентрических и т.д.) четких норм не существует, поэтому при их монтаже не остается ничего другого, кроме как следовать инструкциям производителей.

Осаждающаяся на стенках дымоходов сажа препятствует нормальному дымоотводу и может воспламениться, став причиной возникновения пожара

Присоединять печи к дымоходам можно при помощи дымоотводов длиной не более 0,4 м. При этом должно выдерживаться расстояние не менее 0,5 м от верхней части данного элемента до потолка из горючих материалов при отсутствии защиты от воспламенения и как минимум 0,4 м — при ее наличии. По тем же нормам низ рассматриваемого соединителя отдаляется от сгораемого пола на 0,14 м и больше. Дымоотводы, разумеется, делаются из негорючих материалов.

Материальное соответствие

Современные отопительные котлы характеризуются высокой тепловой эффективностью: почти у всех газовых, жидкотопливных и даже твердотопливных моделей КПД составляет не менее 84%, а обычно превышает 90%, причем «рекордсменами» в этой области являются конденсационные модели.

Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется предусматривать на стадии проектирования дома

Такая производительность благоприятно сказывается на экологии: за счет более полного сгорания топлива максимально снижается уровень вредных выбросов в атмосферу, что к тому же помогает сэкономить энергетические ресурсы и денежные средства пользователя. Однако неизбежным следствием подобного технического совершенства является низкая температура отходящих газов, которая может составлять всего 100–120°C. Она не только становится причиной ухудшения тяги, но и приводит к образованию конденсата с оседанием его на стенках дымохода из-за присутствия водяного пара в составе отводимого дыма. При его изначально невысокой температуре конденсация жидкости происходит еще внутри дымовой трубы: если последняя не успела прогреться или изначально не была утеплена, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, имеющиеся в продуктах горения, и превращается в крайне агрессивную смесь серной и азотной кислот.

Дымоход следует изолировать от конструкций, сделанных из горючих материалов. Согласно нормам, дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

Конденсат может образовываться в достаточно больших количествах, ведь при сжигании 1 м³ природного газа, широко используемого в качестве топлива для бытовых отопительных котлов, выделяется порядка 2 л жидкости, в виде пара уносящейся из топки вместе с дымовыми газами. Кирпичные дымоходы оказались чрезвычайно уязвимы к такому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают внутрь кладки, разрушают дымовую трубу, а затем и отделку дома, штукатурку, бетон. По этой причине подобные конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, без определенной доработки практически не подходят для современного котельного оборудования. Здесь следует применять дымоходы из современных материалов, специально разработанные для низкотемпературных отопительных агрегатов. Наиболее широкое распространение получили стальные трубы — одностенные, которые в таком случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в виде минерального негорючего утеплителя из базальтового волокна. Для этих целей выпускаются также керамические концентрические дымоходы и системы из полимерных материалов. Существуют даже стеклянные дымоотводные конструкции. К слову, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и далеко не всегда могут применяться с печами или каминами, жар от которых бывает недопустимо высоким.

Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально подбирать систему дымоотведения с учетом соответствия характеристик генератора тепла и материалов дымохода.

При монтаже трубы на фасаде здания фиксирующие скобы ставятся с шагом 2,5 м

Для изготовления дымовых труб ведущие производители используют нержавеющую сталь марки 1.4571, хорошие антикоррозионные свойства которой обеспечиваются повышенным содержанием хрома, а также присадками на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавейки снижает аэродинамическое сопротивление магистрали, минимизирует возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по цоколю трубы, отводится к топливнику через сифон, нейтрализатор или напрямую, а затем сбрасывается в канализацию.

Дымоходные трубы из нержавеющей стали, в зависимости от ее качества, пригодны для всех видов топлива и топочных систем. По рекомендациям разработчиков они могут применяться как при рабочей температуре, достигающей 600°C, так и в паре с конденсационными котлами, где отходящие газы охлаждены ниже точки росы. Согласно российским нормативным документам, модульные двухслойные сборные дымоходы из нержавейки со слоем тепловой изоляции из негорючего материала допускается подвергать воздействию температуры не выше 500°С. Следует заметить, что в печной или каминной трубе она поднимается до 1000°C лишь при возгорании сажи, а в обычных случаях не превосходит уже упомянутые 600°C.

В двустенных системах теплоизолирующий материал, заключенный между внутренним и внешним слоями, снижает потери тепла дымовых газов через стенки дымохода, препятствуя их остыванию ниже точки росы, и образования конденсата не происходит. Чтобы дым не проникал через стенку конструкции, то есть вода не конденсировалась с ее внешней стороны, современные дымоходы изготавливаются в газоплотном исполнении.

Отверстия в оголовке дымовой трубы и дефлектор с механической турбиной служат для усиления тяги в канале

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Горячая тема

В печах и каминах температура отходящих газов достаточно высока, и поэтому с ними разумнее всего использовать кирпичные или бетонные дымоходы, что, разумеется, не исключает возможности применения стальных либо глиняных конструкций. В принципе, асбоцементные аналоги тоже годятся, но в соответствии с нормами дымовые газы в данном случае не должны быть нагреты свыше 300°C. Желательно предусматривать для каждой печи отдельный канал дымоотведения, но можно присоединять к одному дымоходу и две печные топки, если они расположены на одном и том же этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа стыка.

Если печи разрешается размещать лишь в одно- либо двухэтажных строениях, причем для генераторов тепла на каждом этаже должен быть устроен свой дымоход, то твердотопливные камины с закрытыми топками допускается устанавливать даже в многоэтажных жилых и общественных зданиях. При этом их необходимо присоединять к коллективной системе дымоотведения через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250°С

Ошибки при сооружении кирпичных дымоходов могут также касаться качества и особенностей кладки или выбора кирпича. В данном случае нельзя использовать его слабо обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, причем монтаж брусков на ребро не допускается. К существенным просчетам относится ступенчатая форма наклонных участков канала, которая приводит к образованию завихрений и снижению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в кладочных швах и сдвоенных вертикальных швов — все это становится причиной возникновения проблем при эксплуатации кирпичных дымоходов.

При сооружении подобных конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки топок печей и каминов, а также печных труб используются только огнеупорные керамические изделия. Технология их производства предусматривает обжиг при температуре 1300–1350°C, при этом цвет готовой продукции бывает разным — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных топок различного типа выпускается прямой и клиновидный (торцевой и ребровой) огнеупорный кирпич.

Состояние кирпичного дымохода требуется периодически контролировать: для упрощения этой задачи конструкции белят, так как черная копоть, свидетельствующая о наличии трещин и утечек дымовых газов, хорошо заметна именно на светлой поверхности.

Модульная дымоходная система для каминов

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома.

Модульная дымоходная система для котлов

Стальная модульная система дымоотвода Groupe Poujoulat для котлов надежно крепится на кирпичной стене, а оголовок трубы оснащается дополнительной насадкой, препятствующей охлаждению наружного участка конструкции.

Текст: Александр Преображенский

Дымовая труба (дымоход) — Справочник строительных материалов и терминов (Д)

Дымовая труба (дымоход) представляет собой трубу для отвода в атмосферу дымовых газов. Как правило, труба вертикальная, однако может включать отдельные наклонные либо горизонтальные участки.

Настоящие дымовые трубы впервые появились в XII веке в Европе. Промышленные дымоходы появились в конце XVII столетия.

Функция дымовых труб

Основной функцией дымохода является отвод продуктов сгорания в топливнике топлива (газов). Вместе с газами через дымоход выводится сажа, дым, копоть, пепел. Для того, чтобы сажа, пепел и копоть не оседали на стенках дымохода, затрудняя в последствии прохождение газов, внутренняя поверхность дымовой трубы должна быть максимально гладкой и ровной – без щелей, выбоин и выступов.

Еще одной важной функцией дымохода является обеспечение в печи нормального уровня тяги, который напрямую соотносится с высотой и толщиной дымоходного канала. На выходе из трубы идеальной температурой горячего воздуха является 1000С. Это позволяет в отопительной системе сохранять естественную тягу (посредством замещения холодными слоями воздуха горячих). И поэтому толщина стенок дымохода не должна быть меньше, чем в 1,5 кирпича, а высота – меньше пяти метров (считая от колосниковой зоны).

Конструктивные особенности дымоходов

Чаще всего дымоходы делают из кирпича. Конструкция стандартной кирпичной дымовой трубы состоит из таких элементов (описываем сверху вниз): металлический колпак, оголовье, шейка, откос бетонный, выдра, участки прохождения через крышу, обрешетка, стропило, стояк, разделка (распушка), изоляционный слой у балок и перекрытия, дымовая задвижка, шейка трубы.

В современном мире кирпичные дымовые трубы стали вытеснять сборные металлические теплоизолированные трубы. Их монтируют из типовых деталей заводского изготовления, которые через каждые 1,5 метра крепят к иным сооружениям или к стенам (т.к. такие трубы не являются самонесущими). Внутренняя часть сборных металлических дымоходов изготавливается из алюминия, а внешняя часть – из специального теплоизоляционного материала. Конструкция стальной теплоизолированной дымовой трубы чердачного типа состоит из таких элементов (описываем сверху вниз): дефлектор, концевой элемент, промежуточный элемент, элемент промежуточный с очистным каналом, крепежная рама, сечение теплоизолированной трубы, промежуточный элемент с подведенным патрубком, нижний элемент с очистным каналом трубы (начинается с уровня пола).

В некоторых странах налажено промышленное производство высотных дымовых труб (высотой с этаж), изготавливаемых на основе легких бетонов. Конструкция подобных труб состоит из следующих элементов: обмуровка (1,2см), шов (10мм), теплоизолирующий штукатурный слой (30мм), лещадный камень, разные элементы (присоединительный, промежуточный, нижний, верхний), люк зольника.

Справочник строительных материалов (Д)
Справочник строительных материалов и терминов

Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.

Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

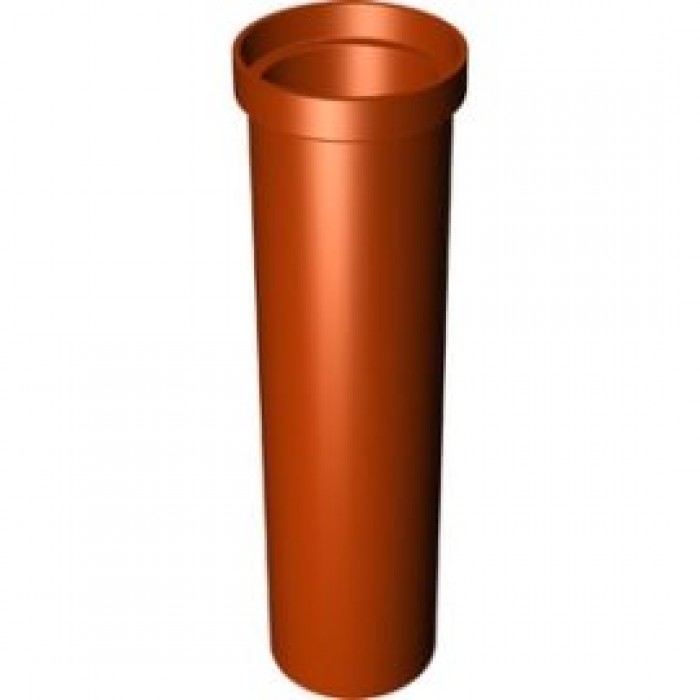

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

• не задействуется свободное пространство парной;
• нет риска обжечься о сталь или камень;
• меньше вероятность возникновения пожара;
• проще – не надо делать отверстие через весь чердак;
• случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

• увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
• сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
• нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
• по количеству элементов данный вариант дороже на 10%, чем обычный.

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
5. Эстетичность сооружения не портится боковыми выводами дыма.
6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
7. Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

• размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
• парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
• нужно ли отапливать соседние комнаты.

Внешнее размещение

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

• цилиндрическая – 1 к 10;
• прямоугольная – 1 к 1,5.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

• Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
• Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
• На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
• Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше

Данный этап начните с разборки кровли:

• Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
• Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
• для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.

Проход через стену

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.

В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа

Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.

Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.

Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

• После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
• Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
• Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
• Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
• Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
• Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.

2 вариант монтажа

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.

Изготовление и установка защитного (проходного) короба своими руками

1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.
4. В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.
5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода

Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

1. Вначале к стене крепится колено, а только потом основное устройство.
2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.

Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.

Ошибки при устройстве дымохода в бане

• Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
• Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
• Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.
• Недостаточная высота дымохода.
• Группирование сразу нескольких дымоходных конструкций в одну.
• Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Вентиляционная труба для пеллет — Вентиляционная труба для пеллет

Вентиляционная труба для гранул и вентиляционная труба для кукурузы

Чтобы определить, какой размер вентиляционной трубы для пеллетной печи вам нужен, измерьте внутри размера поперек дымохода или устройства открытие. По возможности следуйте рекомендациям производителя. Никогда не используйте дымоход, диаметр которого меньше диаметра дымохода того прибора, к которому он подключается. Если у вас возникли проблемы с определением размера трубы для отвода пеллет, которая требуется для вашей установки, свяжитесь с нашими специалистами по дымоходам сегодня.Наши специалисты по вентиляционным трубам всегда рядом и готовы помочь по телефону, электронной почте и в мгновенных сообщениях.

В: Я хочу установить свою собственную систему вытяжной вентиляции на гранулах, но не знаю, с чего начать.
A: См. Наш раздел Инструкции по установке Pellet Vent Pro и PelletVent Pro.

Начните сначала с определения размера дымохода, необходимого для вашей печи на пеллетах. Выпускная труба для пеллет доступна в диаметрах 3 дюйма и 4 дюйма. Эта информация находится в инструкции по эксплуатации вашей печи на гранулах.Никогда не садитесь меньше, чем требуется, иначе вы рискуете получить задымление дыма или газов или, другими словами, плохую тягу.

Определите подходящую планировку или тип установки для вашего дома. Для пеллетных вентиляционных отверстий наиболее популярной является установка через стену с заделкой снаружи по сравнению с вертикальной установкой, и она является относительно недорогой.

После того, как вы определите вышеуказанные требования, вам нужно будет выбрать производителя и марку дымохода (многие производители предлагают несколько марок в пределах одного типа).

В: К какому производителю или бренду мне выбрать?
A: Доступно несколько брендов, мы рекомендуем Dura-Vent PelletVent Pro для новых установок из-за их репутации, гарантии, предложения продуктов, доступности и цены. На нашем веб-сайте представлены производители и бренды «по выбору клиентов» для вентиляционных труб для пеллет.

В: В чем разница между PelletVent и PelletVent Pro?
A: Dura-Vent PelletVent дешевле, чем PelletVent Pro, однако мы рекомендуем Dura-Vent PelletVent Pro.PelletVent Pro доступен в цвете Galvalume или черном (Galvalume только в PelletVent), имеет более широкий выбор доступных компонентов и имеет зазор 1 дюйм до горючих материалов по сравнению с зазором 3 дюйма у PelletVent и многих других марок вентиляционных труб для гранул. Профессиональные установщики предпочитают PelletVent Pro, и это наша самая продаваемая вентиляционная труба для гранул. Дополнительную информацию можно найти в разделе «Вентиляционные трубы для пеллет».

Труба дымохода

Вкладыш дымохода против дымоходной трубы

Когда дело доходит до внутренней части дымохода, все может немного запутаться. Термины, которые, кажется, означают одно и то же или выглядят очень похожими, заставили людей задавать мне много вопросов за годы моей работы в дымоходном бизнесе. Термин «облицовка дымохода» очень расплывчатый.В общих чертах, облицовка дымохода — это все, что используется для отвода выхлопных газов из прибора или камина через дымоход. В качестве облицовки дымохода может использоваться глиняная плитка, труба из нержавеющей стали (для дровяных приборов) или алюминиевая труба (для газа или масла).

На глиняные трубы не распространяется гарантия, и они обычно экструдируются на заводе из керамических материалов. Глиняные футеровки дымохода предназначены для удерживания продуктов горения (огня), но не самого огня. Возгорание в реальной системе дымохода из глины вызовет появление трещин, и они предназначены для использования в дымоходах жилых домов, температура которых не превышает 1000 градусов по Фаренгейту.Этот тип дымохода уникально оранжевого цвета, но выпечка может сделать его более коричневым. В Европе большинство лайнеров, будь то глиняные или металлические, круглые. Здесь, в Соединенных Штатах, мы используем модульную конструкцию квадратного размера, потому что квадратные глиняные футеровки дымохода легче хранить, изготавливать и отправлять. Круглые дымоходные трубы вентилируют намного лучше, чем квадратные, потому что продукты сгорания вылетают из круглой трубы по спирали. Часто глиняная облицовка дымохода с квадратным краем даже не используется полностью, потому что газы по-прежнему будут подниматься вверх по трубе настолько, насколько это возможно.

Вкладыши для дымоходов из нержавеющей стали в основном используются в качестве опорной системы для поврежденных глиняных плит дымохода. Обычно они используются для вентиляции твердотопливных приборов и каминов. В открытом камине (без дровяной печи или топки) NFPA 11 утверждает, что вытяжная система дымохода не должна составлять менее 10% от отверстия камина. Имейте это в виду, когда вы переходите с глиняной облицовки дымохода на дымоход из нержавеющей стали.Вы должны быть уверены, что не уменьшили квадратные дюймы поверхности при замене глиняной облицовки дымохода трубой из нержавеющей стали.

Дровяная печь Труба обычно черная, выходит из верхней части дровяной печи и входит в стену. Труба дровяной печи должна быть такого же размера, как и воротник прибора. Вы не можете уменьшить размер трубы. Такая черная труба может быть как одностенной, так и двустенной. Любая одностенная труба требует зазора 18 дюймов от горючих материалов, независимо от того, какой тип прибора или камина она выбрасывает.Двустенная труба дымохода может уменьшить необходимые зазоры примерно на 66%. Однако ОБЯЗАТЕЛЬНО следовать инструкциям производителя, потому что не все двустенные дымоходы подходят для этого. Двустенные трубы иногда называют «дымоходными системами заводского изготовления». Иногда трубы, проходящие через стену, такие как дровяная печь, проходящая сверху печи через стену, требуют изолированного наперстка в стене или прохода. Они устанавливаются вокруг трубы в том месте, где труба проходит через стену и рассеивает тепло, чтобы не загореться.

Наконец, есть дымоходные трубы, которые называются дымоходными трубами класса А. Их устанавливают снаружи дома. В большинстве случаев эти дымоходные трубы расположены на расстоянии около 2 дюймов от горючих материалов. Дымоходные трубы класса A должны соответствовать требованиям норм и быть на два фута выше, чем что-либо в радиусе десяти футов. Это помогает обеспечить правильную прорисовку. Все дымоходные трубы и футеровки дымохода должны быть установлены в соответствии со стандартами производителей, которые могут потребовать распорок, распорок, определенных зазоров и заглушек.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

(также называемый печной трубой, дымовой трубой, соединителем дымохода и т. Д.)

Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде. Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору.

1. Максимальная общая длина прямой трубы: 3 м (10 футов)
2. Узел должен быть как можно короче и располагаться прямо между печью и дымоходом.Использование двух колен под углом 45 градусов часто предпочтительнее одного изгиба под углом 90 градусов, потому что в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
3. Максимальное количество изгибов под углом 90 градусов: 2. Максимальная длина без опоры по горизонтали: 1 м (3 фута).
4. Нельзя использовать оцинкованные дымоходные трубы, так как покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымоходные трубы, окрашенные в черный цвет.
5. Дымовые трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
6. Соединения дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
7. Каждое соединение в сборке должно быть закреплено как минимум тремя винтами.
8. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать инспекционную пленку с одним отстегнутым концом или телескопическую секцию.
9. Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
10. Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
11. Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
12. Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
13. Дымовая труба не должна проходить через воспламеняемый пол или потолок, чердак, крышу, кладовку или скрытое пространство.
14. Минимальное расстояние до горючего материала: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если соответствующий экран установлен либо на трубе, либо на горючей поверхности.

Узел дымохода с одинарной стенкой прямо вверх. Идеальный узел дымохода — это узел, который поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов. Система справа представляет собой одностенную трубу с контрольной пленкой (муфтой для труб), позволяющей собирать и разбирать ее, не перемещая печь.

Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.

Совершенно прямой дымоход в сборе — еще одна веская причина для прокладки дымохода через теплое пространство дома, а не вверх по внешней стене.

Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены.Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Прямой двустенный дымоход в сборе. Это герметичный тип. Минимальные монтажные зазоры для сертифицированных двустенных дымоходов намного меньше, чем для одностенных. Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.

Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло дымовых газов, поскольку воздушное пространство между внутренней и внешней оболочкой действует как изолятор.

Герметичная двустенная труба — хороший выбор для увеличения тяги и минимизации отложений креозота. Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов. В системе слева используется герметичная двойная телескопическая стенка между печью и дымоходом.

Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоходная труба короткая и прямая, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымоходных труб или для приборов, которые, как ожидается, будут производить низкие температуры дымовых газов.

JG

Заводская двустенная труба для дымохода и труба для печей от AllFuel HST

Как AllFuel HST экономит ваши деньги!

Есть вопросы? Наши специалисты по дымоходам всегда готовы помочь!

Обладая более чем 70-летним опытом и знаниями, наши обученные и опытные специалисты по дымоходам всегда готовы помочь.

Мы позаботимся о том, чтобы вы получили именно то, что вам нужно для дровяной печи, камина, печи, печи для пиццы или котельной.

Эти ребята действительно настоящие эксперты. У меня была куча вопросов, и они оставались со мной по телефону в течение часа, чтобы убедиться, что у меня есть все необходимые детали, и я понимаю, как работает система.Настоятельно рекомендую

Дон

Поговорив с тремя разными местными компаниями по ОВК и получив неоднозначные ответы, я решил позвонить в AllFuel. Джо точно знал, что мне нужно для установки, и цена была непревзойденной.

Майк

Я собирался разместить свой заказ и решил нажать кнопку чата и убедиться, что у меня есть все.Я очень рад, что сделал это, потому что я забыл переходник для печной трубы и не смог бы завершить установку. Кто-то ответил немедленно. Мой заказ прибыл быстро, и у меня было все необходимое.

Кристалл

Используйте стрелки влево / вправо для навигации по слайд-шоу или смахивайте влево / вправо при использовании мобильного устройства

SECURE TEMP 6 «x 24» ИЗОЛИРОВАННАЯ ДЫМОХОДНАЯ ТРУБКА КЛАССА A — 6L24 — (6 «I.Д.

Размер дымохода для камина

Таблица размеров дымохода на этой странице определяет правильный размер дымохода для открытого камина. Для заводских каминов и дровяные печи используйте размер, указанный в приборе. производитель. В большинстве случаев это диаметр воротника дымохода.

Если вам нужна помощь с более сложной формой, например многосторонний камин или костровище, пожалуйста, обращайтесь к нам по телефону, факсу или электронной почте.Наш инженерный отдел будет рад помочь вам с размерами, спецификациями материалов и любыми другими техническими информация, которая вам нужна.

Пример: для камина с отверстием шириной 24 дюйма и высотой 18 дюймов требуется дымоход диаметром 8 дюймов на 15 дюймов высоты дымохода.

Расчет высоты дымохода

Рекомендуемая высота дымохода

После определения правильного размера дымохода два фактора, которые можно компенсировать при расчете оптимальная высота системы-возвышения и разводки дымохода.Выше чем выше отметка, тем больше высота дымохода, необходимая для обеспечения такая же тяга, как установка на уровне моря. Чем сложнее дымоход компоновка (чем больше в системе тройников, колен и т. д.), тем больше высота дымохода, необходимая для обеспечения такой же тяги, как при прямом вверх система.

Минимальная общая высота любой дымоходной системы составляет 12 ножки для вертикального дымохода без отклонений от уровня моря. Ты должен увеличьте вертикальную высоту системы, чтобы компенсировать горизонтальную бега, тройники и локти.Для компенсации:

One Tee Добавить 3 фута. на минимальную высоту.

Одно колено 45 дюймов Добавить 1 фут. на минимальную высоту.

Одно локоть 90 Добавьте 2 фута. на минимальную высоту.

Каждый фут горизонтального участка Добавьте 2 фута. на минимальную высоту.

Каждые 1000 футов. над уровнем моря Добавьте 4% к минимальной высоте.

Пример 1: Дом, построенный на уровне моря

Дровяная печь установлена ​​на первом этаже Одноэтажный дом на уровне моря.Дымоход устанавливается с углом 90 локтем через стену в тройник, затем прямо через крышу. К определить минимальную общую высоту добавить:

Минимальная общая высота = 12 футов

1 1/2 фута горизонтального участка = 3 фута

Одна футболка = 3 фута

Одно локоть на 90 = 2 фута

Дополнительная высота = 8 футов

Минимальная необходимая общая высота дымохода составляет 12 футов + 8 футов = 20 футов

Пример 2: Идентичный дом, построенный на высоте 8000 футов

Чтобы определить минимальную общую высоту, добавьте 32% (4% на 1000 футов) к высоте, вычисленной в приведенном выше примере:

20 футов + 32% = 26.4 фута

Если бы дом был построен на высоте 5000 футов, общая высота была бы:

20 футов + 20% (4% на 1000 футов) = 24 фута

Рекомендуется минимум

Дымоход и футеровка из нержавеющей стали

Главное, что нужно помнить при ВСЕХ типах труб, это следующее. Все соединители дымохода, трубопроводы или облицовка проходят испытания, что означает, что они внесены в список UL. Это означает, что система установлена ​​или отдельный элемент системы заменен.Все они должны быть изготовлены одним и тем же производителем, иначе это приведет к аннулированию списка UL системы. Это означает, что если произойдет пожар и ваш дом будет поврежден в результате, некоторые страховые компании могут не покрыть несчастный случай, если они обнаружат, что система нарушила ее списки UL. Время от времени мы сталкиваемся с системами, в которых установщик использовал детали и детали из разных работ.

Также следует помнить, что футеровка из нержавеющей стали не имеет себе равных. Некоторые компании устанавливают очень легкий лайнер, потому что компания предлагает бесплатную доставку.Это создает для них более низкую цену и большую прибыль. Другие компании — единственные люди, которые имеют патенты на производство лайнеров и соблюдают правила безопасности и соответствия нормам.

ООО «Дымоходная клиника» предлагает на рынке только нержавеющую сталь самого высокого качества. Мы также предлагаем пожизненную гарантию на приобретенный вами лайнер и работу по его установке. Как только он установлен, он покрыт на всю жизнь. Если у вас есть какие-либо вопросы о продуктах, которые мы предлагаем, или вопросы о вашей собственной системе, пожалуйста, позвоните или напишите нам.

Марки и сплавы нержавеющей стали — нержавеющая сталь бывает двух основных типов или марок, когда речь идет о футеровке дымохода 304 и 316. У каждой из них есть свои собственные инструкции по установке.

304 — Этот тип нержавеющей стали является более тяжелым типом нержавеющей стали и в основном используется для всех толстостенных футеровок. 304, однако, можно использовать только для сжигания дров. Эта нержавеющая сталь с толстыми стенками не может использоваться для других видов топлива.

316 — Эта черствая сталь также называется полностью топливной, и она намного легче.В большинстве систем футеровки нового поколения в качестве основного типа футеровки используется сталь марки 316. Его разновидностью является сплав под названием 316 ti, что просто означает, что в нержавеющую сталь добавлен титан. Эти типы футеровки можно использовать для древесины, нефти, угля или газа.

Футеровка с толстыми стенками — это прочная нержавеющая сталь, а дополнительная толщина добавляет облицовке большой вес. Иногда это необходимо для заправки топливом или когда требуется дополнительный вес, чтобы лайнер опускался в дымоход.

Легкая стенка очень гибкая и легкая, ее можно использовать во многих областях, от вентиляции газовых приборов до дерева или угля.

Производители — Существует несколько различных производителей футеровок для дымоходов из нержавеющей стали. Некоторые из самых популярных — Olympia, National, Homesaver и Duravent. Вкладыши изготавливаются путем скручивания ленты из нержавеющей стали и обжима с образованием полой трубки. Лента, образующая лайнер, бывает разной толщины и сорта.Все это влияет на конечный продукт — футеровку из нержавеющей стали. Они в первую очередь превращаются в то, что они называют лайнером для легких стен и облицовкой для толстых стен.

Облицовка дымохода из нержавеющей стали существует уже несколько десятилетий. Его можно приобрести в Интернете, у профессионального дистрибьютора или в хозяйственном магазине. Что нужно знать об облицовке дымохода, так это то, что она не одинакова. Существуют типы изготовления и типы нержавеющей стали, которые необходимо использовать в определенных обстоятельствах. Вкладыши могут быть гибкими или жесткими в зависимости от типа.

Тройная труба для дымохода — Многие домовладельцы называют ее двойной стенкой, хотя на самом деле ее называют тройной стенкой. Это потому, что он сделан в три слоя. Внутренний слой, средний слой и внешний слой. Каждый слой разделен воздушным пространством как изолятор. Эта дымоходная система используется в производстве каминов в качестве вентиляционной системы. Обычно устанавливается поверх так называемого промышленного камина. Система имеет свои собственные рейтинги зазоров и также имеет множество производителей.

Двухслойная изоляция Solid Pack — также известна как дымоходная система класса А. Дымоход можно использовать как отдельный дымоход там, где его нет. Труба бывает разной длины, и каждая секция соединяется вместе. Он состоит из внутреннего слоя металла и внешнего слоя металла, а пространство между ними заполнено огнестойкой изоляцией. Эта дымоходная труба может быть установлена ​​на 2 дюйма из горючих материалов и производится различными производителями. Некоторые из самых популярных:

Metalbest

Duravent

Selkirk

Каждый из них имеет список UL и свои собственные инструкции.

Двустенная труба — аналогична своему одностенному аналогу, за исключением того, что вокруг нее имеется дополнительный второй слой трубы. Они также используются в качестве соединительной трубы от устройства к дымоходу, но чаще всего там, где существует опасность зазоры пожарного кодекса.
