Магистральный газопровод: возведение и особенности

Магистральный газопровод: возведение и особенности эксплуатации предполагают повышенную ответственность проектировщиков и строителей. Для обеспечения безопасности магистральных газопроводов необходимо эффективно пользоваться инновационными технологиями в сочетании с современными геосинтетическими материалами.

Наши материалы разработаны по уникальной, запатентованной технологии. Они применяются для обеспечения отличной устойчивости и прочности магистральных газопроводов.

ГК GeoSM производит и продает полный спектр геосинтетических материалов под ТМ «Геофлакс» для строительства газопровода: геотекстиль, геомембрану, скальный лист и теплонит.
Вся продукция компании обладает высоким качеством и необходимыми сертификатами. Выбор приобретения геосинтетических материалов от производителя напрямую с собственного склада – это залог их невысокой стоимости и быстрой доставки на объект.

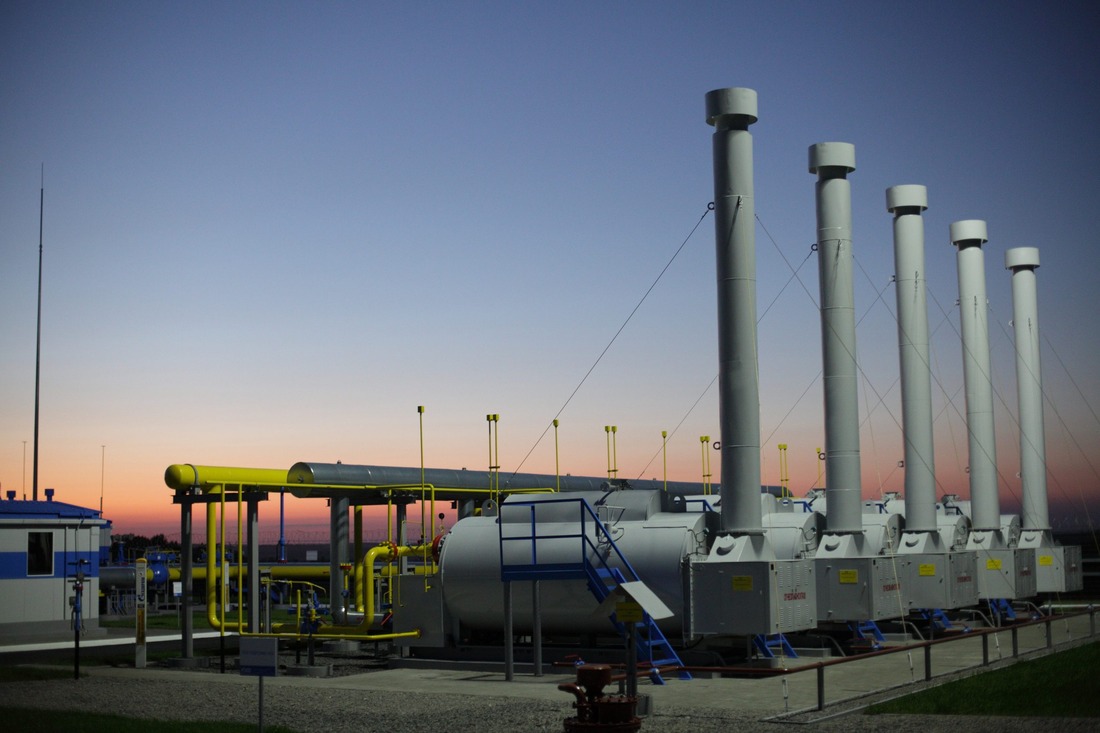

Магистральный газопровод – важный элемент энергообмена.

От развития газовой отрасли и ее неотъемлемой части – магистральных газопроводов зависит успех экономики нашей страны. Поэтому так важно позаботиться о соблюдении технологии строительства магистрального газопровода и использовании современных материалов для защиты и безопасности объекта. Магистральный газопровод – важный элемент энергообмена, влияющий на бесперебойное снабжение газом тысяч потребителей.

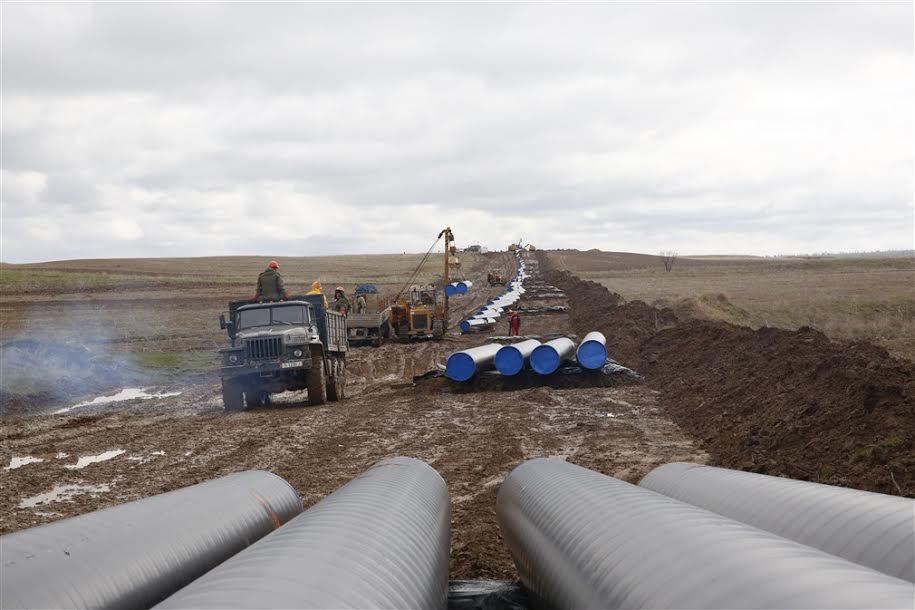

Возведение магистрального газопровода

Перед проектированием магистральных газопроводов необходимо позаботиться о проведении инженерных изысканий для разработки оптимальных решений. После создания проекта приступают к воплощению задач на практике. Важным этапом считается осуществление защиты от коррозии магистральных газопроводов.

Материалы для строительства магистрального газопровода

Строительство газопроводов ведется с использованием традиционных материалов. В современных технических заданиях на строительство газопроводов обязательно указывается использование геосинтетических материалов, Это необходимо для предотвращения контакта между грунтом и амортизационной подушкой, дренирования основания, предотвращения размывания и уменьшения подвижности.

Изоляция и защита магистрального газопровода

Устройство магистральных газопроводов осуществляют с использованием геосинтетических материалов, обеспечивающих надежность капитального ремонта магистральных газопроводов повышенной сложности. Для любого объекта важнейшим аспектом является обеспечение безопасности при ремонте изоляции магистрального газопровода под давлением.

Материалы для изоляции и защиты от коррозии магистрального газопровода

Изоляцию магистрального газопровода выполняют для обеспечения теплозащиты, профилактики негативных внешних воздействий, коррозии, связанной с контактом с грунтом или подземными водами. Материалы для изоляции и защиты от коррозии магистрального газопровода во всем их разнообразии можно приобрести в нашей компании.

Геотекстиль Геофлакс для магистрального газопровода

Необходим для повышения прочности, обеспечения устойчивости к кислотам и щелочам. Использование геотекстиля для газопровода связано с тем, что материал не подвержен гниению и воздействию плесени.

Купить Геотекстиль Геофлакс

Теплонит Геофлакс для магистрального газопровода

Применяется в качестве гидроизоляционного полотна. При реконструкции магистральных газопроводов материал служит для выполнения функции мембраны для газопровода в сочетании с подложкой.

Купить Теплонит Геофлакс

Геомембрана Геофлакс для магистрального газопровода

Используется для обеспечения повышенной водоустойчивости, способствует ускорению строительства и повышению надежности объектов.

Купить Геомембрану Геофлакс

Скальный лист Геофлакс для магистрального газопровода

Обеспечивает защиту изолированной поверхности в процессе засыпки, а также при перемещениях от воздействия грунта.

Купить Скальный лист Геофлакс

Монтаж материалов для изоляции и защиты от коррозии магистрального газопровода

В связи с повышением требований к надежности и безопасности строительства магистральных газопроводов требуется существенное повышение качества и надежности. Нам хорошо известно, что для соответствия требованиям строительной отрасли необходимо руководствоваться всеми запросами действующих законов, существующими стандартами, требованиями заказчиков.

С материалами GeoSM строительство магистральных газопроводов существенно ускоряется, а срок их эксплуатации возрастает. Применение геосинтетики GeoSM рекомендовано профессионалами.

Подписаться на рассылку Полезной информации можно через форму ниже:

Газ плотный — Что такое Газ плотный?

Не следует путать со сланцевым газом, который является природным газом, попавшим в сланцевые пласты.

ИА Neftegaz.RU. Плотный (Tight gas) газ — это природный газ, уловленный внутри породы с чрезвычайно низкой проницаемостью — обычно известняк или песчаник.
Это не следует путать со сланцевым газом, который является природным газом, попавшим в сланцевые пласты.

Для любознательных напомним различия сланцевого газа от плотного газа низкопроницаемых коллекторов:
— сланцевый (Shale) газ — это нетрадиционное скопление газа, расположенное непосредственно в нефтегазогенерирующей толще, содержащее углеводороды в рассеянном состоянии, микроскоплениях и скоплениях в наиболее проницаемых и пористых разностях, в зонах трещиноватости и разуплотнения.
— плотный газ — это нетрадиционное скопление газа, расположенное в полуколлекторе( ложной покрышке) и непосредственно не контролируемое флюидоупором, генерированное в расположенной ниже нефтематеринской толще и перемещенное (эмигрировавшее) в низкопроницаемый коллектор.

Характеризуется более высоким содержанием метана.
Плотный газ считается нетрадиционным источником природного газа, поскольку для доступа к нему требуется провести гидроразрыв пласта (ГРП).
Это связано с тем, что низкая проницаемость породы затрудняет прохождение газа через нее и требуется стимуляция.

Плотный газ образуется так же, как и обычные залежи природного газа, основным отличием является возраст залежей.
Обычный газ относительно молодой, тогда как плотный газ образовался около 248 млн лет назад в палеозойских отложениях.

За этот длительный период времени случились процессы цементирования и перекристаллизации породы, что привело к снижению проницаемости породы, а природный газ, оказался плотно захваченным в горной породе.

Наиболее плотные газовые образования находятся на суше.

В отличие от обычной газовой формации, нелегко получить доступ к газу, находящемуся в плотной газовой формации.
Без какой-либо помощи газ будет поступать в скважину с крайне низкой скоростью, что делает добычу плотного природного газа неэкономичной.
Как правило, с этими скважинами вертикальное бурение — не вариант.

Чтобы оптимизировать разработку плотного газового коллектора, геологи и инженеры должны оптимизировать количество пробуренных скважин, а также процедуры бурения и заканчивания для каждой скважины.
Зачастую для понимания и разработки таких коллекторов требуется больше данных и больше инженерно-технических кадров, чем требуется для более традиционных проницаемых пластов с более высокой проницаемостью.
Скважина в герметичном газовом коллекторе будет добывать меньше газа в течение более длительного периода времени, чем можно ожидать от скважины, завершенной в традиционном пласте с более высокой проницаемостью.

Таким образом, в герметичном газовом резервуаре должно быть пробурено гораздо больше скважин (или меньшего расстояния между ними), чтобы извлечь большой процент исходного газа на месте (OGIP), по сравнению с обычным резервуаром.

Для повышения эффективности добычи плотного газа используют:
— горизонтальное или наклонно — направленное бурение, поскольку это позволит проходить вдоль пласта, предоставляя больше возможностей для проникновения природного газа в скважину.
— количество скважин — многочисленные скважины могут быть пробурены в плотном газовом месторождении, чтобы получить доступ к большей части пласта.

— искусственная стимуляция может быть использована для стимулирования потока плотного газа из породы.
ГРП — один из основных методов, используемых для доступа к газу, и этот метод включает в себя разрушение горных пород в пласте путем нагнетания в скважины фракционных жидкостей высокого давления.
Это улучшает проницаемость и позволяет газу течь легче.

— подкисление скважины — или перекачка скважины, полной кислот, чтобы растворить известняк и осадок — это позволяет газу течь более свободно, создавая пути для следования газа.

— откачка воды из резервуара плотных низкопроницаемых коллекторов позволяет увеличить добычу плотного газ.

В 1970^х гг. правительство США решило, что определение герметичного газового резервуара (плотного низкопроницаемого коллектора) — это такое, в котором ожидаемое значение проницаемости для газового потока будет менее 0,1 мД.
Это определение было политическим определением, которое использовалось для определения того, какие скважины получат федеральные и / или государственные налоговые льготы за добычу газа из плотных коллекторов.
На самом деле, определение герметичного газового резервуара зависит от многих факторов, каждый из которых связан с законом Дарси.

Основная проблема с плотными газовыми резервуарами заключается в том, что они не производят при экономичных скоростях потока, если они не стимулируются — как правило, ГРП.
Скорость потока q является функцией проницаемости k; толщина нетто пласта h; среднее пластовое давление p¯; текущее давление pwf; свойства жидкости β¯μ¯ площадь дренажа re; радиус ствола скважины rw; и фактор кожи с.
Таким образом, выбирать единственное значение проницаемости для определения «плотного газа» нецелесообразно.
В глубоких пластах с высоким давлением и высоким давлением превосходные результаты могут быть достигнуты, когда проницаемость пласта для газа находится в диапазоне микродарности (0,001 мД).

В неглубоких тонких пластах с низким давлением, проницаемость в несколько миллидарси, может потребоваться для добычи газа с экономичным расходом даже после успешной обработки трещины.

Экологические проблемы, связанные с бурением на плотный газ, аналогичны тем, которые окружают бурение сланцевого газа.
Во многом это связано с проблемами, связанными с процессом ГРП:
— для бурения и разрыва этих скважин требуется большое количество воды.
В некоторых районах значительное использование воды для сланцевого газа может повлиять на доступность воды для других целей или повлиять на водную среду обитания.

— при бурении и ГРП образуется большое количество сточных вод, которые могут содержать загрязняющие вещества.
Это приводит к необходимости очистки воды перед утилизацией или повторным использованием.
Как очистить и утилизировать сточные воды — сложная проблема. Кроме того, буровой раствор для ГРП может быть загрязняющим веществом, если не будет должным образом управляться, поскольку могут произойти разливы или утечки. Химические вещества в жидкости для ГРП могут быть опасными, и любой выброс жидкости может привести к загрязнению подземных вод для питья или мест обитания для диких животных.

Экологические проблемы в отношении подкисления также являются важными. Использование плавиковой кислоты для выделения плотного газа в этих запасах потенциально представляет собой проблему просто потому, что вещество очень опасно. Разлив или утечка могут нанести вред буровикам и загрязнить грунтовые воды для бытового использования.

Возможность бурения в эти запасы направленно или горизонтально приводит к опасениям относительно того, что буровые компании получат доступ к потенциально экологически значимым районам.

Что такое LNG (СПГ)

Из всех углеводородных источников энергии природный газ чище практически всех видов топлива, что немаловажно при сложившейся экологической обстановке в мире. Если сравнивать его с углем, то при получении одной единицы энергии из угля в атмосферу выделяется на 67% больше CO2, чем при сжигании эквивалентного количества природного газа.

Отсутствует образование золы и сажи, поэтому, к примеру, в отличие от угольной генерации, перед электростанциями на природном газе не стоит проблема утилизации отходов, оставшихся после сжигания топлива.

В продуктах сгорания регазифицированного LNG содержится меньше окиси углерода и окиси азота, чем в природном газе.

Это происходит из-за лучшей очистки при производстве. Так, в сжиженном природном газе отсутствует сера (она удаляется перед процедурой сжижения), что также является важнейшим позитивным фактором при оценке экологических свойств LNG. Низкое содержание вредных веществ в продуктах сгорания позволяет резко снизить вред, наносимый окружающей среде.

По мнению экспертов мирового энергетического гиганта Shell доля экологическ и чистых источников энергии в обеспечении глобального спроса на энергоносители будет только расти, в частности и потому, что будет крепнуть и расширяться движение за принятие мер против изменений климата. Специалисты компании уверены, что к середине нынешнего века до 30% потребляемой в мире энергии может производиться за счет возобновляемых источников — ветра, солнца, т.д. (на сегодня это лишь 12%).

В абсолютных значениях это означает, что производство энергии из возобновляемых источников вырастет более чем на 300%. Однако и тогда на долю ископаемых видов топлива будет приходиться примерно две трети потребляемой в мире энергии.

Природный газ будет играть важную роль в решении проблем энергообеспечения в будущем, так как является экологически чистым и доступным потребителю топливом, а запасы его в мире поистине огромные.

Особое место в решении проблем растущего глобального спроса на энергоносители отводится именно сжиженному природному газу.

Что такое сжиженный газ? — Утечки газа

Основным компонентом сжиженного газа является пропан. Как и метан, пропан является бесцветным газом без запаха, чрезвычайно огнеопасным и взрывоопасным. Пропан взрывоопасен, когда 2-11% пространства заполнено газом. К взрыву может привести искра, даже вызванная статическим электричеством. Непосредственной токсичностью пропан не обладает, но когда он в большом количестве попадает в воздух, то может вызвать удушье в связи с уменьшением содержания кислорода. При вдыхании он может вызывать сонливость, тошноту, плохое самочувствие, головную боль и слабость.

Пропан тяжелее воздуха, и поэтому при утечке газ стремится в низкие места — на пол комнаты, в углубления, подвалы, канализационные колодцы и т. д. Поэтому в случае утечки опасны, главным образом, расположенные ниже квартиры, подвалы.

Для того чтобы человек мог понять, что имеет место утечка газа, к используемым в быту газам добавляют небольшое количество пахучих веществ. Пахучие вещества придают газу характерный запах. Если газ утекает из подземного газопровода и поднимается на поверхность сквозь землю, то одоранты фильтруются и характерный запах теряется, поэтому обнаружить содержание газа в воздухе можно только при помощи газоанализатора.

Для взрыва газа характерно то, что в момент взрыва гаснет также и огонь, вызвавший взрыв. Это означает, что обычно после взрыва газа не возникает пожара. Это происходит по двум причинам: во-первых, взрыв происходит за очень короткое время. Другие предметы в помещении за это время не успевают загореться, а воспламенившийся газ сразу же гаснет сам. Во-вторых, взрыв в помещении создает настолько высокое давление, что оно гасит пламя. Возникающее давление достаточно велико, чтобы разрушить самые слабые конструкции, и газы вырываются наружу.

Чтобы уменьшить воздействие взрыва, двери, окна и люки в газовых сооружениях устанавливают таким образом, чтобы они открывались наружу и, таким образом, выпускали взрывные газы. Кроме того, перекрытия выполняют из легких панелей и увеличивают размеры застекленных поверхностей. Если те же условия выполняются и в других помещениях или зданиях, где используется газ, то разрушения, вызванные взрывом, будут небольшими. Если в помещении происходит утечка газа, но нет контакта с источником воспламенения, то в какой-то момент образуется насыщенная смесь (слишком много газа и слишком мало кислорода), которая уже не огнеопасна.

Утечки газа — Päästeamet

Инструкция по поведению в случае утечки газа.

Риски, связанные с бытовым газом

В очень многих домах Эстонии используется бытовой газ. Газ применяется для приготовления пищи, для нагрева воды, для отопления домов. Широкое использование газа связано с его относительной дешевизной по сравнению с электричеством. Однако пользоваться газовыми приборами гораздо более неудобно и даже более опасно. Газ очень огне- и взрывоопасен, в случае утечки он может вызывать удушье. Существуют строгие требования к установке газовых приборов, и их несоблюдение опасно в первую очередь для пользователя.

В качестве бытового газа у нас используется два разных вида газа — природный газ и сжиженный газ.

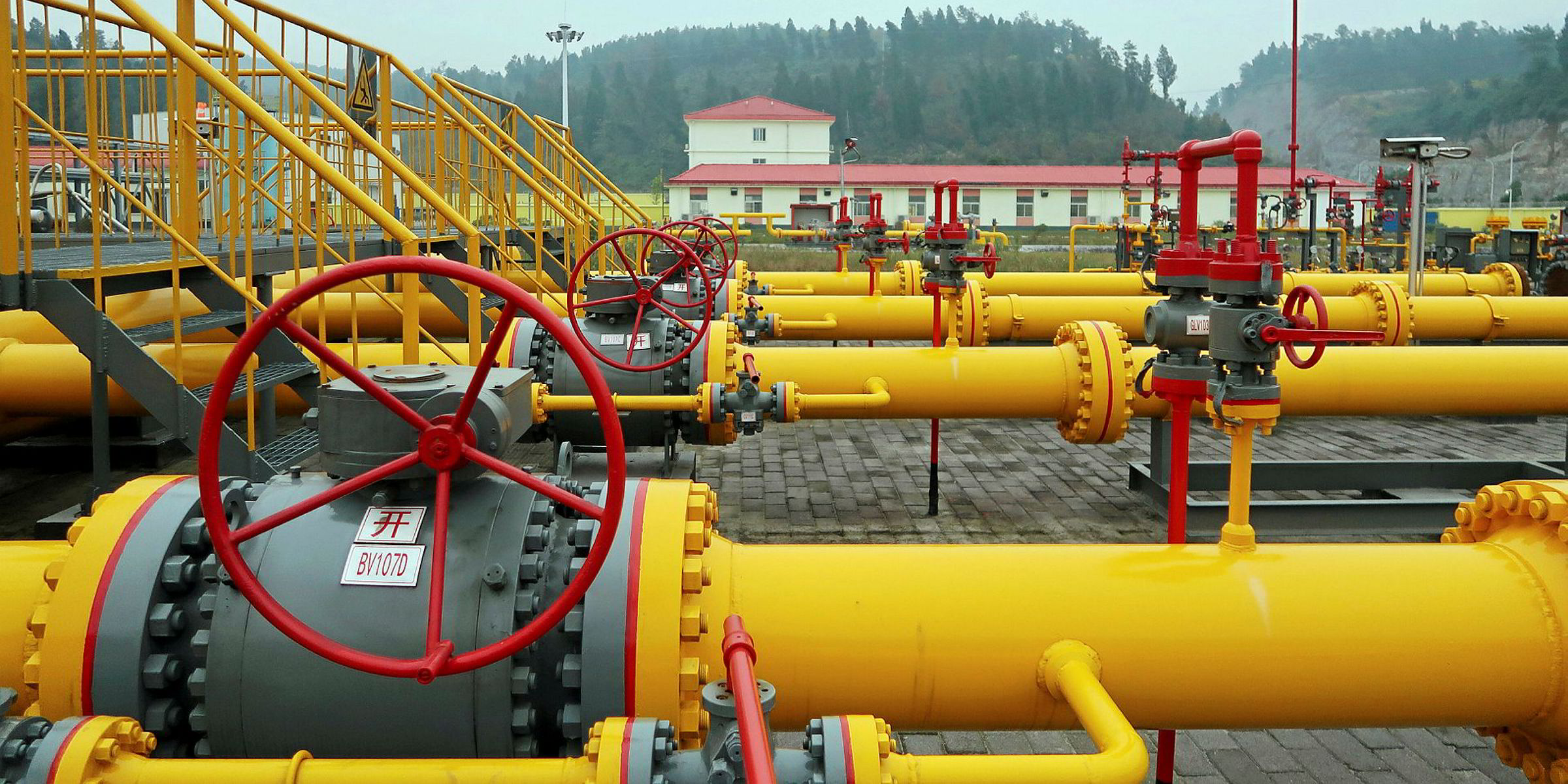

Что такое природный газ?

Природный газ поступает в Эстонию из России по длинным трубопроводам и здесь распределяется между разными пользователями. Сжиженный же газ собран в резервуары и распределяется при помощи баллонов, или же в крупных жилых районах устанавливаются подземные газовые емкости, из которых газ распределяется далее по трубопроводам. Таким образом, следует знать, что находящийся в баллонах бытовой газ является сжиженным газом, а газ, поступающий из труб, может быть, в зависимости от региона, как сжиженным, так и природным.

Основным компонентом природного газа является метан — бесцветный газ без запаха, крайне легко воспламеняющийся: может воспламеняться от пламени, искр, тепла. Возможен взрыв газа на открытом воздухе, в помещениях, в канализации и т. д. Взрыв может произойти, если помещение заполнится газом в объеме 5 -15% и он воспламенится.

Природный газ легче воздуха, а это означает, что при утечке он, смешиваясь с воздухом, начинает подниматься выше, но всегда необходимо учитывать, что воздушные потоки, сопутствующие вентиляции или воздухообмену, могут уносить газ также и в боковом направлении. Это означает, что как правило в случае утечки опасности подвергаются квартиры и прочее, что расположено выше, но газ может также перемещаться и в соседние помещения.

Природный газ оказывает на людей главным образом удушающее воздействие. В отношении токсичности он не очень опасен — обладает легким наркотическим действием. Когда около 10% пространства заполнено газом, это вызывает сонливость, возможны также головная боль и недомогание. Когда количество газа увеличивается до 20-30%, это приводит к опасному дефициту кислорода, что может вызвать удушье.

Что такое сжиженный газ?

Аварийные ситуации

Возможные аварийные ситуации и аварии на газопроводах:

утечка газа в зданиях
механическое повреждение газопровода
прерывание подачи газа
утечка газа за пределы строений
внезапные изменения давления газа в сети
неконтролируемое воспламенение газа
взрыв в зданиях, подключенных к газовой сети
пожар в защитной зоне газопровода или вокруг нее

ДЕЙСТВИЯ В СЛУЧАЕ ГАЗОВОЙ АВАРИИ

Важно соблюдать инструкции по использованию газовых приборов, предписания газовой компании и не проявлять беспечности при пользовании газовыми приборами.

Наиболее распространенной причиной газовой аварии является утечка. Она может быть вызвана:

неправильной установкой оборудования
ошибками в эксплуатации
беспечностью и т. д.

Утечка газа сама по себе еще не является бедствием, это называется аварийной ситуацией, которая может привести к аварии, если дальнейшие действия будут неправильными.

При покупке баллона сжиженного газа (PROPAAN) убедитесь, что продающее газ предприятие предоставляет со своей стороны оперативную услугу в случае газовой аварии.

Найдите контактные данные поставщика/обработчика природного газа (метан) (например, информационный номер в случае аварии) и удостоверьтесь в том, что специалисты при необходимости доступны.

Проинструктируйте членов семьи (особенно детей) о том, как себя вести в случае газовой аварии.

ВО ВРЕМЯ ГАЗОВОЙ АВАРИИ

Обнаружение утечки газа

Основные правила при обнаружении утечки газа:

если возможно, закрыть подачу газа
проветрить помещения, открыв окна и двери
не пользоваться в помещении открытым пламенем или электричеством
выйти из опасной зоны
проинформировать об опасности других людей и центр тревоги
если возможно, отключить в опасной зоне электричество

Закрытие подачи газа

Закрытие подачи газа зависит от того, где происходит утечка. Если причиной утечки является незакрытый кран у плиты, то это самая легкая ситуация.

Погасив огонь на газовой плите, нужно немедленно закрыть все газовые экраны. Если, однако, поврежден трубопровод, то необходимо закрыть тот кран, через который газ поступает в этот трубопровод.

В случае газовых баллонов ясно, что если газ где-то утекает, то баллон нужно быстро закрыть. Если поврежден баллон, то нужно немедленно вызвать на место ту фирму, где был куплен баллон, или проинформировать об опасности центр тревоги.

Проветривание помещений

Помещения необходимо быстро проветрить, чтобы в них не образовалось взрывоопасной газовой смеси. Открытые окна и двери помогут уменьшить ущерб, если взрыв все же произойдет. Для того, чтобы опасность миновала наверняка, следует выполнять проветривание в течение как минимум 30 минут. Это должно обеспечить чистоту воздуха при условии, что газ больше не поступает.

Искры и электричество

Любой источник возгорания — открытое пламя, электрическая искра и т. д. — может воспламенить находящийся в помещении газ и, в зависимости от концентрации газа, вызвать взрыв. Чтобы предотвратить возникновение электрических искр, после обнаружения опасности нельзя включать или выключать никакое электрическое устройство или вытаскивать штепсель из розетки.

Известно, что каждое включение/выключение генерирует в этом месте небольшие искры. Даже если в заполненной газом комнате горит свет, безопаснее оставить его гореть, чем выключать, так как из-за выключения могут возникнуть искры. Наиболее часто такие ситуации встречаются на кухне, потому что газовые плиты расположены там. С электрической точки зрения очень опасным устройством является холодильник, поскольку в нем через определенные промежутки времени автоматически происходит включение и выключение компрессора. Этому также сопутствует опасная искра. Поэтому безопаснее всего отключить электричество во всей опасной зоне — во всей квартире, доме и т. д.

ВНИМАНИЕ! Отключение электропитания можно выполнять только в том месте, где нет запаха газа, например на лестничной клетке, в другой комнате.

Покиньте опасную зону

Следует сразу же проинформировать об опасности других находящихся поблизости людей и покинуть опасную зону. Как можно скорее нужно проинформировать центр тревоги по номеру службы экстренной помощи 112.

Лестница и подвал

Если запах газа появился на лестничной клетке дома, следует по возможности открыть для проветривания окна лестничной клетки и дверь подъезда. Если газ проникает в подъезд из подвала, то ни при каких обстоятельствах нельзя проветривать подвал через лестничную клетку (опасность для жильцов).

Запрещается ходить в подвал!

Нужно открыть наружную дверь подвала и выйти из опасной зоны.

Если путем перекрытия подачи газа и проветривания помещений не удается понизить концентрацию газа в помещениях, начинают эвакуацию людей из дома. Все должны быть проинформированы о том, что использование открытого огня, курение и включение и выключение электрооборудования запрещено.

Если утечка не обнаружена или требуется много времени для ее ликвидации, специалисты перекрывают газопровод для всего дома. В подвал запах газа может проникать также из поврежденного подземного газопровода.

Утечка газа вне здания

Если запах газа обнаружен вне зданий, он может исходить от подземной утечки газа. В этом случае опасности подвержены здания, расположенные в радиусе 50 м от места утечки. Газ проникает в них через подвалы.

Необходимо принять все меры (прекратить движение, эвакуировать людей, проветривать помещения), чтобы предотвратить взрывы, удушения и другие несчастные случаи. Из поврежденной газовой трубы газ впитывается в почву и поднимается до плотного покрытия улицы или дороги.

Зимой газ поднимается до слоя промерзшего грунта и иногда может распространяться по песчаному основанию дороги довольно далеко.

Если запах газа ощущается во многих квартирах домов части города, это указывает на реальную опасность того, что давление газа в данной части города превысило допустимый предел. Повышение давления газа могло привести к поломкам газовых счетчиков потребителей и протечкам в трубопроводах или оборудовании. Всем следует посоветовать закрыть краны перед оборудованием и счетчиками, проветрить комнаты и дождаться прибытия специалистов.

Проинформируйте центр тревоги

При информировании центра тревоги нужно, отвечая на вопросы, сообщить следующее:

что произошло (общий характер и признаки аварии — запах, видимые повреждения, пожар и т. д.)
место, где произошла авария или где обнаружен запах газа (находится ли это место в помещении, на лестнице, в подвале, за пределами зданий?)
краны вблизи места аварии, где можно закрыть трубопровод, ведущий к месту утечки (перекрыто ли поступление газа?)
электрическое оборудование, подключенное к сети в помещении (есть ли в помещении электричество?)
открытое пламя поблизости (свечи, камин, печь и т. д.)
время обнаружения аварии
люди, соседние здания или другие объекты, находящиеся под угрозой
свое имя и контактные данные

ПОСЛЕ ГАЗОВОЙ АВАРИИ

Не забудьте помочь своим соседям и другим людям, которым может потребоваться особая забота и помощь — инвалидам, пожилым и другим людям с ограниченной дееспособностью.

После вынесения людей из заполненной газом среды следует начать оказывать им первую помощь и вызвать скорую помощь.

Не включайте электропитание, пока не убедитесь, что запах газа полностью исчез и все комнаты и кладовки должным образом проветрены.

Сообщите газовой компании о протекающих газовых приборах или баллонах.

Перед использованием оборудования, связанного с утечкой газа, специалисты должны обязательно проверить газовое оборудование или газовые баллоны или при необходимости заменить их.

А у вас почем газ?

Когда речь заходит о стоимости барреля нефти, чтобы оценить текущую динамику рынка энергоносителей, достаточно посмотреть на котировки эталонных Brent или WTI. Однако, когда мы слышим, что мировые цены на газ выросли или упали, возникают резонные вопросы — цены на природный трубный газ или сжиженный, в каком регионе мира произошел скачок, и как это отразится на экономике и акциях экспортеров?

Разница цен на газ в моменте может достигать сотен процентов в зависимости от рынка сбыта и удаленности добычи, способа доставки сырья, возможностей хранения и погодных условий региона его использования. На пике цен начала января, из-за аномально холодной погоды и резкого выбытия резервов сырья, курс газа варьировался от $340 за тысячу кубов на хабах Голландии до $660 в Испании. Азиатские контракты превышали планку в $700 за тыс. куб. м.

Помимо этого, для рынка газа характерна взрывная изменчивость цен — годовая волатильность контрактов достигает 70%, среднедневной риск превышает 4%. Для сравнения, годовая волатильность индекса акций S&P 500 — 35%.

Разбираемся в особенностях ценообразования рынка газа в различных регионах мира.

Потоки газа

По способу доставки топлива конечному потребителю рынок природного газа делится на трубопроводный (ТПГ) и сжиженный (СПГ), доставляемый морскими, речными, авто- и железнодорожными танкерными средствами.

По актуальным статданным корпорации BP, доля СПГ в общем экспорте газа составляла 35% (431 млрд. куб. м), на ТПГ приходилось 65% рынка, или 805 млрд. куб. м. За последние 20 лет темп роста рынка СПГ выше в 2 раза: среднегодовой прирост — 9,4% по СПГ против 5% у магистрального.

Здесь сказывается либерализация рынка, развитие инфраструктуры и даже геополитика. Конкуренция поставщиков возрастает, а «Газового ОПЕК», который мог бы стабилизировал отрасль в ситуации повышенной турбулентности, нет.

Ведущие игроки трубопроводного газового рынка:

Распределение ведущих ролей рынка СПГ:

Для России, как основного игрока рынка магистрального газа (28% мирового экспортного трафика и более 33% рынка Европы) и важного игрока сегмента СПГ (6-е место в мире с долей 6%), кризис 2020 г. привел к падению трубопроводных поставок на 10% и рост на 5,5% в секторе СПГ. По мере прохождения кризиса картина «по трубам» способна серьезно улучшиться, а противостояние экспортеров возрасти.

Основные потребители трубопроводного газа — Европа (60%), Северная Америка (18%), Азия (9%), СНГ (7%). Картина по СПГ кардинально отличается: Азиатско-Тихоокеанский регион забирает почти 75% СПГ, а Европа — 17%. Таким образом, борьба производителей разворачивается на фронте захвата европейского рынка сбыта по ТПГ и удержания доли азиатского трафика СПГ.

Учитывая долю России на рынках магистрального и сжиженного газа, можно сделать вывод, что сейчас для нас индикаторами курса газа в первую очередь служат цены на сырье в Европе (74% — вес регионального фактора) против 26% в АТР.

И это невзирая даже на кратное расхождение цен на различных континентах, поскольку волатильность стоимости обусловлена временными погодными условиями и вытекающими из этого спекуляциями. При изменении объемов поставок будет корректироваться и влияние регионального фактора.

Трудности перевода

Ценообразование газа отличается в зависимости от срочности исполнения сделок: торговля идет на рынках спот-контрактов и фьючерсов. Особняком стоят долгосрочные контракты между производителями и потребителями газа (в первую очередь ТПГ), излишки которого исторически и формируют спот-рынок.

Отдельный интерес представляет курсообразование американского газа. Популярностью пользуются фьючерсы на хабе Henry Hub. Эталонный биржевой срочный инструмент, котируемый на товарной площадке NYMEX (тикер NG).

Курс в несколько раз отличается от среднеевропейских, и тем более азиатских цен, поскольку не учитывает конечную стоимость для потребителя, включающую транспортировку, затраты на сжижение (регазификацию), страхование, рентабельность продавца.

Поэтому упоминание дешевизны американского газа по сравнению с европейским ТПГ видится некорректным. В реальности же разница может достигать 20% и более — не в пользу стоимости американского сырья.

Еще одной особенностью рынка газа служит разная метрическая система учета:

• в США цены указаны в британских термических единицах (Mmbtu)
• в Европе — Мвт/час (MWh)
• в России учет идет в тысячах кубических метров (Tcm)

Для перевода к единому знаменателю ($/куб) воспользуемся коэффициентами: 10,5 — для европейского мерила в MWh, 36 — для англо-американского Mmbtu. Коэффициенты конвертации могут отличаться в зависимости от физико-химических особенностей энергоносителя.

Например, цена газа на голландском хабе TTF на 27 января 2021 г.— 19,52 евро/MWh в долларах за тысячу кубов составит: 19,5*10,5*1,21 (курс EUR/USD) = $248 за тысячу кубов природного газа.

Куда смотреть

Отслеживать тренды рынка природного газа можно на следующих площадках:

NBP — Национальный балансирующий пункт Великобритании. Цены указаны в кубических футах.

TTF— хаб Голландии. Цены указаны в мегаватт-час.

EEX — Европейская энергетическая биржа (сервис по основным европейским хабам).

Henry Hub (NYMEX, NG) — хаб США. Цены указаны в британских термических единицах.

Platts JKM — ценовой маркер природного газа в азиатском регионе (Япония, Ю. Корея). Цены указаны в британских термических единицах.

Итого

Рынок природного газа имеет достаточно выраженную сегментацию по способу доставки топлива конечному потребителю. Единого центра курсообразования актива нет. Конкуренция за рынки сбыта идет по двум основным направлениям — Европа и Азия.

Ценообразование газа подвержено множественному влиянию факторов, порой приводящих к кратному расхождению цен в различных регионах планеты, чем не преминут иногда воспользоваться и сами производители в спекулятивных целях.

В разработке краткосрочных корреляционных моделей нет необходимости, поскольку волатильность товарного инструмента находится на очень высоком уровне. Вопросу среднесрочных зависимостей цен акций газовых компаний и котировок сырья посвящено отдельное исследование.

И конечно же, «у природы нет плохой погоды» — пониженные температуры приводят к повышенному спросу на энергоносители. В выигрыше — бюджеты экспортоориентированных государств, газовые компании и их акционеры.

БКС Мир инвестиций

Газ природный сжиженный. Общие характеристики – РТС-тендер

ГОСТ Р 57431-2017
(ИСО 16903:2015)

МКС 75. 160.30

Дата введения 2018-01-01

Предисловие

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Научно-исследовательский институт природных газов и газовых технологий — Газпром ВНИИГАЗ» (ООО «Газпром ВНИИГАЗ») на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 «Природный и сжиженные газы»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 марта 2017 г. N 219-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 16903:2015* «Нефтяная и газовая промышленность. Характеристики СПГ, проектирование и выбор материалов» (ISO 16903:2015 «Petroleum and natural gas industries — Characteristics of LNG, influencing the design, and material selection», MOD). При этом дополнительные примечания, ссылки, включенные в текст стандарта для учета особенностей российской национальной стандартизации, выделены курсивом**.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей.
** В оригинале обозначения и номера стандартов и нормативных документов в разделах «Предисловие», «Библиография» и приложении ДА приводятся обычным шрифтом, отмеченные в разделе «Предисловие» знаком «**» и остальные по тексту документа выделены курсивом. — Примечания изготовителя базы данных.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

Сведения о соответствии ссылочных национальных стандартов стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской федерации»**. Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает общие характеристики сжиженного природного газа (СПГ) и криогенных материалов, используемых в индустрии СПГ. Настоящий стандарт также содержит рекомендации по вопросам охраны здоровья и техники безопасности и предназначен для использования в качестве справочного документа при практическом применении других стандартов в области сжиженного природного газа. Стандарт можно использовать в качестве справочного материала при проектировании или эксплуатации установок по производству СПГ.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты*:
________________
* Таблицу соответствия национальных стандартов международным см. по ссылке. — Примечание изготовителя базы данных.

ГОСТ 30852.19-2002 (МЭК 60079-20:1996) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования

ГОСТ Р 56352-2015 Нефтяная и газовая промышленность. Производство, хранение и перекачка сжиженного природного газа. Общие требования безопасности

ГОСТ Р 56719-2015 Газ горючий природный сжиженный. Отбор проб

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 отпарной газ (boil-off gas): Газ, образующийся при производстве, хранении и транспортировании сжиженного природного газа.

3.2 конденсат (condensate): Углеводородная жидкость, конденсирующаяся из природного газа и состоящая в основном из пентанов (CH) и более тяжелых компонентов.

Примечание — В конденсате содержится некоторое количество растворенного пропана и бутана.

3.3 сжиженный природный газ [liquefied natural gas (LNG)]: Криогенная жидкость без цвета и запаха, состоящая в основном из метана, которая может содержать небольшие количества этана, пропана, бутана, азота и других компонентов, присутствующих в природном газе.

3.4 сжиженные углеводородные газы [liquefied petroleum gas (LPG)]: Углеводороды, находящиеся в газообразном состоянии при нормальных значениях температуры и давления, но легко переходящие в жидкое состояние при небольшом избыточном давлении при нормальной температуре, например пропан и бутаны.

3.5 газовый конденсат [natural gas liquids (NGL)]: Жидкая смесь углеводородов, выделяемая из сырого природного газа и содержащая этан, пропан, бутаны, пентаны и газовый бензин.

4 Сокращения

В настоящем стандарте применены следующие сокращения:

ВРПВЖ (BLEVE) — взрыв расширяющихся паров вскипающей жидкости;

СУГ (LPG) — сжиженные углеводородные газы;

КАР (QRA) — количественный анализ рисков;

МФП (RPT) — мгновенный фазовый переход;

ППЭИ (SEP) — поверхностная плотность энергии излучения;

СПГ (LNG) — сжиженный природный газ.

5 Общие характеристики сжиженного природного газа

5.1 Общие положения

Персонал, работающий с СПГ, должен быть ознакомлен с характеристиками природного газа в сжиженном и газообразном состояниях.

Потенциальная опасность при обращении с СПГ главным образом обусловлена тремя его важными свойствами:

a) СПГ — криогенная жидкость. При атмосферном давлении, в зависимости от состава, СПГ кипит при температуре приблизительно минус 160°C. При этой температуре пары СПГ имеют большую плотность, чем окружающий воздух;

b) очень небольшие объемы жидкости превращаются в большие объемы газа. Из одного объема СПГ образуется примерно 600 объемов газа;

c) природный газ, как и другие газообразные углеводороды, является легковоспламеняющимся веществом. В условиях окружающей среды концентрационные пределы воспламенения смеси паров СПГ с воздухом составляют приблизительно от 5% до 15% по объему газа. При накапливании газа в замкнутом пространстве воспламенение может привести к детонации и ударной волне вследствие избыточного давления.

Примечание — В Российской Федерации в соответствии с ГОСТ 30852.19 установлены значения концентрационных пределов воспламенения природного газа в смесях с воздухом: 4,4% об. (нижний) и 17,0% об. (верхний).

В настоящем стандарте приведены свойства СПГ и потенциально опасные факторы при обращении с ним. При оценке потенциально опасных факторов объекта СПГ проектировщики должны учитывать опасности всех производственных циклов. Часто источником основной опасности является не собственно СПГ, а другие факторы, связанные с производством СПГ, такие как криогенное оборудование завода по сжижению газа или высокое давление газа на выходе установок регазификации.

5.2 Свойства СПГ

5.2.1 Состав

СПГ является смесью углеводородов, состоящей преимущественно из метана, которая также содержит этан, пропан, азот и другие компоненты, обычно присутствующие в природном газе.

Физические и термодинамические свойства метана и других компонентов природного газа можно найти в справочной литературе и программах для термодинамических вычислений. Несмотря на то, что основным компонентом СПГ является метан, для вычисления характеристик СПГ не следует использовать параметры чистого метана. При отборе проб СПГ (см. ГОСТ Р 56719) необходимо принимать специальные меры для получения представительных проб в целях исключения недостоверных результатов анализа из-за испарения летучих компонентов.

Широко применяется метод отбора проб малого потока СПГ с непрерывным испарением при помощи специального устройства (испарителя), которое предназначено для обеспечения представительности пробы регазифицированного СПГ без фракционирования.

Другой метод — отбор пробы непосредственно из установки регазификации СПГ. Отобранные пробы затем анализируют с помощью обычных методов газовой хроматографии, например по стандартам [1] или [2].

5.2.2 Плотность

Плотность СПГ зависит от его компонентного состава и обычно колеблется в диапазоне от 430 до 470 кг/м, но в отдельных случаях может достигать 520 кг/м. Плотность СПГ зависит от температуры жидкости с градиентом температуры примерно 1,4 кг/(м·К).

Плотность может быть измерена непосредственно, но, как правило, ее вычисляют по составу газа, определенному методом газовой хроматографии. Для определения плотности СПГ рекомендуется использовать метод по стандарту [3].

Примечание — Указанный метод известен как пересмотренный метод Клозека — Мак-Кинли.
________________

1) Klosek, J., and McKinley, С., Densities of liquefied natural gas and of the low molecular weight hydrocarbons, Proceedings of 1st International Conference on LNG, 1968 (Плотность сжиженного природного газа и углеводородов с низким молекулярным весом, труды 1-й Международной конференции по СПГ, 1968).

5.2.3 Температура

В зависимости от компонентного состава СПГ имеет температуру кипения в диапазоне от минус 166°C до минус 157°C при атмосферном давлении. Изменение температуры кипения СПГ в зависимости от давления составляет примерно 1,25·10°C/Па. Температуру СПГ обычно измеряют с помощью медь/медь-никелевых термопар или платиновых термометров сопротивления, например, приведенных в стандарте [4].

5.2.4 Вязкость

Вязкость СПГ зависит от состава и обычно находится в диапазоне от 1,0·10 до 2,0·10 П при температуре минус 160°C, что составляет от 1/10 до 1/5 вязкости воды. Вязкость СПГ также зависит от температуры жидкости.

5.2.5 Примеры сжиженных природных газов

Три примера типичных СПГ приведены в таблице 1 (значения физико-химических характеристик получены путем моделирования).

Таблица 1 — Примеры сжиженных природных газов


Свойства при температуре кипения при нормальном давлении	СПГ1	СПГ 2	СПГ 3
Молярная доля, %:
N	0,13	1,79	0,36
CH	99,8	93,90	87,20
CH	0,07	3,26	8,61
CH	—	0,69	2,74
изо-CH	—	0,12	0,42
н-CH	—	0,15	0,65
CH	—	0,09	0,02
Молекулярная масса, кг/моль	16,07	17,07	18,52
Температура кипения, °C	-161,9	-166,5	-161,3
Плотность, кг/м	422	448,8	468,7
Объем газа, получаемый из 1 м СПГ при 0°C и 101,35 кПа, м/м	588	590	568
Объем газа, получаемый из 1 т СПГ при 0,0°C и 101,325 кПа, м/10 кг	1392	1314	1211
Массовая скрытая теплота парообразования, КДж/кг	525,6	679,5	675,5
Высшая теплота сгорания, МДж/м	37,75	38,76	42,59

Примечание — В Российской Федерации приняты стандартные условия измерения объема газа: температура 20,0°C и давление 101,325 кПа и для приведения к этим условиям значения объемов газа, указанные в таблице 1, необходимо умножить на 0,9313.

5.3 Физические свойства

5.3.1 Физические свойства отпарного газа

СПГ хранят в кипящем состоянии в теплоизолированных резервуарах большой вместимости. Любой приток тепла извне вызывает испарение части СПГ в газовую фазу. Испарившийся при этом газ называют отпарным газом. Состав отпарного газа зависит от состава СПГ. Например, отпарной газ может содержать 20% азота, 80% метана, а также следы этана; содержание азота в отпарном газе может быть примерно в двадцать раз выше, чем в СПГ.

Поскольку в газовую фазу испаряются преимущественно азот и метан, оставшаяся жидкость содержит большую часть высших углеводородов. Отпарные газы при температуре ниже минус 113°C — для чистого метана и минус 85°C — для смеси 80% метана и 20% азота будут тяжелее окружающего воздуха. При нормальных условиях плотность отпарных газов составляет примерно 0,6 плотности воздуха.

5.3.2 Мгновенное испарение

Как в случае любого находящегося под давлением флюида, при снижении давления СПГ ниже значения, при котором происходит его кипение, например при прохождении через клапан, некоторое количество СПГ испаряется, и его температура падает до новой точки кипения при данном давлении. Такой процесс известен как мгновенное испарение. Поскольку СПГ является многокомпонентной смесью, составы мгновенно испарившегося газа и оставшейся жидкости отличаются по причинам, приведенным в 5.3.1.

Например, при падении давления на 10 Па мгновенное испарение 1 м СПГ при температуре кипения, соответствующей давлению в диапазоне от 1·10 Па до 2·10 Па, приводит к выбросу примерно 0,4 кг газа. Более точное вычисление количества и состава жидких и газообразных продуктов мгновенного испарения многокомпонентных жидких сред, таких как СПГ, является сложной задачей. Для таких вычислений следует использовать надежные компьютерные программы термодинамических вычислений или программные комплексы технологического моделирования, содержащие соответствующую базу данных.

5.3.3 Разлив сжиженного природного газа

При попадании СПГ на землю (при аварийном разливе) сначала происходит интенсивное кипение, затем скорость испарения СПГ быстро падает до постоянного значения, которое определяется тепловыми свойствами грунта и притоком тепла, получаемого от окружающего воздуха. Скорость испарения СПГ может быть снижена за счет использования теплоизолированных поверхностей в местах возможных утечек. Скорость испарения СПГ с поверхностей разных материалов приведена в таблице 2. Значения приведены в качестве примера и должны быть проверены при их использовании для количественного анализа рисков (КАР) или проектирования.

Таблица 2 — Скорость испарения СПГ


Материал	Скорость испарения СПГ с единицы поверхности через 60 с, кг/(м·ч)
Щебень	480
Мокрый песок	240
Сухой песок	195
Вода	600
Обычный (стандартный) бетон	130
Легкий коллоидный бетон	65

При разливе СПГ небольшие объемы жидкости превращаются в значительные объемы газа, при этом из одного объема жидкости в условиях окружающей среды образуется приблизительно 600 объемов газа (см. таблицу 1).

Когда разлив происходит на поверхности воды, конвекция в воде настолько интенсивна, что скорость испарения, отнесенная к площади поверхности, остается постоянной. Площадь разлива СПГ будет продолжать увеличиваться до тех пор, пока скорость испарения жидкости не станет равна скорости притока жидкости, прибывающей в результате утечки.

5.3.4 Распространение и рассеяние газовых облаков

Первоначально газ, образующийся в результате испарения СПГ, имеет приблизительно такую же температуру, что и СПГ, и плотность, большую, чем плотность окружающего воздуха. Такой газ в первую очередь под действием силы тяжести будет распространяться по поверхности земли, пока не прогреется в результате поглощения тепла из почвы и перемешивания с окружающим воздухом.

Разбавление теплым воздухом повышает температуру и снижает молекулярную массу паровоздушной смеси. В результате этого облако будет иметь большую плотность, чем окружающий воздух, до тех пор, пока не будет разбавлено значительно ниже концентрационного предела воспламенения. Но при высоком содержании воды в атмосфере (высокая влажность и температура) может произойти конденсация воды при смешивании с холодными парами СПГ и разогревание смеси, при котором она станет легче воздуха и облако поднимется. Расширение и рассеяние облака паров при разливе СПГ являются достаточно сложными физическими явлениями и обычно могут быть теоретически вычислены с помощью компьютерного моделирования. Указанное моделирование должно быть проведено только специализированной организацией.

После разлива СПГ образуется «туман», вызванный конденсацией водяного пара в окружающем воздухе. Возможность наблюдения «тумана» (днем и при отсутствии естественного природного тумана) полезна для определения направления перемещения облака испарившегося СПГ, т.к. позволяет оценить опасность воспламенения смеси газа и воздуха.

При утечке из сосудов, работающих под давлением, или трубопроводов СПГ будет распыляться в виде струйных потоков в атмосфере с одновременным дросселированием (расширением) и испарением. Этот процесс сопровождается интенсивным перемешиванием паров СПГ с окружающим воздухом. Первоначально большая часть СПГ в паровом облаке будет содержаться в виде аэрозоля. В результате дальнейшего перемешивания СПГ с воздухом произойдет полное испарение мелких капель жидкости.

5.3.5 Воспламенение

Смесь паров СПГ с воздухом воспламеняется при концентрации паров СПГ в диапазоне от 5% об. до 15% об.

5.3.6 Пожар разлива СПГ

Поверхностная плотность энергии излучения пламени (ППЭИ) горящего участка СПГ диаметром более 10 м достаточно высока. Ее вычисляют по измеренному значению потока излучения и площади пламени. ППЭИ зависит от размера поверхности горения, выбросов дыма и способов измерения. С увеличением площади значение ППЭИ уменьшается.

5.3.7 Распространение и последствия волн давления

В свободном состоянии природный газ горит медленно с низким перепадом давления (менее 5 кПа). Давление может повышаться в местах с загроможденным или замкнутым пространством, например в местах с плотно установленным оборудованием или с плотной застройкой.

5.3.8 Меры предосторожности

Природный газ не может быть сжижен путем повышения давления при температуре окружающей среды. Фактически его температура должна быть понижена до температуры ниже минус 80°C, прежде чем он может быть сжижен при каком-либо давлении. Это означает, что присутствие любого количества сжиженного природного газа, например между двумя клапанами или в герметичном резервуаре без выпускного клапана, при нагревании приведет к резкому повышению давления вплоть до разрушения системы герметизации. Все установки и оборудование для СПГ должны быть спроектированы таким образом, чтобы диаметры сбросных отверстий и/или предохранительных клапанов соответствовали объему СПГ в резервуарах.

5.3.9 Ролловер

Термин «ролловер» относится к процессу, при котором в резервуарах для хранения СПГ образуется большое количество газа в течение короткого периода времени. Ролловер приводит к возникновению избыточного давления в резервуаре для хранения СПГ, если не приняты соответствующие меры для предотвращения указанного явления.

В резервуарах для хранения СПГ возможно наличие двух устойчивых слоев или областей, которые образуются, как правило, в результате неполного смешивания СПГ разной плотности — свежего и остатка в емкости.

Внутри слоя плотность жидкости одинакова, но плотность жидкости в нижнем слое резервуара больше плотности жидкости в верхнем слое.

В дальнейшем из-за притока тепла в емкости, тепло- и массообмена между слоями и испарения жидкости с поверхности плотность слоев выравнивается путем самопроизвольного перемешивания.

Такое самопроизвольное перемешивание называется ролловер, и если, как это часто бывает, жидкость в нижней части резервуара становится перегретой относительно давления паровой фазы в емкости СПГ, то ролловер сопровождается резким увеличением скорости испарения. В ряде случаев указанное выделение паров является очень быстрым и мощным. При этом повышение давления в емкости бывает достаточным, чтобы вызвать срабатывание клапанов сброса давления.

Первоначальное предположение заключалось в том, что, когда плотность верхнего слоя превышает плотность нижнего слоя, происходит инверсия (перемещение) слоев, отсюда и название ролловер. Более поздние исследования не подтвердили первоначальное предположение и показали, что при этом происходит интенсивное перемешивание слоев.

Возникновению ролловера, как правило, предшествует период, в течение которого скорость образования отпарного газа значительно ниже обычной. Поэтому следует тщательно контролировать скорость образования отпарного газа, чтобы убедиться, что жидкость не аккумулирует тепло. При подозрении на возникновение ролловера следует обеспечить циркуляцию жидкости в резервуаре для смешивания нижнего и верхнего слоев.

Ролловер можно предотвратить с помощью эффективного управления резервами СПГ. СПГ разных изготовителей, имеющий разный состав, следует хранить в отдельных резервуарах. Если невозможно обеспечить раздельное хранение, должно быть обеспечено хорошее перемешивание при заполнении емкости.

Высокое содержание азота в СПГ, производимом в установках сглаживания пикового потребления, также может вызвать ролловер вскоре после прекращения заполнения емкости вследствие преимущественного испарения азота. Как показывает практика, этот тип ролловера можно предотвратить путем поддержания содержания азота в СПГ менее 1% и при тщательном мониторинге скорости образования отпарного газа.

Таким образом, при подозрении на расслоение следует контролировать плотность СПГ в резервуаре, например, если резервуар заполнен СПГ разных изготовителей. При обнаружении расслоения должны быть приняты меры, снижающие степень риска.

5.3.10 Мгновенный фазовый переход

При контакте двух жидкостей с разными температурами при определенных условиях могут возникать мощные ударные волны. Это явление, называемое мгновенным фазовым переходом (МФП), может произойти при контакте СПГ и воды. Несмотря на то, что при этом не происходит воспламенение, создается волна давления, похожая на взрыв.

МФП в результате разлива СПГ на воду происходят редко и с относительно ограниченными последствиями. Теоретические предположения, согласующиеся с результатами экспериментов, можно обобщить следующим образом.

Когда две жидкости со значительно отличающимися температурами вступают в контакт и температура (в градусах Кельвина) более теплой жидкости в 1,1 раза выше, чем температура кипения более холодной жидкости, повышение температуры последней происходит настолько быстро, что температура поверхностного слоя может превысить температуру спонтанной нуклеации (появление пузырьков в жидкости).

В некоторых случаях такая перегретая жидкость испаряется за очень короткое время по сложному механизму цепной реакции с образованием пара со скоростью ударной волны.

Например, жидкости могут быть приведены в контакт в результате механического повреждения, что вызывает МФП, как было показано в экспериментах с разливом СПГ или жидкого азота на поверхности воды.

Результаты последних исследований позволили лучше понять сущность МФП для количественной оценки степени опасности этого процесса и определения достаточности предпринимаемых мер безопасности.

5.3.11 Взрыв расширяющихся паров вскипающей жидкости

Любая жидкость вблизи температуры кипения начинает чрезвычайно быстро испаряться при резком падении давления в системе. Известны случаи, когда самопроизвольный процесс расширения приводил к разрушению резервуаров и разбрасыванию обломков на несколько сотен метров. Указанное явление было названо взрывом расширяющихся паров вскипающей жидкости (ВРПВЖ).

Вероятность ВРПВЖ в установках СПГ крайне мала, поскольку СПГ хранится в резервуарах, которые разгерметизируются уже при достаточно низких давлениях, при этом скорость образования пара незначительна, или для хранения и транспортирования СПГ используют криогенные резервуары высокого давления и трубопроводы в пожарозащищенном исполнении.

6 Требования безопасности и охраны труда

6. 1 Общие положения

Следующие рекомендации приведены в качестве общего руководства для лиц, проводящих работы при производстве, хранении и транспортировании СПГ, однако в настоящем стандарте не рассматриваются все вопросы безопасности, связанные с его применением, и он не может заменять собой требования национальных или региональных стандартов по безопасности.

6.2 Воздействие холода

6.2.1 Предупреждение

Низкие температуры, характерные для СПГ, могут привести к различным повреждениям открытых частей тела. Воздействие низких температур на организм человека приводит к тяжелым последствиям, если персонал, работающий с СПГ, не защищен соответствующим образом.

6.2.2 Обращение с СПГ, холодовые травмы

Попадание СПГ на открытые участки кожи вызывает образование волдырей, похожих на ожоги. Газ, образующийся из СПГ, также имеет очень низкую температуру и может привести к ожогам. Нежные ткани, в том числе слизистые оболочки глаз, могут быть повреждены даже при кратковременном воздействии такого холодного пара, которое не повреждает кожу лица и рук.

Не следует касаться незащищенными частями тела нетеплоизолированных трубопроводов или емкостей, содержащих СПГ. Очень холодный металл прилипает к коже, которая повреждается при попытке отрыва от поверхности металла.

6.2.3 Обморожение

Резкое или длительное воздействие холодных паров и газов на организм человека вызывает обморожение. Локальная боль, как правило, является признаком обморожения, но иногда боль не ощущается.

6.2.4 Воздействие холода на легкие

Длительное дыхание в чрезвычайно холодной окружающей среде приводит к повреждению легких. Кратковременное воздействие холода может привести к затрудненному дыханию.

6.2.5 Переохлаждение

Опасность переохлаждения возникает даже при температуре до 10°C. Лица, пострадавшие от переохлаждения, должны быть выведены из холодной зоны и быстро согреты в теплой ванне при температуре от 40°C до 42°C. В этих случаях не следует использовать для согревания сухое тепло.

6.2.6 Рекомендуемая защитная одежда

При работе с СПГ для защиты глаз следует использовать защитные маски или специальные очки. При работе с криогенными жидкостями или охлажденными парами следует применять кожаные перчатки. Перчатки должны надеваться и сниматься достаточно легко, чтобы их можно было быстро снять при попадании криогенной жидкости. Даже при использовании перчаток все процедуры с оборудованием, содержащим СПГ, должны проводиться только в течение короткого промежутка времени.

При работе с СПГ следует надевать плотно прилегающие комбинезоны или одежду подобного типа, без карманов или манжет. Брюки следует надевать навыпуск, поверх сапог или ботинок. Перед использованием в закрытом пространстве одежда, на которую попала криогенная жидкость или охлажденные пары, должна быть проветрена на открытом воздухе вдали от источника воспламенения. Персонал, работающий с СПГ, должен знать, что защитная одежда обеспечивает защиту только от случайных брызг, поэтому следует избегать контакта с СПГ.

Примечание — При работе с криогенными горючими жидкостями следует использовать спецодежду из антистатической и огнестойкой ткани.

6.3 Воздействие сжиженного природного газа

6.3.1 Токсичность

СПГ и природный газ не являются токсичными веществами.

Примечание — СПГ и природный газ являются малотоксичными пожаровзрывоопасными продуктами. При работе с СПГ следует учитывать предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, установленные в гигиенических нормативах [5].

6.3.2 Асфиксия

Природный газ обладает только удушающим эффектом. Нормальное содержание кислорода в воздухе составляет 20,9% об., окружающая среда, содержащая менее 18% об. кислорода, оказывает потенциально удушающее воздействие. При высоких концентрациях природного газа может наблюдаться тошнота или головокружение из-за недостатка кислорода. При выходе из зоны с пониженным содержанием кислорода симптомы удушья быстро исчезают. Содержание кислорода и углеводородов в воздухе рабочей зоны, где возможны утечки природного газа, должно постоянно контролироваться.

Даже если содержание кислорода в воздухе рабочей зоны достаточно для нормального дыхания, перед проведением работ следует определять содержание взрывоопасных компонентов. При работах во взрывоопасных зонах следует использовать инструменты только во взрывозащищенном исполнении.

6.4 Требования пожарной безопасности и средства защиты

При обращении с СПГ следует использовать огнетушители порошкового типа (предпочтительно с карбонатом калия). Персонал, работающий с СПГ, должен уметь пользоваться порошковыми огнетушителями при тушении горящих жидкостей. Для снижения теплового излучения при локализации пожара разлития СПГ следует использовать высокократную пену или блоки из пеностекла.

Должны быть доступны источники водоснабжения для охлаждения и получения пены. Не допускается применять воду для тушения пожаров СПГ.

Комплекс противопожарных мер и защиты должен соответствовать требованиям [6], [7] или ГОСТ Р 56352.

Огнетушители должны быть порошкового типа.

6.5 Цвет

Пары СПГ бесцветны. Однако при попадании их в атмосферу будет образовываться белое облако вследствие конденсации влаги из окружающего воздуха.

6.6 Запах

Пары СПГ не имеют запаха.

Примечание — Не обладают запахом пары СПГ, который получен из неодорированного и не содержащего сернистых соединений природного газа.

7 Конструкционные материалы

7.1 Материалы, используемые в индустрии сжиженного природного газа

7.1.1 Общие положения

Большинство материалов, применяемых для производства оборудования, подвержено охрупчиванию при воздействии очень низких температур. В частности, вязкость разрушения для углеродистой стали очень низка при температуре СПГ (минус 160°C). Для материалов, контактирующих с СПГ, должна быть подтверждена устойчивость к хрупкому разрушению.

7.1.2 Материалы, контактирующие со сжиженным природным газом

Материалы, которые не становятся хрупкими при контакте с СПГ, и области их применения приведены в таблице 3. Следует учитывать, что приведенный перечень не является полным.

Таблица 3 — Материалы, используемые в прямом контакте со сжиженным природным газом и области их применения


Наименование	Область применения
Аустенитная нержавеющая сталь	Резервуары, сливные рукава, болты и гайки, трубопроводы и фитинги, насосы, теплообменники
9%-ная никелевая сталь	Резервуары
Никелевые сплавы, ферроникель	Резервуары, болты и гайки
Железоникелевая сталь инвар (36% никеля)	Трубопроводы, резервуары
Алюминиевые сплавы	Резервуары, теплообменники
Медь и медные сплавы	Уплотнения, трущиеся поверхности
Эластомер	Уплотнения, прокладки
Бетон (предварительно напряженный)	Резервуары
Графит	Уплотнения, сальники
Фторэтиленпропилен	Электроизоляция
Политетрафторэтилен (тефлон)	Уплотнения, сальники, опорные поверхности
Политрифторхлорэтилен	Опорные поверхности
Стеллит	Опорные поверхности
Состав стеллита, % масс. : кобальт — 55, хром — 33, вольфрам — 10, углерод — 2.

7.1.3 Материалы, не контактирующие со сжиженным природным газом в нормальных условиях эксплуатации

Основные материалы, применяемые для сооружений, работающих при низких температурах, но не предназначенные для прямого контакта с СПГ при нормальных условиях эксплуатации, приведены в таблице 4. Приведенный перечень не является полным.

Таблица 4 — Материалы, не используемые в контакте с СПГ при обычных условиях эксплуатации


Наименование	Область применения
Низколегированная нержавеющая сталь	Шариковые подшипники
Бетон (предварительно напряженный, армированный)	Резервуары
Коллоидный бетон	Защитная обваловка
Древесина (бальза, клееная фанера, кора пробкового дерева)	Теплоизоляция
Эластомер	Мастика, клей
Стекловата	Теплоизоляция
Вермикулит (вспученная слюда)	Теплоизоляция
Поливинилхлорид	Теплоизоляция
Полистирол	Теплоизоляция
Полиуретан	Теплоизоляция
Полиизоцианурат	Теплоизоляция
Песок	Теплоизоляция
Силикат кальция	Защитная обваловка
Кварц (стекло)	Теплоизоляция
Пеностекло	Теплоизоляция, защитная обваловка
Перлит	Теплоизоляция

7. 1.4 Дополнительная информация

В качестве материала для теплообменников часто используют алюминий. Алюминий может контактировать с СПГ при условии, что СПГ не содержит примесей, вызывающих коррозию алюминия, например ртути.

Трубные и пластинчатые теплообменники, так называемые «холодные боксы», на заводах по сжижению природного газа как правило защищают стальным корпусом.

Алюминий также используют для изготовления подвесных крыш внутри резервуаров.

Оборудование и материалы, специально предназначенные для жидкого кислорода или жидкого азота как правило также пригодны для СПГ.

Оборудование, предназначенное для СПГ, рассчитанное на высокое давление и соответствующую температуру, должно быть спроектировано с учетом возможного снижения температуры в случае разгерметизации системы.

7.2 Термические напряжения

Наиболее часто криогенное оборудование, используемое в индустрии СПГ, подвергается быстрому охлаждению — от температуры окружающей среды до температуры, характерной для СПГ.

Температурные градиенты, возникающие в процессе охлаждения, вызывают термические напряжения, которые являются кратковременными и циклическими, при этом максимальное напряжение возникает вдоль стенок резервуаров, контактирующих с СПГ. Указанные термические напряжения нарастают с увеличением толщины материала и могут стать существенными при толщине более 10 мм. Для критических точек переходные или ударные напряжения можно вычислить с использованием установленных методов, и они должны быть испытаны на хрупкое разрушение.

Экстремальные температуры на объектах СПГ приводят к значительным тепловым расширениям или сжатиям. Для предотвращения перенапряжений трубопроводы и другие элементы конструкции необходимо располагать с учетом возможных смещений.

Если трубопровод заполнен СПГ частично, температурный градиент от верхней к нижней части трубы может вызывать напряжения изгиба и остаточные деформации, что может привести к разгерметизации, главным образом в местах фланцевых соединений.

Для минимизации изгибов и предотвращения напряжений из-за изменения температуры во всех режимах (охлаждение, нагрев, переходные режимы и др.) должны быть проведены исследования оборудования и трубопроводных систем на гибкость. Испытания на пластичность должны включать все обычные, аварийные и исключительные случаи нагрузки (вес, ветер, снег, землетрясения и др.).

Приложение ДА (справочное). Сведения о соответствии ссылочных национальных стандартов стандартам, использованным в качестве ссылочных в примененном международном стандарте

Приложение ДА
(справочное)

Таблица ДА.1


Обозначение ссылочного национального стандарта	Степень соответствия	Обозначение и наименование ссылочного стандарта
ГОСТ Р 56352-2015	NEQ	NFPA 59А «Стандарт по производству, хранению и обращению со сжиженным природным газом (СПГ)»
Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: — NEQ — неэквивалентные стандарты.

Библиография


[1]	ISO 6568	Natural gas — Simple analysis by gas chromatography
[2]	ISO 6974	Natural gas — Determination of composition with defined uncertainty by gas chromatography method
[3]	ISO 6578	Refrigerated hydrocarbon liquids — Static measurement — Calculation procedure
[4]	ISO 8310	Refrigerated hydrocarbon and non-petroleum based liquefied gaseous fuels — General requirements for automatic tank thermometers on board marine carriers and floating storage
[5]	ГН 2. 2.5.1313-03 Гигиенические нормативы	Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны
[6]	EN 1473	Installation and equipment for liquefied natural gas — Design of onshore installation
[7]	NFPA 59A	Standard for the production, storage, and handling of liquefied natural gas (LNG)


УДК 66-911.33:665.612.3:006.354		МКС 75.160.30
Ключевые слова: сжиженный природный газ, общие характеристики

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М. : Стандартинформ, 2017

Расположение запорных газовых клапанов, о которых домовладельцы должны знать

Фото: istockphoto.com

Если у вас есть газопровод, идущий к вашему дому, вам необходимо знать, где находятся ваши запорные газовые клапаны. Утечка газа или повреждение газопровода — это чрезвычайная ситуация, требующая немедленных действий. Прежде чем случится чрезвычайная ситуация, убедитесь, что вы знаете, где в вашем доме находятся запорные газовые краны и как ими управлять.

В вашем доме будет как основная газовая запорная арматура, так и индивидуальная запорная арматура для топки, плиты, сушилки и других газовых приборов.Обычно только в экстренных ситуациях вам необходимо перекрыть магистральный газопровод, ведущий к дому, например, когда вы чувствуете запах газа, слышите выход газа, видите разрыв газопровода или подозреваете утечку газа. В таких ситуациях первое, что вам следует сделать, это позвонить в газовую компанию. С другой стороны, газовые приборы со временем выходят из строя, их необходимо переместить или заменить, поэтому вам также необходимо знать, как использовать индивидуальные запорные клапаны для ваших приборов.

Найдите надежных местных профессионалов для любого домашнего проекта

Найдите и отключите подачу газа в ваш дом.

ШАГ 1. Найдите клапан.

Фото: istockphoto.com

В зависимости от того, где вы живете, и возраста вашего дома, расположение двух основных газовых клапанов может различаться. В среднем доме будет два запорных клапана на весь дом: клапан на стороне дома, который принадлежит домовладельцу и предназначен для его использования, и клапан на стороне дома, который принадлежит коммунальной компании и не предназначен. для домовладельцев. Главный запорный клапан со стороны дома можно определить по черной железной трубе, ведущей в дом к клапану.Главный запорный вентиль со стороны улицы, который следует использовать только в том случае, если вентиль со стороны дома не работает, находится прямо перед вашим газовым счетчиком.

Чтобы найти главный запорный газовый клапан со стороны дома, найдите участок дома, в который впервые входит газовая линия, и проследуйте по нему до первого клапана, с которым вы столкнетесь. Этот клапан может быть расположен сразу после того, как линия входит в дом, или дальше по линии, но всегда будет перед тройником в трубе или соединении с прибором. Рычаг, управляющий этим клапаном, будет располагаться на одной линии с трубой, когда газ включен, и будет располагаться перпендикулярно трубе в закрытом положении.
Чтобы найти блокировку подачи газа на улице, найдите свой газовый счетчик, который обычно находится снаружи дома или спрятан в подвале сразу после того, как газовая линия входит в здание. Если ваш счетчик находится в подвале, он очень часто будет обращен к окну, чтобы его можно было прочитать снаружи. На впускной стороне газового счетчика расположен прямоугольный металлический уличный клапан, которым необходимо управлять с помощью разводного гаечного ключа.

ШАГ 2: Выключите газ.

Прежде всего, убедитесь, что перед этим действительно необходимо отключить подачу газа. Для повторного включения газа, скорее всего, потребуется визит в газовую компанию, поэтому это следует делать только в экстренных случаях. Чтобы перекрыть подачу газа в дом с помощью запорного крана на стороне дома, переместите рычаг так, чтобы он находился под прямым углом к трубе. Это должно перекрыть подачу газа в ваш дом, но для рассеивания оставшегося газа в линии потребуется некоторое время.Подождите несколько секунд, прежде чем убедиться, что газ выключен.

Если у вас нет клапана на стороне дома или если клапан на стороне дома не работает, вы можете управлять клапаном на стороне улицы с помощью разводного гаечного ключа на 12 дюймов или больше. Поверните клапан на четверть оборота в любом направлении, чтобы он располагался поперек или перпендикулярно трубе.

ШАГ 3: Убедитесь, что газ отключен.

Первый способ убедиться, что у вас отключен газ, — это проверить газовый клапан и убедиться, что он находится перпендикулярно газовой линии.Если вы подозреваете, что у вас неисправный клапан, прислушайтесь к потоку газа по трубам и проверьте все горящие в данный момент контрольные лампы в любых старых приборах, чтобы определить, горят ли они. У более новых приборов нет контрольных ламп, поэтому, если вы не можете подтвердить, что газ отключен, лучше проявить осторожность и позвонить в газовую компанию, чтобы они вышли для проверки вашей газовой линии. Они смогут подтвердить, отключен ли газ и есть ли какие-либо проблемы с вашей системой.

ШАГ 4. Не включайте газ снова.

Каждый раз, когда вы закрываете главный клапан своей газовой системы, будьте без газа в течение как минимум одного-двух часов. Не пытайтесь снова включить подачу электроэнергии — вместо этого позвоните в свою газовую компанию. Они смогут правильно управлять клапаном и убедиться, что ваша система безопасна, проверив на предмет утечек и убедившись, что любые газовые приборы с контрольными лампами безопасно повторно зажигаются.

Имейте в виду, что отключать подачу газа в дом следует только в том случае, если вы подозреваете чрезвычайную ситуацию.В случае отдельных проблем с бытовой техникой всегда используйте газовый клапан индивидуального устройства.

Фото: istockphoto.com

Найдите источник газа в определенных приспособлениях.

Если необходимо заменить или отремонтировать прибор, необходимо отключить подачу газа к этому прибору. Также неплохо отключить подачу газа к приборам во время стихийного бедствия.

Каждый газовый прибор должен иметь подведенный к нему газовый трубопровод с клапаном, расположенным непосредственно перед прибором.Этот клапан, скорее всего, будет напоминать клапаны в вашей газовой магистрали, и им можно управлять, повернув клапан так, чтобы он располагался либо на одной линии с трубой, когда газ включен, либо перпендикулярно трубе, когда газ отключен.

Газовый плита : Этот клапан часто расположен в задней части духовки, и к нему можно получить доступ, выдвинув нижний ящик печи или осторожно вытащив всю плиту из стены.
Газ Furna CE : Клапан для печи или котла, вероятно, расположен непосредственно рядом с устройством и часто находится в легкодоступном месте на газовой линии.
Газовый водонагреватель: Для газового водонагревателя клапан чаще всего находится в нижней части водонагревателя, там, где подводящая линия идет к прибору.
Газовый камин: Отключение газового камина обычно находится на панели управления. Эту панель управления можно найти за передним экраном, где ручка, регулирующая поток газа, может быть переведена в положение «выключено».
Осушитель газа: Запорный вентиль осушителя газа находится за устройством, в том же месте, что и газовая плита.В некоторых сушилках есть нижний ящик, который можно использовать для доступа к газовой арматуре. Если у вас нет, вы можете получить доступ к запорному клапану, осторожно вытащив сушилку из стены.

Старые приборы могут иметь контрольную лампу, которую нужно будет повторно зажечь при повторном включении газа. Следуйте инструкциям производителя, которые обычно находятся на приборе или на веб-сайте производителя. Чтобы получить помощь с повторным включением контрольных ламп, обратитесь к профессионалу.

Найдите проверенных местных профессионалов для любого домашнего проекта

Где мои запорные клапаны для воды и газа?

Если вам нужно отключить газ или воду в вашем доме из-за необходимого ремонта или погодных условий, сначала вы должны знать, где находятся запорные краны для воды и газа.В идеале вам нужно будет определить местонахождение главного или главного отключения, а также отключения подачи до того, как произойдет аварийная ситуация.

ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: Если вы подозреваете утечку газа, не пытайтесь перекрыть подачу газа в вашем доме. Выйдите на улицу, отойдите от дома и позвоните в газовую компанию.

Если у вас протечка воды, у вашего муниципального поставщика воды может быть номер службы экстренной помощи, по которому вы можете позвонить, чтобы сообщить об этом.

Как найти главный запорный клапан подачи воды

На самом деле есть два основных клапана отсечки воды — один до того, как водопровод достигает счетчика, а другой на «стороне дома» счетчика воды. Они перекрывают подачу воды во всем доме. В более холодном климате и счетчик, и запорная арматура расположены внутри дома, чтобы предотвратить замерзание. В более теплом климате счетчик и клапаны будут находиться либо вне дома, либо под землей, внутри ящика.

Отключите водоснабжение в доме: Поверните главный запорный клапан, который находится на стороне дома, после счетчика.

Если это рычаг, поверните его под прямым углом или перпендикулярно к водопроводу.Чтобы снова включить воду, поверните рычаг так, чтобы он был параллелен или в том же направлении, что и линия подачи.
Если главный запорный клапан представляет собой круглую ручку, как у кранов на открытом воздухе, просто поверните его по часовой стрелке, чтобы выключить воду (вправо-плотно), и против часовой стрелки, чтобы снова включить воду (влево-вправо).

Примечание. Вы можете заметить два других клапана за пределами своего дома, но они предназначены только для городских рабочих. Запорный клапан подземного бордюра расположен между счетчиком воды в вашем доме и водопроводом на улице.Также есть «корпоративная остановка», где сходятся водопровод дома и водопровод.

Как найти запорные клапаны подачи воды

Не всегда необходимо отключать основную подачу воды. Если вы просто ремонтируете или заменяете одно приспособление, например, кран, вы можете перекрыть воду только в отдельной линии подачи. Этот запорный клапан, также называемый остановкой подачи, обычно представляет собой небольшую металлическую овальную или круглую ручку, расположенную на водопроводе, ведущем к вашим туалетам, водонагревателю, посудомоечной машине, смесителям, стиральной машине и смягчителю воды

В некоторых случаях вы можете найти Т-образный разъем на линии подачи воды для увлажнителя печи или льдогенератора холодильника.Обязательно следите за ними, поскольку они являются частым источником утечек. Строительные нормы и правила во многих областях требуют, чтобы они были заменены остановками подачи, чтобы предотвратить повреждение водой.

Как найти главный запорный газовый клапан

Если в вашем доме есть газовые приборы, главный запорный газовый клапан, который вам нужно искать, обычно находится внутри, там, где газовая линия входит в дом. Однако в старых домах может быть только одно отключение на самом счетчике. В большинстве случаев запорный клапан счетчика предназначен только для использования газовой компанией, пожарной службой или подрядчиком по сантехнике или HVAC.

Когда вы отключаете подачу газа, имейте в виду, что вам придется повторно зажигать контрольные лампы в ваших газовых приборах, если они не имеют электронной системы зажигания. Инструкции по повторному зажиганию обычно можно найти в руководстве пользователя или на самом приборе, но если вы не уверены или не уверены в этом, вы всегда можете позвонить профессионалу, например, Althoff Industries, чтобы он позаботился об этом за вас.

Отключите подачу газа в вашем доме: Способ отключения главного газового клапана зависит от того, какой тип установки установлен в вашем доме.

В новых домах запорный газовый клапан может выглядеть как ярко-желтый рычаг на черной железной трубе, где линия подачи газа входит в ваш дом. Чтобы выключить газ, просто поверните рычаг перпендикулярно линии, а затем поверните его параллельно линии, чтобы снова включить газ.

Если ваш дом более новый и оборудован газовой системой высокого давления, газопровод будет представлять собой гибкую медную трубу. Главный запорный клапан в помещении обычно находится рядом с печью или водонагревателем в вашем доме, прямо перед регулятором давления.

Дома, в которых используется пропан, будут иметь запорный клапан на баке, а также один на газовой линии перед подключением к первому прибору.

Чтобы отключить газ в старом доме, который использует природный газ и не имеет внутренней запорной арматуры, вам необходимо использовать уличный запорный вентиль на газовом счетчике. Клапан обычно выглядит как небольшой прямоугольник, но вам понадобится специальный гаечный ключ, чтобы его открывать и закрывать. Чтобы выключить газ, поверните вентиль перпендикулярно входящей газовой магистрали.Поверните вентиль параллельно линии, чтобы снова включить газ. Было бы неплохо купить гаечный ключ для отключения газового счетчика в местном магазине товаров для дома, а затем оставить его прикрепленным к счетчику на случай, если он вам понадобится.

Как найти запорные клапаны подачи газа

Каждый газовый прибор имеет индивидуальный запорный вентиль, поэтому вы можете отремонтировать или заменить его, не отключая подачу газа во всем доме. Обычно это рычаг, который вы поворачиваете перпендикулярно линии, чтобы отключить газ; поворот параллельно линии снова включит газ.

Сервисный или подающий запорный клапан для газовых приборов должен располагаться на гибкой линии подачи, называемой соединителем прибора, на расстоянии не более 6 футов от самого прибора. Линия может быть видна для печей, газовых каминов и водонагревателей, но газовые сушилки и печи нужно будет отодвинуть от стены, чтобы получить доступ к запорному клапану.

Эта информация предоставляется в качестве общего руководства. Althoff Industries не несет ответственности за предоставленную информацию.

Шаг 7 Утилиты — Знайте, когда и как отключать коммуникации — Город Окснард

Коммунальные услуги могут быть нарушены во время бедствия. Чтобы свести к минимуму вероятность получения травм и материального ущерба, важно, чтобы вы и ваши близкие знали, когда следует отключить коммунальные услуги, где найти механизм отключения и как это сделать безопасно.

Утечка природного газа может вызвать пожары и взрывы внутри здания.

Если вы чувствуете запах газа, слышите выход газа, видите разрыв газопровода или, если вы подозреваете утечку, закройте главный клапан и откройте все окна и двери.
Никогда не используйте свечи или спички, если вы подозреваете утечку. Не включайте электрические выключатели или приборы.
Найдите главный запорный клапан, расположенный на газовой линии, входящей в основной газовый счетчик. Обычно это снаружи вашего дома или здания или во внешнем туалете. Ваш главный клапан может выглядеть так:

Чтобы выключить газ, поверните клапан на четверть оборота в любом направлении. Когда рычаг пересекает направление трубы (см. Рисунок), газ отключается.

Держите серповидный гаечный ключ поблизости или газовый отсекатель, чтобы повернуть рычаг.

Никогда не пытайтесь снова включить газ. Подождите, пока это сделает ваша коммунальная компания. Это может занять несколько дней.

Блокировка подачи воды
Утечка воды может привести к материальному ущербу и создать опасность поражения электрическим током. После сильного землетрясения отключите подачу воды, чтобы защитить воду в вашем доме. Треснувшие трубы могут привести к попаданию загрязняющих веществ в водопровод вашего дома.Отключение воды обычно располагается во дворе перед домом, в гараже или там, где водопровод входит в дом. Гидравлический затвор находится на стояке и обычно представляет собой ручку или колесо. Поверните ручку или колесо по часовой стрелке, чтобы выключить.

Отключение электричества
Поражение электрическим током может произойти в результате прямого контакта с токоведущими проводами или чем-либо, что находится под напряжением по этим проводам. Найдите главный электрический выключатель, который обычно находится в гараже или на улице.

Коробка панели может иметь перекидной переключатель или ручку на большом автоматическом выключателе.Отключить электричество, когда:

В электрических устройствах возникает дуга или горение. Произошел пожар или значительная утечка воды. Вы чувствуете запах горящей изоляции. Область вокруг переключателей или вилок потемнела и / или горяча на ощупь.

Полная потеря мощности сопровождается запахом горящего материала.

Полезные веб-сайты: Газовая компания Южной Калифорнии — www.socalgas.com/stay-safe/

Эдисон, Южная Калифорния — www.sce.com / безопасность

Next Step 8 Опасные материалы — держитесь подальше!

Что делать, если при копании вы попали в газопровод?

_кредит

Современная жизнь усложнила строительство. Раньше копать на собственном участке было несложной задачей, требующей лишь инструментов и некоторого физического труда. В наши дни существует целый мир труб, проводов, линий и кабелей, пересекающих землю — все они ждут, чтобы встать у вас на пути, как только вы откроете землю.

Сфера картирования инженерных сетей стала очень успешной, помогая людям понять, что находится под их землей, чтобы можно было безопасно производить рытье и строительство.

Если разрезать кабельную линию неудобно, то повреждение газовой магистрали представляет серьезную опасность. При утечке газа даже самая маленькая искра может вызвать взрыв. Имея это в виду, что делать, если вы попали в газопровод?

Старт с профилактикой

Лучший первый шаг — это сразу избежать всей проблемы, точно определив, что находится под землей на вашем участке раскопок. Вы можете позвонить в различные коммунальные службы и получить от них как можно больше информации или воспользоваться услугой «позвоните, прежде чем копать» в вашем регионе (которая обычно бесплатна). Услуга должна охватывать все коммунальные услуги, так что это более эффективный подход.

Большинство этих служб сверяются со своими записями, чтобы точно определить, что находится (или не входит) в вашу собственность. Несмотря на то, что мы говорим здесь исключительно о газопроводах, полезно получить информацию обо всех возможных препятствиях. Чтобы получить более четкое представление о том, что находится под землей, чтобы охватить все базы и включить вещи, которые могут не быть зарегистрированы, наймите компанию, которая сделает картографирование с помощью георадара.

Имейте в виду, что во многих местах вас будут привлекать к ответственности, если вы все-таки откопали и ударили по коммунальному предприятию, не позвонив в службу за советом.

Вы попали в газопровод

Даже при всем вашем планировании несчастные случаи все равно могут случиться. Если вы попали в газопровод, немедленно эвакуируйте всех из этой зоны. Очистите область не менее 100 футов и выключите все силовое оборудование в том же диапазоне. Это означает электрические, а также любые газовые машины. Фонари с батарейным питанием или рабочие фонари также должны быть выключены. Любая легкая искра может воспламенить газ.

Не основывайте свои действия на том, чувствуете ли вы запах газа.Хотя природный газ должен иметь запах, небольшая утечка может не обнаруживаться на открытом воздухе, и газ будет продолжать просачиваться во время работы.

Как только вы очистите территорию, позвоните в газовую компанию. Дайте понять, что вы думаете, что попали в газовую трубу, и они сообщат вам, что делать дальше. Они, вероятно, смогут уточнить, что труба действительно является газопроводом (если вы не уверены), и пошлют профессиональную команду, чтобы разобраться с этим.

Если вы не позвонили в службу безопасности при раскопках заранее, пусть это не помешает вам позвонить.Страх судебного разбирательства или штрафов не должен мешать вам поступать правильно и сообщать о нанесенном ущербе. Риск пожара или взрыва слишком велик для этого.

[раскрытие *]

Вам также может понравиться:

Что такое природный газ? — Определить природный газ | Решение для природного газа

Чтобы дать определение природному газу, мы должны понимать, из чего он состоит, помимо понимания того, что он исходит от природы.Природный газ состоит из смеси четырех газов природного происхождения, каждый из которых имеет разную молекулярную структуру. Эта смесь состоит в основном из метана, который составляет 70-90% природного газа вместе с этаном, бутаном и пропаном. Эти газы являются результатом сжатого тепла и давления умерших животных, похороненных глубоко под поверхностью Земли на протяжении миллионов лет.

Природный газ добывается из недр Земли путем бурения скважин на природный газ и нефтяных скважин. После извлечения газ объединяется с жидкостью, называемой сырой нефтью — так мы можем преобразовать природный газ в повседневную энергию.

Зачем нужен природный газ?

Природный газ является полезным источником природной энергии, предлагая преимущества по сравнению с другими источниками энергии, такими как:
• меньше примесей
• менее химически сложный
• сжигание приводит к меньшему загрязнению
• производит меньше диоксида углерода (который является основным парниковым газом) , диоксид серы (первичный предшественник кислотных дождей), оксиды азота (первичный предшественник смога) и твердые частицы (влияет на здоровье и видимость), чем другие источники энергии
• доступный
• надежный, то есть доступный для добычи.

Природный газ также является экологически чистым источником энергии в следующих случаях:
• производство удобрений для этанола
• производство электроэнергии для домов и предприятий
• транспортировка по суше и морю
• производство электроэнергии
• производство метана для получения водорода
• используется в большинстве наших производственных продуктов.

Где природный газ?

Внутренняя добыча природного газа за последние несколько лет выросла более чем на 20%, и в настоящее время Америка является ведущим производителем газа в мире.Подсчитано, что у Америки есть запасы природного газа как минимум на 100 лет. Больше всего природного газа в штатах, включая Техас, Пенсильванию и Оклахому.

Интересные факты о природном газе

• Природный газ не имеет запаха, цвета, огнеопасен и нетоксичен.
• Природный газ был впервые обнаружен, когда от молнии загорелся газ, просачивающийся из-под земли на Ближнем Востоке между 6000 и 2000 годами до нашей эры.
• В 1626 году в Америке был обнаружен природный газ, когда французские исследователи обнаружили у коренных американцев воспламеняющиеся газы, которые просачивались из озера Эри.
• Искусственный вулкан извергается перед отелем MGM Mirage в Лас-Вегасе каждый час по вечерам и заправляется природным газом с запахом пина-колады.

Gas Supply — обзор

ME-GI газовые двигатели и двигатели на альтернативном топливе

Хотя двухтопливные четырехтактные среднеоборотные двигатели для судостроения дебютировали примерно в 2001 году, считалось, что применение этой технологии к двухтактным крейцкопфным двигателям было более целесообразным трудный. Когда компания Wärtsilä впервые установила двухтопливные двигатели на танкерах для перевозки СПГ, она должна была использовать отходящий газ из груза более эффективно, чем обычные паровые турбины.В то время компания MAN считала, что ценность груза лучше всего сохранить за счет повторного сжижения BOG и его возврата в груз, когда судно приводится в движение обычными тихоходными дизельными двигателями. По этой концепции было построено несколько танкеров-газовозов.

По мере того, как все больше внимания уделялось соблюдению требований уровней NOx Tier II и Tier III и сокращению выбросов SOx в зонах контроля выбросов, компания MAN начала изучать возможность создания двухтопливных двигателей для морского использования, уже применяя эту идею в производстве энергии на берегу.Первым плодом этого исследования, представленного в 2011 году, стал двигатель ME-GI. Это стало кульминацией многолетней работы, которая началась в 1990-х годах с прототипа двухтопливного двигателя MC-GI компании, который был введен в эксплуатацию на электростанции в Тиба, недалеко от Токио, Япония в 1994 году. Этот двигатель был одобрен по некоторым классификациям. общества, использующие морскую среду, но со стороны судовладельцев это не вызвало особого интереса.

После 20000 часов работы в этой стационарной установке для снятия пиков с двигателем мощностью 40 МВт 12K80MC-GI производства Mitsui в Японии компания Hyundai стала первым обладателем лицензии на двухтактный двигатель MAN Energy Solution, продемонстрировавшим новейшую концепцию ME-GI в Корее в конце 2012 г., а в апреле 2013 г. — Mitsui.В то время MAN Energy Solution предсказывала широкий потенциальный рынок для своего двигателя ME-GI.

ME-GI значительно отличался от двухтопливных четырехтактных двигателей тем, что он представляет собой дизель высокого давления и не использует цикл Отто, как другие двигатели. Технически разница между топливным и газовым двигателями незначительна, но двигатель GI обеспечивает оптимальную топливную гибкость.

Относительно небольшое количество компонентов требует модификации или добавления в сам двигатель, например, систему впрыска масла и газа.ME-GI может работать только на мазуте или на 95% СПГ (в качестве пилотного топлива требуется 5% мазута) или на любой их комбинации (рис. 14.36).

Рис. 14.36. Система впрыска топлива для двигателей ME-GI.

Газопровод выполнен с вентилируемым двустенным трубопроводом с датчиками УВ для безопасного отключения. Для управления газовым двигателем к проверенной системе управления ME добавлена система управления и безопасности GI. Помимо этих систем на двигателе, сам двигатель и его вспомогательное оборудование будут содержать несколько новых узлов.Наиболее важными, помимо системы газоснабжения, являются:

•: Система вентиляции для вентиляции пространства между внутренней и внешней стенкой двустенного трубопровода
•: Система уплотнительного масла , подача уплотнительного масла к газовым клапанам, разделяющим регулирующую нефть и газ. Эта система полностью интегрирована в двигатель, и верфи больше не нужно рассматривать эту установку.
•: Система инертного газа, обеспечивающая продувку газовой системы двигателя инертным газом.
•: Система управления и безопасности, включающая анализатор углеводородов для проверки содержания углеводородов в воздухе в двустенных газовых трубах.

Система управления и безопасности GI рассчитана на отказ до безопасного состояния. Все отказы, обнаруженные при работе на газовом топливе, включая отказы самой системы управления, приведут к остановке газового топлива и переключению на работу на топливе HFO. Затем следует продувка и дегазация газопроводов высокого давления и всей системы газоснабжения.Переход в режим жидкого топлива происходит без потери мощности двигателя.

Подача газа высокого давления проходит по главной «цепной» трубе, которая соединяет блок газовых клапанов каждого баллона и аккумулятор. Эта конструкция «цепной» трубы выполняет две важные задачи: отделение каждого блока цилиндров от остальных с точки зрения газовой динамики, использование хорошо зарекомендовавшей себя философии конструкции топливной системы двигателя ME и действие гибких соединений между жесткой системой магистральных трубопроводов и конструкция двигателя, защищающая от дополнительных напряжений в трубопроводах цепи, вызванных неизбежными различиями в тепловом расширении системы газопроводов и конструкции двигателя.

Буферный резервуар, содержащий примерно в 20 раз больше объема впрыска за один ход при максимальной продолжительной мощности (MCR), также выполняет две важные задачи: он подает количество газа для впрыска при небольшом, но заранее определенном падении давления, и он формирует важная часть системы безопасности.

Поскольку трубопровод подачи газа имеет конструкцию с общей топливораспределительной рампой, клапан впрыска газа должен управляться вспомогательной масляной системой управления. В принципе, он состоит из гидравлической системы управления маслом ME и системы клапанов ELGI и ELWI (электронный впрыск газа), подающих регулирующее масло высокого давления на клапан впрыска газа, тем самым управляя синхронизацией и открытием газового клапана.

Двухтопливная система впрыска ME-GI требует впрыска пилотного топлива и газового топлива в камеру сгорания. Для этого используются разные типы клапанов. Два из них предназначены для впрыска газа и два — для пилотного топлива. Вспомогательная среда, необходимая как для работы на топливе, так и на газе, следующая: подача газа высокого давления, подача жидкого топлива (пилотное масло) и подача управляющего масла для срабатывания клапанов впрыска газа.

Клапан впрыска газа соответствует традиционным принципам компактной конструкции.Газ попадает в клапан впрыска газа через отверстия в крышке цилиндра. Для предотвращения утечки газа между крышкой баллона / клапаном впрыска газа и корпусом клапана / направляющей шпинделя установлены уплотнительные кольца из термостойкого и газостойкого материала. Любая утечка газа через газовые уплотнительные кольца будет проводиться через отверстия в клапане впрыска газа в пространство между внутренней и внешней защитной трубой системы двустенных газовых трубопроводов, где утечка будет обнаружена датчиками углеводородов.

Газ непрерывно воздействует на шпиндель клапана при максимальном давлении около 300 бар. Чтобы предотвратить попадание газа в систему управления маслом через зазор вокруг шпинделя, шпиндель уплотняется уплотнительным маслом под давлением выше давления газа (на 25–50 бар выше).

Пилотный масляный клапан — это стандартный масляный клапан ME без каких-либо изменений, кроме форсунки. В качестве пилотного масла можно использовать HFO, MGO или MDO. Конструкция масляного клапана позволяет работать только на мазуте до MCR.Газовый двигатель может работать на мазуте при 100% нагрузке в любое время, не останавливая двигатель. Для продолжительной работы на жидком топливе рекомендуется заменить форсунки и добиться увеличения КПД примерно на 1% при работе с полной нагрузкой двигателя.

Газовое топливо соответствует топливу с низким содержанием серы, и для этого типа топлива MAN рекомендует использовать смазочное масло для цилиндров с TBN40. Для тяжелого дизельного топлива с высоким содержанием серы требуется смазочное масло для цилиндров с TBN 70. По сравнению с работой на HFO, газ дает более чистый выхлоп.При очень низком содержании серы или ее отсутствии SOx в выхлопных газах пренебрежимо малы. Твердые частицы значительно уменьшаются, поскольку они являются выбросами NOx и CO ₂.

При работе на нефтяном топливе при необходимости могут использоваться все стандартные методы снижения выбросов NOx, за исключением эмульгирования в воде. В конечном итоге катализатор SCR может сократить выбросы NOx до 98%, но система EGR также является вариантом.

Если система рециркуляции отработавших газов совмещена с работой на газе, двигатель может легко соответствовать требованиям Tier III.Уровень NOx при работе на газе на 20–30% ниже, чем при работе на HFO, и только около 30% выхлопных газов необходимо пропускать через систему рециркуляции отработавших газов, это приведет к более высокой эффективности на газе по сравнению с работой на HFO в Уровне III. зоны. Очистка воды в скруббере EGR — еще одна проблема, которая становится намного проще при работе двигателя на газе, поскольку выхлопные газы содержат ограниченное количество твердых частиц и не содержат SOx.

Стандартный двигатель ME-GI разработан для работы на СПГ, который в основном состоит из метана.Вариант ME-GIE был разработан позже для работы на этане, который в качестве топлива может быть получен из грузов судов, перевозящих этан или этилен.

Через год после анонса двигателей ME-GI компания MAN начала разработку новой модели, предназначенной для работы на других видах топлива с низкой температурой вспышки, кроме СПГ. Предполагаемое топливо будет жидким, а не газообразным. Результатом стал двигатель MAN B&W ME-LGI, который может работать на метаноле, сжиженном нефтяном газе и других жидких топливах, а также на мазуте. Хотя принцип работы двигателя ME-LGI аналогичен концепциям ME-GI, различия в свойствах топлива означают, что компоненты и вспомогательные системы ME-LGI будут отличаться от ME-GI.

Двигатель ME-LGI может поставляться в различных версиях, в зависимости от используемого типа жидкого топлива с низкой температурой воспламенения. Первым разработанным типом был ME-LGIM, предназначенный для работы на метаноле, за которым последовал ME-LGIP, работающий на сжиженном нефтяном газе. Топливо для двигателей ME-LGI классифицируется по давлению паров при 60 ° C, где метанол и этанол ниже одного бара, а СНГ и ДМЭ (диметиловый эфир) выше одного бара.

Впрыск топлива осуществляется с помощью бустерного клапана впрыска топлива (BFIV), использующего гидравлическую мощность 300 бар для повышения давления топлива до давления впрыска.BFIV представляет собой интеграцию конструкции бустера мазута MAN и его старой конструкции золотникового инжектора, которая использовалась с начала 2000-х годов. Обе конструкции хорошо зарекомендовали себя, а преимущество комбинированного решения состоит в том, что он сводит к минимуму общий вес и удаляет промежуточные трубы высокого давления. Благодаря этой конструкции общая инерция увеличивает время срабатывания клапана, а эксплуатационные испытания продемонстрировали более контролируемые профили впрыска.

SOLAS в настоящее время требует, чтобы все виды топлива, кроме СПГ (на который распространяется Кодекс IGF), имели температуру вспышки не менее 60 ° C.Этот вопрос находится на рассмотрении, но до тех пор, пока не будут приняты международные правила, использование топлива с низкой температурой воспламенения должно быть одобрено государством флага судна.

Метанол имеет температуру вспышки 11 ° C, поэтому MAN использует конструкцию с двойными стенками для всех компонентов метанола, и все утечки отслеживаются и собираются в двойном барьере, поэтому нет проблем, связанных с его использованием. Принято считать, что с метанолом работать намного проще, чем с СПГ. Чтобы можно было использовать метанол в качестве топлива на ME-LGI, крышки цилиндров оснащены клапанами форсунок усилителя топлива, разработанными специально для работы с метанолом.Для 50-цилиндрового двигателя это означает, что каждая крышка цилиндра оборудована двумя дополнительными форсунками для повышения давления метанола. Блок впрыска сжиженного газа (LGI) установлен на крышке цилиндра.

Крышка цилиндра с форсунками подкачки топлива и блоком управления LGI.

Этот блок содержит регулирующий клапан для впрыска топлива метанола, запорный клапан активации усилителя, клапан активации принудительного всасывания, продувочный клапан LGI и впускные / выпускные клапаны метанола. Все трубы для гидравлического масла и топлива имеют двойные стенки.Кроме того, из труб с двойными стенками для метанольного топлива выводится вентиляционный воздух.

Клапан форсунки усилителя метанола должен быть охлажден, а рабочие поверхности должны быть смазаны. С этой целью в двигатель интегрирована комбинированная система уплотнения и охлаждающего масла, обеспечивающая давление масла в системе 50 бар, и эта система одновременно смазывает все рабочие поверхности и контролирует, чтобы температура в бустерном клапане была ниже максимальной 60 ° C.

Давление уплотнительного масла создается внутри бустерного клапана, чтобы избежать загрязнения гидравлического масла, приводящего в действие клапан.У уплотнительного масла есть и другие преимущества. Это предотвращает попадание метанола в зонтичную систему и далее в сливную масляную систему. Системы охлаждающего масла и уплотнительного масла полностью интегрированы в конструкцию двигателя, включая оборудование для непрерывного мониторинга загрязнения масляной системы метанолом. Если в системе обнаружен метанол, двигатель перейдет в режим жидкого топлива, и метанол будет удален из двигателя.

В то же время сторона подачи охлаждающего масляного насоса будет переключена на чистое системное масло, а масляный контур будет промыт чистым маслом.Затем чистое масло будет собираться вместе с загрязненным маслом в резервуаре для охлаждающего масла, и система сможет продолжить работу только в том случае, если в резервуаре не будет обнаружено метанола.

Для обеспечения правильной температуры BFIV масло охлаждается в теплообменнике, который подключен к низкотемпературной системе охлаждения. Когда топливо впрыскивается, состояние сгорания контролируется датчиками индикатора среднего давления (PMI), расположенными в каждой из крышек цилиндров. Давление впрыска составляет примерно 500 бар.

Отслеживаются три условия горения, такие как давление сжатия, давление горения и давление расширения. Метанол под давлением 8 бар подается в двигатель по трубам с двойными стенками, вентилируемым сухим воздухом, отбираемым из системы пускового воздуха. Для засасывания воздуха на выходе устанавливается система вентиляции. Все метанольное топливное оборудование выполнено в двустенной конструкции, и любая утечка метанола перерастет в пары метанола.

Это контролируется датчиками УВ, расположенными рядом с выпускным отверстием системы труб с двойными стенками.В случае слишком высокого содержания паров метанола в вентиляции система безопасности отключит работу на метаноле и вернется к работе только на жидком топливе. Это переключение выполняется плавно и без потери мощности.

К концу 2019 года MAN реализовал продажи всех типов двигателей, предназначенных для работы на газе и альтернативных топливах. Хотя многие из них еще не завершены, количество задействованных судов превышает 130. Это немалое достижение, поскольку бункеровочная инфраструктура все еще находится на начальной стадии, и только суда, подходящие для конкретных рабочих районов, где есть топливо, были указанные с этими двигателями.

Новый конкурент MAN — WinGD — также демонстрирует данные о продажах своих двухтопливных двухтактных двигателей низкого давления с циклом Отто, и, похоже, MAN хотел бы конкурировать и здесь. В октябре 2019 года MAN объявил, что в сотрудничестве со своим лицензиатом Hyundai Heavy Industries разрабатывает новый двигатель, известный как ME-GA. Это двигатель низкого давления с пятью и шестицилиндровыми моделями с диаметром цилиндра 700 мм, предназначенный в качестве первого предложения.

MAN назвал интерес со стороны сектора газовозов СПГ основным мотиватором.Его двигатели ME-GI в основном поставлялись для использования на двухмоторных танкерах для перевозки СПГ, поэтому новая модель должна выйти на этот рынок, поскольку не потребует дорогостоящих устройств подачи топливного газа, таких как компрессор высокого давления для повышения давления кипения. -отходящий газ до давления впрыска 300 бар, необходимого для двигателя ME-GI.

Первый G70ME-C10.5-GA будет производить до 2830 кВт на цилиндр и соответствовать стандарту NOx Tier III в газовом режиме без дополнительной обработки выхлопных газов. Мощность при номинальной мощности L1 составит 14 150 и 16 980 кВт соответственно при частоте вращения коленчатого вала 78 об / мин в пяти- и шестицилиндровых конфигурациях.Тем не менее, компоновочная схема в каждом случае обеспечивает высокую степень гибкости и выбора в отношении указанных в контракте комбинаций максимальной продолжительной мощности и скорости. Например, у L4 SMCR мощность на цилиндр составляет 1920 кВт при 66 об / мин. Конструкция будет иметь те же очертания и площадь основания, что и двигатель G70ME-C10.5, который может выдавать до 3100 кВт на цилиндр при 78 об / мин (таблица 14.6).

Таблица 14.6. Двигатели MAN B&W ME-GA.

Диапазон мощности 9042 (SMCR) 5-цилиндровая модель

Тип	Двухтопливный двухтактный
Диаметр цилиндра	700 мм
Ход поршня	3256 мм
Передаточное число 419 / цилиндра65
Мощность на цилиндр, номинал L1	2830 [защита электронной почты] об / мин
Номинальная мощность / цилиндр L2	2260 [защита по электронной почте] об / мин
Мощность / номинал L3, мощность	2400 [электронная почта защищена ] Об / мин
Мощность на цилиндр L4	1920 кВт при 66 об / мин
Среднее эффективное давление L1 номинальное	17,4 бар
Варианты двигателей Номера цилиндров	5 и 6
9600–14150 кВт
Диапазон мощности (SMCR) 6-цилиндровая модель	11520–16 980 кВт

Лицам, эвакуированным при утечке газа Hertford, возможно, придется подождать до конца следующей недели, чтобы вернуться в зону

ХЕРТФОРД, Н.C. (WAVY) — Бригады все еще работают над устранением повреждений, нанесенных магистральной газовой магистрали города Хертфорд, и, похоже, оставшиеся эвакуированные жители и предприятия не смогут вернуться до конца следующей недели.

В заявлении, опубликованном в понедельник аварийными службами Piedmont Natural Gas и округа Perquimans, говорится, что бригады завершили гидроиспытания и подтвердили прочность и целостность недавно построенной линии.

В понедельник компания Piedmont Natural Gas смогла установить новую байпасную линию.Работа во вторник будет включать подключение новой линии к существующей инфраструктуре транспортировки природного газа.

«Мы по-прежнему ожидаем, что ремонт будет завершен к концу недели, возможно, уже в четверг», — говорится в заявлении.

Инцидент произошел утром во вторник, 8 декабря, когда полицейское управление Хертфорда объявило о разрыве.

Тэмми МакГи, представитель Piedmont Natural Gas, сообщила, что подрядчик NCDOT ударил по линии во время строительства моста Wynne Fork Road.

10 On Your Side подтвердили, что строительные бригады работали над новым мостом и забивали сваи около 9 часов утра, когда они прорвали главную линию электропередачи.

S.T. Wooten Construction из Уилсона, Северная Каролина, была подрядчиком по замене моста для NCDOT. 10 On Your Side обратился к компании за комментариями и опубликует любой ответ.

По данным NCDOT, строительство на замене моста началось в августе г. и должно было завершиться в конце апреля.Неясно, как инцидент повлияет на этот график.

Первоначально проект по замене моста планировалось начать в ноябре 2018 года. По иронии судьбы он был отложен до конца лета 2020 года, чтобы можно было завершить несколько исследований, которые гарантировали бы, что забивка строительных свай не поставит под угрозу газопровод в Пьемонте.

Согласно NCDOT, исследования показали, что сваи должны быть установлены не ближе семи футов от линии.

Три сваи забиты без происшествий.По данным NCDOT, во время работы по установке четвертой и последней сваи рабочие Вутена произвели удар на газопровод.

10-дюймовая линия передачи природного газа обслуживает около 2 500 потребителей от района Хертфорд до Элизабет-Сити, заканчиваясь на побережье. Пьемонт говорит, что клиенты не потеряли услуги по поставке природного газа, и система работает безопасно. Компания предложила оплачивать гостиничные номера тем, кто их хочет.

Когда разрыв произошел изначально, сотрудники службы экстренного реагирования эвакуировали территорию, находящуюся в непосредственной близости, и жители близлежащих районов, которым необходимо было эвакуироваться, напрямую связались либо с полицией, либо со службой пожарной охраны.

Среди них были Джим и Франсин Джонс, которые живут на углу Винн-Форк и Эдентон-роуд. Во вторник утром они постучали в дверь.

«У нас есть семья в Вирджинии, поэтому мы, вероятно, проведем с ними пару дней, пока не узнаем, что можем вернуться сюда», — сказал Джим Джонс.

Говорят, им пришлось пробраться обратно за необходимыми вещами.

«У нас есть медицинское оборудование, CPAP и все, что нам действительно нужно», — сказала Франсин Джонс.«И несколько смен одежды, собачий корм и тому подобное».

Для тех, кому некуда было пойти, устроили временное эвакуационное убежище. Вечером во вторник жителям Гастон Драйв разрешили вернуться домой. Всем, кто жил в районе, расположенном ближе всего к мосту, были предоставлены гостиницы на ночь.

НИЖЕ: вертолет Chopper 10 пролетает над участком газопровода в Хертфорде, Северная Каролина, 8 декабря 2020 года. Менеджер округа Перкиманс Фрэнк Хит говорит, что турбулентность в воде в Ракун-Крик была вызвана утечкой газа из прорвавшейся трубы линия.

К вечеру четверга компания Piedmont Natural Gas сообщила, что первоначальная эвакуация охватила около 25 домашних хозяйств, но все, кроме семи, смогли вернуться домой в течение нескольких дней после инцидента.

Коммунальное предприятие заявило, что оно обеспечивает непрерывный круглосуточный мониторинг уровней природного газа на месте происшествия и в окрестностях, и уровни остаются безопасными, но граждане могут ожидать сохранения запаха еще несколько дней.

По словам официальных лиц, люди чувствовали запах добавки к пропону и природному газу, которые помогали обнаруживать утечки.Те, кто находится рядом с зоной строительства, также могут продолжать чувствовать запах одоранта, который придает природному газу характерный запах «тухлого яйца».

Официальные лица утверждают, что одорант безвреден. Поскольку ветер смещается и разносит запах в разные области, и те, кто раньше не ощущал его, могут теперь ощущать этот запах.

Тем не менее, если вы используете пропан или природный газ в своем доме или на работе, официальные лица Pasquotank-Camden-Elizabeth City говорят, что не следует предполагать, что запах исходит от утечки в округе Перкуиманс.

Если вы подозреваете утечку природного газа в вашем доме или офисе, немедленно покиньте этот район и позвоните по телефону
911 или Piedmont Natural Gas по телефону 800-752-7504.

Что касается утечки природного газа в окружающую среду, Пьемонт говорит, что газ продолжает выходить из разорванной линии, поскольку он «взбивает грязь и воду из русла ручья». Поскольку он находится в газообразном состоянии, он не похож на масло или жидкость.

Официальные лица говорят, что природный газ легче воздуха, поэтому он быстро поднимается и рассеивается в атмосфере.«Загрязняющие вещества не сбрасываются в ручей, а выходящий природный газ не причиняет вреда реке и окружающей среде».

Кроме того, блеск, который можно было увидеть на Раккун-Крик, можно отнести к водорослям, встречающимся в природе, и не был связан с разрывом газопровода.

Местный центр управления инцидентами, а также Центр управления инцидентами с природным газом в Пьемонте,
остаются активными, и строительство продолжается круглосуточно и без выходных.

В целях безопасности населения и строительных рабочих жителей просят избегать передвижения в непосредственной близости от участка.

Магистральный газопровод: возведение и особенности

Магистральный газопровод – важный элемент энергообмена.

Возведение магистрального газопровода

Материалы для строительства магистрального газопровода

Изоляция и защита магистрального газопровода

Материалы для изоляции и защиты от коррозии магистрального газопровода

Геотекстиль Геофлакс для магистрального газопровода

Теплонит Геофлакс для магистрального газопровода

Геомембрана Геофлакс для магистрального газопровода

Скальный лист Геофлакс для магистрального газопровода

Монтаж материалов для изоляции и защиты от коррозии магистрального газопровода

Подписаться на рассылку Полезной информации можно через форму ниже:

Газ плотный — Что такое Газ плотный?

Что такое LNG (СПГ)

Что такое сжиженный газ? — Утечки газа

Утечки газа — Päästeamet

А у вас почем газ?

Газ природный сжиженный. Общие характеристики – РТС-тендер

Предисловие

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Сокращения

5 Общие характеристики сжиженного природного газа

6 Требования безопасности и охраны труда

7 Конструкционные материалы

Библиография

Расположение запорных газовых клапанов, о которых домовладельцы должны знать

Где мои запорные клапаны для воды и газа?

Как найти главный запорный клапан подачи воды

Как найти запорные клапаны подачи воды

Как найти главный запорный газовый клапан

Как найти запорные клапаны подачи газа

Шаг 7 Утилиты — Знайте, когда и как отключать коммуникации — Город Окснард

Что делать, если при копании вы попали в газопровод?

Старт с профилактикой

Вы попали в газопровод

Что такое природный газ? — Определить природный газ | Решение для природного газа

Где природный газ?

Gas Supply — обзор

ME-GI газовые двигатели и двигатели на альтернативном топливе

Лицам, эвакуированным при утечке газа Hertford, возможно, придется подождать до конца следующей недели, чтобы вернуться в зону

Добавить комментарий Отменить ответ
