Монтаж труб из сшитого полиэтилена своими руками по схеме

На чтение 4 мин. Просмотров 714 Опубликовано 25.11.2018 Обновлено 22.07.2019

Стальные изделия для водопроводов с успехом заменяют изделия из полимеров. Монтаж водопроводных труб из сшитого полиэтилена можно выполнить своими руками – он не потребует профессиональных навыков и дорогостоящего оборудования. Но, чтобы обустроить качественный трубопровод из этого вида материала, нужно не только купить подходящие изделия, но и определиться со способом соединения.

Виды труб из сшитого полиэтилена

На данный момент из этого материала производят 2 вида продукции:

• универсальные – отлично подходят для любых систем подачи воды: теплый пол, горячее водоснабжение и т.д.;
• специализированные – это трубы из сшитый полиэтилен применяемые либо для отопления, либо для водоснабжения.

Не важно, какие трубы применяются для самостоятельного монтажа, они экологичные и безопасные для человека, их допустимо применять для подачи питьевой воды.

Инструкция по монтажу

Монтаж коммуникационных труб из сшитого полиэтилена часто выполняют своими руками. Существует несколько видов соединения отдельных элементов в системе:

• компрессионный;
• прессовочный;
• электросварной.

Монтаж труб из сшитого полиэтилена по инструкции

Сборка трубопровода из сшитого полиэтилена любым из этих способов производится с применением различных фитингов.

Прежде, чем приступать к монтажу следует подготовить набор необходимых инструментов:

• труборез, который обеспечит ровный срез трубы под углом 90 градусов;
• пресс гидромеханический;
• цанговый расширитель – помогает увеличить просвет трубы и беспрепятственно ввести в него фитинг;
• плоскогубцы;
• фитинги;
• гаечные ключи – применяются при затягивании гайки.

Важно! Если решено применить сварной метод стыковки, понадобиться специализированный аппарат, который часто берут напрокат.

Теперь рассмотрим подробно самые простые и доступные методы совмещения труб из сшитого полиэтилена.

Соединение компрессионными фитингами

Компрессионный метод отлично себя охарактеризовал как при монтаже водопроводных систем, так и при обустройстве отопления.

Алгоритм выполнения работ:

• отрезать элемент нужной длины и надеть гайку, резьба которой будет направлена к соединителю;
• на край элемента установить разрезное кольцо – оно монтируется довольно просто и обустраивается на расстоянии 1 мм от края отрезка;
• вставить в трубу фитинг так, чтобы колечко оказалось на штуцере элемента соединения;
• гайку пододвинуть и начать накручивать на соединитель при помощи ключей.

Важно! В процессе закручивание главное не перетянуть гайку и не сорвать резьбу с фитинга, но при этом постараться плотно и качественно закрутить место соединения.

Этот способ применим, если прессовочного аппарата нет в наличии.

Прессовочные фитинги

Этот способ крепления эффективно соединяет трубы, но стоит понимать, что демонтажу такие коммуникации не подлежат.

Этапы сборки:

• на конец трубы надевают кольцо пресс-гильзы;
• при помощи расширителя вгоняют внутрь трубы фитинг – он должен войти достаточно свободно и до упора;
• поверх фитинга обустраивают пресс-гильзу, которая плотно обожмет фитинг, так как данный материал обладает молекулярной памятью.

Процесс немного сложнее того, что описан ранее, но крепление получается более надежным в стрессовых ситуациях, например, когда в отопительной системе резко увеличивается давление.

Электросварное соединение

Перед применением этого способа соединения полиэтиленовых труб, следует подготовить аппарат, применяемый для этих целей специалистами.

Инструкция выполнения соединения следующая:

• на конец трубы устанавливается сварная муфта;
• к клеммам на фитингах подключают электросварной агрегат;
• соединяются оба отрезка трубы и на внутреннюю часть фитинга начинают подавать электрический ток до тех пор, пока концы труб не нагреются и не прилипнут друг к другу достаточно крепко;
• затем аппарат можно отключить и дождаться полного остывания конструкции.

Соединения, выполненные сварным способом, выдерживают давление более 12 атмосфер.

Как только монтаж окончен, можно подключать систему к коллектору и проверять ее работоспособность.

Заключение и полезное видео

Самостоятельный монтаж труб из сшитого полиэтилена занятие увлекательное и достаточно простое. Но для получения качественной коммуникационной системы, стоит изучить характеристики материала и учесть нюансы сборки конструкций.

Монтаж труб из сшитого полиэтилена своими руками

Монтаж труб из сшитого полиэтилена – это мероприятие, направленное на обустройство своими руками высокопрочных, долговечных и надёжных внутренних коммуникационных сетей и систем с применением специальных фитингов.

О трубах

PEX-трубы на основе сшитого полиэтилена активно применяются мастерами при обустройстве самых разных низкотемпературных отопительных систем и с максимальными показателями нагрева теплоносителя до уровня 80-85°С. Ключевые различия таких изделий представлены:

• длиной;
• диаметром;
• толщиной стенок.

Доступная по цене и достойная по качеству альтернатива пластиковым трубам очень легко монтируется своими руками без применения дорогостоящего профессионального оборудования, что сокращает расходы на установку труб отопления, а также сетей для водоснабжения и системы «тёплый пол».

При изготовлении труб РЕХ используется технология сшивки полиэтиленов на молекулярном уровне. Образованием поперечных связей в цепочках углеводородных молекул обеспечивается высокие показатели жёсткости, термостойкости и прочности с наличием эффекта так называемой «памяти формы». В соответствии с производственной технологией, показатели процента сшивки могут быть очень разными:

• «a» – пероксидный катализатор при 85-90%;
• «в» – силановые полимеры в пределах 70%;
• «c» – радиационное воздействие при 60%;
• «d» – азотный катализатор в пределах 70%.

Помимо стойкости к ударам при резко отрицательном температурном воздействии, современные трубы из сшитого полиэтилена для отопления и систем водоснабжения домовладений загибаются без появления заломов, а также принимают изначальную форму даже после процесса значительного растягивания.

Способы присоединения элементов

Сегодня PEX-трубы реализуются в специальных бухтах, поэтому самостоятельно подобрать оптимальную длину, чтобы выполнить качественный монтаж труб из сшитого полиэтилена с самым минимальным количеством швов и стыкований не составит труда. Диаметр трубных элементов (в дюймах или мм) подбирается с учётом ключевых типовых характеристик монтируемой системы и вида комплектующих, используемых для выполнения подсоединений.

Своими руками и без применения сложного профессионального инструмента стыкование труб отопления и беспроблемно работающих систем для водоснабжения осуществляется посредством специальных фитингов, угловых изделий и кранов. Разновидностей фитингов немного, но каждая из них обладает своими особенностями и характеристиками, что нужно учитывать в процессе выбора.

Обжимные фитинги

Метод обжимного типа относится к категории механических подсоединений, но имеет отличия от компрессионного варианта. Отличием обжимных муфт является образование неразъёмного типа соединения с цанговым расширителем и пресс-фитингами. Технология работ:

• монтаж кольца на трубе;
• расширение раструбной части;
• вставка штуцера на место расширителя;
• установка кольца с его обжимом при помощи пресса.

Установка муфты на концевую часть трубы и непосредственный процесс прессования обеспечат вполне достойные показатели соединения, но при нарушении технологии уровень надёжности и герметичность не будут гарантированы.

Электросварные

Монтажные работы в системах отопления и водоснабжения, обустраиваемых на основе сшитого полиэтилена, потребуют применения специальных фитингов, изготавливаемых из полиэтилена марки «ПЭ-80» и «ПЭ-100». Их внутренняя часть обладает нагревательными спиралевидными элементами, а внешняя – парой присоединительных участков для электроконтактов. Технология работ:

• зачистка внешнего участка трубы;
• вставка муфты до ограничительной части;
• установка контактов сварки;
• сварочные мероприятия.

При выборе режима работы сварочного оборудования для получения прочного электросварного соединения учитывается вид PEX-труб, а также их диаметр и показатели толщины, что особенно важно для магистральной системы. Сварной тип соединения является сегодня одним из наиболее удобных и самых простых в исполнении вариантов, не требующих наличия профессиональных навыков.

Компрессионные

Вариант обеспечивает соединения на трубопроводных системах разного типа без применения сварки или резьбового стыкования, способен выдержать необходимый уровень давления и вибрационное воздействие. Технология работ:

• установка обжимного гаечного элемента;
• монтаж разрезной кольцевой части;
• плотная вставка штуцера;
• накручивание гайки.

Компрессионные фитинги представлены гайкой, штуцером, разрезным кольцом, что обеспечивает очень высокую надёжность и долговечность разъёмных соединений. Такие фитинги, как правило, изготавливаются из стандартной пищевой латуни, которая устойчива к вымыванию цинка. Достойной заменой является применение в работе соединителей на основе полифенилсульфона (PPSU), удобных при выполнении скрытого монтажа.

Какие лучше?

Следует отметить, что фитинги целесообразно приобретать у того же производителя, что и сами трубы из сшитого полиэтилена. Даже в условиях одинаковых заявленных размеров разница в показателях диаметра продукции от разных производителей часто составляет порядка 0.5 мм, что заметно осложняет монтаж труб из сшитого полиэтилена. Для организации системы водоснабжения или высокоэффективных отопительных сетей открытым способом, как правило, применяются особые компрессионные муфты.

Отличием обслуживаемых соединений является необходимость периодического подкручивания с целью сохранения высокого уровня надёжности. Аналогичный способ монтажа применяется при организации магистралей временного типа.

Обжимной способ может использоваться при скрытом монтаже систем разного назначения. При этом окончательная укладка и сокрытие трубопроводных сетей выполняются после того, как будет проверена целостность и герметичность всех соединений монтируемой системы в условиях максимального давления. Прокладка магистральных сетей значительного диаметра потребует использования электросварных фитингов.

Правила монтажа

Самостоятельный монтаж труб из сшитого полиэтилена потребует использования минимального количества инструментов, но проведение установки предполагает учёт свойств такого материала, составление плана работ и приобретение необходимых комплектующих. Монтаж труб из сшитого полиэтилена без привлечения профессиональных мастеров (своими руками) при очень большом диаметре трубопровода и достаточно высоком уровне давлении в системе – это значительные усилия, прикладываемые при формировании любого механического соединения достойного качества.

Посредством опрессовки получается герметичное соединение, сохраняемое в течение всего времени эксплуатации трубопровода. Правила такой установки предполагают обрезку трубы под прямым углом, её зачистку и формирование фаски. На отводной участок надевается обжимная специальная муфта, после чего внутрь самого канала вставляется штуцер пресс-фитинга до упора и производится максимально плотный обжим муфты при помощи пресс-клещей. Самым надёжным для труб из сшитого полиэтилена сегодня принято считать доступную пресс-технологию монтажа систем отопления и водоснабжения, которая осуществляется с применением специальных несложных устройств.

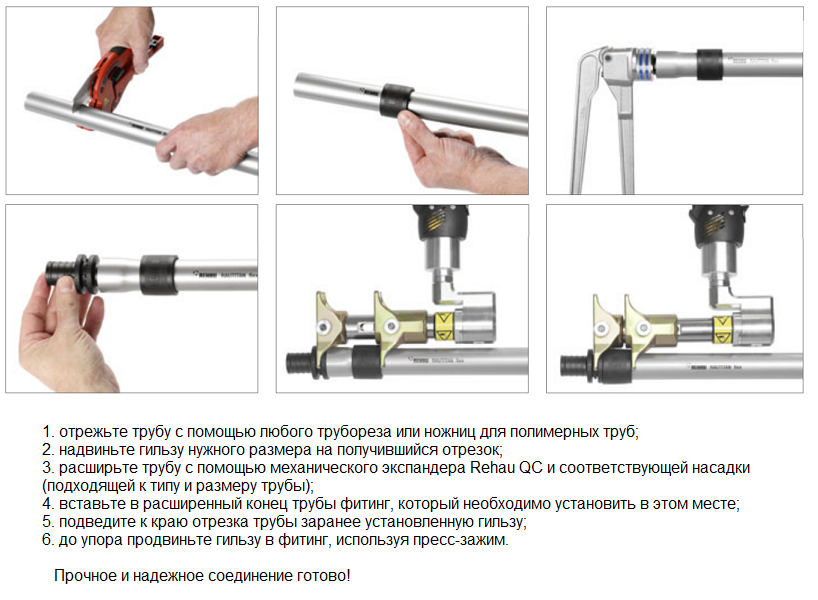

Первый вариант такого метода заключается в насаживании на отвод гильзы и растягивании отверстия расширителем с удобными раздвижными ручками. В доведённое до нужного диаметра входное отверстие нужно установить до упора штуцер, покрытый смазкой. Передвижение пресс-гильзы к краям отвода позволяет оставить небольшой зазор, что обеспечивает притягивание надвижной гильзы к штуцеру натяжными пресс-клещами.

Второй вариант монтажа требует применения фитинга, представленного телом со штуцером и кольцом. Процесс монтажных работ осуществляется специальным расширительным инструментом, который воздействует на трубу и кольцо, установленное на отвод, что позволяет вставить в получившийся раструб штуцер фитинга. Дополнительное уплотнение обеспечивает наличие в трубах из РЕХ эффекта «памяти формы».

Выводы

Прежде чем приступить к осуществлению монтажа труб из сшитого полиэтилена своимир уками, рекомендуется начертить общую и максимально подробную схему прокладки трубопроводной сети с указанием всех участков соединений, устанавливаемых фитингов и кранов. Количество материалов и комплектующих элементов рассчитывается в соответствии с чертежом.

Обязательно нужно подготовить рабочий инструмент: ножницы для резки отводов, разводные ключи и сварочный инструмент. Гарантированно высокое качество результата и надёжность всей установленной системы обеспечит не только правильный монтаж, но также применение труб РЕХ и аксиальных фитингов.

Читайте так же:

укладка труб своими руками, монтаж водяного пола

Содержание:

Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.

Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

• Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
• Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
• Бомбардировка электронами (РЕХ-с).
• Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
4. Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau.

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

• Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
• Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
• Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Рекомендации к применению

Одной из самых привлекательных сильных сторон сшитого полиэтилена является его стойкое перенесение химических воздействий. Труба из этого материала не получит никакого ущерба, если на ее поверхность попадет растворитель, толуол или хлорированный углеводород. Не страшны полиэтиленовым изделиям и различные моющие присадки, антифризы, антикоррозийные жидкости и пр.

Однако от некоторых веществ эти трубы все же стоит защищать. Речь идет прежде всего о различных органических продуктах – маслах, жирах, воске. Они, как правило, провоцируют ухудшение эксплуатационных качеств из-за набухания сшитого полиэтилена. Особенно нужно быть осторожным при организации теплых полов в различных мастерских, так как изделия из этого материала плохо переносят галогены и азотную кислоту.

Как провести монтаж

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.

Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы. Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.

При этом важно соблюдать рекомендованные специалистами параметры:

• Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае, делать трубопровод длиннее 120 м не эффективно.
• Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
• Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

1. Специальные ножницы для порезки труб из полиэтилена.
2. Расширитель и насадки разного диаметра.
3. Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
4. Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами. В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.

Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.

чем хорош теплый пол из таких труб?

Сочетание слов «сшитый» и «трубы» еще недавно вызывали у застройщиков не самые приятные ассоциации. Их воображению представлялась не особенно прочная конструкция с продольным швом, главным достоинством которой была относительно низкая цена. Однако термин «сшитый полиэтилен» с традиционными швами ничего общего не имеет. Это высокотехнологичный и достаточно прочный материал, который успешно применяется в строительстве. Монтажники все чаще предпочитают использовать сшитый полиэтилен для теплого пола.

Что сшивают в полиэтилене?

В этом материале сшивают не части, не листы, не трубы, а молекулы. При создании полимера этилена звенья его молекул благодаря поперечным связям образуют трехмерную сетку с широкими ячейками. Производят сшитый полиэтилен химическим или физическим способом. Обозначают материал буквами PE-X. В зависимости от способа производства выделяют:

• PE-Xa — материал, образованный при нагревании с использованием пероксидов;
• PE-Xb — полиэтилен, полученный после обработки влагой с имплантированным силаном и катализирующим веществом;
• PE-Xc — продукт, полученный после бомбардировки молекул полимера электронами;
• PE-Xd — результат применения азотной технологии, встречается очень редко.

Таким образом, прочностные характеристики сшитого полиэтилена заложены на молекулярном уровне, а разорвать такие связи очень сложно. Но это не единственное его достоинство.

Сшитый полиэтилен считается оптимальным вариантом для водяного теплого пола.Это прочный и долговечный материал, который прекрасно поглощает звук, обладает хорошей теплопроводностью и прост в монтаже

Для монтажа систем теплого пола специалисты рекомендуют использовать трубы, полученные с помощью пероксидного метода. Они маркируются знаком PE-Xa.

Из каких труб лучше делать теплый пол?

Труба для теплого пола должна соответствовать вполне определенным требованиям, таким как:

• устойчивость к механическим нагрузкам;
• длительный срок эксплуатации;
• устойчивость к коррозии;
• экологическая безопасность;
• невысокий коэффициент линейного расширения;
• эластичность;
• высокая теплоотдача;
• способность поглощать шум.

В той или иной степени этим характеристикам соответствует целый ряд материалов. Вполне успешно для монтажа систем водяного теплого пола применяют трубы из:

• меди;
• гофрированной стали;
• металлопластика;
• полипропилена;
• полиэтилена.

Медные трубы — это высококлассный и проверенный временем вариант. Однако их стоимость высока сама по себе. Кроме того, понадобится потратиться на полимерную оболочку, необходимую при монтаже меди в стяжку, и на специальные латунные фитинги.

С гофрированной сталью работать проще и расход ее будет несколько меньше, при практически таких же эксплуатационных характеристиках, как у меди. Но и цена материала будет такой же высокой.

Металлопластиковые конструкции относительно «молоды» и прекрасно выполняют роль транспортной магистрали при монтаже теплого пола. Однако со временем внутри резьбовых фитингов может откладываться накипь. Кроме того, при монтаже велика вероятность разреза трубы.

У полипропиленовых труб, при таких достоинствах, как приемлемая цена, простой монтаж и невысокий физический вес, «хромают» показатели линейного расширения при нагревании. При монтаже в бетонную стяжку их необходимо армировать стекловолокном и алюминием.

Трубы из сшитого полиэтилена считаются самым современным выбором для монтажа теплого пола, поскольку их характеристики соответствуют технологическим требованиям в самой полной мере. Из недостатков можно отметить недостаточную гибкость материала, из-за которой трубы плохо держат форму во время монтажа.

В состав трубы из сшитого полиэтилена с антидиффузной защитой входит специальный слой алюминия, который препятствует проникновению кислорода или водяного пара через стенки трубы

Обратите внимание! Сшитый полиэтилен успешно используется не только при монтаже теплого пола, но и в системах водоснабжения. Проблемы могут возникнуть из-за высокой кислородопроницаемости этого материала, которая может привести к активизации коррозионных процессов на отдельных элементах конструкции. Поэтому для теплого пола рекомендуется использовать только трубы со специальной антидиффузной защитой.

Широкий выбор труб, фитингов, коллекторов и других видов продукции для инженерных сетей предлагает бренд STOUT.

Компания Stout предлагает широкий ассортимент труб

Металлопластиковая труба STOUT разработана специально для российских условий эксплуатации

Сшитый полиэтилен vs металлопластиковая труба

Хотя ассортимент труб для теплого пола весьма разнообразен, как было показано выше, на практике мастер обычно предлагает клиенту выбор между двумя вариантами: металлопластиковыми конструкциями и трубами из сшитого полиэтилена. Стоит сразу же отметить, что по цене большой разницы между полиэтиленом и металлопластиком не наблюдается. В обоих случаях можно немного сэкономить, если найти материал по выгодной цене.

Поэтому специалисты рекомендуют ориентироваться на особенности эксплуатационных характеристик материала. При монтаже сложных диаметров сшитый полиэтилен ведет себя несколько хуже. Чем металлопластиковая труба. В помещениях с небольшой площадью или при реализации сложной схемы укладки теплого пола рекомендуется все же обратить внимание на металлопластиковые конструкции. Но во всех остальных случаях теплый пол из сшитого полиэтилена оказывается более практичным вариантом.

При монтаже теплого пола из сшитого полиэтилена следует соблюдать определенную осторожность, поскольку труба не слишком хорошо сохраняет форму в местах изгибов

Некоторые монтажники высказывают мнение, что сшитый полиэтилен надежнее, чем многослойные металлопластиковые конструкции. Отмечается также, что Pex прекрасно переносит замораживание и не лопается, даже в местах соединений с фитингами. Температура горения сшитого полиэтилена составляет 400 градусов. В таких условиях материал плавится и превращается в жидкие капли. В процессе горения он распадается на вполне безопасные вещества: воду и углекислый газ.

Сшитому полиэтилену не страшны обычные растворители. Ни алифатические растворители (бензин и его «родственники»), ни ароматические (такие, как толуол), ни хлорированные углеводороды (например, трихлорэтиллен) не причинят трубам какого-либо заметного вреда. Осторожнее следует быть при работе с труднолетучими органическими соединениями, такими как жиры, масла, воск и т. п. Контакт с ними может вызвать некоторое набухание сшитого полиэтилена. Обыкновенные антифризы, моющие присадки и антикоррозионные средства не вызывают появления трещин на трубах из сшитого полиэтилена. А вот такие сильные окислители, как азотная кислота и галогены, могут полностью разрушить материал. Не стоит допускать контакт труб с этими опасными веществами.

Особенности монтажа pex-труб

Подробно процесс укладки теплого пола представлен в следующем видео:

При монтаже труб из сшитого полиэтилена можно использовать компрессионные и напрессовочные фитинги. Проще всего работать с первым вариантом. Чтобы установить компрессионный фитинг, необходимо:

1. Надеть на трубу обжимную гайку, направив резьбу в сторону соединителя.
2. Надеть на трубу разрезное кольцо таким образом, чтобы его край отступал от среза трубы на 1 мм.
3. Насадить трубу на штулцер фитинга до упора.
4. Закрутить обжимную гайку с помощью гаечных ключей.

При монтаже компрессионных фитингов не нужно пытаться снять с трубы фаску. Кроме того, закручивать обжимную гайку следует очень осторожно, поскольку чрезмерное усилие может привести к повреждению трубы.

Фитинги для труб из сшитого полиэтилена очень разнообразны. Для их монтажа не требуются особые навыки или сложное оборудование

Напрессовочные фитинги позволяют выполнить неразъемное соединение труб из сшитого полиэтилена. Для реализации этого варианта понадобится специальное пресс-оборудование. Делается это так:

1. Сначала надевается неразрезная зажимная гильза.
2. Затем в трубу нужно до упора вставить расширитель соответствующего размера.
3. Рукоятки расширителя следует плавно свести до упора и на несколько секунд зафиксировать в этом положении.
4. Вставить трубу в штулцер фитинга до упора.
5. Запрессовать гильзу на фитинг, используя ручной или гидравлический пресс.

Сшитый полиэтилен обладает молекулярной памятью, поэтому он подвержен обратной усадке. Уже спустя пару минут после того, как труба вставлена в штулцер, ее будет очень сложно трудно снять с фитинга.

Оцените статью: Поделитесь с друзьями!

инструкция по монтажу, видео и фото

Труба из сшитого полиэтилена Rehau c фитингом — продуманная система водоснабжения

Трубы из сшитого полиэтилена Rehau — это вариант для тех, кто хочет один раз купить продуманную систему и быть уверенным в исправности системы обогрева и водоснабжения. Я вам докажу, почему труба Rautitan считается лучшим вариантом для теплого пола, систем отопления и водоснабжения.

Сшитый полиэтилен

Что это такое

Сшитый полиэтилен Rehau Rautherm может быть только красного цвета.

Полиэтиленовые трубы используются давно. Отлично себя зарекомендовали изделия из этого полимера в качестве труб для холодного водоснабжения и водоотведения, а также для транспортировки других веществ, не вызывающих химических разрушений полиэтилена. Однако для горячей воды такой вариант не подходит, так как имеет низкую стойкость к нагреву.

Трубы из обычного плотного полиэтилена чаще всего используют для водоснабжения.

Учитывая отличные характеристики труб из полиэтилена, ученые решили модифицировать этот полимер так, чтобы он смог выдерживать нагрузки, свойственные системам горячего водоснабжения.

Молекулярно сшитый полиэтилен: связи между молекулами.

Вскоре выход был найден: разработчики нового пластика увидели, что нити молекул можно сшивать между собой, образуя пространственные связи между атомами углерода. Более того, было найдено четыре разных способа сшивки:

1. Пероксидный. Материал обозначается как PE-Xa. Самый дорогой и самый эффективный метод сшивки. Путем добавления в расплав полиэтилена высокой плотности перекиси водорода достигается максимально возможная на данный момент степень сшитости материала — 75%.

Труба PE-Xa из сшитого полиэтилена Rehau.

2. Силановый. В результате получается полимер, обозначаемый как PE-Xb. Расплав полиэтилена обрабатывают влагой, содержащей органосиланид и специальный химический катализатор. В результате достигается сшивка со степенью 65% и снижение цены материала.

Силановая сшивка также дает неплохой результат.

3. Электронный. Получаемый материал обозначается как PE-Xc. Метод заключается в бомбардировке твердого полиэтилена заряженными электронами. В результате достигается сшивка, степень которой не превышает 60%. Это самый дешевый способ, хотя материал несколько отличается по качеству и особенностям.

Электронная сшивка — это дешево и достаточно прочно.

4. Азотный. Самый малораспространенный способ, дающий PE-Xd. Реакция обработки полиэтилена соединениями азота достаточно сложна технологически, поэтому сегодня практически не применяется. Дает сшивку до 70%.

Сшитый полиэтилен — это полимер, нити которого соединены между собой в пространстве с образованием трехмерной молекулярной решетки наподобие той, которая создается атомами твердых тел. Материал отличается:

• повышенной прочностью;
• термоустойчивостью;
• стойкостью к коррозии и воздействию химикатов.

Отличия продукции Рехау

Труба Rehau Rautitan марок flex и stabil.

Фирма Rehau является мировым лидером по производству сшитого полиэтилена PE-Xa и изделий из него. Высокая популярность обусловлена тем, что компания создала полноценную систему, которая отличается полностью продуманным и унифицированным процессом монтажа — от нарезки трубы до окончательного монтажа системы и запуска ее в эксплуатацию.

Так выглядит собранная система отопления.

Система водяного теплого пола отличается повышенными требованиями к качеству трубопровода и соединений. Чтобы самостоятельно понять, где можно сэкономить, а где следует потратиться, необходимо иметь достаточный опыт в работе с теплыми полами.

Более того, вы все равно потратите время и средства на подбор, поиск и закупку всех необходимых фитингов, инструмента и т. д.

Соединение с фитингами разных конфигураций происходит одинаково.

Компания Рехау предлагает полностью продуманную систему, включающую несколько видов трубы, инструмент и полный комплект деталей. Монтаж труб Рехау унифицирован и не зависит от сферы применения.

Это позволяет характеризовать продукт как наиболее надежный и подходящий тем, кто привык получать ожидаемый результат вместо игры в рулетку.

Соединение труб состоит из трех основных элементов: трубы, гильзы и фитинга.

Эксплуатационные характеристики

Использование трубы Раутерм в системе теплого пола дает гарантированный результат.

Сшитый полиэтилен отличается прекрасными эксплуатационными характеристиками. По многим показателям материал превосходит сталь и другие металлы. Судите сами:

• Термостойкость. Материал выдерживает рабочую температуру воды до 95 градусов и кратковременные нагревы до 110 градусов по Цельсию. Этого вполне хватает для использования не только в низкотемпературных системах типа «тёплый пол», но и в системах отопления;

Таблица на фото поможет понять, в каких сферах материал показал себя лучше всего.

• Гибкость. Сочетание памяти формы и гибкости позволяет выкладывать трубу с любым количеством изгибов без использования соединений и фитингов. Это особенно удобно для колец теплого пола, которые делают из цельной трубы, ведь чем меньше соединений — тем надежнее система;
• Минимальное сопротивление. Трубопровод из PEX оказывает минимальное сопротивление движению воды за счет гладкости внутренней поверхности и отсутствию препятствий на пути следования жидкости. Это позволяет экономить на мощности насосов и электроэнергии, а также снизить шум воды;
• Стенки труб не зарастают и не кальцинируются со временем, как это происходит со стальными аналогами. Отложения практически не накапливаются, и диаметр трубы остается стабильным на всех участках, что также позволяет добиться длительной работы системы без сбоев и изменений;

Пресс для запрессовки гильзы на штуцер фитинга.

• Трубы служат не менее 50 лет в системах теплого и холодного водоснабжения;
• Эластичность труб позволяет выдерживать значительные перепады температур и давления. Также снижается шум проходящей жидкости, так как не происходят гидроудары и перенапряжения;
• Надежность соединений. Пресс-фитинги являются одним из самых надежных и герметичных типов соединений труб;

Фирменный набор инструмента для монтажа систем Рехау.

• Простота монтажа. Соединение фитинга с трубой происходит путем простой запрессовки с помощью развальцовщика и запрессовочного пресса. Инструменты можно купить отдельно или вместе с комплектом материала.

Процесс сборки системы своими руками прост.

Если учесть, что для соединения труб не нужна дуговая электросварка, которая обходится слишком дорого с точки зрения стоимости электроэнергии и электродов, не говоря уже о работе сварщика, то цена труб Рехау не кажется уж столь высокой, как принято думать.

Монтаж за 6 шагов

Разобравшись, как соединять трубу с фитингом вы легко соберете любую систему своими руками.

Монтаж соединений достаточно прост. Весь процесс можно разбить на 6 шагов.

Подробная инструкция представлена в таблице:

Набор инструмента для монтажа соединений.

С работами по сборке труб справится даже дилетант в сантехническом деле. После сборки можно обработать соединение строительным феном, чтобы труба размягчилась, и вытащить фитинг из нее. Фитинги можно использовать многократно.

Вывод

Я подробно расписал особенности, преимущества и монтаж труб Рехау, показал, чем они отличаются от других аналогичных изделий и почему пользуются такой популярностью. Для тех, кто решил использовать технологию, я подготовил видео в этой статье. Вопросы оставляйте в комментариях.

Как установить трубу PEX: трубки и фитинги

Описание проекта

Навык

5 из 5 Жесткий Профессиональный

Полибутиленовые трубы были очень популярны в середине 70-х годов, потому что их было легко производить и они были гибкими в использовании. Со временем было обнаружено, что труба и соединения начали выходить из строя.

Полибутилен может выйти из строя внутри стены или вызвать более заметные утечки. В этом видео Ричард Третеви помогает домовладельцу заменить полибутиленовые трубы на полиэтиленовый полиэтилен.

Что можно использовать для замены полибутиленовой трубы?

Поскольку полибутиленовые трубы больше не подлежат кодированию, их необходимо заменить лицензированным специалистом. На видео выше мы заменили полибутиленовые трубы на сантехнические трубы из PEX. Ричарду помогала Capital Mechanical.

Надежна ли сантехника PEX?

Трубка PEX — это сшитый полиэтилен. Несмотря на то, что они обе пластиковые, трубки из PEX имеют другие свойства, чем полибутилен. Полиэтиленгликоль прочнее, лучше выдерживает нагрев и его труднее прорезать, чем полибутилен.Он безопасно используется для питьевой воды в Соединенных Штатах в течение последних двух десятилетий.

Что нужно для установки трубок PEX?

Инструменты и материалы, необходимые для замены труб, в том числе трубопроводы PEX, фитинги и расширительный инструмент, можно найти в домашних центрах и в домах сантехники. Трубопроводы PEX для этого проекта были поставлены компанией Uponor.

Как установить трубы PEX за 7 шагов

1. Начните с определения местоположения труб в стене.Ваш подрядчик должен разработать способы удаления труб, минимально нарушая пространство.
2. Вырежьте отверстия для доступа там, где это необходимо, для снятия труб.
3. Перекройте подачу воды в дом и откройте все краны в доме, чтобы слить всю воду, оставшуюся в трубах.
4. Обрежьте и удалите все полибутиленовые трубы из дома.
5. Проложите новый трубопровод PEX во всех местах, где раньше был полибутилен.
6. Соедините трубы с помощью фитингов PEX и расширительного приспособления.
7. Включите воду снова.

---

Инструменты

PEX Сантехника Downey — Pex Pipe Systems

Многие клиенты часто задаются вопросом о доступных им типах сантехнических труб, когда они рассматривают возможность ремонта своих домов. Практически все новые водопроводные трубы для замены старых, ржавых и оцинкованных труб — это медные трубы или трубы PEX. PEX (гибкие трубки из сшитого полиэтилена) стал действительно широко распространенным выбором за последние 20-30 лет и имеет некоторые преимущества по сравнению с традиционной медью.

Трубы PEX не только красочные и гибкие, но и очень прочные, они снижают вероятность утечек в будущем, выдерживают экстремально высокие и низкие температуры; такие трубы эффективны, обеспечивая быстрое течение воды. Они также экологичны, долговечны и могут сэкономить вам деньги на счетах за воду. Сантехника с трубами PEX также очень экономична! Материалы PEX дешевле, чем медные, поэтому сантехникам требуется меньше усилий для установки новой водопроводной системы с использованием труб PEX.

В компании Downey Plumbing Heating & Air Conditioning наши сантехники используют трубы PEX как отличный вариант для водопроводных, излучающих и гидравлических систем как в жилых, так и в коммерческих помещениях. Трубки PEX упрощают и ускоряют выполнение любого сантехнического проекта в сочетании с нашими вставными фитингами, клапанами, коллекторами и другими расходными материалами. Ниже перечислены некоторые преимущества труб PEX:

• Гибкая трубка PEX устанавливается и обслуживается сравнительно легко. Даже если вы установите PEX в обычную магистраль, соединения будут выполнены быстрее, чем при пайке меди.
• Мокрая или сухая установка PEX позволяет немедленно проверить давление.
• Меньшее количество соединений и фитингов снижает общие затраты на установку и вероятность повторного ремонта.
Трубки
• PEX были созданы, чтобы противостоять коррозии и накоплению накипи, что улучшает работу всей водопроводной системы.

Свяжитесь с компанией Downey Plumbing Plumbing Heating & Air Conditioning, и наши специалисты по трубам PEX с радостью помогут вам принять правильное решение относительно ремонта вашего дома.

Система с расширительными кольцами для труб PEX-a

Industrial Blansol представляет новую систему с расширительными кольцами для труб из сшитого полиэтилена (PEX-a). Новая система, продаваемая под коммерческим названием Rayper, основана на хорошо известной технологии с расширительными кольцами (термоусадочная посадка) и предназначена для распределения горячей и холодной воды в водопроводных, отопительных и охлаждающих установках.

Технология компенсационных колец основана на трубах PEX-a с высокой эластичностью, которые после расширения и благодаря своей пластической памяти имеют свойство сжиматься до тех пор, пока они не достигнут своих первоначальных размеров, прижимаясь к корпусу фитинга с такой силой, что надежный и достигается прочное соединение без необходимости использования уплотнительных колец и обеспечивает гораздо больший поток воды, чем другие альтернативные фитинги.

Трубы из сшитого полиэтилена (PEX-a)

Industrial Blansol использует лучший полиэтилен высокой плотности (HDPE) и самую передовую технологию сшивания пероксидом, чтобы предложить вам трубы из PEX-a с высокими эксплуатационными характеристиками. Современная технология Blansol основана на хорошо известном процессе сшивания пероксидом (PEX-a), но с использованием новейших мощных инфракрасных печей.

Наши трубы PEX-a предлагают вам:

1. Очень выгодная цена.
2. Максимальная гибкость.
3. Самое большое сопротивление давлению.
4. Самый долгий срок службы.
5. Лучшее противодействие перекручиванию.

Пластиковые кольца

Использование пластиковых колец, изготовленных методом литья под давлением с использованием специальных высокотехнологичных полимеров, позволяет нам предлагать более точные размеры колец, что вместе с системой фиксации труб облегчает процесс сборки. Кольца доступны в трех разных цветах (красный, синий и белый), поэтому вы можете легко идентифицировать трубопроводы.

Фитинги из латуни

В системе Rayper используется исключительно высококачественная латунь (сплав CW617N), соответствующая самым строгим санитарным стандартам ЕС.

Все компоненты системы Rayper производятся на собственном предприятии Industrial Blansol на двух наших современных испанских заводах с использованием самых передовых производственных технологий и лучшего сырья. Наша стратегия, основанная на вертикальной интеграции всех производственных процессов, позволяет нам предлагать вам продукт высочайшего качества по лучшей цене.

В этом видео мы покажем вам, как установить трубы из сшитого полиэтилена (PEX-a) с помощью фитингов Rayper Expansion Plastic Ring от Industrial Blansol.

Как вы видели, сборка труб из PEX-a (пероксида) с помощью системы расширительного кольца Rayper очень проста.

В соответствии с требованиями строительных норм, необходимо провести гидравлические испытания водопроводов перед их перекрытием. Поскольку технология расширения основана на пластиковой памяти труб PEX-a, сжатие которой увеличивается со временем, прошедшим с момента расширения, важно соблюдать минимальное время ожидания перед проведением испытания под давлением.В нормальных погодных условиях соединения Rayper можно проверить через 30 минут после сборки. В суровых зимних условиях мы рекомендуем увеличить время ожидания, как указано ниже:

Температура	Более + 10ºC	От + 6ºC до + 10ºC	От + 1ºC до + 5ºC	От -4ºC до 0ºC	От -9ºC до -5ºC	От -15ºC до -10ºC
Время ожидания	30 минут	45 минут	2 часа	3 часа	4 часа	12 часов

Система Rayper включена в гарантийную программу Barbi.На всю продукцию Industrial Blansol предоставляется 15-летняя гарантия для всех стран, кроме США и Канады (см. Условия гарантии Barbi). Чтобы эта гарантия вступила в силу, обязательно, чтобы испытание под давлением было проведено правильно перед покрытием трубопроводов.

Не стесняйтесь обращаться к нам. Мы будем рады сообщить вам о нашей системе Rayper Expansion Ring.

часто задаваемых вопросов — Apollo Retail / TMG

Труба PEX

• В чем разница между красной, белой и синей трубой PEX?

Кроме цвета, разницы нет.Все три цвета можно использовать для горячей или холодной воды.

• Могу ли я использовать трубу PEX снаружи?

Да. Однако он ДОЛЖЕН быть защищен от прямых и непрямых солнечных лучей. Труба PEX начнет становиться хрупкой и трескаться при продолжительном воздействии солнечного света.

• Можно ли заглублять трубы PEX?

Да. Если у вас хорошие почвенные условия: ровная, без впадин, комков, камней и других острых предметов.

• Можно ли прокладывать трубы PEX под бетоном?

Да. Однако вся арматура ДОЛЖНА находиться вне бетона.

• Устойчивы ли трубы PEX к замерзанию?

Ничто не является морозостойким. Однако труба PEX устойчива к замерзанию. Труба PEX будет расширяться вместе со льдом и втягиваться при таянии. В ситуациях, когда медь или CPVC могут взорваться, PEX не взорвется. При работе с трубами из полиэтилена PEX следует соблюдать те же меры предосторожности, что и при использовании любой другой трубы.

• Могу ли я использовать трубы PEX для сжатого воздуха?

№

• Могу ли я использовать трубы PEX для систем водяного отопления?

Да. Однако вы должны использовать трубу PEX с кислородным барьером. Большинство систем водяного отопления содержат некоторые железо (содержащие железо) компоненты, которые со временем подвергаются коррозии при воздействии кислорода. Трубка Oxygen Barrier PEX предотвратит ржавление этих компонентов и обеспечит их бесперебойную работу.

• Я слышал, что было много судебных исков из-за того, что трубы PEX затопили дома людей, это правда?

№Эти иски касались трубы из полибутилена (ПБ). Труба из ПБ серого цвета использовалась в начале 90-х годов. Трубы PEX — это совершенно другая технология, которая безопасно используется более 40 лет.

• Какой тип PEX представляет собой трубку Apollo PEX?

Apollo предлагает трубки из PEX-A (расширяемый PEX) и PEX-B. Трубки PEX-A (Expansion PEX) производятся с использованием метода пероксида или Энгеля. Молекулы полимера HDPE сшиваются в процессе экструзии. Трубки PEX-B производятся с использованием силанового или влажного метода отверждения.Молекулы полимера HDPE сшиваются после процесса экструзии, подвергая трубки воздействию воды с помощью паровой бани.

• Можно ли использовать любые фитинги PEX с трубами PEX-A или PEX-B?

Труба Apollo PEX-A (Expansion PEX) может использоваться с фитингами Apollo PEX-A или Apollo PEX-B, латунью и полисплавом. Трубу Apollo PEX-B нельзя использовать с фитингами PEX-A.

Сравнение PEX-A и PEX-B

• В чем разница между PEX-A и PEX-B?

Apollo PEX-A и PEX-B очень похожи.Все они соответствуют стандартам ASTM, сертифицированы NSF для использования с питьевой водой и чрезвычайно удобны для использования в сантехнике. Оба изготовлены из сшитого полиэтилена, но для производства сшитых полимеров используются разные процессы. PEX-A включает процесс «Engel», который вводит пероксиды в HDPE, чтобы обеспечить связывание на атомном уровне, что приводит к наивысшей степени сшивки. PEX-B включает процесс силана, при котором готовая трубка из полиэтилена высокой плотности пропускается через пар в присутствии силанового катализатора, чтобы стимулировать сшивание полимеров.

PEX-A (Expansion PEX) — самая гибкая из двух труб. Он расширяется и обладает наибольшей устойчивостью к перегибам. Труба PEX-A рассчитана на 160 фунтов на кв. Дюйм при 73,4 ° F (1055 кПа при 23 ° C), 100 фунтов на кв. Дюйм при 180 ° F (690 кПа при 82,2 ° C), 80 фунтов на кв. Дюйм при 200 ° F (550 кПа при 93,3 ° C) . Расчетный коэффициент 0,50 (согласно ASTM F876, CSA B137.5).

PEX-B — самый дешевый. Его нельзя расширить, но он гибкий. Труба Apollo PEX-B рассчитана на 160 фунтов на кв. Дюйм при 73 ° F, 100 фунтов на кв. Дюйм при 180 ° F.

Оба типа PEX некоррозийны и устойчивы к замерзанию.

Инструменты PEX

• Как откалибровать мой инструмент?

Все инструменты откалиброваны на заводе для первых 50 000 обжимов. Если вашему инструменту требуется калибровка, просмотрите наше видео о калибровке инструмента, чтобы узнать, как откалибровать инструмент. Вы также можете перейти на нашу страницу с литературой и загрузить инструкции для конкретных инструментов, чтобы ознакомиться с инструкциями по калибровке.

Фитинги PEX

• В чем разница между соединением с медным обжимным кольцом и зажимным зажимом из нержавеющей стали?

С точки зрения производительности, между этими двумя типами соединений нет разницы.Разница между ними заключается в стоимости соответствующих инструментов и самих колец / зажимов.

• Что такое обжимное кольцо Pro?

Обжимное кольцо Pro имеет пластиковую кромку, которая помещает его в правильное положение обжима и предотвращает соскальзывание кольца вниз по трубе до того, как может произойти установка. Процесс обжима и установки ничем не отличается от стандартного обжимного кольца.

• Могу ли я использовать фитинги PEX для труб из полибутилена (PB)?

№Внутренний диаметр PB отличается от PEX. Существует соединение ½ «и ¾», которое можно использовать для перехода PB на PEX. Одна сторона фитинга предназначена для PB, а другая — для PEX.

Фитинги для соединения нажатием

• Можно ли закопать нажимные фитинги?

Да. Однако перед закапыванием их следует обернуть пластиковым барьером.

• Можно ли использовать нажимные фитинги внутри стены?

Да.Нажимные фитинги сертифицированы для использования в стенах.

• На какую глубину вставки трубы у Tectite by Apollo нажимают для соединения фитингов?

Фитинг размером 1 дюйм составляет 1-5 / 16 дюймов, фитинг ¾ дюйма — это 1-1 / 8 дюйма, фитинг ½ дюйма и 3/8 дюйма — 15/16 дюйма.

• Как изменить конфигурацию клапана на выпускной коробке стиральной машины?

Вы можете просмотреть инструкцию здесь.

Голубые Твистеры

• Нужно ли использовать защелкивающиеся зажимы с фитингами Blue Twister?

Да.Чтобы обеспечить полное крепление без утечек, после установки закрепите поликлиновой зажим вокруг фитинга и полиэтиленовой трубы.

Макс. Бак

• Как мне отрегулировать температуру на моем Tank Max?

Инструкции включены в руководство по эксплуатации здесь.

Вы также можете посмотреть наше видео о регулировке температуры, чтобы узнать, как это сделать.

Убедитесь, что у вас включена горячая вода на одном приспособлении при настройке Tank Max.

• Какой температуры должна быть горячая вода после установки Tank Max?

Перед установкой Tank Max убедитесь, что термостат вашего водонагревателя установлен как минимум на 140º F. После установки Tank Max температура горячей воды, выходящей из крана, должна быть 120º F.

Заявление об отказе от ответственности за упаковку

• Являются ли бессвинцовые продукты и положения Калифорнии 65 одним и тем же?

Нет. Пожалуйста, прочтите наше Предложение 65 vs.Бессвинцовый документ, объясняющий оба закона.

PEX, PE и многослойные трубы

Сшитый полиэтилен, широко известный как PEX, представляет собой тип пластика, который в настоящее время является предпочтительным материалом во многих отраслях промышленности по сравнению с традиционной оцинкованной сталью и медью для водоснабжения в проектах нового строительства и реконструкции.

Давайте выясним, почему.

A. Что такое PEX?

PEX играет важную роль в системе водоснабжения. Известно, что он предлагает больше преимуществ по сравнению с металлическими трубами, такими как свинец, медь и железо, и жесткими пластиковыми трубами, такими как АБС, ПВХ и ХПВХ.

Трубы

PEX изготавливаются из сшитого полиэтилена высокой плотности или полимера HDPE. Сшивание HDPE создает мосты между каждой молекулой полиэтилена. Полученный материал более устойчив к экстремальным температурам, химическим воздействиям и лучше сопротивляется деформации ползучести. Полимер HDPE плавится и непрерывно вдавливается в трубку.

Вы могли заметить разные цвета трубок. Однако они не указывают на различия каждого из них. Основное назначение этих цветов — облегчить установщикам определение того, идет ли по линии горячая вода или холодная.

• По трубам из красного PEX подается горячая вода.
• По трубам из синего полиэтилена PEX подается холодная вода.
• Белые трубы PEX могут использоваться как для холодной, так и для горячей воды.
• Существуют также серые трубы PEX, которые выполняют ту же функцию, что и белые.

Поставляется разной длины. Он может приходить на глубину 10 футов. детали для мелкого ремонта и более 500 фт. долго для установки жилого водопровода. Диаметр труб PEX составляет от до дюйма, а их цветовая кодировка позволяет легко определить функцию конкретной трубы.

B. Существуют ли разные типы PEX?

Существует три типа PEX. Они различаются тем, какой производственный процесс использовался при их изготовлении. При покупке PEX вы заметите маркировку A, B или C. Выберите трубу, которая наилучшим образом соответствует вашим требованиям.

PEX-A производится с использованием перекиси. Среди трех типов он самый гибкий. Это делает его идеальным для жилищного водопровода. Под воздействием ледяной воды он может сильно расширяться. Это означает, что он обладает высочайшей устойчивостью к растрескиванию при экстремальных температурах.

Работать просто. Однако он самый дорогой среди видов. За исключением своей гибкости, PEX-A не имеет других важных преимуществ перед PEX-B.

PEX-B производится методом отверждения под действием влаги. Он немного жестче по сравнению с типом A. Он имеет особую «память катушки», которая заставляет трубы возвращаться в исходное состояние свертывания.

Однако эта память не является проблемой при установке. Этот тип — распространенный выбор для домашней сантехники.Он дешевле по сравнению с типом A и может расширяться, чтобы противостоять растрескиванию в ледяной воде.

PEX-B также обладает высокой устойчивостью к хлору, что делает его пригодным для использования в районах с сильно хлорированной водой.

PEX-C производится путем облучения. С ним труднее всего работать, поскольку он самый жесткий из трех. Его жесткость делает этот тип наиболее подверженным изгибам и растрескиванию в ледяной воде.

Эти недостатки делают тип C наиболее подходящим для мелкого ремонта и замены, когда не нужно загибать острые углы.Преимущество этого типа в том, что он самый доступный.

Вот информативное видео, которое даст вам больше информации о различных типах труб PEX.

C. Что такое приложения?

Благодаря своей прочности, гибкости и устойчивости к суровым температурам, PEX идеально подходит для следующих применений:

• Системы водопровода горячего и холодного водоснабжения
• Системы водяного охлаждения и отопления
• Сервисные линии
• Спринклерные системы пожаротушения для жилых помещений
• Использование для таяния снега
• Кондиционер газона
• Защита от мерзлоты на холодных складах
• Системы катков

Д.Каковы преимущества?

Известно, что

PEX обладает рядом преимуществ. Вот некоторые из них ниже.

Основным преимуществом PEX является его гибкость. Это позволяет соединять концы труб PEX с коллекторами PEX, также известными как основная система контроля воды. Затем они без перебоев пройдут через пол и стены к отдельным светильникам.

Широко известная как «домашняя сантехника», эта установка использует один отрезок полиэтилена PEX как для холодной, так и для горячей воды в жилых домах.Это значительно снизит риски утечек на многочисленных участках подключения.

Трубы

PEX не подвержены коррозии, которая характерна как для стальных, так и для медных труб. Корродированные трубы потенциально могут привести к утечкам и загрязнению воды.

Поскольку он устойчив к коррозии, отпадает необходимость в защитных слоях и покрытиях. Это поможет сэкономить на расходах.

Установка

PEX не требует пайки.

Через PEX вода течет тихо. Это предотвращает «шум гидравлического удара», который связан с металлическими трубами.

PEX может расширяться. Это означает, что он имеет более высокую стойкость к растрескиванию при замерзании по сравнению со сталью и медью.

Через соответствующие фитинги трубы PEX могут подключаться к существующей линии подачи металла.

Цветовая кодировка упрощает идентификацию линий подачи холодной и горячей воды.

E. Каковы недостатки?

Хотя PEX является лучшим выбором для линий водоснабжения, он все же имеет ряд недостатков.

Несмотря на то, что установка своими руками возможна, все же необходимы специальные инструменты и соединители.

PEX не идеален для использования на открытом воздухе. Ультрафиолетовые (УФ) лучи могут сразу же привести к поломке труб из полиэтилена. Открытые трубопроводы могут затвердеть и потенциально потрескаться всего через несколько месяцев.

На данный момент PEX не подлежит вторичной переработке, так как он не плавится, как другие перерабатываемые типы пластика. Хорошая новость заключается в том, что, поскольку спрос на полиэтиленгликоль постоянно растет, усилия по поиску способа его вторичной переработки, несомненно, будут возрастать.

Видео

: Какая водопроводная система подходит для вашего дома?

За 20 с лишним лет строительства я построил или реконструировал дома со всеми мыслимыми системами водопровода.Продукты приходили и уходили, но в наши дни три основных варианта — это ХПВХ, медь и полиэтиленгликоль.

Исследовательская лаборатория

Home Innovation Research Labs, отчеты которой по практике строительства и потребительской практике отслеживают рынок сантехники и труб в новых домах на протяжении почти 20 лет, сообщает, что медь потеряла доминирующее положение и теперь занимает далеко не третье место. С другой стороны, PEX быстро вырос с третьей позиции на лидирующую позицию на рынке.

«Два десятилетия назад ХПВХ занимал 2-е место и в целом [оставался] на этом уровне с лишь незначительным ростом на этом пути», — сообщает Home Innovation.

С частичной заменой сантехники или подключением к новой арматуре, CPVC находится в умеренном спаде, при этом PEX восстанавливает потерянную долю. Стойки из меди и оцинкованной стали довольно плоские.

Но установка сантехники в существующих домах — в виде проектов реконструкции или замены водопровода во всем доме — говорит о другом. «Неудивительно, что ХПВХ — самая популярная водопроводная труба как для частичной, так и для замены всего дома», — заявляет компания Home Innovation. Доля рынка и траектории роста / падения значительно различаются в зависимости от того, была ли это установка всего дома или частичная установка сантехники, добавляет группа.

Несмотря на долю рынка, у каждой системы есть свои плюсы и минусы, поэтому давайте рассмотрим каждую из них.

Медь, хорошо известный материал, имеет долгую историю успеха. Он не ломается на солнце, обладает противомикробными свойствами и может не протекать десятилетиями. После водного кризиса во Флинте, штат Мичиган, город заменил жилые трубы на медные. Фото любезно предоставлено Ассоциацией производителей меди.

Медь

Это самая старая трубопроводная система на рынке.Натуральный материал, который не разрушается на солнце, если оставить его на открытом воздухе, медь имеет очень надежный послужной список. Фитинги устанавливаются пайкой и после испытаний под давлением не имеют утечек в течение десятилетий.

Медь также обладает естественными свойствами борьбы с бактериями, но ее лучший атрибут — это ее успешный послужной список. Я слышал, как строители говорили, что даже после зомби-апокалипсиса вы все равно найдете 1/2-дюймовую медную трубу и фитинги в хозяйственном магазине в Ноуресвилле, США. У меня есть несколько друзей-строителей, которые клянутся медью и никогда не выберут другую систему.

Единственная причина, по которой я когда-либо видел отказ меди, — это замерзание. Труба немного расширяется, когда вода замерзает внутри, и в ней происходит катастрофический раскол, в результате которого вода сбрасывается в подвал или подвал.

Новый ребенок в блоке, сшитый полиэтилен (или PEX) превратился в ведущую водопроводную систему в новом строительстве. Фото любезно предоставлено Risinger & Co.

PEX

По сравнению с медью, PEX является новой системой. Попав на европейский рынок в 1972 году под торговой маркой Wirsbo (ныне Uponor), PEX означает сшитый полиэтилен и представлен в нескольких вариантах: A, B и C.Эти обозначения не относятся к маркам труб, а относятся к производственным процессам и характеристикам труб.

PEX-A — самый гибкий из трех, а также самый дорогой. В нем используются расширительные фитинги, когда конусообразная труба расширяется, а затем сжимается по зазубренному фитингу. В PEX-B и C используются гофрированные фитинги, они, как правило, менее гибкие и стоят немного дешевле.

Одним из больших преимуществ PEX является его гибкость. Система PEX, предназначенная для домашнего использования, может работать на большие расстояния и изгибаться (но не на 90 градусов), чтобы устранить соединения за стенами.Теоретически это должно снизить вероятность отказов соединений и снизить турбулентность трубы из-за угловых фитингов с углом 90 градусов. В ходе своих испытаний я обнаружил, что гибкость трубы позволяет ей растягиваться в замороженном состоянии без разрыва (в основном трубы PEX-A).

Еще одно преимущество PEX — цена. Обычно она намного дешевле, чем медь, которая является товарным материалом, который колеблется в зависимости от рыночного спроса. Кроме того, сантехники обычно устанавливают PEX быстрее, чем медь с припаянными фитингами.

PEX использует несколько типов фитингов, но мне нравится расширительный фитинг PEX-A. Я использую PEX в качестве основной водопроводной системы в течение последних 15 лет и добился хороших результатов с обжимными фитингами, только недавно переключившись на расширительные фитинги.

В моем исследовании PEX имеет некоторую подверженность долгосрочным повреждениям из-за высокого содержания хлора в водопроводной воде, что может сделать трубы хрупкими. Я считаю, что этот риск невелик и не повлияет на трубы в течение 50 с лишним лет, но его необходимо учитывать при принятии решения, если вы находитесь в зоне с высоким содержанием хлора.Вы можете использовать фильтр для всего дома, чтобы удалить излишек хлора перед установкой труб PEX. Наконец, PEX не устойчив к ультрафиолетовому излучению более 30 дней, поэтому не оставляйте трубы на солнце надолго.

ХПВХ, или хлорированный поливинилхлорид, представляет собой пластичный полимер желтоватого цвета, который не подвержен коррозии так же легко, как медные трубы. В отрасли утверждают, что на установку системы обычно требуется примерно на 25 процентов меньше времени, чем на установку меди. Но у него более высокий коэффициент теплового расширения, и он перемещается при изменении температуры.Фото любезно предоставлено FlowGu ard Gold.

ХПВХ

Являясь ответвлением стандартного ПВХ (который не одобрен для водоснабжения в доме), ХПВХ выглядит и устанавливается аналогично ПВХ. Около 15 лет назад я переоборудовал свой дом трубами из ХПВХ, и мне понравилось, как легко им было пользоваться. Я считаю, что в некоторых новых домах устанавливают сантехнику из ХПВХ, но в основном я вижу, что она используется в качестве модернизированной водопроводной системы.

CPVC имеет ряд преимуществ. Он легкий, гибкий (меньше гидравлических ударов) и доступный по цене.Для этого требуется только резак, развертка и растворитель. Продукт также обладает отличной устойчивостью к химическим веществам, истиранию, УФ-лучам и бетону.

Но установка ХПВХ почти так же трудозатратна, как и медь, из-за всей арматуры. Он также имеет более высокий коэффициент теплового расширения, что означает, что он перемещается при изменении температуры.

Фото предоставлено FlowGuard Gold

«ХПВХ имеет несколько преимуществ: он легкий, гибкий (меньше гидравлических ударов) и доступный по цене, и для него требуются только резак, развертка и растворитель.»- Мэтт Райзингер, заказчик

.

PTC

Недавно в отрасли появились продукты с функцией push-to-connect (PTC). Они не представляют собой водопроводную систему, а представляют собой другой тип совместного соединения, работающего с медью, полиэтиленом PEX и ХПВХ. Вместо клея фитинги PTC просто надавливают на чисто разрезанную трубу, чтобы создать водонепроницаемое соединение, используя внутреннюю резиновую прокладку и кольцо зубцов, чтобы соединение не откладывалось от трубы.

Изобретенный около 15 лет назад, PTC первоначально использовался для аварийных и ремонтных ситуаций.Я помню, как впервые увидел это семь или восемь лет назад и подумал, что это позволит мне закрыть кухню в доме, который я собираюсь реконструировать, не вызывая сантехника.

Но производители PTC сейчас настаивают на внедрении в новые сборки. Эти приспособления стоят от 5 до 10 долларов за штуку, как правило, дорого, но экономия рабочей силы может компенсировать затраты. Мы не заполняем новые вакансии на рынке так быстро, как старые сантехники уходят на пенсию, поэтому PTC может обратиться в сантехнические компании.

Я провел небольшое тестирование соединений PTC и обнаружил, что они очень высокого качества, но с одной ахиллесовой пятой: проблемы с зависанием.Если вода внутри трубы замерзает, расширение имеет тенденцию отталкивать соединения. Из-за этого я бы не стал использовать PTC в подвесном пространстве или для внешних соединений шланговых нагрудников.

Вам следует уточнить местные правила водоснабжения, чтобы узнать, одобрены ли эти соединения в вашей юрисдикции для использования внутри стены. Мне не хотелось бы видеть, как вы прокладываете весь дом, а затем обнаруживаете, что у местного инспектора проблемы с PTC.

Фитинги

PTC просты в использовании, но я не уверен, готов ли я использовать их в новом доме.Я могу рассмотреть их для проекта модернизации, но я хотел бы увидеть многолетний опыт успеха, прежде чем я решу использовать их для новых сборок. Я вижу место для этой системы среди производителей продукции, и я действительно думаю, что она будет набирать обороты — медленно.

Эта статья впервые появилась в июльском / августовском номере журнала PRODUCTS. См. Версию для печати здесь.

Будет ли замораживание повредить трубку Pex?

Труба из сшитого полиэтилена, более известная как труба PEX , произвела революцию в сантехническом оборудовании при строительстве и реконструкции новых домов.

Безопасный для питьевой воды, PEX — это красно-синий гибкий шланг, который используется для плавных изгибов вокруг препятствий на чердаке и идеально подходит для добавления воды в труднодоступные места. Новое увлечение? Нет, ожидайте, что продукт прослужит долго. Сантехнические системы в Европе по-прежнему исправны и работают по прошествии 30 лет.

Как и любой другой продукт, здесь есть несколько передовых методов использования. Например, рабочие температуры: от 180 градусов (максимальное значение на вашем водонагревателе) до минус 20 градусов.Еще холоднее — начнет заканчиваться! Но будет ли это BURST ?

ТЕМПЕРАТУРА ЗАМОРАЖИВАНИЯ

Страховая отрасль сообщает, что более четверти миллиона домовладельцев ежегодно страдают имущественным ущербом из-за обрыва трубопроводов, многие из которых — в результате замораживания. PEX предлагает потенциальное преимущество перед жесткой сантехникой, такой как медь или твердый ПВХ. Благодаря своей гибкости (полимеры) PEX имеет небольшой запас расширения при разрушающем давлении, вызванном образованием льда.

Если погода станет достаточно холодной, трубы PEX могут замерзнуть — — как любая водопроводная труба.Однако вероятность разрыва полиэтиленгликоля в результате замерзания может быть ниже. Однако — производители не дают гарантии от разрыва из-за замерзания.

СЛЕДУЙТЕ ЭТИМ ШАГАМ

Выполните следующие действия, чтобы предотвратить замерзание труб PEX в вашем доме:

1. Создаете дизайн своего дома сейчас? По возможности проложите трубу PEX сквозь внутренние, а не наружные стены.

2. Поддерживайте температуру в помещении 55 градусов и выше, когда температура на улице опускается ниже 20 градусов.

3. Изолируйте трубу PEX, подверженную воздействию отрицательных температур. Министерство энергетики США рекомендует изоляцию труб со значением R не менее 3,0 (изоляционные стены толщиной ~ 3/8 дюйма). В некоторых местах (более холодные климатические зоны) рекомендуется значение R от 4,0 и выше (стены ~ 5/8 дюйма).

4. Во время очень холодных погодных условий позвольте водопроводным кранам стечь, чтобы снизить опасное давление в трубах в случае образования льда.

5. У вас есть загородный дом? Слейте воду из всей водопроводной системы при подготовке к зиме летнего дома или дома, где водопровод зимой не используется.

6. Хранение труб PEX. Держите PEX вдали от солнечного света. Как и большинство других пластиков, PEX станет хрупким при длительном воздействии солнечного света и может треснуть под давлением. Типичный предел воздействия составляет ~ 30 дней.

7. Дайте ему расслабиться! Поскольку PEX будет расширяться и сжиматься на 1-2,5 дюйма на 100 футов длины при каждом изменении температуры воды на 10 ° F, его не следует затягивать во время установки. В случае повышения температуры на 60F, длина 100 футов может достигать 15 дюймов.

НИЖНАЯ ТРУБКА PEX

У меня на чердаке работает PEX, который замерзает, когда температура на улице падает примерно до 15 градусов.

No related posts.
