Насос циркуляционный для систем отопления: характеристики, правила выбора
Использование насоса циркуляционного для систем отопления значительно улучшает их эксплуатационные характеристики. Кроме того, такие насосы, благодаря которым нагретая котлом вода поступает во все элементы отопительных систем значительно быстрее и менее остывшей, позволяют экономить на энергоносителях (электричестве, топливе для котла). Эффективность применения циркуляционных насосов в составе отопительных систем во многом зависит от правильности выбора такого оборудования, делаемого на основе его технических характеристик.
Циркуляционные насосы для отопления
Виды и основные характеристики
Прежде чем разбираться в том, какие имеют циркуляционные насосы для систем отопления технические характеристики, следует познакомиться с различными типами такого оборудования. По конструктивному исполнению выделяют циркуляционные насосы:
- с «мокрым» ротором;
- с «сухим» ротором.
Особенность конструкции устройств первого типа заключается в том, что подвижные элементы их роторного узла постоянно находятся в контакте с перекачиваемой средой, что обеспечивает не только их смазку, но и эффективное охлаждение. Кроме того, работа такого оборудования, ротор которого постоянно находится в жидкой среде, отлично поглощающей все вибрации, характеризуется минимальным уровнем шума. Достоинствами циркуляционных насосов с «мокрым» ротором также являются компактные размеры, простота в установке и техническом обслуживании. Если говорить о недостатках подобных гидромашин, то к наиболее значимым из них относится невысокий КПД.
Конструкция циркуляционного насоса с «мокрым» ротором
В циркуляционных насосах с «сухим» ротором, как становится понятно уже из их названия, элементы роторного узла не контактируют с жидким теплоносителем, что наделяет такие устройства как достоинствами, так и недостатками. Наиболее значимыми преимуществами гидромашин данного типа являются высокая производительность и КПД, доходящий до 80%.
Устройство циркуляционного насоса с «сухим» ротором
Технические возможности и условия эксплуатации насосов циркуляционных для систем отопления определяются целым рядом характеристик.
Производительность
Этот параметр указывает на количество жидкости, которую устройство в состоянии перекачать за единицу времени своей работы. Единица измерения данного параметра – м3/час.
Напор
Напор также называют гидравлическим сопротивлением. Величина напора, формируемого циркуляционным насосом, измеряется в метрах или дециметрах водяного столба.
Для перекачки увеличенного объёма теплоносителя применяются сдвоенные циркуляционные насосы
Напряжение питания
От этого параметра зависит тип электрической сети (одно- или трехфазной), к которой можно подключать насос. Естественно, что для установки в системах отопления жилых домов следует выбирать гидромашины, работающие от электрической сети питания с напряжением 220 В.
Потребляемая мощность
Данная характеристика зависит как от конкретной модели насосного оборудования, так и от режима, в котором оно работает. Многие модели циркуляционных насосов, предназначенных для бытовых систем отопления, могут обеспечивать несколько скоростей перекачивания воды. На корпусе таких насосов, как правило, имеется специальная табличка, на которой указаны потребляемая мощность и сила тока, соответствующие каждому из режимов работы. Преимущественное большинство циркуляционных насосов для бытовых систем отопления характеризуются потребляемой мощностью, находящейся в интервале 50–70 Вт.
Таблица 1. Основные параметры и особенности выбора циркуляционных насосов для отопления
Максимальная температура теплоносителя
Выбирая циркуляционный насос для системы отопления по данному параметру, следует отдавать предпочтение моделям, рассчитанным на работу с рабочей средой, температура которой может доходить до 110°.
Размерные параметры
Сюда относятся такие характеристики, как диаметр резьбовой части монтажных элементов насосного оборудования и монтажная длина его корпуса. Большая часть циркуляционных насосов, используемых в бытовых системах отопления, просто врезается в трубопровод и соединяется с его элементами при помощи накидных гаек – «американок». Достаточно часто как сами гайки, так и патрубки для подсоединения устройства к трубопроводной системе уже входят в его заводскую комплектацию. Наиболее распространенными монтажными диаметрами циркуляционных насосов, используемых для оснащения бытовых систем отопления, являются 1 и 1,25 дюйма (25 и 32 мм соответственно). Монтажная длина бытовых циркуляционных насосов может составлять 130 или 180 мм.
Все размерные параметры насоса указываются в его техническом паспорте
Класс защиты электрической части
Большинство современных моделей циркуляционных насосов для бытовых систем отопления по международной классификации соответствуют классу защиты IP44. Насосное оборудование данного класса производители обеспечивают защитой от попадания в его внутреннюю часть твердых инородных частиц, размер которых превышает 1 мм. На это указывает первая цифра 4 в маркировке. Следующая цифра 4 в обозначении класса защиты обозначает, что электрическая часть оборудования застрахована от капель жидкости и брызг, летящих под любым углом.
Максимальное давление жидкости на выходе
На корпусе многих моделей циркуляционных насосов можно встретить информацию о данной характеристике. Как правило, у бытового оборудования этот параметр не превышает 10 бар. С практической точки зрения он ни о чем говорит, гораздо важнее такие характеристики, как напор и производительность.
Торговая марка и компания-производитель
При выборе циркуляционных насосов для систем отопления (впрочем, как и любых других технических устройств) лучше отдавать предпочтение продукции известных производителей, которые более серьезно относятся к вопросам качества и предоставляют надежные гарантии.
Таблица 2. Некоторые модели циркуляционных насосов российской компании «Инсэл»
Таблица 3. Некоторые модели циркуляционных насосов международной компании NeoClima
Технические характеристики циркуляционных насосов для систем отопления, как правило, внесены в обозначение их моделей. По таким обозначениям, в частности, можно сразу определить следующие параметры: создаваемый устройством напор жидкости, диаметры его всасывающего и нагнетательного патрубков, монтажную длину.
Правила и особенности выбора
Приступать к выбору определенной модели циркуляционного насоса следует только после того, как будет спроектирована отопительная система и станет известна суммарная длина ее замкнутого контура. Кроме длины контура системы отопления, на выбор циркуляционного насоса оказывает влияние и количество радиаторов, которыми она будет оснащена. Только после получения всех этих данных можно с высокой точностью определить, какую производительность должен иметь циркуляционный насос и какой величины напор теплоносителя в системе он должен обеспечивать.
Выбирая циркуляционный насос для системы отопления по характеристикам такого устройства, можно ориентироваться на следующие рекомендации от опытных специалистов.
- Если при выборе циркуляционного насоса вам подошли и понравились сразу несколько моделей, предпочтение следует отдать той из них, технические характеристики которой точнее всего соответствуют расчетным значениям, полученным при проектировании системы отопления.
- Нежелательно выбирать циркуляционный насос со слишком большим запасом по производительности и создаваемому напору теплоносителя. Такое устройство, расходуя только часть своей мощности, будет потреблять значительное количество электроэнергии, и создавать излишний шум при работе.
- Лучше приобретать те модели циркуляционного насоса, режимы работы которых можно регулировать.
Использование таких устройств со специальным переключателем на корпусе позволяет оптимизировать работу всей системы отопления в целом.
Циркуляционные насосы, если они правильно подобраны и установлены, позволяют сделать работу отопительных систем более эффективной, а также снизить расходы на обогрев помещений.
характеристики и правила монтажа — Рамблер/новости
Говоря образно, циркуляционный насос в отопительной системе – это сердце. Прибор предназначен для того, чтобы разгонять тепло по всему дому. От качества этого оборудования напрямую зависит напор воды и её прогрев во всей отопительной системе. Но как правильно выбрать циркуляционный насос для отопления частного дома? Каким производителям стоит доверить атмосферу в доме? Только в онлайн-журнале Homius.ru вы найдёте достоверную информацию о каждом производителе и сможете самостоятельно подсчитать траты на оборудование. В этой статье рассмотрим каких конструкций он бывает, правила выбора под технические характеристики отопительной системы. Сразу же оговоримся, что будем разбирать насос для отопления, но немного коснёмся и его разновидности, которую используют в системе горячего водоснабжения.
Циркуляционный насос для системы отопления
Содержание статьи
1 Для чего нужен в системе отопления циркуляционный насос
2 Конструктивные особенности циркуляционного насоса
3 Принцип работы циркуляционного насоса
4 Виды циркуляционных насосов
4.1 Циркуляционный насос с мокрым ротором
4.2 Циркуляционный насос с сухим ротором для котла отопления
4.3 Насос для системы горячего водоснабжения
5 Технические характеристики циркуляционных насосов для системы отопления
6 Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик
6.1 Как провести расчёт мощности циркуляционного насоса для системы отопления
6.2 Расчёт напора
6. 3 Расчёт производительности
7 Калькуляторы расчёта параметров насоса
7.1 Калькулятор производительности
7.2 Калькулятор напора
8 Обзор производителей и лучших моделей
8.1 Циркуляционные насосы Willo
8.2 Циркуляционный насос Grundfos
8.3 Насосы Джилекс
9 Правила установки циркуляционного насоса в систему отопления частного дома
10 По какой цене можно купить циркуляционный насос для отопления
Для чего нужен в системе отопления циркуляционный насос
Основное назначение насоса – обеспечить равномерное и постоянное движение тепла по кругу замкнутой отопительной системы от котла по всему периметру строения. В некоторых системах циркуляционные насосы не нужны. Обычно если контур дома несложный, то тепло по трубам будет распределяться само, без дополнительного нагнетания. Нагретая вода движется вверх, холодная вниз, согласно законам физики. При этом сам контур собирают под небольшим углом. Нарушили угол – получите систему, которая отапливать дом не будет.
Установка специализированного котла решает это проблему на корню. Нет необходимости следить за углом наклона подачи воды и её циркуляцией. Насос решит проблему. Кипяток поступит во все радиаторы, в независимости от того, на каком расстоянии они находятся от отопительного котла, при этом температура будет равномерной даже в отдалённых секциях дома.
Система отопления с циркуляционным насосом
Минус – необходимость подключать насос к электросети, а значит, установка прибора потребует дополнительных расходов на электричество. Кроме того, при отключении света насос работать не будет.
Конструктивные особенности циркуляционного насоса
В конструкцию насоса входят традиционные элементы, характерные для любой системы, выполняющей нагнетательную функцию:
крыльчатка, насаженная на вал;
электродвигатель.
Циркуляционный насос в этом плане не исключение. В его структуре точно такие же элементы. Единственное отличие – в перегородке между электродвигателем и корпусом прибора. На фото ниже хорошо видны все детали циркуляционного насоса.
Циркуляционный насос в разобранном виде
Надо отметить и тот факт, что в разных насосах производители устанавливают разные блоки управления. В одних моделях устанавливается электронное плато, которое контролирует весь процесс перекачки теплоносителя, в других вместо него монтируется обычный конденсатор, а в клеммную коробку регулятор скорости.
Принцип работы циркуляционного насоса
Работа насоса основывается на таком физическом явлении, как давление центробежной силы. Во время вращения лопастей водный патрубок создаёт разряжение, а выводной – компрессионное давление. Вакуум обеспечивает непрерывную циркуляцию и помогает равномерному всасыванию воды в систему отопления.
Важное замечание! Вал прибора обязательно необходимо установить в горизонтальной плоскости!
Циркуляционный насос в разрезе, где хорошо видно перемещение теплоносителя, показанное стрелками
Виды циркуляционных насосов
Производители предлагают две разновидности циркуляционных насосов:
Отличаются они друг от друга тем, что в первом ротор контактирует с теплоносителем, за счёт него производится охлаждение прибора, во втором такого контакта нет.
Циркуляционный насос с мокрым ротором
В такой конструкции присутствует специальный стакан, который герметично разделяет ротор электродвигателя и статор с обмотками. Последние при соприкосновении с водой тут же перегорают. Так что стакану, его качеству, уделяется особое внимание.
Устройство циркуляционного насоса роторного типа
Сам ротор полностью находится в водной среде, она является и охладителем, и смазкой для подшипников. При этом такое состояние деталей позволяет поглотить воде все вибрационные звуки, поэтому такие насосы работают тихо. Именно это стало причиной того, что приборы с мокрым ротором так популярны среди потребителей, которые выбирают циркуляционные насосы для бытовых систем отопления.
К достоинствам данной разновидности можно добавить:
небольшие габариты и вес;
минимальное потребление электричества;
достаточно длительный срок эксплуатации;
простая настройка;
лёгкий ремонт.
Что касается недостатков, то надо отметить, что коэффициент полезного действия у них небольшой – 50%. Это связано с тем, что ротор преодолевает сопротивление воды, которая находится в его камере.
Внимание! Важный момент – это правильная установка насоса. Он должен монтироваться на трубопровод так, чтобы его вал строго располагался в горизонтальной плоскости. Только в таком случае вода сможет проникнуть к подшипникам через уплотнительную гильзу.
Циркуляционный насос с мокрым ротором, где ротор от статора отделён герметичным стаканом
Циркуляционный насос с сухим ротором для котла отопления
В этой конструкции отсек с электродвигателем отделён от камеры нагнетания специальными уплотнительными кольцами из нержавеющей стали или керамики, а также резиновыми манжетами. Внутри корпуса остаётся лишь часть вала ротора, на который насажена крыльчатка. В процессе использования может наступить истирание уплотнителей. За этим необходимо строго следить.
Циркуляционный насос с сухим ротором консольного типа
Что касается плюсов и минусов приборов с сухим ротором, то они показывают довольно неплохой КПД – до 80%. В зависимости от модели они устанавливаются на трубопроводы, расположенные в разных плоскостях. Но именно такие насосы обладают большими габаритами и весом. И ещё один существенный недостаток –оборудование данного типа издаёт много шума и сильно вибрирует. Сегодня производители предлагают две модели данного типа циркуляционных насосов:
Консольные. У них вход теплоносителя производится через патрубок, который располагается по радиусу крыльчатки, а выход по оси вала.
Вертикальные. У них и входной патрубок, и выходной располагаются по радиусу рабочего органа.
Уплотнительные кольца, закрывающие отсек нагнетания теплоносителя от отсека электродвигателя
Насос для системы горячего водоснабжения
Чем отличается циркуляционный насос для ГВС от прибора для отопления? В первую очередь материалом, из которого он изготавливается. У первого это обычно латунь, у второго чугун. Это связано с тем, что в системе ГВС температура воды не превышает +65°С, в отопительной системе она достигает +95°С. Производительность насосов на отопление выше, чем для ГВС. Это и есть отличительные особенности двух типов циркуляционных насосов.
Внимание! Установить прибор для отопления можно на системы водоснабжения. А вот насос для ГВС устанавливать в отопительную сеть нельзя.
Циркуляционный насос для системы горячего водоснабжения
Технические характеристики циркуляционных насосов для системы отопления
На что необходимо обращать внимание при подборе циркуляционного насоса:
Производительность. Это способность насосного оборудования перекачивать определённый объём теплоносителя в течение одного часа. Единица измерения – м³/час.
Напор, он же гидравлическое сопротивление. Этот параметр обозначает, на какую высоту насос может поднять жидкость.
Температура перекачиваемого теплоносителя. Производители предлагают разные значения данного параметра, но своё предпочтение лучше отдать тем, у которых он равен +110°С.
Соединительные параметры. В этом плане насос подбирают по диаметру трубопровода, который должен соответствовать диаметру патрубков прибора.
Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик
Как мы помним, основная задача циркуляционного насоса – распределить равномерно техническую воду по всем радиаторам. Причём, важнейшее условие, сохранение стабильной высокой температуры в сетях.
Характеристики разных моделей циркуляционных насосов
В этом случае потребителю необходимо обращать внимание на мощность прибора. Существуют определённые нормы. Обычно исходят из того, что на 10 м² площади обогреваемых помещений должно уходить 1 кВт тепловой энергии, при этом высота потолка до трёх метров. К примеру, если общая площадь отапливаемых помещений составляет 100 м², то на отопление такого дома потребуется 10 кВт тепла. То есть, именно такой мощностью и выбирается отопительный котёл.
Как провести расчёт мощности циркуляционного насоса для системы отопления
Итак, как можно самостоятельно провести расчёт мощности циркуляционного насоса. Для этого используется простая формула:
R – это тепловая мощность котла, измеряемая в кВт;
TF – это температура теплоносителя на входе в отопительную систему, то есть после котла;
TR – это температура теплоносителя на выходе из системы, в трубе до котла.
Зная данные параметры, а они указаны в паспорте отопительного котла, можно самостоятельно сделать расчёт. Есть более простой вариант, как подобрать циркуляционный насос для отопления. Для этого можно воспользоваться таблицами, которые легко найти в интернете.
Таблица подбора циркуляционного насоса в зависимости от мощности котла
Расчёт напора
Напор рассчитывается по следующей формуле:
H = (R х L + Z) / p х V, где:
R – это гидравлическое сопротивление горизонтального участка, варьируется в диапазоне 100 150 м;
L – общая длина трубопровода отопительной системы;
Z – это сопротивление каждого элемента системы отопления: вентили, задвижки, обратные клапаны и прочее (значение табличное), здесь используется сумма всех значений;
P – плотность теплоносителя;
V – скорость перемещения воды в системе.
Что касается длины трубопровода, то его придётся измерить. Причём не полениться, а пройтись по всему дому, так как план его не всегда точно отражает реальные размеры. Считаем так: на каждые 10 м длины необходимо 0,6 напора насоса. Что касается скорости перемещения теплоносителя, то она в основном зависит от производительности. При этом у каждой модели может быть несколько разных скоростей, которые переключаются вручную. К примеру, на шильдике прибора может быть указано три скорости, которые соответствуют трём значениям мощности и напора.
Скорость вращения, об/мин
Насос с ручным переключателем скоростей
Внимание! Многие производители сегодня выпускают циркуляционные насосы, которые сами в автоматическом режиме переключают скорость вращения вала и крыльчатки. Соответственно, переключаются производительность и напор.
Добавим, что прибор, работающий в автоматическом режиме, экономит потребление электроэнергии на 40%.
Расчёт производительности
Здесь используется другая формула:
Q = N : (1,16 х Δt), где:
N – это мощность котла отопления;
Δt – это разница температур на выходе и входе в котёл;
1,16 – это теплоёмкость воды.
Самый сложный параметр – разница температур. Замерять ничего не надо. Здесь применяются значения, подобранные опытным путём. К примеру, для радиаторной системы отопления берётся 20°С, для системы «тёплые полы» 5°С.
Вариации циркуляционных насосов разного типа
Калькуляторы расчёта параметров насоса
Получить правильные параметры, к примеру, производительность и напор насоса, помогут специальные калькуляторы, которые позволяют максимально точно провести расчёты. Для наших читателей мы подготовили лучшие из них.
Калькулятор производительности
Здесь всего лишь два поля ввода данных: мощность котла отопительной системы и тип отопительного оборудования. Вставляете и нажимаете кнопку – рассчитать требуемую минимальную производительность насоса.
Payment options Защита от спама Введите код с картинки Отправить результат мне на почту
Калькулятор напора
Здесь также два поля ввода данных: длина контура отопительной системы и тип используемой запорной арматуры. И опять-таки ниже нажимаете кнопку – рассчитать требуемый минимальный напор насоса.
Payment options Защита от спама Введите код с картинки Отправить результат мне на почту
Обзор производителей и лучших моделей
Сегодня на рынке большое разнообразие моделей насосов разной мощности и сборки. Здесь и отечественные модели, и зарубежные. Выбрать не всегда просто, поэтому рассмотрим несколько производителей, а также их модели.

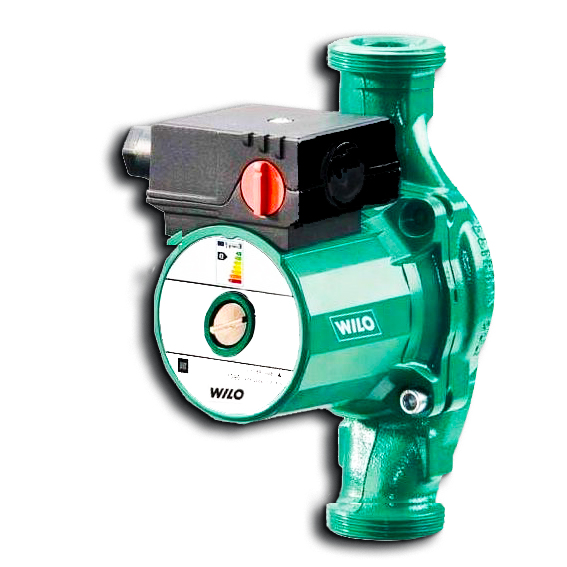

Циркуляционные насосы Willo
Это немецкий производитель с огромной историей (150 лет). Немецкое качество известно во всём мире, так что, выбрав эти модели, можно сказать, вы вкладываете деньги в долгосрочную и качественную эксплуатацию. С 1996 года представительство этой компании открыто в России.Характеристики
Соединение с трубой
Производительность – 2,7 м³/ч.
Мощность двигателя – 20 Вт.
Резьбовое однодюймовое соединение – универсальное.
Крыльчатка из полипропилена, подшипники металло графитовые, функция деблокирования автоматическая.
Производительность – 3 м³/ч.
Мощность – 68 Вт.
Резьбовое 1½ (универсальное).
Производительность – 31 м³/ч.
Мощность – 600 Вт.
Фланцевое соединение.

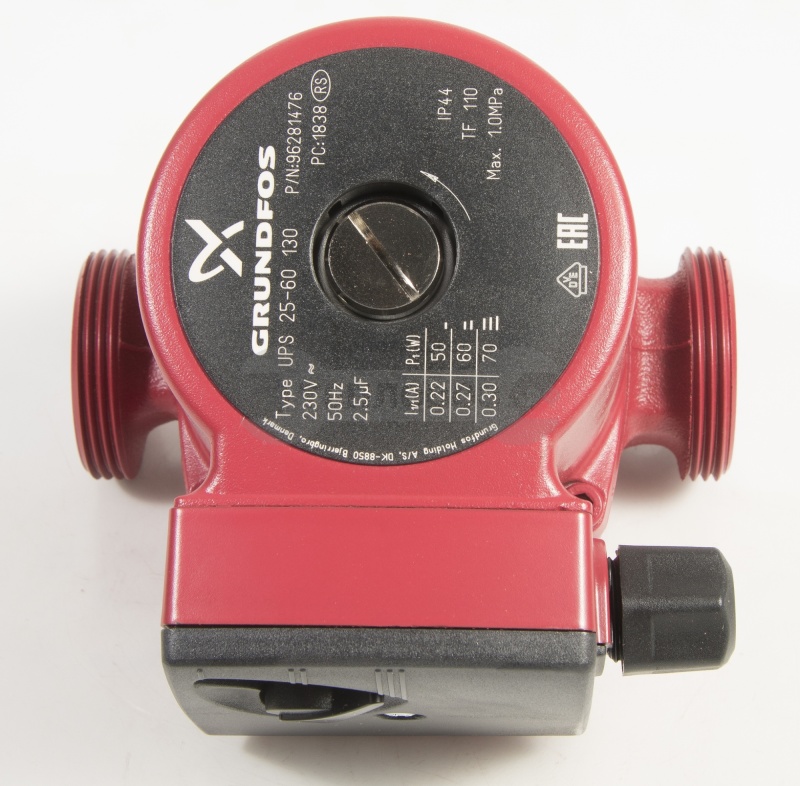

Циркуляционный насос Grundfos
Международная компания, головной офис которой географически расположен на территории Дании. На российском рынке с 60-х годов прошлого столетия, а правильнее сказать Советском.Характеристики
Производительность – 3,4 м³/ч.
Мощность – 34 Вт.
Резьбовое 1½ (гориз.)
Гарантийный срок службы до 5 лет, экономичность в плане потребления электроэнергии до 20%, по сравнению с другими производителями.
Производительность – 2,72.
Мощность – 45 Вт.
Резьбовое – 2 дюйма (гориз.)
Производительность – 9,3.
Мощность – 163.
Насосы Джилекс
Отечественный производитель, качество производимого им насосного оборудования не уступит европейским аналогам.
Характеристики
Производительность – 3.
Резьбовое – 1 дюйм.
Мокрый ротор, три скорости переключения.
Производительность – 3,8.
Мощность – 100.
Производительность – 8.
Мощность – 245.
Резьба – 1 дюйм.
Известный китайский бренд. Насосы этой марки славятся качеством и демократичной ценой. На российском рынке с 1996 года.
Характеристики
Производительность – 3,96.
Резьбовое – 2 дюйма.
Нориловая крыльчатка, способная выдерживать температуру до +1500°С, корпус чугунный или бронзовый, вал и подшипники из алюминиевого сплава.
Производительность – 2,4.
Резьба – 1 дюйм.
Производительность – 3,6.
Правила установки циркуляционного насоса в систему отопления частного дома
Есть два основных требования, которые надо обязательно учитывать, проводя монтаж циркуляционного насоса в систему отопления:
Установка производится на обратном контуре около котла.
Монтаж производится с помощью крепления байпас.
Первое в «обратке» идёт понижение температуры. Такая вода даёт насосу небольшую передышку, поэтому не следует перегревать прибор. Есть ещё один момент, который касается открытой системы отопления, если в ней циркуляционный насос устанавливается на контуре подачи. Именно в таком расположении внутри котла начнёт образовываться вакуум, который приведёт к закипанию агрегата, что негативно скажется на всей системе.
Правильная установка циркуляционного насоса в системе отопления
Крепления байпас помогут легко произвести замену насоса без необходимости демонтажа системы. Поэтому установку циркуляционного насоса рекомендуется проводить именно с помощью этой системы креплений. При этом обязательно не забыть до и после точки крепления прибора установить отсекающие вентили. И ещё один момент. Внутри котла отопления и труб в процессе работы скапливаются грязь и накипь, которые негативно влияют на качественное состояние агрегата. Очень важно установить фильтр грубой очистки.
По какой цене можно купить циркуляционный насос для отопления
Цены насосов для отопления будут зависеть от технических характеристик прибора и производителей. В последнем случае лучше выбирать проверенные бренды, которые уже зарекомендовали себя. В таблице можно сравнить цены и характеристики и подобрать более приемлемый для себя вариант.
Обратите внимание, что модель Yonos PICO 15/1-4 из всех описанных циркуляционных насосов для отопления является самой маленькой, но стоит она дороже более мощных агрегатов. Компактность одно из существенных преимущество, за которое иногда приходится платить.
Один из самых маленьких циркуляционных насосов — размером со спичку
Итак, в этой статье мы подробно рассмотрели циркуляционные насосы для отопления, их виды и модели, технические характеристики. Познакомились с основными проблемами, которые могут подстерегать при подборе и установке оборудования самостоятельно. Кроме этого, изучили тонкости подключения и разобрались, как правильно подключить насос.
Если у вас возникли ещё какие-то вопросы, задавайте в комментариях.
их характеристики, циркуляционные, технические расчеты скорости в системе, размеры, габариты
Циркуляционный насос — устройство, предназначенное для принуждения воды к движению по системе отопления. Его используют в контурах, где невозможно создать естественную циркуляцию. Установка не ограничена какими-либо другими ситуациями.
Общие параметры насосов для систем отопления в частном доме
Каждое устройство обладает характерными значениями:
- Расход — количество воды, которое пропускается в обвязке за час. Единица измерения имеет вид 1/(м3*с).
- Напор — максимальный показатель сопротивления жидкости, оказываемое на все элементы контура. Наравне с напором важны его потери из-за гидравлического сопротивления, а также давление.
- Скорость — параметр, определяющий взаимоотношение расхода с напором, в зависимости от режима работы насоса.
Размеры: отличия по габаритам
Приборы также могут иметь одинаковые рабочие характеристики, но различаться по габаритам:
- Длина определяет место установки.
Устройства длиной 130 мм размещают в ограниченных пространствах, а 180 — в остальных.
- Диаметр подбирают под размер труб, используемых в системе. Допускается незначительное увеличение сечения, но категорические запрещено уменьшение.
Технические характеристики циркуляционных приборов с мокрым ротором
Выделяют следующие особенности этого вида устройств: защита элементов от механического трения, герметичность, долгая работа одной заправки ресурса, низкий уровень шума, лёгкий ремонт. Компоненты не смазывают в течение эксплуатации благодаря воде, находящейся внутри.
Коэффициент полезного действия обычно составляет 50%, но встречаются модели с КПД в диапазоне 45–60%.
Фото 1. Циркуляционный насос Wilo Star RSG с мокрым ротором, устанавливается в помещениях только в горизонтальном виде.
В отличие от сухих роторов, мокрые всегда ставят горизонтально, что может вызвать неудобства в некоторых помещениях. Конструкцию выполняют по модульному типу, который облегчает настройку и ремонт.
Расчёт мощности
Перед началом вычислений учитывают следующие факторы:
- Температура окружающего воздуха оказывает влияние на количество тепла, выделяемое генератором. Остывшее устройство перед оказанием положительного эффекта должно прогреться. Негативным также является избыток температуры, приводящий к превышению допустимой нагрузки.
- Диаметр труб в системе весьма важен: небольшие будут пропускать недостаточное для помещения количество воды, а слишком широкие не позволят котлу полноценно прогревать жидкость.
Фото 2. Три полипропиленовые трубы с разным диаметром, для системы отопления это имеет большое значение.
- Вязкость рабочего вещества прямо пропорционально влияет на мощность насоса.
- Устройство иногда монтируют в качестве поддерживающего элемента для системы с естественной циркуляцией или для подпитки контура.
В подобных случаях достаточно установить прибор с меньшей мощностью.
С учётом факторов определяют эффективность насоса из следующих вариантов:
- Для частных домов — 100 Вт/м2.
- Для многоквартирных — 70.
- Для производственных зданий или хорошо утеплённых жилых — от 30 до 50.
- В северных регионах значения увеличивают на 75, 30 и 20 соответственно.
Расчёт также выполняют по формуле N = Q * F * V * M, где:
- Q — расход жидкости в секунду.
- F — кинематическая вязкость вещества, которым заполнена система.
- V — объём контура.
- M — масса теплоносителя.
Q указана в техническом паспорте устройства. Значение F зависит от используемой жидкости. Вязкость наиболее распространённых веществ легко найти в соответствующей таблице. Объём и масса рабочего вещества определяются вручную.
Справка! Массу считать необязательно. Достаточно заменить её на произведение объёма системы на плотность жидкости. Последняя величина задана таблично.
Вам также будет интересно:
Расчёт давления
Напор водяного столба измеряют в технических атмосферах.
Усреднённый показатель указан в паспорте устройства или непосредственно на нём. Необходимое давление зависит от трёх факторов:
- Циркуляционный насос должен работать при небольших гидравлических потерях.
- По скорости подачи воды определяют напор.
- В многоквартирных домах сопротивление системы принимают за 0,3 атм, в частных рассчитывают отдельно.
Важно! Высота строения не оказывает влияние на напор, но важна для расчёта давления.
Для расчёта необходимо знать мощность насоса, а также определить указанные факторы. Формула давления P = (N * H) / (ΔH * S * L), где:
- N — мощность циркуляционного насоса.
- H — напор жидкости в устройстве.
- ΔH — гидравлические потери напора.
- L — высота строения.
- S — площадь сечения труб в системе.
Мощность определяют по формуле выше. Высота и сечение контура определяются при составлении схемы обвязки.
Напор представляет собой величину H = P / (g * ρ) + V2/ (2 * g), где первое произведение — пьезометрическая высота, а второе — скоростной напор.
В большинстве случаев эта величина указана в паспорте устройства. Для расчёта рекомендуется пригласить специалиста.
ΔH — гидравлические потери, которые представляют собой изменения пьезометрической высоты. Это значение также указывают в документации насоса.
Важно! Напор и давление сильно взаимосвязаны. Значение одной характеристики получают из второй, что работает в обе стороны.
Скорость
Большинство современных насосов поддерживают функцию смены текущей скорости работы. Предусматривают три режима, определяющих обогрев помещения, но иногда встречаются более универсальные приборы.
К классическим возможностям относят:
- Стандартный режим, при котором комната отапливается со средней скоростью.
- Скоростной для быстрого прогрева остывшего строения.
- Замедленный, поддерживающий температуру в отсутствие жителей.
Устройства с большим разнообразием скоростей редко находят применение в жилых домах, но пользуются спросом в производственных зданиях. Это связано с высокой точностью их настройки. Для изменения функционирования используют рычаг с 3 и более ступенями.
Последний устанавливают в доступном месте. Но также встречаются насосы с автоматическим контролем климата: сверив показания счётчика с заданными при настройке, он самостоятельно изменяет подачу жидкости по контуру. Для работы требуется установка датчиков на улице и внутри помещения.
Полезное видео
Из вижео можно узнать, как лучше применять насос в доме, о методах расчета давления и мощности.
Итог
При выборе циркуляционного насоса необходимо учитывать четыре фактора. Мощность определяет количество воды, поставляемое в контур за единицу времени. Давление указывает на максимально разрешённую нагрузку в системе. Скорость работы характеризует величину обогрева помещения. Физические размеры уточняют место установки прибора. Правильно подобранный насос имеет низкий шанс поломки или прорыва.
Циркуляционный насос для отопления — параметры выбора и классификация
Сегодня все больше людей, решает уйти от городского шума и суеты, возводят дома и коттеджи за городом. Площадь подобных помещений составляет более 100 кв.м. Чтобы независимо от климатических условий в доме царила комфортная атмосфера, важно позаботиться о создании эффективной и надежной системы теплоснабжения. Для подобных целей часто используют насосы для отопления циркуляционного типа. Поэтому в статье будет рассмотрено насосное оборудование, его конструкция, основные характеристики, особенности выбора и наиболее востребованные модели, а также монтаж данных агрегатов.
Конструкция
Циркуляционный насос – это устройство, которое предназначено для обеспечения принудительного движения теплоносителя по системе и повышения давления в контуре. Современные системы обогрева и ГВС не имели бы таких высоких эксплуатационных характеристик, если бы не существовало насосов. Иногда только насос циркуляционный для системы отопления способен полностью обеспечить ее работоспособность. Помещение обогревается равномернее и гораздо быстрее, нежели при функционировании без насоса. А как сделать правильный выбор насоса, можно узнать из нашей статьи «Подбор насоса для отопления по параметрам и характеристикам»
Данный агрегат представляет собой устройство, которое выполняет всасывающую и нагнетающую функции. Монтируется насос отопления циркуляционный непосредственно в трубопровод сети обогрева.
Как правило, конструкция насоса представлена такими элементами:
- Корпус с присоединительной улиткой, к которой крепятся трубы контура.
- Электродвигатель с платой управления, клеммами, которые позволяют подсоединять провода электросети.
- Насосстатор. Расположен на станине в неподвижном положении. Внутри находятся обмотки, используемые для прохождения электрического тока.
- Ротор с насадкой. Представляет собой вращающуюся часть мотора. Расположен внутри статора. Выполняет функцию передвижения теплоносителя: с одной стороны вода засасывается, а с другой – нагнетается в трубы контура. Чаще всего насос циркуляционный для отопления оснащен одним ротором. Хотя встречаются и варианты с двумя.
Положительные и отрицательные стороны
В частном секторе, а порой и в городских квартирах, требуется создание принудительной циркуляции для повышения эффективности функционирования обогревательной системы. Циркуляционные насосы уже более двух десятилетий успешно применяются для этих целей. Имеют данные агрегаты свои положительные черты и недостатки.
Из достоинств можно назвать:
- тепло распределяется равномерно по всему помещению. В результате обогрев осуществляется более качественно;
- возможность регулировки системы;
- универсальность: электрические водяные насосы для отопления подходят для любых систем теплоснабжения;
- большой срок эксплуатации. Конечно, при условии, что насос подобран и установлен правильно. Прибор на протяжении нескольких лет может работать исправно. А если даже и случаются поломки, то ремонт отличается простотой и не требует больших финансовых затрат.
Классификация
В зависимости от конструкционных особенностей насос циркуляционный для систем отопления может быть двух видов: с сухим ротором (или сухого типа) и с влажным ротором (или влажного типа).
Ротор сухого типа
Ротор агрегатов сухого типа не вступает в контакт с теплоносителем, поскольку надежно изолирован от него специальным скользящим уплотнителем (кольцом). КПД у таких устройств достаточно высокий и находится в пределах от 75 до 85%. Из минусов можно назвать шумность работы. В связи с чем устанавливать их нужно в отдельном помещении, и проводить шумоизоляцию. Размер насосов с сухим ротором больше, нежели у влажного типа. Также необходима подводка труб контура. Нуждаются такие устройства и в периодическом обслуживании. Больше подходят для многоэтажных зданий, больших по площади помещений.
Ротор влажного типа
Ротор оборудования влажного типа контактирует с циркуляционной жидкостью, а статор является изолированным от теплоносителя. Работает такой агрегат бесшумно. Отличается компактностью. Электроэнергии потребляет мало. В периодическом обслуживании не нуждаются. Срок службы может достигать десятков лет. Поэтому многие решают такой насос циркуляционный для отопления купить для повышения качества обогрева дома. Правда, КПД ниже, чем у аналогов сухого типа – всего лишь 50-65%. Но, не смотря на это, именно аппараты с сухим ротором получили наибольшее распространение в системах теплоснабжения небольших коттеджей и частных домов.
Особенности выбора
Решая купить циркуляционный насос для системы отопления важно знать основные параметры данного агрегата и факторы, на которые стоит обращать внимание при выборе. К основным характеристикам можно отнести производительность и напор. Первый параметр характеризует объем жидкости, которую насос может пропустить через себя за час работы. Зависит от гидравлического сопротивления трубопровода. Напор – это гидравлическое сопротивление – определяет максимальную высотку, на которую устройство способно поднять столб воды. Данные характеристики содержаться в паспорте прибора.
Сегодня все большее количество жителей частного сектора предпочитает устанавливать насос циркуляционный для отопления на 12 вольт, который отличается плавным пуском и долговечностью. Такие агрегаты могут функционировать от любого источника напряжением 12 вольт. Например, в качестве источника может быть и обычный автомобильный аккумулятор. Работа подобных устройств не сопровождается вибрацией и шумом. К тому же на насос циркуляционный для отопления 12 вольт цена вполне приемлемая.
Различаются циркуляционные насосы и мощностными значениями. Агрегаты большой степени мощности лучше не покупать. В максимальном режиме, они вряд ли будут использоваться в системах обогрева частных домов и коттеджей, либо будут, но крайне редко. А на такой рециркуляционный насос для отопления цена будет немаленькой. Поэтому подобная покупка не оправдана.
Помимо всего вышесказанного, при выборе циркуляционного насосного оборудования необходимо учитывать и площадь отапливаемого дома, качество утепления здания и теплоизоляции потолка и пола, климатические условия региона, герметичность дверей, окон.
Выбирая насос циркуляционный для систем отопления цена для многих отечественных потребителей является одним из главных факторов совершения покупки. Приобретать самые дешевые изделия не рекомендуется. Ведь качество у такой продукции также, скорее всего, низкое. А агрегат должен быть качественным, надежным в работе.
Идеальным вариантом будет найти такой насос, в котором оптимально сочетаются хорошее качество и приемлемая цена.
Среди наиболее качественных и надежных моделей зарекомендовал себя циркуляционный насос для систем отопления Wilo от немецкого производителя. Также отличными эксплуатационными параметрами отличаются и изделия Грундфос (Дания). Хорошо зарекомендовали себя и насосы итальянских компаний: Pedrollo, Lowara, Ebara и DAB. Правда, цена изделий указанных производителей высокая. Из-за того, что высокая цена насос циркуляционный для отопления известных зарубежных фирм может позволить себе далеко не каждый хозяин частного сектора.
Цена циркуляционных насосов зависит от рада факторов. А именно: типа прибора, уровня мощности, фирмы-производителя. В среднем стоимость насосного оборудования колеблется от 65 до 215 долларов.
Многие отдают предпочтение более дешевым отечественным аналогам. Низкой ценой отличаются и китайские модели. Правда качество таких циркуляционных насосов вряд ли можно назвать хорошим. Такое оборудование будет часто ломаться и в итоге, выйдет даже дороже, нежели агрегаты известных фирм. Поэтому в плане экономии гораздо выгоднее будет купить циркуляционный насос для отопления Grundfos либо Вило. Можно приобрести изделия данных марок б/у: они исправно прослужат гораздо дольше, нежели китайские аналоги.
Циркуляционные насосы Грундфос
Насосы фирмы Грундфос характеризуются широкой сферой применения: могут использоваться как в обычном жилом доме, коттедже, так и в крупном промышленном предприятии. Зависит все от мощности модели. Применяются агрегаты данной компании не только в целях формирования эффективного обогрева, а и для обеспечения бесперебойного функционирования вентиляционных систем, нагревания водной массы.
Качество находится на высоком уровне. Оборудование имеет высокую производительность, надежно в работе. Поэтому лучше купить насос циркуляционный для отопления Грундфос и наслаждаться комфортной атмосферой в доме, нежели приобрести китайский вариант и постоянно решать проблемы, вызванные неэффективной работой устройства и его частыми поломками.
Осуществляя подбор циркуляционного насоса для системы отопления Grundfos надо помнить, что агрегаты данного производителя работать могут в нескольких режимах. А это позволяет увеличить ресурсы оборудования и снизить затраты на электроэнергию. Насосы производителя Грундфос бесшумные. Могут работать с разными типами циркуляционной жидкости. Например, с теплоносителем, который содержит этиленгликоль, с подогретой водой либо антифризом. Отличает циркуляционный насос для систем отопления Grundfos от аналогичных изделий других производителей оболочка, которая способна гораздо лучше сохранять тепло.
Циркуляционные насосы Вило
Насосы фирмы Вило отличаются компактностью и простотой монтажа. Все модели надежные, качественные. В производстве используются специальные антикоррозионные материалы. Могут работать с разными видами циркуляционной жидкости. Агрегаты достаточно компакты и имеют несколько ступеней защиты. К тому же насос циркуляционный Wilo для отопления не требует особого технического обслуживания. В работе экономичен и долговечен.
Правда, сегодня в продаже часто встречаются подделки под производителя Вило. Поэтому надо быть крайне осторожным. Чтобы приобрести оригинал, опытные специалисты рекомендуют обращать внимание на наличие заводского номера. Также должно быть два болта на креплении (на фальшивом изделии их четыре). На насос циркуляционный для отопления цена Wilo установлена на уровне не менее 80 долларов.
Особенности монтажа
Конечно, лучше доверять монтаж насосного оборудования высококвалифицированным специалистам. Но это дополнительные затраты финансов. Дорогостоящая установка циркуляционного насоса в систему отопления цена которой зависит от уровня сложности работы и фирмы, оказывающей подобные услуги, привела к тому, что многие покупатели решают выполнить монтаж своими силами. Данный процесс непростой, требующий соблюдения ряда правил.
Установка насоса производится на линии обратного типа около теплового котла.
Это требование имеет смысл лишь для домов площадью более 200 кв. м. Выполняя монтаж надо следить, чтобы стрелка на корпусе насоса совпадала с движением циркулирующей жидкости. Обвязку агрегата проводят при помощи запорных кранов, обратного клапана и фильтра грубой очистки. Все резьбовые соединения надо обрабатывать герметиком. Когда насос установлен, его заполняют теплоносителем и открывают центральный винт для выхода лишнего воздуха.
Таким образом, благодаря использованию циркуляционных насосов можно в разы улучшить характеристики системы теплоснабжения, обеспечить качественный и равномерный обогрев дома. Лучше покупать насосы известных фирм. А монтаж доверять опытным мастерам.
Циркуляционные насосы для отопления: доступные цены, отзывы
Циркуляционный насос для отопления и автономного горячего водоснабжения предназначен для принудительной циркуляции и рециркуляции жидкого теплоносителя в замкнутых системах закрытого типа. Технические характеристики водяных помп различаются производительностью, диаметром подсоединения, напряжением питающей сети и потребляемой мощностью. Поэтому, чтобы правильно выбрать циркуляционный насос для отопления, цена которого зависит от типа ротора, модификации и производителя, необходимо обращаться в специализированные магазины климатической техники.
Помпы циркуляционного типа обладают следующими отличительными особенностями и преимуществами:
- Минимальное потребление электрической энергии;
- Небольшие тепловые потери и отсутствие воздушных пробок;
- Малошумность при эксплуатации;
- Простота исполнения и установки;
- Фирменная гарантия на эффективность и безопасность работы.
На рынке теплотехнических приборов представлены циркуляционные насосы для систем отопления и автономного горячего водоснабжения двух типов:
- С мокрым ротором, когда крыльчатка непосредственно взаимодействует с горячей водой или другим видом теплоносителя;
- С сухим ротором, когда крыльчатка не соприкасается с теплоносителем.
Агрегаты с мокрым ротором рекомендуется устанавливать в частных домах, где система отопления и горячего водоснабжения имеет небольшой объём теплоносителя. Устройства с сухим ротором, имеющие КПД 70% применяются в крупных системах горячего водоснабжения и отопления.
Выпускаемые бытовые циркуляционные насосы для систем отопления и автономного горячего водоснабжения рассчитаны на работу от однофазной или трёхфазной электрической сети.
В нашем специализированном магазине МирКли представлен широкий спектр высокопроизводительного оборудованияразличных модификаций для отопления и горячего водоснабжения от известных производителей Aquatic, Speroni, Беламос, Джилекс и других. Квалифицированные специалисты подберут нужную модель насоса для вашей системы горячего водоснабжения и отопления, а также организуют оперативную доставку заказа!
Циркуляционный насос. Как выбрать оптимальный насос отопления для системы
Выбор циркуляционного насоса — все, что нужно знать
- Для чего нужен циркуляционный насос;
- Каких типов бывают циркуляционные насосы;
- Как подобрать технические характеристики насоса;
- Параметры для выбора насоса;
- Краткая характеристика основных производителей;
- Как определить подделку.
Для чего нужен циркуляционный насос?
Циркуляционный насос нужен для обеспечения циркуляции теплоносителя (воды, антифриза) в системе отопления. В первую очередь это нужно для обеспечения комфортной температуры в помещениях. Во вторую это экономно, т.к. циркуляция позволяет эффективно использовать тепловую энергию за счет равномерного распространения ее по всей системе.
Таким образом использование правильного циркуляционного насоса дает возможность понизить расходы на газе, дровах или электричестве до 30%.
Каких типов бывают циркуляционные насосы?
Циркуляционные насосы бывают 2-х типов — мокрый и сухой.
- Мокрый тип насосов (в качестве смазки перекачиваемая жидкость) – используются в системе отопления частных домов и квартир поскольку они практически бесшумные. Также почти все современные насосы предоставляют возможность управления скорости перекачивания жидкости (выбирать можно скорость подачи теплоносителя в системе), как правило 3 режима роботы, что делает эксплуатацию адаптивной, намного экономней и комфортнее. Лидерами на рынке являются такие бренды как Wilo, Grundfos, DAB. Эти насосы очень хорошо себя зарекомендовали за года эксплуатации во всем мире.
- Сухой тип насосов – представляет собой насосную часть и электродвигатель с крыльчаткой, которая расположена на валу в герметическом корпусе, в этих насосах отсутствует контакт с перекачиваемой жидкостью. Такие насосы отличаются большей мощностью, но большим шумом при работе, что делает невозможным их использование в частном секторе. Самыми популярными и надежными брендами на сегодня являются Grundfos, Wilo, Ebara, но выбрать циркуляционный насос можно среди обилилия других торговых марок.
Рис. Устройство циркуляционного насоса
Как правильно подобрать технические параметры насоса?
Чтобы правильно подобрать насос в первую очередь нужно знать:
- Диаметр подключения. Замерять диаметр труб системы отопления, как правило они бывают 1 дюйм (25 мм) или 1 1/4 дюйма (32 мм)
- Монтажная высота. Необходимо замерять монтажную высоту установки насоса (130 мм) или (180 мм)
- Производительность насоса. Просчитать необходимую производительность насоса для вашей системы отопления по следующей формуле
Q = N / (t2-t1), где
Q – Производительность насоса,
N – Мощность котла (кВт),
T2 – максимальная температура теплоносителя на выходе из котла, берут максимальные показатели (90 ° С – 95 ° С),
T1 – температура теплоносителя на входе котла берут в среднем (60 ° С – 70 ° С).
4. Высота подачи циркуляционного насоса
Формула расчета высоты подачи циркуляционного насоса
P = RI + Z, где
P — Потери давления в системе отопления которые насос должен преодолеть, Па,
R — Потери на трение теплоносителя, Па/м,
I — Длина трубопровода одинакового диаметра,
Z – Падение давления в местных сопротивлениях, Па.
Для обывателя по данной формуле очень тяжело разобраться что к чему. Принято считать, что на 10 метров длины циркуляционного контура нужно примерно 0,6 метра высоты подачи насоса. То есть, если у вас длина всей системы отопления 100 метров, то вам необходима высота подачи циркуляционного насоса 100/10*0,6=6 метров. Эти расчеты сильно упрощены, так как правильные расчеты включают в себя все углы и повороты трубопровода, силу трения теплоносителя и разный диаметр труб в системе отопления. В большинстве случаев такое усложнение не сильно повлияет на корректность выбора оборудования и работы системы вцелом.
Заключение по выбору циркуляционного насоса
Основные характеристики, которые необходимо знать при выборе циркуляционного насоса:
- Диаметр подключения
- Монтажная длина
- Производительность
- Высота подачи
Когда выше перечисленные параметры вам будут известны, можно определятся с выбором бренда и модели.
Краткая характеристика основных производителей
Самые надежные и популярными на рынке насосы Wilo и Grundfos.
Насосы Wilo пользуются самым высоким доверием среди покупателей за счет своего качества сборки и длительной бесперебойной работой, но цена на них довольно высока. Производятся эти насосы в Германии. Самые популярные марки насосов Wilo серии Star RS — 25/6 и RS 25/4.
Насосы Grundfos также себя хорошо зарекомендовали на нашем рынке за счет достойного качества и сравнительно не высокой цены. Их насосы при правильной эксплуатации служат более 10 лет. Производятся насосы Grundfos в Дании. Самые популярные марки Grundfos серии UPS 25/60 и 25/40.
Каждый из этих брендов будет служить вам долго и качественно, самое главное — никогда не покупайте китайские подделки. Лучше заплатите один раз и будьте уверены в том, что ваш дом будет обеспечен теплом долгие годы!!!
Важно! При выборе циркуляционного насоса важно учитывать максимально допустимую нагрузку насоса, чтобы он работал в комфортном для себя диапазоне мощности, что продлит службу и обеспечит качественную работу на много лет.
Как распознать оригинал от подделки?
Как правило подделка дешевле оригинала в несколько раз.
Продавцы подделок всячески убеждают, что подделка ничем не уступает оригиналу, но такой товар не обеспечивается реальной гарантией. Так же на подделки продавцы предоставляют гарантию не более чем полгода, при том что у оригинала минимум 5 лет фирменной гарантии. Чтобы не стать жертвой таких вот подделок мы вам перечислим несколько отличий которые вам помогут определить, подделка перед вами или оригинал!!!
В первую очередь нужно обратить внимание на:
- Лакокрасочное покрытие, в оригинале оно равномерное без каких-либо дефектов
- Должна быть написана конкретная страна производитель где сделан насос
- Серийный номер должен совпадать на упаковке и на насосе
- На упаковке точно указанная модель насоса
- В комплекте книжка гарантии и полная инструкция эксплуатации
- Гарантия на оригинал от 5 лет
Более подробно мы покажем в видео как отличить оригинальный продукт от подделки на примере циркуляционных насосов Wlo Star RS 25/4 и Wilo Star RS 25/6.
В нашем магазине представлен не весь ассортимент насосов, который мы можем Вам предложить, поэтому просим обращаться по телефону, почте или при помощи бланка «заказать консультацию». Так же просим заметить, что помимо циркуляционных насосов мы можем Вам предложить практически все, что касается отопления и водоснабжения. Помимо товаров и услуг мы сотрудничаем с квалифицированными мастерами, которые могут помочь решить любые задачи в этой сфере.
Мы будем рады, если Вы воспользуетесь нашим опытом и умением в решении задач любой сложностью.
Популярные вопросы про Циркуляционные насосы:
✔️ Как должен стоять циркуляционный насос?
Циркуляционный насос может размещаться в любом положении при котором ось ротора будет сохранять горизонтальное положение.
✔️ Куда ставить циркуляционный насос на подачу или обратку?
Насос должен располагаться между котлом и радиаторами так, что бы не создавать потоки пониженного давления.
✔️ На какой скорости должен работать циркуляционный насос?
Современные насосы автоматически выбирают скорость, ориентируясь на температуру подачи и обратки, а также интенсивность прогрева помещения.
✔️ Почему греется циркуляционный насос?
Неправильно произведенный монтаж, Засорилась система, Попадание инородного тела, Недостаточно смазаны подшипники, В сети понижено напряжение.
ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ СИСТЕМ ОТОПЛЕНИЯ
Работа водяного отопления основана на движении горячего теплоносителя от источника нагрева (котла) к радиаторам.
Остывшая вода возвращается для повышения температуры по обратному трубопроводу. Для увеличения скорости движения жидкости монтируют циркуляционный насос. Также он может выполнять некоторые дополнительные функции.
Назначение насоса.
Рассматриваемое устройство предназначено для создания циркуляционного потока в отоплении. Насос устанавливается в системах закрытого принудительного типа, в гравитационных используется редко. Исключение – площадь отапливаемого дома свыше 100 м2.
В этом случае естественная циркуляция не может обеспечить требуемую скорость горячей воды – происходит неравномерное распределение тепла. Поэтому радиаторы, расположенные дальше от котла, получают меньше энергии.
Во многих случаях насос является непременным компонентом обвязки газового отопительного котла.
Принцип работы.
Крыльчатка насоса создает напор, который преодолевает гидравлическое сопротивление элементов системы. В результате происходит увеличение скорости движения воды.
Кроме основного назначения циркуляционный насос выполняет также следующие функции:
- оптимизирует расход энергоносителя, вода не успевает до конца остыть при вторичном попадании в теплообменник, следовательно на ее нагрев тратиться меньше энергии;
- минимизирует разницу давления межу горячей и остывшей жидкостью;
- предотвращает изменение направления движения горячей воды.
Его установка обязательна для систем лучевого отопления и водяного теплого пола. Насосы стабилизируют давление на отдельных участках сети, предотвращая неравномерное распределение тепловой энергии.
Виды, конструкция и особенности работы.
Помпа состоит из литого корпуса, внутри которого расположен ротор из керамики или пластика, крыльчатка, статор и управляющий блок для подключения электропитания. Всасывающий патрубок сделан в форме улитки, нагнетающий находится с обратной стороны.
Во время работы возникает тепловая нагрузка на ротор, поэтому требуется его охлаждение. В зависимости от способа отвода тепла различают два типа насосов – с мокрым или сухим ротором.
Сухой ротор.
В этих моделях ротор не соприкасается с теплоносителем. Компоненты электродвигателя изолированы от камеры с водой. Установлена уплотнительная система из нескольких стальных колец. Для уменьшения трения между ними всегда присутствует тонкая пленка смазывающей жидкости.
По расположению компонентов помпы разделяются на три типа – консольные, вертикальные и блочные. Вертикально установленный двигатель повышает производительность, но могут возникнуть сложности с его монтажом.
Особенности такого конструктивного исполнения:
- продолжительный эксплуатационный срок;
- КПД – до 80%;
- при отсутствии энергоносителя не выходят из строя;
- монтаж возможен в любом положении.
Недостаток – высокий уровень шума. Модели монтируются на распределительных станциях централизованного отопления, в автономных системах теплоснабжения промышленных и коммерческих зданий.
Мокрый ротор.
Такие помпы предназначены для работы в системах со стабильным давлением жидкости, подходят для автономного отопления жилого дома или квартиры. Рабочее колесо и ротор постоянно омываются жидкостью. Она отводит тепло, частично выполняет функции смазки. Статор изолирован герметичным стаканом из углеродного волокна или немагнитной стали.
В блоке управления можно регулировать число подключенных обмоток, тем самым меняя мощность. Регулировка производительности дает возможность адаптировать помпу под параметры отопления.
Ключевые моменты:
- низкий уровень шума;
- не требуется периодической смазки;
- автоматическое охлаждение конструкции;
- относительно низкая стоимость и простое обслуживание.
Недостатком является низкий показатель КПД – до 30%. Насосы не смогут работать без теплоносителя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА
Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.
Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.
Основные технические характеристики:
- производительность;
- высота подачи;
- число скоростей;
- установочные размеры;
- потребляемая мощность;
- максимально допустимая температура теплоносителя.
Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.
Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.
Установочные параметры учитываются для правильного подключения помпы к системе отопления. Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.
Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.
Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы.
Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/400С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +1100С.
Расчет параметров насоса.
Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.
При повышении этажности норма увеличивается до 101 Вт.
Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:
N=120*177= 21, 74 кВт.
Расчет производительности, или расхода, насоса выполняется по следующей формуле:
Q=N/(t2-t1).
Где:
- Q – производительность помпы, м³/ч;
- N – расчетная мощность отопительного оборудования, кВт;
- t1 и t2 – температура воды на выходе из котла и в обратной трубе, 0С.
Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:
Q=22000/(70-90)= 1100 л/час или 19 л/мин.
Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.
Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.
Величины гидравлического сопротивления, Па/м, для компонентов отопления:
- прямые участки трубопроводов – до 150;
- фитинги – до 45;
- трехходовые смесители – 30;
- терморегулирующая аппаратура – 105.
Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.
Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы. Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ
Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.
Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.
Этапы планирования монтажа:
- выбор места для монтажа;
- количество насосов;
- положение помпы;
- подключение к электросети.
Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.
Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.
Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.
Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.
Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.
Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos. Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.
© 2012-2020 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Циркуляционный насос для параметров отопления. Критерии выбора циркуляционного насоса
11.05.2015 Алексей
Выбор циркуляционного насоса производится на основании множества параметров, некоторые из которых являются определяющими для конкретного объекта.
Такой агрегат очень экономичен, так как потребляет минимум электроэнергии, что в среднем сопоставимо с мощностью обычной лампочки (до 120 Вт).
Подробная информация об особенностях механизма и назначении
Выбор циркуляционного водяного насоса актуален для решения проблемы организации систем отопления и горячего водоснабжения.
Основная функция этого устройства — вызвать движение жидкости в системе, которая является циркуляционным, а также контуром рециркуляции. Подобные элементы используются на любых объектах, будь то гражданское здание или частный дом.
При небольшой нагрузке на систему достаточно естественной циркуляции, которая осуществляется за счет физического явления — конвекции. А выбор циркуляционного водяного насоса нужно делать, когда обслуживаемая площадь превышает 150 кв. Несмотря на то, что в этом оборудовании действует принудительный принцип работы, тем не менее, жидкость транспортируется по трубопроводу, в основном, за счет энергии, которая передается теплоносителю.И в расчетах фигурируют только потери на трение при движении воды по трубопроводу.
Смотрим видео, немного об устройстве помпы и принципе работы:
К основным характеристикам таких узлов можно отнести бесшумность таких узлов, их высокий КПД при низком энергопотреблении. Кроме того, отмечается еще и длительный срок эксплуатации, поэтому выбор циркуляционного насоса для систем отопления нужно делать максимально тщательно, чтобы не возвращаться к этому вопросу надолго.
Такое устройство устанавливается на одном из участков трубопровода. Есть разные дизайны, но стоит выделить два из них:
- Конструкция с «мокрым ротором» наиболее подходит и эффективна для небольших объектов, например, для частных домов. Особенность этого варианта в том, что основной блок — ротор с крыльчаткой постоянно контактирует с водой, которую он качает. Это позволяет снизить интенсивность нагрева рабочего агрегата, при этом жидкость действует как своеобразная смазка для механизма.
- Вариант с «сухим ротором». Подобрать циркуляционный насос для подобных систем отопления можно и в том случае, когда планируется обслуживание крупных объектов, а значит, уровень производительности устройств должен быть намного выше.
В последней из этих версий ротор не контактирует с транспортируемой жидкостью. Герметизация этого агрегата осуществляется посредством так называемого скользящего уплотнения, на поверхностях которого с обеих сторон образуется водная пленка из-за разницы давлений в системе и окружающей среде.
Особенности правильного выбора
Выбор циркуляционного насоса в первую очередь должен основываться на размерах соединительных элементов. В обозначении обычно принято указывать это значение, поэтому пользователю не составит труда определиться, какая модель устройства подходит для той или иной системы. Вторая составляющая правильного выбора — это максимальное давление, которое может создать насос. Это необходимо для того, чтобы устройство могло преодолевать гидравлическое сопротивление труб и всех соединительных элементов.
Выбор циркуляционного насоса также осуществляется по уровню его производительности. Этот параметр соответствует количеству охлаждающей жидкости, которая будет проходить через устройство за определенный период времени. Во многом производительность определяется мощностью насоса, однако длина коммуникаций, а также их диаметр играет роль. Ведь известно, что гидравлическое сопротивление труб увеличивается, если диаметр коммуникаций небольшой.Поэтому для его преодоления потребуется более мощное устройство.
Выбор циркуляционного водяного насоса должен основываться на степени функциональности устройства. В зависимости от типа системы отопления может быть установлен регулируемый вариант этой техники. Его преимуществом является возможность быстрой адаптации устройства к условиям, в которых он эксплуатируется, при этом насос настраивается на текущий уровень расхода воды в системе. В качестве бонуса в конструкции может быть термостат, таймер или наличие нескольких режимов работы.
Популярные модели зарубежных и отечественных марок
Выбор циркуляционного водяного насоса должен, как следствие, предоставить пользователю возможность улучшить систему за счет увеличения скорости транспортировки жидкости в ней. Именно поэтому важно, чтобы параметры устройства соответствовали характеристикам отопительного контура, в том числе диаметру коммуникаций. Один из производительных вариантов отечественного производства — аппарат Джилекс Компас 25-40.
Выбор циркуляционного насоса для системы отопления в данном случае дал положительные результаты со всех сторон: мощность устройства не выше 62 Вт, высота жидкости до 4 м, диаметр соединительные элементы — 25 мм. При этом допустимая температура воды, достаточная для организации любой системы отопления, составляет 110 градусов. Этот спектакль стоит очень недорого — 3400 руб.
Зарубежный аналог Grundfos UPS 25-40 (с гайками) будет стоить на 500 рублей дороже.Однако он имеет точно такие же параметры, как и предыдущая версия. Единственная разница между ними в том, что вторая из рассмотренных версий имеет возможность работы в нескольких режимах. Если возникла необходимость в приобретении циркуляционного насоса, определить, какой из них лучше, можно, рассмотрев множество различных вариантов.
Посмотрите видео о модели Alpha2:
Еще одна производительность — Grundfos ALPHA 2 25-60 стоимостью около 8 200 руб. Устройство способно продвигать воду на высоту до 6 м, обладая вдвое меньшей мощностью, чем его аналоги (34 Вт), и меньшим весом — всего 2 кг.Более доступный вариант — Wilo-Star-Rs 25/6 с параметрами, соответственно: диаметр подключаемого элемента — 25 мм, сила давления — 6 м. Стоимость его около 5000 рублей.
Рейтинг пользователей
Выбор циркуляционного насоса для горячего водоснабжения также основывается на надежности производителя, что в основном определяется количеством пользователей, довольных покупкой и эксплуатацией. Одними из лучших с этой точки зрения являются устройства марок Wilo и Grundfos.Причем именно в такой последовательности, поскольку первый из этих вариантов более популярен из-за очень доступной цены на продукцию, что совершенно не влияет на качество.
Обслуживание таких устройств не требует больших усилий. Оперативность, надежная работа и длительный срок службы — все это позволило продукции марки Wilo выйти на первые позиции среди самых популярных.
Чтобы снизить риск засорения, некоторые пользователи дополнительно устанавливают фильтрующие элементы, что еще больше повышает уровень надежности, который и без того очень высок, учитывая, что это немецкий производитель.
Единственная особенность при использовании насосов этой марки — при обслуживании небольших объектов они не нужны. Но для больших площадей эти устройства — лучший вариант.
Таким образом, при выборе основная задача — определить, какой силой должно быть давление, создаваемое устройством. На фоне этого параметра выбирается вариант подходящего уровня производительности, чтобы иметь возможность обслуживать конкретную площадь объекта. Еще один немаловажный фактор — диаметр соединительных элементов.При неправильных размерах подключение насоса в принципе будет очень проблематично. Определившись с основными параметрами, пользователю необходимо детально изучить отзывы тех, кто уже сталкивался с подобной техникой на практике, и может оценить положительные и отрицательные стороны после определенного периода эксплуатации.
Поверхностные насосы предназначены для перекачивания воды из колодцев, скважин и любых водоемов на участок или в дом. Общий принцип работы таков: насос устанавливается на суше, а шланг погружается в воду.При выборе поверхностного насоса следует обратить внимание на следующие характеристики:
- Мощность, определяющая производительность насоса. Чем выше этот показатель, тем больший расход за единицу времени может обеспечить устройство. Необходимо рассчитать примерный расход и, исходя из этого, выбрать насос подходящей мощности, чтобы не переплачивать.
- Глубина всасывания и высота подъема, которые определяют, на какую глубину можно погрузить шланг и на какое максимальное расстояние от источника вода может передаваться.
Top
Установка обычных поверхностных насосов осуществляется вне источника, соединяя с ним аппарат через обычный шланг. В случае круглогодичного использования насоса требуется предусмотреть защиту корпуса от низких температур, так как замерзшая внутри рабочей полости вода может привести к поломке. Обычно мощность бытового поверхностного насоса рассчитана на перекачку воды с глубины 10 метров.Достоинства таких устройств — простота установки, примитивный дизайн и высокая мобильность.
3 JILEX Jumbo 60/35 NC
Работает при 1 ° C
Страна Россия
Средняя цена: 6 649 руб.
Рейтинг (2017): 4.0
Универсальный насос JILEX Jumbo 60/35 HK замыкает тройку лучших обычных поверхностных насосов. Это лучшая модель по цене, характеристикам и качеству. При мощности 600 Вт устройство обеспечивает производительность 3,6 кубических метра.м / ч, что позволяет использовать насос как основной для обеспечения дома или участка водой. Среди конкурентов в рейтинге создается максимальное давление в 35 метров, которое можно регулировать. Имеет встроенный выталкиватель, что значительно упрощает установку.
К сильным сторонам данной модели покупатели относят наличие всей автоматики в комплекте, отсутствие встроенного обратного клапана и штатного манометра. Отличительной особенностью устройства является возможность работы с водой, температура которой составляет всего 1 ° C, что позволяет эксплуатировать устройство в экстремальных условиях.Среди минусов — шумная работа и пластиковый выход к шлангу, с которым нужно быть осторожным, чтобы не повредить его.
2 Wilo PB-088EA
Лучшая цена. Популярная модель
Страна: Германия
Средняя цена: 4 108 руб.
Рейтинг (2017): 4.0
Бюджетная модель Wilo PB-088EA занимает второе место в рейтинге лучших обычных поверхностных насосов. Несмотря на невысокую стоимость, устройство работает хорошо и нареканий не вызывает. Насос имеет небольшую мощность — всего 140 Вт, но этого достаточно, чтобы создать напор до 9 метров и обеспечить производительность 2.4 куб. м / час. Особенность этой модели — работа только с чистой водой, но ее температура может достигать 60 градусов. Благодаря розетке »подключены все стандартные шланги.
Сильные стороны модели покупатели выделяют простоту использования, дешевизну и простоту установки. Удачная конструкция рабочей зоны позволяет использовать насос для перекачки воды с температурой 2 ° С. Устройство оснащено защитой от перегрева, и автоматически отключится при возникновении перегрузки.К недостаткам этого устройства можно отнести неудачную конструкцию крепления насоса и шумную работу. В целом за такую стоимость модель достойная для своих задач.
1 Grundfos MQ 3-35
Лучшие характеристики
Страна: Дания
Средняя цена: 20 180 руб.
Рейтинг (2017): 4.5
Рейтинг лучших обычных поверхностных насосов возглавляет Grundfos MQ 3-35. Мощное (850 Вт) устройство обеспечивает пропускную способность 3,9 куб. м / ч, что позволяет бесперебойно подавать воду на весь дом.Для повышения давления в трубопроводах предусмотрена функция повышения давления. Максимальная глубина погружения шланга составляет 8 метров, что позволяет использовать насос для перекачивания воды из колодцев и глубоких колодцев.
Среди достоинств данной модели покупатели отмечают высокую надежность, неприхотливость к внешним условиям и бесшумную работу. Максимальная температура воды, с которой может работать насос, составляет 35 градусов. Предусмотренная защита от сухого хода спасет насос в случае неожиданного отказа воды.Удобное электронное отключение позволяет быстро приостановить работу устройства. К недостаткам можно отнести завышенную цену и нестабильную работу после длительного простоя.
Видеообзор
Лучшие циркуляционные насосы для отопления
Циркуляционные насосы для отопления используются для принудительной циркуляции воды по кругу. Устройства могут работать с горячей водой, так как основная сфера их применения — системы отопления. Устройства создают перепады давления, которые помогают жидкости преодолевать сопротивление, создаваемое в трубе.При выборе циркуляционного насоса следует обращать внимание на создаваемое давление, которое определяет, насколько большая система может выдержать устройство, производительность и максимальную температуру воды, с которой устройство способно работать.
Grundfos — лидер по продажам циркуляционных поверхностных насосов. . Grundfos — датский концерн, самая популярная и авторитетная компания по производству насосных агрегатов. Объем производства — более 16 миллионов изделий в год.Главный офис компании находится в Дании, а основные производственные мощности расположены в Германии. Поэтому насосы Grundfos часто называют немецкими, о чем свидетельствует высокое качество сборки. В 2005 году открылся завод по производству насосов Grundfos в России (Московская область).
3 Wilo Star-RS 25/4
Тихая работа
Страна: Германия
Средняя цена: 5 100 руб.
Рейтинг (2017): 4.5
На третьем месте в рейтинге лучших циркуляционных насосов для отопления находится модель Wilo Star-RS 25/4.Благодаря мощности 68 Вт он создает давление 4 метра и обеспечивает объем 3 кубических метра. м / ч, чего хватит на отопление небольшого дома. Насос требователен к качеству воды и работает только с чистой охлаждающей жидкостью. Но он умеет перекачивать воду с температурой от 10 до 110 градусов.
Среди сильных сторон данной модели покупатели выделяют тихую работу, высокую надежность и хорошую мощность. Помимо этого, в комплекте с насосом идет весь необходимый крепеж, что значительно упрощает его установку.К недостаткам можно отнести непродуманную систему управления устройством, например, отсутствие переключателя на корпусе.
2 Компас GILEX 25-40
Лучшая цена
Страна Россия
Средняя цена: 2 669 руб.
Рейтинг (2017): 4.5
Второе место в рейтинге лучших циркуляционных насосов для отопления занимает GIELEX Compass 25-40. Эта модель мощностью всего 65 Вт способна обеспечить производительность до 3 кубометров. м / ч, что сопоставимо со многими моделями ТОП.Максимальное создаваемое давление составляет 4 метра — этого достаточно для работы с большинством систем отопления. Насос работает в широком диапазоне температур — от 10 до 110 градусов, что значительно увеличивает срок его службы.
К достоинствам данного устройства пользователи относят небольшие габариты, наличие в комплекте необходимого крепежа и качество сборки. Сопло насоса имеет диаметр 1 дюйм, что делает установку идеально подходящей для большинства трубопроводов. Из недостатков выделяется отсутствие кабеля (необходимо его отдельно приобретать и самостоятельно подключать к помпе).
1 Grundfos UPA 15-90
Самый популярный циркуляционный насос для отопления
Страна: Дания
Средняя цена: 5 754 руб.
Рейтинг (2017): 4.0
Модель Grundfos UPA 15-90 лидирует в рейтинге лучших циркуляционных насосов для отопления. Это самое популярное устройство на рынке, о чем свидетельствует большое количество положительных отзывов. При относительно небольших размерах устройство может похвастаться мощностью 118 Вт, что значительно превосходит конкурентов.При необходимости есть возможность увеличения давления с помощью специального регулятора. Пропускная способность невысокая — всего 1,5 куб. м / ч, но этого хватит на отопление любой квартиры.
Преимущества данной модели по мнению покупателей — высокая надежность, бесшумная работа и простота установки. Кроме того, помпа оснащена защитой от сухого хода, которая автоматически отключит ее при отсутствии подачи воды. Устройство работает в диапазоне температур от 2 до 60 градусов.Недостаток — неудобное ручное управление. По параметрам это лучший циркуляционный насос для отопления.
Лучшие канализационные системы
Канализационные системы используются для сбора и удаления сточных вод. Устройства имеют герметичный корпус и небольшие габариты. Они используются в тех случаях, когда отвести сточные воды самотеком невозможно. Главное достоинство растений — отсутствие ухода. Устройство самоочищается после опорожнения, что исключает попадание неприятных запахов в жилую комнату
2 Grundfos Sololift 2 C-3
Высокая пропускная способность
Страна: Дания
Средняя цена: 21 963 руб.
Рейтинг (2017): 4.0
На втором месте в рейтинге лучших канализационных установок находится модель Grundfos Sololift 2 C-3. Несмотря на высокую цену, он понравился многим покупателям своей надежностью и производительностью. Обладая мощностью 640 Вт, он обеспечивает пропускную способность 14,4 кубических метров. м / час и создает напор 8,5 метра. Канализационная установка объединяет до 7 точек водозабора, что позволяет подключить несколько источников загрязненной воды.
Среди сильных сторон данной установки заказчики выделяют хорошее оборудование, высокую скорость работы и качество комплектующих.Устройство имеет небольшие размеры и вес 6,6 кг, что позволяет устанавливать его практически везде. Недостатками данной модели являются необходимость регулярной чистки поплавка для правильной работы помпы и достаточно шумная работа.
1 SFA SANIVITE Silence
Лучшая цена
Страна: Франция
Средняя цена: 22 300 руб.
Рейтинг (2017): 4.5
Первое место в рейтинге лучших канализационных систем занимает SFA SANIVITE Silence.При габаритах сливного бака и мощности 400 Вт устройство обеспечивает емкость 6 кубометров. м / ч, чего хватит на обслуживание небольшого дома. Модель работает с грязной водой и неприхотлива к типу стока. Максимальная температура, при которой работает установка — 60 градусов.
К достоинствам устройства покупатели можно отнести бесшумную работу, высокую надежность и небольшие габариты. Кроме того, обратный клапан предотвращает попадание запахов в комнату. В случае перегрева или отсутствия сточных вод внутри агрегата, агрегат отключится.Из минусов отмечена только завышенная цена.
Как повысить эффективность системы отопления? Для этого существует множество способов: от выбора материала для изготовления труб и радиаторов до увеличения мощности котла. Основным показателем эффективности системы является разница температур воды на входе и выходе коллектора котла (Δt) . При уменьшении этого значения уменьшается количество энергии для нагрева воды в системе.Один из способов реализации — увеличение расхода теплоносителя по трубам. Для этого установите циркуляционные насосы, о выборе которых и пойдет речь.
Циркуляционный насос предназначен для принудительного перемещения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:
Работа этого устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое установлено на валу электродвигателя.Вода, попадающая на вращающиеся элементы, увеличивает ее скорость. После прохождения колеса охлаждающая жидкость попадает в диффузор, где кинетическая энергия преобразуется в потенциальную. Это необходимо для увеличения статического давления.
Типы насосов
Конструктивно циркуляционные насосы делятся на 2 типа:
- «Мокрая». Ротор двигателя омывается перекачиваемой жидкостью. Эти модели отличаются невысокой ценой и относительно небольшой емкостью. Устанавливаются для систем индивидуального отопления в частных домах.
- «Сухой». Ротор защищен от воды специальной мембраной. Эти насосы обладают большой мощностью и используются в системах с большими объемами теплоносителя.
Перед тем, как купить циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.
Технические характеристики и расчет мощности
На всех насосах используется единая система маркировки. В нем указаны следующие параметры:
- Присоединительный диаметр В быту используются механизмы с диаметром трубы 25 и 32 мм.
- Мощность. В этом случае укажите максимальную высоту подъема воды — дм (от 40 до 60). Оптимальное давление для отдельной системы от 0,5 до 2,7 м³ / ч.
Давление воды, создаваемое насосом, необходимо для преодоления гидравлического сопротивления в трубопроводах. В среднем на 10-метровый участок трубопровода требуется 0,6 м напора насоса. То есть для системы отопления общей протяженностью 70 м.п. напор насоса должен быть 4.2 мес. Расход (производительность) рассчитывается по формуле:
- Q — расход насоса.
- Н — мощность котла отопления.
- Δt — разница температур на входе и выходе котла.
Опытным путем были установлены оптимальные параметры насосов для установки в помещении с различной квадратурой. Эти характеристики приведены в таблице:
Площадь, м² | Подача в систему отопления, м³ / час | Марка насоса |
80–240 | 0,5-2,5 | 25-40 |
100–260 | 0,5-2,5 | 32-40 |
150–280 | 0,5-2,7 | 25-60 |
160-300 | 0,5-2,7 | 32-60 |
После расчета параметров насоса необходимо провести анализ рынка производителей.
Обзор производителей
В настоящее время производством циркуляционных насосов занимается ряд европейских компаний, продукция которых отличается высоким качеством, большим сроком эксплуатации и удобством монтажа.
Wilo
Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и канализации. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.
Технические характеристики:
- Максимальный расход — 2,5 м³ / час
- Напор — 4,9 м
- Номинальная мощность — 59 Вт
В данной модели реализованы автоматический и ручной режимы работы. Возможные настройки частоты вращения ротора, перепада давления, функции сброса.
Даб
Итальянская компания «DAB» более 40 лет специализируется на производстве центробежных насосов, как для частного использования, так и для крупных промышленных объектов.Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.
Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:
- Максимальный расход — 2,7 м³ / час
- Напор — 4 м
- Номинальная мощность — 27 Вт
- Внутренний диаметр для подключения — 25
Помимо вышеперечисленных производителей, на российском рынке насосного оборудования востребована продукция Pedrollo, Gruvdfos.
При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Они помогут составить объективную картину.
Циркуляционные насосы позволяют избавиться от проблем, возникающих в системах с естественной циркуляцией теплоносителя. В тепловых системах с циркуляционным насосом предусмотрена хорошая циркуляция теплоносителя в отопительных приборах, котел может располагаться в произвольном месте, а также использование труб меньшего диаметра, чем в системах с естественной циркуляцией.
Выбор циркуляционного насоса — задача, которую необходимо решить при проектировании системы с принудительной циркуляцией. По каким параметрам выбрать циркуляционный насос для системы отопления? Насос какой марки выбрать . На эти вопросы мы постараемся ответить в сегодняшней статье.
В первую очередь, циркуляционный насос должен быть рассчитан на системы отопления, то есть он должен выдерживать высокие (до 110 градусов С) температуры , и работать на воде или других теплоносителях, используемых в системах отопления.
Для правильного выбора технических параметров насоса используйте его характеристика — специальный график, отражающий изменение давления и расхода. На этой диаграмме нанесена гидравлическая характеристика системы , определяемая по ее гидравлическому сопротивлению. Пересечение этих графиков определит рабочую точку, которая укажет, какой расход и давление насос будет обеспечивать в этой системе.
Однако производители не всегда публикуют характеристики насосов в виде графиков, а приводят только номинальные и максимальные рабочие параметры.Кроме того, определение гидравлических характеристик системы может оказаться затруднительным. По этим причинам выбор насоса часто осуществляется в соответствии со значением номинального расхода и максимального давления .
Как определить необходимый расход циркуляционного насоса в системе отопления
Подача (производительность) насоса — количество жидкости, перенесенное через его выпускной патрубок за единицу времени. Оценить необходимый расход насоса можно по зависимости:
Если вы хотите приблизительно определить необходимый расход насоса, то можете воспользоваться правилом: за один час, насос должен прокачать объем, равный трем объемам всей отопительной системы .Следует выбирать насос, обеспечивающий запас производительности 10-20%.
Как определить необходимое давление циркуляционного насоса
Головка центробежного насоса чаще всего выражается в метрах. Значение давления позволяет определить, какое гидравлическое сопротивление оно может преодолеть. В закрытой системе отопления давление не зависит от ее высоты, а определяется гидравлическим сопротивлением. Для определения необходимого давления необходимо выполнить гидравлический расчет системы.В частных домах при использовании стандартных трубопроводов, как правило, достаточно насоса, развивающего напор до 6 метров.
Не бойтесь, что выбранный насос способен развивать больший напор, чем вам нужно, ведь развиваемый напор определяется сопротивлением системы, а не числом, указанным в паспорте. Если максимального давления насоса недостаточно для прокачки жидкости через всю систему, циркуляции жидкости не будет, поэтому следует выбрать насос с напором .
Что означают цифры в обозначении циркуляционного насоса
Обычно после названия циркуляционного насоса идут цифры, например Compass 25-60. Первая цифра указывает на округленный диаметр форсунок, а вторая — давление в дециметрах.
Марка насоса
Если вы определились с характеристиками, то вам нужно только выбрать марку циркуляционного насоса. Мы предлагаем одни из самых известных брендов.
Компасы Gileks
Компания JILEX — известный производитель центробежных, вихревых, погружных насосов и насосного оборудования.Производство компании находится в России в г. Климовск Московской области. Преимущество насосов Jilex — хорошее качество и доступные цены.
На рисунках ниже показаны таблицы с наиболее важными характеристиками компасных насосов. На насосах этой марки установлен выключатель, позволяющий получать различные характеристики.
Насосы Джилекс Циркулярные 25-40, 25-60, 25-80
Насос с накидной гайкой 1 дюйм. Высота насоса 4 м, 6 м и 8 м соответственно.
Циркуляционные насосы Grundfos (Grundfos)
Grundfos — датская насосная компания, известная во всем мире. Насосы Grundfos несколько дороже некоторых аналогов, однако, покупая насос Grundfos, вы можете не сомневаться в качестве и надежности агрегата.
ИБП Grundfos 25-40, 25-60, 25-80
НасосыGrundfos малогабаритные, малошумные и экономичные.
Для чего нужны циркуляционные насосы?
Циркуляционные насосы устанавливаются в системах отопления с принудительной циркуляцией теплоносителя .Собственно, эту циркуляцию обеспечивают насосы. В системах с принудительной циркуляцией можно использовать трубы меньшего диаметра, чем в системах с естественной циркуляцией, на которых экономит деньги при установке системы отопления. Кроме того, при принудительной циркуляции теплоносителя в системе возможна установка устройств контроля температуры в помещении.
Как купить циркуляционный насос для отопления
Для, , чтобы приобрести интересующий вас насос, нажмите на его изображение , вы будете перенаправлены в интернет-магазин Cotmarket, где вам необходимо будет зарегистрироваться и совершить покупку.Оплата может производиться кредитной картой или электронным кошельком, также можно оплатить товар при получении или оформить кредит. Доставка осуществляется в пункты доставки, расположенные во многих городах России, кроме того, доставка осуществляется почтой или курьером.
Если говорить о современных системах отопления коттеджей или небольших домов, в первую очередь, наверное, следует отметить отопительный котел, который берет на себя функции нагрева теплоносителя, воды до определенной температуры, вырабатывает тепло для отопления, и т.п.Но, очевидно, этого совершенно недостаточно, чтобы чувствовать себя в доме комфортно, ведь нужно как-то распределить этот нагретый теплоноситель по трубам, теплообменникам, радиаторам, чтобы добиться постоянной необходимой температуры. Здесь на помощь приходит так называемое «сердце» системы отопления — тепловые насосы малой мощности .
Принцип работы таких насосов примерно следующий: через насос горячая вода из котла движется по ступеням трубопроводов в доме (один или несколько), через радиаторы, тепловые конвекторы или другие отопительные приборы, затем возвращается. через трубопровод к котлу.Когда температура воды падает до заданного определенного уровня, отопительный котел повторно активируется, и процесс полностью повторяется.
На самом деле вода в такой замкнутой системе движется по кругу, а насос преодолевает только трение. Этим объясняется малая мощность циркуляционных насосов, используемых в системах отопления жилых домов. Потребляемая мощность у этих насосов очень низкая, примерно, как у обычной лампочки, 100 Вт.
Современные циркуляционные насосы известных фирм, таких как German Grundfos или Wilo , которые часто используются в бытовых системах отопления, оснащены тремя уровнями мощности.Ручные трехступенчатые переключатели скорости позволяют управлять системой даже без использования дополнительной автоматики. Если в доме стало жарко, а насос продолжает работать в полную силу, достаточно уменьшить мощность насоса, так как поток теплоносителя в системе тоже уменьшится, а на отопительных приборах снизится температура.
Также возможно подключение насоса к сети через термостат (датчик температуры). Тогда насос будет зависеть от температуры в комнатах, он включится автоматически только тогда, когда температура в доме опустится ниже желаемой.Несмотря на небольшую мощность, насосы данной категории могут обеспечивать теплом помещения площадью от 200 до 750 квадратных метров. м
Grundfos сегодня также предлагает циркуляционные насосы со встроенным электронным управлением (Grundfos Alpha или Grundfos UPE). Они способны в зависимости от потребностей системы изменять частоту вращения электродвигателя. Насосы этого поколения экономят около 60% электроэнергии и снижают гидравлический шум в трубопроводах.
Другие статьи по теме
Циркуляционные насосы для систем отопления Из этой статьи вы узнаете, зачем нужны циркуляционные насосы.Кроме того, какими показателями следует руководствоваться при выборе такой помпы и как можно сэкономить на покупке. |
Циркуляционные насосы ТАИФУ В этой статье вы узнаете о циркуляционных насосах китайской компании Тайфу. Как известно, насосы этой марки не отличаются особой надежностью, но находятся в достаточно невысокой ценовой категории. По характеристикам такие насосы не сильно отстают от конкурентов европейского производства. |
Циркуляционные насосы Grundfos Как известно, циркуляционный насос является одним из важнейших элементов системы отопления.В этой статье вы узнаете о циркуляционных насосах датской компании Grundfos. Какие типы насосов этой компании встречаются, каковы мощности, а также в каком ценовом диапазоне их стоимость. |
Циркуляционные насосы с технологией ECM
Циркуляционные насосы с технологией ECM
Циркуляторы — это насосы с электрическим приводом, используемые для циркуляции воды в системах отопления, кондиционирования и горячего водоснабжения.
В рамках нашей приверженности бескомпромиссному качеству и установке максимально энергоэффективных систем отопления и охлаждения, TJ’s включает циркуляционные насосы с двигателями ECM во все свои новые котельные установки и заменяемые котлы.
ECM означает двигатель с электронной коммутацией. В основном циркуляционные насосы с двигателями ECM предлагают интеллектуальное управление скоростью. Насосы с регулируемой скоростью автоматически регулируют свою мощность в соответствии с изменяющимся спросом, будь то из-за наружной температуры, уровня солнечного света, общей активности и других источников тепла.Преимуществом более эффективного насоса с электродвигателем ECM является значительная экономия энергии, которая напрямую связана с экономией затрат.
Фактически…
- Замена циркуляционного насоса может сэкономить домохозяйству больше, чем замена холодильника
- За последние 5 лет термостаты стали на 80% более энергоэффективными
- Более энергоэффективный насос серьезно улучшает энергетический профиль любого дома — без строительных работ
- Энергоэффективность станет все более важным аргументом в пользу покупателей жилья
- Энергоэффективные насосы также помогают устранить шум в трубопроводах
Grundfos — насосы Alpha с маркировкой A
Циркуляционный насос Grundfos ALPHA2 удостоен награды «Лучший энергоэффективный циркуляционный насос» по проекту ЕС «Энергия + насосы».
Щелкните здесь, чтобы просмотреть брошюру по продукту
ALPHA2 от Grundfos адаптируется к изменяющимся требованиям дома, сохраняя при этом ваш комфорт. Таким образом экономится значительное количество электроэнергии и, таким образом, сокращается столь же большое количество выбросов CO₂. ALPHA2, получивший оценку А за энергоэффективность, является высоконадежным и экологически ответственным выбором. После установки и настройки уникальной функции Grundfos AUTOADAPT ALPHA2 будет анализировать и автоматически настраиваться в соответствии с вашими потребностями в отоплении.Это означает, что вы можете расслабиться и буквально сэкономить деньги и энергию, не теряя при этом комфорта.
Grundfos Alpha2 преимущества:
- Легкая установка
- Варианты подключения питания
- АВТОАДАПТА
- Управление одним касанием
- Отображение в реальном времени
- Варианты материалов
Циркуляционный насос Wilo Stratos ECO
Циркуляционный насос Wilo Stratus ECO — это циркуляционный насос без уплотнения с фланцевым соединением, двигателем с электронной коммутацией и автоматической адаптацией производительности.Он используется в замкнутых системах водяного отопления в жилых домах, в растворах воды и воды / гликоля с концентрацией до 50% (версия из чугуна) и в системах рециркуляции горячей воды (версия из бронзы).
Щелкните здесь, чтобы просмотреть брошюру по продукту
Особенности / преимущества продукта включают:
- Класс энергоэффективности A
- Экономия энергии до 80% по сравнению с циркуляционными насосами с постоянной скоростью
- Максимальная эффективность благодаря технологии ECM
- Пусковой момент в 3 раза выше, чем у обычных циркуляционных насосов
- Электрическое быстрое соединение с пружинными зажимами
- Размер от фланца до фланца 6 ½ дюйма соответствует стандартным моделям
Белл и Госсет
Благодаря технологии ECM (электродвигатель с электронной коммутацией) и запатентованной конструкции сферического электродвигателя, ecocirc® auto и варионасос устраняют необходимость в обычном валу, уплотнении и подшипниковом узле.Ротор / рабочее колесо — единственная движущаяся часть во всем насосе, и она магнитно уравновешена на неподвижном керамическом подшипнике внутри корпуса насоса, что обеспечивает бесшумную и продолжительную работу.
Щелкните здесь, чтобы просмотреть брошюру по продукту
Другие особенности включают:
- Режимы управления (автоматический для автоматического пропорционального регулирования давления и вариометр для плавного регулирования скорости с постоянной кривой)
- Защита от работы всухую предотвращает перегорание двигателя.
- Без уплотнения, без утечек
- Устойчивость к отложению накипи, обеспечивающая оптимальный поток с минимальным временем простоя
- Единственный самоустанавливающийся подшипник на рынке малых насосов
- Самосмазывающиеся и автоматически охлаждаемые перекачиваемой средой
- Покрытые смолой статоры исключают коррозию
- Энергосбережение окупает стоимость насоса в течение месяцев
- Ротор с магнитным центрированием может наклоняться для предотвращения попадания мелких частиц Двигатель отделен от смачиваемых частей перегородкой из нержавеющей стали
Циркуляционный насос отопления для котла в купить Украина
Традиционно большинство владельцев малоэтажных домов различного назначения проводят обустройство системы отопления с естественной циркуляцией теплоносителя.Но за счет гравитационной циркуляции в небольшом доме можно добиться комфортного микроклимата. Однако таким способом обогреть двух, а тем более трехэтажный особняк практически невозможно. Действительно, из котла в систему может попасть «кипяток», а дальний радиатор будет еле прогреваться. Создать и поддерживать комфортный температурный режим в солидном доме или на крупном производственном участке гарантированно позволит установленный в системе отопления циркуляционный насос.
видов
Группа компаний «ЭПГ-КОЛВИ» предлагает насос для двух типов отопительных котлов:
- • «Мокрый».В таких агрегатах ротор погружен в перекачиваемую воду. Их главное преимущество — возможность контролировать расход теплоносителя в трубы. Три скорости обеспечивают адаптивную, немного экономичную и удобную работу циркуляционного насоса. Кроме того, он работает почти бесшумно. При этом перекачиваемая жидкость играет роль смазки, что максимально исключает необходимость планового обслуживания агрегата.
- • «Сухой». В моделях такой конструкции с перекачиваемой водой «контактирует» только крыльчатка, соединенная с электродвигателем в герметичном корпусе.Основные преимущества насоса для котла — высокий КПД и возможность работы в условиях высоких температур. Несмотря на то, что насос способен подавать жидкость в трубы с большой мощностью, его работа сопровождается «выбросом» большого шума. В связи с этим такие агрегаты не рекомендуется использовать в частных домах, а для производства — располагать в отдельном помещении.
Циркуляционный насос для отопления — как выбрать
Чтобы гарантировать безупречное функционирование системы отопления и значительную экономию, необходимо правильно выбрать насос для двухконтурного котла.При выборе следует обратить особое внимание на некоторые из его основных эксплуатационных критериев:
- • Производительность. По этому показателю можно узнать, сколько жидкости агрегат может обогнать за определенное время при минимальной нагрузке. Специалисты Группы компаний «ЭПГ-КОЛВИ» рекомендуют выбирать циркуляционный насос для отопления с учетом мощности отопительного котла. Эти параметры должны быть идентичны для обоих устройств. Например, если вы планируете установить отопительный прибор мощностью 25 кВт, то желательно купить циркуляционный насос производительностью 25 л / мин.
- • Давление. Этот параметр показывает, с каким давлением циркуляционный насос сможет поднять воду до определенного уровня. Его можно рассчитать, если известна общая длина планируемого отопительного контура. На каждые 10 метров требуется напор около 0,6 м водяного столба. Обычно этот параметр можно прочитать на специальной этикетке на помпе.
- • Условия использования. К этим специалистам относятся: объем отапливаемых помещений и технические характеристики системы отопления, в которой планируется установить насос.А также диаметр труб отопительного контура. И немаловажный фактор — габаритные размеры помпы.
В ГК «ЕПГ-КОЛВИ» есть возможность купить циркуляционный насос для бойлера надежных и популярных марок:
- • Насосная станция Wilo. Эти изделия известного немецкого производителя отличаются высоким качеством сборки, что гарантирует длительную безотказную работу.
- • Насосы Grundfos.При невысокой цене они отличаются достойными параметрами качества.
При правильной эксплуатации циркуляционный насос для газового котла или твердотопливный аналог этих марок гарантированно прослужит более 10 лет.
Интеллектуальный насосулучшает циркуляцию горячей воды для бытового потребления
В системах горячего водоснабжения пользователям требуется мгновенная горячая вода сразу после открытия крана. Для этого в приложении требуются отдельные циркуляционные трубопроводы.В традиционных системах используется насос постоянной скорости для создания необходимого давления в трубопроводе горячей воды и циркуляции. Насос обычно работает на максимальной скорости и обычно регулируется клапаном в соответствии с расчетным расходом. Правильный поток в вертикальных стояках обеспечивается либо статическими балансировочными клапанами, либо термостатическими клапанами.
Рис. 1. На дисплее насоса отображается страница настроек режима управления. Управление всеми настройками осуществляется на дисплее помпы, а также в портативном устройстве или приложении производителя.Интеллектуальный насос для ГВС
В одном новом интеллектуальном насосе введен режим постоянного контроля температуры. В режиме контроля постоянной температуры поддерживается установленная на насосе температура, адаптируя скорость насоса к фактическим потребностям. Если измеренная температура повышается, насос будет замедляться и наоборот. Сигнал температуры основан на внутреннем датчике температуры насоса, или внешний датчик может быть подключен непосредственно к насосу.
Режим постоянного контроля температуры
Режим контроля постоянной температуры гарантирует, что давление и расход в системе будут такими, которые необходимы для поддержания желаемой температуры воды.Поскольку всегда обеспечивается желаемая температура воды и не должно происходить перелива, дроссельные клапаны насоса не нужны, и владелец здания может рассчитывать как на существенную экономию энергии при перекачке, так и на снижение капитальных затрат. Его встроенная коммуникация, а также функции измерения энергии и ограничения расхода делают его экономным в системах отопления, охлаждения и централизованного энергоснабжения.
Переносное устройство управления
Интеллектуальный насос можно настроить и получить доступ к нему с помощью портативного устройства производителя.С помощью этого устройства или приложения можно, например, выбрать или изменить режим управления и заданные значения.
Рисунок 1. Интеллектуальный насос имеет встроенные датчики температуры, которые позволяют насосу изменять свою производительность в зависимости от температуры воды. (Изображения и графика любезно предоставлены Grundfos)Пример использования
Новые интеллектуальные насосы были установлены в региональной больнице в Дании. В 2014 году больница имела 500 коек, площадь 95 000 квадратных метров, 2 900 сотрудников и 58 000 кубометров воды ( 3 м3).
Старые насосы в больнице были насосами с постоянной скоростью, всегда работали на 100 процентов и не могли адаптировать свою производительность к различным потребностям, поскольку они не были снабжены преобразователями частоты. К тому же они были низкорослыми и не подходили для работы с точки зрения давления. Это означало, что потока в системе было недостаточно для поддержания необходимых температур.
Рисунок 2. На этом рисунке изображена система горячего водоснабжения с интеллектуальным насосом на главном циркуляционном трубопроводе. Распределение воды в стояках воды поддерживается балансировочными клапанами на каждом стояке.Термостатические клапаны использовать нельзя, поскольку насос работает в режиме постоянной температуры. Основной поток воды поддерживается насосом, поэтому дроссельный клапан насоса не требуется. Изображение 2. Настройки помпы управляются с помощью специального портативного устройства или смартфона с приложением производителя.Установки горячего водоснабжения ежегодно обеспечивают здание больницы 3 200 м и 800 м 3 горячей воды соответственно. Потребление холодной воды составляет 17 000 м 3 3 в год. Циркуляционные насосы горячей воды настроены на работу в режиме постоянной температуры при температуре 42 C в месте расположения датчика.Два циркуляционных насоса были установлены на двух водонагревательных станциях, обслуживающих главное здание.
Время ожидания горячей воды в больнице сокращено до трех-четырех секунд. Ожидается, что срок окупаемости новых установленных интеллектуальных насосов составит два года. Быстрая окупаемость является результатом того, что насос регулируется по температуре и может адаптировать свою производительность в соответствии с потребностями.
Интеллектуальные насосы оснащены встроенной беспроводной технологией, которая позволяет им напрямую подключаться друг к другу.В больнице два насоса настроены на работу в попеременном режиме, чтобы обеспечить равные часы работы. Эта беспроводная технология встроена в насосы, что означает, что никакой другой блок управления насосом не требуется. Таким образом можно управлять до четырех насосов, установленных параллельно.
Как правильно выбрать регулировку скорости для систем отопления
Время односкоростных или трехскоростных насосов прошло. Здесь находятся высокоэффективные насосы. Помимо более высокого КПД двигателя, все современные насосы содержат программное обеспечение для регулирования скорости, что еще больше снижает их энергопотребление.Но какой контроль скорости лучше всего подходит для какой системы? Здесь вы найдете краткий обзор фиксированной скорости, пропорционального регулирования давления и регулирования постоянного давления — где они применимы, что необходимо соблюдать и что произойдет, если насос настроен неправильно. Некоторые теоретические основы в сочетании с практическими советами для установщика, все сосредоточено на радиаторных системах
, напольном отоплении и других распространенных системах отопления.
Почему регулируется скорость высокоэффективных насосов?
Насосы старого образца приводились в движение асинхронными двигателями.Магнитное поле статора этих насосов всегда работало с частотой сети, в то время как ротор работал медленнее из-за скольжения. Насосы с высоким КПД приводятся в движение синхронными двигателями с переменной частотой. Кроме того, высокий КПД этих двигателей позволяет определять фактическую рабочую точку насоса с разумной точностью. Добавьте к этому тот факт, что 32-битный микропроцессор, встроенный в эти насосы, имеет много свободного времени, и вы поймете, почему в этих насосах можно реализовать все виды сценариев управления скоростью.
Регулятор постоянной скорости
Настройка насоса на одну характеристику насоса — единственный вариант в системах с постоянной гидравликой. Возьмем зарядный контур для резервуара для горячей воды для бытового потребления. Сопротивление теплообменной катушки постоянно, и единственный сигнал исходит от термостата, который сообщает, что горячая вода в баке становится чуть теплой. Котел запускается и срабатывает насос в контуре. Здесь следует помнить о двух важных вещах. Во-первых, этот насос будет работать только час в день или два, если в доме есть дочери-подростки.Во-вторых, мы не можем рассматривать насос по отдельности, но мы всегда должны учитывать общую эффективность системы.
По этой причине насос должен быть установлен на достаточно высокий уровень, чтобы предотвратить запуск котла до того, как термостат подаст сигнал о полностью нагретом баке. Циклический котел намного хуже с точки зрения эффективности системы, чем насосный агрегат, мощность которого на несколько ватт выше. Добавьте к этому тот факт, что многие котлы отдают приоритет циклу подзарядки и что ваш дом может не получать тепла в это время, и у вас есть еще одна причина для осторожности, т.е.е., на высокой стороне.
Другой пример постоянной гидравлики — солнечная система; здесь кроется потенциальная проблема: если вы заменяете старый циркуляционный насос на высокоэффективный (HE), помните, что многие старые солнечные контроллеры управляют регулированием скорости путем включения и выключения питания несколько раз в секунду. Это не подойдет для насоса HE. На самом деле он довольно быстро его уничтожит. Измените настройку контроллера на «постоянную скорость», а затем установите скорость насоса так, чтобы избежать перегрева солнечных панелей до тех пор, пока вы не получите совместимый контроллер.
Контур радиатора отопления
Это самая распространенная система водяного отопления. Бойлер обеспечивает тепло, набор распределительных труб проходит через весь дом, а радиаторы отходят от подающей трубы и возвращают более холодную воду в обратную трубу. Чтобы система работала эффективно, радиаторы оснащены термостатическими клапанами. Эти клапаны являются причиной большой изменчивости гидравлического сопротивления в такой системе. Проще говоря, в хороший мартовский полдень, когда царит весна, только в некоторых комнатах на северной стороне дома могут быть открытые термостатические клапаны, в то время как подавляющее большинство дома достаточно тепло.Сопротивление системы будет очень высоким, а требуемый расход воды низким. Однако холодным декабрьским утром все происходит наоборот: все комнаты требуют тепла, клапаны открыты, сопротивление системы чрезвычайно низкое, а необходим большой поток.
Для наилучшего обслуживания таких систем в отрасли разработана схема управления, называемая пропорциональным регулированием давления. Он начинается с предположения, что примерно половина вашей потери давления в системе будет в распределительной трубе, а другая половина потеряна в радиаторах.Следовательно, насос управляется таким образом, что он будет реагировать на уменьшение расхода уменьшением своего напора и что при нулевом расходе, когда все клапаны закрыты, он будет обеспечивать половину давления напора, которое он имеет при максимальном расходе.
Так как настроить такую помпу? Насос должен быть достаточно мощным, чтобы обеспечивать теплом весь дом, поэтому вы должны настроить его на максимальный напор, когда все клапаны открыты. Если вам известен максимальный расчетный расход, вы можете выбрать эту точку на диаграмме насоса.Если нет, вы полностью открываете все термостаты в доме (при условии, что гидравлическая балансировка была выполнена), а затем медленно увеличиваете настройку мощности, пока не увидите, что напор больше не увеличивается.
Что произойдет, если ваша настройка выключена? На стороне низкого давления вы можете столкнуться с циклическим переключением котла и недостаточным нагревом. На высокой стороне могут появиться «свистящие» термостатические клапаны. Свист, безусловно, неудобен, но езда на велосипеде означает меньшую эффективность — так что, если вы ошиблись, сделайте это по максимуму.
Пределы пропорционального регулирования давления
Поскольку насос Delta-Pv реагирует только на изменение гидравлики, бывают случаи, когда у него есть свои ограничения. Наиболее очевидный из них — ночная неудача. Ваш котел снижает температуру подачи в соответствии с настройкой таймера, чтобы дать птичнику остыть ночью. Все термостатические клапаны немедленно реагируют и полностью открываются, так как чувствуют, что в помещении слишком холодно. И насос набирает максимальную скорость, несмотря на то, что в этом потоке действительно нет необходимости.
Некоторые производители добавили обнаружение понижения температуры в ночное время, отслеживая температуру воды, протекающей через насос. Они позволяют насосу работать на минимальной скорости всякий раз, когда температура воды в системе отопления быстро падает, а насос возвращается в нормальное состояние при быстром повышении температуры воды. Проблема в том, что насос не знает наружную температуру, и хотя минимальная производительность насоса может быть достаточной большую часть времени, могут быть очень холодные ночи, когда самый дальний от котла радиатор может не получить достаточного потока и может замерзнуть.По этой причине функцию понижения температуры в ночное время можно отключить.
Контроль постоянного давления
Регулятор постоянного давления идеален для систем, в которых нет распределительной трубы или она очень короткая. Ярким примером являются полы с подогревом. Распределительная труба в большинстве случаев состоит из очень короткого участка трубы и коллектора. В таких случаях сопротивление системы незначительно. Следовательно, насос должен подавать в отдельные контуры системы теплого пола одинаковое напорное давление независимо от того, сколько комнат отапливается.
Настроить такой насос сравнительно просто. Производитель теплого пола указывает правильный перепад давления для отдельных контуров, и насос просто нужно настроить на это значение. При необходимости можно внести коррективы для устранения шума или недостаточного нагрева.
Эффективность системы в сравнении с эффективностью насоса
Высокоэффективный насос в частном доме потребляет от 50 до 100 кВтч энергии в год.Для обогрева дома обычно требуется в 100 раз больше энергии. Даже если мы примем во внимание тот факт, что электрическая энергия дороже тепла, должно быть ясно, что первоочередной задачей всегда должно быть максимальное повышение эффективности всей системы. Если вы можете немного снизить максимальную температуру подачи, уменьшив дельта-t в контуре с помощью более высокой настройки насоса, сэкономленная энергия нагрева в большинстве случаев значительно превысит потребление дополнительного насоса.
Предупреждение: в то время как домовладельцы обычно жалуются раз в год на свои счета за газ, современные насосы с красивыми дисплеями и кнопками вызывают у них соблазн начать экономить не в том месте.Если вы правильно настроили их систему отопления, может быть хорошей идеей наклеить на насос наклейку с указанием правильных настроек.
Outlook
Наконец, вы должны рассмотреть пределы автономного управления насосом. В наши нынешние насосы встроен интеллект, но им серьезно не хватает сенсорной информации. Они могут определять сопротивление системы и, если у них есть встроенный датчик температуры, они могут определять температуру системы. Период. С другой стороны, ваш источник тепла имеет сравнительно множество входных данных, начиная от информации о температуре наружного воздуха и заканчивая той маленькой кнопкой на регуляторе отопления вашего дома, которая сообщает ему, что у вас вечеринка и, следовательно, вы не хотите, чтобы дом остыл в 10 р.м. Дополнительная информация значительно упрощает управление котлом или тепловым насосом для оптимизации общей эффективности системы. В то время, когда даже наши холодильники подключаются к Интернету, вы можете ожидать, что в скором времени даже автономные насосы будут иметь беспроводное соединение со своими котлами и будут выполнять более высокие заказы.
Система водяного отопления — Процедура проектирования
При проектировании системы водяного отопления можно использовать следующую процедуру:
- Рассчитайте теплопотери в помещениях
- Рассчитайте мощность котла
- Выберите нагревательные элементы
- Выберите тип, размер и режим работы циркуляционного насоса
- Составить схему трубопровода и рассчитать размеры труб
- Расчет расширительного бака
- Расчет предохранительных клапанов
1.Расчет потерь тепла
Рассчитайте потери тепла при передаче через стены, окна, двери, потолки, полы и т. Д. Кроме того, необходимо рассчитать потери тепла, вызванные вентиляцией и проникновением наружного воздуха.
2. Мощность котла
Мощность котла может быть выражена как
B = H (1 + x) (1)
, где
B = мощность котла (кВт)
H = общие тепловые потери (кВт)
x = запас на нагрев — обычно используются значения в диапазоне 0.От 1 до 0,2
Подходящий котел необходимо выбрать из производственной документации.
3. Выбор комнатных обогревателей
Номинальные характеристики радиаторов и комнатных обогревателей можно рассчитать как
R = H (1 + x) (2)
, где
R = рейтинг обогреватели в помещении (Вт)
H = потери тепла из помещения (Вт)
x = запас на обогрев помещения — общие значения в диапазоне 0.От 1 до 0,2
Нагреватели с правильными характеристиками должны быть выбраны из производственной документации.
4. Калибровка насосов
Производительность циркуляционных насосов может быть рассчитана как
Q = H / (h 1 — h 2 ) ρ (3)
где
Q = объем воды (м 3 / с)
H = общие тепловые потери (кВт)
h 1 = энтальпия потока воды (кДж / кг) (4 .204 кДж / кг. o C при 5 o C, 4,219 кДж / кг. o C при 100 o C )
h 2 = энтальпия возвратной воды (кДж / кг)
ρ = плотность воды на насосе ( ( 3) можно приблизить к
Q = H / 4.185 (t 1 -t 2 ) (3b)
где
t 1 = температура подачи ( o C)
= температура возврата ( o C)
Для циркуляционных систем низкого давления — LPHW напор от 10 до 60 кН / м 2 и сопротивление трению основной трубы от 80 до 250 Н / м 2 на метр труба обычная.
Для циркуляционных систем высокого давления — HPHW: напор от 60 до 250 кН / м 2 и сопротивление трению основной трубы от 100 до 300 Н / м 2 на метр трубы.
Циркуляционная сила в гравитационной системе может быть рассчитана какp = hg (ρ 1 — ρ 2 ) (4)
где
p = давление циркуляции в наличии (Н / м 2 )
h = высота между центром котла и центром радиатора (м)
g = ускорение свободного падения = 9.81 (м / с 2 )
ρ 1 = плотность воды при температуре подачи (кг / м 3 )
ρ 2 = плотность воды при температуре обратного потока (кг / м 3 )
5. Определение размеров труб
Полная потеря давления в системе трубопроводов горячей воды может быть выражена как
p t = p 1 + p 2 (5)
где
p t = общая потеря давления в системе (Н / м 2 )
p 1 43 = основная потеря давления из-за трения (Н / м 2 )
p 2 = незначительная потеря давления из-за фитингов (Н / м 2 )
м В качестве альтернативы основная потеря давления из-за трения может быть выражена как
p 1 = il (6)
, где
i = сопротивление трения основной трубы на длину трубы (Н / м 2 на метр трубы)
l = длина трубы (м)
Значения сопротивления трению для фактических труб и объемных расходов можно получить из специальных таблиц, составленных для труб или трубок.
Незначительную потерю давления из-за фитингов, таких как изгибы, колена, клапаны и т.п., можно рассчитать как:
p 2 = ξ 1/2 ρ v 2 (7)
или как выражается как «напор»
h потери = ξ v 2 /2 g (7b)
где
ξ = коэффициент незначительных потерь
= потеря давления (Па (Н / м 2 ), фунт / дюйм (фунт / фут 2 ))
ρ = плотность (кг / м 3 , снаряды / фут 3 )
v = скорость потока (м / с, фут / с)
ч потеря = потеря напора (м, фут)
г = ускорение свободного падения ( 9.81 м / с 2 , 32,17 фут / с 2 )
6. Расширительный бак
Когда жидкость нагревается, она расширяется. Расширение воды, нагретой от 7 o C до 100 o C , составляет приблизительно 4% . Чтобы избежать расширения, создающего давление в системе, превышающее расчетное давление, обычно расширяющуюся жидкость направляют в резервуар — открытый или закрытый.
Открытый расширительный бак
Открытый расширительный бак применим только для систем горячего водоснабжения низкого давления — LPHW -.Давление ограничено самым высоким расположением бака.
Объем открытого расширительного бачка должен быть вдвое больше предполагаемого объема расширения в системе. Приведенная ниже формула может использоваться для системы горячего водоснабжения, нагретой от 7 o C до 100 o C (4%):
V t = 2 0,04 V w (8 )
где
V т = объем расширительного бака (м 3 )
V w = объем воды в системе (м 3 )
Закрытый расширительный бак
В закрытом расширительном баке давление в системе частично поддерживается сжатым воздухом.Объем расширительного бака можно выразить как:
V t = V e p w / (p w — p i ) (8b)
где
V т = объем расширительного бака (м 3 )
V e = объем, на который увеличивается содержание воды (м 3 ) 9198
p w = абсолютное давление резервуара при рабочей температуре — рабочая система (кН / м 2 )
p i = абсолютное давление холодного резервуара при заполнении — нерабочая система ( кН / м 2 )
Расширяющийся объем может быть выражен как:
V e = V w (ρ i — ρ w ) / ρ w (8c)
где
V w = объем воды в системе (м 3 )
2 = плотность холодной воды при температуре наполнения (кг / м 3 )
ρ w = плотность воды при рабочей температуре (кг / м 3 )
Рабочее давление системы — p w — должно быть таким, чтобы рабочее давление в наивысшей точке системы соответствовало температуре кипения на 10 o C выше рабочей температуры.
p w = рабочее давление в наивысшей точке
+ разница статического давления между наивысшей точкой и резервуаром
+/- давление насоса (+/- в зависимости от положения насоса)
7. Выбор предохранительных клапанов
Предохранительные клапаны для систем с принудительной циркуляцией (насос)
Настройки предохранительного клапана = давление на выходной стороне насоса + 70 кН / м 2
Предохранительные клапаны для систем самотечной циркуляции
Настройки предохранительного клапана = давление в системе + 15 кН / м 2
Чтобы предотвратить утечку из-за ударов в системе, обычно настройка составляет не менее 240 кН / м 2 .
Как выбрать насос для теплого пола?
Циркуляционный насос для системы теплого пола или так называемый насос для смесительной группы теплого пола производится множеством поставщиков. Самыми популярными брендами рециркуляционных насосов на местном уровне являются Wilo, Grundfos или Dab.
Независимо от поставщика, мы должны определить два очень важных параметра, которые определяют характеристики рециркуляционного насоса.
У каждого водяного насоса есть два параметра, которые определяют его рабочую характеристику: расход и высота подачи.Скорость откачки выражается в кубических метрах в час, а высота откачки выражается в метрах водяного столба.
Что такое рециркуляционный насос с регулируемой скоростью?
Циркуляционный насос — это водяной насос с низким энергопотреблением, который постоянно работает в системе отопления или охлаждения под давлением. Его роль заключается в транспортировке теплоносителя от источника к потребителю. Новое поколение рециркуляционных насосов с регулируемой скоростью включает в себя преобразователь частоты, который может изменять скорость вращения ротора в зависимости от потребностей в повышении энергоэффективности.
Как определить расход воды, необходимый для переноса большого количества энергии?
Определение расхода очень просто, мы должны использовать следующую формулу:Расход m = Q / (c * dT)
где Q — мощность в Вт, dT — разница температур между обратным / обратным потоком и c — константа со значением 1,163.
Таким образом, если мы намереваемся выбрать рециркуляционный насос для контура теплого пола и хотим транспортировать 3000 Вт до dT, равного 5 ° C, мы имеем расход Q = 3000 / (1,163 * 5) = 515 л / ч. .
Если мы намереваемся передать такое же количество энергии для контура с нагревателями при dT, равном 15 C, мы получим расход Q = 3000 / (1,163 * 15) = 172 л / ч. Которые мы должны преобразовать в кубические метры воды в час.
Как определить высоту подачи?
Это очень важный параметр, который следует учитывать. Правильно определить этот параметр не очень просто.
С этим параметром все становится намного сложнее. Я часто слышал даже от так называемых «специалистов», что необходимая высота откачки равна высоте дома.
Следует иметь в виду, что в случае закрытых напорных систем высота установки не связана с высотой откачки рециркуляционного насоса, выраженной в метрах водяным столбом.
Высота откачки — это фактически способность насоса проталкивать жидкость с давлением, достаточным для преодоления потерь давления жидкости на трение относительно труб, колен, тройников, фитингов, клапанов, теплообменников и т. Д. До самой дальней точки. обратная / обратная установка.
Это также зависит от расхода, диаметра труб, температуры и плотности жидкости.
Для бытового обогрева пола достаточно рециркуляционного насоса с 6-метровым водяным столбом.
Для того, чтобы точно узнать необходимую высоту откачки, необходимо иметь проект теплого пола.
Можно ли обогревать пол без насоса?
Как правило, отопление невозможно без рециркуляционного насоса.Думаю, этот вопрос в основном относится к вопросу, находится ли насосная группа на распределителе теплого пола?
Нет необходимости использовать рециркуляционный насос, расположенный на распределителе, но я рекомендую использовать рециркуляционный насос большего размера, а не тот, который используется в конденсационном котле.
Если вы не используете дополнительный рециркуляционный насос, это можно считать ошибкой. Здесь вы можете увидеть ошибки верхнего теплого пола
Сколько тока потребляет циркуляционный насос?
С 2016 года новые стандарты ErP в области энергоэффективности радикально изменились.Хотя рециркуляционные насосы потребляли сравнительно мало, мы говорим о бытовых. Мы особенно говорим о тех, которые установлены на обычных тепловых электростанциях, эти насосы потребляли максимум до 130 Вт в час.
На европейском уровне установлены миллионы рециркуляционных насосов, а совокупное потребление энергии неэффективными рециркуляционными насосами очень велико.
С 2016 года на рынке введено обязательство использовать высокоэффективные насосы, оснащенные частотным преобразователем.Рециркуляционные насосы нового размера могут потреблять не менее 3 Вт в час, в зависимости от размера.
Где лучше установить рециркуляционный насос?
Циркуляционный насос может быть установлен как на подающей, так и на обратной стороне.
