У вас есть старая, сломанная или просто ненужная стиральная машинка? Не выбрасывайте ее. Ведь из одной ее части можно сделать полезное приспособление, которое пригодится вам на даче или приусадебном участке. Речь идет о водяной помпе. Находится она в самом низу, под барабаном и служит для откачки использованной стиральной машиной воды в канализацию. А вы сможете сделать из помпы погружной насос для полива или откачки воды.

Делаем погружной насос из помпы стиральной машины своими руками

Такой насос функционирует напрямую от переменной сети 220 В 50 Гц и мощность его в среднем составляет 30 Вт. Если вы хотите качать воду из глубокого колодца, то подобное приспособление, конечно же, не подойдет. У него просто не хватит мощности. А вот из резервуара поменьше воду добыть удастся.

Состоит насос из 2-х частей: из электромагнитной катушки с П-образным сердечником и герметичного узла помпы с крыльчаткой и сердечником двигателя.

Шаг 1

Первым делом отсоединяем катушку от самой помпы. Сделать это совсем несложно. Фото: https://youtu.be/BSHTJq5j7os

Шаг 2

На катушке имеется термо-предохранитель. Если температура повысится, то он сработает и обмотка не сгорит. Теперь вам необходимо припаять сетевой провод с двойной изоляцией. Присмотритесь, в каркасе есть для этого запил. Фото: https://youtu.be/BSHTJq5j7os

Шаг 3

Из картона или бумаги делаем коробок. В него вы зальете эпоксидную смолу, которая будет служить герметиком. Фото: https://youtu.be/BSHTJq5j7os

Шаг 4

Заливаем короб эпоксидной смолой. Чтобы его было легко снять, используем как подложку какую-то поверхность. Прекрасно подойдет пластиковая крышка. Фото: https://youtu.be/BSHTJq5j7os

Шаг 5

Перед тем, как заливать смолу, проклейте крася короба клеевым пистолетом, чтобы эпоксидка не вытекала. Затем тонкой струйкой начинайте вливать смолу. Фото: https://youtu.be/BSHTJq5j7os

Шаг 6

Проверьте, застыла ли смола. Для этого ей понадобится около суток. Фото: https://youtu.be/BSHTJq5j7os

Шаг 7

Оторвите пластиковую крышку и обрежьте излишки клея. Теперь можно надевать крыльчатку. Фото: https://youtu.be/BSHTJq5j7os

Шаг 8

На следующем этапе надеваем приемный патрубок. Фото: https://youtu.be/BSHTJq5j7os

Шаг 9

Пришло время тестировать насос. Для этого наберите ведро воды и погрузите его в нее. Фото: https://youtu.be/BSHTJq5j7os

Шаг 10

Вот такой нехитрый аппарат выкачал всю воду из ведра буквально за несколько секунд. Если вы хотите сделать такой же прибор, будьте бдительны и осторожны. Не забывайте, что вы имеете дело с напряжением в 220 Вт. Фото: https://youtu.be/BSHTJq5j7os

ВИДЕО: Погружной насос для полива своими руками

Как сделать ручной насос для воды на дачу своими руками?

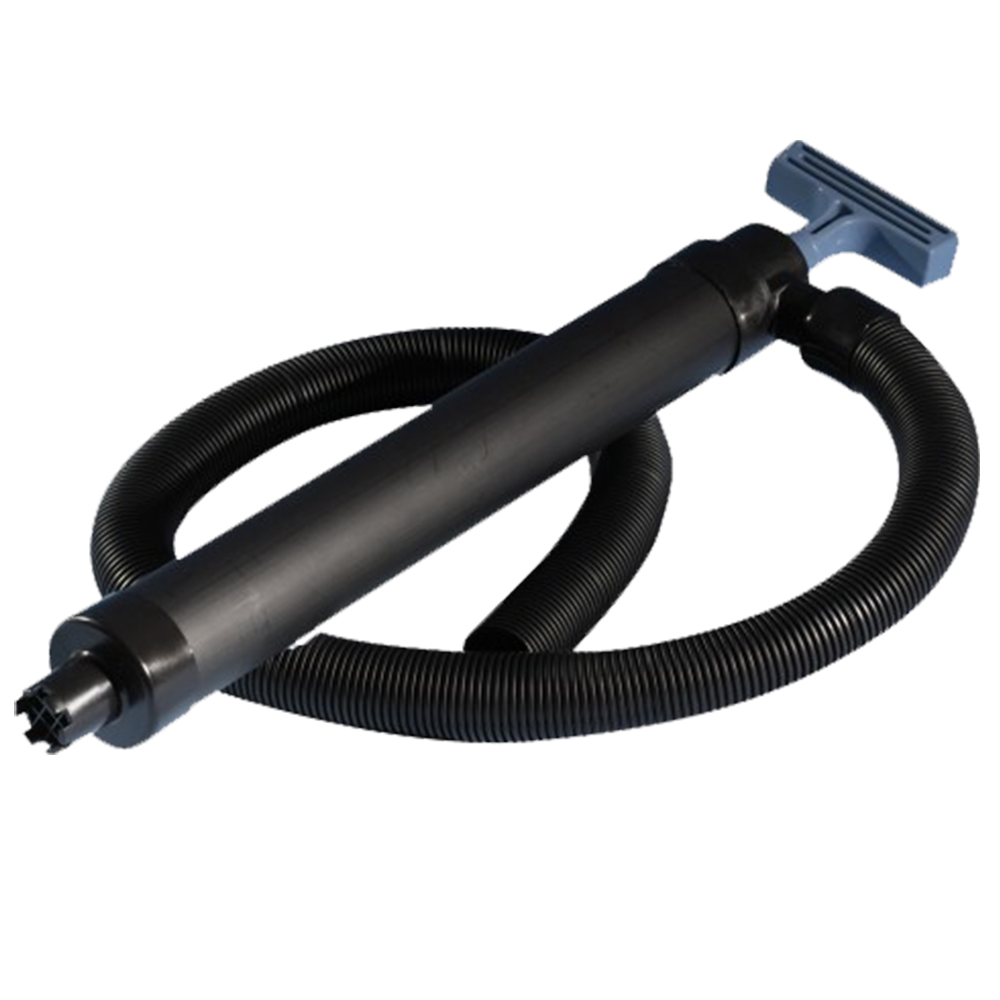

Ручной насос для воды – это энергонезависимый прибор для перекачки воды из скважины или колодца. Чтобы данное устройство начало свою работу, необходимо приложить физические усилия, поэтому такой вариант для всех удобен. Однако есть ситуации, когда применение ручного насоса целесообразно. Поэтому «Сантехник Портал» подробнее расскажет о сфере применения и разновидностях конструкции приборов данного типа.

Применение ручных насосов

Ручная помпа для воды, она же колонка, не нуждается в электричестве, поэтому используется в качестве замены электрического насоса в случае отключения электроснабжения.

Главная цель применения насосного оборудования – перекачка жидкости от источника к точкам водозабора: жилой дом, баня, гараж, мастерская, огород. Обычно источником воды на загородном участке являются колодец или скважина, иногда – озера и пруды.

Монтаж дорогого изделия на даче, где вы появляетесь только периодически, экономически малоцелесообразно. Электрические приборы обходятся дороже, нуждаются в обслуживании и чаще ломаются из-за множества элементов и сложной конструкции. Откачать при помощи ручного приспособления нужное количество жидкости, приехав на дачу в выходные, не так уж и сложно.

Также ручной водяной насос используют тогда, когда технически сложно или невозможно подвести агрегат к источнику электропитания. К примеру, если вы хотите поставить колонку в конце огорода.

Преимущества и недостатки колонок

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

Механический насос для откачивания воды из скважины при сравнении с электрическими изделиями обладает следующими преимуществами:

• низкая цена;
• простота конструкции, обеспечивающая долговечность прибора;
• износостойкость и минимальная вероятность поломок;
• работа без подключения к электроэнергии;
• нетребовательность изделий к месту монтажа.

Кроме того, ручные водяные насосы для дачи легко устанавливать и ремонтировать своими руками, не прибегая к помощи специалистов.

Недостатки эксплуатации ручного насоса для скважины обусловлены низким уровнем комфорта:

• необходимо прикладывать физические усилия, чтобы прибор начал откачивать и подавать воду из источника;
• невозможность обеспечить постоянное и непрерывное водоснабжение дома.

Наибольшей популярностью у покупателей пользуются импортные изделия из Европы: мембранные насосы Grundfos (ГРУНДФОС), крыльчатые механизмы Knauth. Много товаров от отечественных предприятий: ЛИВГИДРОМАШ, ПНЕВМОГИДРОМАШ, Электром и др.  Есть множество недорогих моделей от тайваньских и китайских производителей.

Разновидности ручных насосов

От конструктивных особенностей разных моделей ручной помпы зависят ее эксплуатационные возможности.

1. Крыльчатый – это прибор, функционирующий по принципу самовсасывания. Конструкция данных агрегатов включает в себя следующие элементы: всасывающий узел, вал, рычаг для приложения усилий, крыло, клапаны. От повреждений механизм защищен корпусом.

Работают такие устройства очень просто: при давлении на рычаг крыло вращается и заставляет заработать всасывающий узел. Данные изделия применяются для выкачки чистой жидкости без примесей и нерастворимых твердых частиц, а также без нефтепродуктов, масел и химически активных веществ.

2. Штанговый. Преимуществом приборов данного типа является возможность подъема жидкости с глубины до 30 метров. Изделия похожи на поршневую модель, однако различаются формой поршня – его окончание у штангового варианта вытянуто.

Такая конструкция позволяет использовать устройство в вертикальных прямых шахтах, но при этом износостойкость агрегата снижается – возникает вероятность обрыва вытянутой штанги. Качество изделий зависит от материала изготовления узлов конструкции.

Перед тем как купить механический прибор со штангой нужно учесть, что он достаточно громоздкий и не может устанавливаться на поверхностях с уклоном. Используются такие агрегаты в прямых вертикальных шахтах большой глубины. Цилиндр создает в камере мощное разрежение, в результате вакуум создает условия для интенсивного всасывания жидкости.

3. Поршневой. Его особенность – создание в процессе работы определенного давления на выходе. Конструкция состоит из поршня, который двигается внутри цилиндра. Иногда используется для подачи воды к системе насосов, которые не могут функционировать по принципу самовсасывания.

Технические характеристики поршневых изделий не позволяют применять их для глубоких артезианских скважин, но они могут поднимать на поверхность подземные воды из менее глубоких источников – до 18 метров.

Принцип работы устройств данного типа: при опускании рычага поршень двигается вверх, в камере создается вакуум, благодаря чему жидкость поднимается через открывающийся дисковый клапан.

При движении рычага вверх поршень перемещается вниз и закрывает донный клапан, не позволяя воде циркулировать в обратном направлении. Она движется в часть цилиндра, которая располагается над поршнем. При повторном опускании рычага вниз порция воды выходит наружу через патрубок. Так происходит ее откачка.

4. Мембранный. Обладает оригинальной конструкцией – клапаны выполнен в виде перекатывающихся шаров. В процессе работы они самостоятельно очищаются, поэтому мембранные приборы можно применять для выкачки и транспортировки жидкости с примесями. Нерастворимые включения не повредят технику. Часто используются как осушительный механизм для подвалов.

5. Шиберный. Может перекачивать как чистую воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших резервуаров – бочек, канистр.

Стоит отметить, что вне зависимости от размера, массы, глубины подъема, разновидности механизма, все скважинные насосы ручного типа обладают примерно одинаковой производительностью. За полный цикл работы выкачивается около 1 литра жидкости.

При помощи ручного насоса можно выкачать до 40 литров воды за 1 минуту!

Это значительно меньше, чем способны перекачивать электрические приборы. Однако выбор механического устройства более рационален при небольших потребностях в воде, а также в случае отсутствия электроснабжения.

Критерии выбора помпы

Мерилами оценки при выборе ручного водяного насоса для колодца или скважины, являются основные параметры конкретного объекта:

1. Глубина подъема. Принято разделять все перекачивающие жидкость колонки на две категории – способные поднять воду с глубины до 6 и до 30 метров. Ко второй категории относятся только штанговые модели, к первой – все остальные.
2. Диаметр шахты источника. При диаметре 4 дюйма можно использовать любые механические приспособления для воды, если диаметр меньше, при выборе определяется индивидуальными характеристиками моделей, указанные в технической документации.
3. Качество воды. При высокой степени загрязнения оптимальным вариантом являются мембранные агрегаты, в остальных случаях пригодность модели для работы с конкретным источником определяется индивидуально.
4. Вес и габариты. Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.
5. Режим эксплуатации. Для периодического сезонного применения можно выбрать более дешевые изделия с корпусом из пластика. Для круглогодичного применения лучше предпочесть металлические модели.
6. Функциональность. Важно заблаговременно решить, будет ли прибор для воды из колодца работать вместе с другими элементами системы водоснабжения или будет полностью автономным.
7. Декоративность. Декоративные модели стоят дороже более простых изделий, однако многие пользователи готовы на увеличение цены ради возможности украсить участок. Отлично смотрятся агрегаты с литыми чугунными корпусами и рычагами.

В подобных гидротехнических колонках все узлы унифицированы, им легко подобрать замену. Установка и обслуживание механизмов не требует применения специальных инструментов, достаточно владеть элементарными техническими знаниями.

Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель. Летний ручной насос для воды своими руками можно полностью собрать из пластиковых труб диаметром на 20 и 50 мм. Из металла сделаны только обратный клапан и фильтр.

Для самостоятельной сборки колонки понадобится:

• канализационные пластиковые трубы на 50 мм – 2 штуки по 3 м;
• сетчатый фильтр для монтажа на конец трубы;
• тонкая ПП труба 20 мм с резьбой для крепления обратного клапана;
• обратный клапан заводского изготовления;
• крепление ручки из тройника 25*20 мм с впаянной резьбой;
• металлическая трубка для ручки;
• прокладка из фторопласта для изготовления поршня;
• хомуты с дюбелями для крепления трубы к стенкам колодца.

Сборка самодельной конструкции происходит следующим образом:

1. К гибкой ПП трубе с диаметром 20 мм, по которой будет двигаться вода, прикрутите сначала поршень из фторопласта, затем обратный клапан.
2. Вставьте ее в канализационную пластиковую трубу диаметром 50 мм, со стороны обратного клапана закройте насадкой с фильтром. Получается конструкция «труба в трубе», которую нужно погрузить в колодец.
3. Сбоку от колодезного люка проделайте отверстие для трубы. Потребуется 2-3 хомута с резиновыми уплотнителями для фиксации трубы к стене колодца
4. К другому концу ПП трубы накрутите тройник, в него вставьте ручку. Чтобы выкачивать жидкость, нужно взять ручку двумя руками и двигать трубу вверх/вниз.
5. Внешнюю часть дополните изливом из отрезка канализационной трубы и двух фитингов – тройника и уголка на 90º. Во время движения ручки вверх/вниз вода выливается из излива (носика) в подставленный сосуд.

Главным преимуществом простого пластикового агрегата является его быстрая сборка и разборка. С наступлением холодов наружные детали снимите, а ПП трубу просто вытяните. В шахте источника останется только канализационная труба.

Если вы передумали делать самодельный насос, то всегда можете купить готовое оборудование в магазине.

Выводы

Обобщая все вышеописанное, можно сделать следующие выводы:

• в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
• если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
• если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.

Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.

Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.

При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.

К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.

Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.

Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:

Ремонт насосов водяных своими руками двигателя, помпы

Неисправность канализационной системы может быть вызвана рядом факторов: возрастом оборудования, некачественными компонентами, бегом без воды, постоянным циклом или забитым впускным клапаном, которые влияют на ремонт насоса. Канализационные устройства и напорные баки не нуждаются в регулярном техническом обслуживании, но требуют подходящей среды для достижения ожидаемой долговечности.

В то время как плохой насос может стать источником проблем с водоснабжением в доме, могут возникнуть трудности с другими компонентами технологии водопровода. Ниже приведены некоторые из причин, которые могут повлиять на насос скважины, и рассмотрены основные способы ремонта, которые могут устранить проблемы с водоснабжением.

Как водяной насос и бачок работают вместе

Давление воды — это тот фактор, который подает напор в душ, умывальник, краны. Для централизованного водоснабжения давление воды в основном контролируется промышленным оборудованием, хотя есть несколько внутренних причин требующих ремонта водопровода, которые могут уменьшить давление.

Колодец, водяной насос и напорный резервуар работают вместе, чтобы вытащить воду из скважины в дом, поэтому при неисправности системы ремонт производиться каждого элемента. Насос тянет или толкает — в зависимости от типа — воду из колодца, отправляя ее в напорный резервуар, который удерживает ее под давлением, пока что-то в системе водоснабжения не включится. Напорный резервуар создает давление с частью бака, заполненной сжатым воздухом.

Когда водяной клапан открывается в доме, резервуар выталкивает воду через трубопровод, а затем снова заполняется, когда давление в баке падает ниже определенного значения. При наличии бака давление удерживает значительное количество воды, что обеспечивает меньше износа на насосе, поскольку он не должен включаться и выключаться часто. Присутствие в системе напорной емкости сокращает количество и объемы ремонта. Правильный размер напорного бака имеет важное значение для долговечности оборудования.

Причины и периодичность ремонта

Ремонт насоса, частота обслуживания и долговечности зависит от принципа действия устройства и его материалов. Тип насоса, который обеспечивает подачу /слив воды в доме — это струйный или погружной прибор. Насосы могут быть неглубокими или глубокими скважинными устройствами с возможностью поднимать воду с высоты 25 или 100 метров. Погружные насосы установлены глубоко внутри колодца и могут вытолкнуть воду на сотни метров.

При правильном уходе погружной насос может иметь длительный срок службы до 15 лет без ремонта. Надземные струйные насосы, которые чаще используются с неглубокими скважинами, имеют средний срок службы 10 лет.

Основные характеристики, показывающие, что насос требует ремонта:

• Отсутствие потока воды из кранов
• Плохой слабый напор
• Постоянно работающий прибор

Теперь, когда знаете знаки поломки, изучите подробное руководство по устранению неполадок и ремонту.

Диагностика – лучший способ предупредить ремонт

Проведение ежегодного инспекционного обследования воды может показаться излишним, если нет проблем с подачей воды, но позволит предотвратить траты на ремонт всего оборудования. Регулярный осмотр профессионала — это время, чтобы задать вопросы, получить представление о системе, услышать рекомендации по использованию.

Несмотря на бесперебойную работу прибора, время от времени потребуется ремонт или замена водяного насоса. Имея правильные знания, можете сделать все возможное, чтобы продлить жизнь технологии водоснабжения и сохранить ее в хорошем рабочем состоянии — и даже сделать некоторые незначительные исправления самостоятельно. Если проблемы нельзя решить самостоятельно, необходимо обратиться к профессионалам, которые осуществляют ремонт и осмотр систем водопровода и канализации на месте.

Как выполнить ремонт общих проблем насоса

Потратьте немного времени, чтобы проверить работоспособность насоса и всех частей, которые поставляют воду из земли в дом. Скорее всего, избавитесь от лишнего ремонта и замен, когда заметите элементы, которые не работают, и предотвратите трудности, которые могут стать значительными расходами.

Ремонт может оказаться сложной задачей. Это связано с тем, что насосы обычно находятся на глубине 200 метров ниже уровня земли. Если насос не переносит воду из глубокой скважины в дом, необходимо как можно скорее попытаться устранить любые проблемы:

• Ремонт электрических устройств

У гидравлического насоса может возникнуть проблема, связанная с ее электрической системой: перестает работать. Проверьте выключатели и провода, подключенные к прибору. Отключите электричество, перевернув выключатели. Если заметили, что есть сгоревший предохранитель – ремонт прост — удалите его и установите новый.

Теперь проверьте насос, чтобы убедиться, что он работоспособен. Если вода идет, то проблема заключалась в сломанном предохранителе. Если потока нет, проверьте провода и кабели, которые выходят из блока предохранителей вниз в колодец. Причиной ремонта может быть поврежденный провод. Когда уверены, что проблема не связана с электричеством, проверьте само устройство.

• Устранение неисправностей в двигателе

Если водяной насос не работает, причина проблемы, вероятно, связана с двигателем, и также может быть неисправный стартер. Теперь выключите источник питания и очистите контакты реле давления, используя лист бумаги, потому что они могут быть грязными или засоренными. Ремонт: замена стартера на новый.

• Отсутствие подачи воды

Еще одна распространенная проблема, которая может возникнуть, заключается в том, что насос не доставляет воду, даже если двигатель и все остальные элементы работают нормально. В этом случае прибор может столкнуться с множеством различных проблем, требующих ремонта.

Выключите питание и снимите пробку для заливки, чтобы проверить, содержит ли она воду. Если не нашли воды в трубе, тогда возможно, что проба была потеряна, и нужно еще раз заправить ее.

Причиной проблемы может быть также сгоревший автоматический выключатель. В этом случае ремонт заключается в замене поврежденного автоматического выключателя на новый.

Следующая проверка — это напорный бак. Посмотрите на манометр, показывает ли значение выше 1,8 бар. В зависимости от типа резервуара под давлением, это может быть указание на более высокий показатель. Но если манометр показывает нормальное давление, то проблема, скорее всего, в доме, а не проблемы с насосом. Никакого давления? Тогда требуется произвести ремонт насоса скважины, напорного бака или переключателя.

Другие проблемы, которые могут вызвать ремонт, включают засор элементов системы подачи: труба, педальный клапан и сетчатый фильтр. Если эти детали забиты, насосная установка будет выкачивать грязь или песок вместо воды. Возможно обнаружите, что обратный клапан поврежден, поэтому нужно будет заменить его на новый. Запасные части доступны практически для всех популярных марок оборудования.

Проблемы с прибором могут зависеть от того места, где вы живете. Холодный климат заморозил трубы, если живете в северном регионе. С другой стороны, если место, очень засушливое, тогда вода, возможно, высохла до такой степени, что насос не сможет ее достичь. Ремонт насоса не потребуется, если не включать его в тяжелых климатических условиях.

Если склонны самостоятельно выполнять ремонт, и осмотр показал, что может возникнуть проблема с напорным баком или выключателем, следуйте приведенному ниже разделу по обслуживанию и замене реле давления.

Ремонт реле давления

Реле давления находится в нижней части резервуара под давлением, требует периодического технического обслуживания и является наиболее распространенной причиной ремонта, связанного с подачей воды. Устранение проблем лучше всего начать с выключателя давления. Самая трудная часть ремонта — это вернуть все элементы на место после разборки.

Перед началом ремонта необходимо отключить выключатель в электрической коробке в напорном резервуаре и скважинный насос.

Снимите пластмассовую или металлическую крышку с выключателя давления — может быть несколько винтов для снятия.

Если насос не работал вообще, раздвиньте контакты реле переключателя и проверьте, нет ли токов или горящих контактов — ремонт потребует замены всего переключателя давления. В противном случае очистите контакты тонкозернистой наждачной бумагой до тех пор, пока не обнаружите блестящий металл на всех контактах.

Найдите гайку регулировки давления, которая должна располагаться перед отсеком, в котором находятся контакты реле переключателя. Используя гаечный ключ, отрегулируйте гайку в соответствии с инструкциями по ремонту от производителя, которые обычно печатаются внутри крышки переключателя.

Этот ремонт нужно выполнять на двухгодичной основе, особенно если напорный насос находится в области с высокой влажностью, например, в подвале. Если ремонт реле не вернул подачу воды в дом, может понадобиться новый датчик давления.

Ремонт в зависимости от причины поломки

Если испытали засуху, недостаток воды в колодце вызовет распыление или отплевывание воды из крана, образование мутной жидкости. Ремонт в таком случае не нужно производить, это может быть просто временно, или может потребоваться установить насос глубже под землей.

Недостаточный размер насоса. Водяной насос должен быть рассчитан на использование воды вашего дома. Размер определяется размером водопроводной системы, например, количеством кранов и приборов, использующих воду. В случае поломки прибора из-за недостаточной мощности, ремонт заключается в покупке нового оборудования, но другой мощности.

Перегруженный водой водяной насос. Напорный бак также должен быть рассчитан на использование воды дома. Насос, который вызывается для прокачки всего несколько раз в день, будет работать значительно дольше, чем тот, который циклически включается и выключается несколько раз в день. В результате постоянного включения/отключения прибора неисправными становятся электрические элементы, ремонт которых не требует больших затрат.

Осадок в воде может вызвать значительный износ узлов прибора, действуя как абразив, который медленно повреждает подшипники и другие компоненты. Грязь, твердые водные минералы, мелкие камни или другой мусор могут уменьшить поток воды или заставить устройство полностью прекратить работу, что вызовет дорогостоящий ремонт.

Трудно узнать, если насос скважины сломан или если другая часть системы водоснабжения работает неправильно. Наиболее распространенный ремонт водопроводных систем заменяет напорный бак или реле давления, стоимость которых обойдется значительно дешевле, чем счет за замену водяного насоса.

Как самостоятельно изготовить ручной насос для скважины?

Вопрос изготовления ручного насоса для скважины или колодца встает перед многими жителями загородных домов или коттеджей. В продаже имеется подобное оборудование, однако в силу ряда причин некоторые умельцы предпочитают собирать его самостоятельно.

Отметим, что такая работа влечет за собой достаточно много сложностей и требует наличия определенных знаний и навыков. Таким образом, лучшим решением может быть обращение к профессионалам, которые предоставят или изготовят насос под конкретные нужды и требования. Однако для тех, кто захочет изготовить оборудование самостоятельно, мы публикуем несколько практических советов.

Принципы действия поршневого насоса

В таких агрегатах прокачка воды осуществляется с помощью поршня. Он укрепляется на штоке, свободно перемещаясь по металлическому корпусу насоса. В свою очередь, шток присоединяется шарниром к ручке-рычагу, нажим на которую приводит устройство в действие. Внутрь поршня устанавливаются обратные клапаны, препятствующие возврату жидкости в скважину.

В нижней части корпуса насоса присоединяется входной шланг, а его свободный конец опускают в скважину до водоносного слоя. С другой стороны корпуса приваривают трубу, которая расположена примерно в середине агрегата. Насосы с подобным принципом работы используются, если глубина колодца не больше 10 метров. Сама установка производится на расстоянии от 80 до 100 сантиметров над землей. Если у вас артезианская скважина, то конечно же, таким насосом воду из нее не поднять.

1. Корпус насоса изготавливается из металлической трубы необходимой длины — обычно около 600-800 миллиметров. Например, можно применить гильзу от дизеля или корпус гидроцилиндра. Основное условие — корпус должен иметь одинаковое сечение по всей длине. Поршень насоса выполняется такой же формы, какую имеет внутренняя часть устройства.

2. Крышки для агрегата обычно изготавливаются из металла или толстой пластмассы, но можно использовать и дерево. В верхней крышке высверливается отверстие под шток, а нижняя соединяется с клапаном и устанавливается на место. В отверстие в боку конструкции приваривается выводной патрубок.

3. Поршень можно сделать практически из любого материала — подойдет металл, пластмасса или дерево. Деталь обязательно должна иметь уплотнитель из резины: обычно его выполняют в виде кольца.

4. Для изготовления входной трубы можно использовать шланги из жесткой резины, армированные металлической пружиной. Также подойдут трубы из пластмассы или металла.

5. Обратные клапаны должны быть достаточно прочными, чтобы не дать воде вернуться во входной шланг. Для изготовления ручного насоса обычно используются мембранные или шариковые обратные клапаны, которые можно сделать из прочного куска резины, металла или пластмассы.

6. Длина выходного патрубка и штока подбирается таким образом, чтобы насос можно было заглубить на расстояние 0,5-1 метра в скважину. Также потребуется ручка на шарнире, которая должна быть присоединена к штоку. Для этого в выходной части подъемной штанги сверлится отверстие, куда вставляют болт. Его, в свою очередь, проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. К короткому концу ручки присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Изготовление водяной помпы

Для создания такого типа насоса необходимо купить на строительном рынке или в строительном магазине медные трубки и эпоксидный клей.

1. Необходимо взять старую (или приобрести новую) тормозную камеру. Разобрав ее, нужно заглушить все отверстия, оставив только одно, которое предназначено для штока. Внизу  камеры с помощью дрели сверлится несколько отверстий для клапанов.

2. В дальнейшем, взяв отрезок медной трубки, подбирают стальной шарик. Диаметр должен быть чуть больше ее калибра. Трубка рассверливается на половину длины, в нее помещается шарик, а сверху припаивается отрезок медной проволоки.

3. Обратный клапан изготавливается таким же образом, за исключением того, что между проволокой и шариком необходимо разместить пружину. Она работает под давлением сверху и открывает отверстие.

4. Клапаны вставляют на место и укрепляют эпоксидным клеем, после чего из куска автомобильной камеры вырезается круг. Он нужен для изготовления резиновой мембраны для помпы, а его диаметр должен соответствовать размерам тормозной камеры. В центре круга делают отверстие, а с двух сторон приклеивают шайбы.

5. Необходимо вставить металлический штырь с резьбой в шайбы и затянуть гайками. Приклеить мембрану нужно к тормозной камере снизу, а шток пропустить в отверстие вверху агрегата и припаять к нему ручку.

Кроме того, для изготовления такого агрегата, который используется при глубине колодца более 12 метров, нужно сделать металлический цилиндр и приобрести трубы и шланги.

Заборные металлические трубы устанавливаются на уровне грунтовых вод с небольшим заглублением, после чего выводятся на поверхность и укрепляются с помощью хомутов. Самодельный цилиндр опускается в скважину. Поршень не должен доставать до нижней створки, изготовленной в виде диска. Верхний конец штока пропускается через прокладку и соединяется с ручным приводом.

Изготавливая любой из перечисленных видов насосов, необходимо придерживаться технологии. Кроме того, очень важно правильно установить насос на месте — только тогда поршень будет работать исправно. Это достаточно трудоемкий процесс.

Прежде чем сооружать насос самостоятельно, рекомендуется проконсультироваться со специалистами, или же доверить профессионалам выбор качественного готового насоса. Вы можете задать интересующие вас вопросы специалистам нашей компании по указанным ниже контактам.

Остались вопросы? Звоните по телефону +7 3452 930-317

Ремонт насоса стиральной машины LG своими руками

Мастера по стиралкам нередко называют помпу «сердцем» автомата. Дело в том, что она откачивает отработанную воду из агрегата, берет на себя наибольшие нагрузки и подвергается сильному износу. Рано или поздно деталь засоряется или выходит из строя, и спасти ситуацию сможет только самостоятельный ремонт сливного насоса стиральной машины. Как это сделать владельцам LG и что потребуется для замены?

Симптомы выхода из строя помпы

Сразу хвататься за замену насоса не стоит. Сначала необходимо выявить характер неисправности помпы стиральной машины LG. Причиной неработающего слива могут быть не только «сердце» стиралки, но и другие проблемы автомата. Чтобы не ошибиться, последовательно проверяем «больные точки» сливной системы.

Система стиральной машины LG может сама диагностировать неполадки с помпой и вывести на электронный дисплей код ошибки ОЕ.

1. Прислушиваемся к работающей помпе. Понять, в порядке ли насос, можно на слух. Для этого запускаем цикл и внимательно оцениваем исходящие от агрегата звуки. Если во время слива и набора воды снизу раздается сильный гул, а машинка не сливает и не набирает – на лицо проблема с системой. Аналогичная ситуация при отсутствии шумов, так как в норме размеренный и неявный шум должен присутствовать.
2. Прочистить мусорный фильтр. Когда неприятность с помпой зафиксирована, следует обратить внимание на мусорный фильтр. В правом нижнем углу корпуса открываем технический люк и выкручиваем пластмассовую насадку. Вероятно, на спирали много грязи, волос и инородных предметов, не дающей воде слиться в канализацию. Частые гости в фильтре – монеты и косточки от бюстгальтера.
3. Прощупать сливной шланг. Препятствием для полноценного слива нередко выступает и шланг. Поэтому тщательно прощупываем резину на предмет засоров, а лучше – отсоединяем от корпуса и канализации и промываем под краном. На этом этапе рекомендуется проверить результат проделанной работы, включив тестовую стирку. Если помпа все еще «капризничает», то ищем дальше.

Чаще полноценному сливу мешает засор мусорного фильтра или сливного шланга.

4. Проверяем вращение крыльчатки. Открутив сливной фильтр и просветив освободившееся отверстие фонариком, можно увидеть крыльчатку насоса – «колесо» с лопастями. Запускаем к нему руку и стараемся прокрутить деталь. Если это невозможно, то аккуратно прочищаем запчасть от создающих помеху предметов. Скорее всего, на выступающие части накрутились волосы, нитки, ворс или проволока. Когда вращение не затруднено, а насос не работает, то причина в другом, и для ремонта помпы придется разбирать машинку полностью.

Напоследок проверяем контакты и датчики помпы, которые должны быть целыми и функционирующими. Если и с ними все в порядке, то тестируем на работоспособность блок управления. Когда с управляющей платой нет проблем, выход будет одним – заменить насос. Как происходит ремонт сливной системы, подробно расскажем ниже.

Что нужно для ремонта?

Чтобы починить своими руками неисправный насос, придется запастись некоторыми инструментами и комплектующими. Их количество напрямую зависит от масштаба возникшей проблемы и привычек мастера. Если рассматривать худший вариант поломки помпы, то потребуются следующие детали:

• сливной насос;
• крыльчатка;
• ось;
• контакты;
• датчик помпы;
• манжета;
• резиновая прокладка;
• шкив.

С подбором деталей на замену следует быть внимательным – запчасти должны идеально подходить к имеющейся модели LG. В идеале нужно демонтировать старый слив и попросить продавца в магазине найти подходящие аналоги. Другим ориентирами станут серийные номера, которые в обязательном порядке наносятся на все комплектующие помпы.

Заказывая детали на замену помпы через интернет-магазин, необходимо сверять серийный номер всех комплектующих насоса и самой модели LG.

Набор инструментов в разы меньше. Большую часть работ можно проделать крестовой отверткой и перочинным ножом. Иногда не обойтись без мультиметра, с помощью которого прозваниваются контакты, датчики и питающие элементы.

Сложно ли найти помпу?

Нахождение сливной помпы практически во всех моделях LG стандартное, вне зависимости от того, прямой привод в машинке или с ременной передачей. Более того, добраться до места неисправности не составит труда – полностью разбирать корпус не придется. Также нет необходимости даже откручивать заднюю стенку, верхнюю крышку, поддон или фронтальную панель. Обнаружить насос в разы легче, так как потребуется только ряд простых действий.

1. Отключить технику от электричества.
2. Слить отработанную воду из барабана с помощью аварийного слива.
3. Перекрыть подачу воды, отсоединить от канализации.
4. Наклонить корпус назад, подложив под машинку старые тряпки.

Если есть сомнения в своих силах, то лучше обратиться в сервисную службу за профессиональной помощью.

Все. Заглядываем под днище и получаем свободный доступ ко всей сливной системе. Есть и другой способ – передвинуть машинку в центр комнаты и положить на левый бок.

Снимаем и разбираем насос

Ключевым моментом в ремонте помпы будет ее разбор. Только так можно узнать, прокручивается ли крыльчатка на валу и закреплена ли на фиксаторах. Также не обойтись без внутренней проверки, если вращение лопастей затрудняется, но видимых помех, мусора, посторонних предметов, волос, нет. Тогда придется разбирать корпус и искать проблему внутри. Стандартная разборная помпа «открывается» следующим образом:

• отсоединяем насос от улитки, открутив удерживающие винты;
• надавливаем на насос со стороны сливного клапана, а следом тянем корпус на себя;
• сливаем с детали остатки воды;
• поддеваем защелку на корпусе помпы с двух краев;
• снимаем помпу с катушки.

Если модель LG оснащена «неразборным» типом насоса, то отказываться от ремонта не стоит. Даже такие механизмы «поддаются» разборке – необходимо только следовать определенной инструкции.

1. Отсоединить корпус насоса вместе с крыльчаткой от улитки и катушки.
2. Осмотреть на первый взгляд монолитную деталь.
3. Надеть перчатки.
4. Взять любой строительный фен и настроить прибор на самый низкотемпературный режим.
5. Аккуратно прогреть «хвостовик» насоса – длинный задний наконечник.
6. Спустя несколько минут прогревания поддеть крестовой отверткой крестовину и извлечь ее из корпуса. Вместе с крестовиной достается и магнит, который и делает конструкцию «неразборной».
7. Тщательно очистить отсоединенную деталь и посадочное место от скопившейся грязи.
8. Снять магнит с вала.
9. Найти на снятом магните подшипник и смазать его соответствующей смесью. Не забыть и про второй подшипник, находящийся на дне корпуса.
10. Вернуть вынутые детали помпы на первоначальные места.
11. Нажать на верхнюю часть корпуса, пока не раздастся щелчок, а уплотнительная резинка-кольцо не «сядет» плотно на свое место.

Перед тем, как устанавливать новую помпу, следует тщательно очистить все элементы сливной системы: улитку, посадочное место, крыльчатку, подходящие патрубки.

Если в ходе проверки оказалось, что починить насос не получиться, то придется смириться с заменой. Необходимо лишь купить новую помпу и установить на место старой. Процесс демонтажа и монтажа простой, поэтому подробно описывать инструкцию мы не станем.

• Поделитесь своим мнением — оставьте комментарий

Ремонт насоса стиральной машины своими руками: советы профессионалов

Стиральная машинка набирает и сливает воду благодаря важнейшему элементу – насосу.  При длительной эксплуатации он может выйти из строя (физический износ), что довольно часто встречается, именно поэтому помпа считается слабым местом современных стиральных машин.

Признаки поломки насоса стиральной машины

При появлении проблем с помпой, машинка может:

• не реагировать на установленную программу;
• издавать гудящие звуки при наборе или сливе воды;
• заливать воду в барабан в меньшем, чем полагается количестве;
• в процессе набора воды возможно полное отключение техники.

Работа стиральной машины автомат подразумевает безучастие пользователя в процессе стирки. Однако, когда приходится вмешиваться, значит возникли проблемы.

Чтобы продиагностировать и провести при необходимости ремонт помпы машины или замену нужно:

• послушать как работает машинка с целью выявления посторонних звуков. Если машинка сильно шумит при сливе, значит в насосе есть вода или некоторые его части деформировались;
• открыть панельку для удаления засора в сливном фильтре. Все мелкие и посторонние предметы находятся здесь – волосы, нитки, пуговицы, семечки и т.д.;
• почистить шланг слива. Даже если с виду он не поврежден, то все-равно нужно его снять и промыть под напором горячей воды;
• проконтролировать работу крыльчатки, возможно ее заклинивает. Находится она за сливным фильтром, который нужно открутить и вытащить. Будут видны лопасти крыльчатки, которые нужно повращать. Вращение не должно быть слишком легким. Если имеется какой-либо мусор – костяшки от бюстгальтеров, монет, ниток и волос, его нужно удалить;
• проверить целостность контактов и работоспособность датчиков, идущих к помпе.

Если в процессе диагностики причиной неполадок в стиральной машине определился насос, тогда придется его осмотреть. Чтобы до него добраться понадобятся стандартные инструменты.

Если вовремя не произвести ремонт сливного насоса стиральной машины, возможно перегорание контактов и даже двигателя машины.

Причины поломки насоса

1. Поломался насос из-за неисправности двигателя, вследствие чего нет напряжения на насос.
2. Уплотнитель (резиновый или пластиковый) поврежден накипью и грязью, которая оседает на крыльчатке.
3. Неправильное подключение насоса или выход из строя датчика уровня воды вызывают постоянную работы помпы.
4. Насос не сможет слить воду из-за засора фильтра.
5. Мелкие посторонние предметы разрушают крыльчатку. Это просто диагностировать. При запуске помпы, машина издает ухающий звук.

Где находится насос

Модели стиральных машин Candy, LG, Whirpool, Ariston, Beko, Samsung снабжены насосом, который находится внизу. Чтобы до него добраться стиральная машинка укладывается на бок и снимается нижняя панель. Улитка с фильтром прикреплена шурупами, которые откручиваются и нужная деталь у вас в руках.

Если говорить о моделях Zanussi, Electrolux, то помпа у них располагается за задней крышкой, которую потребуется убрать.

Самые сложные в плане разборки модели – это Bosch, AEG, Siemens. У них придется демонтировать всю переднюю панель.

Ремонт насоса стиральной машины своими руками

Если после проверки и чистки крыльчатки проблема не устранена, значит она более серьезная и потребуется разбирать насос и производить более детальный осмотр.

При сильных нагрузках помпу защищают предохранители, которые находятся на обмотке детали и отключаются. При нормализации температуры, контакты восстанавливаются.

Для начала нужно отсоединить помпу от улитки. Вообще существует два вида крепления: просто винтами и безвинтовое (нужно только повернуть насос против часовой стрелки). На этом этапе можно узнать прокручивается ли крыльчатка на валу. В норме она должна крутиться с маленькими задержками, так называемыми скачками. Это обусловлено действием магнита, вращающегося в катушке. Если трудно поворачивается и мусора нет, тогда придется полностью разобрать деталь и посмотреть возможен ли ремонт крыльчатки насоса стиральной машины.

На корпусе моторчика есть защелка с обеих сторон, которую нужно отцепить отверткой. Это если в вашей машинке разборный моторчик, но бывают неразборные виды. На первый взгляд его невозможно разобрать, но если знать некоторые нюансы, то можно.

Поможет строительный фен, которым нужно прогреть длинную часть детали, так называемый хвостовик маленькой температурой. После нагрева хвостовика крестовина с магнитом извлекается из корпуса. Обычно грязь скапливается на магните и в месте откуда его вытащили. После чистки снимается сам магнит. Далее будет виден подшипник, который тоже очищается и смазывается. После этих процедур деталь собирается обратно. Под лопастями находится кольцо, которое должно плотно сесть на место. Возможно потребуется замена сальника.

Износ подшипников

Если в процессе работы вала, появляется биение, значит неисправны подшипники.

Из-за этого появляется трение между улиткой и крыльчаткой, что вызывает неполадки и ремонт насосов стиральной техники. Решить проблему можно путем замены подшипников. В экстренном случае, когда нет возможности купить новую деталь, а стирка ждать не может, спасет только укорочение лопасти не больше чем на 2 мм. Делается это острым ножом.

После ремонта корпус устанавливается в катушку и фиксируется. На этом устранение неполадки насоса своими силами заканчивается.

Как предотвратить неисправность насоса

Если следовать этим рекомендациям, можно существенно продлить жизнь сливного насоса.

1. Всегда убирайте посторонние предметы из карманов перед стиркой.
2. Пользуйтесь мешками для стирки одежды.
3. При сильной, грубой грязи очищайте вещи, а также перед погружением в машину избавляйтесь вручную от шерсти животных.
4. Установите фильтры на вход заливной трубы.
5. Проводите профилактику от накипи.
6. При стирке вещей с пряжками, клепками выворачивайте вещи на изнанку.

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com— запчасти для стиральных машин

Amazon.com: MRCOOL — DIY-12-HP-115B25 DIY 12k BTU 22 SEER Сплит-система с бесканальным тепловым насосом 3-го поколения

Я скажу, что эту систему довольно сложно установить самостоятельно, поэтому не рекомендуется для тех, кто не делал легкий ремонт дома. Порекомендуйте посмотреть пару видеороликов на YouTube, чтобы освоить соответствующие шаги, но имейте в виду, что некоторые из них покажут вам, что делать, а что не делать. В видеороликах также есть ссылки на все предметы, которые вам понадобятся, которые также можно купить на Amazon.

*** Чтобы сделать это безопасно, это работа двух человек.

В дополнение к блоку MrCool мне пришлось приобрести следующие предметы (это то, что мне было нужно, но может измениться в зависимости от того, как вы планируете устанавливать):
SIEMENS WN2060U, разъединитель переменного тока без предохранителя
Sealproof Power Whip Assembly, 1 / 2-дюймовый x 6 футов неметаллический герметичный гибкий электрический кабелепровод
Gardner Bender PPC-1575 Пластиковый кабельный зажим
Senville 20 Ft. Комплект крышки декоративной линии для мини-сплит-кондиционеров 3.5-дюймовый кронштейн для наружного монтажа
для бесканальных мини-раздельных систем кондиционирования воздуха с тепловым насосом, универсальный, 9000-36000
Крепежные детали SNUG (SNG499)
Bosch IMC16 1/2 дюйма, ударное сверло MultiConstruction
Bosch BL2739 3/16 дюйма. x 12 дюймов (Это необходимо для просверливания отверстия диаметром 3,5 дюйма, чтобы добиться правильного падения)
Провод UF-B 10/2, подземный питатель и кабель для прямого заземления (отрезок 100 футов)
Оправка для кольцевой пилы DEWALT, быстрая замена, 1-1 / Диаметр от 4 до 6 дюймов, хвостовик 7/16 дюйма (DW1803)
Кольцевая пила DEWALT, биметаллическая, 3-1 / 2 дюйма (D180056)

Надеюсь, это поможет.Удачи! Отличная система, если у вас есть такое отношение… и небольшой опыт размахивания молотком!

2021 Лучший бесканальный мини-сплит-тепловой насос для дома

Лишь несколько брендов производят мини-сплит-системы кондиционирования и тепловые насосы своими руками. Вот почему бренды в списке ограничены.

Это руководство по покупке 2-в-1 от Pick HVAC.

Сначала мы перечислим и рассмотрим 8 лучших бесканальных кондиционеров для самостоятельной установки.

Во-вторых, мы представляем наше полное руководство по выбору правильного бесканального переменного тока.Правильный выбор любого кондиционера очень важен, и мы позаботимся о том, чтобы вы знали, какой размер вам нужен.

Если вы новичок в бесканальных / мини-сплит-кондиционерах, наш исчерпывающий обзор и руководство по Mini Split AC и тепловому насосу станет хорошей отправной точкой. Как сказал один читатель: «Это отличное исследование и прекрасное руководство для понимания всего, что нужно знать об этих единицах». Мы ценим это и думаем, что вы согласитесь.

А теперь 8 лучших бесканальных кондиционеров для самостоятельной установки.

Top DIY Mini Split ACs — обзоры

Вот обзоры. Они созданы для того, чтобы вы могли быстро понять, что предлагает каждый из них. Если вы торопитесь, они предоставляют самые важные функции, чтобы вы могли принять решение о покупке и продолжить свой плотный график.

Полные обзоры следуют.

Все эти модели составляют полные комплекты со всем необходимым для установки .

Изображение Продукт

Лучшие мини-сплит-кондиционеры / тепловые насосы своими руками — полные обзоры

Наши лучшие мини-сплит-кондиционеры для самостоятельной установки Обзоры содержат более подробную информацию.

Анализ модели. Эти мини-сплит-насосы переменного тока / тепловые насосы оцениваются по таким ключевым параметрам, как эффективность, сколько квадратных футов они будут охлаждать, характеристики, оценки пользователей, плюсы, минусы и т. Д.

Зона покрытия: Оценка в квадратных футах составляет прибл. Чтобы точно знать, какого размера вам нужен бесканальный кондиционер, попросите выполнить расчет нагрузки, например, ручной J и / или аналогичные тесты.

Компания Pioneer создала собственный калькулятор размеров. Компания производит отличные продукты, но этот расчет нагрузки может быть недостаточно полным.Тем не менее, это даст вам представление о том, что доступно.

Этот тест и важность размера обсуждаются в нашем Руководстве по покупке Mini Split AC и теплового насоса.

Общее у этих агрегатов:

1. Компрессоры инверторного типа, которые ускоряются и замедляются с шагом 1% или меньше. Циклы длиннее, чем у одноступенчатого или двухступенчатого компрессора, но это хорошо. Работая на более низких скоростях, они энергоэффективны и удаляют больше влаги из воздуха в режиме переменного тока.Кроме того, чем ниже их скорость, тем тише они бегают.

2. Полные установочные комплекты. Сюда входят наружный и внутренний блоки, предварительно заправленные линии хладагента с резьбовыми соединениями и жгут проводов.

3. Настенные внутренние блоки. Настенные внутренние блоки являются самыми популярными и доступными. Кроме того, их проще всего установить.

4. Производительность теплового насоса. Все это тепловые насосы, обеспечивающие кондиционирование и отопление.

Хорошо, вот лучшие обзоры кондиционеров без воздуховодов.

MrCool 36K BTU Сплит-система с бесканальным тепловым насосом

Агрегаты MrCool являются одними из самых популярных в отрасли. Эта полная система относительно проста в установке, предлагает превосходное качество, но стоит дороже по сравнению с аналогичными моделями от Pioneer.

Покрытие: 1100-1300 квадратных футов. Имейте в виду, что чем теплее на улице, тем меньше квадратных футов может эффективно охладить любой блок переменного тока. Количество теплоизоляции в помещении, количество окон и другие характеристики влияют на охлаждающее и обогревающее покрытие.

Характеристики:

• Предварительно заправлен хладагентом R410A.
• Линии быстрого подключения.
• Автоматический перезапуск после сбоя. Устройство возобновит работу с теми же настройками, что и при отключении питания.
• AC может работать даже при температуре наружного воздуха до 5F — идеальный блок для серверных, теплиц и других помещений, которые необходимо охлаждать круглый год.
• Память положения жалюзи, которая возвращает их в положение, в котором они находились, когда устройство было выключено.
• Обнаружение низкого уровня охлаждающей жидкости. В случае утечки хладагента агрегат обнаружит это и отключится до того, как агрегат будет поврежден.
• Интеллектуальное приложение и управление Wi-Fi для мониторинга и изменения настроек из любого места.

Оценок: Более 85% оценок на различных платформах для обзора положительны для этой модели. Он считается надежным и трудолюбивым — он может нагревать или охлаждать, когда температура снаружи составляет всего 5 градусов по Фаренгейту. Когда вы хотите охладить космос в такую ​​погоду? Представьте себе серверную, теплицу или другое место, где может накапливаться тепло.

Режимы: Кондиционирование, режимы нагрева и осушения. Осушающий режим делает его осушителем. Он должен просто отводить влагу и возвращать тепло в комнату, но многие пользователи говорят, что он также охладит комнату — не так сильно, как в режиме переменного тока, но это не «только сушка». Это тоже немного охлаждает.

Плюсы: Качественные материалы. Надежная работа в режиме переменного тока, нагрева или осушения. Отличный список возможностей. На агрегат предоставляется 7-летняя гарантия на компрессор и 5-летняя общая гарантия на детали.

Минусы: Немного дороже других аппаратов такого размера.

Уровни звука: 38,5 — 54,5 децибел.

Итог:

Если вы готовы заплатить немного больше за приобретение высококачественного бесканального теплового насоса переменного тока 36000, сделанного своими руками, подумайте об этом устройстве.

Pioneer WYS030G-17 Инвертор + мини-раздельный тепловой насос

Это самый продаваемый бесканальный самодельный тепловой насос / тепловой насос своего размера.

Мини-раздельные бесканальные тепловые насосы переменного тока Pioneer сочетают в себе две огромные особенности — простоту установки и очень конкурентоспособные цены.

Это устройство попало в список, потому что оно сочетает в себе высокое качество и выдающуюся эффективность.

Покрытие: 900–1100 квадратных футов в климате от теплого до жаркого. Чем теплее (или холоднее в зимнем режиме отопления), тем меньше диапазон охвата агрегата.

Эффективность : 18 SEER / 9.6 HSPF

Характеристики:

• Это полнофункциональное устройство с множеством функций, включая:
• 24-часовой таймер
• Светодиодный дисплей с регулируемой яркостью
• Автоматические поворотные жалюзи которым можно управлять с помощью пульта дистанционного управления.
• Постоянные моющиеся фильтры для очистки воздуха и удаления запахов.
• Многоскоростной вентилятор
• Высокопроизводительный компрессор Pioneer с регулируемой скоростью.
• Функция автоматического перезапуска включает устройство снова после сбоя и восстанавливает те же настройки, включая уставку термостата, как при сбое питания.
• Wi-Fi и приложение для Android / iOS обеспечивают технологию умного дома и управление из любого места.
• Пульт дистанционного управления позволяет управлять всеми функциями, не вставая и не используя Wi-Fi.

Рейтинг: Около 80% домовладельцев и управляющих недвижимостью, установивших этот агрегат, высоко оценивают быстрое охлаждение и обогрев, а также надежную работу.

Режимы: 4 режима — охлаждение, обогрев, осушение и вентиляция. Эти режимы позволяют лучше контролировать микроклимат в помещении в любое время года. Режим осушителя удаляет влагу из воздуха без охлаждения воздуха. Это удобная настройка для прохладных влажных дней. Дополнительный режим, ночной режим, экономит энергию во время сна, как говорит Pioneer, «автоматически принимая [sic — адаптируя] настройки температуры к естественным изменениям уровня температуры тела в течение ночи». Это означает, что он увеличивает настройку термостата во время охлаждения, снова понижая ее ближе к концу настройки таймера.

Плюсы: 4 рабочих режима обеспечивают отличный климат-контроль и комфорт в помещении. Агрегат эффективен и надежен. Самостоятельные бесканальные кондиционеры Pioneer устанавливаются довольно легко. Конкурентоспособная стоимость.

Минусы: У небольшого процента устройств есть утечки вакуума или аналогичные, когда они установлены. Это случается редко, и иногда проблема заключается в плохой установке.

Уровни звука: 44-52 децибел

Итог:

Если вы ищете 30 000 БТЕ для охлаждения и обогрева по хорошей цене, следует рассмотреть этот прибор.

MrCool DIY-24-HP-230A Кондиционер

MrCool производит превосходные мини-раздельные бесканальные кондиционеры с функцией теплового насоса. Этот стоит немного дороже, чем аналогичные модели от Pioneer, но одна из причин этого — качество.

Это самый популярный мини-сплит-кондиционер и тепловой насос такого размера, по мнению домовладельцев и управляющих недвижимостью, которые его установили. Установка довольно проста — если вы внимательно следите за инструкциями по установке. Это верно для всех самодельных бесканальных кондиционеров.

На этот кондиционер с тепловым насосом MrCool предоставляется 7-летняя гарантия на компрессор и 5-летняя общая гарантия на детали.

Покрытие: 600-850 квадратных футов. MrCool говорит, что это устройство будет охлаждать до 1000 футов. Это правда, но только тогда, когда температура на улице мягкая или теплая. В очень теплую погоду более вероятно 600-850 квадратных футов.

Характеристики: Этот блок точно такой же, как MrCool в верхней части списка, но имеет меньший размер. В нем есть все те же функции, поэтому ознакомьтесь с ними выше.

Оценок: Этот блок возглавляет чарты. Почти 90% пользователей высоко оценивают качество, простоту установки и надежность.

Режимы: Кондиционирование воздуха, режимы нагрева и осушения, как и в блоке выше.

Плюсы: Простота установки. Надежное охлаждение и обогрев при температуре до 5 градусов по Фаренгейту. Высшие оценки и качество. Вай-фай. Это очень тихо.

Минусы: Стоимость — данный аппарат дороже других аналогичных размеров.Кроме того, некоторые пользователи заявляют, что Wi-Fi не очень легко подключается к их сети. Это обычное явление при попытке синхронизировать несколько интеллектуальных устройств с сетью.

Уровни звука: 33,0-45,5 децибел.

Итог:

Если вам нужен «надежный» бесканальный тепловой насос переменного тока, и он имеет правильный размер для вашего применения, то вы, вероятно, будете довольны этим устройством.

Pioneer WYS018G-19 Mini Split Heat Pump-208 / 230V

Это устройство имеет несколько уникальных функций, включая датчик «Follow Me» в пульте дистанционного управления.Вместо того, чтобы AC получает информацию от встроенного термостата, чтобы определить, когда он достиг нужной температуры, он использует датчик Follow Me на пульте дистанционного управления.

Это означает, что кондиционер не перестанет охлаждаться или нагреваться, пока датчик на пульте дистанционного управления не будет удовлетворен. Держите пульт рядом с собой, и воздух рядом с вами будет комфортным.

Это очень эффективный агрегат, поэтому он поможет контролировать расходы на электроэнергию.

Покрытие: 450-650 квадратных футов в зависимости от температуры окружающего воздуха, окон и дверей в зоне, степени теплоизоляции в помещении и подобных факторов.

Характеристики:

• Устройство может повышать температуру до 46F от начальной точки.
• Датчик Follow Me в пульте дистанционного управления.
• Wi-Fi.
• Автоматический перезапуск — при возобновлении подачи электроэнергии после сбоя в работе устройство вернется к тем же настройкам, что и при сбое питания.

Оценок: Это устройство получает рейтинг одобрения от 85% до 88% от различных сайтов с обзорами.

Режимы: 4 режима — кондиционер, тепловой насос, вентиляция / вентилятор и осушение / осушение.Последний режим удаляет влагу без охлаждения воздуха. Если температура воздуха комфортная, но воздух влажный, удаление влаги избавляет от ощущения «липкости».

Плюсы: Отличная эффективность, 4 полезных режима, хорошее качество по конкурентоспособной цене.

Минусы: Неправильная установка может привести к утечкам или другим проблемам. Это верно для любого бесканального теплового насоса или кондиционера, сделанного своими руками. Обязательно следуйте инструкциям по установке. Просмотр онлайн-видео — тоже хорошая идея.Дополнительные советы по установке см. В Руководстве по покупке.

Уровни шума: 30,5-43,0 децибел

Итог:

Если тихая работа является одним из главных факторов в качественной мини-сплит-системе, то этот мини-сплит-кондиционер Pioneer DIY с тепловым насосом — хороший выбор.

Pioneer Mini Split Heat Pump — 208/230 V

Этот очень популярный по размеру агрегат идеально подходит для спальни, офиса, кабинета, небольшой пристройки или подобного помещения.

У него есть пульт Follow Me — на пульте есть термостат, поэтому устройство не прекращает охлаждение или нагрев, пока не будет установлен термостат на пульте дистанционного управления.

Держите пульт рядом с собой, чтобы воздух вокруг вас был комфортным, а не только рядом с внутренним блоком.

Покрытие: 300-450 квадратных футов.

Эффективность: 17,5 SEER / 9,0 HSPF

Характеристики:

• Пульт дистанционного управления Follow Me.
• Полнофункциональный пульт.
• Светодиодный дисплей с регулируемой яркостью.
• Регулировка направления жалюзи.
• Многоскоростной вентилятор.
• 24-часовой таймер.
• Функция самоочистки.
• Моющиеся фильтры для мусора и запахов.

Рейтинги: От 85% до 90% пользователей высоко оценивают его и рекомендуют другим.

Режимы: 4 режима — AC, Нагрев, Сухой, Вентиляция. Есть режим для любой погоды.

Плюсы: Все функции, которые вы ожидаете от качественной мини-сплит-системы. Хорошая эффективность. Легкая установка.

Минусы: Если размер устройства неправильный, он может покрыться льдом. Очень важно выбрать правильный агрегат для вашей ситуации.Если у вас есть проблемы, подумайте о том, чтобы выбрать стандартную бесканальную систему и воспользоваться нашей службой бесплатных местных предложений, чтобы получить советы и бесплатные оценки без каких-либо обязательств от лицензированных, предварительно отобранных профессионалов в вашем районе.

Уровень звука: 55 децибел.

Итог:

Если у вас есть большая комната или одна открытая зона пола для охлаждения и обогрева, этот агрегат является доступным и надежным вариантом.

Настенный бесканальный мини-раздельный тепловой насос Pioneer, 208/230 В

Этот агрегат идеально подходит для небольших и средних помещений, которые недостаточно охлаждаются или обогреваются центральной системой отопления, вентиляции и кондиционирования воздуха.Он хорошо работает в небольших зданиях с изолированными столбами, гаражах и коттеджах.

Покрытие: 200–350 квадратных футов.

Характеристики:

• Follow Me remote — В пульте есть термостат. Это означает, что блок будет продолжать охлаждаться или нагреваться до тех пор, пока зона вокруг пульта дистанционного управления не станет комфортной, а не только пространство рядом с внутренним блоком. Держите пульт под рукой, и вам будет удобно!
• Обнаружение утечки хладагента означает, что при недостаточной заправке хладагента установка отключится до того, как может произойти повреждение компрессора.
• Функция защиты от холода — Эта функция поддерживает низкую скорость вращения вентилятора до тех пор, пока блок не будет создавать достаточно теплый воздух во время цикла нагрева. Это предотвращает выход холодного / ненагретого воздуха из устройства в начале цикла.
• Несколько скоростей вентилятора соответствуют скорости вентилятора со скоростью, с которой компрессор вырабатывает переменный ток или тепло.

Оценок: Около 85% домовладельцев купили бы эту квартиру снова. Наибольшую озабоченность вызывает недостаточное охлаждение блока. Это 9K BTU AC.Убедитесь, что у вас есть достаточно большой блок для площади, которую вы хотите обслужить.

Режимы: 4 режима. Как и другие модели Pioneer, он предлагает режимы кондиционирования, обогрева, осушения и вентиляции.

Плюсы: Пока он имеет правильный размер, это устройство обеспечивает много переменного тока и тепла.

Минусы: Гарантия на бесканальные системы Pioneer составляет всего 5 лет на компрессор и 2 года на общие детали. Гарантия MrCool длиннее.

Уровни звука: 26.5-41,5 децибел — очень тихо.

Итог:

Если вы ищете небольшой, тихий и доступный мини-сплит-кондиционер с тепловым насосом, обратите внимание на эту модель.

Pioneer Ductless Inverter + Mini Split Heat Pump, 36000 BTU-208/230 В

Если вы использовали ссылки для проверки цен на тепловые насосы переменного тока, сделанные своими руками, то вы знаете, что Pioneer очень конкурентоспособна.

Это крупное устройство, которое выгодно отличается по стоимости от MrCool и других брендов.

Этот агрегат хорошо подходит для небольшого дома, большой зоны в доме, коттеджа, гостевой квартиры и помещений аналогичного размера.

Покрытие : 1100-1300 квадратных футов.

Эффективность : 16 SEER, 10 HSPF.

Особенности:

• Wi-Fi с приложением для Android и iOS.
• Спящий режим для снижения энергопотребления.
• 24-часовой таймер.
• Режим самоочистки.
• Полнофункциональный пульт.
• Привлекательная панель внутреннего блока.
• Светодиодный дисплей с регулируемой яркостью на внутреннем блоке.
• Многоскоростной вентилятор внутреннего блока.

Оценок: Положительные оценки этого устройства находятся в середине 80-х.

Режимы: 4 режима — кондиционер, обогрев, осушение и вентиляция.

Плюсы: Доступный по цене с отличным набором функций.

Минусы: В данном устройстве нет пульта Follow Me. Гарантия на компрессор 5 лет. Гарантия на запчасти — 2 года.

Уровни звука: 38.5-54,5

Итог:

Если вам нужен большой бесканальный мини-сплит-кондиционер с технологией теплового насоса, и вы не хотите ломать голову, этот мини-сплит-комплект Pioneer DIY — хороший выбор.

Кондиционер Pioneer WYS012A-19 12000 BTU-110 / 120V

Ценность этого устройства заключается в том, что он работает от стандартной линии 110/120 В и требует единой цепи.

Короче говоря, монтаж необходимой электропроводки может быть дешевле — и, следовательно, дешевле.

Покрытие: 300-450 квадратных футов.

Эффективность: 19 SEER / 10 HSPF

Характеристики: Это устройство имеет все типичные функции, перечисленные в моделях Pioneer выше, включая беспроводной пульт дистанционного управления, Wi-Fi и автоматический перезапуск с теми же настройками после отключения электроэнергии.

Оценок: Домовладельцы ценят надежность и производительность этой модели и дают ей около 90% положительных оценок.

Режимы: 4 режима — кондиционер, обогрев, осушение и вентиляция.Это дает вам возможность управлять микроклиматом в помещении в течение всего года.

Плюсы: 110/120 В, хорошие характеристики и энергоэффективность.

Минусы: 5-летняя гарантия на компрессор и 2-летняя гарантия на детали меньше, чем 7-летняя и 5-летняя гарантия MrCool.

Уровни звука: 25-38 децибел.

Итог:

Если вам нужен автономный тепловой насос переменного тока на 110/120 вольт, этот блок должен быть в вашем кратком списке опций.

DIY Ductless AC Heat Pump Kit Руководство по покупке

В нашем Руководстве по покупке Ductless System есть вся основная информация, необходимая для понимания этих впечатляющих систем и того, чтобы сделать хороший выбор для вашего дома.

Приведенная здесь информация относится конкретно к мини-раздельным или бесканальным системам «сделай сам».

Убедитесь, что он подходит для самостоятельной работы.

Чтобы стать бесканальным тепловым насосом переменного тока, сделанным своими руками, он должен обладать следующими характеристиками:

• Предварительно заправленный хладагент в агрегате и на линии.
• Не требуются профессиональные счетчики или вакуум.
• Не требует добавления хладагента.

Что не входит в комплекты

Вам понадобится следующее, чего нет в комплекте:

• Выделенная цепь 208/220 в вашей электрической панели (некоторые модели 110/120).
• Проводка к распределительной коробке, к которой будет подключаться проводка.
• Отключение переменного тока в распределительной коробке.

Если вы сможете сделать эти шаги своими руками, вы действительно сэкономите много денег.

Сколько вы можете сэкономить?

Общая потенциальная экономия затрат составляет до 2700 долларов США, а может быть и больше.Большинство домовладельцев экономят около 925 долларов на установке своими руками, когда они выполняют большую часть работы. Вот разбивка затрат и способы сэкономить.

Pro будет включать «то, что не входит в комплекты».

Некоторые сайты или страницы продуктов могут предложить вам сэкономить на установке. Если вы устанавливаете самостоятельно — если вы делаете «то, что не входит в комплекты», то вы можете сэкономить все, кроме стоимости проводки, распределительной коробки и одинарной (110 В) или двойной (220 В) цепи.Общая стоимость материалов менее 75 долларов.

Но если вы нанимаете электрика для проведения электромонтажа и установки или подключения к цепям в электрической панели, цена на эти предметы для большинства домов составит от 850 до 1400 долларов.

Это означает, что ваша общая экономия средств будет намного меньше — примерно от 450 до 1100 долларов США при среднем значении 675 долларов США. Все, что вы сэкономите в этом сценарии, — это стоимость следующих шагов:

• Подвешивание внешнего блока
• Подвешивание внутреннего блока
• Вырезание отверстия во внешней стене
• Соединение двух блоков с линией хладагента и электропроводкой
• Прокладка дренажной линии из дома
• Тестирование и тонкая настройка системы

Тем не менее, с потенциальной экономией более 1000 долларов, стоит подумать о бесканальной системе переменного тока, сделанной своими руками.Это особенно актуально, если у вас хорошие механические навыки.

Установка автономного воздуховода переменного тока

Один из читателей предложил следующий список «навыков», необходимых для успешной самостоятельной установки мини-сплит-кондиционера или теплового насоса своими руками:

• Терпение
• Здравый смысл
• Механические способности и опыт
• Знание электротехнических кодов
• Основные инструменты и разумные навыки их использования

Видео также незаменимы в объяснении отрицательных нюансов определенных марок.Вот видео об установке мини-сплит-системы Pioneer DIY.
