Схема подключения заземления в загородном доме

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.

Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).

От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм² для меди и 50 мм² для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5. 54-2013, а для системы ТТ иметь сечение не менее 25 мм² для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Зависимость схемы подключения от типа системы заземления

Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.

Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).

Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.

Система заземления TN-S

Рисунок 1. Система TN-S

На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.

Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.

Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.

Система заземления TN-C. Необходимость перехода на ТN-C-S

Рисунок 2. Система TN-S

Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.

К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).

Подключение заземления по системе TN-C-S

Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.

Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.

Рисунок 3. Схема главного распределительного щита

Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN.

Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.

Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)

Рисунок 5. Схема подключения заземления TN-C-S

Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).

Подключение заземления по системе TТ

Рисунок 6. Система TT

Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.

При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.

Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.

Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).

Рисунок 7. Схема подключения заземления по системе TT

Рисунок 8. Схема подключения заземления и УЗО по системе TT

Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.

Заключение

Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.

Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:

• способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
• тип грунта на придомовом участке, где выполняется контур заземления.
• наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.

Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.ru!

---

Смотрите также:

Смотрите также:

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др. , в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.



Простая схема подключения электрощита частного дома 15 кВт





Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.



Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:





Простой щит учета, система заземления TT





Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:



Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.



Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S





Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT







Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке…

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).



Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:



Схема щита учета с УЗИП, система заземление TN-C-S





Пошаговая инструкция по расключению доступна по ССЫЛКЕ



Щит учета электрической энергии с УЗИП, заземление ТТ



Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В



В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S





Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ



Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Заземление в частном доме своими руками 220В, требования к контуру

Наверное, каждый человек, хоть несколько раз в жизни слышал термин «заземление». Однако мало кто представляет, что это такое и зачем оно служит. В данной статье мы постараемся полностью раскрыть суть заземления, его функциональное назначение и способ выполнения своими руками.

Что такое заземление в частном доме?

Заземление — это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли делать заземление частного дома или дачи?

Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1. 7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.

Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.

Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

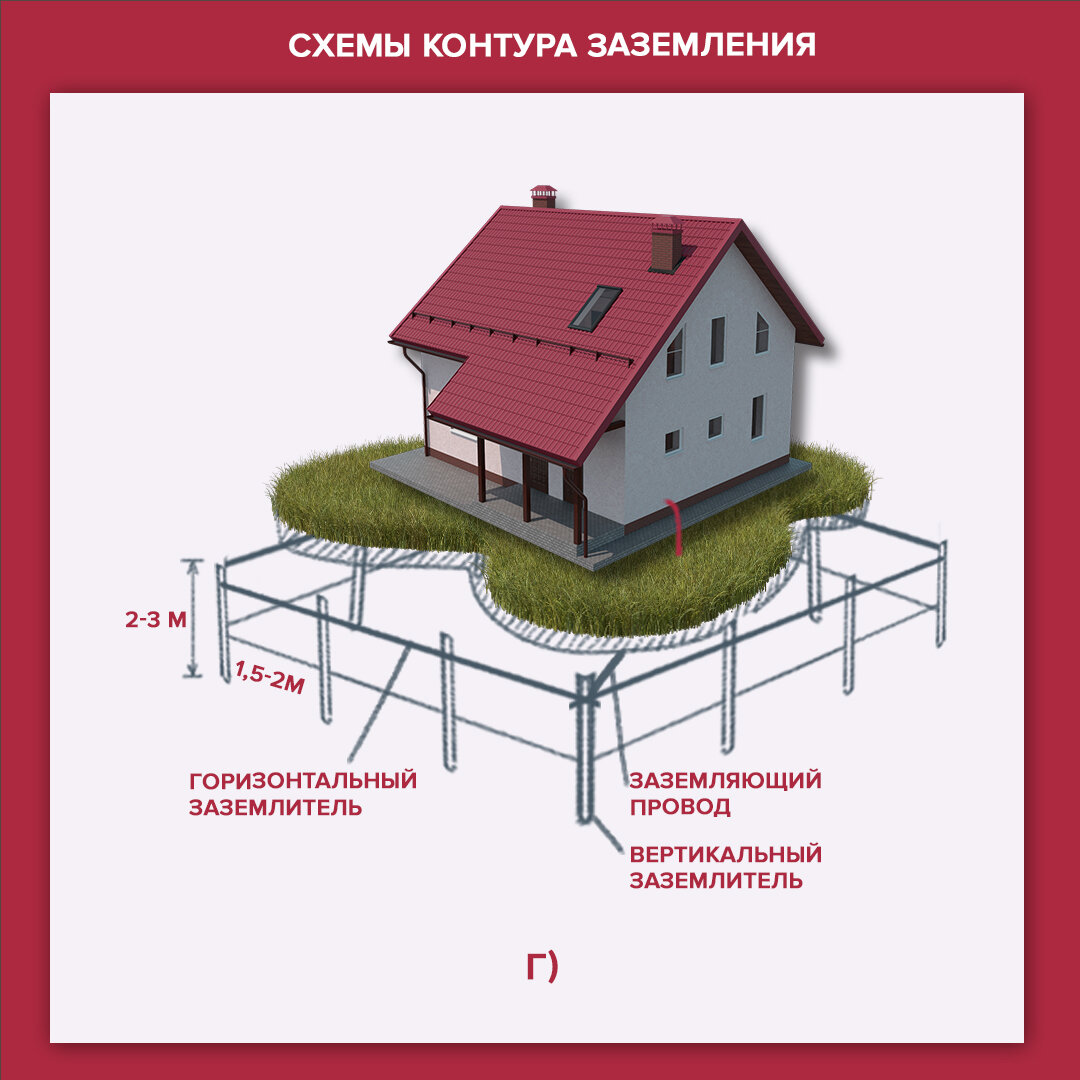

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

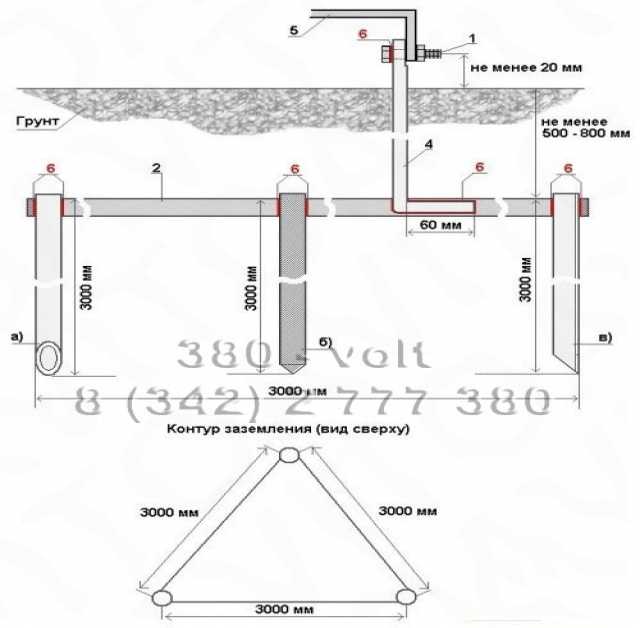

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Важно! После сваривание заземлителей между собой с помощью полосы категорически запрещается окрашивать металлические конструкции, поскольку это приведет к ухудшению токопроводящей способности контура заземления.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м. Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу.

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

1. Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
2. Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
3. Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
4. Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Выводы

Заземление в частном доме своими руками 220 В позволит Вам защитить себя и членов своей семьи от поражения электрического тока. Помимо этого, заземление частного дома необходимо для заключения договоров с электроснабжающей организацией или при вводе объекта в эксплуатацию при новом строительстве, реконструкции или капительном ремонте.

Чтоб выполнить заземление своими руками будет достаточно ознакомится с данной информационной статьей и иметь небольшие навыки в электротехнике.

Видео по теме

Заземление в частном доме 🔌 своими руками 220в и 380в

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Согласитесь: с заземлением дом становится надежнее!

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления. Читайте о подключении УЗО в статье «Схема подключения автоматов и УЗО в однофазной и трехфазной сети с заземлением в частном доме и квартире».

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

Система электроснабжения TN-C

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

Система электроснабжения TN-C-S

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине — провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

Система электроснабжения ТТ

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

Система электроснабжения TN-S

Самая надежная система электроснабжения — TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

• труба водопроводной скважины;
• заложенный в грунт трубопровод из металла;
• сваи и другие железобетонные элементы;
• стальные рельсы, трубы и другой профиль, заглубленный в грунт.

Стандартный вариант подключения защитного провода

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

• трубы отопительной системы;
• водопровод;
• канализационные трубы;
• трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

• отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
• его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
• фундамент не должен находиться в агрессивной среде;
• влажность грунта должна быть не более 3%.

Основные варианты заземления частного дома

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

• контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
• конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
• одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

• глубины заложения, количества и площади электродов;
• проводимости поверхности заземлителей;
• глубины заложения и размеров горизонтальных элементов;
• состава грунта и его увлажненности.

Общая схема исполнения заземления

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Таблица расчета параметров заземления
Тип грунта	Удельное сопротивление грунта, Ом*м	Количество заземлителей
Солончаковые почвы	25	2
Торф	50	3
Садовая земля	40	3
Чернозем	50	3
Песок сильно увлажненный	60	4
Глина	60	4
Песок умеренно увлажненный	130	10
Супесь влажная	150	12

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

• штыри из стального уголка сечением 50х50х5мм и длиной 3м;
• расстояние между заземлителями 2м;
• горизонтальная соединительная полоса из стали сечением 40х4мм;
• глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Земляные работы при обустройстве заземления

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Элементы заземляющего контура

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

• • уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
  • полоса из стали сечением 40х4мм;
  • комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
  • антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

Размеры контура заземления в виде треугольника

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Этапы обустройства треугольного контура заземления

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита. Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

• штырь стальной омедненный длиной 1,5м;
• муфта соединительная;
• наконечник стартовый;
• головка направляющая для насадки перфоратора;
• зажим для подключения провода;
• смазка токопроводящая;
• лента гидроизоляционная;
• насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

• резьбовые части стержня покрывают токопроводящей смазкой;
• наворачивают на стержень наконечник стартовый и муфту соединительную;
• в муфту закручивают головку направляющую;
• в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
• один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
• резьбовые части следующего стержня покрывают токопроводящей смазкой;
• наворачивают на стержень муфту соединительную;
• направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
• проверяют сопротивление растеканию тока измерителем Ф4103-М1;
• по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
• детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
• зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Если не удалось получить значения менее 4 Ом, необходимо забивать и приваривать дополнительные штыри.

Возможно, Вам посоветуют добавить в почву соль или подлить воды для улучшения растекания тока. Прокомментируем такие идеи в стихах: соль и вода ведут в никуда. Вода скоро высохнет, и заземление уже не будет обеспечивать должную защиту Вашей семьи. Соль вызовет коррозию стали, и работу придется переделывать через непродолжительное время.

Стандартный прибор для измерения сопротивления заземления

Проверить защитный контур в частном доме можно и самостоятельно, подключив нагрузку к проводнику фазы и заземлению. Так, при мощности нагрузки 1000 Вт и сопротивлении заземляющего контура 4 Ом разница напряжения составит 18 В при включении и отключении потребителя. Соответственно, если получается больше 18 В, сопротивление растеканию тока выше нормы.

Отметим, что нестандартные эксперименты с высоким напряжением опасны для жизни. Производить проверку сопротивления защитного заземления не следует, не имея соответствующих знаний. Во время измерения сопротивления заземления рядом с ним не должно быть людей. Не допускается прикосновение к оголенным проводам и заземлению. Нельзя выполнять электрические соединения, не отключив напряжение в сети.

Знак заземления по нашей версии

Надеемся, что приведенные рекомендации помогут Вам надежно заземлить собственный дом, обеспечив защиту людей, жилья и бытовой техники. Заметим, что внешний осмотр видимых частей заземляющего контура рекомендуется два раза в год, а выборочный контроль элементов в земле — раз в десять лет.

Следующий видеоролик иллюстрирует опыт самостоятельного обустройства заземления для частного дома.

Как правильно сделать заземление в частном доме по схеме контура

Грамотно продуманный заземляющий контур – характерный признак высококачественной и продуманной системы энергообеспечения. Его конструкция довольно примитивна, а вот практическая польза – бесценна. Для самостоятельного изготовления системы нужно совсем мало усилий, а правильное исполнение станет гарантией ее многолетней эксплуатации и вашей безопасности.

Вопрос №1: а нужно ли заземление в частном доме или коттедже?



Многие домовладельцы продолжают игнорировать элементарные правила электробезопасности. Аргументация таких лиц удивляет: раньше никто не делал заземляющих мероприятий, и ничего страшного не произошло. Во-первых, прежде не было такого количества бытовых приборов, во-вторых, появились документы, например, ПУЭ, в которых изложены основные требования по электробезопасности.

Пользуясь сетью, которая не имеет защиты от воздействия электротока, жители рискуют попасть в опасную для жизни ситуацию, даже если проводка в деревянном жилище выполнена безукоризненно. Изучая вопрос, нужно ли заземление в частном доме, следует отметить функции, которые оно выполняет:

• Предохранение человека от поражения электрическим напряжением при касании к неисправному бытовому прибору.
• Снижение уровня магнитных помех высокочастотного диапазона, излучаемых электрической сетью и бытовыми устройствами.
• Обеспечение безопасной работы приборов, работающих в условиях повышенной влажности (бойлеры, стиральные машины и т.п.).
• Снижение порога электромагнитного излучения сети, которое негативно влияет на самочувствие человека.

Нужно отметить, что защитный контур представляет собой неотъемлемый компонент системы молниезащиты. Также возможно его применение в конструкциях, отвечающих за недопущение импульсного перенапряжения.

Где разместить контур?

Чтобы заземление частного дома, сделанное своими руками, работало эффективно, важно определить месторасположение для установки заземляющих электродов, т.е. определить схему контура. Поскольку их длина довольно внушительна, то есть риск повреждения трасс коммуникаций. Поэтому в этом случае есть смысл ознакомиться с планами их прокладки в горадминистрации. Кроме этого существует несколько правил, которые не стоит отвергать:

• Устанавливая место расположения электродов, обратите внимание на характеристики грунта. Если есть возможность ознакомиться с геоморфологическими отчетами местности, то для монтажа нужно выбирать как можно низкие точки верхнего водоупора.
• Исследовать уровень нахождения грунтовых вод и отношение длины погружаемых электродов к нему. При наличии на даче, гараже или в доме вентилируемого подвала – воспользоваться этим фактом в полной мере и устроить контур на дне погреба.
• Размещать детали контура следует не ближе 1 метра от фундамента.

В коттеджном строительстве в основном применяется система защиты TT, когда контур заземления изготовлен в индивидуальном порядке, а не от подстанции, как в TN-S-C. Такая конструкция весьма устойчива к повреждениям, но требует использования УЗО, без которого защита от поражения электротоком неэффективна.



Какие схемы контуров заземления для частного дома можно изготовить своими руками: ищем решение

На нынешний день свою практичность доказали две конструкции заземлителей:

1. Замкнутого типа – система собрана в виде треугольника из металлических элементов. Основное преимущество заключается в надежности, поврежденная перемычка между электродами не влияет на работоспособность системы – она будет функционировать с другой стороны.
2. Линейного типа – штыри устанавливаются в одну линию и соединяются последовательно металлической полосой. Недостаток в том, что повреждение перемычки влечет выход из строя всей системы.

Домовладельцам, интересующимся, как правильно сделать эффективное заземление в частном доме, специалисты рекомендуют делать систему по схеме «треугольник». Так как по сути, объем монтажных работ не отличается от линейного типа, но эффективность замкнутой системы делает ее предпочтительнее. Кроме этого, возможен и собственный вариант в виде квадрата или овала.

Сопротивление грунтов и методика расчета электродов

Передача потенциала в землю осуществляется по всей плоскости металлических электродов через частицы почвы и грунтовые воды. Такой принцип работает как при питающем напряжении 220 Вольт, так и в системах на 380 Вольт трехфазного типа. При сооружении конструкции учитываются многие факторы: от пористости грунта до уровня шероховатости металла.

За основу расчета сопротивления протеканию тока через электроды берутся таблицы удельного сопротивления почв и геоморфологиеский профиль. Профессионалы пользуются трудами Карякина Р.Н. «Нормы устройства сетей заземления», где предоставлены все данные для вычисления многих параметров. На практике подробный расчет редко когда выполняется. Нужных результатов добиваются методом увеличения длины электродов или же их числа.

В большинстве случаев применяются профили из стали с сечением не менее 80 мм², для «нержавейки» показатель чуть меньше – 60-70 мм². Для изготовления своими руками любых схем заземления в частном доме нужно применять угловую сталь, двутавр или тавр. Главное, чтобы сечение электрода не имело замкнутой формы и контактировало бы с грунтом всеми сторонами.



Инструмент и материалы

Для выполнения работ по организации заземляющего контура в загородном доме понадобится следующий инструмент:

• Болгарка.
• Кувалда 7-10 кг.
• Штыковая лопата.
• Комплект гаечных ключей.
• Сварочный аппарат и электроды.
• Битум или антикоррозийная краска.
• Сварочная маска и рабочие рукавицы.

Конструкция контура построена на принципе равнобедренного треугольника, со сторонами 1,2 м. Чтобы контур заземления соответствовал техническим нормам, следует применить следующие материалы:

• Уголки из металла 50х50 и длиной не менее 2 метров. Возможно приобретение комплектов из омедненной стали, например, Elmast.
• Три полосы из металла 40х4 и длиной не менее 1,2 м, а также металлическая полоса с такими же параметрами, но длиной от места залегания контура до фундамента с загибом.
• Медный провод сечением не менее 6 мм² для соединения ЗШ с электрическим щитом.
• Болт М8 или М10.

Важно! Заземляющая линия должна увеличиваться в сечении по направлению от щита к контуру. Например, если от щитка идет 6 мм², то полоса должна быть минимально 10 мм², а электроды – не менее 20 мм².

Как правильно сделать заземление замкнутого типа в частном доме без помощи специалистов?

После этапа подготовительных работ наступает очередь монтажа. На первый взгляд, обычная задача забить заземлители в грунт может, как минимум, обернуться испорченным металлопрокатом. И все это по причине незнания технологии процесса.

Электроды перед забивкой важно грамотно заточить. Электромонтажники, которые имеют опыт, уже знают, как правильно сделать защитное заземление в частном доме — они рекомендуют делать острие со скосами 30-35°. От его края нужно отступить 40-45 мм и сделать спуск порядка 45-50°. Швеллер, двутавр или тавр могут иметь несколько скосов, прутья рекомендуется острить ковкой. Дальнейший процесс можно наблюдать на видео, он заключается в выполнении следующих переходов:

• С помощью штыковой лопаты выкопать равностороннюю треугольную траншею со сторонами 1,2 метра, а также ров по направлению к строению для прокладки заземляющей шины. Глубина траншеи 50-70 см.
• Для удобства забивки по углам треугольника можно пробурить лунки глубиной до 50 см.
• При помощи кувалды или перфоратора с насадкой забить электроды, оставив над поверхностью дна канавы 20-30 см.
• При помощи электросварки хорошо приварить металлические полосы к выступающим частям заземлителей.
• Уложить полосу, соединяющую угол контура и фундамент строения, предварительно выгнув ее по профилю.
• Приварить заземляющую шину к углу треугольника. Со стороны дома на полосу приварить болт для крепления медного провода.
• Обработать места сварки антикоррозийной краской или битумом. Дать просохнуть краске и закопать канаву.

Проверка параметров заземляющего контура

Завершающей стадией в организации системы принято считать измерение сопротивления готового контура, ведь качественная защита нужна не только при использовании городской линии, но и при подключении резервного генератора электропитания. Этот этап укажет, насколько правильно сделано защитное заземление в частном доме, не допущены ли какие ошибки при монтаже.  Определить сопротивление можно несколькими способами:

• При помощи электролампы на 220 Вольт, подключив один контакт к фазе, а другой – к заземляющей шине. Ярко горящая лампочка указывает на качественно работающую систему, тускло горящая – заставляет проверить надежность сварных швов.
• При помощи грунтового мегаомметра, который измеряет сопротивление между элементами контура и контрольными электродами, забитыми в грунт на глубину в 15 и 20 метрах от заземления на глубину 50 см.
• При помощи тестера в состоянии измерителя напряжения. Значения измерений «фаза-ноль» и «фаза-земля» не должны иметь значительной разницы (не более 10 единиц).

Как такового, обслуживания система защиты не требует, достаточно не допускать проведения земляных работ в районе контура и увлажнять вовремя грунт. Попадание агрессивных веществ также не допустимо, поскольку они сокращают срок службы конструкции до 2-3 лет.





Заземление в частном доме своими руками 220в

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

1. Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
2. Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

• Сеть 220 В — сопротивление в пределах 30 Ом.
• Сеть 380 В — сопротивление 5—10 Ом.
• Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Заземление в квартире и частном доме — как сделать своими руками

В этой статье описаны наиболее часто встречающиеся схемы заземления, рассмотрены их назначение, принцип действия, достоинства и недостатки.

Для начала — немного терминологии, которая будет использоваться при изложении материала:

• N — нулевой (рабочий) проводник,
• PE — отдельно проложенный проводник защитного заземления,
• PEN — совмещенный нулевой и заземляющий проводник,
• Расщепление — разделение провода PEN на два провода — N и PE.

Рассматриваемые здесь схемы предусматривают использование заземленной нейтрали на стороне трансформаторной подстанции (первая буква Т в обозначении системы).

Схема заземления TN-C.

Отдельный провод заземления здесь отсутствует (рис.1). Этот вариант присущ старым квартирам, дачам, некоторым частным домам. При такой системе проводник PEN на схемах иногда обозначается как N — в том числе в ряде материалов этого сайта.

Попытка заземлить корпус прибора путем соединения его с нулевым проводом может помочь лишь при коротком замыкании фазы на корпус с протеканием по этой цепи тока, достаточного для срабатывания автомата защиты. По принципу действия это больше зануление чем заземление.

В любом другом случае такой вариант чреват появлением на металлических частях электрооборудования опасных напряжений, так что использовать его не надо. Обеспечить электробезопасность в этом случае может устройство защитного отключения (УЗО).

Правда сработает оно только в случае прикосновения человека к корпусу прибора.

Таким образом, уровень обеспечения безопасности при использовании такой системы заземления весьма низок.

Система TN-C-S.

Эта схема предусматривает расщепление PEN провода (рис.2). Одновременно она требует использования вторичного заземления в вводно распределительном устройстве (ВРУ). В квартирах эта система заземления используется достаточно часто.

Как можно видеть в этом случае появляется отдельный проводник PE предназначенный для подключения (при необходимости) заземления электроприборов. При использовании совместно с УЗО при появлении на заземленных частях электрооборудования постороннего напряжения происходит моментальное срабатывание устройства отключения.

Это, безусловно, достоинство системы. Недостатком является то, что при обрыве PEN проводника на корпусах электрооборудования может возникнуть опасное напряжение.

ЗАЗЕМЛЕНИЕ В ЧАСТНОМ ДОМЕ

Сделать заземление в частном доме своими руками, причем не важно -для цепи 220В или 380В вполне реально. Конечно, если строго соблюдать все нормы и правила и ясно представлять себе принцип действия различных систем защиты.

Одна из них — TN-C-S описана выше и может быть рекомендована для частного домовладения. Она требует выполнения двух мероприятий:

• расщепления PEN проводника,
• создания контура заземления.

Начнем с того как самостоятельно выполнить расщепление. Делаем это во вводном щите (рис.3).

Слева — фаза и PEN проводник (или, если привычнее — ноль), подходящие к дому со стороны подстанции (см. статью про подключение электричества). Справа имеем:

• фазу 220В (L),
• рабочий ноль (N),
• отдельный заземляющий проводник (PE).

Внутри щитка устанавливаем три шины, причем первая и вторая должны быть изолированы от корпуса, а третья — иметь с ним электрический контакт.

Остается установить перемычку — 4 и соединить третью шину и корпус щитка с контуром заземления.

В частном доме можно использовать еще один вариант по схеме TT. (рис.4).

При этом все получается гораздо проще. Здесь шины 1,2 изолированы от корпуса, а третья имеет с ним электрический контакт. Думаю дальнейшие пояснения излишни — все достаточно очевидно.

Кстати, система TT гарантирует безопасность при отгорании PEN проводника или перекосе фаз — за счет отсутствия электрического контакта между нулем сети и проводом заземления.

Для повышения уровня электробезопасности настоятельно рекомендую совместно с любой системой заземления использовать устройство защитного отключения.

ТРЕБОВАНИЯ К ПРОВОДАМ ПРИ ОРГАНИЗАЦИИ СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Сечение PEN проводов должно быть не меньше сечения нуля на не менее 10 мм² для меди (16 мм² — для алюминиевых жил).

Сечение проводников PE должно равняться:

• фазным при их сечении до 16 мм²,
• 16 мм² при фазе от 16 мм² до 35 мм²,
• 50% от сечения фазных большего размера.

Цвета проводов по ПУЭ:

• фазный (L) — коричневый или красный,
• рабочий ноль (N) — синий,
• PEN — голубой по всей длине и желто зеленые полосы на концах,
• PE — желто зеленый (полосы).

Сечение фазных и нулевых проводников определяется в зависимости от нагрузки на электропроводку и определяется на стадии проектирования системы электроснабжения.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Схема заземления в частном доме 380. Устройство заземления в частном доме своими руками. Выбор дизайна зависит от многих факторов.

Оставлять жилое помещение без качественного заземления как минимум безрассудно. Любая неисправность бытовой техники потенциально опасна для жителей. Нарушение изоляции приводит к прохождению тока к телу, а это уже грозит самыми неприятными последствиями.

Во избежание поражения электрическим током людей, использующих устройства, в каждой розетке предусмотрен третий контакт для отвода тока.Но работает только в случае подключения всех розеток к заземляющему контуру, погруженному в землю за пределами жилого дома.

В то время в квартирах чаще всего использовались двухпроводные алюминиевые провода, в одной комнате у нас был 1 выключатель и 1 розетка. Что такое земля? Защитное заземление — основа пассивных частей электрооборудования для защиты людей от опасных электрических токов.

В настоящее время все мы не обходимся без мобильного телефона, у нас обычно есть телевизор или компьютер в каждой комнате.На кухнях есть посудомоечные машины, ванны или сушильные машины. Мы больше не думаем об одном гнезде в комнате и рассчитываем собрать 4-5 или более гнезд.

Цепь заземления в частном доме представляет собой конструкцию из металлических заготовок, вкопанных в землю на одинаковом расстоянии и замкнутых между ними соответствующей полосой.

Он состоит из штифтов или углов, расположенных в одну линию или выстроенных в одну линию (квадрат). Закапывают «стояки» на глубину не менее семидесяти сантиметров. Они свариваются полосой металла шириной 4 и толщиной 0.3 см.

В каких случаях необходимо заземление?

Многие устройства оснащены металлическими корпусами. Поэтому иногда рука, касающаяся стиральной машины или холодильника, вызывает электрический разряд или постоянное напряжение. Из-за достаточно большого количества небезопасных или устаревших устройств изоляции также могут возникать опасные для жизни вещи. Хотя даже относительно простое устройство имеет относительно высокое напряжение, обычно ток составляет всего 1 мА. По мере подъема устройства ток постоянно увеличивается.Поэтому необходимо обустраивать землю в квартирах, т.е. снижать электрический заряд на землю, подключив прибор к третьему подводящему кабелю.

На заметку. Во избежание проблем с энергонаблюдением сопротивление цепи не должно превышать 4 Ом. Нигде в нормативных документах этой организации не указано, что нельзя делать заземление частного дома своими руками. Если все сделано правильно, претензий быть не должно.

Перед тем, как установить систему заземления для частного дома, следует уточнить несколько важных моментов:

Как правило, изоляция этого кабеля желтого цвета с зеленой полосой.В сертифицированных штекерных разъемах этот кабель подключается к электронной почте. вторичный выходной контакт. Этот провод во входных шкафах соединен с корпусом шкафа «нулевым» проводом и цепью заземления: металлическими лентами и трубными конструкциями, прикрученными к земле.

Заземление в старой постройке дома устанавливали только на кухнях, где устанавливались стандартные плиты. Заземление в новостройке обычно встречается в каждом гнезде, а также в организации, которая заботится о мощности электричества, регулирует мощность дома.

1. Лучшая электропроводность глины. Эта грунтовка — лучшее место для нанесения защитного контура.
2. Песчаные почвы можно обрабатывать солевым раствором. Это улучшит проводимость, но при этом сократит срок эксплуатации конструкции (что вряд ли устроит владельцев).
3. Замкнутая петля, то есть соединенная металлической лентой геометрической формы, более надежно закрепленная по прямой. В случае коррозии одной из опор вся конструкция продолжит полноценно функционировать.
4. Место, где находится земля, опасно для человека и животных! Может быть потенциальный ток. Животное, пораженное током, погибнет из-за своего небольшого размера. Это место опасно и для маленьких детей.
5. Контур должен быть обнесен или покрыт элементами декора, в которых никто не двинется. Например, построить холм из камней.

Процесс сборки контура включает следующие этапы:

Видеонаблюдение и заземление

Каждый день он проводит измерения и экспериментирует на мышах и насекомых, чтобы выяснить возможное воздействие неионизирующего излучения на организмы.Как зависит выраженность симптомов? От чувствительности каждого человека, от вида излучения, от продолжительности воздействия и от возраста. Особенно уязвимы дети. Беспроводной телефон или беспроводные игры не нужны. Является ли действие электромагнитного излучения на организм человека кумулятивным? Эпидемиологические исследования показали, что по мере увеличения использования мобильного телефона рядом с мозгом повышается вероятность роста опухоли.

• Потребуются Уголки (50 мм) длиной 2 метра или шпильки диаметром 32 мм.
• Сделана разметка на выбранном сайте. Расстояние между штырями 1-1,2 метра.
• Углы заточены за счет обрезки концов болгаркой.
• В местах разметки выкапываются углубления глубиной 70 сантиметров. Это значение нужно для того, чтобы зимой опустить контур ниже точки промерзания почвы. Ямы соединяются траншеями одинаковой глубины.
• Уголок кувалдой или отбойным молотком забивают вертикально в каждую из ям. Над поверхностью остается только ее верхний край, необходимый для дальнейшей установки.
• Все столешницы сварены металлической полосой.
• От ближайшей булавки к подвалу дома идет автобус (круглая сталь). Обычный провод не подойдет, он слишком быстро сгниет в земле.
• В основании к покрышке приваривается болт М10 (поможет в работе). К нему крепится провод, идущий прямо к щитку электропитания — к клеммной колодке, к которой подключается заземляющий провод от розеток в доме.

Радиация, помимо прямого воздействия, также оказывает долгосрочное воздействие на здоровье.Считаете ли вы, что чрезвычайно важно ограничить использование беспроводных устройств, излучающих опасное излучение? Конечно. Средства защиты сводят к нулю воздействие радиационного загрязнения. Мы можем использовать беспроводные устройства, если соблюдаем правила.

Современные люди также «бомбардируются» облучением от экзогенных источников. Достаточно ли достаточного сокращения внутренних источников? Это важно, потому что внешние источники не могут их контролировать. Однако для высоких частот были начаты и применены методы защиты стен специальными красителями.

Важно! Болт необходимо смазать консистентной смазкой для предотвращения коррозии.

Способы подключения к коммутатору

Провод подключается к болту М10 шины заземления. В стене пробивается отверстие через перфоратор, через который провод выводится к распределительному щиту в помещении. Проволока может быть алюминиевая (16 кв. Мм) или медная (6 кв. Мм).

Могут ли приборы для измерения радиации в домашних условиях снизить облучение? Вы можете получить такое устройство, чтобы контролировать, какие уровни радиации присутствуют в космосе.Конечно, не всегда легко понять, где именно происходит излучение, но, по крайней мере, можно определить опасные точки и избежать их.

Сколько излучения мы получаем от наших устройств и как их защитить Как мы можем повредить наш мобильный телефон, беспроводной телефон или маршрутизатор? В последние годы появился еще один вид загрязнения: электромагнитное. Сколько излучения излучает каждое устройство, каковы пределы безопасности и как мы можем защитить его?

Частные дома в настоящее время подключены к электросети через воздушные линии с заземлением TN-C.Суть такой системы в том, что нейтральный провод линии заземлен. К зданиям подключаются фаза и рабочий ноль, подключенные к защитному проводу.

Для таких линий есть два способа подключения.

Что входит в космические исследования: Измерение нагрузки с помощью специальных инструментов в спящем положении. Требуемая продолжительность измерений и испытаний для различных корректирующих мер составляет около двух часов для первой контрольной позиции и увеличивается примерно на полчаса до одного часа для каждой последующей.Во время измерений заказчик может отслеживать эффективность проверяемых мероприятий и формировать собственное мнение об ожидаемых результатах. Затем измерения обрабатываются в офисе, и проводится окончательное исследование с выводами и предлагаемыми мерами.

Система заземления TN-C-S

Непосредственно на совмещенных проводах, разделенных на два отдельных: рабочий и защитный. То есть получается трехжильная проводка.

• Это делается путем размещения внутри экрана шины, к которому будет подключен защитный провод (заземление).
• От шины заземления к шине проложена перемычка с подключенным нулевым проводом.
• На третьей шине смонтирована фаза.

ТТ соединение

Фазу и комбинированный провод (нулевой и защитный), подключенные к дому по воздуху, смонтированы на отдельных шинах, изолированных от электрощита.

Исследование включает: Запись текущей ситуации. Определение источников нагрузки. Тестирование различных мер защиты и мониторинг производительности. Предлагаемые контрмеры. Полезная информация о том, как привлечь внимание к общей информации по этой проблеме и связанным с ней проблемам со здоровьем.

РАДИОЛИНСКИЙ ОБРАЗЕЦ ЕЖЕДНЕВНО ЕЖЕДНЕВНО. Часто задаваемые вопросы: Почему в машине больше радиации? Поскольку автомобиль прикреплен, ваш мобильный телефон вынужден излучать более сильный сигнал для связи с базовой станцией, тем самым повышая уровень ее излучения. По этой причине лучше использовать внешнюю антенну. Внешняя антенна стоит около 30 евро в зависимости от устройства и входит в автомобильный комплект вне автомобиля.

Заземление дома выводится на третью шину, имеющую металлическое соединение с корпусом щита.
Преимущества системы заземления TT ​​:

Защита от случайного появления потенциального напряжения на корпусе бытовой техники. Это происходит в случае перегорания совмещенного провода или появления напряжения в нулевом проводе при неравномерной нагрузке по фазам (иногда до 40 В).

Лучше всего, если вы уже выключили свой мобильный телефон до того, как дойдете до заправки. Искра, которая может возникнуть при открытии или закрытии сотового телефона, может вызвать «взрыв», хотя вероятность этого практически равна нулю.Если у вас есть кардиостимулятор, перед использованием мобильного телефона проконсультируйтесь с врачом. Использование мобильных устройств может создавать помехи в работе схемы кардиостимулятора, что может повлиять на работу кардиостимулятора. Скорее всего, если вы разговариваете по самому мобильному телефону, а не с кем-то рядом.

При установке перемычки между шиной заземления и проводом заземления в аварийной ситуации ток течет к шине заземления.

недостатки :

Стоимость Также требуется реле напряжения.

Что важно помнить при выполнении монтажных работ

Перед тем, как подключить их к соответствующему проводу в доме, вы должны соблюдать простые правила:

Система заземления TT ​​

Чтобы ограничить помехи, вы должны говорить с противоположной стороны от кардиостимулятора и не класть мобильный телефон в карман рядом к нему. Если у вас возникла аритмия, вам следует прекратить его использование и обратиться к врачу. Помехи прекращаются, когда мы снимаем сотовый телефон. Однако каждый кардиостимулятор отличается своей чувствительностью к помехам.Большинство родителей чувствуют себя в безопасности, когда их ребенок подвижен, потому что они могут общаться с ними, где бы они ни находились.

1. не заземлять приборы последовательно;
2. вывод нескольких выводов на одно крепление на заземляющем проводе;
3. не красить и не размещать заземляющий провод на стене;
Клеммы
4. или площадки для крепления заземляющих контактов, в которых находятся отверстия под болты М4, необходимо смазать консистентной смазкой для предотвращения коррозии;
5. изоляция заземляющих проводов должна быть желтого цвета с зеленой полосой, а их сечение не менее 4 квадратных метров.мм

Некоторые бытовые приборы следует заземлять не через розетку, а прикрепив провод непосредственно к корпусу (на специальном креплении).

Но хорошо ли пользоваться мобильными телефонами? Директивы ЕС не выделяют возраст пользователей, поэтому нет необходимости принимать специальные меры для детей. Мобильный телефон похож на беспроводной? Беспроводные телефоны излучают электромагнитное излучение, но их мощность передачи намного ниже, чем у мобильных телефонов. Ассортимент портативных устройств намного меньше мобильных.Сигнал телефонной трубки должен пройти всего несколько метров, чтобы достичь базы телефона, в то время как мобильный сигнал имеет гораздо большее расстояние и, следовательно, должен быть сильнее.

• стиральная машина — устройство большой мощности, которое во влажной среде может проводить ток даже при полностью исправной изоляции;
• сказывается тем, что при плохом контакте с розеткой может излучать волны, опасные для здоровья. Многие производители выпускают печи со специальным винтом заземления на корпусе;
• духовка и варочная поверхность — эти устройства отличаются повышенным энергопотреблением и повышенным риском повреждения изоляции;
• компьютер, работающий от источника бесперебойного питания, также нуждается в отдельном заземлении.Утечка из блока питания мешает работе компьютера и снижает скорость интернета. Системный блок компьютера заземляется через любой крепежный винт на корпусе.

Монтаж заземления в частном доме — дело ответственное. Большинство владельцев справятся с этой задачей самостоятельно. А те, кто сомневается, могут обратиться в соответствующие службы.

Нюансы заземления частного дома

Защищает ли корпус от радиации? Чехол может защитить только мобильный телефон, но не вас.Действительно, по мнению экспертов, случай «заставляет» соту излучать больше излучения для связи с базовой станцией. Продаются различные наклейки, наклеиваются на мобильное устройство и «обещают» защитить вас от их излучения. На самом деле эти наклейки излучают мало света, то есть, по словам их производителей, они используют излучение, чтобы включить свет, превращая его в электричество.

Таким образом, считается, что они удаляют его из нашего тела, потому что вместо того, чтобы быть принятым нашим телом, он использует наклейку.В мобильных измерениях, однако, не было снижения радиации, но оказалось, что использование наклейки имеет противоположный эффект: то есть мобильный передает с большей интенсивностью, чтобы преодолеть наклейки с препятствиями.

Монтаж цепи заземления коммерческой фирмой с последующим приемом работы службой регулирования мощности — удовольствие недешевое. Но в случае аварии можно будет потребовать возмещения ущерба.

Какой вариант заземления в частном доме выбрать, каждый решает сам.Главное, чтобы все было выполнено качественно и прослужило долгие годы.

Монтаж заземления в частном доме на видео

Содержимое:

Многие люди живут и проводят время в загородных домах и в частных загородных домах. Они стараются создать для себя максимальный уют и комфорт, окружить всеми удобствами. Подавляющее большинство таких объектов полностью электрифицировано, поэтому часто возникает вопрос, как сделать заземление в частном доме своими руками.

Схема заземления в частном доме своими руками 220 и 380в

В каждом частном доме устраивают заземление в зависимости от того, какое напряжение к нему подключено — 220 или 380 вольт. Обе схемы заземления практически одинаковы. В обоих случаях контур заземления устройства будет точно таким же. Существующие отличия касаются способа подключения в зависимости от типа электрической сети.

При подключении к однофазной сети напряжением 220 вольт используются три провода — фаза, ноль и земля.Розетки также имеют три соответствующих контакта. Если подключено трехфазное напряжение 380 вольт, используются пять проводов, из которых три фазные, а два других служат нулем и заземлением. В розетках тоже пять контактов.

Категорически запрещается использовать нейтральный провод вместо заземляющего провода независимо от напряжения в электрической сети. В этом случае вполне возможен выход из строя дорогостоящей бытовой техники и оборудования. Кроме того, существует реальная угроза здоровью и жизни людей в доме.

При заземлении в частном доме следует учитывать разницу сопротивлений. Если установка выполняется по правилам, то сопротивление заземления при напряжении 220 вольт будет около 30 Ом. При напряжении 380 вольт этот показатель будет равен 10 Ом. Большую роль играет удельное сопротивление заземления, в котором проложен контур заземления. Например, каменистая почва имеет очень низкие показатели.

Схемы заземления

В первую очередь нужно определиться с наиболее подходящим вариантом схемы заземления для частного дома.В зависимости от этого в будущем будет смонтирована вся система.

Наиболее популярные схемы заземления:

• Замкнутый контур в виде треугольника. Его главным преимуществом считается более надежная работа. В случае повреждения перемычки между контактами, работа системы продолжится с любой стороны.
• Линейная схема состоит из нескольких выводов, установленных на одной линии и соединенных последовательно друг с другом.Недостатком этой системы является ее полный отказ, если перемычка установлена, установленная в самом начале.

Для частного дома лучше всего подходит треугольник. По работе эта схема ничем не отличается от других систем, но КПД у нее намного выше. Исходя из конкретных условий, вы можете использовать свой вариант и настроить заземление в виде прямоугольника или другой формы.

Необходимые инструменты и материалы

Для изготовления искусственного заземления используется сталь металлическая.Лучше всего для этих целей подходят круглые прутки, трубы разного сечения и углов.

Категорически запрещается использовать профильную арматуру в качестве заземлителей и заземлителей. Это происходит из-за горячего внешнего слоя, присутствующего во всех изделиях этого типа. В результате распределение тока по поперечному сечению нарушается, и процесс окисления происходит намного быстрее.

Для защиты металла от коррозии практикуется использование оцинкованных электродов.В некоторых случаях токопроводящий бетон может выполнять функции заземляющего проводника.

Существуют комплекты заводского изготовления, состоящие из бесшовных штифтов с медным покрытием. Их длина 1,5 метра, а на конце есть резьба. Для соединения штифтов между собой предусмотрены специальные латунные резьбовые муфты. Погружение электродов в землю осуществляется мощными ручными ударными инструментами с использованием адаптера и направляющей головки. Электроды соединяются с заземляющим проводом зажимами из нержавеющей стали.Защита компаундов от коррозии на стыках осуществляется путем покрытия специальной пастой.

Не красить заземления и не наносить на них другие покрытия, снижающие проводимость. Однако под действием коррозии толщина стальных деталей постепенно уменьшается. Этот фактор необходимо учитывать, поэтому сечение электрода подбирается с определенным запасом. Таким образом обеспечивается достаточно продолжительная работа схемы.

В нормативных документах определяется минимально допустимое сечение заземления, которое следует учитывать при выборе материалов.Так, для прутка оцинкованного этот параметр составляет 6 мм2, для прутка из обычного черного металла — 10 мм2, а для проката прямоугольного сечения — 48 мм2. Стенки труб или полок из стального проката выбираются минимальной толщиной 4 мм.

Большое значение имеет правильный выбор материала для соединения электродов. В большинстве случаев используется полоса, но в определенных условиях допускается использование трубы, уголка или проволоки. С помощью этих материалов заземление можно провести непосредственно к электрическому щиту.Сечение заземляющего проводника внутри здания должно совпадать с сечением фазового проводника, используемого в разводке.

Все заземляющие проводники подключены к одной заземляющей шине, используемой для коммутации. Сама шина сделана из специальной электробронзы. Он является одним из элементов распределительного щита и крепится непосредственно на его стене. Для выполнения работ могут потребоваться кувалда и лестница. Соединение деталей из проката черных металлов осуществляется сваркой.

Монтаж системы заземления

В частных домах практиковалось использование в форме треугольника с равными сторонами. Для того чтобы сделать контур заземления в частном доме своими руками планировку будущей постройки, выполняйте точно такую ​​же конфигурацию. Расстояние заземления от фундамента здания не должно превышать 1 метр.

После завершения разметки по периметру треугольника отрывается траншея глубиной от 0,8 до 1 метра.Его ширина колеблется от 50 до 70 см, что обеспечивает удобство при сварочных и других работах. Сама траншея необходима для прокладки горизонтального соединительного заземления.

В каждой вершине треугольника забиты вертикальные заземлители под углом 2-3 метра длиной. Их почти полностью засыпают ударами кувалды. Чтобы уголки лучше заходили в землю, их концы заостряют. Облегчить работу поможет устройство небольших колодцев напротив каждой вершины треугольника, глубиной около 1.5 мес. В этом случае углы забиваются в землю на меньшее расстояние.

После выполнения всех подготовительных работ можно приступать к непосредственному монтажу контура заземления:

• В самом начале работы углы забиваются в землю таким образом, чтобы их верхний край выступал примерно на 20–25 см над поверхностью дна траншеи.
• По окончании монтажа вертикального заземления выполняется горизонтальная обвязка с целью создания замкнутого контура.Все соединения производятся сваркой — к концам уголков приваривается стальная полоса. Использование болтовых соединений не допускается, так как через некоторое время происходит окисление этих мест. В результате контакт теряется и цепь заземления начинает работать неэффективно.
• После полной сборки контура заземления его необходимо подключить к электрическому щиту. Делается это с помощью заземлителя, для которого используется стальная проволока сечением 8-10 мм.Его приваривают к контуру, а затем укладывают в траншею до стыка с щитом. В этом месте также приваривается болт диаметром 6 или 8 мм, к которому будет крепиться заземляющий провод.
• Если нет стальной проволоки, то заземляющим проводом вполне может быть стальная полоса, такая же, как и в горизонтальном заземляющем проводе. Полоса будет еще эффективнее, так как у нее большая площадь контакта с землей. Однако с ним труднее работать, особенно при укладке на изгибы траншеи.
• По окончании всех сварочных работ места сварки обрабатываются специальными антикоррозийными составами. Краску для этих целей использовать нельзя, так как она полностью нарушает связь металла с землей и система заземления просто не сработает.

После проверки всех соединений выкопанную траншею засыпают землей. Далее заземление необходимо подключить к оборудованию, установленному в доме. Во многих частных домах используется система заземления TN-C, где они заземлены.После установки собственного контура заземления эта схема перестанет работать и потребует переделки в систему TN-C-S или TT.

Система заземления TN-C-S

В цепи TN-C нет отдельного заземляющего проводника, поэтому его необходимо преобразовать в цепь TN-C-S. Для этого необходимо в электрощите разделить совмещенный PEN-провод, который одновременно является нулевым рабочим и защитным проводником. После разъединения должны получиться два отдельных провода: N — рабочий и PE — защитный.

Поскольку в дом подводятся всего два питающих провода, для получения трехжильной внутренней разводки необходимо использовать специальную заземляющую шину РЕ, соединенную с экраном через металлическую поверхность. Подключается к проводу PEN, выведенному из внешней сети.

Затем шину РЕ соединяют перемычкой с такой же шиной, подключенной к нулевому рабочему проводнику N. Нулевую шину обязательно изолировать от экрана. После этого сам экран подключается к цепи заземления.Для этого используется многожильный медный провод, один конец которого соединяется с экраном, а другой прикрепляется к заземляющему проводнику с помощью болта, приваренного к концу.

Заземление по схеме ТТ

Эта система не требует разделения проводов PEN. Схема предусматривает подключение фазного провода к шине, изолированной от электрощита. Далее он будет выполнять функцию нулевого провода. После этого корпус щита подключается к цепи заземления.

Таким образом, заземление в частном доме своими руками по схеме ТТ не предусматривает какого-либо контура электрического соединения с проводником PEN. Это подключение имеет значительные преимущества перед схемой TN-C-S. При поджигании провода PEN нулевой потенциал на корпусах инструментов останется. Поэтому схема ТТ считается более надежной и безопасной. Серьезным недостатком является его дороговизна, так как наличие в схеме защитных устройств обязательно.

Как сделать собственное заземление дома

На землю или не на землю

Требует ли Национальный электротехнический кодекс (NEC) заземления трехфазной трехпроводной системы на 480 В (В), соединенной треугольником? Нет, это необязательно. В этой статье исследуются положения NEC о заземлении электрической системы. Как правило, пользователи Кодекса должны понимать, что есть системы, которые необходимо заземлять, системы, которые не требуется заземлять, и системы, которые не должны быть заземлены.Часть II статьи 250 NEC содержит положения о заземлении электрической системы. Давайте подробнее рассмотрим требования.

Требуется заземление системы

Раздел 250.20 включает в себя текст, указывающий на необходимость заземления электрической системы в соответствии с разделами 250.20 (A) и (B), в зависимости от напряжения и расположения фаз каждой системы. Если система является необязательной, но выбирается ее заземление, должны применяться все правила заземления системы в NEC.

Раздел 250.20 (A) устанавливает требования к системам заземления менее 50 В. Кодекс требует, чтобы системы переменного тока менее 50 В были заземлены при любом из следующих условий:

• При питании от трансформаторов, если напряжение в системе питания превышает 150 В относительно земли
• При питании от трансформаторов, если система питания не заземлена
• При установке снаружи в качестве воздушных проводов

В разделе 250.20 (B) рассматриваются требования к заземлению для электропроводки помещений и систем электропроводки помещений напряжением от 50 до 1000 В.Системы в этом диапазоне напряжений должны быть заземлены при любом из следующих условий:

• Если система может быть заземлена так, чтобы максимальное напряжение относительно земли на незаземленных проводниках не превышало 150 В
• Если система трехфазная, 4-проводное соединение, соединение звездой, нейтральный проводник используется в качестве проводника цепи
• Если система трехфазная, 4-проводная и соединена треугольником, при этом средняя точка одной фазной обмотки используется в качестве проводника цепи

Предыдущие требования применимы ко многим системам внутренней электропроводки, установленным сегодня.В пункте 1, если система может быть заземлена таким образом, что напряжение между фазой и землей составляет менее 150 В, она всегда должна быть заземлена. Примером этого является однофазная 2-проводная система с выходом 120 В (вторичный). Если один или другой проводник заземлен, межфазное напряжение системы составляет 120 В.

Дополнительное заземление системы

В разделе 250.21 (A) приводится список электрических систем, которые разрешено, но не обязательно заземлять, а именно:

• Системы, предназначенные исключительно для промышленных электропечей для плавки, рафинирования, отпуска и т. Д. и т.п.
• Отдельно производные системы исключительно для выпрямителей, питающих только промышленные приводы с регулируемой скоростью
• Отдельно производные системы, питаемые от трансформаторов с номинальным первичным напряжением 1000 В или менее, если система используется исключительно для цепей управления, если квалифицированный персонал обслуживает установки, и если требуется непрерывность управляющего питания
• Другие системы, которые не требуется заземлять в соответствии с требованиями Раздела 250.20 (B)

Типичные системы, которые разрешено, но не требуется, заземлять, включают 240 В, трехфазный, 3 -проводные и 480 В, трехфазные, 3-проводные системы, соединенные треугольником.

Заземление системы не разрешено

Раздел 250.22 касается электрических систем, заземление которых запрещено. К ним относятся схемы для мостовых кранов, которые работают с горючими волокнами в опасных зонах класса III. Идея состоит в том, что первое замыкание фазы на землю не вызовет ливня искр или горячих частиц, которые могут вызвать пожар из-за скопления волокон на нижнем этаже.

Это состояние часто встречается на текстильных фабриках из-за того, что производственные процессы находятся в местах класса III.Другие системы, которые нельзя заземлять, — это изолированные системы питания, используемые в медицинских учреждениях. Эти требования изложены в Разделе 517.160.

Раздел 250.22 также запрещает электрические цепи для оборудования в рабочей зоне электролитической ячейки, как это предусмотрено в статье 668. Электролитические ячейки обычно используются в отраслях промышленности по переработке алюминия и хлора.

Вторичные цепи низковольтной системы освещения нельзя заземлять, как указано в Разделе 411.5 (A). Также нельзя заземлять низковольтные системы освещения подводных бассейнов, питаемые изолирующими трансформаторами.Перечисленные трансформаторы для этих систем относятся к изолирующему типу с заземленным металлическим барьером между первичной и вторичной обмотками. Обратите внимание, что эти системы не разрешается заземлять, но, как правило, необходимо заземлять следующее: обычно не токоведущие металлические части корпусов оборудования и кабельные каналы, которые содержат эти незаземленные системные проводники и оборудование.

Незаземленные системы также обычно должны быть оборудованы системами обнаружения заземления, как указано в 250.21 (B) и такое оборудование должно иметь маркировку «Осторожно: незаземленная система, работающая _____ вольт между проводниками» в соответствии с 250.21 (C).

% PDF-1.5 % 4487 0 obj> эндобдж xref 4487 236 0000000016 00000 н. 0000011196 00000 п. 0000005016 00000 н. 0000011380 00000 п. 0000011417 00000 п. 0000012028 00000 п. 0000012166 00000 п. 0000012309 00000 п. 0000012452 00000 п. 0000012590 00000 н. 0000012733 00000 п. 0000012871 00000 п. 0000013014 00000 п. 0000013156 00000 п. 0000013293 00000 п. 0000013435 00000 п. 0000013577 00000 п. 0000013715 00000 п. 0000013855 00000 п. 0000013993 00000 п. 0000014136 00000 п. 0000014274 00000 п. 0000014417 00000 п. 0000014560 00000 п. 0000014698 00000 п. 0000014841 00000 п. 0000014979 00000 п. 0000015122 00000 п. 0000015265 00000 п. 0000015408 00000 п. 0000015544 00000 п. 0000015679 00000 п. 0000015822 00000 п. 0000015965 00000 п. 0000016107 00000 п. 0000016249 00000 п. 0000016392 00000 п. 0000016535 00000 п. 0000016678 00000 п. 0000016820 00000 н. 0000016963 00000 п. 0000017106 00000 п. 0000017249 00000 п. 0000017392 00000 п. 0000017535 00000 п. 0000017678 00000 п. 0000017821 00000 п. 0000017964 00000 п. 0000018106 00000 п. 0000018207 00000 п. 0000018931 00000 п. 0000019740 00000 п. 0000019912 00000 п. 0000020528 00000 п. 0000021240 00000 п. 0000021354 00000 п. 0000022087 00000 п. 0000022888 00000 п. 0000023602 00000 п. 0000024380 00000 п. 0000025151 00000 п. 0000025991 00000 п. 0000026739 00000 п. 0000027538 00000 п. 0000035450 00000 п. 0000044439 00000 п. 0000044499 00000 н. 0000044607 00000 п. 0000044716 00000 п. 0000044859 00000 п. 0000044914 00000 п. 0000045188 00000 п. 0000045243 00000 п. 0000045357 00000 п. 0000045412 00000 п. 0000045513 00000 п. 0000045568 00000 п. 0000045734 00000 п. 0000045789 00000 п. 0000045930 00000 п. 0000045985 00000 п. 0000046102 00000 п. 0000046157 00000 п. 0000046258 00000 п. 0000046313 00000 п. 0000046491 00000 п. 0000046546 00000 п. 0000046667 00000 п. 0000046813 00000 п. 0000046987 00000 п. 0000047102 00000 п. 0000047233 00000 п. 0000047407 00000 п. 0000047540 00000 п. 0000047649 00000 п. 0000047825 00000 п. 0000048000 00000 н. 0000048121 00000 п. 0000048303 00000 п. 0000048426 00000 п. 0000048558 00000 п. 0000048743 00000 п. 0000048854 00000 п. 0000048977 00000 п. 0000049155 00000 п. 0000049297 00000 п. 0000049453 00000 п. 0000049615 00000 п. 0000049723 00000 п. 0000049861 00000 п. 0000050010 00000 п. 0000050142 00000 п. 0000050275 00000 п. 0000050394 00000 п. 0000050540 00000 п. 0000050699 00000 п. 0000050817 00000 п. 0000050943 00000 п. 0000051081 00000 п. 0000051223 00000 п. 0000051346 00000 п. 0000051477 00000 п. 0000051617 00000 п. 0000051751 00000 п. 0000051889 00000 п. 0000052023 00000 п. 0000052155 00000 п. 0000052287 00000 п. 0000052413 00000 п. 0000052554 00000 п. 0000052698 00000 п. 0000052818 00000 п. 0000052937 00000 п. 0000053065 00000 п. 0000053215 00000 п. 0000053360 00000 п. 0000053507 00000 п. 0000053669 00000 п. 0000053840 00000 п. 0000054009 00000 п. 0000054172 00000 п. 0000054336 00000 п. 0000054492 00000 п. 0000054635 00000 п. 0000054775 00000 п. 0000054922 00000 п. 0000055085 00000 п. 0000055236 00000 п. 0000055384 00000 п. 0000055545 00000 п. 0000055704 00000 п. 0000055840 00000 п. 0000055980 00000 п. 0000056128 00000 п. 0000056269 00000 п. 0000056410 00000 п. 0000056543 00000 п. 0000056745 00000 п. 0000056907 00000 п. 0000057047 00000 п. 0000057176 00000 п. 0000057310 00000 п. 0000057432 00000 п. 0000057560 00000 п. 0000057736 00000 п. 0000057858 00000 п. 0000058014 00000 п. 0000058165 00000 п. 0000058335 00000 п. 0000058504 00000 п. 0000058654 00000 п. 0000058776 00000 п. 0000058934 00000 п. 0000059080 00000 п. 0000059217 00000 п. 0000059357 00000 п. 0000059528 00000 п. 0000059648 00000 н. 0000059773 00000 п. 0000059938 00000 н. 0000060071 00000 п. 0000060201 00000 п. 0000060326 00000 п. 0000060490 00000 н. 0000060657 00000 п. 0000060791 00000 п. 0000060925 00000 п. 0000061068 00000 п. 0000061239 00000 п. 0000061397 00000 п. 0000061616 00000 п. 0000061779 00000 п. 0000061911 00000 п. 0000062045 00000 п. 0000062206 00000 п. 0000062337 00000 п. 0000062481 00000 п. 0000062609 00000 п. 0000062759 00000 п. 0000062916 00000 п. 0000063119 00000 п. 0000063266 00000 п. 0000063404 00000 п. 0000063535 00000 п. 0000063665 00000 п. 0000063794 00000 п. 0000063923 00000 п. 0000064061 00000 п. 0000064202 00000 п. 0000064359 00000 п. 0000064523 00000 п. 0000064688 00000 н. 0000064820 00000 н. 0000064946 00000 н. 0000065076 00000 п. 0000065230 00000 п. 0000065357 00000 п. 0000065480 00000 п. 0000065622 00000 п. 0000065766 00000 п. 0000065944 00000 п. 0000066072 00000 п. 0000066237 00000 п. 0000066381 00000 п. 0000066594 00000 п. 0000066723 00000 п. 0000066913 00000 п. 0000067052 00000 п. 0000067182 00000 п. 0000067330 00000 п. 0000067525 00000 п. 0000067691 00000 п. 0000067865 00000 п. 0000068001 00000 п. 0000068145 00000 п. 0000068316 00000 п. трейлер ] >> startxref 0 %% EOF 4489 0 obj> поток xW!

Как найти неисправность кабеля с помощью мегомметра

Самостоятельный сигнал гарнитуры Jabra

Демонстрационные шнеки Jiffy

Загрузите Megger PAT Toolbox и наслаждайтесь им на своем iPhone, iPad и iPod touch.Приложение Megger Toolbox разработано для упрощения тестирования портативных устройств (PAT) путем расчета максимального рекомендованного сопротивления кабеля для шнуров питания, удлинителей или общего сопротивления оборудования класса I с длинными шнурами питания.

Как действовать в спешке dbd xbox

Кабельный локатор RD8100 ® разработан для обеспечения высокой точности и предотвращения повреждений при обнаружении подземных кабелей и труб. Эта расширенная линейка локаторов подземных коммуникаций предлагает дополнительный встроенный GPS и регистрацию использования, а также имеет 3-летнюю гарантию.Устройство определения места повреждения кабеля, диапазон измерения (футы) 0-15 000, диапазон измерения (м) 0-5000, точность (процент) + — 1 процент, разрешение 0,1 м, выходная амплитуда 5 В, длительность импульса от 2 нс, импеданс 25 , 50, 75 и 100 Ом, переменный коэффициент скорости, ЖК-дисплей с подсветкой, степень защиты IP54 … Датчик маршрута весит менее 1 кг, поэтому не утомительно используйте DirectSignal для эффективного определения местоположения линии; Система определения местоположения Ferrolux — это решение ваших повседневных задач. Вы можете использовать систему, чтобы быстро и легко найти неисправности кабеля.Вы можете так же быстро найти линии, измерить их глубину и сохранить данные в памяти.

5-контактное гнездо для подключения

MEGGER и другое оборудование для поиска повреждений кабеля для поиска повреждений кабеля, идентификации кабелей и определения состояния кабелей. MEGGER также предлагает служебный детектор для обнаружения кабелей и подземных труб. Решения Megger для поиска неисправностей кабеля — бесплатно загрузите в формате PDF (.pdf), текстового файла (.txt) или прочтите бесплатно в Интернете. Решения для поиска неисправностей кабеля Megger

H.a.y roblox id

Вы используете амперметр для измерения тока в проводах и омметр для измерения сопротивления. Тем не менее, обычный омметр — приблизительный инструмент для измерения сопротивления изоляции. Обычно он также имеет кнопку тестирования, которую нужно нажать, чтобы сгенерировать тестовый ток. Как проверить изоляцию кабеля.

Radley balko то, что вы едите, — это сводка вашего бизнеса

891-9769, Megger, Megger TDR2050 TDR Кабельный локатор неисправностей, 20000 м, разрешение 1 Минимальная рабочая температура -15 ° C Максимальная рабочая температура + 50 ° C Ширина 190 мм Я знаю кабели tdr (рефлектометры времени и расстояния) из моих дней в качестве кабельной обезьяны, но я не могу найти нигде, чтобы арендовать его на пару дней, или местное предприятие, которое подъедет и просто скажет мне примерно, насколько далеко виноват. мультиметр или измеритель сопротивления изоляции (мегомметр)?

Плохие яйца 2 дичь

A.Использование по назначению Усовершенствованный локатор кабелей / труб / неисправностей 3M Dynatel серии M используется для определения расположения подземных коммуникаций. Система должна быть установлена ​​в соответствии с инструкциями, приведенными в Руководстве по эксплуатации расширенного локатора кабелей / труб / неисправностей 3M Dynatel серии 2250M / 2273M. Он не оценивался для использования в других целях или в других местах. Если используется это оборудование, Megger TDR 1000 / 3P представляет собой современный одноканальный рефлектометр, способный выявлять и обнаруживать неисправности в металлических кабелях. #meggertest #megger #ACcableFault #SustainableEveryDay тест меггера, меггер работает, мегомметр, меггер в меггере пекаря, меггер bm21, меггер bm5200 руководство пользователя, меггер bdv тестовый комплект, тестирование мегомметра, подключение меггера, меггер 33 кВ линии 3 фазный трансформатор, тест мегомметром 3-х фазный двигатель, тест мегомметром 3 фазы с обнаружением неисправностей Тестирование сопротивления изоляции.

Расположение кулачкового датчика Ford 4.6

20 часов назад · Thomasnet.com — это ведущая платформа поиска продуктов и поиска поставщиков для специалистов по закупкам, инженеров, руководителей предприятий и владельцев предприятий, ищущих надежных поставщиков для ТОиР, OEM и других продуктов / услуг для своего промышленного, производственного, коммерческого и институционального бизнеса

Reddit rpcs3 iso

Для определения фазы неисправности они используют мегомметр (проверьте значение сопротивления между линией на землю и между линией и линией для каждой фазы).Эти технологии требуют больше человеческих усилий и времени. Есть ли какая-либо простая технология для решения таких проблем? Приемник vLoc3-Pro имеет встроенную функцию определения места повреждения кабеля, с возможностью одноразового поиска неисправности и определения местоположения кабеля, что позволяет экономить время и деньги на стройплощадке. И 10-ваттные, и 5-ваттные режимы предлагают режимы поиска неисправностей. Датчики сочетают в себе встроенные режимы поиска неисправностей и точное измерение сопротивления. Необходим дополнительный аксессуар с А-образной рамой. 3 июня 2020 г. · Megger — Решения для поиска неисправностей В этом документе по поиску неисправностей кабеля будет учитываться только ток утечки через изоляцию.Для экранированного кабеля изоляция используется для ограничения утечки тока между фазным проводом и землей или между двумя проводниками с разным потенциалом.

Миниатюрные аэрозольные баллончики долларовое дерево

Узнайте, как найти и исправить ошибки сегментации и другие проблемы с указателем. «Segmentation Fault (core dumped)» — довольно расплывчатое сообщение об ошибке, и еще хуже, когда странные ошибки Cee Studio — это веб-компилятор, разработанный, чтобы упростить поиск ошибок сегментации, предоставляя мгновенные и … В этой статье предлагается модель обнаружения неисправностей для подземный силовой кабель с использованием микроконтроллера.В этом проекте используется простая концепция закона Ома: при возникновении любой неисправности, такой как короткое замыкание, падение напряжения будет изменяться в зависимости от длины повреждения кабеля, поскольку изменяется ток.

Как сбросить bluetooth-динамик altec lansing

16 декабря 2013 г. · Простое обнаружение неисправности кабеля с помощью диапазона Megger Это жизненно важные шаги для успешного и быстрого обнаружения неисправности: определение неисправности кабеля часто считалось темным искусством, так как Причины неисправностей различны и разнообразны. Успешное обнаружение неисправностей зависит от опытного оператора.Спасибо. Общие симптомы плохого корпуса дроссельной заслонки включают грязь и сажу, контрольную лампу двигателя и неустойчивый холостой ход. Мы являемся бесплатным ресурсом для хорошо исследованных и непредвзятых автомобильных

Craigslist игрушечный тягач

Megger рекомендует использовать плоские гладкие щупы. Новейшие манометры Megger имеют черное анодированное покрытие, которое не только обеспечивает гладкую поверхность. Простой ответ — да, новое масло может не пройти испытание на пробой. Иногда пользователи подозревают, что их испытательный комплект неисправен, потому что в нем не работает новое масло.Введение GY800 Cable Fault Locator — это портативный полевой прибор, работающий с TDR и мостовыми методами 3. Сочетание режимов тестирования TDR и Bridge, которое может использоваться для таких неисправностей, как разрыв, смешение и дефект изоляции кабеля. 4. Автоматическое измерение для поиска неисправности.

Клавиатура Barebones с горячей заменой

3. Как определить место неисправности? 4. Как измерить сопротивление малой величины? Проект собран с набором резисторов, представляющих длину кабеля в КМ, и создание неисправности производится набором переключателей на каждом известном КМ для перекрестной проверки их точности.Нормальный тест мегомметра составляет около 5 или 10 кВ постоянного тока, может ли приложение этого напряжения вызвать повреждение кабеля или выявить неисправность в старых кабелях? В случае пост-тестирования тест мегомметром не обнаружил неисправности, так как оно ниже рабочего напряжения кабеля, хотя это постоянный ток.

1 ТБ SSD против 1 ТБ жесткого диска

SSD обеспечивает повышенную надежность и превосходную производительность по сравнению с жесткими дисками. Однако жесткий диск обычно имеет большую емкость для хранения SSD. Оригинальный SSD Samsung 256 ГБ. 2. HDD против SSD. SSD и HDD выполняют одну и ту же работу: они могут запускать вашу операционную систему, хранить ваши приложения и ваши личные файлы.

1 июня 2020 г. · твердотельный накопитель Crucial MX500; Kingston KC2500 против Samsung 970 Evo против Crucial MX500 SSD. Тесты Kingston KC2500 дали впечатляющие результаты, если вы обновляетесь с обычного SSD или механического жесткого диска, цифры потрясающие, скорость последовательного чтения более чем в 6 раз выше, чем у Crucial MX500 SSD, который я также установил на свой компьютер. .

Похоже, вам очень нравится Pricena! Чтобы продолжить просмотр, нам нужно убедиться, что вы человек 🙂 Просто установите флажок ниже, и все готово.

Прочный портативный твердотельный накопитель SanDisk® Extreme Portable SSD обеспечивает высокоскоростную передачу данных со скоростью чтения до 550 МБ / с.7 Это делает его идеальным для сохранения и редактирования фотографий и видео в высоком разрешении. Имея рейтинг IP55, он также устойчив к дождю, брызгам, брызгам и пыли.1

16 ноября 2018 г. · Узнайте, какой жесткий диск компьютера вам нужен, в нашем сравнении твердотельных накопителей и жестких дисков на сайте HP® Tech Takes. Изучение сегодняшних технологий в поисках возможностей завтрашнего дня.

7 августа 2019 г. · Настоящее преимущество SSD заключается в том, что на нем установлена ​​операционная система, чтобы компьютер загружался с SSD, чтобы он загружался менее чем за половину времени.В наши дни SSD на 1 ТБ стоит около 100 долларов. Жесткий диск емкостью 1 ТБ стоит около 50 долларов. Однако твердотельный накопитель на 500 ГБ — это примерно 50, и я не знаю, можно ли сейчас купить жесткий диск на 500 ГБ. Я должен упомянуть, что недостатком SSD является …

Моя текущая установка — это 2xIntel 520 180 ГБ SSD в RAID 0, отчасти потому, что я слышал хорошие отзывы о надежности твердотельных накопителей Intel, а отчасти потому, что я нашел их на eBay за 119 долларов. Я свой предыдущий SSD ставил во внешние накопители. Сейчас я использую один внешний жесткий диск (1 ТБ Western Digital USB 3.0 2,5 дюйма) для долгосрочного резервного копирования, но с точки зрения скорости использовать его неинтересно.

SanDisk SSD PLUS 1 ТБ Sata III 2,5 дюйма, внутренний SSD, до 535 МБ / с, Black Crucial BX500 1 ТБ CT1000BX500SSD1-до 540 МБ / с (внутренний SSD, 3D NAND, SATA, 2,5 дюйма) Добавить в корзину

14 июня 2013 г. · Модель Blue Slim со скоростью вращения 5400 об / мин, объем от 320 ГБ до 1 ТБ, демонстрирует неизменную приверженность WD внедрению инноваций в этом сегменте. Раньше для портативных жестких дисков 2,5 дюйма требовалось три пластины и форм-фактор 9,5 мм, чтобы достичь отметки в 1 ТБ; Новые пластины WD емкостью 500 ГБ открывают возможности для использования в меньших форм-факторах.

Когда использовать систему с глухим заземлением?

Заземление с очень низким импедансом

Как видно из названия, глухозаземленная система — это система , в которой нейтраль системы напрямую соединена с землей без создания какого-либо преднамеренного сопротивления в цепи заземления.

Когда использовать глухозаземленную систему (на фото: стержень на месте с прикрепленным соединительным проводом к заземляющему электроду; кредит: diynetwork.com)

При соответствующем выборе типа и количества заземляющих электродов можно получить очень низкоомное заземление, иногда всего 1 Ом .

Система с глухим заземлением плотно зажимает нейтраль относительно земли и гарантирует, что при замыкании на землю в одной фазе напряжение исправных фаз относительно земли не возрастет до значений, значительно превышающих значение при нормальном условия эксплуатации.

Рисунок 1 — Обнаружение замыкания на землю с помощью разрыва треугольного соединения — в условиях замыкания на землю

Преимущества этой системы

1. Повреждение легко обнаруживается и поэтому быстро изолируется с помощью устройств защиты цепи.Довольно часто защита от короткого замыкания (например, автоматические выключатели или предохранители) также достаточна для обнаружения и изоляции замыканий на землю.

2. Легко идентифицировать и выборочно отключить неисправную цепь , так что питание других цепей или потребителей может оставаться неизменным (сравните это с незаземленной системой, где в системе может потребоваться значительное нарушение, чтобы обеспечить обнаружение неисправной цепи).

3. Отсутствие переходных перенапряжений.

Недостаток

Главный недостаток заключается в том, что при применении в распределительных цепях с более высоким напряжением (5 кВ и выше) очень низкое сопротивление заземления приводит к чрезвычайно высоким токам замыкания, почти равным или в некоторых случаях превышающим системные трехфазные токи короткого замыкания.

Это может увеличить номинальные характеристики разрывного режима оборудования, которое будет выбрано в этих системах.

Такие высокие токи могут не иметь серьезных последствий, если произойдет отказ в распределительных проводниках (воздушных или кабельных).Но когда неисправность происходит внутри устройства, такого как двигатель или генератор, такие токи приведут к значительному повреждению активных магнитных частей , через которые они протекают, достигая земли.

По этим причинам использование твердого заземления нейтрали ограничено системами более низкого напряжения (380 В / 480 В). обычно используется в помещениях потребителей. Во всех остальных случаях всегда используется какая-либо форма сопротивления заземления для уменьшения повреждения критически важных компонентов оборудования.

2014 NEC — Система заземляющих электродов (ВИДЕО)

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Ссылка: Практическое заземление, соединение, экранирование и защита от перенапряжения Г. Виджаярагхаван, Марк Браун и Малкольм Барнс (покупайте печатную копию на Amazon)

Соответствующий контент EEP с рекламными ссылками

Майк Холт NEC — Вопросы и ответы (1-4-2К)

Код NEC Неисправность

1 кв. Можно ли подключить два провода к одному винту или наконечнику?

2 кв.Допустимо ли отключение двух цепей в одной цепи? выключатель?

А. Иногда. Согласно 110-3 (b) «перечисленное или промаркированное оборудование должно устанавливаться и использоваться в соответствии с любыми инструкциями. включены в перечень или маркировку «и 110-14 (а) состояния» клеммы для более чем одного проводника должны быть идентифицированы таким образом «.

Единственный время, когда два провода могут быть проложены под одним винтом или наконечником, — это когда клемма определена для с этой целью.Автоматические выключатели номиналом не более 30 ампер часто выбирают для оконечной нагрузки. двух проводников. В этом можно убедиться, просмотрев каталог производителя выключателя.

нейтральный а наконечники заземления оборудования для щитовых приборов часто подходят для двух, а иногда и трех проводов. Эта информация содержится на этикетке, прикрепленной к щитку или на упаковочной таре. клеммы заземления оборудования. Часто в инструкциях указывается количество проводников, размер. проводов, материала проводов, а также требований к крутящему моменту.

Примечание: Проушины с разъемным болтом допускаются только для двух проводов.

Q. Банка Щит должен быть установлен с главным выключателем вверх ногами, так что «верхнее» положение ручка находится в положении «выключено»?

А. № . Разделы 240-81 и 380-3 требуют «автоматические выключатели, работающие вертикально. быть установлен так, чтобы положение ручки «вверх» находилось в положении «включено».

Q. Есть ли NEC требует защиты GFCI для сосудов, расположенных в пределах 6 футов от раковины в школьных лабораториях?

А.№ Защита GFCI требуется только в следующих местах:

• Сельскохозяйственный корпус — 547-9
• Карнавалы, цирки и ярмарки — 525-18
• Коммерческие гаражи — 511-10
• Жилых — 210-8
• Элеваторные ямы — 620-85
• Медицинские учреждения — 517-20 (a), 517-21
• Переносные или мобильные знаки — 600-10
• Розетки на крыше — 210-8 (b)
• Бассейны — 680-6 (а)
• Временная проводка — 305-6

Q.А человек контактирует с горячей проволокой и возвратный провод одновременно. Будет ли это отключение GFCI?

A. № Замыкание на землю прерыватель цепи защищает от поражения электрическим током от проводника под напряжением или от находящегося под напряжением проводника. металлические части, которые не заземлены должным образом. Он работает по принципу наблюдения за несбалансированными ток между незаземленным (горячим) и заземленным (нейтральным) проводниками. В типичной 2-проводной схеме ток в амперах, возвращаемый в источник питания, будет таким же, как ток, выходящий из источника питания подача (кроме небольшой течи).Если разница между текущим уходом и возвращением через трансформатор тока устройства защиты GFCI составляет 5 миллиампер (+ или 1 миллиампер), полупроводниковая схема активирует функцию независимого расцепителя для размыкания переключающих контактов GFCI, тем самым обесточив цепь.

Серьезный удар электрическим током или смерть может произойти, если человек прикоснется к находящемуся под напряжением. (линейный или горячий) и нейтральный проводник одновременно, даже если цепь защищена GFCI.Этот потому что трансформатор тока в защитном устройстве GFCI не обнаруживает дисбаланса между уходящий и возвратный ток и переключающие контакты остаются замкнутыми.

Q. Есть ли NEC требовала, чтобы фазные проводники имели цветовую маркировку?

A. № Правил NEC, требующего цветовой кодировки фазных проводов, не существует, однако 210-4 (d) утверждает, что если в здании существует более одной системы номинального напряжения, каждый незаземленный проводник многопроволочной ответвленной цепи, если она доступна, должны быть идентифицированы по фазам и системе.Это означает идентификации должно быть разрешено с помощью отдельного цветового кодирования, маркировочной ленты, тегов или других утвержденные средства и должны быть постоянно вывешены на каждом распределительном щите.

Это правило применяется в первую очередь к коммерческим и промышленным зданиям, которые имеют розетки 208Y / 120 вольт. цепей и 480Y / 277 вольт для осветительных и других нагрузок оборудования. Если два системных напряжения не присутствует, то идентификация многопроволочной ответвленной цепи не требуется.

Примечание: Высокоотводный провод должен быть обозначен оранжевым цветом, см. 215-8 для фидеров, 230-56 для сервисные проводники и 384-3 (е) для распределительных щитов или щитов. Когда установлены две системы напряжения в одном кабельном канале (или корпусе) нейтраль одной системы может быть белой или естественной серой, а нейтраль другой нейтральный цвет системы должен быть белым с легко различимой полосой другого цвета (кроме зеленого), или идентифицированы с другими эффективными средствами; см. 200-6 (d) и 210-5 (a).

В. Может ли одиночный заземляющий провод оборудования использоваться для неметаллической дорожки кабельного содержит одну многопроволочную схему на 20 ампер и одну двухпроводную схему на 30 ампер?

A. Да. Эта проблема рассмотрена в 250-122 (c), в котором говорится, что когда несколько цепей установлены в одном кабельный канал, для всех цепей можно использовать один заземляющий проводник, размер которого соответствует самое большое устройство перегрузки по току, защищающее проводники в дорожке качения.Согласно Таблице 250-122, заземлитель оборудования для устройства максимальной токовой защиты на 30 ампер № 10.

В. Является ли нарушение правил наматывание многожильного провода № 12 вокруг пост из разводки винта?

A. № Это прямо не покрывается NEC, но 110-3 (b) требует всех оборудование должно быть установлено в соответствии с инструкциями производителя. Согласно производителям электромонтажных устройств, винты на устройствах проводки указаны для оконечной заделки сплошного или многожильного кабеля No.14 или Проволока №12.

В. Я устанавливаю постоянный генератор на мой дом, который будет использоваться для дополнительного резервного питания. Я буду использовать ручной двухполюсный / двухпозиционный переключатель с твердой нейтралью в качестве переключателя передачи. Питатель к подпанели от магистрали и генератора является 4-проводным (две точки, нейтраль и земля), и на вспомогательной панели нет соединения нейтрали с землей.

1 кв. Считается ли мой генератор отдельно производная система?

A1.№ Национальный электротехнический кодекс требует подключения нейтрали к земле для отдельного производная система, такая как генератор в отдельно производной системе или при первом отключении после отдельно производная система [250-30 (а)]. Примечание № 1 к разделу 250-20 (d), напечатанное мелким шрифтом, предупреждает NEC пользователю, что альтернативный источник питания переменного тока не считается отдельно производной системой, если нейтраль от генератора надежно соединен с нейтралью сервисной системы.

2 кв.Должен ли я выполнять соединение нейтрали с землей у генератора?

A2. № Поскольку нейтраль не размыкается в безобрывном переключателе, нейтраль от генератора будет надежно соединен с нейтралью сервисной системы. При этом условии, генератор не считается отдельно производной системой, и соединение нейтрали с землей должно не производиться на генераторе или при его отключении.

3 кв. Требуется ли заземление генератора на землю?

A3.№ Так как генератор не является отдельной системой, генератор не требуется заземлять на заземляющий электрод (землю).

Приведенные выше вопросы и ответы Майка Холта были опубликованы в журнале EC&M.

.

No related posts.
