Как подключить ИБП к сети? ➔ Схемы подключения источников бесперебойного питания на Newet.ru

Чтобы определить, как подключить ИБП к электронному оборудованию правильно и без ошибок, необходимо сначала разобраться с особенностями конструкции и принципом работы этих устройств. Источники бесперебойного питания предназначены для автономного электропитания компьютерной техники, отопительных котлов, рабочих станций, телекоммуникационных систем, контрольно-измерительной аппаратуры, средств автоматизации техпроцессов и различного электрооборудования при возникновении проблем с централизованной электросетью.

В случае сбоя или отключения сети бесперебойник автоматически переключает нагрузку на питание от аккумуляторных батарей. Дополнительно современные ИБП защищают подключенное оборудование от скачков напряжения, шумов, помех, отклонений частоты, выбросов, гармонических искажений. Благодаря этому обеспечивается высокая эффективность работы электроаппаратуры, продлевается срок ее службы.

Способы подсоединения ИБП к электросети

Существует три основных типа бесперебойников в зависимости от схемы подключения ИБП к сети:

  1. Резервные. В нормальном режиме устройства обеспечивают питание нагрузки непосредственно от первичной электросети. При возникновении проблем с электроснабжением ИБП переключает потребителей на электропитание от аккумуляторных батарей. Данная схема отличается рядом недостатков. К ним относится достаточно большое время задержки между появлением неполадок в сети и переключением на автономное снабжение, а также невысокий уровень фильтрации возмущений и помех. Поэтому резервная схема подключения источника бесперебойного питания подходит только для защиты малочувствительного некритичного оборудования. Ее можно применять, например, для бытовой техники и домашних ПК. Преимущества устройств — невысокая стоимость, низкая шумность в нормальном режиме, высокий КПД.
  2. Интерактивные. Такие бесперебойники оснащаются ступенчатым стабилизатором на выходе из электроцепи. Он обеспечивает корректировку характеристики выходного напряжения, фильтрацию высоковольтных скачков. Их быстродействие выше, чем у резервных ИБП, но при этом использование стабилизатора снижает общий КПД системы. Интерактивные модели можно применять для защиты бытовой и офисной техники, файловых серверов, маршрутизаторов, аппаратуры локальных вычислительных сетей.
  3. Онлайн. Этот вариант подключения ИБП к сети использует схему двойного преобразования. Питание потребителей в нормальном режиме осуществляется не напрямую от электросети, а через аккумуляторы бесперебойника. Входное переменное напряжение подается на выпрямитель, который преобразует его в постоянное. Оно заряжает батарею и поступает в инвертор, который выполняет обратное преобразование постоянного напряжения в переменное. В результате потребитель получает высококачественный электроток с чистой синусоидой, отсутствием помех и возмущений. Основное преимущество онлайн ИБП заключается в мгновенном реагировании на отключение первичной сети.
    Это позволяет использовать его для крайне чувствительного оборудования.

Особенности подключения оборудования

Рассмотрим последовательность действий и правильную схему подключения источника бесперебойного питания на примере системы автономного электроснабжения газового котла. Котельное оборудование характеризуется повышенной чувствительностью к электропитанию, поэтому требует особо внимательного подхода при подсоединении ИБП.

Этапы работ:

  1. Подключаем бесперебойник к аккумуляторам. При подсоединении батареи необходимо, чтобы устройство было в выключенном состоянии. Коммутацию рекомендуется осуществлять проводами двух цветов — красного для клеммы «+» и черного для «-». Не все модели ИБП оснащены защитой от переполюсовки, поэтому крайне важно соблюдать правильную полярность. Если батарей несколько, то предварительно следует соединить их между собой. Для этого используются стандартные перемычки или медный провод.
  2. Подключаем сетевой кабель к ИБП и включаем устройство. Проверяем значение напряжения на дисплее. Если все в порядке, отключаем бесперебойник и подключаем к нему котел.
  3. Снова подаем напряжение и проверяем показания на экране.
  4. Если мощность источника бесперебойного питания слишком большая для подключения его в обычную розетку, придется прокладывать отдельную линию от распределительного щита и устанавливать отдельные автоматические выключатели.
  5. Имитируем отключение электроэнергии. Для этого выключаем фазный автомат в электрощитке.
  6. Проверяем показания на дисплее бесперебойника, тестируем работу электророзжига котла.

Правила установки ИБП

  • источник бесперебойного питания рекомендуется устанавливать в помещении с постоянной температурой 18-25оС. Слишком высокие или низкие температуры приводят к падению емкости АКБ и сокращению срока службы устройства;
  • при подключении ИБП к сети нужно, чтобы не только фаза, но и нейтраль разрывалась с источником электропитания при срабатывании защиты.
    Для этого необходимо создать дополнительную шину нейтрали в обход дифавтомата или УЗО. При этом ноль от щита должен сначала идти на ИБП, а затем распределяться на потребителей;
  • нужно обеспечить хорошую вентиляцию внутренних компонентов ИБП. Между устройством и стеной/потолков должен быть зазор 200-400 мм;
  • нельзя ставить бесперебойник рядом с водопроводными или газовыми трубами, под вентилями, местами соединения трубопроводов;
  • устройство обязательно нужно заземлять через розетку с заземлением или через отдельный винт;
  • не допускается параллельное подключение ИБП и электросети к потребителю — необходимо использовать только последовательное соединение;
  • запрещено заряжать аккумуляторы от внешнего зарядного устройства, если батареи подключены к бесперебойнику.

При подключении ИБП к сети важно сначала подсоединять защитный проводник РЕ и нейтраль, а только потом фазу.

Установка, подключение и эксплуатация ИБП

Содержание

Правила размещения ИБП

Согласно статистике сервисной службы ГК «Штиль», более половины преждевременных выходов ИБП из строя связаны либо с размещением устройства в зоне с неподходящими для него условиями, либо с ошибками, допущенными при подсоединении питающей сети или нагрузки.

Обратите внимание!
Поломки, появившиеся вследствие указанных причин, не являются гарантийными случаями!

С помещением, в котором будет эксплуатироваться ИБП, рекомендуется определиться заранее, до покупки изделия. В общем случае оно должно:

  • обеспечивать нахождение температуры и влажности в рамках допустимых для прибора пределов. Большинство бытовых «бесперебойников» рассчитаны на работу в условиях положительных температур, не превышающих значения в 40 С°, и при относительной влажности до 80%;
  • гарантировать достаточную вентиляцию – выделяемое в процессе работы любого ИБП тепло должно своевременно отводится либо за счет естественной циркуляции воздуха вокруг и через корпус прибора, либо с помощью принудительного обдува;
  • исключать контакт прибора с химически активными или легковоспламеняющимися предметами и веществами (в любой форме), а также с водой, в том числе и в виде конденсата;
  • не иметь источников повышенной вибрации и не характеризоваться наличием большого количества мелких летучих частиц, таких как бытовая и строительная пыль, опилки, уголь, мука и т. п.

На каждом конкретном объекте жилой недвижимости вышеприведённым критериям могут соответствовать различные помещения: где-то это будет коридор или кухня, где-то теплая терраса, где-то непыльная и проветриваемая подсобка или цокольный этаж с достаточным воздухообменом.

Если вы не можете самостоятельно определить оптимальное место для установки ИБП, то настоятельно рекомендуем проконсультироваться со специалистом!

В любом случае, не размещайте изделие в районе прямого падения солнечных лучей, в зоне ремонтных работ, рядом с нагревательными приборами и стыками элементов водопроводной сети, а кроме того, в захламлённых помещениях и в помещениях, где важен пониженный уровень шума (спальни, детские комнаты).

Стоит отметить, что дополнительным фактором риска для ИБП является доступ грызунов, домашних животных и маленьких детей.

Располагать ИБП необходимо только на жёстких поверхностях, способных выдержать вес прибора и обеспечить его постоянное нахождение в указанном производителем эксплуатационном положении.

Важно!
Перед монтажом «бесперебойника» навесного исполнения обязательно проверьте нагрузочную способность выбранной стены (особенно в случае гипсокартонной конструкции).

После установки ИБП убедитесь, что, во-первых, ничего не мешает свободному доступу воздуха к вентиляционным отверстиям (обязателен зазор минимум в 20 см до ближайшей поверхности), а во-вторых, что органы управления и индикации находятся в зоне быстрого и легкого доступа (как зрительного, так и ручного).

Особенности подключения ИБП

В бытовой практике ИБП малой мощности обычно используются с отдельной нагрузкой или несколькими нагрузками, более мощные модели – с большой группой нагрузок или для централизованной защиты всей домашней электросети.

Первый случай наиболее простой: защищаемое оборудование и сеть подключаются к изделию с помощью привычного штепсельного соединения (розетка в вилку). Главное заранее убедиться, что вилки и розетки подходят друг к другу.

Важно!
Включать ИБП допустимо только в розетку, имеющую контакт заземления!

Важно!
Некоторые устройства (например, газовые котлы) требуют строгого соблюдения фазности при подключении, то есть совпадения фазного и нейтрального контакта розетки с фазным и нейтральным контактом вилки. Если после подключения к ИБП такой прибор не запускается, то переверните его вилку в розетке «бесперебойника».

Маломощные ИБП (до 3 кВА) имеют компактный корпус, поэтому обычно их стараются разместить в непосредственной близости от защищаемой техники. Будьте внимательны! Условия на этом участке могут не соответствовать требованиям, предъявляемым устройством к месту эксплуатации. При возникновении подобной ситуации установите изделие в более подходящей зоне и соедините с нагрузкой при помощи удлинителя.

Одновременное питание от ИБП нескольких потребителей можно организовать:

  • с помощью электрических разветвителей (двойник, тройник и т.д.) при условии, что подключаемых приборов немного и они находятся рядом;
  • через распределительный щиток – такой вариант удобен при большом количестве рассредоточенных нагрузок.

Важно!
Работы по сборке и установке распределительного щитка требуют навыков электромонтажа и обязательного соблюдения правил электробезопасности, поэтому рекомендуем доверить их профессиональному электрику!

Мощные ИБП способны обеспечить резервирование всех энергопотребляющих систем и устройств в квартире или коттедже. Для этого необходимо выполнить электрическое подсоединение прибора на вводе электричества в дом, после счетчика, но до нагрузочных автоматов. Данный процесс не прост и состоит из нескольких трудоёмких операций, выполнение которых лучше доверить профессионалу (особенно в случае трехфазного ИБП).

Следует отметить, что у ИБП с мощностями от 6 кВА коммутация с входными и выходными цепями осуществляется не через штепсельные разъёмы, а через клеммную колодку, для работы с которой опять же нужны определённые навыки.

Важно!
Продолжительность автономной работы любого ИБП зависит от ёмкости и количества подключенных к нему батарей. В бытовых условиях с размещением большого числа аккумуляторов могут возникнуть проблемы. Поэтому при потребности в длительном резервировании, стоит рассмотреть вариант с использованием связки ИБП и генератора либо запитать от ИБП только группу наиболее важных нагрузок. В жилом доме к таковым можно отнести электроприборы, от функционирования которых напрямую зависит бытовой комфорт и безопасность.

Основные правила монтажа ИБП

В заключение приведём несколько правил и аспектов электрического монтажа ИБП:

  • подключение заземления – обязательно! Если сеть на месте эксплуатации не имеет заземляющего контакта, то рекомендуется её модернизация;
  • недопустимо объединять: входную и выходную нейтраль, выходную нейтраль и заземление, нейтраль нагрузки и заземление;
  • срабатывание УЗО, установленного до ИБП, не приведёт к обесточиванию питающихся от «бесперебойника» цепей. Если вам необходима дополнительная защита от поражения электротоком именно в этих цепях, то подключите дополнительное УЗО после ИБП;
  • несмотря на наличие встроенного автоматического байпаса, рекомендуется организовать идущую мимо ИБП цепь ручного-сервисного байпаса (особенно актуально при подключении мощного устройства на группу нагрузок или весь дом).
Обратите внимание!
Вся изложенная в статье информация касается в первую очередь онлайн ИБП «Штиль», устройства других производителей могут иметь дополнительные ограничения по установке и требования к подключению.

Правильное подключение ИБП к компьютеру, насосу и другим сетевым приборам

После выбора и покупки ИБП встаёт вопрос о том, в какой последовательности и как подключить UPS в систему питания. На самом деле процесс подключения источника бесперебойного питания очень прост, главное начинать любые манипуляции после ознакомления с инструкцией устройства. Заодно можно ознакомиться с управлением ИБП и другими крайне важными факторами. И конечно, лучше всего если подключение источника бесперебойного питания выполняется специалистами.


С чего начать

Перед тем как начать подключение бесперебойника, необходимо проверить аккумуляторную батарею. По правилам перевозки источники бесперебойного питания перевозятся с отключённым аккумулятором, что исключает возможность самопроизвольного включения. Чтобы подключить батарею, необходимо открыть отсек, в котором хранится акб. Там вы сможете увидеть два разъёма, которые необходимо соединить друг с другом.

Начинать подсоединение бесперебойника всегда стоит с подключения нагрузки. Как правило, выходные разъёмы расположены на задней панели ИБП. Количество выходных разъёмов и их тип могут быть разными. По этой причине вам необходимо иметь в соответствующем количестве необходимые кабели для подключения.

Что можно подключить к бесперебойнику? К ИБП можно подключать любую технику за исключением нагрузки с высокой мощностью. К таковой относятся многофункциональные устройства, электрочайники, микроволновки, пылесосы, лазерные принтеры и тому подобная техника. Если вы используете мфу или принтер, то схема подключения ИБП к сети должна включать сетевой фильтр, к которому подключается ИБП и мощные потребители нагрузки.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать.

Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Подключение ИБП к котлу отопления

Как подключить ИБП к котлу? Как известно, котлы отопления и циркуляционные насосы очень чувствительны к питанию. По этой причине в схеме питания котла отопления обязательно должен присутствовать источник бесперебойного питания. Универсальная схема подключения бесперебойного источника питания к котлам ещё не придумана, так как оборудование может сильно отличаться друг от друга.

Некоторые модели котлов требуют помимо правильного подключения фазы и нейтрали, наличия в схеме подключения ИБП так называемой обязательной нейтрали. Сбои в работе у таких моделей возникают при переходе на питание с акб. При этом входная и выходная нейтраль должны быть обязательно разделены.

О том, как подключить бесперебойник к газовому котлу и некоторых тонкостях также может упоминаться в инструкции к самому котлу отопления.

Как подключить бесперебойник к насосу? В целом ситуация с насосами аналогична котлам отопления. И те, и другие относятся к фазозависимому оборудованию, поэтому принципы подключения ИБП аналогичны.

Последовательное подключение ИБП

Изучая вопрос подключения бесперебойника к домашней сети, можно встретить и довольно интересные решения. К таковым относится последовательное подключение нескольких бесперебойников. Подключение бесперебойника к бесперебойнику можно использовать для повышения автономности.  Однако, стоит иметь в виду, что апроксимированный сигнал на выходе ИБП при питании от батареи будет расцениваться другим бесперебойником как некачественное питание. Поэтому ИБП разрядятся практически за одно и тоже время. К таковым относятся ИБП резервного типа и большинство линейно-интерактивных ИБП.

Стоит заметить, что последовательное подключение ИБП выше названных топологий не повышает уровень защиты. При очень сильном скачке напряжения первый в цепи ИБП может выйти из строя, тогда как второй переключит нагрузку на питание от аккумуляторной батареи.

Кроме того, такое подключение повышает риск перегрузки первого бесперебойника в цепи. Номинальная мощность ИБП ограничена, поэтому подключать второй ИБП для увеличения количества розеток бессмысленно. Ещё один минус заключается в увеличении времени переключения на питание от акб, что может привести к отключению техники и потере данных. К тому же, применение такого типа подключения снимает гарантию производителя.

Мы рекомендуем выбирать ИБП, исходя из своих потребностей таким образом, чтобы удовлетворить их на 100% и даже оставить некоторый запас. Если в будущем вам может потребоваться увеличение требуемой мощности, то стоит сразу отдавать предпочтение моделям, конструкция которых предусматривает возможность питания от внешних аккумуляторных батарей. Их количество и мощность также может быть различным.

Специалисты ООО «ВЭК» помогут произвести подключение ИБП любого типа и мощности. Воспользовавшись нашими услугами по подключению оборудования, вы получаете гарантию длительного срока эксплуатации и высокой надёжности системы питания.

Правильное подключение бесперебойника к компьютеру, котлу и другому оборудованию

Оснащение компьютеров и периферии автономной системой электропитания связано с ответом на вопрос: как правильно подключить бесперебойник? После приобретения подходящей модели, нужно ознакомиться с инструкцией по сборке агрегата. Следующий этап – подготовка аккумуляторной батареи к тому, чтобы подключить источник бесперебойного питания. Для этого нужно снять заднюю защитную крышку, подсоединить разъемы АКБ, поскольку перевозка осуществляется в отключенном состоянии.


   Визуальный осмотр позволяет ознакомиться с элементами панели управления, входными гнездами. О том, как подключить бесперебойник, подробно описано в сопроводительных документах. Важно не нарушать последовательность. Штекеры должны соответствовать разъемам, которые располагаются на задней части прибора. В зависимости от модификации устройства, количество и типы посадочных гнезд могут отличаться. Это стоит учесть до того, как подключить блок бесперебойного питания ИБП, на этапе подбора варианта по параметрам.


Как правильно подключить бесперебойник к компьютеру?

К ИБП можно подсоединить любое оборудование, за исключением техники с высокой мощностью номинального или пускового тока: лазерные принтеры, электрические чайники, пылесосы, микроволновки. Надежность того, как подключить источник бесперебойного питания к компьютеру, влияет на подбор дополнительных аксессуаров: сетевого фильтра либо стабилизатора напряжения. Такие меры предосторожности помогут защитить систему от скачков напряжения и внештатных ситуаций.

Правильное подключение бесперебойника к компьютеру происходит в четыре этапа:

  • подсоединение бесперебойного аппарата к электросети без нагрузки на 10-12 часов;
  • когда АКБ полностью зарядится, первым включается в сеть стабилизатор напряжения;
  • второй на очереди – сетевой фильтр, к которому присоединяется шнур питания от ИБП;
  • в разъемы на блоке подключаются: системный блок, монитор, аудиосистема или ноутбук.

Собранная в требуемой последовательности схема свидетельствует о том, что подключение ИБП к компьютеру выполнено. Перед тем, как подключить монитор компьютера к бесперебойнику, понадобится перевести в рабочее положение выключатель стабилизатора и сетевого фильтра. На блоке потребуется нажать кнопку, удерживая ее несколько секунд, пока не загорится индикатор. Успешный старт запуска компьютера свидетельствует об успешном выполнении задачи. Вопрос: как правильно подключить компьютер через бесперебойник, решен положительно.

Что можно подключить к бесперебойнику кроме компьютера?

Электрическое оборудование, отапливающее жилое или общественное помещение, важно защитить от сбоев в работе. Разобраться с тем, как подключить бесперебойник к отопительному котлу и циркуляционному насосу, несложно. Сборка выполняется по принципу подсоединения компьютерного оборудования или бытовой техники. Использование разновидностей, работающих по принципу off-line или on-line inteactive, приводит к кратковременному обесточиванию котлов перед переходом в автономный режим.

Долговечную и стабильную работу гарантирует on-line тип, поскольку такое подключение ИБП к котлу обеспечивает непрерывное функционирование системы при отсутствии напряжения в сети. Увеличить длительность работы в режиме онлайн можно с помощью дополнительного внешнего аккумулятора или нескольких АКБ. В холодное время года подключение UPS к агрегатам отопления способствует комфортной атмосфере в квартире или офисе.

Как подключить трансформатор от источника бесперебойного питания?

Когда аккумуляторная батарея выходит из строя, а ее замена экономически нецелесообразна, тогда остаются варианты повторного использования оставшихся внутри ИБП элементов конструкции. Допускается эксплуатировать, в качестве блока питания либо портативного зарядного устройства, работоспособный трансформатор от бесперебойника. Подключение к электросети и допустимая нагрузка зависят от конкретной модели или мощности нерабочего устройства.

Способы применения связаны с техническими параметрами и сохранностью внутренних обмоток трансформатора с бесперебойника. Как подключить безопасно устройство к сети, подскажет практикующий специалист-электрик. Вопрос: можно ли подключать ИБП к ИБП, также решается положительно.

Как подключить шуруповерт к бесперебойнику от компьютера?

Продлить жизнь шуруповерту, ресурс аккумуляторной батареи которого полностью закончился, удается с помощью несложных манипуляций. Понадобится действующий ИБП с аккумулятором на 12 вольт и емкостью в районе 10 Ач. Подключение бесперебойника к инструменту выполняется через прямой 12-тивольтовый разъем. Нужен предохранитель либо автомат на 16 ампер. Время работы шуруповерта составит полный рабочий день, а подзарядить устройство можно ночью.

К мощным моделям подсоединяют даже инверторный сварочный аппарат. Подключение к источнику бесперебойного питания осуществляется с учетом нагрузки. Чтобы учесть характеристики пускового тока, потребуется подобрать номиналы, в полтора раза превышающие мощность сварочного агрегата. Подключение ИБП к сети возможно с различными присоединенными устройствами.

Схемы подключения ИБП

Эффективность функционирования источников бесперебойного питания, их долговечность зависят от множества факторов, одним из которых является правильно выбранная схема подключения ИБП.

Используются три основные схемы подсоединения ИБП к сети электропитания и защищаемым потребителям.

Резервная схема подключения

При таком способе подсоединения основное питание нагрузок происходит посредством первичной электросети. Как только возникает минимальная угроза в связи с критичными неполадками в сети в действие вступают аккумуляторы источника бесперебойного питания. Подобная методика отличается несколькими недостатками, начиная с наличия временного отрезка на реагирование ИБП и заканчивая лишь незначительной фильтрацией возникших возмущений. Вследствие этого резервная схема подключения ИБП применяется для защиты некритичного оборудования, которое спокойно переносит как временное отключение питания, так и отклонение параметров электрического тока от установленной нормы в определенном диапазоне. Это характерно для домашних компьютеров, бытовой техники, а также иных терминалов, которые не выполняют сложные вычислительные либо измерительные действия и не являются хранителями важной информации.

Интерактивная схема подключения

Такой способ включает в общее звено и используемый на выходе из цепи ступенчатый стабилизатор, который корректирует параметры выходного напряжения в некоторой степени. То есть, дополнительно к защите от сбоев или отключения энергоснабжения в данном случае ИБП еще и фильтрует высоковольтные скачки напряжения, оберегая потребителя от перенапряжения и короткого замыкания.

Современные источники, используемые в такой схеме подключения, способны предоставить максимально эффективную защиту, с высокой точностью корректируя параметров напряжения. Подобная методика обладает и определенными недостатками: хотя время реагирования снижено в разы, на такой же коэффициент уменьшается и КПД источников бесперебойного питания.

Неавтономная схема подключения

Подобную схему подключения называет еще и методикой двойного преобразования. Ее суть заключается в том, что питание потребителей происходит не от основной электросети, а непосредственно от аккумуляторных батарей ИБП. Поступающее на вход напряжение подвергается корректировке посредством инвертора, преобразуясь при этом в постоянный электроток, заряжающий АКБ.

Они же, в свою очередь, выдают на выходе опять же преобразованное напряжение в переменный ток. Однако при этом происходит абсолютно полная фильтрация разнообразных возмущений, устанавливается максимально точное значение параметров электротока (значения напряжения и частоты), отклонение от нормы в этом случае может составлять не более 0,1%. Основным преимуществом подобной схемы подключения является еще и отсутствие времени на реагирование ИБП, что крайне необходимо для оборудования, крайне чувствительного к таким провалам в энергоснабжении.

Советы по подключению ИБП

  • Приобретя ИБП, не стремитесь сразу же пускать его в дело. Необходимо уравновесить (особенно зимой) внутреннюю температуру прибора с температурой внешней среды. Это позволит избежать образования конденсата на встроенных модулях ИБП.
  • Включив источник в сеть, не спешите подключать к нему нагрузку. Устройству требуется некоторое время, чтобы подзарядить аккумуляторы.
  • Оборудование, которое в момент запуска становится источником пиковой нагрузки, требует специального источника бесперебойного питания. Либо подбирается модель повышенной мощности с учетом параметров стартовых токов.
  • Во избежание короткого замыкания и возникновения импульсных возмущений рекомендуется создать надежное заземление устройства.
  • Следует оградить ИБП от попадания на него влаги, также не рекомендуется устанавливать источник в помещениях с атмосферой повышенной влажности.
  • Важно четко настраивать функционирующий прибор, что особенно характерно для его порогов чувствительности. В будущем это избавит от частых и ненужных запусков ИБП даже в отсутствие угрозы, а также увеличит срок его эксплуатации.

Подключение ИБП — Информация

Чтобы источник бесперебойного питания (ИБП) служил Вам максимально долго, следуйте приведенным советам:

1. Прежде чем включать новый ИБП, зарядите батареи

Батареи нового ИБП не заряжены. Если Вы сразу поставите ИБП под нагрузку, батареи не смогут обеспечить должное поддержание питания. Более того, диагностическая процедура самотестирования, автоматически запускаемая при каждом включении ИБП, проверяет состояние батареи. Поскольку батарея, будучи незаряженной, справиться с нагрузкой не может, ИБП может сообщить, что батарея неисправна и требует замены.

Дайте батареям зарядиться. Оставьте ИБП подключенным к сети на 24 часа. Первая зарядка батарей требует больше времени, чем обычная штатная зарядка, регламентированная в техническом описании ИБП. Сам ИБП при этом может быть выключен.

Если Вы принесли ИБП с холода, дайте ему согреться при комнатной температуре в течение нескольких часов.

2. Подключайте к ИБП нагрузку, которая требует действительно бесперебойного питания

Применение ИБП оправдано если потеря питания может привести к потере данных — персональные компьютеры, серверы, маршрутизаторы, внешние модемы, стримеры, дисководы и т. п. Для защиты от разрядов и помех оборудования, не содержащего важную информацию, достаточно применять сетевой фильтр или, при значительных колебаниях напряжения в сети, сетевой стабилизатор.

Принтеры, сканнеры, и тем более осветительные лампы, не нуждаются в ИБП.

Если принтер потеряет питание во время печати, то испортится только лист бумаги — ценность, несопоставимая со стоимостью ИБП. Более того, подключенный к ИБП принтер, при переходе на питание от батарей просто расходует на себя их энергию, отнимая ее у компьютера.

3. Не подключайте к ИБП лазерные принтеры

Лазерный принтер при работе периодически потребляет пиковую мощность (1−2 кВА), в несколько раз превышающую его среднюю мощность, указанную в его паспорте (300−600 ВА). Если ИБП будет перегружен хотя бы на пару секунд, он отключит всю нагрузку, в том числе и компьютер. Если же Вам «ну очень нужна бесперебойная печать», выбирайте ИБП мощностью 1.5−2 кВА.

4. Не перегружайте ИБП

Выбирайте ИБП, мощность которого больше суммарной мощности нагрузки. Обязательно учтите разницу между ваттами и вольт-амперами. Мощность ИБП заявляется в ВА, а потребляемая мощность оборудования чаще всего в Вт. Для компьютерного типа нагрузки существует соотношение: Мощность (ВА) = Мощность (Вт) / 0.7.

5. Постарайтесь обеспечить заземление

Без должного заземления эффективность подавления помех будет снижена.

6. Соблюдайте правила эксплуатации

Не переохлаждайте (ниже 0° С) и не перегревайте ИБП (выше 40° С). Не подвергайте ИБП воздействию влаги. Помните — ИБП, даже отключенный от всего, может создать напряжение 220 В, опасное для жизни!

7. Не забывайте о том, что ИБП позволяет корректировать пороги перехода на батареи

Если Ваш ИБП то и дело переходит на батареи, проверьте, правильно ли он настроен. Может быть, порог срабатывания или чувствительность выставлены слишком высоко.

8. Тестируйте ИБП

Периодически запускайте процедуру самотестирования. Вы всегда можете быть уверены, что Ваш ИБП полностью готов к работе

9. Не выключайте ИБП из сети

Выключайте ИБП кнопкой на передней панели, но не выдергивайте его шнур из розетки, если только Вы не покидаете его на длительный срок. В выключенном состоянии ИБП осуществляют зарядку батарей.

Как правильно подключить ибп к сети

После выбора и покупки ИБП встаёт вопрос о том, в какой последовательности и как подключить UPS в систему питания. На самом деле процесс подключения источника бесперебойного питания очень прост, главное начинать любые манипуляции после ознакомления с инструкцией устройства. Заодно можно ознакомиться с управлением ИБП и другими крайне важными факторами. И конечно, лучше всего если подключение источника бесперебойного питания выполняется специалистами.

С чего начать

Перед тем как начать подключение бесперебойника, необходимо проверить аккумуляторную батарею. По правилам перевозки источники бесперебойного питания перевозятся с отключённым аккумулятором, что исключает возможность самопроизвольного включения. Чтобы подключить батарею, необходимо открыть отсек, в котором хранится акб. Там вы сможете увидеть два разъёма, которые необходимо соединить друг с другом.

Начинать подсоединение бесперебойника всегда стоит с подключения нагрузки. Как правило, выходные разъёмы расположены на задней панели ИБП. Количество выходных разъёмов и их тип могут быть разными. По этой причине вам необходимо иметь в соответствующем количестве необходимые кабели для подключения .

Что можно подключить к бесперебойнику? К ИБП можно подключать любую технику за исключением нагрузки с высокой мощностью. К таковой относятся многофункциональные устройства, электрочайники, микроволновки, пылесосы, лазерные принтеры и тому подобная техника. Если вы используете мфу или принтер, то схема подключения ИБП к сети должна включать сетевой фильтр, к которому подключается ИБП и мощные потребители нагрузки.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать. Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Подключение ИБП к котлу отопления

Как подключить ИБП к котлу? Как известно, котлы отопления и циркуляционные насосы очень чувствительны к питанию. По этой причине в схеме питания котла отопления обязательно должен присутствовать источник бесперебойного питания. Универсальная схема подключения бесперебойного источника питания к котлам ещё не придумана, так как оборудование может сильно отличаться друг от друга.

Некоторые модели котлов требуют помимо правильного подключения фазы и нейтрали, наличия в схеме подключения ИБП так называемой обязательной нейтрали. Сбои в работе у таких моделей возникают при переходе на питание с акб. При этом входная и выходная нейтраль должны быть обязательно разделены.

О том, как подключить бесперебойник к газовому котлу и некоторых тонкостях также может упоминаться в инструкции к самому котлу отопления.

Как подключить бесперебойник к насосу? В целом ситуация с насосами аналогична котлам отопления. И те, и другие относятся к фазозависимому оборудованию, поэтому принципы подключения ИБП аналогичны.

Последовательное подключение ИБП

Изучая вопрос подключения бесперебойника к домашней сети, можно встретить и довольно интересные решения. К таковым относится последовательное подключение нескольких бесперебойников. Подключение бесперебойника к бесперебойнику можно использовать для повышения автономности. Однако, стоит иметь в виду, что апроксимированный сигнал на выходе ИБП при питании от батареи будет расцениваться другим бесперебойником как некачественное питание. Поэтому ИБП разрядятся практически за одно и тоже время. К таковым относятся ИБП резервного типа и большинство линейно-интерактивных ИБП.

Стоит заметить, что последовательное подключение ИБП выше названных топологий не повышает уровень защиты. При очень сильном скачке напряжения первый в цепи ИБП может выйти из строя, тогда как второй переключит нагрузку на питание от аккумуляторной батареи.

Кроме того, такое подключение повышает риск перегрузки первого бесперебойника в цепи. Номинальная мощность ИБП ограничена, поэтому подключать второй ИБП для увеличения количества розеток бессмысленно. Ещё один минус заключается в увеличении времени переключения на питание от акб, что может привести к отключению техники и потере данных. К тому же, применение такого типа подключения снимает гарантию производителя.

Мы рекомендуем выбирать ИБП, исходя из своих потребностей таким образом, чтобы удовлетворить их на 100% и даже оставить некоторый запас. Если в будущем вам может потребоваться увеличение требуемой мощности, то стоит сразу отдавать предпочтение моделям, конструкция которых предусматривает возможность питания от внешних аккумуляторных батарей. Их количество и мощность также может быть различным.

Специалисты ООО «ВЭК» помогут произвести подключение ИБП любого типа и мощности. Воспользовавшись нашими услугами по подключению оборудования, вы получаете гарантию длительного срока эксплуатации и высокой надёжности системы питания.

Если вы уже определились с выбором ИБП для вашего котла, следующей задачей будет правильно его установить и подключить.

Кстати, можете проверить себя, не совершили ли вы катастрофической ошибки при покупке бесперебойника. Узнать об этом можно из статьи «5 ошибок при выборе ИБП для газового котла«.

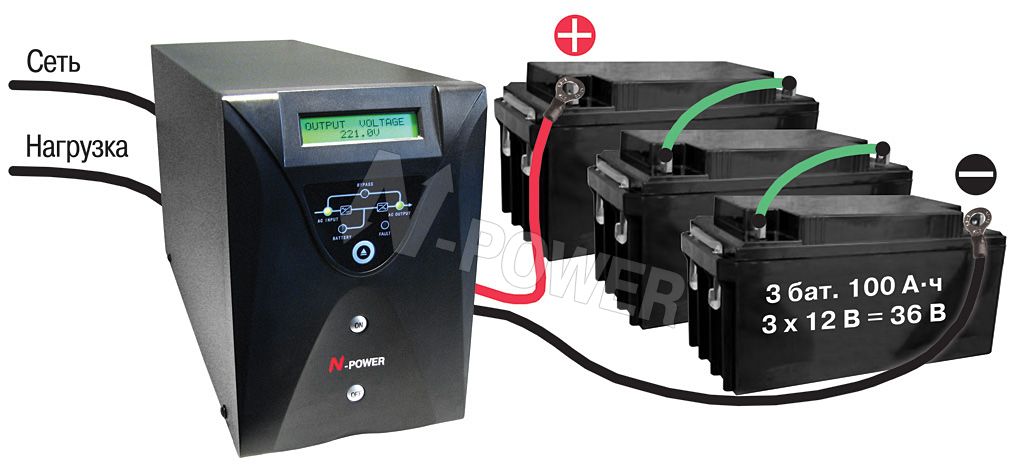

В первую очередь ИБП необходимо подсоединить к аккумуляторам. При подключении батареи к инвертору он должен находиться в выключенном состоянии.

Для подсоединения чаще всего используются провода двух цветов:

    красный – к плюсовой клемме аккумуляторной батареи
    черный – к минусовой

Не во всех моделях есть защита от переполюсовки, поэтому проверяйте полярность внимательнее.

При подключении второй клеммы, вполне возможно появление искры, что считается допустимым.

Хорошо подтягивайте контакты, но чрезмерного усилия здесь не требуется.

Если у вас две батареи, то предварительно их нужно последовательно соединить друг с другом.

Если нет заводской перемычки, сделайте ее из медного провода сечением минимум 16мм и медных наконечников.

Соединять между собой нужно плюсовой и минусовой контакты разных АКБ. И только после этого подкидывайте провода от UPS на оставшиеся клеммы ”+” и ”-”.

А если у вас есть 3,4,5 шт батарей, можно их все подключить таким же способом? В этом моменте также будьте внимательны.

Не монтируйте аккумуляторов больше чем разрешено заводской инструкцией. Это также может быть обговорено заводом производителем.

Если все нормально, отключаете питание. Теперь нужно подсоединить к ИПБ сам котел. Для этого его нужно обесточить.

и подключить через выходную розетку бесперебойника.

После чего, запустить ИБП и далее сам котел.

Проверьте что показывает индикация на табло.

Там обычно высвечиваются следующие данные:

    входное напряжение
    выходное напряжение
    процент загрузки
    напряжение на аккумуляторе

Подключение через ближайшую вилку с розеткой, самый простой способ и тут ни у кого неразрешимых сложностей возникнуть не должно.

А вот если мощность ИБП большая, то его придется подключать непосредственно от распределительного щитка. Придется устанавливать отдельные автоматические выключатели и тянуть выделенную линию на отдельные токоприемники.

Схема подключения будет выглядеть следующим образом:

Для проверки автономности, необходимо первый раз искусственно имитировать отключение электроэнергии. Для этого выключите фазный автомат питания в щитке на котельную.

Именно автомат, а не вилку из розетки. Для фазозависимых моделей важно не разрывать фазу и ноль одновременно.

После того, как пропало питание от сети, на жк дисплее должно высветиться, что входящее напряжение равно нулю, а исходящее по прежнему в пределах 220В.

Далее следует проверить электророзжиг котла. Отключаете его от питания и заново включаете.

Если в вашем ИБП не правильная синусоида, то электророзжиг не зажгется.

Если же все прошло успешно, вы можете быть уверены, что ваша котельная защищена на 100%. Даже когда вас нет дома.

    температура помещения

Ту комнату, где находится источник питания и его батарея, желательно также прогревать до температур от 18 до 25 градусов. В противном случае это все скажется на емкости АКБ и сроках ее службы.

А еще, если в ней не поддерживать постоянный температурный режим, то перепады «тепло-холодно» могут способствовать появлению конденсата внутри оборудования.

Не забывайте про вентиляционные отверстия для охлаждения у инвертора.

    все электроприборы должны быть по возможности максимально удалены от газовых и водопроводных труб

И уж тем более не нужно ставить их под вентилями или любыми соединительными стыками и муфтами.

    обязательно используйте розетку с заземлением, либо заземляйте сам корпус прибора через отдельный винт

ИБП это фактически активный фильтр внешнего сигнала сети. Через него может происходить сброс излишков потенциала на землю.

    не рекомендуется ставить бесперебойник и аккумуляторы непосредственно на пол

Делайте какую-нибудь подложку. Хоть на табуретку поставьте.

Во-первых, это обеспечит изоляцию от холодного основания. Во-вторых, защитит оборудование от возможных протечек в системе водоснабжения.

    параллельное подключение источника и сети запрещено

Разрешается только последовательное соединение инвертора и потребителя.

    нельзя заряжать АКБ от внешнего зарядного устройства, если он в этот момент подключен к ИБП

Есть так называемые фазозависимые котлы отопления. Для них критичен момент, куда подается фаза, а куда ноль.

В случае отказа в запуске котла от ИБП, попробуйте перевернуть вилку питания на 180 градусов и уже в этом положении опять воткнуть ее в розетку.

Для таких моделей также критично подключения через УЗО или дифф.автомат. При его срабатывании, происходит разрыв как фазного, так и нулевого провода.

ИБП подает напряжение от аккумуляторов. Но так как нейтраль на УЗО потеряна, котел ”видит” на входе напряжение на обоих контактах. Что плюсовая клемма, что минусовая, по сути обе являются потенциалом.

Поэтому газовая горелка просто не поджигается.

Единственным решением в этом случае будет провести отдельную линию в обход УЗО или дифф.автомата. По этой же причине, не следует собирать схему ИБП через двухполюсные автоматы. Хотя при сборке некоторых схем без них не обойтись.

Еще одной частой ошибкой схемы является подключение нейтрали не через ИБП, а напрямую к электрооборудованию, связанному с работой котла. Например так:

Из-за этого будет наблюдаться некорректная работа самого инвертора. Фактически вы лишаете его замкнутой цепи, в то время когда он сам является источником разницы потенциалов.

Правильная схема будет выглядеть следующим образом:

То есть, ноль должен сначала идти на бесперебойник, и только потом через отдельную нулевую шинку распределяться по оборудованию.

После выбора и покупки ИБП встаёт вопрос о том, в какой последовательности и как подключить UPS в систему питания. На самом деле процесс подключения источника бесперебойного питания очень прост, главное начинать любые манипуляции после ознакомления с инструкцией устройства. Заодно можно ознакомиться с управлением ИБП и другими крайне важными факторами. И конечно, лучше всего если подключение источника бесперебойного питания выполняется специалистами.

С чего начать

Перед тем как начать подключение бесперебойника, необходимо проверить аккумуляторную батарею. По правилам перевозки источники бесперебойного питания перевозятся с отключённым аккумулятором, что исключает возможность самопроизвольного включения. Чтобы подключить батарею, необходимо открыть отсек, в котором хранится акб. Там вы сможете увидеть два разъёма, которые необходимо соединить друг с другом.

Начинать подсоединение бесперебойника всегда стоит с подключения нагрузки. Как правило, выходные разъёмы расположены на задней панели ИБП. Количество выходных разъёмов и их тип могут быть разными. По этой причине вам необходимо иметь в соответствующем количестве необходимые кабели для подключения .

Что можно подключить к бесперебойнику? К ИБП можно подключать любую технику за исключением нагрузки с высокой мощностью. К таковой относятся многофункциональные устройства, электрочайники, микроволновки, пылесосы, лазерные принтеры и тому подобная техника. Если вы используете мфу или принтер, то схема подключения ИБП к сети должна включать сетевой фильтр, к которому подключается ИБП и мощные потребители нагрузки.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать. Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Подключение ИБП к котлу отопления

Как подключить ИБП к котлу? Как известно, котлы отопления и циркуляционные насосы очень чувствительны к питанию. По этой причине в схеме питания котла отопления обязательно должен присутствовать источник бесперебойного питания. Универсальная схема подключения бесперебойного источника питания к котлам ещё не придумана, так как оборудование может сильно отличаться друг от друга.

Некоторые модели котлов требуют помимо правильного подключения фазы и нейтрали, наличия в схеме подключения ИБП так называемой обязательной нейтрали. Сбои в работе у таких моделей возникают при переходе на питание с акб. При этом входная и выходная нейтраль должны быть обязательно разделены.

О том, как подключить бесперебойник к газовому котлу и некоторых тонкостях также может упоминаться в инструкции к самому котлу отопления.

Как подключить бесперебойник к насосу? В целом ситуация с насосами аналогична котлам отопления. И те, и другие относятся к фазозависимому оборудованию, поэтому принципы подключения ИБП аналогичны.

Последовательное подключение ИБП

Изучая вопрос подключения бесперебойника к домашней сети, можно встретить и довольно интересные решения. К таковым относится последовательное подключение нескольких бесперебойников. Подключение бесперебойника к бесперебойнику можно использовать для повышения автономности. Однако, стоит иметь в виду, что апроксимированный сигнал на выходе ИБП при питании от батареи будет расцениваться другим бесперебойником как некачественное питание. Поэтому ИБП разрядятся практически за одно и тоже время. К таковым относятся ИБП резервного типа и большинство линейно-интерактивных ИБП.

Стоит заметить, что последовательное подключение ИБП выше названных топологий не повышает уровень защиты. При очень сильном скачке напряжения первый в цепи ИБП может выйти из строя, тогда как второй переключит нагрузку на питание от аккумуляторной батареи.

Кроме того, такое подключение повышает риск перегрузки первого бесперебойника в цепи. Номинальная мощность ИБП ограничена, поэтому подключать второй ИБП для увеличения количества розеток бессмысленно. Ещё один минус заключается в увеличении времени переключения на питание от акб, что может привести к отключению техники и потере данных. К тому же, применение такого типа подключения снимает гарантию производителя.

Мы рекомендуем выбирать ИБП, исходя из своих потребностей таким образом, чтобы удовлетворить их на 100% и даже оставить некоторый запас. Если в будущем вам может потребоваться увеличение требуемой мощности, то стоит сразу отдавать предпочтение моделям, конструкция которых предусматривает возможность питания от внешних аккумуляторных батарей. Их количество и мощность также может быть различным.

Специалисты ООО «ВЭК» помогут произвести подключение ИБП любого типа и мощности. Воспользовавшись нашими услугами по подключению оборудования, вы получаете гарантию длительного срока эксплуатации и высокой надёжности системы питания.

How-To: объединить ваш ИБП в сеть | Engadget

В последнее время электросеть, похоже, пошла к черту. Источник бесперебойного питания (ИБП) больше не является дополнительным оборудованием — не зря в очень приличном ИБП есть порт компьютерного интерфейса. Если ваш компьютер подключен к порту и программное обеспечение настроено, ИБП может дать вашему компьютеру команду безопасно выключиться до того, как разрядится батарея.

Есть пара машин с общим ИБП? В сегодняшнем практическом руководстве мы покажем вам, как использовать вашу сеть, чтобы выключить все подключенные к ней компьютеры и сохранить ваши драгоценные данные в безопасности.

Чтобы настроить ИБП на работу двух (или более) машин, вам нужно будет использовать сетевое соединение, чтобы сообщить другим машинам, что им делать. Шаг первый: не забудьте подключить сетевой концентратор или переключиться на ИБП! В качестве сегодняшнего практического руководства у нас будет машина под управлением Ubuntu Linux и машина под управлением Windows XP. ИБП подключается к Linux-серверу через последовательный (или USB) кабель. Блок Linux предоставит информацию о состоянии ИБП машине Windows. Когда мы закончим, обе машины можно будет безопасно выключить во время длительного отключения электроэнергии.Новые устройства APC, похоже, включают в себя USB-кабели. Большинство старых ИБП APC (например, наш удобный BackUPS 500) имеют последовательный порт. Если вам нужно построить новый последовательный кабель, как это сделали мы, быстрое посещение pinouts.ru может предоставить информацию, необходимую для этого. Если у вас всего одна машина с Windows, вы можете использовать базовые функции ИБП XP. (Мы всегда считаем, что установка меньшего количества программного обеспечения — это хорошо.) Просто откройте панель управления питанием и щелкните вкладку «ИБП». Конфигурация проста, но не очень гибка — даже немного раздражает, поскольку она не включает метод проверки вашего ИБП без выключения машины.Мы поговорим о настройке сетевого клиента для Windows позже. Установить Network UPS Tools под Ubuntu Linux очень просто. Откройте менеджер синаптических пакетов (в меню Система-> Администрирование) и найдите «орех». Выберите пакет для установки и нажмите Применить. Чтобы все заработало, нам нужно создать и отредактировать пять файлов конфигурации в нашем Linux.

Отредактируйте / etc / default / nut в своем любимом редакторе (пример: sudo vi / etc / default / nut). Измените параметры, чтобы они соответствовали приведенным выше (т.е. с нет на да)
Создайте и отредактируйте /etc/nut/ups.conf — (sudo vi /etc/nut/ups.conf)
Конфигурация довольно проста. Список совместимости — хорошее место для начала. Проверьте список совместимости, чтобы узнать, какой драйвер / тип обновления указать. Для наших APC BackUPS это просто общий драйвер ИБП, и мы использовали последовательный порт ttyS0.
Это должно выглядеть так:
[deskups]
driver = genericups
port = / dev / ttyS0
upstype = 2

После настройки вы можете запустить upsdrvctl start, чтобы проверить, работает ли ваш драйвер ИБП.
Нам пришлось быстро выполнить команду chmod 777 / dev / ttyS0, чтобы все заработало. Если у вас два последовательных порта, возможно, вам придется попробовать использовать / dev / ttyS1 вместо этого.

Создайте и отредактируйте /etc/nut/upsd.conf. (sudo vi /etc/nut/upsd.conf)
Наш удаленный ящик Windows расположен по IP-адресу 10.0.0.57, измените его по своему усмотрению.
Если вы хотите разрешить вашу локальную сеть, введите сетевой адрес (например, 10.0.0.0/24)
ACL all 0.0.0.0/0
ACL remote 10.0.0.57/32
ACL localhost 127.0.0.1/32

ACCEPT localhost
ПРИНЯТЬ удаленный
ОТКАЗАТЬ все

Создайте / etc / nut / upsd.пользователей. Введите следующее:
[monser]
password = USERPASS
allowfrom = local
upsmon master

Создайте /etc/nut/upsmon.conf, добавьте следующее:
MONITOR ups-a-name-o @ localhost 1 monser USERPASS master
SHUTDOWNCMD «/ sbin / shutdown -h +0»
замените MASTERPASS своим мастер-паролем.

Получите копию последней версии WinNUT здесь. Скачайте и установите обычным способом. В конце установщика запустится инструмент настройки WinNut.

Нажмите кнопку «Изменить» рядом с путем к файлу конфигурации.
В первую пустую строку добавьте следующие
MONITOR [email protected] 1 upsmon USERPASS slave
deskups — это имя ИБП.
10.0.0.10 — это IP-адрес нашего Linux-сервера.
1 означает, что 1 ИБП должен работать, чтобы блок работал.
USERPASS — пароль от файла upsd.users. Подчиненное устройство
сообщает коробке, что необходимо как можно скорее выключиться, чтобы ведущее устройство могло выключиться первым.
Сохраните файл и закройте блокнот.
Вернитесь к инструменту настройки, нажмите «Применить» и запустите WinNUT.

Для тестирования просто нажмите и удерживайте кнопку в положении «Тест». Вы получите несколько уведомлений в окне Linux, а на компьютере с Windows должно появиться всплывающее окно. Как только все заработает нормально, откройте инструмент настройки WinNUT и настройте его на запуск как службу, которая запускается автоматически. Службы Ubuntu должны запуститься благодаря изменениям, внесенным в / etc / default / nut.

Если у вас есть пара компьютеров с Windows, с которыми вы хотели бы это сделать, это сложно.Хорошо, у нас есть несколько хитростей: нам повезло подключить устройства GPS к последовательным портам нескольких хостов, просто соединив порты вместе. Возможно, вы сможете сделать аналогичный взлом, но мы его не тестировали. Так что не приходите к нам с плачем, если вы его сломаете.

В противном случае так и должно быть. Пусть начнутся откатные отключения и отключения электроэнергии!

Все продукты, рекомендованные Engadget, выбираются нашей редакционной группой, независимо от нашей материнской компании. Некоторые из наших историй содержат партнерские ссылки.Если вы покупаете что-то по одной из этих ссылок, мы можем получать партнерскую комиссию.

[решено] APC UPS с сетевыми картами и без

Я унаследовал 2 ИБП, в одном из которых есть сетевая карта, а в другом — нет. Оба они — SmartUPS от APC.

Я установил PowerChute на машину, подключенную к USB-RJ45. А вот сетевой пока не забирают. Я попытался использовать мастер настройки IP-конфигурации устройства, но он ничего не улавливает.

Как мне попасть в интерфейс настройки этого элемента?


Табаско

OP

Патрисия (APC)

Этот человек — проверенный профессионал.

подтвердите ваш аккаунт чтобы ИТ-специалисты увидели, что вы профессионал. 29 августа 2017 г., 19:30 UTC

Представитель бренда APC by Schneider Electric

Эксперт по источникам бесперебойного питания (ИБП)

46 Лучшие ответы

115 полезных голосов

Привет, Гленн,

Прошу прощения за проблемы, с которыми вы столкнулись при установке PowerChute Business Edition.К сожалению, PowerChute Business Edition не работает с картами сетевого управления. Для PowerChute Business Edition требуется USB-соединение или последовательное соединение между сервером, на котором работает PowerChute Business Edition, и ИБП. Программное обеспечение выключения, которое используется с картами сетевого управления, — это PowerChute Network Shutdown. Вам нужно будет назначить действующий IP-адрес, маску подсети и шлюз по умолчанию для карты сетевого управления, как описано в FAQ dbeato по ссылке выше. После этого вы сможете получить доступ к веб-интерфейсу карты, чтобы просмотреть ее статус.PowerChute Network Shutdown — это программа для выключения, которую вы используете на сервере, который подключен к ИБП с помощью карты сетевого управления. PowerChute Network Shutdown доступен для загрузки, выбрав Software Upgrades — PowerChute Network Shutdown в разделе Filter by Software / Firmware по ссылке ниже:

http://www.apc.com/us/en/tools/download/

Альтернативно , если вы предпочитаете использовать программное обеспечение PowerChute Business Edition, вам необходимо извлечь карту сетевого управления из ИБП и подключить к ИБП соответствующий кабель.Я был бы рад посоветовать вам правильный кабель для вашего Smart-UPS, если вы сообщите мне точный номер модели Smart-UPS, указанный на белой наклейке со штрих-кодом на задней панели устройства. Я привел ссылку на часто задаваемые вопросы ниже, в которых содержатся инструкции по правильному удалению и установке смарт-карт для управления сетью:

http://www.apc.com/us/en/faqs/FA156132/

Сообщите мне, есть дополнительные вопросы или проблемы.

Патрисия

[решено] Подключение к APC UPC — Общий форум оборудования

Привет, Сообщество!

Пожалуйста, скажите, что кто-то, читающий это, может мне помочь! Я просто хочу подключиться к своему ИБП APC SUA3000 Smart UPS, чтобы настроить сеть, чтобы я мог удаленно отслеживать ее статистику.Я знаю, что это звучит просто, и похоже, что ЛЮБОЙ должен уметь это делать, а я не могу. Я попытался подключиться через последовательный кабель (тем не менее, последовательный кабель APC, который мне пришлось купить, потому что вы можете использовать ТОЛЬКО последовательные кабели APC). После подключения последовательного кабеля я открыл гипертерминал с предложенными настройками, и мне не повезло. . Затем я попытался подключиться к странному разъему Ethernet на задней панели и перейти к 10.0.0.9 в соответствии с инструкциями, но ничего.

Требуется ли для этого программное обеспечение APC? Я бы подумал, что подключение напрямую с помощью последовательного кабеля обойдется без какого-либо программного обеспечения.Кто-то из более миллиона пользователей Spiceworks наверняка делал это раньше и точно знает, что мне сказать!

Спасибо за помощь!


Тайский перец

OP

Мерлинпр 16 декабря 2010 г., 14:59 UTC

Это сетевая карта, которую вы установили в свой ИБП?

http://www.apc.com/products/resource/include/techspec_index.cfm?base_sku=AP9630

Если да, то пробовали ли вы использовать «Мастер настройки IP-конфигурации устройства сетевого управления» для его настройки? Если у вас нет этого приложения, вы можете скачать его отсюда:

http: // www.apc.com/products/resource/include/techspec_index.cfm?base_sku=AP9630&tab=Software

Подключите ИБП к той же сети, что и компьютер, который вы используете для его настройки. Вы можете установить мастер настройки и следовать пошаговым инструкциям, которые можно найти на той же странице. Я давно этим не занимался, но насколько я помню, с этим программным обеспечением все очень просто.

лайфхаков, связанных со штормом: включите кабельный модем и Wi-Fi

Увеличить / Совместными усилиями…

Сезон ураганов 2017

Посмотреть больше историй

Перед тем, как мы начнем, важно как можно четче заявить следующее: , если вы находитесь в районе, который находится под обязательной эвакуацией из-за приближающегося урагана, прекратите читать эту статью и выйдите . Не пытайтесь пережить шторм. Если ты не уйдешь сейчас, ты можешь умереть. Ваши вещи не стоят вашей жизни. Уберайся немедленно. Вы можете прочитать это позже, когда будете в безопасности.

По личному опыту, одна из самых неприятных вещей в том, чтобы застрять в шторме, — это оторванность от реальности и отстранение от нормальности.Знакомая и безопасная обстановка становится угрожающей, когда пропадает электричество и воет ветер. Особенно для людей, которые привыкли все время быть в сети, потеря электричества в результате бедствия и отсутствие связи могут быть ужасными.

Хотя для многодневного отключения электроэнергии мало что можно сделать, кроме покупки генератора — решение, которое имеет свои собственные проблемы, поскольку количество смертей, связанных с генератором, как правило, превышает количество смертей, связанных с ураганом, в любом конкретном урагане, приземляющемся в США. — это — быстрый способ восполнить перебои в подаче электроэнергии, вызванные несколькими изолированными часами без электричества здесь и там: подключите компоненты инфраструктуры к источнику бесперебойного питания.

Сок рассыпной

ИБП

предназначены не только для компьютеров. Принято считать, что у вас обязательно должен быть ИБП, способный поддерживать ваш настольный компьютер (-ы) в сети хотя бы несколько минут при отключении электроэнергии; однако тот же ИБП, который работает с вашими настольными компьютерами, будет работать и с вашим сетевым оборудованием. Это работает даже лучше, если вашим основным компьютером является ноутбук, в который уже встроена собственная большая батарея.

Если электричество отсутствует на несколько дней, то ИБП для сетевого оборудования вам не поможет.

Что-то вроде этого ИБП Cyberpower подойдет (я знаю, что этот подойдет, потому что у меня их несколько, один из которых подключен к моему кабельному модему, маршрутизатору и переключателю питания через Ethernet). Хитрость в том, что большинство устройств вашей домашней инфраструктуры маломощны, потребляя не более десятка ватт. Тот же ИБП, способный поддерживать ваш настольный компьютер и монитор включенными в течение 15 минут, скорее всего, будет питать ваш кабельный модем, маршрутизатор и точки доступа Wi-Fi (если они разделены) в течение 90 минут или более.

Реклама

Ваш интернет-провайдер обычно остается в сети во время сбоев, потому что инфраструктура большинства интернет-провайдеров защищена резервным источником питания — обычно с батареями и большим непереносным дизельным генератором с подземными резервуарами. Если вы можете оставить свой кабельный модем, маршрутизатор и Wi-Fi подключенными, когда отключится электричество, вы почти всегда обнаружите, что ваш интернет-провайдер также подключен, и вы сохраните доступ в Интернет.

По крайней мере, на время.

Что подключить

Вот неполный список устройств, которые следует подключить к ИБП, чтобы работать в случае коротких (не более 90 минут) отключений:

  • Кабельные модемы
  • Маршрутизаторы, если они отделены от кабельных модемов
  • точки доступа Wi-Fi, если они отделены от вашего маршрутизатора (например, если вы используете точки доступа Ubiquiti, например,
  • Любые сетевые коммутаторы, соединяющие кабельный модем или маршрутизатор или точки доступа Wi-Fi друг с другом, особенно коммутаторы PoE

Как это поможет и не поможет

Во-первых, с точки зрения доступа, поддержание доступности Wi-Fi вместо использования сотовых данных во время шторма означает, что у вас больше шансов оставаться в сети.Сотовый доступ зависит от резервных батарей или генераторов в нескольких затронутых местах, которые остаются в сети — вам нужно, чтобы вышки были включены и работали, вам нужно, чтобы их обратные линии связи работали, и вам нужно включить питание в точке восходящего соединения, где транзитные линии сотовых вышек подключаются к остальным Интернета. Чтобы домашнее Интернет-соединение оставалось на рабочем месте, в восходящей цепочке (обычно, но не всегда) остается меньше звеньев, которые должны оставаться под напряжением — обычно это только локальная оконечная точка вашего интернет-провайдера.

Использование Wi-Fi в вашем доме обычно также означает более высокую скорость, меньшее количество задержек из-за помех или перегрузок сотового сигнала, а также отсутствие необходимости спорить с оператором связи об избытке данных сотовой связи.Это также означает, что несотовые устройства, такие как ноутбуки, настольные компьютеры и многие планшеты, по-прежнему могут подключаться к Интернету, а не ограничивать вас только телефонами с сотовой передачей данных.

Реклама

Если вы находитесь в зоне, где электричество мерцает, подключение сетевого оборудования к ИБП как минимум остановит ваше оборудование от циклического включения и выключения питания с остальной частью дома; это также, очевидно, будет поддерживать ваше интернет-соединение в рабочем состоянии.

Если у вас многочасовое отключение электроэнергии, это поможет немного меньше. ИБП 1500 ВА / 900 Вт, подобный тому, который я связал выше, прослужит мне и моему сетевому оборудованию около 90 минут, так что это самое продолжительное отключение электроэнергии, которое вы можете преодолеть. Однако после восстановления подачи электроэнергии ИБП будет заряжаться в течение нескольких часов. Если питание будет прерываться в течение нескольких дней, вы все равно будете оставаться в сети большую часть времени.

Если электричество отсутствует в течение нескольких дней, то использование ИБП для сетевого оборудования ограничено.

Зарядка и вопрос генераторов

Ах, спросите вы, а что, если у вас есть генератор? Генератор определенно поддержит ваш ИБП и вашу инфраструктуру в рабочем состоянии, хотя во время многодневного отключения электроэнергии у вас, вероятно, возникнут другие более насущные потребности в электроэнергии (например, сохранение свежих продуктов), чем потратить ее на подключение к Интернету.

В то же время нормальность — даже иллюзия нормальности — оказывает огромное успокаивающее действие во время кризиса. Если у вас есть генератор, использование некоторой способности оставаться в сети (при условии, что ваш интернет-провайдер остается в сети) не обязательно плохо, особенно если это помогает вам оставаться на связи с друзьями и семьей или общаться с местными властями.

Просто будь очень, очень осторожен. Неправильное использование генератора может убить вас и вашу семью, и это не шутка или преувеличение.

Как создать прямое соединение между компьютером и продуктом APC, подключенным к сети?

Выпуск
Как создать прямое или однозначное соединение между компьютером и продуктом APC, подключенным к сети?

Линия продуктов

  • Любые сетевые устройства Schneider Electric, включая, помимо прочего:
    • Карты сетевого управления (NMC / NMC2)
    • Устройства для распределения питания в стойке (PDU, ATS)
    • KVM-переключатели
    • NetBotz
    • Аппаратное устройство StruxureWare Data Center Expert

Окружающая среда
  • Ситуации, когда может потребоваться исключить проблему с сетью и напрямую подключиться через Ethernet к устройству
  • Ситуации, когда может потребоваться прямое подключение к устройству для доступа, когда сетевое устройство, такое как концентратор, коммутатор или маршрутизатор, недоступно для облегчения сетевого подключения
  • Среды, в которых доступен ПК или Mac с доступным проводным портом Ethernet

Причина

Вы можете столкнуться со сценарием, в котором вы или пользователь полагаете, что карта сетевого управления (или любое другое сетевое устройство) неисправна, поскольку к ней невозможно получить доступ через определенную сеть.Обычно это проблема конфигурации или проблема с сетью. Если на сетевом разъеме ПСУ (или конкретного устройства) горит свет, скорее всего, работает сама карта. Поскольку поиск и устранение неисправностей в сети клиента обычно выходит за рамки технической поддержки Schneider Electric, доказательство работоспособности устройства Schneider Electric является прерогативой службы технической поддержки. Мы можем сделать это, создав прямое соединение между компьютером пользователя и NMC (или другим типом устройства), что исключает конкретную сеть как переменную в большинстве, если не во всех, сценариях.По сути, мы создаем мини-сеть между компьютером и NMC (или другим сетевым устройством).

Кроме того, эти инструкции могут быть полезны для получения журналов или данных из сетевого интерфейса устройства, если типичное сетевое соединение через концентратор, коммутатор или маршрутизатор недоступно.

Пожалуйста, следуйте приведенным ниже инструкциям, чтобы настроить мини-сеть.

Разрешение

Необходимое оборудование:

  • Ноутбук или компьютер с портом Ethernet 10/100/1000 Мбит / с
  • Последовательный кабель (зависит от продукта APC / Schneider Electric)
  • Перекрестный кабель (или соединительный кабель, если компьютер имеет гигабитный порт 1000 Мбит / с)

Шаги:
(Этот пример будет относиться к карте сетевого управления (NMC), но шаги по большей части одинаковы для любого сетевого устройства).

  • Установите IP-адрес ПСУ как немаршрутизируемый сетевой адрес. Для наших целей мы будем использовать 192.168.1.2
  • Установите маску подсети 255.255.255.0
  • Установите шлюз по умолчанию для ПСУ в качестве IP-адреса компьютера. Для наших целей мы будем использовать 192.168.1.3
  • Настройте статический IP-адрес на компьютере в той же сети. (В среде Windows это обычно находится в разделе Панель управления> Сетевые подключения> Подключение по локальной сети.)
  • Выберите свойства, прокрутите вниз до TCP / IP и выберите свойства
  • Установите переключатель «Использовать следующий IP-адрес» и введите IP-информацию. В нашем примере введите:
    • IP: 192.168.1.3
    • Маска подсети: 255.255.255.0
    • Шлюз по умолчанию: 192.168.1.2 (который является IP-адресом ПСУ)

Щелкните ОК, затем закройте. Компьютеру потребуется секунда, чтобы зациклить свой сетевой интерфейс, чтобы принять новые настройки IP.Подключите кроссоверный (или прямой, в случае гигабитного) кабель.
После завершения вышеуказанной конфигурации для нашего примера мы заставляем устройство APC смотреть на компьютер как на свой шлюз по умолчанию, а компьютер на устройство APC как на свой шлюз по умолчанию. В сценарии клиента это должно выполняться независимо от того, какую схему IP-адресов они выбирают.

Теперь вы должны иметь возможность проверить связь с IP-адресом NMC на компьютере, в нашем случае 192.168.1.2. Вы также можете получить доступ к Telnet или веб-интерфейсу.Это доказательство доступности интерфейса ПСУ.

Помните, что IP-настройки компьютера, вероятно, потребуется снова перенастроить, чтобы восстановить нормальную сетевую связь после тестирования.

Зачем нужен ИБП для сетевого оборудования

Пожар, наводнение, шторм и другие бедствия могут привести к отключению электроэнергии и снижению производительности. Использование источников бесперебойного питания (ИБП) для компьютеров гарантирует, что вы никогда не потеряете несохраненную работу, но без Интернета вы практически искалечены.Чтобы избежать этой дилеммы, мы настоятельно рекомендуем использовать ИБП для сетевого оборудования, включая кабельные модемы, точки беспроводного доступа и маршрутизаторы.

ИБП для сетевого оборудования

Системы ИБП

обеспечивают резервное питание в случае сбоев и защищают от скачков напряжения, которые не только повреждают компьютеры, но и приводят к потере несохраненной работы. Их развертывание для маршрутизаторов и модемов Wi-Fi позволяет вам оставаться подключенным к Интернету в то, что обычно является хаотическим временем.

Более того, имеет смысл не только держать компьютеры включенными, но и иметь доступ в Интернет во время бедствия.Эта стратегия работает относительно хорошо, если ваш персонал в основном пользователи ноутбуков, поскольку это означает, что вам нужно только зарядить свое оборудование Wi-Fi.

Лучше генераторов

Хотя генераторы незаменимы для некоторых предприятий, они также требуют более тщательного обслуживания. Малые и средние предприятия могут не иметь достаточных мощностей для их обслуживания, поскольку им обычно требуется бригада коммунальных служб, которая может управлять оборудованием, требующим значительного технического обслуживания.

Более того, чрезвычайные происшествия при неправильном использовании или неправильном обращении могут привести к гибели генератора.С другой стороны, неправильное использование ИБП может привести к потере рабочего дня, но вряд ли приведет к чему-то столь же экстремальному.

Почему доступ в Интернет важен во время бедствия

Модемы или маршрутизаторы

с поддержкой ИБП помогут вам оставаться в сети до 90 минут, что должно быть достаточно времени, чтобы сориентироваться, прежде чем электричество окончательно отключится. Интернет-провайдеры обычно готовы к катастрофам и обычно имеют аварийный источник питания, чтобы продолжать работу.А если вы можете оставаться в сети через Wi-Fi во время чрезвычайной ситуации, вы получаете следующие преимущества:

  • Скорость Интернета выше, чем у сотового доступа
  • Отсутствие дополнительных затрат на связь из-за чрезмерного использования сотовых данных
  • Все устройства остаются в сети, используя стабильное соединение Wi-Fi
  • Устройствам не нужно полагаться на мобильные телефоны для подключения к Интернету

Подключите сетевое оборудование сейчас

Предприятия, не расположенные в районах, подверженных стихийным бедствиям, вероятно, не особо задумываются об установке ИБП на свои компьютеры, не говоря уже о модемах.Но аварии и аварии неизбежны. А когда это произойдет, вы обнаружите, что доступ в Интернет — одна из самых важных вещей, необходимых для обеспечения непрерывности бизнеса.

Думайте об источнике аварийного питания, таком как ИБП, как об инвестициях, которые не только защищают ваши системы от потери данных, но и поддерживают работу оборудования Wi-Fi в аварийных ситуациях. Позвоните нам сегодня, чтобы получить советы по снижению производительности и другие советы по использованию оборудования для вашего бизнеса.

10 вещей, которые вы должны знать о развертывании ИБП

Источники бесперебойного питания (ИБП) помогают предотвратить повреждение из-за потери мощности и обычных электрических колебаний.Но эффективная защита — это нечто большее, чем просто включение ИБП и подключение компьютерного оборудования. Эти указатели помогут убедиться, что ваш ИБП защищает ваши системы.

Эту статью также можно загрузить в формате PDF.

Ураганы, торнадо и землетрясения — не единственные бедствия, которые повреждают ПК, серверы и другие компьютеры.Резкая потеря электричество не позволяет системам закрывать открытые приложения, завершая действия по репликации, завершение работы с дисками и правильное завершение работы. Часто это приводит к потере данных и повреждению баз данных и приложений.

Мощные электрические всплески тоже вызывают проблемы. Компьютер чувствительная электроника может быть легко разрушена скачками напряжения, вызванными удары молнии или колебания электросети.

Источники бесперебойного питания (ИБП) помогают предотвратить повреждения, вызванные как потерей мощности, так и обычными электрическими колебания.Однако, просто подключив ИБП и подключив компьютерное оборудование не гарантирует, что системы должным образом защищены. Помните об этих 10 пунктах чтобы обеспечить максимальную защиту ИБП.

# 1: Защита линии передачи данных критически важна

Компьютеры, подключенные к устройствам ИБП, все еще не защищены от постоянного риска ударов молнии. Конечно, ИБП может охранять от повреждения ПК или сервера скачками напряжения, достигающими системы через розетку, но удары молнии так же легко путешествуют телекоммуникационные каналы, такие как кабельный модем и DSL-соединения, для тостов все на своем пути (включая материнские платы и подключенное оборудование).

Убедитесь, что вы правильно настроили вашу сеть. Установить Схема защиты данных ИБП между линией передачи данных вашего оператора связи и ваши компьютерные системы. Обычно телекоммуникационная цепь подключается к физический вход на ИБП, который также представляет собой эквивалентный RJ-11 или RJ-45 розетка для продолжения подключения схемы к вашей локальной сети.

В случае сильного скачка напряжения защитная цепь предотвратит разрушение другого оборудования скачком напряжения.Схема может после такой забастовки больше не работают, но замена ИБП требует значительных затрат. дешевле, чем замена нескольких серверов, ПК и сетевых коммутаторов.

# 2: необходимо установить программу восстановления

Часто возникает соблазн просто подключить ИБП, подключить компьютер или сервер и приступайте к работе. К сожалению, ИБП обычно включают проприетарное программное обеспечение, которое должно быть установлено для вмешаться и правильно подключить системы, когда основной источник питания терпит неудачу.

Всегда устанавливайте прилагаемое к ИБП программное обеспечение. Кроме того, будьте обязательно подключите коммуникационный кабель (обычно USB или RS-232), чтобы убедиться, что ПК или сервер и ИБП могут обмениваться данными.

# 3: необходимо настроить программу восстановления

В дополнение к установке проприетарного программного обеспечения в комплекте с ИБП вам лучше всего настроить программу в соответствии с вашими специфические потребности организации. Хотя можно согласиться с заводскими конфигурация по умолчанию, стандартные настройки могут не отводить достаточно времени для выключения контроллера домена, который должен согласовать базу данных, Active Каталог, почтовый сервер и другие соединения.Убедитесь, что система получает достаточно времени, чтобы закрыть все открытые соединения и приложения и правильно неисправность. Варианты конфигурации зависят от производителя и модели. В Рисунок A , Программное обеспечение Power Chute устройства APC SOHO позволяет указать параметры выключения.

Рисунок A

Проверьте настройки по умолчанию, чтобы определить, требуется регулировка. Часто доступны два варианта.Вы можете указать, как долго система будет работать от батареек, прежде чем инициировать последовательность выключения или вы можете указать, что ИБП начинает отключение подключенных систем, когда его Батарея обеспечивает достаточную мощность только для работы в течение определенного количества минут.

При настройке этих параметров учтите, что в обоих случаях триггер фокусируется на инициировании отключений на основе значений заряда батареи (либо как как долго батарея работает или сколько минут батарея может работать питание текущей нагрузки).Независимо от того, какой вариант вы выберете, разрешите время, достаточное для завершения процедуры выключения. Некоторым серверам может потребоваться шесть, восемь или даже 10 минут для правильного выключения; если последовательность выключения инициируется, когда батарея имеет всего пять минут заряда, данные может произойти потеря.

# 4: Батареи вышли из строя

Батареи вышли из строя. Это факт жизни. В связи с завершением жизненный цикл, дефект производителя или какая-либо другая причина, нет гарантии, что аккумулятор будет работать по назначению.Таким образом, даже качественный ИБП не устраняет необходимость в регулярном и правильном выполнении резервного копирования данных.

К счастью, UPS батареи обычно предупреждают о том, что что-то не так. Онлайн модель может не соответствовать уровням мощности нагрузки, автономные модели могут не тестироваться должным образом, и третьи могут светить предупреждающими индикаторами или индикаторами неисправности. Регулярное тестирование аккумулятор ( Рисунок B ) помогает гарантировать, что в нем достаточно мощность для питания системы в случае выхода из строя основного источника электроэнергии.

Рисунок B

Регулярно проверяйте аккумулятор, чтобы убедиться, что он достаточной прочности для правильного питания систем, если электрическая сбой поставки. Благодаря системам, поддерживающим автоматическое тестирование, можно быстро распланировать рутинные операции. и тесты глубокого цикла. Регулярно просматривайте журналы тестирования и следите за любыми аномалии, которые могут указывать на неизбежность отказа. Всегда заменяйте проблемные батареи до того, как они выйдут из строя, так как отказ батареи может привести к потере данных. остается в строю.

# 5: Уровни нагрузки меняются со временем

Подумайте, как ваша сеть росла с течением времени. Новые серверы, рабочие станции и периферийные устройства предъявляют повышенный спрос на устройства ИБП, но в большинстве случаев ИБП, вероятно, использовался в исходной сети — когда питание требований было меньше.

После расширения обязательно пересчитайте вольт-амперы / мощность, которую должен обеспечивать ИБП. Всякий раз, когда серверная стойка или оборудование рабочей станции превышает мощность ИБП, либо разверните дополнительный ИБП или приобретите новую модель.

# 6: ИБП не должен питать лазерный принтер

Печать может оказаться важной задачей, например, при выставлении счетов или кредитные отделы, но не полагайтесь на ИБП для питания лазерного принтера. Четный если ИБП используется только для кондиционирования источника питания лазера принтер получает, когда он подключен к розеткам резервного аккумулятора на ИБП, лазерный принтеры быстро превосходят ИБП и превышают стандартные уровни нагрузки. Самый быстрый способ генерировать несколько предупреждений и предупреждений об уровне нагрузки (и потенциально повредить Электроника ИБП) предназначена для питания лазерного принтера от ИБП.

Почему? Термоэлемент лазерного принтера (который плавит нанесенный на принтер тонер). на бумагу) потребляет быстрый всплеск энергии. Большинство моделей ИБП просто не могут требуемая мощность так быстро, как требует лазерный принтер.

# 7: Сетевое подключение является ключевым при планировании требований к аварийному питанию

При питании серверов или даже рабочей станции, которая служит сервер рабочей группы, может потребоваться полная репликация данных, связи или другие действия, требующие подключения к сети, когда отключение систем из-за перебоев в электроснабжении.Таким образом, любое сетевое оборудование между системами, выполняющими репликацию или обмен данными, также должны получать питание от устройств ИБП. Если сетевые коммутаторы, маршрутизаторы, межсетевые экраны и любые необходимые телекоммуникационные модемы или маршрутизаторы также не получают питание от ИБП во время простоя, репликация данных и каналы связи откажутся (и это может привести к потере данных).

# 8: резервное копирование должно быть прекращено


Часто это забытая настройка: обязательно проинструктируйте Windows Backup (и стороннее резервное копирование подпрограммы), чтобы отказаться от операций резервного копирования при переходе в режим работы от батареи.Также при использовании Встроенная утилита резервного копирования Windows, укажите, что задача не запускается, если система работает от батареек. Установите флажки, связанные с батареей, в Windows. Параметры управления питанием резервного копирования (, рис. C ), так что неполные резервные копии не перезаписывают правильно завершенные резервные копии.

Рисунок C

Эти настройки не являются конфигурацией Windows по умолчанию. Если только на сайте не случаются частые отключения электроэнергии на несколько мгновений, рассмотрите возможность внесения изменений, чтобы предотвратить создание неполной или поврежденной резервной копии. перезапись правильного, ранее созданного файла резервной копии.

# 9: Срок службы короткий

Срок службы типичной батареи ИБП всего несколько годы. Устройства ИБП часто размещают на полу шкафов и за столами. Легко забыть, что они там. Годы проходят быстро.

Как мы уже упоминали в пункте номер четыре, батареи со временем начинают терпеть неудачу. Через несколько лет батареи могут продолжать работать, но они скорее всего, не будет продолжать предоставлять те же уровни обслуживания. Например, Батарея двухлетней давности может обеспечить всего 12 минут работы по сравнению с 18, когда она была новый.Обязательно учитывайте возраст батареи и связанные с этим ухудшения качества обслуживания. при рассмотрении ваших требований к аварийному питанию.

Многие устройства ИБП оснащены батареями с возможностью горячей замены. Такой модели позволяют заменять батареи ИБП без отключения питания оборудование. Батареи с возможностью горячей замены особенно полезны при питании серверы и другие критически важные устройства.

Грозы, скачки и скачки напряжения в электросети и прочее Условия (включая высокую температуру) также могут сократить срок службы ИБП.Убедитесь, что ИБП получает шанс на долговечность, отключая неиспользуемые системы во время штормы, регулярная проверка заряда батареи, ограничение уровней нагрузки в пределах разумные ограничения и сохранение беспорядка в продуктах UPS (тем самым давая им место для дыхания и охлаждения). Если вы решили отключить неиспользуемый ИБП во время грозы, убедитесь, что он не используется. Другими словами, убедитесь, что это не защита телекоммуникационной цепи передачи данных, через которую ударит молния может путешествовать и разрушать подключенное оборудование.

# 10: ИБП — это спасательные шлюпки, а не мосты

При развертывании ИБП никогда не считайте их мостами через мутная вода. Помните, что ИБП не генераторы. Их лучше всего использовать в качестве спасательных шлюпок для спасения от неожиданных кризисов.

Хотя ИБП, безусловно, может обеспечить полную функциональность во время пятиминутного отключения электроэнергии нельзя использовать устройства для перекрытия периодов при отключении электричества. Вместо этого, если вы рассматриваете ИБП как временное решение для правильного закрытия приложений и процессов и закрывая системы упорядоченным образом, вы гораздо реже пострадаете потеря данных, поврежденные файлы и приложения, а также другие сбои в результате отключений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
