Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

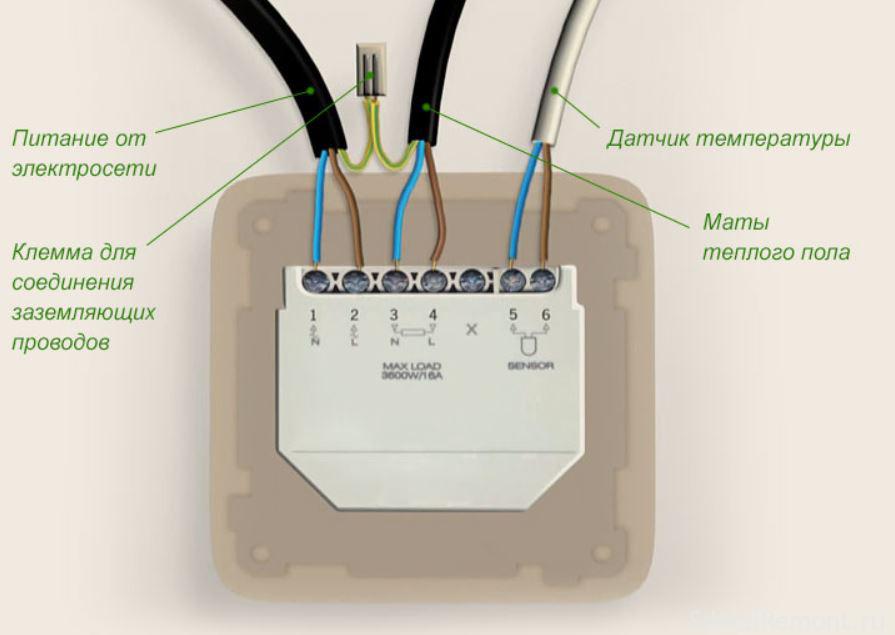

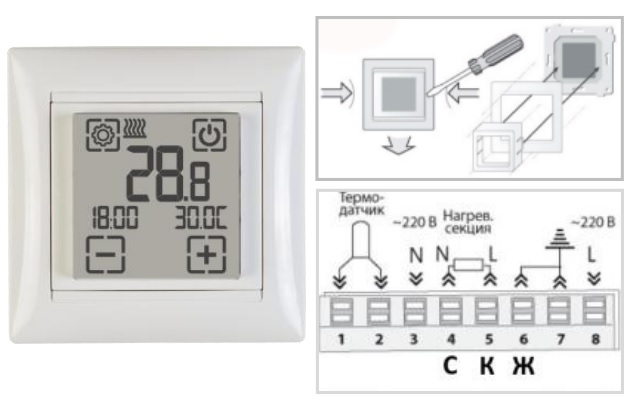

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

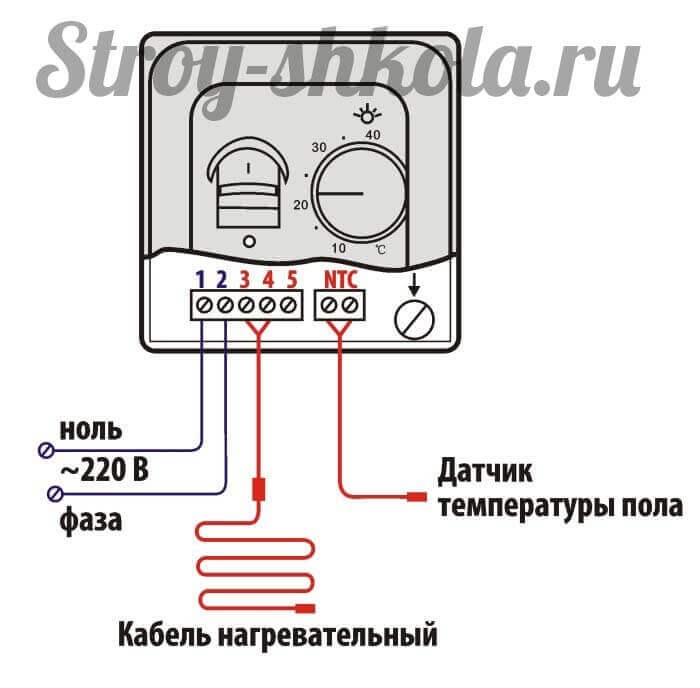

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

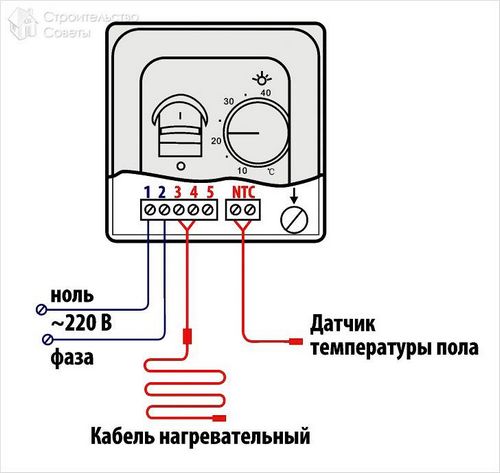

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

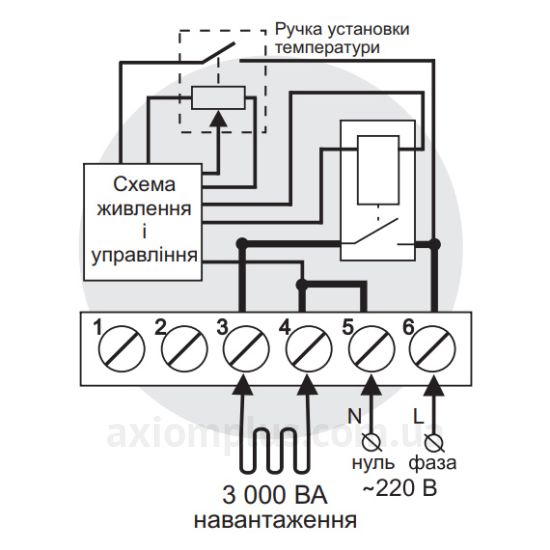

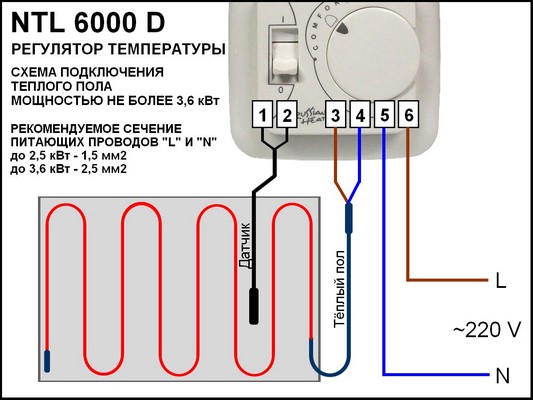

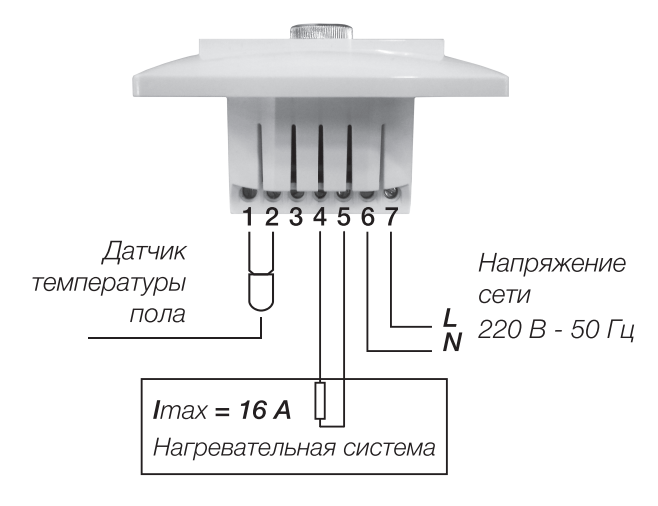

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат.

Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

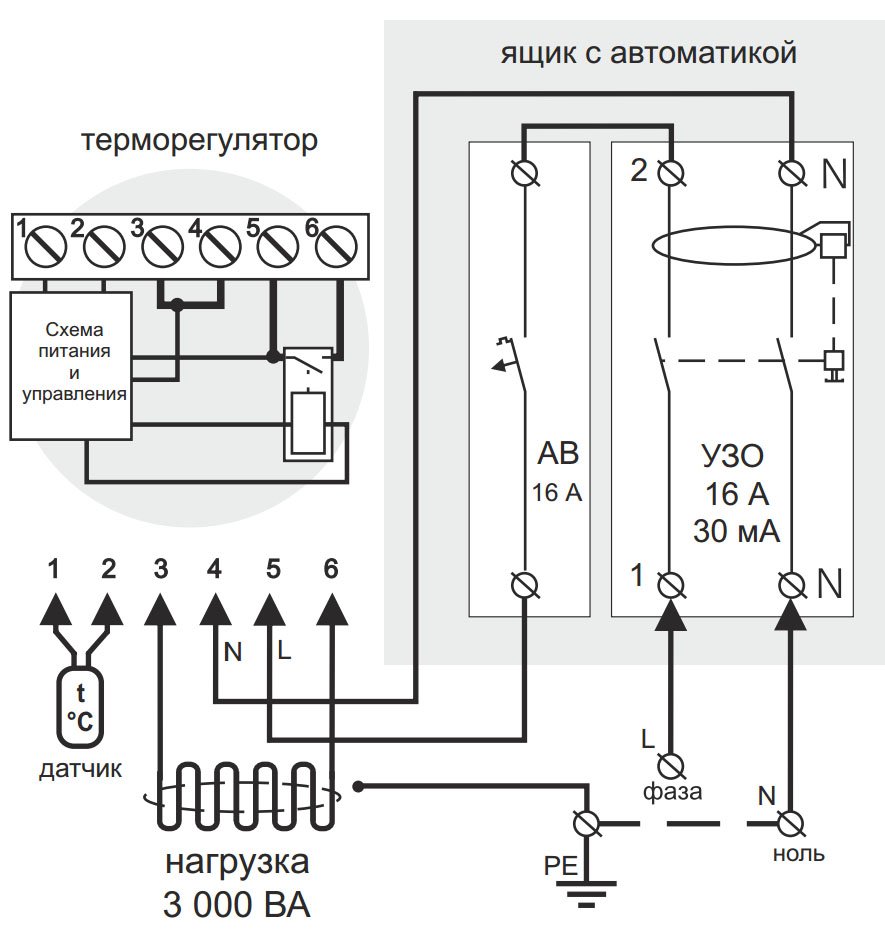

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища.

Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

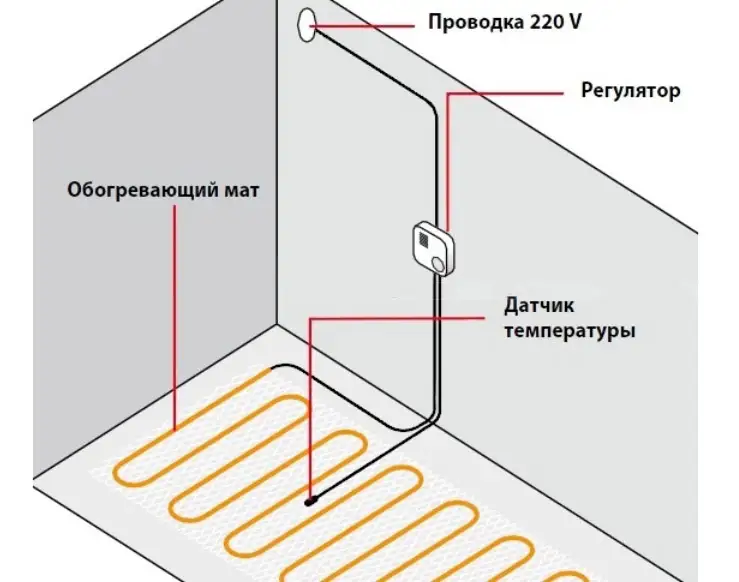

Как подключить теплый пол к терморегулятору: схема подключения

Установка полов достаточно проста при условии следования инструкциям. Сложнее подключить систему к электричеству – любая ошибка может привести к тому, что теплый пол не будет работать. И важно не только заземлить — это вопрос безопасности в целом. Имеет значение то, каким будет подключение теплого пола к терморегулятору, который будет поддерживать заданный диапазон нагрева, включать и отключать полы по расписанию термодатчика.

Можно ли подключить теплый пол без терморегулятора?

Да, это вполне возможно. Плюсом будет экономия на покупке терморегулятора и отсутствие необходимости его подключения. Среди минусов отметим отсутствие возможности выстроить режим работы, температура не будет поддерживаться автоматически, нельзя задать включение/отключение в определенное время, увеличится расход электричества за счет постоянной работы.

Как правильно подключить теплый пол к терморегулятору?

Начинать следует с правильного выбора электроприбора, учесть потребляемую общую мощность, тип встраивания через розетку или электрощиток. Располагают его, как правило, на расстоянии 1,5 метров от поверхности пола. Расположение можно сделать скрытым т.е. не на виду. Для этого следует провести подготовительные манипуляции – отверстие в стене для самого датчика и канал для его кабеля. После подвести «землю», фазу и ноль к распределительной коробке. По чертежу, прилагающемуся к прибору смонтировать линии. Схема подключения теплого пола к терморегулятору продумывается особенно тщательно, с учетом мест размещения мебели.

Важно! Все операции производят при выключенных автоматах. На старте ознакомьтесь с чертежом электрической части, которую вы найдете в инструкции к прибору. Обычно фаза обозначается буквой F или L, а ноль — N. Общепринятой маркировкой будет обозначение нуля синим цветом, фаза окрашивается черным, красным, белым или коричневым. «Земля» обычно маркируется зеленым или желтым.

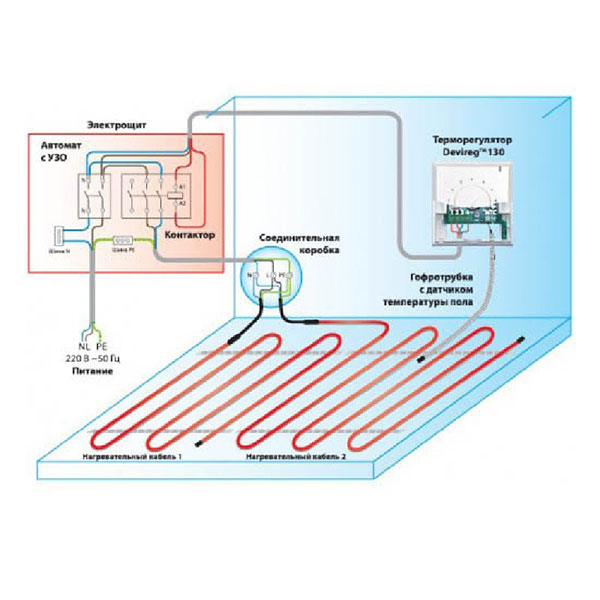

Подключение через электрощиток

Такой вариант будет необходим если речь идет о значительном пространстве, на обогрев которого потребуется больше электроэнергии. Также стоит помнить про ноль, фазу и наличие заземления, монтировать их нужно пропуская через устройство защитного отключения УЗО (подробнее об УЗО), монтируемое прямо в щитке. УЗО отлично себя показывает при подключении без термостата — оно помогает значительно увеличить срок службы, предохранить прибор от скачков напряжения.

Подключение инфракрасного теплого пола

• Каждый элемент (термомат) включается в схему последовательно;
• Подключаются каждый отдельно — фаза и ноль;
• После этого все заземляется;
• На вторую сторону пленки усаживается термодетектор;
• Тест-прогон, укладка верхнего слоя и запуск.

Соединение со стержневым полом

• Нагревательные маты положить вдоль, параллельно друг другу;
• Силовые линии соединяются последовательно, используя термогильзу;
• Изолируется термоусаживаемой трубкой;
• Место сращения нагревается строительным феном;
• Подключение теплого пола к терморегулятору происходит соединением провода от первого мата к контакту термостата;
• Устанавливается термодатчик между стержнями;
• Формируется соединение датчика и аппарата;
• Проверяется работоспособность и завершается монтаж.

Монтирование к кабельному полу

• Уложить металлическую ленту (шаг в 50 см), закрепить;
• Кабель разложить по схеме и отступом в 25 см;
• Не допускать пересечение витков;
• Зафиксировать зажимами на специальной ленте для монтажа;
• Разместить термодатчик с гофрированным проводом;
• Входящий конец, нуль, фаза и заземление присоединить к прибору;
• После контроля работоспособности провести финальный этап проверки.

Возникли вопросы? Напишите нам!

Подключение терморегулятора к теплому полу

Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

Схема подключения теплого пола: основные правила

Содержание:

1. Особенности подключения электрического обогрева
2. Подключение электрического пола через терморегулятор
3. Расчет необходимого количества терморегуляторов
4.  Особенности подключения водяного обогрева
5. Схема контуров с жидким теплоносителем
6. Комбинированная схема подключения пола с обогревом

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

• механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
• электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

• нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
• теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
• специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор


Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото). Прочитайте также: «Схема подключения электрического теплого пола — варианты».

Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов


Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети. Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева

Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:


• управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
• балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
• циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
• предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
• коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
• электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
• байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
• несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.


Вариант второй.

Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: «Длина контура водяного теплого пола: правила расчета»). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:

Комбинированная схема подключения пола с обогревом

Водяные полы с обогревом могут функционировать:

• в качестве самостоятельной системы отопления помещения;
• в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:

• отопительный котел;
• насос для обеспечения надежной подачи и циркуляции теплоносителя;
• радиаторы отопления;
• бак, имеющий мембранную перегородку;
• устройство управления;
• запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

как правильно подключить и настроить, схема установки и особенности эксплуатации

Самый ответственный момент в монтировании теплого пола – это подсоединение теплых полов к терморегулятору. Данный электроприбор поддерживает постоянную комфортную температуру в жилом помещении, расходуя минимальное количество электроэнергии.

Особенности

Терморегулятор предназначается для стабилизации температурных показателей, автоподключения и отключения нагревательных приборов. Электроприбор принимает показатели с температурного датчика и автоматизированным способом отключает электрическое питание при достижении необходимой температуры. Даже в это время электроприбор активен и продолжает авторегулировку температуры. При понижении температурных показателей, регулятор возобновляет свою деятельность.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Особенность функционирования заключается в физическом ограничении впуска кипятка в механизм обогрева. При этом обеспечивается необходимый объем воды желаемой температуры.

Разновидности терморегуляторов:

• Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

• Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.

• Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

• Резистивный кабель. Бывает двухжильный и одножильный.

• Кабель с функцией саморегулировки.

• Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).

• Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Схема соединения

Термостат монтируется в стену около розетки или выключателя. В подготовленную воронку в стене устанавливается монтажная коробочка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Далее, выполняется подсоединение термостата.

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Важно знание проводов по цвету:

• Белый – L-фаза.
• Синий – N ноль.
• Желто-зеленый провод – заземление.

Схема соединения:

1. Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белый.
2. К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
3. Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
4. Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных элементов (обычно с помощью специальной ручки или кнопки). Далее, выставляют максимальную температуру. Правильность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Схемы подсоединения бывают разными и могут отличаться, поэтому производители для правильного подсоединения все электроконтакты нумеруют.

Инструкция подключения теплого водяного пола:

• Для начала выполняется монтирование термодатчика. Рекомендуется выполнять монтаж термодатчика вблизи с терморегулятором.
• В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки водного напора, переходящего в контуры.
• Имеющиеся электропровода соединить в единую цепь.
• Настроить нагревательные элементы механизма.
• По окончании монтажа необходимо подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут производить замеры температурных режимов обыкновенным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В этом случае терморегулятор контролирует температурный режим воздуха, а не нагревание покрытия.

Подключение терморегулятора к двухжильному кабелю. Система двухжильного кабеля под защитным слоем состоит из двух токоведущих проводок. Он удобен в установке тем, что подключение происходит с помощью одного провода, в отличие от одножильного электрокабеля.

Схема подключения показывает, что в двухжильном электрокабеле контактируют 3 электропровода: коричневый и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из одного токоведущего электропровода (белый). Вторая проводка зеленого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белого цвета, а зеленый подключают к №5.

Подключение теплых матов почти не отличается от процесса для кабельного отопления.

Остановимся только на различиях:

• Для установки датчика температур на поверхности мата делается углубление. Конструкция включается в сеть с помощью медных проводников, расположенных по краям нагревательных матов.
• Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полоски укладываются параллельно друг другу и соединяются между собой.

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
2. В отверстие установочного стакана необходимо вывести термодатчик.
3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

• При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства. » и «V».
• При наборе температуры светится указатель Set.
• Желаемый результат заданного температурного состояния информируется индикатором Run.
• Отключение от электрического питания выполняется клавишей ON/OFF.

Регулирование температуры водяного теплого пола

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Автоматизированное управление температурных показателей намного упрощает контроль водных конструкций. Отрегулировать гребенку и механические вентили вручную в данном случае не возникает необходимости.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

• Вблизи не должно находиться других источников отопления.
• Попадание солнечного света на корпус строго запрещено.
• Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Установка термоприбора должна выполняться до заливки стяжки. Для дальнейшей замены его необходимо укладывать в гофрорукав. Край гофрорукава, который расположен в стяжке, необходимо заизолировать. Другой край укладывается в канавку на стене и укладывается на коробку термостата. Данная укладка является довольно трудоемкой, но она позволяет без проблем заменить неисправный датчик.

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

• Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
• Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
• Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Советы профессионалов

Электромонтажные работы обязательно проводятся, в соответствии с техникой безопасности. При пренебрежении этими правилами, возникает большой риск неблагоприятных последствий.

Рекомендации:

• Электрические работы проводятся только в обесточенном помещении. Если имеется возможность отключения необходимой линии, ее лучше отключить от сети питания.
• Подключение устройства возможно только в собранной конструкции.
• Термостат необходимо поддерживать в чистом состоянии.
• Превышение мощности и тока от заданных производителем параметров строго запрещено.
• Без специальных навыков ни в коем случае не производить ремонт регулятора.
• Если имеется старая электропроводка, безопаснее будет установить отдельную линию для подключения теплого пола, которая специализирована на автоматику.
• Лучшим вариантом для регулирования температуры будет установка отдельных термостатов в каждую комнату.

О том, как подключить теплый пол, смотрите в следующем видео.

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Параметры	Пояснения
Конструкция термостата	В продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управления	Производители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможности	Ранее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

• перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
• не включайте в электросеть разобранное устройство;
• не используйте регулятор при температуре выше +40 и ниже -5;
• не допускайте запыления термостата;
• не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
• не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
• не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

Теплые полы: Электропроводка термостата | DoItYourself.com

Установка полов с подогревом — отличный способ обогреть комнату без потерь энергии, но вам потребуется подключить термостат теплого пола , чтобы максимально использовать возможности вашего нового устройства. Эти термостаты контролируют количество тепла, проходящего через пол, а не количество тепла, поступающего в комнату, поэтому вы должны быть осторожны при использовании термостата для теплого пола. Установить один из них не составит большого труда, и хотя вы можете заплатить профессионалу, который сделает эту работу за вас, вам также следует попробовать установить его самостоятельно, чтобы сэкономить деньги.Следуйте нескольким простым советам, чтобы выполнить работу быстро и эффективно.

Шаг 1 — Подготовка

Перед тем, как приступить к электромонтажу, вам необходимо убедиться, что у вас есть подходящий термостат для вашей системы. В некоторых системах теплого пола будет только два провода, в то время как существует множество термостатов для теплого пола, для работы которых требуется трехпроводная система. Убедитесь, что ваши два устройства совместимы, прежде чем пытаться соединить их вместе. Вы также должны проверить, что у вас отключены электричество и вода на главном клапане и плате, и что нет проблем с самой проводкой.После того, как вы убедились в совместимости и отключили все источники электроэнергии, вы готовы к работе.

Шаг 2 — Электропроводка

Если вы заменяете старый термостат теплого пола, то у вас не должно возникнуть проблем, просто снимите старый термостат и установите новый, используя старые провода. Если у вас нет системы отопления в комнате, вам нужно будет вытащить провода от вашего обогревателя и проделать в стене отверстие, через которое можно протолкнуть провода.Провода нагревателя должны быть подключены к устройству заземления с помощью гибкого кабеля. Подробные сведения о том, как это сделать, см. В руководстве по эксплуатации вашей системы. Когда обогреватель подключен, протяните проводку через стену в соответствующее помещение.

Шаг 3 — Термостат

Предполагая, что теперь у вас есть проводка, снимите монтажную пластину с задней части термостата и протолкните проводку через отверстие. Не тяните с усилием, так как провод должен быть полностью подсоединен к нагревателю. Установите настенную пластину на место с помощью отвертки, а затем обрежьте провода до нужной длины, стараясь обрезать изоляцию, достаточную для покрытия клемм термостата.Берем термостат и откручиваем клеммы. Проверьте руководство, чтобы убедиться, что вы знаете, какой провод куда идет. Вставьте проволоку в проделанные отверстия, приподняв винт, а затем снова затяните его отверткой. Убедитесь, что провод не может выпасть.

Шаг 4 — Отделка

После подключения проводов вы можете установить термостат в стену. Протолкните излишки проводки через отверстие в настенной пластине, а затем установите термостат на пластину. Завинтите, чтобы закончить, а затем включите блок питания, чтобы убедиться, что все правильно подключено и работает.Когда вы будете удовлетворены, вы можете запрограммировать термостат и оставить его делать свою работу.

Схема подключения

для термостата теплого пола

Служба технической поддержки Великобритании доступна с 0800 до 1700 gmt по телефону 44 01895 425 333. Воздушный тепловой насос.

Схема подключения термостата Honeywell 3-х проводный цветовой код 5 2 наилучшее.

Схема подключения термостата теплого пола . Если место повреждения неизвестно, у нас есть инструменты напрокат, которые помогут вам найти повреждение.Проводка теплового насоса термостата Honeywell 4 провода синий 3 2 программируемых. В этой статье показана типовая электрическая схема в плане и дается обзор электрических соединений проводки управления для солнечных часов Honeywell splan или системы центрального отопления Drayton с двумя зонами. Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта. Схема подключения термостата Honeywell Образец 3 проводов лучшее, что является инновацией фантастическая проводка термостата Honeywell. Это то место, где сходятся трубопроводы от каждой зоны и куда подается смешанная горячая вода от источника тепла.Если вы установили какие-либо системы водяного теплого пола, вы знаете, что коллектор является центральной частью. В этой части нашего веб-сайта вы найдете все необходимые ресурсы, которые помогут вам выбрать программу установки и поддерживать систему теплого пола. Сопровождение клиентов 1844t1 sa. Служба технической поддержки США доступна по телефону 001 973 808 5600. Ae120jxydeheu ae090jxydeheu ae140jxydeheu ae160jxydeheu. Просмотрите и скачайте онлайн-инструкцию по установке samsung ae050jxydeheu. Page 2 Информация по охране труда и технике безопасности для установщиков и инженеров по обслуживанию в соответствии с Законом о защите прав потребителей 1987 г. и Законом о безопасности и гигиене труда 1974 г. Это a.Обсудите упрощенный план и схемы проводки в зоне систем центрального отопления на электрическом форуме. Page 1 trianco electric system котел km 59690 установка эксплуатация установка инструкция по обслуживанию, которую должен сохранить домовладелец.

Ae050jxydeheu тепловой насос скачать инструкцию в формате pdf. Установка термостата Honeywell 6-проводная симпатичная 3-проводная комнатная.

Руководство по установке UFH Wiring

Здесь, в Ambiente, наша цель — сделать установку UFH максимально простой и простой для всех монтажников.Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о проводке влажных полов с подогревом. Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, мы должны добавить, свяжитесь с нами!

Что такое центр коммутации UFH?

Центр коммутации — это место, где встречается вся проводка для системы UFH. Он питается от источника питания с плавким ответвлением на 230 В и координирует сигналы, полученные от каждого из нагревательных термостатов.

Когда каждый термостат требует тепла в любой из зон нагрева, происходит следующее:

• Зональный клапан в первичном контуре отопления открывается (только на первом термостате, запрашивающем тепло — затем он остается открытым до тех пор, пока последний термостат не достигнет температуры)
• Насос коллектора запущен, поддерживая скорость потока вокруг контуров трубопровода UFH
• Посылает сигнал включения котлу, чтобы активировать его, если он еще не работает.

Поставляем распределительные устройства для 230В, 12В, а также для радиочастотных беспроводных систем, рассчитанных на от 1 до 8 зон нагрева.Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных исполнительных клапанов на каждом контуре — эту проводку можно настроить с «заднего» переключения на зонном клапане.

Общие проблемы с проводкой UFH

Одна из наиболее частых проблем, с которыми сталкиваются установщики, — слишком поздно оставлять проводку в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого ремонта, от каждого положения термостата до места расположения коллектора.Если провода не проложены на этапе первого ремонта, вы, как правило, будете вынуждены использовать систему беспроводного управления, которая не только дороже, но и потенциально требует более высокого обслуживания в долгосрочной перспективе.

Руководство по установке одной из наших систем влажного теплого пола также можно получить у нашей группы экспертов. Все установщики, аккредитованные Ambiente, имеют доступ к основным ресурсам, которые обеспечивают безопасную, успешную и быструю установку. Со всей необходимой документацией и техническими деталями одним нажатием кнопки в разделе ресурсов, а также со всей необходимой поддержкой, достаточно одного телефонного звонка.

Другая распространенная проблема с проводкой UFH — обеспечение правильной проводки от каждого положения термостата. Для большинства термостатов UFH требуется 3-жильный + заземляющий кабель 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако есть исключения из этого правила, например, для наших термостатов DS-SB, для которых требуется 4-жильный + заземляющий кабель.

Для каждого имеющегося у нас термостата мы сообщаем вам, какой именно тип проводки требуется, чтобы исключить вероятность ошибки.

Какие есть варианты беспроводного влажного УВЧ?

Если электропроводка была забыта на первом этапе ремонта, или если это проект модернизации полов с подогревом, в котором конструкция пола не может быть поднята, мы можем предложить варианты беспроводной связи.

NeoAir Wireless идеально подходит для тех, кто ищет решение для отопления и горячего водоснабжения, которое полностью не требует использования проводов и управляется с помощью приложений. Он совместим с переключаемыми приемниками UH8-RF и RF, нажмите ниже, чтобы просмотреть инструкции по подключению:

Схема подключения

NeoAir

Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном, который является самой популярной моделью для управления отдельными зонами нагрева. Это работает вместе с центром беспроводной коммутации (UH8-RF) или с приемником (RF Switch).Нажмите ниже, чтобы увидеть инструкции по подключению:

Беспроводной программируемый комнатный термостат с сенсорным экраном Схема

Как подключить термостат теплого пола и коллектор

Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты Ambiente поставляются с полными инструкциями по UFH и схемами подключения UFH, что упрощает установку. Они включают в себя простую для понимания схему, на которой показаны четкие цвета проводки, которые помогут вам успешно подключить термостаты к коллектору теплого пола.

Схема подключения теплого пола

Как только вы узнаете, какой тип проводки подходит для системы и термостата, который вы устанавливаете, вы можете перейти в наш раздел ресурсов, где вы можете выбрать между центрами коммутации Uh3, Uh2, Uh2-W, Uh4, UH8-RF, а также при необходимости просмотрите схему торгов и схему подключения одной зоны.

Ниже вы можете увидеть пример электрической схемы, которая предназначена для центра коммутации UH8, соединяющего термостаты DS-SB.Нажмите на нее, чтобы просмотреть полную версию — вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.

Есть вопросы по проводке UFH?

Если вам нужна дополнительная информация о проводке теплого пола, свяжитесь с нами сегодня.

Еще не аккредитованный установщик Ambiente?

Воспользуйтесь широким спектром систем и средств управления UFH для любого проекта, бесплатными руководителями проектов из нашей обширной сети контактов и бесплатной технической поддержкой от высококвалифицированной команды.

СТАТЬ АККРЕДИТОВАННЫМ УСТАНОВЩИКОМ

Вы нашли эту статью полезной? Вам может понравиться:

Руководство по установке коллекторов теплого пола

Руководство по установке регуляторов термостата теплого пола

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Дата последнего пересмотра / обновления: 07.03.2019

Как подключить термостат [Руководство по монтажу проводки]

Они возвращаются домой и пылятся с ящика для инструментов.Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Основной совет для большинства людей — позвонить специалисту по HVAC, если что-то не так.Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой ……. вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом.Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления идут в термостат, это разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата

1. Что означают цвета проводов термостата? (См. Справочную страницу с цветной проводкой термостата)
2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC.Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.

Варианты установки термостата

Существует так много различных вариаций этого высокопроизводительного HVAC, поэтому не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с воздухообрабатывающим агрегатом или газовой печью.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для тепла и зеленый провод для вентилятора.

Это обычное дело для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Скорее всего, это термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он питается от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас более пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей отопительной системы и ваших термостатов.

Как подключить термостат — выбор подходящего Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Термостат Honeywell TouchScreen

Первое, что вы должны сделать перед заменой термостата, — это выбрать правильный термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостатов, — это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Полезная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Консультации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Это не говоря уже о том факте, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы первым был вызван профессионал.Наконец, учтите это при своем решении и, если есть сомнения, обратитесь к профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Перед тем, как приступить к установке нового термостата, выключите питание. Как для конденсационного агрегата, так и для воздухообрабатывающего агрегата / печи / котла.

Инструменты и шаги для установки термостата

Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.

Обычно электронный термостат в Соединенных Штатах питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене.Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту для этого.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса

Проводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам нужно будет включить термостат, и питание 24 В переменного тока будет подключено к клеммам R и C . ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда бывает 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , когда при настройке она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов теплового насоса.

• Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.

• Коды ошибок, которые говорят вам причину, по которой ваша система не работает должным образом.

• Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.

• Программируемые дневные и ночные настройки заданной температуры.

• Настройки выходных и функции понижения для отпуска.

• Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице электрических соединений термостата теплового насоса

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как укладывать собственный пол свободная проволока лучистая система обогрева.Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома. Или у вас есть «холодная комната» … пространство что кажется, что никогда не достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать теплоту в этих областях при более низком уровне влажности. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланировать расположение проводки

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под областями, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванной, но оставьте немного места вокруг туалета стоки (чтобы их не было под унитазом) и стены необходимы.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат рядом с входом в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Похоже на термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов напольного отопления обычно требуется двухклавиатурный бокс с двумя 1/2 » трубопроводов до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят вам деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. От используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения вашего После нагрева напольная плитка нагреется примерно за 10-15 минут. Без изоляционные плиты это могло занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 фута х 4 фута х 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерным черновым полом вы добавляете прилагаемые винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества утеплителя, не мешая вашим дизайнерским планам!

4) Тестирование делает идеальным … убедитесь, что ваши провода не повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) указана в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогрев.

5) Укладка провода …

Начните с термостата и проложите силовой кабель или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с помощью прилагаемой ленты.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом ознакомьтесь с таблицами производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина провода. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкослойного покрытия .. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного зонда …

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Могут возникнуть обстоятельства, при которых в комнате может стать тепло. (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую область. Убедитесь, что нагревательные провода не перекрывают друг друга и не пересекают их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитить провод тонким слоем строительного раствора …

С помощью плоского шпателя полностью накройте систему проводки полом. выравниватель или модифицированный тонкослой. В этом примере подрядчик использует полимерцементный раствор тонкого отверждения. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до строгого минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти компаунды, чтобы подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте радиант. система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочтением инструкции производителя инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые могут у вас возникнуть. имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, и качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой, а не влажный, заключается в том, что его так легко установить, особенно в уже существующих помещениях.

Свернутый коврик с уже выложенными элементами делает работу проще, позволяя вам больше времени на чашку чая — идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако есть случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов. Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Делают ровно так, как говорится, обеспечивают изоляцию. Это гарантирует, что вы получите максимальную отдачу от UFH и не потеряете никакой ценной энергии.
2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет укладываться поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Поскольку маты являются наиболее популярными, именно об этом мы и поговорим в этой статье.

Шаг 1 — Измерьте

Изображение с Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной.Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, убедитесь, что вы сначала отметили эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не позволит вам укладывать мат там, где он не нужен.

Шаг 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать. Если вы еще не сделали этого, желательно сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели. Это важно, так как приводной конец покрытия будет значительно толще остальных, поэтому для него потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение с Wiki Commons

Перед тем, как приступить к увлекательной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, — это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с техническими данными, прилагаемыми к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями, приведенными в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны диапазон и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть расхождение между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик наталкивается на такое препятствие, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка внизу будет разрезана, что позволит вам повернуть мат обратно и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку — это плохо… совсем не хорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы были сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты были правильными.

О, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), только когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь электрический коврик для теплого пола уложен, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Однако при позиционировании зонда следует помнить и о некоторых других моментах:

1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не класть сверху.
3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и также поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных подключений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх покрытия (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла в последние годы стремительно расти популярностью сухих полов с подогревом.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.
