Кирпичные печи для дома чертежи с порядовками —

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию
  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции
Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.


Минусы прямоточных печей:
  • Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

  • За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.
Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.
Классификация в зависимости от материала
Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

  • Долго разогреваются.
Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Материалы:
  • Глина (для изготовления раствора для кладки).
  • Песок.
  • Кирпич. Красный огнеупорный. Шамотный.
  • Труба.
  • Гравий.
  • Дерево.
  • Цемент.
  • Рубероид.
  • Решетка колосника.
  • Уголковая сталь.
  • Кровельная сталь.
  • Проволока.
  • Гвозди.
  • Паровая задвижка.
  • Духовой шкаф.
  • Дверцы (для варочной камеры, поддувальная, топочная).
  • Чугунная плитка.
Инструменты:
  • Печной молоток.
  • Линейка.
  • Мастерок.
  • Кирка.
  • Угольник.
  • Отвес.
  • Уровень.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

  • КПД может достигать 80 процентов.
  • Очень долго держит тепло, в некоторых случая – двое суток.
  • Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

  • Большой размер.
  • Много весит.
  • Долгий прогрев.
  • После перерыва обязательна суточная протопка.
  • Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

  • Простая кладка
  • Занимает относительно мало места, так как имеет вытянутую форму.
  • Быстро нагревается.
  • Относительно мало весит.
  • Допускает приготовление пищи.
  • Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

  • Быстро остывает.
  • Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

  • Не занимает много места.
  • Простая конструкция.
  • Низкие цены на материал и топливо.

Минусы:

  • Средний КПД.
  • Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

  • Допускает приготовление пищи.
  • Высокий КПД.
  • Быстрый разогрев.
  • «Экономит» топливо.
  • Относительно небольших размеров.
  • Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

  • Требуется разгонная протопка.
  • Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

  • Очень низкая пожароопасность.
  • Эстетична.
  • Высокий КПД.
  • Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

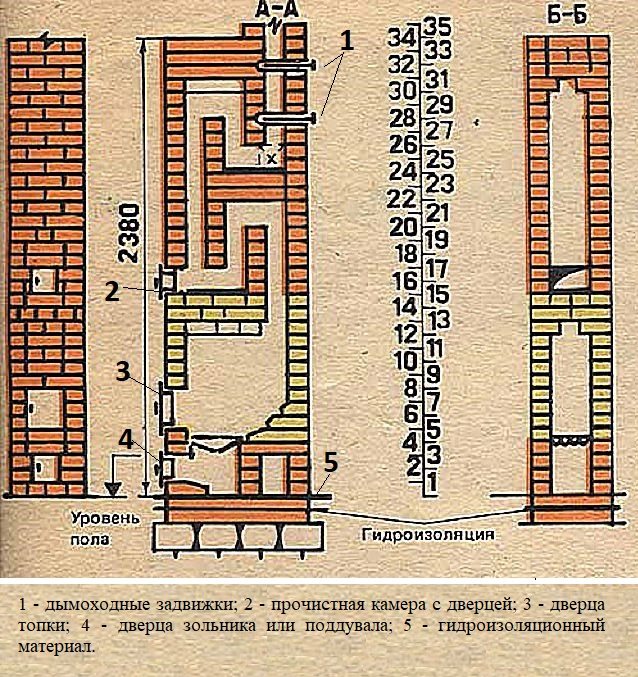

Чертежи

Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

  • Фундамент.
  • Корпус.
  • Дымовая труба.

Печь состоит из следующих уровней:

  1. Фундамент
  2. Бутовая кладка.
  3. Глубина закладки.
  4. Гидроизоляция.
  5. Массив печи.

Состав массива:

  • Шесток.
  • Подшесток.
  • Подпечье.
  • Душник.
  • Перекрышка.
  • Задвижка.
  • Полудверка.

Состав трубы:

  • Перекрытие.
  • Разделка.
  • Утеплитель.
  • Выдра.
  • Оголовок.
  • Металлический колпак.
  • Стояк трубы.
  • Металлический лист.
  • Шейка трубы.

Порядовки — подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

  1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
  2. Второй ряд представляет собой основы для стенок зоны опечья.
  3. Третий ряд – стенки опечья (3/4 кирпич).
  4. Четвертый ряд – опора подпечка.
  5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
  6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
  7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
  8. Стены оплечья состоят из кирпичей этого ряда.
  9. Стены печи и стены холодной печурки выкладываются в этом ряду.
  10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
  11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
  12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
  13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
  14. Стенки шестка и горнила.
  15. Стенки шестка и горнила.
  16. Стенки шестка и горнила.
  17. Сложить опоры для свода варочной камеры.
  18. Складывается из огнеупорного кирпича сводом.
  19. Стенки шестка.
  20. Стены шестка. Заполнить прощелины песком.
  21. Кладка горнила, начало самоварника.
  22. Конец перекрышки. Установка душника.
  23. Каналы самоварника и перетрубья.
  24. Те же каналы.
  25. Дополнительный канал для вьюшки.
  26. Те же каналы.
  27. Установка полудверки.
  28. Перевязка швов и те же каналы.
  29. Перевязка швов и те же каналы.
  30. Перевязка швов и те же каналы.
  31. Соединение трубы и душника.
  32. Установка задвижки.
  33. Кладка трубы.

33+ кладка трубы.

Как построить печь своими руками: описание процесса.

  1. Заложить фундамент.
  2. Положить первый ряд (по шнуру).
  3. Следующие ряды класть с помощью уровня.
  4. Осуществлять контроль за углами с помощью обвесов.
  5. С 1 по 11 ряды использовать цементно-песчаный раствор, далее – глиняно-песчаный.
  6. Вывод трубы осуществляется в конце всех работ.
Как построить печь своими руками из кирпича видео:

Полезные советы

  • Тщательно следуйте инструкции во время укладки.
  • Выбирайте чертеж, который вам по силам.
  • Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
  • При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
  • Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
  • Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

пошаговое руководство, порядовка, схемы и чертежи

Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Содержание статьи:

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Галерея изображений

Фото из

Отопительная печь с фигурной отделкой

Традиционный отопительный агрегат — камин

Печь с лежанкой для обогрева и сушки

Варочная печь в частном доме

Универсальный отопительно-варочный агрегат

Русская беленая печка с заслонкой

Кирпичная печь с емкостью для горячей воды

Печка каменка в русской бане

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все , она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

  • Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
  • Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
  • Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Для строительства кирпичной печки подходит монолитное бетонное основание. Несущую способность его обязательно требуется рассчитать перед устройством по формулам армированной ж/б плиты, перед сооружением печки такой фундамент усиливают металлическим уголком, проложенным по всем ребрам

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по .

В плане печной фундамент должен быть больше сооружаемого агрегата по минимуму на 5 см с каждой из сторон. Перед кладкой массива печки фундамент необходимо закрыть гидроизоляцией

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Галерея изображений

Фото из

Строительство массива кирпичной печи

Топливник кирпичного отопительного агрегата

Варочная панель в конструкции дачной печки

Кладка дымовых каналов из кирпича

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

  • Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
  • Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
  • Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Для того чтобы не допускать промашек и ошибок во время кладки, опытные печники сначала раскладывают ряд насухо, т.е. без применения раствора. Проверив положение кирпичей, прирезав их согласно порядовке, затем укладывают на печь с раствором

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

  • Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
  • Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
  • Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

Небольшие печки для дачных домов, которые владельцы решаются построить собственными руками, чаще всего оборудуют насадной дымовой трубой. Ее устанавливают на перекрытие печи

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Галерея изображений

Фото из

Побелка — типичный вид отделки

Сочетание побелки с облицовкой

Бюджетная облицовка обычным кафелем

Роскошная облицовка эффектными изразцами

Вероятные осложнения для печника

В сооружаемом по типовому проекту загородном доме обычно заранее предусмотрено расположение печи, вывод дымохода, удобные места для обслуживания и эксплуатации. Намного сложнее устроить отопительно-варочный агрегат в доме, строящемся по индивидуальной идее. Еще сложнее, если дом уже построен.

Бывает так, что после выбора удачного, на взгляд хозяина, местоположение печи, и даже после строительства фундамента, вдруг обнаруживают, что дымоход будет пересекать балку перекрытия или стропилину. Как поступить в такой ситуации?

Выход из положения в этом случае связан с двумя непростыми и довольно дорогостоящими вариантами. В первом из них придется перебирать перекрытие и менять положение балок и стропильных ног, во втором – рушить и заново сооружать фундамент печки.

Для того чтобы исключить подобные неприятности, перед разметкой и строительством фундамента в построенном доме следует определить, не нарушит ли дымоход целостности существующих уже конструкций. Если есть возможность и доступ к еще не обшитым балкам, надо отвесом проверить точное положение компонентов размечаемой печи.

Если в строящемся своими руками доме кирпичную печь удобнее всего поставить именно в месте, проекция которого пересекает элементы кровельной системы, лучше сместить их. Вообще, из всех вариантов желательно выбрать тот, который будет проще и дешевле в реализации.

В проектировании печи и подборе подходящей модели следует учитывать следующие правила:

Галерея изображений

Фото из

Многофункциональная кирпичная печка

Различия по габаритам и теплоемкости

Расположение агрегатов возле капитальных стен

Обогрев одной печью смежных помещений

Большая кирпичная печь в середине комнаты

Большая кирпичная печь в середине комнаты

Расположение печи возле внешней стены

Расстояние между стеной и дымоходом

Кладка упрощенного варианта русской печки

Разберем на конкретном примере специфику строительства упрощенного варианта русской печки. Как все агрегаты этой категории, она относится к варочно-отопительному оборудованию, значит, оснащена варочной чугунной панелью. Топливника в ней также два, что позволяет обогревать помещение, готовить вкуснейшие блюда и выпекать хлеб.

Особенностью именно этой конструкции является наличие специфического золосборника, расположенного под угароотводом. Сбор золы производится по каналу из кирпича, устроенному под колосниковой решеткой. Опорожнять золосборник можно с улицы, благодаря чему в доме не будет традиционных для печей загрязнений.

Для того чтобы выдвинуть металлический ящик для сбора золы можно было на улицу, в фундаменте дома устраивают канал, который соединяют с фундаментом печки. Эта конструкция должна быть расположена под полом. С наружной стороны все это закрывают утепленной заслонкой.

В этой конструкции русской печки предусмотрен внешний золосборник, опорожняемый со стороны улицы, есть отсек для аккумуляции угарного газа и место для выпекания хлеба

Уникальная конструкция печного фундамента

Фундамент для этого варианта печки тоже особенный. Строят его следующим образом. Под фундамент выбирают грунт на 85 см. Ширина котлована должна быть удобной для устройства основания. Дно выработки засыпают песком и трамбуют так, чтобы в итоге слой песка составил 10 см.

На выровненное основание устанавливают металлический футляр, в который закладывают 4 ряда кирпичной кладки на цементный раствор. На глубине 12 см до уровня пола настилают гидроизоляцию, от которой сооружают угароотвод: полый фундамент. Этот участок сооружения штукатурят, чтобы можно было сразу определить трещины – места утечки газа.

Такое решение позволяет сразу после топки закрывать вьюшку дымохода, ведь угарный газ будет отводиться в полый фундамент, не попадая в помещения. В итоге существенно улучшаются теплотехнические показатели агрегата. Зола удаляется периодически из выдвинутого на улицу металлического ящика для ее сбора.

Канал для выдвижения золосборника сооружают из кирпича одновременно со строительством фундамента печки. Для его формирования устанавливают металлические уголки. Доводят канал до отверстия, проделанного на том же уровне в фундаменте дома.

Выбор определенной конструкции печи и соответствующей ей порядовки предоставляет возможность точно подсчитать расходы материала для сооружения агрегата

Порядовая кладка в подробностях

Размер представленной на чертежах упрощенной кирпичной печи в плане составляет 77×116 см, что равно 3-м кирпичам в ширину и 4,5 кирпичам в длину. От уровня пола эту печку выкладывают в металлическом каркасе, сваренном из уголка, или в цельном футляре из жести.

Вместе с кладкой стартовых рядов упрощенной русской печки производится устройство канала, предназначенного для удаления золы с наружной стороны фундамента дома

На нижеприведенной схеме изображены 10 рядов кладки печки. После укладки 4-го ряда на стенки ее устанавливают металлический уголок, который требуется для формирования канала. В 5-ом ряду поверх уголков устраивают перекрытие канала.

Перед укладкой 7-го ряда прокладывается лист асбеста. После кладки 7-го ряда сформированный канал обшивается листовым металлом.

Строительство печки с 5-го по 13 ряд заключается в сооружение угароотвода. В 8-ом ряду снова ставят металлические полосы. В 9-ом, 11-ом и 13-ом ряду кирпич ставят на ребро.

Порядовки предназначены для грамотного сооружения кирпичной печки. Эти схемы демонстрируют порядок кладки с 11 по 25 ряд с установкой варочной панели

После кладки 14-го ряда строящаяся печка обычно уравнивается с полом, правда бывает, что для того чтобы довести до уровня пола, требуется положить еще один ряд. Пол вокруг печки обшивают листовой сталью.

С 15-го ряда, т.е. примерно с уровня поля, кирпичное сооружение снова кладут в металлический футляр или каркас из уголка. В 16-ом монтируют заслонку, которая нужна для отвода и сбора золы. Фронтон печки над этой заслонкой необходимо будет обшить металлом.

Для фиксации поддувальной дверцы в 17-ом и 18-ом ряду кладут стальные полосы. В 18-ом выполняется кладка перекрытия угароотвода.

В 19-ом ряду в кладку устанавливают уголки, на которые будет опираться выдвигающаяся колосниковая решетка. Через нее зола по каналу будет выводиться в металлический ящик для ее сбора.

«Под», основание главной топки русской печки, кладут из жаропрочного кирпича. В 20-ом ряду кладки ставят металлическую раму с дверцей, предназначенной для прочистки печи. Над 22-ым рядом снова кладут металлические полосы.

Кладка 23-го ряда производится огнеупорными кирпичами. С тыльной стороны агрегата кладку выполняют в 3 кирпича, поставленных на ребро, и в 1/8 кирпича, установленного плашмя.

Над 23-им рядом фиксируют варочную чугунную плиту, габариты которой равны 71×41 см. В этом ряду рекомендовано провести укрепление стальной полосой. 24 ряд весь кладут плашмя.

Кладка с 25-го ряда снова производится из огнеупорного кирпича, который ставят на ребро. Сейчас устанавливают глухую дверцу габаритами 25×21 см. Она выполняет функцию заслонки в стандартной русской печи.

Порядовое руководство по кладке печки – отличная помощь начинающим печникам и опытным мастерам, не знакомым с этой конструкцией

В левом заднем углу 26-го ряда кирпичи ставят на ребро для формирования дымохода. Все остальные в указанном ряду укладываются плашмя, а кладка армируется стальными полосами. У кирпичей, монтируемых плашмя, стесывают внутреннюю кромку нижнего ребра.

На уровне 26-го ряда располагают металлические листы, предназначенные для выпечки хлеба. Их должно поместиться в печке 3 штуки с учетом зазоров между стенками агрегата и этими противнями.

По длине средний и правый металлические листы равняются размерам печки. Левый короче ровно на тот отрезок, который был сформирован в 26 ряду. Чтобы левый короткий лист не провисал, его фиксируют в дальнем углу кляммером к среднему противню.

В 27-ом ряду весь кирпич укладывают плашмя. Перед сооружением 28-го ряда в отсеке, предназначенном для выпекания хлеба, устраивают подставку из кирпичей. На нее будет опираться перекрытие.

В 28-ом ряду фронтонную часть печки и левый задний угол, в котором формируется дымоход, кладут из кирпичей, поставленных на ребро. Переднюю часть агрегата армируют стальной пластиной. Остальное пространство заполняют кирпичами, уложенными плашмя.

Затем полностью два ряда, это 29 и 30, строят из устанавливаемых на ребро кирпичей. В 31-ом ряду формируют отверстие для чистки. Как положено это отверстие так же усиливают стальной полосой.

На уровне 33-го ряда уложенными плашмя кирпичами между дымоходами делают перемычки. Их опускают наполовину относительно установленных на ребро кирпичей. В 34-ом ряду располагают паровытяжную заслонку и вьюшку. В этом ряду опять же проводят армирование металлической полосой.

Порядовки с 36го по 40ой ряд показывают, как выполняется переход от устройства верхней части русской печки к кладке дымохода

В 35-ом ряду снова все кирпичи ставят ребром при кладке фронтонной части. Все остальные кирпичи кладут плашмя. В 36-ом и 37-ом рядах все элементы кладут плашмя. Чтобы увеличить сечение дымохода для оптимизации движения газов, вокруг него у кирпичей 37-го ряда стесывают нижнюю внутреннюю кромку.

После кладут патрубок, собирают его из 5 положенных плашмя кирпичей. Его соединяют путем перевязки с 31 рядом. Должно получиться так, чтобы 38-ой ряд был предпоследним. 39-ым рядом прижимают лист асбеста к потолку. Это изолирующая прокладка.

С 39-го ряда расположенными кирпичами кладут дымовой канал. Чтобы ускорить процесс возведения допустимо использовать бетонные или керамические блоки.

В обустройстве используются традиционные металлические приборы:

Галерея изображений

Фото из

Задвижка для кирпичной трубы печки

Чугунная дверка с прижимным приспособлением

Дверка поддувала печной топки

Колосниковая решетка кирпичной печки

Дверки для прочистки дымовых каналов

Чугунная плита для варочной печи

Духовой шкаф для варочных агрегатов

Водогрейная коробка для наружного размещения

Печные приборы необходимы для правильной эксплуатации агрегата. С их помощью обеспечивается оперативный розжиг печки, регулировка теплоотдачи, перекрываются технологические отверстия, выполняется чистка каналов от продуктов горения.

Выводы и полезное видео по теме

Наглядная демонстрация кладки печки из кирпича поможет освоиться с сутью процесса:

Строительство печки из кирпича сложно назвать легким делом, но оно вполне доступно для самостоятельного исполнения. Руководствуясь представленным нами мануалом и порядовками, можно своими руками соорудить отлично действующую печь. Сведения об общих правила строительства отопительно-варочных агрегатов помогут проконтролировать работу нанятых печников.

Если у вас есть опыт кладки кирпичных печей, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в блоке для связи, который расположен ниже.

Чертежи печей для кладки из кирпича с порядовкой.


1 ряд

-Уровень пола «0»
-Проверка размеров печи
-Проверка диагоналей кладки

2 ряд

-Кладка каналов
-Монтаж дверки поддувала
-Монтаж дверки чистки

3 ряд

-Кладка каналов

-Монтаж дверки поддувала
-Монтаж дверки чистки

4 ряд

-Кладка каналов
-Кладка каналов для дожига

5 ряд

-Кладка каналов
-Кладка каналов для дожига

6 ряд

-Кладка каналов
-Кладка футеровки топки

7 ряд

-Кладка каналов
-Кладка футеровки топки

8 ряд

-Кладка каналов
-Кладка футеровки топки
-Монтаж колосников

9 ряд

-Кладка каналов

-Кладка футеровки топки

10 ряд

-Кладка каналов
-Кладка футеровки топки

11 ряд

-Кладка каналов
-Кладка футеровки топки

12 ряд

-Кладка каналов
-Кладка футеровки топки

13 ряд

-Кладка каналов
-Кладка футеровки топки
-Монтаж стеклянной дверки

14 ряд

-Кладка каналов
-Кладка футеровки топки
-Монтаж стеклянной дверки

15 ряд

-Кладка каналов
-Кладка футеровки топки
-Монтаж стеклянной дверки

16 ряд

-Кладка каналов
-Кладка футеровки топки
-Монтаж стеклянной дверки

17 ряд

-Кладка каналов
-Кладка футеровки топки
-Кладка духовки

18 ряд

-Кладка каналов
-Кладка футеровки топки
-Кладка духовки

19 ряд

-Кладка каналов
-Кладка духовки

20 ряд

-Кладка каналов
-Кладка духовки

21 ряд

-Кладка каналов
-Кладка духовки

22 ряд

-Кладка каналов
-Кладка духовки

23 ряд

-Кладка каналов
-Кладка духовки

24 ряд

-Кладка каналов
-Кладка духовки

25 ряд

-Кладка каналов
-Кладка духовки

26 ряд

-Кладка каналов
-Кладка духовки

27 ряд

-Кладка каналов

-Кладка духовки

28 ряд

-Кладка каналов
-Кладка духовки

29 ряд

-Кладка каналов
-Кладка перекрытия духовки

30 ряд

-Кладка каналов
-Монтаж дверки на духовку

31 ряд

-Кладка каналов
-Кладка перекрытия духовки

32 ряд

-Кладка каналов
-Кладка перекрытия духовки

33 ряд

-Кладка каналов
-Кладка свода над дверкой

34 ряд

-Кладка каналов
-Кладка перекрытия духовки

35 ряд

-Кладка каналов
-Монтаж дымовой задвижки

36 ряд

-Кладка каналов
-Монтаж дымовой задвижки

37 ряд

-Кладка каналов
-Монтаж прочистных дверок

38 ряд

-Кладка каналов
-Монтаж прочистных дверок

39 ряд

-Кладка каналов
-Монтаж дымовой задвижки

40 ряд

-Кладка каналов

41 ряд

-Кладка перекрытия печи

42 ряд

-Кладка трубы, монтаж задвижки

43 ряд

-Кладка трубы


как сделать небольшую малогабаритную печку из кирпича, порядовка мини-печи

Мангалы, печи,
барбекю
  • Строительство своими руками
    • Барбекю
      • Под крышей
      • Проекты из кирпича
      • Проекты из металла
      • Вопросы строительства
      • Аксессуары
    • Мангал
    • Коптильня
      • Домашние
      • Из чего сделать
      • Компоненты, аксессуары
      • Из металла
      • Из кирпича
      • На дачe
      • Для разных продуктов
      • Холодного копчения
    • Печь
      • Виды печей
      • Вопросы строительства
      • Отделка
    • Гриль
    • Тандыр
  • Грили
    • Электрогрили
    • Газовые
  • Тандыр
  • Коптильни
  • Печи
    • Для дачи
    • Для дома
    • Для производства
    • Для бани
    • Туристические
  • Производители
    • Печей
      • Мини-печи
      • Для бани
      • Для дома
      • Муфельных
    • Грилей
      • Weber
      • Philips
      • Tarrington House
  • Отопление
    • Котлы
      • Газовые
      • Дровяные
      • Пеллетные
      • Электрокотлы
      • Твердотопливные
      • Пиролизные
    • Компоненты системы
      • Теплоноситель
      • Насос
      • Гидрострелка
      • Трехходовой кран
      • Терморегулятор
    • Трубы
    • В квартире
    • Теплицы
    • Загородного дома
    • Теплые полы
    • Обогреватели
    • Радиаторы
      • Обслуживание
      • Установка
      • Виды
    • В частном доме
    • Конвекторы
    • Топливо
    • Виды
      • Геотермальное
    • Системы
    • Аксессуары
    • Гаража
    • Давление
  • Дровяник
  • Гуру Огня
  • Строительство своими руками
  • Печь
  • В

Планы печи для пиццы — Постройте итальянскую кирпичную печь

Знакомство с кирпичной печью Помпеи

Помпеи — это печь для пиццы своими руками в итальянской традиции кирпичной печи. В нашем магазине мы предлагаем бесплатный набор загружаемых схем печей для пиццы.

Скачать электронную книгу «Сделай сам» в Помпеях

Дровяная печь Помпеи построена с использованием огнеупорных кирпичей, высокотемпературного раствора, изоляции и других материалов, которые легко найти в строительных магазинах (Home Depot, Lowe’s, B&Q и т. Д.)). Мы продаем много товаров для поддержки проектов в нашем интернет-магазине в разделе «Комплектующие для установки». Это отличная кирпичная печь и отличный проект для тех, кто хочет построить итальянскую кирпичную печь.

Как и программное обеспечение с открытым исходным кодом, планы доступны для вашего использования бесплатно. Если вам интересно, почему планы бесплатны (на самом деле), прочтите нашу страницу «Почему бесплатные». В противном случае присоединяйтесь к нашему форуму, приглашайте друга и получайте удовольствие!

Вы также можете заказать компакт-диск Forno Bravo. Это основная работа по установке и приготовлению дровяной печи, которая включает в себя электронную книгу Pompeii Oven, а также все руководства по установке Forno Bravo, спецификации, электронную книгу по приготовлению пищи на дровах, обучающие видеоролики и другие ресурсы.Это не бесплатно, но содержит огромное количество информации.

Если вы готовы построить итальянскую печь из кирпича у себя дома, обязательно загляните в наш интернет-магазин. Мы предлагаем высокотемпературный раствор, изоляцию купола, изоляцию пола и различные варианты вентиляции. Это может сэкономить вам много времени и лишних хлопот, а также сэкономить немного денег. Для тех, кто хочет сэкономить время и иметь высококачественную печь для пиццы, адаптированную к их дому, без необходимости начинать с нуля, мы предлагаем наши модульные комплекты духовок.

Кирпичные печи на дровах и приготовление пищи с сохранением тепла были с нами с самого начала цивилизации. Оба они были обнаружены при раскопках практически каждой древней цивилизации, причем кирпичная печь достигла своего современного вида в Древнем Риме. Кирпичные печи, обнаруженные в древних Помпеях и Неаполе, находятся в прекрасной форме, и сегодня они могут начать выпекать домашний хлеб после небольшого ремонта — печь Помпеи названа в их честь. Когда у вас будет минутка, взгляните на наши древние фотографии духовки Помпеи.

В современной Италии базовая конструкция кирпичной печи Помпеи используется для создания печей для пиццы, которые вы видите в пиццериях, частных домах и уличных кухнях. Дровяная печь отлично подходит для приготовления пиццы наполетана, жаркого, фокаччи и хлеба (сотни рецептов см. В нашей поваренной книге). Он быстро нагревается и эффективно выдерживает высокие температуры

.

печь для кирпича / машина для сушки кирпича / машина для производства кирпича

Туннельная печь — это тип печи непрерывного действия, которая обычно открыта с обоих концов и обогревается централизованно. Материалы, такие как кирпичи, могут проходить через устройство непрерывно, что позволяет обрабатывать большие объемы без отключения печи между партиями.

Самая простая печь для кирпича / машина для сушки кирпича / машина для производства кирпича состоит из единственного источника тепла в середине устройства, при этом кирпичи медленно нагреваются и затем охлаждаются по мере прохождения через него.Ниже представлена ​​структура туннельной печи:

Мы предоставляем консультационные услуги для всей печи для кирпича / сушилки для кирпича / машины для производства кирпича, помогаем вам построить завод с наименьшими затратами, но с максимальной производительностью. Также мы можем предоставить вам проект под ключ для всего кирпичного завода, разработать для вас подходящий дизайн в соответствии с вашей ситуацией. Схема работы кирпичного завода:

.

Кладка печей своими руками из кирпича: фото, схемы

Кирпичная кладка своими руками для отопления дома и дачи

Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот «пирог» для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

Готовим раствор для печи из кирпича своими руками

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

  • Глину на сутки замачивают в холодной воде.
  • Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
  • Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

  • раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
  • В случае, когда на пробе образовались трещины более 2 мм — раствор не годен.
  • При глубине трещинок до 2 мм — раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
  • Если поверхность пробы не потрескалась или покрылась мелкой сеткой — такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Кирпичная печь для дома своими руками видео

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь — всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Схема печи из кирпича для дачи

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Кладка печей своими руками
Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами — так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала — в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство — кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний «вышибной» кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой — девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Стекловолоконный термостойкий шнур для уплотнения
Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается «вышибной» кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался — по ее периметру прибивают плинтус.

Печи из кирпича для дачи видео

Выбираем трубы для дымохода

Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры — не менее 4 м. Высота части, выступающей над кровлей — не менее полуметра. Если печь дымит при первых запусках — трубу можно нарастить на 25-50 см.

Печи своими руками: чертежи размещения дымохода

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

Если вы решаете, как сложить печь более высокого уровня — выбирайте один из доступных вариантов ее облагораживания:

  • обкладывание декоративным фасадным кирпичом или печными изразцами;
  • наружный металлический экран;
  • декоративная расшивка или окраска швов теплостойкой краской.
Отделка печи из кирпича своими руками

Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

Итог

Зная, как построить печь в доме своими руками, вы сможете обеспечить доступным отоплением любое небольшое помещение. Накопленный опыт при первом строительстве станет основой для дальнейшего совершенствования этого востребованного мастерства.

Как сложить печь из кирпича своими руками для дачи – пошаговая инструкция, схемы строительства

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

  • Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

  • голландская;
  • русская;
  • шведка.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

  • Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина – нормальной жирности.

Фундамент под печь

  1. Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания
  2. Сначала выкапывают яму.

    Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.
  • Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

  1. Перед первой топкой, рекомендуется подождать 3 недели.

Фото печей из кирпича

  • Также рекомендуем посетить:

Источник: https://materialyinfo.ru/pech-iz-kirpicha/

Самая простая печь из кирпича своими руками, инструкция и фото

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

  • кирпич:
  • *шамотный – 37 шт.;
  • *красный – 60 шт.;
  • дверца поддувала;
  • дверца топливника;
  • решётка;
  • задвижка;
  • варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

Рисунок 2. Порядовка печной кладкиПечная порядовка следующая:

  1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
  2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
  3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
  4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
  5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
  6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
  7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
  8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
  9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
  10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
  11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Это интересно: какую печь выбрать для дачи? Обзор 10 вариантов.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкцииЕсли уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печкиСогласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Читайте также — обзор печей для обогрева гаража.

Преимущества простейших печных конструкций

Достоинства конструкций:

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Рисунок 10. Ещё один г-образный вариант

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

Источник: https://ZnatokTepla.ru/pechi/prostaya-pechka.html

Как сложить мини печь из кирпича своими руками – пошаговое руководство

:

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть.

Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день.

Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

Перечень инструментов:

  • кельма, или как её ещё называют, мастерок;
  • удобный молоток-кирка;
  • строительный уровень;
  • рулетка;
  • отвес.

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

  • 20 литров раствора;
  • 60 штук печного красного кирпича;
  • 38-40 штук шамотного кирпича;
  • дверка топки;
  • дверка поддувальная;
  • колосниковая решётка;
  • варочная панель;
  • задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

  1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят  проволокой.
  2. Затем делают кладку второго ряда.
  3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
  4. Кирпичи в четвёртом ряду идут на ребро.
  5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
  6. Пятый ряд выкладывают плашмя, подобно четвёртому.
  7. Кирпичи шестого ряда идут на ребро.
  8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
  9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
  10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Источник: https://teplospec.com/pechi-kaminy/kak-slozhit-mini-pech-iz-kirpicha-svoimi-rukami-poshagovoe-rukovodstvo.html

Мини-печь из кирпича для дачи своими руками — простая конструкция и эффективность

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

  • После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция — битумные и битумно-полимерные мастики.
  • На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
  • На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
  • Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
  • В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» — укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
  • Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

  • В пятом ряду кирпичи укладывают плашмя, в шестом — ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
  • В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
  • Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
  • После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода — прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
  • Одиннадцатый ряд — участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап — первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

  • Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
  • Отделка самая простая и экономичная — побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

  • В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:
  1. Просушка печки до разгонной топки должна быть полной — глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
  2. Разгонную топку производят на быстро сгорающем топливе — щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов — длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
  3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
  4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ — 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах — стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата — обогревает помещение, можно готовить пищу и сушить вещи.

Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой — для дымоходной трубы и варочной плиты.

Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

Снег своими руками – прекрасное новогоднее украшение дома, квартиры или ее маленького уголка, например, самодельным снегом можно украсить подоконник или елку…
Новогодний интерьер и украшение елки для многих – для многих любимое занятие для всей семьи, и продумывать новогодние интерьеры порой начинают еще с осени, а то и раньше. Для встречи Нового Года важно все: и роскошь новогоднего стола…
Канализационная насосная станция на частном участке – решение проблемы произвольного стока, когда по каким-то причинам канализационная система недостаточно стабильно работает на самотек. Частая причина такой нестабильности – невозможность создать уклон…
Дизайн туалета 2020 – это сочетание прочных и гигиеничных отделок, сантехника современного уровня и простой уход за туалетной комнатой. Туалет – самое утилитарное помещение дома, и, казалось бы, бытовой рационализм здесь – основное и главное…
Дизайн комнаты 2020 – это сочетание функциональности и уюта, свобода выражения и модный стиль, эстетика без излишнего украшательства. Часто комната служит одновременно и гостиной и столовой. Возможны варианты современных студий…
Дизайн гостиной 2020 – это функционализм и эстетика, следование моде и признание классических идей. Дизайны гостиных в 2020 году часто реализуют минималистский подход: свобода, воздух, чистота и здоровый образ жизни…
Дизайн квартиры 2020 – свобода и демократичность при максимуме комфорта, а еще – сближение с живой природой как следование общественной мировой тенденции. Звучит незатейливо, тем сильнее поражают новые дизайны квартир 2020 – неожиданные и смелые…
Дизайн прихожей 2020 – минимализм и «светлая тематика»: как можно больше воздуха, света, белая и пастельная палитры, и конечно – трендовые цвета: прохладная мята и цвет спокойного летнего неба…
Дизайн штор 2020 – это природная тематика, натуральность фактур, оттенков и тканей. В тренде все натуральные материалы для штор, зачастую и очень необычные. Дизайны штор в 2020 году демократичны и роскошны, многогранны и свободны…

Источник: https://stroyfora.ru/p/post-353

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию

  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные.

    Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

  • Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

  • За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Источник: https://o-remonte.com/pech-iz-kirpicha-svoimi-rukami/

Печь своими руками – пошаговая инструкция и порядок действий. Советы как сложить печку правильно (85 фото)

Производители печей на сегодняшний день создают каждый год все новые и новые модели металлических изделий, которые отапливаются благодаря твердым источника горения. Однако многие люди, как и в старые времена, топят свои дома обычными печами из кирпича.

  • Так почему же так много хозяев предпочитают обычные печи, нежели модные и ультрасовременные?

Положительные и отрицательные стороны готовых идей печей

Рассмотрим несколько причин, по которым очень часто выбирают старый вид отопления для дома:

Первый несомненный плюс это поддержание тепла кирпичной печью. Посудите сами – такая печь держит тепло минимум сутки, при условии, что подбрасывать дрова необходимо один раз каждые шесть часов.

Возможность хранить тепло делает печь из кирпича очень экономичной, ведь ей не требуется постоянный источник топлива, более того они намного экологичнее, чем металлические «братья».

  1. Поверхность такой печи не нагревается до столь высокой температуры, которая могла бы оставить ожог на теле человека, наоборот, если прислонить к ней руку, можно почувствовать приятное тепло и уют.

Исходя из этих преимуществ, можно сделать вывод, что тепло, которое отдает печка, является более мягким и устойчивым. Более того, когда нагревается металл до высоких температур, а он это делает, то в воздухе начинается процесс горения вредных веществ, которые несомненно оказывают негативное влияние на органы дыхательных путей.

  • Помимо всего выше сказанного у кирпичной печи есть эстетика, посмотрите на фото самодельной печи и вы все поймете сами.
  • Минусом, пожалуй, является то, что холодное помещение достаточно долго нагревается, однако можно затопить ее немного раньше или приобрести специальные нагреватели, которые хоть немного, но согреют помещение, пока основная мощь будет прогреваться.

Области применения

  1. Печи своими руками на улице и в доме способны не только готовить еду и греть дом, но также коптить мясные продукты питания, плавить и закаливать металл, поддерживать температурный режим и уровень влажности.
  2. Однако не стоит строить печь тех помещениях, где будет находиться дом для животных, так как им все же придется дышать испарениями.

Виды

Самые распространенные кирпичные печи – это русская, шведская, колпаковая и голландка.

Последняя так называется в виду ее последовательности каналов. Печь очень легка в исполнении и конструкции, однако не стоит ожидать от нее сильных качеств, так как ее КПД составляет не более 45%.

Шведская печь очень удобна как для отапливания помещения, так и для готовки. Она имеет камерное исполнение внутри. В отличие от предыдущей печи, эта имеет более высокий КПД, который составляет около 60-65%.

Колпаковая печь способна сама себя регулировать благодаря уникальной конструкции. Обладает еще более высоким КПД – 70-75%. Однако используется только для отопления.

Знаменитая русская печь является проточной, так как в ней нет конвектора. Наиболее высокий КПД около 85%. Уникальный внешний вид, который ни с чем не перепутать. Присутствует возможность готовить русские национальные блюда, которые нельзя воплотить ни в одной другой.

Чертежи и схемы для кладки печей

Основной элемент – это, конечно же, камера с дверью, где происходит сгорание топлива. Под этой камерой находится еще одна небольшая, которая служит поддувом и сбором золы. Воздух, который попадает в печь, сначала проходит через этот отсек.

Далее идет хайло, откуда воздух попадает в сопло. Следующая инстанция воздуха – это конвектор в виде П-образного отсека. Далее следует воздушный конвектор, по которому воздух поднимается наверх в дымоход.

Когда воздух выходит из дымоход наружу, то последней преградой на его пути становится «выдра», которая не дает попасть влаге, в т.ч. дождевым каплям, внутрь.

Как сделать кирпичную печь своими руками

Сперва необходимо определиться, что существует несколько видов кирпичей, из которых сооружается печь, а именно:

Керамический красный кирпич. Используется на самых низших рядах.

Печной кирпич более высокого качества, чем обычный красный. Так как она обладает повышенным режимом выдерживания температуры, то ею выкладывают топочный отсек.

Шамот. Кирпич, который выдерживает максимальную температурную нагрузку. Он используется для сооружения внутренней части печи, по которой идет воздух.

Обратите внимание, что необходимо строго соблюдать инструкции для правильного изготовления печи, иначе придется разбирать все, вплоть до основания, и начинать сначала, а это очень и очень муторный процесс.

Место и способ расположения печи зависит от того, в какой части дома вы хотите ее поставить. Если дом большой, то наилучшим вариантом будет расположение близкое к спальням и более жилым помещениям.

Если вы хотите сооружать печку, которая будет также использоваться как варочная панель или духовка, то располагайте ее прямо на кухне, однако обратную сторону печи можно будет расположить по другую сторону стены. Здесь все зависит от размеров дома и желания назначения печи.

Вы также можете узнать как сделать печь из металла своими руками и соорудить такую, однако помните про преимущества и недостатки таких печей. Более того изготовление металлической печи сложнее, чем из кирпича, поэтому придется приложить немного больше усилий, если вы хотите сделать ее сами.

Основные типы устройства печей для кладки имеют обязательный для исполнения набор правил, благодаря которым печь получается правильной. Внимательно изучите инструкцию и только потом приступайте к сооружению.

  • Совет: для того, чтобы не ошибиться в процессе, необходимо сперва выкладывать ряд без использования раствора, а после того, как вы убедитесь, что все сделано правильно, ряд можно сажать на раствор.

Фото печей своими руками

Источник: https://clubsamodelok.ru/pech-svoimi-rukami/

Как сложить печь из кирпича своими руками

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печи своими руками.



Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

— Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.

— Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.

— Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.

— Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.



Варианты размещения печей

На первой схеме слева показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.

Принцип, по которому происходит размещение и строительство печи, прост: прямой обогрев от ее стенок должен захватить возможно большее количество помещений, а когда так не получается, то лучше использовать схемы печей со встраиваемым водогрейным змеевиком. В этом случае остальные комнаты будут обогреваться радиаторами отопления.

Кладочный кирпич


Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.


Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

— красный керамический марки 150;

— огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

— Камни следует приобретать одного типоразмера.

— Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.

— Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.

— В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.



Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.



Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.



Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.



Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

— Каждый камень ставят, опирая его на 2 других.

— Первый и последний ряды выполняют тычковыми.

— Чтобы избежать расслоения, вертикальные швы заполняют раствором.

— Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.

— Не допускается совпадения тычковых и ложковых рядов.

— Подрубленные стороны камней ставят внутрь, а не наружу стены.

Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь не бывает неответственных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.


Сложить печь своими руками: чертежи, схемы, виды

Печка – это лучший способ обогрева здания площадью до 100 квадратных метров. Она дает живое тепло, которое нельзя сравнивать с современными чиллер-системами и воздушными пушками. За столетия эксплуатации каминопечей мастера выявили все недостатки конструкций и смогли их устранить. Самостоятельная кладка печи доступна каждому человеку, но необходимо знать массу нюансов и хитростей, чтобы печка или камин были действительно функциональными, а не просто занимали место в доме. Данная статья полностью посвящена теме о том, как построить печь своими руками. Кроме подробной инструкции вы найдете рекомендации и советы опытных печников для улучшения эффективности конструкции.

Виды печек

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

  • Отопительная. Ее название полностью описывает назначение. Это заурядная печка, которую проще всего сложить. Она характеризуется наиболее простой конструкцией по сравнению со следующими подтипами. Зачастую оборудована лежанкой.

    Отопительная печь для дачи

  • Отопительно-варочная. В этом разряде печек для дома добавляется второстепенная опция – приготовление пищи в горшочках или кастрюлях. Полноценной плиты такая конструкция не заменит, но вполне справится с задачей экономии газа.

    Отопительно-варочная печка

  • Комбинированная. Это многофункциональный агрегат, который располагается на кухне дома, и снабжен духовым шкафом или полностью рабочей плиткой для готовки. Проекты печей такого типа достаточно сложны и рекомендуются к возведению исключительно мастерами.
  • Печи-камины. Сложить такую печку своими руками тоже несложно, но есть определенные требования к ее внешнему виду. Фасад должен быть красивым и аккуратным, его задачей, кроме обогрева, является и украшение дома. Камины занимают намного меньше места и просты в розжиге, поэтому их популярность растет.

    Печь-камин из кирпича

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Где разместить конструкцию

Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.

Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.

Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.

Примечание: Отделка печи производится плиткой или кирпичом, но никак не обоями или пластиковыми панелями.

Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить. Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками.

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

Дымоход из кирпича

Нюансы строительства

Чтобы сложить долговечную печку нужно иметь достаточно знаний об ее устройстве, упростит процесс применение хитростей бывалых печников.

  1. Чтобы не тратить много времени на отделку, достаточно красиво выложить печь из кирпича. Чтобы куски раствора не портили внешний вид используйте строительный скотч, который впоследствии отклеивается вместе с грязью. Придать печи оригинальный фасад можно с помощью блоков разного цвета, скругленных болгаркой.
  2. Применяйте покупные растворы. Они содержат качественный заполнитель и вяжущее, к тому же производятся с использованием современных агрегатов и добавок, что улучшает их технологические свойства.
  3. Разница в термоустойчивости между шамотом и силикатными блоками составляет 550 градусов, чтобы облицовка не разрушалась топку нужно обогнуть листом базальта.
  4. Многие чертежи и схемы печей указывают на необходимость эксплуатации металлических уголков. С их помощью гораздо проще построить печку своими руками или сложить теплообменник. К тому же уголки помогают верно ориентировать все ряды кладки по разметке.
  5. Для создания швов одной и той же толщины можно применять железные пруты – они выкладываются на нижний ряд и заливаются раствором, после чего прижимаются верхним слоем.
  6. Сложить арку печи или камина удобно при помощи шаблонов из гипсокартона или других плотных материалов. Для формовки кирпичей используйте разный насадки.
  7. Кладку печной трубы производите по уровню и отвесу. Даже незначительный крен на 5-6 градусов способен разрушить все ваши старания.
  8. Закупайте заранее весь нужный строительный материал. Нет ничего хуже, чем в разгар процесса ехать в супермаркет за несколькими сверлами или кирпичиками.
  9. Не торопитесь и не приступайте к выполнению работ по сборки печи в плохом настроении — раздражение и спешка не лучшие советчики в строительном деле.
  10. Чаще сверяйтесь со схемами и не допускайте отклонений от разработанной конструкции.
  11. Пользуйтесь качественными инструментами и строительными материалами — это повысит безопасность работ и улучшит качество камина или печки.

Отбор печного материала

Выбираем кирпич

Примечание: Среди всего многообразия строительных материалов, чтобы построить печь своими руками нужно выбирать кирпич марок М250-500.

Кирпич марки М250

Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый раствор с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

Этапы кладки

Мы разобрались с теоретической частью, пришло время и для практической работы. Так как выложить печку довольно нелегко, придется запастись терпением и быть готовым к незначительным переделкам. Постройка печи своими руками начинается с расчистки места на фундаменте. Если дом возведен недавно и еще нет полной отделки, то будет в разы проще – не придется демонтировать облицовку или плитку. Произведите точные замеры в соответствии с вашими чертежами и схемами и начинайте класть печку.

Порядовка печки 1 частьПорядовка печки 2 часть
  • Закладка блоков производится по разметке на свежий раствор. Первым создается отдел зольника и колпаковая выемка. Не забывайте спланировать размещение дверок перед тем, как выложить печку. В печах и каминах затворки и люки должны иметь термоустойчивые ручки, металлическую основу и петли крепления. Самому довольно сложно монтировать дверцы на раствор или с помощью сварки, поэтому применяется крепление проволокой, для того, чтобы между кладкой и заглушками не оставалось выемок, нужно заранее сделать пазы в кирпичах и подогнать их по размерам.
  • Выкладывайте порядовку до тех пор, пока не достигнете уровня расположения решетки для топлива. Установите и закрепите ее. Внутренняя часть теплообменника складывается из шамотного кирпича, что увеличивает ее срок службы.
  • Топка закрывается сверху примерно на 12-15 ряду. Если вы хотите не только выложить печку, но и сделать ее многофункциональной – установите в верхней части стальной лист с конфорками для варки. Помните о создании отдушин и люка для добавления дров.
  • Далее следует заняться монтажом верхнего колпачного прохода, по которому будет подниматься дым. Впоследствии в верхней части этого хода устанавливается металлическая или асбестовая труба, но закончить дымоход кирпичам – намного разумнее, так как он не прогорит со временем.
  • Все стыки плотно заделываются раствором – смесь всегда должна быть свежей, поэтому не нужно заводить сразу целое корыто. Оно засохнет еще до нанесения на кладку.
  • Отделка печи является последним этапом и не является обязательной, если конструкция расположена в техническом или промышленном помещении. Для отделки печи подойдет силикатный кирпич или керамзитовые плиты. Если вы сооружали камин, то портал для него стоит выполнить из гипса или мрамора. В последнем случае стоит учитывать большой вес камня, который может дать усадку фундамента.

Этих данных достаточно для того, чтобы домашний мастер смог самостоятельно сложить печку или камин. Ответственно подходите к процессу и помните о технике безопасности.

Схемы кладки отопительных печей из кирпича

Чертежи отопительных печей из кирпича

Схема отопительной печи из кирпича зависит о того, что вы хотите получить в конечном итоге. Это может быть отопление, а может быть и просто варка продуктов.

Ведь функциональность может быть разной. Сегодня мы рассмотрим печи отопительные кирпичные чертежи и правила выполнения работы.

Также вы узнаете о видах данной конструкции и их назначении. Также на видео в этой статье посмотрите варианты изготовления и применения каждого вида.

Правильный выбор схемы кладки

Отопительные кирпичные печи: чертежи надо будет сделать до начала выполнения работы. Ведь в зависимости от вида потребуется и разное количество кирпича и отделочного материала. Любую из предложенных видов вполне можно сделать своими руками, и в этом случае цена изделия будет значительно ниже.

Виды печей

Отопительные печи из кирпича: схемы делятся в зависимости от применения.

В зависимости от конструкции, печи можно разделить на такие виды:

Отопительная печьЕе основное предназначение заключается в отоплении какого-либо помещения.
  • Здесь можно будет подключить и водяное отопление для всего дома.
  • К ним следует отнести и камины-печи, здесь обогрев довольно быстрый, ведь предполагается открытое горение огня. Хотя для большого помещения такая конструкция не подойдет.



Варочная печьЕе предназначение – это приготовление еды. Для отопления она просто не эффективна.
  • Конструкция довольно проста и ее можно вполне сделать своими руками.
  • Прекрасно подойдет для дачи. Где вы не бываете часто и вам просто надо готовить пищу.
  • Цена установки не высокая. Есть и не большие варианты конструкции.
Отопительно-варочная печьИмеет все преимущества и недостатки двух предыдущих видов.
  • Схемы кладки отопительных печей из кирпича данного вида более сложные. Это целая система.
  • Это довольно мощные конструкции, которые имеют большой вес. Здесь придется делать усиленный независимый фундамент.
  • Потребуется делать и качественный дымоход.



Итак:

  • Печь для дома должна обладать рядом обязательных характеристик: обогревать помещение, быть безопасной для окружающих, создавать комфортные условия проживания.
  • Не каждый может сложить печь своими руками, которая бы имела подобные характеристики. Малейшая ошибка в расчетах может дорого обойтись, так же, как и не качественная работа. Как правило, для этого приглашают мастеров.
  • В наше время задача несколько упрощается наличием огромного количества информации о кладке печей в интернете. Здесь можно детально ознакомиться с техникой кладки печи, посмотрев соответствующий видеоролик.

Схемы отопительных печей

Перед выбором стоит ознакомиться с вариантами устройства каждой конструкции.

Схема отопительной печиУстройство варочной печиУстройство отопительно-варочной печи

Сразу надо продумать систему установки. Ведь для каждой конструкции есть свои требования. Для тяжелых потребуется большой фундамент. Для варочных можно будет обойтись и небольшим плитным.

Подготовительные работы

Для начала следует определиться с местом строительства будущей печи. Первый раз печь возводится тогда, когда строится жилье, а это значит, что форма и размеры печи уже определены, как и ее место нахождения.

Фото схемы фундамента для печи

Итак:

  • Место расположения печи во многом зависит от планировки всего здания, и ее расположение должно быть таким, чтобы она эффективно обогревала все жилое пространство.
  • Если место определено, можно приступать к строительству фундамента. Его размеры должны быть несколько больше геометрических размеров печи. При его строительстве нужно положить гидроизоляцию.
  • Выполняя кладку, следует помнить, что швы должны быть минимальными, а ровность максимальная.
  • При выкладывании внутренних поверхностей дымоходов не должно быть никаких наплывов раствора, а поверхности должны быть ровными. Выделяющийся из швов лишний раствор желательно убрать. Тщательно должны быть выложены как боковые поверхности, так и углы.

Внимание: Фундамент должен выдержать вес конструкции. Поэтому его надо будет армировать. Это придаст дополнительную жесткость.

Понадобится инструмент

Для проведения таких работ понадобится следующий инструмент:

  • Мастерок (кельма).
  • Шпатель.
  • Строительный уровень.
  • Отвес.
  • Шнуровка.
  • Тара для раствора.
  • Лопата или дрель.
  • Мягкая проволока.
  • Рулетка.

Способы и порядок кладки

Делаем кладку

Кладку печей можно выполнять различными способами. Это может быть кладка с пустыми швами или кладка в подрезку.

Внимание: Отличаются эти способы кардинально. При кладке в подрезку швы заполняются полностью, и такая печь не оштукатуривается. Толщина стен печи может быть выполнена в кирпич или в полкирпича.

Для кладки печей следует применять только красный полнотелый кирпич. При этом нельзя использовать кирпич, бывший в употреблении, щелевой кирпич или другие строительные материалы, не предназначенные для этого.

Технология кладки состоит из нескольких этапов:

  • Накрываем фундамент слоем гидроизоляции. Это может быть простой рубероид. Делаем цокольную часть. Ее высота определяется индивидуально. Только не стоит делать ее слишком высокой. Делается сплошной кладкой без пустот.
Выкладываем цоколь печи
  • Первый ряд может быть выложен кирпичами, без применения раствора. После этого кирпичи выравниваются и определяется местоположение передней стенки и месторасположение всех дверок. После этого продолжают кладку, но с использованием раствора. Как правило, для кладки печей используется раствор обычной глины.
  • Затем можно установить вертикальные маяки с помощью отвесов и веревок или лески.
  • Такие элементы печи, как поддувало, зольник или топочная камера, располагаются в зависимости от конструкции печи. Как правило, поддувало располагается после третьего ряда кладки, а через один ряд после него – зольник.
  • Потом выкладывается топка. Крепление двери топки и поддувала осуществляется с помощью мягкой проволоки.
  • Следующим по очереди идет печной свод, который формируется после второго ряда кирпичей, выложенных над топкой.
Топочную камеру делаем только из огнеупорного кирпича
  • Топочная камера выкладывается огнеупорным кирпичом. Для повышения КПД печи она должна быть укомплектована различными задвижками, регулирующими поток нагретых газов.

Технологический порядок кладки

Порядок выкладывания печи следующий:

  • Без раствора выкладывается первый ряд и выравнивается с использованием строительного уровня.
  • Выкладываются кирпичи на углах с помощью раствора и строго горизонтально. После этого заполняется пространство кирпичами, с использованием раствора. Это будет первый ряд.
  • После выкладки первого ряда проверяется ровность сторон печи с помощью рулетки. Если есть разбежность, то их исправляют с помощью киянки, подбивая тот или иной угловой кирпич.
  • После этого можно приступать к выкладке второго ряда. Выкладку начинают с углов и продолжают кладку по всему периметру. После того, как периметр будет заложен, закладывается середина второго ряда.
  • Затем на углах, между первым и вторым рядом, забиваются гвозди, длиной 80 мм и с использованием отвеса проектируют угол на потолок.

В месте проекции угла забивается гвоздь и натягивается веревка снизу до потолка. Такую операцию проделывают со всеми углами.

  • Натянутые шнуры будут служить ориентиром для дальнейших работ. Последующие ряды, относительно вертикали, будут контролироваться натянутыми шнурами, определяющими контур будущей печи.
  • Все последующие ряды выкладывают аналогичным образом, контролируя горизонтальность с помощью строительного уровня. Во время кладки нужно следить, чтобы не было лишнего раствора, а стенки дымохода через каждые 4-5 рядов следует протирать мокрой тряпкой. При этом нужно следить, чтобы раствор в этих местах полностью заполнял швы.
  • Швы кирпичной кладки для печи делаются как можно тоньше, а заполнение швов 100%-ое. Кладка с толстыми швами менее прочная, так как возможно их частичное выпадение.
  • Кладка печи выполняется с перевязкой кирпичей, иначе она не будет держаться. Смысл перевязки заключается в том, чтобы вертикальный шов последующего ряда находился где-то на середине кирпича предыдущего ряда. Не всегда это выходит и вертикальный шов «гуляет» с центра кирпича то влево, то вправо. За этим следует постоянно следить и корректировать кладку с таким расчетом, чтобы центр вертикального ряда не выходил за пределы ¼ части кирпича.
  • Резаный кирпич ложится наружу дымоходного канала, так как резанная поверхность считается более слабой и может разрушиться под действием температуры.

Использование шамотного кирпича

Шамотный кирпич имеет отличную устойчивость к высоким температурам и поэтому его используют для формирования топочной камеры.

  • Из-за различных коэффициентов температурного расширения кирпичи топочной камеры не перевязываются с кирпичом печным. Между ними должен быть промежуток около 5 мм.
  • При выкладке топки из шамотного кирпича можно выложить полностью ряд или после выкладки произвести футеровку топки шамотным кирпичом.

Установка дверок печи. Советы

Перед установкой дверки ее следует проверить на качество прилегания и свободность вращения на шарнирах.

Делаем установку дверок

Итак:

  • При наличии перекосов или отсутствия плавности вращения такие дефекты следует устранять, а если такой возможности нет, то заменить на новые. Следует также определить, есть ли в наличии отверстия для крепления.
  • Для крепления используется мягкая (вязальная) проволока диаметром 2,5-3 мм и длиной около 50 см. Проволока заводится в отверстие и скручивается.
  • Установить дверку после выполнения кладки невозможно, поэтому она устанавливается в процессе кладки. Чтобы дверка хорошо держалась, проволока должна сидеть в швах, между рядами кирпичей. Поскольку кладка ложится снизу-вверх, то и крепление дверки происходит в таком же порядке. Сначала замуровываются нижние концы проволоки, а затем верхние.
  • После закладки нижних крепежных концов дверку необходимо выставить строго по вертикали и горизонтали с последующей фиксацией. После того, как дверка выставлена, можно продолжать дальнейшие работы.
  • Такую технику установки можно использовать для крепления дверок топочной камеры, дверки поддувала и других металлических предметов, таких, как задвижки, сажотруски и др.
  • Очень важный этап – это установка плиты. Она устанавливается на раствор из глины. Консистенция раствора должна быть такова, чтобы лишний раствор свободно выходил из-под плиты, в результате давления ее собственного веса. Его количество должно быть таким, чтобы он заполнил все свободное пространство. Нельзя допустить, чтобы его было мало. В дальнейшем под действием высокой температуры глина спечется и надежно будет удерживать плиту на поверхности.
Делаем установку плиты
  • После окончания работ нужно дать возможность печке полностью высохнуть. Это не менее, чем 14 дней, после чего печь можно топить.
  • Чтобы печь стала привлекательной, ее можно обложить кафельной плиткой. Вот здесь и может пригодиться качество кладки, особенно, если она выполнялась своими руками. На очень ровную поверхность легко будет положить плитку, тем более, что к ее укладке также предъявляются высокие требования из-за наличия высокой температуры.

Кирпичные отопительные печи: чертежи подбираем в зависимости от выбранной конструкции. Кладку рабочей части лучше всего делать на глиняный раствор. Инструкция у вас есть и, по фото выбрав нужную модель, можно приступать к работе.

Варочная печь из кирпича своими руками

Пример порядовки отопительной печи

Отопительная печь — порядовка

Существует множество печей и каминов. Одни предназначены для обогрева дома, другие для приготовления пищи, третьи выполняют декоративные функции. Существуют печи, выполняющие одновременно несколько функций, к примеру, это русская печь, а также печи, которые называют голландка и шведка.

Голландка, шведка – кто есть кто

Отличия

Печи, которые предназначены для отопления дома и приготовления пищи, с давних времен именуются «шведка». В отдельных районах можно встретить отопительные варочные печи, которые называют «голландкой». Это не совсем верно. Голландка обычно использовалась в избах как дополнение к русской печи и предназначалась для обогрева дома.

Конечно, существовали отдельные варианты, на которые устанавливались чугунные варочные поверхности, но они в основном предназначались скорее для подогрева, чем для основного приготовления пищи. Голландки, как правило, украшались изразцами, это своего рода «модница» русской избы.

Отличается и порядовка печи: отопительная печь «голландка» не предполагает установки варочной панели, как в русской печи.

Рабочая кухонная «лошадка»

«Шведка», как и русская печь – это рабочая лошадка, выполняющая сразу несколько функций. На ней можно с успехом готовить пищу, она способна обеспечить дом теплом, а отдельные варианты позволяют использовать ее как духовой шкаф, печь хлеб и не только.

Сегодня мы расскажем об устройстве своими руками как раз такого варианта. Перед нами чертежи и порядовка отопительно-варочной печи.

Отопительно варочная печь -порядовка

Корни одни – ростки другие

Рассматривая отопительно-варочные печи, замечаем, что порядовка аналогична схеме выкладки русской печи с отдельными элементами камина. Это и неудивительно, ведь используемые в нашей стране печи только название имеют западное — «шведка», а приспособлены они в первую очередь для использования в обычной русской избе.

Возведение отопительно-варочной печи «шведка»

Чтобы построить печь своими руками, нам потребуется порядовка печей из кирпича для дома. Кроме порядовки отопительно-варочных печей нам, естественно, будут нужны материалы. На этом мы не будем заострять свое внимание, так как на страницах нашего интернет-ресурса достаточно подробно написано о выборе кирпича для кладки печей и каминов своими руками, приготовлении растворов для печей, изготовлении фундамента печи.

Стандартная порядовка печи:

  • Ряд -1й – самый важный. Кирпичи укладываются своими руками строго по уровню, контроль углов измеряется с помощью строительного угольника.
  • Наша отопительно-варочная печь имеет расположенное поддувало, порядовка показывает, что напротив него, в передней части печи, применяется трехчетвертной кирпич. Для удобного удаления золы внутренние стороны кирпича стесываются под конус в сторону направления камеры.

  • Устанавливается дверца поддувала и начинается укладка 2-го ряда.

  • Печь отопительно варочная в 3-м ряду кладется так, как указывает порядовка. Конфигурация поддувала достигается стесыванием обеих сторон кирпича. Высота ряда совпадает с высотой дверцы.

  • 4-й ряд. Начинает выкладываться с левой стороны. Вначале устанавливается дверца для чистки. Кладка своими руками выполняется по порядовке, при этом перекрывается дверца поддувала. Отверстие над зольником выполнено в квадратной форме. Это достигается скалыванием кирпича.

  • В 5-ом ряду отверстие зольника сужается еще больше. Весь ряд очень похож на 4-й.

  • Для 6-го ряда потребуется огнеупорный кирпич, место укладки которого на порядовке указано штриховкой. Но если огнеупорного нет, можно применить и обычный кирпич. Кирпич перед колосниковой решеткой скалывается. Этим достигается лучшая укладка топлива на решетку. Сама решетка опирается на 5-й ряд.
  • Не забудьте оставить зазор между кирпичами 6-го ряда и колосниковой решеткой в пределах 10 – 15 мм. Зазор заполняется золой или песком, он компенсирует расширение металла решетки при нагреве.

  • 7-й ряд. П-образный канал перекрывается таким образом, что образуется три новых канала. Устанавливается дверца топочной камеры, которая опирается на 6-й ряд.

  • 8-й и 9-й ряды идентичны 7-му. Высота 9-го ряда находится на уровне высоты дверцы топочной камеры. Кирпичи 9-го ряда, перекрывающие перегородку топочной камеры и левого канала, стесываются с обеих сторон для плавного перехода дымовых газов из топки в канал.

  • 10-й ряд выполнен из огнеупорного кирпича. Весь ряд выполняется строго вертикально с контролем строительным уровнем. Делается это потому, что порядовка, по которой устраиваются отопительно варочные печи, обязывает укладывать на них варочный настил.
  • Перекрывается топочная дверца. В этом ряду остается только два канала, строго квадратного сечения.

Варочно-духовая камера – основное отличие

  • 11-й ряд выполнен из обычного кирпича. Варочным настилом перекрывается топочная камера. Слева остаются два канала с квадратным сечением. Кромка кирпича, контактирующего с варочным настилом, срубается таким образом, чтобы между ними образовался зазор в 20 мм. Сам настил опирается на 10-й ряд. Тут можно будет установить большую дверцу для варочной камеры. В таком случае при необходимости она с успехом может быть использована как духовка. Лучше всего установить металлическую раму и изготовить отдельно заслонку. Все на ваш выбор. Отопительная печь не имеет данного элемента, порядовка у нее иная.

  • 12-й ряд укладывается согласно порядовке. Два левых квадратных канала соединяются в один прямоугольный.

  • 13-й ряд: прямоугольный канал перекрывается таким образом, что образуется опять два канала с квадратным сечением.

  • 14-й ряд похож на 13-й. В нем устанавливается заслонка, позволяющая использовать варочную поверхность без нагрева всей печи. Очень удобно в летнее время.Такая порядовка с открытой заслонкой позволяет агрегату работать как обычная печь отопительная.

  • В 15-м ряду задвижка перекрывается.

  • 16-й ряд. Выполняется перекрытие дверцы варочной камеры. Слева монтируется дверца. Она исполняет роль вентиляции варочного отдела и служит для удаления запаха, пара и гари во время приготовления пищи.

  • В 17-м ряду вентиляционная дверца перекрывается. Кладка выполняется согласно порядовке. Вверху, над варочной камерой укладываются стальные полосы. В дальнейшем с их помощью перекроется варочная камера. Порядовка печи отопительной в большинстве случаев не предполагает такого перекрытия, там обычно выполняется куполообразная схема. Но здесь требования несколько иные.

  • В 18-м и 19-м ряду перекрывается варочная камера. Слева остаются два канала с квадратным сечением.

  • 20-й ряд. Слева остается всего один канал с квадратным сечением. Устанавливается дверца для самоварной трубы и для чистки. На перекрытую поверхность варочной камеры устанавливаются два кирпича. При этом они укладываются на ребро. Расстояние от задней стенки до уложенных кирпичей должно составлять 40 мм.

  • 21-й ряд укладывается так же, как 20-й.

  • 22-й ряд. Все установленные дверцы перекрываются. Слева образуются опять два канала с квадратным сечением. Над варочной камерой образуется три продольных канала. Средний имеет ширину 50 мм, крайние по 110 мм.
  • В 23-м ряду левые квадратные каналы остаются. Длинные каналы над варочной камерой перекрываются поперек. Кирпич кладется на ребро на расстоянии, как и в 20-м ряду.

  • 24-й ряд повторяет 23-й.

  • Ряды 25-й и 26-й выполняются так же, как 22-й.

  • 27-й ряд. На ребра устанавливаются три кирпича, установленные на одинаковом расстоянии друг от друга и от стенок печи. Опять остается всего один канал с квадратным сечением.

  • 28-й ряд идентичен 27-му. Внимательно следите за перевязкой швов.

  • Ряд 29-й. Слева один канал с квадратным сечением. С передней стороны уложите пару кирпичей. Они укладываются вплотную к передней стенке, утапливаются на половину своей толщины и опираются на кирпичи, уложенные на ребро.

  • В 30-м ряду полностью перекрывается тепловая камера. Остается один дымовой канал, в котором устанавливается задвижка.

  • Ряды 31-й и 32-й выполняются согласно порядовке. Таким образом, над тепловой камерой образуется три ряда, обеспечивая тем самым прекрасную пожарную безопасность.

Печь готова, теперь ее надо украсить, как это сделать? Вам поможет наша статья Отделка печей. При выполнении отделки своими руками, убедитесь, что выбранный вариант соответствует интерьеру дома.

Дымоход – окончание работы

Важная часть любой печи для дома — дымоход, прочитать о том, какой выбрать дымоход, рекомендуем в статье Выбираем дымоход. Все последующие ряды образуют трубу с дымовым каналом. Соблюдайте перевязку швов.

1. Порядовка — печь отопительно-варочная

2. Порядовка — печь отопительно-варочная

3. Порядовка — печь отопительно-варочная

4. Порядовка — печь отопительно-варочная

5. Порядовка — печь отопительно-варочная

Двухъярусная конструкция

Помимо традиционной русской печи или «шведки», для обогрева дома можно соорудить своими руками двухъярусную печь с нижним прогревом. Отличием от русской печи является наличие верхней камеры. Обе части конструкции с нижним прогревом имеют одинаковую конструкцию. В теплоагрегатах с нижним прогревом используется бесканальная система дымооборота.

Печь с нижним прогревом обеспечивает теплоотдачу в нижней части – 3200 ккал/час, а в верхней немного больше – 3600 ккал/час. Конструкция печи с нижним прогревом отличается простотой кладки, поэтому такую печь для дома несложно сложить своими руками.

Печь с нижним прогревом может иметь разную форму, поэтому такая модель хорошо впишется в интерьер любого дома. Сложить своими руками проще всего печь с нижним прогревом квадратной формы.

Отопительно-варочная печь своими руками: рекомендации

Печи, которые являются отопительным оборудованием и одновременно выполняют функцию варочной панели, сегодня распространяются все больше. Очень удобно готовить настоящую пищу на живом огне – это вкуснее и полезнее! Для загородного дома или для дачи отопительно-варочная печь очень удобна и практична. Как построить отопительно-варочную печь, мы постараемся рассказать в деталях.

Функционально и красиво!

Принцип действия

Чаще всего, отопительно-варочная печь имеет небольшие габариты, так как рассчитывается для обогрева дома или дачи общей площадью до 50 квадратных метров. Именно такую печь мы и рассмотрим, однако это совсем не повод не увеличить размеры и не сделать печь для дома площадью до 100 м 2 .

В зависимости от типа конструкции и используемых видов топлива, кирпичные печи для дома с варочной плитой длительного горения обладают различной теплоотдачей. Будем отталкиваться от того, что наружная стенка выполняется в ½ кирпича, конструкция работает на дровах, имеет водогрейный короб и духовой шкаф, в качестве варочной поверхности используется плита из чугуна с двумя конфорками. Топливник перекрываем толстой плитой из чугуна для увеличения теплоотдачи, а над ней в нише, которую прикрывает металлическая дверца со стеклом, будем располагать варочную камеру. Духовой шкаф устроим справа или слева от топливника, в зависимости от местных условий.

Печь отопительно-варочная длительного горения выкладывается в расчете на работу в два режима: зимний и летний. Для этого строится двухколпаковая отопительно-варочная печь.

Летом оборудованием пользуются исключительно, как варочной плитой, для приготовления еды и нагрева воды, сушки продуктов, запаривания злаков и других кормов для скота и птицы. Печь работает таким образом: из топливника горячий газ проходит под варочную плиту из чугуна, производя ее нагрев, а также нагревает и духовой шкаф, а затем удаляется через дымовую трубу.

В режиме «зима» процесс тот же, но газ после нагрева плиты и шкафа уходит не в дымоход, а по отопительным каналам проходит в замкнутую верхнюю камеру, греет ее и уже потом удаляется. Поэтому печь обогревает дом.

Такая двухколпаковая отопительно-варочная печь с духовым шкафом является наиболее эффективной конструкцией, она очень удобна для дачи или загородного дома.

Немного о преимуществах

Печи отопительно-варочные длительного горения, работающие на дровах, имеют ряд достоинств, узнав о которых вы можете решить делать ее самостоятельно для своего дома или дачи.

Во-первых, это значительная экономия средств, так как в готовых вариантах печей длительного горения всегда присутствует солидная накрутка цены. Во-вторых, это не заданная конфигурация, а ваше собственное решение, то есть конструкцию вы выполняете по габаритным размерам дома или дачи.

К другим достоинствам относится следующее. Оборудование длительного горения объединяет функционал отопительного прибора и кухонной плиты. Поскольку одна конструкция работает вместо двух отдельных, высвобождается свободное место в доме. Топливо используется более функционально, работая при сгорании «на два фронта» — это также серьезная экономия. Не нужно дополнительно устраивать вытяжку, в такой печи она уже есть, так что удаление продуктов горения вместе с неприятными запахами уже предусмотрено.

Инструменты для работы

Чтобы построить тепловой агрегат длительного горения из кирпича, потребуется порядовка отопительно-варочной печи. Кроме того, для выполнения кладки из кирпича, нужно иметь не только навыки и знания, но и качественный инструмент.

Для выполнения кладки из кирпича приготовьте и проверьте исправность следующих предметов и приспособлений:

  • Мастерок (кельма) для кладки и удаления излишков раствора.
  • Киянка для осаживания и поправки кирпичей (деревянная).
  • Строительный уровень для проверки горизонтальности рядов.
  • Водяной уровень для тех, кто умеет пользоваться им правильно.
  • Отвес для проверки вертикальности углов и стен.
  • Правило.
  • Молоток каменщика для раскалывания кирпичей.
  • Рулетка или гибкий метр для определения и проверки линейных размеров.

Важно! Материалом для кладки будущей печи длительного горения непременно должен служить красный огнеупорный кирпич, целый и ровный. Недожженные или пережженные кирпичи, с трещинами и сколами не подойдут. Цементный раствор для выполнения кладки тоже не подойдет, как связующее нужно применять смесь глины и песка достаточно густой консистенции. Обязательно проверяйте качество приготовленного раствора! Для этого из замеса возьмите несколько проб наугад из разных мест и скатайте из них небольшие шарики. После высушивания посмотрите, нет ли на поверхности шариков трещин. Дополнительная проверка: при падении с одного метра на твердую поверхность шарик не должен расколоться, а после прокаливания при высокой температуре не должен рассыпаться в пыль. Такой раствор идеально подойдет для кладки печей длительного горения своими руками, конструкция будет надежной.

Материалы для самодельной печи

Для небольшого помещения достаточно будет печи всего из 14 рядов. Обогрев уже будет производиться качественно. Топочная камера имеет стенки, которые являются и стенками внешними, горячими и интенсивно отдающими тепло. Обогрев будет низовым, эффективным и гигиеничным. Варочная плита, само собой, в большом и постоянном количестве тепла не нуждается. Имеется водогрейный бак, а также можно встроить и сушильный шкаф для ягод, трав и фруктов. Можно сушить и одежду. Что из материалов нужно подготовить, из чего делаются своими руками отопительно-варочные печи? При простой конструкции и ее небольших размерах печка будет многофункциональной, но потребует минимального расхода стройматериалов.

  • 225-250 штук печного красного кирпича для выполнения кладки (делайте запас на бой).
  • 200 кг качественной глины для раствора.
  • 200 кг уже просеянного речного песка мелкой фракции.
  • Стальной уголок 45х45х3 мм.
  • Полоса стали 40х3 мм.
  • Дверца металлическая топочная (ориентировочно 270х300 мм).
  • Дверца поддувальная (130-150х270 мм).
  • Варочная плита из толстой стали или чугуна с конфорками.
  • Вьюшечная задвижка.
  • Водогрейный короб (ориентировочные размеры 500х350х300 мм).
  • Сушильный короб любых размеров от 350х350х350 мм.

Дверцы могут быть оснащены жаропрочным стеклом. Наличие дверцы со стеклом в духовом шкафу крайне желательно. Так как наличие дверцы со стеклом позволит контролировать процесс выпечки, не открывая дверцу духовки. Устанавливать дверцу со стеклом нужно аккуратно, стекло лучше установить в последний момент.

Важно! Перед началом работы, если у вас отсутствуют навыки и опыт кладки с соблюдением порядовки, перед тем как самому сложить отопительную печь, возьмите готовые чертежи. Найдите их в интернете, почитайте литературу и так далее. Вынесите порядовку на бумагу и положите прямо перед собой! Сверяйте каждый ряд. От правильности выкладки кирпича будет напрямую зависеть не только КПД печи и ее долговременность, но и способность функционировать в целом.

Кладка печи своими руками

Смысла описывать пошагово каждый кирпичик, даже каждый ряд нет. О фундаменте также не говорим, это предусматривается при возведении любой конструкции, которая имеет достаточную удельную массу сама по себе. Это уж совсем для тех, кто видит мастерок впервые и замешивал смесь только в блендере из кефира и клубники.

Дальше рассматриваем основные требуемые моменты, а не поэтапную выкладку.

  • Первый и второй ряды кладите сплошь, на первый ряд по краям обязательно кладите цельные кирпичи, а в середину можно использовать и бой (правда, нежелательно). Второй ряд – только целыми кирпичами.
  • Третий-пятый ряды формируют будущую зольную камеру, здесь ставится дверца на зольник, сверху на пятом ряду производится перекрытие, а также задается место под будущую сушильную камеру (короб). Исходите из размеров приготовленного под сушилку короба.

  • Печь отопительная длительного горения своими руками наращивается внутрь начиная с шестого ряда для установки колосниковой решетки. Уже на седьмом ряду сначала ставится колосниковая решетка, а затем – дверца топки.
  • Восьмой-десятый ряды – это будущий топливник, также здесь нужно обкладывать сушильный короб. Дальше, в 11 ряду поверх короба выкладываются полосы стали, и все это покрывается раствором глины и песка. Не забудьте оставить место для устройства дымохода!
  • 12 ряд – прямо на слой раствора выкладывается кирпич и готовится место для установки варочной плиты. Определяйтесь с размерами по заранее приготовленным расходникам. Плита укладывается поверх 13-го ряда, также ставится водогрейная емкость, которая частично перекрывает дымовую трубу. В 14-м ряду предусматривается установка самой дымовой трубы.

Установка варочной поверхности

Таким образом, отопительная печь длительного горения своими руками готова, это ее «компактное» исполнение, так сказать, «малый вариант». Большие размеры предусматривают просто добавление рядов и некоторое увеличение как топливника и зольника, так и водогрейных и сушильных коробов. Также добавляются дополнительные ряды, но основная концепция именно такая, как здесь описано.

Дополнительные нюансы

Печь отопительная своими руками с функцией варочной панели устраивается с дополнительными прямыми дымоходами. Их открывают летом, когда отопительные функции печей на задействованы. Разумеется, основной дымоход при этом закрывается.

Один дымоход – не очень удобно

Можно дополнительный дымоход не устраивать, но тогда в любом случае будет греться помещение, даже если в водогрейном коробе не будет воды. Неплохо предусмотреть дополнительную вытяжку на лето, которая будет отводить теплый воздух и запахи из варочной камеры прямо в дымовой канал. Второе немаловажно: варочную камеру нужно делать закрытой. Одну стену печи надо выложить «на ребро», во вторую – поставить металлическую двухстворчатую дверцу. Принимайте во внимание это еще на этапе приобретения расходных материалов.

Далее отопительные печи своими руками делаются сразу с двумя каналами в патрубке: для отвода газа (верхний) и для вентилирования варочной камеры (нижний). На обоих каналах ставятся задвижки.

Под нижней варочной духовкой необходимо предусмотреть приспособление для уборки сажи. После того как печи отопительные своими руками полностью выложены, специалисты рекомендуют не разводить в них огонь до полного высыхания раствора, на это может уйти несколько дней. Тягу проверяют, сжигая небольшое количество бумаги в топке. После соблюдения всех требований и четкого следования рекомендациям ваша кирпичная отопительная печь на дровах, выложенная своими руками, будет работать долго и продуктивно. Не забывайте вовремя ее чистить и правильно обслуживать!

Отопительно варочная печь своими руками — ничего сложного

Уже не одно столетие люди используют отопительно-варочные печи для дома, которые делают своими руками. Владельцы частных домовладений и загородных дачных построек часто устанавливают такие конструкции, обеспечивая себе комфортное проживание в холодные дни: благодаря своей функциональности они сегодня по-прежнему актуальны.

Даже, когда в доме имеется газовая или электрическая система отопления, в прохладные весенние или осенние дни не имеет смысла ею пользоваться – ведь можно протопить кирпичную отопительную печь и тем самым обогреть жилые помещения. К работе следует подойти со всей ответственностью, поскольку отопительно-варочная печь своими руками строится на не одно десятилетие.

Исправить некачественную кладку практически невозможно. При обнаружении ошибки конструкцию придется разбирать до неправильно уложенного ряда кирпичей, а когда раствор уже застыл, это непросто.
Печи отопительные с варочной поверхностью можно сделать как для одноэтажного дома, так и для здания в два этажа (прочитайте: «Отопительная печь на два этажа»). Они отличаются только количеством рядов кирпичей в порядовке. В статье описывается создание отопительно-варочной печи, изображенной на фото, для двухэтажной постройки.

Материалы для кладки печи

Важным моментом, когда сооружаются отопительно-варочные печи своими руками, является расчет, выбор и приобретение необходимых для этого материалов. Данная схема отопительно-варочной печи предусматривает постройку конструкции размером 90х90 сантиметров в основании при высоте 210 сантиметров (от пола до потолочного перекрытия первого этажа). Читайте также: «Устройство и схемы печей для дома».

Из материалов потребуются:

  • кирпич марки М150 обычный красный — 1085 штук;
  • кирпич шамотный или силикатный для обустройства топки – 150 штук;
  • глина – около 200 килограммов;
  • песок – примерно 100 ведер;
  • стальная 2-миллиметровая проволока – 25 метров;
  • уголок металлический размером 50х50 и 4040 миллиметров;
  • лист рубероида 1х3 метра;
  • лист металлический ГК-4 миллиметра размером 1,5х1,5 метра;
  • изоляционный материал для отделки стен;
  • асбестовый 5-миллиметровый шнур – 10 метров.

Для фундамента нужны следующие стройматериалы:

  • доски для опалубки;
  • песок;
  • цемент;
  • щебень;
  • арматура.

Необходимо приобрести такие чугунные изделия:

  • задвижки – 3 штуки;
  • варочная поверхность с двумя конфорками;
  • колосниковая решетка – 1 штука;
  • дверцы для чистки – 5 штук;
  • дверца поддувальная – 1 штука;
  • дверца топочная – 1 штука.

Обустройство фундамента: схема

Порядок действий следующий:

  • фундамент, когда делают такие отопительно-варочные печи своими руками, должен иметь размер 1,2х 1,2 метра;
  • дно ямы выравнивают и выстилают подушкой из песка толщиной 10-15 сантиметров;
  • насыпают слой щебня высотой примерно 10-15 сантиметров;
  • после укладки и утрамбовки щебня устанавливают опалубку. Обвязывают арматурную сетку – она должна охватывать всю толщину фундамента;
  • заливку выполняют несколько раз, притом, что первые слои делают из гальки и цемента, а сверху помещают раствор из песка и цемента (марки 400) в соотношении 3:1;
  • на то, чтобы фундамент застыл, отводят не менее 3-х недель;
  • когда основание застынет, снимают опалубку и укладывают рубероид в 2 слоя. Первый ряд кирпичей укладывают на этот материал.

Отопительно варочная печь своими руками: кладка

Для обеспечения правильности кладки используют чертежи отопительно-варочных печей с порядовками.

На закрепленной гидроизоляции отмечают контуры самого первого ряда. Когда не планируется отделка печи декоративным материалом, тогда расшивку швов делают сразу, пока раствор не высох. На порядовках и вертикальных схемах, изображенных на фото, четко видно раскладку всех рядов и места установки всех чугунных изделий. В процессе кладки не следует забывать, что вертикальные дымоотводящие каналы должны иметь размер не менее 13х13 сантиметров (прочитайте также: «Отопительные печи для дома — кладка своими руками»).

С первого же ряда в такой модели печи предусматривают кладку поддувала.

При выкладке второго ряда устанавливают поддувальную дверцу, предварительно обмотанную асбестовым шнуром.

При монтаже дверки к ней прикрепляют стальную проволоку и временно прижимают кирпичами для прочности. Потом проволоку отгибают в сторону, когда дверца будет обрамлена кирпичной кладкой (прочитайте также: «Печи отопительно варочные кирпичные — как сделать своими руками»).

В четвертом ряду обозначают отверстия для циркуляции нагретого воздуха, а на пятом – укладывают колосниковую решетку. Для стенок топки и порога используют силикатный кирпич.

В шестом ряду монтируют топочную дверцу, обмотанную асбестовым шнуром.

С 6 по 10 ряд кладку выполняют согласно схеме. Желательно десятый ряд скрепить рамкой, сваренной из уголка.

В одиннадцатом ряду на асбестовую прокладку укладывают варочную панель.

С 12 по 16 ряд кладку кирпича делают согласно схеме.

Над варочной поверхностью в 17 ряду укладывают уголок для размещения 18 ряда, на котором замыкают обрамление камеры над плитой.

С 19 по 23 ряды формируют сушильную камеру. На девятнадцатом ряду монтируют дверцу для сушки.

На двадцать четвертом ряду для выкладки потолка сушилки помещают металлический уголок, а на него – следующий ряд. На 25 ряду располагают дверцу для чистки.

С 26 по 29 ряд кладку делают согласно схеме.

На 30 ряду монтируют 2 задвижки.

По 38 ряд кладка продолжается по схеме.

Последующие ряды относятся к части отопительной печи, выходящей на второй этаж дома. Порядовка для нее имеет свою нумерацию (1-32 ряды).

Во 2-3 ряду размещают дверцу на отверстие для чистки, а в двадцать седьмом – дымоходную задвижку.

Часть печи, находящейся на втором этаже, выкладывают в форме широкого дымохода. А вид узкой трубы она приобретает под самым перекрытием второго этажа. Далее труба через чердак выходит на крышу. Ее оголовок прикрывают специальным зонтиком, предохраняющим от попадания в нее осадков, мусора и пыли. Читайте также: «Как сложить отопительно варочную печь из кирпича – пошаговая инструкция».

Модели отопительно-варочных печей: чертежи

Когда площадь помещения ограничена, тогда предпочтительным вариантом будет компактная печь с наиболее необходимыми функциями, позволяющими обогревать дом и готовить пищу. При этом внешний вид конструкции должен украшать интерьер, а не портить его. Кладка из кирпича хорошо сочетается с отделкой стен, выполненных из натурального дерева. Читайте также: «Кладка печи своими руками — как сложить печь правильно».
Также в небольших помещениях может быть установлена колпаковая отопительно-варочная печь Кузнецова. По мнению специалистов, это наилучший вариант для отопления, можно сделать колпаковую печь своими руками. Эти конструкции обогревают множество домов, особенно в сельской местности, причем не только в России и других странах бывшего Союза, но и за рубежом.
Однако, прежде, чем приступить к самостоятельной работе по созданию печной конструкции, необходимо предусмотреть все меры безопасности.

Отопительно варочная печь своими руками на видео:

Отопительно-варочные печи своими руками

Отопительно-варочные печи начали складывать еще тысячи лет назад, ни один сельский дом не обходился без этого очень важного для человека строения, по другому тогда было просто не выжить. Городские владельцы частных усадеб тоже в последнее время все чаще устанавливают это полезное сооружение, так как благодаря своим функциям печь и сегодня не потеряла свою актуальность. Но если раньше профессия печника была чуть ли не на уровне магии и эзотерики, то сегодня сложить отопительно-варочную печь своими руками может любой желающий, просто посмотрев видео по кладке в интернете и купив нужные смеси и кирпичи в магазине!

Даже если в доме устроено газовое или электрическое отопление, в холодные осенние или весенние дни не хочется включать всю его мощность, и печь становится надежным подспорьем. Достаточно забросить несколько поленьев в топку — и в доме станет уютно и тепло.

К постройке этого сооружения нужно подойти со всей ответственностью, так как печь устанавливается на многие десятилетия, и исправить некачественную работу будет чрезвычайно сложно. Если в конструкции будет допущена ошибка, придется разбирать ее всю, до неверно сложенного ряда, а сделать это после застывания раствора будет проблематично.

Существуют печи для одно- и двухэтажных домов. Принципиально они отличаются только своей высотой, и, соответственно, количеством рядов в порядовой схеме. Для примера будет рассмотрена высокая отопительно-варочная печь для двухэтажного строения.

Начинаем строить отопительно-варочную печь своими руками, что нужно подготовить?

Немаловажным является процесс расчёта, выбора и подготовки требуемых для выкладки печи материалов. Рассматриваемая схема относится к сооружению с размерами 90 × 90 см в основании, а высота до потолка первого этажа — 2, 10 м .

  • красный кирпич марки М150 — 1085 шт.;
  • силикатный или шамотный кирпич для топки — 150 шт.;
  • песок – 80 — 100 ведер ;
  • глина – порядка 200 кг;
  • металлический уголок 50×50 мм и 4040 мм;
  • стальная проволока Ø 2мм — 25 м ;
  • металлический лист ГК — 4 мм 1,5 × 1, 5 м ;
  • рубероид 1 × 3 м ;
  • асбестовый шнур Ø 5 мм — 10 м ;
  • изоляционный материал для стен.

Кроме этого, необходимо приобрести чугунные детали:

  • колосниковую решетку — 1 шт.;
  • варочную панель с двумя конфорками — 1шт .;
  • задвижки — 3 шт.;
  • дверцу топочную и поддувальную по 1 шт.;
  • дверцы для чистки — 5 шт.

После подготовки материалов и инструментов , можно приступать к устройству основания печи.

Фундамент

Учитывая массивность постройки, фундамент заглубляется не менее, чем на 80 см, но при его устройстве нужно учитывать климатические особенности региона, т.е . промерзание почвы в зимнее время, а также ее состав. Справиться об этом можно в региональном отделе архитектуры или просто у местных опытных строителей.

Примерная схема фундамента

  • Котлован для фундамента под такую печь должен иметь форму квадрата 1,2 × 1, 2 м .
  • Дно ямы выравнивается, тщательно утрамбовывается и выстилается подушкой из песка толщиной 10 — 15 см.
  • Следующим идет слой щебня — порядка 15 — 20 см.
  • После того, как щебень будет уложен и утрамбован, устанавливается опалубка. Выкладывается и обвязывается арматурная сетка, которая должна проходить через всю толщину фундамента.
  • Фундамент обычно заливают в несколько приемов , причем , первые слои могут состоять из раствора, сделанного из цемента и гальки. Верхний слой будет заливаться бетоном из песка и цемента, с пропорцией раствора 3:1 (при марке цемента 400).
  • Учитывая толщину и массивность фундамента, он должен застывать достаточно длительное время, вплоть до трех недель.
  • Когда основание будет полностью готово, с него снимают опалубку и застилают верхнюю поверхность гидроизолятором – 2 — 3 слоями рубероида. На нем и будет производиться кладка первого ряда.

Пошаговый процесс кладки отопительно-варочной печи + порядовка

Конструкция отопительно-варочной печи намного сложнее каминной, поэтому порядовые схемы должно соблюдаться очень строго.

Так как фундамент больше по площади, чем основание печи, на закрепленной гидроизоляции нужно разметить контуры первого ряда. По этим разметкам и по предоставленной схеме начинают выполнять кладку.

Если печь не будет отделываться декоративным материалом, то расшивка швов делается сразу, по свежему раствору.

Начальный этап выкладки на гидроизолированный фундамент

Показанный на фото фундамент не принадлежит к описываемой печи, но на рисунке хорошо видно, как укладывают первые ряды на гидроизоляционный материал.

Базовая схема с вертикальными разрезами

На порядовых и вертикальных схемах можно рассмотреть раскладку каждого ряда и установку всех чугунных элементов, которые необходимы для нормального функционирования отопительно-варочной печи.

Нужно помнить, что дымоходные вертикальные каналы не должны быть сильно заужены, и не могут быть меньше, чем 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи

  • В данной модели печи с первого же ряда начинают предусматривать в схеме кладки камеру поддувала.
  • При выкладывании второго ряда, устанавливается поддувальная дверца, которую предварительно обматывают асбестовым шнуром.

Как устанавливают дверцы

  • На данном фото хорошо видно, как устанавливаются дверцы. К ним закрепляется стальная проволока и временно для устойчивости прижимается кирпичами. Когда она будет полностью обрамлена кладкой, тогда проволоку можно будет отогнуть в стороны.
  • На четвертом ряду обозначаются отверстия для циркуляции ма сс пр огретого воздуха.
  • На пятом — укладывают колосниковую решетку топки.
  • Стенки топки и его порог выкладывают силикатным кирпичом.

Так выглядит печь на первом этаже

  • На шестом ряду устанавливают топочную дверцу, также обернутую асбестовой веревкой , по такому же принципу, как и поддувальную.
  • С шестого по десятый ряд работа идет по схеме — нужно очень внимательно следить за конфигурацией отверстий для внутренней циркуляции воздуха.
  • Хорошо будет, если десятый ряд будет скреплен сваренной из уголка рамой. А на одиннадцатом ряду на асбестовую прокладку укладывается варочная панель.
  • С двенадцатого по шестнадцатый ряд работа идет по схеме.
  • На семнадцатом ряду над варочной плитой укладывается уголок, на котором будет лежать следующий, восемнадцатый ряд кладки.
  • Восемнадцатый ряд замыкает обрамление камеры над плитой.
  • С девятнадцатого по двадцать третий ряд кладка идет по схеме — на этих уровнях формируется сушильная камера. На девятнадцатом устанавливают дверцу для чистки.
  • На двадцать четвертом ряду для укладки потолка сушилки сначала снова укладывают металлический уголок, а на него — следующий почти сплошной ряд. На двадцать пятом устраивают дверцу для чистки.
  • С двадцать шестого по двадцать девятый ряд работают по схеме.
  • На тридцатом ряду укладывают две задвижки.
  • Далее, по тридцать восьмой ряд, кладка выполняется согласно схеме, а следующие ряды — это уже часть печи, которая выходит на второй этаж.
  • Часть печи, выходящая на второй этаж, на порядовке имеет отдельную нумерацию рядов с первого по тридцать второй, и кладка осуществляется по схеме.

Она же — на втором этаже

  • На втором-третьем ряду устанавливается дверца на отверстие для чистки, а на двадцать седьмом устанавливается еще одна дымоходная задвижка.
  • Часть печи, расположенная на втором этаже, имеет форму широкого дымохода с задвижкой и камерой для чистки. Она переходит в форму узкой трубы лишь на тридцатом ряду, под самым потолком второго этажа.
  • Далее труба выходит на чердак, а затем ее оголовок на крышу.
  • Сверху на трубу надевают зонтик, который предохранит от попадания вовнутрь влаги и пыли.

Нужно отметить, что эта модель печи подойдет и для одноэтажной постройки, для этого нужно применить схему первого этажа, переходящую в дымовую трубу.

Мастер-класс по сооружению отопительно-варочной печи от опытного печника станет дополнительным подспорьем в работе (смотри видео)!

Видео: Отопительно-варочная печь 2,5х6 кирпичей

Популярные модели печей

Разработано немало моделей отопительно-варочных печей, предназначенных для разных помещений. Если дом просторный, то можно выбрать конструкцию больших размеров, которые имеют дополнительные функции, например, имеющую водогрейный бак, сушилки для обуви, места для дров и духовку. Если площадь ограничена, то выбирается компактный вариант с самыми необходимыми функциями, которые позволяют обогреть дом и приготовить пищу. Также нужно обратить внимание на внешний вид конструкции, так как это сооружение должно еще и украсить интерьер комнаты, а не делать сделать его неприглядным.

Если рассматривать более трудоемкие модели печей — обязательно посмотрите порядовки печей Кузнецова. Если вы не боитесь грандиозных задач — можете смело выбирать данный вариант, так как в итоге у вас получится просто шикарное сооружение, посмотрите на это фото:

Отопительно варочная печь Кузнецова

Компактное узкое сооружение

Такая печь не займет много места, так как это компактный вариант. Она выполнит все основные задачи в полном объеме : отопит две комнаты и всегда предоставит возможность приготовить пищу или согреть воду. Кирпичная кладка хорошо сочетается с деревянной отделкой стен по цветовой гамме и фактуре. Печь не выделяется и не является в этом конкретном помещении центром притяжения внимания — она построена только для того, чтобы выполнять определенные функции, но никак не для декоративного украшения интерьера.

И хорошо согреет, и еду приготовит

Данный вариант согреет также две комнаты, поможет в приготовлении обеда и справится с выпечкой. Для этого в печь встроена духовка, которая расположенной рядом с топкой. Очень аккуратно сделанная расшивка швов между кирпичами делает печь элегантной и способной украсить интерьер помещения. Стеклянная дверца, установленная на топке, позволяет использовать печь, как камин, и, пододвинув к ней кресло, наслаждаться теплом в дождливый или пасмурный вечер.

Отличное дополнение к варочной печи — духовка

Более массивная конструкция печи подойдет для большого зала. В данном варианте предусмотрена духовка и варочная панель. Идеально устроенная кладка позволяет печи стать центром внимания и украшением просторной комнаты.

Еще один несложный в исполнении вариант

Можно остановить свой выбор и на этой печке — она как нельзя лучше подойдет для небольшой комнаты и принесет в нее уют и тепло. Немногочисленные, но самые необходимые функции, сделают печь незаменимым помощником. На верхней ее плоскости можно высушить обувь и одежду, а поставив рядом с печью топчан, быстро согреться, придя с мороза.

В данной подборке представлены в основном маленькие или средней величины варианты, но существуют и большие русские печи, которые используют, как лежанку, пекут в ней хлеб, готовят на плите обеды и всегда в зимнее время имеют горячую воду во встроенном металлическом баке. Можно сказать, что это сооружение выполняет все жизненно необходимые для человека и его повседневного комфорта функции.

В любом случае , прежде чем приступать к работе, нужно все просчитать и продумать, определить место для сооружения печи, предусмотреть все меры по ее безопасной установке и эксплуатации.

Павел Воробьёв главный редактор

Автор публикации 29.09.2019

Понравилась статья?
Сохраните, чтобы не потерять!

Порядовки отопительно-варочных печей: что, зачем и для чего

Сегодня порядовки отопительно-варочных печей пользуются большой популярностью, ведь во многих частных домах устанавливают традиционные отопительные агрегаты.

Еще каких-то сотню лет тому назад представить дом в деревне без качественной, теплой и такой уютной печи было попросту невозможно.

Внешний вид печи

Это устройство было одновременно средством отопления, приготовления пищи и местом для сна, а потому не удивительно, что к строительству печей относились с должным вниманием, приглашали только лучших мастеров своего дела.

Порядовка для варочной печи: особенности схемы

Любая порядовка отопительно-варочной печи – определенная схема, по которой можно без проблем сложить отопительный агрегат без особых навыков и умений.

Благодаря такой инструкции, составленной мастерами-печниками, затраты времени и средств на оборудование печи сокращаются в разы, тогда как эффективность процесса возрастает.

Следует отметить, что своими руками порядовку отопительной печи составляют специалисты на этапе кладки кирпича. Они записывают каждый шаг, отмечая последовательность укладки, а также применяемые материалы.

Как правило, порядовки четкие и понятные, по ним можно без проблем обустроить собственную печь, не прибегая к помощи мастеров.

Вариант обустройства печи по порядовке

Основные этапы обустройства печи по порядовке

Порядовка отопительно-варочных печей является процессом, состоящим из нескольких основных этапов.

Каждый из таких шагов имеет свои особенности и уникальные характеристики, без знания которых получить должное качество при минимальных затратах будет попросту невозможно.

Рассмотрим этапы создания печи «шведка» на основе уже готовой порядовки, записанной мастерами-печниками высокой квалификации.

Совет: Кроме, собственно, самой порядовки, для качественного создания печи потребуются еще и различные строительные материалы и инструменты.
Заготовить все это необходимо заранее, дабы потом в процессе обустройства печи не иметь проблем и не терять времени.

Отопительно-варочная печь с порядовкой типа «шведка» имеет поддувало – это важно учитывать при выполнении работ по обустройству.

Также, следует обратить особое внимание на 1-й ряд кирпичей, так как он укладывается в строгом соответствии с уровнем и контролем углов при помощи строительного угольника.

Отопительная печь порядовка

Важно тщательно следить за всеми параметрами первого ряда, ведь именно от него во многом зависит долговечность и надежность отопительного устройства, его эффективность.

  1. Инструкция-порядовка говорит о том, что после обустройства первого печного ряда следует установить дверцу поддувала и начать укладку второго ряда;
  2. В 3-м ряду варочная печь кладется в полном соответствии с указаниями порядовки. Конфигурацию поддувала удается получить благодаря стесыванию кирпича с обеих сторон.
    При этом важно следить, чтобы высота ряда обязательно соответствовала высоте дверцы;
  3. 4-й ряд печной кладки начинается с левой стороны. Для начала монтируется дверь для чистки золы (хорошо видно на фото), без которой нормальное функционирование оборудования невозможно.
    Сама же кладка выполняется в той же последовательности, что и в схеме, при этом перекрывается дверца поддувала. Над зольником выполняется отверстие квадратной формы – достичь его можно путем особого складывания кирпича;
  4. При укладке 5-го ряда производится сужение отверстия зольника. Сам по себе ряд похож на 4-й и выполняется практически аналогично;
  5. Для 6-го ряда отопительно-варочной печи Шведка порядовка предполагает использование специального огнеупорного кирпича.
    Как правило, на любой схеме, составленной профессиональными мастерами, данный тип кирпича обозначается штриховкой, что существенно упрощает кладку и исключает возникновение проблем.

Перед колосниковой решеткой кирпич скалывается, чем существенно повышается эффективность и качество укладки топлива на решетку в ходе эксплуатации печи. В то же время, сама решетка использует в качестве опоры 5-й ряд печной кладки;

Порядовка отопительно-варочной печи

Совет: Если огнеупорного кирпича по какой-то причине не оказалось, можно использовать и обычный.
Но важно помнить, что качества огнеупорного кирпича существенно превосходят показатели обычного, да и воздействие высоких температур материал переносит хорошо.

  1. Между кирпичами 6-го ряда и решеткой колосника обязательно нужно обеспечить зазор в 10-15 мм.
    При этом зазор этот заполняется песком или золой и выполняет роль некоего компенсатора расширения металла решетки в процессе эксплуатации;
  2. Полученный ранее П-образный канал печи перекрывается, таким образом, дабы в конечном итоге получилось три новых.
    Монтируется на данном этапе еще и дверца топочной печи, опорой для которой служит непосредственно сам 6-й ряд кладки печи;
  3. 8-й и 9-й ряды кладки печи «шведка» аналогичны 7-му. Важно учесть тот факт, что высота 9-го ряда располагается на одном уровнем с высотой дверцы топочной камеры.
    Нужно стесать с обеих сторон кирпичи, которые закрывают перегородку топочной камеры и левого канала – это необходимо для эффективного и плавного перехода газов из топки в канал.
  4. 10-й ряд печи также выполняется из огнеупорного кирпича. Особенностью именно этого ряда можно назвать строго вертикальное расположение со строгим контролем при помощи строительного уровня.
    Важно сделать это по причине того, что порядовка данного типа печей обязывает укладывать на эти кирпичи специальный варочный настил.
  5. Топочная дверца перекрывается и в последнем ряду остается всего лишь два канала, имеющие строго квадратное сечение.

Процесс порядовки печи

Следует отметить, что на 10-м ряду отличия порядовки отопительно-варочных печей и непосредственно других типов отопительных устройств будут вовсе незначительными.

В дальнейшем предполагается установка специальной заслонки варочной поверхности, перекрытие дверцы камеры и монтаж дверцы. Кроме того, производится оборудование вентиляционной камеры и дымохода, что позволяет безопасно и эффективно эксплуатировать печь без каких-либо нареканий.

Обустройство дымохода: важный этап создания печи

Порядовка отопительно-варочной печи предполагает обязательное создание дымохода. В большинстве схем мастерами указывается тип и способ оборудования конструкции для отвода топочных газов и продуктов горения, но в некоторых ситуациях выбор того или иного варианта лежит полностью на владельце объекта недвижимости.

Дымоходу нужно уделять должное внимание, отнестись к процессу его обустройства с особой тщательностью, ведь во многом именно от его функциональности зависит эффективность и качество работы печи.

На сегодняшний день конструкций устройств для отведения газов существует большое множество.

Как правило, все они однотипные, но есть среди них и некоторые оригинальные, которые применяются только для специальных типов печей. Благодаря такому разнообразию конструкций, можно эффективно подобрать дымоход для любой печи, в том числе и для выполненной по порядовке «шведка».

Печь с дымоходом

Основные особенности порядовок для печей

В настоящее время порядовка отопительно-варочных печей – схема, по которой без проблем можно оборудовать абсолютно любое устройство для эффективного обогрева любого объекта загородной недвижимости.

Нельзя не отметить, что использование подобных порядовок дает возможность получить массу преимуществ, среди которых можно выделить:

  • Доступная цена. Использование схемы-порядовки, составленной профессиональными мастерами печного производства, дает возможность сэкономить на услугах специалистов. Даже неподготовленный человек, который не имеет навыки в строительстве, способен в самый короткий срок по порядовке создать полностью функционирующую печь;
  • Огромный выбор конструктивных вариантов. В сети интернет, да и в специализированной литературе сегодня огромное множество всевозможных фото и видео подробных и простых порядовок, благодаря которым обогреть дом или дачу не составит труда. При этом есть возможность выбора как традиционных отопительных, так и специализированных печей, например, духовых или варочных;

Отопительно-варочная печь, созданная по порядовке

  • Экономия времени. Любая порядовка даже самой сложной печи позволяет в самый короткий срок выполнить все работы по обустройству отопительного оборудования.
    Как следствие, такая экономия времени положительно сказывается на финансах и позволяет в самый короткий срок обеспечить отопление любого объекта, будь-то большой загородный дом, дача или даже баня;
  • Понятные и удобные схемы. Порядовки мастерами-печниками создаются таким образом, чтобы разобраться в них гарантированно смог каждый, даже человек, не имеющий специального образования;
  • Точная последовательность, детально расписанные материалы. Благодаря применению порядовки, можно не бояться ошибки и, как следствие, некачественной работы печи.

Порядовки – прекрасная возможность повысить качество строительства печей, сделать возможным обустройство абсолютно любых типов и конструктивных вариантов.

Нельзя не отметить, что большой выбор схем, доступность процесса строительства, а также небольшие затраты времени позволяют создавать устройства отопления различных размеров и с огромной функциональностью.

Метод создания печей с использованием порядовок популярен сегодня как никогда. Простота и эффективность позволяют применять его повсеместно и именно за это его любят как профессиональные, так и начинающие печники.

Процесс создания печи

Чертежи порядовок составлены схематически и пошагово показывают, какие именно этапы следует выполнить, чтобы в конечном итоге получить полноценную функционирующую с высокой эффективностью печь для обогрева загородного объекта вместо газового отопления.

Добавит ли мой летний проект ценность моему дому? — Sierra Nevada Appraisal Group, LLC

Так почему же необычная печь для пиццы не обязательно увеличивает ценность нашего дома? Для дальнейшей иллюстрации я буду использовать пример унитаза Kohler Numi . Представьте, что домовладелец решил оснастить свой дом в среднем состоянии туалетов Cadillac — унитаз Kohler Numi Elongated One Piece (рекомендованная розничная цена 10 400 долларов). Согласно их веб-сайту, «самый продвинутый унитаз Kohler теперь предлагает персонализированные настройки, которые позволяют точно настроить каждую опцию в соответствии с вашими предпочтениями, от окружающего цветного освещения до беспроводной синхронизации музыки по Bluetooth® *, до подогрева сиденья и грелки для ног.Другие обновления включают режим энергосбережения для повышения энергоэффективности, аварийную промывку при отключении электроэнергии и интуитивно понятный пульт с сенсорным экраном. » Хотя это может дать домовладельцу награду « Самый крутой туалет в блоке, награда », но, вероятно, не добавляет никаких дополнительных стоимость до дома.

Семья с бюджетом в 400 000 долларов, которая ищет дом с 3 кроватями и 2 банями, не захочет платить еще 20–30 000 долларов исключительно за туалеты, которые будут приглушать свет и играть с Бейонсе каждый раз, когда вы идете вторым.По крайней мере, это то, что оценщику будет очень сложно доказать. Однако в домах очень высокого класса такие удобства можно ожидать как часть существующей дорогой ценовой категории. В этом случае дом с туалетом за 10 000 долларов, вероятно, также имеет лучшую отделку и удобства во всем доме. Обычно вы не увидите Колера Нуми на линолеуме 1970-х годов. Но что еще более важно, как и в случае с печью для пиццы, данных, из которых можно извлечь очень мало данных.

Учитывайте свой дом и текущий рынок. Просто потому, что вы тратите много денег или времени на проект или удобства, не означает, что это повысит денежную ценность вашего дома. Если, однако, ваше личное счастье будет еще больше благодаря большому количеству роботов-туалетов с именем, вроде скаковой лошади Кентукки Дерби, выбейте себя из головы.

Домовладельцы, инвесторы и агенты все время спрашивают меня о конкретных функциях, повышающих ценность дома. Вот несколько распространенных предметов:

Печи для пиццы | Кембриджская брусчатка

Наборы для открытой печи для пиццы Cambridge

Кембриджская полностью открытая печь для пиццы в сборе Полностью собранная уличная печь для пиццы, представленная ниже, доставляется в ваш дом в двух частях, в полностью собранном виде Детали, которые можно собрать менее чем за час на залитую бетонную площадку Будьте лучшим поваром пиццы в городе и обсуждайте друзья и семья! Испеките самое вкусное, традиционные итальянские пироги с пиццей, открытые багетная пицца, домашний хлеб, а также жареные овощи и разнообразные блюда правильно в собственном дворе… все с аутентичными, аромат кирпичной печи. Взгляд Старого Света дополнительно усилен аркой над ящик для хранения дерева и 2 ленты керамогранит с 4-х сторон.
  • Камера для сжигания дерева, облицованная огнеупорным кирпичом
  • Пол, на котором находится специальный камень для приготовления пищи, избавляет от необходимости переворачивать пиццу во время приготовления
  • Заслонка с вентиляцией регулирует воздушный поток для контроля температуры
  • Вкладыш дымохода из нержавеющей стали
  • , крышка прекращения и экран искры
  • 7 футов 8 дюймов в высоту, 4 фута 11 1/2 дюймов в ширину, 3 фута 7 3/4 дюйма в глубину
  • Профессиональный пакет по уходу и приготовлению пищи
  • Датчик температуры и откидные двери с теплоотводом, ручки из нержавеющей стали

Изготовлен из Cambridge Olde English Wall ™ с Cambridge Bullnose вокруг вставки духовки, а также в верхней части каждой секции и в арочном проеме хранилища древесины. отсек.Поставляется в ваш дом в двух популярных цветовых сочетаниях: блочная дровяная камера сгорания и духовка со встроенным термометром выполнены из нержавеющей стали двери и ручки. Пол, содержащий специальный кулинарный камень, избавляет от необходимости поворачивать пиццу во время ее приготовления. Облицовка дымохода, заглушка и искровой экран также нержавеющая сталь. В нижней части находится доступное место для хранения ваших журналов.

Размеры (с 2 шт.Вместе):

59 1/2 дюйма в длину, 43 3/4 дюйма в глубину и 92 дюйма в высоту. Вес: 7212 фунтов.



Показан вариант сочетания цветов:
Ирис / Оникс Olde English Wall; Обрезать поперек Верх каждой секции и вставка вокруг духовки И арочный проем дровяного склада Отделение Cambridge Bullnose Bluestone Blend; Подлинная гранитная плитка Black Uba Tuba.

Выбор цветовых комбинаций, вдохновленных дизайнером!

Вариант альтернативной комбинации цветов:

  • Сахара / Каштан Olde English Wall
  • Каштан Cambridge Bullnose Trim
  • Венецианская золотая гранитная плитка
  • Известняковая смесь для карьеров Olde English Wall
  • Bluestone Bullnose Накладка
  • Керамогранит Black Uba Tuba
В комплект входит профессиональный уход и приготовление пищи…
  • Прямоугольная кожица для пиццы 13 дюймов для вставки и извлечения пиццы
  • 8-дюймовая круглая кожура для пиццы (для вращающейся пиццы; не требуется для полностью собранной печи для пиццы)
  • Щетка регулируемая с медной щетиной
  • Грабли для духовки
  • Лопата для золы для печи
  • Настенная стойка для снятия кожуры
Включены простые инструкции на английском и испанском языках.

Эту уличную печь для пиццы можно собрать менее чем за час!

Два настенных камня легко выдвигаются из каждой секции в процессе создания открытых карманов для вилочный погрузчик.Камни можно приклеить обратно. на место или заменен без клея, должен вы хотите перенести печь для пиццы в будущее.


Печь для пиццы из каменного шпона Руководство по выбору цвета продукции Cambridge
  • Дровяная камера, облицованная огнеупорным кирпичом
  • Пол, содержащий специальный кулинарный камень, избавляет от необходимости переворачивать пиццу во время приготовления
  • Заслонка с вентиляцией для регулирования расхода воздуха
  • Вкладыш дымохода, заглушка и искровой экран из нержавеющей стали
  • Профессиональный пакет по уходу и приготовлению пищи
  • Датчик температуры и откидные дверцы с теплоотводом, ручки из нержавеющей стали
  • 7 футов 8 3/4 дюйма в высоту, 4 фута 11 1/2 дюймов в ширину, 3 фута 7 3/4 дюйма в глубину
Показано на выступе каньона Санта-Фе; Буллнос Каштановая отделка; Ledgestone Wallstone Сахара / Каштан

Альтернативный выбор сочетания цветов:
• Миднайт-Слейт-Каньон-Ледж
• Отделка Bullnose Bluestone
• Ирис / оникс Ledgestone Wallstone

В комплект входит профессиональный уход и приготовление пищи…

  • Прямоугольная кожица для пиццы 13 дюймов для вставки и извлечения пиццы
  • 8-дюймовая круглая кожура для пиццы (для вращающейся пиццы; не требуется для полностью собранной печи для пиццы)
  • Щетка регулируемая с медной щетиной
  • Грабли для духовки
  • Лопата для золы для печи
  • Настенная стойка для снятия кожуры

Кембриджские комплекты для готовой и фасованной печи для пиццы на открытом воздухе Руководство по выбору цвета продукции Cambridge

Просмотреть видео о печи для предварительно упакованной и предварительно нарезанной пиццы

Будьте лучшим поваром пиццы в городе и обсуждайте друзей и родных! Выпекать больше всего вкусные, традиционные итальянские пироги с пиццей, открытая пицца багет, домашняя хлеб, а также жареные овощи и разнообразные блюда прямо у вас на заднем дворе… все с аутентичным привкусом кирпичной печи Старого Света. Выбирайте из двух стилей — Olde English Wall и MaytRx Wall — с красивой облицовкой Cast Stone Surround Deluxe. Готово к установке … Абсолютно НИКАКОЙ резки. Обе духовки вместительные, Полы диаметром 31 дюйм выложены кухонной плиткой профессионального уровня. Всего за сорок пять минут, дровяная печь с двойной изоляцией нагревается до 800 градусов, что позволяет приготовить пиццу примерно за 90 секунд. Уровни температуры можно контролировать, повышать и ниже, а огонь можно поддерживать в течение многих часов, что позволяет готовить несколько продукты на том же собрании на открытом воздухе.Необходимо соблюдать период «обкатки». (См. Инструкции). Декоративная металлическая дверца закрывает проем, когда он не используется. Для дополнительного удобства эти печи для пиццы с открытым очагом оснащены встроенным ящик для дров. Подумайте о том, чтобы завершить процесс приготовления на открытом воздухе, подключив Комплект для открытой кухни Cambridge с подходящим комплектом для печи для пиццы Cambridge. Мангиа!
Духовка для пиццы Olde English Wall Комплект духовки для пиццы Olde English Wall Инструкция по эксплуатации

В комплекте с четырьмя поддонами предварительно нарезанных и предварительно упакованных Старинные английские стены.Размеры: длина 64 1/4 дюйма, 72 3/4 дюйма в глубину и 98 дюймов в высоту. Инструкции на английском языке и испанский язык включен. Ирис / оникс с литым камнем Показан Surround Deluxe в цвете Bluestone.

Настенная печь для пиццы MaytRx Настенная печь для пиццы MaytRx Инструкция по эксплуатации

В комплекте с пятью поддонами предварительно нарезанных и предварительно упакованных MaytRx 6 Wallstones. Размеры: длина 68 дюймов, длина 81 дюйм глубиной и высотой 90 дюймов. Инструкции на английском и Испанский включен.Split Face Sahara / Каштан с Показан Cast Stone Surround Deluxe в цвете Chestnut.

Для лучших результатов
Каждая печь для пиццы оснащена профессиональным оборудованием Care & Cooking. Пакет, в который входит коллекция корок для пиццы — Essential Flat лопаты на длинной ручке, которые позволяют повару легко складывать пиццу и вынуть их из духовки, одновременно служа им в качестве приготовления поверхность. В пакет Cambridge Care & Cooking Package добавлен еще один элемент аутентичности на любой пиццерии.

Профессиональное качество Уход и кулинария В комплект входит …
  • Прямоугольная кожица для пиццы 13 дюймов
  • 8-дюймовая круглая кожура для пиццы для вращения и извлечения пиццы из печи
  • Щетка регулируемая с медной щетиной
  • Грабли для духовки
  • Лопата для золы для печи
  • Настенная стойка для снятия кожуры
Доступные цвета:

Лучшие печи для пиццы на Amazon — Robb Report

Независимо от того, насколько изысканной может быть палитра, есть одна вещь, с которой может согласиться практически каждый любитель еды: пицца — восхитительная и замечательная еда.Но знаете, что может быть лучше свежего ломтика любимой пиццерии? Возможность приготовить вкусный пирог дома в собственной печи для пиццы.

Конечно, с тестом, томатным соусом, сыром и другими начинками вы можете приготовить пиццу в стандартной кухонной духовке, но это будет лишь грубым приближением к блюду, понравившемуся публике. Если вам нужна настоящая сделка и у вас есть задний двор, то вам стоит приобрести уличную печь для пиццы. Простое в использовании устройство, работающее на дровах или газе, означает, что у вас будет доступ к пицце, когда вы захотите, не выходя из собственного дома.

Если вы готовы поднять свою любовь к пицце на новый уровень, то пора серьезно задуматься о покупке печи для пиццы. Вот четыре лучших варианта на Amazon для начала.

1. Bertello Wood Fire and Gas открытая печь для пиццы

Его универсальный вид никого не привлекает, но вы покупаете печь для пиццы Bertello не поэтому. Вы покупаете его, потому что это чрезвычайно простая в использовании печь, способная производить пиццу как на дровах, так и на кирпичной печи (хотя для последней вам необходимо приобрести приспособление для подачи газа пропана).Он способен готовить при температуре выше 900 градусов по Фаренгейту, а также намного горячее, чем духовка на вашей кухне, а это значит, что ваш пирог будет готов быстро. И хотя он достаточно большой, чтобы приготовить пиццу, которую можно разделить, Bertello также достаточно маленький и легкий, чтобы его было удобно переносить.

Плюсы: Простая портативная печь для пиццы, которая горячее, чем на вашей кухне.

Минусы: Газовую приставку нужно покупать отдельно.

Предоставлено Amazon Amazon

Дровяная печь Bertello и газовая уличная печь для пиццы: 521 доллар.89

2. Портативная уличная печь для пиццы Roccbox от Gozney

Стильный Roccbox выглядит как печь для пиццы из будущего. Благодаря выдвижным ножкам и съемным двухтопливным горелкам, ее легко установить и вывести из строя, если вы захотите использовать ее вдали от дома. Но каким бы портативным он ни был, он также готовит средний пирог при температуре, достигающей 932 градусов по Фаренгейту. При такой заоблачной температуре вы сможете приготовить идеальную корочку ремесленного качества за 60 секунд. Если все это нас достаточно привлекательно, он также поставляется с дополнительной горелкой для дров.

Плюсы: Переносная духовка с дополнительной дровяной горелкой.

Минусы: Футуристическая эстетика может не подходить традиционалистам.

Предоставлено Amazon Amazon

Портативная уличная печь для пиццы Roccbox от Gozney: $ 499,00

3. Духовка для пиццы Camp Chef Italia Artisan

Если есть одна проблема с домашней печью для пиццы, то это то, что она обычно недостаточно велика для приготовления более одного пирога за раз.Иначе обстоит дело с духовкой Italia Artisan Camp Chef, в которой достаточно места для одновременного приготовления двух пицц. Хотя это не самое горячее устройство (максимальная температура составляет 700 градусов по Фаренгейту), печь на пропановом топливе имеет двухслойный потолок, который гарантирует, что она нагреется и будет готова к работе всего за 15 минут. В конце концов, незачем ждать пиццу, если она вам не нужна.

Плюсы: Духовка, в которой можно приготовить две пиццы одновременно.

Минусы: Больше и тяжелее других вариантов.

Предоставлено Amazon Amazon

Ремесленная печь для пиццы Camp Chef Italia: $ 399,99

4. Уличная печь для пиццы Ooni Koda

Печь для пиццы Koda

Ooni — это портативная газовая печь, которая готова к работе в течение 15 минут после установки. Это далеко не самый красивый вариант, но это не имеет значения, если вы готовите 13-дюймовую пиццу простым поворотом ручки. Кроме того, Koda можно использовать не только для пиццы. Компания обещает, что может также готовить мясо, рыбу и овощи.

Плюсы: Универсальный духовой шкаф, который легко установить и использовать.

Минусы: Эстетика определенно не для всех.

Предоставлено Amazon Amazon

Уличная печь для пиццы Ooni Koda: $ 494,00

Руководство по покупке печей для пиццы

— Как установить бытовую печь для пиццы

Одна минута. Вот так быстро пицца готовится до пузырящегося, хрустящего совершенства в печи для пиццы с температурой 900 градусов. (Попробуйте это с вашим диапазоном.Неудивительно, что домовладельцы встраивают их в кухни и патио благодаря быстрому увеличению компактных моделей жилых домов, некоторые из которых можно даже встроить в стену, чтобы они выглядели как обычные приборы, и вариантов столешниц. Профессиональная домашняя печь для пиццы на дровах начнет кипеть всего за час. Но это не единственный вариант — читайте дальше, чтобы все загорелись!


Как выбрать идеальную печь для пиццы


Если вы тратите деньги на предварительно собранную модель или нанимаете каменщика для установки модульного комплекта, вам может потребоваться добавить канал для смазки, чтобы выпустить дым.Духовки большего размера нагреваются дольше.

Тип конструкции

Нержавеющая сталь

Элегантный вариант, вписывающийся в современный интерьер. Стальная духовка имеет простые предустановленные параметры приготовления, но она не сохраняет тепло так же хорошо, как огнеупорная духовка.

Огнеупорная глина

Самый распространенный материал, тяжелый, но прочный.Глина быстро нагревается и долго остается горячей.

Кирпич

Несмотря на то, что кирпич выглядит традиционным, старомодным, его сложно застраховать для внутреннего использования. Это идеальный вариант для улицы.

Тип топлива

Электрический

Самый простой в установке (вентиляция не требуется!). Но не так популярны, — говорит Джано дель Курто из Мугнаини, потому что они не могут нагреться до 700 градусов — минимальной температуры, необходимой для идеальной покрытой пузырями корки.

Природный газ

Gas предлагает лучший контроль температуры и настолько удобен — просто нажмите выключатель, чтобы зажечь. Тем не менее, это медленно: духовке потребуется около двух часов, чтобы нагреться.

Дерево

Жан-Поль Йотнегпарян из Earthstone Ovens рекомендует домашним производителям пиццы печь на дровах из-за ее быстрого нагрева (всего за час!).Придется держать под рукой дрова, но классический вкус — ваша награда.

Когда звезда HGTV Элисон Виктория выбрала чикагскую кирпичную печь для внутреннего дворика своего таунхауса, она не просто думала о пицце: «Зимой мы используем ее как обогреватель, и ее сияние просто волшебное!»

Кристиан Хардер

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.


Не хотите заниматься установкой? Магазин портативных моделей!

Столешница и варианты раскладывания проще простого.

Подписывайтесь на House Beautiful в Instagram.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Уличные кирпичные печи • Вместо

Переработайте старые кирпичи… в дровяную печь.

18 великолепных уличных кирпичных печей во всем мире

1) Дизайн уличной печи Sandy Koepke

Кирпичная дровяная печь. Если вы покупаете сборную керамическую или каменную камеру, все, что вам нужно сделать, это закончить облицовку. sandykoepkeinteriordesign

2) Печь для пиццы из вторичного сырья

Печь для пиццы из вторичного кирпича в Калифорнии. Построен по проекту Алана Скотта. Первоначально найдено на Форно Браво.

3) Маленькая уличная дровяная печь

Эта кирпичная печь достаточно мала, чтобы поместиться на крыльце, не занимая много места.Вы можете видеть, что в духовке внизу есть отделение для дополнительных дров.

4) Круглая печь для пиццы в Гринсборо, Северная Каролина.

Круглая печь для пиццы из переработанных кирпичей в Гринсборо, Северная Каролина. Эта печь настолько хорошо изолирована, что владелец говорит, что у него может быть ‘ревущий огонь в течение более 3 часов при температуре более 1000 градусов внутри, и при этом температура внешней поверхности кирпича составляет менее 90 градусов, что соответствует температуре воздуха в течение дня. снаружи. ‘Via: fornobravo.com

5) Духовка в музее Монтгомери-Инн

Эта общественная хлебная кирпичная печь была построена для Музея Монтгомери-Инн в Торонто, Онтарио.Хотя основное использование предназначено для хлеба, печь имеет конструкцию с половинной массой, эквивалентную стандартной массе печи для пиццы, поскольку печь предназначена для различных целей, и ожидается, что выпечка хлеба не превысит 2-3 партии с одиночная стрельба. Ядро духового шкафа имеет прочную изоляцию, что обеспечивает исключительную теплоотдачу и равномерное выпекание. Печь отделана восстановленным глиняным кирпичом и лепниной, цельная крыша выполнена из кедровой черепицы с кедровой облицовкой и потолком. Чтобы узнать больше о духовках, обратитесь к мастеру печи.com.

6) Уличная каменная печь с крышей

Уличная кирпичная печь с крышей на основе лепнины поверх цементных блоков. Благодарим Forno Bravo, больше фотографий можно найти здесь.

Firebricks

Если вы решите построить свою собственную уличную кирпичную печь, вам понадобится огнеупорный кирпич. Строительный кирпич растрескается под воздействием высокой температуры, но вы можете использовать его в качестве декоративной облицовки.

Вы можете купить огнеупорные кирпичи в Интернете в магазинах Home Depot или Lowe’s и либо забрать их в магазине, либо заказать доставку.Или купите в местном магазине материалов для каменной кладки — в большинстве городов, даже в небольших городах, есть такой.

7) Каменная печь с сильной вентиляцией

Кирпичная уличная дровяная печь. Типичные печи для хлеба имеют высоту от 14 до 18 дюймов в середине купола или свода и 9 дюймов по бокам. Эта духовка теряет много тепла из-за своей высоты и большого отверстия. У Forno Bravo есть и другие подобные фотографии на своем сайте.

8) Проект BrickWood Ovens

Чтобы сделать эту печь особенной для всей семьи, дизайнеры использовали фанеру из травертина для основания печи для пиццы.

9) Кирпичная печь в Венгрии

Дровяная печь в Венгрии, обнаруженная на территории Форно Браво.

Летняя кухня в Венгрии под другим углом, как указано выше. Похоже, вам может понадобиться разрешение на строительство одного из них в США. Для большего вдохновения вы можете посмотреть изображения из их обширной галереи в Интернете.

10) Кирпичная печь в форме иглу


Грегори Кей заказал внутреннюю часть этой печи у EarthStone Ovens и установил ее сам.В комплект, который стоил около 3300 долларов (!), Входили подробные планы, бетонные блоки и огнеупорные плитки, которые Кей использовал для постройки печи в форме иглу. Эта же печь обсуждалась в Chicagohomemag в статье Бриджит Херман о уличных духовках.

11) Уличная хлебопекарная печь

Эта печь была сделана вручную и использовалась в мастерской художника в ущелье реки Колумбия. Размер духовки идеально подходит для выпечки хлеба.

12) Французская печь для запекания без дымохода

Духовка для запекания по-французски.Следите за мастер-классом, здесь есть много отличных картинок для мастеров: mha-net.org

13) Кирпичная печь «Четыре часа»

Кирпичная печь на час. Как приготовить четырехчасовую печь и следующее поколение печи здесь: people.umass.edu

14) Уличная печь с большей поверхностью для приготовления пищи

Чикагская кирпичная печь Уличная печь для пиццы на дровах — Медь: массивная поверхность для приготовления пищи 41 × 28, вы можете печь пиццу, вы также можете запекать цыплят целиком. Около 5 тысяч долларов на Amazon.com.

15) Изолированная кирпичная печь

PRC Уличная дровяная печь для пиццы: Изолированная печь, сделанная вручную в Португалии.Около 2 тысяч долларов.

16) Духовка для развлечений на склоне холма

На крутом холме компания Michael Rosenburg Landscape Architecture построила эту красивую летнюю кухню. На открытом воздухе установлена ​​новая каменная печь.

17) Пример комплекта дровяной печи


Cuore Ovens Комплект дровяной печи: Этот комплект готовых деталей предназначен для использования в качестве внутренней топки вашей духовки. Они предоставляют инструкции по сборке камеры, как вы ее закончите, зависит от вашего воображения.Около 1 тысячи долларов.

18) Духовка из кирпича в деревенском стиле

Духовка из дерева в деревенском стиле — фасад из искусственного кирпича: поставляется в полностью собранном виде (хотя вам понадобятся сильные люди, чтобы поставить ее на место). Можно найти на Wayfair примерно за 2 тысячи долларов.

Кирпичная печь Джейми Оливера на открытом воздухе

Кирпичная печь Джейми Оливера в Великобритании. Видео и дополнительную информацию можно найти на сайте Джейми по адресу jamieoliver.com.

Эта каменная печь имеет большую куполообразную верхнюю часть, что обеспечивает большую площадь для выпечки.

Кирпичная уличная печь в Арден-Хиллз, Миннесота.Через: Saint Paul Bread Club. spbc.info

Духовка для кирпича с внутренним набором Magnaini Kit

Духовка в деревенском стиле включает в себя небольшую стойку. На сайте Мугнаини есть и другие удивительные образцы уличных кирпичных печей.

Красные кирпичи в этой печи Мугнайни дополняют ее стиль, окружающий этот двор.

Построение наружной камеры с кирпичной печью, шаг за шагом

Ассоциация каменных обогревателей: mha-net.org
Хранилище для пиццы на дровах — пицца на дровах.org
Арочная печь: howtospecialist.com
Сводчатая арка: considine.net

Ознакомьтесь с этой статьей, чтобы получить больше информации и фотографии каменных печей!

Наборы и планы наружной кирпичной печи

Типы наборов уличных духовок

Существует множество различных типов комплектов для сборки самой центральной печи, а именно:

  • Несколько готовых керамических деталей.
  • Составные сборные железобетонные детали.
  • Цельный кусок бетона.
  • Одиночный сборный духовой шкаф.

Материалы для духовок своими руками

Центральная печь DIY может быть изготовлена ​​из:

  • Подовой плиты и облицованного огнеупорного кирпича.
  • Плита и глыба пода. (См. Страницу глиняной печи)
  • Сложенные кирпичи или сухой камень.

Доступные керамические наборы

Forno Bravo: На этом сайте также представлены планы для духовки в Помпеях, сделанной своими руками.
Le Panyol: как для профессионалов, так и для частных лиц.
Mugnaini: Вы также можете найти кулинарные мастер-классы на сайте Mugnaini.
Superior Clay: У них также есть передвижные комплекты и печи Pre-Fab Masonry.
Vesuvio: Список вопросов, на которые следует обратить внимание перед покупкой духовки.
Джейми Оливер: Бордюрная доставка с этого сайта только для жителей Великобритании.

Доступные наборы для бетона

Artesianovens.com: Свяжитесь с ними для получения более подробной информации о специальных заказах.
Fire Rock: имеет несколько местоположений по всей территории Соединенных Штатов Америки.
OmniPro Pittsburg: Эта компания также предлагает комплекты для уличной кухни.
Chicago Brick Oven: блюда, приготовленные в духовке, можно попробовать в разделе рецептов.
EarthStone: На этом сайте представлены 3 различных бытовых печи.

Строим уличную печь | MOTHER EARTH NEWS

Эту уличную каменную печь на дровах, сделанную своими руками, можно использовать четырьмя способами: для запекания, приготовления на гриле, приготовления пищи и копчения. Какими бы ни были ваши кулинарные потребности, наша уличная плита / духовка / гриль / коптильня справится с этим благодаря сменным решеткам для гриля и поверхности сковороды.Если вы хотите приготовить стейки или рыбу на гриле, используйте решетку для гриля. Если вы хотите испечь хлеб, наденьте стальную сковороду, сложите сверху несколько кирпичей, чтобы сохранить тепло, и добавьте дверцу, чтобы удерживать тепло. Если вы хотите использовать плиту, просто наденьте металлическую пластину (или сковородку) поверх топки.

Редакторы MOTHER EARTH NEWS и я хотели разработать высокоэффективную многоцелевую печь, которая использует мало дров (или древесного угля) и сохраняет тепло для выпечки и приготовления пищи. Итак, мы включили толстый изоляционный слой из легкого перлита / цемента между топкой и окружающим бетонным блоком, а также установили съемную дверь.Такая конструкция удерживает тепло в топке там, где это необходимо. (Перлит — это пористое белое вещество, которое часто встречается в почвах для горшечных культур. Вы можете купить этот добытый минеральный продукт в садовых центрах.)

Вы можете построить уличную печь поэтапно, по несколько часов за раз. (Между некоторыми этапами потребуется несколько дней.) Перед началом строительства ознакомьтесь с местными строительными нормами. Духовка сделана из материалов, которые можно купить в местных строительных или строительных магазинах. Вы также можете найти некоторые материалы на свалке.(См. Список материалов и схему здания). Подробные инструкции по сборке уличной кирпичной печи приведены ниже. Даже если вы используете его только для выпечки хлеба, вы можете сэкономить достаточно денег за один год, чтобы заплатить более 300 долларов.

В идеале печь должна иметь удобную высоту с бетонными столешницами с каждой стороны, а также крышей для защиты от непогоды. Бетонные блоки мы покрыли плиткой, в первую очередь из эстетических соображений, но вы можете нанести штукатурку на блоки или просто покрасить их.Также удобно иметь рядом уличную раковину и место для хранения вещей.

Для достижения температуры выпечки от 450 до 500 градусов по Фаренгейту для нашей уличной печи требуется огонь в топке в течение от 45 минут до одного часа. Или, если вы хотите приготовить на гриле, вы можете начать менее чем за полчаса. Для сравнения, на то, чтобы разогреть глиняную глиняную печь до нужной температуры выпечки, может потребоваться около трех часов. На это уходит много времени и дров, а если вы часто пользуетесь духовкой, то это действительно неплохо.Огнеупорный кирпич, используемый в нашей печи, нагревается быстрее, чем глина, потому что его более высокая плотность делает его более эффективным отводом тепла.

Еще один ключевой элемент дизайна — размер топки — не слишком маленький, не слишком большой, но в самый раз. Топки правильного размера быстро нагреваются, улучшают сгорание, производят меньше дыма и дольше остаются горячими. Мы измерили листы для печенья, формы для хлеба, средние и большие жаровни, консервные банки и формы для выпечки, чтобы получить оптимальный размер топки: 13 дюймов в ширину, 28 дюймов в глубину и 13 1/2 дюймов в высоту.

Хлеб! Пицца! Барбекю!

Если вы любите готовить, вам понравится эта плита. Наша любимая техника приготовления включает быстрое последовательное приготовление блюд во время ужина. Нам нравится начинать с пиццы, когда в духовке около 500 градусов. Пицца печется примерно за три минуты. После этого духовка остынет до 350-400 градусов — идеально подходит для выпечки хлеба. (Температура воздуха в духовке на мгновение падает, когда вы открываете дверцу, но кирпич все еще горячий и сохраняет температуру.) Иногда на этом этапе мы добавляем немного картошки, если хотим печеный картофель. Когда хлеб готов примерно через час, мы выпекаем различные сочетания овощей (а иногда и десерт). С одного обжига можно испечь много еды. А если вы хотите добавить тепла — например, чтобы испечь лишние буханки хлеба — просто держите небольшую кучку углей, горящую в задней части печи.

Еще один эффективный метод — приготовить мясо и овощи на гриле перед выпечкой.

В наш план входит решетка для гриля на средней высоте печи для приготовления пищи на гриле ближе к углям.Эта решетка для гриля добавляет дополнительное пространство для выпечки, почти вдвое увеличивая объем духовки. В нем также предусмотрено место для лотка с водой для рецептов хлеба, требующих пара.

Уличная печь — это супер-барбекю! Около 95 процентов дыма уходит в дымоход после того, как огонь разгорится, что делает процесс приготовления на гриле приятным. Есть две поверхности для гриля (одна сверху и одна посередине). Тепло остается устойчивым с минимальными усилиями. А если вам нравится больше контролировать температуру гриля, отрегулируйте заслонку и добавьте дверцу.

Духовка-коптильня

Уличная печь обеспечивает основные требования к хорошему курильщику: она хорошо сохраняет тепло, а заслонка и вентиляционное отверстие в изолированной дверце позволяют контролировать поток воздуха. Используйте решетку для гриля (полка посередине) для хранения продуктов. Держите на небольшом огне и готовьте до готовности. В отличие от многих курильщиков, в эту печь легко помещаются большие куски мяса (даже дичи).

Консервирование летом

Использование печи для консервирования позволяет сохранить тепло в доме в самые жаркие времена года, когда созревает много овощей.Просто закройте дверцу духовки и поставьте стальную пластину на духовку, чтобы использовать варочную панель. Вы также можете использовать плиту для тушения, жарки или чего-нибудь еще, для чего вы бы использовали обычную плиту.

Установка консервной банки на гриле вместо плиты еще более эффективна, потому что огонь нагревает консервную банку напрямую, а не передает тепло через стальную пластину.

Готовка в голландской духовке

В дополнение ко всем остальным способам приготовления, вы можете готовить в голландской духовке, размещенной внутри топки.Приготовление в голландской печи идеально подходит для рагу, чили, жаркого, некоторых видов хлеба и булочек, бобов и некоторых десертов. Более эффективно использовать голландскую печь внутри уличной печи, чем на улице на костре, потому что для этого требуется меньше угля.



Почему бы не глину вместо кирпича?

Мы выбрали наши материалы после обстоятельного обсуждения с несколькими экспертами по уличным печам, включая Джона Гулланда, Кико Дензера, Кэрол Мак и Джона Стюарта. Я люблю использовать земляные материалы, такие как глиняная штукатурка, саман и земляные полы, но уличная печь несколько уязвима для элементов.Хотели прочную печку. Наша каменная печь должна прослужить на много лет дольше, чем земляная печь. Земляную печь на открытом воздухе можно легко повредить или разрушить проливной дождь, снег, мороз или даже термиты.

Печь практически не требует обслуживания. Не нужно удалять жир из духовки, потому что он просто сгорит в следующий раз, когда вы воспользуетесь ею.

Уличная печь сразу же получила одобрение моей свекрови. Она признала его практичность и вся улыбалась. Стоимость постройки уличной печи: 300 долларов.Утверждение свекрови: бесценно.


Построй

Дровяная печь не только универсальна, но и проста в сборке. Следуйте этим подробным инструкциям о том, как построить плиту, и примерно через две недели вы будете готовы начать жарить, готовить, запекать и коптить.

Выбор площадки

Выбор правильного места для вашей печи важен для удобства и оптимизации ее использования. Поместите его рядом с вашей кухней в помещении, чтобы сэкономить много шагов, но учитывайте направление преобладающего ветра, чтобы дым не дул в сторону вашего дома или открытой обеденной зоны.Для достижения оптимальных результатов поверните дверцу печи с подветренной стороны. Также обратите внимание на уединение, атмосферу, адекватный дренаж и место для дров и принадлежностей для разжигания огня. Дополнительные соображения могут включать в себя достаточное пространство для покрытия (настоятельно рекомендуется), обеденную зону, дополнительные столешницы и любые другие дополнительные услуги, которые могут вам понадобиться.

Бетонный фундамент

После того, как вы выбрали и очистили свой участок, постройте фундамент для поддержки печи. Недорогой фундамент из щебня рекомендуется для большинства ситуаций.Специфика может варьироваться в зависимости от климата и почвенных условий, но траншея для щебня обычно имеет глубину от 18 до 24 дюймов и заполнена гравием или гравием и камнем. Если вы строите печь в суровом климате с сильными циклами замораживания-оттаивания, добавьте французский водосток (небольшую долину, заполненную камнями), чтобы удалить влагу. При необходимости приподнимите строительную площадку, чтобы избежать проблем с влажностью.

В качестве фундамента траншеи из щебня мы использовали куски переработанного битого бетона, также известного как «урбан бетон», вместо камня.Лучше всего подойдут куски бетона из плоских перекрытий, например тротуары и проезды. Их можно переработать и сложить как камень. Сложите их слоями до самого верха траншеи. Заполните зазоры гравием, а затем утрамбуйте.

Сверху траншеи для щебня вылейте бетонную подушку размером 3 1/2 дюйма на 40 дюймов на 40 дюймов. Это создаст прочный ровный фундамент для вашей печи. Убедитесь, что подушка ровная и квадратная. (Мы вылили бетонный пол для нашей летней кухни вместо небольшой выравнивающей площадки, но концепция та же.)

Основание из бетонных блоков

Следующим шагом является строительство основания из бетонных блоков высотой в два яруса с армированием лестницей (проволочная сетка, предназначенная для увеличения прочности и предотвращения растрескивания) между каждым рядом. При необходимости используйте блоки размером 4 на 8 на 16 дюймов с несколькими половинными блоками. Обязательно укладывайте блок как можно более отвесно, прямо и под прямым углом. Дайте высохнуть в течение двух дней, чтобы набраться силы.

Засыпьте основание гравием или смесью песка и гравия. Заполните основу двумя 6-дюймовыми слоями, аккуратно утрамбовывая каждый слой.Будьте осторожны с утрамбовкой, чтобы не повредить стыки бетонных блоков. Все, что вы пытаетесь сделать, это уладить материалы.

Завершите основание, заливая 4-дюймовым слоем легкого цемента на уровне верхней части блочного основания. Это создает прочный изолированный слой под топкой. Перлит идеально подходит для таких применений с высокой температурой. (По данным Института перлита, перлит используется для изготовления поленьев для газовых каминов.) Перлитная смесь для основы: 1 1/3 мешка цемента, 13 фунтов перлита и вода.Эта богатая цементом смесь достаточно прочна, чтобы выдержать тяжелую нагрузку огнеупорных кирпичей и столешницы, а также изолировать топку от массы внизу. Дайте бетону застыть в течение четырех-пяти дней.

Очаг и топка из огнеупорного кирпича

Примерно через пять дней легкий бетон должен достаточно затвердеть, и можно начинать строительство топки из огнеупорного кирпича. Поместите полудюймовый слой мелкого чистого песка поверх легкого цемента. Мы просеивали собственный песок (одно ведро на два галлона) через мелкую сетку.Используйте линейку, чтобы сделать ее как можно более ровной. Точное выравнивание — критический шаг, определяющий точность топки.

Первый слой огнеупорного кирпича создает очаг. Стандартный размер огнеупорного кирпича составляет 2 1/2 дюйма на 4 1/2 дюйма на 9 дюймов. Передний ряд огнеупорных кирпичей перпендикулярен другим огнеупорным кирпичам и выступает на 2 дюйма за пределы бетонного блока. Это позволяет легко подмести уголь и золу в ведро. Мы добавили полудюймовые прокладки для бетонной доски под передний край для устойчивости, где будет падать песок.

Все огнеупорные кирпичи размещаются без раствора, поэтому они могут свободно расширяться и сжиматься. Техника размещения включает в себя осторожное скольжение каждого огнеупорного кирпича прямо вниз — один против другого — на место, чтобы избежать зазоров. После того, как первое блюдо установлено, используйте конец рукоятки молотка, чтобы постучать по любым выступам, пока все огнеупорные кирпичи не окажутся на одном уровне.

Измерьте переднюю часть основания и найдите центр, который должен быть примерно в 20 дюймах с каждой стороны. Начните первый слой огнеупорных кирпичей, поместив два кирпича по обе стороны от центра основания, убедившись, что кирпич свисает над лицевой стороной примерно на 2 дюйма.(Первый слой огнеупорных кирпичей должен находиться на расстоянии 8 1/2 дюймов от задней части и 11 дюймов от края основания — если вы следуете диаграмме, а не фотографиям.)

В последнюю минуту я принял решение удлинить топку на 4 1/2 дюйма (ширину одного огнеупорного кирпича). Оглядываясь назад, возможно, это был не лучший выбор, потому что теперь у нас минимальная изоляция на задней части топки. Мой совет — использовать на один ряд огнеупорных кирпичей меньше, чем показано на фотографиях. Таким образом, в очаге будет 14 огнеупорных кирпичей, а не 16, как показано на фотографиях.На чертеже показан рекомендуемый подход, а приведенный ниже список материалов основан на этой меньшей топке.

Продолжайте складывать огнеупорные кирпичи по бокам топки. Они складываются по краю, как показано. Топку легко построить, а кирпичи можно сложить примерно за час. Вы можете встретить несколько огнеупорных кирпичей неправильного размера. Купите несколько дополнительных, чтобы у вас были запчасти. Важно, чтобы все было ровно, ровно и ровно, а все огнеупорные кирпичи должны были быть на одном уровне и без зазоров.

Стальная полка

Если у вас нет опыта сварки и резки металла, возможно, вы захотите, чтобы металлические детали изготавливались в механической мастерской. В противном случае для этого этапа вам понадобятся сварщик и резак.

На этом этапе вы можете поставить стальную полку (перемычку для дымохода) на место. Он имеет размеры 14 3/4 дюйма на 18 дюймов на 1 1/2 дюйма (высота сторон — 1 1/2 дюйма) и изготовлен из стали толщиной четверть дюйма. Самым важным измерением является внутренняя ширина, которая для нашей полки составляла 14 1/4 дюйма.Это позволяет огнеупорным кирпичам идеально ложиться, не разрезаясь. Стальные детали соединяются шестью точечными сварными швами: по три с каждой стороны снизу, чтобы они не мешали укладке огнеупорного кирпича. С помощью резака вырежьте в центре отверстие диаметром 6 дюймов для дымохода. Установив стальную полку на место, заподлицо с каждой стороной, установите оставшиеся огнеупорные кирпичи на место, чтобы сформировать основание дымохода.

Бетонный блок — верхняя половина

Чтобы сформировать внешнюю часть печи, установите оставшиеся два ряда бетонных блоков (с усилением лестницы между рядами), стараясь не ударить огнеупорные кирпичи.Вокруг отверстия топки (где бетонные блоки встречаются с огнеупорными кирпичами) оставьте пространство в восемь дюймов, чтобы учесть расширение и сжатие. Мы временно сложили CEB (блоки из спрессованной земли) внутри топки, чтобы они оставались на месте. Кирпичи тоже подойдут. Дайте блоку высохнуть в течение двух-трех дней.

Вам понадобится угловая шлифовальная машина или пила для мокрой резки, чтобы разрезать несколько бетонных блоков вокруг передней части топки. Оба инструмента справятся со своей задачей, но я предпочитаю угловую шлифовальную машину из-за ее низкой стоимости, простоты использования и универсальности.(Вы также можете арендовать один для этого проекта.) Мы использовали его, чтобы вырезать CEB для стены за нашей кухней, стальной арматуры, плитки и бетонных блоков. Мы даже использовали его для шлифования и шлифования деревянных шестов для покрытия и шлифования краев наших бетонных столешниц и сковороды. Это окупилось на этой единственной работе.

Легкий цемент

Теперь вы можете заполнить пространство между топкой и бетонным блоком легким цементом. Для этого мы использовали перлит с более высоким содержанием перлита, чтобы обеспечить максимальную изоляцию вокруг топки (прочность на сжатие в этой части не так важна).Перлитовая смесь для верхней половины: два мешка цемента и чуть меньше 26 фунтов перлита. (Мы сэкономили небольшую сумму для изолированной двери и основания дымохода.) Дайте высохнуть в течение нескольких дней, прежде чем продолжить.

Бетонная столешница

Следующим шагом будет сборка столешницы. Мы выбрали заливные бетонные столешницы из-за их прочности и устойчивости к тепловым и влажным повреждениям. Например, нам не нужно беспокоиться, если на кухню проносится дождь. Прочность важна, поэтому мы можем прижать измельчитель зерна к столешнице, а это очень важно, если вы собираетесь выпекать полезный хлеб.Наша конструкция столешницы удерживает огнеупорные кирпичи на месте. Хотя обычно используются горячие подушечки, нам не нужно беспокоиться о том, чтобы поспешно поставить горячие сковороды или иным образом чрезмерно беспокоиться о повреждении поверхности. Плитка тоже очень практична, но мы использовали ее по бокам печи и хотели чего-то другого сверху. Камень — еще один хороший выбор, но слишком дорогой для нашего бюджета.

Мы искали недорогой способ изготовления бетонных столешниц и пришли к довольно хорошему решению за небольшую часть стоимости столешниц на заказ — около 20 долларов вместо 2000 долларов.(Эта стоимость указана для 12 1/2 линейных футов 25 1/2 дюймовых столешниц.)

Мы использовали 100-процентный лом для формования, около половины мешка цемента, несколько четверть-дюймовых арматурных стержней и тюковую проволоку, песок, гравий и пигмент из оксида железа. Формы состояли из оставшейся восьмидюймовой цементной доски и обрезков древесины. Мы разместили арматуру в виде сетки, а затем залили сверху бетоном. Создайте пространство в восемь дюймов между дымоходом и столешницей с помощью съемной прокладки, чтобы учесть расширение и сжатие. При укладке бетона мы использовали инструмент для обрезки кромок, чтобы скруглить края.Пигмент был растерт на поверхности, когда бетон начал схватываться. Чтобы создать красивый цвет, нужно лишь немного разбрызгать туда и сюда пигмент. Через три дня после снятия форм и подкраски краев мы нанесли на края «краску» из оксида железа, смешанного с водой. Возможно, вы захотите потратиться на дополнительные 10–20 долларов и добавить пигмент ко всей смеси, чтобы сделать бетон цельного цвета.

(Полная информация о создании ваших собственных монолитных бетонных столешниц будет доступна в будущем.)

Дымоход печи

Построить дымоход несложно. В пределах досягаемости находится заслонка для контроля воздушного потока и экономии дров; открывайте его, когда разводите огонь, и закрывайте во время выпечки, чтобы весь жар не попал в дымоход. Колпачок наверху дымохода защищает от дождя и снега, а пыльник (или воротник) вместе с небольшим количеством силикона герметизирует соединение на крыше. Дымовая труба разделена на секции для облегчения снятия и очистки. Зазор между дымоходом и основанием дымохода заполняется легким цементом.

Плитка для облицовки

Плитка — это отличный отделочный материал, который выдерживает множество злоупотреблений, но при этом красиво выглядит. Вы можете проявить творческий подход с плиткой, и это хорошее соотношение цены и качества. Чтобы определиться с цветом, принесите домой образцы из магазина и посмотрите, что выглядит лучше всего. Возможно, вы захотите заранее выбрать плитку и немного отрегулировать размер печи, чтобы она идеально вписывалась в нее. Вы можете настроить размеры стыков бетонных блоков, чтобы плитка идеально ложилась, а также сократить объем ее резки. Также можно нанести штукатурку на бетонные блоки или просто покрасить их.

Для укладки плитки сначала очистите блочную стену от остатков бетона. Используйте ткань для защиты пола. Выровняйте плитку, чтобы определить равномерный интервал. Проведите горизонтальную линию вокруг печи в качестве ориентира для первого ряда. (Мы начали с основания спереди.) Смешайте ведро раствора, смажьте водой обратную сторону каждой плитки (или замочите плитку в воде) и нанесите затиркой примерно три восьмых дюйма раствора острым шпателем. Сужайте края и слегка вдавливайте каждую плитку на место. Проверьте выравнивание в каждом направлении.Несколько легких ударов ручкой шпателя надежно закрепят плитку на месте. Еще раз проверьте наличие отвеса, уровня, ровного расстояния и убедитесь, что плитка находится в той же плоскости, что и плита. Это помогает периодически менять угол обзора и вид вдоль поверхности.

Дайте плитке немного застыть, а затем нанесите раствор на швы с помощью резиновой терки. Делайте по одной секции, разглаживая стыки и поэтапно очищая поверхности губкой. Выдавите из губки лишнюю влагу, чтобы швы не ослабли из-за попадания слишком большого количества воды в раствор.Не забудьте оставить зазор в восемь дюймов между плиткой и огнеупорным кирпичом для расширения и сжатия.

Решетка для копчения

Все, что вам нужно, чтобы превратить уличную духовку в коптильню, — это решетка для гриля (или обычная решетка для духовки) примерно (средней высоты) в топке. Просто просверлите четыре отверстия в облицовке топки из огнеупорного кирпича, вставьте в отверстия стальные штифты и добавьте полку. Вы также можете подвесить поддон к решетке с помощью проволоки. Термометр для духовки полезен, чтобы следить за поддержанием нужной температуры на протяжении всего процесса копчения.

Решетка и сковорода для гриля

В уличной духовке используются решетка для гриля и противень одинакового размера, что позволяет использовать несколько функций приготовления. Просто замените один на другой, в зависимости от того, как вы готовите. Для жарки, запекания или варки используйте стальную сковородку толщиной четверть дюйма. Для запекания положите на сковороду кирпичи или бетонные блоки, чтобы сохранить тепло. Еще одна приятная особенность — добавление решетки на дне топки, чтобы немного приподнять сковороды, улучшить циркуляцию воздуха и уменьшить возгорание.Еще одна дополнительная функция энергосбережения — добавить прокладку для плиты, чтобы запечатать решетку и предотвратить утечку воздуха.

Дверца духовки

Дверца — это ключевой элемент, необходимый для выпечки. Мы построили изолированную дверь толщиной 2 дюйма из стали толщиной 16 дюймов, заполненной перлитом. Это еще одна функция экономии дров. Передняя часть двери образует выступ, который нависает над отверстием топки примерно на полдюйма, чтобы уменьшить утечку воздуха. Большая деревянная ручка не сильно нагревается и позволяет устанавливать и снимать дверь одной рукой.Петли отсутствуют; дверь встает на место. Мы добавили регулируемое вентиляционное отверстие для контроля воздушного потока и покрасили дверь термокраской. Исходя из нашего опыта, отверстие диаметром 1 3/4 дюйма в двери кажется идеальным размером. Если вы предпочитаете более простой метод изготовления двери, сделайте толстую дверь из твердых пород дерева с куском металла внутри, оставив воздушный зазор примерно в четверть дюйма между деревом и металлом. Для более плотного прилегания можно сделать кромку шваброй. Также было бы неплохо встроить в дверь термометр.

Зажигай!

Подождите несколько дней, пока плитка не застынет, прежде чем топить печь в первый раз. Мы начали с небольшого пожара и постепенно, один пожар в день, разводили все более крупные костры, чтобы вытеснить оставшуюся влагу.

Самый быстрый способ разжечь огонь

Положите по два куска дров диаметром 2 дюйма с каждой стороны топки. Добавьте мятую газету между ними и положите сухие палочки поверх газеты на двухдюймовые куски дров.Добавьте сверху еще веточек (размером с мизинец) крест-накрест. Не кладите сначала слишком много дерева, чтобы обеспечить хорошую циркуляцию воздуха. Перед тем, как разжечь огонь, приготовьте все необходимое: небольшие расколотые растопки и куски дров или древесного угля от 1 до 2 дюймов.

Откройте заслонку и вентиляционное отверстие в двери. Зажженная свеча поможет быстро разжечь огонь. Добавляйте растопку через три-четыре минуты, когда веточки загорятся. Примерно через 5 минут добавьте более крупные кусочки. Подождите 5 минут и наполовину закройте заслонку и вентиляционные отверстия.

Советы по использованию уличной духовки

  • Протрите очаг влажной тряпкой на палочке, чтобы создать пар для улучшения некоторых видов хлеба.
  • Лучшие породы дерева: орех пекан и вишня (слишком много гикори или мескита может сделать пищу горькой). Apple тоже работает хорошо, но вам нужно будет найти то, что доступно в вашем районе.
  • Готовьте сбоку, чтобы не стоять прямо перед топкой (так удобнее).
  • Печь может нагреться до 400 градусов всего за 15-20 минут, в зависимости от того, как разводится огонь.Кто-то может предпочесть подождать и позволить огнеупорному кирпичу накапливать больше тепла, но вы можете начать готовить прямо сейчас.
  • Крытая форма для выпечки отлично подходит для приготовления хлеба. Он удерживает влагу внутри емкости, которая превращается в пар и создает легкий, губчатый, влажный хлеб с максимальной высотой.
  • Во время выпечки держим небольшой огонь в задней части топки. Это поддерживает постоянный нагрев и позволяет выпекать и готовить на гриле несколько блюд. Время от времени переставляйте (переворачивайте) пищу, чтобы не пригореть.
  • Накройте десерты оловянной фольгой или крышкой, чтобы предотвратить появление нежелательного запаха дыма. Тот же ароматизатор, который придает блюдам на гриле великолепный вкус, может действительно испортить вкус десертов.
  • По окончании приготовления последний шаг — вычерпать угли и облить их водой. Мы используем самодельный древесный уголь, а это значит, что после высыхания его можно будет использовать повторно.
  • Наш дешевый термометр для духовки затянулся дымом после нескольких использований. (Дым попал внутрь термометра.) Хороший термометр должен прослужить намного дольше.Лучше всего, наверное, поставить в дверь термометр. Это позволяет легко контролировать температуру в салоне, не открывая дверь (что позволяет очень быстро отводить много тепла).
    Настольная щетка (с натуральной щетиной, а не из пластика) очень удобна для выметания золы перед плитой. Чтобы не поджечь щетину, сначала удалите угли черпаком. Также хорошо подойдет метла-венчик.

Для этого проекта нет планов рисования линий. Диаграмма и список материалов — все, что у нас есть для этого.

Но вот подсказка. На схеме показан вариант духовки в разрезе, который точно разделяет духовку пополам. Итак, если вы видите два огнеупорных кирпича в передней части дна духовки, всего будет четыре кирпича в передней части.


Инженер / подрядчик Оуэн Гейгер является со-разработчиком earthbagbuilding.com и часто использует натуральные строительные материалы.


Первоначально опубликовано: апрель / май 2010 г.

Создание печи для пиццы в кирпиче

Верите вы или нет, но мой муженек тоже черпает безумные идеи! Примерно в это же время в прошлом году мы с ним установили деревянные полы в доме моей подруги Лиз, а затем разорвали какой-то мерзкий старый ковер и установили бамбук в двух комнатах нашего дома.

В этом году я успокаиваю его 😉 Поскольку его список «хорошеньких дел» чертовски короткий, я посоветовал ему построить кирпичную печь для пиццы своей мечты. Примерно 10 лет назад мы построили гигантскую печь для выпечки хлеба на заднем дворе в Огайо. Выпечка хлеба в дровяной печи — довольно сложное мероприятие, включающее в себя нагрев всего этого, на что уходит несколько часов, затем вытаскивание всех углей, укладывание буханок хлеба, плотное закрытие двери и молитва. РЖУ НЕ МОГУ! Мы так и не поняли все это правильно, и позже узнали, что печи для пиццы были совершенно другими, сконструированы так, чтобы нагреваться быстрее, и вы поддерживаете огонь во время приготовления пиццы, которая должна готовиться ОЧЕНЬ быстро, потому что у вас есть основание пузырей горячо.

Вас не должно удивлять, что он годами исследовал этот новый метод строительства, и у него наконец-то было время, чтобы начать это следующее приключение, пока мы с Логаном были в Массачусетсе. Он сделал много фотографий (чтобы поделиться с друзьями на Facebook) ранних этапов, а я был рядом на более поздних этапах.

Edit: Вас не должно удивлять, что, хотя используемые методы очень удобны для пользователя, используемые материалы ОЧЕНЬ специализированы! Я попросил мужа предоставить мне некоторые детали и ссылки на то, где он научился это делать, и вот его ответы:

Вот несколько снимков процесса:

Стирлинг повеселился — но все это волнение не помешало ему отказаться от его нового хобби — поедания спелых помидоров с виноградной лозы за полдня до того, как его люди будут собирать их.


Терпение — это добродетель, будут дни небольших костров, чтобы высушить это, а затем большой огонь, чтобы вылечить / обжечь глину изнутри. Но, надеюсь, если все это не развалится при стрельбе, когда-нибудь скоро мы соберем друзей, которые будут есть пиццу в этом пустом внутреннем дворике.

Хотите присоединиться к нам, когда это произойдет?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
