Устройство и работа смесительного узла для теплого пола

Предназначение смесительного узла — готовить теплоноситель с температурой +30 — +50 градусов для подачи на обогрев пола. Температура в системе отопления — +60 — +80 градусов. Чтобы ее уменьшить, сделать теплоноситель достаточно холодным для подачи в теплый пол необходим смесительный узел.

Надобность отпадает, если котлом, солнечным коллектором… будет готовится теплоноситель низкой температуры. Причем источник тепла должен оперативно менять температуру нагреваемой жидкости.

Также устройство не нужно, если удается применить схему регулировки теплого пола регуляторами потока. Подробней далее…

Как работает смесительный узел для теплого пола

Основа узла — трехходовой клапан, который подключается по следующей схеме. На вход поступает горяча подача +80 град, для смешения подключена обратка с теплых полов +30 град. Клапан открывается так, чтобы жидкости смешивались в определенной пропорции, с выходом температуры +45 град (например).

Но эта температура может регулироваться.

Типовая схема подключения смесительного узла.

Работой клапана управляет термоголовка, она двигает шток этого устройства. Ее датчик обычно устанавливают на обратке коллектора теплого пола.

Трехходовой клапан:

Термоголовка с выносным датчиком:

Схемы смесительных узлов от производителей могут быть более сложными и «не очевидными» на первый взгляд, например:

Циркуляционный насос и другое оборудование

Насос в котле или в радиаторной системе не сможет обеспечить работу смесительного узла теплого пола.

Чтобы узел работал, должен устанавливаться дополнительный насос по схеме «за клапаном», перегоняющий теплоноситель по контуру коллектора.

Смесительный узел обычно снабжается следующим оборудованием:

• байпасом (тонкой соединительной трубкой) между подачей и обраткой. Байпас нужен на тот случай, если все контуры теплого пола окажутся перекрытыми на коллекторе, чтобы не перегрузить насос.
• аварийным температурным клапаном. Если регулирующая термоголовка выйдет со строя и откроет подачу, то для защиты стяжки и напольного покрытия от температуры 80 град, за смесительным узлом по схеме ставят аварийный клапан. Или же термореле на подаче, прерывающее работу насоса при критическом повышении температуры.

Дополнительное возможное оборудование:

• воздухоотводчик удаляет воздух перед коллектором теплого пола, который может идти из радиаторной системы;
• очистительный фильтр никогда не бывает лишним;
• манометр, указывает на давление после насоса;
• термометр для визуального контроля работы смесительного узла (термометры могут быть установлены на подаче и на обратке самого коллектора) Какой должен быть коллектор для теплого пола

Варианты конструкции

Производители предлагают готовые смесительные узлы, причем зачастую уже в сборе с коллектором, и даже со шкафом. Такой комплект потянет на округлившуюся сумму денег, но зато оборудование будет (должно) хорошо работать совместно, отпадает надобность в подборе, наладке, монтаже.

Насос может быть установлен как на подаче, так и на обратке теплого пола, или же на байпасе подающем обратку на клапан, — роли не играет.

Трехходовой клапан может быть установлен как на подаче, так и на обратке. Но выбор его местонахождения зависит от его конструкции — смешивает или разделяет? — точнее, трехходовой клапан подбирается в соответствии с проектом.

При выборе клапана смотрите на стрелки на корпусе, указывающие движение жидкости, соотносите с принятыми решениями.

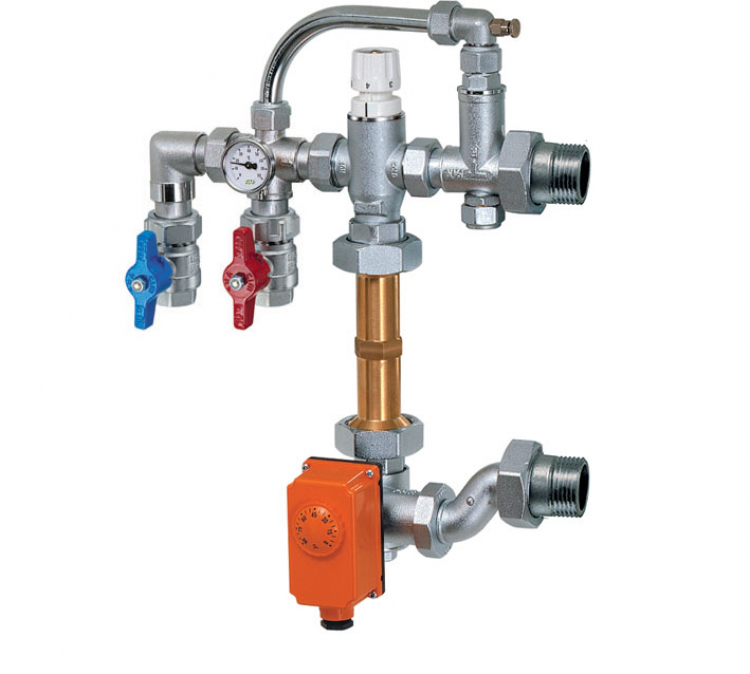

Смесительные узлы в сборе от производителей могут также снабжаться расширительным баком, что весьма полезно, если такой бак не предусмотрен в котле, а радиаторная система отсутствует. Подробней о расширительном баке для отопления

Возможен вариант конструкции с теплообменником, тогда теплоноситель в теплом полу свой, а в системе, которая отдает тепло, — свой (тогда нужен и расширительный бак!). Подобная система позволяет забирать энергию у централизованных систем отопления. И в некоторых случаях делать теплые полы в квартирах без непосредственного забора коммунального теплоносителя.

В основном производители предлагают комплект для теплых полов — смесительный узел сгруппированный с коллектором.

Можно ли сделать смесительный узел своими руками

Можно сэкономить средства, если смесительный узел сделать своими руками. При этом, как правило, используются более дешевые аналоги оборудования, обычно производства России или из Азии.

Важно подобрать оборудование по производительности. В основном в частных домах используются два типоразмера трехходового клапана.

На фото клапан с пропускной способностью до 2 м куб. в час, а это, как правило, площадь теплого пола до 80 м квадратных.

В большинстве случаев понадобиться вариант с производительностью 4 м куб в час, и соответственно для обогреваемой площади пола в 100 — 200 м квадратных.

Также и при выборе готового смесительного узла обращают внимание на его производительность.

Схема подключения

Как правило смесительный узел непосредственно пристыковывается к коллектору теплого пола и располагается в специальном шкафу.

Но между смесительным узлом и коллектором можно установить трубы разумной длины, т.е. расположить смесительный узел в одной комнате, например, у котла, а коллектор в другой, если это выгодней по свободному пространству.

В радиаторную систему смесительный узел подключается точно так же, как и один радиатор или группа радиаторов.

Но подключение желательно делать ближе к котлу, чтобы исключить влияние (включение/выключение, гидравлическое сопротивление, остывание) в радиаторной сети.

Смесительный узел теплого пола может быть подключен и в устаревшую однотрубную систему, — так же, как и радиатор, по схеме «на одну трубу». Но можно включить и последовательно, обеспечив байпас для перетока жидкости к следующим радиаторам мимо узла.

В самотечную систему отопления, как правило, теплые полы подключаться не могут, так как не обеспечивается дополнительный расход теплоносителя в 2 — 5 м куб в час и повышенное давление. Для подключения смесительного узла, эту систему нужно преобразовывать в закрытую, принудительную.

Чем можно заменить

Если котел сам нагревает теплоноситель до 30 — 50 градусов, то смесительный узел не нужен вовсе. Современные суперэкономичные конденсационные котлы, которые даже принудительно заставляют устанавливать в Европе, как раз и рассчитаны на примерно такую температуру.
Конденсационные котлы — в чем преимущество

Отопление с использованием конденсационного котла и с упором на обогрев теплыми полами, при использовании низкотемпературной радиаторной сети, является наиболее экономичным и прогрессивным.
Может ли теплый пол работать без радиаторов

В коротких контурах (45м и меньше) возможна регулировка температуры теплых полов RTL кранами, без смесительного узла вовсе.
Как регулируется температура теплого пола RTL-головками

Также «в народе говорят», что заменить дорогие RTL-головки можно дешевеньким термореле, поставить его на коллектор обратки и заставить отключать насос, как только температура превысит заданные 35 град. Но похоже, что при этом возникает большой риск разрушить стяжку и напольное покрытие высокой температурой в случае некорректной работы и «затянувшегося пуска». Тем не менее, такое решение, — «самая дешевая, самая бюджетная гидравлика для теплых полов.»

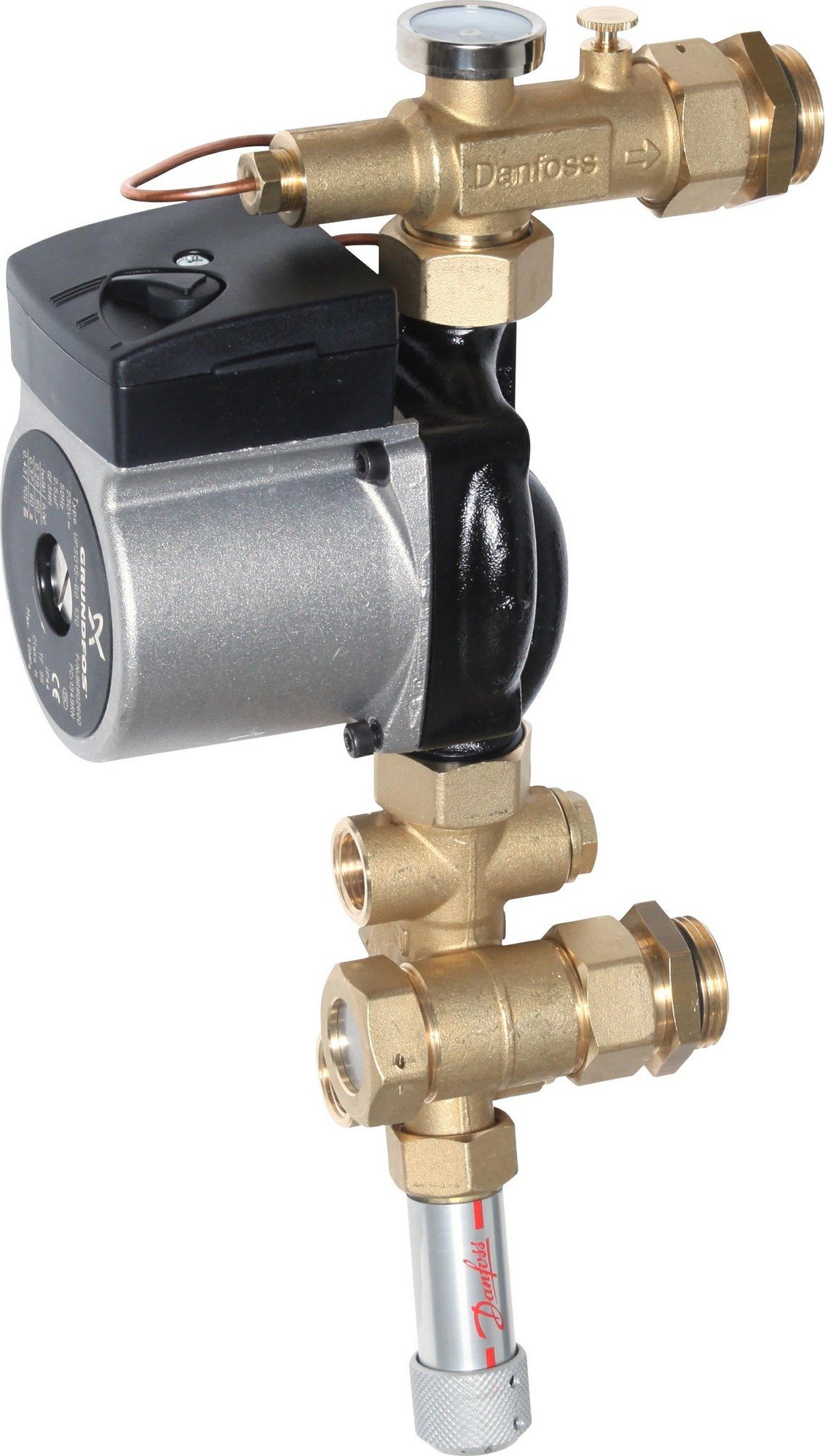

Насосно-смесительный узел для теплого пола VALTEC COMBI

Описание товара

(VT.COMBI.0) В насосно-смесительном узле VALTEC COMBI для водяных теплых полов приготовление теплоносителя с температурой от 20 до 60 °С происходит за счет подмеса жидкости из обратной линии. Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла.(При использовании контроллера отопления функция управления клапаном передается ему.) Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного. Другие основные элементы узла: байпас с перепускным клапаном; встроенные шаровые краны для отключения циркуляционного насоса; автоматический воздухоотводчик; погружные термометры.

Технические характеристики	Значение
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт	15
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт	20
Межосевое расстояние выходов, мм	200
Монтажная длина насоса, мм	180
Температура рабочей среды, °С	90
Рабочее давление, бар	10
Диапазон настройки термоголовки, °С	20–60
Присоединительный размер	G 1″
Средний полный срок службы, лет	15

схема термосмесительного узла подмеса, как работает, самодельная смесительная группа, насосный узел смешивания

Содержание:

Назначение термосмесительного узла для теплого пола заключается в поддержании нужной температуры в системе посредством перемешивания теплоносителя, идущего от котла и из обратки. Его можно сделать собственноручно, но при условии соблюдения определенных требований.

Зачем нужен смеситель и как работает он

Прежде всего, домашнему мастеру нужно разобраться с принципом работы смесительного узла теплого пола. Сферой его использования является только конструкция водяного теплого пола.

Схема обогрева включает котел, греющий жидкость, отопительные контуры и радиаторы. Агрегат обычно нагревает теплоноситель до 95 градусов. При этом идеальной считается температура не более 31 градуса, поскольку для комфортного передвижения по напольной поверхности она не должна быть горячей или холодной.

Также следует обращать внимание на:

• вид и толщину напольного покрытия;
• высоту цементной стяжки, в которой уложены трубы.

С учетом вышеизложенного ясно, что для отопительных контуров больше всего подходит температура рабочей среды в пределах от 35 до 55 градусов. Но жидкость в котле слишком горячая. Поэтому для понижения степени нагрева задействуют узел подмеса, в котором осуществляется смешивание воды, имеющей высокую и низкую температуры.

Уже в охлажденном состоянии теплоноситель поступает в трубопровод пола. Теплоснабжающая система благодаря наличию смесителя функционирует корректно и без проблем. Кстати, имеются такие полы с обогревом, которые работают и без этого устройства. Но их оснащают смесительным узлом для котла, и тогда рабочая среда нагревается до оптимального температурного показателя.

Схема подсоединения термосмесительного узла

Чтобы конструкцию напольного покрытия с обогревом подсоединить к котлу, работы производят согласно схеме смесительного узла теплого пола, зависящей от отопительной системы, которая может быть однотрубной или двухтрубной. Для однотрубного варианта нужно постоянно держать байпас открытым, а для двухтрубного нет.

Проект может быть как элементарным, так и содержать ряд дополнительных устройств. В любом случае для коллекторной группы нужно устанавливать термостаты, клапаны и приборы, управляющие расходом среды. Перемешивание теплоносителя можно осуществлять либо на всех отводах от коллектора, или же перед ними.

Сборка смесительного узла своими руками

Поскольку на них высокие цены, многим хозяевам выгоднее собирать смесительный узел для теплого пола своими руками. Помимо этого, иногда невозможно отыскать регулятор, имеющий необходимое число входов. В такой ситуации нужно приобрести гребенки и установить их собственноручно.

Чтобы собрать узел, необходимо подготовить:

• клапан двух- или трехходовой;
• ручной воздухоотводчик;
• особые гайки;
• зажимы;
• клапан обратки;
• шаровой кран;
• тройники;
• циркуляционное насосное оборудование;
• устройства для измерения температуры.

Работа производится поэтапно:

1. Изготовление коллектора. Собрать его можно путем спайки тройников из полипропилена, либо скручиванием тройников, при этом их диаметр должен быть равен ¾ дюйма. При применении технологии спайки стоимость коллектора получится дороже, так как на все ответвления гребенки следует устанавливать МРН, имеющую высокую цену. Лучшим выбором считается использование тройников – их нужно правильно подобрать. Для гребенки хорошо подойдут детали с одним внутренним концом и двумя внешними. Их скручивают между собой с использованием пакли.
2. Создание гидрострелки. Ее можно изготовить и без трехходового крана. Для этого достаточно задействовать регулировочный кран, применяемый для отопительных радиаторов. Также потребуются 2 тройника как в случае с гребенками и 2 соединительных ниппеля, имеющих наружную и внутреннюю резьбу, длиной 50 сантиметров. Сборку выполняют на пакле: с обеих сторон крана вкручивают ниппели, а потом к ним присоединяют по одному тройнику.
3. Монтаж насоса. Сделать своими руками насосный узел для теплого пола нельзя — его можно только приобрести (прочитайте: «Для чего нужен насосно смесительный узел для теплого пола – принцип работы, выбор, правила установки»). Насос монтируют внизу гидрострелки, путем использования разъемных соединений, имеющихся в комплекте. Его также можно задействовать вместо гидрострелки и он будет функционировать не хуже ее.
4. Подсоединение к гребенкам гидрострелки. Желательно применить разъемные соединения. Если насос является отдельным узлом, тогда нужен патрубок. Его протяженность должна равняться этому же параметру у насоса. Патрубок размещают на подаче, а к нему подсоединяют коллектор – именно по данной причине использовать насосное оборудование вместо гидрострелки экономичнее. Далее гребенки комплектуют кранами Маевского, регулировочными клапанами, или автоматикой для сброса воздуха.

Затем самодельный смесительный узел для теплого пола помещают в особый шкаф и подключают к отопительной конструкции. Присоединяют его при помощи отсекающих кранов. Точно также производится соединение узла и теплого пола. Чтобы не возникла путаница, надо соблюдать раскладку — подачу и обратку каждого сегмента следует подключать последовательно. Также нужно подсоединить к насосу электроснабжение.

Настройка узла подмеса

Когда завершен монтаж смесителя, приступают к проверке его пригодности к работе. Обычно это занимает больше времени, чем сама установка.

Последовательность действий следующая:

1. Сначала снимают сервопривод. Это требуется сделать, чтобы в процессе настройки предотвратить его влияние на узел смешивания для теплого пола. Устанавливают перепускной клапан на последнее деление, чтобы он случайно не сработал при настройке и был в абсолютном бездействии.
2. Затем приступают к уравновешиванию контуров. Прежде всего, закрывают радиаторный контур, а точнее запорный балансировочный вентиль, расположенный на первой линии. С клапана удаляют крышку и перемещают его шестигранным ключом по часовой стрелке в конец. Когда настраивают смесительный узел — контуры теплого пола балансируют с использованием специальных клапанов. При наличии одной линии, производить уравновешивание не надо.
3. В случае необходимости настройки регуляторы открывают на максимум. Клапан запирают в контуре до наилучшего размера, добиваясь наибольшего уклонения от расхода.
4. Согласно данной схеме выполняют регулировку линий обогрева в целом. Когда расходные данные при балансировке сбиваются, их снова настраивают. Если при открытых вентилях не удается отрегулировать расход, тогда увеличивают рабочую скорость насоса.
5. Далее предстоит увязать насосно — смесительный узел для водяного теплого пола с другими элементами системы. Для этого приоткрывают радиаторный запорный клапан, который был закрыт до начала настройки. Его раскрывают на величину, которая соответствует оптимальному расходу носителя тепла.
6. Для контроля над ним используют расходомеры. Кроме этого, настройку можно осуществить посредством возвратного хода в системе. Далее на перепускном клапане устанавливают вентильное давление. Оно должно быть не более 10% от наивысшего давления в насосе. Клапан активизируется, когда агрегат начинает нагнетать давление при минимальном расходе воды. Читайте также: «Как устроен смеситель для теплого пола – принцип работы, виды, правила установки».

Особенности устройства смесительной группы

Простой смесительный узел для теплого пола в типовой комплектации состоит из таких элементов:

• вентилей — термостатических и настроечных;
• термостатической головки;
• устройства температурного контроля;
• насоса.

Оба вида смесителей с двух- и трехходовыми клапанами смешивают холодный и горячий теплоноситель, формируя постоянный круговорот.

Двухходовой клапан снабжают термической головкой, имеющей датчик, который в реальном времени проверяет температуру и в случае необходимости приостанавливает подачу воды от котла. Нагретая жидкость начинает поступать, если остывает при смешивании с потоком обратки. Данный вид клапана задействуют для помещений площадью, не превышающей 200 «квадратов».

Трехходовой клапан отличается значительной пропускной способностью. Его используют для больших и просторных помещений, где отопительная система насчитывает немало контуров, а также применяют контроллеры окружающего пространства.

Внешние датчики температуры теплого пола

Подобные устройства используют для отопительных систем для обеспечения автоматической регулировки степени нагрева теплоносителя в зависимости от погоды. Например, когда снаружи дома становится холодно, поступает сигнал на повышение температуры нагрева воды.

В случае теплой погоды, датчик сигнализирует о потеплении и о том, что следует понизить температурные параметры. Конструкционное решение предполагает возможность поворота на 90 градусов. Контроллер насчитывает 20 участков и мониторит погоду снаружи дома.

Если температура жидкости ей не соответствует, тогда вентиль разворачивается на требуемое число делений. Сделать это можно и собственноручно, но с погодным датчиком отслеживать температуру за окном намного удобнее.

Преимущества обогрева пола с подмесом

Когда имеется узел подмеса для теплого пола, система обогрева имеет немало плюсов:

1. Комфортное проживание. Это возможно по причине поступления тепловой энергии в результате излучения, а не конвекции. Кроме этого напольная поверхность и помещения обогреваются равномерно. В комнатах нет мостиков холода и чересчур горячих батарей. Все эти обстоятельства способствуют созданию комфортной и здоровой атмосферы и отсутствию пыли. Напольная поверхность всегда сухая, на ней отсутствует среда питания для клещей, плесени и иных вредных микроорганизмов.
2. Финансовая выгода. При правильном монтаже трубок и эффективном функционировании конструкции можно значительно сэкономить на обогреве домовладения. Доказано, что в квартирах расходуется меньше электроэнергии примерно на 30% при условии, что у потолка стандартная высота.
3. Безопасная эксплуатация. Это обстоятельство имеет немаловажное значение для помещений, в которых постоянно присутствуют люди. Благодаря функционированию системы с обогревом напольного покрытия и тому, как работает смесительный узел для теплого пола, жильцы не имеют ожогов и других повреждений, которые можно получить при использовании, например, конвекторов или масляных радиаторов.
4. Гигиена. Система водяного пола, оснащенная смесителем, позволяет периодически производить дезинфекцию финишного напольного покрытия. Его можно очищать моющими средствами и водой. Данная система отопления идеально подходит для помещений с повышенными требованиями к гигиене. Например, водяной пол со смесительным узлом монтировать можно в больницах и детских дошкольных учреждениях.
5. Удобство. Для водяной системы пола не требуется устанавливать в обогреваемой комнате дополнительные приборы. Все нужные для него элементы обычно помещают в кладовках. Поэтому при планировке интерьера помещения для них не выделяют место.

Особенности обустройства смесительных узлов

Смесительную группу для теплого пола своими руками, в которой теплая жидкость перемешивается с холодной, устанавливают рядом с калорифером. Если гидравлические элементы системы соединены при помощи эластичных трубок, тогда узел нужно прочно зафиксировать на стене.

Перед началом монтажа необходимо убедиться в наличие места для беспрепятственного доступа к деталям смесителя. Регулировочный клапан следует размещать в зоне вхождения теплоносителя в калорифер.

При выборе материала изготовления труб нужно удостовериться, что он способен выдержать температуру заходящей жидкости. Специалисты рекомендуют приобретать полимерную трубную продукцию. Следует помнить, что трубы из оцинковки запрещено использовать для гликолево-водных растворов.

Желательно, чтобы запорные элементы были сделаны из латуни и бронзы, трубки из черной стали, а насосное оборудование из чугуна. Стальные изделия для системы с внешней стороны в заводских условиях грунтуются и окрашиваются.

При выборе места расположения и присоединения узла нужно помнить о воздушных пузырях, которые могут появляться от отвода контура котла. Также нужно исключить возможность попадания воды или конденсата на элементы системы, находящиеся под напряжением.

С учетом вышеизложенной информации можно сделать вывод, что узел подмеса следует выбирать в индивидуальном порядке так, чтобы максимально обеспечить удобство пользования конструкцией обогрева напольной поверхности. Можно подобрать схему подключения самостоятельно или приобрести полностью готовую конструкцию.

Смесительный узел теплого пола TIM с термоголовкой (для насоса 130,180 мм)

Описание

Насосно-смесительная группа TIM предназначена для создания низкотемпературных систем отопления( типа “теплый пол”).

Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.

Комплектация:

нижний гидравлический блок, включающий смесительный клапан с байпасным и обратным клапаном;
верхний гидравлический блок, включающий автоматический клапан для удаления воздуха 1/2″ и контрольный термометр от 0 до 80°С;
термостатическая головка с погружным температурным датчиком;
Для создания системы автономной циркуляции теплого водяного пола применяются модули, состоящие из насосно-смесительных узлов и коллекторных групп. Насосно-смесительный узел TIM Jh2036 представляет собой готовый комплект арматуры в сборе, предназначенный для принудительной циркуляции, регулировки и поддержания заданной температуры теплоносителя в водяных теплых полах.
Эффективность системы отопления, построенной на базе коллекторной группы с насосно-смесительным узлом, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратной линии.
Смесительный узел необходим только для системы теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75°С – 95°С) гораздо больше максимально допустимой температуры труб теплого водяного пола (35°С – 55°С). Котел нагревает теплоноситель до той температуры, которая требуется для высокотемпературных радиаторов, а для понижения температуры теплоносителя на входе в контур теплого пола используется насосно-смесительный узел.

Насосно-смесительный узел является узлом последовательного типа смешивания.

Плюсом такого типа смешивания является то, что весь расход тепло- носителя, проходящего

через насос, идет потребителю. Циркуляционный насос прогоняет теплоноситель через петли

теплого пола, забирая его из обратного коллектора и направляя в подающий. Из подающего

коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор.

Этот цикл (вторичный контур) повторяется до тех пор, пока вода не остынет. Погружной датчик

(3) постоянно контролирует температуру теплоносителя, поступающего в подающий коллектор.

При остывании теплоносителя ниже температуры установленной на термо- статической головке,

термостатический смесительный клапан открывается и происходит подмес горячего теплоносителя,

поступающего из котла. В этот же момент избыточный объем теплоносителя сбрасывается из

обратного коллектора в котел (первичный контур). Таким образом, теплоноситель из обратки

коллектора подается постоянно, а горячий теплоноситель подается только, когда это необходимо,

его подача регулируется термостатическим клапаном. Это позволяет избежать перегрева теплого

пола и продлить срок его эксплуатации. Обратный клапан предотвращает попадание горячего

теплоносителя, поступающего из котла в обратный коллектор.
Блок термостатического смесительного клапана имеет также клапан регулировки потока (байпас),
который позволяет теплоносителю из обратного коллектора поступать прямо в смешанный
теплоноситель перед входом в насос. Это понижает температуру смешанного теплоносителя,
регулируемую погружным датчиком и открывает смесительный термостатический клапан, пропуская
больше горячего теплоносителя из первичного контура в зону смешивания и повышает температуру
теплоносителя во вторичном контуре и тепловую мощность системы.

Зачем нужен насосно-смесительный узел для отопления дома

Как работает насосно-смесительный узел? Почему настоятельно рекомендуется ставить насосную группу для теплого пола и отопления дома? Какие преимущества имеет подобная система? Монтаж котельной с насосно-смесительным узлом – тонкости и технические нюансы.

Насосно-смесительный узел – прибор со взаимосвязанным между собой оборудованием, позволяющим осуществить смешивание потоков теплоносителя, предназначенного для различных контуров системы отопления.

Принцип работы насосно-смесительного узла простыми словами

Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.

Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:

1. Использовать насосно-смесительный узел, который устанавливается на коллектор.
2. Использовать полноценные насосно-смесительные группы.

Первый вариант – заведомо проигрышный

• Отсутствие возможности регулирования температуры в автоматическом режиме.

Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.

• Попеременность нагрева

В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта — весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.

Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.

Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.

Но, к чему такая громоздкая, не выигрышная по цене конструкция? Тут то и объясняется появление «готовых» насосно-смесительных узлов. Вроде этого.

В данной насосно-смесительной группе Meibes уже есть:

• Насос для радиаторов – прямой контур;
• Насос для теплого пола – смесительный контур;
• Электронный смеситель;
• Насосная балка, которая по совместительству является гидрострелкой.

Преимущества насосно-смесительной группы

• Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
• При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.

Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».

• Отсутствуют перепады температур, даже при изменении погоды на улице.

Как происходит работа насосно-смесительного узла

1. Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.

К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.

2. В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
3. Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.

виды коллекторов и принципы их монтажа

В любом жилом помещении актуальным остается вопрос, связанный с утеплением полов. Самым распространенным решением такой проблемы выступает водяное утепление, ключевым элементом в котором является смесительный узел для теплого пола. Но прежде всего перед установкой коллектора, необходимо спроектировать трубную отопительную систему, по которой будет циркулировать теплая вода, и отапливать не только пол, но и все помещение. Конечно, проектирование это «громко» сказано, так как кроме длины и ширины комнаты, по сути, больше ничего знать не нужно.

После того, как длина и ширина определена, необходимо выбрать материал, из которого будет выполнена система. На сегодняшний день оптимальным выбором станут пластиковые трубы с алюминиевой прожилкой, они отлично проводят тепло и практически не имеют срока износа. Выбранный расходный материал, необходимо порезать по размерам помещения.

Обычно трубы раскладывают так, чтобы в результате получилась так называемая «змейка» или «улитка»

Количество изгибов такой «змейки» зависит от общей длины купленных труб и от требуемой отопительной эффективности. Конечно, чем больше изгибов, тем температура пола будет выше, и тем равномернее он будет прогреваться. Но на минимальные расстояния тоже есть нормативы.

В современном строительстве система теплых полов имеет следующую структуру: нижний слой делают теплоизоляционным, на него укладывается система спаянных между собой греющих труб, которые покрываются несущим слоем бетонной стяжки. Верхним укладывается чистовой слой из керамической или каменной плитки, а также из ламинированного паркета, именно эти виды напольных покрытий наиболее подходят для теплых полов.

Общая толщина «теплового пирога» колеблется в пределах 70-150 мм. Этот размер определяется требованиями, предъявляемыми к диаметру трубы, толщине теплоизоляции и толщине стяжки.

Назначение смесительного узла и принцип его действия

После того, как система из пластиковых труб спаяна и готова к использованию, следующим этапом является выбор смесительного узла.

Как было сказано в видео, коллектор для теплого пола – это оборудование, направленное на циркуляцию и регулировку теплоносителя по отопительной системе пола. Оно имеют две основные составляющие:

• циркуляционный насос, осуществляющий циркуляцию тепловой воды в контуре теплого пола;
• регулирующий клапан, подпитывающий контур горячей водой ровно на столько, насколько задана температура теплоносителя.

Существует два типа коллекторов: с трех и двух ходовыми клапанами.

Теплый пол можно монтировать непосредственно в бетонной стяжке. О том, как это делается, читайте в статье на нашем сайте: https://pol-master.com/tepliy-pol/teplyj-pol-pod-styazhku.html.

Коллектор на трех-ходовых клапанах

Первая конструкция основывается на использовании трех ходовых смесительных (коллекторных) клапанов. Задачей такого клапана является смешивание внутри себя горячей воды, поступающей от котла, с более холодной водой, идущей по «обратке» теплого пола. Такие клапана часто оснащают сервоприводами, позволяющими управлять как погодозависимыми контролерами, так и термостатическими устройствами.

Данный коллектор считается самым универсальным, но обладает некоторыми характерными недостатками:

• Во-первых, имеет место вероятность, что по сигналу термостата клапан полностью откроется и впустит в систему горячую воду температурой 90 °С. Такой резкий скачек температуры, может привести к разрыву отопительных труб, из-за повышения давления в них.
• Во-вторых, трех ходовые смесительные клапана имеют большую пропускную способность, что для теплых полов не очень хорошо, так как минимальное смещение регулировки клапана серьезно отразится на температуре пола.

Но, не смотря на эти недостатки этот вид коллекторов, является незаменимым в крупномасштабных системах отопления и в системах с погодозависимым регулированием.

Подробно об устройстве водяного теплого пола можно прочитать в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Коллектор на двух-ходовых клапанах

Второй тип коллекторов использует двухходовые питающие клапаны. Большинство специалистов отдают свое предпочтение именному такому смесительному узлу и считают его наиболее правильным. Особенностью в работе является то, что смешивание теплоносителя с холодной водой из «обратки» происходит постоянно и теплые полы никогда не перегреются. Двух ходовой смесительный клапан имеют малую пропускную способность, что обеспечивает стабильное и плавное регулирование температуры. Они наиболее распространены, но имеют ограничения  в применении, их не целесообразно устанавливать в помещениях с площадью более 200 м².

Также неотъемлемой частью коллектора являются термостатические клапана и расходомеры. Последние обязательно должны присутствовать, из-за того, что в системе длина труб разная и если не поставить расходомер, то вода будет течь в трубах с меньшим гидравлическим сопротивлением, то есть в коротких. Регулятор расхода обеспечивает равномерную циркуляцию теплоносителя по всей системе. Термостатические регуляторы предназначены для изменения температуры отдельно в каждом контуре системы. При помощи термостатических головок теплый пол реагирует на изменения внешних условий и поддерживает заданную температуру.

Так выглядит коллекторная система в сборе

О том, как самостоятельно произвести ремонт системы водяного или электрического теплого пола своими руками, расскажем тут: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola. html.

Преимущества коллекторной схемы устройства

Теплый пол с коллекторной системой отопления имеет массу неоспоримых достоинств, которые сделали его наиболее используемым в современной теплотехнической промышленности:

• Гигиеничность. Теплые полы хорошо поддаются влажной уборке и дезинфекции, а за счет своей постоянной отапливаемости они быстро сохнут, что предотвращает появление вредной плесени и грибков, поскольку уничтожается среда существования вредных микроорганизмов.
• Безопасность. Часто дети и даже взрослые забывают о высокой температуре отопительного оборудования и в результате получают сильные ожоги. При использовании теплого пола ожоги, царапины и другие травмы просто исключены.
• Комфорт. Теплый пол создает незримый уют и повышенную комфортность, он излучает надежность и спокойствие.
• Экономичность. Экономия энергии по сравнению с отопительными радиаторами в небольших домах достигает 30%, а в помещениях с большими габаритами до 50%.
• Долговечность. Единственное, что подлежит износу в отопительной системе пола – это труба, минимальный срок службы, которой составляет 50 лет.

Надеемся, что теперь у вас появилось представление о таком сантехническом чуде, как коллектор. Пусть у вас все получится в самостоятельном устройстве такой системы. А если остались вопросы — задавайте в комментариях.

Оцените статью: Поделитесь с друзьями!

Смесительные узлы для теплого пола, насосные группы, узлы регуляции теплого пола

Система отопления «водяной теплый пол» обладает большим количеством преимуществ, эту система становится все более популярной у российских потребителей. Теплые полы относятся к низкотемпературным отопительным системам, в отличие от радиаторов отопления, поэтому обязательным элементом в системе теплого пола является смесительный узел теплого пола.
При использовании такой системы, оснащенной термосмесителем, неприятности типа получения ожогов полностью исключены, к тому же обеспечивается экономия энергии от 30 до 50%.

Зачем нужен смесительный узел для теплого пола?

Термосмеситель для теплого пола предназначен для обеспечения циркуляции и регулировки температуры теплоносителя в отопительной системе теплого пола. Состоит из двух основных элементов: циркуляционного насоса для создания циркуляции теплоносителя в контуре теплого пола и регулирующего клапана, который подпитывает контур горячей воды более прохладной из обратки.
Котел, обычно, нагревает воду до температуры 90 — 95°С, которая требуется для работы высокотемпературных радиаторов, а комфортная температура поверхности пола не должна превышать 31°С. С учетом толщины стяжки, в которой проложены трубы системы «теплый пол», а также толщину и тип напольного покрытия, температура теплоносителя в трубах теплого пола должна быть на уровне 35 – 55°С и не выше, т.е. в них нельзя направлять воду непосредственно из котла, так как ее температура слишком велика. Именно с целью понизить температуру теплоносителя на входе в контур теплого пола используется узел смешения. В нем смешивается горячий теплоноситель и более холодный из контура обратки. В результате средняя температура становится ниже и различные контуры отопления в доме работают со своими температурными параметрами: в радиаторы подается горячая вода 95°С, а в контур теплого пола 55°С.

Смесительные группы для теплого пола обычно производятся двух типов.

1. Первый тип предусматривает использование трехходовых смесительных клапанов, задача которых заключается в смешивании горячей воды из котла и холодной воды из обратки. Клапаны обычно оснащены сервоприводами, благодаря которым возможно их управление термостатичными и погодозависимыми устройствами.
   Трехходовый клапан совмещает функции питающего перепускного клапана и байпасного балансировочного клапана.
   Считается, что трехходовой клапан универсален и незаменим в системах отопления с погодозависимыми контролерами и в крупных отопительных системах с множеством контуров.
   Но имеются и некоторые недостатки. Например, может возникнуть ситуация, когда клапан по сигналу термостата может полностью открыться и впустить в систему теплый пол горячую воду с высокой температурой. Резкий температурный скачок может спровоцировать разрыв стяжки. Из недостатков еще стоит отметить, что трехходовые смесительные клапаны обладают высокой пропускной способностью, что не слишком удобно, так как любые изменения в регулировке клапана могут существенно сказаться на температуре пола. Их рекомендуется устанавливать в помещениях, у которых площадь превышает 200 кв.м.
2. Второй тип предусматривает использование двухходовых клапанов. В них смешивание горячей воды с холодной происходит постоянно, что полностью исключает перегрев теплого пола. Двухходовой смесительный клапан обладает малой пропускной способностью, за счет чего обеспечивается плавное и стабильное регулирование температурного режима. Их рекомендуется устанавливать в помещениях, у которых площадь не превышает 200 кв.м.
   Двухходовой клапан иногда еще называют питающим клапаном. На двухходовой клапане обычно установлена термостатическая головка с жидкостным датчиком, постоянно контролирующим температуру теплоносителя, поступающего в контур теплого пола. Термоголовка открывает и закрывает клапан, добавляя или уменьшая подачу горячего теплоносителя от котла отопления.
   Смешение теплоносителей происходит таким образом: теплоноситель из обратки подается постоянно, а горячий теплоноситель подается только, когда необходимо, т.е. его подача регулируется клапаном. В связи с этим теплый пол не перегревается и срок его эксплуатации продлевается.

Коллекторный узел для водяного пола распределяет теплоноситель по отдельным отопительным контурам. Обязательными его элементами являются расходомеры (так как длина труб в контурах разная и, соответственно, гидравлическое сопротивление тоже), термостатические клапаны (помогают регулировать температуру в отдельных контурах системы) и циркуляционный насос, который обеспечивает движение воды в контуре. Кроме основных элементов в смесительный узел могут входить: байпас, который защищает узел от перегрузок, дренажные и отсекающие клапаны и воздухоотводчики.

Погодозависимое управление.
Чтобы изменять мощность системы «теплый пол» в зависимости от погодных условий, например, при резком снижении уличной температуры, необходимо заранее увеличить температуру теплоносителя и его расход.
Для этлго используются клапаны с автоматическим управлением. Погодозависимый контроллер вычисляет необходимую температуру теплоносителя и плавно управляет клапаном. Контроллер постоянно проверяет температуру, и, если фактическая температура теплоносителя, подающегося в теплый пол, не соответствует расчетной, то контроллер поворачивает клапан на несколько градусов в необходимую сторону.
Если все жильцы отсутствуют в доме, то контроллер может снизить температуру теплоносителя и поддерживать ее в пределах заданного значения.

Режим ограничения температуры может обеспечиваться благодаря установке на клапан термостатической головки, оснащенной датчиком выносного типа. Температурный режим нагрева пола ограничивается отметкой, выставленной на термостатической головке.

---

Наши специалисты помогут Вам подобрать, а также смонтировать смесительный узел, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Смесительные шунты для водяного теплого пола

Руководство по применению	Проектирование водяного теплого пола — оптимальные результаты	Литовский	Литва	0000000Z»> 04 декабря, 2015	5.0 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола — оптимальные результаты	Русский	Россия	0000000Z»> 04 декабря, 2015	5.2 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола — оптимальные результаты	китайский (CN)	Китай	0000000Z»> 04 декабря, 2015	5.2 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола — оптимальные результаты	Турецкий	Турция	04 декабря, 2015	3.6 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола — оптимальные результаты	Польский	Польша	06 октября, 2015	5.1 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола — оптимальные результаты	Датский	Дания	19 сен, 2019	2.8 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола — оптимальные результаты	Немецкий	Несколько	19 мая, 2017	2.7 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола — оптимальные результаты	Финский	Финляндия	06 октября, 2015	5.1 МБ	.pdf
Руководство по применению	Проектирование водяного теплого пола (Руководство по применению)	Английский	Несколько	08 августа, 2019	8.0 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	Немецкий	Австрия	29 октября, 2014	4.2 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	Чешский	Чешская Республика	24 октября 2014 г.	5.8 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	Литовский	Литва	04 декабря, 2015	5.6 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	китайский (CN)	Китай	01 декабря, 2015	5.9 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	Французский	Франция	19 октября 2015	7.5 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	Шведский	Швеция	10 марта, 2015	5.8 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	Турецкий	Турция	01 декабря, 2015	5.4 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	Русский	Россия	01 декабря, 2015	5.8 МБ	.pdf
Каталог	Водяной теплый пол — просто, проверено и выгодно	Польский	Польша	16 марта, 2016	5.7 МБ	.pdf
Каталог	Гидравлический теплый пол — гид по продукции	Датский	Дания	14 августа, 2017	5.0 МБ	.pdf
Каталог	Водяной теплый пол (руководство по продукту)	Английский	Несколько	12 ноя, 2020	29.9 МБ	.pdf

T3 UFH Mixing Groups — Emmeti

Подпольное отопление становится все более популярным в Великобритании из-за его способности обеспечивать эффективное и равномерное нагревание. Лучистое тепло, обеспечиваемое на уровне пола, создает большую нагретую поверхность, которая равномерно рассеивает тепло в жилом пространстве, тогда как радиатор создает конвекционные потоки, которые поднимаются к самой высокой части комнаты, а это означает, что большая часть тепла теряется на высоте потолка.Это делает подогрев пола более эффективным по двум основным причинам:

• Излучаемое тепло используется более эффективно, что приводит к меньшим потерям тепла
• Тепло, необходимое для этого, обычно доставляется в диапазоне 35-55 ° C по сравнению с 65-75 ° C для радиаторов, которые означает, что источник тепла будет работать в течение меньшего времени и, следовательно, потреблять меньше энергии.

Эта экономия энергии в сочетании с бесшумной работой и повышенной гибкостью планировки помещений дает решение, которое добавит реальной стоимости собственности.

Полы с подогревом могут работать с различными источниками тепла, такими как газовые и масляные котлы, а также с возобновляемыми технологиями, такими как воздушные и наземные тепловые насосы. Его также можно установить практически на любой тип пола, начиная с бетонных плит, деревянных балок и в качестве системы ретро-подгонки поверх существующих полов.

В дополнение к трубопроводам ключевым компонентом является коллектор теплого пола и связанные с ним органы управления. В Emmeti мы предлагаем широкий ассортимент высококачественных коллекторов и элементов управления, а также все трубы и аксессуары, необходимые для создания полноценного системного решения UFH.

Чтобы облегчить вам понимание, мы разделили наши нагревательные коллекторы на 3 категории: коллекторы типа 1 (T1) не имеют электрического управления: коллекторы типа 2 (T2) имеют электрическое управление; Тип 3 (T3) объединяет управление потоком и температурой — контроллеры T3 прилагаются к манифольдам T2, а коллекторы T3 UFH объединяют оба в одном блоке.

Этот раздел предназначен только для контроллеров T3. Контроллеры типа 3 (T3) предназначены только для систем теплого пола (UFH). У них есть регулятор температуры и насос, чтобы гарантировать, что вода имеет правильную температуру для контуров теплого пола, а поток достаточен для большей длины используемой трубы.

Emmeti предлагает множество вариантов автономных контрольных групп, подходящих для всех типов приложений UFH; Смесительный блок TM3, контроллеры M3V, контроллеры T3 и группа тепловых насосов T2 UFH представляют собой полностью предварительно собранные цельные комплекты, работающие по принципу «plug and play». Разработан для обеспечения как фиксированных, так и регулируемых температурных решений, подходящих для коллекторов напольного отопления Emmeti размером 1 дюйм и 1 дюйм. Все циркуляционные насосы, входящие в нашу линейку T3 UFH Control group, соответствуют требованиям ErP 2015.

Наши группы управления T3 UFH включают в себя управление температурой, циркуляционный насос, встроенный датчик температуры, монтажный кронштейн и шарнирные соединения для подключения к коллектору.Смешивание воды до желаемой температуры может быть достигнуто либо с помощью термостатического смесительного клапана для получения «фиксированной» температуры, либо с помощью клапана с электроприводом, который может обеспечивать «фиксированную» или «переменную» температуру. Мы предлагаем решение, от простого неэлектрического варианта управления температурой до полного пакета погодозависимой компенсации.

Смешанные системы — управление как настенными радиаторами, так и полами с подогревом с помощью коллекторов

Если в проекте требуется смешанная система отопления, такая как полотенцесушители для ванной комнаты, а также полы с подогревом на всей территории, тогда M3V Control Group является идеальным решением. решение.

Группа управления M3V предназначена для работы как с высокотемпературными контурами (подвесные радиаторные контуры — 60-75 ° C), так и с низкотемпературными контурами (трубы теплого пола, идущие при температурах ниже 50 ° C).

Изготовленная из высокоэффективной смолы PPA, M3V Control Group включает в себя циркуляционный насос, встроенные перепускные клапаны перепада давления, автоматический выпуск воздуха, балансировочный клапан и клапаны заполнения / слива. Предназначен для использования с коллекторами Topway T2 в сочетании как для систем обогрева полов, так и для радиаторного отопления.Доступны две версии с насосом с фиксированной или регулируемой скоростью. Он предлагается для использования как с термостатической фиксированной температурой, так и с электронным регулированием переменной температуры при использовании с погодозависимым контроллером RCE и электронным приводом.

Смесительный агрегат для теплого пола

Смесительный агрегат для теплого пола

На самочувствие человека, находящегося в помещении, сильно влияет преобладающий температурный режим. Оптимальная температура для человека в гостиной на высоте роста +19 — (+20) градусов Цельсия, у пола +22 — (+25).Лучшее решение в этом случае — система теплых полов, важной частью которой является смесительный узел для теплого пола.

Состав

• Назначение смесительных узлов
• Конструкция регулирующих клапанов
• Принцип смесителя
• Типы смесительных узлов
• Варианты управления: Отличия

Назначение смесительных узлов

Смесительный узел используется в системах отопления. Как правило, котельная подает в систему отопления воду, температура которой составляет примерно 70 — 90 градусов выше нуля, потому что это такой показатель, который необходим для радиаторного отопления.Но система водяных полов с подогревом — это низкотемпературная система отопления, для которой требуется температура теплоносителя, достигающая 25-35 градусов.

Смесительный агрегат предназначен для понижения температуры воды за счет смешивания горячего теплоносителя с обратным потоком — жидкостью, возвращающейся из нагревательного устройства и отдавшей тепло. Месильные агрегаты оснащены всеми клапанами, агрегатами и другими элементами, контролирующими и контролирующими температурный режим.

Помимо систем теплого пола, смесительные агрегаты широко используются для организации панельного отопления — стен и потолка, а также для обогрева теплиц и открытых площадок.Однако коллектор для водяного пола часто используется для стабилизации температуры жидкости в трубопроводе в системе теплого пола в жилых помещениях — в собственных квартирах и частных одноквартирных домах.

Конструкция регулирующих клапанов

Коллектор для теплого водяного пола состоит из таких частей: регулирующий клапан (вентиль), циркуляционный насос, электропривод регулирующего клапана, шаровые краны, обратный клапан, фильтр и др. балансировочный клапан и прочая арматура.

Что входит в смесительный узел

Смесительный блок, как упоминалось выше, предназначен для смешивания воды из возвратной линии.Регулирование осуществляется клапаном, который установлен в подающем коллекторе и термостатической головке, имеющей выносной датчик погружения. Балансировочный клапан, расположенный в линии смешения, устанавливает оптимальное соотношение охлаждающей жидкости, поступающей из прямой и обратной линий.

Коллектор для теплого пола может быть дополнительно оборудован зонными термостатами и другими измерительными приборами, воздухоотводчиком и сливным клапаном для слива воды. Широкий ассортимент приборов позволяет точно рассчитать энергоресурсы за счет установки теплосчетчика.

Латунь и бронза используются в качестве материалов для регулирующих клапанов, неоцинкованная черная сталь для труб и чугун для корпуса. Герметизация выполняется с помощью льна. Отсутствие цинкового покрытия позволяет использовать смесительные узлы, в которых в качестве охлаждающей жидкости используются водно-гликолевые растворы, реагирующие с цинком.

Принцип смесителя

Насос работает непрерывно и обеспечивает ток теплоносителя в трубах, а клапан пропускает необходимое количество горячей воды запрограммированной температуры в нужное время.Таким образом достигается необходимый температурный уровень водяного теплого пола.

Принцип работы смесительного узла

Регулируется только количество теплоносителя, поэтому теплый пол никогда не перегревается, и разрыв конструкции невозможен. Малая пропускная способность клапана обеспечивает стабильное и очень плавное регулирование температуры в помещении.

Это важно знать! Температура пола бывает двух типов — комфортная и обогреваемая. Система водяных полов в первом случае создает комфорт в жилище, а энергозатрат на их обогрев не происходит, это достигается за счет дополнительных нагревательных элементов.Во втором варианте такой пол также выполняет роль нагревательного элемента, и уровень нагрева будет намного выше.

Смесительные узлы устанавливаются в коллекторном шкафу в самом начале монтажа системы теплого пола. Возможен как левосторонний, так и правосторонний монтаж смесительного устройства. Вы также можете выполнить установку без вывода сообщений.

Типы смесительных агрегатов

Смесительные агрегаты для водяного теплого пола делятся на несколько типов. Если вы купили индивидуальный коллектор, то следует помнить, что к нему подключен только один потребитель.Если вы выберете отдельные групповые узлы, вы сможете подключить к ним потребителя повышенной мощности. Также возможно подключение нескольких потребителей с меньшей мощностью.

На внутреннем рынке также существуют основные смесительные узлы для подключения нескольких потребителей, которые отличаются большой мощностью. Покупателям также предлагаются модели теплообменников. Малый энергопотребитель включен по замкнутой цепи. Есть модели с разным количеством выходов — от двух до двенадцати.

Опции управления: различия

• Ручное управление осуществляется следующим образом: смесительный узел используется без каких-либо клапанов, вручную устанавливается процент смешивания.Но такой коллектор для водяного теплого пола не принято использовать для высокотемпературных источников тепла, когда максимальная температура в подающей трубе больше 50 градусов.

• Управление в режиме ограничения температуры происходит таким образом: на гидрораспределителе должна быть установлена ​​термостатическая головка с датчиком выносного типа. В контуре теплого пола температура ограничивается в соответствии с заданной температурой на головке, которая подается отдельно.

Модификации регулирующих клапанов для теплого пола с разными принципами управления

• Регулирование наружной температуры осуществляется по такой схеме: на гидрораспределителе должен быть установлен электропривод, подключенный к терморегулятору. В контуре теплого пола температура регулируется в соответствии с перепадами температуры на улице. Электропривод и регулятор поставляются отдельно.

Таким образом, если вы решили установить систему теплого водяного пола, то вам следует подумать о приобретении смесительного узла, который поможет снизить температуру воды за счет смешивания горячей жидкости с водой. возвращаться.На рынке представлены разные модели, все зависит исключительно от требований системы отопления.

Emmeti FMU3 Напольный смесительный агрегат с низкотемпературным подпольным коллектором, 3-ходовой | Товары для подпольной торговли

На главную / Коллекторы напольного отопления с насосом и контролем температуры / Коллектор Emmeti и насосный комплект / Напольный смесительный блок Emmeti FMU3 с низкотемпературным напольным коллектором, 3-ходовой

От

£ 314,78 ВКЛЮЧЕНО НДС £ 262,32 EX НДС

Emmeti 1 ”напольный смесительный набор FMU3 с 3-канальным коллектором теплого пола

Коллектор и группа управления Emmeti FMU3 были изготовлены для использования с системами теплого пола и другими системами центрального отопления.

Коллектор Emmeti FMU3 прошел заводские испытания на давление 10 бар и включает термостатический смесительный клапан с датчиком, высокоэффективный циркуляционный насос Grundfos UPM3 Auto с напором 7 м, датчик температуры, встроенный автоматический воздухоотводчик и обратный клапан для упрощения заполнения системы .
Коллектор имеет двойной регулирующий регулятор потока и запорные клапаны, установленные на проточной планке.
Возвратная штанга включает гнездо для установки электротермического привода, которое может варьироваться от 24 до 230 В для двух- и четырехпроводных моделей.
Узел смесительного клапана предназначен для подачи заданной температуры смеси от 20 ° C до 65 ° C, что соответствует широкому спектру применений.

Этот насосный агрегат — один из немногих, доступных в Великобритании, который соответствует требованиям строительных норм и правил для низких температур, необходимых при первоначальном вводе в эксплуатацию системы теплого пола на стяжных полах.
Коллекторы могут использоваться как многозонная система отопления или как система отопления отдельного помещения.

Этот смесительный набор для пола с коллектором отопления состоит из —
Смесительная группа для пола с низкотемпературным коллектором для теплого пола с регуляторами потока, 7-метровый напорный насос Grundfos UPM Auto и соединители для труб по вашему выбору.Клапан управления потоком уравновешивает скорость потока в системе, обеспечивая при этом правильный баланс в системе и обеспечивая правильный перепад температуры в системе теплого пола.

Все, что вам нужно знать о коллекторах

Коллектор — самый важный компонент любой системы влажных полов. Здесь сходятся трубопроводы из каждой зоны вашей комнаты, и горячая вода подается от источника тепла. Правильный выбор коллектора для теплого пола является ключевым моментом, и этот выбор будет влиять на вас на долгие годы.Установка коллектора может быть сложной задачей, и если она установлена ​​неправильно, вы столкнетесь с трещинами и утечками, которые приведут к снижению производительности всей системы. Правильный выбор, установка и обслуживание коллекторной системы теплого пола очень важны, поэтому мы составили это удобное руководство, которое поможет вам разобраться в том, что вам нужно знать.

Что такое коллектор?

Коллекторы являются жизненно важным компонентом всех систем водяного теплого пола.Они являются точкой соединения между контурами пола (трубопроводом теплого пола) и источником тепла, а также точкой подключения этих контуров. Коллекторы обеспечивают циркуляцию нагретой воды от источника тепла по всем подпольным контурам и помогают контролировать расход и давление. Если вы также используете смесительный блок, коллектор будет контролировать температуру контура.

Для чего нужен коллектор?

Коллектор регулирует поток горячей воды во всей системе теплого пола.Это помогает поддерживать комфортную и равномерную температуру на полу, а также сохраняет тепло и уют в доме. Коллектор является центром вашей системы отопления и действует как центральный «мозг», соединяющий линии подачи и возврата.

Каждый коллектор состоит из коллектора потока, который указывает расход каждого контура, и коллектора возврата. Каждый контур оснащен клапаном открытия / закрытия, который управляется приводным клапаном, управляемым главным термостатом.

Коллекторы

могут быть подключены непосредственно к перекачиваемому источнику тепла или использоваться вместе с насосом или смесителем.Большинство коллекторов изготавливаются из штампованной нержавеющей стали, и все они проходят тщательные испытания перед поступлением на рынок. Это включает в себя испытание при давлении 6 бар (к сведению, типичное рабочее давление ниже 3 бар). В то время как некоторые коллекторы включают автоматические вентиляционные отверстия, стандартные модели оснащены ручными вентиляционными отверстиями (их можно легко заменить на автоматические).

Вот некоторые из функций, которые вы хотите найти в коллекторе:

• Насос, который вращается на 90 градусов и имеет тонкий профиль, который легко помещается в распределительный шкаф
• Что его легко переносить с одной стороны на другую без необходимости регулировки блока
• Может перекачивать более длинные контуры, чем традиционные коллекторные насосные агрегаты +
• Датчик температуры потока, встроенный в расходомер
• Клапан смесителя с диапазоном настройки температуры от 25 до 80 градусов

Каковы компоненты коллектора?

Коллекторы теплого пола состоят из множества различных частей.К ним относятся:

• Сливные клапаны и вентиляционные отверстия — Воздушные клапаны расположены на «подающем» и «обратном» рычагах коллектора. Они удаляют воздух из системы и обеспечивают его плавный поток. Дренажные клапаны выполняют первоначальное наполнение и слив.
• Датчики потока — Датчики потока устанавливаются на каждый из рычагов потока, по одному на контур. Они устанавливаются на место при установке системы и регулируют расход контура и обеспечивают тепловую мощность.Эта мощность определяется потерями тепла и напольным покрытием. Ваши расходомеры также служат для визуальной индикации расхода в контуре пола.
• Термометр и манометры — Термометр и манометр двойного назначения прикрепляются непосредственно к коллектору, что обеспечивает точный контроль и простоту использования.
• Коллекторный смесительный узел — Смесительный блок используется для смешивания воды, перекачиваемой из источника отопления и контуров пола, и помогает поддерживать правильную температуру для всей системы.Он состоит из 3 компонентов — нижнего плеча, верхнего плеча и циркуляционного насоса.
• Запорные клапаны коллектора — Запорные клапаны коллектора крепятся к смесительному узлу или рычагам коллектора. Они позволяют тестировать коллектор, не затрагивая ни одну из цепей первичного этажа.
• Клапаны ввода в эксплуатацию — Эти клапаны регулируют поток воды через каждый из контуров пола, что позволяет проводить испытания под давлением, слив и заполнение системы.В этом процессе заглушки для ввода в эксплуатацию заменяются исполнительными механизмами, которые позволяют управлять отдельным контуром.
• Привод — Привод прикреплен к пусковым клапанам коллектора и помогает открывать и закрывать каждый контур, позволяя воде эффективно проходить через всю систему.
• Центр коммутации — Центр коммутации отвечает за контроль и обслуживание всех электрических аспектов вашей системы теплого пола.Он работает, создавая соединение между коллектором, источником тепла и термостатом.

Сколько стоит манифольд?

Коллекторы

бывают разных цен и моделей, и стоимость будет зависеть от того, сколько портов вам нужно. Компания Trade Supplies предлагает все, что вам нужно, по очень конкурентоспособным ценам. Все их коллекторы для теплого пола были полностью одобрены Консультативной схемой по водным нормам (WRAS).

Цены будут отличаться у разных поставщиков, но наши коллекторы стоят от 95 фунтов стерлингов (114 фунтов стерлингов вкл.налог) до 265 фунтов стерлингов (318 фунтов стерлингов, включая налог, в зависимости от количества портов на коллекторе. Вы можете просмотреть наши цены на коллектор здесь.

Сводка

Коллектор — жизненно важный компонент любой системы теплого пола, позволяющий поддерживать температуру и расход воды. Правильный выбор модели поможет вашей системе теплого пола работать с максимальной эффективностью и без проблем прослужить долгое время.

Руководство по установке системы подогрева полов — UK

Как установить систему теплого пола

Загрузите полное руководство по установке системы теплого пола или перейдите по ссылкам ниже, чтобы прочитать онлайн

Конструкции перекрытий

Установка теплого пола на стяжку / бетонный пол

Сплошные полы можно построить несколькими способами:
Метод одинарной заливки бетоном
Трубопровод системы теплого пола крепится к изоляции, а сверху заливается бетон.
Метод стяжки пола
Бетонный пол уже уложен, поверх бетона укладывается изоляция, а затем трубы под напольным отоплением прикрепляются к изоляции и заделываются стяжкой.
Существуют различные варианты этих методов. в зависимости от предпочтений строителей

---

Установка теплого пола в деревянный пол с использованием стяжки между балками

Постройте черный пол (мин. 25 мм от верхней линии балок) между балками пола, используя качественную плотную изоляцию из плит, опирающуюся на деревянные балки, прикрепленные к стороне балки.Затем прикрепите трубу теплого пола к утеплителю, выровняйте пол заподлицо с верхом балок. После того, как стяжка высохнет, на пол потребуется структурная плита. Обратите внимание, что при использовании этого метода конструкции пола необходимо учитывать дополнительный вес балок перекрытия

---

Установка теплого пола в деревянный пол с использованием алюминиевых пластин

Изолируйте между балками с помощью доской или стеганого утеплителя.Затем прибейте алюминиевые пластины к балкам, оставив не менее 200 мм на каждом конце участка, где будет вращаться ваша труба. Затем вы вставляете трубу в алюминиевые пластины.

---

Строительство коллектора теплого пола

Внутри коробки:

• Латунный коллектор со смесительным клапаном
• Циркуляционный насос
• Вставки для трубы
• Комплект шаровых кранов с шайбами ​​
• Наконечник со сливными клапанами и манометром
• Термостатическая головка

Соберите коллектор перед креплением к стене.Начните с ввинчивания наконечника в верхний корпус коллектора. Убедитесь, что манометр повернут к вам после того, как наконечник полностью вкручен. Если требуется регулировка, используйте вращающуюся гайку для регулировки, а затем снова затяните.

Присоедините шаровые краны к коллектору, как показано на рисунке. Красный справа (Flow) и синий слева (Return). Убедитесь, что вы используете прилагаемые резиновые шайбы, прежде чем прикреплять их к клапану смесителя, а затем полностью затяните.

Поверните циркуляционный насос влево так, чтобы он был обращен к себе.Затем затяните верхнюю и нижнюю гайки.
Теперь коллектор готов к креплению к стене.

---

Установка коллектора теплого пола

Коллектор можно установить непосредственно на стене или на подходящей монтажной плате, закрепив его кронштейнами подходящими креплениями (в зависимости от типа стены). Их нужно вставить в обозначенные отверстия, установочная поверхность должна быть ровной и вертикальной.

Отверстия для монтажного кронштейна можно использовать для отметки мест крепления и крепления блока коллектора к стене / монтажной поверхности с помощью подходящих креплений, обеспечивающих горизонтальное положение сборки.Насос следует повернуть лицевой стороной вперед, чтобы избежать загрязнения стены / монтажной поверхности, на которой должен быть установлен коллектор, проверьте общие размеры смесительного устройства, используя таблицу и рисунок ниже.

Убедитесь, что есть место для запорных клапанов и фитингов под впускными соединениями смесительного узла, и оставьте не менее 300 мм от нижней направляющей коллектора до пола, чтобы предотвратить повреждение труб в месте их выхода на пол.

---

Как подключить трубу теплого пола к коллектору

Убедитесь, что вы разрезали квадрат трубы MLCP острыми пластиковыми трубными ножами. Важно открыть внутреннее отверстие трубы с помощью инструмента для развертки труб, чтобы избежать повреждения уплотнительных колец при вставке в моноблочный фитинг.Вставьте трубу в уплотнительное соединение до упора, затем поверните гайку, пока контрольная прорезь не совместится с прорезью в зажимном кольце, и убедитесь, что труба вставлена ​​полностью.

Примечание — Чтобы упростить установку трубы теплого пола, при необходимости смочите конец трубы и / или фитинг только чистой водой. Смазка маслом или консистентной смазкой нанесет непоправимый ущерб уплотнительным кольцам фитинга.

Наверните гайку на коллектор и затяните гаечным ключом на 27 мм, не прилагая чрезмерных усилий.При затягивании трубы на фитинги коллектора удерживайте фитинг гаечным ключом, затягивая трубную гайку. После того, как труба была подключена к коллектору потока, уложена в соответствии с чертежом компоновки труб и снова подключена к соответствующему соединению обратного коллектора, теперь это полный контур. Когда все контуры установлены и закреплены, уделите время проверке трубопроводов и убедитесь, что расстояние между ними правильное и нет ли перегибов в трубе.

---

Крепежная рейка (сплошная стяжка)

Крепежная шина используется для обеспечения равномерного монтажа трубы в помещении или комнатах.Он разделен на интервалы 50 мм. Так, например, если вы устанавливаете трубопровод с центрами 200 мм, вы должны закрепить первую трубу на расстоянии 100 мм от стены, затем оставить три зажима, повернуть трубу обратно в крепежную планку и закрепить в четвертом зажиме, что составляет 200 мм. Изоляционные зажимы используются для фиксации рельсов на месте

Расстояние между направляющими
Верхняя направляющая на чертеже, где труба входит в комнату, должна находиться на расстоянии 500 мм от верхней стены. Нижняя направляющая должна находиться на расстоянии 300 мм от нижней стенки (см. Рис. 1), а затем поместить последнюю полосу посередине верхней и нижней направляющих, чтобы труба проходила ровно и ровно.

ПРИМЕЧАНИЕ
Не забудьте оставить достаточно трубы для соединения из комнаты с коллектором теплого пола (пакеты содержат небольшое количество излишков трубы для соединений).
Важно согнуть трубу в форме «лампочки», чтобы избежать перегиба, если используется что-либо с центром менее 200 мм.
Перед установкой внимательно прочтите инструкции по установке, заполнению и вводу в эксплуатацию, они проверены и протестированы, чтобы дать вам отличные результаты.

* Типовая стяжка пола глубиной 65 мм

ВАЖНЫЕ МОМЕНТЫ
Помните, что очень важно, чтобы труба укладывалась с должной осторожностью и не перекручивалась при установке.Электропроводка управления и работы по подающему и обратному трубопроводу, убедитесь, что это на месте, прежде чем будут выполнены отделочные работы. (См. Чертежи или позвоните нам по телефону 0800 232 1501)

---

Устройство теплого пола с использованием стяжки между балками

Центры труб 200 мм
(Помещение в соответствии с действующими правилами строительства)
При установке полов с подогревом в деревянный пол с шагом 200 мм трубы обычно укладываются по 2 прохода на балки (если балки находятся на расстоянии 400 мм от центра).Сделайте надрез на конце балок примерно в 100 мм от стены, чтобы труба UFH проходила в комнату и труба переходила в следующую балку. Зажимы должны быть через каждые 1–1,5 м.

Центры труб 150 мм
(Помещение с высокими тепловыми потерями, например, зимний сад)
При установке полов с подогревом в деревянный пол на расстоянии 150 мм от центра трубы обычно укладываются по 3 прохода в каждой балке. Сделайте надрез на концах балок примерно на 100 мм. Каждый второй надрез должен быть достаточно большим, чтобы в него поместились 2 трубы.Также вам нужно будет сделать выемку на другом конце балок, каждая вторая балка должна иметь выемки на концах, противоположных выемке, в которую входит труба. Зажимы должны быть через каждые 1–1,5 м.

---

Установка теплого пола с использованием алюминиевых пластин

---

Полы с подогревом во всей планировке дома

Посмотреть схему теплого пола в доме

---

О коллекторе теплого пола

Посмотреть схему коллектора системы подогрева пола

---

Заполнение системы

После того, как все контуры установлены, система должна быть заполнена и испытана под давлением.Для этого вам понадобится водопровод и садовый шланг, следуйте пошаговым инструкциям ниже.

Коллекторный смеситель имеет встроенный обратный клапан, чтобы обеспечить простое заполнение контуров теплого пола через сливной и наполняющий клапаны, установленные на коллекторах. Чтобы использовать обратный клапан, необходимо заполнить контуры теплого пола с помощью сливного и наполнительного клапана, установленного только на верхней направляющей — он не будет работать, если для заполнения контуров используется нижний сливной и наполняющий клапан.

Для правильного заполнения коллектора необходимо изолировать петли. На верхней направляющей коллектора работайте справа налево и закройте расходомеры, повернув красное кольцо по часовой стрелке, рис. 2. Когда вы дойдете до последнего расходомера, убедитесь, что он полностью повернут против часовой стрелки, рис. 3, на 3 с половиной оборота и затем щелкните красный воротник вниз. Когда воротник опущен, используйте гаечный ключ на 19 мм, рис. 4, чтобы полностью открыть петлю. (Если этого не сделать, в петлю не попадет вода).

На нижней направляющей коллектора снова работайте справа налево и закройте синие изоляторы, вращая по часовой стрелке. Рис. 5. Когда вы дойдете до последнего синего изолятора, поверните его против часовой стрелки, чтобы открыть. Рис 6.

Когда на коллекторе открыты только один расходомер и синий изолятор, поверните красный и синий шаровые краны так, чтобы рычаги находились в горизонтальном положении.

Откройте автоматический воздушный клапан, повернув серый колпачок на 1 оборот против часовой стрелки.
Подключите водопроводную воду к верхнему заправочному клапану, подсоедините кусок шланга к нижнему заправочному клапану и поместите конец в ведро.Откройте клапаны заполнения и слива, поместив приспособление для открывания, прикрепленное к концам клапанов заполнения и слива, и поверните на себя, чтобы открыть. Теперь коллектор готов к заполнению.

Теперь включите водопроводную воду. Как только вода выйдет из нижней точки наполнения, это будет означать, что первый контур полностью промыт. Изолируйте этот цикл, переходите к следующему и повторите процесс, используя шаги на предыдущей странице.

Когда последний контур полностью открыт, все контуры коллектора отключают нижнюю точку заполнения.Проведите испытание коллектора под давлением водопроводной воды, когда давление стабилизируется, отключите верхнюю точку наполнения и отключите шланг. В нормальных условиях на манометре должно быть не менее 3 бар. Если давление в водопроводной воде ниже, может потребоваться насос для опрессовки.

---

Сантехнические работы в системе с одной зоной

Просмотр схемы водопровода в системе с одной зоной

---

Электромонтаж в системе с одной зоной

Просмотр схемы подключения в системе с одной зоной

---

Сантехника с использованием центра коммутации (многозонный)

Просмотреть схему подключения к электросети с помощью центра коммутации

---

Электромонтаж с использованием центра коммутации (многозонный)

Просмотреть электрическую схему с помощью центра коммутации

---

Ввод в эксплуатацию системы теплого пола

После того, как вы установили пол с подогревом, залили его и проверили под давлением, подключили подающий и обратный трубопроводы к коллектору.Если пол представляет собой сплошную стяжку, перед выполнением этих шагов убедитесь, что пол подвергся естественному отверждению в соответствии с рекомендациями производителя стяжки.

• Откройте шаровые краны, повернув красный / синий рычаги в линию.
• Подсоедините термостатическую головку к смесителю.
• Установите низкую температуру воды (20 ° C) на термостатической головке.
• Медленно повышайте температуру в течение следующих 4 недель.
• Снимите все белые колпачки (если многозонный) на корпусе нижнего коллектора и прикрепите приводы к коллектору.При использовании однозонной системы оставьте синие колпачки подключенными и убедитесь, что они полностью повернуты против часовой стрелки.
• Удалите из коллектора весь воздух, который мог попасть, когда вы открывали подачу и отвод. Удалите воздух через автоматический воздухоотводчик, расположенный над указателем температуры.
• Включите по одному термостату и убедитесь, что котел включается.
• В многозонной системе проверьте, что все термостаты по отдельности открывают правильные контуры. Черная метка привода должна подняться.В системе с одной зоной проверьте, открыт ли клапан зоны.
• Убедитесь, что насос работает, должны гореть зеленые индикаторы.
• Убедитесь, что расходомеры открыты, и отрегулируйте скорость потока, см. Следующую страницу.
• Горячая вода теперь должна течь через коллектор из верхнего корпуса в пол и возвращаться в нижний корпус.
• Проверьте правильность работы любых других зон, например, радиаторов / горячей воды.
• Выключите термостаты и проверьте, выключены ли исполнительные механизмы, насос и котел.Котел может продолжать работать, если другие зоны требуют тепла или если насос в бойлере работает с перебоями.

Первоначальный прогрев займет много времени, так как пол холодный и будет отводить все тепло из трубопроводов. Это приведет к тому, что вода, поступающая на пол (верхний корпус), будет теплой, как показывает датчик температуры, а вода, поступающая к нижнему корпусу, будет холодной.
Температуру пола следует постепенно повышать в течение нескольких дней, чтобы не повредить бетонный / стяжной пол.

---

Регулировка расходомера системы обогрева полов

Как сбалансировать контуры с помощью расходомеров
Расходомеры имеют двойную регулирующую функцию, то есть они не только регулируют расход воды, но также включают функцию отключения, которую можно открывать и закрывать, не влияя на настройку расхода. Расходомер имеет внутренний комбинированный регулятор потока и расходомер, см. Рис. 7, и внешнюю красную манжету. Красный хомут (1) используется для блокировки клапана. Внутренний регулятор используется для настройки расхода в контуре, увеличения или уменьшения расхода с помощью прилагаемых гаечных ключей на 19 мм, см. Рис. 8.Изменение расхода можно увидеть на шкале на трубке расходомера. Убедитесь, что клапан находится в полностью открытом положении. Чтобы проверить запорный клапан, следуйте приведенным ниже инструкциям:

Поверните красную манжету против часовой стрелки примерно на три с половиной оборота. Вы увидите, как весь расходомер вращается и поднимается. Если клапан перевернуть — более трех с половиной оборотов — внутренняя пластмассовая резьба может быть повреждена и вызвать утечку. Если вы дойдете до упора, пожалуйста, поверните
на пол-оборота назад.

Теперь вы готовы использовать функцию регулирования потока. Опустите красную манжету, пока она не коснется коллектора (1). Затем с помощью гаечного ключа на 19 мм или пальцами отрегулируйте расход с помощью черных плоских гаек в нижней части расходомера (2). Вы можете прочитать требуемый расход в литрах в минуту прямо по красному индикатору на шкале на прозрачной трубке расходомера. После установки требуемого расхода снова поднимите красную манжету (1), пока она не войдет в зацепление с черными плоскими поверхностями под гаечный ключ в нижней части расходомера (2), см. Рис. 9.

Очистка трубки расходомера для теплого пола
Поверните красную манжету (1) по часовой стрелке, пока функция отключения не будет полностью закрыта. Снимите трубку расходомера, закрепив черные плоские поверхности гаечного ключа, затем с помощью давления руки или накидного гаечного ключа на 17 мм осторожно открутите трубку расходомера против часовой стрелки. Очистите трубку и снова прикрутите. Поверните красную манжету (1) против часовой стрелки, пока запорный клапан снова полностью не откроется.

---

О смесительном устройстве

Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C.Этот температурный диапазон подходит для ряда применений с подогревом пола от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой в ​​коммерческих целях. На следующих рисунках показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием.

---

Как работает смесительный клапан для теплого пола

Смесительный клапан предварительно смонтирован на коллекторе для экономии времени при установке. В его основе лежит термостатический смесительный клапан, который представляет собой специально разработанный смесительный узел, обеспечивающий точный контроль температуры полов с подогревом.Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C. Этот диапазон температур подходит для всей области применения теплых полов, от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой пола в коммерческих целях. На рисунках ниже показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием:

• Первоначально холодная жидкость в датчике дистанционного зондирования пропускает почти всю первичную горячую воду из источника тепла через клапан.Постепенно температура датчика повышается по мере того, как контуры пола начинают нагреваться
• В зависимости от настройки температуры термостатической головки, когда температура датчика повышается, челнок начинает перекрывать первичную горячую воду, позволяя возвратной воде поддерживать температуру, установленную на головке, до 70 ° C, если требуется
• Когда температура, установленная на головке на датчике, достигнута, челнок уравновешивает необходимое количество первичной горячей воды и вторичной возвратной воды для поддержания этой температуры.В зависимости от настройки термостата горячая вода может быть почти полностью перекрыта, что позволяет при очень низких температурах, подходящих для ввода в эксплуатацию стяжек полов, вплоть до 20 ° C, если это необходимо.
• Термостатический смесительный клапан имеет клапан увеличения потока, который позволяет обратной воде течь непосредственно в выпускное отверстие для смешанной воды. Это охлаждает температуру смешанной воды, измеряемую удаленным сосудом, и заставляет смесительный клапан открываться, пропуская больше первичной горячей воды через смесительную камеру, и повышает температуру до значения, установленного на головке

---

«Теплый пол» Руководство по эксплуатации

Есть два основных элемента управления подогревом пола; один — программируемый термостат, другой — термостатическая головка.

Программируемый термостат
Этот термостат дает вам возможность установить общий контроль времени с двумя различными настройками температуры. Как и в случае с более традиционной системой отопления, первая установка температуры используется для обеспечения комфортной среды обитания (обычно 21 ° C) в течение всего времени, которое вы проводите в комнате.

Вторая настройка может использоваться для предоставления возможности под названием NIGHT SETBACK. Ночной режим — это когда вторая настройка температуры находится на гораздо более низком уровне (обычно 16 ° C).

Установка часового термостата на ночную пониженную температуру выключит котел и насосы до тех пор, пока на программируемом термостате температура не упадет ниже 16 ° C.

Ночной режим останавливает охлаждение помещения прямо в течение ночи, так что утром в помещении можно быстрее и эффективнее нагреться до комфортной рабочей температуры. Чтобы установить время и температуру на программируемом термостате, обратитесь к инструкциям пользователя, прилагаемым к термостату.

ТЕРМОСТАТИЧЕСКАЯ ГОЛОВКА
Эта часть оборудования расположена на коллекторе и предназначена для смешивания высокотемпературной воды из котла до более низкой температуры, подходящей для подогрева полов.

Термостатический смесительный клапан на термостатической головке может быть установлен в диапазоне от 20 до 70 ° C следующим образом:
1. Поверните ручку термостатической головки, чтобы установить требуемую температуру под полом.
2. Подождите, пока температура стабилизируется. , затем сравните настройку с показаниями датчика температуры смешанного потока, установленного на смесительном клапане, расположенном над насосом

.

Блокировка установки температуры
Термостатическая головка оснащена двумя установочными штифтами, красным и синим.Эти штифты предназначены для блокировки настройки температуры следующим образом:

1. Установите требуемую температуру, как описано выше.
2. Найдите черную точку и вставьте по одному штифту с каждой стороны точки.
3. Головка не может вращаться.

4. ПРИМЕЧАНИЕ. Подогрев пола не является быстро реагирующим видом нагрева (например, газовым камином), и для достижения желаемой температуры может потребоваться некоторое время. Верно и обратное в том смысле, что для остывания пола требуется время. Например, если вы хотите, чтобы температура в комнате достигла 8 часов утра, установите более высокую температуру на 6 часов утра, если вы прекратите использование в 11 часов вечера, установите более низкую температуру на 9 часов вечера.

---

Circoflo Pump and Mixing Unit

Circoflo Pump and Mixing Unit

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее. Чтобы соответствовать новой директиве о конфиденциальности в Интернете, нам необходимо запросить ваше согласие на установку файлов cookie. Учить больше.

Разрешить файлы cookie

Этот насос и смесительный агрегат от Circoflo специально предназначен для систем теплого пола Circoflo. Смесительный агрегат используется для установки температуры воды из котла в систему теплого пола, насос Grundfos обеспечивает адекватную циркуляцию для системы, разработанной Circoflo.

* Пожалуйста, выберите ваши варианты ниже *

Этот насос-смеситель от Circoflo специально предназначен для систем теплого пола Circoflo. Смесительный агрегат используется для установки температуры воды из котла в систему теплого пола, насос Grundfos обеспечивает адекватную циркуляцию для системы, разработанной Circoflo.

Дополнительная информация

Производитель	Circoflo
Смета доставки	1-3 дня — от производителя
Размер впуска	Сжатие 22 мм
В комплект входит	CFM-MXVP0111 — Насос и смеситель Circoflo (1No)

Авторские права © 2020 Heat Direct.Все права защищены.

.
