установка дверной ручки на межкомнатную дверь

Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

Инструменты

• Рулетка
• Карандаш или маркер
• Угольник
• Дрель с набором сверл по дереву
• Перьевое сверло 21-25 мм
• Канцелярский или строительный нож
• Стамеска
• Молоток
• Шуруповерт или отвертка с набором бит

Фурнитура

• Комплект ручек на розетке
• Врезная защелка или замок под фиксатор

Крепеж

• Квадрат сечением 8×8 мм – 1 шт.
• Стопорные винты – 2 шт.
• Шестигранный ключ – 1 шт.
• Саморезы по дереву – 6 шт.
• Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек



Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки



Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):



Шаг 3. Сверлим отверстия под квадрат ручки



Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку



Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку



Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки



Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

Шаг 7. Фиксируем защелку в двери



Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки



Цель – получить доступ к крепежным отверстиям на розетке:



Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)





На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах

Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки



Вставьте квадрат 8×8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

Шаг 11 (А). Сверлим отверстия под стяжки



Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки



Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку



Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:

В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку



Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки



Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат



Наденьте одну ручку на квадрат 8×8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:

Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.



Шаг 12 (Б). Устанавливаем ручки в гнездо защелки



Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы



Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).

Установка защелки в межкомнатную дверь своими руками: как врезать механизм

В межкомнатных дверях установка замка совсем необязательна, но все-таки иногда хочется уединения и поэтому возникает необходимость его монтажа. Справиться с этой задачей сможет абсолютно каждый и совершенно не обязательно прибегать к услугам специалистов. Установка защелки в межкомнатную деревянную дверь своими руками происходит в несколько этапов, о которых и пойдет речь далее.

Установка замка в межкомнатную дверь

Перед тем, как установить защелку на межкомнатную деревянную дверь, необходимо определиться с высотой, на которой будет располагаться механизм. Стандартная высота колеблется от 90 до 110 см, но стоит помнить, что если полотно изготовлено из МДФ, то выше 100 см устанавливать замок не рекомендуется, потому как в таких моделях на высоте одного метра находится деревянная планка, в которую и должен монтироваться замок. Выше метра высоты находится пустота и если начать там сверлить, то образуется дырка, которую потом нужно будет придумывать, чем закрыть.

Отверстие под замок

Врезка защелки в межкомнатную деревянную дверь начинается с разметки высоты, как уже упоминалось выше. С помощью рулетки и треугольника на обе стороны наносятся отметки расположения замка. Далее монтаж происходит в несколько этапов:

К намеченной линии прикладывается сам замок так, чтобы нанесенная разметка на двери пришлась на середину механизма, после чего отмечается его верхняя и нижняя часть на полотне.

Далее необходимо взять перьевое сверло на 16 мм и приложить его по всей длине той части механизма, которая будет вставляться непосредственно внутрь полотна и маркером сделать пометку на сверле, на какую глубину необходимо делать выемку.

Данная процедура очень важна, особенно если замок монтируется как раз напротив стекла, потому как можно сделать углубление слишком большим и повредить его.

Теперь можно приступать к высверливанию отверстия. Для начала делается одна выемка сверлом, под низом еще одна. Таким образом, аккуратными движениями высверливается отверстие под размер замка.

После того, как оно будет готово, края его будут неровными и в некоторых местах может подняться древесина. Все это исправляется с помощью стамески.

Следующий шаг – выровнять все неровности выемки. Для этого в дрель вставляется обычное сверло на 16 мм и прижимая его то к одной, то к другой стороне отверстия, счесываются все неровности. Выравнивание с помощью сверла делается для того, чтобы ускорить процесс, но если нет уверенности, что все аккуратно получится, то лучше всего потратить немного больше времени и сделать работу при помощи стамески и киянки.

Далее замок вставляется в готовое отверстие, оно должно получиться на 2-3 мм больше размера самого механизма, поэтому если выемка получилась меньше, то ее можно расширить. Замок крепится с помощью двух саморезов к дверному полотну.

После того, как была проведена врезка защелки в межкомнатную деревянную дверь своими руками, при помощи карандаша обводится накладка, вынимается замок и по отмеченным местам снимается верхний слой так, чтобы накладка получилась на одном уровне с торцом двери.

Монтаж ручки

Для того, чтобы установка замка была закончена, необходимо сделать отверстия для ручек. Окончательная установка ручки и защелки на межкомнатные деревянные двери пройдет быстро, потому как все уже практически сделано, остается дело за малым.

Обычно в комплекте с ручкой идут саморезы для деревянных полотен и стяжные болты для металлических. Их лучше всего заменить на другие, потому как зачастую их изготавливают с мягкого металла. Длина саморезов должна быть около 1 см, а диаметр – 1,5-2 мм.

Устанавливается ручка, выравнивается и прикручивается. Также необходимо затянуть крепежный винт, который является связывающим звеном между личинкой и двумя ручками. Винты в основном располагаются внизу ручек и затягиваются с помощью отвертки.

Некоторые модели ручек продаются с декоративными накладками, для их выравнивания необходимо использовать угольник.

Монтаж замковой защелки

Замковая защелка на межкомнатных дверях имеет с одной стороны поворотную щеколду, а со второй запирает дверь с помощью ключа. Ее установка отнимет всего несколько минут. С наружной стороны вставляется центральная часть замка, а с внутренней стороны двери на штырь надевается накладка с поворотной щеколдой. Затягивается прижимной винт и крепится все на саморезы.

Как врезать защелку в межкомнатную деревянную дверь мы рассказали, остается лишь в коробке сделать углубление для язычка замкового механизма.

Монтаж ответной накладки

Чтобы не было проблем с закрыванием двери ответную накладку необходимо установить четко напротив замкового механизма. Для этого язычок механизма хорошо натирается мелом, после чего дверь закрывается.

После открытия на коробке будет видна отметина, по которой и необходимо делать отверстие.

Делать его необходимо аккуратно и периодически закрывая дверь и проверяя плавность вхождения язычка. Глубина ответной выемки должна быть совсем немного больше длины самого язычка. Стамеской хорошо выравнивается отверстие, после чего устанавливается ответная планка и прикручивается саморезами.

После того, как все готово, дверь закрывается и проверяется наличие люфта, если он есть, то убирается с помощью регулировочного язычка. Под языком есть небольшая прорезь под отвертку, куда она вставляется и поджимается. Так делается до тех пор, пока люфт полностью не исчезнет.

Установка завершена. На всю работу уйдет не больше одного часа времени, но если это делается в первый раз, то может быть потрачено немного больше. Таким образом, установить замок оказывается своими руками очень быстро и можно вполне справиться без помощи дорогостоящих специалистов.

Как установить в межкомнатную дверь защелку: инструкции по установке

Столкнулись с такой проблемой, как поломка ручки или замка на межкомнатной двери? Каждая вещь имеет свойство ломаться, исчерпав свой лимит в работе, согласны? Но такая поломка всегда происходит не вовремя, а вызов мастера для устранения дефекта требует финансовых затрат и времени, а этих двух факторов не всегда бывает в избытке.

Решить такую проблему можно самостоятельно. А с чего начинать и как это сделать мы обстоятельно расскажем в нашей статье. Объясним, как быстро и легко установить в межкомнатную дверь защелку, используя при этом самые обыденные инструменты и потратив на все не более пары часов своего времени. Такой опыт и умение пригодится каждому хозяину, а благодаря детальной пошаговой инструкции, приведенной в нашей статье, с установкой справится даже хозяйка.

Содержание статьи:

Виды и функции дверных защелок

Для начала рассмотрим функцию и свойства самой защелки. Для чего же она так необходима? Эта дверная фурнитура предназначена, в первую очередь, для фиксации двери в закрытом положении, предотвращения ее открывания при сквозняках или небольшом давлении на полотно.

На рынке имеется три основных вида замков-защелок, как их еще принято называть «кнобы»:

• стационарные;
• поворотные;
• нажимные.

У стационарных нет основной замковой системы. У поворотных ручка округлой формы, а движение язычка приводит к ее повороту по часовой стрелке.

Нажимные – один из стандартных вариаций ручек-защелок на межкомнатных дверях, где работа замка происходит за счет нажимания на ручку вниз.

Довольно неплохой вариант ручки-защелки нажимного типа с фиксатором для межкомнатной двери, имеющая в межкомнатном механизме металлический язычок

Одна из распространенных ручек-защелок с поворотным открыванием на межкомнатную дверь, но по стабильности немного уступает нажимной

Сами защелки тоже подразделяются на некоторые виды:

• с металлическим язычком;
• с пластиковым;
• магнитные – фиксация двери за счет сцепления магнитов;
• роликовые – открывание двери происходит за счет небольшого давления.

Главный плюс пластикового язычка – низкий уровень шума при открывании/закрывании.

Стандартный межкомнатный механизм ручки-защелки с металлическим язычком. Обладает повышенной износостойкостью и стандартным уровнем шума при закрывании

На рисунке: 1. Межкомнатный механизм ручки-защелки с магнитными язычками. Характеризуется как бесшумное запирающее устройство, но при небольшом давлении на дверь легко открывается. 2. Межкомнатный механизм ручки-защелки с шариковым язычком. Сопровождается плавной работой, пониженным уровнем шума при открывании/закрывании дверей

Инструкция по монтажу защелки

Итак, рассмотрев существующие виды и краткий обзор функций каждой из защелок, определившись с необходимым вариантом для установки, перейдем к детальной инструкции по монтажу.

Для начала стоит собрать необходимый набор инструментов, который понадобится нам для данной работы:

1. Дрель или шуруповерт.
2. Набор с перьевыми сверлами.
3. Коронка по дереву, диаметр 25-50 мм.
4. Стамеска.
5. Молоток или киянка.
6. Карандаш.
7. Угольник.
8. Рулетка.

Как видите, список требующихся инструментов довольно прост и повседневен. Все эти инструменты найдутся у каждого хозяина и в каждом доме.

Шаг #1 — разметка места под защелку

Сперва следует определиться с высотой ручки на двери. Конечно, есть общепринятые стандарты, которые колеблются от 800 мм до 950 мм относительно линии пола, но возможны свои изменения для большей удобности конкретному владельцу.

Саму разметку лучше проводить на зафиксированном дверном полотне. Для этого можно снять дверь с петель и делать это на полу или же надежно зафиксировать.

Рекомендуем ознакомиться с подробной инструкцией по .

С помощью простого карандаша и угольника делаем разметку на выбранной высоте на одной из сторон двери и на торце дверного полотна, где дополнительно отмечаем середину для дальнейшего сверления под механизм самой защелки.

На горизонтальной линии, которую мы нанесли на одной из сторон дверного полотна, отмеряем нужное расстояние, опираясь и учитывая длину защелки. Это расстояние измеряем методом прикладывания механизма сбоку двери, как показано на рисунке.

Стандартный строительный угольник, с помощью которого можно быстро и точно провести линию-горизонталь для разметки точек сверления при установке ручки

Прикладываем защелку и отмечаем середину квадратного отверстия при помощи карандаша. Это будет центральной точкой для сверления коронкой по дереву.

Данная точка в квадрате межкомнатного механизма и будет являться центральной точкой для сверления отверстия с боковой стороны полотна двери для установки ручки-защелки

Шаг #2 — высверливание отверстий

После разметки приступаем непосредственно к высверливанию отверстий. Начинать лучше с боковой стороны.

Для правильного и качественного высверливания отверстия на боковой стороне полотна потребуется поставить коронку по дереву на дрель. Точка пересечения отмеченных линий и будет являться центром сверления.

Но стоит учесть один немаловажный момент – не нужно сверлить до самого конца с одной стороны, а как только коронка дойдет до противоположной стороны, то надо поменять сторону сверления. Это делается, чтобы на выходе зубцы коронки не сделали скол покрытия поверхности дверного полотна.

Для некоторых моделей замков-защелок есть еще один вариант сверления с боковой стороны полотна. В этом способе мы делаем отверстия не коронкой по дереву, а перьями ну или коронкой меньшего диаметра, которого хватит для квадратного стержня. Размер его 8 на 8 мм. И еще делаем два отверстия, каждое из которых будет предназначено для стяжных болтов. Эти два отверстия можно будет определить после прикладывания к дверному полотну основы ручки, прилегающей к стороне двери.

Первое отверстие есть, теперь приступаем к сверлению отверстия для механизма защелки на торце двери. Для этого меняем коронку на сверло перьевого типа, размер которого зависит от диаметра механизма. Стандартный диаметр защелки равен 22 мм.

Начинаем сверлить в точке пересечения линий. Не забываем и про правильную технику сверления, при которой обязательно держать дрель строго горизонтально, ни в коем случае не кривить, чтобы избежать в дальнейшем некачественной работы замка, или, в лучшем случае, поломки сверла.

По окончанию сверления требуется хорошо продуть все отверстия, чтобы стружка или пыль, оставшаяся после процедуры сверления, не попала на механизмы замка. Что может в дальнейшем привести к его неисправности или вовсе заклинить механизм.

После того, как отверстие под защелку готово, вставляем сам механизм до предела, чтобы его наружная часть (вертикальная пластинка) плотно уперлась в торец двери. Нужно выставить его ровно по вертикали по отношению к сторонам и аккуратно карандашом обрисовать – получится перевернутый прямоугольник. Цель данной операции – сделать углубление в торце для наружной части защелки. Для этого потребуется стамеска и небольшой молоток. Глубина прорези зависит от толщины пластинки защелки. Готовые отверстия будут выглядеть так, как на картинках ниже.

Боковое отверстие для механизма ручки-защелки, проделанное при помощи коронки по дереву. Диаметр отверстия должен быть меньше диаметра декоративной накладки самой ручки

Отверстие в торце полотна двери для межкомнатного механизма, проделанное при помощи сверла перьевого типа или коронки по дереву маленького диаметра

Шаг #3 — установка защелки

Приступаем к установке самого замка-защелки.

Монтаж самой защелки

Первое, что нужно сделать, это установить механизм (защелку) в торце дверного полотна.

Советуем саморезы сразу не закручивать, а для начала карандашом наметить точки через отверстия на пластине и сверлом по дереву маленького диаметра, лучше 1 мм, сразу просверлить отверстия под сами саморезы. Это делается для того, чтобы они легче зашли в дерево. Просто саморезы, которые идут в комплекте, сделаны из мягкого металла и имеют покрытие под цвет замка и легко слизываются при тяжелом вкручивании.

Установка ручки с двух сторон двери

Когда механизм установлен, приступаем к самой ручке. Для начала ее надо разобрать, в большинстве случаев делается это при помощи специального ключика, входящего в комплект. Но если по каким-то причинам его нет, то сделать это можно чем-нибудь узким и прямым.

Отверстие под ключ расположено внизу под ручкой. С помощью нажатия в отверстие снимаем сами ручки, а затем и декоративные пластины, под которыми находятся отверстия под стяжные болты и саморезы. Но тут тоже есть варианты с различными производителями, некоторые не ставят декоративные пластины, у них саморезы в располагаются снаружи, что упрощает сам процесс.

По статистике более прочным и надежным будет крепление при помощи стяжных болтов, так называемых стяжек. Сами по себе они стягивают две противоположные ручки и скрыты

Теперь можно приступать к установке. Для начала вставляем квадрат в отверстие защелки, затем надеваем ручку с одной и с другой стороны и при помощи стяжных болтов притягиваем две стороны к дверному полотну. После этого надеваем декоративные пластины и защелкиваем ручки. Если же пластин нет, то при помощи саморезов прикручиваем ручки к двери.

Оформление углубления под язычок защелки

Основная часть работ по установке выполнена. Осталось только сделать углубление под язычок защелки на дверном косяке. Для этого потребуется закрыть дверь до упора и отметить место касания язычком дверного косяка.

Туда, где сделали отметку, прикладываем металлическую накладку и обрисовываем внутренний прямоугольник. Теперь нужно выдолбить стамеской или тем же пером высверлить отверстие. Обычно в комплектацию входит так называемый пластиковый кармашек, который вставляется в это углубление с целью облагораживания, ведь отверстие под язычок будет видно при открытой двери.

Затем снова сверлим под саморезы и закручиваем. Саму пластину можно накладывать прямо на дверной косяк, не делая углубление для того, чтобы утопить.

Стоит отметить, что все процедуры, связанные с вырезами или углублениями при помощи стамески, не всегда и не у каждого получаются идеальными, и в итоге остаются небольшие зазоры или порезы. Тут рекомендуем купить силикон, максимально приближенный по цвету к двери, и пройти эти места, чтобы скрыть дефекты.

Монтаж пластины на косяк двери с преждевременным сверлением отверстия для язычка механизма. Саму пластину можно не топить, а накладывать прямо на дерево

Итак, ваша ручка-защелка установлена и готова к использованию. Процесс установки довольно прост и не требует каких-либо больших знаний. Теперь ваша защелка будет исправно и долго работать.

Аккуратное и мягкое обращение с замком приведет к его длительному и стабильному функционированию. А при случайном захлопывании не стоит сразу же прибегать к радикальным мерам – можно безопасными способами.

Выводы и полезное видео по теме

Видеоинструкция по установке защелки:

В нашей статье мы рассмотрели детальную инструкцию по установке ручки-защелки на межкомнатную дверь. С ее помощью вы сможете сделать это самостоятельно без каких-либо проблем. Задача проста даже для людей, не имеющих особых навыков и практики.

У вас остались вопросы по установке защелки? Или хотите поделиться личным опытом монтажа ручки-защелки? Пишите свои рекомендации, задавайте вопросы нашим экспертам, добавляйте фото готовой работы – блок обратной связи расположен ниже.

Установка защелки в межкомнатную дверь своими руками, порядок действий

1. Главная
2. Статьи
3. Фурнитура
4. Как осуществить монтаж замка-защелки в межкомнатную дверь самостоятельно

Самая простая задача – это врезка защелки в межкомнатную дверь своими руками, особенно, если вы счастливый обладатель кондуктора с шаблонами. Для того, чтобы осуществить монтаж такой дверной фурнитуры, нет необходимости демонтировать дверное полотно.

Фото 1 Схема расположения фурнитуры на межкомнатных дверях.

Замок-защелка относится к самым простым элементам монтажа, с которыми легко справится даже аматор в плотницком деле. По своей сути – это цилиндр со скошенным язычком. Во время воздействия (нажимания) на дверную ручку, положение язычка меняется. Такого рода механизмы не устанавливаются на входных дверях, в силу своей ненадежной антивандальной защиты, но для межкомнатных верей – это самый лучший вариант.

Перед началом установки необходимо внимательно ознакомится с правилами монтажа замка-защелки. В комплекте с запорным устройством может идти ручка:

• кноба;
• фалевая ручка с защелкой.

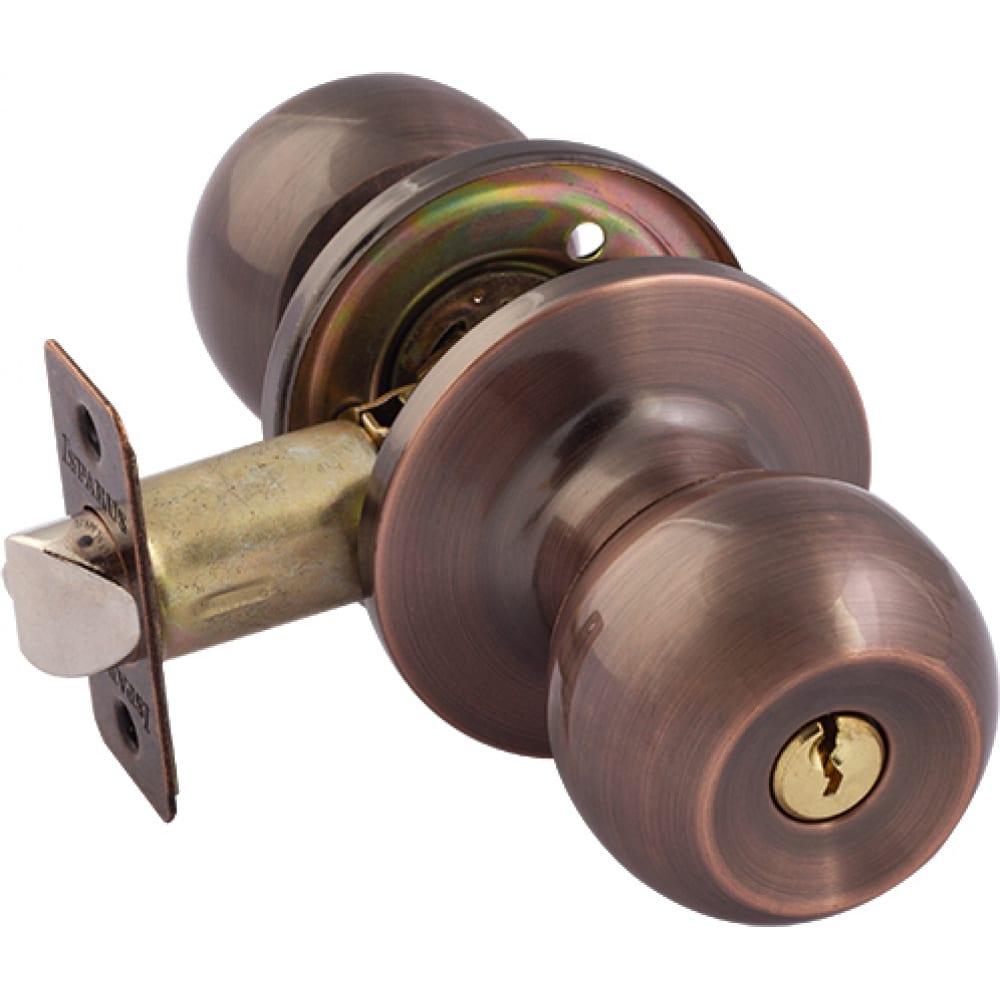

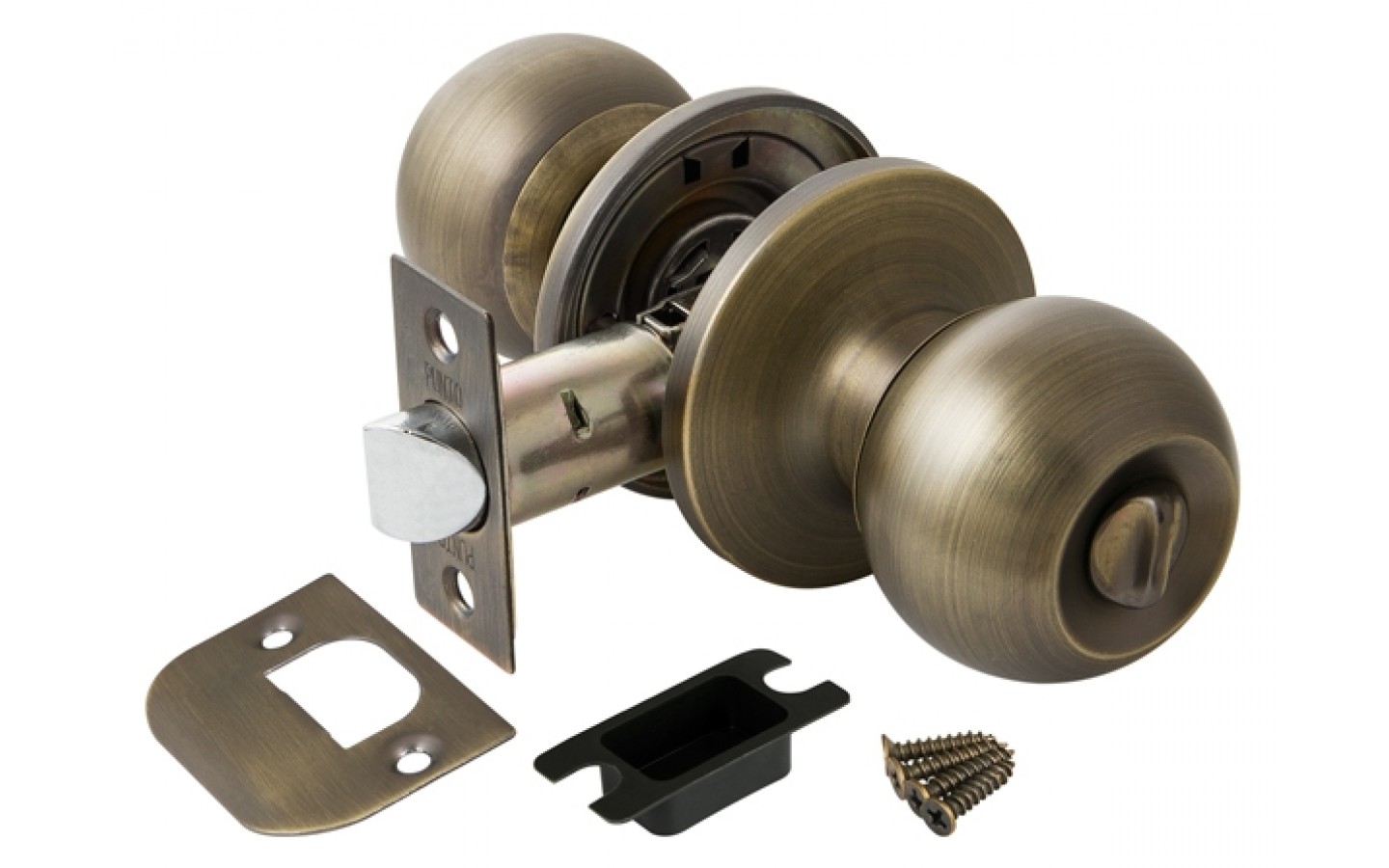

Ручка-кноб по своей конфигурации напоминает шар, на котором расположена поворотная защелка. Достаточно часто в комплекте с такой ручкой идет инструкция с правилами подготовки полотна (разметки) для установки, и советами по совершению монтажных работ.

Оба механизма различны по своей форме, нопринцип работы очень похож, отличием является способ воздействия на ручку. При использовании ручки-кноб необходимо провернуть ее, фалевая защелка предполагает нажатие. Установка таких дверных элементов идентична.

При выборе ручки для межкомнатной двери необходимо помнить, что оба вида не подходят для дверей организаций, где высокая пропускная способность. Использовании таких механизмов подразумевает монтаж только на межкомнатные двери жилых помещений, изготовленных из сплошного массива дерева, ПВХ, ДСП или ДВП.

Подготовка инструментов к установке ручки-защелки

Перед тем как приступать к работе по установке ручки, необходимо подготовить такие инструменты:

• строительный угольник;
• простой карандаш;
• дрель с коронкой по дереву;
• стамеска;
• отвертка;
• набор для установки врезных замков с перьевым сверлом.

Фото 2 Конструкциядверной ручки с защелкой.

Установка дверного механизма с защелкой

В первую очередь работа начинается с подготовки дверной коробки, далее идет установка двери, наличников и элементов доборки. Нужно строго придерживаться всех параметров, во избежание перекосов и неслаженности работы всех дверных механизмов.

Следующим действием будет размечивание коробки и полотна под фиксирующие петли. Для этого рекомендуется отступать по 20 см с обоих краев двери.

Порядок действий по установке запорных устройств с ручкой на дверное полотно:

1. Первоочередным действием будет выполнение разметки двери и коробки. Стандартная высота ручки или замка составляет 100 см. Для этого необходимо приложить запорное устройство на поверхность полотна и обвести корпус посредством карандаша. С помощью угольника проводим линию, которая будет идти от центра рисунка к фронтальной части двери. Окончание этой линии послужит ориентировочным знаком для врезки замочного механизма.
2. Делаем посадочные углубления для того, чтобы утопить замок. Очень удобно это сделать сверлом Фостнера, в следствии получаются идеально ровные углубления и вероятность сколов сведена к минимуму.Разметка производится визуально. Нужно приложить деталь к полотну и сделать отметку проведя линию от полотна до коробки, там будет располагаться ниша под язычок.
3. Воспользовавшись коронкой по дереву с перьевым сверлом большего диаметра, нужно высверлить на дверном полотне сквозное отверстие для замка, меньшим диаметром – просверлить нишу на фронтальной плоскости двери.
4. Вставляем ручку в сквозное отверстие и делаем отметки параметров выборки паза вдоль кромки дверного полотна.
5. Снимаем верхний слой полотна для установки защелки. Для этого воспользуйтесь долотом или стамеской. При монтаже стоит учитывать, что расстояние от замка до кромки не должно превышать 7 см.
6. Ручку нужно закрепить саморезами, которые идут в комплекте с изделием.
7. С двух сторон дверного полотна, ручки-кноба объединяем защитными винтами. Далее вставляем пружинистый механизм и декоративное кольцо.
8. Устанавливаем торцевую карту замка, предварительно подготовив в полотне отверстия под саморезы.Карту нужно утопить на 2 мм. Фиксируем деталь саморезами.

Фото 3 Схема монтажа ручки с защелкой на межкомнатную дверь.

Необходимо знать, что монтаж ручки-кноб или механизма с фалевой защелкой, должен совпадать по своему строению с конструкцией запорного устройства. В случае существенного различия установка считается невозможной.

При выборе ручек такойконструкции, стоит помнить, что чем меньше усилий приложено к ручке, для ее открывания, тем надежней и комфортней такой механизм.

Врезка ручки-защёлки (с фалевыми ручками)

В этой статье подробно и по порядку описывается, как установить (врезать) дверную защёлку с фалевыми ручками своими руками. Или чужими. Необходимый набор инструмента: рулетка, дрель, перовое сверло по дереву на 24, столярный уголок, карандаш или шило, шуруповёрт или отвёртка, биты на единицу и двойку, ручной фрезер или стамески с молотком.

Так же нам понадобятся сами фалевые ручки с квадратом и защёлка с ответной планкой. Квадрат у ручек стандартного размера, поэтому ручки и защёлка могут быть разных производителей, но всё равно подойдут друг другу.

Установка дверного замка или ручки защёлки начинается с определения высоты над уровнем пола или края двери на которой будем врезать ручки. Производители в инструкциях к фурнитуре рекомендуют девяносто пять – сто сантиметров. От пола будете отмерять или от края двери – решайте по вкусу и обстоятельствам. Определившись с высотой отмечаем середину торца двери.

А так же центр отверстия под квадрат. У защёлок под фалевые ручки расстояние от края двери до квадрата как правило 45мм. Но это нужно проверять, так как ваша защёлка может оказаться нестандартом.

По меткам высверливаем отверстия перовым сверлом на 24. Сначало боковые потом продольное. Боковое отверстие сверлите до тех пор пока с другой стороны не покажется кончик сверла, затем переходите на другую сторону закончите сверлить отверстие там, воспользовавшись отверстием от кончика сверла как меткой. Если этого не сделать, то сверло на выходе может расщепить или порвать декоративное покрытие так, что накладки ручек этого закрыть не смогут.

Вставляем защёлку и обводим её по контуру.

При помощи фрезера или стамесок вырезаем паз под защёлку.

Вставляем защёлку, и просверливаем отверстия под саморезы, иначе они могу войти в дерево криво, и головка будет некрасиво торчать наперекос.

Берём в руки наши ручки и откручиваем декоративные накладки.

Вставляем квадрат в одну из ручек и затягиваем внутренний винт.

Вставляем квадрат с ручкой в защёлку.

Чаще всего ручки комплектуются либо сырыми  саморезами, у которых головка сразу сворачивается, либо слишком длинными, которые упираются в защёлку и не дают ей работать. Поэтому рекомендую приобрести заранее несколько надёжных саморезов 2,5х16.

Прикручиваем ручку саморезами.

Прикручиваем вторую и затягиваем на ней внутренний винт, что бы ручка не люфтила.

Не забудьте надеть декоративные накладки.

Ручка с защёлкой на своём месте, основная часть работы сделана.

Отмечаем язычок на коробочном брусе.

Высверливаем отверстие под ответку, ответка узкая и длинная, поэтому отверстие смещено к правому краю.

Устанавливаем ответку на один саморез, для того, что бы проверить правильное ли мы выбрали положение и закрывается ли дверь.

Зенкуем отверстия, чтобы ответка более плотно легла на коробку.

Установливаем на подготовленное место.

Отверку при желании можно врезать в коробочный брус, но я рекомендую не торопиться, так как дверь может провиснуть или расшириться или слегка изменить форму от избытка или недостатка влажности и перестать закрываться. А врезанную ответку уже так просто не передвинешь.

Вид с другой стороны.

Если, вы всё же захотите получить удовольствие не только от врезки, но и от профессионально установленной фурнитуры, не стесняйтесь, обращайтесь.

Присоединяйся к нам

Прайс-лист на установку и замену дверной фурнитуры

Замена врезного замка под ЦМ — с доработкой посадочного места под новый замок	1200 руб
Замена врезного замка под ЦМ — без доработки посадочных мест	800 руб
Замена кодового замка «Меттэм» (на такой же замок)	800 руб
Замена цилиндрового механизма	800 руб
Замена дверной ручки на раздельном основании (комплект с двух сторон)	800 руб
Замена дверной ручки на планке (комплект с двух сторон)	800 руб
Замена дверной ручки-кнобы (нажимная или шар)	800 руб
Замена дверного доводчика — без доработки отверстий	1000 руб
Замена дверного доводчика — с доработкой отверстий	1500 руб
Замена дверного доводчика (пружинного типа) — без доработки отверстий	700 руб
Замена дверного доводчика (пружинного типа) — с доработкой отверстий	1000 руб
Замена сантехнического замка 70мм /90мм /96мм (любой «язык»)	500 руб
Замена замка под кабинетный ключ буратино (любой «язык»)	500 руб
Замена межкомнатной защелки (любой «язык»)	250 руб
«> Замена дверной петли без врезки/ 1 шт.	150 руб
Замена дверной петли универсальной или съемной/ 1 шт.	200 руб
Замена дверной петли скрытой установки (без доработки отверстий)/ 1 шт.	500 руб
Замена дверной петли-метро (двойного действия)/ 1 шт.	500 руб
Замена врезной задвижки	250 руб
Замена торцевого ригиля	250 руб
Замена дверного упора	200 руб

Как установить и разобрать дверную ручку-защелку

Содержание

1. Что вам понадобится?
2. Устройство дверной ручки-защелки
3. Процесс установки
4. Как разобрать и снять ручку?
5. Полезные статьи



1.

Что вам понадобится?



2. Устройство дверной ручки-защелки

Итак, вы задумались над тем, как установить и разобрать дверную ручку защелку. Знание устройства и схемы поможет без проблем снять старую ручку и заменить ее на новую. Мы рассмотрим наиболее популярные модели типа кноб – с нажимной и поворотной ручкой. По конструкции они похожи, отличаются только формой ручки и способом открывания защелки. Нажимная удобна тем, что легко приводится в действие – достаточно опустить ручку вниз, и защелка откроется. Однако некоторые пользователи считают такую модель довольно неудобной: случается, что об нее ударяются либо цепляются одеждой. Поворотная ручка в этом плане более эргономична, да и смотрится куда эстетичнее. Но и у нее есть свой недостаток – не всегда с первого раза удается прокрутить защелку, чтобы открыть дверь. Например, скользкими руками это сделать непросто, а детям и вовсе не удается справиться с такой ручкой. При покупке учитывайте эти нюансы и делайте правильный выбор.

Изделие представляет собой две соединенные между собой ручки (3) и механизм защелки (1), который вставляется в дверное полотно. В дверной откос устанавливается ответная планка (6). Винты для крепления (8) скрываются декоративным фланцем (5), в котором есть техническое отверстие (4) для отжима ручки и ее снятия. Для этого используют специальный ключ (7). А несколько ключей (9) идут в комплекте поставки для моделей с замочной скважиной.

Если вы решили установить дверную ручку своими руками, помните о главном: механизм будет работать исправно, только если при монтаже вы учтете все нюансы. Чтобы легче было справиться с этой задачей, предлагаем пошаговую инструкцию.



3. Процесс установки

Допустим, вы установили новую межкомнатную дверь. Теперь нужно врезать в нее ручку. Ее функционирование зависит от качества рабочих механизмов и от правильной установки. Прежде чем рассказывать о процессе монтажа, предлагаем ознакомиться с ее составляющими.

Схема дверной ручки-защелки типа кноб

1 – внутренняя поворотная ручка; 2 –  технологическое отверстие; 3 – пружинный зажим; 4 – кнопка блокировки; 5 – хвостовик ручки; 6 – декоративный фланец; 7 – монтажная пластина; 8 – цилиндр запорного механизма; 9 – декоративный фланец; 10 – внешняя поворотная ручка; 11 – механизм защелки; 12 – пластина для крепления с торца двери; 13 – ответная планка для дверной коробки.

Выполнение отверстий в дверном полотне

Сначала нужно сделать сквозное цилиндрическое отверстие. Для этого с помощью рулетки отмерьте от пола расстояние в 1 – 1,2 м. Сделайте отметку карандашом. От торца двери отмерьте расстояние, равное длине механизма защелки. Вы можете измерить механизм с помощью линейки либо посмотреть его параметры в инструкции производителя (там должны быть все чертежи). Получившаяся точка пересечения будет центром отверстия. Сначала сверлом выполните отверстие диаметром в 5 – 6 мм. Затем установите на дрель коронку, диаметр которой равен диаметру отверстия под внутренний механизм ручки – как правило, он указан в инструкции.

Полезный совет! Чтобы в дверном полотне выполнить аккуратное сквозное отверстие коронкой, сначала с одной стороны двери делают неглубокий надрез – на 5 или 10 мм. После этого выполняют сквозное отверстие с другой стороны двери, центрируя коронку по отверстию от сверла. Так, при выходе коронки с обратной стороны декоративное покрытие не отслоится по кромкам.

С торца двери по разметке нужно подготовить отверстие под защелку. Для этого дрелью с перьевым сверлом выполняется отверстие. Если оно слишком мало, можно расширить его с помощью стамески. Этим же ручным инструментом делают небольшое углубление под паз пластины, которая будет прикручиваться с торца.

Установка ручки-защелки

Сначала через отверстие в торце нужно вставить механизм защелки и прикрутить пластину саморезами.

Затем часть ручки с цилиндром вставляется в паз механизма защелки. С обратной стороны на выпирающий из дверного полотна цилиндр надевается и прикручивается саморезами монтажная пластина. Затем надевают декоративный фланец. Важно, чтобы небольшой паз с края фланца был снизу – для эстетичности. А технологическое отверстие должно совпасть с внутренним пружинным зажимом. Иначе, если потребуется демонтаж ручки, сложно будет ее разобрать. Совместив все детали ручки-защелки в соответствии со схемой, установите ручку нажатием – внутренний штифт зафиксирует ее.

Монтаж ответной планки

Прикройте дверь и отметьте на торце дверной коробки место, в которое упирается язычок защелки. Перьевым сверлом проделайте для него отверстие. Стамеска поможет выбрать необходимую глубину. Приложите монтажную планку и прикрутите ее саморезами.

Готово! В среднем установка ручки-защелки своими руками занимает 20 – 30 минут. Главное – не торопитесь, изучите инструкцию производителя и указанные там размеры. Тогда все получится отлично с первого раза!

Отдельно стоит сказать про установку так называемой ручки на розетке. Ее внутренний механизм имеет внушительные размеры. Под него в торце двери делается гнездо – сначала высверливается, затем расширяется стамеской до необходимых размеров. Механизм помещают внутрь дверного полотна для примерки. Делают углубления под накладку на торцевую часть. Далее на поверхности дверного полотна размечают расположение скважины и квадрата ручки – сверлят отверстия. Механизм защелки вставляют внутрь и фиксируют саморезами. После этого с обеих сторон двери крепят ручки. Ответная планка крепится по такому же принципу, как при установке ручки-защелки типа кноб.



4. Как разобрать и снять ручку?

Выше мы описали, как установить ручку-защелку в новое дверное полотно. Но случается, что требуется заменить имеющуюся ручку, а для этого ее надо снять. Это просто, ведь вы же знаете ее устройство. Порядок действий будет таков.

• Ослабьте декоративный фланец. С края у него есть небольшой паз – подденьте фланец за него ножом и аккуратно оттяните. Вы увидите, что под ним скрыты крепежные элементы, к которым пока не подобраться отверткой, так как мешает ручка.
• Ручка фиксируется стопорным подпружиненным штифтом. Как его найти? У нажимных ручек он выпирает на декоративном фланце. Вдавите его ключом (если он сохранился в комплекте) или отверткой. Если ручка поворотная, штифт скрыт внутри корпуса. Для доступа к нему на фланце предусмотрено технологическое отверстие, в которое нужно вставить ключ либо шило. Нажимая на штифт, одновременно оттяните ручку – готово!
• Теперь можно открутить крепеж. Снимите ручку и декоративный фланец. Так, вы отделите внутреннюю часть ручки от наружной и сможете снять их с двери.
• Для замены механизма защелки открутите винты, которые фиксируют ее с торца двери, снимите планку и извлеките механизм из дверного полотна.

Внимание! Иногда из-за неправильного монтажа ручки-защелки не удается нащупать штифт. Дело в том, что технологическое отверстие не совпадает с ним. Чтобы исправить это, нужно поворачивать фланец, пока он не совпадет со штифтом.

Как видите, разобрать ручку-защелку своими руками не составит труда. А значит, вы быстро справитесь с этим и перейдете к установке новой ручки. Главное, чтобы она была надежна, и вам не пришлось менять ее через несколько месяцев из-за некачественных компонентов. Предлагаем купить надежные ручки-защелки в нашем интернет-магазине. У нас вы найдете фирменные изделия, которые прослужат безотказно долгие годы. В комплекте есть все необходимое для монтажа и инструкция с чертежом для выполнения отверстий в дверном полотне. Кстати, инструмент для установки ручки-защелки своими руками вы также можете приобрести у нас.



5. Полезные статьи

Расходные материалы для всех видов электродрелей

Как работать стамеской?

Виды столярно-слесарного инструмента

Как установить входную металлическую дверь своими руками

Утепляем пол на лоджии своими руками

Как установить дверную фурнитуру (Учебное пособие)

Фото: KStansley

Как человек, который недавно перешел от жизни в гараже к жизни в полу построенном доме, новинка в том, что у него есть несколько дверей, которые можно открывать и закрывать на прихоть невозможно переоценить. За последние несколько недель я привык к удобству просовывать палец в пустое отверстие, чтобы открыть и закрыть дверь. С другой стороны, здесь нет ручки, которую можно повернуть, или рычага, который нужно нажать, и вы всегда можете увидеть, когда ванная комната занята, заглянув в открытое отверстие.(Послушайте, когда вы проводите год, живя на 400 квадратных футов с другим человеком и кошкой, конфиденциальность становится спорным вопросом.)

Перед тем, как начать

Вот как выглядит базовая цилиндрическая фурнитура для внутренней двери.

Фото: KStansley

Он состоит из защелки в сборе, ручки, прикрепленной к цилиндру, второй ручки и лицевой панели.

Установить внутреннюю дверную ручку — довольно простая задача, не требующая особых инструментов. Вот все, что вам понадобится:

Инструменты и материалы
Как установить дверную фурнитуру
ШАГ 1: Установка защелки в сборе

Единственный трюк здесь — убедиться, что скошенная сторона защелки обращена к косяку <так что он отодвигает защелку, когда вы закрываете дверь. Если вы сделаете это задом наперед, вам придется каждый раз поворачивать ручку, чтобы дверь закрывалась.

Фото: Kit Stansley

В большинстве дверей нет места для лицевой панели. В противном случае вам может потребоваться обвести размер пластины на двери (убедившись, что она находится по центру и ровно), а затем удалить часть дерева с помощью стамески, чтобы лицевая пластина прилегала заподлицо. Как только защелка будет на месте, дождитесь, пока остальная часть ручки будет установлена, и прикрутите лицевую панель на место.

ШАГ 2: Установка ручек

Установив защелку на место, сдвиньте дверную ручку с прикрепленным цилиндром на место. Для правильной работы он должен совпадать с отверстиями в защелке в сборе. На месте установите противоположную ручку, чтобы зафиксировать соединение. Теперь ручки можно закрепить двумя винтами; обычно располагается на «запирающей» стороне двери. С такими ручками рычажного типа вам может потребоваться «поменять местами ручки», чтобы они были обращены в правильном направлении. Большинство моделей могут быть выпущены с помощью небольшой кнопки на основании ручки.

ШАГ 3: Крепление лицевой панели

Завершим наше захватывающее приключение по установке дверной фурнитуры, всего несколько винтов в лицевую часть, и вуаля! Надежно закрытые двери и больше никаких подглядываний.

Фото: Kit Stansley

Как установить Lockset

Описание проекта

Навык

1 из 5 Легкий Сверление отверстий и прорезание пазов требует тщательной компоновки и терпения, но, по крайней мере, здесь нет тяжелого подъема.

Стоимость

От 25 до 75 долларов за средний набор замков, хотя некоторые модели стоят вдвое дороже

Расчетное время

1-2 часа

Планируете ли вы капитальный ремонт или хотите быстро произвести косметический ремонт, смена замков на дверях в вашем доме может сделать существенное, но тонкое заявление о вас. Наборы замков бывают самых разных стилей и отделок, но все они работают одинаково, и их довольно просто установить самостоятельно.

Если вы покупаете несколько замков с ключом и не хотите, чтобы в кармане были разные ключи, попросите слесаря ​​перепрограммировать все замки одной и той же марки для использования одного и того же ключа. Если вы смешиваете бренды, посоветуйтесь с мастером по замкам — некоторые могут иметь одинаковые ключи, а некоторые нет.

Вот, Этот старый дом Мастер-плотник Норм Абрам показывает, как установить замок. Если вы заменяете замок или устанавливаете новый в предварительно просверленную дверь, установка не займет более 15 или 20 минут.Если вам нужно просверлить отверстия, дайте себе час или два.

Шаг 1

Установка замка

АНАТОМИЯ

Двумя важными переменными при установке замка являются высота ручки над чистым полом и задняя часть — расстояние от центра ручки до ближнего края двери. Большинство ручек удобно расположены на высоте 36 или 38 дюймов над полом; проверьте высоту других ручек в доме и следите за тем, чтобы она была одинаковой.

Backset обычно имеет размер 2 3/8 дюйма для внутренних дверей и 2 3/4 дюйма для наружных дверей. Точка, в которой пересекаются высота ручки и размеры заднего расстояния, представляет собой центр лицевого отверстия , круглого отверстия, в котором находится замок. Второе отверстие, краевое отверстие , содержит узел защелки. Большинство комплектов замков поставляются с картонным шаблоном , который помогает выровнять два отверстия. Проверьте шаблон на диаметры отверстий замка и выберите сверла соответственно.

Шаг 2

Подготовить дверь

Фото Дэвида Кармака

Откройте дверь наполовину и постучите по двум прокладкам (по одной с каждой стороны) между полом и нижней частью двери, чтобы удерживать ее.

Отмерьте 36 дюймов от чистого пола (или высоту других ручек в доме) и отметьте край двери.

Продлите эту отметку квадратом по краю двери и на 3 дюйма на одной стороне.

Шаг 3

Отметьте лицо

Фото Дэвида Кармака

Оберните картонный шаблон, поставляемый с замком, вокруг края двери. Совместите его центральную линию с линией, нарисованной на шаге 2.

Пробейте гвоздем (или шилом) центр торцевого отверстия шаблона. Это отмечает центр торцевого отверстия на двери.

Сделайте то же самое с краевым отверстием шаблона, чтобы отметить центр краевого отверстия на двери.Удалите шаблон.

Шаг 4

Просверлить торцевое отверстие

Фото Дэвида Кармака

Поместите пилотное сверло кольцевой пилы на отметку торцевого отверстия и просверлите пилотное отверстие. Остановитесь, когда зубья пилы коснутся поверхности двери.

Убедитесь, что все зубья пилы равномерно касаются поверхности, затем просверлите отверстие. Периодически снимайте кольцевую пилу, чтобы очистить пропил от опилок. Остановитесь, когда кончик пилотной коронки прорвется.

На противоположной стороне двери совместите кольцевую пилу с предварительно сделанным пилотным отверстием и завершите сверление торцевого отверстия.

Шаг 5

Просверлить краевое отверстие

Фото Дэвида Кармака

Поместите кончик лопаточной коронки 7/8 дюйма на отметку отверстия, сделанную на шаге 3.

Просверлите край двери на средней скорости, пока кончик сверла не войдет в торцевое отверстие.

Уменьшите давление на сверло, чтобы не вырвать лишнюю древесину, и завершите сверление краевого отверстия.

Шаг 6

Разметьте пластину защелки

Фото Дэвида Кармака

Вставьте узел защелки в краевое отверстие. Убедитесь, что скос защелки обращен к дверному косяку.

Обведите прямоугольную пластину защелки на край двери с помощью канцелярского ножа, затем снимите узел.

Шаг 7

Отрежьте защелку

Фото Дэвида Кармака

Зубилом прорежьте по контуру на столько, сколько будет толщина пластины. Затем долотите на одинаковую глубину каждые 1/8 дюйма между верхом и низом контура пластины.

Поверните долото скосом вниз и удалите отходы, работая от середины кнаружи. При вставке в готовый паз пластина должна быть заподлицо с краем двери.

Шаг 8

Установите защелку в сборе

Фото Дэвида Кармака

Снова вставьте защелку в сборе и отметьте отверстия для винтов на пластине защелки внутри паза. Снимаем сборку.

Просверлите направляющие отверстия для двух винтов пластины с помощью сверла 3/32 дюйма, затем снова вставьте узел и прикрутите его.

Проденьте внешнюю ручку со шпинделем через торцевое отверстие и защелку в сборе.Затем установите внутреннюю ручку на шпиндель.

Ввинтите крепежные винты вручную. Плотно затяните их отверткой.

Шаг 9

Макет врезной ответной планки

Фото Дэвида Кармака

Закройте дверцу так, чтобы защелка коснулась края дверного косяка. Отметьте косяк посередине защелки.

Продлите эту отметку квадратом через косяк до упора.Отметьте середину этой линии.

Шаг 10

Просверлить врезку в запорной пластине

Фото Дэвида Кармака

Используйте лопаточную коронку 7/8 дюйма, чтобы просверлить два частично перекрывающихся отверстия глубиной 5/8 дюйма с центром выше и ниже средней точки (вставка). При необходимости выровняйте стороны паза стамеской.

Шаг 11

Установите запорную пластину

Фото Дэвида Кармака

Удерживая запорную планку над пазом, надрежьте ее контур канцелярским ножом.

Используя технику, описанную в шагах 6 и 7, вырежьте паз на такую ​​глубину, как толщина ударной планки.

Просверлите направляющие отверстия для двух винтов ответной планки с помощью сверла 3/32 дюйма, затем прикрутите пластину на место.

Совет: Если паз слишком глубокий, отрежьте картонную прокладку, чтобы поверхность пластины была заподлицо с краем дверцы.

Дополнительные ресурсы по безопасности дома:

Установить врезную защелку или дверной замок и аккуратно держать

Типы дверных защелок, размеры и советы по установке На этой странице есть все, что вам нужно знать о , идеально подходящем для врезной защелки .При сверлении легко выйти из стороны двери, поэтому вам нужно не торопиться, устанавливая ее и выполняя работу. Как выбрать размер дверной защелки? Разница в доступных размерах относится к длине от лицевой панели до центра квадратного отверстия шпинделя и определяет, насколько далеко в / поперек двери ручка или ручка будут установлены от передней кромки двери. При установке врезной защелки в двери, обшитые панелями, выберите ту, которая помещает ручку ближе всего к середине дверного косяка, в противном случае она может выглядеть странно, если она установлена ​​не по центру.Для плоских дверей не имеет значения, какой длины вы используете защелку.

---

Какие инструменты вам понадобятся для установки врезной защелки и дверных ручек / ручек




Инструменты, которые я использую для установки дверной защелки:

• острый карандаш
• Рулетка
• Молоток
• (мощный) аккумуляторная дрель-шуруповерт
• насадки для отвертки
• 16- и 25-миллиметровые сверла или плоские сверла по дереву
• комбинированный квадрат
• 25-мм долото
врезка 9024 калибр
• Нож Стэнли
• липкая лента


---

Пошаговое руководство по установке врезной защелки и дверных ручек



• Шаг 1: Установите высоту ручки и отметьте дверь

Нормальная высота для установки врезной защелки составляет метр от пола (около 3 футов), но вы можете либо соответствовать существующей высоте ручки, спросите у заказчик, какую высоту они хотят, или проверьте чертеж / график, чтобы узнать, на какой высоте сверлить ручки.

Четырехпанельные двери и старинные двери часто имеют ручку и врезную защелку, установленную в центре планки замка. Это может ослабить некоторые двери, поэтому перед сверлением проконсультируйтесь с производителем, если вы хотите установить там защелку.

Отметьте высоту (это будет центр защелки) на узком крае дверного косяка и начертите тонкую круглую линию острым карандашом до того места, где ручка будет вставлена ​​с обеих сторон двери (я говорю слабый, потому что вам может потребоваться отшлифовать его позже).Измерьте расстояние от передней части лицевой панели до центра отверстия шпинделя и отметьте это измерение на направляющей (я установил комбинированный квадрат для этого размера, чтобы сэкономить время при установке более чем одной защелки) от края двери.

Найдите и отметьте центр края двери. Вы можете сначала догадаться об этом, установив калибр как можно ближе, а затем вставив штифт в дверь, работая с обеих сторон. Вы знаете, что точный центр двери находится точно между двумя отверстиями для штифтов.

• Шаг 2: Просверлите дверь для трубчатой ​​защелки

Для стандартных ручек или дверных ручек я просверливаю отверстие 16 мм с каждой стороны двери — стараясь не пройти полностью (для некоторых дверей ручки и ручки, вам понадобится кольцевая пила, чтобы просверлить большое отверстие 2 1/4 дюйма).

Затем я использую 25-миллиметровую плоскую сверло по дереву, чтобы просверлить центр края двери. Я предпочитаю плоские сверла по дереву для установки Врезная защелка, но вы можете использовать шнеки.Если дверь обшита панелями, я наклеиваю ленту на сверло, чтобы отметить длину врезной защелки.Это поможет предотвратить слишком глубокое просверливание двери и выход через формованную панель.

СОВЕТ ПРОФЕССИОНАЛА: поставьте зажим на дверь, особенно если это дверь с тонкой или полой сердцевиной. Это поможет гарантировать, что дверь не расколется во время сверления. Используйте низкую скорость и боковую рукоятку дрели, если она есть. Чтобы предотвратить высверливание боковой стороны двери, время от времени останавливайтесь и проверяйте, просверливаете ли вы отверстие прямо и ровно Размер используемого сверла должен быть как можно большим, но при этом он не должен быть шире лицевой панели защелки, и без ущерба для места, где винты позже будут крепить защелку к двери. Удалите все незакрепленные биты из отверстия и вставьте защелку внутрь.

• Шаг 3: Отметьте вокруг лицевой панели

Убедитесь, что центр защелки совпадает с высотой, ранее отмеченной на дверце. Некоторые прикручивают защелку к двери и аккуратно делают отметки вокруг нее острым ножом Стэнли, но для меня это недостаточно точно.

При установке врезной защелки, чтобы убедиться, что она параллельна и квадратна, я намечаю небольшую карандашную линию на верхнем и нижнем крае защелки, затем с помощью комбинированного квадрата выровняю линии поперек.Я также установил паз или маркер для разметки вертикальных краев.

Ударьте 25-миллиметровым долотом в дверцу прямо по верхней линии карандаша и плоским краем долота вверх. Переверните стамеску вверх дном и повторите то же самое снизу — снова, удерживая только внутри линий. Теперь, используя ту же технику для вырезания петли, удалите брус изнутри, стараясь разрезать только на столько, сколько толщина лицевой панели.

Время от времени нажимайте на него, чтобы проверить, если вам нужно сделать его шире, нажмите на защелку, плотно прижмите ее к одной стороне и используйте острый нож Стэнли, чтобы срезать другую сторону.Когда он идеально подходит, просверлите пилотные отверстия и прикрутите его к двери. Если вы вырежете слишком много, вырежьте немного картона, чтобы положить за ним, и держите его заподлицо с лицевой стороной двери.

• Шаг 5: Как установить дверную ручку / ручку

После того, как вы ввернули защелку, протолкните квадратный шпиндель через одно из отверстий на боковой стороне двери, сдвиньте ручки / ручки и прикрутите их к двери. При необходимости вы можете снова выполнить пилотное сверление и использовать комбинированный угольник, чтобы убедиться, что ручки расположены вертикально / горизонтально.

Иногда дверные ручки трудно прикрутить, если сверлильный патрон не поцарапает дверную ручку. В этом случае отметьте положение отверстий на двери, снимите ручку и пилотное сверло, прежде чем использовать длинную крестовину или отвертку, чтобы прикрутить ручку к двери.

• Шаг 6: Установка врезной защелки / ответной планки на облицовку / раму

Придвиньте дверь к раме и отметьте ее верх и низ острым карандашом в месте удара защелки.Распределите их по самой широкой части подкладки. Поместите ответную планку так, чтобы две линии находились в центре отверстия, как на картинке выше. Если вы просто нарисуете его сейчас, вы получите неплотную посадку, когда он будет вырезан, потому что вы добавляете толщину грифеля карандаша по всему периметру. Вместо этого наметьте небольшую острую карандашную линию в верхней части опоры и верхней части ответной планки. Слегка сдвиньте планку вверх, чтобы покрыть карандашные линии, затем отметьте нижнюю часть защелки и запорной планки.Снова слегка расправьте их по подкладке.

• Шаг 7: Отметьте правильное расстояние до планки от лицевой стороны облицовки

Чтобы убедиться, что дверь закрывается, она останавливается на одном уровне с облицовкой и стеной, вам нужно приложить планку к защелке в положение, в котором оно будет, когда дверь закрыта. Перенесите линию на дверь от края опоры, ближайшего к лицевой стороне двери, как на картинке.

Установите калибр для разметки на эту линию и нанесите его на подкладку между линиями, отмеченными на шаге 6. Установите ответную планку на подкладку так, чтобы она совпадала со всеми метками и новой разметкой. Отметьте последний край и обрежьте его острым ножом или калибром.

• Шаг 8: Расколите опору в

Осторожно удалите брус внутри линий, используя ту же технику, что и для дверной защелки. Нажмите на защелку и нарисуйте карандашом линию вокруг отверстия внутри защелки.Снимите опору и просверлите отверстие глубиной 16 мм примерно 10 мм. Используйте долото 10 мм, чтобы выровнять отверстие, разрезая сначала сверху и снизу. Установите подпорку и прикрутите к подкладке.

Закройте дверцу до щелчка, заподлицо с накладкой.

---

Как установить дверные упоры на раму после установки врезной защелки

ВАЖНО: Чтобы дверь закрывалась идеально, по возможности всегда устанавливайте дверные упоры после установки врезной защелки.

Во-первых, измерьте внутреннюю часть накладки дверного упора между двумя косяками и отрежьте верх до этой длины.

Перед тем, как прибить дверной упор на место, закройте дверь, чтобы она зафиксировалась, и прибейте овальными гвоздями 40 мм или пистолетом для чистовых гвоздей, если таковой имеется. Оставьте зазор не менее 2 мм, если дверь и облицовку нужно покрасить, чтобы они не «заедали». Это может означать, что дверь сначала будет дребезжать, но это гарантирует, что дверь будет по-прежнему хорошо закрываться после того, как декоратор нанесет 4 слоя краски (два на раму и два на дверь).

* СОВЕТ * Для обеспечения равномерного зазора по всему периметру двери и дверных ограничителей используйте кусок картона в качестве прокладки при прикреплении ограничителей к раме.

Сделайте то же самое для ножек, если дверной ограничитель изогнут, как банановая булавка, сначала сверху и снизу, так что середина изгибается в сторону от двери. Тогда действительно легко подтолкнуть середину к двери и закрепить ее булавками.

Наконец, используйте пробойник для гвоздей, чтобы закопать головки штифтов чуть ниже поверхности, чтобы их можно было заполнить шпатлевкой Ronseal Wood Filler.

---

Дверь закрывается неправильно?

Щелкните здесь, чтобы отрегулировать дверь так, чтобы она закрывалась должным образом.


Что будет дальше?




После установки дверной защелки и упора дверных упоров можно вырезать и установить наличники вокруг дверной коробки.

Используйте поле для комментариев ниже, чтобы добавить свои собственные советы по установке врезной защелки!

Как заменить внутреннюю дверную защелку, которая не остается закрытой | Руководства по дому

Гости не найдут вашу ванную комнату очень привлекательной, если дверь не будет оставаться закрытой, и ваши дети, вероятно, будут спать лучше, если дверь их спальни не приоткрыта.Когда внутренняя дверь не остается закрытой, проблема обычно не в защелке или дверной ручке, а в положении запорной планки на дверном косяке. Если предположить, что он был установлен правильно, он может выйти из выравнивания из-за движений дерева или незакрепленных петель, и выровнять его несложно. Он также может выйти из строя, потому что из-за осадки фундамента косяк выбился из квадрата.

Изменение положения ответной планки

Закройте дверцу и отметьте, насколько далеко должна сдвинуться запорная планка, чтобы ствол защелки совместился с отверстием.Если он меньше 1/8 дюйма, попробуйте установить ответную планку на место.

Приставьте головку отвертки к запорной планке и резко постучите по отвертке молотком. Закрыть дверь; если запорная планка сдвинулась, но дверь все еще не закрывается, коснитесь ее еще раз.

Отвинтите ответную планку и снимите ее, если вам нужно изменить ее положение более чем на 1/8 дюйма или около того. Заполните отверстия для шурупов эпоксидной шпатлевкой.

Вырежьте отверстие в том направлении, в котором необходимо переместить запорную пластину, с помощью острого долота и молотка.Установите ответную планку на место и отметьте положение отверстий для винтов карандашом. Просверлите пилотное отверстие 1/8 дюйма на каждой отметке, затем прикрутите запорную пластину к косяку.

Повторное выравнивание косяка

Отрегулируйте перекос косяка, если защелка серьезно не выровнена. Симптомом этого является то, что дверь распахивается или закрывается, если ее оставить приоткрытой. Потяните за стержни петель и снимите дверцу, чтобы сделать это.

Поместите уровень с каждой стороны косяка и отметьте, в какую сторону он наклонен.Если вы можете исправить это, установив регулировочные шайбы в нижней части, подденьте нижнюю часть с помощью поддона, вставьте кедровые шайбы позади косяка, чтобы закрепить его, и прибейте косяк обратно к раме.

Полностью удалите боковой косяк, если он наклоняется в противоположную сторону. Подденьте верхний косяк, укоротите циркулярной пилой и замените. Прибейте боковой косяк обратно к обрамлению после того, как сначала откорректируйте верхнюю часть кедровыми прокладками, чтобы сделать его вертикальным. Повесьте дверь заново.

Справочные документы

Наконечники

• Самый простой способ определить положение ствола относительно ответной планки — это накрыть ответную планку липкой лентой, смазать ствол губной помадой и закрыть дверцу.Когда вы откроете дверь, вы увидите отметку, сделанную стволом на ленте. Измеряя ее положение относительно отверстия, вы можете определить, насколько и в каком направлении нужно переместить запорную пластину или расширить отверстие.
• Прежде чем что-либо делать, затяните винты в дверных петлях отверткой. Незакрепленные петли — частая причина смещения защелок.

Предупреждения

• Если ваша смещенная дверь сопровождается другими симптомами оседания, такими как поврежденный пол или треснувшая стена, вам, вероятно, пора осмотреть фундамент.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

фото установки защелки магнитной ручки

Ремонт в квартире закончился, пора ставить межкомнатные двери. Пакет состоит из дверного полотна и стоек из них нужно будет собрать коробку.Поставляемые аксессуары к межкомнатным дверям не входят в комплект и, возможно, их нужно покупать отдельно.

Важно! Обязательно обращайте внимание не только на эстетические свойства вашего оборудования, но и на его надежность. Отдавать предпочтение более качественной продукции известных производителей. Совет «заедал», впрочем, не менее актуален. Приобретая известную модель завода, вы получаете гарантию качества и долговечности изделия.

На межкомнатных дверях в квартире крайне редко устанавливаются системы запирания, обычно ограничиваются защелками.Замки с цилиндрами под ключ нужно ограничивать доступ посторонних в помещения, и размещать их скорее в офисах, а не в домах. В квартире защелка замка устанавливается только в ванной и санузле. Этот замок называют сантехническим. Фиксатор, который может быть установлен на одной пластине с дверной ручкой или на отдельном выходе, состоит из обертки и шайб с прорезью. Обертка устанавливается с внутренней стороны двери, и дверь закрывается. Шайба крепится с внешней стороны и, вставляя в прорезь, монета в случае нештатной ситуации открывает дверцу.Происходят несчастные случаи, и люди в помещении могут быть не в состоянии открыть дверь.

В квартире установлена ​​защелка межкомнатной двери, достаточная для надежного запирания ее в закрытом положении. Выделяют следующие виды:

• Защелка ригельная механическая защелка. Защелка-защелка-защелка-защелка имеет с одной стороны конусообразную форму, и при отпускании в пазу эта форма предотвращает произвольное открывание двери. Когда язычок входит в паз бойков, слышен щелкающий звук.Дверь открывается поворотом ручки, которая приводит в действие механизм сжатия пружины и освобождения защелки. Это наиболее распространенный тип механизма, устанавливаемого на рычаг и поворотную ручку. Ручки имеют форму шара или овала, реже цилиндра, и еще называются ручками.


• Дверь с защелкой. Принцип действия аналогичен замкам, только функциональную клавишу в данном случае выполняет замок — специальная упаковка, которую можно разместить на одной пластине, с ручкой или установить отдельно на расстоянии.Фиксатор делает невозможным открытие двери только ручкой.


• Роликовые, которые обычно устанавливаются на двери с пружинными петлями. Когда дверь закрыта, ролик попадает в фиксаторы отверстия и фиксирует дверь в закрытом положении. Защелку можно вернуть в положение «открыто», не нажимая на ручку — дверь нужно тянуть с небольшим усилием на себя. Роликовые защелки идеально подходят для детских комнат. С его помощью вам не нужно будет вызывать слесаря ​​из управляющей компании, чтобы добраться до его озорника.


• Магнитное закрытие почти бесшумно (нет механического щелчка). Магнитный язычок в ответ «заедает», штанга уже находится в закрытом положении двери. Преимущество магнитных защелок — гораздо более простая настройка. Вам не нужно добиваться точной посадки ткани в коробке, магнитная защелка сработает, даже если ткань выглядит немного перекошенной. Выпускается всем знакомая магнитная защелка, которая состоит из магнита и металлической пластины. Есть более сложные разновидности, например, защелка с подвижным магнитом, выполняющая роль язычка.


Важно! Для межкомнатных дверей используйте защелку без блокировки, которая удерживает их в закрытом положении без запирания или запорных механизмов, которые могут запереть дверь без возможности открыть ее снаружи (за исключением санитарных замков). Обычно защелки с защелкой выполняются в виде ручки-ручки. При этом замок может быть как на ручке, так и на индивидуальной розетке.

Для установки клипс нам потребуется:

• Сверло с набором сверл для установки замка (сверло, коронка по дереву, сверла по дереву).
• Набор отверток.
• Зубило среднее и узкое. Выборка под планку защелок очень удобна для фрезера, но она не входит в число «обязательных» домашних инструментов.
• Молоток.
• Шило.
• Квадрат и карандаш.
• Плотницкий нож.

Установить защелку на дверном полотне на высоте 1,0 м. Это связано с тем, что производители на такой высоте разрешили в конструкции дверей деревянный брус для жесткости. Снизу дверного полотна с двух сторон отмечают нужное расстояние и мягким карандашом квадратом проводят линию.Защелка прикладывается к ткани и определяет место для установки ручки. Защелки доступны размером 60 и 70 мм.

Некоторые строители предлагают начинать сверление с лицевой стороны ткани. Потом при коронке 50 мм просверлите ткань, стружка влетит в готовое отверстие, и не забьет зубья коронки.

Ручка просверливает до глубины просверленного отверстия. Затем обычным сверлом и стамеской расплющивает до нужного размера. К концу тканевого ремешка прикрепляется защелка, а острым столярным ножом по периметру вырезается шпон.Затем долото является образцом для установки планки так, чтобы она находилась на одном уровне с дверным полотном.

По бокам коронки просверлено отверстие для установки ручки.

Важно! Сквозные отверстия коронки не нужны, при выходе с противоположной стороны можно повредить винир. Достаточно увидеть край направляющего сверла, затем сверлим, выключаем и продолжаем сверление с другой стороны.

После того, как оба отверстия готовы, их аккуратно выравнивают узкой стамеской.Затем установите ремешок с защелкой. Ремешок крепится к двери маленькими шурупами. Установить ручку, разобрав ее, на каком винте откручивают, на втором ослабляют. Ручку устанавливают на место, оставшийся винт затягивают, чтобы центральный штифт во время сборки оставался на месте. С другой стороны оденьте вторую руку и затяните стопорный винт. Затем саморезами крепятся ручки к дверному полотну и одеваются декоративные накладки.

Завершаются работы по установке ударника («возврат») на коробку.Для этого дверное полотно прикрывают, но не полностью, а карандаш стоит на ящике размером с язычок. При помощи угольника отмерьте расстояние от края полотна до центра защелки, потом его тоже перенесите на коробку. В коробке, в которой просверливается отверстие в пазу для шпунта, находится образец для установки бойка, затем к коробке прикручивается планка. Для проточки есть специальные карманы из пластика.

Определитесь, какой тип защелки для межкомнатной двери вам больше подходит, и решите, кто будет устанавливать — вам или вам позвонил хозяин.Однако, если вы решили установить межкомнатные двери самостоятельно, установка защелки вам точно под силу.

Связанные с контентом

Что такое стандартная подготовка двери

Стандартная подготовка двери для дверной ручки или рычажной ручки

Большинство межкомнатных дверей имеют одно сквозное отверстие. Отверстие — это отверстие большого диаметра, в которое устанавливается ручка двери. Отверстие стандартного размера составляет 2 1/8 дюйма в диаметре. Через край двери имеется поперечное отверстие диаметром 1 дюйм, которое проходит от края двери через отверстие.В этом поперечном отверстии установлена ​​защелка.

В дополнение к двум поперечным отверстиям дверь может быть подготовлена ​​для одного из 3 различных типов защелок.

Стандартная подготовка двери для дверных защелок (3 возможных типа)

Защелки врезные

---

Защелки для вбивания — самые простые в установке. Дверь, подготовленная для установки защелки, имеет только 1-дюймовое поперечное отверстие на краю двери, как на изображении слева. Установите защелку, все, что вам нужно сделать, это вставить ее в поперечное отверстие и вставить на место аккуратно с помощью киянки или молотка.Защелки с защелками имеют ребристый воротник в верхней части, поэтому, когда защелка вдавливается в дверь, выступы надежно удерживают ее.

Защелки лицевой панели со скругленными углами

---

Защелки лицевой панели со скругленными углами очень распространены. Лицевые панели придают защелке качественный вид и надежно удерживают защелку в двери. Эти лицевые панели имеют высоту 2 1/4 дюйма и ширину 1 дюйм с радиусом около 1/8 дюйма по углам. Многие магазины дверей используют приспособление для фрезерования, чтобы подготовить дверь для вас, так что все, что вам нужно сделать, это установить защелка.Если ваши двери не подготовлены таким образом, но вам нужна лицевая панель, мы рекомендуем покупать замки с квадратными угловыми лицевыми панелями ниже, так как квадратные углы намного легче вырезать, чем закругленные.

Квадратные угловые защелки для лицевых панелей

---

Квадратные угловые лицевые панели имеют тот же размер, что и закругленные углы, у них просто квадратные углы. Если вам нужны лицевые панели, но ваша дверь подготовлена ​​для установки защелок, вы можете легко подготовить дверь для них, используя долото в 1 дюйм. Просто отметьте область шириной 1 дюйм и высотой 2 1/4 дюйма по центру поперечного отверстия и вырежьте долото. около 1/8 дюйма глубины материала.Эти квадратные угловые лицевые панели придадут вашей двери изысканный и чистый вид. Если ваши двери подготовлены для лицевых панелей с закругленными углами, но вы предпочитаете квадратную форму — просто вырежьте самый угол, это очень просто.

Подготовка стандартной двери для комбинированной ручки / рычага и засова

---

Стандартная подготовка двери для двери с дверной ручкой и засовом имеет два набора отверстий и поперечных отверстий, расположенных друг над другом на расстоянии 5 1/2 дюймов от центра к центру (как на схеме слева). должен иметь точную подготовку для засова, как, например, ручка ниже с отверстием диаметром 2 1/8 дюйма и поперечным отверстием 1 дюйм.Засовы, как правило, не имеют защелки, поэтому эти двери обычно готовят для защелки на лицевой панели с закругленными или квадратными углами. Некоторые двери подготовлены для ручки с защелкой, в то время как отверстие для засова подготовлено для лицевой панели. Хотя это работает и его легче установить, он будет выглядеть лучше, если вы подготовите дверь для подходящих защелок. На самом деле мы рекомендуем на наружных дверях использовать защелку с прикрепленной лицевой панелью, поскольку они, кажется, лучше выдерживают обычно используемые внешние двери.

Подготовлена ​​ли ваша дверь для дверной фурнитуры, которая не подходит для стандартной подготовки двери, как мы описали здесь? Позвоните нам по телефону 877-852-9449, и мы поможем вам найти то, что вам нужно.

Ручки для подготовки дверей 5 1/2 «

Дверная фурнитура с 3 5/8 дюймами для подготовки двери от центра к центру


Как установить дверные ручки и защелку на внутренние двери

Этот пост может содержать партнерские ссылки. Если вы покупаете продукт или услугу у аффилированного лица, такого как Amazon, после переходя по ссылке на этом веб-сайте, мы получаем комиссию с соответствующих покупок.

Из этого поста вы узнаете, как установить защелку, пластину защелки и дверные ручки на новую дверь и дверную коробку.

Прежде всего, определитесь с подходящей высотой дверных ручек и отметьте карандашом центр дверной ручки на краю двери.

Используя квадрат, наметьте эту центральную линию примерно на 4 ″ (100 мм) на лицевой стороне дверцы (отметку карандашом можно удалить позже с помощью ластика или влажной ткани).

Прижмите дверную защелку к лицевой стороне двери, заподлицо с краем двери, и отметьте центр шпинделя на ранее отмеченной центральной линии (, см. Рис. 1 ).

Теперь можно просверлить отверстия для дверной защелки и шпинделя ( см. Рис. 2 ).

Измерьте диаметр и длину дверной защелки. Большинство дверных защелок имеют трубчатую форму, поэтому вам нужно только просверлить круглое отверстие, используя либо скобу и сверло, либо аккумуляторную / электрическую дрель с деревянным сверлом подходящего размера, или, как я предпочитаю, аккумуляторную дрель и кольцевую пилу, как я Считайте, что это легче контролировать, учитывая скорость резания сверла и поддерживая ровное и ровное отверстие.

Не забудьте добавить несколько миллиметров к глубине отверстия, чтобы учесть выемку, которая будет вырезана в кромке двери для передней пластины (передней части) защелки.

Просверлите центральное отверстие шпинделя через дверцу с помощью пилотного сверла, затем отверстие можно просверлить с помощью сверла правильного размера (чтобы шпиндель мог вращаться) с каждой стороны дверцы, чтобы избежать раскалывания древесины.

Вырежьте выемку в кромке двери, используя деревянное долото и молоток, чтобы разместить переднюю пластину (переднюю часть) защелки, а затем установите защелку на место.

Перед тем, как закрепить его на месте, убедитесь, что шпиндель проходит через него и может свободно вращаться, если нет, внесите необходимые регулировки, а затем зафиксируйте защелку в нужном положении.

Если дверь из твердой древесины, используйте небольшое сверло для шурупов, если это мягкая древесина, используйте плоскую отвертку или тонкую отвертку, чтобы завести шурупы.

Теперь пластину защелки можно прикрепить к дверной коробке.

Закройте дверь «в» и отметьте центр язычка защелки на дверной коробке. Измерьте расстояние (, как показано на рис. 3 как A ) и перенесите это измерение на дверную коробку.

Установите пластину защелки в фиксированное положение и отметьте дверную раму для выемки и любого отверстия, которое потребуется для язычка защелки, если они были вырезаны с помощью деревянного долота и молотка, пластину защелки может быть закреплен на дверной коробке любым подходящим способом (пилотное сверло или скоба).

Чтобы прикрепить ручки к двери ( см. Рис. 4 ), просверлите небольшие направляющие отверстия для шурупов и проверьте, в зависимости от формы дверной ручки, что ручки расположены перпендикулярно краю двери, прежде чем полностью затянуть винты.

Всегда используйте отвертку правильного размера, подходящую для используемых вами винтов, соскальзывающая отвертка может легко поцарапать дверную ручку.

No related posts.
