Параметры светодиодных светильников — на что обратить внимание

Часто покупка светодиодного светильника заканчивается всплеском отрицательных эмоций, которые связаны с нарушением привычных параметров светового оформления. Недостаточная или излишняя освещенность, искажение цветового восприятия или быстрая утомляемость глаз — все эти проблемы говорят о недостаточном внимании к параметрам осветительного прибора при его выборе.

---

Современный светодиодный светильник обладает целым рядом различных характеристик, которые отличают его от традиционных ламп накаливания. Небольшой анализ этих параметров и их грамотный учет при выборе, позволит купить нужный источник света по обоснованной цене.

Мощность и световой поток

Основной характеристикой источника света, к которому привык потребитель при выборе светильника, выступает его мощность. В светодиодных приборах освещения к этому показателю добавляется световой поток.

Он есть и у ламп накаливания, но приводить его величину не было необходимости, так как световой поток «лампочки Ильича» связан с мощностью прямой зависимостью.

У светодиодных светильников отсутствует прямая связь мощности и светового потока, и этот факт часто выступает источником ошибок.

Для грамотной замены ламп накаливания необходимо запомнить типовую величину светового потока этой лампы на 1 ватт паспортной мощности — ориентировочно 12 люмен. Так, к примеру, лампа накаливания 100 Вт выдает световой поток 1200 люмен.

Часто встречается мнение, что для замены лампы накаливания на светодиоды, нужно мощность лампочки разделить на 10. Полученная величина будет соответствовать мощности светодиодного светильника.

На практике часто выходит так, что заглянув в характеристики светодиодной лампы на 10 Вт, мы увидим световой поток — 600-700 люмен.

Такой поток почти в два раза уступает световым характеристикам лампы накаливания, что выступает источником разочарования при покупке.

Световая отдача и производители светодиодов

Для оценки качества светодиодных источников света принято учитывать такой косвенный показатель работы светильника, как световая отдача. Он показывает сколько единиц светового потока излучает светильник на 1 Вт подводимой мощности. Так светодиодная лампа мощностью 10 Вт со световым потоком 700 люмен имеет световую отдачу 70 люмен на ватт.

Качество светодиодных светильников напрямую связано с производителями светодиодов, репутация или имя которых выступают критериями выбора. Световая отдача светодиодов мировых лидеров составляет величину 120 и более люмен на 1 Вт, в гарантированный срок службы более 50 000 часов.

Производителей с проверенным качеством выпускаемых светодиодов или матриц не так много, и при выборе светодиодных светильников не будет лишним держать в уме их названия. Это компании Nichia, Osram, Cree, LG Innotek, Lumileds Lighting и производитель светодиодных кристаллов — Epistar.

Цветовая температура

Такой параметр осветительных приборов как цветовая температура стал популярным с появлением люминесцентных источников света, светильники с теплым или холодным светом стали постоянным источником споров о качестве создаваемого ими освещения.

Сложности выбора светильника по цветовой температуре определяются их различным воздействием на функциональное состояние человека. Холодный белый свет мобилизует человека, а теплый белый, наоборот, действует расслабляюще. Этот факт нужно учитывать при выборе.

В качестве стандартного ориентира можно запомнить, что привычное и традиционное освещение с лампами накаливания создают светодиодные приборы освещения с цветовой температурой меньше 3000 К.

Коэффициент пульсации и качество драйвера

Качество светодиодного источника света определяет не только качество установленных в нем светодиодов, но и параметры источника питания или драйвера. Связано это с тем, что при питании от сети 220 вольт, драйверы недобросовестных производителей имеют низкий уровень фильтрации питающего напряжения для светодиодов.

Светильники с драйвером плохого качества излучают пульсирующий свет, но этот эффект не виден для глаза, так как частота пульсации лежит в диапазоне выше 100 Гц. Мерцающий свет отрицательно сказывается на эмоциональном состоянии человека, ощущению усталости или дискомфорта.

Для контроля за качеством света был введен такой показатель, как коэффициент пульсации. Он выражается в процентах, где за ноль принято полное отсутствие мерцания осветительного прибора.

При выборе источников света на светодиодах нужно учитывать, что у светильников достойного качества коэффициент пульсации не должен превышать величину 5 %.

Индекс цветопередачи

Индекс цветопередачи относится к характеристикам второго плана, но часто встречаются ситуации, когда учет индекса цветопередачи при выбореприбора освещения положительно скажется на состоянии человека или результатах его труда. Это относится ко всем сферам, где работа человека связана с восприятием цвета или мелких деталей — моделирование одежды, дизайн или архитектура, торговля тканями и т.д.

Принято считать, что светильники хорошего качества имеют индекс цветопередачи больше 80 единиц, а светильники класса люкс — больше 90.

Заключение

Выбор светодиодного светильника по комплексу параметров поможет избежать не только явных ошибок и недоразумений, но и создать оптимальные условия освещения, которые положительно скажутся на здоровье или эмоциональном состоянии людей.

Характеристики светодиодных светильников.

Главная / ИНФОРМ / Светодиодный светильник характеристики и нормы освещения.

Производственные помещения зачастую имеют мало общего с офисными и жилыми, поэтому требования к их освещению сильно отличаются. Кроме соответствия санитарно-гигиеническим нормам системы освещения производственных помещений должны соответствовать своим специфическим характеристикам.

На что же следует обратить внимание при выборе светильников и как отличить правильный от неправильного? Следует помнить, что светодиодное освещение – это не только светодиоды, но весь комплект, включающий источник тока, излучатель света и корпус.Светильник светодиодный технические характеристики должны соответствовать нормам и гостам Российской Федерации.Светодиодные светильники компании Ледоригинал сертифицированы по всем правилам.

Зачастую на производстве используются подвесные светильники. Подвешенные на правильной высоте, они обеспечивают максимально эффективное и равномерное освещение без резких теней. Реже используются настенные светильники – для освещения отдельных рабочих мест. В целом тип и форма светильников определяется спецификой производства и внешними условиями. Однако, независимо от этих факторов промышленные светильники зачастую довольно велики по размерам. Это связано с большой мощностью таких светильников. В них установлено большое количество светодиодов, требующих обязательного охлаждения.

Радиатор должен быть металлическим и достаточного размера, чтобы предохранить светодиоды от перегрева. Частично эту функцию выполняет также и корпус правильного светодиодного светильника. В любом случае, температура светодиодов независимо от внешних условий не должна превышать 40ºС.

 Поскольку именно от качества светодиодов во многом зависит срок службы и общее качество светильника, то стоит выяснить, что именно за светодиоды и какой фирмы использованы в конструкции. Добросовестные производители используют светодиоды только известных марок, поставляющих комплектующие гарантированного качества, и всегда готовы предоставить полную информацию по этому вопросу. светильник светодиодный технические характеристики.Непрозрачная информация о светодиодах либо использование светодиодов безымянного производителя – веская причина отказаться от покупки.

 Блок питания в светильнике обязательно должен иметь предохранительную защиту от скачков напряжения в сети свыше 600V, от пробоя светодиода и обязательно защиту от температурного перегрева. В конструкции качественных промышленных светильников обязательно наличие фильтров гармоник, обеспечивающих защиту от излучающих помех в сеть 220V, то есть блокирующих помехи для другого оборудования.

 Отдельно стоит сказать о корпусе. Это важная часть светильника, от которой во многом зависит охлаждение светодиодов, поэтому это не может быть стандартный дешёвый корпус как для ламп других типов. Также корпус должен по своим характеристикам соответствовать внешним условиям на вашем производстве, обеспечивать защиту от влаги, пыли, вибраций и прочих вредных факторов и иметь соответствующую маркировку.

Характеристики и особенности светодиодных ламп для дома — Ремонт квартиры

Светодиодные элементы освещения, в том числе лампа светодиодная е27, помогают снизить затраты на оплату электричества, ведь их энергопотребление в несколько раз ниже. Разовая затрата на покупку ламп окупается примерно через полгода и далее хозяева дома получают чистый профит – это ли не прямая выгода?

Такая простота осложняется тем, что осветительные элементы надо правильно выбрать по характеристикам. Это поможет максимально экономить и не сидеть в полутьме с надеждой на небольшой счёт по оплате услуг энергосетей.

На какие характеристики обратить внимание

Перед покупкой приборов обратите внимание на характеристики светодиодных ламп для дома. Они указываются на упаковке, также подсказать основные характеристики поможет продавец. Итак, советуем обратить внимание на:

1. Тип цоколя.
2. Мощность.
3. Силу светового потока.
4. Диапазон рабочей и цветовой температуры.
5. Уровень защиты.
6. Напряжение питания.
7. Срок службы.

Некоторые технические характеристики светодиодных ламп, например, срок службы, могут меняться в зависимости от особенностей использования элемента освещения, то есть частоты его включения и длительности работы.

Выбираем цоколь и мощность

Начнём выбор с цоколя, ведь он должен совпадать с патроном и если этого не будет, то и толку от лампочки также не предвидится. Стандартный цоколь – это E27, он подходит для обычных (больших) патронов, которые были наиболее распространены до недавнего времени. В последнее время многие люстры и бра имеют по умолчанию маленький патрон, под него подойдёт E14. Есть ещё и цоколь E40, но он редко используется для помещения в жилом доме.

Резюмируя – стандартный размер, всем известный с детства – это E27, маленький цоколь для новых люстр, бра и светильников – это E14.

Мощность – это соотношение потребляемой и преобразованной в свет энергии. Мы привыкли видеть на старых лампах цифры 40, 60, 100 Вт. На новых светодиодных элементах таких значений вы не увидите, ведь они потребляют мало электричества, но преобразовывают его в большое количество световой энергии.

Вот таблица, в которой показана мощность старых ламп накаливания (ЛН) и равная им по преобразованию электричества в свет мощность светодиодных элементов + общая сила светового потока. При покупке обратите внимание на силу светового потока, некоторые производители указывают худшие значения. Т.е. покупая 8 ваттную лампочку, она может соответствовать 500 Лм, а это не является эквивалентом 60 Вт.

Старая ЛН, Вт	Светодиод, Вт	Сила светового потока, Лм
40	4-5	400
60	6-8	700
75	8-11	900
100	11-14	1200

Световой поток и диапазон температур

Со световым потоком всё понятно, он измеряется в Люменах и характеризует силу светового потока. Рядовому потребителю проще ориентироваться на мощность приборов, чем он мощнее, тем больше сила выделяемой световой энергии. Таблица выше это полностью доказывает, избавляя от необходимости углубления в дебри физики.

Нет ничего сложного и с параметрами рабочей температуры. Эта характеристика указывает, при какой температуре можно использовать светодиодные светильники. Для дома тут проблем нет, можно на этот пункт не обращать внимания, а если выбираете прибор для улицы или не отапливаемого помещения, то посмотрите, что рекомендует производитель.

Результаты тестов светодиодных лампочек известных производителей

Сложнее разобрать с пунктом цветовая температура (ЦТ), который показывает цвет свечения светодиода. Измеряется величина в Кельвинах. Если коротко, то чем больше цветовая температура, тем свет более «холодный» и наоборот.

Пример. ЦТ голубого неба в 12 дня равняется примерно 7000 К, а свет солнца в это же время около 4000 К. Объясняется это просто – небо голубое, в голубой цвет относится к холодным.

Старые лампы имеют ЦТ от 2200 до 2900, у светодиодов этот показатель имеет более широкие границы – это также его достоинства. В жилых комнатах лучше использовать светодиоды теплого света (2600-3500), в кабинете холодного (от 4200), так как он повышает работоспособность. Указана маркировка ЦТ на упаковке.

Напряжение питания и срок службы

Начнём со срока службы (СС), так как на него часто обращают внимание в первую очередь. Первое – не путайте срок службы с гарантийным периодом, второе ─ измеряется он не в днях, месяцах или годах, а в часах работы. У светодиода срок службы 30-50 тысяч часов, отсюда и делайте выводы.

Сравнение экономии ламп накаливания, энергосберегающих и светодиодных

Пример. Лампочка включается на 4 часа в день, значит, в среднем она прослужит 1000 дней или около 3 лет. На СС также влияет количество включений и выключений электроприбора, желательно не включать/выключать его каждые 5 минут – это продлит срок работы светильника. Добиваться у продавца конкретного ответа, сколько лет проработает лампочка не нужно, он его просто физически не сможет дать. Минимальный срок работы по времени можно теоретически узнать, разделив количество часов срока службы на 24. Так получится цифра, соответствующая сроку работы прибора без выключения. Грубо и не нужно.

Напряжение питания в элементах, которые предлагает торговля в РФ, 220 В при частоте 50 Гц. Тут тоже всё понятно и проблем при покупке нет, лампы светодиодные с цоколем E27 и E14 можно использовать в любой домашней электросети. Учтите лишь, что заграницей напряжение питания в сети может быть другим, поэтому наши лампочки для их сети, и их светодиоды для нашей, скорее всего, не подойдут.

Взяв на вооружение эти сравнительные характеристики ламп накаливания и светодиодных элементов, вы купите светодиоды для дома с оптимальными параметрами, а они прослужат долго и позволят в полной мере почувствовать на себе силу электрификации.

Все про технические характеристики светодиодных ламп и светильников

Уже сегодня светодиодные светильники и лампы широко применяются для искусственного освещения помещений в доме, квартире, офисах и гаражах. За последние годы благодаря развитию технологий значительно снизились цены на светодиоды и продукцию, в которых они применяются. Светодиодные лампы  сегодня лучший вариант для организации освещения,  благодаря высокой экономичности и самым продолжительным срокам службы по сравнению с другими видами ламп.

Да, Вам придется заметно раскошелится и купить дорогостоящую светодиодную лампу и светильник, но за то Вы экономите в будущем при расчетах за потребленную электроэнергию, а так же на отсутствии необходимости в последующем обслуживании  и ремонте, благодаря их высокой надежности работы, в том числе и в жестких условиях их использования (перепадов температур и электрического напряжения, механических воздействий, частого включения- выключения и т. п.).

Светодиодные лампы отличаются по размерам и типам цоколя, температуры свечения и, главное по рабочему напряжению от 12 Вольт до 220 В. Повторятся не буду об этих характеристиках Я подробно рассказывал в своей статье “общие характеристики разных видов ламп”!

Сегодня Я расскажу об технических характеристиках, которые касаются только светодиодной продукции, что поможет Вам сделать правильный выбор при покупке.

Внимание! Аббревиатура LED является сокращением от английских слов «light-emitting diode», которые дословно переводятся на русский язык, как  «светоизлучающий диод», т. е. это второе название светодиода.

Основные технические характеристики светодиодных ламп.

1. Мощность лампы, которая указывается в Ваттах (W  или Watt).
2. Тип цоколя. Обращайте внимание при покупке, а иначе лампа не подойдет к вашему светильнику.
3. Световой оттенок от 2700К (теплый) до 4500К (холодный).
4. Рабочее напряжение от 12 Вольт постоянного тока (требуется подключение через блок питания) до 220 В переменного тока электросети вашего дома!
5. Срок службы  в часах , который зависит от типа применяемых светодиодов.

Подробно не буду останавливаться на основных характеристиках- при желании более подробно с ними Вы можете ознакомится на этой странице.
Главное помните, что на первые четыре пункта обязательно следует обращать внимание при покупке.

Второстепенные технические характеристики светодиодных ламп.

1. Эффективность, которая измеряется в Лм/Вт. Этот параметр показывает уровень светоотдачи на потребляемую мощность, которая благодаря новым технологиям и разработкам сегодня достигает отметки  130 – 160 лм/Вт, но большинство LED продукции все еще производится с более низкой почти на половину эффективностью равной 100 лм/Вт. Давайте сравним этот параметр с таким же, как и у обычной лампы накаливания, у которой он равен в среднем около 15 Лм/Вт. Расчет делается просто делением соответствующих величин. После деления Мы видим десятикратное превосходство новейших светодиодов по экономии электроэнергии при одинаковом световом потоке.
2. Температура рабочей среды для большинства светодиодов варьируется в широких пределах от — 60 до +40 С°.
3. Обращайте внимание на направление светового потока. В люстру или светильник покупайте светодиодные лампы, излучающие свет равномерно во все стороны, как и лампочки накаливания и с большим углом излучения, а вот для настольного или настенного- подойдет лампа с узконаправленным световым потоком.
4. Количество светодиодов. В одной лампе может быть один или десятки светодиодов, которые суммарно и обеспечивают общий световой поток.
5. Если необходима возможность регулировки уровня яркости для совместной работы со специальным выключателем-регулятором подойдут только специальные диммерные модели.
6. Они бывают как накладного типа, так и встраиваемые.
7. Будьте внимательны с моделями светодиодных ламп с радиаторами охлаждения.  Их следует устанавливать в хорошо вентилируемых местах или светильниках.
8. Иногда, указывается рабочий диапазон напряжений. Нередко он равняется от 100 до 265 В. Это означает, что скачки напряжения никак не отразятся на работе светоприбора, в отличии от лампы накаливания, которая при это будет то тускнеть, то наоборот ярко светить.

Технические характеристики светодиодных  светильников.

При покупке светодиодных светильников и люстр следует уделять внимание электротехническим характеристикам изложенным выше, а так же непосредственно  особенностям самих конструкций светильников от которых зависит тип установки (накладной или встраиваемый). Еще один важный параметр- это класс защищенности IP: так например, Ip 44- брызгозащищенные, а IP 65-67- можно устанавливать на улице и да же в воде.

Опять же ознакомитесь с инструкцией и соблюдайте рекомендации производителя  по выбору места для установки для обеспечения достаточного уровня отвода тепла!

Светодиодные светильники могут обладать дополнительными функциями такими, как противовандальными, с датчиком движения или звука.

Ну и главное, конечно это выбирайте светильник исходя из его предназначения- для подсветки, декоративного или общего освещения, уличного, ландшафтного или фасадного и т. д.

Характеристики светодиодных прожекторов.

При выборе прожекторов на светодиодах следует руководствоваться рекомендациями выше изложенными, а так же из своего опыта рекомендую для улицы использовать модели с прочными корпусами из алюминия и закаленным стеклом. Рекомендую прочесть нашу статью с рекомендациями по выбору разнотипных прожекторов.

Я постарался доступно изложить все о характеристиках светодиодной продукции. Дополнительно советую прочитать нашу статью об устройстве и подключении  светодиодных светильников.

где используются, применениедля дома, виды, диапазон рабочих температур, описание, какие применяются

Светодиодные лампы – это самые экономичные, безопасные и долговечные источники света.

По сравнению с люминесцентными лампами и лампами накаливания они потребляют меньше электроэнергии и абсолютно безопасны для здоровья.

Широкий спектр и гамма цветов диодных ламп позволяют создавать эксклюзивные варианты освещения, а цвет свечения комфортно воспринимается человеческим глазом.

Область применения

Сегодня светодиодные лампы применяются во всех сферах нашей жизни:

• в быту;
• на работе;
• на рекламных вывесках;
• на улице;
• в электроприборах, в автомобилях и пр.

Для дома

Дизайнеры активно используют светодиодные лампочки для создания ярких и стильных интерьерных решений. Диоды ценят за простоту монтажа, широкий вариативный ряд моделей (различных по форме и цвету), а также длительный срок эксплуатации.

Согласитесь, мало толку от прекрасного интерьерного решения, если им можно любоваться только при дневном свете, а как только наступают сумерки и включается искусственное освещение, то всё очарование вашего дома исчезает под равнодушным светом ламп накаливания.

Другое дело, когда ваш дом днем, вечером и ночью выглядит совершенно по-разному. И этот эффект создают именно светодиодные светильники с их бесконечным разнообразием форм, расцветок и размеров.

Если маленький ребёнок капризничает и засыпает только при включенном свете, тогда лучшим выходом станет обустройство в детской комнате светодиодного светильника с дистанционным радиоуправляемым диммером для ламп. Когда ребенок только засыпает, можно установить максимальную яркость, чтобы ему не было страшно. А когда заснёт, вы сможете убрать яркость до минимума, даже не заходя к нему в комнату.

Фото домашнего интерьера с использованием диодного освещения

В офисах и на промышленных объектах

Западные корпорации уже давно в освещении офисных помещений отдают предпочтение светодиодным лампам дневного света. Да, они стоят дороже традиционных ламп накаливания, но зато у диодов низкий уровень потребления электричества и ресурс эксплуатации, исчисляющийся 80-100 тыс. часами работы. Лучше один раз переплатить, чтобы потом десять лет подряд экономить – вот главный довод приобретения светодиодных ламп.

Широкое применение светодиодных светильников на производстве обусловлено их высокой надежностью и невосприимчивостью к негативным воздействиям окружающей среды. Лампы со светодиодами не восприимчивы к вибрациям и небольшим динамическим ударам, к резким перепадам температуры, к воздействию пыли и слабоагрессивных химических веществ.

Рекомендуем Вам также более подробно ознакомиться с ультрафиолетовыми лампочками.

Склад, освещенный светодиодными лампами

Диодные лампы активно используют для лабораторий, где свет должен быть стабильным и ярким

Для рекламных вывесок

Рекламщики одни из первых уяснили всю выгодность применения светодиодов для создания световой наружной рекламы и освещения вывесок и логотипов. Длительный срок службы светодиодов, низкий уровень электропотребления и широкая цветовая гамма позволяли снизить себестоимость эксплуатации наружной рекламы и значительно расширить её визуальные возможности.

Применение точечных и узконаправленных светильников при освещении витрин магазинов позволило концентрировать взгляды прохожих точно на выставленных товарах и манекенах. Это позволило преподносить рекламируемый на витринах товар целевой аудитории максимально эффективно и точно, увеличивая процент отдачи от рекламы.

Так как светодиоды не нагреваются при работе, то их можно использовать при подсветке витрин и лотков с охлажденными и замороженными продуктами.

Этим вы добьётесь двойной экономии электроэнергии: меньше электричества расходуется на освещение и на поддержание низкой температуры в витрине или лотке.

На улице

Последний модный тренд европейских, российских и американских городских муниципалитетов – это применение светодиодных ламп для освещения улиц и площадей. Выгода очевидна – одна лампа, даже очень яркая, прослужит порядка десяти лет, а расходы на оплату счетов за электричество – снизятся.

Если лампы накаливания при сильных морозах работать отказываются – они попросту из-за разницы температур трескаются, то светодиоды, не выделяющие тепла при работе, могут спокойно работать даже при очень низкой температуре.

Использование датчиков освещения позволяет исключить напрасное расходование электроэнергии на освещение в светлое время суток. Прибор будет включаться и выключаться автоматически, в зависимости от уровня освещенности.

Прожектор светодиодный – это наиболее простой, эффективный и экономичный способ освещения в ночное время, при неблагоприятных погодных условиях производственных, погрузочно-разгрузочных и иных открытых площадках на промышленных объектах.

В технических устройствах

Все световые индикаторы в любой технике бытового и промышленного назначения – это светодиоды. Более того, сегодня светодиодные лампы стали все активнее применять производители автомобилей. Габаритные огни, передняя и задняя оптика – всё это, в первую очередь, на автомобилях премиум-класса, теперь изготавливается из светодиодных ламп.

Технические характеристики

Технические параметры светодиодных ламп оцениваются аналогично, например, с характеристиками энергосберегающих ламп. Свойства и характеристики светодиодов определили основные сферы их использования.

По технико-эксплуатационным критериям светодиоды для бытового и промышленного предназначения серьёзно различаются между собой. Рассмотрим основные технические параметры светодиодных светильников.

Внутреннее устройство LED лампы

Устройство LED ламп малой и высокой мощности

Потребляемая мощность и рабочее напряжение

Потребляемая мощность бытовых светодиодных ламп варьируется от 1 до 10 Вт. А мощность светодиодных лент обычно составляет 12 Вт или 24 Вт, хотя в продаже можно встретить и ленты с другими показателями по мощности. Количество светодиодов в 12-ваттной ленте варьируется от 30 до 120 штук, в 24-ваттной ленте – от 120 до 240 штук.

Потребляемая мощность светодиодных вывесок и наружной рекламы также будет зависеть от количества используемых в них светодиодов. У уличных светодиодных ламп потребляемая мощность варьируется от 80 до 200 Вт, причем, последний показатель характерен для светодиодных прожекторов. Наконец, мощность светодиодных ламп дальнего и ближнего света у автомобилей составляет, как правило, 25 Вт.

Мощность светодиодных ламп вовсе не указывает на яркость их светимости. Величина светимости – это люмен. Ватт – это величина скорости расходования электричества из сети.

Рабочее напряжение светодиодных ламп определяется их предназначением. Бытовые светильники запитываются переменным током из сети 220В, светодиодные промышленные светильники могут подключаться к 380-вольтной трёхфазной сети, наконец, светодиодная лампа с аккумулятором станет незаменимой в автомобиле.

Возможность подключения светодиодной лампы к той или иной сети определяется характеристиками блока питания. Сами светодиоды функционируют от постоянного тока.

Основные характеристики светодиодных ламп, на примере изделия от компании Odeon

Типы цоколей

Е14/Е27 – это наиболее распространённый цоколь, предложенный ещё самим Эдисоном, о чём литера “Е” как бы намекает. Цифры – это диаметр в миллиметрах. Цоколи Е14 устанавливаются в настольных лампах, торшерах и в бра. Лампочки в этом цоколе имеют, как правило, вытянутую форму.

Диодная лампа с цоколем E27 может быть легко вкручена в стандартный патрон

GU10 обладает двухштырьковым разъёмом с утолщением на конце. Ранее он использовался для газоразрядных ламп. Литера “G” в наименовании цоколя свидетельствует о наличие штырьков, а литера “”U – о наличие утолщений на конце, цифра 10 указывает, что штырьки расставлены друг от друга на 10 мм. Чаще всего данный цоколь используется в светодиодных рефлекторных лампах, устанавливаемых встраиваемых в потолок лампах.

Цоколь GU10 считается наиболее безопасным, поэтому именно ему следует отдавать предпочтение, если в вашей сети часто случаются перепады напряжения.

GU5.3 – еще один штырьковый цоколь без утолщения на конце, хотя в его обозначении и имеется литера U. Дело в том, что светильники с данным цоколем пришли на замену галогенных лампам. А вот у их цоколей как раз и были утолщения на концах. Светодиоды с этим цоколем чаще всего используют для точечных светильников в гипсокартоне.

G13 – штырьковый цоколь применяется в линейных светодиодных лампах типа ST8, освещающих большие площади с высокими потолками.

При покупке цоколя G13 обратите внимание на расположение патрона. Если он в светильнике расположен под прямым углом, тогда свет будет распространяться параллельно полу, а не сверху вниз.

Лампу Т10, как и Н4 и Р27 в основном применяют для автомобильного освещения. При подсветке номерного знака, для габаритных, противотуманных и поворотных огней, а также для салона. Т8 предназначена для освещения офисных помещений.

Автомобильная светодиодная лампа h37

Лампа Т8 для использования в коммерческих помещениях

LED лампа с цоколем T10

Цветовая температура

Оптимальным для человека считается освещение, имитирующее дневной свет. Следовательно, для настольных ламп необходимо выбирать светодиоды с температурой свечения 4200-5500 К. Такие светодиоды подойдут практически для любого помещения жилого и производственного назначения. Хотя бывают и исключения

Так, для освещения спален лучше выбирать светодиоды с цветовой температурой 2700-4200 К. Они светят мягким белым светом, который будет способствовать созданию атмосферы уюта в спальне.

Светодиоды с цветовой температурой 5000-6500 К генерируют ярко-белый, «зимний» свет. При таком освещении человек чувствует прилив энергии, и поэтому устанавливают такие светильники в гараж, в ванные комнаты на кухне. Правда, в последнем случае лучше обустроить комбинированное освещение. Ярко-белые светодиодные лампы включать за завтраком для получения дополнительной бодрости, а за ужином включать светодиоды с мягким расслабляющим белым светом, который бы помог снять напряжение прошедшего рабочего дня.

Нельзя использовать светодиодные лампы для чтения с цветовой температурой больше 6500 К. Слишком яркий свет нанесет вред вашему зрению.

Диапазон рабочих температур окружающей среды и световой поток

Полупроводниковая природа светодиодов обуславливает широкий температурный диапазон их работы. Они способны светить и при 50-градусном морозе, и при 60-градусной жаре.

Таблица соответствия яркости освещения

Мощность светодиода, Вт	Мощность светового потока, люмен
2-3	≈ 250
4-5	≈ 400
8-10	≈ 700
11-12	≈ 900
13-15	≈ 1200
16-20	≈ 1800
21-30	≈ 2500

Для сравнения, 60-ваттная лампа накаливания испускает световой поток равный 710 люменам.

Рекомендуем также более подробно ознакомиться с таблицей светового потока светодиодных ламп.

Лампы с диммером

Диммер – это регулятор мощности светодиодных ламп. С их помощью корректируется яркость свечения.

Существуют различные типы диммеров под светодиодные лампы:

1. Встраиваемые в стену. Достоинства: всегда находятся на одном месте, простота управления. Недостатки: недостаточный функционал, хотя для простых точечных светильников большого разнообразия и не требуется.
2. Дистанционные. Достоинства: возможность управления освещением из любой комнаты дома (только радиоуправляемые диммеры), широкие функциональные возможности для создания цветовых инсталляций (некоторые модели обладают до 256 уровней регулировки).

Чаще всего диммеры используются для регулировки мощности светодиодных лент, применяемых для подсветки и световых инсталляций. Они и продаются уже с диммерами в комплекте.

Схемы подключения светодиодных ламп

Светодиоды работают только от постоянного тока. Однако, если при покупке бытовой светодиодной лампы, на ней указано рабочее напряжение в 220 В, значит, блок питания уже встроен в светильник, и его можно подключать к сети точно так же, как и обычную люстру.

Схема подключения лампы с диодами, на примере T8

Схема подключения лампы диодной (220В)

Если вы приобрели 12- или 24-вольтную лампу, то для её подключения к сети необходим преобразователь переменного тока в постоянный с уменьшением до необходимой величины. Его можно сделать самостоятельно из диодного мостика, подсоединив к нему емкость и гасящий резистор. Но лучше просто купить заводской блок питания, он и надёжнее, и безопаснее, и долговечнее.

При покупке блока питания, чтобы величина выходного напряжения совпадала с напряжением светодиодной лампы (12 или 24 В). Аналогично и с максимально допустимой величиной тока – 350 или 700 мА.

Светодиодные лампы к одному блоку питания подключаются параллельно.

Суммарная мощность подключённых светодиодных ламп не должна превышать мощность блока питания. Сечение же подключаемой к блоку питания проводки должно быть достаточным про проведения соответствующей силы тока.

Видео

Данное видео подробно расскажет Вам про технические характеристики светодиодных ламп.

Таким образом, светодиодные светильники следует выбирать исходя из их технических характеристик – потребляемая мощность, рабочее напряжение, тип цоколя, цветовая температура и светового потока. Именно эти технические характеристики и определят область применения конкретного светодиодного светильника.

Светодиодные лампы и их сравнение с традиционными

Лампочка Ильича с нитью накала, ставшая символом электрификации России (СССР) и массового перехода на электрическое освещение не только в городах, но и в самых отдалённых и небольших населённых пунктах страны, в наши дни уступает место более современным и эффективным источникам света.

Пройдя через несколько этапов технологического развития, современная светодиодная лампа относится уже не к электрике, а к электронике: свет излучается полупроводниковым элементом – светоизлучающим диодом (LED – light-emitting diode), а сама она может быть частью «умного дома» («smart building»). Характеристики светодиодной лампы такие как: световой поток, коэффициент пульсаций, а в некоторых случаях регулируемые интенсивность и цвет свечения – задаются встроенным в лампу источником питания – ещё одним элементом из микроэлектронных компонентов в её составе, который стабилизирует переменное напряжение бытовых сетей, выдаёт на светодиоды необходимый ток и в некоторых видах ламп принимает и обрабатывает управляющий сигнал. Для работы светодиодной лампы больше не нужны дополнительные стартеры и ПРА, устанавливаемые в светильник или около него.

Технические характеристики светодиодных ламп выводят их на лидирующие позиции в конкуренции с другими типами по таким параметрам, как безопасность, энергоэффективность, цветопередача, разнообразие форм и цоколей. При этом в светодиодной лампе уже нет ни хрупких элементов, как вольфрамовая нить и стеклянная колба; ни среды, насыщенной парами ртути; ни раскалённой поверхности, температура которой в традиционных лампах может достигать от 100 до 300°С в зависимости от типа и мощности.

Разнообразие форм-факторов и применяемых компонентов не только позволяет механически заменить один-в-один традиционные типы ламп, но и сделать это максимально незаметно для потребителей: грушевидные, типа «свеча» и филаментные (имитирующие нить накала) вытесняют лампы накаливания в люстрах и бытовых светильниках; линейные разной длины и диаметра неотличимы от люминесцентных; лампы типа «кукуруза» – аналог ДнаТ и ДРЛ.

Вариативность видов и характеристик светодиодных ламп позволяют использовать их в любых светильниках: от бытовых до промышленных и специального назначения, от утилитарных до декоративных, от офисных до уличных и садово-парковых.

Основные технические параметры светодиодных ламп

• Тип цоколя. Самые распространенные E27 «Стандарт», E14 «Миньон» применяются в маломощных светильниках для внутреннего освещения. В светильниках повышенной мощности (для улиц и в промышленности) используются лампы с патроном E27 и E40. LED-светильники с цоколями G4, GU5.3, GU10 заменяют галогенные лампы. Поворотный цоколь G13 устанавливается на линейных светодиодных лампах, служащих заменой люминесцентных ламп.
• Мощность. Это электрическая мощность, потребляемая из сети светодиодной лампой. Для сравнения мощности на упаковке, как правило, указывается эквивалентная лампа накаливания (см. ниже сравнительную таблицу).
• Световой поток. Для сравнения светового потока светодиодных ламп используется параметр, характеризующий энергоэффективность источника света. Он измеряется в люменах на Ватт (лм/Вт). Лампы накаливания имеют эффективность 10-12 лм/Вт, современные светодиодные – более 100 лм/Вт. Высокая энергоэффективность светодиодных ламп по сравнению другими лампами – главное их преимущество.
• Цветовая температура. Этот параметр характеризует цвет свечения. У ламп накаливания цветовая температура около 2400-2600 К, у дневного света и электролюминесцентных ламп – 4500-6000 К. У светодиодных ламп может быть с любая цветовая температура, значение которой указывается на упаковке, и даже разноцветная световая палитра (RGBW-лампочки).
• Индекс цветопередачи (CRI). Параметр, характеризующий корректность отображаемых цветов освещаемых объектов в сравнении с идеальным источником света. Максимальное значение равно 100, как у солнечного света.
• Коэффициент пульсации (Кп). Наряду с уровнем освещённости (количеством света) Кп является важнейшим параметром, влияющим на возникновение усталости, плохого самочувствия, снижения работоспособности и даже головной боли и крайне негативно отражается на самочувствии и здоровье при постоянном пребыванием под таким освещением, особенно в период формирования организма (в дошкольных и учебных заведениях). Российским законодательством (СП52.13330.2011) в помещениях с постоянным пребыванием людей в зависимости от разряда зрительной работы он нормируется на уровне не превышающем 10%, 15% или 20%. У ламп накаливания коэффициент пульсации составляет около 20%. Кп люминесцентных ламп около 50%, что является недопустимым в большинстве помещений. Коэффициент пульсации современных светодиодных ламп менее 5% (у лучших образцов
• Возможность регулировки (диммирования) яркости и цветности светодиодных ламп в сравнении с остальными источниками света гораздо шире. Присутствует не у всех светодиодных ламп, что тоже указывается на упаковке.

Сравнение светодиодных и традиционных ламп (накаливания, галогенных и люминесцентных).

Сравнительная таблица

• КПД и энергоэффективность: до 80% энергии, потребленной лампой накаливания, уходит на нагревание вольфрамовой нити и только 20% преобразуются в свет. КПД галогенных – около 50%. Светодиодная лампа превращает в свет не меньше 95% потребленной электроэнергии.
• Срок службы лампы накаливания всего около 1 тысячи часов непрерывного свечения. Галогеновой лампы – до 2,5 тысяч часов, люминесцентной – около 7-10 тысяч часов. Светодиодная лампа работает до 100 тысяч часов.
• Спектр лампы накаливания – теплый белый (около 2600 К). Спектр галогеновой лампы близок к холодному белому цвету. Спектр светодиодной лампы может быть любым. Бывают даже разноцветные светодиодные лампы. Кроме того, цвет светодиодной лампы может регулироваться.
• Прочность и безопасность лампы. Колба включенной лампы разогревается до 200 градусов. Она легко разрушается не только ударом, но и каплей воды, попавшей на раскаленное стекло. Острые осколки стекла наносят глубокие и опасные травмы. Светодиодные лампы изготовлены в основном из пластика. Их температура не поднимается выше 50 градусов. Для разрушения светодиодной лампы необходимы значительные усилия.
• Экологическая безопасность: галогенным и ртутьсодержащим (люминесцентным) лампам требуется специальная утилизация. Кроме того, при повреждении люминесцентной лампы, её разрушении от удара или падения на твердую поверхность в воздух попадают пары ртути, потенциально опасные для здоровья. Светодиодные лампы выполнены без применения вредных для здоровья человека и окружающей среды газов и экологически безопасны, не требуют специальной утилизации.

Сравнение по большинству параметров явно в пользу светодиодных ламп. Более высокая цена LED-ламп быстро компенсируется экономией от низкого энергопотребления и значительно большего срока службы. Особенно ярко это проявляется в сравнении прожекторов на светодиодных и галогенных лампах: затраты на замену галогенных ламп на светодиодные окупаются за счет пониженного расхода электроэнергии и стоимости эксплуатации осветительных установок.

Полезные статьи от компании «Световые Технологии»

Основой конструкции светодиодных светильников, получивших к настоящему моменту широкое распространение, являются светодиоды. Эти миниатюрные полупроводниковые устройства излучают видимый свет при подаче на них электрического тока. Рассмотрим основные характеристики и типы светодиодных светильников, выпускаемых в наши дни.

Общие характеристики светодиодных светильников

Светильники, изготавливаемые на основе светодиодов, оценивают по ряду характеристик:

1. Потребляемая мощность. Характеризует количество электроэнергии, потребляемой в единицу времени. Светодиодные светильники имеют мощность от 3-5-до 280 Вт и более, что позволяет выбрать разновидности, оптимально подходящие для освещения жилых и административных помещений, подъездов, складов, производственных цехов, садово-парковых композиций и т. д.
2. Световой поток. Параметр характеризует количество излучаемой световой энергии. Измеряется в люменах (лм).
3. Диапазон рабочих температур. Указываются минимальная и максимально допустимая температура воздуха.
4. Степень защиты. Параметр информирует о защищенности лампы от пыли (первая цифра, следующая после аббревиатуры IP) и влаги (вторая цифра).
5. Цветовая температура. Параметр измеряется в кельвинах (К). Распространены приборы со следующими значениями температуры: 2700 К (дают теплый свет), 4200 К (вырабатывают белый свет естественного цвета), 6400 К (дают холодный белый свет).
6. Срок службы. Обозначает ресурс работы всех компонентов светильника.
7. Рабочее напряжение питания. В нашей стране для питания светодиодных светильников в большинстве случаев используется переменный ток напряжением 220 В и частотой 50 Гц.


Основные типы светодиодных светильников

Современные производители предлагают потребителям большое количество типов светодиодных светильников:

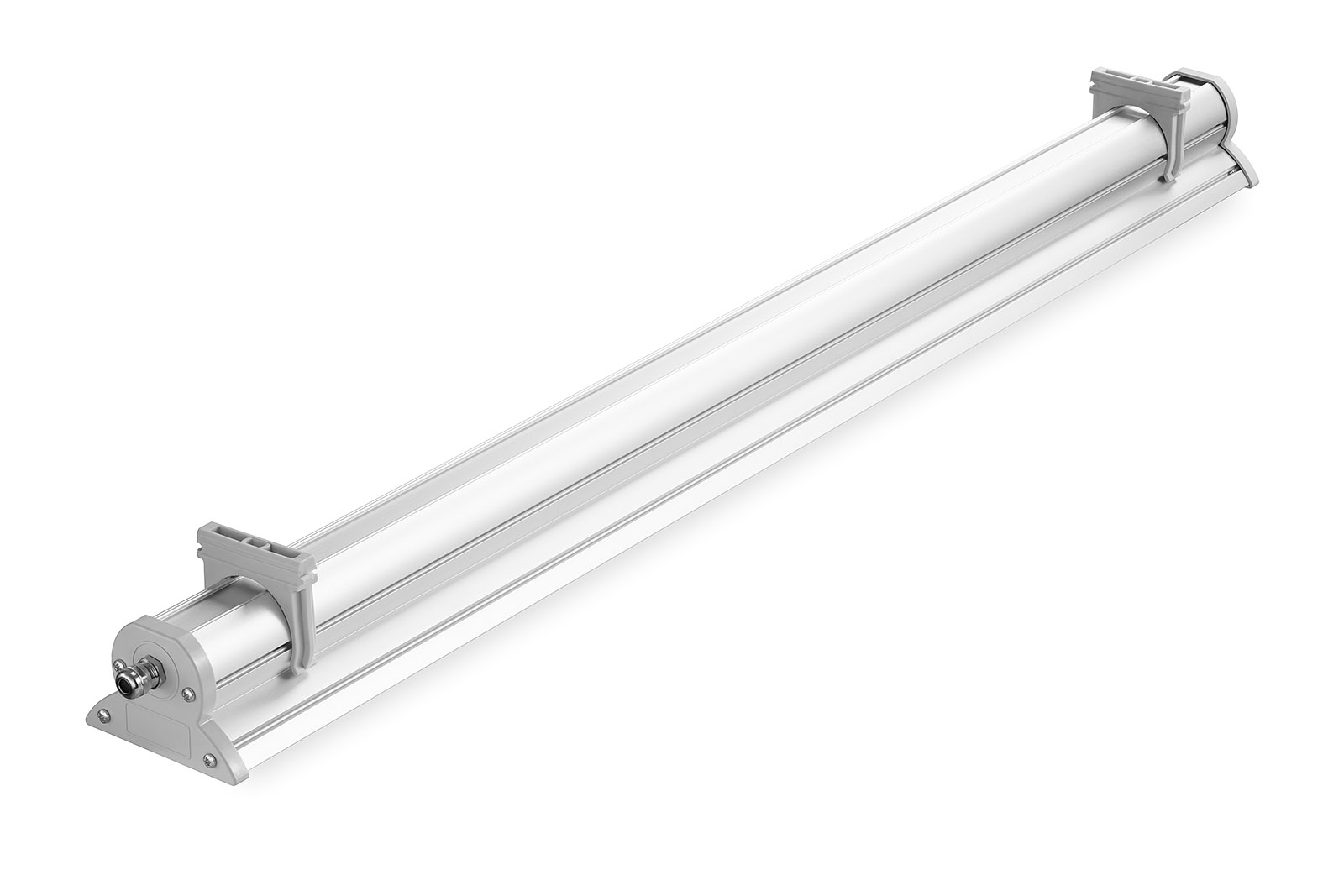

1. Линейные. Используются для обеспечения равномерного освещения объектов, имеющих большую протяженность.
2. Встраиваемвые. Предназначены, как следует из их названия, для установки на потолок. Имеют скрытое крепление (после монтажа видимой остается лишь рамка).
3. Настенные. Устанавливаются на вертикальные поверхности, имеют широкую сферу применения.
4. Промышленные. Этот тип светодиодных светильников рассчитан на эксплуатацию в цехах и на других объектах промышленности. Важнейшую роль в данном случае играют энергосберегающие свойства приборов.
5. Офисные. Могут использоваться как в офисах, так и в торговых центрах, а также в медучреждениях, гостиницах и на многих других объектах.
6. Уличные и складские. Характеристики светодиодных светильников этих типов позволяют  эксплуатировать их при неблагоприятных условиях (в частности, при низкой температуре воздуха и
   атмосферных осадках). В большинстве случаев генерируют очень яркий свет.
7. Светильники для ЖКХ. Такие модели часто выпускаются в антивандальном исполнении, нередко имеют автоматизированную систему включения.
8. Прожекторы. Характеризуются высочайшей яркостью. Разные виды этих led-светильников имеют существенно различающиеся диаграммы направленности света, что позволяет специалистам подобрать прибор для использования на любом объекте.
9. Ландшафтные. Применяются длясоздания декоративной подсветки скульптур, садово-парковых композиций и газонов.
10. Светильники для бассейнов и фонтанов. Отличаются максимальной устойчивостью к воздействию влаги. Обеспечивают эффектную подсветку фонтанов и бассейнов.


Выбор оптимальной мощности светодиодных светильников

Одним из главных критериев выбора светодиодных светильников является их мощность. Доказано, что при одинаковом световом потоке и яркости свечения осветительные led- приборы потребляют значительно меньше электроэнергии по сравнению с традиционными источниками света.

Даже если мощность светодиодного светильника всего 3-5 Вт, он может обеспечить качественное освещение небольшого помещения, например комнаты, лифта или лестничной площадки.

% PDF-1.4 % 1 0 объект >>> эндобдж 2 0 obj > поток 2019-01-16T15: 44: 21 + 09: 002019-01-16T15: 45 + 09: 002019-01-16T15: 45 + 09: 00Adobe InDesign CS5_J (7.0.4)

1JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUZJAwdGa AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA ALUDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6 f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8Ackprv6fgfb6R9mpj0bdPTb + 9T5JK bHT / APk / G / 4mv / qQkp8UxqPrT1TMzH9DGe7Ko6lYBmNyC3GqraT7Htd3Ezzx2SU7Y / xq / WEZFoLM K2iyrKdjvrrtDQ7HrdYwh9jm79WwfaElMz / jN + tGFW79p14DHZPT6s7EeG27W + o9rB6gaXEyJ0He NYSUi / 8AHT + tRptxRi4pzMe5rHuDXB5Y4OdDMZ1zXucNpmDp3CSk7P8AGh2 / Moa7DHT634uA / Pyn 2i3bc6uz0 / SpDnMIMfHWYKSkVv8AjQ + tj6svqeNjYYwcI4jra7A / 1Iy2bwxrg8A / ROsJKav1d + vP XKxd0rprcPGecjJyXZPULLnVFtTK / wBG0vtcQ7266x5JKfVejZz + pdKxc + z0999TXu9F2 + vcedjj EtnhJTdSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU13 / APKFP / E3f9VQkpXT / wDk / G / 4mv8A6kJK Ww + m4HTm2NwcevHFzzbaKmhu97uXOjklJTQb9Tvqqxxc3pOGHO3SRSyfeIcOOCDwkpJf9V / q7kta y / puNYG1Nx27q2nbU0y1g00APCSkTvqd9VXVOoPScTY8tLgKmiSwENOg7SUlJLfqr9Wr6qaLul4j 68YEUsNLCGAncQNOCTKSklv1e6Fc29tuBjvblljsgGtpFhrn0y / TXbOiSkNn1S + rFtIx7Ol4rq22 G4N9Jsb3Boc7jvtE / BJTq11101tppa2utgDWMaA1rWjQAAcBJTJJSklKSUpJSklKSUpJSklKSUpJ SklKSUpJTXf / AMoU / wDE3f8AVUJKV0 // AJPxv + Jr / wCpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSS lJKUkpSSlJKUkpSSlJKUkpSSlJKa7 / 8AlCn / AIm7 / qqElK6f / wAn43 / E1 / 8AUhJTk / W / M6nhYNNn S3PbY63a41t3HbtcfB3dJTyn7e + t3 + kv / wC2h / 6TSUr9vfW7 / SX / APbQ / wDSaSlft763f6S // тоф + k0lK / b31u / 0l / 8A20P / AEmkpX7e + t3 + kv8A + 2h / 6TSUr9vfW7 / SX / 8AbQ / 9JpKV + 3vrd / pL / wDt of8ApNJSv299bv8ASX / 9tD / 0mkpX7e + t3 + kv / wC2h / 6TSUr9vfW7 / SX / APbQ / wDSaSlft763f6S / / tof + k0lK / b31u / 0l / 8A20P / AEmkpX7e + t3 + kv8A + 2h / 6TSUr9vfW7 / SX / 8AbQ / 9JpKV + 3vrd / pL / wDtof8ApNJSv299bv8ASX / 9tD / 0mkp6n6n5vVM3GyH9Uc9z22AM9RuwxH9VqSnoElKSUpJTXf8A 8oU / 8Td / 1VCSldP / AOT8b / ia / wDqQkpM9geIdI / qkt / 6khJTD7PX4v8A + 3H / APkklK + z1 + L / APtx / wD5JJSvs9fi / wD7cf8A + SSUr7PX4v8A + 3H / APkklK + z1 + L / APtx / wD5JJSvs9fi / wD7cf8A + SSU r7PX4v8A + 3H / APkklK + z1 + L / APtx / wD5JJSvs9fi / wD7cf8A + SSUr7PX4v8A + 3H / APkklK + z1 + L / APtx / wD5JJSvs9fi / wD7cf8A + SSUr7PX4v8A + 3H / APkklK + z1 + L / APtx / wD5JJSvs9fi / wD7cf8A + SSUr7PX4v8A + 3H / APkklK + z1 + L / APtx / wD5JJSvs9fi / wD7cf8A + SSUr7PX4v8A + 3H / APkklJUl Nd // AChT / wATd / 1VCSldP / 5Pxv8Aia / + pCSmPUM37DW2zZ6m522JjtPgUlND / nD / AN1 / + n / 5gkpX / OH / ALr / APT / APMElK / 5w / 8Adf8A6f8A5gkpX / OH / uv / ANP / AMwSU2Ker + rjXZHpR6Me3dMz57Ul Nf8A5w / 91 / 8Ap / 8AmCSlf84f + 6 // AE // ADBJSv8AnD / 3X / 6f / mCSlf8AOH / uv / 0 // MElNnB6t9tv 9H0tntLp3TxH8kJKc36w / W39g5rMP7J9o31C3f6myJc9sR6bv3UyeThLJDHxBzR / jGn / ALz / APwf / wBQpnveC72PFmP8YU / 95 / 8A4N / 6iS9 / wV7Hiyh2 / n / tB / 4N / wCokvf8Fex4sx9fCf8AtD / 4N / 6i Q9 / wV7Hiyh25n / tD / wCC / ​​wDqJL3 / AAV7PiyZ9dh3ODWYJLjoALZJ / wDAkvf8Fez4srfrlZS8124G 1w5Bt / 8AUaXv + CvZ8UZ + vMf9ov8AwX / 1El7 / AIK9nxeoY7c0O4kAx8VOwoX / APKFP / E3f9VQkpXT / wDk / G / 4mv8A6kJKafX / AOjV / wBf + BSU4tdVlphgJSQ2KunW3Eta5st5Ezh4SjSkh6Pkjgtd8D / f CFKal2PdQYsaW / FJTbw / + TMz + x + VJLUpx7bzFYnxKSG9X0ckfpHkfD / Uo0q0h6LVGljgfMApUq2p k9NyMcF4 / SMHJbyPiEFJuhf00 / 1D + UJJed / xhCet0f8AhVn / AJ8tUGbdsYflecaFEypWhBSVoSQl aElJAgpnokpYpKYORU + oVfzTP6o / IroaZRP / AOUKf + Ju / wCqoSUrp / 8Ayfjf8TX / ANSElNTrrd1F TfGwD7wUlIn / AGfHdVhhoO7Ukj4pwQ3a2tDQGiAOIRQycBCSmoba7LvslvuDxp5FAqa1FWzEz6R2 e1oJ / rQmpbm1mHQ1tbQXEhoHi4 / 3coqcDrh2kswrzjY7RZY2C99hIY2dQA1pCSmpifXDI9Zrcqus sJALqdzds94JMpKeroyW2kMmdzS5p8QCA77pCSEOJSyjq7msENdWXAeEkIJDyv1 / aXdapP8A3VZ / 58tVfN8zZwfK8 + 2sworZUjayhakrGFJSZrCkpkGFJS + wpKUWFJTXyH + kJd34SQ + p0 / zNf9UfkV4N Пн / APKFP / E3f9VQkpXT / wDk / G / 4mv8A6kJKafX9Masj / SfwKSmi62vPY3c4V5DRAJ0Do8 + xRQxG V1TG9pZvaO5aT + LUrVTI5vUrva1m3zDT + UpWVUvW5mFN1zhZefotBmCe7ikpfGse / AzrXh4EsJPn KCU9WSMwVgQXAiW92uAPuHiCDBRtDQ6t9X6c473hzXjQPboY8DPKSmhifVWum4We6wtMjdEDzgJK ehprrwWere7btBa0d9YLvv2hJSLpmQ7J6m + 06SwgDwAhBLifXWk2dXpP / ddo / wCnYq2f5mxg + Vx6 8JzuBKhZUn2N7eQUkpK8UHmR4aJKSjEgapWpXoAJWpRrY3lK1InPqb5 / BJTQ6i4P2QIif4IhBfUq f5ln9UfkV4NIon / 8oU / 8Td / 1VCSldP8A + T8b / ia / + pCSmn1 / + jV / 1 / 4FJThJIZNssaIa4geRhJSn W2OEOe4jzJKSmKSm / h / 8mZn9j8qSWiCWmQYI4ISQ2K + o5lYgWFw / la / lSUyf1PMeI3BvwAStTWfY + w7rHFx8SZSU3 + hf00 / 1D + UJJRfWLGZd1Sp7 + BS0R / aeq2f5mxh + Vu4FWMysAN / EoQARMlh2DDxL mztIPiCUJgJhItHE6Xj + pLySPimAWvlJ07emYBqgNIPjuKkOONMQnK3n8vp + 22GOkT3UJ0ZgWpZV t0RSgc2CkppZ4jZ8 / wCCIUX1KkAU1gcbR + RXg0iif / yhT / xN3 / VUJKV0 / wD5Pxv + Jr / 6kJKa / Wuo O6djMuZinM3WbCwOa3aNrnb / AH8 / RjTXVJTjf86n / wDlO / 8Azm / + QSUr / nU // wAp3 / 5zf / IJKd6v J6c + tr3OpaXAEtLmyCRwkpl63Tf9JR97UlLjI6eAWi2kA8jc3VJS3rdN / wBJR97UlM6xiXAmr03g clu0 / kSUz9Gn / Rt + 4JKV6NP + jb9wSUu2utplrQ0 + IACSnn / rC7bn1 / 8AFD / qnqtn + ZsYflR42SQI UYK4hr5f1g6Zj2mjIyWMsEEsJ1EqWOHJkFxiSxyyQhuaYU / WDpRcNmQHHwa1xP4BH7pmH6J + xb95 wn9Ifa6deczJoFtLtzHTBgjgwdDB5CjlY0LIAC07XS + VGWQNSzHL3E9igm2nk1enYGdyJRCnO6kI DPn / AATggvp9JBprI42j8iuhplE // lCn / ibv + qoSUrp // J + N / wATX / 1ISU0PrNgnPwq2Nrx7Cy0O jKe + tgG1w0NT2GUlPNf83rf + 4 / Sv / YjI / wDS6SkrfqpnvaHMwemuaeCLsog / + DJKdLpv1P6eaHHq 2FS27edox7b9uyBE77SZmUlNv / md9XP + 4n / gtv8A6USUr / md9XP + 4n / gtv8A6USUr / md9XP + 4n / g tv8A6USU3 + ndKwOlMfXgVek2w7nDc50kafnuckptpKUkpSSnl / rTdXTnVusMD0m / 9U9Vs / zM + I1F pYmRXfWLKXbmnghRMg1eD + seTlU9fvNdJtkNI9m7gfBX + UzcEN2vmxiR1AKTC + svX6IZi4jK5iHm jie59qdkzcf6R + 1UMcI7QD3XRLL / ANk02Zh / TPL32GNsue97idsCJnwVHIRxFmiNE5sY + SOxUS + l 2kFJTndYqc2xtzNwIaASASOf9qNKBcbKL3OLHu3bdeNNddDAlGIpRNvqVP8ANM / qj8ivBplE / wD5 Qp / 4m7 / qqElK6f8A8n43 / E1 / 9SElOP8AXNtL + n0NuGOQLtzftW + A7Y9stNWodDikp5D0cLx6d / n5 f / kklPaY31i + rGHQzFxspjKqhtY2LDA + LmkpKS / 86 / q9 / wBzGf5r / wDyKSlf86 / q9 / 3MZ / mv / wDI pKdHGyaMyhmTjPFlVglrhImDHdJSVJSklKSUpJSklPnH + MvM9Pq + NiskOOOywkdx6lg0PM6KDKPU zY48UXIw + unDDWNE1sYIYYh5qAxLPGIAS39UFs5Xp1OZpveLD7SeA72wChwldo2AM40C6v7KC4SA 57ojtrsTeLXqmlrMzqpoDftmLW7u0TA + EuTqj4rbaOVn5bbA2rMBH0jBEnXxEoiI7Kt1mfWnDrAB ZY4 / 2R / 35LhKKdfpXWsbqTSA30nAwGPIl3wRWkNf6y01110WMaGlxcCQAJ4SQC9xT / Ms7e0fkV0N Uon / APKFP / E3f9VQkpXT / wDk / G / 4mv8A6kJKa / WOm39ToZVj5P2VzH7i / wBMWSIIiCR4pKcn / mn1 L / y2 / wDZZn / k0lK / 5p9S / wDLb / 2WZ / 5NJTd6X0C7CufZm5Tc5jm7WsdS1m0yDunc5JTp / YsP / QVf 5jf7klJGMZW0MY0NaOABACSmSSlJKUkpSSlJKfMf8aWKb + s47q37HDEZMkgFost0 / FQ5J8Mmxhjc XmMb6v2O / SOubO0uGwSJHaT8VFLP0plGIXbfy8s9JyqbcdjRVZXFlY0a8EpmMcQNrp6Fo17bHkVN tsLiXQHDST4BhTyaQA2mdPy7ACMcAeL3x / 39v5E3jCeFHfVZiPAe2qXDSAH8f1pRBtXC63S + i5XU qhZjWFzSDoHtrG4cs1PKbUj0RKUYt / onTMmjquPdbj21V02zY + z + RrI8RpyE / HGV6rchBjo6 / XgO rbPsOuxziQ6WzwNPmE7KKksiDHQvX1CKmA9mj8ishrIn / wDKFP8AxN3 / AFVCSldP / wCT8b / ia / 8A qQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkp82 / wAZWKb + t4794aBisBHf + cuKr5pVJtcuLi4GNaMJ ur3PBHAEa / ioT6meqRgs63l0dPMYzoPp2OO6YH0Y9vgnxhw6sc5O / hfUl7X + ozPLSRBirWD8bEiO JHuU3ul / VvpOVl2UZFuRd6Z2y6wMDjpMMa2f + knRgFkssnpsX6q / V / FE1YNTiODaDZr / ANcLlKIB iOWR6r5XSnv9I47GVmuQRG0QY49Np8FBPDkOxXRyAbsOo4mK / GDM5wZdG2tzXQ7bAB8JCeOKI9W6 hLXRr9HwcTGafTY7INhAdaBuLf633pA3vqqRL0Q0EKwwoH / 8oU / 8Td / 1VCSldP8A + T8b / ia / + pCS mwkpSSlJKUkpSSlJKUkpSSlJKUkpSSnzz / GG7 / LVLf8Auqw / + CXKtn + Zt8t8rzexr2bY1ULOWhks fRey6r2vrIexw7EahSCS0xt9E6D1OvqWDTls0LwN7f3XD6QS2LAQ7dNrQd3fxTwVhCLrWVkDp768 Zlj3PgTT9ICR4ahOJ0REUW10W0jAqqs9TcxsF1slxJJP0ncp0DotmLLefZUGE2loaBqXREecpxIW 0XBzPrH9WOn5LXjIab42ivG9wdzodvtUZlAG2WOOZD0DHB7Q4cOAP3qZhQv / AOUKf + Ju / wCqoSUr p / 8Ayfjf8TX / ANSElNhJSklKSUpJSklKSUpJSklKSUpJSklPnX + MQgddon / uIz / z5cq + f5m5y3yv PVPEwoCzFHl + mWlxaXEAnREWhufVXPGD6NVtgbVkBrQ3TR5HtJ / InncschcXsX9UxMUTkXsr8nOA P3cpMdW0rvrn06ps45ddyAfoiR8Zd / 0UeKlwxEuDZ9eOs5Z9TCvGOxw0qJpc4f5zdyRMgmOODl25 / Wc6H519ljpn9K8Bo17biGhCRBXxAARWXVYjvtW8W5I2ivbwx0 / S3cE6 + CbvouL7bj / zFff2N / Ir rnFG / wD5Qp / 4m7 / qqElK6f8A8n43 / E1 / 9SElJbLWVAOfIB00BP5AUlI / tuP4u / zH / wDkUlK + 24 / i 7 / Mf / wCRSUr7bj + Lv8x // kUlLHOxmguLnADUnY // AMikpf7bj + Lv8x // AJFJSvtuP4u / zH / + RSUr 7bj + Lv8AMf8A + RSUr7bj + Lv8x / 8A5FJSxzsZoLi5wA1J2P8A / IpKX + 24 / i7 / ADH / APkUlNTLxuiZ 9ouzcZl9jW7A + ylziGgkxJb5oGIK4TkNiiHS / q2OMKof9YP / AJBD249k + 5Puo9M + rhEHCqIP / AH / AMgl7ceyPcl3Rno / 1Va0T0 + gNZqP0BgR / YR4Qrjl3ZN6R9WGEluBSC7kig6 / 9BDhHZXHLur9j / Vf / uBTrqf0B / 8AIJcI7K9yXdGOgfVEcdMx / wD2H / 8AMEaCuOXdkOh / VQcdOoH / AKDn / wAghwjsr3Jd 1Hof1UMT06gxx + rn / wAglwx7J9yXd2gA0ADQDQBOWIH / APKFP / E3f9VQkpXT / wDk / G / 4mv8A6kJK Xy / oD4pKaqSlJKUkpHkz9mtjnY6PuKSmNt11NT7nsZtraXOh54aJP5iSnleodU6F1K8ZF7rmuDQ2 K3OaIE9vTPikprep9XP9Jk / 9uO / 9JJKb3TOsdF6a9 / 2Z1rjdtafUc53HEfox4pKejyHZh3e32M + g 788 + H9RJSTdkfuM / zz / 5BJTyvUup9D6hkC3Jdc17G + nFbnNEAk / 6M + KSmp6n1c / 0mT / 247 / 0kkp0 Oj9T6Ph5Ho4brX2ZLmVgWucRJMN / wY / eSU9DkOyPs9vsZ9B3558P6iSmT7Lq2OscxkNBcfeeBr + 4 kp5fqPVuh9TtbbkOua5jdoFbnNETP + jPikpqep9XP9Jk / wDbjv8A0kkpudO6x0Tpj3vx3WuNgDT6 jnOGnh + jCSnqd2R + 4z / PP / kElOqkprv / AOUKf + Ju / wCqoSUrp / 8Ayfjf8TX / ANSElKyyQxsBztfz QXf9SCkpqy79yz / tt / 8A5FJSpP7ln / bb / wDyKSlS79yz / tt // kUlI8kk49o2WfQd + Y / wP8lJSvRb + 7f / AOCpKa + dRmmmOnBwu3DW719u3v8ARkykpz / s31q8aPuyf / IpKdPFpyBjsGYLDfHvNXrbJntu 14SUvkUt + z2 + 2 / 6Dv9L4JKVfTaaXjGbaLtp9Mv8AW27u26OySnL + zfWrxo + 7J / 8AIpKV9m + tXjR9 2T / 5FJSvs31q8aPuyf8AyKSnTtpP2R / qNu3emd0erExrCSkvot / dv / 8ABUlIM2jMNBHTw8XSIN3r 7Y7 / AEZKSnO + zfWrxo + 7J / 8AIpKdHDoyxjtGeHm + TuNPrbInSN2vCSk / ot / dv / 8ABUlOskprv / 5Q p / 4m7 / qqElK6f / yfjf8AE1 / 9SElNhJTl5f1m6Hg5D8TKyfTurID2 + nYYkTy1hHdJTdqysfKxG5VF g9G1sssMt0OgPuhJThfsnq3 / AM8Z / wC22 / 8ApVJTo484fTbKcvObmWBrybXQ0kEaCNzuElN77Tjf 6Vn + cP70lPB2 / VnOtsfa + rG3PcXGMjuTKSmH / NXM / wBHj / 8AsSkptdL + r + Xg9Rxsssx2tqsaXH7R uhsw4gfBJT2OTk432a39Kz6Dvzh5HzSUk + 043 + lZ / nD + 9JTwuT9Ws3IyLbzXjTa9zz + sR9IkpKRf 81cz / R4 // sSkptdL + r + Xg9Rxsssx2tqsaXH7Ruhsw4gfBJT2OTk432a39Kz6Dvzh5HzSUk + 043 + l Z / nD + 9JTxXVPq3dkdRycihlD67rXWBzsgNJ3ncdPiUlNX / mrmf6PH / 8AYlJTc6R9XLsXqePk5DaG V1PDy5t4cRt1GnxSU9n9pxv9Kz / OH96SkqSmu / 8A5Qp / 4m7 / AKqhJSun / wDJ + N / xNf8A1ISUmfZX WJscGg93GPypKRGzCcZc6ok9yWpKXORjBhay2tukD3CAkpxPS + sn / lvi / wDbbUlN + m22rp1jOoZd V9 + 18vZDREaCElN37Tjf6Vn + cP70lPBW4XU7bh3HHym73F0DOqgSZ0 / RpKY / s7qX + gy // Y6r / wBJ pKbXS8XPx + o411lOSGNsbuNmZW9oaTBc5oYJgGUlPY5OTjfZrf0rPoO / OHgfNJST7Tjf6Vn + cP70 lPCZOF1K7IttGPlAPe50NzqgNSToPT4SUj / Z3Uv9Bl / + x1X / AKTSU2ul4ufj9RxrrKckMbY3cbMy t7Q0mC5zQwTAMpKexycnG + zW / pWfQd + cPA + aSkn2nG / 0rP8AOH96SniuqYGa / qOS + ivJtrfa57Xs zK2NIcd3taWGBqkpq / s7qX + gy / 8A2Oq / 9JpKbnSMHMr6nj2ZDMmqtjw5z7Myuxo26 + 5oYCZSU9n9 pxv9Kz / OH96SkqSmu / 8A5Qp / 4m7 / AKqhJSun / wDJ + N / xNf8A1ISUme4tEtaX + TY / 78Qkpw + pYHWL smzKp6jdh0HbFWystZADT7je3k6pKaX2Lq3 / AJfP / wA2n / 3pSUyZ0 / rNjgyvrtj3HhrWVEn7shJT r0V5mJ0x9GW63Ltax83ODGkzJGnqO4SU3fVs / wBC / wC9n / k0lK9Wz / Qv + 9n / AJNJTm0VZrerWXuz LLajMYUV + yQI19YnT4JKdL1bP9C / 72f + TSUjybbPs1v6F / 0Hd2eB / lpKSerZ / oX / AHs / 8mkpXrPG ppf97P8AyaSnKrdeOqnMOeX4ztG4f6KBLdv0vW8deElOr6tn + hf97P8AyaSkeTbZ9mt / Qv8AoO7s 8D / LSUk9Wz / Qv + 9n / k0lK9Wz / Qv + 9n / k0lOayrOb1h3Q7LsdSQSMGK9PbHPrTzrwkp0vVs / 0L / vZ / wCTSUr1bP8AQv8AvZ / 5NJSVJTXf / wAoU / 8AE3f9VQkpXT / + T8b / AImv / qQkpM8WEfoyGn + UJ / IW pKa + XhnOx34uUWWVWCHt2uEwZ5baD2SU8pmYv1LwMl + Jkta22ogOAbkGJAPIu80lOp0PpPQ7PT6t 0hjAWFzWWEXaGC13tsu8D4JKdjJbk / Zrfez6DvzD4H / hElJNuT ++ z / MP / pRJStuT ++ z / ADD / AOlE lOFi5XRHfWC0Yz2 / tSwvpsd6dsE1j3DWzZ / g0lO7tyf32f5h / wDSiSkeS3J + zW + 9n0HfmHwP / CJK Sbcn99n + Yf8A0okpTmZDgWl7CCIPsPf / AK4kp5fH6d9Uz1UdOoY37ZW8gNi + A6sFx1N0fmpKeo25 P77P8w / + lElI8luT9mt97PoO / MPgf + ESUk25P77P8w / + lElK25P77P8AMP8A6USU8 + zqfQD1z1W2 t / aL3jG3enbG6RXtj1NnzSU9Btyf32f5h / 8ASiSlbcn99n + Yf / SiSkqSmu // AJQp / wCJu / 6qhJSu n / 8AJ + N / xNf / AFISUmewPEOkf1SW / wDUkJKYfZ6 / F / 8A24 // AMkkpX2evxf / ANuP / wDJJKV9nr8X / wDbj / 8AySSkWVRWMa4lzwBW4kmx / gf5SSl5w / 8ATf8Agzv / ACaSnN6lm52Pe1nTsYZlRYC6w5Yr h0n2w5 / hCSmp + 1Ou / wDlY3 / 2Pb / 6USU3 + mZeRk + r + 06Rhbdvpxlervndu + i / SICSmzkuw / s1v6b8 x3 + Gd4H + WkpLOH / pv / Bnf + TSU0up5V + O2s9NqGYXE7wcr09oER9J + spKc / 8AanXf / Kxv / se3 / wBK JKdLpuS / Ioc / qLBh3h5Daxk + pLYHulr / ABlJSbJdh / Zrf035jv8ADO8D / LSUlnD / ANN / 4M7 / AMmk py + oZ3UKMg14GI3KpgEWnMFevcbXPlJTW / anXf8Aysb / AOx7f / SiSm303Nzsi9zOo4ww6gwltgyx ZLpHthr / AAlJTpTh / wCm / wDBnf8Ak0lNlJTXf / yhT / xN3 / VUJKV0 / wD5Pxv + Jr / 6kJKbCSnJzvrD iYwvprbY7IqDmsBpsLC8DQFzW8SkpxP + d3W / + 4tP / beR / wCRSU2cD615j8gDqNDa6IMupqvLp7cs SU7dWfR1DBvux9 + 1oew72OYZDZ4eAe6Sm6kpDdaxtldJlz7CS1o5ho1Pw1CSkA9bZa7Kp2tbbNWw 7ia27SJAcfcTPCSkpFPrUubq5wcWkHTbGp5 + CSmeT / Rrf6jvyFJSVJTT6h2GrBdj0vkvy7PRr2iS CWuO4iDpIA + aSmfrvde6jbY1gZLbdpgu7iNnaR8fkkpqdL6vX1bHsvqJqNOZdhva4g60WOr8B9Jr Z + aSm / k / 0a3 + o78hSUlSU18vLpxfRZZJfk2tpqa0SXOIc8 + QhrHEz4JKWDcn7U6wx9nLA1tW1u4P mS8v3 + GkQkphXdTbg7yxzYAY5hb72u0EaGO / YpKbiSlJKa7 / APlCn / ibv + qoSUrp / wDyfjf8TX / 1 ISU2ElKSUpJSklIsn + jW / wBR35CkpKkp5jLZ9ZsjqJzMJuFWag + iHZr5glrmg1nBsa0 + MSTPMAJK YMt + udoG2zAIcJE5RExH / msH7wSU6XQW9TpxqcLLrx214jRW2yjJfkEho2Bri / HpMjznzJKSnTyf 6Nb / AFHfkKSkqSnE6pgPz8hlN7Kcn03 + u0P9RkMixjWg1h + oLpnv4JKazejY7jtGDRMkfz2TyP8A rXkkpP0jpl / Ty3Erqx6qGW2XQzeS3e91kN9Rg1 / SOEz3SU7GT / Rrf6jvyFJSVJTjdRxcrMzaLB6L HYF / r1brnNMOqtp + iKiPcLT4 / wAUlJBZ1F30TSRJE + tZEtIadfQ8SkpHg4 + bi2WVNNLzkuL7XC5z nAbdrHbfSbwGBs99PmlOykpSSmu // lCn / ibv + qoSUrp // J + N / wATX / 1ISUvmXY + Njvycp5rqqG57 ml2g / sapKcj / AJ0 / Vj / ua / 7sj / yKSmxgdY6J1S / 7Ng5L7bQ0v2zc3QR3dtHdJTo / Z6 / F / wD24 / 8A 8kkpHk49f2a3V / 0Hf4R / gf5SSkn2evxf / wBuP / 8AJJKcHP6vdh5dlHLGva1pAvdAfvaNzmvgwW6x 8ElODZ / jIqbknGZgZZ1ADvfqHNL2nb6odwPDVJTv4PWxnZbGVtf6FrtrD + nmGkAneSBrvEaCElOz k49f2a3V / wBB3 + Ef4H + UkpJ9nr8X / wDbj / 8AySSnBzerZGJnvxvpV7msZtF7iC8mJe18H6DpAH5C kpyMj / GDh51zm2U3ehXYymy6bdrHvr9SHe6fKY7 / ADSU7FXWX2ZzKCx4rtsZW0ReHDcbGuJe5wHL NNBHn2SnZycev7Nbq / 6Dv8I / wP8AKSUk + z1 + L / 8Atx // AJJJTz3Uusnp2ZaLo9Fha3cG3vIkmJe1 8H6DtAOT5apThn / GPitt9H9n5Qdvj0jva7btDzZ7rA2J858klO1jderyMmo1NJpyLKq6yBeHAPdY wkvc5o5b4CPyJT0f2evxf / 24 / wD8kkpKkprv / wCUKf8Aibv + qoSUrp // ACfjf8TX / wBSElMep7 / 2 fkelv3 + m7b6Td75j81vcpKeN39Y / 823 / ALCN / wDJJKdf6ttz35Nzsl2a1oqLWjKoFTZcRq0g6kQk psfsHrH / AJd3 / wDbbf8AySSnQpxr8Tp1lOTkOy3hrz6rwAYI4gJKbqSngPrO2mzOynNbVbZuY0Br gJINrds / aGwdIPt5SU5T8PGvxzc6isB2P / Oi1npsBZjDh3Vv3NBOm2J85hKdX6vfZ7ep03tqZSX3 2vDQ4EjdZUf + 5Dj3 / d / 2JT3WT / Rrf6jvyFJSVJTwP1kfQ3qWRkbarX1vYYB5LPW9pi8GfbB9vP4p Tx9PTsPPw6rXNqmyHXPNgZFwG / Wo3Ad9u6PkYSU9F9WrKLsnDLQwmrKrra + fc4NfdtcR63JbHAKS n0fJ / o1v9R35CkpKkp8 / + sgx7 + t + ka67322hsAwwljciGvd9oYAZAGsapKcq3E6V6tdxvraCyxz6 w8 + qSaK3bPTGdtMk7fobo05SU3Ol1Y9fUsesMax1Wbjs2SPa7c4u2xkOkbjPBSU + kpKUkprv / wCU Kf8Aibv + qoSUrp // ACfjf8TX / wBSElMH9UwW6MyccmdQ65rf70lL05gySRjuotLfpenbuifGGFJS Xdk / 6Nn + ef8A0mkpW7J / cZ / nn / 0mkpjaMmyt9exg3tLZ3nuI / wBGkpluyf3Gf55 / 9JpKaj + mtsyT lWVNe8wYNri2WztMen2lJSM9EwTWaThUFhEEbzqdPcfZ9L2jXlJSduCxlnqsora6d0h7uZ3E / Q7k apKTWjJsrfXsYN7S2d57iP8ARpKZbsn9xn + ef / SaSmpZ0xluT9qtqa98g7Ta4tkBwHt9PtuKSkI + r / TW7C3p + OHVsNbHAkOaCIMO9OZ80lJq + l49Tt1WLSwhzXja8gBzSXAiK / NJTZtGTZW + vYwb2ls7 z3Ef6NJTLdk / uM / zz / 6TSU1LOmMty25tlTXWMcHNm10BwDmggen23lJS / wCzaiB + rskVmoO9R + 7a QGfS2TwISUr9m1ep6oxqg7e2yQ9302uL930OZcZSUntyHY7PUv8ARqbMbn27RPxLElMqcvEyHFuP dXa4CSGPDiB8iUlMX / 8AKFP / ABN3 / VUJKa / T + oYAwMYHJpBFNcj1G / ujzSU5bvq79UHOLnOrkmT + sHv / AG0lN3pmJ9XukOsdgW1Vm0APm4OnbMfScfFJTf8A2h0 // uTT / wBuN / vSUr9odP8A + 5NP / bjf 70lK / aHT / wDuTT / 243 + 9JSv2h0 // ALk0 / wDbjf70lK / aHT / + 5NP / AG43 + 9JSv2h0 / wD7k0 / 9uN / v SUr9odP / AO5NP / bjf70lK / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8Abjf70lK / aHT / APuTT / 243 + 9J Sv2h0 / 8A7k0 / 9uN / vSUr9odP / wC5NP8A243 + 9JSv2h0 // uTT / wBuN / vSUr9odP8A + 5NP / bjf70lK / aHT / wDuTT / 243 + 9JSv2h0 // ALk0 / wDbjf70lK / aHT / + 5NP / AG43 + 9JTV6iOidVx / subfU + sOD4F obqJ7tcPFJSDpuB9XOk2uuwbamPe3Y4m7dpM / nOPgkpsv6hgfb6T9ppj0bdfUb + 9T5pKf // Z

2JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA ALUDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6 f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8Ackprv6fgfb6R9mpj0bdPTb + 9T5JK bHT / APk / G / 4mv / qQkp8PxMf60dUzMqzogz3ZVHUHgZjby3GqYCfa8EciZndx2SU7Y / xs / WNt1gez CspfXkGl9bLWtDqWOe0h2jml + o19oSUzf / jS + tGAyOp14DX5eDXl4bg22AXuAG8Nc4klodp4xrCS kf8A46 / 1sNFmMMXE + 10XBj3bXB5a4OMNxnWhznDaZjjuElJqv8an1gzqP1MdPqsw8J2ZlOuFoba5 jw30qQ5zDu2uGmuswUlI3f40 / rbbRldUxsbDbhYb8b1a7Gv9QDJa4taCHiQdh2hJTT + rh2863XQ / pvTBh5z7LsjMfkdQstdWWsrrPpNL7HEO9vjHwSU + tdEz39U6TidQs9PffU17 / RcXV7u + xx / NnhJT eSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU13 / 8AKFP / ABN3 / VUJKV0 // k / G / wCJr / 6kJKY4XTOn 9NbYzAx68dtzzbaK2hoe88udHdJTnj6l / VNpLh0jEBcXEn0m / nc9uPJJSS / 6qfVrKa1uR03GsDKh QzdW07a2 / RY3wA7JKRu + pf1TdU6k9JxNj9sgVNBlujTIE90lJLfqp9Wb6qKLel4j68YEUtNTYYCd xA04JMpKSWfVvoFzb2W9Px3NynMfeDW2LHVzsLtNdu4wkpA / 6nfVZ9DcV3SsX0mPNrWCtoAe4NDj p4hgn4JKdaqqqitlNLG111tDWMYA1rWjQBoGgASUzSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU1 3 / 8AKFP / ABN3 / VUJKV0 // k / G / wCJr / 6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpS SlJKUkpSSlJKUkprv / 5Qp / 4m7 / qqElK6f / yfjf8AE1 / 9SElND6yZOdi4tT8BzmvNkO2N3GIPkUlP O / tf6x / 6S7 / tsf8AkElK / a / 1j / 0l3 / bY / wDIJKV + 1 / rH / pLv + 2x / 5BJSv2v9Y / 8ASXf9tj / yCSlf tf6x / wCku / 7bH / kElPXdKsvu6dRbkkm1zJeXCDPw0SU20lKSUpJSklKSUpJSklKSUpJSklKSUpJS klKSU13 / APKFP / E3f9VQkpXT / wDk / G / 4mv8A6kJKTPrbYIcXCNfa4t / 6khJSP7NX42f9uP8A / JpK V9mr8bP + 3H / + TSUr7NX42f8Abj // ACaSlfZq / Gz / ALcf / wCTSUr7NX42f9uP / wDJpKV9mr8bP + 3H / wDk0lK + zV + Nn / bj / wDyaSlfZq / Gz / tx / wD5NJSvs1fjZ / 24 / wD8mkpX2avxs / 7cf / 5NJSvs1fjZ / wBuP / 8AJpKV9mr8bP8Atx // AJNJSvs1fjZ / 24 // AMmkpX2avxs / 7cf / AOTSUr7NX42f9uP / APJp KV9mr8bP + 3H / APk0lK + zV + Nn / bj / APyaSlfZq / Gz / tx // k0lK + zV + Nn / AG4 // wAmkpMkprv / AOUK f + Ju / wCqoSUrp / 8Ayfjf8TX / ANSElMeoZ32Gttmz1NztsTHafApKaH / OL / uv / wBP / wAwSUr / AJxf 91 / + n / 5gkpX / ADi / 7r / 9P / zBJSv + cX / df / p / + YJKV / zi / wC6 / wD0 / wDzBJSv + cX / AHX / AOn / AOYJ Kdap / qVMsiN7Q6PCRKSmaSlJKUkpx + sfWD9lZLcf7P626sWbt + 3kubEbHfupkp8JXwhxBo / 88z / 3 D / 8ABf8A1Gm + 74LvZ8Vv + eh / 7hf + C / 8AqNL3fBXs + Kv + ep / 7hf8Agv8A6jS93wT7PisfrsR / 2i / 8 F / 8AUaXu + CvZ8WJ + vBH / AGh / 8F / 9RJe74K9nxWP16P8A3B / 8G / 8AUSXveCvZ8WJ + vhH / AGh / 8G / 9 RIe94K9jxYn6 / wAf9oP / AAb / ANRJe94K9jxetY7exr + NwBj4qZhQv / 5Qp / 4m7 / qqElK6f / yfjf8A E1 / 9SElNP6wf0av + v / ApKcIAkwBJ8AkpOzByn / mEf1tElMx0zJIk7R5T / sSUsenZI7A / NJSGyi2r 6bSPNJSNJT1uL / Rqv + Lb + QJKSpKUkpSSnk / rY2eo1 / 8AEN / 6p6iybs2LZxNijZFtiSlixJKU0sub XVjVvddrvj3bvDa0NnhFF01XMjRNXI3MSUjc1BSNwQS + r0 / zLP6o / IrgaRRP / wCUKf8Aibv + qoSU rp // ACfjf8TX / wBSElNPr / 8ARq / + M / gUlImNow8f1GiQBJd3KSkdOW7IbvaQAewSUlG794 / ekpRc 8cOKSmFeWyy / 7M + C6J0 / ikpqdQx66XNdXoHTp8ElPQ4v9Gq / 4tv5AkpKkpSSlJKeX + tDCc + s / wDA t / 6p6iybs2LZxtiYvVtSUsWJJWG + t25hLXDggwUFInN7pJROaglG5qCkTmpJfU6f5mvv7R + RWw0i if8A8oU / 8Td / 1VCSldP / AOT8b / ia / wDqQkpp / WD + jV / 1 / wCBSU5lOe5rPSvb6jIjzSUw9HEcQ7Hv dS4 / mvnt5hJTNrcpvtZlVuA7kifyJKUWPeJuy2gdw09vlCSl6rcLEO6vdbZ + 8RA1 + KSkF + RZkP3P 7cAdgkp6jF / o1X / Ft / IElJUlKSUpJTj9YFT8prHwSaxofi5Mluvjs5VuADrX9yYYrxJqvx3sOoQp daM1oJtg5iSkbmILghc1BKNzUEonMSU + nVfzTP6o / IrYaRRP / wCUKf8Aibv + qoSUrp // ACfjf8TX / wBSElNP6wf0av8Ar / wKSnBSUpJSklKSUpJSklPW4v8ARqv + Lb + QJKSpKUkpSSnm / rG / bn1j / gR / 1T1Fk3ZcezTqy7G6E7h5FNBXEJftdbzte2J + aNopHkMra0vE / BApDTNrDxPzQXUjcQUE0wLQUlzH 0SUFWybiFyVKt9Aq0rYD + 6PyK0GmUL / + UKf + Ju / 6qhJSun / 8n43 / ABNf / UhJSDrGc / AoqtZinM32 hjmhzW7GkOJf7uYiIHikpzf + cB / 8rD / nN / 8AIpKV / wA4D / 5WH / Ob / wCRSU7FVmFa1sekHPA9ktJk 9klJvRp / 0bfuCSlejT / o2 / cElK9Gn / Rt + 4JKZAACBoAkpdJSklKSU8x9Z / 8AlCv / AIlv / VPUWTdm xbOW0pi9lPvb8UkNvIH6OPEhOK0NU48oUu4mDqCECFwksK0E2ka0JKtOwDwRWl69n0G / AKw1kL / + UKf + Ju / 6qhJSun / 8n43 / ABNf / UhJTn / WYVHEq9UUkepp65sA4PHpEGUlPORh / uYH + dlf + TSUqMP9 zA / zsr / yaSm90 / p2TaW5vT8fBd6b ​​/ a8PyNHN14dYkp19 / wBaf3ML / wAE / wDJJKVv + tP7mF / 4J / 5J JSt / 1p / cwv8AwT / ySSm5gnqRY79pNpa6fZ6O6I89xKSm0kpSSlJKeZ + srZz6z / wLf + qeosm7Lj2c sBMXsmj9I34hJTfuhjqyRPvaY + acVoTWnGe + dor8TOiJKAEV9dQj0zPigNUnRrFjBaS8S0akBNK4 NgmtrmBuO4SdJDROnxQ + i5O11p + jQ0fFw / gCjr2W6d3oW / RHwCsNdA // AJQp / wCJu / 6qhJSun / 8A J + N / xNf / AFISU0vrFfZj4tTqvssm0B32xrnN27XTs2A + / jnRJThftN / E9N / 7ad / 5BJT0eBi4l + HT dbRjue9ocXV1jaZ8JbKSm5XVVS3ZSxtbZmGANE / JJTNJSklKSUpJSklKSUpJT53 / AIw / rfT0DrmP hW4zrvUxWWl7XAQHWWtiCP5KbKNr4ypfoXVauuYZzaK3VtDzXtfEyAD2 / rKMxpfbpMr / AEjfiEKV bcyWAvrnje0feU47oCOx9VeYWPB27oEAnjXt8ESBagTSb6x4lM11slgc0zBOuvfVKYRAufiNdW4N e4vAB1eS4 / e6U1eXctycZ9uPbQ1hDXO1bBHHl8FJoxjZM / qbxw1vzn + 9G0cLoAyAfFFagf8A8oU / 8Td / 1VCSldP / AOT8b / ia / wDqQkph2PBuz6mV03 / Zy124u2B8iCIgkJKc3 / m5m / 8Alj / 4A3 / yaSkj ei9WaA1vVngDQAVAAf8ATSU2 + n4Odi2uflZzstrmwGOZtgzz9JySm + kpSSlJKUkpSSlJKUkp8V / x 1f8AiqxP / TfX / wCfshJQdb / Fex93QLidduU9v / QqP8UyW7IC7vTnD7K3JD7Sx1zqzvHqbCCYc4w0 7SAPvUMJiYsFlzA8WzodUsNVbXMOoIcD8NQpCWOItx35eXe92ywB9gIJLZEHniECSvEQEWfZ1Gwu zc3Kc / Yd4Y3dtEdg3fEeSRtIrYBh0 / qWVZc2u9rWsfU57B3gaeJQBSYikGb17rOPkVYuLTU + 5 / мкл 3vkHcHngHa2Nh7oSmbVixRIso3fWT6wPoa9tGMIB9Qushuh38EgjXzTROZZThxvp9RJqYXclomPg rQaBRP8A + UKf + Ju / 6qhJSun / APJ + N / xNf / UhJTYSUpJSklKSUpJSklKSUpJSklKSUpJT5v8A4xeh 9O6j9YsfKzt7tuIyvY120QLLXTxM + 4qOc + EsuOHEGXRepYvQMKzA6RiCumyx1v6RxeQXNa3khvZo TDkX + 0jw8 / Iw8M4VBitxlxeS9xMzy4uTIAQ2DJIcRss7M3JtYfVeXhrdB8BwEbQIhq42TaLm7qrB 4COZ + aQkuMEnU7ckYzmWVurFgLQXIklEIxJ3aNL7Bax4tA21mscdz5ptkryAA0uo / oTW82hga4tb tMe3Y0CI8CUeFXGAHJ9Q2Gxlu20P0c4kS7WdSdeU7hWCZfecYBuNU0cBjQJM9h4U7TO7B / 8AyhT / AMTd / wBVQkpXT / 8Ak / G / 4mv / AKkJKbCSlJKUkpSSlJKUkpSSlJKUkpSSlJKfP / 8AGBl1UdZpa8wT itMf27VBl3bOAXF5j9pjhjSVGzCDJt + bedtYgnsBJ + 5C13AA3nv6hh5HqXsD2VuaGgGHEveGgCNO XJw1WExB0bFd3VGZ7cOtgrtdU64Q + BtaQw + 4NnlyK0yDX6n0bquRc / N9vqtY8Vgu3e4jknayfuSJ KgYh5rNte9mNcfabqGvie5Jn8U6IpEpW52Ta47WyTqpIhjkUHrubYDJHGiNIt + j8X + jVf1G / kCcw sH / 8oU / 8Td / 1VCSldP8A + T8b / ia / + pCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSnzv / GFgfauv0WF 4a0YrGkd / wCcuP8AFQZj6m1y5qLkYvS8Ssgnc8 / yjp + EKLdlMy6 + OKq2wxoEeAhELDq4PUM / JyXe nc4sFb2vDGaAOYdzfjqEASu4Q0L8 / JdnUWF7iSyyuST32v8A ++ pwGhV1bAy7zy86ptLnJ6iz0X11 wQNpcJ8HOe7Ty1UsNWKWhcy10ujwgx / r8FIGMtV7iLWz2nROWv0tiT9lpnn02T9wRYmL / wDlCn / i bv8AqqElK6f / AMn43 / E1 / wDUhJSW21lIDrJgmNAXf9SCkpH9tx / F3 + Y // wAikpb7dj + Lv8x // kUl L / bcfxd / mP8A / IpKWOfjNBc5zgBqTsf / AORSUv8Abcfxd / mP / wDIpKV9tx / F3 + Y // wAikpX23H8X f5j / APyKSlfbcfxd / mP / APIpKWOfjNBc5zgBqTsf / wCRSUv9tx / F3 + Y // wAikpq5NXR8ywW5VDbn tG0OfU4kAGY + j5oGIKRIhGMHoA4xGf8AbLv / ACKHBHsnjl3X + ydDHGO0f9ad / wCRR4R2Vxy7o7Om / Vp02W4dR7lzqSePixLhj2Vxy7sT0f6rEgnp9BI4Jxzp / wBBLhCuOXdcdJ + rIIcMGkEcEUGf + oS4 R2Vxy7qs6V9Wbnb7cGl7uJdQSY + bEgAEcRYfsT6pzP7Nx5 / 8L / 8AmCKrKv2F9Uv / ACsx / wD2G / 8A MEkW7YAaA1ogDQAJKQP / AOUKf + Ju / wCqoSUrp / 8Ayfjf8TX / ANSElL5f0B8UlNVJSklKSUjyP6Pb / Ud + QpKSJKauWepBzfsLaS2Pd6u6Z8tpSUg3fWD9zF / 6f96SmziHOLXfbhWHT7fSmI89ySkmR / R7 f6jvyFJSRJTUyz1QWD7E2k17dfV3Tuk / unhJSHd9YP3MX / p / 3pKbGGeoku + 3CoDTZ6W75zuKSkuR / R7f6jvyFJSRJTSyXdXFxGI2g1aQbN27z4KSke76wfuYv / T / AL0lJsV3VTb + utoFcH + a3bp / tFJT bSU6KSmu / wD5Qp / 4m7 / qqElK6f8A8n43 / E1 / 9SElJbaa7gG2TAM6OLf + pISUi + w43g // ALcf / wCS SUs7BxwCYeY1gWP / APJJKcn7a / X / ACVmf57 / AO9JTbbTVk9Otusoux3bHjZY94doDr9JJTc + w43g / wD7cf8A + SSU851LrOIHs / ZlzXMg7 / V9eZ8uElNP9tZP + lo ++ / 8AvSU6XSOqYWQ70c + 0etY9rKm1 G + Du01nzSU7GXg44xbtH / wA27 / CP8D / KSUl + w43g / wD7cf8A + SSU871PrGIx7G9MuaQJFnqm / ntC Sml + 2sn / AEth43 / 3pKdLpHVMLId6OfaPWse1lTajfB3aaz5pKdjLwccYt2j / AObd / hH + B / lJKSHC xWguIfA1P6R // kklPP8AUus4I9P9l3Nd9L1PV9fy2xx5pKaP7ayf9LR99 / 8Aekpv9N6zgFtn7Uua 0yPT9L1 + NZnlJT0h3HG8H / 8Abj // ACSSmwkprv8A + UKf + Ju / 6qhJSun / APJ + N / xNf / UhJTYSU5uT 0SvKvfecrKrLzOyuwNaNI0G0pKbdeO2jFFBfZY2tsbnOO8xr9Ju1JTkft7B / 7jZ // S / 9LJKbbXY + f0269jcitpZY3bY97XaA + FhSU3fs1fjZ / wBuP / 8AJpKef6ln9Px3sGBXTktIJcTcRB8PphJTT / a / / dOj / wBiP / UiSnR6Tl9PyjGU2rHu3tbU1lxcXE8RDzrKSnWzMWo4l43Wa1v / AMLZ + 6f5aSkrselr S5zrAAJJNr9AP7aSnA6ln9Pocz7AynJDgS8m4iDpH54SU0v2v / 3To / 8AYj / 1Ikp0Ol53Tbw52aKs axrh6YbcST56PSU6 + Zi1HEvG6zWt / wDhbP3T / LSUlONUASXWR3 / SP / 8AJpKcHqWd03H9P9nspyd2 7fNxbtiI / PHOqSmj + 1 / + 6dH / ALEf + pElN7pud0zIbYeoNpxi0jYBcXbpmfzykp3vs1fjZ / 24 / wD8 mkpMkprv / wCUKf8Aibv + qoSUrp // ACfjf8TX / wBSElJnsc8Q17mebY / 781ySnLy87Nxsh2NdGXe1 sRYxte0yAdP0fmkpD + 1Oof8AcPN / za // AEkkpX7U6h / 3Dzf82v8A9JpKbc5GT0222x1 + O51bx6bx XuEAj / RpKbfo2f6ez7mf + k0lNb9iYH + jZ / 2zT / 6SSU068LGfmuxDgljGzF5pp2GPD9Ckpus6PhVu D2Ma1zSC1wqpBBHBB9JJTPLps + yXfrFn82 / tX4H / AINJSU473AtdfYQdCCK4I / 7bSU1v2Jgf6Nn / AGzT / wCkklOe3HodmfZT017Wbyz1zTTsgH6X8zwUlOgOi4IMitgI / wCCp / 8ASSSkmXTZ9ku / WLP5 t / avwP8AwaSkposIg32EHyr / APSaSmt + xMD / AEbP + 2af / SSSnPbj0OzPsp6a9rN5Z65pp2QD9L + Z 4KSnQ / YmB / o2f9s0 / wDpJJTZ9Gz / AE9n3M / 9JpKTJKa7 / wDlCn / ibv8AqqElK6f / AMn43 / E1 / wDU hJTO8Ulo9ZnqCdBsL9fgAUlIduB / 3H / 8Ad / 5BJTm5VGc695xRQ2kkbGvxnlw45 / ReKSm3h2sZQBn VMstky6vHcGx25rSUvmN6f8AY75x5HpPkeg4 / mn / AINJSbbgf9x // AHf + QSUrbgf9x // AAB3 / kEl ObTR1AXtdcMd1Id7mtxn7i3wH6JJTpbcD / uP / wCAO / 8AIJKQ5jen / Y75x5HpPkeg4 / mn / g0lJtuB / wBx / wDwB3 / kElK24H / cf / wB3 / kElOdXRnjJDrRQaN8uaMZ + 7bPH81zCSnR24H / cf / wB3 / kElIcx vT / sd848j0nyPQcfzT / waSk23A / 7j / 8AgDv / ACCSlbcD / uP / AOAO / wDIJKc4UZ / 2kOcKPs / qSW / Z n7tk8T6XMJKdHbgf9x // AAB3 / kElK24H / cf / AMAd / wCQSU20lNd // KFP / E3f9VQkpXT / APk / G / 4m v / qQkpsJKUkpSSlJKQ5k / Y79ok + k + AdBO0 / FJSt2V / o6 / wDtw / 8ApNJTn5fR3Zt7siwvY5wAiu9z W6COPSSU5rcboz3 + mzqNbnkhu0ZzSdxDSBHp8 + 8fekp1MHp56fcXVO3vsaWhtt5doIOg9JJTZzHZ f2S + K659N / 8AhHfun / gklJd2V / o6 / wDtw / 8ApNJTQzekuzbjkWlzDAEV3ua3Ty9JJTS / ZeD6oo + 1 / pTJFf2z3e0Bx9vpToHApKbuH079nWOvY7dLdh9XILm6kf8ABDXRJTazHZf2S + K659N / + Ed + 6f8A gklJd2V / o6 / + 3D / 6TSU53Uem + u5 + Zf6jdrdW0WvOg8GMoc4n4JKc37N0w2in7TbuLS4h2rNu0NbY Tv8As + 36LgeUlOn03AOK77VR6j / UZti61 + gJB + i6hpB0SU32W5LxubWyJI1e4atO081eSSk6Smu / / lCn / ibv + qoSUrp // J + N / wATX / 1ISU2ElOXm4fWckXUsyaW0WhzA0sO4McIifgkpxv8AmZlf9ya / 80pKbGD9Weo9PvGTjZNQeAW + 5pIgpKdgMzGYF4zrGW2bXkOrbtG3bxCSm6kpDk3mlrQxu573Bo7A SY3H70lOAz6o0V9SPUGHDb7ja1gotEWlrK939N2QGsEN2aESNUlOxj3faXU2Pr9N49RrmxMEECQ / TQjUaapKT5f9Fu / 4t / 5CkpMkpqZebRS9uLY81uuDv0pgNZA7ufDZPYanyiUlOU3p2I3qx6sOrDcW FnpxjxJDQX7vT3SQ1JTp15tOQ2ymh5e6ktDnS1zXNMSQQ + OOfDw4lKT5f9Fu / wCLf + QpKTJKaFvU KLLn47bW476HCXXjaHSPzB6lZI154SU5h6R0v9r / ALcbnYzcuIdFWNtd7dkus2 / aOI / w3bw0SU6l OfS21uO66u91pJDquGxH0h6jyPjwkptUklhJ / eeNDPDnJKSJKa7 / APlCn / ibv + qoSUrp / wDyfjf8 TX / 1ISUme9zBLWOf5Nj / AL85qSkfrWf6Cz72f + lElK9az / uPZ99f / pRJSvWs / wBBZ97P / SiSkWZf aMS8 / Z7D + jfpNf7p / wCESUl9az / QWfez / wBKJKaWb0 / Hz3frWEL63iLqr2sta9o2loDXXbRDmNPH ZJTRh2T + r + n + RMTmT + q43loNfIpKdHEw6cIj7PhmprGiuuurYxjWidAwW7e / MJKS5l9oxLz9nsP6 N + k1 / un / AIRJSX1rP9BZ97P / AEokprHGa611j8QWBxLveytztxgh4G3waPuSUx + x1yD9jZGkj0qf HX / CJKV9jq9RrxhhobqAxlTTJiZPqQRA8ElJsy + 0Yl5 + z2H9G / Sa / wB0 / wDCJKZ2Ofaw1uotAP7r mtOmvLbAUlIKK3VVhgwi2AG + 1zYhujfzh3SUyP2idMYxPEtmJ8fU8ElLXVG5mx2GXTpq9uk9x7kl Jq3Gpgrrx7A0T3YTJMkkmzklJTYSU13 / APKFP / E3f9VQkpXT / wDk / G / 4mv8A6kJKVn22UYd11Ra1 7GlwdZO0R4xqkp53 / nF1H / uVhf5tn / kUlN7o / VsvNynV33Y9jG1l5FIeHCCBPuA01SU2v + cXRv8A uS3 / ADXf + RSUndlY + Z0 + 6 / GeLKyx43CRqAfGElNtJTyHW8m6rqrsTGrm66yqB6ZfIeXMc4neJ07e E + CSnAd1XrD9uK3Ju3vazJdc5le4NcGOdXHqfQLTM + nxr4JKd7pGfl29VFGW13r7 / e41FpcwOa1h cS8xG46axPmkp6rL / ot3 / Fv / ACFJSZJTyHXL8qrqNtWJUZc + svsNRsaA4WTJ9RsktboElONZd9Yh jPxTl2epuNpzPQcXNn0z6ezYKiyCdd09uUlOt0rOz3dQrbmgussu2 + r6Rbua17WsDibDBaHO / GEl PWZf9Fu / 4t / 5CkpMkp4 / rWRkjql2NhsAcbKw95YXa2bm / Sk6nc3kaTCSnIHUeouxPsL8q77a8DJF hFbbRW / 0i5vokyGDdzs + iZmUlOhg9RzK + oUMz3EvuyG1NufWWPsLLGs2vlwG5vu44lJT26SlJKa7 / wDlCn / ibv8AqqElK6f / AMn43 / E1 / wDUhJTPJqN9FlLXbC9paHxMT3gpKcn / AJu5P / c93 / bTP70l Nvp3S7MGx77Mg5G9u0Asa2PuSU2 / smL / AKGv / NH9ySmOQxleHc2toaPTfo0QOCkpOkp5jP6dlX9T tfXUAW20XM2R7xW64vG51PdruC6JKSmL + i3OoPsdBrnZ7fCkx / Rt35p0ny4SUlxOl5dOczIdVG7K fa + dhLGP2NaARUOfTB0KSney / wCi3f8AFv8AyFJSZJTzWX0q23rDra2NLLXA2sjdJk + / e + kx7WiQ O5SU1ndEz / SIbUz + alriJdoKtTX6G3dofnr5JKTUdEyGdSre + sMx8d1b63NPv3C3SSKhLdnKSnos v + i3f8W / 8hSUmSU87ndOuyOo2OrZW0vNcEMDiCx9r95e + kzEg7fHuUlOc / pGa53qOxcgzVO1tjPS Jiv8z0g7lp7T28klN + npWVVk0PfVUQy42Wu2AmbLang1 / oRGrSedElPSJKUkprv / AOUKf + Ju / wCq oSUrp / 8Ayfjf8TX / ANSElJn1V2iLGNeBqA4A / lSUj + yYv + hr / wAwf3JKV9kxP9DX / mD + 5JSvsmL / AKGv / MH9ySlHDw3AtdRUQdCCxsEfckpX2TF / 0Nf + YP7klK + yYv8Aoa / 8wf3JKV9kxf8AQ1 / 5g / США Ur7Ji / 6Gv / MH9ySlHDw3AtdRUQdCCxsEfckpX2TF / wBDX / mD + 5JSvsmL / oa / 8wf3JKV9kxf9DX / m D + 5JSvsmL / oa / wDMH9ySlHDw3AtdRUQdCCxsEfckpX2TF / 0Nf + YP7klK + yYv + hr / AMwf3JKV9kxf 9DX / AJg / uSUr7Ji / 6Gv / ADB / ckpX2TF / 0Nf + YP7klJklNd // AChT / wATd / 1VCSldP / 5Pxv8Aia / + pCSlfb8EaHIq / wA9v96SklWRj3yKbWWbedjg6PuSUkSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU pJSklKSUpJTCy2qlu + 57a2zEvIaJ + aSmNWTjXktptZYQJIY4OMfIpKYP / wCUKf8Aibv + qoSU1 + n9 QwBgYwOTSCKa5HqN / dHmkponph2XcS42VyTJ / T / + ZpKbWBV0Lppe7EuqYbAA6bQ7jjl3mkpuftDp / wD3Jp / 7cb / ekpX7Q6f / ANyaf + 3G / wB6SlftDp // AHJp / wC3G / 3pKV + 0On / 9yaf + 3G / 3pKV + 0On / APcmn / txv96SlftDp / 8A3Jp / 7cb / AHpKV + 0On / 8Acmn / ALcb / ekpX7Q6f / 3Jp / 7cb / ekpX7Q6f8A 9yaf + 3G / 3pKV + 0On / wDcmn / txv8AekpX7Q6f / wByaf8Atxv96SlftDp // cmn / txv96SlftDp / wD3 Jp / 7cb / ekpX7Q6f / ANyaf + 3G / wB6SlftDp // AHJp / wC3G / 3pKV + 0On / 9yaf + 3G / 3pKV + 0On / APcm n / txv96Smvmu6P1Cn0Mq + pzA4OgWgaj4O80lIsHH6B06x1uJdUxz27STcDpM93eSSkr + oYh3 + k / a aY9G3X1G / vU + aSn / 2Q ==

uuid: c08d9c07-c61b-fc4d-8b21-8e1fd58855bexmp.сделал: A7BC74E0122068118083E8A4FE094D2Dxmp.did: 0180117407206811871FD2688E57450Aproof: pdf

createdxmp.iid: 0180117407206811871FD2688E57450A2018-05-09T15esign 9bee + 9bee

savedxmp.iid: E47DF7F70B206811871FD2688E57450A2018-05-09T17: 50: 57 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 38864C301D206811871FD2688E57450A2018-05-09T17: 50: 57 + 09: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: 39864C301D206811871FD2688E57450A2018-05-09T18: 15: 27 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3A864C301D206811871FD2688E57450A2018-05-09T18: 34: 55 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3B864C301D206811871FD2688E57450A2018-05-09T18: 35: 40 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3C864C301D206811871FD2688E57450A2018-05-09T18: 36: 14 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3D864C301D206811871FD2688E57450A2018-05-09T18: 44: 21 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3E864C301D206811871FD2688E57450A2018-05-09T18: 47: 50 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3F864C301D206811871FD2688E57450A2018-05-09T18: 54: 37 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 40864C301D206811871FD2688E57450A2018-05-09T19: 42 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: D92A1374072068118C14864E2E5377D72018-05-10T10: 14: 57 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: DA2A1374072068118C14864E2E5377D72018-05-10T11: 26: 31 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: C97B568C2118C14864E2E5377D72018-05-10T15: 29: 39 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 05801174072068118A6DC192EEFF677D2018-05-11T10: 48: 17 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 06801174072068118A6DC192EEFF677D2018-05-11T15: 18: 37 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 01801174072068118C148CB9DFA4018-05-16T14: 47: 12 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 02801174072068118C148CB9DFA4018-05-16T14: 53: 54 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 03801174072068118C148CB9DFA4018-05-16T14: 54: 55 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 04801174072068118C148CB9DFA4018-05-16T14: 55: 42 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 08801174072068118C148CB9DFA4018-05-16T15: 10: 58 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 09801174072068118C148CB9DFA4018-05-16T15: 14: 07 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 0A801174072068118C148CB9DFA4018-05-16T15: 29: 55 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 101014CB0D2068118C148CB9DFA4018-05-16T15: 32: 35 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 111014CB0D2068118C148CB9DFA4018-05-16T15: 33: 48 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 121014CB0D2068118C148CB9DFA4018-05-16T15: 39: 21 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 131014CB0D2068118C148CB9DFA4018-05-16T15: 41: 44 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 141014CB0D2068118C148CB9DFA4018-05-16T15: 46: 52 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 151014CB0D2068118C148CB9DFA4018-05-16T15: 47: 30 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 161014CB0D2068118C148CB9DFA4018-05-16T15: 48: 52 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 171014CB0D2068118C148CB9DFA4018-05-16T15: 52: 02 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: F77F1174072068118C14BC3FDCD183DB2018-05-16T17: 44: 29 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F87F1174072068118C14BC3FDCD183DB2018-05-16T17: 47: 45 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F97F1174072068118C14BC3FDCD183DB2018-05-16T17: 49: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: FA7F1174072068118C14BC3FDCD183DB2018-05-16T17: 53: 54 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: FB7F1174072068118C14BC3FDCD183DB2018-05-16T18: 04 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: FC7F1174072068118C14BC3FDCD183DB2018-05-16T18: 05: 58 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: FD7F1174072068118C14BC3FDCD183DB2018-05-16T18: 09: 39 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: FE7F1174072068118C14BC3FDCD183DB2018-05-16T18: 11: 29 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: FF7F1174072068118C14BC3FDCD183DB2018-05-16T18: 12: 13 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 00801174072068118C14BC3FDCD183DB2018-05-16T18: 12: 48 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: E2CAC8930D2068118C14BC3FDCD183DB2018-05-16T18: 28: 20 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: E3CAC8930D2068118C14BC3FDCD183DB2018-05-16T18: 43: 36 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 01801174072068118A6DD569F6F8B9842018-05-17T09: 47: 09 + 09: 00Adobe InDesign 7.0 /; / метаданные

Savedxmp.iid: 02801174072068118A6DD569F6F8B9842018-05-17T09: 53: 53 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 03801174072068118A6DD569F6F8B9842018-05-17T10: 00: 53 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 04801174072068118A6DD569F6F8B9842018-05-17T10: 14: 23 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 05801174072068118A6DD569F6F8B9842018-05-17T10: 15: 04 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 06801174072068118A6DD569F6F8B9842018-05-17T10: 36: 54 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 07801174072068118A6DD569F6F8B9842018-05-17T10: 38: 02 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 08801174072068118A6DD569F6F8B9842018-05-17T10: 47: 34 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 0A801174072068118A6DD569F6F8B9842018-05-17T10: 54: 45 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: ECEAA24A112068118A6DD569F6F8B9842018-05-17T10: 57: 35 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: EDEAA24A112068118A6DD569F6F8B9842018-05-17T10: 59: 48 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: EEEAA24A112068118A6DD569F6F8B9842018-05-17T11: 04: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: EFEAA24A112068118A6DD569F6F8B9842018-05-17T11: 14: 18 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F0EAA24A112068118A6DD569F6F8B9842018-05-17T11: 16: 46 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F1EAA24A112068118A6DD569F6F8B9842018-05-17T11: 18: 47 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F2EAA24A112068118A6DD569F6F8B9842018-05-17T11: 29: 35 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: F3EAA24A112068118A6DD569F6F8B9842018-05-17T11: 38: 05 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F4EAA24A112068118A6DD569F6F8B9842018-05-17T11: 46: 04 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F5EAA24A112068118A6DD569F6F8B9842018-05-17T11: 48: 22 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F6EAA24A112068118A6DD569F6F8B9842018-05-17T11: 53: 25 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 327044DA1118A6DD569F6F8B9842018-05-17T11: 58: 52 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F77F1174072068118C1487B5509BA3012018-05-18T09: 59: 18 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F97F1174072068118C1487B5509BA3012018-05-18T10: 40: 12 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: FB7F1174072068118C1487B5509BA3012018-05-18T10: 54: 17 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: FE7F1174072068118C1487B5509BA3012018-05-18T11: 07: 25 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: FC3477F1132068118C1487B5509BA3012018-05-18T11: 28: 42 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: FF3477F1132068118C1487B5509BA3012018-05-18T11: 29: 01 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 013577F1132068118C1487B5509BA3012018-05-18T11: 36: 28 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 033577F1132068118C1487B5509BA3012018-05-18T11: 42: 25 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 6BFA1C4C162068118C1487B5509BA3012018-05-18T11: 49: 45 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 6DFA1C4C162068118C1487B5509BA3012018-05-18T11: 55: 32 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 6FFA1C4C162068118C1487B5509BA3012018-05-18T12: 23: 05 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 1CCEE4981D2068118C1487B5509BA3012018-05-18T12: 37: 49 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 1ECEE4981D2068118C1487B5509BA3012018-05-18T12: 50: 24 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 02801174072068118C14E106634D36FB2018-05-21T09: 22: 54 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 03801174072068118C14E106634D36FB2018-05-21T09: 31: 30 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 04801174072068118C14E106634D36FB2018-05-21T09: 33: 39 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 05801174072068118C14E106634D36FB2018-05-21T09: 38: 04 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 09801174072068118C14E106634D36FB2018-05-21T09: 56: 51 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 46B8F06D0F2068118C14E106634D36FB2018-05-21T10: 20 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 48B8F06D0F2068118C14E106634D36FB2018-05-21T10: 33: 34 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 4AB8F06D0F2068118C14E106634D36FB2018-05-21T10: 38: 53 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3797C352352068118C14E106634D36FB2018-05-21T14: 51: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: DF87A87B362068118C14E106634D36FB2018-05-21T14: 59: 33 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: E087A87B362068118C14E106634D36FB2018-05-21T15: 39: 25 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: A52EFDCE3E2068118C14E106634D36FB2018-05-21T15: 59: 09 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: B4DAA716422068118C14E106634D36FB2018-05-21T16: 22: 38 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 86CAA576422068118C14E106634D36FB2018-05-21T16: 25: 19 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 87CAA576422068118C14E106634D36FB2018-05-21T16: 57: 29 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: BF69D4B24D2068118C14E106634D36FB2018-05-21T17: 45: 45 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 7217C30F562068118C14E106634D36FB2018-05-21T18: 45: 36 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F4D00B93582068118C14E106634D36FB2018-05-21T19: 03: 36 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 044B3CE4582068118C14E106634D36FB2018-05-21T19: 05: 52 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 054B3CE4582068118C14E106634D36FB2018-05-21T19: 10: 49 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 064B3CE4582068118C14E106634D36FB2018-05-21T19: 14: 10 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 074B3CE4582068118C14E106634D36FB2018-05-21T19: 14: 56 + 09: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: 2F2DBC285A2068118C14E106634D36FB2018-05-21T19: 14: 56 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: B56B05F45A2068118C14E106634D36FB2018-05-21T19: 20: 37 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 03648EC7072068118A6D8C42DEBA6EC32018-05-22T02: 16 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 1FB2A7200A2068118A6D8C42DEBA6EC32018-05-22T02: 32: 48 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 5A92AAB6162068118C14CDFAAAC576E52018-05-31T17: 16: 25 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 1118FF7D1F2068118C14CDFAAAC576E52018-05-31T18: 19: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 94E37BA6222068118C14CDFAAAC576E52018-05-31T18: 41: 52 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3A14DA068118C14CDFAAAC576E52018-05-31T18: 48: 28 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 00D7E425242068118C14CDFAAAC576E52018-05-31T18: 52: 35 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: ED734C112C2068118C14CDFAAAC576E52018-05-31T19: 49: 16 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: B52892068118C14CDFAAAC576E52018-05-31T22: 40: 40 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: A9E19959412068118C14CDFAAAC576E52018-05-31T22: 42: 29 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: B10A2F74072068118A6DA49DED60149F2018-06-01T11: 03: 04 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 1122AF1C0B2068118A6DA49DED60149F2018-06-01T11: 29: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F30BAAB10C2068118A6DA49DED60149F2018-06-01T11: 40: 35 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 84C643190F2068118A6DA49DED60149F2018-06-01T11: 57: 47 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 2EC94474072068118C149804C29A33B

-06-01T19: 17: 01 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: A2E53B74072068118C14F9A925650C412018-06-07T10: 23: 35 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3135E1930A2068118C14F9A925650C412018-06-07T10: 45: 57 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: E4D14B74072068118083BE6AC7AA9B3A2018-06-08T10: 59: 52 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 049945C40118083BE6AC7AA9B3A2018-06-08T11: 16: 25 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 48D2972C0B2068118083BE6AC7AA9B3A2018-06-08T11: 26: 30 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: EC37E01D522068118A6DE607A

362018-06-12T18: 56: 51 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 32BA3B2C522068118A6DE607A

362018-06-12T18: 57: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 8A97FB6E552068118A6DE607A

362018-06-12T19: 20: 36 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 65054274072068118C14A93DFC09AAFF2018-06-12T23: 01: 17 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: D383272B0118C14A93DFC09AAFF2018-06-12T23: 13: 34 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 9F7D403B0118C14A93DFC09AAFF2018-06-12T23: 14: 01 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: AB9F623E0118C14A93DFC09AAFF2018-06-12T23: 14: 06 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 703496DB322068118A6DCB20BAB7D7742018-06-13T17: 36: 18 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 1E278A7B332068118A6DCB20BAB7D7742018-06-13T17: 40: 46 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: E4812AF8342068118A6DCB20BAB7D7742018-06-13T17: 51: 25 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 14B6A308362068118A6DCB20BAB7D7742018-06-13T17: 59: 02 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: E3505E74072068118C14BE701A94074F2018-06-14T09: 52: 59 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 655618080E2068118C14BE701A94074F2018-06-14T10: 40: 04 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: B978BE7B132068118C14BE701A94074F2018-06-14T11: 19: 05 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 9A1DAAB7132068118C14BE701A94074F2018-06-14T11: 20: 46 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 24FCA351162068118C14BE701A94074F2018-06-14T11: 39: 23 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 9CA1B63B1118C14BE701A94074F2018-06-14T12: 00: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: EDB49AA91A2068118C14BE701A94074F2018-06-14T12: 10: 29 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: DCE04B74072068118C14B4B7E6EDE54B2018-06-14T14: 34: 43 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 76644474072068118C1493A9009D9FB52018-06-14T18: 48: 20 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 5DBC3A3B222068118A6DC3EEC20D175F2018-06-19T16: 27: 29 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: EC0C9FD2232068118A6DC3EEC20D175F2018-06-19T16: 38: 52 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 5A379D82242068118A6DC3EEC20D175F2018-06-19T16: 43: 47 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F522ECCF242068118A6DC3EEC20D175F2018-06-19T16: 45: 57 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 14475299252068118A6DC3EEC20D175F2018-06-19T16: 51: 36 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 944344892C2068118A6DC3EEC20D175F2018-06-19T17: 41: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: AC51DC0E372068118C14A47D0CBEB0C62018-06-21T15: 59: 26 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: AD51DC0E372068118C14A47D0CBEB0C62018-06-21T16: 06: 13 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 9FB95A2B3D2068118C1495A21CC5A6C22018-06-28T17: 22: 22 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 2DF06F87402068118C1495A21CC5A6C22018-06-28T17: 46: 25 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: FD4FDDA5402068118C1495A21CC5A6C22018-06-28T17: 47: 16 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 8CDA6874072068118C14DD4CB951D48F2018-07-03T11: 20: 38 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid:

7268118C14DD4CB951D48F2018-07-03T11: 25: 41 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 2E82C0F01E2068118C14C09F234B52E32018-07-04T14: 43: 40 + 09: 00Adobe InDesign 7.0 / метаданные

сохраненоxmp.iid: 4AE731F11E2068118C14C09F234B52E32018-07-04T14: 43: 41 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: D826DC041F2068118C14C09F234B52E32018-07-04T14: 44: 13 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: D926DC041F2068118C14C09F234B52E32018-07-04T14: 44: 52 + 09: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: 1A06161C1F2068118C14C09F234B52E32018-07-04T14: 44: 52 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: F87F11740720681188C6BBACA41050822018-08-01T20: 03: 12 + 09: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: 24F5F3530C20681188C6BBACA41050822018-08-01T20: 03: 12 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 4287FD810E20681188C6BBACA41050822018-08-01T20: 18: 49 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 06B3A3170E2068118083B224BC025C7B2018-08-01T21: 18: 39 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 09B3A3170E2068118083B224BC025C7B2018-08-01T22: 17: 46 + 09: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: 10AD3D5A162068118083B224BC025C7B2018-08-01T22: 17: 46 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 4F97E0DD162068118083B224BC025C7B2018-08-01T22: 21: 27 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: A9863874072068118083F48F4082018-08-01T22: 37: 18 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 17AD1C7407206811808385C9E56165872018-08-01T23: 12: 19 + 09: 00 Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: C58265C6011808385C9E56165872018-08-01T23: 28: 56 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: C68265C6011808385C9E56165872018-08-01T23: 31: 49 + 09: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: 82778C2D0A206811808385C9E56165872018-08-01T23: 31: 50 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: CBD75F1E10206811808385C9E56165872018-08-02T00: 14: 21 + 09: 00 Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: E2FB880311206811808385C9E56165872018-08-02T00: 20: 45 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 80D52A7407206811822AA7092B962DF02018-08-02T12: 15: 12 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 6FE7760A08206811822AA7092B962DF02018-08-02T12: 19: 24 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: FC321FE008206811822AA7092B962DF02018-08-02T12: 25: 23 + 09: 00 Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 023C121D4E2068118083D6E9420439AF2018-08-02T17: 31: 06 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 8646105D622068118083D6E9420439AF2018-08-02T19: 56: 04 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 677029B8622068118083D6E9420439AF2018-08-02T19: 58: 36 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 523EC0DC632068118083D6E9420439AF2018-08-02T20: 06: 47 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 804BA7980F2068118083A270184935622018-08-03T11: 52: 56 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 814BA7980F2068118083A270184935622018-08-03T12: 00: 09 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 0D508405212068118083A270184935622018-08-03T13: 57: 41 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: 8CF0DB4E212068118083A270184935622018-08-03T13: 59: 44 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 0EBC4C74072068118083D2E0E94A72D52018-08-03T16: 56: 40 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: AD9563A5072068118083D2E0E94A72D52018-08-03T16: 58: 02 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 4C17BC7B0A2068118083D2E0E94A72D52018-08-03T17: 18: 21 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: 4D17BC7B0A2068118083D2E0E94A72D52018-08-03T17: 21: 37 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 4E17BC7B0A2068118083D2E0E94A72D52018-08-03T17: 24: 06 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 4F17BC7B0A2068118083D2E0E94A72D52018-08-03T17: 34: 38 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 468CDE2808206811808395B2E1A014562018-08-06T09: 11: 48 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: B26E3C740720681180838B3A8C6DC4BB2018-08-07T11: 30: 37 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: B36E3C740720681180838B3A8C6DC4BB2018-08-07T11: 36: 37 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 88300DD60820681180838B3A8C6DC4BB2018-08-07T11: 40: 31 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 1BCDD04031180838B3A8C6DC4BB2018-08-07T17: 27: 07 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 6A1DC6B731180838B3A8C6DC4BB2018-08-07T17: 30: 26 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 563582E30C20681180838774323171B22018-08-10T17: 12: 59 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: C197EA220D20681180838774323171B22018-08-10T17: 14: 45 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 111929B01120681180839B580C92D96C2018-08-27T10: 28: 09 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: BC6D3874072068118083B42B1E39E2FF2018-08-28T13: 11: 22 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 6A7582800118083B42B1E39E2FF2018-08-28T13: 26: 02 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: BEE680C20B2068118083B42B1E39E2FF2018-08-28T13: 42: 12 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 2D3BE2760C2068118083B42B1E39E2FF2018-08-28T13: 47: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 2E3BE2760C2068118083B42B1E39E2FF2018-08-28T13: 55: 11 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 71CE0E6F0E2068118083B42B1E39E2FF2018-08-28T14: 01: 20 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: C0CB20AE0E2068118083B42B1E39E2FF2018-08-28T14: 03: 06 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: EE0D2A0A0F2068118083B42B1E39E2FF2018-08-28T14: 05: 41 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: 018F8D8F162068118083B42B1E39E2FF2018-08-28T14: 59: 31 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 8E7A3674072068118083CEB6D0DD411F2018-08-30T11: 10: 24 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: EA3EB8FD0F2068118083D8B99E79C2852018-09-06T10: 50: 47 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 01F102068118083D8B99E79C2852018-09-06T10: 51: 43 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 24665288102068118083D8B99E79C2852018-09-06T10: 54: 40 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 9BF2D5B7102068118083D8B99E79C2852018-09-06T10: 55: 59 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: D50C75D6102068118083D8B99E79C2852018-09-06T10: 56: 51 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 70C5EFFA102068118083D8B99E79C2852018-09-06T10: 57: 52 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: F651375F112068118083D8B99E79C2852018-09-06T11: 00: 40 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: BE8AEF8D132068118083D8B99E79C2852018-09-06T11: 16: 18 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: AC2491B7132068118083D8B99E79C2852018-09-06T11: 17: 27 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: F2C6EC20142068118083D8B99E79C2852018-09-06T11: 20: 24 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: AE18B272182068118083D8B99E79C2852018-09-06T11: 51: 20 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: AF18B272182068118083D8B99E79C2852018-09-06T12: 01: 32 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 9111D3D68118083E44A28AC07202018-09-07T16: 10: 25 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 91B5EA2E0118083E44A28AC07202018-09-07T16: 19: 57 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 7D9429130A2068118083E44A28AC07202018-09-07T16: 26: 20 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 92B3C3D00A2068118083E44A28AC07202018-09-07T16: 31: 38 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 5F8CD7268118083E44A28AC07202018-09-07T17: 45: 43 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 542856F

68118083E44A28AC07202018-09-07T17: 58: 40 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 573CF65E172068118083E44A28AC07202018-09-07T18: 01: 31 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: F09731BA172068118083E44A28AC07202018-09-07T18: 04: 04 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: F19731BA172068118083E44A28AC07202018-09-07T18: 04: 29 + 09: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: A4774DC

68118083E44A28AC07202018-09-07T18: 04: 29 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: B84B40CB122068118083E8A4FE094D2D2018-09-10T18: 23: 48 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: B94B40CB122068118083E8A4FE094D2D2018-09-10T18: 24: 23 + 09: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: A7BC74E0122068118083E8A4FE094D2D2018-09-10T18: 24: 23 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 094389BE0720681180838E2486E8B0342019-01-09T18: 36: 09 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 0981B6FD0820681180838E2486E8B0342019-01-09T18: 45: 04 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 5F653E2001180838E2486E8B0342019-01-09T18: 46: 02 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 60653E2001180838E2486E8B0342019-01-09T18: 48: 18 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 482D31CB01180838E2486E8B0342019-01-09T18: 50: 49 + 09: 00Adobe InDesign 7.0 /; / метаданные

savexmp.iid: F17EF6F501180838E2486E8B0342019-01-09T18: 52: 01 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 25C6EA2E0A20681180838E2486E8B0342019-01-09T18: 53: 36 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 8FD6B0370A20681180838E2486E8B0342019-01-09T18: 53: 51 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 3B3B3BE50A20681180838E2486E8B0342019-01-09T18: 58: 42 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: B6C02A6E0B20681180838E2486E8B0342019-01-09T19: 02: 32 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 87710CB60B20681180838E2486E8B0342019-01-09T19: 04: 32 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: C24220C40B20681180838E2486E8B0342019-01-09T19: 04: 56 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: C548FD150C20681180838E2486E8B0342019-01-09T19: 07: 13 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 4A0A7AA00C2068118083EF65F732DF572019-01-10T10: 03: 47 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 237C07AB0C2068118083EF65F732DF572019-01-10T10: 04: 04 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: C1AB4874072068118083E27D4F9313BF2019-01-16T15: 13: 20 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 76D0A64A0118083E27D4F9313BF2019-01-16T15: 26: 29 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 7B463BA00118083E27D4F9313BF2019-01-16T15: 28: 53 + 09: 00Adobe InDesign 7.0 /; / метаданные

сохраненоxmp.iid: C2C1CFF40118083E27D4F9313BF2019-01-16T15: 31: 14 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: B588A80D0A2068118083E27D4F9313BF2019-01-16T15: 31: 56 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: B688A80D0A2068118083E27D4F9313BF2019-01-16T15: 37: 15 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: AF9AAACE0A2068118083E27D4F9313BF2019-01-16T15: 37: 20 + 09: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: B09AAACE0A2068118083E27D4F9313BF2019-01-16T15: 41: 16 + 09: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 7F0B02BA0B2068118083E27D4F9313BF2019-01-16T15: 43: 55 + 09: 00Adobe InDesign 7.0 /; / метаданные

xmp.iid: B94B40CB122068118083E8A4FE094D2Dxmp.did: A4774DC

68118083E44A28AC0720xmp.did: 0180117407206811871FD2688E57450Adefault9820application / pdfAdobese PDF Library 9.9 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 18 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 19 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 20 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 21 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Shading> / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 22 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Shading> / XObject >>> / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 23 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / MC1> / MC2 >>> / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 24 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / MC1> / MC2 >>> / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 25 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / MC1> / MC2 >>> / XObject >>> / TrimBox [0.\ ǝG # + ~ 8 $ FSHO + xF> /; (] ʌoL6 f / b2L @ R] H] ([KW; dNf9ɧG> \. Ň:% rR} ҍL) * ب L`3, mZae)!) H2A8V & NEvЭA

LuxSpace, встраиваемые потолочные светильники общего освещения

Тип	DN570B (встраиваемая версия для малой высоты) DN571B (версия с глубоким углублением)
Тип потолка
Источник света	Несменный светодиодный модуль
Мощность	11, 19, 23, 34 Вт (3000K) 11, 17.4, 21, 32 Вт (4000K)
Цвет света:	830, 840, 927, 930 и 940
Световой поток (для версий 830 и 840)	DN570B, глянцевое зеркало или фацетный отражатель: 1350, 2200, 2600, 4000 лм DN570B, матовый отражатель: 1150, 1850, 2200, 4000 лм DN570B, белый отражатель: 1300, 2100, 2500, 4000 лм DN571B, глянцевое зеркало или фацетный отражатель: 1300, 2100, 2500, 4000 лм DN571B, матовый отражатель: 1000, 1650, 1950, 4000 лм DN571B, белый отражатель: 1250, 2000, 2400, 4000 лм
Индекс цветопередачи
Поддержание просвета при среднем сроке службы * 50000 ч
Частота отказов ПРА при среднем сроке службы 50000 ч
Рабочие характеристики Температура окружающей среды Tq
Диапазон рабочих температур
Драйвер
Напряжение сети
Диммирование	Возможное затемнение DALI (PSD-E)
Опции	Аварийное освещение 3 часа (EL3) Защитное стекло (PG или PGO, лицевая сторона IP54) Сквозная проводка Версия без оправы для гипсового потолка (не для LED40S) Подвесные стекла: опал (SG-O), матовый круг (SG-FRC) и матовое кольцо с ореолом (SG-HR-FR) Доступны различные варианты кабелей и разъемов для поддержки быстрой установки
Материал	Корпус и обод: алюминий Отражатель: пластик, с алюминиевым покрытием (для глянцевой и фацетной оптики)
Цвет	Обод: белый (RAL 9003), серый (RAL 9006), черный (RAL 9004)
Оптика	Зеркало глянцевое (C) Зеркало матовое (M) Фацетный отражатель (F) Белый отражатель (WR)
Соединение	Цанговый штуцер или с предохранителем от натяжения
Установка	Фиксация с помощью пружинных фиксаторов
Примечания

CoreLine Downlight Downlight Downlight

Тип	DN140B (версии с белым и алюминиевым отражателем)
Тип потолка
Источник света	Несменный светодиодный модуль
Мощность	9.5 Вт, 11,5 Вт (1100 лм) 19 Вт, 20,5 Вт, 22 Вт (2200 лм)
Эффективность
Световой поток
Коррелированная цветовая температура	3000 K (теплый белый) 4000 K (нейтральный белый)
Индекс цветопередачи
Средний срок полезного использования L70B50
Средний срок полезного использования L80B50
Средний срок полезного использования L90B50
Частота отказов драйвера
Средняя температура окружающей среды
Диапазон рабочих температур
Драйвер	БП: встроенный PSD и IA1: внешний, с интерфейсом DALI или Interact Ready
Напряжение сети
Диммирование	DALI с регулируемой яркостью Диммирование через InterAct Без диммирования
Вход системы управления
Материал	Корпус: пластик Отражатель: пластик
Цвет	WH: белый отражатель / белый обод C: алюминиевый отражатель / белый обод
Оптика	Отражатель, белый / алюминий
Соединение	Цанговый штуцер с разгрузкой от натяжения
Установка	Фиксация пружинными зажимами Возможно сквозное подключение
Принадлежности	Защищенное стекло, также обеспечивающее степень защиты IP54
Примечания	Версии DALI и IA1 имеют внешний драйвер

Как выбрать лучшие светодиодные встраиваемые светильники для комнаты

Покупаете ли вы их в Интернете или в местном магазине товаров для дома, для светодиодных встраиваемых светильников существует множество вариантов.В этом руководстве представлены 6 спецификаций, с которыми вы должны ознакомиться при выборе лучшего встраиваемого светодиодного светильника.

1. Размер

Размер современных встраиваемых светодиодных светильников для жилых помещений варьируется от 2 до 6 дюймов. В большинстве домов используется комбинация 4- и 6-дюймовых светильников, и вы найдете лучший выбор в этих двух размерах.

Сравнивая размер встраиваемых светильников, легко предположить, что 6-дюймовые светильники ярче 4-дюймовых. Как правило, это справедливо для встраиваемых ламп накаливания, но не для светодиодов.Многие встраиваемые 4-дюймовые светодиодные светильники эквивалентны 6-дюймовым светильникам с точки зрения яркости и распространения луча. По этой причине выбор встраиваемых светодиодных светильников лучшего размера для комнаты — это больше эстетическое решение, чем функциональное . Я рекомендую использовать следующий подход.

Начните с единообразия — Если у вас уже есть утопленное освещение в других частях дома, подумайте о том, чтобы согласовать их размер для единообразия. Просто знайте, что совершенно приемлемо, чтобы смешивать размеров светильников по всему дому.

Визуальное предпочтение — Учитывайте масштаб комнаты. Для больших комнат или комнат с высокими потолками я рекомендую использовать 6-дюймовые светильники для общего освещения и 4-дюймовые светильники для рабочего и акцентного освещения. Для наклонных потолков я предпочитаю 4-дюймовые регулируемые светильники, а не 6-дюймовые регулируемые светильники, потому что они менее навязчивы.

Последнее замечание о размерах встраиваемых светильников. Если на этикетке указано, что это встраиваемый светильник «4 дюйма» или «6 дюймов», это означает измерение по внутренней части корпуса (диаметр) со снятой накладкой.

2. Тип

Основные типы светодиодных светильников

Два основных типа светодиодных встраиваемых светильников: фиксированные, встроенные светильники и регулируемые встроенные светильники.

• Фиксированные встраиваемые светильники — Это ваши стандартные светодиодные встраиваемые светильники, в которых линзы находятся в углублении внутри накладки и не являются подвижными. Когда апертура гладкая, она называется триммером рефлектора . Если на нем есть выступы, это называется перегородкой и отделкой .

• Регулируемые утопленные светильники — При регулируемых утопленных светильниках (также называемых подвесными потолочными светильниками) объектив находится немного утопленным и прикреплен к оси, которая позволяет ему наклоняться внутри накладки, обычно до 35 градусов.

Другие типы встраиваемых светодиодных светильников

Я хотел бы упомянуть два других типа встраиваемых светодиодных светильников, которые можно использовать для более специальных применений. Они называются встраиваемыми светильниками thin или slim и полностью регулируемыми или elbow встраиваемыми светильниками.С технической точки зрения, ни один из этих типов не является встраиваемым светом. На самом деле это поверхностные огни.

• Ультратонкие или тонкие встраиваемые светильники — Эти светильники являются новейшим типом светильников, появившихся на рынке. Как следует из их названия, фонари ультратонкие, и для них не нужен корпус. Эти «бескамерные» светодиодные фонари имеют удаленную распределительную коробку, в которой находятся проводка и соединения. Их преимущество в том, что они могут поместиться практически где угодно, и вам не нужно беспокоиться о зазоре от потолочных балок выше.Обратной стороной этого типа светодиодных светильников является то, что они могут создавать нежелательные блики, поскольку линзы расположены заподлицо с поверхностью потолка.

• Полностью регулируемые или угловые встраиваемые светильники — Полностью регулируемые (также называемые локтевыми) встраиваемые светильники могут регулироваться от плоского до примерно 75 градусов и поворачиваться на 360 градусов. Они обеспечивают максимальную гибкость при расстановке акцентов и произведений искусства, однако они выступают из потолка, что делает их гораздо более заметными, чем стандартный регулируемый встраиваемый светильник.Их следует зарезервировать для ситуаций, когда размещение или угол наклона потолка требует большей гибкости, чем может обеспечить стандартный регулируемый встраиваемый светильник.

Выбор лучшего типа для комнаты

Тип утопленного света, который вы используете для комнаты, должен основываться на потолке типа (плоский или наклонный) и цели освещения.

• Плоские потолки — Используйте фиксированные (нерегулируемые) встраиваемые светильники для общего освещения и рабочего освещения .Используйте регулируемые встраиваемые светильники, если вы хотите направить свет на объект или стену для Accent Lighting . Зарезервируйте использование ультратонких встраиваемых светильников для комнат, где вы будете находиться прямо под светом. Если вы используете их в комнатах длинной формы или открытых этажах, свет от поверхностных светодиодных светильников может быть резким, когда вы смотрите через потолок.

• Наклонные потолки — Используйте регулируемые встраиваемые светильники для общего освещения и рабочего освещения .Причина использования регулируемых светильников в том, что они могут быть направлены вниз, а не следовать за углом потолка, как фиксированные светильники. Если направить их вниз так, чтобы линза была параллельна полу, ослепление будет сведено к минимуму, особенно когда сиденья в комнате обращены к наклону потолка. В большинстве случаев я не рекомендую использовать встраиваемые светильники для Accent Lighting с наклонными потолками.

3. Цветовая температура

Коррелированная цветовая температура (CCT) — это фактический цветовой вид белого света , измеренный в Кельвинах (K).Его часто путают с яркостью, но под цветовой температурой понимается цветовой тон света. Наиболее распространенные цветовые температуры: теплый белый (2700K), мягкий белый (3000K), нейтральный белый (3500K), ярко-белый (4000K) и дневной свет (5000K).

Цветовая температура и регулировка яркости

Если вы привыкли приглушать лампы накаливания, вы можете заметить, что светодиодные индикаторы ведут себя иначе, когда приглушены. Разница в том, что цветовая температура лампы накаливания становится теплее при затемнении, обычно изменяясь от 2700K при полной яркости до примерно 2200K при очень низком затемнении.Светодиодные фонари не изменяют цветовую температуру естественным образом при затемнении. Они сохраняют одну и ту же цветовую температуру во всем диапазоне затемнения. Это не обязательно плохо, просто другое дело, если вы к этому не привыкли.

Warm Dim LEDs

Стремясь имитировать теплое свечение лампы накаливания при затемнении, некоторые производители предлагают встраиваемые светодиодные светильники «Warm Dim» или «Warm Glow». Эти источники света меняют цветовую температуру с 2700K до 2200K при затемнении, как и лампа накаливания.Это отличный вариант, если вы хотите создать теплую и уютную атмосферу при слабом освещении.

На выбор или Настраиваемые белые светодиоды Одно из моих любимых нововведений в встраиваемом светодиодном освещении — это «выбираемые» или «настраиваемые» белые светодиоды. Эти светильники имеют встроенный переключатель на окантовке или распределительной коробке, который позволяет вам ступенчато регулировать их между различными цветовыми температурами. Это означает, что вам больше не нужно выбирать CCT встроенного светильника перед его покупкой!

Выбор цветовой температуры

Цветовая температура освещения оказывает большое влияние на комнату.Более теплые тона в диапазоне 2700–3000 К сделают комнату уютной, тогда как более низкие температуры, такие как 3500–4000 К, сделают комнату яркой и энергичной. По этой причине я рекомендую выбирать встраиваемые светодиодные светильники белого цвета. Затем вы можете установить свет и настроить цветовую температуру по своему вкусу в зависимости от того, как она выглядит и ощущается в комнате. Можно менять цветовую температуру в разных комнатах, но я бы предпочел на один-два шага теплее или холоднее.

4. Яркость

Яркость встраиваемых светодиодных светильников составляет люмен , а не ватт, как у ламп накаливания прошлого.Не делайте ошибки, сравнивая мощность светодиодных ламп для сравнения яркости. Некоторые светодиоды более эффективны, чем другие, и поэтому для получения такой же или большей яркости требуется меньше ватт.

Для общего освещения я рекомендую использовать лампы мощностью не менее 600 люмен, для потолков стандартной высоты и не менее 900 люмен для высоких потолков. Если у вас установлен диммер (который всегда должен быть), чем выше световой поток, тем лучше.

5.Качество света

Индекс цветопередачи (CRI) — это измерение способности света точно отображать цвета по сравнению с идеальным или естественным источником света. Важно использовать светодиоды с высоким индексом цветопередачи, чтобы цвета выглядели так, как они задуманы. Лучшие светодиодные фонари имеют CRI 90 или выше .

6. Угол луча

Угол луча светодиода — это когда концентрация света составляет 50% или больше. Большинство встраиваемых светодиодных светильников (также известных как «светодиоды Retrofit» ) имеют очень широкий угол луча, обычно более 90 градусов.Хотя это отлично подходит для рассеивания света, слишком широкий угол может вызвать чрезмерное ослепление при взгляде через потолок. В настоящее время существует не так много вариантов углов луча со светодиодными встраиваемыми светильниками. Большинство производителей просто маркируют их «прожекторами» или «прожекторами». Для общего освещения в комнате используйте светильник типа .

4-дюймовые светодиодные потолочные светильники

Светодиодные потолочные светильники 1 «| Светодиодные потолочные светильники 2» | 3-дюймовые светодиодные потолочные светильники | 4-дюймовые светодиодные потолочные светильники | 6-дюймовые светодиодные потолочные светильники | Поиск по размеру диафрагмы>

Источник: LED | Варианты цвета светодиода: Классический белый , затемнение теплым свечением, настраиваемый белый цвет на выбор | Источник люмен: 1150 — 4150

Просто самое полное семейство встраиваемых светодиодных продуктов с лучшими в отрасли характеристиками, прецизионной оптикой, лучшим в своем классе регулированием яркости и всеми доступными запатентованными светодиодными технологиями USAI.

Источник: LED | Варианты цвета светодиода: Infinite Color + | Источник люмен: 1675-2100

Вместо того, чтобы красить стены акрилом, используйте свет — и наслаждайтесь гибкостью, которая дает вам. Изучите всю гамму цветового пространства, используя простые элементы управления DMX с динамическим красным, зеленым и синим цветом, а также архитектурными белыми оттенками. Доступен с полной функциональностью семейства продуктов для улучшения и активизации вашего следующего проекта.

Источник: LED | Варианты цвета светодиода: Классический белый | Источник люмен: 900 — 2650

С помощью этого универсального, но экономически привлекательного семейства светодиодных продуктов мы предлагаем неизменно классический белый свет с таким же внешним видом под потолком, что и наша линейка продуктов BeveLED 2.2 Complete.

Источник: LED | Варианты цвета светодиода: Классический белый | Источник люмен: 2000

Решайте требования проекта, используя наше семейство высокопроизводительных продуктов с экономичными функциями.Основные светильники предназначены для установки в сухих / влажных / влажных помещениях для ванных комнат и душевых с возможностью регулировки яркости до 1%.

Источник: LED | Варианты цвета светодиода: Классический белый, затемнение теплого свечения | Источник люмен: 1025 — 1350

Многие из наших даунлайтов BeveLED 2.2 соответствуют требованиям JA8 2016 для обеспечения постоянного классического белого света и нашего запатентованного затемнения Warm Glow с индексом цветопередачи 90+ для потолочного освещения, настенного освещения и регулируемых акцентов.

Источник: LED | Варианты цвета светодиода: Классический белый | Источник люмен: 1000-2725

Этот уникальный светильник позволяет расположить две идентичные регулируемые планки BeveLED 2.1 на расстоянии 10,5 дюймов друг от друга, без конфликта и затрат на использование нескольких корпусов. Идеально подходит для освещения магазинов, галерей и произведений искусства, где требуется максимальное освещение в сочетании с гибкостью наклона и прицеливания.

Источник: LED | Варианты цвета светодиода: Затемнение теплого свечения | Источник люмен: 1200-2300

Используйте BeveLED Double с запатентованной USAI функцией затемнения Warm Glow, чтобы включить двойное акцентное освещение с естественной функциональностью перехода от тусклого к теплому.

Источник: LED | Варианты цвета светодиода: Классический белый , Затемнение теплого свечения, выбор цвета Настраиваемый белый | Источник люмен: 1150 — 4150

Семейство продуктов USAI Incline обеспечивает красивое и точное встраиваемое освещение для установки на наклонных потолках от 15o (шаг 3/12) до 45o (шаг 12/12).Установки всегда идеально выровнены по кругу и квадрату с помощью встроенного выравнивателя и рассчитаны на прямой контакт с изоляцией из распыляемой пены.

Источник: LED | Варианты цвета светодиода: Бесконечный цвет + | Источник люмен: 1675-2100

Семейство продуктов USAI Incline обеспечивает красивое и точное встраиваемое освещение для установки на наклонных потолках от 15o (шаг 3/12) до 45o (шаг 12/12).Установки всегда идеально выровнены по кругу и квадрату с помощью встроенного выравнивателя и рассчитаны на прямой контакт с изоляцией из распыляемой пены.

Источник: LED | Варианты цвета светодиода: Классический белый , Затемнение теплого свечения, выбор цвета Настраиваемый белый | Источник люмен: 900 — 1600

BeveLED 2.2 Glow обеспечивает эффективное освещение с декоративным светящимся акцентом. Выберите опаловое стекло длиной 1-1 / 2 дюйма, 3 дюйма или 4 дюйма с круглым или квадратным профилем, чтобы добавить яркое, но функциональное освещение в любое пространство.

Источник: LED | Варианты цвета светодиода: Классический белый , Затемнение теплого свечения, выбор цвета Настраиваемый белый | Источник люмен: 1150 — 4150

Добейтесь внешнего вида гипсокартона без отделки за счет удобства обслуживания и доступа акустической потолочной плитки.Акустическое освещение USAI Trimless Acoustical разработано для точного и легкого размещения в предварительно вырезанных потолочных панелях компанией Armstrong® Ceiling Solutions.

Источник: LED | Варианты цвета светодиода: Классический белый | Источник люмен: 900 — 2650

Добейтесь внешнего вида гипсокартона без отделки за счет удобства обслуживания и доступа акустической потолочной плитки.Акустическое освещение USAI Trimless Acoustical разработано для точного и легкого размещения в предварительно вырезанных потолочных панелях компанией Armstrong® Ceiling Solutions.

Источник: LED | Варианты цвета светодиода: Классический белый | Источник люмен: 1075-2000

Добейтесь внешнего вида гипсокартона без отделки за счет удобства обслуживания и доступа акустической потолочной плитки.Акустическое освещение USAI Trimless Acoustical разработано для точного и легкого размещения в предварительно вырезанных потолочных панелях компанией Armstrong® Ceiling Solutions.

Источник: LED | Варианты цвета светодиода: Классический белый, Затемнение теплого свечения, выбор цвета Настраиваемый белый | Источник люмен: 1150 — 4150

Источник: LED | Варианты цвета светодиода: Классический белый , затемнение теплым свечением, выбор цвета настраиваемый белый | Источник люмен: 1175 — 2475

Стремясь сделать интеграцию освещения последовательной и совершенной, USAI Lighting и Armstrong® Ceiling Solutions совместно разрабатывают и разрабатывают безупречные световые решения для потолков WoodWorks®.Добивайтесь идеального размещения приспособлений каждый раз с продуктами Micro®, BeveLED Mini® и BeveLED® 2.2.

Источник: LED | Варианты цвета светодиода: Классический белый | Источник люмен: 1150 — 4150

Линза и декоративная поверхность True Zero легко интегрируются с плоскостью потолка, обеспечивая плавный переход к материалам архитектурной поверхности.Скромное присутствие этой функциональной «рабочей лошадки» делает True Zero идеальной заменой или дополнением к более крупным коммерческим осветительным приборам.

лучших светодиодных светильников | Встраиваемые точечные светильники, прожекторы и мойки стен

Встраиваемый светильник направленного света — это встраиваемый в потолок светильник с отверстием для выхода света, расположенным почти заподлицо с потолком и направленным вниз под идеально вертикальным или регулируемым углом.Он создает завесу света или доставляет управляемый луч света из архитектурно интегрированной апертуры. Утопленное освещение — популярная форма архитектурного освещения из-за его неприметного эстетического и более чистого вида по сравнению с осветительными приборами, которые значительно выступают ниже плоскости потолка. Встраиваемые светильники обеспечивают функциональное освещение, которое отвечает не только потребностям людей, находящихся в помещении, и выполняемой ими деятельности, но и эстетическим целям архитектуры.Утопленный потолочный светильник направляет свет вниз или под углом в прямом направлении, при этом источник света регрессирует в светильник, чтобы уменьшить дискомфортные блики, в то время как сам светильник утоплен в потолок, создавая ненавязчивый вид потолочной линии.

Приложения

Встраиваемое освещение отвечает потребности в гибкости в дизайне освещения, которая часто требует многоуровневой схемы, чтобы предложить полную информацию о пространстве и улучшить внешний вид пространства как элемента дизайна.Многослойный подход к дизайну освещения максимально использует пространство и обеспечивает богатую визуальную глубину интерьера. Даунлайты используются для обеспечения всех трех основных уровней освещения: окружающего, рабочего и акцентного. Эти светильники позволяют дизайнерам по свету и архитекторам создавать целостный световой дизайн: они вносят вклад в сбалансированную световую композицию и одновременно заставляют освещение не привлекать к себе внимание.

Окружающее освещение

Многие коммерческие, гостиничные, розничные и институциональные приложения используют встроенное освещение в качестве первого слоя общего освещения.В качестве базового слоя освещения окружающее освещение должно быть равномерно распределено, чтобы заполнять тени, обеспечивать ориентацию и задавать настроение. Встраиваемые потолочные светильники превосходны в качестве источника окружающего освещения, поскольку они, как правило, менее заметны, менее визуально оскорбительны, менее дороги и менее подвержены вандализму, чем поверхностные светильники и подвесные светильники. Использование даунлайтов позволяет лучше согласовать размещение светильников с архитектурой и мебелью, тем самым избегая ощущения беспорядка и обеспечивая однородную атмосферу во всем пространстве.Встраиваемые даунлайты — настоящая рабочая лошадка в театрах, аудиториях, конференц-центрах, фойе и больших открытых внутренних пространствах, где подвесные светильники и светильники для поверхностного монтажа могут быть визуально навязчивыми. Даунлайты также отлично подходят для ограниченных пространств, таких как коридоры, коридоры, ванные комнаты, подвалы, кухни, лестницы, рабочие зоны, кладовые, прачечные и игровые комнаты. В известных гостиничных и жилых помещениях, таких как вестибюли отелей, многофункциональные помещения для мероприятий, гостиные и спальни, даунлайты часто используются в сочетании с люстрами или потолочными лампами для скрытого монтажа, чтобы выполнять художественные и функциональные роли в этих помещениях.

Освещение рабочее

Встраиваемые светильники даунлайта, в особенности направленные, часто выполняют двойную функцию в качестве рабочего освещения. Рабочее освещение является фундаментальным компонентом многоуровневого светового дизайна, поскольку оно обеспечивает достаточную освещенность для пользователей для безопасного, эффективного и точного выполнения визуальных задач. Рабочие светильники делятся на две группы: локализованные рабочие светильники и потолочные светильники. Локализованные рабочие светильники включают настольные лампы, торшеры, светильники под шкафом и светильники для полок.Потолочные светильники, такие как потолочные светильники, подвесные светильники, светильники, трековые светильники и потолочные светильники, также могут использоваться для освещения задачи. В коммерческих и гостиничных приложениях, где применяется концепция архитектурного освещения, встраиваемые направленные светильники являются преобладающим выбором для обеспечения целевого освещения для выполнения задач. Эти светильники обеспечивают архитектурную интеграцию и уменьшают визуальный беспорядок, связанный с установкой локализованного рабочего освещения. В помещениях с открытой планировкой и в зданиях с высокими или сводчатыми потолками рабочее освещение часто обеспечивается с помощью даунлайт, потому что другие потолочные светильники с большой вероятностью могут поставить под угрозу архитектурную эстетику и функциональность помещения, в то время как в таких помещениях настольные или мебельные рабочие светильники являются просто не входит в дизайн.Сфокусированный, локализованный луч света, излучаемый направленными потолочными светильниками, обеспечивает видимость задачи для определенной области, что помогает определять пространства, объединяет многослойный дизайн и устраняет дискомфортные блики, сопровождающие другие потолочные светильники.

Акцентное освещение

Не только утилитарные, встраиваемые даунлайты можно использовать для создания и дополнения продуманного дизайна. Акцентное освещение добавляет пространству объем, глубину и драматизм, выделяя архитектурные особенности, привлекая внимание к произведениям искусства, подчеркивая особенности товаров и визуально усиливая все, что заслуживает внимания.Даунлайты часто проектируются как регулируемые точечные светильники, дающие концентрированные лучи света для выделения и драматизации определенных объектов. Акцентное освещение подчеркивает важность интересующего объекта за счет яркостного контраста. Практическое правило состоит в том, что для акцентного освещения требуется как минимум в три раза больше освещенности в фокусе, чем фоновая освещенность (окружающее освещение), окружающее его. Фокусное свечение для создания сильного визуального воздействия может обеспечить 15 и более акцентных факторов.Даунлайты позволяют использовать различные акцентные светильники. В розничных магазинах, бутиках и на выставках контрастность акцентного освещения по сравнению с окружающей средой повышает атрибуты товаров, добавляет интерес и эмоциональную привлекательность к товарам на витрине и создает иерархию важности в торговом зале. В музеях и художественных галереях акцентное освещение привлекает внимание, создает визуальный интерес и раскрывает форму и текстуру произведений искусства. В церквях, вестибюлях и исторических местах архитектурные детали выделяются, когда акцентное освещение направлено на привлечение к ним внимания.В гостиничных номерах, барах и ресторанах акцентные светильники проливают льстивый свет на определенный элемент дизайна в комнате, создавая эмоционально захватывающую атмосферу. В рамках схемы дизайна интерьера жилых помещений акцентное освещение используется для создания интересных объектов на комнатных растениях, картинах, фотографиях, скульптурах и других элементах декора.

Изображение предоставлено Lumenpulse

Мойка стен

Настенные светильники для промывки спроектированы таким образом, чтобы направлять свет асимметрично вниз, создавая завесу или «размывку» света без горячих пятен или гребешков.Рассеянное освещение по вертикальной поверхности устраняет тени и, следовательно, делает внешний вид более плоским. Отражательная способность поверхности также увеличивает освещенность и восприятие яркости в пространстве. Равномерное освещение от светильника имеет решающее значение для достижения равномерного эффекта мытья и максимального увеличения расстояния между светильниками. Помимо оптической конструкции светильников, расположение светильников важно для оптимального распределения света. Настенные светильники обычно размещаются на расстоянии от стены, составляющем одну четверть или одну треть высоты стены.

Светотехника

Современные потолочные светильники процветают благодаря светодиодной технологии. Массовый переход на светодиодное освещение был в первую очередь вызван высокой эффективностью преобразования электрической энергии в оптическую и длительным сроком службы светодиодов. Светодиоды с преобразованием люминофора обеспечивают светоотдачу 255 лм / Вт и практическую эффективность, приближающуюся к 200 лм / Вт, что значительно выше, чем у традиционных галогенных, люминесцентных и металлогалогенных ламп. При эксплуатации светодиодов в термически и электрически оптимальной среде их срок службы L70 (70% светового потока) может достигать 200000 часов.Квантовый скачок в производительности и надежности объясняется инжекционной электролюминесценцией в полупроводниковых устройствах. В частности, электроны-носители из n-легированного полупроводникового слоя падают из зоны проводимости и рекомбинируют с дырками из валентной зоны p-легированного полупроводникового слоя в активной области диода, когда прямое смещение прикладывается к легированным слоям. . Излучательная рекомбинация электронов и дырок высвобождает энергию в виде фотонов (световых пакетов).

Инжекционная электролюминесценция в активной области полупроводникового диода дает узкополосное излучение, приводящее к цветному свету, например, красному, синему, зеленому или фиолетовому. Нитрид индия-галлия (InGaN), полупроводник с прямой запрещенной зоной, является предпочтительным материалом для изготовления светодиодных чипов с высокой внутренней квантовой эффективностью. Из-за относительно узкого спектрального распределения синих или фиолетовых светодиодов на основе InGaN требуется преобразователь длины волны для частичного или полного преобразования электролюминесценции в выходной сигнал с широким профилем излучения, который воспринимается человеческим глазом как белый свет.На сегодняшний день наиболее эффективными светодиодами являются синие светодиоды InGaN с преобразованием люминофора, которые часто называют синими светодиодами накачки. Путем накачки одиночного света с узкой длиной волны в люминофоры разного состава внутри корпуса устройства можно генерировать белый свет с разными спектральными качествами.

Таким образом, настройка спектрального распределения мощности (SPD) белого света стала очень удобной для светодиодов. SPD источника света определяет количество излучаемой энергии (или мощности) на каждой длине волны.Он устанавливает цветовые показатели источника света: цветопередачу и внешний вид. Поскольку светодиоды предлагают большую гибкость для регулировки SPD, светодиодные потолочные светильники могут производить свет с характеристиками цветопередачи, сопоставимыми с радиаторами накаливания, и даже естественным дневным светом при любой коррелированной цветовой температуре (CCT). Это очень желательная функция для внутреннего освещения, поскольку качество цвета источника света влияет на то, как люди оценивают объект или окружающую среду.

Еще одно важное спектральное преимущество светодиодов состоит в том, что они не производят инфракрасного (ИК) излучения и создают незначительное количество ультрафиолетового (УФ) излучения (<5 мкВт / лм).Ультрафиолетовое и инфракрасное излучение может быть очень разрушительным для светочувствительных и термочувствительных материалов, таких как музейные экспонаты, товары розничной торговли и бакалейные товары.

Проектирование и строительство

Встраиваемый светодиодный светильник направленного света может быть ламповым или встроенным светодиодным светильником. В потолочном светильнике на основе лампы используется источник света, оптические характеристики которого встроены в источник света. Источником света может быть лампа с отражателем (GU10, MR16, PAR, R, BR или ER) или лампа общего назначения.Светодиодные потолочные светильники на основе ламп обычно представляют собой светильники модифицированного типа или изделия начального уровня. Несмотря на удобство plug-and-play использования автономных источников света, эти светильники реже используются в архитектурных и акцентных приложениях. Есть много соображений по выбиванию ламповой конструкции для светодиодных даунлайтов. Включение светодиодной лампы в светильник — это не только практика чрезмерного проектирования, но также ставит под угрозу оптическую эффективность и делает точное управление лучом для многих конкретных приложений сложной задачей.В отличие от чрезмерного проектирования самого светильника, большинство светодиодных ламп, доступных в настоящее время на рынке, недостаточно спроектированы для снижения стоимости. В этих продуктах используются простые схемы драйверов, неэффективные радиаторы и низкоэффективные светодиоды. Инсайдеры отрасли часто называют светодиодные лампы плохими продуктами, потому что их качество света, сохранение светового потока и стабильность цвета далеко от того, что люди ожидали от светодиодного освещения.

Сегодня, когда речь идет о светодиодных даунлайтах, уместнее всего говорить исключительно о встроенных светодиодных светильниках.Эти встраиваемые системы спроектированы и спроектированы для оптимальной работы светодиодного модуля, а также для эффективного регулирования и точного распределения его светового потока. В сочетании с специально разработанной вторичной оптикой можно спроектировать массив дискретных светодиодов для обеспечения равномерного окружающего освещения, а одноточечный светодиод может создать точечный луч с максимальной яркостью для акцентного освещения. Интегрированная конструкция позволяет светодиодам в полной мере использовать корпус светильника для отвода тепла, тем самым удерживая температуру перехода светодиодов под контролем и максимально увеличивая потенциал производительности светодиодов.В системах с совместно расположенными драйверами миниатюрные светодиоды или компактные светодиодные матрицы освобождают место для электрического отсека, в котором можно разместить полнофункциональный драйвер и схемы управления, одновременно изолируя тепловые нагрузки от светодиодного модуля. Поскольку светодиоды обладают взаимозависимыми тепловыми, электрическими и оптическими характеристиками, необходим целостный подход для достижения полного потенциала светодиодного освещения.

Интегрированный светодиодный потолочный светильник обычно состоит из корпуса, модуля светодиодного освещения, драйвера и накладки.Драйвер также может быть установлен снаружи, так что светильник может быть спроектирован с низким профилем, чтобы поместиться в очень ограниченных пространствах статического давления. Корпус, который удерживает световой модуль и накладку на месте, заходит в потолок, так что проем и облицовка могут располагаться заподлицо с линией потолка. В обычной конфигурации световой модуль и триммер удерживаются в фиксированном нижнем положении, совмещенном с центральной продольной осью корпуса цилиндра. Этот тип даунлайтов обычно используется для обеспечения естественного освещения.В другой конфигурации световой модуль находится в фиксированном положении, но используется оптическое устройство для направления некоторой части света под большими углами на поверхности стен при мойке стен. В регулируемых встраиваемых системах освещения, предназначенных для акцентного освещения, световой модуль и декоративная планка механически унифицированы или жестко прикреплены друг к другу, и сборка может наклоняться и вращаться так, что свет направляется под углом относительно продольной оси.

Корпус

В целом, светодиодные светильники даунлайта (в дальнейшем именуемые интегрированным типом) представляют собой автономные системы освещения, которые предназначены для утопленной установки с помощью удерживающих систем, таких как торсионные пружины и фрикционные лезвия, без использования дополнительных механических конструкций.Эти светильники обычно имеют конструкцию «приспособление как теплоотвод». Алюминиевый корпус одновременно работает как теплоотвод и открыт в камере статического давления для максимальной конвективной теплопередачи.

В Северной Америке, однако, светильники типа «downlight» устанавливаются в специальные корпуса, доступные либо в новой конструкции, либо в модернизированных единицах, которые спроектированы и изготовлены в соответствии со стандартами UL1598. Встраиваемые корпуса Remodel предназначены для модернизации, когда задняя сторона потолка недоступна.Алюминиевый корпус можно установить через отверстие в потолке снизу и зафиксировать торсионными пружинами и зажимами. Корпуса новой конструкции снабжены стержневыми подвесками, обеспечивающими устойчивость и поддержку на стыках и потолках с Т-образной решеткой. Они должны быть установлены до ограждения потолка, чтобы согласовать расположение утопленных даунлайтов с балками, воздуховодами, проводкой или водопроводом, которые также могут быть расположены в потолке. Корпуса новостроек делятся на четыре категории в зависимости от того, могут ли они быть установлены в непосредственном контакте с изолированными потолками и являются ли они герметичными:

• Корпуса без IC (неизолированный контакт) выполнены в виде гипсовых рам или лотков.Они устанавливаются на потолках, где изоляция не контактирует с направленным светом, и изоляция должна находиться на расстоянии не менее 3 дюймов (7,6 см) от светильника. Эти кожухи снабжены защитой от перегрева, чтобы снизить риск тепловой перегрузки.
• Герметичные кожухи IC (с изоляционным контактом) сконструированы аналогично кожухам без IC, но допускают прямой контакт с изоляцией потолка, заключая светильники в металлический барьер или кожух, обычно известный как блок IC.Блок IC не накладывает ограничений на воздушный поток.
Корпуса
• с ограниченным воздушным потоком IC (изоляционный контакт) могут использоваться там, где изоляция находится в непосредственном контакте с корпусом. Коробка IC, в которую заключен светильник, имеет конструкцию, которая уменьшает воздушный поток, но не гарантирует никаких конкретных требований (например, <2 кубических футов в минуту при давлении 1,57 фунта / фут²).
• Ультра-воздухонепроницаемые кожухи IC (с изоляционным контактом) предназначены для предотвращения утечки воздуха от нагрева или кондиционированного воздуха в некондиционированные зоны.Блоки ИС сверхвоздушных корпусов ИС имеют схожую конструкцию и конструкцию с блоками ИС с уменьшенным потоком воздуха. Однако в сверхгерметичной ИС-коробке все внутренние стыки герметизированы, а нижняя сторона гипсового каркаса может быть герметизирована, так что поток воздуха ограничивается применимыми спецификациями.

Встраиваемый светодиодный потолочный светильник Halo

Большинство металлических компонентов, таких как гипсовые рамы, стержневые подвески, кронштейны для вертикальной регулировки и кронштейны-бабочки, корпусов новой конструкции изготовлены из оцинкованной стали.Алюминиевые гипсовые рамы предназначены для использования в очень влажных местах или в установках, где требуются немагнитные свойства (например, в кабинетах МРТ). Подвески для стержней большой толщины включают в себя пару металлических стержней, которые можно выдвигать для установки между балками с разнесением 16 дюймов и балками с шагом 24 дюйма. Они скользят по двум противоположным сторонам гипсовой рамы или скоб-бабочек. Скобы типа «бабочка» представляют собой скобы из штампованного листового металла, которые подходят для стандартных подвесных стержней и механически прикрепляются к скобам с вертикальной регулировкой через прорезь.

Как новые конструкции, так и переделанные корпуса часто поставляются с распределительной коробкой, которая обычно расположена сбоку от корпуса, гипсовой рамы или снаружи гипсового кольца. Распределительная коробка находится на определенном расстоянии от светильника, чтобы драйвер не перегревался. Распределительная коробка и ее защелкивающиеся крышки должны иметь толщину не менее 0,05 дюйма, если она изготовлена ​​из стали, и 0,09 дюйма, если она сделана из алюминия.

Накладка

Обрезка

относится к узлу выхода света, который обеспечивает оптическую регулировку и эстетическое улучшение утопленного даунлайта.Узел выхода света предназначен для увеличения светового потока, формирования диаграммы направленности светодиодов, скрытия светодиодов от прямого взгляда и герметизации прорези в потолке для бесшовной архитектурной интеграции. Доступны различные типы триммеров, в зависимости от распределения света, визуального отсечения и / или требований к оптическому прицеливанию.

Накладки отражателя

создают очень светящуюся диафрагму, которая подходит для приложений с сильным окружающим освещением, обычно используемых в коммерческих помещениях, офисных зданиях, помещениях с высокими потолками и рабочих местах.Отражатели расположены над светодиодными модулями и регулируют световой поток от источника света под большим углом. Зеркальные отражатели обладают высоким коэффициентом отражения, но могут вызывать визуальный дискомфорт при чрезмерно большой апертуре. В некоторых случаях полузеркальное или диффузное отражение может использоваться для создания высокоэффективных интегрирующих камер для захвата и распределения света от светодиодов с высокой плотностью потока при минимизации яркости апертуры.

Перегородки улавливают посторонний свет и смягчают яркость диафрагмы с помощью ряда светопоглощающих гребней с глубокими бороздками.В нижней внутренней части светового конуса установлены перегородки. Даунлайты с перегородками обычно используются в интимных и жилых помещениях, таких как коктейль-бары, ночные клубы, рестораны, гостиные, столовые и спальни. Черные перегородки используются для уменьшения яркости утопленных банок для достижения высокого уровня визуального комфорта, но за счет значительно сниженной светоотдачи. Белые перегородки создают более светлый проем, но прекрасно сочетаются с белыми потолками, когда они выключены.

Планки с линзами служат двум целям. В накладке находится пластиковая или стеклянная линза, защищающая светодиоды и электронные компоненты от попадания влаги и пыли. Этот тип отделки обычно называют отделкой для душа, которая позволяет использовать потолочный светильник во влажных помещениях, таких как ванные комнаты, душевые, туалеты и зоны, подверженные воздействию воды или влаги. Линейные планки — это характерный дизайн низкопрофильных даунлайтов, которые позволяют встроить освещение для потолков с ограниченным просветом.Низкопрофильные даунлайты имеют сверхтонкую глубину крепления и питаются от внешних драйверов. Рассеивающая линза из поликарбоната, акрила или стекла распределяет свет путем диффузного рассеяния для однородного общего освещения на большой площади, смягчая резкость светодиодного света и обеспечивая ударопрочность.

Планки

с точечным отверстием разработаны с глубоко посаженной оптикой и небольшими отверстиями для доставки концентрированного луча для фокусировки внимания на отдельных точках, представляющих интерес.Точный луч, создаваемый отделкой с отверстиями, отлично подходит для подчеркивания архитектурных элементов, выделения элементов товара, выделения лучших черт произведений искусства или создания точек фокусировки именно там, где это необходимо. Помимо акцентного освещения, точечные светильники могут также использоваться для освещения задач, таких как столы, рабочее пространство, шкафы и другие места, где желателен направленный луч с минимальным рассеянным светом и дискомфортными бликами.

Накладки на стены позволяют встраиваемым светильникам излучать свет с асимметричным распределением света, окутывая всю стену плавными, равномерными градациями света или создавая разнообразный зубчатый вид для вертикального пространства.Вертикальная подсветка зрительно увеличивает размер комнаты и делает пространство более приятным и уютным. Мытье стен устраняет тени и, следовательно, выравнивает текстуру и скрывает недостатки поверхности стен. Настенные светильники обычно размещают на расстоянии от стены, составляющем четверть высоты стены.

Накладки на глаз

обеспечивают максимальную гибкость оптического прицеливания для акцентного освещения. Триммер может наклоняться до 30 ° и вращаться вокруг своей оси на 360 °.

Триммеры карданного подвеса

регулируются по углу наклона на 35 ° и позволяют поворачивать до 180 градусов.Облицовка начинается заподлицо с потолком, но часть света будет отсечена корпусом светильника, когда обшивка наклонена на полный диапазон.

Выдвижные триммеры, также называемые «коленчатыми» или «совковыми», можно убирать из корпуса для вертикального наведения на угол до 90 °.

Регулируемые щелевые планки имеют щелевую апертуру, которая позволяет направлять сфокусированный луч света под углом до 35 градусов внутри прибора. Триммер допускает поворот на 180 градусов. Регулируемый светильник скрыт за плоской накладкой.

Наклонные планки, как следует из названия, разработаны специально для установки на наклонных потолках. Даунлайты с наклонным потолком направляют луч прямо вниз, а не по наклону потолка.

Накладка — единственная видимая часть встраиваемого даунлайта и, следовательно, предлагает наибольший потенциал для использования эстетики. Декоративные планки, которые придают потолку декоративное сияние, заставляют встраиваемые даунлайты привлечь внимание к себе. Отражатель может быть сконструирован так, чтобы контрастировать с потолком или сливаться с ним.Пластиковые или металлические накладные кольца (также известные как накладные фланцы) обеспечивают чистую установку, закрывая и герметизируя края отверстий, вырезанных в потолке для встраиваемых светильников. В то время как планки с фланцами создают более традиционный вид потолка, планки без фланцев подчеркивают бесшовную и изысканную эстетику с гладким, размытым видом потолка.

Отделка отражателя (Изображение любезно предоставлено Eaton’s Cooper Lighting Business)

Диафрагма

Диафрагма — это отверстие в нижней части утопленного даунлайта, через которое свет выходит из полости накладки.Размер апертуры круглых даунлайтов может составлять от 1 до 8 дюймов. Размер апертуры определяет, замаскирован ли источник света или создается высокая воспринимаемая яркость. Также размер проема должен соответствовать масштабу комнаты. Коммерческие помещения с открытой планировкой обычно нуждаются в даунлайтах с большой светосилой, тогда как в небольших жилых помещениях обычно подходят светильники со средней или малой светосилой. Даунлайты с круглым отверстием создают осесимметричное распределение света.Квадратные или прямоугольные выходные отверстия также доступны для создания диаграмм направленности, аналогичных по форме их выходным отверстиям.

Ширина луча

Для встраиваемых потолочных светильников управление распределением света так же важно, как светоотдача и светоотдача. В зависимости от распространения луча светодиодные даунлайты делятся на категории точечных и прожекторов. Прожекторы с разбросом луча более 60 ° называются очень широкими.Эти светильники обычно используются для общего освещения или мытья стен. Ультратонкие светодиодные потолочные светильники с плоской панелью излучают поперечный луч до 120 °. Равномерность освещенности — один из важнейших расчетных параметров широкоугольного прожекторного освещения. Плавное, равномерное распределение света устраняет тени в соседних областях двух лучей на плоской поверхности, что позволяет создать равномерный эффект мытья на вертикальных поверхностях или позволяет избежать утомления зрения из-за непрерывной адаптации между двумя различными уровнями яркости по горизонтали.Исключительная однородность горизонтальной освещенности также максимизирует критерии разнесения (SC).

Встраиваемые потолочные светильники, которые обеспечивают акцентное и рабочее освещение, используют очень узкое пятно (5 ° или меньше), узкое пятно (6 ° -9 °), точечное (10 ° -19 °), узкое пятно (20 ° -25 °), наводнение (30 ° -40 °) или широкие наводящие (55 ° -60 °) лучи. Луч или распространение луча в приложениях направленного освещения относится к углу поля, углу между двумя направлениями в плоскости, в которой интенсивность составляет 10% от максимальной интенсивности луча.Люмены, попадающие в пределы угла поля зрения, считаются полезными люменами. Люмены, выходящие за пределы угла поля зрения, называются рассеянным светом, который следует устранять или сводить к минимуму. Один только угол поля не может определить характеристики луча, потому что он говорит только о том, насколько широко распространяется свет. Угол, под которым возникает половина максимальной интенсивности, используется для измерения того, куда направляется большая часть света. Этот угол обычно называют углом луча или полной шириной луча на полувысоте (FWHM).

Изображение предоставлено Acuity Brands

Акцентное освещение предъявляет различные требования к соотношению поля и луча, которое определяет, будет ли луч жестким или мягким.У жесткого луча угол луча очень близок к углу поля зрения, что приводит к резкому падению на краю и делает луч чистым и четким. Мягкий луч имеет небольшой угол луча и постепенно затухает к краю луча поля. Жесткий луч создает точечные акценты для драматического акцента на объекте. Мягкий луч обеспечивает плавный переход от темного к светлому и, следовательно, лучшую визуальную интеграцию с окружающим миром.

Изображение предоставлено Lumenpulse

Сила света в центре симметричного луча называется мощностью свечи центрального луча (CBCP).Задача оптической конструкции большинства узконаправленных акцентных огней — обеспечить высокий CBCP, а не количество люменов, проецируемых на объект. Точечный луч с высоким CBCP обладает достаточной мощностью для сильного визуального воздействия. С другой стороны, когда для освещения задачи используются точечные, узкие или заливные лучи, равномерное распределение света намного перевешивает удар.

Светодиодный модуль

Светодиодный модуль, также известный как светодиодный массив, представляет собой сборку светодиодных блоков на печатной плате (PCB) с дополнительными тепловыми, механическими и электрическими поверхностями, которые позволяют интегрировать светодиодный узел с другими компонентами системы, такими как драйвер и радиатор.Светодиодный модуль может включать в себя одиночный светодиодный корпус, такой как светодиод на плате (COB) или светодиод высокой мощности на керамической основе. Этот тип модулей обычно используется для направленного освещения, которое требует источника света с высокой плотностью потока для сфокусированного локализованного освещения. Светодиодный модуль также может включать в себя ряд корпусов светодиодов средней мощности или корпусов масштабирования микросхем (CSP), соединенных в последовательную цепочку или в сочетании параллельного и последовательного подключения для схем с постоянным током. Многокомпонентные светодиодные модули обычно используются для создания прожектора для мытья стен или внешнего освещения.

Тип светодиодных корпусов, которые используются в светодиодных светильниках, может значительно повлиять на производительность и надежность системы. Разнообразие платформ светодиодных корпусов демонстрирует различные тепловые характеристики, оптические характеристики, плотности тока возбуждения и возможность взаимодействия плат. В корпусах мощных светодиодов на керамической основе большой светодиодный кристалл прикреплен к металлизированной керамической подложке, которая создает высокоэффективный тепловой путь для эффективного отвода тепла из активной области светодиода. Такая конструкция позволяет светодиодам высокой мощности работать при очень высоких токах, что приводит к высокой плотности оптического потока для мощного луча CBCP, который наиболее востребован в системах точечного освещения.В отличие от мощных корпусов на керамической основе с высоким током возбуждения и высоких рабочих температур, светодиоды SMD средней мощности, которые упакованы в стандартный для отрасли корпус PLCC, имеют плохой световой поток и стабильность цвета. В то время как светодиоды средней мощности имеют привлекательную цену и начальную люмен / ватт, плохая термическая стабильность их отражающего корпуса способствует высокоэффективному отбору света и значительному термомеханическому несоответствию между выводной рамкой и кристаллом (CTE и модуль Юнга) исключите эти пластиковые корпуса в приложениях с высокой мощностью и высокой плотностью магнитного потока.Светодиоды средней мощности в основном используются в даунлайтах, обеспечивающих естественное освещение. Их дискретная природа делает их выгодными для создания диаграмм направленности с низкой плотностью потока, но с широким распределением.

Светодиоды

COB — наиболее предпочтительный тип корпусов для встраиваемых светильников, обеспечивающих акцентное освещение. В корпусе COB массив электрически соединенных между собой полупроводниковых кристаллов прикреплен к печатной плате с металлическим сердечником (MCPCB) или керамической подложке. Прямое соединение кристаллов сокращает тепловой путь, снижает тепловое сопротивление и устраняет лишние термически нестабильные материалы корпуса, которые используются в корпусах PLCC.Усовершенствованная тепловая конструкция позволяет быстро отводить огромное количество тепловой энергии из перехода светодиода и позволяет светодиоду работать с меньшими проблемами смены цвета по сравнению с корпусами PLCC. Технология COB позволяет создавать светодиоды с высоким световым потоком из одного светодиода и, таким образом, упрощает проектирование и интеграцию системы. Однако наиболее привлекательным преимуществом светодиодов COB является то, что они излучают очень однородный свет. Большая светоизлучающая поверхность (LES) и близкое расстояние между матрицами позволяют создавать хорошо управляемый луч с высокой плотностью потока, выдающейся однородностью освещенности и исключительной однородностью цвета.Форм-факторы светодиодов COB стандартизированы консорциумом Zhaga. Это решает сложность разработки светильников, в частности оптической конструкции, с широким ассортиментом продукции COB.

Надежность соединения между корпусом светодиода и печатной платой является критически важным техническим моментом для светодиодного модуля. В большинстве конструкций светодиодных модулей корпуса светодиодов припаяны к контактным площадкам печатной платы MCPCB. Множество факторов могут напрямую влиять на формирование и надежность паяного соединения.Процесс оплавления, который происходит, когда платы движутся через печь и плавится паяльная паста, должен строго контролировать профиль времени и температуры, чтобы облегчить смачивание и образование сплошного интерметаллического слоя. Припой должен обладать высоким сопротивлением ползучести, чтобы паяные соединения выдерживали многократные термоциклы в условиях несоответствия с высоким коэффициентом теплового расширения (КТР). Чтобы исключить непостоянство пайки из-за ручной пайки, светодиоды COB могут быть прикреплены к радиаторам с помощью держателей, совместимых с Zhaga.Решение с разъемом без пайки обеспечивает простой и безошибочный способ интеграции светодиодов в их конструкции и может помочь в согласовании вторичной оптики с LES.

Управление температурой

Несмотря на резкое повышение эффективности преобразования электрической энергии в оптическую по сравнению с традиционными источниками света, светодиоды преобразуют только от 40 до 50% электроэнергии, которую они подают в свет. Поскольку светодиод является замкнутой системой и не излучает тепловую энергию в форме инфракрасного света, часть электроэнергии, которая не преобразуется в свет, рассеивается в виде тепла внутри корпуса полупроводника.Если позволить теплу, выделяющемуся во время работы светодиода, накапливаться, различные механизмы отказа светодиодов, зависящие от температуры, будут срабатывать или ускоряться из-за перегрева полупроводниковых слоев, соединительных проводов, люминофоров, герметика и других упаковочных материалов. Термическое старение композита инкапсулянт / люминофор и рост нитевидных дислокаций на границе раздела подложки и эпитаксиального слоя являются двумя основными механизмами разрушения, которые ускоряют ухудшение просвета (потеря эффективности) и нежелательное изменение спектральных характеристик (сдвиг цвета) светодиодов.

В результате управление температурным режимом становится важным фактором для раскрытия всего потенциала светодиодного светильника на протяжении всего срока его службы. Конечная цель тепловой конструкции системы — поддерживать температуру перехода ниже максимальной номинальной рабочей температуры даже при более высоких уровнях мощности. На температуру перехода влияют три переменные: ток возбуждения, тепловой путь и температура окружающей среды. Тепловая инженерия светодиодного светильника заключается в создании теплового пути, способного отводить тепло от перехода светодиода в окружающую среду со скоростью, превышающей скорость, с которой тепловая энергия передается в переход при наихудших возможных условиях эксплуатации, в том числе Светодиоды при максимальной номинальной нагрузке и светодиоды при максимально допустимой температуре перехода.Обычно тепловой путь начинается у полупроводникового перехода и проходит через паяное соединение, печатную плату и теплоотвод, прежде чем, наконец, достигнет окружающего воздуха. Задача заключается в уменьшении теплового импеданса сборки, который включает тепловое сопротивление всех компонентов на протяжении всего теплового тракта и всех связанных сопротивлений на границе раздела.

Как отмечалось ранее, надежность межсоединений (паяных соединений) является важным аспектом системной инженерии. Когда дело доходит до терморегулирования, паяные соединения могут быть конкурентоспособным кандидатом на роль узкого места на тепловом тракте.Таким образом, надежное межсоединение является предпосылкой для создания эффективного теплового тракта. В то время как паяные соединения позволяют светодиоду электрически и термически взаимодействовать с системой, печатная плата, которая чаще всего представляет собой MCPCB, обеспечивает большую площадь поверхности для передачи тепла к радиатору. MCPCB, также известная как плата с изолированной металлической подложкой (IMS), сконструирована с использованием медной фольги, прикрепленной к алюминиевой пластине с диэлектрическим слоем, прикрепленным между ними. Диэлектрический слой, расположенный между двумя металлическими слоями, обеспечивает высокую сквозную теплопроводность платы и низкое тепловое сопротивление, но при этом обеспечивает высокую электрическую изоляцию между схемой и алюминиевой оболочкой.Чтобы уменьшить межфазное сопротивление между MCPCB и радиатором, между двумя компонентами помещается термоинтерфейсный материал (TIM), который может быть смазкой, прокладкой, материалом с фазовым переходом, графитом или индиевой фольгой.

Встраиваемые потолочные светильники основаны на термодинамике теплопроводности и конвекции, а не на использовании вентилятора или других активных методов охлаждения, для передачи тепловой энергии от светодиодного модуля. В решениях для пассивного охлаждения используются радиаторы, которые отводят тепло от светодиодов и затем отводят его в окружающий воздух.Таким образом, очень важны максимизация теплопроводности материала и конвективная охлаждающая способность радиатора. Движущим механизмом естественной конвекции является физическое движение молекул, вызванное разницей плотности между горячим воздухом около поверхностей радиатора и более холодным воздухом, окружающим радиатор, то есть скорость конвективной теплопередачи определяется теплотой. коэффициент передачи и площадь, подверженная воздушному потоку. Однако в утопленных приложениях скорость воздушного потока низкая и, соответственно, низкий коэффициент теплопередачи.Практическое решение — увеличить площадь поверхности устройства, контактирующего с окружающим воздухом.

Алюминиевые радиаторы, изготовленные в процессе литья под давлением, обладают хорошей теплопроводностью (90 — 115 Вт / мК), но что имеет больше смысла для литья алюминия под давлением, так это то, что этот процесс позволяет изготавливать радиаторы со сложной геометрией, сохраняя при этом отличную коррозионная стойкость и стабильность размеров. Радиаторы часто проектируются со встроенными ребрами, которые эффективно увеличивают площадь поверхности, позволяя радиатору оставаться на заданной площади.Радиаторы направленного света также могут быть изготовлены из экструдированного или холоднокованого алюминия, который имеет значительно более высокую теплопроводность (200 Вт / мК для холоднокованого алюминия 606x, 200-215 Вт / мК для экструзии алюминиевого сплава 6xxx).

Оптическая конструкция

Светодиодные потолочные светильники

предъявляют различные требования к распределению света и управлению светом. Оптическая конструкция даунлайтов может охватывать весь спектр от отражателей, линз, рефракторов и диффузоров до компонентов для интегрированной оптики.

Встраиваемые светильники, излучающие широкий световой луч, обычно используют отражатели для регулирования светового потока от источника света. Имеет смысл использовать конструкцию отражателя, когда размер источника света велик и стоит учитывать стоимость. Источником света может быть большой светодиодный модуль, спаянный с массивом дискретных светодиодов, или корпус COB, состоящий из массива матриц под общим слоем люминофора. В низкопрофильных даунлайтах используется поликарбонат (ПК) или полиметилметакрилат (ПММА) для равномерного распределения светового потока от светодиодов во всех направлениях, что не создает изображения источника света.В даунлайтах с нетонким профилем используется технология боковой подсветки, обеспечивающая полностью светящуюся панель мягкого, визуально комфортного света. Свет от светодиодов, установленных на краю, переносится и равномерно распределяется по поверхности световодной панели (LGP) за счет полного внутреннего отражения (TIR). LGP преломляет лучи вниз к диффузору, который рассеивает свет для мягкого, однородного освещения.

Направленные светильники, обеспечивающие узконаправленный свет для акцентного освещения, предъявляют высокие требования к точности оптического управления.И отражатели, и линзы могут использоваться для формирования диаграммы направленности светодиодов. Чтобы получить более узкие распределения с очень четким контролем отсечки, источник света глубоко регрессирует в зеркальный отражатель для большого угла экранирования. Чтобы обеспечить лучшее распределение светового потока в желаемом направлении, отражатель можно разделить на несколько небольших поверхностей (граней). Грани, которые имеют разные углы вращения, отсекают свет от источника и направляют узкий пучок света, проходящий через него, в определенном направлении, чтобы сформировать концентрированный луч.Отражатели часто создают распределение света с максимальной интенсивностью на центральной оси, но также с относительно большой площадью рассеянного света вокруг CBCP. Кроме того, отражатели неэффективны в сужении угла расхождения на полувысоте светодиодного модуля с большим LES, поскольку они будут управлять только светом, падающим на отражающую поверхность, и игнорировать часть света, которая не попадает в оптику.

Линзы

обеспечивают высокую гибкость при разработке нестандартной оптики, которая позволяет управлять светом с высокой эффективностью и точностью.Линзы, которые устанавливаются над светодиодом для изменения луча света, могут быть одним оптическим элементом, таким как стеклянная, поликарбонатная, ПММА или силиконовая сферическая линза. Составная линза, которая представляет собой массив отдельных оптических элементов с общей осью, позволяет улавливать свет полностью контролируемым образом и направлять его в заданное распределение через ключевые вертикальные и горизонтальные плоскости. Оптика TIR, отлитая под давлением из прозрачных полимеров, таких как ПК, ПММА или силикон, представляет собой составной массив преломляющих и отражающих линз, способных коллимировать практически весь излучаемый свет для создания очень узких лучей с расходимостью на полувысоте всего 10 градусов.Оптика TIR создает однородные жесткие лучи или гладкие мягкие лучи с минимальным рассеянным светом. Этот тип оптики может использоваться для регулирования светового потока как от небольших светодиодов, так и от светодиодов COB, занимающих большую площадь. Оптика TIR получила большую пользу по сравнению с зеркальными алюминиевыми отражателями или пластиковыми отражателями с паровым покрытием из-за ее способности коллимировать и направлять свет, создаваемый светодиодами COB с большой площадью основания, которые имеют типичный угол расхождения на полувысоте 120 °, и обеспечивать широкий диапазон оптимизированные лучи, от узких до средних, широких и сверхшироких углов.

Светильники Downlight

могут быть разработаны с держателем для аксессуаров, в котором размещаются изменяемые в полевых условиях оптические аксессуары для дальнейшей оптимизации или модификации луча. Наиболее распространенные типы оптических аксессуаров включают смягчающие линзы, рассеивающие линзы и светоподавляющие экраны. Смягчающие линзы удаляют жесткие края и равномерно рассеивают свет. Раздвижные линзы удлиняют луч в форме эллипса, что полезно для акцентирования элементов прямоугольной или неправильной формы. Экраны с уменьшением освещенности представляют собой простой механический метод уменьшения светоотдачи без изменения исходной цветовой температуры источника света.

Контроль бликов

Направленный характер светодиодов дает светодиодным потолочным светильникам неотъемлемое преимущество в управлении лучом при точечном и прожекторном освещении. Однако сопутствующая проблема ослепления из-за концентрированного излучения светодиодов представляет собой серьезную проблему для конструкции светильника. Источник света высокой интенсивности может вызывать ощущение раздражения или боли. Высокая яркость в поле зрения не влияет на зрительные характеристики, но вызывает дискомфорт, что, очевидно, неприемлемо в коммерческих, торговых, гостиничных и жилых помещениях, где освещение предназначено для создания визуально комфортной среды.Дискомфортные блики устраняются за счет устранения чрезмерно высокой яркости на линии прямой видимости. Встраиваемые светодиодные системы обычно размещают источник света на расстоянии от отверстия выхода света, чтобы обеспечить минимальный угол экранирования для отсечения бликов. В дополнение к поддержанию глубокой регрессии источника яркость апертуры должна быть уменьшена до минимума. Яркость апертуры регулируется за счет уменьшения яркости нижней внутренней части апертуры светильника. Это можно сделать, используя менее зеркальные отражатели и темные перегородки.Дополнительные устройства контроля ослепления, такие как решетчатые решетки, также используются для уменьшения угла прямой видимости источника.

Встраиваемым светильникам присваивается единый рейтинг яркости (UGR), чтобы помочь дизайнерам освещения и архитекторам прогнозировать ослепление на этапе проектирования проекта. Практический диапазон шкалы UGR составляет от 10 до 30. Меньшее число на шкале UGR указывает на систему освещения с меньшим количеством бликов. UGR 19 считается приемлемым для чтения, письма, обучения, встреч и компьютерных задач.При выполнении кропотливой работы, такой как техническое рисование или создание световой среды, обеспечивающей исключительно визуальный комфорт, следует поддерживать максимальное значение UGR, равное 16. В Северной Америке для оценки ослепления от системы освещения используется метод вероятности визуального комфорта (VCP), в котором наивысший рейтинг равен 100. Значения VCP 70 и 80 соответствуют значениям UGR 19 и 16 соответственно.

Воспроизведение цвета

Цветопередача — важный компонент, который входит в дизайн встраиваемого освещения для окружающих и акцентных применений.Насколько естественны или естественны цвета объектов или сцен под источником света, может существенно повлиять на то, как люди оценивают объекты или взаимодействуют с окружающей средой. В розничной торговле, такой как магазины модной одежды, косметические магазины и магазины роскошной розничной торговли, точно переданные цвета товаров могут вызвать импульсы к покупке и изменить покупательское поведение. В музеях и художественных галереях особенно важно передать цвета экспонатов как можно точнее, потому что цвета являются незаменимым носителем информации.В отелях, ресторанах и жилых помещениях привлекательная цветопередача может существенно по-разному влиять на визуальное восприятие пространства и на то, как люди общаются или отдыхают.

Цветопередача источника света зависит от распределения световой энергии в диапазоне длин волн видимого спектра излучения (обычно от 380 до 780 нм). Спектральное распределение мощности (SPD) источника света определяет количество лучистой энергии, излучаемой на каждой длине волны.Цветопередача относится к взаимодействию SPD и функций спектральной отражательной способности объекта. Чтобы точно воспроизводить цвета различных объектов, источник света должен обеспечивать мощность излучения довольно широко и равномерно по всему видимому спектру. Естественный дневной свет — идеальный источник света для воспроизведения цвета, поскольку он содержит высокие уровни каждого цвета в спектре. Насколько точно цветопередача естественного источника света соответствует искусственному источнику света, часто измеряется с помощью индекса цветопередачи (CRI).Дневной свет имеет идеальный индекс цветопередачи (Ra 100). Тепловые источники света, такие как лампы накаливания и галогенные лампы, называются «радиаторами накаливания». Эти источники света признаны обладающими превосходным спектральным качеством и способностью точно воспроизводить цвета объектов. После отказа от радиаторов накаливания из-за их низкой энергоэффективности цвета мира, переданные их преемниками, были значительно искажены. Флуоресцентное освещение, наиболее часто используемый преемник лампы накаливания в интерьере, имеет типичный Ra 70-80 и плохо воспроизводит насыщенные цвета, эффективность рендеринга которых не указывается в метрике Ra.

Появление твердотельного освещения (SSL) на основе светодиодной технологии направлено на удовлетворение давно назревшей потребности в источнике света, обеспечивающем энергоэффективное освещение с превосходной цветопередачей. Но даже со светодиодами остался компромисс между цветопередачей и светоотдачей. SPD света, излучаемого светодиодным кристаллом (или кристаллом светодиода), имеет узкую ширину от 10 до 30 нм. Это приводит к монохроматическому излучению (цветному свету). Чтобы произвести белый свет широкого спектра, который обеспечивает лучистую мощность в широком диапазоне видимого спектра, свет, излучаемый светодиодными чипами, частично или полностью преобразуется в процессе фотолюминесценции.Светодиоды с преобразованием люминофора, в которых используются излучатели InGaN для обеспечения синей накачки для возбуждения люминофора, могут одновременно достичь целевых показателей эффективности и стоимости, когда спектр излучения для насыщенных цветов значительно сужен. С другой стороны, светодиоды, которые производят мощность излучения высокой интенсивности на всех длинах волн видимого спектра, должны преобразовывать большую часть коротковолнового света в более длинноволновое излучение. Чем больше коротковолновый свет преобразуется с понижением частоты, тем ниже световая эффективность светодиода из-за потерь энергии Стокса.Хотя использование синего светодиода для накачки люминофоров в корпусе устройства на сегодняшний день является доминирующей архитектурой белого света из-за его высокой эффективности преобразования энергии, белый свет также может производиться с использованием полностью люминофорного подхода с использованием фиолетовых светодиодов накачки. Фиолетовые светодиоды накачки имеют относительно меньшую эффективность по сравнению с синими светодиодами накачки, поскольку задействовано полное преобразование длины волны. Тем не менее, полное преобразование длины волны из фиолетового света дает SPD, который охватывает видимый спектр от фиолетового до темно-красного, с большим количеством излучения на каждой длине волны, что приводит к источнику света с характеристиками цветопередачи, сопоставимыми с характеристиками солнечного света.

Поскольку эффективность обычно превышает цветопередачу, рынок внутреннего освещения наводнен светодиодными светильниками с типичным Ra 80. Этот CRI обычно считается минимально приемлемым значением для большинства внутренних применений. Однако это неприемлемо для критичных к цвету приложений в музеях, гостеприимстве и розничной торговле высокого класса. Поскольку общий индекс цветопередачи Ra представляет собой среднее значение специального CRI (Ri) только для первых восьми из отражающих образцов, которые имеют среднюю насыщенность цвета, свет, излучаемый большинством 80 светодиодов CRI, может вызвать искажение цвета из-за отсутствия длин волн, которые отражают образцы насыщенного цвета от R9 до R14.Когда показатели цветопередачи источника света доступны только как расчеты CRI, значения для R9 — R14 должны быть указаны отдельно в дополнение к CRI. Высокий индекс цветопередачи без сильного R9, темно-красного образца, может придать тканям, картинам, косметике, оттенкам кожи, продуктам и напиткам тусклый или безжизненный вид. Если встраиваемые светильники предназначены для освещения с высокой цветопередачей, рекомендуется использовать минимальный индекс цветопередачи 90 и значение R9 выше 75. Поскольку CRI — это исключительно показатель точности цветопередачи и не всегда хорошо коррелирует с визуальной оценкой, появились десятки альтернатив CRI.Технический меморандум TM-30 обеспечивает основу для оценки как общих средних свойств (точность цветопередачи, область гаммы), так и свойств, зависящих от оттенка (точность, сдвиг цветности, сдвиг оттенка). Система шкалы качества цвета (CQS) устраняет ограничения метода CRI за счет использования большего количества образцов цвета и принимает во внимание три аспекта внешнего вида цвета, включая точность цветопередачи, хроматическую дискриминацию и предпочтения наблюдателя.

Имя	Прибл.Манселл	Внешний вид при дневном свете	Свотчи
TCS01	7,5 R 6/4	Светло-серо-красный
TCS02	5 лет 6/4	Темно-серо-желтый
TCS03	5 GY 6/8	Ярко-желто-зеленый
TCS04	2,5 Г 6/6	Умеренный желтовато-зеленый
TCS05	10 BG 6/4	Голубовато-зеленый
TCS06	5 ПБ 6/8	Голубой
TCS07	2,5-пол. 6/8	Светло-фиолетовый
TCS08	10-пол. 6/8	Светло-красновато-фиолетовый
↑ Восемь цветовых образцов (R1-R8), используемых для расчета CRI Ra
TCS09	4,5 R 4/13	Сильный красный
TCS10	5 Y 8/10	Ярко-желтый
TCS11	4,5 Г 5/8	Сильный зеленый
TCS12	3 ПБ 3/11	Насыщенный синий
TCS13	5 лет 8/4	Светло-желтовато-розовый
TCS14	5 GY 4/4	Умеренно оливково-зеленый
↑ Шесть дополнительных образцов цвета (R9-R14)

Коррелированная цветовая температура (CCT)

Свет — это лучистая энергия, способная вызывать визуальное ощущение, влияющее на приятность пространства и субъективную интерпретацию яркости.Коррелированная цветовая температура (CCT) или цветность относится к цветовому оформлению источника света. Этот показатель предлагает измеримый атрибут цвета, который позволяет дизайнерам по свету определять теплоту или прохладу. Источник теплого света имеет CCT в диапазоне от 2700 K до 3500 K. Источник холодного белого света имеет CCT выше 4100 K. Источники с CCT между 3500 K и 4100 K обычно называются имеющими нейтральный белый цвет. Выбор цветовой температуры источника света определяется несколькими переменными, которые могут включать эмоциональное настроение, визуальные задачи, цветовую палитру комнаты, циркадные ритмы и архитектурные эстетические цели.В ресторанах, отелях, театрах, домах и т. Д. Универсальным выбором является CCT на более теплой стороне шкалы Кельвина. Теплый белый свет, наполненный красными и оранжевыми волнами, делает пространство более комфортным, а людей — более расслабленным. Теплое свечение создает ощущение близости и расслабления, которое вдохновляет на разговор. Низкое коротковолновое излучение или отсутствие синего света при низком освещении CCT обеспечивает непрерывное высвобождение мелатонина, что способствует восстановительному сну. В большинстве коммерческих приложений используются источники света от 3500 K до 4100 K или даже выше CCT, чтобы люди чувствовали себя более энергичными, мотивированными и обновленными.В музейных приложениях могут использоваться источники света с низкой CCT, чтобы предотвратить фотохимические повреждения, вызванные излучением более коротких длин волн, которые богаты более холодным белым светом.

Настраиваемый белый

Освещение, ориентированное на человека (HCL), разработано для привнесения динамики естественного дневного света во внутренние помещения. Он имитирует спектральное качество и интенсивность естественного дневного света в течение всего дня с использованием настраиваемой белой технологии, таким образом синхронизируя циркадный ритм с естественным циклом день / ночь.Свет не только обеспечивает зрительное восприятие человека, но также оказывает биологическое действие. Наши основные биологические часы эволюционировали, чтобы отслеживать 24-часовой ритм изменений окружающей среды. Супрахиазматическое ядро ​​(SCN), группа клеток в гипоталамусе, которые контролируют циркадные ритмы человека, реагируют на изменения яркости и цвета света в течение дня через нервный канал, образованный внутренне светочувствительными ганглиозными клетками сетчатки (ipRGC). Получив неврологические сигналы, передаваемые фоторецепторами ipRGC, SCN передает сигналы другим частям мозга, которые контролируют высвобождение гормонов, таких как мелатонин, дофамин, кортизол и серотонин.Спектральная чувствительность фоторецепторов ipRGC достигает максимума на коротких волнах около прибл. 480 нм. Эта чувствительность к синей длине волны указывает на то, что свет с высокой CCT, который излучает больше коротковолнового излучения, более биологически эффективен при модулировании циркадного увлечения.

Настраиваемые белые светодиодные даунлайты смешивают светодиоды с разными CCT в одной сборке и обеспечивают плавно регулируемый диапазон цветовых температур, например, от От 2700K до 6500K. Настраиваемое белое освещение, отслеживающее естественный ритм дневного света, имитирует естественные колебания дневного света.В дневное время светодиодные светильники можно запрограммировать на получение обогащенного синим нейтральным или холодного белого света, который подавляет секрецию мелатонина и способствует выработке дофамина, серотонина и кортизола. Таким образом, холодный белый свет высокой интенсивности помогает приспособить тело к «дневному режиму»: повышение уровня концентрации, повышение мотивации и приверженности, создание ощущений удовольствия, улучшение сердечно-сосудистой системы и координации мышц и т. Д. Вечером настраиваемые белые светильники меняются как по уровню, так и по спектральному составу света для имитации соответствующих уровней освещенности и спектра окружающего света во время заката.Под излучением обедненного синим светом низкой интенсивности, теплого белого света, шишковидная железа запускается, чтобы высвободить мелатонин в кровоток. Непрерывное высвобождение мелатонина вечером и ночью имеет решающее значение для клеточного метаболизма и пролиферации, правильного функционирования иммунной системы и уменьшения диабета, депрессии и сезонных аффективных расстройств.

От затемнения к теплу

От затемнения к теплу относится к способности изменять цветовую температуру света при затемнении лампы.Эта функция имитирует характеристику затемнения «теплого свечения» лампы накаливания, которая нагревается от 3300 K до 1700 K по мере уменьшения интенсивности. Уютный переход от красновато-желтого цвета пламени свечи к теплому оттенку белого света дает пользователям гибкость в настройке настроения и позволяет им создавать внешний вид, соответствующий событию или теме. Светодиодные даунлайты Dim-to-Warm смешивают светодиоды двух разных цветов для настройки CCT и используют систему измерения тока для синхронизации регулировки CCT и яркости.Использование светодиодных систем с затемнением по свету в ресторанах, отелях и домах может вызывать различные эмоциональные реакции, определяющие вкус помещения и побуждающие пользователей наслаждаться пространством, за долю энергии, потребляемой лампами накаливания. CCT от тусклого до теплого доступны в различных диапазонах по теплой стороне шкалы Кельвина, например, от 2700 K до 1800 K, от 3300 K до 1700 K и от 2700 K до 2000 K.

Светодиодный биннинг

светодиодов объединены для сохранения изменений цветности (цветовой температуры), светового потока (потока), а иногда и прямого напряжения (количества напряжения, необходимого для включения светодиода) определенной группы светодиодов в рамках определенных критериев приемлемости.Чем плотнее биннинг, тем ближе будет цвет и яркость каждого светодиода в этом бункере. В то время как объединение потока и напряжения является простым делом, объединение цветов может быть проблемой, поскольку существует компромисс между стоимостью и требованиями приложения. В приложениях направленного освещения светодиоды, которые включены в группу светильников или один светильник, обычно должны попадать в очень узкое окно цветового допуска. Это необходимо для того, чтобы не было заметных изменений цвета от лампы к лампе (однородность цвета) и вариаций цвета в луче света (однородность угла цвета).

Определение допусков биннинга для согласованности цвета остается важным для успеха любой осветительной установки. На практике эллипсы Макадама часто используются для характеристики согласованности цвета источников света. Эллипс Макадама, иногда называемый согласованием цвета со стандартным отклонением (SDCM), сообщается с размером шага. Цветовые вариации в пределах 3 SDCM или трехступенчатого эллипса Макадама считаются едва заметными, и большинство светодиодов, встроенных в акцентные светильники, находятся в пределах этой зоны.Американский национальный институт стандартов (ANSI) определяет цветовые бины как параллелограммы, размер и ориентацию которых приблизительно равны эллипсу Макадама с центром в определенном месте на цветовой плоскости. В методах ANSI используется значение ∆u’v ‘, чтобы передать величину разницы. Одноступенчатый эллипс Макадама приблизительно равен Δu’v ‘, равный ± 0,0007, а Δu’v’ ± 0,0010 приблизительно соответствует двухступенчатому эллипсу Макадама. Двухступенчатый эллипс Макадама считается самым жестким допуском среди цветовых диапазонов для коммерчески предлагаемых продуктов.Однако для некоторых музейных приложений требуется такая жесткая однородность цвета, как 0,0002 Δu’v ‘, что намного меньше, чем одноступенчатый допуск эллипса Макадама. Для общего освещения в жилых помещениях источник света может быть распределен с точностью до пятиступенчатого эллипса Макадама.

Светодиодный драйвер

Драйвер регулирует ток светодиода или цепочки (или цепочек) светодиодов. Он выпрямляет промышленную мощность переменного тока, а затем преобразует выпрямленную мощность постоянного тока в мощность постоянного тока заданной величины, обычно через импульсный источник питания (SMPS).При разработке или выборе драйвера светодиода играет роль множество факторов. Главное соображение состоит в том, чтобы гарантировать, что драйвер выдает выходные сигналы, которые точно соответствуют электрическим характеристикам светодиода или светодиодов. Светодиоды требуют определенного источника тока или силы тока, чтобы поддерживать постоянный световой поток, гарантировать работу без мерцания и позволять светодиодам оставаться в пределах номинальной рабочей температуры. Драйвер светодиода с постоянным током предназначен для компенсации изменений напряжения питания, а также изменений прямого напряжения светодиода в зависимости от температуры и допусков устройства.Также важно уменьшить пульсации, остаточные периодические колебания выходного постоянного тока, которые могут вызвать мерцание и другие визуальные аномалии. Рекомендуется фильтровать пульсации с допуском ± 10%.

Эффективность драйвера светодиода всегда является ключевым фактором. Импульсные источники питания, которые работают на импульсных полевых МОП-транзисторах на высокой частоте, тратят гораздо меньше электроэнергии, чем линейные регуляторы. Системы с бортовым драйвером (DOB), использующие преимущества линейного регулирования, действительно предлагают преимущества упрощения схем.Однако линейный регулятор работает, отбрасывая минимальное падение напряжения, что приводит к низкой эффективности преобразования энергии и вызывает тепловую нагрузку на совместно расположенные светодиоды в системах DOB.

Проблема с импульсными источниками питания заключается в том, что использование реактивных компонентов, таких как катушки индуктивности и конденсаторы, может создавать высокочастотный шум и электромагнитные помехи (EMI). Излучение электромагнитных помех должно фильтроваться и экранироваться дополнительными цепями, что может удвоить общую стоимость драйвера светодиода.Реактивные компоненты будут создавать индуктивность и емкость, из-за которых ток питания может не совпадать по фазе с напряжением питания. Драйверы светодиодов с номинальной мощностью более 25 Вт должны быть скорректированы на коэффициент мощности для коэффициента мощности более 0,9. Схема PFC одновременно снижает общее гармоническое искажение (THD), которое представляет собой искажение формы волны тока, вызванное нелинейными электрическими нагрузками.

Часто драйвер является первым компонентом светодиодного светильника, который выходит из строя.Срок службы светодиодных систем на основе SMPS сильно зависит от компонентов драйвера, выбранных при проектировании, и управления температурой драйвера. Интегрированные светодиодные потолочные светильники со встроенными драйверами требуют большей надежности с точки зрения надежности драйвера, поскольку электролитические конденсаторы, ключевой компонент, который часто используется для уменьшения пульсаций, очень чувствительны к рабочей температуре. Испарение влажного электролита внутри конденсатора будет ускоряться при повышенных уровнях температуры, что приведет к увеличению эквивалентного последовательного сопротивления (ESR) и падению емкости.Следовательно, жесткий контроль максимальной температуры корпуса или TC (max) драйвера так же важен, как и управление температурой светодиодов.

В дополнение к различным функциям защиты от перенапряжения, пониженного напряжения, короткого замыкания и перегрева, драйверы светодиодов могут быть оснащены дополнительными функциями для управления светоотдачей различными способами. Светодиодные даунлайты, которые обеспечивают настраиваемое белое освещение или освещение от тусклого до теплого, управляются интеллектуальным драйвером, который поддерживает несколько выходных каналов для приложений смешивания цветов.Драйверы светодиодов могут быть запрограммированы на обеспечение постоянной светоотдачи (CLO), которая предназначена для компенсации снижения светового потока.

Линейные источники питания и большинство недорогих драйверов SMPS не содержат гальванической развязки. Поэтому следует проявлять особую осторожность, чтобы гарантировать, что изоляция в цепи драйвера интегрированных светодиодных систем достаточна для предотвращения поражения электрическим током.

Управление освещением

Возможность включения / выключения / затемнения чрезвычайно важна, поскольку освещение подключается, имеет более сложные функции и адаптируется к потребностям и предпочтениям пользователя.Мгновенная реакция светодиодов на изменение тока делает их полезными для интеллектуальных систем освещения и автоматического управления освещением. Светодиодные потолочные светильники можно уменьшить, изменив фазу напряжения источника питания. Однако диммирование переменного тока требует, чтобы драйвер был совместим с диммерами с регулировкой фазы по переднему (TRIAC) или заднему фронту), которые предназначены для ламп накаливания. Диммер сетевого напряжения и драйвер светодиода должны быть тщательно согласованы, чтобы гарантировать, что светодиодный модуль получает достаточно энергии для работы при более низких уровнях затемнения и во избежание повреждений, вызванных скачками тока.

Для получения плавного и точного профиля диммирования используйте диммирование постоянным током, основанное на снижении постоянного тока (CCR), широтно-импульсной модуляции (PWM) или их комбинации. ШИМ-регулировка яркости осуществляется путем изменения рабочего цикла импульсов тока полной амплитуды, подаваемых на светодиоды, для управления видимой яркостью. CCR-диммирование, иногда называемое аналоговым диммированием, управляет выходным сигналом, напрямую регулируя постоянный ток в цепочке светодиодов. ШИМ — более жизнеспособный подход к регулированию яркости, поскольку он позволяет светодиодам всегда получать питание с номинальным током и поддерживать их CCT независимо от уровня затемнения.Поскольку уровень яркости светодиода регулируется путем управления усредненным по времени током, драйверы ШИМ могут обеспечивать очень точный выходной сигнал при различных уровнях яркости и возможность диммирования во всем диапазоне. Эти преимущества делают ШИМ-регулирование яркости наиболее подходящим для приложений смешения цветов, в которых следует избегать цветовых отклонений и поддерживать точные уровни для каждого цвета. Однако высокочастотное переключение в драйверах ШИМ может создавать электромагнитные помехи, из-за чего регулирование яркости ШИМ не подходит для определенных приложений.Диммирование CCR может привести к изменению цвета и может не работать хорошо при очень низких токах (ниже 10%), но оно не вызывает электромагнитных помех и не приводит к потере производительности при удаленной установке. Драйверы PWM не подходят для удаленных приложений, поскольку длинные участки проводов приводят к изменениям емкости и индукции, которые мешают высокочастотному управлению. Аналоговое и ШИМ-диммирование можно комбинировать для обеспечения гибридного диммирования, чтобы воспользоваться преимуществами обоих методов при минимизации недостатков.

Элементы управления становятся все более неотъемлемой частью светодиодных светильников. Цепью диммирования постоянного тока можно управлять с помощью различных протоколов, включая 0-10 В, DMX и DALI. Светодиодные потолочные светильники со встроенной беспроводной связью позволяют удаленно управлять освещением и контролировать производительность по сетям ZigBee, Z-Wave или Bluetooth Low Energy (BLE). С помощью мобильных приложений можно интуитивно реализовать множество функций интеллектуального освещения, таких как настройка сцены, группировка системы и настройка цвета.

Рекомендуемые товары

Вот обзор некоторых примечательных продуктов для вашей справки. (Отказ от ответственности: мы не связаны ни с одним из получателей ссылок на внешние продукты в этом списке.) Это постоянно обновляемый список. Мы приветствуем предложения по продуктам от тех, кто гордится тем, что делает свою продукцию привлекательной. (Владельцы перечисленных здесь продуктов имеют право использовать наш значок для рекламы ваших достижений. Включите ссылку на эту страницу для проверки листинга.)

Дельта Light IMAX

Даунлайты семейства IMAX от Delta Light позволяют архитекторам и дизайнерам работать с различными осветительными приборами, лучами и уровнями мощности, используя ненавязчивые и безбликовые светильники для потолка с нулевой линией обзора. iMax II использует линзы из акрилового полимера hw55 для получения своих оптических характеристик. Линзы не только позволяют управлять светом желаемым образом, но и особый сополимерный материал обладает высокой термостойкостью, что позволяет получить пакеты с более высоким световым потоком.Специальная конструкция светильника делает iMax II идеальным решением для освещения с низким уровнем бликов. Светодиодный источник света размещается глубоко в потолке и, таким образом, защищен корпусом светильника от прямого взгляда. Свет оптимально направляется и контролируется линзой, что увеличивает визуальный комфорт для прохожего. Результатом такой конструкции является светильник с унифицированным коэффициентом яркости (UGR) <16, что делает серию iMax II подходящей для установки в проектах, требующих высокого уровня визуального комфорта.Чтобы предложить еще большую гибкость и свободу дизайна для дизайнера освещения, доступен ряд аксессуаров для улучшения света, которые изменяют световой эффект в соответствии с конкретными потребностями помещения. Соты для дальнейшего минимизации прямых бликов от источника света, стекло с пескоструйной обработкой для создания рассеянного общего светового эффекта и 3 специальных линзы для создания более овального или более широкого светораспределения или для сглаживания краев и создания более мягкого перехода. Технология Soft Dim LED имитирует режим затемнения обычной лампы, где цветовая температура увеличивается в тепле по мере того, как она затемняется.При установке в потолок iMax II легко регулируется снизу. Благодаря продуманной конструкции светильника и использованию всего 1 отвертки можно добиться наклона до 30 ° и поворота до 355 °.

ELR Вазари

ELR предлагает одну из самых передовых светодиодных систем, которые обеспечивают выдающуюся стоимость и производительность для встраиваемых приложений. В конструкции светильника учитывается опыт пользователя и создается система, которая позволяет легко изменять мощность, распределение луча и угол наклона без риска повреждения потолка.В светильниках серии Vasari используются высококачественные источники света, например: Фиолетовые светодиоды накачки из GaN-on-GaN от Soraa, благодаря которым визуализируемые цвета выглядят по-настоящему естественными и яркими при идеальном спектре света, обеспечивая при этом превосходную согласованность цвета. Высококачественные оптические системы необходимы для обеспечения точного распределения света, постоянных хроматических характеристик и максимальной световой отдачи. При использовании собирающей линзы фокус светового потока смещается от самой оптики, тем самым уменьшая отсечку осветительной арматурой, тем самым увеличивая коэффициент светоотдачи (LOR).Оптика, используемая во всех светодиодных модулях ELR, изготовлена ​​из ПММА высшего сорта или поликарбонатных полимеров, которые обеспечивают исключительные характеристики без ухудшения характеристик в течение всего срока службы компонента. Система регулировки цветовой температуры по запросу с диапазоном настройки от теплого, галогенового, например, 2700K, до холодного, 6500K, позволяет легко добиться гибкой атмосферы в помещении. Эта система связана с системой управления DALI и совместима с последней директивой DALI part 209. Это позволяет настраивать цветовую температуру с помощью одного адреса DALI для упрощения установки и настройки.Технология WARM DIM обеспечивает настройку CCT от теплого белого 2700K или 3000K к более теплому 1800K. Светодиодный модуль NEST от ELR эффективно использует концепцию дизайна и пространство внутри компактного светодиодного модуля. Светодиодные драйверы ELR обеспечивают кривые затемнения, соответствующие реакции человеческого глаза, для максимального комфорта и роскошного ощущения эффекта затемнения. Светодиодные потолочные светильники Vasari предназначены для плавного перехода от 100% яркости к 0,1% и от 0,1% плавного затемнения до полного выключения.Светодиодные модули ELR имеют сложную и сверхэффективную конструкцию радиатора. Запатентованная конструкция требует на 50% меньше материала, что делает светодиодный модуль в целом легче и эффективнее. Ребра радиатора изготовлены из чистого алюминия, что обеспечивает максимальную теплопроводность без компромиссов. Уникальный метод производства радиатора не требует литья или экструзии алюминия, что приводит к нулевым потерям теплового коэффициента. Форма и компоновка инновационного радиатора ELR обеспечивают пассивную естественную конвекцию в небольшом форм-факторе, устраняя необходимость в активных вентиляторах или диафрагмах, которые подвержены износу и создают ненужный шум.Такой минималистичный подход обеспечивает длительную работу и надежность.

Lumenpulse Lumencore

Семейство Lumenpulse Lumencore создает ваш образ, позволяя вам наслаждаться исключительным качеством света, которым славится Lumenpulse. Цельный радиатор помогает продлить срок службы каждого Lumencore и позволяет им превосходить в любых приложениях: 225 000 часов (L70), 55 000 часов (L95) и мощность до 4000 лм. Никакого видимого изменения цвета за шесть лет.Постоянство цвета в пределах 2 SDCM. Независимые испытания в течение более 10 000 часов. Оптика Lumenpulse Lumencore точно освещает вашу целевую область. Независимо от того, используете ли вы Extra Narrow 5 ° для выделения торговой витрины или Double Asymmetric для увеличения доступности библиотечных полок, оптика Lumenpulse удовлетворит самые взыскательные потребности любого приложения. Доступные в широком ассортименте отделки, лицевых панелей, оптики, цветопередачи и аксессуаров, эти независимые от управления светильники созданы для того, чтобы восхитить.Независимо от того, меняете ли вы свою торговую витрину или всю планировку зала ожидания, легко заменяемые аксессуары Lumencore могут быть изменены в полевых условиях в любой момент.

Лазерное лезвие iGuzzini

iGuzzini Laser Blade линейные встраиваемые светильники обеспечивают непревзойденную архитектурную интеграцию и освещение для всех областей применения, включая точечное освещение, прожектор и мытье стен. С момента своего запуска провозглашенный иконой инноваций, Laser Blade предлагает революционный способ создания высококачественного освещения от архитектурно адаптивной системы направленного света с небольшой апертурой.Линейка Laser Blade обеспечивает феноменальную настраиваемость благодаря своей модульной конструкции, при этом соблюдая высокие стандарты во всех аспектах дизайна и полезности. Запатентованная технология Opti Beam позволяет создавать оптические сборки с исключительной точностью и однородностью луча даже в миниатюрных размерах. Высокоэффективные светодиоды обеспечивают высочайшее в отрасли качество света, создавая атмосферу с цветовыми характеристиками, ранее исключавшимися только у ламп накаливания. Обогащенный источник света CRI гарантирует непревзойденную цветопередачу с равномерным спектральным распределением всех цветовых компонентов в диапазоне длин волн видимого спектра излучения.Модульная изобретательность превращает инновации в множество лучших в своем классе продуктов. Эти модульные потолочные светильники доступны в линейной и квадратной конфигурациях и окрашены в различные цвета, включая белый, черный, золотой и серый антрацит.

Zumtobel PANOS Infinity

Семейство PANOS infinity прекрасно справляется с задачами различных приложений — от однородного освещения вертикальных или горизонтальных поверхностей до выделения ярких участков. Комбинация вариантов распределения света с множеством вариаций и высококачественной технологии линз делает PANOS infinity Accent Beam мастером точной постановки.Настенные светильники PANOS Infinity освещают вертикальные поверхности с высокой однородностью. Равномерность и высокая вертикальная сила света достигаются с помощью оптической системы со специально разработанными асимметричными отражателями и современной линзовой техникой. Превосходный индекс цветопередачи основан на специальной многоканальной технологии, в которой интеллектуальное взаимодействие высокоэффективных белых и красных светодиодов обеспечивает визуализацию практически всего светового спектра. PANOS infinity tunableWhite покрывает весь белый спектр от 2700 K до 6500 K, обеспечивая превосходную цветопередачу Ra 90 при любой цветовой температуре, так что доступны все варианты индивидуальной настройки цветовой температуры, чтобы следовать естественному течению дневного света.Технология warmDimming позволяет светодиодным потолочным светильникам излучать приятный теплый свет при низкой освещенности. Все потолочные светильники PANOS infinity соответствуют требованиям стандарта EN 12464 для освещения офисов и помещений связи. Коэффициент защиты от ослепления UGR <19 достигается в версии «High» за счет высококачественного отражателя HF или HG. PANOS infinity регулируется через DALI, что открывает большой потенциал для дальнейшей экономии энергии. Вся линейка PANOS отличается высокоэффективной пассивной системой охлаждения.Специальные охлаждающие ребра используют чрезвычайно большую охлаждающую поверхность, несмотря на компактный диаметр светильника. Поскольку светодиодная плата и радиатор плотно соединены друг с другом, идеальная система охлаждения обеспечивает чрезвычайно долгий срок службы модуля.

Acuity Brands Aculux

Возвышая искусство архитектурного освещения, 3-дюймовые светодиодные светильники Aculux поддерживают тихие потолки, направляя точно нужное количество света в нужное место. 3-дюймовые светодиодные светильники Aculux лидируют в отрасли в области точного наведения, оптики, управления лучом и установки.Прецизионное прицеливание обеспечивает легкое и очень точное прицеливание с помощью отвертки. 3-дюймовые низкопрофильные светильники обеспечивают гибкость, которую предоставляют светильники с неглубоким пленумом, без ущерба для яркости потолка, маскировки источника и управления лучом. Лучшее в отрасли управление лучом обеспечивает чистые лучи без полос, в диапазоне от 12 до 60 градусов на полувысоте, с до 31 000 CBCP. Луч проходит через центр проема в плоскости потолка, уменьшая количество света на накладке и создавая бесшумные проемы без бликов.Светильники Aculux 3 «предлагают самый широкий в отрасли выбор отделки. Они доступны с круглыми и квадратными апертурами, для освещения вниз, регулируемого акцента или для мытья стен. Семейство Aculux 3» доступно с фланцами или без фланцев для гипсовых, каменных или плиточных потолков . Несколько вариантов драйверов подходят для различных систем регулирования яркости и напряжений от 120 до 277 В переменного тока.

LumenWerx Voila

Светильники направленного света и настенные светильники

Voila оснащены уникальной четырехуровневой оптической системой, которая обеспечивает полное управление лучом, несколько диаграмм направленности и полную регулировку поля — и все это с помощью одного светильника.Оптика HyFlex обеспечивает гибкое управление контрастностью, яркостью и цветом. Комбинируя модуль TIR с диффузором и дополнительной сглаживающей линзой, можно легко произвести замену луча на месте. Благодаря проверенным в отрасли светодиодам, гарантирующим оптимальную хроматическую согласованность и безупречную надежность, Voila обеспечивает потрясающий цвет, с настраиваемыми модулями и настройкой цвета, доступными по мере необходимости. Voila поддерживается полным набором наборных и программируемых драйверов для любой электрической системы, а также конфигурациями Lutron и Emergency.Уменьшите яркость до 1% со стандартным драйвером и до 0,1% для специализированных приложений, сохраняя цветопередачу и согласованный контроль во всем диапазоне освещенности. Даунлайты Voila доступны с одноканальным управлением, которое затемняет выходную мощность при повышении цветовой температуры в заранее определенном соотношении, и двухканальной системой управления, которая использует аналоговые или цифровые протоколы для синхронного управления как теплым (2700K), так и холодным (6500K) Светодиодные матрицы.

Чаша из шипа Pro

Chalice Pro специально разработан для таких приложений, как розничная торговля, где важно качество света.Благодаря исключительному качеству цвета (CRI 90), Chalice Pro привлекает клиентов яркими и яркими цветами для лучшего освещения продукта и дисплея. Это удобное освещение с низким уровнем бликования удовлетворяет потребности широкого спектра приложений, включая офис и образование. Chalice Pro имеет единый рейтинг бликов <19 и не требует дополнительных аксессуаров. Высокопроизводительная оптика и камера смешивания света Chalice обеспечивают равномерное освещение, подчеркивая цвета людей и предметов, а также создавая комфортную среду для работы, общения или отдыха.Это семейство доступно с отражателем из зеркального брита для получения сверкающего высокого блеска и отражателем из сатинбрита для рассеянного, круглого и однородного светового эффекта.

Отражение элементов

Светодиодные даунлайты Element Reflections от Tech Lighting привносят яркую дизайнерскую привлекательность в ранее монотонное встраиваемое освещение. Инновационный союз креативного дизайна и передовых технологий создает художественное выражение непрямого освещения с встраиваемыми системами.Полностью скрытое кольцо из горящих светодиодов направлено на декоративный купол, создавая отражающее рассеивание, которое устраняет блики со всех сторон. Купольные отражатели, оформленные с изысканно рельефными деталями дизайна, создают привлекательное освещение и экстравагантные визуальные узоры. Даунлайты Element Reflections с декоративными утопленными куполами во фланцевых или безфланцевых апертурах представляют собой универсальное семейство продуктов, отвечающее техническим требованиям, которое включает модели для использования при модернизации, новом строительстве и реконструируемых установках.

Светодиодный потолочный светильник Horizon 3000K, белый

Светодиодный потолочный светильник Horizon 3000K, белый | Кихлер Освещение Перейти к основному содержанию

Мы используем файлы cookie на этом сайте, чтобы улучшить ваш пользовательский опыт

Продолжая просматривать этот сайт, вы соглашаетесь на это использование. Узнать больше

Понятно

КОЛЛЕКЦИЯ HORIZON

43855WHLED30T (Белый)

КОЛЛЕКЦИЯ HORIZON

43855WHLED30T (Белый)

---

Этот даунлайт 3000K LED Horizon с белой отделкой обеспечивает цельный вид встраиваемого светильника с простотой установки и эффективностью, как у распределительной коробки.

ENERGY STAR

---

ОТДЕЛКА: Белый

белый

---

---

Доступно в этих интернет-магазинах

Название Да 927 9278 Источник света Лампа Рейтинг Внутри / снаружи 905 Информация для заказа

Сертификаты / квалификация
Коммерческий класс	Да
Сертификаты / квалификации
Соответствует ADA	Да
9205 9205	Соответствует		Energy Star
Размеры
Задняя пластина основания	6.50 DIA
Вес	0,60 фунта
Высота от центра отверстия в стене (Спецификация)	3,25 дюйма
Высота	1,25 дюйма
Ширина
Электрооборудование
Входное напряжение	Одиночный (120) В
Корпус
Описание диффузора	Поликарбонат
Первичный материал
АЛЮМИНИЙ 38	850
Регулируемая яркость	Да
Эквивалентный источник света	Лампа накаливания
Ожидаемый срок службы (часы)	40000
светодиод
Макс. или номинальная мощность	12.5 Вт
Кол-во ламп / светодиодных модулей	1
Монтаж / установка
Крепится на стене или потолке	Да
Внутри / снаружи
Wet
Монтажный вес	0,60 фунта
Фотометрия
Индекс цветопередачи	90
Температура Кельвина	Поверхность 300017	Белый
UPC	783927536721

Гарантия на внутреннее освещение	Вид

ПОСМОТРЕТЬ В ДЕЙСТВИИ #KICHLER

Не верьте нам на слово.

No related posts.
