Теплый деревянный водяной пол (под деревянную доску)

Содержание

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

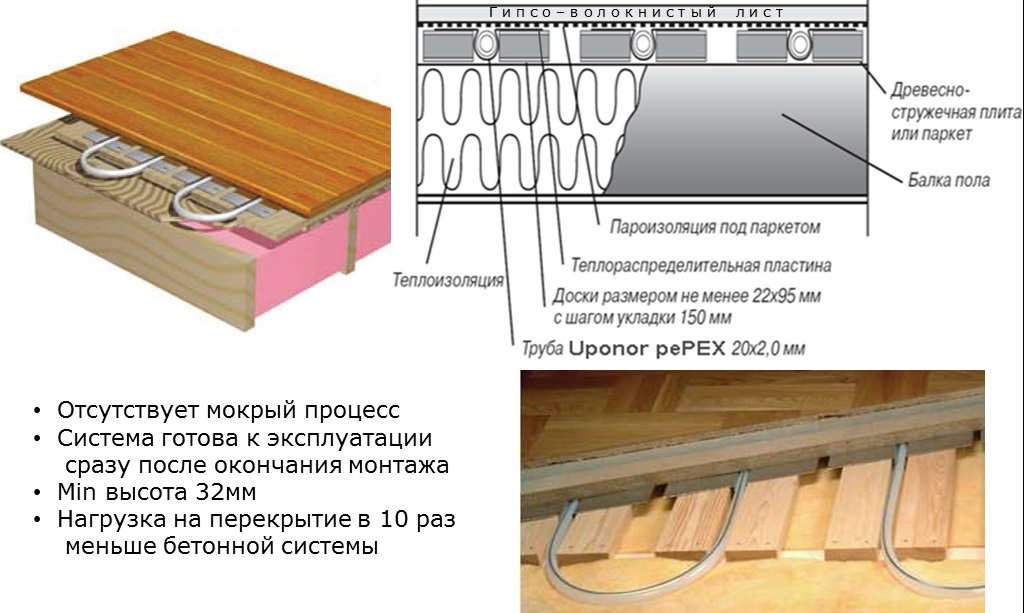

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

к меню ↑

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

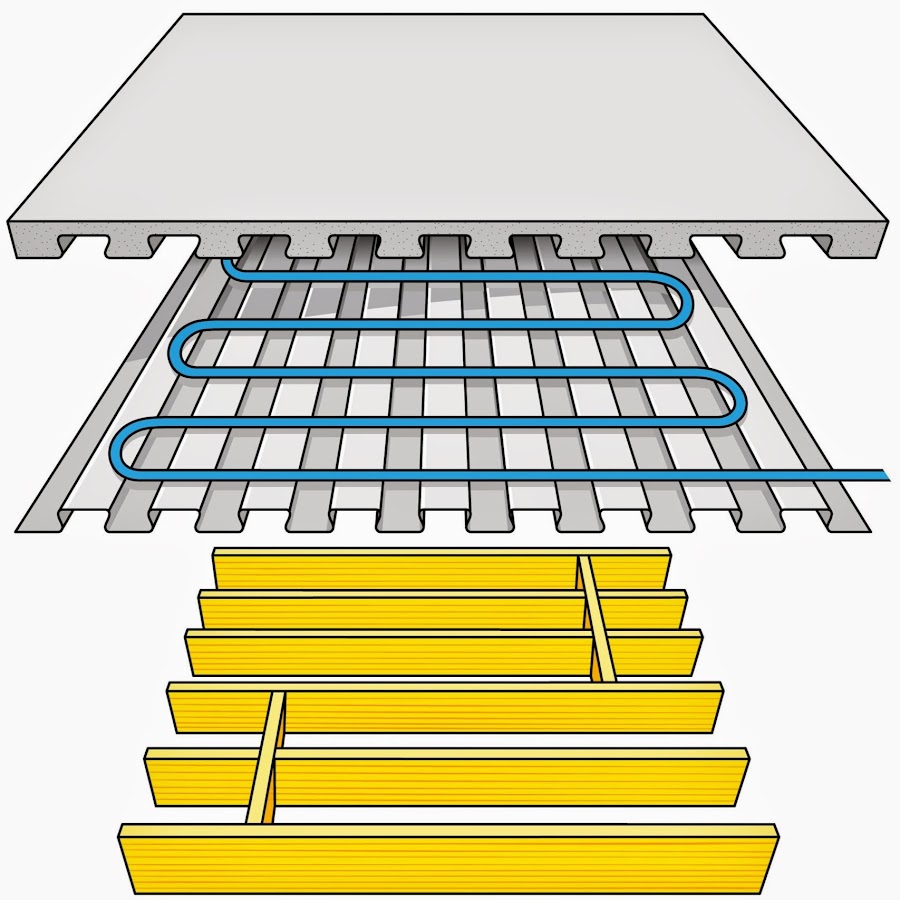

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

к меню ↑

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

• Водяной;
• Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор. Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить.

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

к меню ↑

2 Технология монтажа

Существует несколько технологий, что довольно удачно зарекомендовали себя в работе с древесиной. Вот они:

Каждый вариант имеет свои преимущества и недостатки, и разную трудоемкость. Технологии размещены в порядке ее нарастания. То есть по лагам монтировать теплый пол проще всего. А вот с досками придется повозиться.

Еще одно решение – покупка специально заготовленных деревянных планок. С ними работать очень просто. Все конструкции уже собраны, надо только набить их на лаги и проложить трубы.

Но стоимость такого решения вас вряд ли порадует. Деревянные конструкции, да еще и обработанные на заводе в фигурном виде – их цена может сравняться с ценой качественной плитки или даже превысить ее.

к меню ↑

2.1 Установка по лагам

Это, откровенно говоря, простейший вариант. Простейший в плане исполнения, а не трудоемкости.

Для работы потребуется закупить широкие лаги и проложить их по полу. Укладку ведут по стандартной технологии. Шаг желательно делать небольшим, проем между лагами не должен быть шире 30 см, чтобы трубы уложились правильно и прогревали каждый участок равномерно.

В лагах прорезают каналы под трубы. Использовать можно фрезеровку. На рынке встречаются и уже подготовленные решения, с прорезанными каналами. Тогда лаги нужно просто закрепить.

Между элементами каркаса укладывают утеплитель. Это обязательный процесс, причем обязательный для всех трех технологий. Утеплитель будет отсекать тепловую энергию, и направлять ее исключительно вверх.

Согласитесь, греть нижнее перекрытие вам вряд ли будет интересно. Ведь это нерентабельное расходование ресурсов.

Создание деревянного теплого пола из готовых конструкций

Поверх утеплителя можно настелить фольгированную пленку. Она отразит тепловые волны, что идут от контура пола. Укладывать фольгу – признак хорошего строительного тона. Конечно, придется немного потратиться, но и результат вас точно порадует.

Фольгу фиксируют с помощью степлера. Желательно все стыки проклеить специальным алюминиевым или фольгированным скотчем, чтобы не оставалось прорех в отражающем материале.

Собственно сам процесс монтажа контура сводится к укладке труб в пазы на лагах, а затем монтажу поверх них фанеры.

Фанеру выбирают легкую, влагостойкую, с максимальной теплопроводностью. Фанера будет служить основанием для лицевого пола. Поверх нее кладут подложку и лицевое покрытие.

Неудобство такого решения в том, что в пазах есть довольно много места, проложить контуры идеально вам вряд ли удастся. Плюс фанерный черновой пол, который должен быть достаточно толстым. Этот момент тоже снижает эффективность прогрева.

к меню ↑

2.2 Монтаж по фанере

Это уже более трудоемкий вариант с применением калькулятора для расчета теплоизоляции трубопроводов, но и отдача у него более существенная. Начальные процессы полностью повторяют те же, что и у предыдущего варианта. Вот только лаги уже должны быть самыми обыкновенными, с ними не предпринимают никаких экстраординарных действий.

Поверх лаг монтируют основание из ДВП, ДСП или любой другой древесины. Использовать фанеру предпочтительнее, так как она дешевле и легче поддается обработке.

На основании размечают путь движения контура, затем из плит ДВП (они самые мягкие) вырезают пластины, которые будут формировать основание под лицевое покрытие, но между ними все же останется место под трубы. Пластины укладывают с интервалом междурядным в 2-3 см. Именно туда будут ставить отопительный контур.

Особенность такой технологии в том, что поверх нее можно стелить исключительно ламинат, так как пол будет скорее плавающим, а для паркета нужны монолитные решения.

Пазы в фанере, которые используются в качестве каналов для прокладки отопительных контуров

Еще один важный момент, пазы между фанерой предварительно обрабатывают фольгой. В таком случае от фольги по утеплителю можно отказаться, или заменить ее более дешевым отражающим материалом. В крайнем случае, подойдет простейшая мембрана.

к меню ↑

2.

3 Укладка по доскам

Теплый деревянный пол с помощью досок укладывать, наверное, труднее всего. Здесь вам не обойтись без специальных инструментов.

Дело в том, что пазы под контур придется сверлить в досках. И досках прочных, качественных. А фрезеровать надежную цельную древесину не так легко.

В доске проделывается один или два паза под трубы. Затем в паз укладывают фольгу, а поверх нее крепят контур. Каждую доску фиксируют на лаги, и фиксируют так, чтобы создать полноценное деревянное покрытие. В итоге получается надежнейший пол, но и стоит он довольно дорого.

Прелесть использования досок в их прочности, возможности нарезать столько каналов, сколько необходимо. На такое основание уже можно класть любое покрытие, в том числе и паркет.

Отдача тепла тоже будет более высокой. Это объясняется тем, что доски, да еще и обработанные фольгой, будут слабо воспринимать тепло, и оно почти полностью передастся на лицевой пол.

Еще один интересный момент – по досках можно класть даже плитку. Только перед началом работ необходимо будет продумать систему гидроизоляции контура.

к меню ↑

2.4 Пример монтажа теплого деревянного пола из фанеры (видео)

система обогрева по лагам на рейках своими руками

Оглавление статьи:

Водяные теплые полы можно укладывать на деревянный пол несколькими способами. Сами деревянные полы пользуются популярностью из-за своей экологичности и практичности, что делает дерево одним из лучших строительных материалов.

Большой популярностью пользуется спросом система водяного тёплого пола. Установка подобной системы является отличным решением в различных помещениях для его равномерного обогрева, плюсом является отсутствие батарей и возможность передвижения по полу в любую погоду босиком. Кроме того, подогрев полов удобен для людей, у которых есть маленькие дети, которые постоянно бегают и ползают по полу.

Принцип системы «тёплого пола»

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Конструкция водяного теплого пола

Водяные полы укладывают с помощью стяжки или настильным способом. Для настильного варианта характерно два способа монтажа, которые отличаются между собой от используемого материала:

1. Полистирольная система;
2. Деревянная система.

Под бетонным способом подразумевается бетонная стяжка, закрывающая конструкцию водяного теплого пола. Применение настильного способа обеспечивает сухие работы, благодаря которым эффективность и скорость монтажа становятся намного быстрее.

Настильный вариант монтажа теплого пола.

Если вы планируете обустроить деревянные и теплые водяные полы, то выход остаётся только один – использовать настильный способ.

Используя водяную систему обогрева полов, вы получите множество преимуществ:

• Тепло распределяется равномерно по всей поверхности пола;
• Нормализуется влажность в помещении;
• С точки зрения экономии, такая система является хорошим решением для минимизации расходов электричества;
• Также есть уникальная возможность использовать данную систему летом, для охлаждения помещения;
• Отсутствие шума и вибрации.

Однако существуют и некоторые недостатки:

• Есть вероятность протекания;
• Возникают трудности при монтаже.

Настильная система предусматривает несколько вариантов укладки деревянного водяного пола. Например, модульная схема подразумевает собой монтаж труб в ранее заготовленные модули. В середине этих секций есть паз, в который и кладут трубки водяного пола. Этот способ монтажа достаточно быстрый, ведь при нём отсутствуют элементы монтажа, где необходимо устанавливать рейки и другие компоненты.

Под реечной укладкой деревянной системы водяного теплого пола подразумевается более серьёзный и сложный процесс. Но выполнить данную работу может практически каждый человек. Монтаж водяного пола в данной ситуации проводится между рейками из ДСП или ОСП. Ширина этих пазов должна быть менее 20 миллиметров.

Полная подготовка деревянного основания

Сперва нужно удостовериться в том, что основание из дерева годится для монтажа тёплого пола. Для этого необходимо тщательно его осмотреть. При условии, что доски все целые, нет прогнивших участков и доски не шатаются под ногами, можно начинать осуществлять подготовительные работы. Но вдруг если под полом прослушивается сквозняк, лаги располагаются друг от друга больше чем на 60 сантиметров (при монтаже тёплого пола максимальное расстояние между соседними лагами должно быть не более 60 сантиметров), а доски не ровные, основание требуется поменять либо демонтировать.

Общий порядок проведения работ

Как говорилось ранее, расстояние между лагами не должно превышать 60 сантиметров. Если данное требование соблюдено, можно смело начинать заниматься устройством внутренней части пола, которая будет держать на себе вес всей конструкции. После этого необходимо к лагам сверху прибить фанеру, листы ОСБ или доски.

Теплоизоляция

Наверх лаг необходимо уложить пароизоляцию, выбрав для этого специальную плёнку. Не нужно покупать полиэтиленовую пленку, так как она при перепаде температуры может образовывать конденсат. Далее укладывается либо минеральная вата, либо пенополистирол или иной теплоизоляционный материал.

Не нужно забывать про демпферную ленту, которую необходимо приклеить по всему периметру помещения. Главная функция данной ленты заключается в защитите пола от сезонных расширений.

Утепление между лаг.

Технология укладки досок

Далее процесс начинается монтажа черновых досок, на которые в дальнейшем и устанавливаются деревянные конструкции, включающие в себя теплые водяные полы. До этого момента необходимо правильно выставить пазы между досками, потому что в дальнейшем в них будут укладывать трубки теплого пола. Пазы должны быть по ширине и высоте 20х20 мм. Одним из самых важных моментов при укладке водяного пола является укладка деревянных реек. Торцы досок необходимо плавно закруглить, поскольку туда будут укладываться трубки и поворачиваться на 180 градусов.

Монтаж теплого пола

Необходимо в пазы настелить металлические теплоотражающие пластины, также можно использовать обычную фольгу. Наверх фольги укладываются трубки теплого пола, которые имеет диаметр в 16 миллиметров, для большей эффективности можно каждую трубку закрутить в фольгу. Чтобы трубки не выскакивали из пазов, необходимо в некоторых местах закрепить небольшие пластинки из металла.

Подключение к отопительной системе

Последующим этапом, после которого деревянная система водяного теплого пола будет завершена, будет подключение труб к отопительной системе. Для этого можно выбрать различные методы, например, ручное регулирование. Подключение можно произвести, применяя смесительные узлы или коллекторные системы. Выбор вариантов зависит от конкретного проекта. Не стоит забывать о том, что подключение деревянной системы пола к центральной отопительной системе может быть осуществлено только если есть все необходимые документы, которые подтверждают согласование ваших работ во всех инстанциях

Опрессовка

В заключение всего процесса монтажа нужно сделать опрессовку системы на обнаружение каких-либо повреждений или утечек. Данный этап нельзя пропускать и переходить к финальной отделке, поскольку впоследствии может возникнуть множество проблем, например, может покрытие вспучиться и размокнуть или вообще полностью отслоиться.

Выбор напольного покрытия

Наверх системы водяного пола можно использовать далеко не все напольные покрытия. При выборе нужно учитывать то, что коэффициент сопротивления теплопередачи напольного покрытия должен быть до 0,15 м2 К/Вт и никак не больше. Поэтому не стоит выбирать материал из пробки, лучше всего использовать керамическую плитку, керамогранит или ламинат. Также можно положить паркет, но при установке могут возникнуть трудности.

Ещё стоит учитывать, что для водяных тёплых полов подходят далеко не многие ковровые покрытия, при выборе необходимо обращать внимание на специальные обозначения на упаковке.

Установить теплый водяной пол на подготовленный деревянный пол, можно всего за 3-4 дня. Большая часть времени нужна для настила досок, поскольку необходимо тщательно вымерять ширину пазов, что отнимает достаточно много времени. А что касается монтажа, то тут процесс проходит очень легко и быстро.

Теплый пол на деревянный пол

Сегодня, обустраивая отопительную систему дома, пользователи все чаще заменяют традиционные радиаторы на теплый пол. Во многих частных домах и квартирах старого жилого фонда — в качестве пола выступает дощатый настил. В процессе ремонта владельцы обновляют напольное покрытие, при этом параллельно создавая систему подогрева. В статье мы расскажем как уложить теплый пол на деревянный пол и рассмотрим, как правильно осуществить выбор системы и ее монтаж.

Монтаж теплого пола на деревянный

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

1. Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
2. Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
3. Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности. Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа.

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

• температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
• нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
• нагревательному кабелю нельзя напрямую контактировать с деревом.

Устройство теплого пола на деревянном полу

То, каким образом будет выполняться укладка теплого водяного/электрического пола на деревянный пол в доме, находится в непосредственной зависимости от вида перекрытия. Если первый этаж и подвальное помещение перекрыты железобетонными панелями, то систему теплый пол обустраивают по традиционной схеме:

• выравнивающая растворная стяжка;
• утеплитель;
• греющий кабель или пластиковые трубы;
• выравнивающая стяжка, которая закрывает теплый пол;
• финишное покрытие (плитка, ламинат, паркет).

Пирог деревянного пола

Рассмотрим, как выполнить монтаж инфракрасного теплого пола на деревянный пол.

Пленочный теплый пол

Принцип работы инфракрасного излучателя напоминает действие солнечных лучей. Точно также, как и они, инфракрасное излучение поглощают предметы, которые впоследствии распределяют тепловую энергию по пространству.

Подробнее об инфракрасном пленочном поле можно прочитать здесь

Излучение не поглощается воздухом, но только рассеивает его в небольших количествах. Практически вся энергия излучателя достигает стен, потолков, мебели и других предметов.

Подготовка теплого пола по деревянному перекрытию

Теплый пол пленочный

Подготовить теплый пол в деревянном доме к монтажу можно тремя способами:

Первый способ

Используется в тех случаях, когда покрытие очень старое (доски пола скрипят под ногами, в некоторых участках прогибаются или вовсе проваливаются). Необходимо выполнить следующее:

• произвести демонтаж верхнего покрытия пола и чернового пола;
• проверить, в каком состоянии находятся лаги, если есть испорченные детали, их нужно заменить;
• далее необходимо выставить лаги, хорошо проверить их уровнем и закрепить;
• затем насыпается подушка из керамзита, это нужно для того, чтобы избежать теплопотерь, подушка должна настояться в течение пары дней;
• после этого настилается черновой пол, между досок допускаются зазоры в 1,5-2 см;
• черновой пол необходимо покрыть антисептиком;
• затем на него кладется пергамин;
• далее настилается само покрытие пола, зазоры устраняются посредством монтажной пены;
• на пол кладутся фанерные листы, которые закрепляются винтами, длиною 40-50 мм по
• периметру каждого листа на дистанции 150-200 мм между ними;
• щели, которые есть между листами фанеры, нужно зашпаклевать;
• прежде, чем производить укладку листов, их нижние стороны следует обработать горячей олифой, по завершению процесса олифой обрабатывается вся поверхность пола.

Монтаж излучателей можно будет производить по истечению трех дней.

Второй способ

Состояние пола — некоторые доски слегка поскрипывают и пошатываются, в отдельных участках шляпки гвоздей начинают выходить из доски. Необходимо выполнить следующее:

• пробить все гвозди “заподлицо” с досками, в участках, где слышны поскрипывания, надо укрепить доски при помощи винтов, длина которых составляет 80 мм;
• необходимо произвести демонтаж плинтусов;
• произвести настилку фанеры на пол (как уже было описано).

Третий способ

Пол находится в отличном состоянии:

• выполняется демонтаж плинтусов;
• настилается фанера.

Монтаж пленочного теплого пола на деревянное основание

Инфракрасный теплый пол выпускается в виде пленки в рулонах. Настилать ее вы можете не на всю поверхность пола в помещении, разрешено оставлять зазор до стен около 10 см.

Недопустимо производить укладку термопленки внахлест.

В качестве места для монтажа терморегулятора следует выбирать наиболее удобному расположению, например, как можно ближе к проводке.

Укладывать провода следует параллельно стене, участки расположения медных контактов надо обжать плоскогубцами. Стыки необходимо заделать теплоизолирующим материалом, а медные контакты изолировать при помощи силиконового герметика.

Терморегулятор подсоединяется и закрепляется на стене в удобном месте. При его включении, начнется подача напряжения на излучатели. Выждите некоторое время и проверьте, нагреваются ли листы. Если имеются холодные, то нужно проверить участки соединений тестером и исправить неработающие контакты.

Осуществив подключение заземления, применяя для этого фольгированный скотч, его конец необходимо соединить с проводом по диагоналям и по длине.

Весь пол закрывается слоем поливиниловой вспененной пленки, а затем настилается покрытие пола. Прослойка пленкой не несет никакой опасности, поскольку максимальный температурный режим нагрева пленочных излучателей не превышает показатель в 40°C.

Как установить теплый пол на деревянный пол? Правила монтажа:

1. Установка покрытия должны производиться с учетом возможности в последующем выполнить ремонт.
2. Для крепления пленочных излучателей ни в коем случае нельзя использовать различные металлические крепежи: гвозди, винты, шурупы и т.д.
3. Если на ИК полу будет стоять тяжелая мебель или предметы, которые имеют большой вес, необходимо заблаговременно предусмотреть наличие воздушных карманов.
4. Пленочный пол недопустимо устанавливать рядом с другими электрическими нагревательными приборами (камин, печь и т.д.).
5. Максимальная длина одного отрезка пленки должна быть не более 15 метров.
6. Нельзя выполнять укладку теплого пола при низкой температуре.
7. Заземление — это обязательное условие при монтаже и последующем использовании теплых полов в деревянном доме.

Монтаж водяного теплого пола на деревянный пол

Укладку водяного теплого пола без стяжки можно осуществить несколькими способами:

• на пол помещаются специальные пенополистирольные маты, в которые в последующем вставляются теплообменные пластины с пазами для трубного контура;
• помимо этого пластины могут помещаться в специально оставленные зазоры между досками деревянного пола;
• есть еще один способ, когда в досках деревянного основания фрезеруются пазы, в которые сначала устанавливаются теплообменники, а затем и трубы.

Если у вас отсутствует возможность купить подобные теплообменные пластины, то можно прибегнуть к другому способу — с применением алюминиевой фольги.

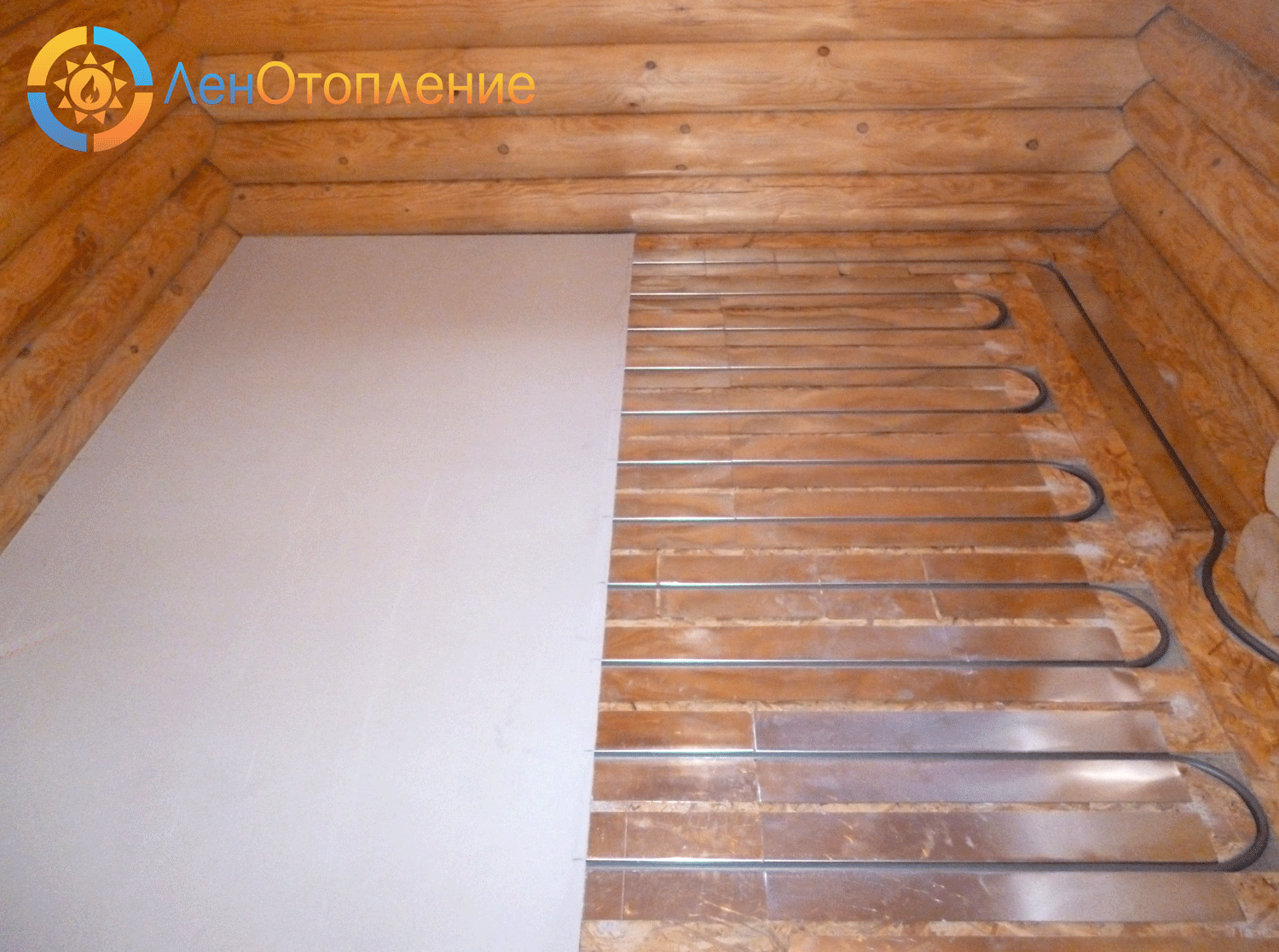

Водяной теплый пол на деревянном

Как выбрать фольгу для теплого пола читайте тут

Для выполнения работы нужно иметь специальные материалы. Их количество зависит от площади помещения и эффективности обогрева, которое вы хотите получить.

Доска для укладки контура. Рассчитать ее количество нужно на площадь утепляемого помещения. Для ее изготовления используется качественная строганая доска, толщина которой равна 45/50 мм. В мастерской вы сразу можете заказать и фрезерование пазов 20*20 мм по всей длине — это вполне хватит для укладки трубы 16 мм. Размещение пазов должно быть выполнено в соответствии с шагом укладки труб контура.

Ширину доски лучше выбирать из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20*20 мм. В таком случае, в процессе укладки покрытия, пазы автоматически будут располагаться на необходимой дистанции один от другого.

Шаг укладки может быть разным — от 100 — 150 мм, если теплый пол у вас будет выступать в качестве единственного источника отопления, и до 300 в том случае, когда он будет вспомогательным элементом обогрева. Делать шаг меньше не следует, да и это достаточно трудоемкий процесс. Если шаг будет превышать показатель в 300 мм, то получится «эффект зебры» — будут ощущаться холодные и теплые полосы.

Если в качестве источника отопления будет использовать только теплый пол, то изначально необходимо произвести демонтаж радиатора — это процедуру нужно выполнить сразу, чтобы воды из системы не попала на доски и фанеру верхних настилов. Для этого отопительную систему нужно освободить от теплоносителя, а после этого срезать или открутить соединения батарей.

Порядок выполнения работы:

1. На подготовленное дощатое покрытие деревянного пола нужно настелить фольгированный вспененный полиэтилен. Материал нужно класть встык, фольгированным покрытием в сторону комнаты. К доскам он фиксируется при помощи степлера и скоб. Затем, все стыки утеплителя нужно проклеить широким фольгированным скотчем.
2. После этого, сверху на утеплитель устанавливаются по уровню и закрепляются бруски лаг, которые фиксируются перпендикулярно ранее уложенному дощатому покрытию. Если ниже лежит фанера, то направление лаг может быть абсолютно любым, но с тем расчетом, что верхние доски с пазами для укладки труб будут им перпендикулярны.
3. На готовые лаги укладываются подготовленные доски. Помимо продольных пазов для труб, в них нужно вырезать полукруглые углубления в участках, где будет разворот контура. Также, вдоль стены, на которой будут располагаться краны отопительной системы, нужно вырезать своеобразную колею — паз, в котором будут располагаться трубы — подающая теплоноситель и «обратка».
4. Доски закрепляются с лагами посредством саморезов.
5. Затем, патрубки, которые подходили к радиатору нужно срезать. На месте между отрезанными концами магистральной трубы отопления устанавливается соединительная перемычка. Выполняется это для того, чтобы расположить краны подачи в контур теплого пола в самом удобном и неприметном месте, например, в углу помещения.
6. Посреди заново установленных патрубков подачи и обратки, снабженных кранами, монтируется байпас с вентилем. С подобной схемой вы сможете при необходимости отключать контур теплого пола, при этом работоспособность всей системы не будет нарушена.
7. По завершению всех подготовительных этапов, прежде чем выполнять монтаж трубы, нужно хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
8. Далее можно начинать выполнять укладку труб водяного контура. Изначально нужно взять рулоны фольги и нарезать их на полосы, ширина которых составляет 250 мм.
9. На следующем этапе нужно раскатать полосы фольги от стены до стены.
10. Сверху фольги размещаются трубы и совместно с фольгой они утапливаются в паз, который прорезан в досках. В процессе вдавливания трубы края фольги нужно поднять вверх. В этой ситуации фольга выполняет функцию повышения теплоотдачи — она нагревается от горячей теплы и отдает тепло окружающему пространству. Помимо этого, она не позволяет улетучиваться тепловой энергии вниз, в пол, а наоборот направляет ее в комнату. Окончание трубы крепится к фитингу патрубка, которые отвечает за подачу теплоносителя в систему.
11. Выступающие вверх края фольги нужно сложить, загнуть на предшествующую доску и зафиксировать к ней при помощи степлера.
12. Помимо этого, нужно зафиксировать и саму трубу. Выполняется это посредством пластиковых или металлических пластинок к полу. Трубы должны быть закреплена по всему контуру и обязательно — на поворотах. Фиксирующие пластинки монтируются с шагом 600-700 мм. Таким образом, труба не будет выходить наружу в ходе выполнения дальнейших операций.
13. По окончанию работ практически вся площадь будет покрыта алюминиевой фольгой, которая считается отличным проводником тепла. В итоге весь пол становится одним большим «радиатором».
14. «Обратку» необходимо аккуратно вывести к участку, где располагаются краны и соединить с фитингом.
15. Подключение к узлу входа и выхода должно быть очень аккуратным, поскольку он будет размещен над поверхностью пола. Недопустимо его вмуровывать в стену, но по окончанию работы вокруг него можно смонтировать декоративный короб с дверцей, которая обеспечит свободный доступ к регулировочным кранам. На данном этапе нужно выполнить проверку герметичности контура теплого пола — он заполняется водой и создается избыточное давление. Если утечки отсутствуют, то можно приступать к последующим действиям.
16. По всей поверхности пола нужно уложить тонкий теплоизолирующий материал. Он не будет перекрывать движение тепла в комнату и не позволяет теплоносителю быстро остывать.
17. Утеплитель заворачивается на стены на 100-150 мм и срезается только после того, как по всей поверхности будут уложены листы фанеры.
18. Если предполагается укладка линолеума, тона всю поверхность пола, поверх утеплителя кладется фанера. Работа должны выполняться очень аккуратно. Размеры листов надо подобрать так, чтобы их края не попадали на уложенные в пазы досок трубы. Этот слой фиксируется на досках посредством саморезов. После того, как фанера будет установлена, специалисты советуют выполнить циклевку всей поверхности. Швы между листами фанеры заделываются при помощи эпоксидной смолы, смешанной с опилками, или герметиком. Если после просыхания материал заделки будет располагаться выше уровня пола, то его следует зачистить.
19. Затем линолеум расстилается на поверхности пола, подрезается таким образом, чтобы края полотна находили на стены на 30-40 мм. Подождите немного времени, пока они расправятся. В среднем, это занимает около суток.
20. Излишки линолеума надо аккуратно срезать по металлической линейке. Делается это таким образом, чтобы оставался зазор между краем покрытия и стеной около 8-10 мм.

Как положить инфракрасный теплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола под линолеум является более простым по исполнению, нежели водяной. Стоит отметить, что по своим эксплуатационным характеристикам он является наиболее подходящим для линолеума.

Для того, чтобы произвести укладку нужно иметь следующие материалы:

• инфракрасная пленка, по размеру она должна быть меньше, чем сама комната, в которой будет настилаться. Это обусловлено тем, что под тяжелую мебель ее не укладывают, для предотвращения пережатия карбоновых обогревательных полос;


  Обычно пользователи сразу покупают готовые заводские набора пленочного теплого пола с полным комплектом всех требуемых расходников и принадлежностей исходя из предполагаемой площади покрытия. Терморегулятор и датчик покупают отдельно.

• фольгированный утеплитель, который размещают по всей площади комнаты;
• полиэтиленовая пленка, которая укладывается на закрепленный «теплый пол»;
• фольгированный и строительный скотч;
• фанера для двух слоев настила;
• отрезки битумной изоляции и обычная изоляционная лента.

Также необходимо обзавестись следующими инструментами:

• острый строительный нож;
• ножницы;
• отвертки;
• плоскогубцы.

Процесс выполнения работы:

• изначально нужно подготовить поверхность пола. Если он дощатый, то специалисты советуют накрыть его листами фанеры, лучше всего — с замковыми соединениями «шип — паз», благодаря которым поверхность получается практически бесшовной. Фанера крепится на дощатом полу посредством саморезов. Их шляпки необходимо утопить в толщу листов на 1-2 мм. Стоит сказать, что при желании под фанеру можно поместить вспомогательный не очень плотный слой утеплительного материала из вспененного полиэтилена
• поверх фанерного настила производится укладка утеплителя встык, фольгированной стороной вверх;
• изначально полотна утеплительного материала фиксируются при помощи степлера к фанерному слою скобами;
• после этого их стыки склеиваются посредством фольгированного или строительного скотча;
• когда пол будет подготовлен, необходимо сразу определиться с месторасположением терморегулятора. Лучше всего его размещать ближе к выходу из комнаты, около выключателей Для терморегулятора пленочного пола лучше установить отдельный автомат.
• обязательно нужно составить схему монтажа пленочного пола с указанием разводки кабельной части. В общей цепи полотна пленки должны быть соединены параллельно;
• на следующем этапе осуществляется подготовка полотен пленки исходя из требуемой длины. Разрез производится в конкретном месте, обозначенном линией с ножницами. В других участках ни в коем случае нельзя разрезать пленку;
• полотна пленки теплого пола настилаются рядом друг с другом медной полосой вниз;
• затем нужно заизолировать места разреза медной шины в тех участках, где согласно схеме подключения не будет проводиться коммутация. Выполняется это посредством битумного изолятора;
• важно, чтобы изоляция закрывала серебряные контакты, которые соединяют медную шину с карбоновыми нагревателями, по всему разрезу;
• в точках подключения электрической цепи на медную шину монтируются контактные зажимы;
• одна сторона зажима должна располагаться внутри пленки, а другая снаружи, снизу, поверх медной полосы;
• после этого, установленный зажим нужно хорошо зафиксировать при помощи плоскогубцев;
• уложенные листы ИК пола с установленными на них клеммами, надо склеить между собой. Для этого используется строительный или специально предназначенный для этого скотч. Иногда их прихватывают по стыку в нескольких участках, с шагом 500-700 мм;
• далее, в клемму-зажим нужно вставить зачищенные от изоляции концы монтажных проводов — в соответствии со схемой. Затем надо плотно их зажать плоскогубцами, чтобы добиться качественного контакта;
• стоит отметить, что в определенных моделях пленочного пола подключение к электрической цепи осуществляется посредством контакта в виде ушка, который закрепляется заклепкой;
• после коммутации все клеммы обязательном должны быть заизолированы битумным изоляционным материалом. Один отрезок изолятора приклеивается снизу зажима;
• другой отрезок изолятора закрывает соединение зажима с пленкой сверху. По сторонам нижний и верхний битумный скотч склеиваются между собой. В процессе изоляции необходимо контролировать, чтобы все серебряные контакты по краям термопленки были заизолированы по всему срезу;
• затем переходим к монтажу температурного датчика, который идет в комплекте с терморегулятором. Его фиксируют с нижней стороны настеленной пленки к черной полосе, на удалении от края полотна на 150 мм. Датчик крепится также посредством битумного скотча;
• термодатчик и привод от него надо утопить в фольгированном утеплителе, поскольку поверхность пленки должна быть ровной, без выступов. А также нужно следить за тем, чтобы на датчик не приходилось никаких вспомогательных механических нагрузок. Чтобы это обеспечить, в утеплителе нужно вырезать прямоугольные отверстия по размеру отрезка битумного скотча, который фиксирует термодатчик, а для провода нужна узкая полоска, в которую он будет помещен;
• точно такие же проемы необходимо вырезать в фольгированном утеплителе для клемм и проводов;
• прорези для укладки проводов нужно сделать везде, где идет кабельная часть схемы. В конечном итоге вы должны иметь ровную поверхность;
• после того, как в толщу утеплителя будут помещены провода, разрез совместно с проводами нужно заклеить широким скотчем;
• затем на стену устанавливается сам терморегулятор. Он может быть накладным или с установкой в стандартное гнездо под розетку. Исходя из конкретной модели, и провода к нему будут прокладывать разными способами — или открыто по стене, или с заглублением в прорезанную заблаговременно штрабу;
• на следующем этапе к терморегулятору нужно подвести кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика;
• в комплекте каждого терморегулятора имеется инструкция со схемой подключения. При проведении коммутации нужно действовать согласно ее требованиям. В различных моделях расположение клеммной колодки — разное, поэтому, производя монтажа устройства, необходимо хорошо изучить инструкцию;
• если кабель размещен открыто на стене, то во избежания критических ситуаций и для обеспечения презентабельного внешнего вида, его нужно запрятать в специальный короб, который может быть закреплен на поверхности посредством клея «жидкие гвозди» или другим способом; Лучше всего подключать систему «теплый пол» к общему электроснабжению дома через отдельный автомат, чтобы в случае необходимости, у вас была возможность его отключить.
• на следующем этапе нужно протестировать систему. Для этого необходимо включить терморегулятор на температуру до 30°C, и проверить каждое из полотен пленки отдельно и все вместе. Надо удостовериться, что в участках клеммных соединений отсутствуют искрения и нагревания. Если таких неполадок не возникло, и сами нагревательные элементы излучают тепло, значит в процессе монтажа вы не допустили оплошностей и можно приступать к следующему этапу;
• по всей площади полов, укрытой полотнами теплого пола, размещается слой плотной полиэтиленовой пленки. Настилать ее нужно внахлест на 100 мм и в некоторых участках зафиксировать строительным скотчем;
• далее настилается линолеум. Стоит отметить, что данный материал не относится к разряду стойких к механическим воздействиям. Вы можете случайно его проколоть, разрезать и т.д. И для того, чтобы термопленка случайно не повредилась в процессе эксплуатации, ее нужно накрыть листами фанеры;
• и последний этап — на фанеру стелется линолеум — и далее все выполняется согласно технологии его укладки.

Подводя итог всего вышеописанного, стоит сказать, что осуществляя монтаж теплого пола под деревянный пол, необходимо строго соблюдать технологию укладки. Если считаете, что у вас недостаточно опыта и вы не справитесь, то лучше доверить работу профессионалам.

Монтаж теплого водяного пола REHAU в деревянном доме

Выполнен монтаж теплого водяного пола трубами REHAU на поверхности деревянного пола путем «сухого» способа укладки труб и подключения к системе радиаторного отопления.

Теплый водяной пол запитывается от радиаторного отопления. Поэтому применяется смесительный узел REHAU, принцип действия которого основан на дозированном подмесе горячего теплоносителя от радиаторного отопления (отопительного контура котла) в систему теплого пола.

Для автоматического регулирования теплого пола применены три терморегулятора REHAU Nea, установленные в разных помещениях.

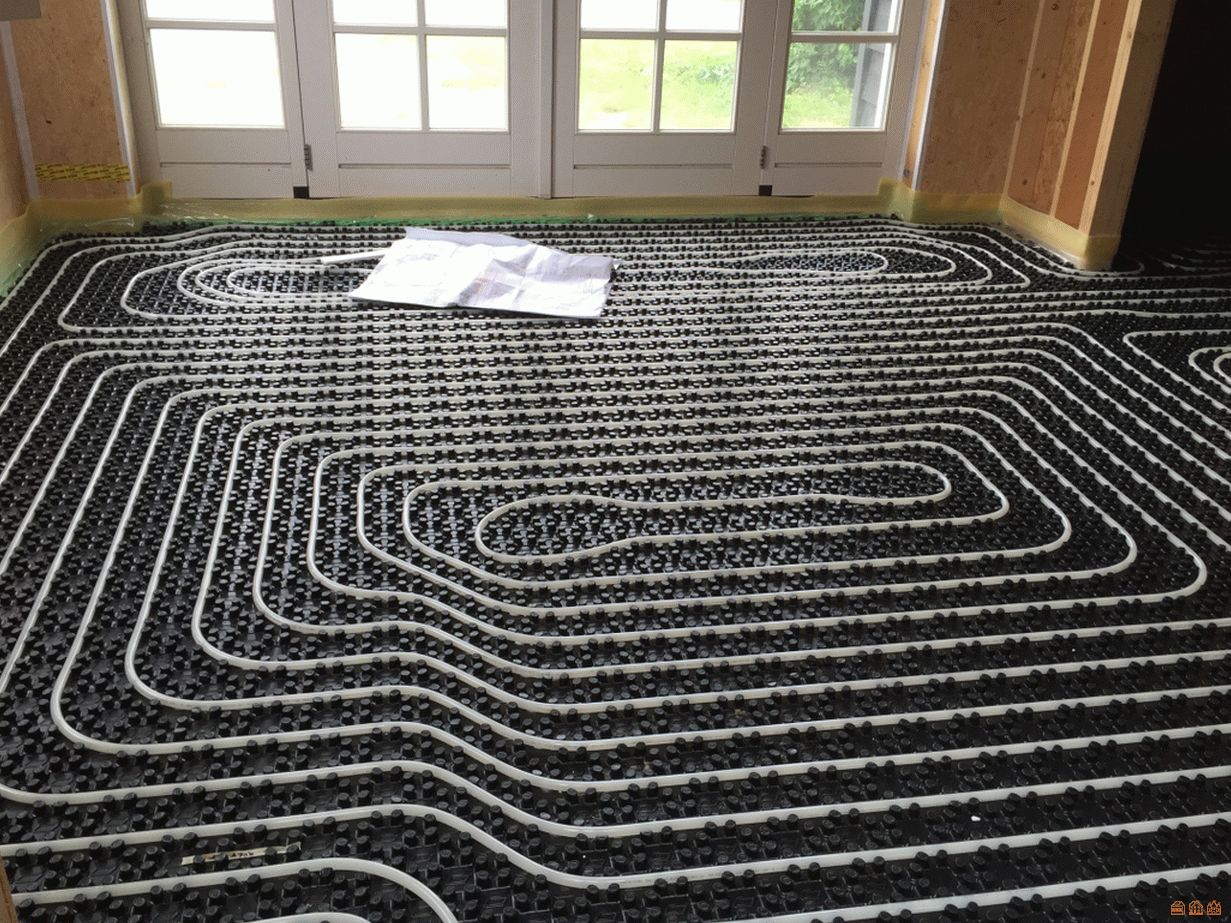

В качестве утеплителя использован пенополистирол, профилированный для укладки теплораспределительных пластин. Трубы REHAU Rautitan Pink уложены в желоба теплораспределительных пластин. В результате получена максимально ровная поверхность.

Пол закрывается панелями Knauf и может подвергаться чистовой отделке (плитка, паркет и т.д.).

Автоматическое регулирование теплого водяного пола осуществляется путем применения терморегуляторов REHAU Nea с выносным датчиком температуры.

Чувствительные элементы выносных датчиков температуры установлены в полу.

С помощью терморегуляторов формируется сигнал на управление сервоприводами (открытие или закрытие соответствующих контуров).

Для коммутации терморегуляторов и сервоприводов, установленных на коллекторе теплого пола, в системе теплых полов REHAU применяется клеммная колодка.

Применение клеммной колодки позволяет подводить питание ко всем элементам системы управления теплыми водяными полами и соединять в требуемой последовательности терморегулятор и соответствующие сервоприводы.

Клеммная колодка позволяет также управлять насосом смесительного узла, который установлен на коллекторе теплого пола, выключая его, если все контуры теплого пола оказываются перекрыты или при превышении температуры в коллекторе выше предельного значения.

При понижении температуры в контурах теплого пола, сервоприводы открывают соответствующие контуры для циркуляции теплоносителя и закрывают их, если температура достигает заданного уровня.

Установленные терморегуляторы REHAU Nea HCT могут быть просто перепрограммированы на управление теплого пола по температуре воздуха.

Одна клеммная колодка позволяет подключать до 6 терморегуляторов и 15 сервоприводов. Количество сервоприводов по зонам (1…6): 5/2/1/1/2/4

Водяные теплые полы в деревянном доме. Услуги монтажа в Москве

На современном рынке представлено огромное разнообразие систем отопления и обогрева помещений, которые отличаются спецификой и рекомендованными сферами применения.

Одним из ключевых моментов выбора системы обогрева является технология строительства конкретного сооружения. Водяные теплые полы в деревянном доме – это оптимальный выбор для сооружения из дерева в плане эффективности, рентабельности и безопасности системы обогрева (особенно это актуально для коттеджей и дачных домов).

Проектирование и

монтаж теплого водяного пола

в деревянном доме относятся к технически сложным инженерным задачам и требуют высокой квалификации специалистов.

Наша компания специализируется на создании систем отопления различного типа и предлагает услуги проектирования и монтажа водяного теплого пола по наиболее доступным ценам с официальной гарантией качества.

Мы более 10 лет работаем в данном сегменте рынка и имеем целый штат квалифицированных сотрудников, собственный проектный отдел, необходимое оборудование и огромный опыт работ для создания систем отопления любой сложности.

Преимущества теплых водяных полов в частных деревянных домах

Основными преимуществами полов данного типа являются такие моменты:

• Существенное сокращение расходов на отопление;

• Отсутствие снижения влажности воздуха при нагреве;

• Отсутствие конвекционного потока;

• Возможность обогрева помещения в зимний период и охлаждения помещения в летний период;

• Высокая эффективность обогрева при минимальных энергозатратах;

• Отсутствие необходимости регулярного обслуживания системы;

• Высокий уровень надежности, долговечности и безопасности системы.

Ключевые преимущества заказа монтажа в нашей компании

К основным преимуществам заказа монтажа водяного теплого пола под деревянные полы в нашей компании относят:

• Огромный опыт работы и безупречную репутацию компании;

• Создание системы «под ключ», от проектирования, до сдачи запуска в эксплуатацию;

• Оптимальные рыночные цены и предоставление официальной гарантии на 24 месяца;

• Проведение работ без предоплаты и оплата услуги только после полной реализации проекта;

• Наличие целого штата квалифицированных сотрудников;

• Использование качественных комплектующих и водяных полов от известных мировых производителей.

Водяной теплый пол от «Теплый дом»

Самые распространенные типы установки водяного теплого пола в деревянном доме:

1. Модульная конструкция – этот метод установки подразумевает сборку основы для труб из готовых конструкционных элементов, которые оснащены арычками для прокладки контура. Укладка матов выполняется на ровном напольном покрытии. Если пол неровный производят выравнивание плоскости с использованием листов для черновой отделки «Quality Strand Board» либо фанерные листы. После установки основной конструкции выполняют разводку водяного теплого пола, в деревянном доме такая конструкция укрывается сверху ЦСП. После чего можно укладывать финишный слой.

2.  Водяные полы «бетонные» – такой вид установки применяется, если другие варианты невозможны. Монтаж выполняется поверх деревянной основы. Перед установкой необходимо обеспечить полную изоляцию древесины от возможного попадания влаги. Укладка производится готовыми смесями с небольшими сроками высыхания.
3.  Метод фрезерной обработки деревянного покрытия – в полу проделываются специальные канавки для протяжки отопительного контура. Эти работы выполняют при помощи специальной фрезерной машинки. Такая укладка экономична и не требует покупки дополнительного строительного материала. Монтаж возможен, если пол ровный и основа имеет достаточно большую толщину.


Специалисты компании «Теплый дом» выполняют работу качественно. Заказывая у нас проектирование и прокладку теплых полов, Вы можете быть уверены в том, что работы будут выполнены профессионально и в срок.

Схема теплого пола в деревянном доме

Нужен ли тёплый пол в деревянном доме, ведь само по себе дерево сохраняет тепло лучше, чем бетон или кирпич. Оказывается, и такие дома нуждаются в продуманной и эффективной отопительной системе. При этом рациональным дополнением к существующему отоплению является схема теплого пола в деревянном доме. Наша статья поможет домовладельцам разобраться в нюансах его монтажа.

Краткое содержание статьи:

Особенности теплого пола в деревянном доме

Его реально смонтировать не только при строительстве или реконструкции деревянного дома. Для установки достаточно провести демонтаж напольного покрытия в готовом доме. В крайнем случае может понадобится частичная разборка перекрытия, и то в целях качественного утепления. Поэтому практически в любом доме можно заиметь один из доступных вариантов отопительной системы – «теплый пол»:

• водяной;
• электрический кабельный;
• электрический инфракрасный (пленочный).

Водяной и кабельный пол монтируется: в песчано-цементную стяжку, между деревянными лагами или непосредственно под половое покрытие.

При достаточно высокой эффективности электрического отопления у него есть два основных недостатка: привязка к электроэнергии и опасность пожара при коротком замыкании. Естественно, что при установке в деревянный пол риск пожара повышен. Рациональным и безопасным можно считать устройство электрического теплого пола в стяжку перекрытия или применение инфракрасных матов.

Водяной теплый пол в идеале тоже требует создания стяжки, однако его можно смонтировать и «на дерево». Он более универсален – нагревать теплоноситель можно от любого котла – газового, твердотопливного или комбинированного. Удобно то, что проект водяного теплого пола в коттедже хорошо дополняет отопление радиаторами.

Устройство теплого пола – трубы с теплоносителем

Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:

• Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
• «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.



Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.

Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы.

Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.

Особенности подготовки основания под теплый пол

Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.



Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.

Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».



Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются.

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.

Схема	Плюсы	Минусы	Применение
Змейка	Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка	Разница температур в начале и конце участка	Используется для небольших помещений, где различие температур несущественно
Сдвоенная змейка	За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола	Сложнее в монтаже, требует большого числа поворотов	Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов
Спираль (улитка)	Чередование холодных и теплых участков обеспечивает ровный нагрев	Неприменима для маленьких помещений	За счет меньшего числа поворотов допускает уменьшение расстояния между трубами

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Используемые материалы

Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.

При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.

Устройство электрического теплого пола

Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.

Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.



Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.

Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.

Плюсы и минусы электрического теплого пола

Преимуществом электрической системы отопления считаются:

• сравнительная быстрота и простота монтажа;
• равномерность нагрева по всей площади укладки.

Недостатки электрического теплого пола:

• риск пожара при коротком замыкании;
• высокая стоимость электричества;
• необходимость заземления.

В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.

Совмещение технологий

Не стоит слишком категорично делить «тёплые полы» на электрические и водяные. Возможны компромиссные варианты, в которых удачно соседствуют оба вида.

Еще одним вариантом комбинации может считаться наличие в отопительной схеме резервных источников энергии для электрических теплых полов или дополнительного (работающего на другом топливе) котла для водяных систем отопления.

Эффективная экономия

Разрабатывая проект теплого пола в коттедже, важно понимать: эффективность использования источника энергии зависит от точности расчёта, а подтверждается удобством эксплуатации. Качественный реализация проекта водяного или электрического теплого пола в коттедже с учетом особенностей конструкции здания и его теплоизоляции, поможет сэкономить на обогреве жилья и обеспечить необходимый уровень комфорта.

Теплый пол на деревянный пол

Водяной теплый пол в деревянном доме — рациональное и эстетичное решение для загородного коттеджа. Такая система эффективно справляется с обогревом здания, а при правильном использовании она существенно сэкономит затраты в отопительный сезон. Кроме того, спрятанные под напольным покрытием, трубы не испортят интерьер деревянного дома и обеспечат рациональное использование внутреннего пространства в помещении.

Особенности теплого пола

Теплый пол представляет такую отопительную систему, при которой нагревательные элементы монтируют по площади пола. Устройство теплого пола с водоциркуляционным подогревом предполагает, что трубопровод укладывают по деревянным лагам или другое деревянное основание под напольное покрытие. При таком устройстве горячая вода циркулирует по трубам и отдает тепло. В качестве источника жидкости применяют центральное отопление или газовый котел. В частных домах, как правило, используют второй вариант.

Большое преимущества теплого пола в деревянном доме в том, что самый теплый и горячий поток находятся у поверхности пола, а ближе к потолку они уменьшаются. Такое разделение считается самым комфортным для человека. Поэтому водяные полы в деревянном доме создадут здоровую атмосферу и благоприятный микроклимат внутри помещения.

Кроме перечисленных выше, водяной теплый пол в деревянном доме обладает следующими преимуществами:

• Равномерное и правильное распределение тепла в помещении, которое оптимально подходит для человека;
• Автономное устройство теплых полов в деревянном частном доме не зависит от электричества. Кроме того, оно позволяет самостоятельно регулировать температуру и уровень нагрева;
• Легкость в эксплуатации и доступность материалов;
• Обустройство теплого пола не требует применение радиаторов и другого отопительного оборудования. Это позволяет максимально полезно использовать внутреннее пространство и экономит место;
• Свежий и чистый воздух в доме, так как при нагревании пыль не циркулирует вместе с воздухом, как это происходит при использовании радиаторов или других отопительных приборов;
• Экономия энергии составляет 15-30% в стандартных помещениях и повышается до 50% в комнатах с высокими потолками;
• Высокий эксплуатационный срок. Водяной пол с полимерными трубами прослужит 50 лет, а с медными — 200! Для сравнения: электрическое отопление и стандартные радиаторы проработают до 20-25 лет;
• Несмотря на сложность проектирования, сама укладка теплого водяного пола происходит довольно просто. Поэтому вы легко сможете установить трубопровод и водяные теплые полы на деревянный пол самостоятельно;
• Установить теплый пол можно как по всему дому, так и только в отдельном помещении.

Среди минусов отметим, что стоимость укладки теплого водяного пола дороже, чем установка других видов отопления. Однако прослужит оно гораздо дольше. При грамотном проектировании, правильном монтаже и выборе материалов вам не придется заменять трубопровод более 100 лет. Кроме того, такое отопление более комфортно и экономично, чем другие виды.

Обратите внимание на сложность расчетов и проектирования водяного напольного отопления. Создать проект данного трубопровода невозможно без определенных знаний и навыков. Поэтому проектирование лучше доверить экспертам. А установить трубы по готовой схеме можно самостоятельно. Давайте рассмотрим, как сделать теплый пол в деревянном доме своими руками.

Как установить теплый пол на деревянное перекрытие

Технология укладки водяного напольного отопления отличается легкостью и простой. Устанавливают теплый пол по деревянным лагам или на деревянном основании. Преимущество монтажа на деревянный пол в том, что отопление готово к запуску сразу после установки. Тогда как при бетонной стяжке нужно ждать три-пять недель, пока высохнет покрытие.

Кроме того, дерево — экологичный натуральный материал с высокими теплоизоляционными свойствами. Поэтому многие заказчики “МариСруб” выбирают в деревянный дом деревянный черновой пол. Давайте рассмотрим несколько способов того, как правильно установить теплый водяной пол по деревянному перекрытию.

1. Устанавливают лаги из досок с промежутком 50-60 сантиметров и делают пропилы для прохода труб согласно чертежу трубопровода. Между лагами кладут утеплитель, а на утеплитель — трубы для пола. Сверху укладывают фанеру и чистовой напольный материал. Такой способ отличает существенный минус, так как между фанерой и трубой остается воздушная прослойка, что снижает теплопроводность пола.

2. Этот способ более надежный, но и более трудоемкий. В данном случае между лагами тоже укладывают утеплитель. Затем сверху стелют основание, для которого подойдет фанера, ДСП или ОСП. Из ДСП вырезают пластины с закругленными углами для создания пазов, в которые в дальнейшем укладывают трубы для пола. При этом толщина пазов должна быть 20 мм, а ширина зависит от шага трубы.

Пластины прикручивают к основанию, а между ними укладывают полоски из фольги. Это будет отражающий слой, который усилит теплоизоляционные свойства. Поверх труб стелят металлические или алюминиевые листы, также для усиления теплоизоляции. В данном случае для финишной отделки нельзя использовать паркет!

3. Трубы можно уложить и прямо на утеплитель, если в качестве последнего используют полистирол. Минеральная вата для данного способа монтажа не подходит. При этом, трубы должны располагаться ниже верхнего уровня лаг. Промежутки между лагами заполняют гипсовым раствором либо сухим чистым песком.

4. Между лагами укладывают утеплитель, а к лагам вплотную крепят отшлифованные доски с пазом с одного угла. Затем кладут фольгу и прикрепляют к доскам. А сверху на доски с фольгой укладывают финишное покрытие пола.

Для водяного напольного отопления лучше выбрать трубы из сшитого полиэтилена, так как этот материал мало подвергается расширению. Выбирайте изделия диаметром 15-20 мм. Они должны выдерживать температуру + 90-100 оС и давление в 10 Бар. Трубы устанавливают “змейкой” от внешних стен к внутренним. От внутренних стен трубы прокладывают, начиная с краев к центру комнаты, по спирали. Затем готовый контур подсоединяют к коллектору.

Завершающие работы

Перед финишной отделкой пола обязательно проверяют систему отопления. Сначала в трубопровод на 30 минут запускают горячую воду под давлением 0,6 МПа. За первую проверку давление не должно упасть более, чем на 0,06 МПа. Следующее испытание проводят два часа под давлением горячей воды в 1 МПа. За вторую проверку давление не должно стать меньше, чем на 0,02 МПа.

Наиболее подходящим покрытием для пола станет плитка, ламинат и линолеум. Плитка в деревянном доме уместна в ванной и на кухне, ламинат — в комнатах, линолеум — в подсобных помещениях. Можно использовать для отделки и обычную деревянную доску. А от паркета и ковролина лучше отказаться. Подробнее, какие материалы выбрать для отделки и как установить деревянный пол своими руками, смотрите по ссылке http://marisrub.ru/uslugi/vnutrennie-otdelochnye-raboty/otdelka-polov.

Опытные мастера компании “МариСруб” возьмут на себя обязательства по выбору материалов, установки пола и монтажу отопления в доме! Мы не только строим деревянные коттеджи и дачные дома, но и выполняем отделку “под ключ”. Грамотно спроектируем трубопровод, качественно и надежно установим любой тип отопления в частном доме!

Водяной теплый пол с деревянным полом и ламинатом

Полы из дерева / ламината и теплые полы на водной основе

Efter att golvvärmesystemet har installerats och provtryckts är det dags att lägga trägolv / ламинатгольв.

Убедитесь, что теплый пол:

• Горизонтальное и сухое
• Без пола и других остатков
• Панели пола должны быть надежно прикреплены к черному полу.Если панель болтается, качается или издает какой-либо шум о пол, закрепите ее винтами или подобными предметами

При укладке деревянного пола на систему теплого пола очень важно не забывать следовать инструкциям по компенсационным швам. «Теплый пол» означает, что древесина высыхает в большей степени в период, когда отопление включено, чем там, где теплый пол не был установлен. Поэтому важно ограничить установленную мощность теплого пола и увеличить размер компенсационных швов прибл.50%, если они указаны для случаев отсутствия теплого пола. В самые засушливые зимние месяцы пол с подогревом приведет к появлению зазоров между досками немного большего размера. Инструкции по укладке деревянного пола можно получить у поставщика пола.

Отраслевые инструкции можно загрузить с веб-сайта ассоциации производителей напольных покрытий (GBR) www.golvbranschen.se в виде руководства под названием «Trägolv på golvvärme» [«Деревянные полы на теплом полу»] (GBR, версия 2005: 2).Как правило, поверх системы теплых полов укладывается прочная полиэтиленовая пленка (строительный пластик толщиной 0,2 мм). Полиэтиленовая пленка должна соответствовать SPF (Sveriges Plastförbund) Verksnorm 2000/2001. Затем на нее укладывается серая тряпичная бумага, айролен (пенопласт) или пробковая бумага. Серая тряпичная бумага является предпочтительным вариантом с точки зрения энергии, поскольку этот продукт менее изолирующий, чем другие.
Изоляционные прокладки приводят к увеличению потерь на землю, меньшему отводу тепла вверх и повышению температуры системы (температуры воды).Наконец, напольное покрытие укладывается так, чтобы оно «плавало» поверх вышеперечисленных слоев.

Водяной теплый пол с паркетным полом

Паркет из паркетной доски укладывается в соответствии с инструкциями поставщика. Панели Flooré обычно покрывают прочной полиэтиленовой пленкой. Затем укладывается серая тряпичная бумага. Паркет из паркетной доски укладывается так, чтобы он «плавал» поверх серой тряпичной бумаги.

Полы с подогревом на водной основе с ламинатом и полами с защелкой

Некоторые полы из ламината покрыты тряпичной бумагой и пароизоляцией.Несмотря на это, мы рекомендуем прочную полиэтиленовую пленку. Следуйте инструкциям поставщика пола.

Водяной теплый пол из массива дерева (половицы)

Деревянные доски следует укладывать под прямым углом к ​​основному направлению рулона. В направлении волокон теплопроводность древесины примерно вдвое выше, чем в радиальном направлении. Такое использование свойств древесины обеспечивает более равномерную температуру поверхности. Установка выполняется в соответствии с инструкциями поставщика пола, которые обычно описаны в разделе «Изделия из дерева».

Могу ли я установить теплый пол под деревянным полом?

Системы теплого пола доступны для всех типов деревянных полов. Подвесной деревянный пол подходит для водяного теплого пола, тогда как бетонный базовый пол подходит для электрического теплового мата. «Гибкие» паркетные полы толщиной примерно 15-18 мм обеспечивают наилучшие результаты.

Монтаж теплых полов — начальные соображения

При рассмотрении вариантов полов с подогревом особое внимание следует уделять недавно уложенному бетонному фундаменту.Толщина нового фундамента обычно составляет около 75 мм. В среднем такая толщина бетона требует периода оседания 2-3 месяца. Любое концентрированное тепло, приложенное к бетонному фундаменту до этого времени, может вызвать несоответствие уровней поверхностной влажности, что может привести к растрескиванию и катастрофическому разрушению конструкции. Всегда проверяйте, чтобы бетонному основанию было дано достаточно времени, чтобы высохнуть, прежде чем устанавливать какие-либо решения для отопления дома.

Выбор теплого пола

Когда вы будете готовы установить пол с подогревом, решение о том, какой тип системы отопления будет наиболее подходящим для вашего дома, во многом будет зависеть от того, какой тип пола был установлен.Возможны подвесные деревянные полы или бетонное основание:

.

• Подвесные деревянные полы — Полы этого типа состоят из деревянной решетчатой ​​конструкции, которая устанавливается поверх бетонного фундамента, одновременно поднимая пол на несколько дюймов и обеспечивая достаточно глубокое пространство для размещения трубопроводов. Этот трубопровод должен быть установлен на безопасном расстоянии около 60-70 мм от нижней стороны деревянного пола — это поможет предотвратить слишком быстрый нагрев древесины и, следовательно, предотвратит деформацию (сохраняя естественный срок службы древесины).
• Бетонное основание — Этот тип полов состоит из бетонного фундамента, на который непосредственно укладываются слои утеплителя и напольные покрытия на выбор. В отличие от подвесных деревянных полов, размещение подложки и пола непосредственно на бетонном основании означает, что нет места для прокладки труб. Вместо этого укладывается электрический нагревательный коврик. Слои специальной изоляции добавляются как снизу, так и поверх теплового мата, чтобы способствовать как можно более эффективному рассеиванию тепла вверх.

Спроектированные деревянные полы и полы из цельной древесины

Полы с подогревом наиболее эффективны в сочетании с паркетными полами — это в отличие от установки полов с подогревом любого типа под полом из цельной древесины. Причина предпочтения деревянного пола кроется в его конструкции.

Полы из массивной древесины — Пол из массивной древесины состоит из досок, которые обычно разрезаются до толщины около дюйма — толщины, достаточной, чтобы выдержать до десяти циклов шлифовки и повторной отделки (что дает срок службы более 100 лет).Полы из цельного дерева не обязательно несовместимы с полом с подогревом, но толщина вызывает две проблемы. Во-первых, пол долго нагревается. Во-вторых, толстая древесина будет удерживать тепло, что приведет к непрерывному и неконтролируемому выпуску поднимающегося теплого воздуха по всему дому в течение периода, который намного превышает точку, в которой было выключено отопление.

Инженерные деревянные полы — В отличие от массивных деревянных полов, инженерные деревянные полы состоят из нескольких листов тонкой древесины, склеенных вместе (покрытых отделочным слоем, известным как ламели).Такое расположение приводит к характерным «податливым» свойствам, когда может иметь место большая степень изгиба и растяжения до того, как целостность древесины будет нарушена и произойдет раскол.

Таким образом, толстый паркетный пол может иметь дефекты из-за разницы температур между полом с подогревом внизу и холодным воздухом вверху. И наоборот, тонкие слои инженерного деревянного пола допускают определенное количество ответного расширения на разных уровнях древесины.

Дополнительные рекомендации по установке

Чтобы обеспечить плавный переход от начала монтажных работ к завершению эксплуатации профессионально установленной системы теплого пола в вашем доме, следует помнить несколько отраслевых советов. Следование этим рекомендациям может помочь вам избежать любых потенциальных неудобств в будущем.

Шаг 1 Поместите пакеты, содержащие доски деревянного пола, в комнату, в которой доски будут установлены.Положите пакеты на подходящие платформы, которые обеспечат поток воздуха под древесиной (слои картонных полос, уложенные друг на друга на высоту более двух дюймов, подойдут, если у вас нет деревянных полос, кирпичей или других подходящих прочных материалов).

Шаг 2 Затем откройте пакеты и включите систему обогрева, следя за тем, чтобы выбрать температуру, которая представляет верхний предел диапазона температур, который, вероятно, будет выбран для обогрева комнаты в будущем (обычно это около 20- 25 градусов Цельсия).В идеале доски следует оставить для поглощения и отвода тепла в течение нескольких дней. Древесина адаптируется к небольшому расширению, которое произойдет при этой температуре.

Укладка досок при такой температуре обеспечивает укладку древесины по максимальной ширине и длине. Если доски не установлены в таком состоянии, вы можете столкнуться с изгибом и выгибом, когда доски нагреваются и у них мало места для расширения. Вы можете еще больше уменьшить эту потенциальную проблему в будущем, оставив зазор 30 мм между краем деревянного пола и стеной.Эту передышку закроет плинтус.

Последующий уход — ваша система теплого пола

Постарайтесь поддерживать в доме диапазон температур «Златовласки». Это означает, что никогда не выключайте систему отопления полностью и никогда не включайте ее выше верхнего предела примерно 25-27 градусов. Это может привести к удару и деформации дерева. Кроме того, если вы установили деревянный пол, на разных слоях могут появиться признаки разделения, что в конечном итоге проявится в рыхлом верхнем слое.

Если ваш пол с подогревом отключен на какое-то время, вы можете захотеть избежать негативных проблем, связанных с слишком быстрым воздействием на деревянные полы слишком большого количества тепла, постепенно увеличивая температуру в течение нескольких дней (где это возможно), чтобы позволить древесине расшириться. с естественной скоростью — прислушайтесь к явным признакам чрезмерного скрипа и соответствующим образом отрегулируйте обогрев.

За дополнительной информацией обращайтесь к экспертам. Позвоните по телефону 0161 641 9996 или посетите домашнюю страницу веб-сайта, чтобы запросить обратный звонок.

Теплый пол

Если не следовать приведенным ниже советам, то любые гарантии на наши напольные покрытия будут недействительными. Пожалуйста, ознакомьтесь с нашими условиями и инструкциями по хранению, установке и техническому обслуживанию. Все продажи основаны на наших стандартных условиях. Вы также должны подтвердить, что прочитали лист технических данных продукта и инструкции по хранению и техническому обслуживанию. Их можно найти в описании продукта на веб-сайте.

Эта статья была подготовлена ​​после обширных исследований и, что более важно, нашего собственного опыта в установке деревянных полов поверх полов с подогревом (UFH). Все наши инженерные деревянные полы подходят для любого типа UFH. В конце этой публикации есть очень интересная статья из Brain Sensecall, которая дает независимый взгляд на деревянные полы с UFH. Поскольку ковры являются изоляционным материалом, они не так эффективны с UFH.

Ниже приведены основные этапы выбора UFH для деревянного пола.Деревянный пол — лучший материал и выбор для UFH, поскольку он натуральный, теплый на ощупь (не похож на камень) и экологически чистый, поскольку это возобновляемый источник, который помогает окружающей среде и снижает глобальное потепление. Вы должны получить сертификат от компании, установившей систему UFH, чтобы убедиться, что она полностью работает при контролируемых температурах, чтобы температура поверхности не превышала 27 градусов по Цельсию. Единственный способ контролировать температуру поверхности стяжки — это регулировочные клапаны, а не термостаты.

• Если у установщика нет сертификата. Перед укладкой пола систему теплого пола необходимо откалибровать для котла, чтобы обеспечить правильную температуру поверхности черного пола.
• Отсутствие сертификации может привести к аннулированию любых гарантий, относящихся к деревянному полу, и вам следует обратить внимание на проблемы UFH.

Выбор системы

Ваш выбор системы UFH будет зависеть от ваших текущих черновых этажей, ограничений по высоте и того, что вы хотите, чтобы система делала для вас.Хороший источник информации можно найти на этом веб-сайте http://www.uhma.org.uk/ Системы с использованием углеродных пленок и матов приемлемы для фонового нагрева, и многие из них сейчас становятся более эффективными, но системы горячего водоснабжения в целом более эффективны. а когда вы приклеиваете деревянный пол непосредственно к стяжке с подогревом, вы получаете самый лучший пол с самым теплым прикосновением.

Доступно большое количество систем, но мы всегда советуем нашим клиентам тщательно выбирать и обеспечивать, чтобы тот, кто подходит для этой системы, имел квалификацию и выполнял требования и рекомендации производителя.Многие системы горячего водоснабжения не контролируют температуру бойлера должным образом, что может привести к возникновению горячих точек и другим проблемам, влияющим на то, что вы кладете на пол. Типичный бойлер нагревает воду примерно до 82 градусов, что слишком жарко для труб в системе теплого пола.

В любой устанавливаемой системе температура трубопровода должна регулироваться клапанами, а не термостатами. В системе John Guest и Nu Heat горячая вода, перекачиваемая из бойлера, поступает в насосную стойку, где она смешивается до температуры примерно 50 градусов по Цельсию и затем распределяется по коллектору в контуры отопления.

Температура поверхности стяжки для деревянных полов не должна превышать 27 градусов по Цельсию.

Системы на водной основе взято с http://www.underfloorheating.co.uk/

Выбор деревянного пола

Всегда выбирайте инженерный пол, просушенный до не менее 8% влажности. Спроектированные деревянные полы от компании Solid Wood Flooring Company идеально подходят для UFH, и выбор будет основываться исключительно на личном вкусе и соответствии с вашим бюджетом и декором.У нас есть более 90 различных деревянных полов в нашем ассортименте высококачественных инженерных полов, поэтому, пожалуйста, выберите несколько образцов из нашего руководства по продукции для деревянных полов, и мы отправим их вам первоклассно, бесплатно, чтобы вы могли выбрать наиболее подходящий цвет и отделку. для вашего проекта.

Бетонные и ангидридные стяжки

В последние месяцы подрядчики по укладке полов активно обсуждают острый вопрос ангидритных стяжек. Многие установки терпят неудачу, по-видимому, из-за очень специфических требований, необходимых для обеспечения успеха.Настолько, что Contract Flooring Association опубликовала технический документ по типовой установке напольных покрытий на эти стяжки на основе сульфата кальция, дополнительную информацию см. Здесь: http://www.schluter.co.uk/tiling-on- anhydrite-screeds.aspx Ангидритные стяжки представляют собой смесь песка и вяжущего и обладают большей пористостью, чем бетонные стяжки; поэтому их НЕ следует герметизировать с помощью DPM перед укладкой деревянного пола, потому что ангидритные стяжки сделаны на основе гипса, любая влага, оставшаяся в стяжке, разрушит ее структуру.Мы всегда предпочитаем, чтобы у клиентов была бетонная стяжка, которая в идеале должна составлять от 60 до 70 мм, что обеспечивает более равномерное рассеивание тепла. Общие цементные и ангидридные стяжки высыхают со скоростью 1 мм в день.

Вы можете увидеть документ Contract Flooring Association здесь:

http://www.cfa.org.uk/userfiles/members/Installation%20of%20Floorcoverings%20on%20Anhydrite%20Screeds.pdf

Наш технический документ по ангидритовым стяжкам можно увидеть здесь:

https: // www.thesolidwoodflooringcompany.com/technical-woodflooring-library/Understanding_The_Requirements_Of_Gypsum_Anhydrite_Calcium_Based_Screed_And_Wood_Flooring.Pdf

Мы всегда считаем, что обычная бетонная стяжка лучше всего подходит для UFH, см. Дополнительную информацию от специализированной компании здесь http://www.ocscreeding.co.uk/Choosing-Screed-for-Under-Floor-Heating.html

Если у вас стяжка из песка и цемента, вам следует всегда герметизировать поверхность гидроизоляционной мембраной (DPM) . Он защищает стяжку от проникновения влаги с поверхности и предотвращает возможные долгосрочные проблемы.

Черновые перекрытия и балки

Все черновые полы должны быть подготовлены в соответствии с обычными процедурами подготовки черновых полов и принятыми допусками в отрасли напольных покрытий, в идеале SR1. Если вы используете наш MS-полимер SW890, вы можете приклеить наши полы к стяжке SR 2. Перед укладкой деревянного пола необходимо обратить особое внимание на то, чтобы:

• Влажность деревянных полов не должна превышать 10% (у нас меньше этого)
• Влажность бетонной стяжки не должна быть выше 1.8%
• Ровность — максимальный допуск 3 мм на погонный метр, при этом максимальное отклонение плоскостности в любом направлении составляет 3 мм под 3-метровой прямой кромкой.
• Грузоподъемность — черный пол должен быть закрытой и самонесущей поверхностью
• Чистота — черный пол должен быть чистым и пропылесосен.
• Любой черновой пол из фанеры или ДСП должен быть качественным и герметичным.
• Балки должны быть в хорошем состоянии, расстояние между центрами не более 350 мм.

Установка UFH

Это должно быть предоставлено квалифицированным установщикам, рекомендованным производителем системы UFH, и вы должны иметь регулирующие клапаны «потока», чтобы гарантировать, что температура никогда не превышает 27 градусов в местах, где деревянный пол соприкасается со стяжкой или подложкой.Вы не можете добиться этого с помощью термостатов. Лучшая система — это установить в стяжку датчики, которые отключат систему, если температура поверхности превысит 27 градусов.

Сегодня на рынке представлено так много систем UFH, что означает, что мы не можем охватить здесь все аспекты установки UFH. Есть несколько релевантных ссылок, на которые следует обратить внимание:

• Трубы горячей воды должны располагаться как минимум на 65 мм ниже верхней поверхности стяжки, чтобы обеспечить равномерное распределение тепла и отсутствие «горячих точек».
• Должна быть достаточная изоляция ниже UFH, а также хороший DPM для предотвращения потерь тепла и попадания влаги через стяжку
• Убедитесь, что вы соответствуете всем строительным нормам и условиям производителя систем UFH, не ищите кратчайших путей для экономии денег, поскольку в долгосрочной перспективе затраты могут быть огромными.
• НИКОГДА не сушите стяжку, используя систему теплого пола, вы нарушите целостность цементной стяжки.
• Если вы уменьшили расстояние между трубами теплого пола по периметру, например, там, где много окон, рекомендуется иметь высококачественный паркетный пол, чтобы предотвратить любые проблемы в будущем, кроме того, оставьте дополнительное пространство вокруг периметр,

Ввод в эксплуатацию системы UFH перед установкой деревянного пола.Никогда не устанавливайте деревянный пол перед вводом системы в эксплуатацию, как описано ниже.

• Чтобы обеспечить максимальную производительность вашей системы отопления и готового пола, важно, чтобы все компоненты работали вместе.
• Система водяного водяного лучистого теплого пола должна быть установлена ​​в соответствии с инструкциями производителя, и должна быть запущена в эксплуатацию в течение 21 дня, чтобы обеспечить полную работоспособность системы.
• Стяжка должна иметь влажность менее 1.8% до пуска системы теплого пола. Если стяжка толщиной 75 мм, то при нормальных погодных условиях для ее высыхания потребуется не менее 75 дней.
• Установите температуру воды в трубах на 20 градусов Цельсия в первый день, а затем постепенно увеличивайте максимум на 5 градусов Цельсия каждые 24 часа, вплоть до макс. 45 градусов по Цельсию. Затем эта максимальная температура должна поддерживаться прибл. 8 дн. Это контролируется клапанами потока, а не термостатами.
• Затем снизить температуру воды в трубах в обратном порядке в течение 8 дней.Общая процедура займет 21 день.
• Во время этой процедуры убедитесь, что в помещении есть хорошая вентиляция, чтобы вся влага, которая там находилась, была выпущена и могла быть правильно отведена.
• После ввода в эксплуатацию установщик должен предоставить документальное подтверждение ввода в эксплуатацию; особенно температуры, достигаемые на чистом черновом полу, и они должны быть доступны для последующих торговцев. Эта документация должна полностью объяснять, как температура поверхности стяжки регулируется клапанами потока.
• ВАЖНО: Температура поверхности никогда не должна превышать 27 градусов по Цельсию.
• Шкала времени: работа в режиме обогрева в течение 21 дня

Регуляторы температуры потока.

Если не установлен конденсационный котел с регулятором низкой температуры, то используется смесительный клапан для понижения температуры обычного котла с 82 градусов до примерно 50 градусов, что даст температуру поверхности стяжки примерно 25 градусов, в зависимости от по расстоянию между трубами.Это безопасный способ управления системой. В более продвинутых контроллерах, называемых погодными компенсаторами, используйте внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий. Крайне важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Есть новые датчики, которые являются частью черного пола и отключают систему, если температура на поверхности достигает 27 градусов.

Акклиматизация деревянного настила

Перед началом установки 20-миллиметровые инженерные доски пола необходимо внести в комнату, где они будут устанавливаться после 21-дневного начального периода эксплуатации, и подвергнуть воздействию климатических условий.Акклиматизация составит: —

человек.

• Все мокрые покрытия должны быть закончены и стяжки должны быть высохшими при уровне влажности ниже 8% и влажности ниже 65%
• Система UFH должна быть введена в эксплуатацию и включена.
• Оставить доски в картонных коробках с открытыми концами.
• Хранение досок не менее 14 дней.
• Доски следует укладывать ровно на расстоянии не менее 300 мм от ближайшей стены.
• Под нижним слоем картонной коробки должно быть несколько реек, чтобы воздух мог циркулировать..
• Температура в помещении должна быть не ниже 18 ° C.
• Температура поверхности пола должна быть не менее 15 ° C.
• Относительная влажность воздуха должна быть от 40% до 65%.

ВАЖНО: температура поверхности стяжки не должна превышать 27 ° C.

Способы устройства деревянного пола с УФН

• Бетонные и ангидридные стяжки: приклейте полимерным клеем SW890 MS и дайте высохнуть в течение 48 часов после укладки перед включением системы отопления.
• «Плавающие полы» для других видов отделки поверхностей: по возможности всегда следует приклеивать пол, так как вы не получите такой эффективной теплопередачи, если будете плавить деревянный пол. Убедитесь, что у вас есть рекомендованная подложка или там, где у вас есть электрический обогреватель, установлен соответствующий барьер между угольными нагревательными проводами, а затем уложите доски, склеив шпунт и пазы вместе с высококачественным клеем для дерева. Мы рекомендуем и поставляем подложку Timbermate Heat Flow Underlay.
• Секретное крепление гвоздями или секретное привинчивание к балкам: убедитесь, что между поверхностью досок и системой отопления нет воздушных зазоров, поскольку воздух является изолятором, и вы не получите эффективного теплообмена с потенциальными горячими точками. ПЛАТЫ НИКОГДА НЕ ДОЛЖНЫ ПРИКАСАТЬСЯ К ТРУБОПРОВОДУ ГОРЯЧЕЙ ВОДЫ.

Ввод в эксплуатацию системы УВГ после укладки древесины

Важно не сотрясать пол из-за слишком быстрого ввода тепла и после запуска системы отопления:

Ячеистая структура деревянных полов будет содержать некоторое количество влаги, и натуральные масла помогают поддерживать ее.если пол перегреть и дать ему слишком сильно высохнуть, то волокнистая структура ячеистой структуры начнет расщепляться. Отделку на водной основе следует наносить профессионально, чтобы не создавать проблем при повторном включении системы отопления.

После укладки пола систему нельзя снова включать в течение 48 часов, а если полы были смазаны маслом, перед повторным включением системы важно соблюдать указанное производителем время отверждения. Важно не высохнуть масла при повторном включении системы.Для натуральных масел это может означать отказ от повторного включения системы в течение 14 дней.

Также после того, как масла застынут, вы должны снова включить систему и повышать температуру на 1-2 градуса в день, используя регуляторы потока и удерживая термостаты на очень низком уровне. Деревянные полы — это живое существо, на промасленных полах всегда поддерживайте их в чистоте.

Более подробная информация доступна на специализированных веб-сайтах по системам теплого пола, таких как John Guest. Щелкните элемент управления термостатом, чтобы увидеть всю информацию здесь: http: // www.jgspeedfit.com/Home/Products/Underfloor-Heating/Network-Control-System—Controls/TOUCHPAD-NETWORK-CONTROLLER-(1).aspx Вы также можете посетить сайт Nu-Heat для получения дополнительной информации http: // www .nu-heat.co.uk / s.nl / it.I / id.395 / .f

Текущее обслуживание и использование пола и системы УВГ

Как правило, температура не должна сильно меняться, и в идеальном мире нельзя выключать УВГ, просто сохраняя при этом очень низкую температуру. Всегда старайтесь не переводить пол из одной экстремальной температуры и влажности в другую за очень короткое время.В идеале температура в помещении должна быть от 20 до 18 градусов Цельсия. Относительная влажность воздуха должна быть от 35% до 60%.

Если вы выключили систему, и пол стал холодным летом, то вы должны снова включить систему контролируемым образом, как при вводе системы в эксплуатацию после установки деревянного пола. Если вы снова включите его на полную мощность, это «сотрясет» деревянный пол и может вызвать подъем или расслоение верхнего слоя инженерных плит.

Максимальная температура деревянного пола никогда не должна превышать 27 градусов Цельсия, чтобы избежать чрезмерного высыхания, которое может вызвать напряжения в деревянном полу.

Для очистки пола и ухода за ним также необходимо использовать рекомендуемый набор для ухода.

Мы живем в тяжелые времена — по крайней мере, когда дело касается напольных покрытий. Во многих британских домах ковры были прикованы к спальням, в то время как публика потакает своим нынешним вкусам к твердой отделке пола — камню, керамике, сланцу и, нынешнему фавориту, дереву.

Продажи полов из полированной древесины резко выросли, что соответствует быстро растущему спросу на системы теплого пола. Но подходят ли они? Есть те, кто не имеет достаточного опыта работы с теплыми полами и / или деревом, которые сомневаются в связи. Их умы можно и нужно успокоить.

Однако, поскольку успех и неудача часто идут рука об руку, стоит повторить некоторые основные принципы, чтобы сделать «успех» неизбежным результатом.

Многие типы деревянных полов подходят для полов с подогревом (и охлаждением), но не все. В случае сомнений первым делом следует проконсультироваться со специализированным поставщиком, Ассоциацией исследований и разработок древесины (TRADA), Британским стандартом 8201: 2011 или всеми тремя относительно характеристик рассматриваемого типа.

Самым важным условием перед обогревом деревянного пола является контроль влажности. Древесина, как природный органический материал, имеет плотность в районе 500-700 кг / м ³ , что составляет около 33% от веса бетона.Свежесрубленная древесина состоит из длинных целлюлозных нитей, связанных лигнином с «прожилками» и «артериями». Содержание сока и водяного пара составляет более 50% массы бревна.

Спелые «выдержанные» пиломатериалы от специализированных поставщиков имеют контролируемое содержание влаги в диапазоне от 28% насыщения (ниже которого эффект усадки становится заметным) до 6%, когда «сухая кость», когда усадка перестает быть фактором.

Законы термодинамики неразрывно связывают содержание влаги, давление пара и температуру, поэтому, когда древесина используется для отвода тепла, передовая практика требует, чтобы температура верхней поверхности пола не превышала 27 ^o C (75 Вт / м ² ).Практическое руководство по содержанию влаги можно найти в BS; 8201: 2011.

Практически вся усадка происходит поперек волокон (не по длине), где изменение содержания влаги на 1% или +/- 5% относительной влажности = примерно 2 мм на метр движения древесины. Однако это не следует путать с тепловым линейным расширением древесины, которое примерно вдвое меньше, чем у бетона.

Важно отметить, что если плиты изначально укладываются, скажем, на 9-10%, то во время эксплуатации можно ожидать падения влажности до 6-8% с ​​сопутствующей усадкой.

Очевидно, что не все деревянные полы нагреваются непрерывно, но во всех случаях подходящий зазор для обеспечения эффектов расширения и сжатия, вызванных воздействием тепла и влажности, должен существовать по всему периметру комнаты, внутренним углам, каналам пола, столбам, люкам и соседним этажам. . Величина компенсационного зазора никогда не должна быть меньше 8 мм, а часто от 13 до 15 мм (в случае сомнений проконсультируйтесь со специалистом по дереву) ».

Термостойкость деревянных полов

Ниже приведены результаты измерений термического сопротивления систем теплого пола со стяжкой при использовании паркетных полов.

Инженерные плиты толщиной 15 мм с верхним слоем 4 или 6 мм 0,08 м2 K / Вт / 0,8 TOG

Инженерные плиты толщиной 20 мм с верхним слоем 4 или 6 мм 0,10 м2 K / W / 1,0 TOG

Клей MS Polymer, который мы используем для приклеивания плит к стяжке, сохнет как твердая резина и обеспечивает хорошую теплопередачу. Он произведен для нас компанией Sika и имеет обозначение SW 890.

У нас никогда не было проблем с нашими плитами толщиной 20 мм с системами теплого пола, особенно с теми, которые имеют систему горячей воды для стяжки толщиной 70 мм с регулирующим клапаном, который максимально ограничивает температуру воды из котла в трубы отопления. 55 градусов и межосевое расстояние 200 мм.

Меры перед установкой

Важно, чтобы команда на объекте продумала, как создать подходящую среду для высушенной в печи древесины во время установки в любом недавно построенном или отремонтированном здании. Необходимо будет предварительно кондиционировать комнату, тщательно нагревая пол, повысив температуру встроенных труб или кабелей.

Современные деревянные полы — должны соответствовать части L строительных норм и правил: 2006 и части E, согласно которой между балками балок должен быть уложен слой изоляции из минеральной ваты толщиной не менее 100 мм в качестве акустического барьера.Это также действует как дополнительная теплоизоляция, позволяя системе теплого пола работать еще более эффективно. Когда речь идет о деревянном полу / электрическом UFH, следует также обратить внимание на электрические правила BS 7671: 2001 (см. Параграф 5.2), где ограничения температуры кабеля требуют, чтобы кабели были большего размера, чтобы выдерживать необычные температуры.

Предупреждение — добавление ковров на деревянные полы может увеличить температуру между полом и ковром на 15 90 349 o 90 350 C.Таким образом, для достижения температуры поверхности пола 27 ^o C (мощность 75 Вт / м ² ) могут потребоваться водопроводные трубы для работы при 50-55 ^o C

Поэтому проектировщики должны убедиться, что теплопотери конструкции не превышают 75 Вт / м. ² , чтобы деревянный пол мог работать при максимально допустимой температуре контакта 50 ^o C для древесины и деревянных изделий или ниже. .

Наконец, установка дистанционного термостатического датчика под деревянным полом ограничит температуру и соответствующую влажность, тем самым защищая интересы клиента.

Как избежать потенциальных проблем с деревянными полами и теплыми полами

Мы тщательно изучили рынок, и эта статья призвана помочь вам при рассмотрении вопроса об установке теплых полов (UFH). Деревянный пол — лучший материал для укладки поверх любой системы из-за его теплоты и тепловых свойств. Когда деревянный пол в идеальном мире, систему UFH следует всегда оставлять включенной даже при низкой температуре. Дерево остается живым материалом даже после того, как его спилили, высушили в печи и обработали.Ячеистая структура всегда будет реагировать на окружающую среду, и если вы хорошо относитесь к своему полу, она будет доброй и к вам. Помните, что бумага сделана из дерева, и когда она намокнет, она станет сырой, и вы можете снова высушить ее, но она никогда не будет иметь тех же характеристик. Если вы выключите систему UFH, доски станут холодными, и если оставить их на некоторое время зимой или летом, когда воздух влажный, деревянный пол будет собирать влагу. Когда затем снова включается отопление, среда, в которой находится древесина, резко изменится, и это может вызвать напряжение внутри доски, точно так же, как когда мы заходим в горячую ванну в морозную погоду.Мы не можем гарантировать качество наших полов, если вы это сделаете.

Большинство проблем, связанных с деревянными полами и УФН, возникает из-за следующих условий:

• Резкое изменение температуры поверхности
• Горячие точки
• Отсутствие теплоотвода
• Повышенная влажность в помещении
• Работа обогрева при температуре поверхности выше 27 градусов
• Мойка пола водой

Если применимо любое из вышеперечисленного, вы можете получить следующие реакции деревянного пола:

• доски деформированные
• Спроектированный пол, который расслаивается, это верхний слой, отслаивающийся
• появляются зазоры
• , если он установлен неправильно, вы также обнаружите, что подъемник всего пола
• Отсутствие эффективного теплообмена через пол

Как избежать проблем

• Всегда используйте профессиональный установщик UFH
• Убедитесь, что у вас есть подходящая система для достижения желаемого, см. Здесь несколько советов
• Никогда не покупайте паркет дешево
• Никогда не укладывайте пол из массивной древесины
• Всегда используйте лучшие клеи для приклеивания деревянного пола к стяжке, такие как Bona R850, который был разработан для деревянных полов с UFH
.
• Если вам нужна электрическая система, вы должны соблюдать требования производителя к установке и следить за тем, чтобы у вас не возникали горячие точки, некоторые дешевые системы могут вызвать это.
• Горячие точки возникают там, где нет эффективных отражающих пластин, которые распространяют тепло, или там, где стяжка слишком тонкая
• Всегда оставляйте UFH-систему включенной и не повышайте и не понижайте чрезмерно температуру
• Вы должны очистить деревянный пол с помощью соответствующих наборов для ухода и в соответствии с инструкциями производителя.Для наших полов всегда используйте рекомендуемый набор для ухода, если вы этого не сделаете, тогда все наши гарантии и гарантии недействительны.

Для получения более подробной информации о UFH перейдите по этой ссылке http://www.uhma.org.uk/

Основы системы UFH

Большинство современных систем UFH — это системы горячего водоснабжения, в которые встроены высокотехнологичные пластиковые трубы внутри или чуть ниже пола.

Обычно по этой трубе циркулирует вода с температурой 47-62 ° C, и это нагревает пол до температуры поверхности 25-28 ° C, примерно такой же, как температура ладони.

Тепло, выделяемое радиаторами, передается с небольшой поверхности, которая намного горячее, чем обогреваемое помещение. Для сравнения, UFH передает тепло с очень большой площади поверхности, которая лишь немного теплее комнаты.

Современные системы УВГ экономичны в эксплуатации, практически не требуют технического обслуживания и используют эффективные средства контроля. Они обеспечивают наиболее комфортное всестороннее тепло среди любой системы отопления.

В бетонных полах обычно прокладывают нагревательную трубу или кабель поверх изоляции до того, как стяжка покроет трубу и завершит конструкцию пола.

Таблица 2 Плитка / древесина твердых пород В таблице на следующей странице показана температура поверхности стяжки в зависимости от температуры воды в трубах.

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Помещение Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		92	26		104	27		123	29
	200		75	25		84	26		100	27
20
	100		85	28		86	28		115	30
	200		69	26		76	27		93	28
22
	100		77	29		89	30		108	32
	200		63	28		72	28		87	30

Примечания	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.10

Для получения дополнительной информации от одного производителя щелкните ссылку ниже, откуда эта информация была получена ИСТОЧНИК http://www.johnguest.com/speedfit/underfloor-heating/

СМОТРИТЕ НАШИ ИНСТРУКЦИИ ПО ХРАНЕНИЮ, УСТАНОВКЕ И ОБСЛУЖИВАНИЮ ЗДЕСЬ:

Инструкции по хранению, установке и техническому обслуживанию

Укладка деревянных полов поверх теплых полов »ESB Flooring

Собираетесь ли вы укладывать деревянные полы поверх теплых полов? Тогда помните, что вам следует выбирать подходящие паркетные полы, так как полы из массивной древесины несовместимы с полом с подогревом.Когда дело доходит до паркетных полов, у вас есть широкий выбор вариантов отделки и стилей. Как вы помните из наших предыдущих статей, техническая древесина, также называемая композитной древесиной, состоит из двух или более слоев древесины или фанеры, скрепленных вместе в виде доски с использованием клея. Этот вид напольного покрытия имеет сверху слой дерева, поэтому выглядит потрясающе и естественно.

Спроектированные деревянные полы имеют то значительное преимущество перед полами из цельной древесины, что они устойчивы и могут использоваться при укладке деревянного пола поверх полов с подогревом.Полы из цельного дерева недостаточно устойчивы и более склонны к образованию трещин, короблений и венцов. Он легко поддается сильным колебаниям влажности и температуры.

Полы с подогревом

Давайте перейдем к полам с подогревом, поскольку это следующая важная вещь, на которую вам нужно обратить внимание при выборе пола. Если вы решили укладывать паркет поверх теплого пола, способ укладки будет зависеть от типа отопления.У вас есть два основных варианта на выбор: мокрый и электрический.

Электрические теплые полы

В системах электрического теплого пола для производства тепла используется нагревательный элемент. Этот тип теплого пола требует, чтобы пол был плавающим. Это наиболее рекомендуемый метод укладки в данном случае, при котором пол не крепится к черному полу ни гвоздями, ни приклеиванием. В случае этой техники монтажа отдельные доски прикрепляются друг к другу (вместо того, чтобы крепиться к черному полу) с помощью клея, гвоздей или защелкиванием.Обычно метод плавающей укладки требует использования подложки. Если вы выбрали метод плавающей укладки и хотите подложить под него подложку, не забудьте проконсультироваться с профессионалом и выбрать подходящий. Подложка должна подходить для укладываемого пола.

Влажные полы с подогревом

В случае влажных полов система отопления использует воду для отопления. Поэтому вы можете подключить его практически к любому источнику тепла.В этом случае рекомендуется приклеивать пол прямо на стяжку. Всегда устанавливайте паркетный пол, приклеивая его, если вы собираетесь укладывать его на влажный пол с подогревом, так как это позволит полу расширяться и сжиматься при изменении температуры. Это возможно благодаря свойствам гибкого клея. Более того, в случае клееного пола можно избежать воздушных карманов, которые иногда могут возникать, если пол был установлен поверх теплого пола.

Установка деревянного пола поверх теплого пола — относительно простая задача, но в любом случае мы рекомендуем вам проверить все дважды, если есть сомнения, и всегда консультироваться со специалистом для получения информации о наиболее подходящем методе укладки и любых других дополнительных советов, которые могут вам понадобиться позже. на.И последнее, но не менее важное: всегда обращайте внимание на инструкции производителя как в отношении полов с подогревом, так и полов.

Полы с подогревом и дерево

Объяснение теплых полов

1- ВИДЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Двумя наиболее популярными разновидностями систем теплого пола являются:

A. Системы электрических матов

Мы не рекомендуем использовать матовые системы электрического нагрева. Тепло передается слишком быстро, что приводит к поломке пола.

B. Система трубопроводов горячей воды (предпочтительная система)

Это очень похоже на вашу систему центрального отопления. Для укладки труб обычно используется стяжка. Перед укладкой пола необходимо проверить все стяжки, чтобы относительная влажность бетона достигла 75% или ниже. Самый точный способ проверить это — просверлить стяжку и вставить пластиковые заглушки. Через 24 часа вы можете вернуться, чтобы снять показания.

** Монтаж можно начинать только после достижения уровня относительной влажности, после того, как система подогрева пола будет полностью протестирована и проработает 2 недели.

Доступно множество брендов UFH, убедитесь, что вы следуете их инструкциям и советуете, так как каждая система может иметь немного разные условия.

2- УСТАНОВКА ИНЖЕНЕРНОГО ПОЛА ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Это должно быть предоставлено квалифицированным установщикам, рекомендованным производителем системы UFH, и вы должны иметь регулирующие клапаны «потока», чтобы гарантировать, что температура никогда не превышает 27 градусов C в местах, где деревянный пол соприкасается со стяжкой или подложкой.Вы не можете добиться этого с помощью термостатов.

Клапаны потока

не точны и не учитывают другие трубы, которые могут находиться под полом, например трубы горячей воды или радиаторов. Лучший способ избежать неудач — установить напольный стат под полом.

Если ваш пол имеет дополнительную влажность, дополнительное тепло приведет к расслоению и разрушению пола.

Перед установкой установщик / владелец несет ответственность за окончательную проверку качества, изготовления и заводской отделки.Установщик должен проявлять разумную избирательность и удерживать или отрезать части с дефектами, независимо от причины.

Использование морилки, шпатлевки или шпатлевки для подкраски во время установки считается нормальной процедурой.

Вы должны проверить относительную влажность окружающей среды, в которой будет укладываться пол, а также влажность любого чернового пола или стяжки должна быть менее 4%.

3- ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ИСПОЛЬЗОВАНИЕ НАПОЛЬНОЙ СИСТЕМЫ И УВЧ

• Многие типы деревянных полов подходят для полов с подогревом (и охлаждением), но не все.В случае сомнений первым делом следует проконсультироваться со специализированным поставщиком, Ассоциацией исследований и разработок древесины (TRADA), Британским стандартом 8201: 1987 или всеми тремя относительно характеристик рассматриваемого типа.
• Как правило, температуры не должны сильно меняться
• UFH никогда не следует выключать, просто держите его при очень низкой температуре.
• Всегда старайтесь избегать перехода пола из одной экстремальной температуры и влажности в другую за очень короткий промежуток времени.
• В идеале температура в помещении должна быть от 20 градусов Цельсия и не ниже 18 градусов Цельсия.
• Относительная влажность воздуха должна быть от 40% до 60%.
• Если вы постоянно включаете и выключаете систему обогрева до полного нагрева от нуля, это может «сотрясать» деревянный пол и может вызвать подъем или расслоение верхнего слоя инженерных плит.
• Максимальная температура деревянного пола не должна превышать 27 градусов по Цельсию, чтобы избежать чрезмерного высыхания, которое может вызвать напряжения в деревянном полу.
• Предупреждение: нанесение ковров на деревянные полы может значительно повысить температуру между полом и ковром. Таким образом, для достижения температуры поверхности пола 27 ° C (выходная мощность 75 Вт / м2) могут потребоваться водопроводные трубы, работающие при более низкой температуре.

4- КАК ИЗБЕЖАТЬ ВОЗМОЖНЫХ ПРОБЛЕМ С ДЕРЕВЯННЫМИ ПОЛАМИ И UFH

Большинство проблем, связанных с деревянными полами и УФН, возникает из-за следующих условий:

• Отсутствие правильного распределения тепла, резкие перепады температуры поверхности: ГОРЯЧИЕ ТОЧКИ.
• Повышенная влажность в помещении, работающем при температуре поверхности выше 27 градусов.
• Мыть пол водой, а не влажной шваброй с использованием подходящих чистящих средств.

Если применимо что-либо из вышеперечисленного, вы можете получить следующие реакции деревянного пола:

• Доска деформированная
• Инженерный пол, который будет отслаиваться от ламината — это снимается верхний слой
• При неправильной установке появляются зазоры, и вы также можете обнаружить, что весь пол поднимается.

Следующая информация предназначена только для справки и не должна рассматриваться как инструкции по установке. Пожалуйста, обратитесь в NWFA для получения рекомендаций по установке в США или для торговли в Великобритании. Мы рекомендуем устанавливать наши полы только квалифицированными и сертифицированными установщиками.

Между балками или подвесными перекрытиями

У нас есть 3 различных решения для установки труб водяного теплого пола между стяжными / подвесными полами

Расстояние между трубами не должно превышать 200 мм.Это означает, что вам нужно выбрать комплект в стиле зимнего сада или комплект для нескольких комнат — стандартные комплекты для комнат разработаны с шагом труб в центре 250 мм, что означает, что у вас не будет достаточно трубы в комплекте.

• Система распределительных пластин

  • Алюминиевые распорные пластины крепятся к балкам с помощью шурупов или гвоздей, пластины имеют 16-миллиметровые предварительно сформированные канавки в них, расположенные с шагом 200 мм, для размещения труб ProWarm ™ европейского стандарта Pex-Al-HDPE.
  • Стандартная установка для этой системы, предполагающая, что балки достаточно глубоки, — это закрепить дубинки по бокам балок (примерно в 70 мм от верха балки), затем 50-миллиметровая фольгированная изоляция, такая как celotex / kingspan, разрезается и помещается на балку. дубинки, трубы затем закрепляются прямо на распределительных пластинах.

• Пленочные плиты In Joist

  • Эти уникальные панели объединили в себе идею распределительной пластины и изоляции в одной системе, изоляционная панель XPS толщиной 50 мм имеет пазы, предварительно сформированные в них с шагом 200 мм, затем вся панель покрывается алюминиевой фольгой, предназначенной для рассеивания равномерно нагрейте над полом выше.
  • Стандартная установка для этой системы, предполагающая, что балки достаточно глубоки, — это закрепить дубинки по бокам балок (примерно в 70 мм от верха балки), затем поместить доски поверх дубинок, после чего трубы можно будет обрезать. прямо в пазы.

• ProFloor

  • Концевые возвратные панели ProFloor используются с панелями ProFloor с предварительно рифлеными канавками, чтобы трубы теплого пола уходили обратно в комнату, предлагая простой монтаж систем водяного отопления в деревянных подвесных перекрытиях без больших расстояний в 400 мм между центрами.
  • Эта система основана на предварительно рифленых панелях пола для трубы диаметром 16 мм. Концевые возвратные панели ProFloor обеспечивают экономию как материальных затрат, так и времени на установку. Доска быстро и легко устанавливается и не требует дополнительного клея, что означает, что не требуется дополнительное время для высыхания.

Какой комплект лучше всего подходит для вас?

После того, как вы определились с типом конструкции пола и необходимым процессом установки, выясните, какой отопительный комплект лучше всего подходит для вашего проекта.

Как мыть полы, если у вас есть система подогрева полов — Simplex Flooring

• Деловой человек пользуется шваброй в пустой комнате

Удалось ли вам иметь систему подогрева пола, которая сохраняет ваши пальцы ног и ступни в тепле всю зиму? Вы должны остановиться и подумать, прежде чем мыть пол, чтобы убедиться, что ваша система отопления не повреждена. Вот несколько вещей, которые вам нужно учесть.

Какая система отопления у вас под полом?

Нам нужно начать обсуждение с вопроса.Какая система отопления скрывается под вашим полом?

Отопительные системы, использующие нагретую воду, герметично закрываются медными или стальными трубами. Их системы хорошо защищены от вашей чистки, но не застрахованы от нее. Вам не нужно беспокоиться, если в трубы просочится немного влаги, но вам следует избегать использования любых агрессивных чистящих средств, которые могут вызвать коррозию меди или стали. Небольшая влажность — это нормально, но постоянное замачивание труб излишками воды, которая быстро не высыхает, может вызвать преждевременные протечки.

Системы электрического отопления требуют большей осторожности. Хотя они хорошо защищены, вам нужно помнить, что вы имеете дело с электричеством. Вы не хотите, чтобы система намокла, так как это может привести к повреждению системы отопления и ударам. Если вам нужно мыть пол, используйте только влажную, тщательно отжатую швабру. Не позволяйте воде просачиваться через полы.

Какой у вас пол?

Еще одно соображение — это тип пола над вашей системой отопления.Если это ковровое покрытие, вы можете регулярно пылесосить полы. Отпариватели ковров и шампуни следует использовать очень осторожно или избегать их, особенно с системой электрического обогрева. Не забудьте уведомить тех, кто занимается уборкой вашей системы теплого пола, если вы планируете профессиональную чистку ковров.

Плиточные, каменные и бетонные полы являются наиболее вероятными типами полов над системой водонагревателя, и их можно поддерживать в чистоте с помощью регулярной подметания, использования Swiffer и точечной уборки. Эти типы полов обычно лучше герметизируются.По-прежнему важно соблюдать осторожность при уборке этажей, если у вас есть электрическая система. Просачивание воды все еще возможно.

За деревянными полами проще всего ухаживать. Обычно их чистят с помощью мытья полов, что особенно безопасно для полов с подогревом. Если вы планируете провести более глубокую уборку или отполировать полы, вы должны соблюдать особую осторожность. Швы в деревянном полу позволяют жидкости, пыли и химикатам быстро проникать под пол.Это особенно верно в отношении деревянного пола, обогреваемого снизу, поскольку нагревание и охлаждение приводят к регулярному расширению и усадке досок.

Виниловые и пластиковые полы нечасто используются с теплыми полами. Если у вас виниловый пол, будьте осторожны со швами и краями. Это будут области, где влага и чистящие жидкости могут попасть в вашу систему отопления. Не используйте излишки воды при мытье полов и не используйте агрессивные моющие средства, чтобы убедиться, что ваша система обогрева безопасна.Вы можете вызвать некоторых профессиональных уборщиков в Сиднее, и они будут должным образом убирать и убирать полы.

Мытье полов при использовании системы подогрева пола требует осторожности, но это все же легко. Следуйте приведенным выше рекомендациям, и ваши полы останутся чистыми, а ваша система отопления — безопасной.

.

No related posts.
