Преимущества и недостатки вертикальных радиаторов отопления

При планировании системы обогрева помещений стоит обратить внимание на вертикальные радиаторы отопления, которые подбирают под любой изысканный интерьер. Однако эффектный дизайн прибора несколько нивелируется немалой ценой, спецификой подключения и эксплуатации, с которыми следует разобраться перед покупкой. Согласны?

Мы расскажем о всех видах вертикальных радиаторов, представленных на рынке. В предложенной нами статье подробно описаны разновидности, приведены их конструктивные особенности и технические характеристики. Для облегчения решения задачи покупателя мы перечислили ведущих производителей.

Содержание статьи:

Классификация радиаторов отопления

Классифицируют вертикальные радиаторы по материалу изготовления, внешнему исполнению и по типу источника тепла. Эти приборы имеют высоту 1-3 метра и схожи со своими горизонтальными аналогами за исключением некоторых особенностей.

По материалу изготовления

Вертикальные отопительные приборы имеют довольно габаритные размеры и вес, поэтому производители стараются не увеличивать нагрузку на стены за счет секций из чугуна.

Кроме того, сложность обработки этого металла не позволяет придавать ему декоративные формы. Эти факторы исключают чугун из материалов для изготовления высоких батарей.

Систему обогрева из вертикальных радиаторов желательно планировать на этапе строительства дома или капитального ремонта квартиры, чтобы можно было спрятать коммуникации за стены

Основными же видами вертикальных радиаторов, в зависимости от материала изготовления, являются:

• биметаллические;
• алюминиевые;
• стальные.

Современные хороши тем, что их трубки и система внутренних каналов изготавливаются из стали, а излучающие тепло ребра – из алюминия. Это позволяет объединить в одном устройстве прочность и износоустойчивость одного металла и хорошие теплопроводящие свойства другого.

Биметаллические вертикальные батареи отличаются высокой надежностью, потому что содержат минимум резьбовых соединительных элементов, которые могут дать течь

Кроме того, легкость механической обработки алюминия позволяет варьировать внешний вид и форму радиаторов в широких пределах. Этот металл хорошо окрашивается без потери своих теплопроводных свойств, что позволяет встроить изделия из него в интерьер, выполненный в любой палитре.

Единственным минусом биметаллических изделий является их повышенная стоимость. Стальные отопительные секции характеризуются повышенной прочностью конструкции, но среди всех вертикальных радиаторов они имеют наихудшую теплоотдачу.

Сталь плохо поддается точной механической обработке, поэтому внешний вид зачастую не отличается изысканностью. Кроме того, стальные конструкции подвержены коррозии, даже если они покрыты специальным напылением.

У трубчатых стальных радиаторов может быть от двух до шести каналов на каждую секцию, поэтому батарею можно сделать узкой, но глубокой

Секции из стали часто изготавливают в панельном исполнении, что позволяет скрыть трубы и каналы за внешними металлическими пластинами. Плюсом таких радиаторов является их цена, которая ниже, чем у изделий из других материалов.

Алюминиевые секции отопления имеют лучшую теплопроводность среди других материалов. Они быстро нагреваются, но и не держат тепло долго. Алюминий – пластичный материал, поэтому батареи из него отличаются изысканностью дизайнерских форм.

Алюминиевые вертикальные радиаторы являются наиболее легкими, поэтому могут монтировать даже на межкомнатные перегородки без риска их деформации

Из-за простоты изготовления стоимость ниже, чем биметаллических, но и максимальное рабочее давление у них меньше. Слабая прочность не позволяет использовать такие радиаторы в многоэтажных домах и в системах централизованного отопления.

Материал батарей способен влиять на их выбор только при высоком рабочем давлении, поэтому чаще всего изделия покупаются, исходя из их внешнего вида и стоимости.

По внешнему исполнению

Чем больше площадь теплоотражающей поверхности обогревающих металлических  элементов, тем выше их эффективность. Поэтому форма конструкции батареи во многом определяет её энергопроизводительность.

Все радиаторы по внешнему исполнению разделяются на:

• секционные;
• трубчатые;
• панельные.

Трубчатые вертикальные батареи состоят из вытянутых в длину секций-труб, соединенных сверху и снизу коллекторами. Для придания элегантного вида отдельные элементы радиатора зачастую изгибают. Такое устройство обеспечивает максимальную теплоотдачу, но для её сохранения необходимо регулярно мыть батареи со всех сторон.

Преимуществом трубчатых конструкций является возможность произвольного изгиба каналов, что позволяет создавать элегантные формы без ущерба надежности и цене

Изготавливаются такие радиаторы обычно из стали, а отдельные трубы соединяются с коллектором сварочным швом. Секционные батареи состоят из нескольких частей, имеющих плоскую переднюю поверхность.

Они характеризуются следующими особенностями:

• являются преимущественно биметаллическими или алюминиевыми, что компенсирует снижение рабочей площади при сравнении их производительности с трубчатыми моделями;
• эстетично вписываются в интерьер;
• стоят дороже остальных видов батарей;
• отдают тепло преимущественно путем конвекции;
• являются разборными, что позволяет набирать произвольное количество секций в одной батарее.

Уход за секционными радиаторами прост и не требует много времени.

Ширину секционных вертикальных радиаторов может произвольно изменять путем добавления новых секций. С помощью специального ключа это сможет сделать каждый хозяин

Панельные батареи имеют неразборную конструкцию, а их передняя панель зачастую представлена единым листом металла или стекла. Особенно популярны модели с зеркальными передними поверхностями, являющиеся самостоятельными предметами интерьера. Они расширяют пространство комнаты, добавляя ей света и внутреннего тепла.

Панельные радиаторы имеют минимальную площадь контакта с воздухом, но обладают утонченной формой и легки в чистке поверхности

При наличии автономной системы отопления энергоэффективность вертикальных радиаторов различного исполнения не имеет принципиального значения, потому что произведенное котлом тепло в любом случае останется внутри помещения.

Вопросам выбора наилучших приборов отопления посвящена , подробно разбирающая технические характеристики и аргументы “за и против”.

По типу источника тепла

В большинстве вертикальных приборов отопления в качестве теплоносителя используется вода, которую нагревает газовый котел. Но существуют батареи, использующие для обогрева электрическую энергию. Их внутреннее устройство аналогично таковому в водяных батареях, только роль теплоносителя выполняет специальное масло.

Электрические модели представляют определенную опасность для детей. Кроме того, они довольно мощные, поэтому при некачественном монтаже может произойти возгорание проводки

Использование вертикально ориентированных экономически затратно, поэтому они применяются преимущественно для краткосрочного вспомогательного обогрева помещений.

Такое оборудование имеет встроенные механизмы терморегуляции, что позволяет использовать его лишь при падении температуры ниже установленного уровня.

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с .

Некоторые модели вертикальных радиаторов в летний период можно использовать в качестве вешалок, полочек или зеркала. Также батареи могут предусматривать возможность подсветки

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

1. Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать .
2. Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
3. Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
4. Простота монтажа за счет идущего с каждой батареей комплекта креплений.
5. Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

1. Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
2. Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
3. Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
4. Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
5. Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.

Минусом скрытого монтажа вертикальных радиаторов является то, что при разрыве трубы придется полностью разбирать стену со всей внутренней отделкой

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

Производители вертикальных радиаторов

Отечественные компании, к сожалению, не производят радиаторов с высотой более 90 см. Большинство дизайнерских батарей изготовляются в европейских странах, где население может себе позволить массово покупать такую дорогую продукцию.

Наиболее известными производителями вертикальных радиаторов являются:

• Arbonia;
• Betatherm;
• Jaga;
• Caleido;
• Enix;
• Korado;
• Fondital;
• Global;
• Е.С.А.

Швейцарская компания Arbonia производит стальные бюджетные и эксклюзивные радиаторы. Клиенту предлагаются трубчатые батареи до 3 метров длиной, имеющие до 6 трубок в глубину и до 24 секций в ширину. Таким образом, общее количество каналов может достигать 144 штук.

Венгерский производитель Betatherm производит дизайнерские трубчатые, панельные и секционные батареи. Их передняя пластина может изготавливаться из стекла, металла или искусственного камня с нанесенным рисунком. От варианта исполнения сильно зависит конечная стоимость изделия.

Итальянские компании Caleido, Fondital и Global производят биметаллические и стальные радиаторы секционного и трубчатого типа по доступным ценам. Все модели имеют прямоугольную форму без дизайнерских изысков.

Польская компания Enix выпускает как простые, так и эксклюзивные модели секционных и трубчатых радиаторов. Изюминкой батарей является необычная форма ребер и их встроенная подсветка.

Бельгийский концерн по производству отопительных радиаторов Jaga сосредоточен исключительно на батареях изысканной формы. Их стоимость в 5-10 раз превышает цену оборудования конкурентов, но внешний вид изделий того стоит.

Галерея изображений

Фото из

Вертикальный радиатор компании Global

Секция отопления вертикального типа фирмы Jaga

Вертикальный радиатор компании Betatherm

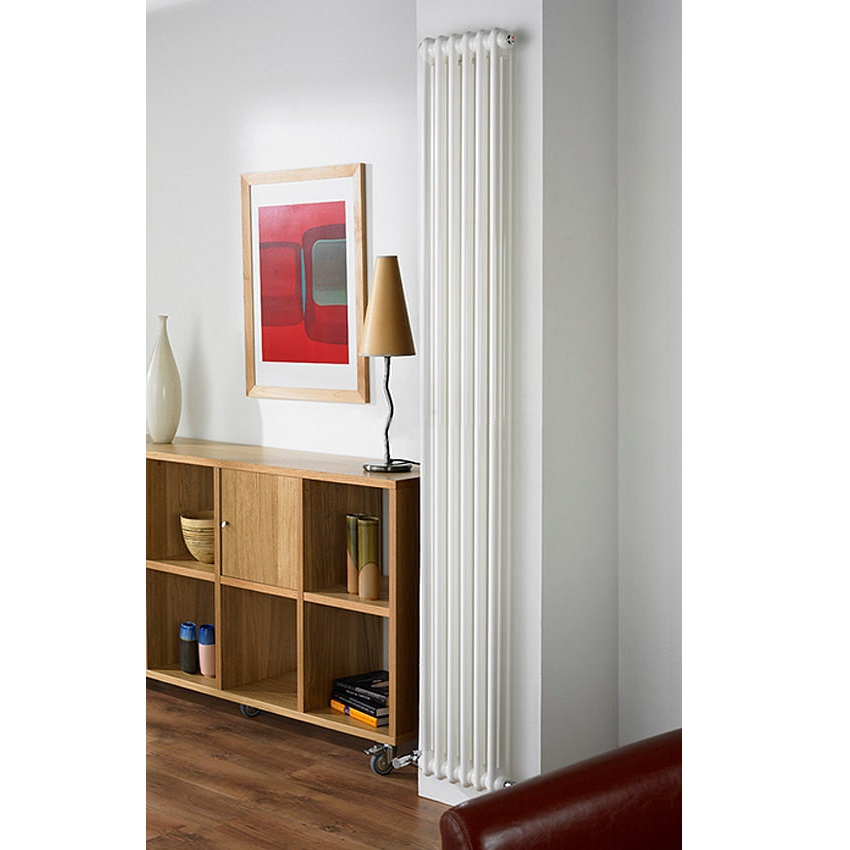

Вертикальная батарея фирмы Arbonia

Секция отопления вертикального типа фирмы Caleido

Вертикальная батарея фирмы Fondital

Декоративный радиатор компании Korado

Декоративный радиатор компании Enix

Чешский производитель Korado стремиться к минимализму и предлагает клиентам недорогие панельные и секционные радиаторы. На выбор предлагается гамма из 21 цвета.

Многие турецкие радиаторы фирмы «Е.С.А.» производятся с зеркалом на передней панели и покрытием, обладающим антикоррозийными свойствами. Батареи изготавливаются на немецком оборудовании и имеют привлекательные цены.

В отечественных магазинах представлена продукция еще нескольких десятков других производителей вертикальных радиаторов, но их продукция отличается ограниченным ассортиментом или ценой, не соответствующей уровню качества.

Интересной новинкой на рынке приборов для систем отопления являются . Со спецификой их устройства и действия ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Оценить виды вертикальных радиаторов в реальной обстановке и ознакомиться с процессом их монтажа можно на представленных видеороликах.

Видео #1. Обзор вертикальных моделей:

Видео #2. Нюансы установки:

Видео #3. Что учесть при выборе:

Вертикальные отопительные радиаторы неимоверно привлекательны. Чтобы установить эти изделия для обогрева комнат, достаточно найти место в интерьере и средства на покупку в кошельке.

И можно не сомневаться, что после монтажа оборудования внешний вид батарей отопления и их функционал по достоинству оценят все гости дома или квартиры.

Хотите поделиться собственным опытом в выборе и установке вертикально ориентированных приборов отопления? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото, задавайте вопросы.

виды, характеристики, плюсы и минусы

Ни одно жилое помещение не может обойтись без отопления, которое поддерживает температуру на необходимом уровне. Часть такой системы обогрева в квартире или доме представлена радиатором. Чтобы данный агрегат приносил пользу, производится подбор в соответствии с особенностями помещения.

Эффективными и адаптивными средствами обогрева жилища считаются вертикальные радиаторы. Кроме организации улучшения коэффициента полезного действия, устройство без затруднений вписывается в дизайн интерьера, так как имеет множество модификаций форм и размеров.

Виды вертикальных радиаторов отопления

Конструкции, которые оправдали себя в использовании:

1. Секционный вертикальный. Состоит из отдельных частей, которые соединяются в единое устройство – набор трубок, соединенные вместе сверху и снизу трубами в два раза большего диаметра;
2. Панельные. Это целостный каркас, внутри которого отдельные секции соединяются между собой. Иногда на лицевой части каркаса делаются дополнительные углубления. Таким образом, увеличивается площадь поверхности обогрева;
3. Трубчатый. Состоит из нескольких трубок, которые соединены между собой;
4. Пластинчатая вертикальная батарея. Одна пластинка объединяет до двадцати трубок, отсеки комбинируются в одно устройство. По-другому пластинчатые радиаторы называют конвекторами.

Каждый из видов представлен особенностями строения: волнистые, изогнутые, веерные, разветвлённые. Таким образом, можно изменить площадь обогрева.

1. Водяные. Подключаются к центральной отопительной системе. Используются в частных домах с газом. Экономичны, за короткое время нагревают воздух в помещении. Возникают проблемы с монтажом.
2. Масляные. Используются как дополнительное устройство для обогрева. Плохо нагревают воздух в помещениях с большой площадью, а в маленьких не используются в целях безопасности – помещение должно обладать площадью ни больше, ни меньше тридцати квадратных метров.
3. Электрические. Как и масляные используются в качестве вспомогательных систем обогрева. Прогревают часть воздуха помещения, поэтому используются как точечные источники тепла. Потребляют много электроэнергии.

При небольших недостатках функциональных видов в отдельных случаях они становятся оптимальным решением.

Характеристики вертикальных радиаторов отопления

Кроме экономии пространства и разнообразия ассортимента форм и размеров, устройства обладают следующими характеристиками:

• Метод обогрева;
• Выбор материала для изготовления;
• Способы монтажа;
• Метод излучения.

Существуют особенности, которые касаются самого монтажа. В зависимости от метода и способа подключения, уменьшается потеря тепла.

Подключение бывает двухтрубчатым и однотрубчатым. Для однотрубчатого подключения характерна экономичность, но возникают проблемы с монтажом самого агрегата. Двухтрубчатое подключение определяется скоростным нагревом воздуха, но чревато большими затратами энергии.

Подача воды, если это паровое отопление, может быть верхней, нижней и смешанной. Ни один из видов ощутимых преимуществ не даёт –  качество нагрева и работа зависит от отопления.

Внедрение воплощается несколькими способами: диагональным, боковым и нижним. Для экономии тепла и оптимизации работы прибора используют принцип: верх – ввод, низ – вывод.

Монтаж осуществляется близко к источнику тепла – сразу подключается к трубам отопления, без удлинения. Или удалённо, тогда добавляется труба для соединения. Лучше использовать близкое подключение.

Принцип работы

Принцип работы данной части отопительной системы не отличается от стандартной батареи. Нагрев самого устройства осуществляется за счёт распространения горячего вещества по трубкам, из которых состоит конструкция. В свою очередь, нагретая поверхность каждой трубки отдаёт тепло окружающей среде.

Изначально происходит нагрев верхних воздушных масс комнаты, а потом тёплый поток разносится по остальной площади благодаря процессу конвекции.

Дизайнерские решения

С помощью замысловатой формы вертикального радиатора изменяется функциональное свойство обогрева данного прибора. Но и эстетика остается важным условием, поэтому разработаны модели вертикальных радиаторов, которые смогут непросто стать частью, но и дополнить интерьер.

Проще экспериментировать с водными батареями. Таким устройствам придается любая форма и размер. Говорить, что такие замысловатые конструкции будут нагревать помещение, так же как и стандартные, не приходится.

Кроме изменения формы, на дизайнерские вертикальные радиаторы монтируются дополнительные элементы – стеклянные щитки, зеркала, деревянные рамы.

Фантазии дизайнеров дошла до того, что они увеличивают функциональность батарей, изготавливая их в виде полочек, подставок, вешалок. Иногда вертикальные радиаторы используют в качестве перегородок, которые зонируют помещение

При этом возникает дилемма: использовать батарею в роли необычного и интересного элемента интерьера или для нагрева помещения. Две функции выполнять прибор одновременно не сможет из-за модифицированных параметров.

Реформаторы в области смены интерьера сразу же захотят поменять стандартную батарею на вертикальную. Но вот некоторые люди не рискуют.

Чаще изготавливают из стали, чугуна и алюминия. Последние десять лет используют облегчённые материалы – металопластик, пластик, лёгкие, но прочные металлы. Конечно же, батарея из чугуна, стали или алюминия будет служить намного дольше, чем другие варианты.

Увеличить площадь теплой поверхности вертикального радиатора можно без особых проблем, добавив секции и увеличив высоту. Стандартную батарею тоже увеличивают за счёт добавочных секций, но спектр расширения небольшой.

Ограничения для данных систем отопления – это неукреплённая или неутепленная стена. Стена из гипсокартона станет ненадёжным крепежом для стоящей батареи.

А ведь гипсокартон постоянно используется в отделке стен при ремонтных работах. Зато стандартная часть отопления крепится к такой стене без проблем.

Плюсы и минусы вертикальных радиаторов отопления

Преимущества

1. Увеличивается площадь теплоотдачи, поэтому нагрев воздуха осуществляется за короткое время;
2. Благодаря особенностям размещения (вертикальный радиатор можно установить в любой точке помещения), можно утеплить более холодные зоны;
3. Лёгкость материала, из которого изготавливаются отопительные конструкции, позволяет упростить метод монтажа;
4. Благодаря разнообразию крепёжных приспособлений, а также их простой конструкции, установку радиатора можно произвести без помощи специалиста;

Недостатки

1. Высокая цена на вертикальное устройство отопления;
2. Занимает большую площадь поверхности;
3. Неравномерное распределение нагретого воздуха в помещении;
4. Проблемы с регулированием микроклимата;
5. Необходимо провести наружное утепление, так как большое количество тепла, которое излучает вертикальная батарея, тратится на нагрев самой стены.

Заданные характеристики улучшаются, изменив некоторые параметры этой части отопления, можно достичь необходимого результата. Кроме этого, вертикальные радиаторы используют в модифицированных отопительных системах. Таким образом, кроме стандартного газового радиатора, можно установить масляный или электрический.

Монтаж

Вертикальная система отопления устанавливается на укреплённых стенах, иначе агрегат упадёт и вырвет часть стены. При установке продумывается способ регулирования термопроцессов. Для этого на входных трубах устанавливают клапаны и краны. Если по какой-то причине произойдёт сбой в работе, то только этими приспособлениями устраняются неполадку.

Среди количества приспособлений для укрепления вертикального устройства обогрева, выбираются те, которые изготовлены из прочного материала с продуманными фиксаторами к поверхностям. Лучше, если они изготовлены из стали или чугуна. Когда крепежи зафиксированы в стене, приступают к заделыванию пустых промежутков.

Обязательно устанавливается клапан, через который выводится воздух из батареи, так как такой застой может снизить нагрев. Желательно сразу же позаботиться обо всех приспособлениях ввода-вывода, так как ремонт и доработка стоят дорого.

Произвести монтаж самостоятельно невозможно, так как делаются специальные расчёты на массу и размеры, чтобы установка не упала при нагрузке потока воды из отопления. Поэтому лучше обратиться за помощью к специалистам.

Меры предосторожности

Главное – правильно и крепко монтировать устройство, так как данное приспособление тяжёлое. Лучше произвести установку как можно ниже от пола. Стена, к которой крепится батарея, дополнительно укрепляется, отделывается огнеупорным материалом. Лучше, когда поверхность стены штукатурят глиной.

Точки крепления радиатора должны равномерно распределяться по всей площади устройства. Чем больше, тем лучше. Они должны быть надёжными и крепкими, иначе устройство со временем деформируется под собственным весом и упадёт.

Если модель дешёвая, то возникают проблемы с регулированием тепла, которое выделяется, так как отсутствует механизм климат-контроля. В таких случаях дополнительно монтируются краны и воздухоотводники.

Масляные устройства обогрева помещения также устанавливаются в местах, где минимизирован риск возгорания. Нельзя подвергать конструкцию механическим повреждениям. Чтобы не обжечься, лучше использовать защитные сетки, которые закрывают экран приспособления. Тщательно следить за исправностью электрической составляющей и целостностью механизма.

В электрических радиаторах возможно короткое замыкание. Нельзя использовать в помещениях с повышенной влажностью, и ставить следует подальше от источников подачи воды.

Неисправности и их решения

Чаще неисправности возникают в радиаторах, которые подключены к отоплению. Происходят из-за проблем с жёсткостью воды, что приводит к засору трубок. В этом случае устройство частично демонтируют и прочищают. Причиной охлаждения бывает скопление воздуха, тогда открывается воздухоотвод, проделывая процедуру каждый час на протяжении шести часов.

Если нагревательная способность не улучшиться, придётся вызывать мастера. Иногда поломка кроется в конструкции самого устройства – смещение арматуры деления. Решить проблему сможет только мастер.

В масляных приспособлениях причиной неисправности становится утечка масла, неисправность электросистемы. Электробатареи ломаются только из-за неисправности электрического обустройства внутренней части.

Реклама от спонсоров: // // //

Вертикальные радиаторы отопления для квартиры

Радиаторы отопления являются неотъемлемой частью всей отопительной системы дома. Они предназначены для обеспечения быстрого и качественного прогрева комнаты, за счет теплообмена  путем прямого излучения и (или) создания конвективных воздушных потоков, в зависимости от конкретной модели. Понятно, что чем больше площадь поверхности батарей, тем быстрее и эффективнее проходит процесс обогрева помещения. Традиционное место установки радиаторов – под окнами, но не всегда это видится возможным, например, к такому способу монтажа просто не получается прибегнуть, если в комнате предусмотрено панорамное остекление, или просвет между подоконником и полом – слишком низкий.

В таких ситуациях на помощь придут вертикальные радиаторы отопления для квартиры.

Вертикальные радиаторы отопления для квартиры

Другой вариант – участок стены, на который «просятся» батареи отопления – слишком узок, и установка традиционных приборов теплообмена небольшой длины просто в силу их технических характеристик не сможет обеспечить должной тепловой отдачи, необходимой для конкретного помещения. Выход один – «наращивать» площадь теплообмена вверх, то есть опять же применять вертикальные радиаторы отопления.

Ну и, наконец, никогда нельзя забывать и об эстетической стороне вопроса. Если при замене отопительных приборов, в соответствии с задуманным общим дизайном помещений, решено установить вертикальные радиаторы, то рекомендовано выбрать такой вариант, который станет не только функциональным, но и декоративным элементом, идеально вписанным в интерьер.

Что такое вертикальные радиаторы отопления. Их достоинства и недостатки

Содержание статьи

Для начала – разберемся с понятиями.

По большому счету, большинство радиаторов отопления можно назвать вертикальными – батареи с горизонтальным расположением обогревательных секций встречаются очень редко. Поэтому лучше применить другой критерий оценки – по расположению прямоугольника, образованного периметром радиатора. Те отопительные приборы, у которых размеры этого прямоугольника по высоте значительно превосходят его ширину, и будем далее условно называть вертикальными радиаторами.

Однотипные по базовой конструкции, но различные по исполнению радиаторы: слева – традиционный, справа – тот, который можно отнести к вертикальным

Сказать, что такой критерий оценки – безгрешен, все же нельзя, так как некоторые радиаторы просто даже визуально «не тянут» на определение вертикальных, и им больше подойдет термин «высокие». Одним словом, четких рамок и пропорций нет, и полагаться все же следует на свое визуальное восприятие.

Принять такой радиатор за вертикальный, или все же отнести к разряду высоких? Каждый решает индивидуально.

Впрочем, этот вопрос не является слишком принципиальным: техническое устройство отопительных приборов по основным позициям – очень сходное. Но вот по эксплуатационным качествам могут быть особенности, которые и предопределяют выраженные достоинства и недостатки вертикальных радиаторов отопления.

К их преимуществам можно отнести следующее:

• Экономия места в комнате. Вертикальные батареи необходимой тепловой мощности можно вписать в самое узкое свободное пространство стены.

Оригинальная модель вертикальной батареи, закрывающая свободный внешний угол стены

• Такие батареи способны распространять тепловое инфракрасное излучение по всей своей высоте – практически в рост человека, что дает определенные преференции в обеспечении комфортности пребывания людей в помещении, где стоят такие отопительные приборы.
• Ни одни из других отопительных приборов не представлены в столь, без преувеличения, широчайшем ассортименте конфигураций и внешнего оформления. Всегда есть возможность подобрать наиболее оптимальную модель под самые смелые дизайнерские задумки интерьерной отделки.

Согласитесь, что разработчикам подобных вертикальных радиаторов нельзя отказать в креативности мышления

• Подобные радиаторы нередко способны выполнять дополнительные функции. Продуманные размеры, конфигурация и оформление превращают их в элементы мебели, внутрикомнатные перегородки, сушилки для одежды и полотенец, настенные зеркала или декоративные панели и другие полезные предметы интерьера.

Это не просто зеркало в аккуратной рамке – таким может быть вертикальный радиатор отопления

Но присущи вертикальным радиаторам и специфические недостатки:

• Один из способов теплопередачи, а именно – конвекция, в таких батареях выражен крайне нерационально – под потолком остается своеобразная «тепловая подушка», которая мешает быстрому естественному перемещению потоков воздуха. Объем помещения прогревается неравномерно, причем сверху температура всегда выше, что не способствует комфортному восприятию. Правда, в этом есть и плюс — по объему помещения переносится меньше пыли.
• Подобные вертикальные радиаторы – наиболее уязвимые в части образования воздушных пробок во внутренних каналах.
• Существуют определённые сложности в проведении монтажа вертикальных батарей. Они, в частности, касаются правильности, ровности размещения их на стене — даже небольшое, в полградуса отклонение от вертикали сразу будет заметно. Второе – это проблемы подводки труб отопительного контура. Использовать наиболее эффективную диагональную схему подключения подачи и обратки – затруднительно, так как трубы придется либо вмуровывать в стены на длинных промежутках, либо они будут портить эстетичность интерьера. Приходится использовать нижнее подключение радиаторов, а его с точки зрения эффективности использования тепловой энергии оптимальным никак не назовешь. И, наконец, массивность многих батарей такого типа, особенно в заполненном теплоносителем состоянии, также накладывает определенный отпечаток на монтаж – необходимы надёжные крепления, которые, впрочем, обычно предусматриваются производителями батарей.
• Наконец, стоимость вертикальных радиаторов очень часто весьма существенно превышает цены на проборы отопления классического типа.

Как уже упоминалось, конструктивное строение вертикальных батарей обычно принципиально не отличается от «классики». Аналогичными являются и материалы изготовления — это чугун, сталь, алюминий и комбинации нескольких металлов.

Основные типы радиаторов

Чугунные вертикальные радиаторы отопления

Благодаря своим специфическим физико-техническим характеристикам, чугун по-прежнему является традиционным материалом для изготовления батарей. Однако, в наше время, кроме обычной, знакомой всем «гармошки» с достаточно грубой поверхностью, требующей периодической окраски, чугунные радиаторы могут иметь различный дизайн оформления, который часто подбирается к стилю интерьера комнаты.

Радиаторы производятся в классической, секционной форме или в современном дизайне, с абсолютно ровными и выгнутыми гладкими поверхностями. Некоторые модели могут быть украшены литьем в виде растительного или фантазийного рисунка, и они отлично подходят для интерьеров в стиле «ретро».

Секции таких радиаторов очень часто изготавливаются по технологии художественного литья. Как правило, они оснащаются подставками для установки на полу

Специально для такого оформления отопительных приборов производятся и необходимые для них аксессуары – заглушки, краны, подставки и держатели.

Для ретро-вариантов предусматривается и соответствующая запорно-регулировочная арматура

В связи с тем, что чугун обладает большой массой, хорошо прогревается и долго держит тепло, делать из него радиаторы слишком высокими нет необходимости. Обычно их высота даже у самых крупных моделей составляет не более 1250÷1500 мм. Закрепить такие батареи на стене, особенно – на внутренней перегородке – довольно большая проблема, поэтому но они для устойчивости и безопасности чаще всего оснащаются прочными ножками, выполненными в той же стилистике. Во многих случаях это является единственно возможным вариантом их установки – тонкие стены просто не выдержат весовой нагрузки чугунных батарей, еще и заполненных водой.

Разнообразие размеров и форм чугунных радиаторов – от небольших до высоких и выраженно вертикальных

Современный дизайн чугунных батарей отлично подходит для многих интерьерных стилей, начиная от «прованса» и заканчивая всеми направлением «минимализма», тем более, что они производятся в разных цветовых вариантах и формах.

Модернизированные отопительные приборы из чугуна вовсе не нужно прятать за декоративными экранами, так как они имеют элегантный внешний вид и сами становятся хорошим дополнением к конкретному интерьеру.

Чугунные современные радиаторы, в отличие от старых моделей, имеют идеально гладкую внутреннюю поверхность, что способствует нормальной циркуляции теплоносителя, без создания в системе засоряющих трубы пробок, так как в центральной системе отопления очень часто вода не отличается высоким качеством. Поэтому этот вид изделий хорошо подойдет для монтажа не только в автономные системы частных домов, но и в центральную систему отопления.

Так как чугун быстро прогревается и имеет высокую теплоотдачу, при подключении отопления, комнаты быстро прогреваются, и в них создается комфортная температура. При этом главным источником тепла становится инфракрасная лучевая энергия, акцентировано выделенная именно на вертикальных приборах.

Цены на чугунные вертикальные радиаторы

вертикальные радиаторы чугунные

Кроме того, чугун отлично сохраняет тепло, не давая остывать теплоносителю, и это качество материала особенно важно, если батареи устанавливаются в автономную отопительную систему, так как помогают значительно сэкономить на топливе.

Обычно чугунные радиаторы представляют собой разборную конструкцию, что дает возможность варьировать количество обогревательных секций – или из соображений вписать батарею в выделенную под нее площадь, или из расчета обеспечения необходимой тепловой мощности. Это же обстоятельство делает такие приборы ремонтопригодными – вышедшую из строя секцию можно демонтировать или заменить на новую.

Еще одним достоинством чугунных радиаторов можно считать их долговечность и высокую надежность, так как они не боятся перепадов давления и гидроударов, нередких в центральной системе отопления.

Недостатком таких радиаторов можно назвать их большую массу, а также хрупкость чугуна – он не термит акцентированных механических ударов. Кроме того, чрезвычайно высокая тепловая инертность массивных батарей не дает возможности полноценно использовать в связке с ними современную термостатическую аппаратуру.

Еще один недостаток – чугунные батареи, исполненные по технологии художественного литья, далеко не каждый может себе позволить из-за довольно высокой их стоимости.

Стальные вертикальные радиаторы

Стальные радиаторы подразделяют по их конструкции на три подтипа — это панельные, секционные и трубчатые, и их характеристики несколько различаются между собой. Однако, если сравнивать стальные варианты батарей с изготовленными из иных материалов, то они проигрывают практически по всем показателям. Некоторые владельцы квартир берут на себя смелость устанавливать именно стальные батареи в центральную систему отопления, исходя из соображений их невысокой стоимости, не учитывая того, что агрессивная среда теплоносителя действует на них негативно. Кроме того, не обладают они и высокой устойчивостью к перепадам давления и гидроударам, и нужно быть готовым к неприятным последствиям в любой момент, так как такие явления в центральной системе могут случиться неожиданно.

Секционные стальные батареи

Секционные стальные радиаторы имеют аккуратный внешний вид, им придается различное дизайнерское оформление. Высота их может достигать 1850÷2000 мм, и это наряду с довольно небольшой массой, поэтому их можно навешивать на стену, возведенную из любого материала.

Стальные секционные батареи – не выдающиеся эксплуатационные характеристики, но зато и не слишком высокая цена

Секционные радиаторы, по аналогии с чугунными, имеют сборную конструкцию, то есть при необходимости в нее можно добавить дополнительные секции или же удалить лишние или вышедшие из строя.

Каждая из секций имеет внутри вертикальный канал, выполненный в виде трубки, предназначенной для циркуляции теплоносителя. В верхней и нижней части трубка заканчивается перпендикулярным каналом, оснащенным с двух сторон резьбой, в которую вкручивается соединительная втулка (ниппель). Снаружи трубы заключены в своеобразный кожух, состоящий из стальных пластин, повышающих активную площадь теплообмена. На пластины нанесено специальное эмалевое покрытие, рассчитанное на высокую температуру – оно придает радиаторам эстетичный внешний вид, и можно отыскать модели разных расцветок, которые лучше всего подходят к оттенкам задуманного интерьера. Благодаря своим эргономичным формам, секционные батареи могут быть использованы в любых стилевых решениях, как в современных, так и классических.

Однако, как уже упоминалось выше, использовать стальные секционные радиаторы рекомендовано лишь в автономных системах отопления частных домов – со стабильным давлением и контролируемой температурой.

Панельные радиаторы отопления

Благодаря аккуратному внешнему виду и доступной цене, панельные радиаторы очень популярны. Ровная лицевая поверхность легко вписывается в любое оформление комнаты – остается лишь правильно определиться с оттенком или нанесенным на нее рисунком.

Один из примеров панельного вертикального радиатора отопления

Конструкция, скрывающаяся за лицевой панелью, может различаться. Встречается несколько ее типов:

По свои габаритам подобные радиаторы могут сильно различаться, поэтому, решив приобрести такой тип, следует тщательно промерить место их будущей установки и продумать, насколько будет оправдано их использование.

В классическом размерном варианте такие радиаторы устанавливаются чаще всего под оконными проемами, и благодаря наличию конвекторов, ими создается тепловая завеса, которая препятствует поступлению холодного воздуха от окон в помещение. Но в вертикальном исполнении, как уже говорилось, конвекционный теплообмен становится малоэффективным, поэтому разумнее выбирать панельный радиатор без конвекторов, только теплового излучения от поверхности панели в сторону комнаты. Не видится особой необходимости приобретать модели 2× или 3× — общие показатели эффективности от этого возрастут незначительного, а стоимость будет отличаться существенно. Да и общая толщина панели при настенном вертикальном варианте размещения всегда имеет значение: чем тоньше –тем лучше.

Итак, к плюсам этого вида радиаторов можно отнести их следующие качества:

• Цельность конструкции и ее небольшой вес – эти параметры значительно ускоряют и облегчают монтаж радиаторов. Их навешивают на специальные кронштейны, а затем к ним присоединяют  трубы отопительного контура.
• Быстрое нагревание батарей и высокая теплоотдача позволяет быстро нагреть помещение.
• Благодаря аккуратному внешнему виду, панельный радиатор легко вписать в любой интерьерный стиль, подобрав нужный цвет панели.
• Контур с установленными в него панельными батареями не требует большого количества теплоносителя.

К недостаткам этого варианта радиаторов можно отнести следующее:

• В стальных батареях, выполненных в виде панели, изготовленным путем сваривания двух листов, отсутствует внутреннее антикоррозийное покрытие. Этот фактор рано или поздно приведет к протечкам, а если установить изделия в центральную систему отопления, то участки, пораженные внутренней коррозией, становятся вероятным местом аварий в случае гидроударов. Значит, чтобы обезопасить себя от этого, потребуется еще и установка дополнительного прибора, контролирующего давление в контуре – редуктора.
• Недостатком панельных приборов для автономной системы можно считать их быстрое остывание. Например, при включении котла, панели быстро нагреваются и отдают тепло в комнаты. Но тонкая сталь его не аккумулирует, то есть когда котел отключается, батареи вскорости остывают. Поэтому котел будет работать практически постоянно с небольшими перерывами, а это значит, что расход энергоносителя (электричества, газа, твёрдого топлива) будет весьма значительным.

Стоит хорошо лишний раз подумать, приобретать ли подобные вертикальные радиаторы, или все же лучше от них отказаться, отдав предпочтение более надежным вариантам.

Трубчатые батареи

Трубчатые радиаторы представляют собой неразборную систему, состоящую из отдельных секций-труб, соединенных в верхней и нижней части посредством сварки специальными коллекторами. Благодаря этому внутри конструкции происходит циркуляция теплоносителя.

Изо всех вертикальных радиаторов именно стальные трубчатые – самые распространенные

Трубчатые вертикальные стальные радиаторы могут иметь высоту, доходящую до 3000 мм, поэтому их можно использовать в помещениях с очень высокими потолками. Производятся приборы с одним или двумя рядами трубок, с разным их количеством.

Изготовлением трубчатых батарей занимаются, как отечественные, так и зарубежные производители, но их изделия отличаются некоторыми параметрами. Например, отечественные радиаторы имеют, как правило, толщину стенок, в 2 мм и рассчитаны на максимальное давление в 20 атмосфер, а зарубежные образцы при толщине стали в 1,5 мм способны выдержать только давление в 15 атмосфер. Поэтому для российских отопительных центральных систем по своим прочностным возможностям больше подходят отечественные варианты изделий.

Трубчатые батареи производятся в самых разных, порой – весьма причудливых формах, в большом многообразии расцветок и дизайнерского оформления. Так, например, трубки могут быть круглыми или прямоугольными в сечении, располагаться не только вертикально или горизонтально, но и иметь плавные изгибы, а также перекрещиваться между собой.

Трубчатый вертикальный радиатор решетчатой конфигурации, одновременно служащий элегантной перегородкой в совмещенном санузле

Например, при желании можно найти трубчатые варианты радиаторов, которые будут выполнять еще несколько функций, кроме отопительной. Они могут служить элегантной перегородкой в одной из комнат или быть интерьерным декоративным аксессуаром, в котором трудно заподозрить прибор отопления.

Оригинальная модель вертикальной батареи с криволинейным двухъярусным расположением трубок

Трубчатые конструкции намного более надежны, чем панельные. Тем не менее, если планируется выбрать их, то необходимо обязательно получить информацию об их «плюсах» и «минусах».

Так, к положительным аспектам этого типа батарей можно отнести:

• Внутренние стенки трубок этих радиаторов имеют надежное антикоррозийное покрытие, то есть не боятся агрессивной среды теплоносителя центральных систем отопления.
• Снаружи батареи покрыты слоем эмали, делающей поверхность абсолютно гладкой, поэтому удалять с них пыль достаточно просто, причем как с внешней стороны, так и между трубок. Для очистки трубчатых радиаторов от пыли даже существуют специальные приспособления.

С помощью такой щетки убрать скопившуюся пыль – не составит никакого труда

• Трубчатые радиаторы намного более устойчивы к перепадам давления по сравнению с любыми другими стальными конструкциями. Но, нужно отметить, что не все модели, представленные на рынке, подходят для открытой системы отопления.
• Конструкция не имеет острых углов, поэтому безопасна для детских комнат.
• Разнообразие декоративных оформлений радиаторов позволяет использовать их практически в любых стилевых решениях интерьера.

Есть у трубчатых отопительных элементов и свои недостатки:

• В связи с тем, что эти батареи имеют невысокую теплоотдачу, котел будет работать практически постоянно, как и при установке панельных вариантов радиаторов. Поэтому, трубчатые батареи не будут способствовать экономии энергоносителей.
• Сварочные швы на конструкции радиатора являются уязвимым местом. Они могут не выдержать резкого повышения давления, что способно привести к аварийной ситуации. Поэтому подобный вариант радиаторов все же лучше выбирать для систем с контролируемыми параметрами давления и температуры.

Алюминиевые батареи отопления

Алюминиевые радиаторы будут эксплуатироваться длительное время при условии использования для системе отопления качественного теплоносителя. А из этого следует, что они пригодны исключительно для установки в автономные системы частных домов или квартир.

Вертикальный алюминиевый радиатор высотой 1800 мм

Мало того, подобные приборы теплообмена пригодны лишь для закрытой системы отопления, так как в условиях контакта с воздухом теплоноситель насыщается кислородом, а это активизирует коррозию алюминия.

Эти радиаторы имеют аккуратный эстетичный вид и относительно доступную цену. При соблюдении правил эксплуатации, установленных производителем, гарантийный срок работы, указываемый в паспорте, составляет 20÷25 лет. Как правило, добросовестный производитель подстраховывается, указывая минимальный гарантийный срок, а это значит, изделия могут прослужить значительно дольше.

Алюминиевые радиаторы бывают разборными, и тогда количество секций в батарее, необходимых для качественного обогрева комнаты, рассчитывается для каждого конкретного помещения индивидуально. Некоторые модели, в основном изготовленные из вторичного алюминия, представляют собой неразборную конструкцию, и их оценивают по суммарной тепловой мощности. Неразборные батареи уступают в прочности, долговечности секционным моделям – это следует иметь в виды при выборе.

Алюминиевые батареи производятся разными по высоте, которая может достигать 1500÷2000 мм.

Алюминиевые радиаторы могут отличаются хорошей теплоотдачей, но «капризны» в отношении качества теплоносителя

Положительными качествами алюминиевых вертикальных радиаторов можно считать относительную простоту монтажных работ, высокую теплоотдачу, экономичность, разнообразие размерных параметров, эстетичное дизайнерское оформление, позволяющее использовать их в разных интерьерах.

К недостаткам алюминиевых приборов отопления относят их неравномерный нагрев (больше в области ребер), высокую вероятность газообразования из-за химических реакций с агрессивным теплоносителем (рекомендуется  установка на каждую батарею собственного автоматического газоотводчика). Кроме этого, процесс сборки таких батарей хотя и кажется простым, но при недостатке опыта не исключаются подтекания по стыкам, поэтому лучше установку доверить квалифицированным специалистам.

Цены на вертикальные алюминиевые радиаторы

вертикальные алюминиевые радиаторы

Также при приобретении этих радиаторов нужно обратить внимание на то, имеют ли они антикоррозийное покрытие, так как существуют варианты, в которых оно отсутствует.

Кроме обычных алюминиевых радиаторов, производятся батареи, прошедшие специальный технологический цикл анодирования, которое способно надежно защитить структуру материала от коррозии. Такие модели выдерживают высокое давление – до 45÷50 атмосфер, нетребовательны к качеству теплоносителя, и оттого – универсальны в плане типа системы отопления. Но стоимость их, безусловно, значительно выше.

Возможно, вас заинтересует информация о том какие бывают радиаторы отопления алюминиевые технические характеристики цена

Биметаллические приборы отопления

Самыми эффективными и надежными из всех видов современных радиаторов являются биметаллические, что оправдывает их достаточно высокую цену. Изготавливаются эти батареи из двух металлов — внутренние трубы, по которым происходит циркуляция теплоносителя – ин нержавеющего стального сплава, а внешний ребристый теплообменный кожух — из алюминия, который обычно имеет эмалевое покрытие.

Биметаллические радиаторы различных типоразмеров

Биметаллические батареи внешне практически неотличимы от алюминиевых радиаторов, но по своей прочности и выносливости значительно отличаются от них, поэтому и имеют более высокую стоимость.

Такие приборы дают высокую теплоотдачу, и это происходит благодаря тому, что алюминий, из которого изготовлен кожух, имеет высокую теплопроводность, а стальные трубки за счет достаточно большой толщины, способны аккумулировать тепло. Кроме того, сталь делает радиатор более выносливым к повышенным барическим нагрузкам, что позволяет ему выдерживать давление до 40 атмосфер, то есть подобным батареям не страшны гидроудары центральных отопительных систем.

Такие радиаторы обычно имеют разборную конструкцию, то есть количество секций можно варьировать.

Принципиальна схема устройства секции биметаллического радиатора отопления

Есть нюанс – все свои достоинства в полной мере биметаллические радиаторы показывают при достаточно больших значениях температуры и давления. Это обеспечивается в центральной системе отопления, а если они устанавливаются в автономную закрытую систему, для них придется создать необходимое  давление обязательной установкой водяного циркуляционного насоса с соответствующими характеристиками. В системах с естественной циркуляцией теплоносителя использование таких радиаторов – совершенно неоправданно.

Достоинств у биметаллических батарей достаточно много:

• Устойчивость внутренних поверхностей к любому типу коррозии.
• Высокая теплоотдача, за счет комплексного использования качеств разных металлов — стали и алюминия.
• Высокая стойкость стальной, нагруженной части радиатора к повышенным температурам и давлению.
• Относительная простота монтажных работ, которые при наличии опыта выполнения сантехнических операций может быть осуществлен самостоятельно.
• Аккуратный внешний вид, современное дизайнерское оформление, которое позволяет адаптировать радиаторы в разные интерьерные стили. Тем, более что сегодня биметаллические радиаторы производятся в разных формах, например, в виде рамы для зеркала, сплошной декоративной панели, ровно затонированной или с нанесенными изображениями, гармонирующими с оформлением всего интерьера.

Большинство биметаллических радиаторов отопления оснащено термостатическими регуляторами

• Такие радиаторы отлично поддаются точным регулировкам. Для поддержания в комнатах комфортной температуры, на батареях предусмотрен терморегулятор (опционно или уже входящий в конструкцию конкретной модели), который позволяет установить необходимые параметры.

Единственным недостатком биметаллических изделий является их высокая цена, но она полностью соответствует их высокому качеству.

Возможно, вас заинтересует информация о том, как устроен термостат для отопления

Кстати, сочетание «нержавеющая сталь – алюминий» – вовсе не единственное среди биметаллических радиаторов. Так, ничуть не худшими эксплуатационными показателями обладают батареи с композицией «медь-алюминий» — медные трубки и внешняя алюминиевая теплообменная панель с определенным типом декоративного оформления. Правда, для центральных систем отопления использование подобных батарей все же нежелательно – они в большей мере рассчитаны на условия автономных контуров, но зато хорошо работают в любых сочетаниях температуры и давления.

По внешнему облику и не скажешь, что это – радиатор отопления.

Понятно, что такие биметаллические радиаторы являются цельной, неразборной конструкцией, и рассчитаны на определённую тепловую мощность.

Как выбирать радиатор по его тепловой мощности?

Оригинальный внешний вид, хорошая сочетаемость с выбранным стилем оформления комнаты – все это весьма немаловажно. Но все же определяющим критерием выбора оптимальной модели под конкретное помещение должна являться теплоотдача радиатора, то есть его способность компенсировать теплопотери, чтобы обеспечить комфортную температуру при любых погодных условиях на улице.

Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора. Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

• Площадь помещения – чем она больше, тем мощнее требуются приборы отопления.
• Наличие и количество стен, контактирующих с улицей – от этого напрямую зависит количество теплопотерь в комнате.
• Внешние стены, выходящие на солнечную сторону, получают дополнительный тепловой «заряд», в отличие от северных.
• Наветренные стены (по отношению к направлению наиболее частых зимних ветров) выхолаживаются быстрее.
• Под уровнем минимальных температур принимаются нормальные для данного региона значения, характерные для самого холодного периода.
• Полноценным утепление внешних стен можно считать тогда, когда оно проведено в полном объёме на основании теплотехнических расчетов. Неутепленные стены, хотя и указаны в калькуляторе, рассматриваться, в принципе, вообще не должны, так как при таком подходе отопление любой мощности не станет эффективным.
• Высота потолка – от нее зависит объем помещения.
• От того, что расположено над и под рассматриваемым помещением, зависит количество теплопотерь через потолок и пол.
• Блок полей, посвященный окнам, позволяет оценить степень их термоизоляции и общую площадь остекления, от которой, в свою очередь, зависит поправочный коэффициент к требуемой мощности отопления.
• Через открываемые на балкон или улицу двери в помещение поступают массы холодного воздуха, что требует определенной тепловой компенсации за счет отопления.

Последний раздел калькулятора рассматривает особенности установки радиаторов:

• Эффективность теплоотдачи батарей зависит от схемы их подключения к отопительному контуру. Для вертикальных батарей не все схемы удобны, но в качестве примера можно сравнить выгоду или потери от того или иного типа подключения.
• Уже упоминалось, что вертикальные радиаторы не отличаются эффективностью в плане создания конвекционных теплых потоков, и их теплопередача часто ограничивается тепловым излучением. В ряде случаев этого может быть явно недостаточно, поэтому нередко такие модели применяют в комплексе с традиционными батареями отопления или иными нагревательными приборами (например, электрическими), чтобы суммарно достичь требуемой для конкретного помещения тепловой мощности. Для такого расчета, если выбран этот путь, появится окно ввода имеющейся или планируемой мощности иных отопительных приборов, а итоговое значение калькулятора в этом случае покажет мощность вертикального радиатора, которая в полной мере восполнит оставшийся «дефицит».

Калькулятор позволяет получить один из двух различных результатов:

• Если расчет ведется для неразборной модели, то следует принимать результат «А» – в киловаттах.
• При приобретении разборного радиатора обычно подсчитывают необходимое количество секций. Если выбран этот путь расчета, то появится поле, в которое необходимо внести паспортную мощность одной секции радиатора. Итоговый результат под буквой «Б» – это необходимое количество секций с округлением до целого значения в большую сторону.

В итоговое значение уже внесен необходимый эксплуатационный запас.

Калькулятор расчета необходимой тепловой мощности вертикального радиатора отопления

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.
Нажмите «Произвести расчет радиатора отопления»



ПАРАМЕТРЫ ПОМЕЩЕНИЯ

Площадь помещения, м²

Количество внешних стен:

Внешние стены смотрят на:

Положение внешней стены относительно зимней «розы ветров»

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют полноценное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м



ОСОБЕННОСТИ УСТАНОВКИ РАДИАТОРОВ

Предполагаемая схема врезки радиаторов отопления

Предполагаемые особенности расположения радиаторов

Радиатор на стене установлен открытоРадиатор установлен в стеновой нише

Мощность уже имеющихся или планируемых иных приборов отопления, Ватт

Планируется установка:

Паспортная мощность одной секции радиатора, Вт

Популярные производители  радиаторов отопления

Естественно, одним из важных критериев выбора любых радиаторов отопления является их качество и гарантии, предоставляемые производителем. Одним словом, многое зависит от сложившейся репутации компании, представляющей свои изделия покупателям. В этой сфере имеются свои «авторитеты», и предпочтение, безусловно, следует отдавать их продукции.

Все известные компании, заслужившие признание в этом сегменте строительного рынка, перечислить достаточно сложно – приведен обзор лишь некоторых из них:

Название и логотип компании-производителя	Краткая информация о производителе
	Российская компания, разрабатывающая и производящая чугунные радиаторы на основе самых современных технологий. В результате работы российских инженеров, в продажу поступают изделия, не уступающие по качеству европейским аналогам, но адаптированные для условий местных отопительных систем. Радиаторы отличаются стойкостью к коррозийным процессам и инертны к агрессивному теплоносителю, а также спокойно переносят гидравлические удары. Компания производит батареи, имеющие современный дизайн, отлично вписывающиеся во все направления минимализма, «прованс», «модерн» и другие. Кроме этого, изготавливаются и варианты с ретро-дизайном, в последнее время активно входящие в моду. Производит компания также алюминиевые и биметаллические отопительные приборы различных модификаций.
	Немецкая компания, специализирующаяся на производстве чугунных радиаторов в ретро-стиле. Изделия этой фирмы обладают отличными эксплуатационными характеристиками и эстетичным внешним видом, сходным с произведением искусства, поэтому они являются не только функциональным, но декоративным аксессуаром интерьера. Поверхность радиаторов покрывается порошковым методом, поэтому они стойки к механическим воздействиям. Чугунные батареи обладают высокой теплоотдачей и могут эксплуатироваться, как при низком, так и при высоком давлении в автономной или центральной системе отопления. Кроме того, изделия отличаются высокой надежностью и длительностью эксплуатации. Максимальная высота радиаторов достигает 970 мм, так что их в полной мере можно отнести к высоким или вертикальным.
	Широко известная испанская компания, имеющая почти вековой опыт работы в сфере сантехники и отопления. В настоящее время этот производитель выпускает не только чугунные, но и стальные, а также алюминиевые и биметаллические радиаторы, в том числе – модели, относящиеся к вертикальным типам. Компания не имеет дочерних предприятий за пределами Испании, а это значит, что она полностью контролирует качество и соответствие европейским нормам, изготавливаемой продукции. Гордостью этого производителя является серия чугунных радиаторов «Ероса», выполненных в ретро-стиле. Вся продукция этой компании отличается высокими эксплуатационными характеристиками и отличным эстетичным внешним видом, но нельзя и не отметить, что цена на эти изделия достаточно высокая.
	Этот логотип турецкой компании, которая успешно функционирует в этой сфере более  шестидесяти лет. Изготовление чугунных радиаторов осуществляется этим производителем на самом современном оборудовании, в соответствии с европейскими стандартами. На российском рынке чугунные батареи этой фирмы представлены шестью модельными линейками. Каждая из них имеет радиаторы с различными параметрами, поэтому из них вполне можно подобрать подходящий для конкретного интерьера вариант. Все без исключения серии обладают эстетичным внешним видом и отвечают всем стандартным требованиям, поэтому служить они будут длительный срок, качественно обогревая дом или квартиру. Серии « Floreal», «Нistoric», « Modern», «Nostalgia», «Retro Lux» представлены вертикальными моделями с варьируемым количеством секций, высотой от 800 до 965 мм.
	Эта немецкая компания образована в 1731 году, поэтому имеет большой опыт в изготовлении чугунных отопительных приборов и зарекомендовала себя высоким качеством, а также широким ассортиментом своей продукции. В настоящее время этот производитель занимается изготовлением доступных по цене стальных радиаторов, которые на рынке представлены двумя модельными рядами, которые отличаются между собой техническими характеристиками. Все изделия этого производителя оснащаются системой дополнительных элементов для быстрого монтажа, что позволяет существенно сократить время их установки в выбранном для этого месте. Высота этих панельных радиаторов – до 900 мм.
	Это еще один производитель из Германии, который имеет опыт работы более пятидесяти лет. Компания занимается производством стальных радиаторов с 2011 года, но за этот относительно небольшой срок эти изделия завоевали популярность, так как отличаются высоким немецким качеством. Все производство этой фирмы расположено на территории Германии, и за качеством изделий осуществляется строгий контроль. Стальные радиаторы изготавливаются на высокотехнологичном оборудовании и в широчайшем ассортименте. Это могут быть вертикальные панельные радиаторы в большом разнообразии размеров, так называемые дизайн-радиаторы самых причудливых форм, и даже целые «отопительные стенки».
	Чешская фирма-производитель работает в сфере изготовления стальных радиаторов с 1990 года, и за этот период успела выйти в лидеры мирового рынка. Производство осуществляется на мощнейшем современном оборудовании, благодаря чему изделия обладают высоким качеством, и соответствует всем, установленным в Европе, стандартам. Радиаторы изготавливаются в белом цвете, но при желании заказчика, они могут быть окрашены в один из 21 оттенков, которые предлагает производитель. Вертикальные радиаторы представлены моделями линейки «RADIK VERTIKAL»
	Это известный отечественный производитель, который специализируется на изготовлении биметаллических и алюминиевых радиаторов. Изделия этой компании отличаются высоким качеством и соответствуют европейским стандартам. Особой прочностью и надежностью отличаются биметаллические батареи серии «Monolit», способные выдержать повышенные нагрузки, а заявленный срок эксплуатации этих изделий составляет 25 лет. Алюминиевые радиаторы в соответствии с их общими характеристиками имеют гарантированный срок эксплуатации в 10 лет. Оригинальным продуктом компании являются радиаторы, исполненные с определенным радиусом кривизны – для установки на стенах сложной криволинейной конфигурации.
	«HOTECH RADIATORS» Этот итальянский производитель специализируется на изготовлении эксклюзива – дизайн-радиаторов в любом, вертикальном или горизонтальном исполнении. Справедливо считается ведущим законодателем мод в этой сфере. Рассказывать о продукции «HOTECH» — чрезвычайно сложно, так как это лучше увидеть своими глазами… Сказать точно можно лишь то, что высочайшее качество любых по исполнению радиаторов – гарантируется.
	Это отечественная компания, которая занимается производством чугунных батарей в винтажном стиле, который имитирует изделия, изготовленных в XIX-XX веке. Эти изделия выполняют не только функцию приборов отопления, но и являются декоративными элементами интерьера, поэтому их никогда не прячут за длинными шторами, устанавливая не только в нише под окном, но и у открытой стены. Компания выполняет индивидуальные заказы и может окрашивать радиаторы в различные цвета — красный с золотом, черное золото, гжель, шоколад, бронза, старое серебро и др. Узоры, на поверхности радиаторов выполнены методом литья в соответствии со стилем, в котором выполнены изделия — это может быть ампир, классицизм, арт-деко, барокко, роккоко и другие варианты. Радиаторы от этого производителя обладают отменными эксплуатационными характеристиками, стойкостью, как к внутренним, так и внешним воздействиям, а также более доступной ценой, по сравнению с импортными изделиями похожего типа. Многие модели идеально вписываются в понятие вертикальных, доходя высотой почти до 1000 мм

В завершение публикации хотелось бы отметить, что перед тем как остановить свой выбор на одном из видов радиаторов, стоит внимательно изучить их технические и эксплуатационные характеристики. Кроме того, очень важно заранее тщательно промерить место, где будет установлен отопительный прибор. При желании иметь радиатор конкретного цвета, который должен гармонично вписаться в интерьерное решение комнаты, его можно заказать в специализированных магазинах.

Возможно, вас заинтересует информация о том, как выбрать электрический котел отопления

Цены на популярные радиаторы отопления

Не стоит выбирать радиаторы, привлекающие откровенно низкой ценой, так как на этом вряд ли удастся сэкономить, потому что они не прослужат долго, а кроме того – могут прибавить немалых проблем, например, залив нижнюю квартиру.

Выбирая приглянувшуюся модель радиатора, необходимо обязательно обратиться к продавцу-консультанту магазина, с просьбой предоставить сертификат на продукцию, а также технический паспорт от производителя. Только опираясь на эти документы можно сделать правильный выбор.

И как завершающий «аккорд» статьи – видеосюжет в помощь по выбору радиаторов отопления. Печи длительного горения для отопления изучайте по ссылке.

Видео — Радиаторы отопления. Как выбрать?



Видео — Как выбрать хороший радиатор отопления для квартиры

Видео — Обзор вертикальных радиаторов

Вертикальные радиаторы в доме: удобно или нет? (25 фото)

Современные каноны интерьера и комфорта диктуют довольно жесткие условия установки всех систем жизнеобеспечения в домах и офисах. Особой проблемой в этом случае выступает система отопления помещения, ведь ее не спрячешь внутрь стены или за перегородки, от нее нельзя просто отказаться, вынести в хозяйственные помещения, тепло должно поступать постоянно и максимально эффективно. Для решения этих вопросов существуют вертикальные радиаторы.

В чем отличие вертикальных радиаторов?

Большую часть модельного ряда радиаторов отопления можно охарактеризовать вертикальными — это говорит всего лишь о расположении секций обогрева. Однако в отдельный класс выделяют модели небольшой ширины при значительной высоте. Четкого определения не существует, поэтому вертикальный радиатор отопления можно отличить от прочих в первую очередь визуально.

Особенности установки

Из-за физических особенностей распространения теплого воздуха к размещению радиаторов отопления применяются некоторые требования. Традиционно они устанавливаются под окнами, ниже оконного проема, чтобы перекрывать поток холодного воздуха из окна и сохранять тепло в помещении. Что же делать, если окна панорамные, или часть стены от пола до подоконника слишком мала для того, чтобы установить батарею?

Вертикальные радиаторы отопления для квартиры, офиса с панорамными окнами, низкими подоконниками являются идеальным решением сохранить тепло и реализовать многие интерьерные решения. Также они подойдут, если участок, на котором следует установить настенные батареи чрезмерно узок для монтажа традиционных вариантов.

Также не стоит сбрасывать со счетов дизайн помещения — многие модели могут порадовать не только практическими функциями, но и прекрасно служить декоративными элементами для дополнения интерьера.

Самой распространенной сложностью подключения считается необходимость нижней подводки и отвода теплоносителя. Это сказывается на теплообмене при невысокой температуре теплоносителя и наличии воздуха в трубах, но избавляет от штробления стен или неэстетичного вида труб на стенах. Если подключение производится в квартире или офисе с центральным отоплением, то разница теплоотдачи совершенно незаметна, а для стравливания лишнего воздуха все радиаторы оснащены специальной фурнитурой или автоматическими клапанами.

Также к особенностям монтажа нужно отнести ограничения по материалу стен. Тяжелые радиаторы невозможно устанавливать на стенах из низкопрочных материалов, это грозит не только коммунальной аварией, но и разрушением перегородки или стены.

Основные виды радиаторов

Опираясь на материал изготовления и конструкцию вертикальные радиаторы делят на несколько основных видов:

Чугунные радиаторы

Классически выверенный и давно ставший традиционным, материал не всегда используется для производства непрезентабельных «гармошек». Современные варианты могут иметь стильный вид, рифленые или гладкие поверхности, разнообразный цвет, украшаться литьем и чернением, и соответствовать не только помещениям в стиле «ретро» или «советском».

Сегодня они производятся по технологии художественного литья, дополняются подходящими кранами, заглушками, подставками и держателями. Это скорее высокие радиаторы, чем вертикальные, потому что чугун отлично сохраняет тепло, и нет необходимости в большой площади поверхности. Их недостатками служат неустойчивость чугуна к направленным сильным точечным ударам и большой вес, поэтому секции довольно сложно безопасно закрепить на стенах или перегородках, они снабжаются ножками и стоят на полу в дополнение к стеновым креплениям.

Стальные радиаторы

Стальные радиаторы обладают высокой теплоотдачей, очень быстро нагреваются, имеют малый вес и легко устанавливаются независимо от размера и числа секций. Однако, в силу конструкции они плохо переносят гидроудары, и при подключении к системе централизованного отопления могут стать источником протечек. Быстрое остывание делает их энергоемкими и малопригодными для автономных систем отопления. Их разделяют на три типа: панельные, трубчатые и секционные.

Вертикальный панельный радиатор

Вертикальный панельный радиатор — самая популярная модель. Аккуратный вид, гладкая поверхность, множество вариантов оттенков и способность держать самостоятельно нанесенные рисунки позволяют гармонично вписать их в любой интерьер в виде декоративных панелей.

Модели с конвекторами создают отличную тепловую завесу при расположении под окнами. Вертикальные радиаторы такого типа часто ставят под альпийскими форточками, окнами под потолком или с расчетом на обогрев лестниц и межэтажных переходов в частных домах. Если квартира имеет только один этаж, то конвектор не нужен, так как тепловая завеса будет создана под потолком, а стоимость моделей без него значительно меньше.

Трубчатые вертикальные батареи

Трубчатые вертикальные батареи смотрятся очень оригинально и позволяют создавать конструкции до трех метров в высоту, что прекрасно используется для помещений с высокими потолками. Они могут иметь любой цвет, форму (вплоть до витых орнаментов и перекрещенных узлов) и изгибы, так как изготавливаются из отдельных секций-труб и соединяются сварными коллекторами, что позволяет удовлетворить самых придирчивых дизайнеров. Такие конструкции редко имеют острые углы и более безопасны для детских комнат. Наличие сварных швов также делает их уязвимыми к гидроударам, поэтому вероятность протечек в системах централизованного отопления высока.

Секционные батареи

Секционные батареи из стали не обладают очень высокими эксплуатационными параметрами, но подкупают невысокой ценой и разъемной конструкцией. Возможность сменить секцию, нарастить или наоборот, уменьшить поверхность иногда являются решающими при покупке. Секции не выпускаются выше двух метров и внешне выглядят очень аккуратно, и им часто придают вид художественно оформленных панелей. Совсем небольшой вес позволяет проводить подключение и установку на стенах и перегородках из низкопрочных материалов.

Вертикальные радиаторы

Вертикальные радиаторы из алюминия достаточно капризны к качеству теплоносителя, отличаются неравномерностью нагрева конструкции, и не на всех моделях имеется антикоррозийное покрытие. Однако они относительно просты в установке, имеют небольшой вес, высокий коэффициент теплоотдачи и эстетичный вид.

Существуют модели, при производстве которых добавлен цикл анодирования — они прекрасно переносят повышенное давление и не требуют качественного теплоносителя, но цена на них значительно выше обычной.

Плюсом таких радиаторов служит расчет числа секций для каждого комнаты отдельно, поэтому в маленьких помещениях часто можно встретить узкие радиаторы.

Срок годности на алюминиевый неразборный радиатор стандартно заявляется от 20 до 25 лет, но при надлежащем уходе они могут прослужить гораздо дольше. На разборные конструкции производитель дает меньший срок гарантии, но они также могут служить очень долго при качественном теплоносителе и правильной эксплуатации.

Вертикальные биметаллические радиаторы

Вертикальные биметаллические радиаторы отопления считаются самыми эффективными и надежными. Они изготавливаются из внутренних труб из нержавеющего сплава или меди, которые непосредственно контактируют с теплоносителем и внешнего теплообменного кожуха из алюминия с эмалевым покрытием. Внешне они ничем не отличаются от алюминиевых радиаторов, но значительно превосходят их по эксплуатационным качествам, что особенно ценно в разгар отопительного сезона, и оправдывает их более высокую стоимость. Установленные в квартире с центральной системой отопления, они могут предотвратить протечки из-за перепадов давления в трубах.

Конструктивно также есть разборные и неразборные варианты, каждый из которых рассчитан на определенную тепловую мощность, и большинство моделей оснащается терморегуляторами. Множество примеров вертикальных радиаторов, включая дизайнерские модели, можно увидеть на сайте КЗТО.

Преимущества и недостатки

К положительным сторонам вертикального радиатора можно отнести как практические так и эстетические особенности конструкций:

• Рациональное использование пространства в помещении. Большую тепловую мощность можно вписать в довольно узкое пространство стены за счет увеличения площади теплообмена по вертикали.
• Распространение теплового излучения по всей высоте батареи. Расположение и высота самого радиатора отопления может доставить немало приятных минут человеку, особенно при входе в помещение с мороза.
• Максимальный ассортимент моделей, которые позволят воплотить любое дизайнерское решение.
• Дополнительные функции позволяют превратить радиаторы отопления в вертикальные зеркала, сушки для одежды, декоративные перегородки и панели.
• Из-за меньшего перемещения теплого воздуха из нижних слоев в верхние по помещению ограничивается и перемещение пыли.

Новинки модельного ряда в виде рамы для зеркала, сплошной или решетчатой настенной панели, матовой или разрисованной перегородки все чаще находят своих поклонников среди дизайнеров помещений, а вариации размеров от очень узких до очень широких позволяют не только грамотно настроить температуру в помещении, но и направленно подавать тепло.

Конечно такие неординарные решения имеют и недостатки:

• Теплопередача построена нерационально. То есть вверху помещения теплее, чем внизу, из-за скопления теплого воздуха под потолком. Однако в этом многие находят некоторые плюсы в виде теплых лестниц и межэтажных переходов, которые прекрасно обогревают установленные радиаторы нижнего этажа.
• Высокая вероятность образования воздушных пробок.
• Сложности подключения. Необходимо тщательно скрывать все подводящие трубы, крепления для сохранения эстетически приятного вида. Также недопустимы отклонения по вертикали и горизонтали. Необходимо использовать нижнее подключение, что редко является оптимальным для теплоотдачи.
• Требования к высокой прочности стен исходят из массивности конструкции. Размер радиаторов достаточно большой, и хотя без наполнения они кажутся довольно легкими, их вес вместе с водой достаточно велик. Это накладывает некоторые ограничения по расположению на стенах.
• Стоимость вертикальных моделей часто сильно превышает цену традиционных вариантов.

Сегодняшнее богатство форм, планировок и вариаций интерьеров сможет обогреть далеко не каждый горизонтальный отопительный элемент, поэтому установка вертикальных радиаторов отопления во многих случаях служит спасением. Множество моделей и конструкций дает прекрасную возможность грамотно сочетать рационализм и творческое начало, ведь столь необычные и привлекательные конструкции будут исправно служить в течение многих лет.

Вертикальные радиаторы отопления — нестандартные, длинные, настенные, фото крепления

Отопительная система – это важнейший элемент обустройства жилья, который прямым образом влияет на создание комфортных условий проживания. Однако бывает так, что интерьер не позволяет вписать в него традиционные радиаторы. Именно поэтому и были выпущены вертикальные радиаторы отопления – устройства с привлекательным дизайном и хорошими техническими свойствами.

Вертикальный радиатор отопления

Какие бывают вертикальные батареи?

В настоящее время предложение на рынке позволяет оформлять собственное жилье так, как хочется – создавая оригинальные решения и такой стиль, который больше нигде не повторится. И при этом громоздкие батареи совсем не вписываются в интерьер, как говорят отзывы любителей нестандартных решений. Очень часто радиаторы приходится оборудовать декоративными решетками, прятать их за шторами. Однако очень часто в погоне за красивым оформлением пользователи забывают, что декоративные элементы могут нарушить циркуляцию тепловых потоков, а это – приведет к ухудшению микроклимата в вашем доме.

Преимущество вертикальных радиаторов отопления в том, что разработаны такие батареи с учетом всех тенденций в оформлении помещений.

Внешний вид батарей вертикального типа является хорошо продуманным, так, вам не потребуется заботиться о декорации. Сегодня можно подобрать разнообразные размеры и формы батарей – с разной конфигурацией, изгибами.

Вертикальные батареи могут выступать оригинальным украшением дизайна помещения

На рынке отопительного оборудования можно найти вертикальные батареи отопления разных структур – трубчатые, секционные, панельные. Что касается материала изготовления, то это будет чугун, алюминий или сталь. Многообразие вариантов исполнения батарей позволяет значительно расширить границы использования оборудования.

Таким образом, можно будет устанавливать вертикальные батареи в центральном отоплении, в автономных системах.

Так, в зависимости от того, из какого материала созданы радиаторы отопления вертикальные, можно выделить их виды:

Рекомендуем к прочтению:

• Чугунные. Вертикальные чугунные батареи доступны, долговечны и надежны. Конструкция представлена в виде секций. Так, потребитель может самостоятельно комплектовать радиаторы в зависимости от индивидуальных требований. Основной недостаток – это огромный вес.
• Стальные. Такие батареи имеют отличный внешний вид. Так как сталь хорошо обрабатывается, можно встретить вертикальные нестандартные длинные радиаторы отопления из этого материала. Что касается стоимости, то она умеренная, поэтому стальные радиаторы будут доступны для широкого круга покупателей. Среди недостатков – слабая устойчивость к коррозии.
• Алюминиевые. Срок службы алюминиевых радиаторов, как сообщают производители, составляет примерно 20-30 лет. Такой материал хорошо противостоит процессам коррозии и агрессивным средам. Готовые радиаторы имеют маленький вес, поэтому сильное крепление им не потребуется. Кроме того, алюминиевые радиаторы отопления настенные легко перевозить и устанавливать.
• Биметаллические. Такие радиаторы очень привлекательно смотрятся, но кроме того – у них прекрасные технические параметры. Обычно их делают из сплава таких материалов, как алюминий и медь, хотя могут встретиться и другие комбинации. Среди недостатков – только лишь высокая стоимость биметаллических радиаторов.

Стоит отметить, что не все вертикальные радиаторы отопления можно ставить в системах центрального отопления. Следует получить консультацию специалиста, чтобы избежать проблем в дальнейшем.

Чем хороши и плохи вертикальные батареи?

Вертикальные батареи – практически такие же, как и стандартные. Различие – это только форма. Среди достоинств вертикальных радиаторов стоит отметить следующие:

• Наличие большого выбора. На рынке отопительных приборов можно встретить разные цветовые решения, различные формы и конфигурации батарей. Фото разных вариантов можно посмотреть ниже.

Современные радиаторы отопления могут иметь абсолютно любой цвет

• Компактность. Очевидно – вертикальные батареи способны подарить вам больше места внизу комнаты.
• Ассортимент креплений продуман. Это обусловлено тем, что такие приборы играют немаловажную декоративную роль. Крепление радиаторов отопления к стене можно подобрать самое разное – об этом производители позаботились.
• Простота установки. Поставить вертикальные радиаторы сможет пользователь без специальных навыков и знаний. Нужно только соблюдать нормы и схему подсоединения.
• Монтаж на стене. Очень часто батареи под окнами нужно устранить, и вертикальные радиаторы – это хороший вариант их замены.
• Большая площадь теплообмена. Конечно, на стене очень просто найти пространство для установки больших батарей. Помимо этого, в настоящее время стали распространенными такие варианты, как батареи отопления в стенах.

Вертикальные радиаторы имею большую площадь конвекции

Существует и несколько недостатков батарей отопления вертикального типа:

• Стоимость. Самый первый недостаток, который волнует многих. Ведь такие батареи оригинальные, поэтому они дороже обычных.
• Эффективность работы. Много тепла при работе батареи будет оставаться под потолком, и не будет участвовать в конвекционных процессах. Именно поэтому специалисты советуют размещать вертикальные батареи ближе к полу.

Зеркальные и плоские модели

В настоящее время можно встретить самые необычные варианты. В данном случае популярны зеркальные и плоские радиаторы вертикального типа. Фронтальная плоскость зеркального радиатора имеет зеркальную поверхность. В ваш дом такой радиатор принесет не только тепло, но и красоту.  Обычно они выполняются в стандартных цветах – черный и белый. Монтировать зеркальные радиаторы можно в любых помещениях – у них есть нанопокрытие и хорошие антикоррозионные характеристики.

Стеклянные вертикальные радиаторы

Существуют также плоские модели вертикальных радиаторов. Такие модели элегантно смотрятся в интерьере. Что касается размеров, то они могут быть 1-, 2-, 3-рядными. Также у таких радиаторов могут быть конвективные пластины. Благодаря гладкой поверхности пыль на таких приборах не собирается, поэтому и теплоотдача будет выше.

Такие радиаторы – компактны и травмобезопасны, они выполнены вертикально, объем теплоносителя здесь мал, поэтому нагревается он быстро.

Устанавливаются такие батареи не глубоко, убирать их просто. Также можно выполнить их в радиусном или угловом варианте. В любом случае, такие батареи имеют большой процент излучения тепла.

Что особенного в установке вертикальных радиаторов?

Так как вертикальные радиаторы являются лишь модификацией стандартных батарей, то такие приборы не требуют каких-то особых знаний и навыков. Однако есть несколько особенностей, на которые следует обратить внимание:

• Радиаторы больших объемов будут тяжелее стандартных. Именно поэтому закреплять их нужно на несущую стену, так как декоративные стенки и перегородки могут просто-напросто не выдержать вес.
• Лучше будет нижняя подача и отвод носителя тепла. Магистраль, которая будет уходить вверх, будет выглядеть не совсем эстетично. Но при необходимости можно просто спрятать ее в стену.

Вертикальные радиаторы имею как правило нижнее подключение

Требования к установке вертикальных радиаторов не будут отличаться от стандартных:

• Можно применять армированные и стальные трубы из такого материала, как полипропилен.
• Не нужно ставить магистрали из меди в комбинации с регистрами из алюминия. Ведь если в теплоносителе будет много солей, то появится гальваническая пара, которая сгенерирует слабый ток. Вследствие этого алюминиевые стенки будут разрушаться быстрее.
• На магистралях лучше ставить запорную арматуру, которая позволит вам регулировать температуру в каждом отдельном помещении.

Так, на каждые настенные батареи отопления нужно поставить также кран Маевского. Такой кран предназначен для того чтобы удалять воздух из отопительной системы, располагается такой элемент в специальном гнезде. Вертикальные радиаторы отопления настенные – это не только эстетически красивые устройства, но и особенно – следует выбирать их по техническим характеристикам. Ведь это – куда более важно, нежели красота вашего интерьера. Основная задача вертикальных радиаторов – это отопление вашего дома. И с ней они должны справляться как можно лучше.

Вертикальные радиаторы, вертикальные батареи отопления, высокие радиаторы высотой 1500, 1600, 1800, 2000 до 2600 мм.

Вертикальные радиаторы занимают особую нишу среди радиаторов отопления. Вертикальные модели с одной стороны позволяют сэкономить пространство на стене, а с другой  стороны они приобретают вес предмета интерьера. Сегодня вертикальные радиаторы представлены таким разнообразием моделей, что их уже не пытаются спрятать от взоров, а даже наоборот.

Вертикальные радиаторы представлены панельными моделями из стали, которые могут иметь ребристые поверхности и плоские. Могут иметь как стальную внешнюю панель так быть изготовлены из других материалов. Дизайнерские панельные радиаторы могут имитироваться под разнообразные фактуры, и походить на лунную поверхность или на песчаные дюны и не только.

В вертикальном исполнении могут быть изготовлены и популярные трубчатые радиаторы. Они отличаются плавными формами, повышенной безопасностью и долговечностью. Трубчатые радиаторы не ограничиваются стандартной прямой формой. Их секции могут быть перекручены, закручены или дополнены аксессуарами, которые увеличивают их функциональные возможности. Как правило узкая высокая батарея используется в помещениях с панорамным остеклением или в офисныъ зданиях.

К бюджетным вертикальным радиаторам можно отнести секционные алюминиевые радиаторы высоких размеров. Их большим плюсом является как экономичность проекта, так и большая тепло-производительность.

Основные размеры высоких радиаторов, которые пользуются спросом среди покупателей и эффективны в плане теплоотдачи это радиаторы высотой 1000, 1200, 1400, 1500, 1600, 1800, 2000 мм. Под такие размеры подстроилось большинство производителей, а также данные радиаторы отлично вписываются в интеръер.

Знакомьтесь с нашей коллекцией вертикальных радиаторов, подбирайте нужные размеры и технические характеристики и звоните в нашу Студию тепла для формирования заказа. Купить вертикальные радиаторы с помощью наших специалистов вам будет легко и выгодно. Предлагаем ознакомиться с разделом низкие радиаторы отопления.

Вертикальные радиаторы отопления для квартиры фото

На современном рынке отопительного оборудования представлено множество приборов. Сюда входят не только уже давно привычные горизонтальные батареи,  но и большое количество других вариантов. Всё популярнее становятся вертикальные модели. Технически это такие же отопительные приборы, но параметры высоты значительно превышают ширину. Посмотрев на фото вертикальных батарей отопления, можно убедиться, что они практически не отличаются от классических моделей.

Общими свойствами являются: принцип подведения труб (сбоку или снизу), материалы изготовления отопительных приборов (чугун, сталь, алюминий или биметалл). По конструкции такие модели делятся на монолитные и секционные.

Возникает резонный вопрос: зачем нужно использовать такие нестандартные батареи отопления, если они не компактны и их нельзя установить под подоконник? Именно это место самое холодное в комнате, именно здесь более всего необходима тепловая завеса. На деле причина проста. Под влиянием западных дизайнеров и архитекторов, российские специалисты стали применять при постройке зданий панорамное остекленение, сделавшее невозможным использование батарей классических форм. В городских же квартирах вертикальные радиаторы отопления устанавливаются на внешней несущей стене вблизи со стояком.

Плюсы и минусы

Что ждёт хозяев квартир, решившихся на установку вертикальных моделей батарей? В плане теплоотдачи никаких сюрпризов не ожидается. По этому показателю и те и другие модели мало отличаются друг от друга.

Плюсы

У вертикальных батарей есть несколько неоспоримых преимуществ перед горизонтальными моделями:

• Привлекательность конструкций. Такие модели вписываются в любой интерьер, так что не придётся думать над тем, как их скрыть.
• Большая площадь теплоотдачи, за счёт чего воздух в помещении прогревается быстрее.
• Конструкции такого типа можно установить практически где угодно, а не только у стены с окном.
• Малый вес не создаёт проблем при перевозке и установке.
• Благодаря разнообразным видам крепежей, можно выбрать именно те, которые подходят под особенности несущей стены, куда будет устанавливаться батарея.
• Техника монтажа настолько проста, что вертикальные радиаторы отопления можно легко установить самостоятельно, не прибегая к помощи специалистов.

Минусы

Недостатков у таких моделей тоже немало:

• Воздух прогревается неравномерно. Основное тепло идёт под потолок. Сам радиатор также лучше прогревается в верхней части, нижняя всегда холоднее.
• Большая часть тепла скапливается под потолком квартиры, так что равномерно распределение тёплого воздуха по комнате невозможно.
• Высокая стоимость.

В плане распределения тепла батарея тех же размеров, но расположенная горизонтально, намного эффективнее вертикальной.

Виды вертикальных отопительных устройств

При выборе вертикальных батарей, учитывайте, что они отличаются по различным параметрам, так что процесс выбора может заметно растянуться.

Особенности отопительных систем

В первую очередь отопительные приборы делятся по способам подачи тепла, это:

• водяные;
• электрические;
• смешанные.

Вертикальные радиаторы с водяной системой отопления

Водяные системы обогревают комнату стандартным способом — за счёт использования горячей воды. Настенные модели таких отопительных приборов наиболее распространены и пользуются популярностью, поскольку стоят значительно дешевле радиаторов, работающих по другим принципам.
Если вы решили, что именно водяная отопительная система вам подходит, то обязательно приобретайте только те модели, у которых есть антикоррозийное покрытие. Оно значительно продлевает сроки эксплуатации батарей.

Отопительные системы, работающие от электроэнергии

Отопительные системы, работающие от электроэнергии, удобнее в использовании. Но из-за непосредственного контакта с электрической системой помещения, радиаторы такого типа нельзя ставить в местах с высокой влажностью. Электрические батареи категорически не подходят для кухонь и ванных комнат. Электричество является дорогим источником энергии, поэтому стоит учитывать, что затраты на коммунальные услуги значительно возрастут.

Радиатор смешанного типа

Если вам по каким-то причинам приходится периодически сталкиваться с отключением горячей воды или света, лучше всего приобретать радиаторы смешанного типа. Они работают от обоих источников, так что вы не попадёте впросак в случае планового или аварийного отключения одного из них.

Материалы

Определившись с выбором системы отопления, обратите внимание на другой не менее важный параметр — материал, из которого сделаны отопительные приборы. Такие материалы должны соответствовать ряду параметров:

• высокая прочность;
• износостойкость;
• устойчивость к коррозии (этому способствует особое антикоррозийное покрытие, обращайте внимание на его наличие или отсутствие перед покупкой).

Популярнейшие материалы для радиаторов: сталь, алюминий и чугун. Есть также и биметаллические модели.

Устройство биметаллического радиатора

Чем отличаются биметаллические конструкции от остальных? Они изготовлены из двух металлов: алюминия (корпус) и стали (трубы). У таких радиаторов прекрасная теплоотдача, а алюминиевая конструкция батареи не контактирует с водой. Правильно установив такой радиатор, можно рассчитывать на то, что батареи прослужат вам до 15 лет.

Вертикальные радиаторы из стали также обладают высокими показателями теплоотдачи, а если подобрать модели из нержавейки, то сможете забыть про проблемы с коррозией. Данные конструкции можно покрасить в любой цвет, которые сочетается с отделкой помещения. Поэтому батареи прекрасно впишутся в интерьер.

Вертикальный радиатор из нержавеющей стали в интерьере

Алюминий быстро нагревается и остывает, что позволяет без лишних трудностей почти мгновенно менять температуру в комнате. Такие модели самые стильные. Благодаря мягкости алюминия, можно придать отопительной конструкции любую форму, превратив обычный радиатор в произведение искусства. Конвекционные потоки, на основе которых и работают алюминиевые отопительные приборы, не позволяют пыли оседать внутри, что значительно облегчает уборку.

Алюминиевые вертикальные радиаторы

Чугунные вертикальные модели не подвержены коррозии, но у них есть два весомых недостатка. Это большая хрупкость по сравнению с другими металлами и вес, из-за которого в процессе транспортировки и монтажа могут возникнуть сложности. Одна секция может весить до 7 кг.

Внешний вид

Дизайн не менее важен, чем вид отопления или материал. По своему внешнему виду радиаторы делятся на три большие группы: зеркальные, плоские и трубчатые.

Зеркальные модели имеют отражающую поверхность, покрытую защитным антикоррозийным слоем. Такие конструкции за счёт особенностей своего внешнего вида могут зрительно расширить пространство. Батарея-зеркало очень стильный элемент интерьера. На фото вертикальных отопительных радиаторов для квартиры, оформленных под зеркала, хорошо виден эффект.

Стильные радиаторы-зеркала

Плоские модели радиаторов наиболее компактны. Они могут состоять из одного, двух или трёх рядов. Материалы, из которых изготовлены данные отопительные приборы, не накапливают пыль. Такие конструкции можно без опаски устанавливать в детских комнатах, не опасаясь за здоровье детей.

Модель плоского вертикального радиатора

Трубчатые модели состоят из нескольких труб: от 2 до 6 в одной секции. В отличие от простых секционных радиаторов, эти не разбираются. Высота конструкции варьируется от 1 до 3 метров, что позволяет использовать их в помещениях с потолками любой высоты. Некоторые модели выпускаются с антикоррозийным напылением между трубами. Слабое место трубчатых батарей — сварочные швы. В случае резкого повышения давления в трубах может возникнуть течь, поэтому такие конструкции лучше подключать к автономным системам обогрева.

Дизайнерская модель вертикального трубчатого радиатора

Выбирая настенные модели отопительных приборов, подумайте заранее, где именно вы будете их размещать. Нужно, чтобы отдача тепла была максимальной, и сама батарея удачно вписалась в пространство.

Оценив преимущества и недостатки различных материалов, вы сможете подобрать оптимальный вариант, устраивающий вас по внешнему виду, цене и качеству. Но мало правильно выбрать модель, срок службы отопительных приборов зависит и от монтажа, сделанного по правилам.

Особенности установки. Полезные советы

Установить радиаторы самостоятельно не так уж сложно. Необходимо учитывать, что вертикальные конструкции более громоздки и на их установку под потолком понадобится больше времени. Все настенные отопительные приборы вне зависимости от модели и особенностей дизайна крепятся к стене при помощи кронштейнов и подключаются либо к трубопроводу горячей воды, либо к сети электропитания.

Важно: если вы устанавливаете новую батарею на место старой, предварительно выровняйте стену.

На что нужно обращать внимание при монтаже вертикальных отопительных приборов:

• вертикальные модели тяжелее горизонтальных, поэтому располагать их нужно только на несущей стене;
• хорошо, если можно спрятать трубы в гипсокартонных конструкциях или утопить в штробах. Если же нет — подводите трубы к низу радиатора. Так конструкция будет смотреться эстетичнее;
• установите перемычку, регулирующую интенсивность тепла;
• обязательно устанавливайте дроссели и вентили, чтобы при надобности можно было полностью отключить радиатор;
• не стоит сочетать медные трубы с алюминием. Эти металлы образуют гальваническую пару в условиях солёной воды. Подводите алюминиевые радиаторы к горячему водоснабжению с помощью стальных или пропиленовых труб;
• модели из алюминия не подходят для электрических систем. Ток разрушает металл намного быстрее;
• воздушник устанавливается в верхней трубке в том случае, если подвеска находится в нижней части батареи;
• пропиленовые трубы, установленные внизу, могут не выдержать давления из-за того, что оно сосредоточено в нижней части радиатора. В этом случае необходима установка компенсатора для сглаживания расширения. Таким образом, трубы не деформируются под воздействием высоких температур;
• при необходимости покраски батарей выбирайте только термостойкие материалы. Это касается как красок, так и лаков.

Итог

Вертикальные радиаторы отопления — отличный выбор для обогрева жилого или коммерческого помещения. Широкий ассортимент размеров и форм конструкций и разнообразие материалов позволят монтировать отопительный прибор в любую систему отопления, как автономную, так и централизованную. Выбирайте вертикальные батареи с учётом функциональных особенностей помещения и климатических условий региона, в котором вы проживаете.

Выбрав и установив батарею по всем правилам, соблюдая рекомендации, вы можете быть уверены в том, что она не только будет служить вам много лет, но и обеспечит тёплую обстановку в квартире в зимний период времени.

Terma Hex Designer Radiator 1200 x 486 мм Медь 1180BTU | Дизайнерские радиаторы

Оценка 5 из 5 от zoefox565 из Красивый Мне очень нравится этот радиатор, он такой уникальный и красивый, он действительно меняет комнату. У меня не было этого достаточно, чтобы реально оценить надежность / производительность, но качество сборки выглядит неплохо.

Дата публикации: 2020-03-28

Как удалить воздух из радиатора?

Спросил: BE63

Сзади вверху находится небольшой спускной клапан.

Ответил: Terma Product Expert

Дата публикации: 27.03.2021

Размер

Подходит ли этот шестнадцатеричный радиатор Terma для гостиной? У вас есть размер побольше? Спасибо

Спросил: Olgius

Привет. Hex предлагает хорошую теплоотдачу, но ниже, чем у более стандартного дизайнерского радиатора. Мы предлагаем вам использовать калькулятор потребности в тепле, чтобы убедиться, что у вас правильный выход.В настоящее время Screwfix предлагает только эту модель высотой 1220 мм, но родственная компания B&Q предлагает более высокую модель Hex высотой 1700 мм.

Ответил: Terma Product Expert

Дата публикации: 2020-10-23

Какой клапан мне для этого нужен?

У меня есть радиатор Terma Hex и настенные крепления. Мне нужно знать, какой клапан мне нужен, а также нужны ли мне какие-либо другие крепления.

Спросил: ChambersJ

Привет.Если вы хотите, чтобы клапаны соответствовали изображениям, купите Screwfix код 279HR или 232HR (угловая и прямая версии). Тогда защитная крышка трубы 352HR.

Ответил: Terma Product Expert

Дата публикации: 2020-10-03

Ориентация

Можно ли установить его сбоку, чтобы он был шире, чем высокий?

Спросил: NavyMetallic

Привет.Модель Hex должна быть установлена ​​вертикально или горизонтально в зависимости от купленной модели. Модель Hex на Screwfix — только вертикальная. Terma предлагает горизонтальную версию, но в настоящее время она не продается через Screwfix. Это может быть добавлено со временем. Если потребуется, его необходимо будет получить через другого розничного продавца. Вы можете просмотреть полный ассортимент на Радиаторы Terma https://en.termaheat.com/grzejnik/hex

Ответил: Terma Product Expert

Дата публикации: 2020-08-21

Привет, радиатор этого типа выпирает из стены или пола, или он не является обязательным.Мне нужно установить один, он заказан, но мне нужно отсортировать сантехнику, чтобы столяр мог отсортировать пол. Спасибо

Спросил: Микиадж

Привет. В этом случае имеет значение тип клапана, установленного на радиаторе. Эта модель имеет 50-миллиметровое расстояние между центрами труб, поэтому лучше использовать 50-миллиметровый встроенный клапан (такой же, как на изображениях радиаторов). Если ваши трубы выходят из стены, используйте угловой клапан — Screwfix, код 279HR. Или, если трубопровод проходит через пол, используйте прямой клапан — Screwfix Code — 232HR.

Ответил: Terma Product Expert

Дата публикации: 2020-08-12

Спецификация
Марка	Terma
БТЕ	1180 БТЕ
BTU Band	Менее 2000
Присоединительный размер	15 мм
Строительные материалы (сантехника)	Сталь
Дельта Т	Дельта Т50 ° C
Гарантия производителя	8-летняя гарантия производителя (применяются положения и условия)
Макс.Рабочее давление	10 бар
Макс. Рабочая температура	95 ° С
Название модели	шестигранник
Кол-во профилей радиатора	Одноместный
№ разделов	2
Ориентация	Вертикальный
Размер упаковки	1
Основной цвет	Медь
Штук в упаковке / ящике	1
Выходная мощность (Вт / кВт)	346 Вт
Высота продукта	1200 мм
Тип продукта	Дизайнерский радиатор
Ширина продукта	486 мм
Проекция со стены (стандартный кронштейн)	от 140 до 148 мм
Принадлежности для радиатора в комплекте	Кронштейны, настенные крепления, заглушки и вентиляционные отверстия в комплекте
Кронштейны для радиатора в комплекте	Кронштейны в комплекте
Покрытие и отделка радиатора	с порошковым покрытием
Цвет радиатора	Медь
Диапазон высоты радиатора	800-1399 мм
Содержание воды в радиаторе	2.4 литра
Ширина полосы радиатора	301-500 мм
Подходящая система	Подходит для всех систем
Испытательное давление	13 бар
Общий вес продукта	7 кг
От стены до центра (стандартный кронштейн)	55 мм

Состав продукта

Радиатор, кронштейны, настенные крепления и заглушка и вентиляция.

Загрузки

Руководство пользователя

* Доставляется напрямую от наших поставщиков в течение количества рабочих дней, указанных на кнопке доставки

6 лучших вертикальных радиаторов | Только радиаторы

Универсальные, декоративные и обязательно будут предметом обсуждения на званых обедах, вертикальные радиаторы являются популярным дополнением ко многим домам благодаря тому, что они чертовски великолепно выглядят.

Вертикальные радиаторы — это немного более современная альтернатива классическим горизонтальным радиаторам, они бывают разных размеров, отделки и стилей с дополнительным бонусом в виде экономии ценного пространства на стене.

Горизонтальные радиаторы может быть трудно втиснуть вокруг вашего дома, особенно в комнатах, где мебель обычно прикреплена к стенам (ванные комнаты и кухни, мы смотрим на вас!). Использование вертикального стенового пространства с помощью высокого и тонкого радиатора освобождает горизонтальное пространство на стенах, а также добавляет стильности комнате.

Они так же хороши, как горизонтальные радиаторы?

Вопреки распространенному мнению, вертикальные радиаторы работают так же хорошо, как и их горизонтальные аналоги. Опасения, что вертикальные радиаторы (особенно более узкие) менее эффективны из-за того, что тепло поднимается к потолку, понятно, но неверно!

Наука доказала, что вертикальные радиаторы на самом деле столь же эффективны: 5000 БТЕ по вертикали работают точно так же, как 5000 БТЕ по горизонтали. Ура!

Что мне нужно учесть перед выбором вертикального радиатора?

Как и горизонтальный радиатор, вертикальные радиаторы бывают разных стилей с множеством доступных дизайнерских опций, поэтому важно знать, какой стиль вы предпочитаете, прежде чем погрузиться в него.

Столбчатые радиаторы выглядят наиболее традиционно, с длинными трубками, соединенными вверху и внизу. Они часто выглядят немного короче, поэтому хорошо сочетаются с более традиционно оформленным домом.

Плоские вертикальные радиаторы обычно состоят из большого тонкого контейнера, который наполняется горячей водой, а двухпанельный — это два таких контейнера, расположенные вплотную друг к другу. Они ультрасовременны и отлично смотрятся, если в вашем доме более минималистичный дизайн.

Наконец, конвекторные радиаторы — это панельные радиаторы с добавлением конвекционных ребер между панелями (или за панелью, если радиатор один).Благодаря своему дизайну они немного лучше распределяют тепло в больших помещениях, поэтому являются нашим выбором номер один, если в вашем доме немного прохладнее. Кроме того, они, как правило, очень дешевы и доступны.

После того, как вы выберете понравившийся вам стиль, убедитесь, что у вас достаточно места на стене — как по горизонтали, так и по вертикали. Радиаторы большего размера, вероятно, будут выделять больше тепла, однако используемый материал также может повлиять на мощность — так что только то, что вам может понадобиться купить вертикальный радиатор немного меньшего размера, не означает, что вы навсегда застряли в прохладной гостиной!

Чтобы узнать, какая тепловая мощность требуется вашей комнате, воспользуйтесь нашим удобным калькулятором BTU.

Низкоуглеродистая сталь, как правило, имеет низкую стоимость, но более дорогой алюминий сразу нагревается и охлаждается, а также является легким. Не существует правильного или неправильного выбора, но это все вопросы, которые вы должны задать себе. Ознакомьтесь с нашим подробным руководством , чтобы выбрать идеальный радиатор, прежде чем расстаться с деньгами.

Итак, приступим. Мы тщательно выбрали 6 наших любимых вертикальных радиаторов, которые помогут вам обогреть свой дом стильно. Мы выбрали разные размеры, дизайн и цены, поэтому обязательно найдется тот, который вам понравится.

От ультрасовременных до более традиционных — вот 6 наших лучших вертикальных радиаторов, которые гарантированно поднимут ваше отопление на новый уровень.

Metro Вертикальный радиатор, белый | Дизайнерские радиаторы

Как оплатить покупку?

• 1 Добавьте товары, которые хотите добавить в корзину, и перейдите к оформлению заказа
• 2 В способах оплаты выберите «Klarna Bank AB», затем вы можете выбрать нужный вариант финансирования.
• 3 Вам будет предложено заполнить простую онлайн-заявку, это быстро и легко, и вы получите решение в течение нескольких секунд.НЕТ документов, которые нужно размещать, и НЕ требуется физической подписи!

Калькулятор беспроцентного кредита

Введите общую сумму, которую вы хотите потратить, выберите, сколько месяцев вы хотите платить, воспользуйтесь нашей бездепозитной сделкой или, если хотите, вы можете указать депозит в размере до 50% от общей стоимости заказа. Обратите внимание, что для 24-месячного кредита требуется минимальный залог в размере 20%.

1

Введите сумму, которую вы
хотели бы вы потратить

3

Депозит (необязательно)
Макс. 50% от общих затрат
Мин. 20% от общих затрат

Ваша финансовая сводка

Общая сумма
, чтобы потратить £

Залог £ Залог

Сумма кредита
£

Срок Срок Месяцы

Ежемесячный
Оплата £ Ежемесячный платеж

Типичная годовая процентная ставка Типичная годовая процентная ставка%

Общая сумма
к оплате, включая залог 9000 фунтов стерлингов3

Как оплатить покупку?

• 1 Добавьте товары, которые хотите добавить в корзину, и перейдите к оформлению заказа
• 2 В способах оплаты выберите «Klarna Bank AB», затем вы можете выбрать нужный вариант финансирования.
• 3 Вам будет предложено заполнить простую онлайн-заявку, это быстро и легко, и вы получите решение в течение нескольких секунд.НЕТ документов, которые нужно размещать, и НЕ требуется физической подписи!

Классический кредитный калькулятор

Введите общую сумму, которую вы хотите потратить, выберите, сколько месяцев вы хотите платить, воспользуйтесь нашей бездепозитной сделкой или, если хотите, вы можете указать депозит в размере до 50% от общей стоимости заказа.

1

Введите сумму, которую вы
хотели бы вы потратить

3

Депозит (необязательно)
Макс. 50% от общей суммы расходов

Ваша финансовая сводка

Общая сумма
, чтобы потратить £

Залог £ Залог

Сумма кредита
£

Срок Срок Месяцы

Ежемесячный
Оплата £ Ежемесячный платеж

Типичная годовая процентная ставка Типичная годовая процентная ставка%

Общая сумма
к оплате, включая залог 9000 фунтов стерлингов3

Urban Двухпанельный вертикальный радиатор | Антрацит

Как оплатить покупку?

• 1 Добавьте товары, которые хотите добавить в корзину, и перейдите к оформлению заказа
• 2 В способах оплаты выберите «Klarna Bank AB», затем вы можете выбрать нужный вариант финансирования.
• 3 Вам будет предложено заполнить простую онлайн-заявку, это быстро и легко, и вы получите решение в течение нескольких секунд.НЕТ документов, которые нужно размещать, и НЕ требуется физической подписи!

Калькулятор беспроцентного кредита

Введите общую сумму, которую вы хотите потратить, выберите, сколько месяцев вы хотите платить, воспользуйтесь нашей бездепозитной сделкой или, если хотите, вы можете указать депозит в размере до 50% от общей стоимости заказа. Обратите внимание, что для 24-месячного кредита требуется минимальный залог в размере 20%.

1

Введите сумму, которую вы
хотели бы вы потратить

3

Депозит (необязательно)
Макс. 50% от общих затрат
Мин. 20% от общих затрат

Ваша финансовая сводка

Общая сумма
, чтобы потратить £

Залог £ Залог

Сумма кредита
£

Срок Срок Месяцы

Ежемесячный
Оплата £ Ежемесячный платеж

Типичная годовая процентная ставка Типичная годовая процентная ставка%

Общая сумма
к оплате, включая залог 9000 фунтов стерлингов3

Как оплатить покупку?

• 1 Добавьте товары, которые хотите добавить в корзину, и перейдите к оформлению заказа
• 2 В способах оплаты выберите «Klarna Bank AB», затем вы можете выбрать нужный вариант финансирования.
• 3 Вам будет предложено заполнить простую онлайн-заявку, это быстро и легко, и вы получите решение в течение нескольких секунд.НЕТ документов, которые нужно размещать, и НЕ требуется физической подписи!

Классический кредитный калькулятор

Введите общую сумму, которую вы хотите потратить, выберите, сколько месяцев вы хотите платить, воспользуйтесь нашей бездепозитной сделкой или, если хотите, вы можете указать депозит в размере до 50% от общей стоимости заказа.

1

Введите сумму, которую вы
хотели бы вы потратить

3

Депозит (необязательно)
Макс. 50% от общей суммы расходов

Ваша финансовая сводка

Общая сумма
, чтобы потратить £

Залог £ Залог

Сумма кредита
£

Срок Срок Месяцы

Ежемесячный
Оплата £ Ежемесячный платеж

Типичная годовая процентная ставка Типичная годовая процентная ставка%

Общая сумма
к оплате, включая залог 9000 фунтов стерлингов3

Городской вертикальный двухпанельный радиатор белого цвета

Как оплатить покупку?

• 1 Добавьте товары, которые хотите добавить в корзину, и перейдите к оформлению заказа
• 2 В способах оплаты выберите «Klarna Bank AB», затем вы можете выбрать нужный вариант финансирования.
• 3 Вам будет предложено заполнить простую онлайн-заявку, это быстро и легко, и вы получите решение в течение нескольких секунд.НЕТ документов, которые нужно размещать, и НЕ требуется физической подписи!

Калькулятор беспроцентного кредита

Введите общую сумму, которую вы хотите потратить, выберите, сколько месяцев вы хотите платить, воспользуйтесь нашей бездепозитной сделкой или, если хотите, вы можете указать депозит в размере до 50% от общей стоимости заказа. Обратите внимание, что для 24-месячного кредита требуется минимальный залог в размере 20%.

1

Введите сумму, которую вы
хотели бы вы потратить

3

Депозит (необязательно)
Макс. 50% от общих затрат
Мин. 20% от общих затрат

Ваша финансовая сводка

Общая сумма
, чтобы потратить £

Залог £ Залог

Сумма кредита
£

Срок Срок Месяцы

Ежемесячный
Оплата £ Ежемесячный платеж

Типичная годовая процентная ставка Типичная годовая процентная ставка%

Общая сумма
к оплате, включая залог 9000 фунтов стерлингов3

Как оплатить покупку?

• 1 Добавьте товары, которые хотите добавить в корзину, и перейдите к оформлению заказа
• 2 В способах оплаты выберите «Klarna Bank AB», затем вы можете выбрать нужный вариант финансирования.
• 3 Вам будет предложено заполнить простую онлайн-заявку, это быстро и легко, и вы получите решение в течение нескольких секунд.НЕТ документов, которые нужно размещать, и НЕ требуется физической подписи!

Классический кредитный калькулятор

Введите общую сумму, которую вы хотите потратить, выберите, сколько месяцев вы хотите платить, воспользуйтесь нашей бездепозитной сделкой или, если хотите, вы можете указать депозит в размере до 50% от общей стоимости заказа.

1

Введите сумму, которую вы
хотели бы вы потратить

3

Депозит (необязательно)
Макс. 50% от общей суммы расходов

Ваша финансовая сводка

Общая сумма
, чтобы потратить £

Залог £ Залог

Сумма кредита
£

Срок Срок Месяцы

Ежемесячный
Оплата £ Ежемесячный платеж

Типичная годовая процентная ставка Типичная годовая процентная ставка%

Общая сумма
к оплате, включая залог 9000 фунтов стерлингов3

Вертикальный радиатор: как это работает

1 сентября 2013 г. 8:00, Джереми Рак, PE

В основе передачи каждого радиосигнала лежит антенна, а самой простой конструкцией является диполь.Дипольная антенна настолько проста, что полуволновая версия почти во всех случаях используется в качестве ориентира для других антенн. В тех случаях, когда диполь не используется в качестве эталона, вместо него используется его родственник — теоретический изотропный излучатель.

Вертикальный излучатель, как следует из его названия, представляет собой металлическую массу, обычно это башня в мире радиовещания, начинающаяся на высоте, близкая к уровню земли, и продолжающаяся вертикально до некоторой высоты. Этот элемент возбуждается определенным образом, причем наиболее распространенными являются последовательная и шунтирующая топологии.Если полуволновой диполь является стандартом, по которому сравнивается большинство других антенн, то точкой отсчета для вертикальных антенн является четвертьволновая вертикальная антенна.

Частота, умноженная на длину волны, эквивалентна скорости света, что приводит к обратно пропорциональной зависимости между двумя величинами. Таким образом, когда увеличивается либо частота, либо длина волны, другой должен уменьшаться, чтобы произведение двух оставалось эквивалентным скорости света. Следовательно, длина волны будет варьироваться в зависимости от местоположения циферблата.

Мыслить масштабно

В FM четверть длины волны изменяется примерно на шесть дюймов в диапазоне 20 МГц. В AM-диапазоне, однако, четверть длины волны колеблется от чуть менее 145 футов при 1700 кГц до колоссальных 464 футов при 530 кГц. Итак, теоретически говоря, ваш 464-футовый стали на 530 кГц будет работать так же, как и ребята на дороге на 1700 кГц, имея всего 145 футов башни. Два таких объекта для заданного уровня мощности, конечно, будут иметь совершенно разные зоны обслуживания, но эти различия связаны с другими факторами, которые мы обсудим позже.

Вы можете услышать, как ваш инженер-консультант называет высоту башен и расстояние между ними в градусах. Действительно, при более внимательном рассмотрении лицензий и разрешений на строительство, выданных Комиссией, также используется это обозначение. Помните, что распространяющаяся радиоволна представляет собой синусоидальную волну, которая представляет собой повторяющееся колебание, и ее можно представить себе как круг. Вращение на 360 градусов по кругу вернет вас в исходное положение. Таким образом, четверть длины волны равна одной четвертой окружности или 90 градусов, полуволны — 180 градусов и так далее.

Распределение тока в вертикальном излучателе обычно соответствует синусоидальному или синусоидальному распределению. Для теоретических вертикальных антенн точка максимального тока падает на 90 градусов ниже вершины мачты, в то время как на практике это не произойдет так далеко вниз из-за скорости распространения, которая увеличивается с увеличением поперечного сечения мачты. Напряжение в опоре имеет тенденцию к распределению косинуса, которое, по сути, представляет собой синусоидальную волну, смещенную на 90 градусов. Таким образом, положение с максимальным током соответствует местоположению с минимальным напряжением.Это изменение в распределении тока позволяет управлять излучением в вертикальной плоскости и является одним из методов, используемых для достижения соответствия распределения с проектами DA.

Рис. 1. Теоретическое распределение тока и напряжения на вертикальном излучателе. Щелкните изображение, чтобы увеличить.

Поддерживать актуальность

Ток в антенне, конечно, очень важная величина для нас, инженеров по радиовещанию. Для ненаправленной станции произведение квадрата тока базы и составляющей сопротивления импеданса опоры дает входную мощность антенны.Так возник термин I2R, над которым шутят, и происходит от применения закона Ома, заключенного в применении первого закона Джоуля. Первый закон Джоуля гласит, что мощность — это напряжение, умноженное на ток, а по закону Ома напряжение — это ток, умноженный на сопротивление, таким образом, мощность — это ток, умноженный сам на себя, на это произведение, умноженное на сопротивление.

Если задуматься над этим немного глубже, должно быть ясно, что если напряжение и ток в вышке различаются по высоте, а сопротивление, или, вернее, импеданс, является отношением напряжения и тока в антенне, тогда импеданс башни также будет отличаться по высоте.На самом деле это так, и каждый радиатор будет иметь собственное характеристическое сопротивление. Теоретически стандартная четвертьволновая мачта будет иметь базовое сопротивление около 37 Ом и нулевое реактивное сопротивление при условии идеально проводящей системы заземления. В действительности, однако, система заземления не работает идеально, что в сочетании с другими локализованными факторами на практике искажает импеданс от этого значения. Поскольку высота радиатора изменяется от этой точки, импеданс, конечно, будет колебаться. Более короткие башни будут иметь тенденцию приводить к более низким значениям импеданса, в то время как обратное, конечно, будет верным для более высоких элементов.

Хотя импеданс мачты может несколько различаться между ее неактивным и активным состояниями, гораздо большие изменения будут происходить, когда излучатель является элементом направленной решетки. Когда массив активен, элементы взаимно соединяются на основе соотношений токов и фазовых сдвигов в элементах в сочетании с геометрией массива, что дает набор импедансов точки возбуждения. В некоторых массивах геометрия и соотношения создают условия, при которых импеданс одной или нескольких опор отрицателен по величине.Многие инженеры, как правило, интуитивно реагируют на «негативную башню» и могут даже подумать о том, чтобы приобрести чеснок, который станет частью их гардероба, или носить с собой серебряные боеприпасы. Отрицательная башня просто возвращает мощность обратно в фазор, а не от фазора, и это довольно обычное явление. Нестабильность в массивах с отрицательными опорами, обычно являющаяся причиной пренебрежительных комментариев, чаще всего является функцией близости импеданса к нулю Ом, а не знаком импеданса.

В любом случае полное сопротивление излучателя никогда не будет точно соответствовать характеристическому значению линии или расчетному значению передатчика. Здесь вступает в игру блок настройки антенны (ATU) или блок антенной связи (ACU), по вашему выбору. Это устройство представляет собой сеть пассивных компонентов, которая преобразует импеданс линии передачи в импеданс опоры с определенным фазовым сдвигом. Компонентами, используемыми для создания этих сетей, являются конденсаторы и катушки индуктивности, так как их теоретическая мощность рассеяния равна нулю.

Увеличение высоты элемента также приведет к увеличению эффективности радиатора, но только до определенного предела. Эффективность излучателя — это напряженность поля без ослабления, которое он будет генерировать на некотором расстоянии. Исторически в качестве этого расстояния использовалась миля, но в настоящее время Комиссия использует километр в качестве стандарта. Примерно до 190 градусов по высоте (длина волны 0,53) напряженность поля от антенны будет увеличиваться. Выше этой точки напряженность поля на уровне земли будет продолжать увеличиваться с меньшей скоростью, и появится лепесток с большим углом на 60–70 градусов над горизонтом.Выше примерно 5/8 длины волны или 225 градусов высокоугловой лепесток увеличивается с большей скоростью, а излучаемая напряженность поля под низкими углами, которая необходима для местного покрытия, быстро падает. Эта надоедливая синусоида возникает снова.

Вертикальный радиатор — это определенно проверенная временем концепция, которая на протяжении многих лет очень хорошо служила нам как телевещательным компаниям. Даже в наши дни повсеместной вычислительной мощности и доступности информации с ними все еще связана определенная загадка.Я думаю, что в конечном итоге это хорошо, поскольку это продолжает, по крайней мере, в некоторой степени, продвижение романтизма, которым является радио.

Рак — главный инженер компании Jeremy Ruck and Associates, Кантон, Иллинойс.

сентябрь 2013

Цифровые испытательные устройства, восстановление Red River Radio, объяснение вертикальных радиаторов, полевой отчет о Tieline Merlin Plus, Z100 отмечает 30-летие и более….

Подписка

Чтобы получать больше подобных новостей и быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.

Maid O ‘Mist # 41-M 1/8 «Вертикальный пароотводчик радиатора (прямой хвостовик): Amazon.com: Industrial & Scientific

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• Соединение по размеру: прямой хвостовик 1/8 дюйма
• Рабочее давление: до 6 фунтов на квадратный дюйм
• Максимальное давление: 10 фунтов на квадратный дюйм

]]>

---

Характеристики

Фирменное наименование	Maid-O’-Mist
Ean	0685296022518
Максимальное давление	10.00 фунтов на квадратный дюйм
Кол-во позиций	1
Номер детали	# 41M18ASV
Диапазон давления	0–10 фунтов на квадратный дюйм
Код UNSPSC	40141600
UPC	685296022518

---

.

No related posts.
