Бойлеры косвенного нагрева бак в баке

Технология «бак в баке», используемая в бойлерах косвенного нагрева, является сравнительно новой. Она подразумевает отсутствие традиционных змеевиков, по которым протекает горячий теплоноситель. Тем самым обеспечивается высокая скорость подготовки воды в контуре ГВС. Основные преимущества технологии:

• Высокая производительность бойлеров;
• Большая площадь нагрева, по сравнению со змеевиками;
• Равномерный прогрев воды по всему объёму;
• Улучшенная антибактериальная защита за счёт отсутствия холодных зон;
• Конструкционная простота бойлеров;
• Повышенная надёжность оборудования.

Производительность бойлеров косвенного нагрева с системой «бак в баке» обеспечивается за счёт большой площади обогрева – внутренний бак выступает большим теплообменником, омываясь горячим теплоносителем сразу со всех сторон. Этот же фактор обеспечивает равномерность прогрева и защиту от бактерий за счёт отсутствия холодных с трудом прогреваемых участков.

Бойлеры косвенного нагрева, выполненные по технологии «бак в баке», не нуждаются в электропитании. Они берут тепловую энергию от отопительного контура. Управление подачей теплоносителя осуществляется с помощью встроенных термостатов, управляющих трёхходовыми клапанами или циркуляционными насосами. Температура горячей воды отображается на встроенных термометрах. Бойлеры совместимы с котлами любых типов и обеспечивают максимально быструю подготовку горячей воды. В отдельных моделях предусмотрена установка ТЭНов для поддержки температуры или работы водонагревателей косвенного нагрева в тёплое время года.

Данные бойлеры представлены в продаже множеством моделей. Их внутренние баки изготавливаются из нержавеющей стали, отвечающей за дополнительную защиту от коррозии. В отдельных моделях представлены фланцы для установки ТЭН и контуры рециркуляции для мгновенной подачи горячей воды в кран. Бойлеры представлены в напольных и настенных вариантах различного объёма.

Купить бойлеры косвенного нагрева, изготовленные с использованием технологии «бак в баке» вы сможете в интернет-магазине Теплодвор. Подберите подходящую по объёму и характеристикам модель с помощью удобного каталога, а мы доставим её по Москве и России, сопроводив гарантией. Также в продаже представлены материалы и аксессуары для подключения бойлеров к отопительным системам и монтажа трубопроводов.

Что такое бойлер косвенного нагрева и зачем он нужен?

Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Что такое бойлер косвенного нагрева и зачем он нужен?

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

• корпус бойлера;
• утеплитель;
• бак, выполненный из нержавеющей стали;
• термометр;
• теплообменник;
• магниевый анод.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ.

На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Принцип работы устройства

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный.

Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Достоинства и недостатки системы

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

1. Способность нагревать воду в больших количествах.
2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

• умывание – 6-16 л;
• мытье посуды – 20-25 л;
• душ – 60-85 л;
• принятие ванны – 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

Как и какой бойлер косвенного нагрева выбрать для дома? | Stout

Критерии выбора

Объем бака

Устройство теплообменника

Наличие ТЭН

Материал бака

Рабочее давление

Лучшие модели STOUT в зависимости от объема

Какой бойлер косвенного нагрева лучше: с баком из нержавеющей стали, с титановым или эмалированным покрытием?

Нержавеющая сталь

Титановые баки

Эмалированные баки

Какой бойлер выбрать в зависимости от давления воды

Какой бойлер косвенного нагрева выбрать из каталога: выводы

Если в частном доме или квартире некачественное отопление, проблему решает котел. Но не всегда одного такого оборудования достаточно для обеспечения еще и систем ГВС. Необходимо подключать дополнительные устройства. Давайте вместе разберемся, как выбрать бойлер косвенного нагрева – один из приборов, позволяющих обеспечить всех членов семьи горячей водой.

Множество повседневных дел трудно осуществить без использования горячей воды:

• принятие ванны, душа, купание детей;
• стирка одежды и белья, особенно из деликатной ткани;
• приготовление пищи;
• уборка дома, мытье полов;
• мойка посуды.

Это только основные задачи, с которыми люди сталкиваются ежедневно. И в каждом случае необходима горячая вода в достаточно больших объемах.

Если в доме отсутствует центральная подача горячей воды или вы недовольны ее качеством, выручает бойлер косвенного нагрева. Благодаря использованию этого устройства удается наладить стабильную и бесперебойную подачу горячей воды для обеспечения нескольких точек водоразбора, для частного использования. Постараемся разобраться, как выбрать хороший бойлер косвенного нагрева и на что следует обращать внимание.

Критерии выбора

Прежде всего не стоит путать бойлеры косвенного нагрева с водонагревателями. Водонагреватели работают только от электричества, устройства данного типа долго набирают температуру, затрачивая при этом большое количество электроэнергии. Бойлеры – это накопительные устройства различных модификаций, осуществляющие нагрев воды через трубчатый теплообменник, установленный внутри бака, при помощи которого осуществляется передача тепла от теплоносителя нагреваемой воде.

Чтобы понять, какой бойлер косвенного нагрева лучше, необходимо оценить его возможности по нескольким ключевым критериям.

Объем бака

Этот параметр зависит от того, какой котел работает в общем контуре, а также от ежедневной потребности в горячей воде. Если выбрать неподходящий объем, это может привести к тому, что не получится одновременно использовать горячую воду в нескольких точках водозабора.

Объем бака рассчитывается с тем учетом, что на каждого потребителя должно приходиться около 80 литров. С применением такого бойлера удается свободно принимать ванну или мыть посуду, не беспокоясь о том, что температура воды в определенный момент окажется некомфортной.

Устройство теплообменника

Следующий важный параметр – тип исполнения теплообменника. Эти узлы выпускаются в 2 стандартных вариантах:

• один бак внутри другого – во внутреннем находится вода, а во внешнем контуре циркулирует теплоноситель, который и нагревает эту воду;
• в ассортименте STOUT представлены бойлеры со змеевиком – вода внутри бака нагревается посредством нагревательного элемента – спирального змеевика, в большинстве моделей он один, но есть баки объемом 300 литров с двумя теплообменниками.

Наличие ТЭН

Если вы намерены использовать горячую воду круглый год, независимо от сезонности, важно учитывать, присутствует ли в приборе ТЭН. Когда недоступна подача альтернативного теплоносителя, оборудование будет работать от электросети подобно обычному электрическому бойлеру.

Материал бака

Рынок предлагает три главных версии – нержавеющая сталь, эмалированное или титановое покрытие. Чтобы определить, какой из вариантов бака бойлера косвенного нагрева выбрать, стоит учесть антикоррозийные свойства и стоимость каждого из вариантов.

Рабочее давление

Особенно важно смотреть на эту характеристику, если подыскиваете бойлер для установки в квартире или частном доме. Все модели бойлеров STOUT работают при давлении до 6 бар и дополнительно укомплектованы предохранительным клапаном, защищающим оборудование от разрушения при перепадах давления.

Лучшие модели STOUT в зависимости от объема

Среди бойлеров косвенного нагрева STOUT вы найдете массу вариантов оборудования с различными вариантами исполнения и объемами баков.

Предлагаем обзор четырех самых популярных моделей накопительных водонагревателей:

1. 75 литров. Прибор сравнительно небольшого объема с уникальным дизайном корпуса. Может нагреваться от котлов и ТЭНа мощностью 2,4 кВт, подолгу сохраняя необходимую температуру воды. Бойлер оснащен теплоизоляцией без применения фреона, покрыт высокотемпературной эмалью, оборудован активным магниевым анодом для надежной защиты от коррозии и продления срока эксплуатации.
2. 100 литров. Многофункциональный бойлер STOUT, способный работать от разных источников энергии нагрева. Устанавливается в систему с трехходовым клапаном, с помощью которого удобно управлять насосом и температурой бойлера. Оснащен линией рециркуляции. Нагреватель имеет современный эстетичный вид, оснащен пластиковой крышкой, за счет которой использование и обслуживание становятся безопаснее и удобнее.
3. 150 литров. Аппарат объемом 150 литров изготовлен из прочных материалов, внутренняя плоскость бака и теплообменник покрыты высокотемпературной стеклоэмалью, которая препятствует развитию коррозии и на десятки лет продлевает срок эксплуатации. Устройство рассчитано на нагрев от различных источников энергии, на его поверхностях предусмотрены ответные элементы для подключения электрических ТЭНов. В приборе присутствует линия рециркуляции. Оборудование выполнено в соответствии с современными тенденциями дизайна, имеет эстетичный корпус с термоизоляцией, отлично вписывающийся в любое помещение.
4. 200 литров. Бойлер с высоким показателем энергоэффективности, способный обеспечить нагрев воды от разных традиционных источников энергии. Выполнен из высокопрочных современных материалов, внутренняя плоскость бака и теплообменник покрыты высокотемпературной эмалью, благодаря которой обеспечивается надежная защита конструкции от коррозии. Для поддержания установленной температуры требуется установка в систему с бойлером трехходового клапана с сервоприводом. Пластиковая крышка позволяет не только скрыть электрические подключения, но и обеспечить безопасность использования бойлера.

При выборе варианта оборудования учитывайте, сколько человек будет пользоваться горячей водой. Также нелишне обратить внимание на другие эксплуатационные характеристики бойлера: например, материал также должен соответствовать расчетным параметрам.



Какой бойлер косвенного нагрева лучше: с баком из нержавеющей стали, с титановым или эмалированным покрытием?

Все три варианта разработаны с одной целью – обеспечение антикоррозийной защиты устройства и, как следствие, продление его срока работы. Но у каждого типа есть свои особенности, разобраться в которых рядовому покупателю бывает трудно. Рассмотрим возможности всех версий и попробуем определить, какая из них оптимальна.

Нержавеющая сталь

Бойлеры с внутренним баком из нержавейки относятся к разряду дорогостоящих. У немагнитной стали стойкость к образованию коррозии обеспечивается присутствием в ее составе легирующих компонентов – никеля, свинца, алюминия, хрома или олова. За счет их присутствия в стальном сплаве образуется плотный защитный антикоррозийный слой. В итоге бак ничем дополнительно не покрывают, и вода контактирует непосредственно с нержавеющей сталью его стенок.

Устройства подобного рода стоят дорого, но не это главный недостаток. Дело в том, что их собирают методом сварки. В результате неизбежно остаются сварные швы. А это – главное уязвимое место. Поскольку в зоне соединения нарушается изначальная структура нержавеющего материала, именно здесь коррозия все-таки образуется со временем. Современные производители в стремлении избежать подобных проблем применяют все новые технологии сварки, но полностью исключить вероятность образования коррозии не удается.

Титановые баки

Подобные устройства встречаются редко, потому что в принципе относятся к малочисленной категории. Поверхности баков покрываются легким и устойчивым к агрессивным средам металлом путем электростатики. В итоге бак приобретает довольно надежный слой защиты от коррозии.

Баки с титановым покрытием способны стабильно работать при довольно высоких температурах, при этом нет никакой опасности, что покрытие из титана отслоится – это исключено благодаря его повышенной адгезии и прочности. Но сварные швы подводят и в этом случае.

Коррозия проявляется именно в местах сварки стыков: как и в случае с нержавейкой, целостность покрытия нарушается. Соответственно, небольшие участки основного материала бака не защищены от прямого контакта с водой. По истечении сравнительно небольшого срока эксплуатации в баках с титановым покрытием также может образоваться коррозия. В совокупности с высокой стоимостью таких устройств это свойство заставляет поискать другие варианты.

Эмалированные баки

Остается последний тип – баки с эмалированными стенками. Они изготавливаются из обычной стали, которая покрывается высокопрочной стеклоэмалью. Например, в каталоге STOUT к таким приборам относится настенный бойлер на 150 литров.

Специальная стеклоэмаль – это инертный материал, устойчивый не только к образованию коррозии, но и к высоким температурам. Ее состав разрабатывается с учетом коэффициента линейного расширения металла при нагреве. Эта характеристика должна совпадать у металла и эмали, чтобы последняя не потрескалась при первом же использовании.

Во избежание нарушения целостности покрытия эмалированные баки комплектуются магниевым анодом. Он нужен, чтобы защитить металл от коррозии: анод окисляется вместо него во время электрохимических процессов.

Эмалированные баки получаются долговечными при вполне приемлемой цене. Состав покрытия можно испортить только слишком агрессивными средами, которых в баке попросту не бывает. Кроме того, эмаль гораздо проще очищать от загрязнений во время профилактических работ, чем нержавеющую сталь или титановый слой: достаточно воспользоваться обычным моющим средством, чтобы убрать с эмалированной поверхности все лишнее.

Какой бойлер выбрать в зависимости от давления воды

Рабочее давление воды – характеристика, которая показывает, какую максимальную нагрузку способно выдержать оборудование при работе.

Для защиты от теплового расширения воды и компенсации давления в систему ГВС с бойлерами косвенного нагрева рекомендуется установка расширительного бака. При нагреве объем воды естественным образом увеличивается, и возрастает давление. В результате возникают излишки воды, которым в иной ситуации некуда было бы деться. Бак при этом постепенно набирает в себя прибавившуюся воду, чтобы давление в системе пришло в норму. Кроме того, приборы похожим путем компенсируют давление воздуха с помощью предохранительного клапана.

Чем больше величина максимально допустимого давления в бойлере косвенного нагрева, тем он практичнее и безопаснее в использовании. Главное – выбирать продукцию с запасом давления, иначе при его избытке устройство может взорваться. Производители предлагают самые разные варианты устройств с максимальным рабочим давлением 0,1 мПа, 0,2 мПа и т.д. Выбор зависит от условий эксплуатации оборудования. Но лучше всего воспользоваться универсальным прибором с большим запасом прочности.

В ассортименте STOUT представлены приборы, рабочее давление в которых составляет не менее 0,6 мПа или 6 бар. К таким устройствам относится, например, напольный бойлер на 100 литров. Обратите внимание на эту модель, оцените ее технические и эксплуатационные характеристики и решите, подходит ли она для вашей  системы.

Какой бойлер косвенного нагрева выбрать из каталога: выводы

Чтобы грамотно выбрать бойлер косвенного нагрева, необходимо принимать во внимание несколько стандартных параметров. Они могут меняться в зависимости от того, сколько человек будет пользоваться устройством, в каких условиях, каков бюджет на приобретение.

Важно смотреть на такие ключевые характеристики, как:

• объем бака;
• устройство теплообменника;
• наличие ТЭН;
• материал бака;
• максимальное рабочее давление.

Ознакомьтесь с каталогом продукции STOUT, где вы найдете несколько надежных моделей оборудования для разнообразных жизненных ситуаций. Какой бы товар ни был выбран, в любом случае вы получаете сертифицированный агрегат, выполненный в соответствии с международными стандартами качества. Оборудование STOUT обеспечит всех членов семьи стабильной подачей горячей воды в необходимом объеме.

Наши покупатели больше не испытывают неудобств, связанных с перебоями подачи горячей воды в централизованной системе и при обустройстве систем ГВС в частном доме. Благодаря бойлерам косвенного нагрева STOUT вы всегда сможете принимать душ с водой комфортной температуры и заниматься хозяйственными делами.

При возникновении вопросов, связанных с приобретением продукции STOUT, свяжитесь с нашими менеджерами по телефону или электронной почте. Они помогут сориентироваться в ассортименте и выбрать бойлер косвенного нагрева в полном соответствии с вашими требованиями и возможностями. Организуем оптовые поставки товаров по всей России с гарантией от производителя.





Для чего нужен косвенный бойлер

В частных и загородных домах, где установка электроводонагревателей невыгодна из-за высокой стоимости электроэнергии, часто используют бойлеры косвенного нагрева, обеспечивающие нужды потребителей в горячей воде. Накопительный бак с теплообменником, запитывающимся от автономного котла отопления отлично справляется с нагревом большого количества жидкости без дополнительных энергозатрат и обеспечивает бесперебойную подачу горячего потока в нужном объеме и заданной температуры.

Несмотря на все эти достоинства, многие владельцы загородных домов нередко считают приобретение косвенного бойлера излишней тратой денег и отдают предпочтение другим вариантам. Например, двухконтурным котлам, справедливо полагая, что они стоят дешевле и занимают меньше места, обеспечивая жилье сразу и ГВС, и отоплением. В этой статье мы расскажем, для чего нужен косвенный бойлер и чем он лучше остального оборудования.

Принцип действия прибора

Ключевое отличие бойлера косвенного нагрев от других видов накопительных водонагревателей — отсутствие собственного нагревательного элемента. Визуально это тот же резервуар, но внутри вместо ТЭНа или газовой горелки стоит теплообменник, подключенный к внешнему источнику тепла — контуру котла, системе центрального отопления или солнечному коллектору.

Теплоноситель, циркулирующий по трубопроводу, постоянно подогревает воду в баке до заданной температуры, не затрачивая при этом дополнительных энергоресурсов. При условии, что резервуары косвенного бойлера обычно на 300-400 литров, владелец дома значительно сэкономит на оплате газа или электроэнергии.

Плюсы и минусы оборудования

Помимо энергонезависимости приборы имеют и другие достоинства:

• В бойлерах косвенного нагрева не нужно долго ждать, когда протечет холодная вода или нагреется израсходованный объем (как в газовых или электрических моделях). Благодаря конструктивным особенностям прибора жидкость здесь прогревается равномерно по всему резервуару, а если в доме реализована система обратной циркуляции ГВС, горячая вода потечет из крана буквально сразу после его открытия.
• Оборудование обеспечивает все точки водоразбора потоком с одинаковым напором и температурой, в том числе и в период пиковой нагрузки. Это позволяет использовать горячую воду из бойлера сразу нескольким потребителям, не причиняя дискомфорта другим пользователям.
• Конструкция прибора позволяет подключать оборудование к альтернативным источникам энергии — гелиосистеме, термодинамическим панелям или тепловому насосу, которые будут обеспечивать передачу тепла воде при невозможности косвенного нагрева.

Минус такой конструкции — нагрев жидкости происходит только при поступлении тепла извне. Прибор не может работать, когда отопление отсутствует, и бойлер косвенного нагрева становится не нужным. Многие производители компенсируют этот недостаток, предлагая усовершенствованное оборудование с встроенными ТЭНами. В период, когда нет отопления или невозможно использовать альтернативный источник энергии, вода нагревается с помощью электрического нагревателя, как в типовых электроводонагревателях.

Посмотрите подробное видео, как работают разные типы бойлеров косвенного нагрева:

Устройство косвенных бойлеров разных видов

Вне зависимости от типа бойлер представляет собой резервуар, заключенный в декоративный корпус из нержавеющей стали, пластика или металла с эмалью. Внутренний накопительный бак может быть:

• со стеклокерамическим или эмалевым защитным слоем;
• из нержавеющей стали;
• с титановым напылением.

Покрытие из керамики и эмали обеспечивает защиту бака от коррозии, что продлевает срок эксплуатации резервуара. Однако наиболее долговечны нержавеющие и титановые емкости, они прослужат до 7-12 лет. В качестве дополнительной антикоррозийной защиты в емкости устанавливается магниевый или титановый анод.

Между корпусом и накопительным баком устроен слой теплоизоляции из пенополистирола или полиуретана, снижающий потери тепла в резервуаре до 2-3°С за 24 часа.

Каждый прибор предусматривает возможность присоединения труб с теплоносителем, входа холодной и выхода горячей воды, для чего бойлер косвенного нагрева оснащается соответствующими патрубками.

Внутреннее устройство оборудования зависит от его типа.

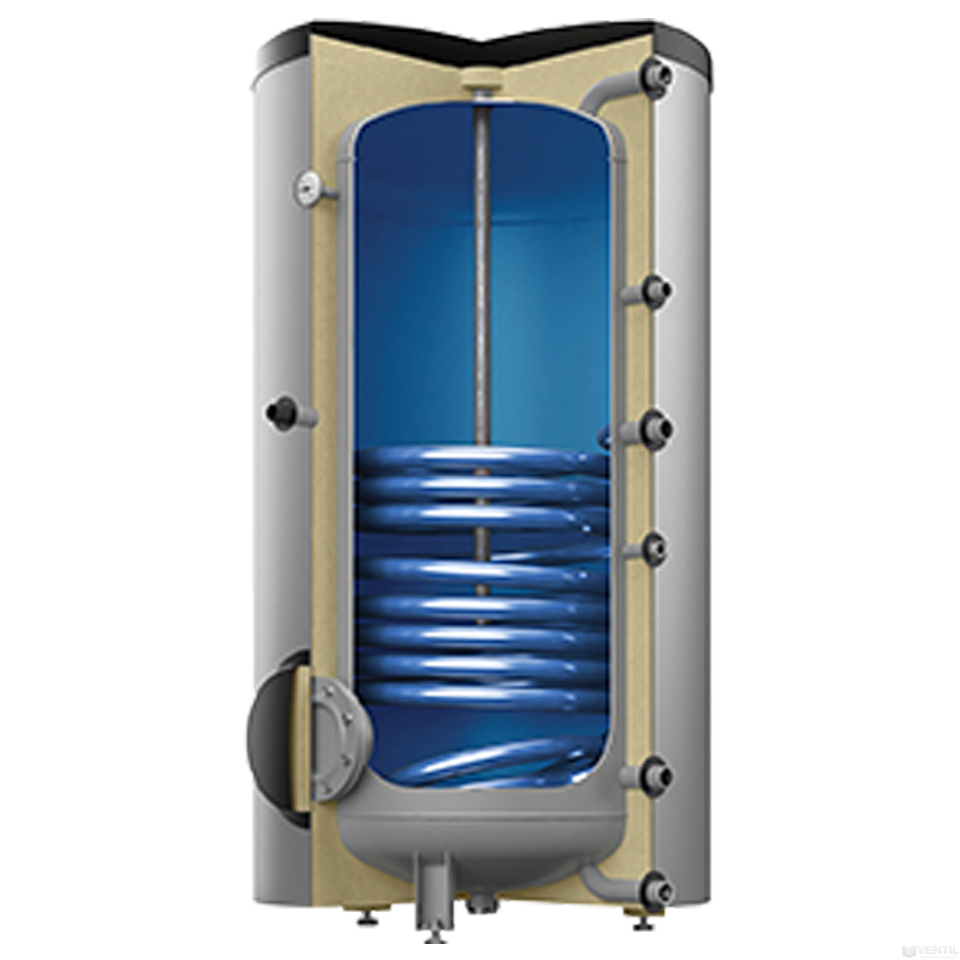

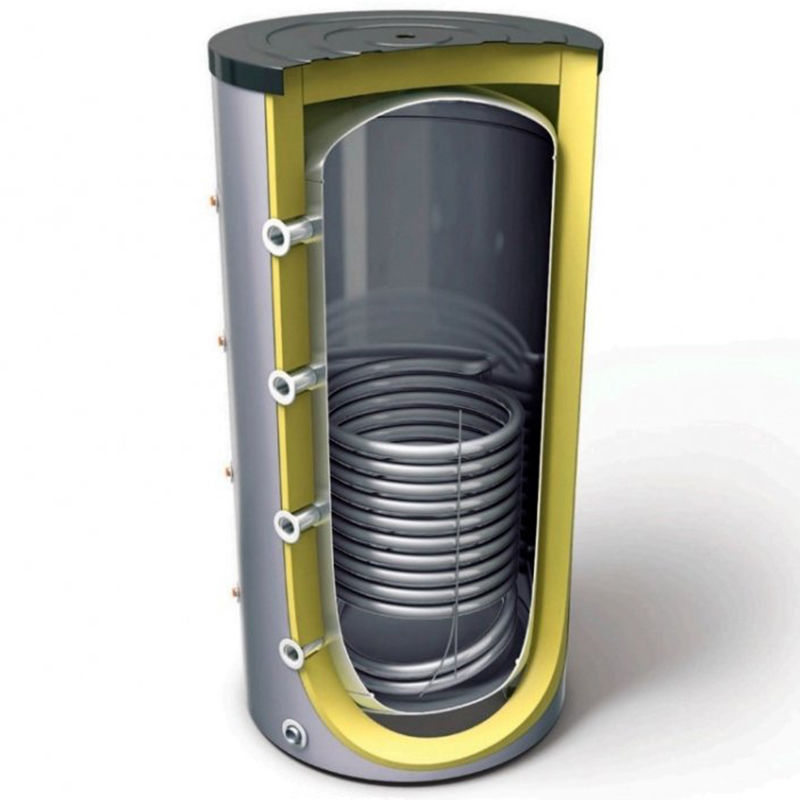

Приборы со змеевиком

Наиболее распространены приборы теплообменником из стали или латуни, по которому проходит теплоноситель. Первый вариант отличается длительным сроком службы, второй эффективнее в нагреве и легче чистится от накипи. От количество витков змеевика зависит скорость нагрева воды — чем их больше, тем быстрее прогревается жидкость.

Принцип работы оборудования: теплоноситель поступает в теплообменник через верхний патрубок, нагревает объем жидкости в баке и возвращается охлажденным обратно в котел отопления через нижнюю трубу подключения. Такая система позволяет постоянно поддерживать заданную температуру в месте отвода горячей воды. За циркуляцию теплоносителя отвечает встроенный в контур насос.

Забор нагретой жидкости выполняется из верхней части резервуара, холодной водой емкость пополняется через нижний патрубок. По середине бака может находится подвод системы рециркуляции. Температура нагрева отслеживается автоматически, для чего на косвенный бойлер монтируется термостат, отключающий насос при достижении заданных параметров.

На патрубок холодной воды устанавливается обратный клапан, препятствующий вытеканию жидкости при снижении давления в системе. При наличии контура обратной циркуляции прибор оснащается мембранным расширительным баком вместимостью в ⅕ от объема основного резервуара. Он будет отводить излишек горячей воды при повышении давления в контуре. Рядом с бачком монтируют воздухоотводчик для стравливания образующегося пара и предохранительный клапан.

Посмотрите подробное видео, чтобы понять, как работает система рециркуляции и зачем она нужна:

Бойлеры «бак в баке»

Некоторые производители предлагают другое конструктивное исполнение оборудования — здесь в качестве нагревательного устройства используются два резервуара разной емкости, вставленные друг в друга. По большему проходит теплоноситель температурой +90…+95°С, подогревающий воду в меньшем баке с гофрированными стенками.

Для чего нужен бойлер косвенного нагрева такого типа: эти модели предпочтительны для применения в домах с большим количеством проживающих и точек водоразбора. Благодаря большой площади теплообмена вода в приборе быстро прогревается, что позволяет прибору обеспечивать бесперебойную подачу горячего потока.

Подобная конструкция бойлера обладает следующими преимуществами:

• Вся вода в баке имеет одинаковую температуру, так как здесь нет непрогреваемых зон. Это позволяет ориентировать резервуар в любом пространственном положении как горизонтальном, так и вертикальном.
• В сравнении с классическим вариантом, оснащенным змеевиком, бойлеры «бак в баке» имеют меньший объем при одинаковой производительности.
• В отличие от спиральных теплообменников, склонных к образованию накипи, внутренняя емкость бойлера самоочищается в процессе эксплуатации. Это обеспечивает прибору экономичность в потребление электроэнергии и длительный службы — до 5-10 лет.

Полезный объем, отведенный под ГВС, составляет примерно 70% от общего вместительности устройства. Дополнительный плюс оборудования — для такого косвенного бойлера не нужна установка магниевого анода, что значительно упрощает его обслуживание.

Особенности монтажа «косвенников»

Бойлеры косвенного нагрева монтируют недалеко от котла отопления, чтобы сократить потери тепла при транспортировке теплоносителя. Навесные модели крепятся на несущую стену, напольные устанавливают на ровную поверхность.

Водонагреватель подключается по следующим схемам:

• Через трехходовой клапан, который устанавливается на подводе горячей воды после циркуляционного насоса и управляется термостатом бойлера. При включении котла поток теплоносителя, циркулирующий по общему отопительному контуру, перенаправляется в водонагреватель. После подогрева воды до заданной температуры в баке срабатывает термодатчик и ГВС отключается от схемы отопления. Для корректной работы подобной системы важно правильно настроить термостат, чтобы его параметры не были ниже, чем в котельном терморегуляторе.




• Запараллеливание отопительного котла и бойлера косвенного нагрева, для чего на отопительной магистрали и подводящей трубе прибора устанавливается два насоса. Они обеспечивают принудительную циркуляцию теплоносителя по одному из контуров в зависимости от сигнала термостата. При необходимости нагрева ГВС радиаторы временно отключаются и весь ресурс системы идет в водонагреватель.




• Многоконтурная система подключения бойлера применяется, если кроме радиаторов в доме есть другие потребители тепла. В этом случае устанавливают гидравлический распределитель, который предупредит поломки насосов и выход из строя приборов отопления.

Независимо от схемы подключения за насосами последовательно обязательно монтируется обратный клапан, позволяющий работать оборудованию независимо друг от друга.

Какой бойлер выбрать

Подбирая бойлер косвенного нагрева, нужно в первую очередь определиться с его емкостью. Этот параметр зависит от предполагаемого объема горячей воды, которая будет потребляться в доме. В среднем на семью из 2-3 человек расходуется 80-100 литров в сутки. По точкам водоразбора в среднем может тратиться:

• 6-16 л на умывание;
• 60-85 л на принятие душа;
• 160-180 л на ванну;
• 20-25 л на мытье посуды;
• 20-30 л на другие бытовые нужды.

Объем накопительного бака рассчитывают исходя из этих значений и потребностей проживающих людей в доме. При этом учитывают, что производительность прибора напрямую зависит от мощности котла отопления и на нагрев объема воды требуется некоторое время.

При выборе стоит обратить внимание на следующие моменты:

• Особенности конструкции прибора и возможность подключения дополнительных устройств, расширяющих функциональность прибора — ТЭНа, второго теплообменника, системы рециркуляции, альтернативных источников энергии.
• Из каких материалов изготовлены элементы косвенного бойлера, для чего ознакомьтесь с инструкцией производителя. Здесь указывается информация по внутреннему покрытию бака и декоративному корпусу, типу теплоизоляции, используемому аноду, теплообменнику и т.д. От качества этих компонентов зависит срок эксплуатации прибора.
• Конструкционные особенности изделия: способ монтажа — настенный или напольный, ориентация бака — горизонтальная или вертикальная, размеры устройства. Как правило, бойлер устанавливается рядом с котлом в отдельном помещении, где места хватает для всего оборудования. Но иногда габариты тоже играют роль.
• Тип управления — механическое или электронное с возможностью программирования.

Особое внимание при выборе водонагревателя обратите на производителя — продукция малоизвестных компаний доступнее по цене, но недолговечна. Поэтому лучше отдать предпочтение таким проверенным европейским брендам, как Thermona, Viessmann, Buderus, Drazice и т.д. В надежности этого оборудования нет никаких сомнений — специалисты компании «Мособлгаз» давно работают с продукцией этих производителей и уверены в ее качестве.

Как подобрать расширительный бак для бойлера косвенного нагрева

Необходимость в расширительном баке для ГВС постоянно оспаривается. Причем у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехнического оборудования рекомендуют установить бак для бойлеров косвенного нагрева. Цель узла достаточно простая: снизить нагрузку в системе и устранить гидроудары.

Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем составит не менее 10% от вмещаемой в БКН воды. А это дополнительная емкость на 10-20 л, занимающая полезную площадь. Не удивительно, что один из наиболее частых вопросов, задаваемых специалистам связан с тем насколько необходим расширительный бак для ГВС. Чтобы ответить на него нужно разобраться в устройстве и принципе работы оборудования.

Для чего нужен расширительный бак для БКН

Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.

Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

• Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.
• При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.
• После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.

Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как рассчитать объём расширительного бака для БКН

Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН. Следовательно:

• бойлер на 100 литров подключается к емкости не менее 10 л;
• водонагреватель на 200 литров, нуждается в баке на 20 л.

После определения необходимого объема переходят к определению дополнительных характеристик:

• Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.
• Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

  Максимальное давление Рмах, бар	Начальное давление газа Р₀, бар
  	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
  1,0	0,25
  1,5	0,4	0,2
  2,0	0,5	0,33	0,16
  2,5	0,58	0,42	0,28	0,14
  3,0	0,62	0,5	0,37	0,25	0,12
  3,5	0,67	0,55	0,44	0,33	0,22
  4,0	0,7	0,6	0,5	0,4	0,3	0,2
  4,5		0,63	0,54	0,45	0,36	0,27	0,18
  5,0			0,58	0,5	0,41	0,33	0,25	0,16
  5,5			0,62	0,54	0,47	0,38	0,3	0,23
  6,0				0,57	0,5	0,42	0,35	0,28

• Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:

  NATURAL	Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.
  BUTYL	Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).
  EPDM	Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.
  SBR	Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.
  NITRIL	Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.

• Выбор с учетом коэффициента температурного расширения системных жидкостей:

  Температура Мин. — Макс.	Вода
  4 — 5° С	0,00
  4 — 10° С	0,03
  4 — 15° С	0,09
  4 — 20° С	0,18
  4 — 25° С	0,29
  4 — 30° С	0,43
  4 — 35° С	0,59
  4 — 40° С	0,78
  4 — 45° С	0,98
  4 — 50° С	1,19
  4 — 55° С	1,43
  4 — 60° С	1,68
  4 — 65° С	1,94
  4 — 70° С	2,22
  4 — 75° С	2,51
  4 — 80° С	2,82
  4 — 85° С	3,14
  4 — 90° С	3,47
  4 — 95° С	3,81
  4 — 100° С	4,16
  4 — 105	4,53

Чтобы облегчить расчеты можно воспользоваться специальными онлайн калькуляторами. В исходные параметры нужно будет ввести объем бойлера. После этого программа рассчитает объем и начальное давление в газовой полости.

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

Схема подключения бойлера с расширительным баком

Обвязка выполняется следующим образом:

• Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.
• Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.
  Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.

Если обвязка бойлера с расширительным баком выполнена правильно при нагревании ГВС не будет срабатывать предохранительный клапан. Важно избежать двух крайностей:

• Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
• Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.

Для системы горячего водоснабжения использующей бойлер косвенного нагрева важно установить группу безопасности, включающую предохранительный клапан, манометр и расширительный гидробак. Такая обвязка предотвратит порчу дорогостоящего сантехнического оборудования и уменьшит вероятность аварийной ситуации.

15 лучших бойлеров косвенного нагрева — Рейтинг 2020 года (Топ 15)

Бойлеры косвенного нагрева создают нужную температуру налитой в них воды за счет других теплоносителей. Например, воды или антифриза, нагретых котлами, системой центрального отопления и так далее. Плюсы от применения подобных накопительных водонагревателей способны по достоинству оценить и обладатели городских квартир, желающие заметно сократить суммы в счетах за ГВС и электроэнергию.

Какие же бойлеры косвенного нагрева могут считаться лучшими?

Некоторые важные критерии выбора бойлеров косвенного нагрева

Объём бака

Этот параметр подбирается схожим образом с электрическими «накопителями», зависит от количества активных пользователей и целей. Только в данном случае значение будет иметь ещё и мощность подключаемого котла, температура теплоносителя в отопительной системе.

Конструкция теплообменника

Могут быть применены:

• Трубчатый змеевик. Один – в стандартном формате, два – в моделях с возможностью подключения к альтернативному источнику тепловой энергии;
• Бойлеры с системой «бак в баке». Состоят из двух ёмкостей (обычно из «нержавейки») разного размера, вставленных одна в другую. Внутренняя заполняется так называемой санитарной водой, вторая содержит теплоноситель, обеспечивающий нагрев.

Материал бака

Существует 3 варианта:

• нержавеющая сталь;
• эмалированная сталь;
• титановое покрытие.

Чаще всего встречаются первые две разновидности. В любом случае важны антикоррозионные свойства материала, а для большей надёжности следует обратить внимание на наличие магниевого анода (особенно в случае выбора менее дорогого бойлера с эмалированным баком).

Поддерживаемое рабочее давление

Данный параметр можно увидеть в спецификации. В зависимости от модели диапазон варьируется от 6 до 11 бар (обычно 6-7).

Очень важный показатель для тех, кто ставит бойлер в квартире. Отечественные водопроводные системы отличаются скачками давления, иногда превышающими норматив вдвое, а предохранительные клапаны могут засориться. И чтобы не клясть ни в чём не повинного производителя, есть резон установить редуктор на входе и спокойно радоваться безупречной работе бойлера без каких-либо протечек.

Наличие ТЭН

Как бы ни был хорош и экономичен косвенный водонагреватель, а иногда отопление может попросту отсутствовать. Тогда актуальны комбинированные модели с добавлением электрических (газовых) элементов нагрева. Проще говоря, модель с теплообменником и ТЭН, при недоступности подачи теплоносителя извне, способен работать как обычный накопительный электрический водонагреватель.

Рейтинг лучших бойлеров косвенного нагрева

Какой бойлер косвенного нагрева лучше купить?

У каждого участника нашего рейтинга найдется свой покупатель. Но при выборе лучшего бойлера косвенного нагрева помните — вода в нем нагревается около получаса. Поэтому объему нужно уделить особое внимание — чтобы воды хватало на нужды всех членов семьи. Для семьи из 3-4 человек обычно нужно покупать бойлер не менее 100, а лучше 150 литров.

Желаем удачной покупки!

Бойлер косвенного нагрева Delta Inox Tank, “бак в баке” комбинированный

Бойлер “бак в баке” комбинированный косвенного нагрева для отопления и ГВС Серия Delta Inox Tank.

Возможна поставка бойлеров  с 1 т/о или без т/о, объемом до 10 000 л​

Принцип действия. Характеристики. Описание. Схема подключения.

Предназначены для одновременного получения ГВС посредством теплообмена между водой, предназначенной для отопления, и водопроводной водой, содержащейся в емкости из нержавеющей стали, которая погружена в основной бак. Может использоваться в местах, где присутствуют чрезмерно жесткие или химически насыщенные воды.

Основные характеристики бака для водопроводной воды:

• материал ― нержавеющая сталь 316L;
• максимальное рабочее давление ― 10 бар;
• максимальная рабочая температура ― 95°С;
• фланцевое соединение ― массивное, сварное;
• основание ― большой толщины с соответствующими отверстиями для входа холодной и выхода горячей воды, миксер, датчик и магниевый анод;
• магниевый анод ― вмонтирован.

Основные характеристики бойлера для водопроводной воды:

• материал: нержавеющая сталь 316;
• максимальное рабочее давление: 10 бар;
• максимальная рабочая температура: 95°С;
• фланцевое соединение: массивное, сварное;
• основание: большой толщины с соответствующими отверстиями для входа и выхода ХГВ, миксер, датчик и магниевый анод;
• магниевый анод: есть.

Внутренняя поверхность бойлера (основного бака для бойлеров с внутренними встроенными ёмкостями для санитарной воды) не обработана и требует использования специально подготовленной воды с использованием специальных присадок-ингибиторов коррозии, причём, использование в системе отопления, и, соответственно, в той части бойлера, которая не имеет дополнительного защитного покрытия, воды, прошедшей фильтры систем водоподготовки (обезжелезнивания, умягчения) не допускается.

Жёсткость специально подготовленной воды для системы отопления должна быть в пределах pH 6,5-8,5.

Обращаем Ваше внимание:

• Бойлеры рассчитаны на рабочее давление 3 бар (мах)/ испытательное (кратковременное, не более 30 минут) давление – не выше 6 бар;
• Максимальное давление в теплообменниках до 6 бар (испытательное — 8 бар).

Мы можем изготовить и поставить Вам бойлеры и с другими техническими характеристиками, в т.ч. для более высокого рабочего давления (по специальному заказу).

Важно!!! Перевозка любых бойлеров косвенного нагрева с теплообменниками должна производиться исключительно в вертикальном положении!!!

Бойлеры косвенного нагрева:

​Смотреть также:

☀ Бак-аккумулятор и бойлер серии Alfa

☀ Комбинированные многослойные бойлеры мгновенного действия Delta Duoval

☀ Комбинированные многослойные бойлеры мгновенного действия Delta Duoflex

☀ Комбинированный бойлер серии Sigma

☀ Бойлер с тепловым насосом Comfort plus

☀ Вертикальные бойлеры Omega Plus

☀ Вертикальные бойлеры Omicron и Оmicron Plus

Расширяем дилерскую сеть!

Приглашаем к плодотворному сотрудничеству!

Водонагреватели косвенного нагрева (как они работают и почему они вам нужны)

Система не для всех, и ваши домашние нужды и системы HVAC могут сыграть огромную роль в том, подходит ли вам косвенный водонагреватель.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Вот некоторые вещи, которые вам нужно знать, прежде чем вкладывать деньги в один.

Как работает косвенный водонагреватель

Косвенный водонагреватель использует теплопередачу для создания горячей воды.Это означает, что в самом резервуаре нет электрических или газовых нагревательных элементов.

Вместо этого змеевики теплопередачи проходят между баком и котлом или печью. Жидкость в змеевике нагревается, а затем охлаждается в резервуаре для воды, возвращаясь обратно к источнику тепла.

Изображение предоставлено https://www.buytankless.com

Обратите внимание, что существует некоторая путаница в том, как косвенный нагреватель может использовать печь в качестве источника тепла. Это связано с тем, что многие старые модели печей не предназначены для работы со встроенными системами отопления, вентиляции и кондиционирования воздуха.

Интегрированная система — это система, в которой используется теплопередача для обслуживания нескольких компонентов. Хорошим примером этого является современный блок переменного тока, в котором используется хладагент, который нагревается и испаряется внутри, а затем конденсируется, выделяя тепло снаружи.

В большинстве случаев водонагреватель косвенного нагрева подключается к бойлеру. Котлы обеспечивают очень эффективный паровой нагрев и снова набирают популярность.

Поскольку бак сам по себе не потребляет энергии, нагреватель не требует вентиляции.Непрямой нагреватель может использовать практически любой тип энергии, от газа до солнечной энергии, поскольку он использует внешнее устройство для нагрева воды.

Вам нужно будет настроить котел как отдельную зону при подключении к источнику тепла. Обменный трубопровод обычно содержит непитьевую воду, которая остается отдельной от источника питьевой воды резервуара.

Вода превращается в пар у источника тепла с температурой до 200 градусов по Фаренгейту. Достигнув нижнего конца резервуара для хранения, окружающая более холодная вода забирает тепло от змеевиков, и пар конденсируется обратно в жидкость, которая возвращается обратно в систему подачи тепла.

Косвенный против прямого

Из-за проблем с тем, как рассчитывается и сравнивается КПД между прямыми и косвенными моделями, трудно оценить, какой из этих двух типов водонагревателей более эффективен.

Тем не менее, можно утверждать, что стандартные водонагреватели прямого действия имеют небольшое преимущество, поскольку при транспортировке воды на расстояние всегда есть некоторая потеря тепла. Непрямые нагреватели уравновешивают это за счет меньшего количества деталей, подверженных воздействию естественно агрессивных элементов, обнаруживаемых в воде резервуара, и отсутствия независимых затрат на энергию.

В конце концов, косвенные обогреватели могут быть наиболее эффективными в домах, которые хорошо подходят или уже используют дополнительную систему отопления, вентиляции и кондиционирования воздуха.

См. Также: Лучшие водонагреватели для жилых помещений

Непрямые и безбакерные

Наиболее очевидное различие между косвенным и безбаклевым нагревателем — наличие бака. Водонагреватели косвенного нагрева имеют ограниченную подачу горячей воды и требуют промывки, две проблемы, к которым безбаковый водонагреватель менее подвержен.

Бесконтактные водонагреватели могут обеспечивать определенное количество галлонов в минуту (в зависимости от их номинальной мощности) в течение неограниченного времени. Между тем, косвенный нагреватель может обеспечивать неограниченное количество горячей воды в минуту до такого количества галлонов, которое может вместить резервуар.

В обоих случаях вам придется полагаться на затраты энергии для поддержания температуры воды. Эта стоимость во многом зависит от потребности в воде и от того, насколько хорошо изолирован бак косвенного нагревателя.

В оживленном доме лучше использовать косвенный обогреватель, поскольку он не ограничен по минутам, в то время как дом меньшего размера будет работать более эффективно с безбактовым обогревателем.

Вы также можете объединить их в пару, разместив модели без резервуаров по запросу или меньшего размера в таких местах, как кухня, чтобы компенсировать спрос в большом доме.

Почему я должен рассмотреть косвенный водонагреватель?

Водонагреватели косвенного нагрева используют преимущества существующего источника тепла для энергии , таким образом, они могут сэкономить много денег в долгосрочной перспективе.

Они требуют на меньше обслуживания , чем прямая модель из-за меньшего количества деталей, и часто имеют превосходную изоляцию , что исключает необходимость в покрытии для водонагревателя.

Поскольку им не нужен грипп или отдельная газовая линия, косвенный нагреватель, использующий газовый котел, будет намного более энергоэффективным (очевидно, это не относится к системам на основе электричества).

Обратите внимание, что непрямые системы не идеальны для топки с принудительной подачей воздуха, которая гораздо более совместима с безбаквальными водонагревателями. Модель без бака требует собственного электричества и топлива, но получает тепло от непрямой печи.

Между тем, косвенный нагреватель будет потреблять энергию от вашего котла даже летом, но котел будет работать только по мере необходимости, что позволяет экономить электроэнергию в течение всего года.

Связано: Системы водяного теплого пола (плюсы / минусы и стоимость)

Когда косвенная система не жизнеспособна

Одним из больших недостатков косвенных водонагревателей является невозможность установить их в любой старый дом. Например, печи с принудительной подачей воздуха не смогут отапливать теплообменные трубы.

Они также могут быть плохим выбором для домов, где требуется очень мало горячей воды, так как вы все равно будете поддерживать горячим большой резервуар (обычно не менее 30 галлонов).В таких домах система по требованию намного эффективнее.

Могу ли я установить водонагреватель косвенного нагрева самостоятельно?

Установка может быть очень похожа на установку прямого водонагревателя, и могут возникнуть аналогичные проблемы. Основное отличие состоит в том, что обменные компоненты потребуют некоторых дополнительных навыков для правильной установки.

Наем профессионала поможет обеспечить оптимальную эффективность. Однако вы можете установить резервуар самостоятельно, если у вас есть опыт работы с дополнительными системами.

Ресурс:

Непрямые водонагреватели 101 — все, что вам нужно знать

Фото: Supplyhouse.com

Поскольку они, как правило, находятся вне поля зрения — например, в подвале или в заднем туалете, — водонагреватели в большинстве своем не подходят для многих домовладельцев. Большинство просто считают само собой разумеющимся, что всякий раз, когда они включают душ или запускают посудомоечную машину, горячая вода будет готова и ждет. Но, нравится вам это или нет, когда существующий водонагреватель выходит из строя, даже самым не вовлеченным домовладельцам приходится избавляться от своей инерции и знакомиться с товарным ландшафтом.

Хорошая новость заключается в том, что производители конкурируют за создание еще более эффективных решений, и теперь эта категория может похвастаться более разнообразным набором опций, чем когда-либо прежде.Плохая новость заключается в том, что без консультации с подрядчиком может быть трудно определить, какой из многих типов водонагревателей лучше всего подходит для вашей ситуации. При оценке вариантов не забудьте учесть один особенно привлекательный вариант, который часто упускают из виду, — косвенное нагревание воды.

Возобновление интереса к водонагревателям косвенного нагрева

Водонагреватели косвенного нагрева не новость — они существуют уже несколько десятилетий. Но сегодня, когда растет забота об окружающей среде и растут затраты на электроэнергию, непрямые установки пользуются новой популярностью.Почему? Для домовладельцев в некоторых частях страны косвенное нагревание воды может дать мощный одно-два удара по сокращению энергопотребления и экономии средств.

Фактически, согласно Министерству энергетики, в идеальных условиях косвенные водонагреватели являются «наименее дорогим средством обеспечения горячей водой» бытовых приборов, на которые вы полагаетесь каждый день, несколько раз в день.

Учитывая, что водонагреватели потребляют намного больше энергии, чем думает большинство людей — больше энергии, чем большинство других бытовых приборов вместе взятых, — выбор высокоэффективного решения может иметь большое значение для улучшения вашей прибыли, особенно в долгосрочной перспективе.

Фото: supplyhouse.com

Как работает косвенный водонагреватель

Первое, что нужно знать, это то, что косвенный водонагреватель, по сути, немного больше, чем хорошо изолированный резервуар, в котором находится спиральный теплообменник, хотя и менее распространенная версия опирается на конструкцию танк в танке. Но в любом случае «косвенный» агрегат не производит собственного тепла; вместо этого он полагается на котел .

В стандартном исполнении водопроводная труба с замкнутым контуром соединяет бойлер с косвенным водонагревателем, подавая в него нагретую воду.Хотя вода из котла никогда не смешивается с водой в накопительном баке, она циркулирует через змеевики в теплообменнике, который, в свою очередь, нагревает воду для бытового использования.

По сути, котел выполняет всю работу, а косвенный нагреватель просто способствует передаче тепла.

Когда следует использовать косвенный водонагреватель

Если в вашем доме еще нет бойлера, вы можете прекратить читать прямо сейчас. По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com: «Косвенные водонагреватели имеют смысл только в том случае, если вам нужен бойлер для отопления помещений». В связи с преобладанием на рынке оборудования HVAC с принудительной подачей воздуха котлы встречаются все реже. Если, однако, ваш дом входит в число немногих, где есть водяной плинтус, радиатор или внутрипольное лучистое отопление, при установке косвенного блока котел управляет обеими системами, обогревая дом и воду.

Даже если ваш котел находится в подвале в течение 15 лет и работает неэффективно по сравнению с современными стандартами, О’Брайан утверждает, что «очевидно, что использование только одного потребляющего электроэнергию основного прибора вместо обычной пары дает значительные преимущества.”

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.

+

Летом ситуация немного усложняется, не в последнюю очередь потому, что домовладельцы не привыкли к работе котла, когда дом не нужно отапливать. Но в доме с косвенным водонагревателем бойлер все равно должен периодически включаться, чтобы удовлетворить потребность семьи в горячей воде.

Непрямые водонагреватели vs.Бесконтактные водонагреватели

Водонагреватели косвенного действия — не единственный тип водонагревателей, предназначенный для работы по требованию. Другой тип технологии водонагревателей — водонагреватели без резервуаров, как их обычно называют, — делают то же самое. Ключевое отличие состоит в том, что эффективность косвенного водонагревателя равна эффективности бойлера, а котлы обычно превосходят большинство водонагревателей. Если у вас есть совершенно новый высокопроизводительный котел, способный обеспечить КПД 96 процентов, вам будет намного лучше, чем с безбактовым агрегатом с КПД 80 процентов или обычным агрегатом с КПД 60 или более процентов. 70 процентов диапазона.

Установка косвенного водонагревателя

Если вы заинтересованы в установке косвенного водонагревателя в своем доме, О’Брайан настоятельно рекомендует обсудить ваши планы с подрядчиком. Некоторые работы подходят для самостоятельной работы, но правильный выбор размера косвенного водонагревателя требует выполнения ряда сложных расчетов, которые лучше всего оставить в руках обученного и опытного установщика. Конечно, наем подрядчика не из дешевых, и покупка водонагревателя косвенного нагрева тоже не из дешевых. Но хотя первоначальные затраты могут быть значительными, водонагреватели косвенного нагрева обычно не нуждаются в дорогостоящем обслуживании или ремонте.Кроме того, с небольшим количеством движущихся частей и подключений к сетям — и без воздействия горения — водонагреватели косвенного нагрева часто служат намного дольше, чем другие типы. Многие производители даже предоставляют пожизненную гарантию.

Если вам нужно заменить неисправный водонагреватель или просто обновить его, О’Брайан заключает: «Если у вас есть бойлер или вы планируете его установить, непрямое устройство станет очевидным выбором» из-за надежности и стоимости. -эффективное водяное отопление. Если вы устали опасаться прихода счетов за коммунальные услуги, сделайте следующий шаг к исследованию того, подойдет ли косвенный водонагреватель для ваших нужд, вашего бюджета и вашего дома.Не знаете с чего начать? Вы можете начать с посещения SupplyHouse.com прямо сейчас, чтобы ознакомиться с широким выбором водонагревателей и аксессуаров непрямого действия от крупнейших производителей в этой категории, включая Buderus, Amtrol, Bradford White и Weil-McLain. Не волнуйтесь: если у вас возникнут какие-либо вопросы, специалисты по обслуживанию клиентов всегда готовы помочь.

Фото: istockphoto.com

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.

+

Какой водонагреватель для ГВС самый эффективный?

Существует множество способов подачи горячей воды (ГВС) в дом. Если вы заменяете существующий водонагреватель, использование того же типа системы, которая существует в настоящее время, может быть или не может быть вашим лучшим вариантом. Итак, какой водонагреватель самый эффективный для вашего дома? Есть много вещей, которые нужно учесть. Профессиональный подрядчик по сантехнике или отоплению сможет предложить хорошее предложение, основанное на вашем доме и ваших потребностях.Вы можете найти на нашем сайте подрядчика по отоплению в вашем районе.

Наиболее распространенные типы водонагревателей:

• Водонагреватели резервуарного типа (электрические, газовые или масляные)
• Бесконтактные водонагреватели по требованию или «проточные» водонагреватели
• Водонагреватели косвенного нагрева, подключенные к бойлеру

У всех водонагревателей одна задача: нагреть воду, которая используется для душа, раковины, посудомоечных и стиральных машин.Водонагреватели являются частью водопроводной системы. Если ваш дом оборудован бойлером, он обеспечивает тепло в ваш дом с помощью гидравлической системы. Котлы являются частью системы отопления. Водонагреватели и бойлеры — это два разных прибора, которые обслуживают две отдельные системы. Однако есть котлы, предназначенные для отопления дома и горячего водоснабжения. Эти котлы известны как комбинированные котлы, и мы обсудим их в следующей статье.

Если в вашем доме нет или не будет системы водяного отопления, вы можете установить только бак типа или безбаковый водонагреватель.Баковые и безбаковые водонагреватели имеют свои достоинства и недостатки.

Если у вас есть бойлер и система водяного отопления, вы можете установить водонагреватель косвенного нагрева, который использует бойлер в качестве источника тепла. Специалисты по отоплению могут называть эти водонагреватели «косвенными» или «боковыми» резервуарами.

В рамках данной статьи мы предположим, что у вас есть система водяного отопления и вы взвешиваете решение добавить косвенный резервуар к существующей системе отопления или приобрести водонагреватель без резервуара в дополнение к вашей гидравлической системе.

Достоинства и недостатки безбаквальных водонагревателей

Водонагреватели без резервуара, компактные по размеру, занимают меньше места, чем водонагреватели резервуарного типа. Фактически, из-за своего небольшого размера безбаквальные водонагреватели можно монтировать на стене. Кроме того, обеспечивая горячую воду только тогда, когда она необходима, водонагреватели без резервуаров тратят меньше воды и исключают потери в режиме ожидания, связанные с поддержанием резервуара горячей водой.

Недостатки безбаквальных водонагревателей включают потенциальную нехватку горячей воды для семей, которые принимают несколько душевых и одновременно используют приборы, потребляющие горячую воду.Другой недостаток заключается в том, что электрические водонагреватели без резервуаров требуют умеренно высокого потребления электроэнергии, что приводит к более высоким затратам на электроэнергию. Если безбаковый водонагреватель работает на газе, в установке может быть контрольная лампа, которая также может тратить энергию. Кроме того, как и в бойлере, в безбаквальных водонагревателях необходимо обеспечить надлежащую вентиляцию. Установка безбаквального водонагревателя в дополнение к бойлеру означает, что вашему установщику потребуется проложить дополнительную газовую линию и сделать еще одно отверстие в стене или потолке для вентиляции водонагревателя.Наконец, высокоэффективные водонагреватели без бака требуют регулярного обслуживания и производят кислый конденсат, который необходимо надлежащим образом утилизировать.

А как насчет косвенных водонагревателей?

Водонагреватели косвенного нагрева работают вместе с бойлером, обеспечивая практически безграничное горячее водоснабжение. У них более высокая скорость восстановления, чем у конкурирующих водонагревателей в виде резервуаров, что обеспечивает достаточное количество горячей воды, когда она вам нужна для активного образа жизни.

Как работает водонагреватель косвенного нагрева? На самом деле это довольно просто. Ваш котел нагревает воду и разносит ее по дому, чтобы отапливать дом. Добавив дополнительную зону в гидравлическую систему, котел может также направлять тепло в бак косвенного нагрева. Резервуар непрямого действия — это, по сути, хорошо изолированный сосуд с нагревательной спиралью внутри. Вода из котла циркулирует через нагревательный змеевик, который нагревает накопленную воду для бытовых нужд. Баки косвенного действия не имеют электрического элемента и не требуют дополнительной вентиляции.

Установка косвенного водонагревателя легко выполняется во время установки бойлера или в качестве дополнительной опции позднее. Вы также можете добавить косвенный бак в свою котельную систему независимо от топлива, которое использует ваш котел. Как и все водонагреватели, косвенные баки бывают самых разных размеров. Емкость хранилища выбирается исходя из количества горячей воды, используемой в доме.

Не все танки непрямого действия одинаковы!

Основными факторами, определяющими качество и эффективность косвенного водонагревателя, являются: A) способность противостоять коррозии и B) уровень изоляции устройства.

Враг номер один любого водонагревателя — жесткая и / или агрессивная вода. Качество воды по стране сильно различается, но чем хуже качество воды в районе, тем короче срок службы водонагревателя.

Хорошая или плохая изоляция водонагревателя непрямого действия является важным фактором, влияющим на эффективность системы ГВС. Чем больше теплоизоляция на баке, тем меньше у него «потерь тепла в режиме ожидания», что означает меньшие затраты на электроэнергию.

Преимущество термопластов и гидростона

Способность противостоять коррозии и потребность в высоком уровне эффективности были двумя основными соображениями для U.С. Котельная Компания. Высокоэффективные водонагреватели косвенного нагрева Alliance SL и Alliance LT превосходны в обеих областях.

Alliance SL (что означает «облицованный камнем») был разработан и построен специально для борьбы с жесткой водой. Концепция резервуаров для воды с «облицовкой из камня» не нова и на протяжении веков успешно борется с коррозией. В Новой Англии, регионе, подверженном очень кислой воде, резервуары с каменной облицовкой являются нормой. На самом деле, нередко можно встретить его в эксплуатации более 30 лет!

Что делает Alliance SL уникальным, так это сама облицовка Hydrastone.Эта 1/2 ”футеровка резервуара, состоящая из запатентованного материала, похожего на цемент, защищает внешнюю сталь резервуара от коррозионного воздействия воды. Когда вода изначально попадает в резервуар, она навсегда впитывается в облицовку гидростона. Эта вода теряет кислород и становится инертной, некоррозионной водой, которая затем действует как защитная стена между горячей водой и стальным резервуаром. Этот уникальный процесс и конструкция делают водонагреватели Alliance SL отличным выбором для систем горячего водоснабжения.

В Alliance LT используется запатентованная футеровка резервуара из термопласта с двойной связкой. Вкладыш из термопласта также может справляться с агрессивными водными условиями за счет постоянного пополнения и восстановления баланса уровней антиоксидантов по всему резервуару для хранения. Конструкция из термопласта означает, что резервуар не ржавеет, а покрытие с двойным соединением гарантирует, что резервуар будет продолжать работать в течение длительного срока службы.

Hydrastone и футеровка из термопласта делают Alliance SL и Alliance LT настолько прочными, что на каждое устройство предоставляется бесплатная 10-летняя гарантия !

Эффективность за счет изоляции

Как упоминалось ранее, плохо изолированные водонагреватели и косвенные баки снижают эффективность из-за потерь тепла в режиме ожидания.В Alliance SL и Alliance LT используется двухдюймовый слой плотной изоляции из пенопласта. Толстый слой изоляции сводит к минимуму потери тепла в режиме ожидания, экономя конечным потребителям значительные затраты на электроэнергию!

Другие преимущества косвенного водонагревателя

В отличие от многих водонагревателей, Alliance SL и Alliance LT не имеют анодных стержней, которые обычно используются для предотвращения коррозии внутри резервуара. Использование анодных стержней может привести к тому, что водопроводная вода будет пахнуть тухлыми яйцами, и эти жертвенные стержни требуют регулярной замены.

Конструкция нагревательного змеевика внутри Alliance SL и Alliance LT дает водонагревателям один из самых быстрых показателей рекуперации в отрасли. Пресная вода поступает в резервуар сверху через диффузор, который направляет воду в нижнюю часть резервуара. Перфорированный диффузор направляет холодную воду на 360 градусов через нагревательный змеевик. Таким образом, самая холодная вода напрямую контактирует с самой горячей поверхностью. Доказано, что эта уникальная конструкция сокращает время восстановления более чем на 15 процентов! Быстрое движение воды через змеевик также уменьшает накопление минералов на змеевике.

Для простоты обслуживания все соединения змеевика расположены в верхней части бака. Если змеевик когда-либо потребуется снять для очистки, его можно вытащить из верхней части устройства, не сливая воду из бака. В конечном итоге это снизит затраты на обслуживание.

---

Резервуары Alliance SL и Alliance LT производятся в Америке и предлагают долговечные, устойчивые к коррозии варианты для нагрева воды для бытового потребления. Для получения дополнительной информации, пожалуйста, обратитесь к литературе с данными о продукте .

Как работают водонагреватели косвенного действия?

Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу. Доступно множество конфигураций системы ГВС, каждая из которых обладает уникальными характеристиками, а также существуют различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные обогреватели имеют повышенную цену, но дополнительные расходы многократно возмещаются в течение их срока службы в виде экономии энергии.

В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье мы остановимся на последнем типе: безрезервуарные змеевики и косвенные водонагреватели.

Тип системы ГВС	Описание
Обычные водонагреватели	Использует резервуар (накопительный бак), наполненный горячей водой, для подачи ее по мере необходимости.
Водонагреватели без резервуаров или по требованию	Нагревает воду прямо по мере ее прохождения через агрегат, без использования накопительного бака.
Водонагреватели с тепловым насосом	Использует обратный цикл охлаждения для нагрева воды. Тепло получается из наружного воздуха или грунтовых вод и подводится к воде, используемой сантехническими приборами.
Солнечный водонагреватель	Использует солнечный коллектор для нагрева воды без потребления топлива или электроэнергии.В зависимости от высоты крыши могут потребоваться небольшие расходы на перекачку.
Бесконтактные змеевики и водонагреватели косвенного нагрева	Использует систему отопления помещения для системы горячего водоснабжения.

Каковы наиболее распространенные конфигурации системы ГВС?

Что касается коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. Д.), В 99% случаев вы увидите одну из двух распространенных схем в котельной:

• Первый — это то, что мы называем стандартной установкой водонагревателя резервуарного типа.Он содержит большой водонагреватель для коммерческого использования или несколько водонагревателей меньшего размера, размер которых соответствует конкретному применению.
• Вторая типовая конфигурация — это бойлер (водяной или паровой), работающий в тандеме с теплообменником и баком для горячей воды, обычно называемый системой косвенного нагрева горячей воды. В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и арматуры здания через теплообменник.Водонагреватели косвенного нагрева наиболее эффективно работают в холодное время года, когда система отопления используется регулярно; с другой стороны, котел отопления помещения вынужден работать с частичной нагрузкой, когда требуется горячая вода в летние месяцы.

Системы косвенного нагрева воды могут работать на природном газе, масле, пропане или электричестве (в зависимости от того, какой источник тепла используется в котле отопления помещения). Водонагреватель косвенного нагрева также может дополнять солнечный коллектор, обеспечивая дополнительное отопление, которое невозможно обеспечить только за счет солнечного излучения.Эффективность водонагревателей косвенного нагрева в основном зависит от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.

Принцип работы водонагревателей косвенного нагрева

Водонагреватели косвенного нагрева используют уже работающий котел для обогрева помещения, чтобы поддерживать тепло в доме. Резервуар для косвенной воды расположен рядом с бойлером и подключен через замкнутый водяной контур, который проходит между обоими частями оборудования.Когда труба входит в резервуар для косвенной воды, она скручивается, как змеевик, чтобы увеличить площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по спиральной трубе в косвенном баке и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехнике.

Подтипы систем косвенного нагрева воды

Системы косвенного нагрева воды можно разделить на три подтипа, в зависимости от того, как они справляются с протекающей через них водой.

• Системы накопительного бака аналогичны обычным водонагревателям при использовании бака для горячей воды. Однако вместо того, чтобы поддерживать высокую температуру резервуара с помощью прямого источника тепла, вода постоянно циркулирует между резервуаром и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но где спрос непостоянен.

• Системы без резервуаров лучше подходят для применений, в которых потребность в горячей воде постоянна в течение длительных периодов времени и нет необходимости держать резервуар полным.Поскольку резервуар для хранения не используется, эта конфигурация системы более доступна, поэтому ее следует учитывать, когда это возможно.

• Гибридные системы без резервуара-резервуара подходят, когда одно и то же здание требует двух разных температур воды для разных применений. Система накопительного бака может использоваться для подачи воды с одной температурой, в то время как вода из бака рециркулирует через безбаковый нагреватель для подачи воды с еще более высокой температурой.

Определение размеров косвенного водонагревателя

Чтобы определить размер водонагревателя косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется по часам.Общая потребность определяет требуемую мощность водонагревателя косвенного нагрева, а почасовой режим определяет, имеет ли смысл использовать несколько устройств. Если есть определенные часы, когда потребность в горячей воде особенно высока, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать резервуар для горячей воды и заполнять его до часов пик, тем самым уменьшая требуемую мощность нагревателя. Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.

Формула расчета тепловой нагрузки

Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:

• Требуемая температура горячей воды (° F)
• Температура подаваемой воды (° F)
• Расход (галлонов в минуту)

Как только указанная выше дата становится доступной, используется следующая формула:

• Тепловая мощность (БТЕ / ч) = Повышение температуры (° F) x Расход (галлонов в минуту) x Удельная теплоемкость (БТЕ / галл ° F)

В качестве примера предположим следующие данные:

• Требуемая температура = 140 ° F
• Температура подачи = 40 ° F
• Расход = 300 галлонов в минуту
• Удельная теплоемкость = 8.33 БТЕ / гал ° F

С учетом приведенных выше данных тепловая нагрузка, необходимая для воды, составляет:

• Тепловая мощность = 100 ° F x 300 галлонов в минуту x 8,33 БТЕ / галл ° F = 249 900 БТЕ / ч

Однако это тепло, подводимое к воде. Поскольку ни одна система не является идеальной, необходимо учитывать эффективность косвенного водонагревателя. Предполагая, что эффективность системы составляет 80%,

• Тепловая нагрузка = Тепловая мощность / КПД = 249 900 БТЕ / ч / 0,80
• Тепловая нагрузка = 312 375 БТЕ / ч

Определение размеров расширительного бака

Подача холодной воды в косвенный нагреватель может содержать обратный клапан, редукционный клапан или предохранитель обратного потока, создавая «закрытую систему».«Когда нагретая вода расширяется, она создает давление в замкнутой системе, и это может привести к тому, что предохранительный клапан T&P (температура и давление) будет стекать или сливать воду. Чтобы этого не произошло, в магистраль подачи холодной воды необходимо установить расширительный бак. Установите расширительный бак на 10% мощности водонагревателя или в соответствии с рекомендациями производителя.

Преимущества косвенного водонагревателя

Если у вас уже есть большой котел в эксплуатации, добавление косвенного водонагревателя для создания комбинированной системы является жизнеспособным вариантом для рассмотрения.

1. Резервуар непрямого действия — довольно недорогое дополнение.
2. Косвенные цистерны не требуют дополнительного источника топлива.
3. Резервуары непрямого действия служат дольше, чем стандартные газовые водонагреватели резервуарного типа.

Обычные водонагреватели быстрее изнашиваются, потому что они подвергаются прямому воздействию пламени на дне резервуара. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высоких температур вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения.Со временем сварные швы начинают трескаться, и тогда требуется их замена.

В баке непрямого действия разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в косвенном баке, тогда как вода в стандартном водонагревателе бакового типа нагревается дольше и подвергается более резким перепадам температур. При наличии спиральной трубы внутри резервуара непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на резервуар.Меньшая нагрузка на бак означает меньшую частоту замен и больше денег, которые останутся в вашем кармане.

На что следует обратить внимание при выборе водонагревателей косвенного нагрева

Какую бы систему водяного отопления вы ни выбрали, всегда нужно учитывать разные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем здании, вы должны взять на себя расходы на дополнительные трубопроводы и насосы, плюс электричество для работы этих насосов, в дополнение к самому косвенному резервуару.Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.

Водонагреватели косвенного нагрева также страдают отсутствием резервирования. Если ваш котел не работает, вы теряете и отопление помещения, и горячую воду. Летний режим также очень неэффективен, так как котел не обеспечивает обогрев помещения и должен работать лишь на часть своей полной мощности. В идеале котел должен иметь возможность работать с частичной нагрузкой летом — убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка на ГВС.

Если вы управляете коммерческой недвижимостью и пытаетесь выбрать между комбинированными или раздельными системами отопления помещений и горячего водоснабжения, наша лучшая рекомендация — получить профессиональную консультацию. Только эксперт может точно проанализировать ваши тепловые нагрузки, чтобы определить, какая конфигурация лучше всего подходит для вашего применения.

Непрямые водонагреватели — PexUniverse

Подробнее о водонагревателях косвенного нагрева

В отличие от традиционных водонагревателей, водонагреватели косвенного нагрева не нагревают воду с помощью газа или электричества сами по себе, а вместо этого используют горячую воду, произведенную бойлером, солнечной батареей или аналогичной системой отопления.Теплообменник внутри водонагревателя косвенного нагрева передает тепло от системы отопления к бытовой воде, хранящейся в резервуаре, и эффективно изолирует один от другого, предотвращая перекрестное загрязнение.
Водонагреватели косвенного нагрева лучше всего использовать в сочетании с масляными и дровяными котлами или системами солнечного отопления. Воду можно хранить при высоких температурах и использовать в сочетании со смесительным клапаном (против ожогов) для достижения большего выхода воды при желаемой температуре.

Непрямое сравнение серий Buderus, Triangle Tube и Bradford White

Buderus :

• Серия S & SU (S32, SU54 / 80/100) — вертикальный, одиночный змеевик, бак и змеевик со стеклянным покрытием
• Серия LT (LT160 / 200/300) — горизонтальный, одиночный змеевик, бак со стеклянным покрытием и змеевик
• Серия SM (SM80 / 100) — вертикальный, двойной змеевик, бак со стеклянным покрытием и змеевик
• Серия SST (SST150 / 250/300/450) — вертикальный, одиночный змеевик, полностью из нержавеющей стали резервуар и змеевик

Треугольник :

• Серия SMART (SMART 30/40/50/60/80/120) — вертикальный, резервуар в резервуаре, резервуар полностью из нержавеющей стали

Брэдфорд Уайт :

• Серия PowerStor (SW-2-30 / 40/50/65/80/120) — вертикальный, одинарный (одностенный теплообменник), бак и змеевик со стеклянным покрытием
• Серия PowerStor2 (DW-2-40 / 50/65/80) — вертикальный, одинарный (теплообменник с двойными стенками), бак и змеевик со стеклянным покрытием

Разница между конструкцией с одной и двумя катушками

Водонагреватели косвенного нагрева с двойным змеевиком предназначены для двойных систем отопления, таких как масляный котел и солнечная энергия, где горячая вода для бытового потребления может периодически нагреваться одной системой, а затем другой (т.е. Солнце летом и масло зимой).
Такая конструкция позволяет обеим системам отопления работать без смешивания их содержимого и без учета разницы температур, рабочего давления и других факторов. Змеевик

и конструкция «танк в танке»

Стандартная конструкция водонагревателя косвенного нагрева включает один или два змеевика теплообменника.
В конструкции «бак в баке» бак для горячей воды для бытового потребления расположен внутри бака немного большего размера, который, в свою очередь, содержит воду для системы отопления.Стальная стенка водонагревателя действует как теплообменник и осуществляет передачу тепловой энергии от одного типа воды (системы отопления) к другому (бытовому).
Основным преимуществом конструкции «бак в баке» является большая площадь теплопередачи, что обеспечивает более высокую скорость рекуперации и, как следствие, более высокий непрерывный расход горячей воды. Обратной стороной является несколько большая потеря тепла в режиме ожидания из-за того, что вода в системе отопления находится на самом краю резервуара.

Стеклянный резервуар по сравнению с резервуаром из нержавеющей стали

В облицованных стеклом резервуарах производители покрывают обычные стальные компоненты (резервуар и змеевик) внутри косвенного водонагревателя эпоксидной облицовкой для предотвращения коррозии.Это наиболее распространенная и рентабельная практика в индустрии непрямого WH. Обратной стороной такой конструкции является хрупкость стеклянной облицовки, которая при неправильном обращении или установке может треснуть и расколоться.
Полностью нержавеющие агрегаты содержат компоненты из нержавеющей стали (например, 316L), которые по своей природе устойчивы к коррозии и не требуют защитного покрытия. Они более прочные, но и стоят дороже.

Разница между вертикальными и горизонтальными непрямыми моделями WH

Горизонтальные водонагреватели косвенного нагрева обычно предназначены для установки непосредственно под бойлером (например, бойлер Buderus G215 + косвенный водонагреватель LT160 / 200/300).Такая конструкция экономит место, упрощает и сокращает количество трубопроводов. Обязательно проверьте совместимость вашего бойлера с выбранным горизонтальным баком косвенного действия.

Peerless® Partner® Водонагреватель прямого нагрева — PB Heat

Водонагреватель непрямого действия Peerless ^® Partner ^® — это эффективный и надежный вариант для удовлетворения всех потребностей в горячей воде.Водонагреватель косвенного нагрева использует бойлер Peerless ^® в качестве источника тепла для обеспечения энергии, необходимой для нагрева воды. Котел срабатывает только тогда, когда требуется энергия для замены используемой нагретой воды, или если резервуар простаивал. Резервуар с высокой степенью теплоизоляции не выходит на улицу и теряет очень мало тепла, даже если не используется в течение длительного времени. Конструкция водонагревателя обеспечивает максимальную теплопередачу и противостоит отложению минералов, которое может привести к обесцвечиванию и неприятному привкусу воды.

Резервуары Partner ^® доступны в нескольких размерах с емкостью от 30 до 119 галлонов для любых применений. Peerless ^® Partner ^® Lo-Boy емкостью 30 галлонов — отличный выбор для установки в ограниченном пространстве!

Ознакомьтесь с нашим НОВЫМ фотоэлектрическим резервуаром Peerless ^® Partner ^® — с цельной бесшовной конструкцией, которая отличается высокой устойчивостью к колебаниям качества воды и простым в эксплуатации контролем для чрезвычайно точных настроек температуры.Доступный в четырех размерах, новый фотоэлектрический резервуар легкий, прочный и простой в установке!

---

Подробнее о продукте:

Тип: Водонагреватель непрямого нагрева
Конструкция: Резервуар из нержавеющей стали / Необслуживаемая пластиковая оболочка
Топливо: Непрямого нагрева
Емкость хранилища: от 37 до 119 галлонов
Рейтинг первого часа: от 200 до 385 галлонов при 140 °
295 до 513 галлонов при 115 °

Рейтинг PV Peerless® Partner®

Водонагреватель Модель Номер	Питьевая Вода Объем, галлонов	Ожидание Потери, ºF / ч	Непрерывный Тяга, гал / ч	Первый час Рейтинг, гал / ч	Мин. Нагрев Источник выход, MBH	Мин. Нагрев Расход источника, выход галлонов в минуту, MBH	Источник тепла Потери на трение, футов	Внутренний Вода Подключение Размеры (NPT)	Котел Подключение Размеры (NPT)
PV-40	30.0	0,8	177	199	115000	8,0	18,7	3/4 ″	3/4 ″
PV-60	55,0	0,6	177	217	115000	8,0	18,7	3/4 ″	3/4 ″
PV-80	80,0	0,4	315	381	199000	14,0	16.0	1-½ дюйма	1 ″
ПВ-120	119,0	0,4	381	477	244000	14,0	20,0	1-½ дюйма	1 ″

Эти номинальные значения были получены с выходной мощностью источника тепла и расходом источника тепла, указанными в таблице, с использованием параметров на входе холодной воды для бытового потребления при 58 ° F, повышении внутренней температуры на 77 ° F и выходе температуры бойлера на 180 °. ° F.другие результаты будут получены при других условиях.

Peerless

^® Partner ^® PP Модели

Номер модели	Рейтинг первого часа 1		Минимальная мощность котла 2 для достижения номинальной мощности за первый час (британских тепловых единиц в час)	Полезная горячая вода 3 (галлонов)	Площадь поверхности теплообменника (кв. Футы)
	140 ° F	115 ° F
PP-30-LB	169	234	114 000	22	15
ПП-40	212	292	141 000	28	20
ПП-60	266	370	174 000	46	20
ПП-80	330	440	212 000	64	34
ПП-120	423	564	269 000	94	34

1. Номинальное значение в первый час для отопительной воды от 50 ° F до 140 ° / 115 ° F при температуре котловой воды 180 ° F.Характеристики газового и жидкого водонагревателя и электрического водонагревателя в первый час основаны на испытании DOE с повышением температуры на 90 ° F (от 55 ° F до 145 ° F).
2. Валовая продукция, вода.
3. Полезная горячая вода на основании недавнего завершения периода рекуперации, но без дополнительного ввода котла после начала подачи.

Серия

Peerless ^® Partner ^® Размеры — фотоэлектрические модели (Изображение № 1)

Номер модели	Высота	Диаметр
ПВ-40	40-1 / 2 ″	22-3 / 4 ″
ПВ-60	41 ″	28 ″	ПВ-80	53-1 / 2 ″	28 ″	ПВ-120	74 ″	28 ″

Серия Peerless ^® Partner ^® Размеры — модели из полипропилена (Изображение № 2)

Номер модели	Диаметр	Высота	Этаж до «котельной»	Этаж до выхода бойлера	Этаж до «холодного слива»	Floor to «Hot — T&P»	Размеры подключения к водопроводу
PP-30-LB	23-1 / 4 ″	28-1 / 2 ″	9 ″	4-1 / 2 ″	4-1 / 2 ″	22 ″	3/4 ″
ПП-40	19-1 / 4 ″	52-1 / 2 ″	9 ″	4-1 / 2 ″	4-1 / 2 ″	46 ″	3/4 ″
ПП-60	23-1 / 4 ″	52-1 / 2 ″	9 ″	4-1 / 2 ″	4-1 / 2 ″	46 ″	1 ″
ПП-80	23-1 / 4 ″	72 ″	29 ″	5-1 / 2 ″	5-1 / 2 ″	64 ″	1-1 / 2 ″
ПП-120	27 ″	73-1 / 2 ″	30-1 / 4 ″	7-1 / 4 ″	7-1 / 4 ″	66 ″	1-1 / 2 ″

Vernon Услуги по установке и замене косвенного водонагревателя в Верноне

Хотите заменить старый водонагреватель на новый косвенный водонагреватель? Позвоните своим специалистам по косвенному водонагревателю Vernon прямо сейчас по телефону (860) 896-3342, чтобы назначить встречу с нашим дружелюбным, знающим персоналом, чтобы как можно скорее начать пользоваться преимуществами более эффективного водонагревателя.

Резервуары для косвенного нагрева воды питаются от вашей существующей газовой или масляной системы отопления.

Ваша система отопления включается и переводит горячую воду из бойлера в резервуар для горячей воды косвенного нагрева. При достижении желаемой температуры воды система отключается, экономя топливо.

Резервуары для косвенного хранения
Резервуары для хранения могут варьироваться от 30 до 120 галлонов. Большинство резервуаров изготовлены из нержавеющей стали и имеют гарантию до 20 лет.Некоторые из них сделаны из стали с футеровкой из стекловолокна, как и обычные водонагреватели, но мы не рекомендуем эти типы из-за их короткого срока службы и затрат на замену. Один особый вид сделан из гидростона, который прослужил много лет.

Решите проблемы с горячей водой!
Если у вас проблем с горячей водой из-за системы безбаккерного змеевика, которая типична для масляных котлов, непрямая система даст вам:

• Практически неограниченное количество горячей воды.
• Постоянная температура и давление воды.
• Экономия топлива — Ваш котел больше не должен поддерживать высокие температуры.
• Долгосрочная экономия — хотя первоначальная стоимость покупки и установки косвенной системы будет больше, чем у обычного водонагревателя, они рассчитаны на срок службы в два-три раза дольше и практически не требуют обслуживания!

Водонагреватель Medic рекомендует нескольких производителей , в зависимости от конструкции, необходимой для вашей установки.Все они изготовлены из нержавеющей стали и имеют 20-летнюю гарантию, за исключением Vaughn, который изготовлен из Hydrastone.

Взгляните на эти обогреватели, а затем позвоните, чтобы договориться о консультации по поводу замены или новой установки системы, которая лучше всего подойдет для вашей семьи:

Тоже ваш выбор
Если вы предпочитаете другой тип обогреватель, у нас есть доступ к всем профессиональным торговым маркам.
