Подбор, расчет расширительного бака для отопления

Оборудуя систему автономного отопления, стоит задуматься о приобретении специального расширительного бака, предназначенного поглощать избыточное давление, образующееся в результате расширения теплоносителя под воздействием высокой температуры. Установка такого оборудования требует серьезного подхода, особенно важно правильно выполнить расчет расширительного бака для отопления, так как именно от этого элемента будет зависеть работоспособность всей обогревающей системы закрытого типа, которые признаны наиболее эффективными, так как из-за отсутствия контакта с кислородом, вся система меньше подвержена коррозийным процессам и окислению.

Кроме того, именно закрытая отопительная сеть позволяет размещать расширительный бак в любом удобном для вас месте, в отличие от открытой, где бак должен находиться в самой верхней точке системы.

Для чего необходим такой бак и как он работает

Принцип работы устройства компенсирующего переизбыток давления теплоносителя не имеет каких-то сложных технических решений и весьма прост, но, несмотря на это, даже небольшая ошибка в расчете расширительного бака для отопления может привести к поломке оборудования и выходу из строя всей отопительной системы.

Бак разделен на две части, между которыми находится эластичная мембрана. В ходе изготовления бака в верхнюю — воздушную часть накачивается воздух, который создает начальное давление в расширительном баке отопления. Затем бак подключается к сети и в нижнюю камеру начинает подаваться вода из самой системы, в момент, когда эластичная мембрана становится в нулевое, спокойное положение и как бы ложиться на плоскость воды, отопительная система считается полностью заполненной и готовой к запуску.

В момент расширения воды в результате нагрева, теплоноситель начинает поступать в расширительный бак, тем самым воздействуя на мембрану, которая в свою очередь сокращается за счет сжатия заполненного в нее воздуха, таким образом увеличивая внутреннее пространство бака и принимая в него избыток теплонесущей жидкости. Как только теплоноситель остывает и возвращается к первоначальному объему, воздействие на мембрану прекращается и воздух в верхней камере не испытывая воздействия возвращает мембрану в спокойное положение, тем самым автоматически регулируя давления в системе.

Стоит отметить что, покупая расширительный бак системы отопления очень важно не ошибиться с выбором модели, так как слишком большой бачок не сможет создать достаточного давления в отопительной системе, а слишком маленький наоборот не примет весь избыток теплоносителя.

Как правильно рассчитать требуемый объем расширительного бачка

Дабы провести правильный и безошибочный расчет расширительного бака для отопления следует просчитать общий объем отопительной сети. Для этого требуется сложить объем обогревательного котла, общий объем всех труб связанных в отопительную систему, а также объем дополнительных обогревательных приборов, если они присутствуют.Формула для расчета объема расширительного бака K = (KE x Z) / N, в которой:

• КЕ — это общий объем всей отопительной системы;
• Z — постоянное значения расширения жидкости теплоносителя;
• N — величина эффективности мембранного бака.

Идеально точный расчет объема расширительного бака для отопления и всей отопительной системы произвести практически невозможно. Ну а примерно он рассчитывается исходя из значения, что 1 кВт мощности отопительного оборудования равен 15 литрам объема теплоносителя. В целом получается, что средняя мощность для обычного дома равна 44 кВт. Исходя из этого, по формуле получается КЕ = 15х44 = 660л.Константа расширения жидкости около 4%, для систем в которых используется обычная вода с максимальной температурой нагрева 95 градусов Цельсия. Нередко в системы закачивается не вода, а этиленгликоль в разном процентном соотношении. В данном случае коэффициент расширения рассчитывается по формуле:

10% — 4% х 1,1 = 4,4%20% — 4% х 1,2 = 4,8%

Зачастую, результативность работы мембранного бачка указана производителем, но и самому ее рассчитать не сложно:

N= (DV-DS) / ( DV+1)

где: DV — наибольшее допустимое значения давления в системе, как правило, оно равно допустимому давлению предохранительного клапана и для обычных бытовых систем отопления редко превышает показатель в 2,5 — 3 бар.DS — это значения давления начальной зарядки мембранного бака исходя из постоянного значения в пол атмосферы на 5 метров протяженности отопительной системы.

В итоге получается, что если общая площадь помещения, в котором оборудуется система отопления, равна 400 кв. м., максимальная верхняя точка системы равна 5 м, и расчётная мощность оборудования 44 кВт, то требуемый объем бачка при таких значениях будет:

КЕ 44х15=660л.DV 2,5 бар; DS =0.5 барN (2.5 — 0.5) / (2.5+1) = 0.57K 660×0.04 / 0.57 = 46.2

Исходя из полученных данных, необходимо подбирать расширительный бак для отопления объемом 50 литров, с начальным давление в 0,5 бар. Например, мембранный бак Reflex NG 50.Также для стандартных элементов отопительной системы существуют стандартные примерные значения:

1. Радиаторы около 10,5 л.
2. Теплые полы и другие греющие поверхности 17,0 л.
3. Конвекторы 7,0 л.

Коэффициент увеличения-расширения объёма воды и водогликолевой смеси в зависимости от температурных показателей:

°С	Содержание гликоля, %
	0	10	20	30	40	50	70	90
0	0,00013	0,0032	0,0064	0,0096	0,0128	0,0160	0,0224	0,0288
10	0,00027	0,0034	0,0066	0,0098	0,0130	0,0162	0,0226	0,0290
20	0,00177	0,0048	0,0080	0,0112	0,0144	0,0176	0,0240	0,0304
30	0,00435	0,0074	0,0106	0,0138	0,0170	0,0202	0,0266	0,0330
40	0,0078	0,0109	0,0141	0,0173	0,0205	0,0237	0,0301	0,0365
50	0,0121	0,0151	0,0183	0,0215	0,0247	0,0279	0,0343	0,0407
60	0,0171	0,0201	0,0232	0,0263	0,0294	0,0325	0,0387	0,0449
70	0,0227	0,0258	0,0288	0,0318	0,0348	0,0378	0,0438	0,0498
80	0,0290	0,0320	0,0349	0,0378	0,0407	0,0436	0,0494	0,0552
90	0,0359	0,0389	0,0417	0,0445	0,0473	0,0501	0,0557	0,0613
100	0,0434	0,0465	0,0491	0,0517	0,0543	0,0569	0,0621	0,0729

Как рассчитать расширительный бак для отопления: способы для разных систем

На чтение 6 мин. Просмотров 54 Опубликовано 24.01.2020 Обновлено 30.12.2019

При нагревании объем жидкости всегда увеличивается. Чтобы компенсировать эти температурные скачки в системе обогрева, необходимо устанавливать расширительные баки. На каждые 10 градусов объем может вырасти до 0,3%. Жидкость несжимаема, поэтому избытку некуда деваться. Он будет поступать в расширительный бак до полного остывания. Если лишнюю воду удалять, оставшееся пустое место после остывания контура наполнится воздухом. Из-за этого образуются воздушные пробки, которые могут привести к блокировке всего отопления. Расширительная емкость сможет устранить эту проблему. Чтобы обогрев функционировала правильно, нужно знать, как рассчитать расширительный бак для отопления.

Выбор расширительного бака для различных типов систем обогрева

Открытый расширительный бак

При установке отопительного оборудования можно использовать открытые и закрытые расширительные баки.

Открытые

Устройства открытого типа предназначены для использования в отопительной системе с естественной циркуляцией. Бак представляет собой открытую емкость, на ее дне оборудовано соединение. Саму емкость располагают в наивысшей точке. Из-за этого возникают неудобства в использовании. Бак нужно устанавливать на чердаке, кровле дома, чтобы контролировать уровень жидкости, нужно постоянно подниматься на чердак.

Открытые расширительные емкости нужно закрывать тепловой изоляцией. Ее изготавливают из листовой стали. Сверху на устройстве должен быть сделан люк для осмотра. Максимальный предел уровня жидкости будет контролироваться переливной трубкой, которая выходит на улицу.

Расширительные баки открытого типа выполняют несколько функций:

• поддерживают объем теплоносителя во время колебаний температур;
• восстанавливают объем жидкости при утечке;
• при переполнении системы сбрасывают лишнюю воду в канализацию;
• ограничивают гидравлическое давление;
• удаляют воздух из системы.

Недостатком устройств является их большие размеры. Они склонны к возникновению внутренней коррозии отопительных приборов. Из-за этих недостатков емкости открытого типа используются в отопительных системах очень редко.

Закрытой

Бак закрытого типа

Расширительные баки закрытого типа – оптимальный вариант для отопления с естественной и принудительной циркуляцией. Благодаря появлению таких устройств появилась возможность функционирования системы отопления без контакта с атмосферой. Во время циркуляции теплоносителя не будут выделяться примеси, из-за которых образуется коррозия.

Использование такой системы продлевает срок эксплуатации труб и оборудования. Отопительный контур закрытого типа может работать под высоким давлением. При этом не нужна будет дополнительная подпитка.

Расширительные баки закрытого типа оборудуют в котельных. Их можно использовать круглый год, не опасаясь промерзания.

Требования при выборе расширительного бака

Расширительный бачок в системе отопления – один из важных элементов, который влияет на качество и безопасность работы. Поэтому при выборе нужно обращать внимание на определенные моменты:

• Рекомендуется выбирать устройство с предохранительным клапаном. Им оснащено большинство современных баков. Если его нет, лучше приобрести отдельно. Если клапан будет часто срабатывать, значит неверно выполнены расчеты объема. Чтобы исправить ситуацию, можно приобрести дополнительное оборудование, которое устанавливается параллельно старому.
• Наименьший объем емкости должен быть не менее 10% от всего объема системы.
• Конструкция должна быть цельной, без механических повреждений.

Специалисты не рекомендуют приобретать очень дешевые устройства. Лучше отдавать предпочтение проверенным производителям. Только в этом случае будет гарантирован длительный срок эксплуатации.

Качество оборудования должно быть документально подтверждено. Оно должно соответствовать гигиеническим требованиям, иметь сертификаты международного образца.

Способы расчета размера бака

Методы расчета могут отличаться в зависимости от системы отопления. Для закрытого типа рекомендуется использовать математические формулы. Если используется открытая отопительная система, вычислить объем бака можно с помощью простого алгоритма.

Способ общего подбора

Объем емкости можно подобрать из расчета 10% от всего внутреннего размера отопительного комплекса.

Расчет по формулам

Чаще всего методом расчета объема расширительного бака для отопления закрытого типа является формула:

А=Вх/К, где В – объем теплоносителя, С – параметры теплового расширения теплоносителя, К – параметры эффективности мембранного бака.

Расчет объема теплоносителя

Порядок расчета объема теплоносителя производится на основании трех методов.

Геометрический

Математический расчет производится при помощи суммирования всех элементов. Для этого потребуются:

• Вместительность котла, которая прописана в паспорте.
• Объем воды, который исчисляется в зависимости от количества секций в радиаторе. Вся информация об объеме одной секции прописана в документации с техническими характеристиками.
• Количество воды в трубопроводе – вычисляют путем замеров всех длин.

Все элементы плюсуются, в итоге получается общий объем теплоносителя.

При заполнении системы

К самым точным методам подсчета относится заполнение системы водой. Для контроля объема используется водосчетчик. Если его нет, можно сливать воду в ведра и таким образом подсчитывать полученный объем.

Обобщенный метод

За 1 кВт мощности тепла котла принимают 15 литров от всего объема системы. В зависимости от видов отопительных приборов обобщенный метод будет иметь уточненную модификацию.

Если используются радиаторы, количество воды должно быть не менее 11 литров, в конвекторах – не меньше 7 литров. Для теплого пола объем должен составлять 18 литров.

В техническом паспорте оборудования производитель прописывает объем теплообменника. Количество воды в трубопроводе можно высчитать самостоятельно. Для этого нужно посчитать их длину и внутренний объем. Все показатели, включая котел, трубы и приборы, должны суммироваться. Полученный результат будет общим объемом отопительного комплекса.

Последствия неправильных расчетов

Чтобы избежать ошибок в расчетах, рекомендуется пригласить специалиста

Если объем расширительного бака будет рассчитан правильно, давление в процессе эксплуатации всегда будет стабильным. Все излишки воды, которые образовываются в процессе расширения, будут собираться в специальном резервуаре.

Когда расчеты проведены неправильно, в системе будут наблюдаться постоянные перепады давления. Если в закрытой системе отопления излишки горячей воды никуда не будут сбрасываться, произойдет авария. Могут лопнуть трубы, разгерметизироваться соединения.

Перепады давления в системе могут спровоцировать:

• остановку работы всей отопительной системы;
• замораживание, если остановка котла произошла в зимний период.

Если объема бачка недостаточно, контур нуждается в подпитке водой.

Чаще всего с такой ситуацией сталкиваются владельцы котла со встроенным резервуаром.

Рекомендуется приобретать расширительный бачок с запасом по объему. Если запас не вошел в расчет, это негативно скажется на работе всей системы.

Чтобы вся площадь дома обогревалась полностью, необходимо грамотно рассчитывать все параметры оборудования. Ошибки в подборе могут привести к полному выходу системы отопления из строя.

Расчет мембранного расширительного бака | Вентпортал



РАСЧЕТ МЕМБРАННЫХ РАСШИРИТЕЛЬНЫХ БАКОВ (СИСТЕМА ОТОПЛЕНИЯ)

      Для определения рабочего объема мембранного расширительного бака необходимо определить суммарный объем системы отопления VL сложением водяных объемов котла, отопительных приборов и трубопроводов.



Ориентировочные значения содержания воды в системах отопления



Вид отопительных приборов	Объем системы, литр/кВт
Конвекторы	7,0
Радиаторы	10,5
Греющие поверхности, совмещенные со строительными конструкциями (теплые полы)	17,0



Объем расширительного бака V = (VL x E) / D, где

VL — емкость расширительной системы (емкость котла, всех труб и аккумуляторов тепла, если есть)
Е — коэффициент расширения жидкости, %
D — эффективность мембранного расширительного бака

1. Однако емкость системы отопления вычислить достаточно сложно, поэтому приблизительный расчет можно получить, зная мощность системы отопления, использовав формулу — 1КW = 15 л.
Например: мощность котла для коттеджа 30 кВт, тогда емкость системы отопления (без теплоаккумулятора) VL = 15 х 30 = 450 л.

2. Расширение жидкости — 4 % приблизительно, для водяных систем отопления с максимальной температурой до 95°С (данные достаточно точные и неопасные)

      Если в системе в качестве теплоносителя используется этиленгликоль (тосол), то приблизительный расчет коэффициента расширения можно произвести по следующей формуле:
этиленгликоль
10% — 4% х 1,1 = 4,4%
20% — 4% х 1,2 = 4,8% и т.д.;

эффективность мембранного расширительного бака D = (PV — PS) / (PV + 1), где

РV — максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар;
PS — давление зарядки мембранного расширительного бака (должно быть равно статическому давлению системы отопления; (0,5 бар = 5 метров)
Например: площадь коттеджа составляет 300 м², высота системы 5м, мощность котла 30 кВт, объем теплоаккумулятора 1000 л; тогда объем необходимого расширительного бака составит:
VL = 30 х 15 + 1000 = 1450 л.
PV = 2,5 бар; PS = 0,5 бар;
D = (2,5 — 0,5)/(2,5+1) = 0,57
V = 1450 х 0,04/0,57 = 101,75

Выбираем расширительный мембранный бак 110 л, давление зарядки 0,5 бар



Коэффициент увеличения объема воды/водогликолевой смеси в зависимости от температуры



Т, °С

Содержание гликоля, %

	0	10	20	30	40	50	70	90
0	0,00013	0,0032	0,0064	0,0096	0,0128	0,0160	0,0224	0,0288
10	0,00027	0,0034	0,0066	0,0098	0,0130	0,0162	0,0226	0,0290
20	0,00177	0,0048	0,0080	0,0112	0,0144	0,0176	0,0240	0,0304
30	0,00435	0,0074	0,0106	0,0138	0,0170	0,0202	0,0266	0,0330
40	0,0078	0,0109	0,0141	0,0173	0,0205	0,0237	0,0301	0,0365
50	0,0121	0,0151	0,0183	0,0215	0,0247	0,0279	0,0343	0,0407
60	0,0171	0,0201	0,0232	0,0263	0,0294	0,0325	0,0387	0,0449
70	0,0227	0,0258	0,0288	0,0318	0,0348	0,0378	0,0438	0,0498
80	0,0290	0,0320	0,0349	0,0378	0,0407	0,0436	0,0494	0,0552
90	0,0359	0,0389	0,0417	0,0445	0,0473	0,0501	0,0557	0,0613
100	0,0434	0,0465	0,0491	0,0517	0,0543	0,0569	0,0621	0,0729



Вы можете скачать программу расчета по ссылке ниже:

Расширительный мембранный бак. xls

Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

• открытого типа;
• закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

• служит для компенсации расширения теплоносителя;
• производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

• бачок, установленный на чердаке, требует хорошего утепления;
• в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
• теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
• дополнительный расход материалов и сложности при монтаже.

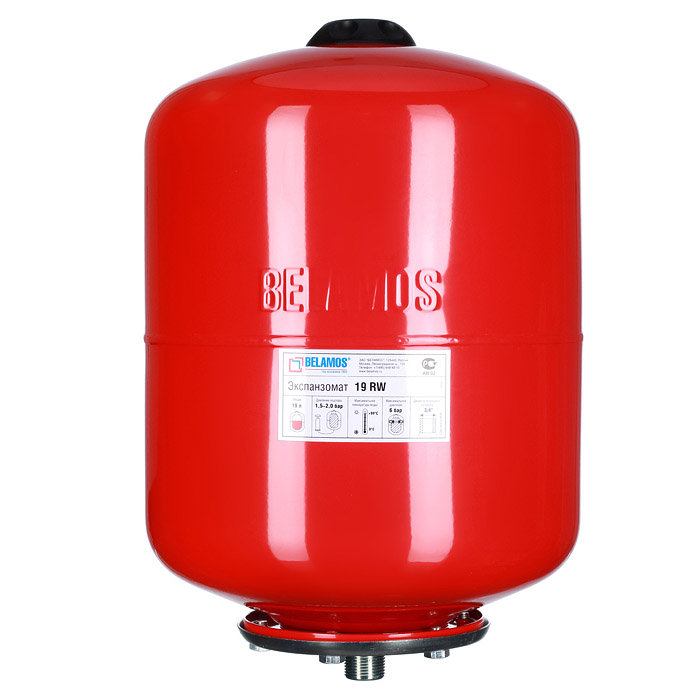

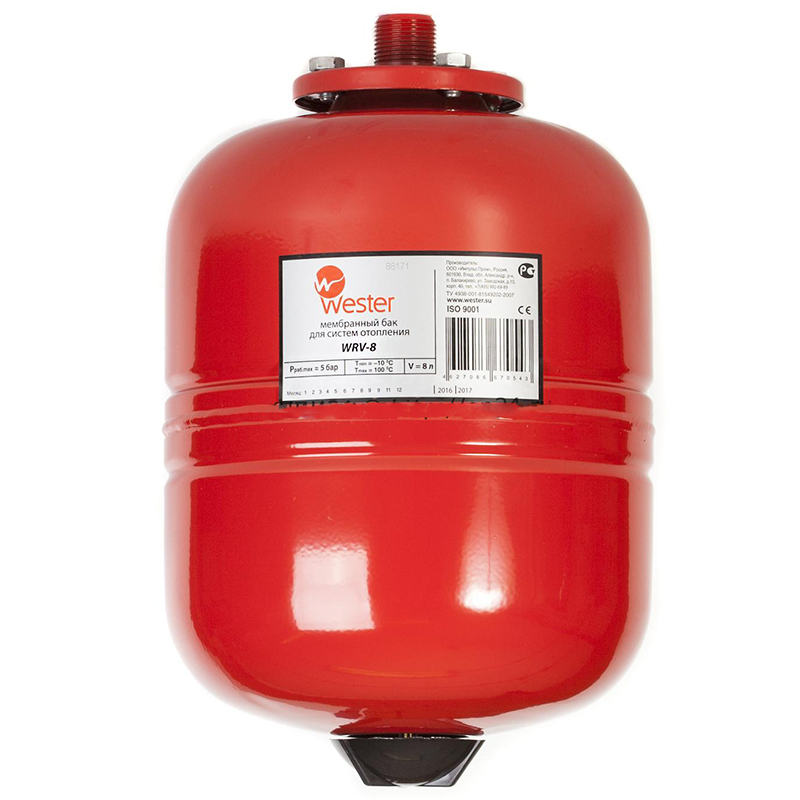

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

• в виде диафрагмы;
• баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

• количество теплоносителя в котловом баке – по паспорту;
• объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
• вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Калькулятор расчета объема расширительного бака для системы отопления

Система отопления закрытого типа имеет немало преимуществ. Она намного компактнее, так как не требует соблюдения правила установки расширительного бака в высшей точке, легче поддаётся регулировкам, работает экономичнее, а теплоноситель не испаряется и не контактирует с воздухом, то есть не насыщается кислородом, что очень важно для долговечности металлических элементов котла и радиаторов.

Калькулятор расчета объема расширительного бака для системы отопления

Компенсация температурного расширения воды происходит за счет установки мембранного расширительного бака, который может быть смонтирован, например, на «обратке» в непосредственной близости от котла. Необходимо лишь правильно определиться с параметрами этого важного элемента системы. В этом нам поможет калькулятор расчета объема расширительного бака для системы отопления.

Необходимые разъяснения по выполнению вычислений – ниже самого калькулятора.

Калькулятор расчета объема расширительного бака для системы отопления

Перейти к расчётам

Пояснения по проведению вычислений объема бака

Понятно, что при монтаже системы отопления, особенно в условиях дефицита места, хочется по максимуму сэкономить свободное пространство. Тем не менее, объем расширительного бака не может быть меньше расчетного значения.

В основу расчета положена следующая формула:

Vb = Vt × Kt / F

Vb — рассчитываемый объем расширительного бака.

Vt — объем теплоносителя в системе.

Как быть с ним?

• Практический способ – засечь по водомеру во время пробного заполнения системы.
• Самый точный способ – просуммировать внутренние объемы всех элементов системы – котла, труб, радиаторов и т.п.
• Простейший «теоретический» метод — не боясь совершить серьезную ошибку, можно принять соотношение 15 литров теплоносителя на каждый киловатт мощности котла отопления. Именно эта зависимость и заложена в калькулятор расчета.

Kt — коэффициент, принимающий во внимание тепловое расширение применимого теплоносителя. Этот показатель зависит от содержания в теплоносителе антифризных  добавок, и изменяется и с процентным соотношением этих добавок, и с ростом температуры,  причем — нелинейно. Существуют специальные таблицы, но в нашем случае эти данные уже внесены в калькулятор – из расчёта среднего нагрева теплоносителя до +70÷80 ºС (это наиболее оптимальный режим работы автономной системы отопления).

Если в системе применяется вода, то это необходимо отметить в соответствующем поле калькулятора.

Цены на расширительные баки для системы отопления

расширительный бак для системы отопления

Что может использоваться в качестве теплоносителя?

Для частных домов, которые могут оставляться хозяевами в зимнее время на длительное время с выключенным отоплением, целесообразнее применять незамерзающие жидкости – антифризы. О разнообразии теплоносителей для систем отопления, об их свойствах, достоинствах и недостатках – в специальной публикации нашего портала.

F — так называемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью:

F = (Pmax – Pb) / (Pmax + 1)

F — вычисляемый коэффициент эффективности бака.

Pmax — максимальное давление в системе, которое соответствует порогу срабатывания аварийного клапана в «группе безопасности». ЭтоТ параметр обязательно указывается в паспортных данных котельного оборудования.

Pb — давление подкачки воздушной камеры расширительного бачка. Изделие может поступать уже предварительно накачанное – тогда этот параметр будет указан в паспорте. Впрочем, эту величину можно и изменять – воздушная камера поДкачивается, например, автомобильным насосом, или, наоборот, из нее стравливается избыточный воздух – для этого на баке имеется специальный ниппель. Как правило, в автономных системах отопления рекомендуют закачивать воздушную камеру до уровня одной – полутора атмосфер.

Какие еще элементы обязательны в системе отопления закрытого типа?

Чтобы правильно спланировать и смонтировать отопление в доме или квартире, необходимо знать его устройство и взаимосвязь всех основных приборов и элементов. Подробно о системе отопления закрытого типа рассказывает специальная публикация нашего портала.

Калькулятор расчета объема расширительного бака для системы отопления

Системы отопления не могут работать без теплоносителя – это известно каждому. А любая жидкость при нагреве расширяется и ей требуется куда-то деваться. Для этого и предназначен расширительный бачок. Независимо от того закрытого типа отопление или открытого – без этой детали не обойтись. Самое главное – это рассчитать необходимый объем бака для каждой конкретной схемы. Можно это сделать и самостоятельно, но есть опасность ошибки в вычислениях. Для этой цели мы предлагаем воспользоваться онлайн-калькулятором расчета объема расширительного бака для системы отопления, что упростит работу и исключит неверный результат.

Расширительный бачок необходим для любой системы отопления

Читайте в статье

Калькулятор расчета объема расширительного бака для системы отопления

Как пользоваться онлайн-калькулятором

Сложностей в работе возникнуть не должно. Необходимо лишь правильно заполнить все поля. Сначала указываем мощность котла отопления – эти данные есть в технической документации. Дальше нужно отметить применяемый теплоноситель – это может быть вода или антифриз, после чего остается внести данные о максимальном давлении, при котором срабатывает предохранительный клапан и давлении подкачки воздушной камеры. С этим сложностей возникнуть не должно.

Программа выдает точный результат по объему расширителя в литрах, все четко и понятно.

Вот так выглядит расширительный бак в разрезе

Некоторые пояснения к расчетам

]]]]]]>]]]]>]]>

Вычисления онлайн-калькулятором производятся по формуле:

Vb = Vt × Kt / F, где

• Vb — необходимый объем расширителя;
• Vt — объем теплоносителя в системе;
• Kt — повышающий коэффициент, который принимает во внимание расширение теплоносителя при нагреве. Может зависеть от различных параметров и изменяется нелинейно. В программе уже заложены все данные и алгоритмы, что означает, что самому пользователю производить сложные вычисления не нужно;
• F — так называемый вычисляемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью: F = (Pmax – Pb) / (Pmax + 1). При этом:
• Pmax — максимальное давление системы при котором срабатывает предохранительный клапан. Эти данные можно найти в технической документации отопительного оборудования;
• Pb — давление в воздушной камере. Она изначально может быть накачана – в этом случае данный параметр можно найти в технической документации. В любом случае давление можно изменять самостоятельно до необходимого, подкачивая камеру насосом или же стравливая воздух через специальный клапан.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

• Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
• Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.

Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

• Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
• Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

• Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
• расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Как подобрать объем прибора для отопления

Основной вопрос, который возникает у пользователя — какой объем такого водо-аккумулирующего устройства нужен? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но приобретать нужно тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного.
Формула для расчетов объема приведена на фото:

Объем теплоносителя указан в проектных данных, или его можно высчитать сложив все внутренние объемы элементов системы, наконец, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без лишних мучений» — 1/10 от залитого теплоносителя.

Какое предварительно давление нужно задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при этом прогибается и ее видно через штуцер подключения. Сохранность заводского давления свидетельствует о том, что мембрана целая и прибор пригоден к работе.

Но в дальнейшем мембранный бак необходимо подготовить для работы в конкретной системе. Существуют следующие правила определения давления :

• В системе холодного водоснабжения гидроаккумулятор накачивается воздухом на 0,2 атм. меньше, чем нижняя настройка реле давления насоса. Чаще нижнее значение реле давления – 1,4 атм. (давление включение насоса) а верхнее – 2,8 атм. Соответственно первоначальное давление в приборе – 1,2 атм. Такая настройка позволит избежать гидроударов при разборе воды и быстрого износа мембраны.
• В системе горячего водоснабжения расширительный бак накачивается воздухом до давления больше, чем давление, при котором насос выключается (верхний предел срабатывания реле давления). В этом случае бак не будет отдавать остывшую воду в систему водоснабжения. Но застоя воды бояться не стоит, прибор сделан так, что груша постоянно омывается потоком свежей воды.
• В системе отопления – воздушная камера расширительного бака закачивается до давления на 0,2 атм. меньше, чем давление в холодной системе отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно предварительно накачивается до давления 1,3 атм при холодной системе.

Как устанавливается

Обычное правило, что подключение к системе любого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и сбоку, ничего особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух тут же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего страшного не произойдет, прибор сможет еще работать очень долгое время в обычном режиме.

На фото приведен пример схемы отопления с подключением в ней расширительного бака закрытого типа.

Определение размеров расширительных баков для горячей воды

Расширительные баки необходимы в системах отопления, охлаждения или кондиционирования воздуха, чтобы избежать недопустимого повышения давления в системе, когда вода расширяется во время нагрева.

Взрывная сила перегретой воды

• 1 фунт (0,45 кг) нитроглицерина> 2000000 фут-фунтов _f (2700000 Дж)
• 1 фунт (0,45 кг) из вода, выделившаяся в пар> 750000 фут-фунтов _f (100000 Дж)

Расширительные баки обычно имеют конструкцию

• открытые баки
• закрытые компрессионные баки
• мембранные баки

Чистое расширение объем воды при нагревании может быть выражен как

V _net = (v ₁ / v ₀ ) — 1 (1)

V _net = объем расширения воды ( футов ³ , м ³ )

v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)

v ₁ = удельный объем воды при рабочей (горячей) температуре (футы ³ / фунт, м ³ / кг)

Открытые расширительные баки

Требуемый объем открытого расширения бак может быть выражен как

V _et = k V _w [(v ₁ / v ₀ ) — 1] (2)

V _et = требуемый объем расширительного бака (галлон, литр)

k = коэффициент безопасности (обычно примерно 2)

V _w = объем воды в системе (галлон, литр)

v ₀ = удельный объем вода при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)

v ₁ = удельный объем воды при рабочей (горячей) температуре (футы ³ / фунт , м ³ / кг) 90 009

Обратите внимание, что в открытом расширительном баке свежий воздух постоянно поглощается водой и имеет тенденцию вызывать коррозию системы. Открытые расширительные баки также должны быть расположены над самым высоким нагревательным элементом, как правило, на крыше зданий, где они могут подвергаться замерзанию.

Закрытые расширительные баки для сжатия

Закрытые компрессионные баки могут быть спроектированы как регулируемые расширительные баки

• — воздух откачивается или нагнетается в баки с помощью автоматических клапанов для регулирования давления в системе при повышении или понижении температуры и расширения воды
• амортизирующие резервуары с насосом под давлением — вода откачивается или нагнетается в системы для компенсации повышения или понижения температуры
• Компрессионные резервуары с закрытыми объемами газа — резервуары содержат определенные объемы газа, который сжимается при повышении температуры и объемов системы

Требуемый объем в закрытом расширительном баке

V _et = k V _w [(v ₁ / v ₀ ) — 1] / [(p _a / p ₀ ) — (p _a / p ₁ )] (3)

где 9 0003

p _a = атмосферное давление — 14. 7 (psia)

p ₀ = начальное давление системы — холодное давление (psia)

p ₁ = рабочее давление системы — горячее давление (psia)

• начальная температура 50 ^o F
• начальное давление 10 фунтов / кв. Дюйм изб.
• максимальное рабочее давление 30 фунтов на кв. w [(v ₁ / v ₀ ) — 1] / [1 — (p ₀ / p ₁ )] (4)
  • начальная температура 50 ^o F
  • начальное давление 10 psig
  • максимальное рабочее давление 30 psig
  • коэффициент безопасности прибл. 2
  • коэффициент приемки прибл. 0,5

  Пример — Объем в открытом расширительном баке

  Система с 1000 галлонов воды нагревается от 68 ^o F до 176 ^o F .

  Минимальный объем расширения в открытом расширительном баке с коэффициентом безопасности 2 можно рассчитать как

  V _et = 2 (1000 галлонов) [((0,01651 футов ³ / фунт) / (0,01605 футов) ³ / фунт)) — 1]

  = 57 (галлонов)

  Почему необходимо понимать расширительные баки

  АФТОН, Миннесота — Джастин Джонсон и его жена Джессика планировали свои «вечно» дома »в течение пяти лет, когда в конце 2019 года они решили, что наконец готовы начать строительство. Джонсон с середины 1990-х годов работал в качестве монтажника в профсоюзе сантехники и систем отопления, вентиляции и кондиционирования воздуха в различных коммерческих, промышленных и жилых проектах. Теперь у 25-летнего ветерана отрасли будет возможность установить многие из таких же повышающих комфорт и энергоэффективности систем внутри своего нового здания площадью 4600 кв. Футов. дом.

  Строительство началось в конце весны 2020 года. После невероятно плавного процесса строительства, которым руководил Джонсон, который также выполнял функции ведущего установщика систем водоснабжения и отопления, пара переехала прямо перед Днем Благодарения в 2020 году.

  Один из семи коллекторов из нержавеющей стали, управляющих в общей сложности 27 отопительными контурами по всей территории Johnson Residence. Юпонор В своей нынешней роли в Metropolitan Mechanical Contractors, Inc. (MMC) из Иден-Прери, Миннесота, Джонсон часто устанавливал системы Uponor PEX для водопровода. системы распределения воды и лучистое отопление полов. Находясь на жилом участке для MMC в начале 2019 года, Джонсон поделился планами относительно своего нового дома с несколькими представителями Uponor в Северной Америке (UNA), включая помощника менеджера по продукции Брайана Болленбека.Вскоре после этого официально началось сотрудничество, при этом UNA предложила не только предоставить продукцию, но и оказать помощь в проектировании и компоновке систем водоснабжения и отопления.

  «После того, как я использовал лучистое отопление для пола в любом количестве проектов для MMC и испытал преимущества комфорта, эффективности и здоровья, присущие этим системам

  , я должен был иметь радиатор для нашего нового дома, несмотря ни на что», — говорит Джонсон. . «Удаление пыли и сухого воздуха за счет подогрева пола просто делает дом более здоровым.


  Джонсон также знал — в некотором роде отъездом для дома, построенного на севере Соединенных Штатов, — что он хотел, чтобы конструкция была перекрытой, а не типичным фундаментом подвала или полуподвального помещения. В излучающей системе использовались трубки Wirsbo hePEX ™ от Uponor, снабженные кислородным барьером для предотвращения коррозии компонентов системы из черных металлов. При установке использовались петли труб, прикрепленные скобами к пенопласту на бетонной плите. Кроме того, система отопления включала в себя несколько зон по всей конструкции, включая гараж.

  Коллектор в четвертой зоне обеспечивает лучистое отопление и максимальный комфорт в столовой, кухне, фойе, офисе и большой комнате. Упонор: «Популярность плиты на уровне земли растет, особенно в нашем жилом комплексе», — продолжает Джонсон, объясняя, что он хотел одноуровневый дом без лестницы. «Другой моей мотивацией было само лучистое отопление в полу: закапывать трубы прямо в бетонную плиту — самый эффективный подход».

  Radiant: семь зон комфорта

  Разработанный Скоттом Хеллендрунгом, ведущим техническим специалистом по проектированию группы Uponor Construction Services, проект отопления предусматривал сегментирование плана этажа Джонсона на семь зон, каждая со своим коллектором. Вся планировка включала 27 отопительных контуров. (В данной зоне может быть более одной петли PEX.) В проекте были предусмотрены следующие зоны в доме:

  ● Зона 1: Гараж

  ● Зона 2: Спальня № 2, включая ванную, кладовую и коридор

  ● Зона 3: спальня № 3

  ● Зона 4: столовая, кухня, холл, офис, большая комната

  ● Зона 5: грязевая комната

  ● Зона 6: главная ванная, гардеробная

  ● Зона 7 : Главная спальня (# 1)

  Работая с Хеллендрунгом, Джонсон поделился своим планом этажа, нанесенными на карту зонами нагрева и всеми своими расчетами теплопотерь.«Uponor Construction Services предоставила нам все необходимое, включая аксессуары, и упростила этот процесс», — говорит Джонсон. «После этого я чувствовал себя хорошо подготовленным к установке».

  Процесс установки излучающего излучения в пол с использованием почти 5 500 футов трубок Wirsbo hePEX длился два дня, всю работу выполняли Джонсон и его коллега из MMC. В первый день они завершили строительство первого этажа дома площадью около 2450 кв. Футов; во второй день — 1800 кв.-фт. гараж.

  Они расположили трубки обычным змеевидным способом и скрепили их скобами с пенополистиролом R-10 размером 2 дюйма. После того, как они были на месте, они проверили PEX воздухом, а затем заполнили систему 50% -ным раствором гликоля, нагретым до заданного значения 117 ° F с помощью настенного конденсационного котла на 110 000 БТЕ, оборудованного накопительным баком на 50 галлонов.

  Джонсон так сильно увлечен радиационной технологией и ее преимуществами, что добавил ее и в другие области на своей территории. Раствор гликоля проходит через теплообменник для обогрева системы снеготаяния за пределами дома, а его отдельно стоящее здание площадью 2000 кв.-фт. сарай оборудован отдельной системой лучистого отопления.

  В дополнение к отопительной системе две печи — одна на основном этаже и одна прямо над гаражом — для тех исключительно холодных зимних дней в Миннесоте. В обоих агрегатах есть увлажнители воздуха, также поблизости находится воздухообменник.

  Установка служит специальной системой наружного воздуха, предназначенной для подачи наружного воздуха в дом и удаления загрязняющих веществ, аллергенов, вирусов и т. Д. По словам Джонсона, «я оставляю вентилятор включенным на низкой скорости на тот случай, если требуется уровень влажности. подлежит исправлению.”

  Сантехника: преимущества рециркуляции

  Джастин Джонсон использовал пенопластовый степлер Uponor PEX, чтобы вручную установить петли и закрепить их на месте, что ускорило процесс установки. поддерживать давление 60 фунтов на квадратный дюйм. Джонсон решил установить скважинный насос с регулируемой скоростью, немного отличающийся от насосов, обычно используемых в скважинных системах. Насос с регулируемой скоростью обеспечил дополнительную эффективность, которую требовала семья, а его бесшумная работа добавила к преимуществам.

  Небольшой расширительный бак с датчиком давления контролирует давление воды в доме. Насос изменяет скорость в ответ на изменение давления, которое зависит от потребности в воде в доме. Например, если семья использует несколько кранов одновременно, насос будет ускоряться, чтобы поддерживать желаемое давление 60 фунтов на квадратный дюйм. Как правило, чем больше работает выходов, тем выше вероятность того, что насос будет работать.

  Ко Ванг, также ведущий специалист по проектированию в Uponor Construction Services, спроектировал водопроводную систему по схеме «магистраль и ответвление».В конструкции было задействовано примерно 800 футов Uponor AquaPEX ^® диаметром от ½ дюйма до 1 дюйма и предусматривалась рециркуляция горячей воды, что было еще одним приоритетом для Джонсона. И снова движущими силами были дополнительный комфорт, эффективность и здоровье.

  Система рециркуляции состояла из одного циркуляционного насоса с двумя балансировочными клапанами для регулирования количества галлонов в минуту (галлонов в минуту) в каждом контуре рециркулятора горячей воды и пары рециркуляционных линий ½ дюйма: одна обслуживает восточную сторону дома. а другой обслуживает западную сторону.Таймер управляет системой рециркуляции для подачи теплой воды к различным выходам с обеих сторон в зависимости от характера использования в домашних условиях. Вода циркулирует семь часов в день в трех временных интервалах: с 4 до 8, с 15 до 17 и с 10 до 23 часов.

  «Благодаря полудюймовой рециркуляционной линии всегда получается мгновенная горячая вода», — говорит Джонсон, объясняя преимущества. «Тот факт, что горячая вода не циркулирует постоянно, означает повышенную эффективность, поскольку тепло не тратится впустую». Рециркуляция горячей воды также снижает отходы питьевой воды, а также энергию, используемую для ее нагрева, в ожидании поступления горячей воды в кран.

  Одним из преимуществ PEX является возможность спроектировать трубу с более высокими скоростями потока, чем труба из меди и трубы из ХПВХ. Это позволяет сантехникам заменять размер на размер, несмотря на меньший внутренний диаметр (I.D.). Меньший I.D. в PEX обеспечивает более быструю доставку воды: на 15% быстрее, чем система CPVC такого же размера, и на 30% быстрее, чем у меди. Согласно расчетам Uponor Construction Services, магистральная система Джонсона позволит сэкономить примерно три четверти галлона воды при использовании полиэтиленгликоля по сравнению с ХПВХ и 1.7 галлонов по сравнению с медью. Другими словами, настолько меньше воды будет теряться в канализацию каждый раз, когда самые дальние от водонагревателя приборы запрашивают горячую воду.

  Трубки Wirsbo hePEX снимаются с барабана для системы лучистого отопления. Однако решение Джонсона перейти на рециркуляцию горячей воды привело к еще большей экономии воды. Та же магистральная система PEX, теперь с рециркуляцией горячей воды, сократила время подачи горячей воды еще на 98%. Переход от трех с половиной минут до пяти секунд в конечном итоге сэкономил чуть более четырех галлонов воды при каждой активации.

  «Помимо более высокой скорости потока по сравнению с ХПВХ или медью, система PEX удерживает меньший объем воды, чем система того же размера, использующая любой из этих материалов в трубах того же диаметра», — объясняет Джастин Черчилль, менеджер жилого сегмента. в Uponor. «В результате семья Джонсона должна быстрее перерабатывать эту воду. Более быстрая езда на велосипеде означает, что в очереди будет меньше воды в течение длительного времени. Это, в свою очередь, снижает вероятность роста загрязняющих веществ и бактерий в системе.

  Или, как резюмирует Джонсон: «Это еще одна ключевая часть здорового« дома навсегда », который мы стремились построить».

  Дом навсегда

  Что больше всего нравится Джонсону в его новом доме? «С чего мне начать?» он спрашивает.

  Ну а как насчет комфорта?

  «Лучше всего прийти домой, сбросить ботинки и пройтись по теплому полу после долгого рабочего дня. Все наши соседи из Миннесоты тоже сразу обращают на это внимание, когда приезжают в гости ».

  Еще одним важным аспектом является улучшение здоровья: «Знание о том, что в нашем доме чище воздух, — большой плюс», — продолжает он.«По моему опыту, это становится основным требованием домовладельцев. Они хотят лучшего качества воздуха в помещении. Различные и более толстые фильтры и более чистый воздух сейчас являются высокими ценами в домашнем строительстве, и излучающие системы могут помочь в этом ».

  Профиль проекта | Johnson Residence

  Расположение

  Афтон, Миннесота

  Основные характеристики проекта

  ● Строительство перекрытий

  ● Общая площадь под крышей: 4 593 кв.ft.

  ● Тепловая нагрузка 100 000 БТЕ / час | Потолок R-40, стены R20, пол R10

  ● Излучающая установка: скоба для дома и гаража

  ● Монтаж сантехники: магистраль и ответвление

  ● В колодезной системе используется подкачивающий насос для создания давления воды 60 фунтов на квадратный дюйм

  ● Линия рециркуляции с рециркуляционным насосом для сокращения времени подачи горячей воды, устранения потерь воды и предотвращения застоя воды

  ● Все линии горячей воды и рециркуляции изолированы в соответствии с ASHRAE 90.1

  Используемые продукты

  ● Сантехника: 800 футов Uponor AquaPEX ^® от ½ «до 1» со 148 фитингами с системой подключения Uponor ProPEX ^®

  ● Лучистое отопление: 5 462 футов Wirsbo hePEX ™ | 186 деталей | 7 коллекторов из нержавеющей стали, управляющих 27 отопительными контурами

  Расширительные баки | Блог Emerson Swan, Inc.

  Один из самых недооцененных и неправильно понятых компонентов системы водяного отопления — это расширительный бак.При проектировании системы отопления обычно тщательно рассчитываются потери тепла и размер котла. Размеры циркуляционного насоса зависят от длины и теплопроводности трубопровода. Что касается расширительного бачка, большинство парней просто устанавливают бак того же размера, что и всегда. Фраза: «Мы всегда так делали». приходит на ум. Как ни странно, в большинстве случаев это работает. Проблемы возникают тогда, когда не получается. Наиболее частым признаком недостаточного размера расширительного бачка является срыв предохранительного клапана.Чтобы избежать этого, установщик должен понимать функцию бака и важность правильного определения размеров.

  Начнем с основ. Все мы знаем, что вещи расширяются при нагревании и сжимаются при охлаждении. Вода ничем не отличается, и это становится основным фактором в системе водяного отопления с замкнутым контуром. При установке новой системы вы заполняете трубы водой с температурой от 40 до 50 градусов и удаляете воздух. Затем, когда вы запустите котел и нагреете воду до 180 градусов, вода расширится.По мере того, как вода нагревается, объем увеличивается. Без компенсации этого расширения воды давление в системе возрастет, и при 30 фунтах предохранительный клапан откроется. Расширительный бак предназначен для компенсации увеличения объема воды в системе с замкнутым контуром. Вода не сжимается, а воздух — и в расширительном баке используется подушка из сжатого воздуха, чтобы принять этот увеличенный объем воды по мере ее нагрева.

  Расширительные баки старого образца, установленные между балками пола в потолке подвала, были сделаны из стали и имели отводы для воды, воздухозаборника и указатель уровня воды.Когда система была заполнена, вода поступала в резервуар и сжимала воздух сверху. По мере того, как вода нагревается, уровень в баке повышается, а воздух сжимается еще больше. В конце концов, воздушная подушка впитается в воду, и резервуар станет заболоченным. Это, конечно, приводило к повышению давления, что приводило к срабатыванию предохранительного клапана и всегда приводило к обращению в службу поддержки.

  В начале 60-х годов был разработан современный мембранный бак. В нем используется резиновая диафрагма для постоянного отделения воды в системе от сжатого воздуха в резервуаре, что устраняет проблему заболачивания.Эти резервуары стали популярными, потому что они были небольшими и компактными, недорогими и нуждались в гораздо меньшем количестве водопровода. Однако этот тип резервуара все еще может вызвать потенциальные проблемы, если он неправильно рассчитан.

  Давайте рассмотрим пять вещей, которые нам нужно знать, чтобы правильно определить размер расширительного бачка с диафрагмой.

  Давление заполнения — В системе с замкнутым контуром статическая высота трубопровода имеет значение только при заполнении системы. Один фунт на квадратный дюйм (PSI) давления воды требуется на каждые 2.31 фут статической высоты. В среднем двухэтажном доме с котлом в подвале мы должны поднять воду примерно на 16 футов, для чего потребуется около семи фунтов на квадратный дюйм. Чтобы обеспечить положительное давление и облегчить удаление воздуха, мы должны добавить к нему еще пять фунтов на квадратный дюйм. Редукционные клапаны давления (PRV) настроены на заводе на 12 фунтов на квадратный дюйм, а расширительные баки предварительно заправлены на те же 12 фунтов на квадратный дюйм. В большинстве случаев предварительного заряда 12 фунтов на квадратный дюйм достаточно, но если высота системы превышает 16 футов, редукционный клапан должен быть отрегулирован выше, а заряд воздуха в резервуаре должен быть соответственно увеличен.Датчик для шин и велосипедный насос — все, что вам нужно для этого. Всегда помните, что бак должен быть изолирован от системы при проверке давления. При проверке давления в баллоне давление в системе необходимо сначала снизить до нуля и изолировать баллон с помощью запорного клапана. Если вы не выполните эту процедуру, вы не будете считывать давление в баллоне; вы читаете давление в системе.

  Давление сброса — Нам нужно знать это, чтобы определить размер бака.Большинство клапанов сброса давления в жилых помещениях настроены на 30 фунтов на квадратный дюйм.

  Температура заполнения — Когда вы заполняете систему водопроводной водой, температура обычно составляет около 50 градусов.

  Средняя температура воды — Это нормальная максимальная температура котла. Чем больше мы нагреваем воду, тем больше она расширяется.

  Общее содержание воды — Это очень важно для определения размера резервуара. В старых гравитационных системах, которые были преобразованы в принудительную циркуляцию, будет намного больше воды, чем в новой системе плинтусов.Медная труба в три четверти дюйма содержит 0,025 галлона воды на погонный фут, а стальная труба с половиной дюйма содержит 0,106. Измерьте общий отснятый материал и умножьте на соответствующее количество. Затем добавьте воду в котле и оставьте пару дополнительных галлонов для фактора помадки.

  При определении размера расширительного бака существует множество факторов, и любые необычные отклонения в любой из этих областей могут существенно повлиять на размер бака. Производители имеют большой опыт в этом отношении и разработали рекомендательные таблицы на основе средних систем.Глядя на диаграмму, вы можете видеть, что для систем с более высоким содержанием воды, таких как чугунные радиаторы и плинтусы, потребуется бак большего размера, чем для систем с медными плинтусами.

  Расширительные баки | Котлы Rite Есть два основных типа …

  Существует два основных типа расширительных баков: компрессионный и баллон / диафрагма. Компрессионный бак (также называемый обычным стальным баком) всегда устанавливается горизонтально где-то над котлом — чем выше расположение, тем меньше бак. Баки-дозаторы / диафрагмы имеют кольцевое основание, которое устанавливается на полу, поэтому их намного легче установить на место.Компрессионный бак не имеет внутренних деталей и обычно сбоку мерного стекла показывает количество воздуха в баке. Баллоны / мембранные баки имеют внутренний баллон из бутилкаучука, прикрепленный к водяному патрубку системы. Этот баллон окружен воздухом в резервуаре, который предварительно заполнен сжатым воздухом под давлением, равным самому высокому статическому давлению воды в системе плюс 5 фунтов на квадратный дюйм. Компрессионные резервуары и резервуары-дозаторы являются резервуарами полной приемки, а мембранные резервуары — резервуарами частичной приемки, что важно только тогда, когда речь идет о размерах резервуаров для системы.Баки-дозаторы имеют сменные баллоны на случай их разрыва, а мембранные баки — нет. Баллонные / мембранные баки имеют пределы температуры 240 F. баллоны / мембранные баки до 240 F.

  Как правило, системы отопления в одно- или двухэтажных зданиях могут иметь более дешевый компрессорный бак.Когда котельные находятся в нижней части более высоких зданий, резервуары-дозаторы будут лучшим выбором, потому что они могут быть на 75% меньше, чем резервуары сжатия из-за их способности предварительной зарядки. Кроме того, чем больше компрессионный резервуар, тем больше он будет весить (резервуар плюс 8,3 фунта на галлон воды внутри) и тем больше будет стоить его проектирование и надежное подвешивание.

  Как узнать, исправен ли расширительный бачок? Ответ: Следите по манометру бойлера, как нагревается система.Если давление заметно возрастает, значит, резервуар (а) малоразмерный (б) заболоченный (компрессионный резервуар) (в) разорванный баллон (баллон / мембранный резервуар) (г) недостаточно предварительно заряжен (баллон / диафрагма) или (д) клапан закрытый изолирующий расширительный бак от системы.

  Местоположение: Расширительный бак всегда должен присоединяться к системе на стороне всасывания системного насоса, а не на стороне нагнетания насоса. Это также называется точкой отсутствия изменения давления в системе. Точка подключения баков компрессионного типа к системе должна находиться выше воздухоотделителя (если он есть) или воздухоотводящего фитинга на котле, если сепаратор не был поставлен.В трубопроводе между выходом горячей воды из котла и всасывающей стороной насоса необходимо установить воздухоотделители.

  Следует ли заполнить систему и создать избыточное давление до заправки баков-дозаторов / мембран воздухом? Нет, эти резервуары должны быть предварительно заполнены воздухом перед заполнением системы и созданием давления. Большинство баков-дозаторов / диафрагм предварительно заправлены воздухом под давлением 12 фунтов на квадратный дюйм. Подрядчик должен проверить давление воздуха в резервуаре и добавить давление воздуха (при необходимости) на 5 фунтов на квадратный дюйм сверх максимального статического давления в системе.Статическое давление можно найти, разделив общую высоту системы в футах на 2,31. Добавьте 5 фунтов на квадратный дюйм к статическому давлению, и это давление, до которого следует предварительно заправить бак. Напишите этот номер на баке для использования в будущем. При проведении полугодовых испытаний давления воздуха в резервуаре, отсоедините резервуар от системы, слейте воду до тех пор, пока давление воды в резервуаре не станет нулевым, затем проверьте давление воздуха в резервуаре с помощью клапана Шредера и при необходимости добавьте воздух.

  Определение размеров расширительных баков: Требуется следующая информация: (a) Общее количество галлонов системы (котел + трубопровод + нагревательные змеевики).(b) Температура воды в заливке (для большинства применений используйте 40-50 градусов по Фаренгейту). (c) Максимальная рабочая температура горячей воды. (d) Настройка предохранительного клапана котла (большинство новых водогрейных котлов Rite имеют настройку предохранительного клапана 125 PSI). (e) Статическое давление в месте расположения расширительного бака после заполнения системы холодной водой (используйте 1 фунт / кв. дюйм на каждые 2,31 фута трубопровода системы над расширительным баком). Эти числа затем вводятся в нашу программу определения размеров, чтобы определить модель резервуара, которая вам нужна для работы.

  Воздух в системе: Воздух может вызывать стук и стук внутри котла при его возгорании.Хотя это скорее раздражает, чем вредно, увлеченный воздух также действует как изолятор и снижает эффективность котла. Поэтому важно удалить воздух из системы. В расширительных баках сжатия воздух находится в прямом контакте с водой. В баллонах с диафрагмой / диафрагмой воздух не находится в прямом контакте с водой. Почему это важно? Потому что, когда система остынет, объем воды уменьшится. Кроме того, если вода находится в прямом контакте с воздухом, она будет поглощать больше воздуха по мере того, как становится холоднее.В системах с компрессионными баками этот воздух может вернуться в главный трубопровод и пройти обратно через котел, пока не достигнет воздухоотделителя, где он будет отделяться и следовать по трубопроводу обратно в расширительный бак, где он и должен быть. Не устанавливайте автоматические вентиляционные отверстия в системах с компрессионными баками, так как удаление этого воздуха в конечном итоге приведет к уменьшению объема воздуха в баке до тех пор, пока его не станет недостаточно для эффективности или он станет заболоченным. Манометрические стеклянные уплотнения и клапанные уплотнения на компрессионных резервуарах также могут быть медленным путем для выхода воздуха и в конечном итоге привести к потере воздушной подушки резервуара.Системное соединение с компрессорным баком всегда должно осуществляться с помощью фитинга B&G Airtrol, который действует как ловушка, помогая удерживать воздух в баке. Если система все время остается горячей, усадки и попадания воздуха обратно в систему не произойдет. Системы, использующие компрессионные баки, называются системами контроля воздуха.

  Системы

  , в которых используются баки-дозаторы / мембраны, называются системами удаления воздуха или удаления воздуха. В этой системе используются воздушные сепараторы и ручные или автоматические вентиляционные отверстия для удаления воздуха из системы.

  Информация о расширительном баке водонагревателя

  В закрытой водопроводной системе стандартный водонагреватель резервуара может вызвать нагрузку на ваши водопроводные трубы и арматуру из-за обычного теплового расширения, которое происходит при нагревании воды. Это может быть проблемой в любой закрытой системе, где вода нагревается. И водонагреватели, и котлы для систем отопления дома могут быть подвержены такому виду повреждений, если не будут приняты меры по их предотвращению. С водопроводной системой расширительный бак водонагревателя может помочь минимизировать риск повреждения водопроводной системы давлением.(Обычно это не проблема для современных водонагревателей, работающих по запросу, без резервуаров — этой проблеме подвержены только традиционные водонагреватели в виде резервуаров.)

  Что такое расширительный бак водонагревателя?

  Расширительный бак водонагревателя — это предохранительное устройство (иногда называемое тепловым расширительным баком). Это сливной резервуар, который снижает давление , вызванное обычным тепловым расширением, которое происходит при нагревании воды.

  Расширительный бак водонагревателя служит резервуаром для перелива, поглощая избыточный объем воды, возникающий при нагревании воды, а также поглощая колебания входящего давления воды.Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Подсчитано, например, что холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, и если повышенного давления достаточно, это может со временем привести к повреждению водонагревателя, сантехники и самих водопроводных труб.

  Закрытые системы водоснабжения

  В открытой системе, где расширяющаяся вода может вернуться в городское водоснабжение, проблем не возникает.Однако во многих домах есть закрытая система водоснабжения, которая оборудована односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан (PRV). В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, вызовет повреждение, потому что дополнительное давление воды не может вернуться в городское водоснабжение, и поэтому ему некуда деваться.

  Во многих случаях, даже если вы используете городское водоснабжение (независимо от того, есть ли там обратный клапан или PRV), повышенное давление от нагрева горячей воды для бытового потребления может привести к тому, что предохранительный клапан будет рассеивать воду.Для поступающей холодной воды могут потребоваться расширительные баки или амортизирующие баки.

  Большинство городов требует, чтобы закрытые жилые водопроводные системы были оборудованы расширительными баками. Если у вас есть какая-либо форма устройства предотвращения обратного потока, установленная на основной водопроводной линии, по закону вам может потребоваться также установить расширительный бак водонагревателя. Чтобы узнать подробности, обратитесь к местным строительным нормам или позвоните в отдел строительства и безопасности.

  Как устанавливается расширительный бачок водонагревателя

  Если у вас не установлен односторонний клапан на основной водопроводной линии и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя.Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды до того, как она попадет в водонагреватель; однако они действительно могут быть установлены в любом месте на линии холодной воды до входа в водонагреватель. Наличие расширительного бака помогает предотвратить капание из кранов и работу туалетов, не позволяя избыточному давлению в системе достигать приспособлений и преждевременно их повреждать.

  Цены на расширительный бак водонагревателя начинаются от 40 долларов и доходят почти до 200 долларов; ценообразование во многом зависит от размера резервуара.Для большинства жилых помещений с водонагревателями на 40 или 50 галлонов подойдет простой бак на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма. Над водонагревателем придется установить тройник, если его еще нет.

  Если вы нанимаете сантехника для установки водонагревателя, неплохо получить цену за установку расширительного бачка одновременно. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно.Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты.

  Как заправить расширительный бак на водогрейном котле

  Во многих домах отопление обеспечивается не топкой с принудительной подачей воздуха, а котлом, который нагревает воду для ее циркуляции по трубам к радиаторам по всему дому. Ключевым элементом системы водогрейного котла является расширительный бак , прикрепленный к котлу или близлежащим трубам отопления.Расширительный бак служит для обеспечения пространства для воды и воздуха в системе котла, чтобы расширяться и сжиматься без повреждения труб или клапанов. Если расширительный бак отсутствует или не работает должным образом, давление в системе может привести к сбросу воды через предохранительный клапан котла. Или пузырьки воздуха, выделяемые отопительной водой, могут собираться где-то еще в системе, вызывая закупорку, которая останавливает поток горячей воды.

  Примечание : Расширительный бак отсутствует в паровых котельных , которые создают тепло за счет циркуляции горячего пара, а не горячей воды по трубам и радиаторам.Паровые котлы — это более простые системы, в которых отсутствуют некоторые компоненты, присутствующие в системах водогрейных котлов, такие как циркуляционный насос, расширительный бак и регуляторы давления и температуры воды. Если в вашей системе нет расширительного бака и циркуляционного насоса, вероятно, у вас есть система парового котла.

  Как работает расширительный бак

  Воздух внутри водогрейного котла (водяного) отопления необходим и неизбежен. Наличие воздуха способствует прохождению горячей воды по трубопроводу к радиаторам.Вода естественным образом расширяется и сжимается при нагревании и охлаждении, а воздух внутри системы создает подушку, которая позволяет расширяться, не повреждая трубы и не позволяя клапану сброса давления (PRV) вытеснять воду из системы. Но этот воздух должен находиться в правильном месте внутри системы. Если воздух скапливается в нежелательных местах, может развиться состояние, называемое гидронным шлюзом , которое по существу останавливает конвективный поток горячей воды и выводит из строя все или части вашей радиаторной системы.

  Расширительный бак обеспечивает определенное место для воздуха в системе. Это либо простой стальной цилиндрический резервуар, расположенный над котлом, либо, в более новых системах, плоский круглый резервуар с более сложным управлением. Оба типа обычно являются безотказными устройствами, но им может потребоваться обслуживание, если бак наполняется слишком большим количеством воды или теряет давление воздуха.

  Два типа расширительных баков

  В зависимости от возраста и стиля имеющегося у вас водогрейного котла расширительный бак может иметь одну из двух форм.

  Стальные цистерны

  Простой цилиндрический расширительный бак используется во многих старых установках. Это очень простой резервуар из серой стали, расположенный где-то над котлом, ориентированный так, чтобы цилиндр двигался горизонтально. Чаще всего он находится в непосредственной близости от котла, над головой. В некоторых случаях его действительно можно найти на чердаке. Где бы он ни находился, от дна резервуара до котла или сети отопительных труб идет одна труба; на этой трубе обычно есть запорный клапан, который можно закрыть, чтобы отключить резервуар от системы во время его обслуживания.Бак обычно имеет дополнительный клапан для слива воды (этот клапан расположен на дне бака).

  В таком расширительном баке воздушная камера внутри находится в прямом контакте с водой. Для эффективной работы эти резервуары должны иметь около одной трети внутреннего пространства, заполненного водой, а верхние две трети должны быть заполнены воздухом. Поскольку вода может поглощать воздух, стальные резервуары могут потерять надлежащее соотношение вода / воздух, и когда это происходит, резервуар необходимо «перезарядить», чтобы восстановить правильное соотношение.Для перезарядки этого типа бака нужно просто закрыть запорный клапан между расширительным баком и бойлером, слить воду из расширительного бака, а затем открыть соединение между бойлером и баком, чтобы он немного пополнился водой.

  Определить, нужно ли опорожнять стальной резервуар, может быть сложно, так как вы не можете заглянуть внутрь резервуара. Если предохранительный клапан вашего котла откачивает воду, это хороший признак того, что расширительный бак не работает должным образом.Вы можете слегка приподнять резервуар, чтобы оценить его вес. Если он кажется очень тяжелым, вероятно, в нем слишком много воды. И наоборот, если дно резервуара не слегка теплое на ощупь, это означает, что в резервуаре совсем нет воды.

  Мембранные цистерны

  В более новых установках расширительный бак имеет диафрагменную или баллонную конструкцию. Эти резервуары обычно немного меньше стальных, с закругленными концами и эмалированными поверхностями. В этих резервуарах диафрагма или баллон отделяет слой воздуха от слоя воды, поэтому у вас никогда не будет ситуации, когда вода поглощает воздух в резервуаре.В большинстве конструкций вода содержится внутри гибкого пузыря, окруженного воздушной подушкой. Эти резервуары предназначены для постоянного хранения сжатого воздуха, поэтому они сконструированы специально для этого. В дополнение к трубному соединению, ведущему к котлу, эти резервуары будут иметь небольшой ниппельный клапан, который можно использовать для присоединения манометра или воздушного компрессора для добавления большего количества воздуха. Баки также будут иметь сливной патрубок для слива воды из бака.

  Проблемы с этими резервуарами обычно связаны с потерей давления воздуха, и процесс «перезарядки» именно такой — закачка дополнительного воздуха в резервуар до тех пор, пока не будет восстановлено оптимальное давление воздуха.

  Зачем нужен расширительный бачок

  Почему у водонагревателя в моем новом доме есть еще один небольшой резервуар, свисающий со стороны трубы над ним?

  Это расширительный бак, установленный на трубе подачи воды к водонагревателю. Его цель — бороться с тепловым расширением воды, когда она нагревается в водонагревателе, чтобы предотвратить слишком высокое давление воды. Если давление воды станет достаточно высоким, это может привести к повреждению клапанов в сантехнической арматуре, стыков в подающих трубопроводах и даже водонагревателя.

  В водонагревателях всегда происходит тепловое расширение. Как и большинство веществ, вода расширяется при нагревании. Это происходит несколько раз в день в водонагревателе после того, как в доме было использовано немного горячей воды, и холодная вода, поступающая в водонагреватель, нагревается.

  Поскольку вода не сжимается, давление в ней будет увеличиваться, если у нее нет места для расширения при нагревании. В прошлом расширяющаяся вода в водонагревателях выталкивала часть воды обратно из дома — в общественную водопроводную сеть, которая могла поглощать давление.

  Но этот механизм для сброса давления больше не работает. Причина — обратные клапаны. Обратный клапан — это односторонний клапан, который предотвращает обратный поток воды, не позволяя ей течь в неправильном направлении. Обратные клапаны теперь установлены на всех подключениях к коммунальному водопроводу. Их цель — не дать воде вытекать обратно из дома через водопроводную трубу.

  Это предотвращает загрязнение, которое может произойти в водопроводе в доме или на предприятии, от загрязнения общественной системы водоснабжения на улице.Но оборотная сторона этого состоит в том, что, если в системе нет другого места для расширения, давление воды в доме быстро растет по мере нагрева водонагревателя.

  Вот здесь и вступают в игру расширительные бачки. В расширительном баке содержится воздух, который очень сжимается. Расширяющаяся вода из водонагревателя может стекать в расширительный бак, где воздух сжимается, освобождая место для увеличенного объема воды. Давление воды в системе существенно не повышается.

  В большинстве домов, где есть обратный клапан на водопроводной трубе — обычно как часть редукционного клапана, установленного чуть выше или ниже основной отсечки воды — нет расширительного бака, поскольку до недавнего времени он не требовался.Это может вызвать или не вызвать чрезмерное повышение давления, в зависимости от характеристик водопровода в доме.

  Если вы заметили, что шайбы в сантехнической арматуре быстро изнашиваются, или если вода периодически капает из предохранительного клапана на водонагревателе, проконсультируйтесь с водопроводчиком о целесообразности добавления расширительного бачка.

  No related posts.
