Фановая труба для канализации — предназначение, монтаж

Автор Монтажник На чтение 10 мин. Просмотров 12.7k. Обновлено 08.12.2020

Стояк — основной элемент любой канализациии, предназначенной для отвода сточных вод из жилых индивидуальных и многоквартирных домов. Одной из составных частей стоякового трубопровода является фановая труба, играющая важную роль в функционировании всей системы.

При прокладке канализации соблюдают прописанные в СНиП необходимые нормативы размещения стояка, фановой трубы и вытяжной (вентиляционной) части, выходящей за пределы сооружений. При обустройстве канализации своими руками в индивидуальных жилых домах полезно знать, для чего нужна фановая труба, правила установки, а также методы монтажа системы без ее применения.

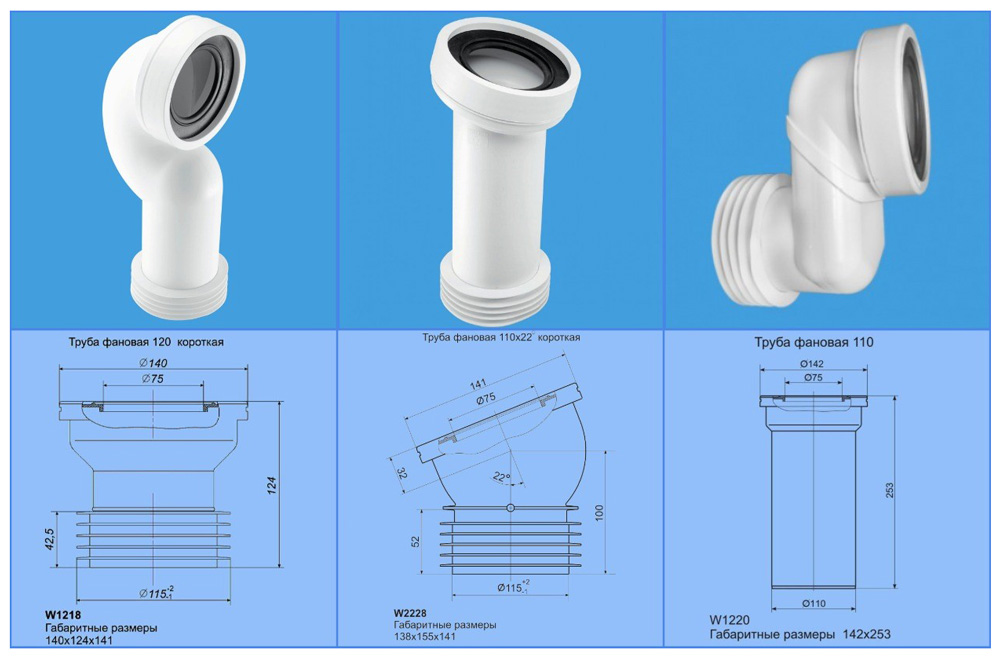

Рис. 1 Разновидности фановых труб и их размерные параметры

Что такое фановая труба и ее назначение

Фановой трубой называют расположенный в высшей точке канализации трубный отрезок, обеспечивающий ее соединение с вентиляционным отводом. В зависимости от конструктивного исполнения канализации фановая труба может располагаться вертикально или под углом к стояковому трубопроводу и выполнять следующие функции:

• Вентилирование. В любой канализационной системе с присутствием фекальных отходов появляются неприятные запахи, а при их разложении выделяются взрывоопасные газы. Вентилирование помогает избежать указанных проблем, обеспечивая тем самым комфортность и безопасность проживания.
• Поддержка гидрозатворов. При спуске большого количества сточных вод они увлекают за собой воздух и в закрытом стояке образуется разряжение, срывающее гидрозатворы. Доступ в стояковый трубопровод атмосферного воздуха из вентиляции предотвращает данное явление.
• Подключение сантехники. Иногда приспособление используют не по прямому назначению, ведь диаметр фановой трубы для унитаза также хорошо подходит, как и для отвода вентиляции. Поэтому с ее помощью нередко подключают данный вид сантехники к входным канализационным патрубкам.

Рис. 2 Схемы подключения канализационной вытяжки на крыше через фановые гофру и утепленный трубный отрезок

Принцип работы

Любой сантехнический прибор в квартире или жилом доме подсоединяется к канализации через гидрозатвор — водяную пробку, препятствующую проникновению в помещение посторонних запахов. Все трубопроводы, отходящие от раковин, ванн, душевых кабин и унитазов подключаются к центральному стояку, проходящему сверху вниз через все здание и имеющему в диаметре наивысший размер.

При одновременном спуске воды из сантехприборов в стояк велика вероятность возникновения ситуации, когда проходной канал полностью забивается водяной пробкой. Столб воды увлекает за собой воздух и в результате разряжения в закрытом стояке происходит срыв гидрозатворов сантехнических приборов (точнее у одного из них с наименьшим количеством жидкости или ближайшего к стояку), приводящий к появлению в помещении посторонних запахов.

Фановая труба позволяет связать канализационную систему с атмосферным воздухом, в результате чего появившееся разряжение втягивает воздушные массы снаружи, а не гидрозатворы внутри помещений.

Рис. 3 Примеры подключения унитаза с помощью фановой гофротрубы

Материалы изготовления и устройство фановой трубы канализации

Фановая труба является продолжением стояка, поэтому собирается из аналогичных с ним материалов, чаще всего ими являются поливинилхлорид ПВХ или полипропилен ПП. Если рассмотреть дальнейший путь системы от стояка на крышу, что он состоит из следующих элементов:

Фановая труба. Стандартный наружный диаметр полимерных труб стояка 110 мм, их внутренний с учетом толщины стенок приблизительно 105 мм. На крышу выводится вентиляционная труба, имеющая типовой наружный диаметр 100 или 110 мм. Чтобы состыковать выходной патрубок стояка с вентиляционной трубой, используются следующие виды фановых труб:

1. Отрезки обычных ПВХ-труб канализации, вставляемые непосредственно в патрубок стояка или присоединяемые к нему через тройники под разными углами в случае, если выход вентиляции находится слишком далеко от стоякового трубопровода.

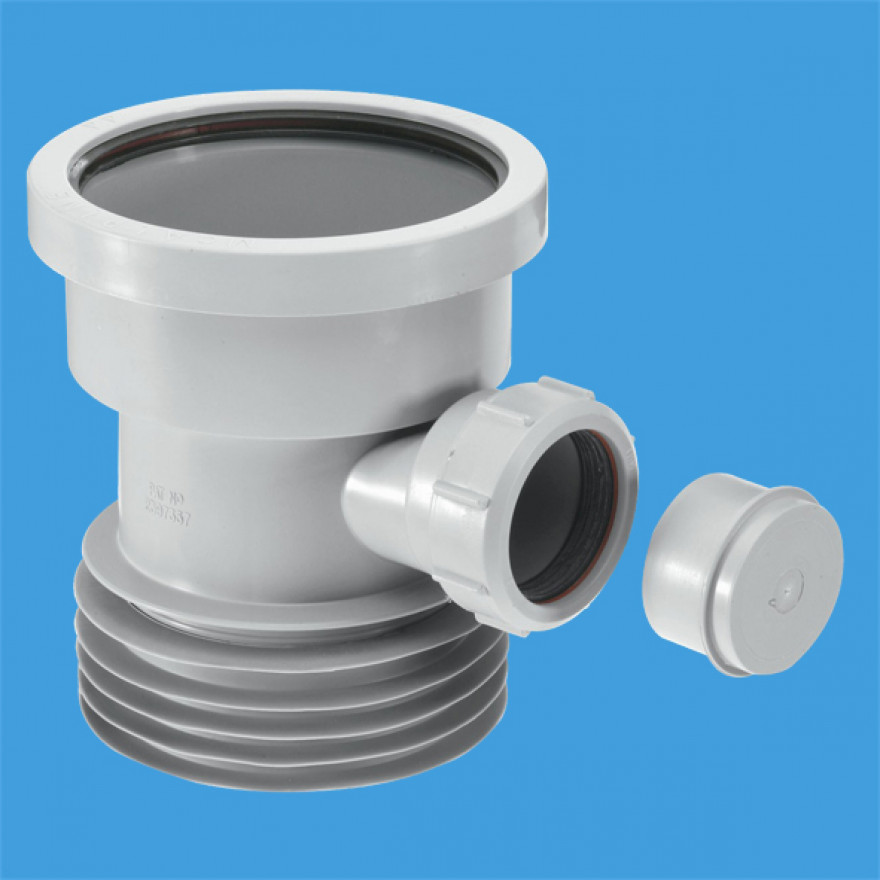

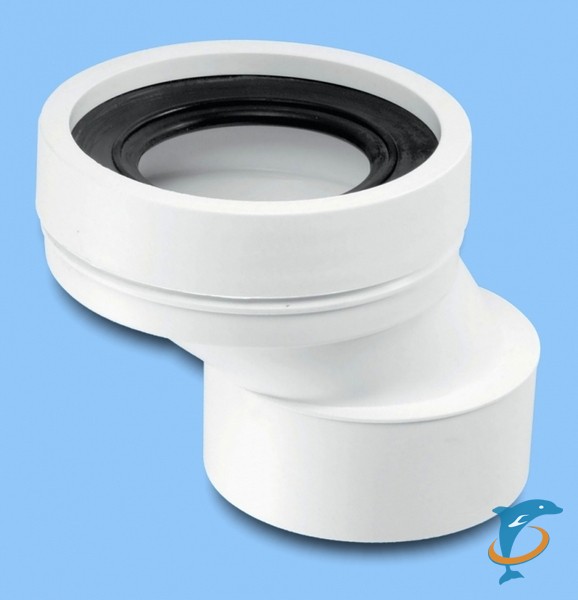

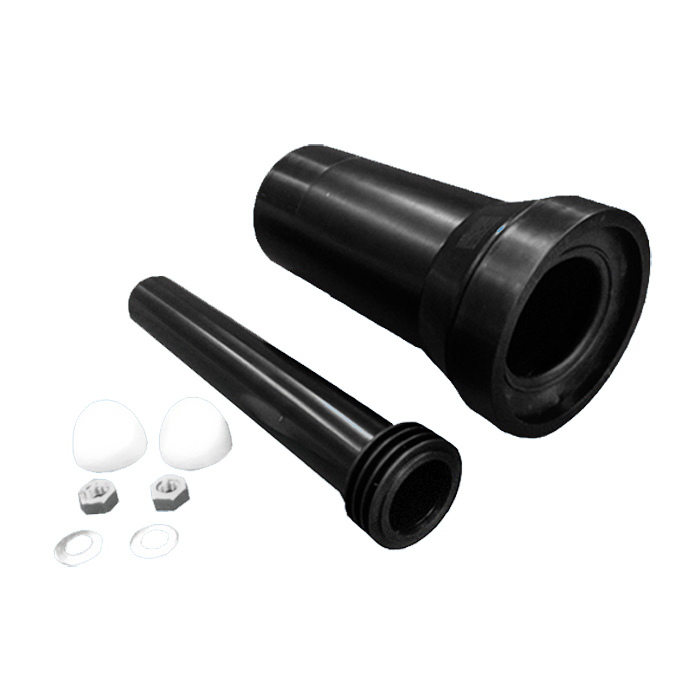

2. Жесткие фановые трубы различной конфигурации с наружным диаметром, соответствующим канализационному стояковому и вставляемые в его раструб, имеют на другом конце эластичную манжету.
3. Гофротрубы с рядом эластичных манжет (рис. 1), рассчитанные на подключение к обрезанному стояку 110 мм без раструба, имеют на втором конце одну эластичную мембрану с отверстием. Данная конструкция чаще других используется для подсоединения унитазов.
4. Гофротрубы с двумя жесткими патрубками, один из которых вставляется в раструб стояка, а второй одевается поверх (вставляется внутрь) вентиляционной трубы (иногда крепится к ней хомутом). Это конструктивное исполнение чаще других применяется при прохождении вентиляции через кровлю.

Рис. 4 Вентиляционные отводы на крышах в двухэтажном доме и их подключение

Вентиляционная труба. Представляет собой обычный трубный отрезок, расположены как отдельно, так и в узле специальной конструкции, рассчитанном на вывод вентиляции через кровлю.

Защитный колпак. Обычно вентиляция выводится на крышу и закрывается сверху зонтиком или дефлектором — специальным колпаком, выполняющим следующие функции:

• Защищает канал от попадания в него птиц, мусора.
• Усиливает тягу за счет перенаправления ветровых потоков, в результате КПД вытяжки повышается на 15 – 20%.
• Предохраняет стояк от попадания внутрь атмосферных осадков, забивания снегом и обледенения.
• Снижает вероятность возникновения обратной тяги.

Рис. 5 Зависимость диаметра стояка канализации от объемов сброса и конструктивных особенностей коммуникаций по СНиП 2.04.01-85

Рекомендуемые диаметры по СНИП

Санитарными нормами и правилами СНиП 2.04.01-85 регламентированы следующие параметры вытяжной системы стояка:

1. Диаметр вентиляционный части должен соответствовать размеру стояка в окружности (п. 17.20).
2. В верхней части стоякового трубопровода должна располагаться ревизия, необходимая для прочистки канализации по всей длине стояка.
3. Допустимо объединять несколько стояков вверху одним вытяжным трубопроводом с уклоном не менее 0,01 в их сторону.
4. При объединении нескольких стояков диаметр сборного трубопровода из фановой трубы и вентиляционного отвода в зависимости от числа сантехнических приборов в здании принимают равным:

• 100 мм при количестве приборов не более 120 единиц;
• 125 мм если число приборов не больше 300 штук;
• 150 мм для количества устройств до 1200 экземпляров;
• 200 мм если число сантехприборов превышает 1200 единиц.

Рис. 6 Допустимые объемы сброса стоков в невентилируемых стояках в зависимости от их параметров СНиП 2.04.01-85

Статья по теме:

Подключение ванны к канализации – виды сифонов, варианты соединения, монтаж. Возможно будет интересно почитать, чем подключают ванную, варианты присоединения к канализационной трубе, а также, самостоятельный монтаж.

Фановая труба в частном и многоэтажном доме

СНиП 2. 04.01-85 (пункт 18.7) допускает использование стояков без вентиляции в сельских одноэтажных жилых зданиях и в других постройках с наличием хотя бы одного стояка с вытяжкой, разовый слив в канализацию которых не превышает показаний, указанных в таблице на рис. 6.

То есть хотя бы один вентилируемый стояк должен присутствовать во всех типах зданий за исключением одноэтажных. Его диаметр зависит от пропускной способности, размеров поэтажных отводов и углов их присоединения к стояковому трубопроводу, соответствующие данные приведены в таблице на рис. 5.

Следует учитывать, что СНиП 2.04.01-85 не слишком конкретно отвечает на вопрос, нужна ли фановая труба в одноэтажном доме, так как не раскрыто понятие сельского одноэтажного жилого здания. Если в одноэтажном частном доме (коттедже), расположенном в сельской местности, производить одновременный слив из ванной и унитаза, не говоря уже о значительных водных потоках из бассейнов, то естественно произойдет разрушение гидрозатворов и необходимость в вентиляции станет очевидной.

Так как диаметр стояка напрямую связан с пропускной способностью, то фановая труба в многоэтажном доме имеет размеры в окружности не менее 110 мм. Индивидуальные жилые здания обладают низкой пропускной способностью канализации, поэтому после проведения расчетов диаметр фановой трубы в частном доме теоретически может быть равным и 50 мм.

Однако в этом случае непонятно, как соединить ее с вытяжным отводом, стандартный размер которого равен 100 -110 мм и фановый стояк канализации должен ему соответствовать. Поэтому стояк, вывод фановой трубы на крышу и вентиляционный трубопровод в индивидуальных домах также имеют стандартные размеры, соответствующие многоквартирным зданиям.

По-иному обстоит дело с канализационным стояком, расположенным снаружи здания, его вполне можно монтировать диаметром 50 мм, так как это позволяет техническая возможность, и фановая труба для канализации в частном доме вполне может иметь соответствующие размерные параметры.

Рис. 7 Варианты подсоединения фановой трубы к поворотному вентиляционному узлу

Как правильно установить фановую трубу

Труба фановая на кровлю является переходным элементом между стояком и вытяжным отводом, при монтаже узел собирается в единое целое по следующим правилам:

a). Диаметры патрубков всех элементов должны соответствовать друг другу, стандартом являются размеры канализации 110 мм.

b). Допускается объединение нескольких стояков одной вентиляционной трубой с использованием нескольких фановых.

c). Установка фановой трубы при отводе от стояка должна осуществляться под углом не более 90 градусов.

d). В производственных и бытовых канализационных сетях вытяжная часть стояков при выводе через кровлю должна располагаться на высоте не менее следующих расстояний (п. 17.18 СНиП 2.04.01-85):

• 0,3 м, если ее вывести через плоскую неэксплуатируемую крышу;
• 0,5 м если крыша имеет скатную конструкцию;
• 3 м если крыша эксплуатируется в различных целях и там находятся люди, объекты для их размещения;
• 0,1 м над краем вентиляционной шахты, если из нее выходит вытяжная труба.

e). Торцы вентиляционных труб должны располагаться на расстоянии не менее 4 м по горизонтали от окон, балконов жилых зданий.

f). Не допускается соединять вытяжку стояков с вентиляционными и дымоходными коммуникациями (п. 17.19 СНиП 2.04.01-85).

Рис. 8 Схема подсоединения стояковой вентиляции через кровлю под разными углами

Необходимость утепления и шумоизоляции

Фановая труба на кровле нуждается в утеплении, если она проходит через неотапливаемый чердак. Дело в том, что в канализацию нередко сливается горячая вода из кухонных моек, стиральных и посудомоечных машин. В результате этого водяные пары поднимаются вверх и охлаждаются при минусовых температурах, превращаясь в наледь на внутренних стенках.

Поэтому участки вентиляционной системы канализации нередко утепляют в помещениях с отрицательными температурами, используя для этого жесткую скорлупу или мягкие оболочки из стеклянной и базальтовой ваты, вспененного полиэтилена.

Шумоизоляция может понадобиться при спуске значительных водных объемов в легкий полимерный трубопровод с большой высоты. Для борьбы с этим явлением используют звукоизоляторы из теплоизоляционных материалов (минеральная вата, вспененный полиэтилен), монтажную пену, автомобильные вибро- и шумоизоляторы на битумной мастике, увеличивающие массу трубопровода. Наиболее дорогой и самый эффективный метод борьбы с шумами — устройство стояка из шумопоглощающих канализационных труб, имеющих значительный вес благодаря нахождению в их составе минеральных наполнителей.

Рис. 9 Примеры утепления и звукоизоляции стояков

Как обойтись без фановой трубы

Монтаж фановой трубы предполагает ее выход в индивидуальных и многоквартирных жилых домах через крышу, если данное условие в коммунальном строительстве легко выполнимо, то в частном секторе с реализацией этого плана возникают большие сложности, сулящие к тому же немалые финансовые расходы. Так как стояк и фановая труба в частном доме проходят через все помещения и на чердак сквозь крышу, они будут портить эстетичный вид комнат, отнимать лишнюю площадь, создавать неудобства при пользовании жильем.

Поэтому рационально использовать в этом случае систему канализации монтажа без вытяжки через крышу, и она существует в виде вакуумного клапана. Устройство помещают на верхнюю точку канализационного стояка, оно работает по следующему принципу.

При отсутствии слива в канализацию уплотнительная прокладка герметично перекрывает проходной канал, препятствуя поступлению зловонного воздуха из стояка в помещение. Как только происходит спуск воды, эластичная диафрагма внутри вакуумного клапана втягивается за счет разряжения, открывая тем самым доступ наружного воздуха в стояк. Давление внутри трубопровода уравнивается и благодаря этому не происходит срыв гидрозатворов.

Благодаря использованию вакуумного клапана, канализация без фановой трубы при той же эффективности работы приносит потребителю ряд существенных преимуществ с конструктивной и финансовой точки зрения.

Рис. 10 Внешний вид и принцип работы вакуумного клапана

Фановая 110 мм труба канализации является важной составной частью всей системы, обеспечивающей соединение стояка с вентиляционным отводом. Благодаря наличию гофры и мягкого уплотнителя она позволяет герметично стыковать патрубки стояковых и вентиляционных труб, находящиеся друг от друга на значительных расстояниях или в положении несоосности.

Для чего нужна фановая труба для канализации

На чтение 6 мин. Просмотров 1.4k. Обновлено 25 ноября, 2020

Фановая труба для канализации для многих является непонятным изделием. О ней хорошо знают только строители, и те, кому довелось проводить ремонт канализационной магистрали.

Детально разобравшись с этим видом сортамента, становиться понятно, что сложного в этом ничего нет. И нижеизложенная информация полностью подтвердит эти слова.

Понятие «фановая труба»

Часто можно услышать, что это стояк канализации, гребенка, или что – то другое. Но, все это немного не так. Это всего лишь, верхняя часть сливной магистрали, которую для вентиляции выводят за пределы дома.

Чаще всего такие стояки выводятся на крышу, и редко они проводятся в зону вентилируемого чердака.

Эти конструкции стали неотъемлемым атрибутом многоэтажных и частных домов, их задача –  защита жилья от проникновения нехорошего запаха из санузла. Они соединяют стояк канализации и внешнюю среду, таким образом, предотвращают скопление жидкости в верхних частях канализационного трубопровода.

Фановые трубы позволяют держать воду в унитазах и сифонах моек. Благодаря такой возможности в помещение не проникает специфический запах.

СОВЕТ. Ставить данную систему в одноэтажном строении не обязательно. Хотя в этом вопросе каждый будет принимать решение самостоятельно.

Объем такого трубного сортамента равняется 110 мм. А объем отверстия для слива воды на унитазе составляет 70 мм. Соответственно, при таких габаритах жидкость из унитаза не будет перекрывать стояк. Аналогично все происходит и в ванной, и в сточных конструкциях остальных приборов.

Зачем ставят эти системы

Для чего нужна фановая труба в канализации, и нужна ли она вообще, лучше решать после детального изучения последующей информации:

1. Кода жилье обустроено несколькими этажами, то без фановой сети не обойтись.
2. Так же эта система нужна для канализационных стояков с диаметром на 50 мм.
3. Если в доме есть бассейн, или устройства, использующие большое количество воды, то нужно оборудовать фановую сеть.
4. Так же она нужна в ситуации, когда сливная сеть расположена далеко от жилья.
5. Есть два основных правила, которые учитывают при обустройстве данной конструкции. Первое – это соответствие объемов стояка и трубы. А второе условие заключается в протяжке системы для унитаза через все жилье, и к коньку крыши, и далее в атмосферу.

Видео

Если возникают дополнительные вопросы, для чего нужна эта сеть, то более подробно об этом могут подсказать профессиональные мастера.

Обратный клапан

Клапан на фановую трубу канализации является очень важным конструктивным элементом. Если засоряется сливная сеть, чаще всего просят помощи у «аварийщиков». Но, пока они приедут, часто жилье оказывается затопленным. При такой проблеме нередко страдает имущество людей и появляется неприятный запах в жилье. Для урегулирования положения придется потратить большие деньги.

Но, всего этого не случиться, если на системе стоит очень простой с виду элемент – так называемый канализационный обратный клапан (узнайте подробности), который и предотвратит обратный ход жидкости.

Клапан можно ставить по-разному. Можно поставить одно устройство с большой пропускной возможностью, а можно поставить эти механизмы на каждом сантехническом приборе.

Преимущества использования данного устройства очевидные. Он сохраняет жилье от запаха нечистот. Также позволяет сэкономить на монтажных работах. Нормативные документы требуют при протяжке сливной магистрали прокладывать сеть для воздушного потока, устроенную по обратному типу. Но, если установить клапан, то дополнительно ставить трубы не нужно.

Смотреть видео

При условии, что стояк не выходит наружу, кровельные монтажные работы обходятся дешевле. Так же не будет присутствовать дополнительное место протечки.

Ставить или не ставить

Многие интересуются, можно ли ставить канализационный клапан вместо фановой трубы. Дело в том, что все сливные магистрали работают по одному и тому же принципу. Это означает, что сточная жидкость самотеком уходит в септик. Если не поставить обратный клапан, то в доме появится неприятный запах.

В качестве альтернативы открытому отверстию вентилирующей конструкции для сливной магистрали, изготовители предлагают вакуумные клапаны. Они работают так, что всасывают воздух только во время слива.

Строительные правила не запрещают установку таких устройств вместо фановой трубы, но когда в доме имеется септик, то открытый вывод вентиляции для сточной трубной конструкции должен присутствовать в обязательном порядке.

Клапан в таких ситуациях вместо указанной сети не применяют, ему отводится роль дополнительного приспособления в зонах трубопровода с большой протяженностью. Так же такая установка разрешается только в обогреваемом помещении, так, при минусовых температурах в механизме собирается конденсат, что блокирует его работу.

Если возникают сомнения, уместно ли ставить клапан вместо трубы, то лучше проконсультироваться по этому вопросу у специалистов, и тогда комфорт в доме не будет испорчен плохой работой канализации.

Вентилирующая система сливной магистрали в многоэтажках

Фановая труба для канализации в многоэтажном доме является необходимым атрибутом. Это продолжение сливного стояка над покрытием здания, и выводит наружу запах, появляющийся в сливной магистрали.

Располагать такие трубные конструкции в многоэтажном доме можно по-разному: горизонтально и вертикально, и любыми другими вариантами.

Видео

Запах канализации в квартире. В чём причина? / Sewage smell in the apartment

Watch this video on YouTube

Единственное, что говорят мастера – в многоэтажном доме такая конструкция должна присутствовать обязательно. Именно в многоэтажных постройках поток воды, проходящей по сливному стояку очень большой.

И без такой системы в квартирах, расположенных внизу постоянно будут неприятности в виде нехорошего запаха и возвращающейся отработанной жидкости с верхних этажей.

Вентилирующая система сливной магистрали в частном доме

Фановая труба для канализации в частном доме ставится не всегда, (но в зависимости от объективных обстоятельств, отсутствие данного изделия может способствовать появлению неприятного запаха из канализационной системы). По той причине, что объем сточной воды в данном случае не такой большой, чтобы создавать в сети вакуум.

Если следовать теории, то в частном 1 –но или 2-х этажном доме с одним санузлом, разрешают не ставить вентиляцию стояка. Но, практические рекомендации профессиональных строителей кардинально отличаются. Их советы основаны на таких фактах:

• Если на участке оборудовано локальное очистное оборудование, то без вентиляции нехороший запах будет распространяться на уровне земли, и будет мешать полноценному функционированию септика.
• Такое решение является очень надежным. Ведь всегда присутствует риск срыва гидрозатвора.
• Провести эту сеть на кровлю в ходе строительных работ не трудно.

Канализационная труба на 75 мм

Фановая труба для канализации 75 мм используется для оттока жидкости внутри помещений. Способ соединения этого сортамента раструбный. Так же при монтаже используют спецсмазку. Если таковой нет, то применят жидкое мыло. Масла при этом использовать не рекомендуют.

Трубный сортамент на 75 мм производится из трудновозгораемого полипропилена. Максимальный уровень температуры для таких изделий составляет +90 градусов.

Трубные изделия для канализации на 75 мм не боятся влияния ультрафиолета, и служат более 50 лет. Но, все исключительные характеристики трубы на 75 мм сохраняться только в том случае, когда изделие приобретено у известного производителя. Товар от сомнительных фирм, может оказаться некачественным, а значить смонтировать с ним надежную систему не предоставляется возможным.

Видео

Фановая труба для канализации в частном доме. Вакуумные клапаны. Вентиляция канализации.

Watch this video on YouTube

Фановая труба для канализации не создает больших трудностей при монтаже. Для такой работы не нужно специальных дорогостоящих инструментов. Главное, что потребуется от мастера – это внимательно изучить советы мастеров, а дальнейшее их воплощение в жизнь будет зависеть только тот самого хозяина.

Установка фановой трубы для канализации: правила проведения вентиляции

Здоровый микроклимат в доме складывается из нескольких факторов. Ошибкой было бы думать, что он зависит только от наличия или отсутствия кондиционера и правильно установленной вентиляционной системы. Важнейшей составляющей свежей атмосферы жилища является грамотно смонтированная фановая труба. Она успешно справляется с запахами, появляющимися из канализации. Наличие и нормальное функционирование конструкции гарантирует отсутствие в доме «аромата» нечистот и громких неприятных звуков при сливе воды.

Принцип работы фановой трубы

Это устройство предназначено для обеспечения вентиляции сточной системы. Оно соединяет конструкцию из канализационных труб с атмосферой или со специально проведенным вентиляционным каналом. Форма и длина устройства может быть произвольной. Можно встретить прямые, согнутые под углом, вертикальные и горизонтальные детали.

При обустройстве канализационной системы чаще всего выполняется монтаж фановой трубы — вентилируемого стояка. Функционирование устройства препятствует проникновению в квартиру запаха нечистот

Принцип работы фановой трубы достаточно прост. Сточные воды, сбрасываемые в вертикальный стояк, создают разрежение в трубопроводе. Частично оно может быть компенсировано водой, находящейся в сифонах сантехнического оборудования. Но при мощном сливе или большой высоте стояка вакуум, образующийся в канализационной трубе, с характерным «чавкающим» звуком срывает гидрозатворы оборудования, осушая сифоны. В таком случае препятствий для запаха из канализации не остается.

В системах, оборудованных фановой трубой, все происходит несколько иначе. Разрежение, создающееся в канализационном трубопроводе, не успевает «высосать» воду из сифонов. Этому препятствует атмосферный воздух, который начинает засасываться в систему одновременно с появлением в ней разряжения.

Таким образом гидрозатворы в сантехническом оборудовании остаются на своих местах и успешно препятствуют проникновению неприятных канализационных запахов в квартиру.

Как правильно спроектировать фановую систему вентиляции и как избежать ошибок при этом, читайте в нашем материале: https://aqua-rmnt.com/kanalizaciya/drugoe/ustrojstvo-fanovogo-stoyaka.html

В каких случаях необходима установка вентиляции?

Согласно нормам, фановая труба для канализации в обязательном порядке устанавливается в следующих случаях:

• Здание имеет больше двух жилых этажей, каждый из которых оснащен системой канализации и водоснабжения.
• Одноэтажное строение оборудовано бассейном или имеет другие устройства, которые могут выдавать разовые стоки значительного объема.
• Канализационные стояки в здании имеют диаметр 50 мм.

Малоэтажные постройки обычно возводятся без монтажа вентиляции. Однако нужно учитывать, что это целесообразно лишь при малых разовых стоках.  Определить их уровень довольно легко. Монтаж устройства будет считаться необходимым, если поток сточных вод может полностью перекрыть вертикальный стояк.

Наиболее частая ситуация: унитаз чаще всего устанавливается на трубу диаметром 110 мм, отверстие сливного бачка имеет сечение 70 мм и от ванны отходит трубопровод диаметром 50 мм.

В многоэтажных домах, где в каждую квартиру подведен водопровод и канализация, установка фановой трубы необходима. Стояк выводится на крышу

Становится понятно, что одновременное функционирование одной ванны и одного унитаза не создаст проблем. Даже если к канализации подключены посудомоечная или же стиральная машина и раковина, они не смогут серьезно увеличить объем разового стока. Поэтому вентиляция в данном случае монтируется по желанию. Но если в доме запланировано несколько ванных и туалетных комнат,  обойтись без оборудования становится невозможным.

Вентиляцию нужно устанавливать не только в инженерных системах, но во всём доме. Как это правильно сделать, узнаете из нашей статьи: https://aqua-rmnt.com/ventilyaciya/pritochnaya-ventilyatsiya-v-chastnom-dome.html.

Особенности проведения монтажа

Установка такого стояка может быть проведена самостоятельно. В первую очередь, для этого понадобится закупить подходящие трубы. Нужно понимать, что конструкция является прямым продолжением канализационного трубопровода, поэтому для нее вполне подойдут трубы, из которых собрана основная система.

Следует проследить, чтобы сечение устанавливаемого элемента совпадало с отверстием канализации или было несколько больше. Практика показывает, что оптимальный диаметр фановой трубы –  110 мм.

Для обеспечения необходимого для создания тяги перепада давления и температур, рекомендуется выбирать для начального участка стояка место в отапливаемом помещении. Конечный участок, напротив, нужно расположить в холодном. Это должно быть открытое место, тогда создающаяся в трубе тяга будет беспрепятственно выводить неприятные запахи в атмосферу.

Собственно монтаж устройства предельно прост: установка конструкции производится в заранее приготовленный вентиляционный канал.

Существуют два практически равноценных варианта грамотного обустройства фановой трубы: вывод вентиляционного стояка на крышу и установка обратного клапана

Система с обратным клапаном

Выставленное на место оборудование  может оснащаться специальной системой, которая называется обратный клапан. Оно дает возможность нормального функционирования без вывода вентиляционного стояка на крышу. Кроме этого устройство необходимо для:

• Коррекции недостаточного уклона канализационной трубы.
• Предупреждения попадания в систему механических примесей и грызунов.
• Препятствия возврата сточных вод к сантехническим устройствам.

Обратный клапан на фановую трубу должен устанавливаться без использования всевозможных обмазок и силикона. Поверхность должна быть чистой и сухой

В зависимости от вида обратного клапана, его можно установить снаружи или внутри элемента. Устройство направляется навстречу движению стоков, его элементы, выполненные в виде лепестков, должны быть выгнуты в сторону сантехнического прибора. Внутренний монтаж предполагает тщательное очищение и последующее обезжиривание внутренней поверхности трубы, куда впоследствии будет установлена вставка. Специалисты настоятельно не рекомендуют использовать при монтаже различные смазки, в том числе  силиконовые, предназначенные специально для канализации. Все работы по установке проводятся только на сухих поверхностях.

Вентиляционный стояк для канализации

Традиционно верхняя часть фановой трубы выводится на крышу в виде вентиляционного стояка. По рекомендациям строительных СНиПов высота конструкции должна быть не меньше 0,5 м на скатной кровле, 0,3 м – на плоской неэксплуатируемой поверхности и 3 м на эксплуатируемой крыше. При этом минимальное расстояние от стояка до открываемых балконов или окон по горизонтали должно быть не менее 4 м. Объединять вывод фановой трубы с печными дымоходами или вентиляцией строго запрещено.

Если в доме находится сразу несколько канализационных стояков, их можно соединить одной вытяжной частью. В таком случае сечение выбранной для ее обустройства трубы должно равняться или быть больше диаметра самих стояков. Для большинства строений диаметр единой вытяжной части будет составлять 110 мм. Объединенные вытяжные элементы укладываются с незначительным уклоном, порядка 0,02%, направленным в сторону движения газов.

Выводить устройство на чердак настоятельно не рекомендуется. Так же запрещена установка вывода фановой трубы непосредственно под свесом крыши, поскольку снег, падающий и сползающий с кровли, легко сможет ее повредить. Всевозможные дополнительные конструкции для вытяжки, такие, как флюгарки или дефлекторы, установленные на выводе канализационного стояка, не дадут ожидаемого эффекта. Напротив, по мнению специалистов, они провоцируют появление конденсата в системе, что чревато блокировкой выводных отверстий при его возможном замерзании.

Вам также пригодиться материал о том, какие трубы выбирать, чтобы сделать вентиляцию канализации, и какие факторы нужно учесть при проектировании: https://aqua-rmnt.com/uchebnik/montazh/ventilyaciya-kanalizacii-v-chastnom-dome.html

Функционирование канализации без вентиляции возможно. Но согласится ли владелец жилья, где установлена такая система, свыкнуться с постоянным запахом нечистот? Грамотная установка фановой конструкции легко решит неприятную проблему, тем более, что выполнить ее можно самостоятельно. Внимательно ознакомившись с инструкцией можно смело браться за дело. В результате дом будет не только сиять чистотой, но и пахнуть ею.

Оцените статью: Поделитесь с друзьями!

нужна ли она для вентиляции?

Фановая или вентиляционная труба канализации – это необходимый атрибут любой системы отведения сточных вод и в многоэтажном доме, и в частном коттедже. Для чего нужна фановая труба? Установка такой трубы одновременно решает две задачи. Во-первых, через вентиляцию осуществляется отведение газов из сети трубопровода. Во-вторых, вентиляция нужна для поддержания постоянного давления в системе труб, поскольку в момент спуска большого объема воды в канализации возникает разряжение воздуха.

Что такое фановая труба? Фановой принято назвать трубу, которая соединяет стояк канализации с атмосферой. Наличие такой трубы предотвращает возникновение разряжения в системе, что, в свою очередь, не позволяет нарушить работу водяных затворов.

При отсутствии фановой трубы, в момент спуска большого количества воды, во всех расположенных выше приборах может сорвать гидрозатворы. А через пустые сифоны в помещения начнет поступать неприятный запах канализации.

Необходимость применения фановых труб

Согласно строительным нормативам, система канализации без фановой трубы может быть сооружена в одноэтажном доме. Такой допуск основан на том, что в маленьких домах не может образоваться одновременно большой объем сточных вод.

Однако фановая труба для канализации в частном доме не будет лишней и в малоэтажной постройке. Установка трубы является необходимостью в том случае, если при одновременном сливе большого объема воды полностью перекрывается сечение трубы стояка.

В большинстве случаев, размеры отверстия в сливном бачке составляют 70 мм, а отвод от унитаза выполняется с использованием трубы, имеющей диаметр 110 мм. Отвод от ванны собирают из труб сечением до 50 мм. Таким образом, при использовании только одного предмета сантехники возникнуть полное заполнение стояка не может.

К остальным сантехническим приборам присоединяются трубы для канализации небольшого диаметра. Поэтому их применение не оказывает существенного влияния на общий объем одновременного слива. Поэтому в одноэтажных домах установка фановой трубы производится по желанию.

Совет! Как правило, самое большое количество стоков образуется, когда слив воды осуществляется одновременно из унитаза и ванны.

Иное дело – дом от двух этажей и выше. Разумеется, речь идет о тех случаях, когда санузлы расположены на каждом из этажей. В этом случае водопроводом могут пользоваться одновременно несколько человек.

А при одномоментном сливе воды из двух унитазов, сечение стояка будет полностью перекрыто, поэтому в таких домах установка фановых труб является обязательной. В высотных домах нормальное функционирование системы канализации без фановой трубы невозможно, поскольку в таком доме канализацией одновременно может пользоваться большое количество людей.

Следовательно, вероятность того, что все сечение стояка будет занято стоками, возрастает многократно. Таким образом, в обязательном порядке нужно включать фановые трубы в систему, если:

• Для сооружения стояка была использована труба с сечением менее 110 мм.
• В доме имеется несколько санузлов и не исключена возможность, что ими будут пользоваться одновременно.
• Если в доме имеется устройство, которое способно обеспечить одномоментное появление значительного количества стоков. К числу таких устройств можно отнести, например, бассейн.
• Дом оборудован местной канализацией, и очистная установка находится на небольшом расстоянии от дома. В этом случае, вентиляция из канализационных труб помогает не допустить проникновение в помещения дома запаха газов, образующихся при разложении органики в септике.

Установка и ремонт фановых труб

Фановая труба для канализации может быть выполнена как из пластика, так и из чугуна:

• Металлические трубы. Это традиционное решение, так как еще 50 лет назад бытовые системы канализации собирались исключительно из чугуна. Материал отличается долговечностью, но он очень неудобен в работе, поскольку имеет существенный вес.

• Пластик. Это самый популярный материал для сборки канализации. Многие хозяева меняют отслужившую свое чугунную канализацию на пластиковую, а при постройке новых домов, именно этот материал является самым востребованным. Пластиковые трубы легче, экономически выгоднее и привлекательнее с точки зрения эстетики. Поэтому сегодня чугунные трубы применяют намного реже.

Совет! При выполнении установки или замены фановой трубы в случае необходимости можно стыковать детали из чугуна и пластика. Главное, чтобы диаметры этих элементов совпадали. Сужения диаметра в фановой трубе допускать нельзя, в противном случае она не будет полноценно функционировать.

Кроме того, есть условия, которые требуется соблюдать вне зависимости от того, из какого материала изготовлены трубы:

• Диаметр фановой трубы должен быть равен (или быть больше) диаметру стояка канализации. Использовать трубу меньшего сечения строительные нормы запрещают.
• Фановая труба, как правило, выводится на крышу. Ее нельзя устанавливать вблизи окон и балконов. Минимальное расстояние от поверхности конька кровли – 30 см.

Правила установки фановых труб

При монтаже трубы фановой нужно точно придерживаться рекомендаций, закрепленных в СНиП.

• При приобретении материала нужно проследить, чтобы диаметр фановой трубы не был меньше, чем диаметр стояка.

Совет! В частном строительстве, чаще всего, для сооружения стояков и, соответственно фановых труб используют пластиковую трубу с сечением 110 мм.

• Начальная точка канализационной системы должна обязательно находиться в отапливаемом помещении. А вот ее конечная точка, наоборот, должна располагаться в холодном месте. Это обеспечит необходимую разницу температуры и давления и позволит вентиляции эффективно удалять газы.

• Вентиляционная труба канализации фактически является продолжением стояка, поэтому ее изготавливают из того же материала, что и сам стояк.

Совет! Иногда постоянное присутствие неприятного запаха канализации в помещениях обусловлено тем, что под приборы сантехники установлены сифоны недостаточного объема. Если не пользоваться приборами на протяжении нескольких дней, то водяная пробка просто высохнет и неприятно пахнущие газы проникнут в комнаты. Установка фановой трубы поможет решить и эту проблему. Воздух в доме будет оставаться свежим, даже если сантехника будет простаивать без использования.

Вывод вентиляции на крышу

Правила установки фановой трубы:

• Вывод вентиляционной трубы на крышу должен быть организован на высоте не менее 30 см, а лучше 50 см от конька. Однако если крыша является эксплуатируемым объектом (например, на ней устроена летняя терраса), то высота вывода может достигать трех метров.

• Если в доме установлено несколько стояков, то их можно оборудовать одной фановой трубой.
• Расстояние по горизонтали от окон и балконов здания до выхода фановой трубы должно быть более 4 метров.

При сооружении вентиляции канализации категорически запрещается:

• Выводить фановую трубу на чердак, а не на крышу.
• Организовывать вывод фановой трубы совместно с выводом дымохода и вентиляционным каналом.
• Выводить фановую трубу под свес крыши, поскольку зимой при сходе с кровли снега и льда труба может быть повреждена.

Некоторые домовладельцы, стремясь улучшить работу вентиляции канализации, пытаются установить на трубе дополнительные вытяжные устройства. Такие, как дефлекторы, флюгарки и пр.

На самом деле, такие устройства не только не дают нужного эффекта, но и могут способствовать тому, что в системе будет накапливаться конденсат. А в холодное время года влага может замерзнуть и перекрыть пути движения воздуха и газов.

Установка обратного клапана

На фановую трубу обязательно следует установить обратный клапан. Ставят клапан на фановую трубу канализации сразу же после установки унитаза. Принцип работы клапана:

• При спуске воды из сливного бачка крышка клапана открывается, пропуская стоки.
• При отсутствии поступления жидкости из дома крышка клапана плотно закрыта. При этом она имеет такую конструкцию, что открыть ее с обратной стороны невозможно.

То есть установка клапана помогает избежать такой неприятной ситуации, когда стоки из наружного трубопровода (например, в результате засора) проникают в дом, заливая помещения грязной водой.

Итак, фановая труба – это элемент канализационной системы, который используется для вентиляции трубопровода и поддержания в системе нормального давления. Установка фановой трубы должна быть осуществлена в соответствии с требованиями строительных норм.

Замена фановых труб канализации в квартире

Какие трубы канализации в квартире лучше и чем они отличаются?

Разница в качестве материала, прокладок и соединений, от которых зависит долговечность конструкции и риск протекания. Мы монтируем на Ваш выбор два самых надежных вида труб немецкого концерна Остендорф – стандартные и бесшумные. Они используются уже больше 20 лет и доказали надежность в миллионах жилых и производственных помещений в 75 странах мира. Точно не подведут!

Кто должен менять фановые трубы, чья это обязанность по закону, кто собственник?

В соответствии со статьей № 36 ЖК РФ, правил и норм технической эксплуатации жилого фонда, утвержденных Постановлением Правительства РФ № 491 от 13 августа 2006 года, лежак канализационных труб находится в собственности владельца помещения, поэтому замена и обслуживание производится силами собственника. При этом стояк, напротив, относится к общедомовому имуществу, принадлежит всем жильцам, и его замена должна производиться силами ЖЭКа или управляющей компании (УК ЖКХ, ТСЖ).

Поможет ли замена фановых труб убрать неприятный запах канализации?

Зависит от причины попадания воздуха из канализации в помещение. Может потребоваться дополнительно заменить сифоны для ванны и раковины, установить обратный клапан или создать правильный градус наклона при замене труб от туалета до кухни. Если воздух подсасывается через трещину в стояке, то поможет ремонт или замена стояка. Помните, что канализационные газы не только неприятны, но и опасны для нервной системы человека.

Почему стоит вода в канализационных трубах?

В чугунных трубопроводах вода застаивается из-за засоров или «зарастания» просвета трубы. Внутри нее на неровностях чугуна задерживается и затвердевает грязь. Это решается или постоянными прочистками, или заменой на гладкие пластиковые трубы, в которых отложения не задерживаются.
Если пластиковый трубопровод жестко не зафиксировали, то в середине длины он провисает под весом стоков. Это приводит к застаиванию воды. Чтобы исправить ситуацию, нужно прикрепить трубопровод к стене хомутами или крючками-подвесами. В запущенных случаях может потребоваться перемонтаж.

Можно ли соединять между собой пластиковые и чугунные трубы? Надежно ли соединение чугуна и пластика?

Да, это не только разрешено, но и предпочтительно. Переходы с чугунных труб на пластиковые надежны и герметичны, поскольку выполняются согласно регламенту эксплуатации и обслуживания инженерных сетей. Они практичны, легко ремонтируются, обновляются и заменяются.

Можно ли сделать так, чтобы вода в трубах не шумела?

По Вашему желанию мы можем установить специальные шумоизолированные (малошумные) трубы Rehau белого цвета. Они стоят дороже, но шум в них полностью отсутствует благодаря звукоизоляции стенок.

Будет ли запах в процессе работы?

Теоретически появление запаха возможно. Если чугунный раструб расчеканивают газовой горелкой, то в помещении начинает ощутимо пахнуть серой. Чтобы не доставлять Вам неудобств, мы выполняем расчеканку альтернативным механическим способом.

Когда можно пользоваться? Сколько длится?

Процесс под ключ занимает от 3 до 5 часов, пользоваться системой можно сразу после завершения работы и проверки работоспособности.

Фановая труба для канализации в частном доме

В любом частном доме просто необходимо обустроить систему, отвечающую за качественную вентиляцию помещений. Для обустройства данных конструкций наиболее подходящими считают фановые элементы, препятствующие разряжению воздуха в вентиляционной системе. Сифоны, также применяемые в процессе обустройства вентиляции, отличаются небольшими размерами и малым запасом воды. Но при длительном простое системы вода из сифона испаряется, что позволяет посторонним запахам без проблем проникать в систему вентиляции дома.

Использование фановых труб позволяет избежать перепадов давления внутри системы, обеспечивает работу системы при недостатке или полном отсутствии воды в сифоне. Данная проблема особенно актуальна для загородных домов, часто используемых для временного проживания. Плохая система вентиляции, пропускающая запахи канализации внутрь дома, становится причиной возникновения неприятных запахов внутри всего дома.

Даже не используемая достаточно долго, канализация способна накапливать летучие газы, которые при первой возможности поднимаются по вентиляционным каналам. При недостатке жидкости в сифоне, более теплый канализационный воздух способен проникнуть в помещение.

Из чего изготовлены фановые трубы

Элементы канализационных конструкций уже достаточно длительное время не изготавливают из асбеста, керамики или чугуна. Современным материалом принято считать недорогой, легкий и удобный в монтаже пластик. Чаще всего для обустройства герметичных канализационных систем используют ПВХ элементы в комбинации с уплотнителями из резины. При этом необходимо помнить, что каждый из видов труб необходимо использовать с учетом последующих условий эксплуатации и рабочих температур. Для подключения посудомоечных и стиральных машин, использующих для своей работы воду с высокой температурой, необходимо использовать специальные, предусмотренные для этих задач трубы.

Огромный ассортимент труб и фасонных элементов позволяет проводить монтаж систем канализации практически любой конфигурации.

Процесс установки фановых труб

По существующим нормативам и нормам, при монтаже канализационных систем в малоэтажных домах можно обойтись без применения фановых элементов. Это связано с тем, что для небольших жилых объектов характерно малое количество отходов и выделяемых неприятные запахи нечистот.

Вытяжные трубы необходимо устанавливать, если общее количество стоков сопоставимо с размером трубопровода канализации. Если брать для примера частный дом, данный объем способен одновременно повлиять на спуск в ванной и спуск унитазного бачка.

Но рассмотрев данный вопрос более детально, можно прийти к выводу, что это практически невозможно. Чаще всего диаметр трубы, подключаемой к сливу ванны и унитаза, не превышает 110 мм, а диаметр спускного отверстия бачка не бывает более 70мм, диаметр сифона устанавливают не более 50 мм. Другое сантехническое оборудование, используемое в современном доме или квартире, рассчитано на использование небольших стоков, не сильно влияющих на общую ситуацию.

Если стоит задача обустроить несколько санузлов, использование фановых труб оправдано и необходимо.

Фановые трубы используют в следующих ситуациях:

• если в коттедже предусмотрено установить несколько унитазов или ванн, расположив их на разных этажах дома;
• если канализационные стояки будут обладать сечением 50 мм;
• в общую систему канализации включены бассейны, влияющие на общий объем канализационных стоков;
• на участке предусмотрено использование септиков, способных стать причиной малоприятных запахов.

Правила установки

При монтаже вытяжных труб следует придерживаться двух основных правил:

1. Диаметр вытяжной трубы должен быть равен или превышать сечение отвода канализации.
2. При расположении окончательной секции вытяжки необходимо найти место с хорошим притоком свежего воздуха.

При возведении фановых труб применяют те же методы и технологии, что и в процессе монтажа стояков. Если разобраться, вытяжную систему можно назвать конечным элементом канализации, устанавливаемую в предварительно спроектированный канал вентиляции.

Установка фановой трубы в комбинации с общей системой канализации и септиком

Достаточно часто, если не предусмотрено необходимое количество выходов для вентиляции, можно провести вытяжные конструкции сквозь стены помещения. На появившиеся после этого отверстия на наружной части стены можно установить декоративные элементы, решетки.

Фановая труба для канализации в частном доме поможет избавиться от неприятных запахов даже в помещениях с правильно обустроенной вытяжкой и системой вентиляции.

Сифоны, используемые в санитарном оборудовании и трапах, отличаются малыми размерами и не способны вместить в себя большой объем воды. Это приводит к тому, что при не регулярном использовании влага способна полностью испариться и открыть путь воздуху из системы канализации.

При установке фановых труб проблема с проникновением неприятных запахов из канализационной системы практически полностью решается, теплый воздух из всех санприборов без проблем выводится в атмосферу.

При наличии одного или двух стояков канализации, фановые трубы можно с легкостью вывести на крышу коттеджа или частного дома. С увеличением количества стояков, внешний вид здания будет испорчен за счет большого количества вытяжек на крыше.

При наличии более трех канализационных стояков, существует возможность установки одной фановой конструкции и оборудование других стояков клапанами, состоящих из пружины и уплотнителя из резины. Данный вакуумный клапан предназначен для подачи воздуха в трубопровод при появлении разряженного объема, возникающего при спуске воды в системе. После выравнивания давления клапан надежно запирается, не пропуская запахи в систему.

Существует мнение, что вакуумные клапаны способны с успехом заменить фановые трубы. Но если на участке предположено размещение очистных сооружений, канализационная вытяжка просто необходима для отвода канализационных испарений.

Строительные нормативы и нормы, основанные на теоретических расчетах, законах физики и многолетнем опыте установки данных систем, предполагают прокладывание вытяжных коммуникаций и систем вентиляции по контуру отапливаемых площадей. При этом конечная секция должна располагаться в области расположения более холодных масс воздуха.

Монтаж фановых труб недопустимо проводить в помещениях чердака. Это связано с тем, что в причердачном пространстве будет постоянно накапливаться неприятный запах, проникая затем в другие помещения верхних этажей здания.

Установка канализационных вытяжек вблизи наружных стен строения может в значительной мере испортить внешний вид здания. Движущиеся вверх испарения от нечистот способны через сравнительно небольшое количество времени оставить неприятный налет на крыше и верхних элементах дома.

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

монтаж и замена (фото и видео)

В системах канализации фановая труба является элементом системы, «отвечающим» за соединение замкнутых канализационных стоков с атмосферой. Это необходимо для удаления неприятных запахов, могущих появиться из сантехнических приборов, если объем стоков будет значительно перекрывать диаметр главного стояка.

Фановая труба используется в помещениях, с двумя и более этажами.

Фановая труба необходима, если в жилом помещении имеется 2 или более жилых уровней.

Подключение этого сантехнического элемента может потребоваться, если в доме есть источники большого количества сточных вод (например, бассейн) или на участке постоянно ощущается неприятный запах от септика. Вентиляция канализации также понадобится, если диаметр выхода унитаза, стояка в помещении менее 100 мм.

Фановые трубы и их размер

Схема установки фановой трубы.

Если канализационная система в доме выполнена из чугуна, то будет логично, если вентиляционная часть канализации будет выполнена из того же материала. Если все детали пластиковые, то и фановая труба должна быть такой же. При этом ее диаметр должен составлять от 110 мм (для чугунных труб – 100 мм). При выборе следует соблюдать простое правило: диаметр выхода унитаза должен быть меньше диаметра фановой трубы, тем более стояка.

Другое дело, если в системе есть фекальный насос. Обычно он устанавливается в случае, когда вывод сточных вод самотеком невозможен; например, септик расположен выше канализационного выхода из жилища. Еще лучше, если есть фекальный насос с измельчителем; подобное устройство способно выкачивать сточные воды из труб небольшого диаметра без образования засоров. При таком насосе допускается установка канализационных труб диаметром в 50 мм. Фановая труба в данном случае может иметь соответствующий диаметр – 50 мм. Если под рукой есть деталь большего диаметра, то можно ставить и ее через соответствующий переходник.

Установка фановой трубы

Для начала было бы неплохо, если есть возможность ознакомиться с СП40-107-2004. Это сантехнический документ, в котором вполне определенно регламентируются правила вывода стояка, подключения унитаза и установки вентиляции канализации. Если следовать требованиям нормативов, фановая труба должна быть выше поверхности кровли не менее чем на 15-30 см. При этом не рекомендуется монтаж дефлекторов. То есть «выхлоп» в окружающую среду должен быть беспрепятственным. Если здание имеет не один этаж, то лучшее место для установки этого элемента вентиляции – «персональный» вентиляционный канал (тогда и замена фановых труб при необходимости станет несложным делом). Какие же основные требования к монтажу?

1. Место расположения верхней части вентиляционного воздуховода должно находиться не ближе 4-х метров от ближайшего балкона или окна. Сверху вентиляция защищается металлической сеткой – это предотвратит попадание внутрь насекомых.
2. Не допускается установка канализационной вытяжки внутри чердачного помещения. Это приведет к накапливанию запахов, которые сквозь потолочное перекрытие обязательно будут просачиваться внутрь жилого помещения.
3. Нельзя монтировать вентиляционную фановую сантехнику внутри дымохода или иного элемента вентиляционной системы жилого помещения;
4. Фановая труба должна иметь диаметр, равный или больший по отношению к размеру стояка.
5. Труба должна проходить по отапливаемому помещению, в противном случае необходимо обеспечить ее утепление.
6. Если здание небольшое, сантехнических приборов немного, а крышу портить большим количеством труб не хочется, то фановую трубу можно подключить к стояку, подсоединив к нему вакуумный клапан.

Редукция используется, когда, например, происходит замена фановых труб и нужно соединить чугунный стояк в старом доме с пластиковым канализационным трубопроводом.

Если вся система канализации (в т.ч. и стояк) – пластиковые трубы, то из ПНД должен быть сделан и выход на вентиляцию. Если такая возможность отсутствует, то понадобится специальный переходник (редукция). Он используется, когда, например, происходит замена фановых труб и нужно соединить чугунный стояк в старом доме с пластиковым канализационным трубопроводом. Также необходимо предусмотреть возможность ревизии в том месте, где фановая труба подсоединяется к выходу стояка. Тогда засор можно будет ликвидировать механическим способом.

Уклон может быть любым, даже вовсе отсутствовать, т.е. допускается прокладывать трубу даже в горизонтальном положении. В последнем случае желательно делать хотя бы небольшой наклон, чтобы канализационные пары уходили обратно в канализационную систему и не застаивались. В местах прохода сантехнической вентиляции (если она из ПВХ) через перекрытие необходимо установить металлическую гильзу. Там, где необходим изгиб, ставится колено с углом в 45, 90 градусов.

Применение канализационной вентиляции в малоэтажном здании

Канализационная вентиляция в малоэтажном здании.

Потребность в монтаже фановой трубы может возникнуть и в одноэтажном доме. Часто бывают ситуации, когда происходит одновременный слив большого количества стоков, например, из унитаза, ванны и раковины одновременно. В этом случае сечение стояка полностью перекрывается, создается разрежение и все стоки уходят из системы. А ведь именно гидрозатвор обеспечивает отсутствие неприятных запахов в помещении.

Какова же «среднестатистическая» канализационная система? Обычно в доме монтируются трубы сечением в 110 мм. Диаметр отверстия в сливном бачке унитаза – 70 мм. Ванна со стояком соединяется трубой в 50 мм. В результате общее сечение – 110 мм. То есть даже при одновременном сливе только ванны и унитаза происходит перекрытие стояка. А ведь есть еще и раковина, умывальник, стиральная машина… Они хоть и не оказывают заметного влияния на образование запахов, но «посильную лепту» в перекрытие стояка вносят. Поэтому обычно вентиляционная сантехника устанавливается именно для унитаза.

Как менять фановые трубы

Монтаж вентиляционной трубы необходимо начинать с нижней, самой жесткой точки. Такой точной является стояк.

Ставить новую вентиляцию для канализационной системы имеет смысл, когда ведется общая замена канализационных труб и сантехнических приборов. Понадобится демонтаж старой системы. Обычно домовладельцы стремятся заменить чугунный трубопровод на пластиковый (или хотя бы часть его). Здесь имеет смысл проконсультироваться со специалистами – нововведение может значительно снизить прочность всего трубопровода.

Вентиляционная труба монтируется, начиная с нижней, самой жесткой точки, т.е. со стояка. В загородном жилище эту операцию начинают с фундамента. Необходимо просверлить отверстие и установить трубу посредством хомутов. Далее ставят сантехнику. Потом можно «оформить» выход унитаза, ванны, умывальников и подсоединить к общей системе фановую трубу. Если предполагается установить вентиляционный клапан, то монтируется и он. Не забудьте выполнить звукоизоляцию (при необходимости).

Канализационная вентиляция и фановый клапан

Часть домовладельцев считает, что для вентиляции унитаза, раковины, стиральной машины и умывальника в загородном жилище вполне достаточно такого сантехнического элемента, как фановый клапан. Однако это устройство исправно удаляет запахи только при условии наличия гидрозатвора. Если же жильцы длительное время отсутствуют (например, на даче в зимний период), то пересыхание сифонов неизбежно и соответствующий «аромат» от раковины, унитаза встретит вас прямо на пороге жилища.

Вакуумный клапан включает в себя несильную пружину, резиновый уплотнитель. Если в канализационной системе возникает разрежение, то клапан открывается, втягивая вовнутрь канализации воздух. Как только давление нормализуется, клапан возвращается на прежнее место и, плотно притягиваясь к резиновому уплотнителю, удерживает запахи внутри канализационной системы. Нельзя рассматривать вакуумный фановый клапан как замену или альтернативу фановой трубе, которая по своей «производительности» значительно превосходит это нехитрое устройство. Вакуумный клапан – это всего лишь дополнение или временная необходимость для вашей канализационной системы.

Выхлопной вентилятор

— купить выхлопной вентилятор труба с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для трубы вытяжного вентилятора. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя труба для вытяжного вентилятора вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели выхлопную трубу на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще сомневаетесь в выборе трубы для вытяжного вентилятора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести выхлопной вентилятор по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Вентилятор для ванны

УВАЖАЕМЫЙ ТИМ: Я мастер по ремонту и собираюсь переделать ванную комнату.Мне не нравится наш нынешний вентилятор для вытяжной ванны, и я собираюсь установить новый. Я провел всевозможные онлайн-исследования, и большая часть информации противоречива. Мне не нравится, что делать и как лучше всего выпустить воздух из вентилятора. Как бы вы проветрили вентилятор для ванны? Можете ли вы дать несколько советов и практических советов? Донна Б., Цинциннати, Огайо

ДОРОГАЯ ДОННА: Поздравления уместны по любому поводу! Прежде всего, здорово, что вы ремонтируете ванную комнату самостоятельно.Вы получите всевозможное удовлетворение от этого опыта. Вы также можете получить дозу разочарования!

Думаю, вас также следует похвалить за осознание того, что можно очень быстро попасть в беду, следуя случайным советам, найденным в Интернете. Я видел веб-сайты, обсуждения на форумах и видео на YouTube, наполненные ужасными советами, которые в будущем не вызовут у вас ничего, кроме душевных и финансовых проблем.

Часто меня спрашивают, как получить совет в Интернете. В первую очередь, следует просто следовать советам настоящих профессионалов.Настоящий профессионал — это тот, кто работает на платежеспособных клиентов и имеет успешный опыт ведения бизнеса не менее пятнадцати лет. Работа над домом, который вы купили, чтобы перевернуть, или работа по выходным для друзей и соседей своими руками — не значит, что вы профессионал. Если человек не может доказать вам, что у него есть полномочия, будьте очень осторожны с тем, что он может предложить.

Эта вентиляционная труба для ванной комнаты выглядит как установка, сделанная своими руками, но, хотите верьте, хотите нет, ее установил профессионал. НИКОГДА не используйте изоленту и гибкую трубу.Фото: Тим Картер

А теперь поговорим о вентиляционном отверстии для ванны! Вот мой первый совет. Купите лучший вентилятор, который вы можете себе позволить. Вентиляторы, которые стоят дороже, почти всегда изготавливаются из более качественных деталей, более совершенных двигателей и не шумных.

Получив вентилятор, остановитесь и прочтите инструкции по установке. Практически каждый отличный вентилятор, который я установил, имеет хорошие инструкции, в которых говорится о минимальных требованиях в отношении того, как проложить выхлопную трубу. По крайней мере, вы хотите прислушаться к этим инструкциям.Невыполнение этого требования во многих случаях может привести к аннулированию гарантии на вентилятор.

Вы живете в холодном климате. Вентиляторы для ванн и холод не сочетаются друг с другом. Вентиляторы ванны обычно нагнетают много влажного влажного воздуха, и если вентиляционная труба находится в холодном помещении, а труба не изолирована, внутри трубы образуется конденсат.

Слишком часто у людей капает вода с кожуха вентилятора, и они думают, что у них протекает крыша. Чаще всего проблема в том, что вода течет обратно по трубе в вентилятор.По этой причине вы должны использовать правильную трубу, и ее необходимо установить так, чтобы вода никогда не покидала трубу, если она образуется на внутренних стенках трубы.

Некоторые высококачественные вентиляторы поставляются со специальными цельными изолированными гибкими трубами, предотвращающими образование конденсата и утечки. Обязательно поговорите с производителем о том, как лучше всего подключить эту трубу к вентилятору и фитингам, если вы решите ее использовать.

Чтобы предотвратить образование конденсата, лучше всего заизолировать внешнюю часть трубы.Возможно, вам удастся найти отличную изоляцию из пеноматериала, которая будет скользить по трубе, которую вы будете использовать. Если нет, то можно приобрести аэрозольные баллончики с пеной и покрыть трубу после ее установки.

Не рассчитывайте на традиционную изоляцию из стекловолокна, которая закреплена лентой вокруг трубы. Скотч, каким бы хорошим он ни был, худшее, что можно использовать в скрытом пространстве. Клейкое соединение со временем выйдет из строя.

Я бы серьезно подумал об использовании трубы из ПВХ с вспененной сердцевиной в качестве вентиляционной трубы для вашего вентилятора.Фитинги можно приклеивать, и любая вода, которая может образоваться в трубе, никогда не будет стекать на потолок или стену. Если вы все же решите использовать металлический воздуховод, который соединяется вместе, убедитесь, что все горизонтальные швы трубы находятся в верхней части трубы, чтобы не было утечек. Проблема с использованием металлических труб заключается в том, что любые угловые фитинги, которые вам нужно использовать, являются потенциальными источниками утечки, особенно там, где они соединяются с прямыми отрезками трубы.

Убедитесь, что вы используете одобренную заглушку на выходе вентиляционного трубопровода из вашего дома.Не выпускайте выхлоп из ванны прямо на чердак, надеясь, что он выйдет через какое-то другое вентиляционное отверстие на крыше. Вытяжка вентилятора для ванны может вызывать массовое цветение плесени и гниение древесины на чердаках. Вытяжной вентилятор должен выходить прямо наружу дома.

Не кладите вентиляционную оконечность на свес или потолок крыши. Не кладите его на стену рядом или под свесом крыши. Влажный воздух, который вырывается вентилятором, можно всасывать прямо в открытые вентиляционные отверстия потолка и втягивать на чердак.

Я считаю, что вентиляционные отверстия для вытяжных вентиляторов ванны лучше всего продеть через крышу.Если вы живете в регионе, где выпадает сильный снегопад, просто выпустите его через трубу из ПВХ, имеющую форму леденца, и прошейте эту трубу, как любую другую вентиляционную трубу.

Колонка 1135

Неправильные и небезопасные системы смягчения воздействия радона

Мы гордимся нашими радоновыми системами, которые установлены правильно с использованием качественных материалов. Наши системы снижения радона работают безопасно в течение длительного срока службы, не требуя минимального обслуживания.

Однако некоторые подрядчики по радону и домовладельцы, работающие самостоятельно, устанавливают системы смягчения радона, используя некачественные материалы и ненадлежащие методы. Это часто приводит к небезопасным системам и неработающим системам, требующим ремонта или замены. Примерно от одной трети до половины обращений в службу поддержки, которые я получаю для ремонта радоновых систем, установленных другими компаниями, оказываются неправильно установленными радоновыми системами, в которых использовались некачественные материалы.

Две основные причины использования некачественных материалов и ненадлежащих методов в системах смягчения воздействия радона:

1. Любовь к деньгам или Жадность — Подрядчик по радону или домовладелец, который знает лучше, срезает углы, чтобы сэкономить время и / или материальные затраты.
2. Невежество — Домашний домовладелец или неопытный подрядчик по радону, который просто не знает, как это сделать, и полагает, что их работа достаточно хороша. Существует много информации о том, как правильно снизить уровень радона, так что это невежество сродни Laziness .

Некомпетентная и неэтичная работа на установках по уменьшению воздействия радона — две основные причины, по которым были разработаны стандарты по уменьшению воздействия радона. Были разработаны различные учебные программы по сертификации радона и лицензии подрядчиков по радону, которые требуются в некоторых штатах, чтобы помочь уменьшить практику установки ненадлежащих и небезопасных систем смягчения воздействия радона.На момент написания этой статьи не было сертификации по радону или лицензии по радону, необходимой для смягчения воздействия радона в штате Нью-Йорк. В штате Нью-Йорк очень мало регулирующих органов, если они вообще существуют, в отношении установки систем уменьшения воздействия радона. . Фактически, очень немногие сотрудники правоохранительных органов даже знают, что представляет собой надлежащая система смягчения последствий радона.

Примечание: по этой причине я занялся бизнесом по уменьшению радона. Как лицензированный инспектор штата Нью-Йорк с 30-летним опытом строительства, я провел более 2000 инспекций домов в центре Нью-Йорка, где около 1/3 домов имеют систему снижения уровня радона.Когда я узнал, как выглядит надлежащая система смягчения воздействия радона, я понял, что было очень мало систем, которые были должным образом установлены в соответствии со Стандартами смягчения воздействия радона EPA

.

Caveat emptor на латыни означает «пусть покупатель остерегается» — сертификаты и лицензирование подрядчиков по радону не являются гарантией качества или безопасности радоновой системы. Я проинспектировал или проработал более 2000 домов с системами подавления радона, и более половины из них были неправильно установлены с использованием некачественной тонкостенной трубы сортамента 20 для вентиляции радона. К сожалению, как видно из многих сотен некачественных и небезопасных систем смягчения воздействия радона, которых я видел в качестве домашнего инспектора или которые меня вызвали для ремонта, были установлены «сертифицированными подрядчиками».

Я знаю некоторых сертифицированных подрядчиков по производству радона в центре Нью-Йорка, которые чаще всего используют только некондиционные тонкостенные радоновые трубы из ПВХ сортамента 20 для вентиляции радона. Зачем им и многим другим это делать? Во-первых, он дешевле, примерно вдвое дешевле, на треть меньше веса, что упрощает и ускоряет работу.Что еще хуже, во многих установках по уменьшению воздействия радона, которые я видел, используются дренажные трубы стандарта 20, установщики даже не вклеивают трубы в фитинги! ПВХ-трубы и фитинги Schedule 20 со временем не подходят друг к другу, и поскольку эти ребята так торопятся, что даже не удосуживаются склеивать трубы, они в конечном итоге расшатываются или разваливаются.

Это один из примеров некачественных материалов, обычно используемых в системах смягчения воздействия радона: Тонкостенная трубка из ПВХ сортамента 20, вентиляционная труба для радона, которую предпочитают многие сертифицированные по радону подрядчики, составляет менее 1/10 прочности трубы из ПВХ сортамента 40, которая следует использовать ; он очень хрупкий и легко трескается при минусовой погоде; желтеет под воздействием солнечных ультрафиолетовых лучей; он может фактически испортиться примерно через 20 лет или меньше под воздействием прямых солнечных лучей.Использование некачественных материалов — обычная проблема во многих областях строительства, особенно когда конкурсные торги определяют, кто получит работу, и подрядчик знает, что им сойдет с рук использование некачественных материалов.

Подавляющее большинство радоновых систем устанавливаются на случай непредвиденных обстоятельств при продаже дома, и оплачиваются продавцом дома. В этом случае продавец дома обычно ищет наименее дорогого подрядчика , который может снизить уровень радона до приемлемого уровня и обычно не заботится о качестве системы (они продают дом).

В этом мире, в котором мы живем, как и в любом другом бизнесе, есть те, кто не боится срезать углы, чтобы получить работу или получить большую прибыль. Срезание углов в системе смягчения последствий радона может быть; использование некачественных материалов, неправильные методы, ненадлежащее тестирование, бесполезные гарантии или отсутствие гарантии вообще, или отсутствие гарантии, что система будет работать. Часто радоновые системы устанавливаются и даже не проверяются, чтобы определить, работают они или нет. Новый домовладелец не узнает, что он не работает, пока он не пойдет продавать дом несколько лет спустя и не будет проведен еще один тест на радон, который обнаружит высокий уровень радона.Именно тогда меня вызывают, чтобы я пришел и починил систему, из-за отсутствия контактной информации установщиков или из-за того, что установочная компания больше не работает.

Стандарты EPA по смягчению воздействия радона требуют, чтобы системы смягчения воздействия радона были помечены данными, включающими дату установки, имя установщика и номер контактного телефона. Удивительно, какое количество систем (чуть более 100 за последние несколько лет), которые, как мне сказали, были установлены компанией по уменьшению радонового излучения, не имеют ни контактной информации, ни имени, ни номера телефона.Я бы сказал, что почти 100% случаев, когда меня вызывают для ремонта немаркированной системы подавления радона, присутствуют некачественное изготовление, некачественные материалы и неправильные методы установки. Немаркированные радоновые системы — это те системы, на которых установщики действительно не хотели указывать их имена или номера телефонов. В большинстве этих случаев слова «однодневка», «ненадежный», «недобросовестный», «дрянной», «ненадежный» можно использовать для описания подрядчика по радону, который не указывает свое имя и номер на своей законченной работе. После оплаты они не собираются когда-либо возвращаться по какой-либо причине.

Важное примечание о сертификации радона, лицензировании и профессиональном обучении: По иронии судьбы большинство ненадлежащих радоновых установок, которые я наблюдал за эти годы, были установлены так называемыми «сертифицированными по радону» — частными лицами или компаниями , которые имели прошли необходимые классы, сдали экзамен и заплатили взнос, чтобы получить свой сертифицированный статус. Есть несколько различных национальных организаций и агентств, которые предлагают «Радоновые сертификаты». Из того, что я видел, сертификаты радона используются в основном для маркетинга; они определенно не годятся для любого типа гарантии качества работы, о которой я знаю.

В штате Нью-Йорк на момент написания данной статьи не было требований к сертификации или лицензированию со стороны штата Нью-Йорк для уменьшения воздействия радона. Сообщается, что индустрия по уменьшению и испытанию радона — это индустрия с множеством — миллиардов долларов. Организации по сертификации радона могут иметь хорошие намерения, но не иметь реального курса действий по мониторингу или наказанию своих сертифицированных членов за несоблюдение их стандартов сертификации по снижению воздействия радона.Самая безопасная ставка — это сделать домашнюю работу по радону, задать вопросы и знать, что нужно искать в надлежащей установке по уменьшению радона.

Ниже приведены несколько иллюстративных примеров ненадлежащих и небезопасных систем смягчения последствий радона, с которыми я столкнулся, из домов, которые я проверял или над которыми работал, или из примеров в Интернете. Щелкните по большинству изображений, чтобы увеличить их размер.

«Вытяжной вентилятор не должен располагаться в жилой зоне или ниже нее». — это цитата из буклета EPA «На что обращать внимание в системе снижения содержания радона».Вся вентиляционная труба для радона за радоновым вентилятором или на его стороне нагнетания находится под высоким положительным давлением. Вентиляторы радона очень мощные, они обычно перемещают от 100 до 250 кубических футов воздуха в минуту; любой разрыв трубы, неплотный фитинг или, в худшем случае, отсоединенная вентиляционная труба приведет к выбросу радона с высокой концентрацией в дом. По этой причине для правильной установки радоновый вентилятор должен быть установлен снаружи дома или над жилой зоной на чердаке, или в гараже без жилой зоны над ним; В этом случае, если радон просочится наружу, он будет рассеиваться в наружном воздухе или в некондиционированном воздушном пространстве, которое выводится наружу.

Концевая часть трубы вентиляции радона . Вентиляционные трубы для радона не должны заканчиваться ниже рабочих окон, где радон потенциально может попасть обратно в дом через открытое окно или дверь.

Неправильная установка вентиляционной трубы. Частичная ловушка образовалась в горизонтальной вентиляционной трубе радона под вентилятором. В трубах для отвода радона необходимо всегда учитывать, куда собирается и отводится конденсат.

Водоотделитель с водоотводящей трубкой для радона ловушка, которая улавливает и удерживает конденсат, вытянутый из почвы в пространстве для ползания.Типичный радоновый вентилятор может вытягивать из почвы до нескольких галлонов воды в день в зависимости от количества влаги. Для правильной установки необходимо, чтобы все вентиляционные трубы для радона располагались таким образом, чтобы любой конденсат или вода беспрепятственно стекали обратно на землю. Эта частичная блокировка вредна для вентилятора и ограничивает поток воздуха, снижая эффективность системы и со временем может стать довольно неприятной.

Более ненадлежащие и небезопасные изображения системы смягчения радонового излучения

Нажмите для увеличения фото

Водоуловитель в вентиляционной трубе для радона .Этот участок трубы потенциально может полностью заполниться водой и заблокировать воздушный поток, что сделает систему практически бесполезной. Любой сантехник понимает, что с водосточными трубами — большой запрет. Вентиляционные трубы радона должны соответствовать установке дренажных труб водопровода по большей части из-за всей влаги, которая проходит через них.

Щелкните фото для увеличения

Вентилятор на уголке и радоновый вентилятор в подвале .Отчасти по той же причине производители требуют, чтобы все вентиляторы радона устанавливались в вертикальном положении, потому что при установке горизонтально или под углом, как у этого вентилятора, конденсат будет скапливаться и скапливаться, заполняя нижнюю часть корпуса вентилятора. Вентилятор будет вращаться в воде, шумно и преждевременно выйдет из строя. Это также аннулирует гарантию на вентилятор. Во-вторых, этот вентилятор также установлен в подвале дома — проблема безопасности.

Горизонтальный радоновый вентилятор, неправильная установка, аннулирование гарантии

Вентилятор установлен горизонтально, с гибким каналом и внутри подвала. Здесь три основные проблемы:

1. Горизонтальная установка вентилятора — неправильная установка, задержка воды, преждевременный износ вентилятора и аннулирование гарантии.
2. Установлен в подвале — неправильно, потенциальная угроза безопасности, особенно из-за непрочных материалов, использованных для установки этого вентилятора.
3. Вентилятор радона прикреплен изолентой к гибкому пластиковому вентиляционному отверстию! Это очень неправильно, представляет опасность для безопасности, может легко порваться или отсоединиться. Этот совершенно неподходящий вентиляционный материал должен представлять собой пластиковую трубу из ПВХ, прикрепленную к вентилятору с помощью прочных резиновых муфт.

Использование гибкого пластикового вентиляционного отверстия для вентиляционной трубы для радона небезопасно.

Вот пример, который я нашел в сети. Пластиковый гибкий вентиль использовался вместо жесткой трубы из ПВХ для отвода радонового газа. Такой же дефект виден и на картинке выше. Это тонкий пластик с проволокой внутри, чтобы он не разрушился, изолирован стекловолокном и внешним слоем из этого пластика майларового типа. Этот тип воздуховодов предназначен в первую очередь для вентиляторов ванных комнат, а иногда и для воздуховодов систем отопления и кондиционирования воздуха.Стандарты EPA по смягчению воздействия радона требуют, чтобы трубы из ПВХ сортамента 40 использовались для вентиляции радона; это та же самая жесткая труба из ПВХ, которая используется для водосточных труб в домах. Как видите, этот хрупкий тонкий пластиковый дефлектор никак не сравнится с трубой из ПВХ Schedule 40. Он может легко отсоединиться, проколоться или разорваться, что приведет к утечке в дом потенциально очень высоких концентраций газообразного радона.

Вентилятор в подвале, утечка воды и радона в дом.

Неправильно подключенный радоновый вентилятор .Вентиляторы радона должны крепиться к вентиляционным трубам из ПВХ с помощью резиновых муфт. Вот радоновый вентилятор в осматриваемом мной доме, где его пытались приклеить к трубе. Это сэкономит от 15 до 20 долларов на стоимости резиновых муфт, но вентилятор не закреплен должным образом. Это проблема безопасности, он может развалиться, это утечка воды из-за конденсации, а также утечка газа радона. Поскольку вентилятор находится в подвале, радон просачивается обратно в дом.

Труба ПВХ, таблица 20 и труба ПВХ, таблица 40

Ненадлежащее использование тонкостенной трубы ПВХ сортамента 20 .На этом рисунке я поместил груз весом 35 фунтов на два куска трубы из ПВХ, чтобы показать разницу в прочности труб. Более тонкая трубка слева сплющивалась только под весом, я не давил. Более тонкая трубка из ПВХ сортамента 20, показанная слева, чаще всего используется для смягчения воздействия радона, потому что с ней намного дешевле и проще работать, чем с более тяжелой трубой. Когда более тонкая труба используется где-либо, кроме внутренних стенок или на чердаках, это неправильная и небезопасная установка. Если на него можно наткнуться или удариться, он легко треснет, особенно в мороз, он довольно хрупкий.

Если вы получите предложение по снижению воздействия радона, обязательно спросите, какой тип ПВХ-трубы они будут использовать. В большинстве письменных предложений будет только сказано «труба из ПВХ», но не будет указано, будет ли это труба списка 20 или списка 40. Эти ребята понимают, что используют неправильную трубку, но обычно используют правильный тип Schedule 40, если вы настаиваете. Большинство парней также попытаются объяснить, что более тонкая трубка вполне подойдет. Имейте в виду, что есть причина, по которой EPA требует использования более прочных труб сортамента 40.Я видел, как более тонкая труба треснула, сломалась и развалилась, и во многих случаях я видел, как протекающая арматура отклеивается. Под воздействием солнечных лучей более тонкая труба со временем ломается и изнашивается под воздействием ультрафиолетовых лучей. Также существует несколько типов и качеств более тонких дренажных труб сортамента 20, некоторые из которых не могут быть должным образом приклеены из-за неплотной посадки ступиц (они предназначены для склеивания, но должны соединяться вместе для отвода грунтовых вод, а не для выпуска воздуха. ), что способствует устранению неплотных и негерметичных соединений, что приводит к утечке радона, если не разваливаться.

Горизонтальный радоновый вентилятор, неправильная установка, под землей. Нажмите для увеличения

Корпус вентилятора грязевой ямы Здесь у нас есть радоновый вентилятор, который был установлен под землей в горизонтальном положении. Ужасная идея, наверняка неправильная установка. Фотография предоставлена ​​другим веб-сайтом профессионалов в области радона. Оказывается, корпус временами наполнялся водой, и, скорее всего, вода собирается еще и в нижней половине вентилятора, чтобы омыть подшипники, что не годится. Вы не могли ожидать, что установленный таким образом вентилятор прослужит долго.

Два вентилятора, оба неправильно установлены с плохими U-образными сифонами в вентиляционных трубах под вентиляторами.

Double Trouble На этой фотографии установлены два вентилятора радона, у обоих большие ловушки , сформированные в вентиляционных трубах . Для обоих вентиляторов, если сифон заполняется водой, что вполне возможно со временем, уровень воды в верхней части сифона должен быть как минимум на фут выше каждого вентилятора. Это означает, что улавливающие части вентиляционных труб, и в этом примере вентиляторы также будут заполнены водой, предотвращая любой воздушный поток и выводя радоновую систему из строя .Совсем не хорошо, не говоря уже о том, что они будут довольно громко работать, больше как блендеры, чем вентиляторы. Несмотря на то, что подшипники двигателя вентилятора герметичны, они не предназначены для работы под водой.

Информация о радоновых трубах

Радоновая труба, отводящая радоновый газ из здания, является очень важным компонентом системы борьбы с выбросами радона. Система трубопроводов, снижающих уровень радона, должна быть полностью герметизирована, чтобы этот вызывающий рак газ не попадал обратно в дом. .

Следовательно, обычные воздуховоды не используются. Наиболее часто используемый материал — это трубы из ПВХ, подобные тем, которые используются для дренажных и вентиляционных труб для водопровода. Несмотря на то, что спецификации допускают использование ПВХ сортамента 20, , я настоятельно рекомендую использовать ПВХ сортамент 40, который намного прочнее и менее склонен к растрескиванию или разрыву . Труба Schedule 40 также лучше изолирует и поэтому работает тише.

При всасывании радона снизу домашние концентрации могут легко достигать сотен пКи / л или даже тысяч.Проще говоря, вы не хотите, чтобы в этой трубе образовалась дыра.

Другой причиной использования пластиковых труб является образование конденсата. Таким образом, радоновая трубка должна быть наклонной, чтобы вода могла стекать обратно в почву. . Если неправильный уклон не поддерживается, скопление воды в вентиляционном отверстии создаст нежелательный шум и может уменьшить или даже остановить воздушный поток.

Я недавно отремонтировал систему своими руками, на которую устанавливали оцинкованный круглый канал диаметром 6 дюймов (очень негерметичный).До того, как домовладелец начал по проекту уровень был 14 пКи / л, а затем уровень поднялся до 41 пКи / л!

Еще одним важным аспектом монтажа радоновых трубопроводов является то, что они должны выходить на 12 дюймов выше крыши здания. не самая высокая крыша или выше пика обязательна. Также труба должна быть не менее 10 футов от любых открываемых окон или световых люков, это можно не принимать во внимание, если труба находится на 2 футах выше отверстия. Обычное зло Практика заключается в том, чтобы установить трубу снаружи дома, как если бы вы вентилируйте печь или сушилку.Это позволило бы радон повторно проникает через подоконник или открытые окна.

А в правильно установленной системе вентилятор должен быть установлен вне жизненное пространство. Гараж, чердак или сторона дома будут подходит для размещения вентилятора.

Пожалуйста, посетите наш магазин DIY радона для получения дополнительных технических рекомендаций.

Руководство по трубам радона

• Используйте спецификацию 20 или предпочтительно sch 40 DWV для прочности

• Труба 3 дюйма — это минимум, если вы не уверены, используйте 4 дюйма

• Поддерживайте вентиляционное отверстие через каждые 8 ​​футов по вертикали и 6 футов по горизонтали

• Для обратного отвода конденсата необходимо поддерживать правильный уклон

• Вентилятор должен располагаться за пределами жилого помещения

• Вентиляционная труба должна располагаться на расстоянии 10 футов от окон, если только 2 фута не выше окна

• Вентиляционная труба должна быть быть на 12 дюймов выше любой площади крыши, но не обязательно над пиком.

Это лишь некоторые основные рекомендации по эксплуатации вентиляционной трубы для радона.
Если у вас есть вопросы, свяжитесь со мной …

Если вы думаете об установке радона своими руками, ознакомьтесь с этой информацией.

---

Магазин решений для здорового воздуха

---

---

Вентиляторы аэрации, трубопроводные системы — Руководство для покупателей кормов и зерна

ОПЕРАТОР

Brock Grain Systems

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Вентиляционная труба непрерывного действия

Sukup Mfg.Ко.

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Крышные вентиляторы с зубцами

Safe-Grain, Inc.

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Ретро Ракета

AGI Grain Guard

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Caldwell Aeration

Главный Агри

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Ремонт трубки аэрации

ООО «Вайтл Аэрэйшн Сервис»

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Вентиляторы аэрации

Sukup Mfg.Ко.

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Осевые вентиляторы

AGI Grain Guard

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Сушилка с псевдоожиженным слоем

Oliver Manufacturing Co., Inc.

Оборудование для аэрации, сушки и хранения

Вентиляторы аэрации, трубопроводные системы

Снижение уровня радона

Шум вентилятора

Ваш вентилятор по уменьшению радона будет работать двадцать четыре часа в сутки, семь дней в неделю, пока вы живете в доме. Вентилятор работает, удаляя радоновый газ из вашего дома, он будет издавать жужжащий звук.Чем больше размер используемого вентилятора, тем громче будет гудение.

Ваш радоновый вентилятор может располагаться в трех разных местах. Один находится снаружи дома. Два в гараже. Три на чердаке.

Когда вентилятор расположен снаружи дома. Вентилятор и трубы из ПВХ монтируются очень близко к дому или вплотную к нему. Если вентилятор установлен правильно, неправильно или немного разбалансирован, он может вибрировать, передавая шум в ПВХ-трубы и через них, в стену и в дом.Вы можете это услышать. Если вы откроете окна тихим вечером, вы можете услышать, как работает вентилятор.

Если вентилятор стоит в гараже или на чердаке. Вентилятор будет над потолком из гипсокартона. Крепим вентилятор пластиковыми ремнями, чтобы уменьшить вибрацию и шум. Вы не услышите, как работает вентилятор.

Но если потолок вашего гаража открыт, вы услышите, как работает вентилятор. Гудение меньше, чем от вентилятора в ванной или водонагревателя с вытяжкой. С другой стороны, вы услышите это только в гараже и узнаете, что вентилятор работает, что значительно снижает уровень радона в вашем доме.

Лучшие решения для радона придут к вам домой, чтобы помочь вам с размещением вентилятора для снижения уровня радона. Позвоните Гэри по телефону 262-745-4764 за помощью.

Конденсация

Во всех системах уменьшения выбросов радона, на трубах из ПВХ и внутри них образуется конденсат. При высокой влажности на внешней стороне труб из ПВХ может образовываться конденсат. Обычно это происходит в гараже, на чердаке и на улице. Это также может произойти в вашем доме.Изоляция труб из ПВХ значительно снижает риск образования конденсата на внешней стороне трубы.

Конденсат образуется внутри трубы из ПВХ каждый раз, когда температура воздуха на внешней стороне трубы ниже, чем на внутренней. Температура воздуха внутри ПВХ труб около 50 градусов. В течение всего года воздух забирается из-под цокольного этажа из точки всасывания через трубу из ПВХ. Ваши трубы из ПВХ должны иметь наклон в сторону всасывающей ямы, чтобы конденсат сливался обратно в всасывающую яму.

Когда на улице очень холодно, конденсат может замерзнуть внутри труб из ПВХ. Если он остается холодным достаточно долго, возможно образование льда, блокирующего ПВХ-трубу и не позволяющего газу радону выходить из дома, повышая уровень газа радон в вашем доме. Если это произойдет, ваш радоновый вентилятор перегреется и выключится. Как только лед растает, вентилятор снова включится.

Размещение вентилятора

Лучшее расположение вентилятора — на чердаке вашего дома.Труба ПВХ выходит из подвала через кладовку на чердак и выходит на крышу. Труба ПВХ отводит радон, другие газы и влагу из-под цокольного этажа. Трубы из ПВХ, проходящие через ваш дом, помогают поддерживать температуру трубы и газов из ПВХ в течение длительного периода времени.

Эта система имеет наименьшую вероятность замерзания, и ее установка является наиболее сложной и дорогостоящей. Мы устанавливаем эту систему уменьшения выбросов радона примерно в 5% случаев.

Когда вентилятор находится в гараже.Труба ПВХ выходит из подвала в гараж и выходит через крышу или боковую стену в зависимости от дизайна вашего дома. Температура воздуха в гараже обычно выше, чем на улице, но не так тепло, как внутри вашего дома. Образуется конденсат. Влага имеет больше времени для остывания, образования конденсата и замерзания, когда на улице очень холодно. Мы устанавливаем эту систему уменьшения выбросов радона примерно в 60% случаев.

Когда вентилятор и труба расположены снаружи вашего дома.Это дает конденсату лучший шанс замерзнуть и заблокировать вашу трубу. Обычно это самая простая и наименее дорогая в установке система снижения содержания радона. Мы устанавливаем эту систему уменьшения радона примерно в 35% случаев, и обычно дома продаются или из-за дизайна дома.

Существует четыре основных типа систем по сокращению выбросов радона или систем уменьшения выбросов радона.

1. Система разгерметизации субплит (SSD)

В цокольном этаже в бетонном полу проделывается отверстие и делается приямок для всасывания.От всасывающей ямы до места установки вентилятора проложена труба ПВХ. Вентилятор создает вакуум под бетонным полом, и газ радон может легко собираться из-под здания и выводиться наружу.

2. Система сброса давления в приямке отстойника (СПД)

Кран отстойника используется в качестве приямка всасывания. К месту установки вентилятора подводится труба ПВХ. Вентилятор создает разрежение в яме отстойника, и радон может собираться и выводиться наружу.Если у вас высокий уровень грунтовых вод, это может быть для вас хорошим вариантом. Из-за того, что вода находится в кране отстойника, через систему выводится больше влаги, и у вас больше шансов на конденсацию и блокировку газа радона льдом в очень холодную погоду. Эта система требует использования съемной муфты на трубе из ПВХ на крышке отстойника. При ремонте или замене водоотливного насоса съемная муфта может быть повреждена или не герметизирована должным образом.

3.Система разгерметизации сливной плитки (DTD)

В подвале в бетонном полу проделывается отверстие и делается приямок. Сливная плитка открыта, в сливной плитке сделаны отверстия. От всасывающей ямы до места установки вентилятора проложена труба ПВХ. Вентилятор создает вакуум в приямке для всасывания и дренажной плитке, и газ радон собирается из-под здания и выводится наружу. Иногда сливную плитку невозможно найти у основания фундамента и не может быть обнаружен.Когда это происходит, это превращается в систему разгерметизации суб-плиты.

4. Субмембранная система сброса давления (SMD)

Эта система используется, когда у вас земляный или гравийный пол в подвале. Полиэтиленовая мембрана укладывается поверх обнаженного грунта или камней и поверх трубы из ПВХ. К месту установки вентилятора подводится труба ПВХ. Вентилятор создает разрежение под мембраной, и радон собирается и выводится наружу.

В некоторых домах используются комбинации вышеуказанных систем сброса давления.Если в вашем доме комбинированный фундамент; в подвальном помещении, в подполье, на плитах или на скрытых опорах под цокольным этажом, вам потребуется более одной точки забора / всасывания и, возможно, потребуется более одного типа систем снижения содержания радона.

Труба из ПВХ

Труба из ПВХ, которую мы используем, представляет собой пенопласт сортамента 40. Она сделана из пенопласта внутри ПВХ, чтобы помочь изолировать ее, что снижает шум и снижает потоотделение труб и образование конденсата.

U-образная труба

На трубе из ПВХ, обычно в подвале или гараже.Устанавливаем мини U-образную трубу. Эта U-образная трубка показывает вам, что вентилятор работает, и система уменьшения выбросов радона работает, когда красное масло неравномерно или неровно. Если на манометре отображается нулевое давление, это означает, что вентилятор не работает должным образом. В трубе мало или совсем нет всасывания, чтобы избавиться от радонового газа. Возможно, отключено питание или заблокирована труба из ПВХ. Позвоните своим специалистам по радону для обслуживания или щелкните здесь.

262-745-4764 для Гэри

262-470-1014 для Мишель

10 правил, которые можно и нельзя делать при проектировании системы теплопередачи между землей и воздухом

Система теплопередачи «земля-воздух» — также называемая «трубками заземления» или «климатической батареей» — это недорогой метод круглогодичного обогрева и охлаждения теплицы, использующий только солнце и тепловую массу почвы под землей.Для получения дополнительной информации о том, как это работает, посетите нашу страницу GAHT здесь.

Систему GAHT относительно просто построить и установить, если у вас есть правильный план. Однако составить план и знать, что делать, может быть сложнее. Во многих случаях небольшие ошибки при проектировании или установке могут сделать систему неэффективной, что приведет к потере времени и энергии, которые вы вложили в проект. Более того, плохо спроектированная система помешает вашей теплице работать энергоэффективно и полностью раскрыть свой потенциал.По этой причине в Ceres мы предлагаем конструкции, списки материалов и инструкции по установке для наших систем GAHT, чтобы помочь людям избежать распространенных ошибок и создать наиболее энергоэффективную и экономичную теплицу. Мы также адаптируем наши планы GAHT для вашей теплицы, гарантируя, что система будет иметь размер и правильно спроектирована.

Когда вы знаете, что делать, покупка и установка компонентов становится простой задачей. Пожалуйста, посетите нашу страницу с планами DIY, чтобы узнать больше о наших дизайнерских пакетах GAHT.

8 распространенных ошибок при проектировании системы GAHT

Хотя всех можно избежать, эти распространенные ловушки могут вывести из строя систему GAHT или климатическую батарею:

1. Вентиляторы слишком большие или слишком маленькие

Сколько энергии вы можете хранить под землей, все зависит от того, сколько воздуха проходит через почву. В большинстве случаев мощность нагрева и охлаждения прямо пропорциональна количеству движения воздуха. Таким образом, важно использовать достаточно мощные вентиляторы для теплицы.Однако не стоит переходить на слишком большие размеры: в какой-то момент дополнительный воздушный поток не приведет к дополнительной теплоотдаче, и мощность вентилятора будет потрачена впустую. Другими словами, уменьшается отдача, когда вы увеличиваете размер вентилятора выше определенного порога. Размеры вентиляторов и информация о поставщиках включены в наш дизайн-пакет GAHT.

2. Диаметр трубы слишком большой или слишком маленький

Диаметр подземных труб должен соответствовать количеству воздуха, проходящего через них. Если воздух проходит через слишком маленькую трубу, это создаст сопротивление, которое значительно уменьшит поток воздуха и со временем повредит вентилятор.Если труба слишком большая, воздушного потока будет достаточно, но теплопередача уменьшится. Это происходит потому, что движение воздуха меняется от турбулентного к ламинарному. Ламинарный поток снизит теплопередачу.

Также важно знать глубину заглубления труб. На Церере мы часто рекомендуем закапывать трубы на 2′-4 ‘ниже уровня грунта, чтобы получить достаточно глубокие трубы, оставаясь при этом выше уровня грунтовых вод. В некоторых случаях мы видели, как люди, проектирующие свои собственные системы, закапывают трубы всего на 1-2 фута под землей.Это снижает общую массу почвы, которую система GAHT может использовать для хранения тепла, и не обеспечивает стабильную температуру почвы глубоко под землей.

3. Слишком длинные или короткие трубы

Существует несколько различных способов компоновки участков трубы под землей, образуя один или два слоя, одну соединенную систему или несколько отдельных систем. На приведенном выше рисунке показаны два слоя, каждый из которых образует собственную независимую систему со своими вентиляторами, которые могут работать отдельно.Здесь возникает еще одна переменная: длина трубы или расстояние между тем местом, где воздух поступает, и тем, где он выходит обратно в теплицу.

Если подземные трубы слишком короткие, у воздуха не будет достаточно времени, чтобы полностью передать тепло почве или почве для передачи тепла воздуху. Теплообмен значительно снижен. Если трубы слишком длинные, большая часть теплообмена будет происходить на начальном расстоянии системы труб, нагревая эту часть почвы больше, чем остальную.Кроме того, попытка прокачки воздуха через слишком длинную трубу приведет к уменьшению воздушного потока, выходящего из системы.

4. Утечка воздуха

Воздух может просочиться между соединениями в трубах, если они не герметизированы должным образом. Это уменьшает воздушный поток, проходящий через систему; меньше воздуха будет возвращаться в теплицу.

5. Без дренажа

Если подземные трубы не имеют перфорации, водяной пар будет конденсироваться в трубах и вызывать проблемы с плесенью. Помните, что воздух, поступающий в систему в течение дня, горячий и влажный.Температура воздуха падает по мере его движения под землей, заставляя водяной пар конденсироваться в воду. Застойная вода в трубах может вызвать множество проблем с системой.

6. Забиваются трубы

Хотя вы хотите, чтобы вода могла выходить из трубы, вы также не хотите, чтобы грязь или насекомые попадали в трубы и забивали их. Поэтому мы используем водосточную трубу, покрытую тонким слоем ткани, и накрываем выхлопные трубы проволочной сеткой, если они находятся близко к почве.

7.Вентиляторы, не предназначенные для влажной среды

Некоторые люди используют встроенные вентиляторы, работающие от постоянного тока, поэтому систему можно подключить к солнечной панели. Идея прекрасная, но мы обнаружили, что эти вентиляторы плохо себя чувствуют во влажной среде и выходят из строя всего через год или два.

8. Система работает слишком часто

Система GAHT должна быть умно автоматизирована. В CERES мы используем два термостата для управления системой GAHT: один включает систему, когда в теплице слишком холодно; один, когда в теплице слишком жарко.Когда в теплице поддерживается идеальная температура, вентиляторы выключены. Поэтому мы говорим, что в наших системах есть как «режим нагрева», так и «режим охлаждения». Это позволяет вентиляторам работать только тогда, когда требуется контроль микроклимата, и не тратить впустую электроэнергию. Если система GAHT не управляется двумя термостатами, вентиляторы будут работать непрерывно, используя энергию, когда система не должна работать. Таким образом, чтобы снизить затраты на электроэнергию, вентиляторы GAHT должны быть подключены как для режима обогрева, так и для режима охлаждения. Инструкции по подключению включены в наш проектный пакет GAHT.

2 вещи, которые нужно сделать при создании системы GAHT / климатической батареи:

1. Сбалансируйте диаметр трубы, длину трубы и расход воздуха для оптимизации производительности

Как мы уже писали выше, все эти три переменные взаимодействуют, чтобы определить:

• сколько энергии будет передаваться между воздухом и почвой,
• сколько воздуха вы получите,
• и, таким образом, общая мощность нагрева / охлаждения системы GAHT

Именно здесь в CERES вся наша работа по разработке этих супер энергоэффективных климатических систем.Мы используем комбинацию прошлых тематических исследований и расчетов энергопотребления для разработки системы GAHT, адаптированной для отдельной теплицы. Это означает, что выбраны правильные компоненты, чтобы система имела достаточную мощность нагрева / охлаждения для вашего климата и размера теплицы. В некоторых случаях системе GAHT требуется дополнительный обогрев и охлаждение, и мы планируем это тоже.

2. Используйте компоненты, предназначенные для этого приложения

Все материалы, используемые в системе GAHT, можно приобрести в Интернете или в хозяйственном магазине.Несмотря на то, что они являются стандартными компонентами, следует тщательно выбирать материалы, чтобы обеспечить простоту установки и долговечность. В Ceres мы тщательно отобрали наши материалы, чтобы детали можно было легко установить, при необходимости заменить и прослужить в этом приложении. Мы используем вентиляторы, предназначенные для помещений с повышенной влажностью, и прочные трубы, которые можно закопать под землю. Это позволяет использовать лучшее из обоих миров: если деталь повреждена, ее можно легко заменить, однако детали, скорее всего, прослужат десятилетия. Мы также заботимся о том, чтобы детали можно было установить быстро и легко, заказывая материалы нужных размеров.Для установки требуется очень мало инструментов.

Последнее соображение — это шум системы GAHT. Использование больших вентиляторов создает низкий гул в теплице, который может раздражать, если он находится рядом с вашим домом.
